1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SST POKRYCIA DACHOWE Dział: Kod CPV Roboty budowlane Grupa: Kod CPV Wykonywanie pokryć i konstrukcji dachowych oraz podobne roboty 18

2 1. Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru prac związanych z remontem pokrycia dachowego oraz. wykonania docieplenia stropu ostatniej kondygnacji Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie remontu pokryć dachowych wraz z obróbkami blacharskimi i elementami wystającymi ponad dach budynku okap jak również wykonania docieplenia stropu ostatniej kondygnacji Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inspektora Nadzoru. 2. Materiały 2.1 Gont bitumiczny kolor należy dopasować do istniejącego pokrycia dachowego, pokrycie dachu zielony np. RAL 6033 (lub zbliżony), okładzina kominów-brąz np. RAL 8015 (lub zbliżony). Kształt gontów ogon bobra imitująca klasyczny kształt dachówki karpiówki. Kolor i kształt należy uzgodnić z Inspektorem nadzoru inwestorskiego. Ze względu na mały kąt nachylenia dachu wymagane są gonty klejone na całej powierzchni. Budowa gontu bitumicznego (od góry): Posypka gruboziarnista, Elastyczna masa asfaltowa, Welon z włókien szklanych o gramaturze min. 120 g/m2, Elastyczna masa asfaltowa, Posypka drobnoziarnista, Samowulkanizująca się masa bitumiczna. 19

3 Jako poglądowy wzór wskazuje się materiał: Gonty Orła Plus producent Icopal lub równoważne. 2.2 Płyta OSB 3 gr. 15 mm. Łączenie na pióro-wpust. 2.3 Papa asfaltowa, podkładowa na osnowie z welonu szklanego P/64/ Gwoździe stalowe ocynkowane, pierścieniowe lub skręcane w odmianie, średnicy i długości dostosowanej do rodzaju połączenia. 2.5 Blacha stalowa ocynkowana gr. min. 0,6 mm z powłoką plastizolową. Powłoka ochronna grubości minimum 200 mikronów matowa. 2.6 Wyłaz dachowy o wymiarach minimalnych w świetle otworu 60 x 80cm z szybą hartowaną z kołnierzem uszczelniającym do pokryć dachowych, płaskich. Wyjście na dach musi posiadać zabezpieczenie przez otwarciem przez osoby nieuprawnione i umożliwiać bezpieczne pokonanie różnicy poziomów. 2.8 Wełna mineralna płyty gr. 10 cm WSP. przewodzenia ciepła λ min. 0,039 W/mK. 2.9 Granulat /strzępki/ z wełny mineralnej grubość warstwy po osiadaniu 20 cm: gęstość ułożonej warstwy ocieplenia kg/m3 nie mniej niż 30 współczynnik przewodzenia ciepła W/(m*K) nie więcej niż 0,044 klasyfikacja reakcji na ogień min. A1 3. Sprzęt Roboty można wykonać ręcznie lub przy użyciu dowolnego typu sprzętu. 4. Transport Zgodnie z punktem 4 Ogólnej Specyfikacji Technicznej (OST). 5. Wykonanie robót 5.1 Zasady ogólne wykonania robót Ogólne zasady wykonania robót podano w Ogólnej Specyfikacji Technicznej (OST). 5.2 Przedmiot i zakres robót: Remont dachu oraz docieplenie stropu ostatniej kondygnacji budynku mieszkalnego, wielorodzinnego, położonego we Wrocławiu przy ul. Kasztelańskiej wraz z dostawą wszystkich niezbędnych materiałów i sprzętu, polegający na wymianie pokrycia dachu z blachy trapezowej na gont bitumiczny oraz wymiana obudowy kominów wentylacyjnych i anteny zbiorczej TV. Roboty rozbiórkowe; - Rozebranie masztów i wsporników antenowych oraz innych drobnych elementów wraz z przewodami instalacji antenowej, - Rozebranie obudowy kominów ponad dachem, - Rozebranie pokrycia dachu z blachy stalowej, trapezowej, 20

4 - Rozebranie łacenia dachu wraz z ekranem z folii dachowej (zasadność rozbiórki tych elementów potwierdzi Inspektor nadzoru inwestorskiego po wykonaniu demontażu pokrycia dachu z blachy trapezowej), - Rozebranie obróbek blacharskich z blachy stalowej ocynkowanej nie nadającej się do użytku oraz rynien i rur spustowych z PCV, - Demontaż wyłazów dachowych w połaci dachowej, - Usunięcie materiałów pochodzących z rozbiórki z terenu budowy i złożenie ich na właściwym składowisku (materiał niebezpieczny wełna mineralna, folia, PCV). Po wykonaniu demontaży i rozbiórki starego pokrycia, powierzchnia dachu musi być zabezpieczana przed opadami atmosferycznymi np. folią budowlaną. Roboty dociepleniowe; Istniejącą termoizolację w postaci płyt z wełny mineralnej, ułożoną na stropie ostatniej kondygnacji, należy uzupełnić oraz wymienić zawilgocone fragmenty izolacji (ilość i zakres określi Inspektor nadzoru inwestorskiego). Po wykonaniu uzupełnienia na całą powierzchnię docieplaną, bezpośrednio na warstwę wełny mineralnej należy nanieść warstwę granulatu z wełny mineralnej gr. min 20 cm. Tak wykonana powierzchnia musi być jednorodna, ciągła i przykrywać dolne pasy drewnianych dźwigarów dachowych. Należy zwrócić szczególną uwagę na poruszanie się w przestrzeni stropodachu ze względu na niebezpieczeństwo uszkodzenia płyt g-k, które tworzą oddzielenie mieszkań ostatniej kondygnacji od przestrzeni stropodachu. Warstwa termoizolacji powinna być ułożona równomiernie, bez przerw i ubytków. Kontrolę grubości ułożonej izolacji przeprowadza się poprzez pomiar płytką o wymiarach 200 x 200 mm i masie g w co najmniej 5 punktach na każde 100 m2 ułożonej izolacji. Płytę należy ostrożnie ułożyć na warstwę izolacji i wyznaczyć grubość za pomocą pręta znajdującego się pośrodku płyty. Przestrzeń stropodachu, po wykonaniu warstwy dociepleniowej należy trwale wydzielić poprzez montaż płyt OSB-3 gr.15 mm /granica robót oraz wyjścia na dach. Roboty ciesielsko-dekarskie; 1. Należy wymienić skorodowane płytki kolczaste w węzłach dźwigarów drewnianych na płytki BMF mocowane na gwoździe. 21

5 2. Poszycie dachu wykonać z płyt OSB 3 gr. min. 15 mm. łączonych na pióro-wpust w celu wyeliminowania ich klawiszowania. Dopuszcza się zastosowanie płyt łączonych na styk, pod warunkiem umiejscowienia tych łączeń na podporach drewnianych. Wzdłuż kalenicy dachu należy pozostawić szczelinę szerokości ok.3 cm. dla wykonania wentylacji przestrzeni stropodachu. Projektuje się ułożenie gontu bitumicznego na wszystkich powierzchniach pionowych dachu: kominach i attykach. 3. W pierwszej kolejności należy wykonać wszelkie prace wstępne tj. zamontować niezbędne obróbki blacharskie, haki rynnowe, obróbki okien w mansardach itp. Następnie połać dachową należy pokryć papą. Jako warstwę podkładową pod gonty należy stosować papę asfaltową podkładową na osnowie z welonu szklanego P/64/ Papę należy układać pasami równoległymi do okapu, przybijając i sklejając ją na zakładach lepikiem na zimno. Zakłady podłużne powinny wynosić 8-10 cm, poprzeczne cm. Zakłady powinny być wykonane bardzo starannie, aby po przybiciu gontów nie były widoczne żadne nierówności. Wzdłuż krawędzi bocznych dachu (szczytów) oraz w koszach należy ułożyć dodatkową warstwą papy. Obróbki blacharskie muszą być wykonane z blachy stalowej powlekanej. Przy bocznych krawędziach dachu obróbki należy montować na papę podkładową, a przy okapie pod papą. Wokół kominów i wzdłuż ścian attyki należy ułożyć kliny z twardej wełny mineralnej dla wykonania przeciwspadków a następnie kołnierzy z papy asfaltowej. Dopuszcza się zastosowanie tradycyjnej, dwudzielnej obróbki blacharskiej z blachy stalowej powlekanej. 5. Do montażu gontów stosuje się gwoździe papowe ocynkowane o długości mm. Gwoździe należy wbijać w miejscach około 1-2 cm ponad każdym wycięciem. Prawidłowe przybicie gontów polega na tym, że po wbiciu łepek gwoździa musi znajdować się w jednej płaszczyźnie z górną powierzchnią gonta i nie może go uszkadzać. Przed przystąpieniem do montażu gontów należy zerwać folię zabezpieczającą lewą stronę gonta. Krycie gontami rozpoczyna się od okapu. W celu otrzymania prostej dolnej krawędzi okapu układamy pas papy w kolorze gontów lub układamy pierwszy rząd gontów ( pas startowy) odwrotnie - noskami ku górze, licując je z krawędzią załamania blachy okapowej. Skracamy też pierwszy z układanych modułów o pół tabliczki (1/2t), by miejsca zakończenia modułów w kolejnych rzędach nie pokrywały się. Sąsiadujące ze sobą gonty układa się na styk. W celu podwyższenia szczelności każdą warstwę przyklejamy lepikiem na zimno i mocujemy do podłoża za pomocą gwoździ papowych. Drugą warstwę gontów należy układać normalnie noskami do dołu, rozpoczynając od pełnego modułu tak, by dolna krawędź nosków pokrywała się z krawędzią okapu (i dolną krawędzią pasa startowego). W kolejnej warstwie należy ponownie odciąć pół tabliczki z pierwszego modułu. Układa się ją w ten sposób, by dolna krawędź gonta dochodziła do linii wycięć pierwszego rzędu z przesunięciem w poziomie o pół tabliczki (1/2 t). Analogicznie układa się kolejne rzędy gontów, 22

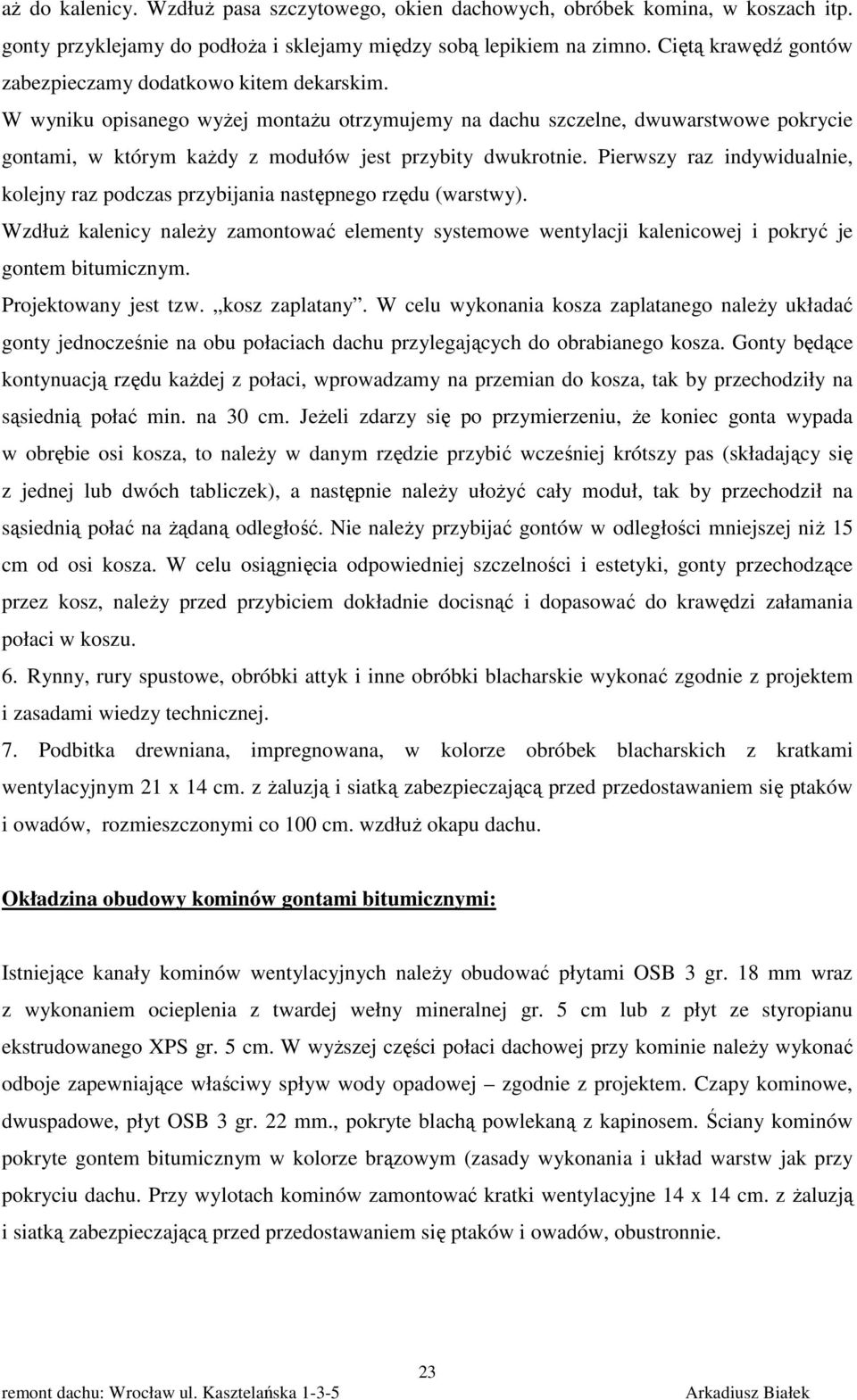

6 aż do kalenicy. Wzdłuż pasa szczytowego, okien dachowych, obróbek komina, w koszach itp. gonty przyklejamy do podłoża i sklejamy między sobą lepikiem na zimno. Ciętą krawędź gontów zabezpieczamy dodatkowo kitem dekarskim. W wyniku opisanego wyżej montażu otrzymujemy na dachu szczelne, dwuwarstwowe pokrycie gontami, w którym każdy z modułów jest przybity dwukrotnie. Pierwszy raz indywidualnie, kolejny raz podczas przybijania następnego rzędu (warstwy). Wzdłuż kalenicy należy zamontować elementy systemowe wentylacji kalenicowej i pokryć je gontem bitumicznym. Projektowany jest tzw. kosz zaplatany. W celu wykonania kosza zaplatanego należy układać gonty jednocześnie na obu połaciach dachu przylegających do obrabianego kosza. Gonty będące kontynuacją rzędu każdej z połaci, wprowadzamy na przemian do kosza, tak by przechodziły na sąsiednią połać min. na 30 cm. Jeżeli zdarzy się po przymierzeniu, że koniec gonta wypada w obrębie osi kosza, to należy w danym rzędzie przybić wcześniej krótszy pas (składający się z jednej lub dwóch tabliczek), a następnie należy ułożyć cały moduł, tak by przechodził na sąsiednią połać na żądaną odległość. Nie należy przybijać gontów w odległości mniejszej niż 15 cm od osi kosza. W celu osiągnięcia odpowiedniej szczelności i estetyki, gonty przechodzące przez kosz, należy przed przybiciem dokładnie docisnąć i dopasować do krawędzi załamania połaci w koszu. 6. Rynny, rury spustowe, obróbki attyk i inne obróbki blacharskie wykonać zgodnie z projektem i zasadami wiedzy technicznej. 7. Podbitka drewniana, impregnowana, w kolorze obróbek blacharskich z kratkami wentylacyjnym 21 x 14 cm. z żaluzją i siatką zabezpieczającą przed przedostawaniem się ptaków i owadów, rozmieszczonymi co 100 cm. wzdłuż okapu dachu. Okładzina obudowy kominów gontami bitumicznymi: Istniejące kanały kominów wentylacyjnych należy obudować płytami OSB 3 gr. 18 mm wraz z wykonaniem ocieplenia z twardej wełny mineralnej gr. 5 cm lub z płyt ze styropianu ekstrudowanego XPS gr. 5 cm. W wyższej części połaci dachowej przy kominie należy wykonać odboje zapewniające właściwy spływ wody opadowej zgodnie z projektem. Czapy kominowe, dwuspadowe, płyt OSB 3 gr. 22 mm., pokryte blachą powlekaną z kapinosem. Ściany kominów pokryte gontem bitumicznym w kolorze brązowym (zasady wykonania i układ warstw jak przy pokryciu dachu. Przy wylotach kominów zamontować kratki wentylacyjne 14 x 14 cm. z żaluzją i siatką zabezpieczającą przed przedostawaniem się ptaków i owadów, obustronnie. 23
