1 DOKUMENTACJA PROJEKTOWA SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT SPECYFIKACJA TECHNICZNA ST WARUNKI OGÓLNE ZAMAWIAJĄCY: GMINA MIASTO SZCZECIN DOM DZIECKA NR 2 UL. WALECZNYCH 23, SZCZECIN ZADANIE: REMONT POMIESZCZEŃ DOMU DZIECKA NR 2 W SZCZECINIE BUDYNEK GŁÓWNY SEGMENT E - PARTER OPRACOWAŁ: MGR INś. MACIEJ BUGAJ 1

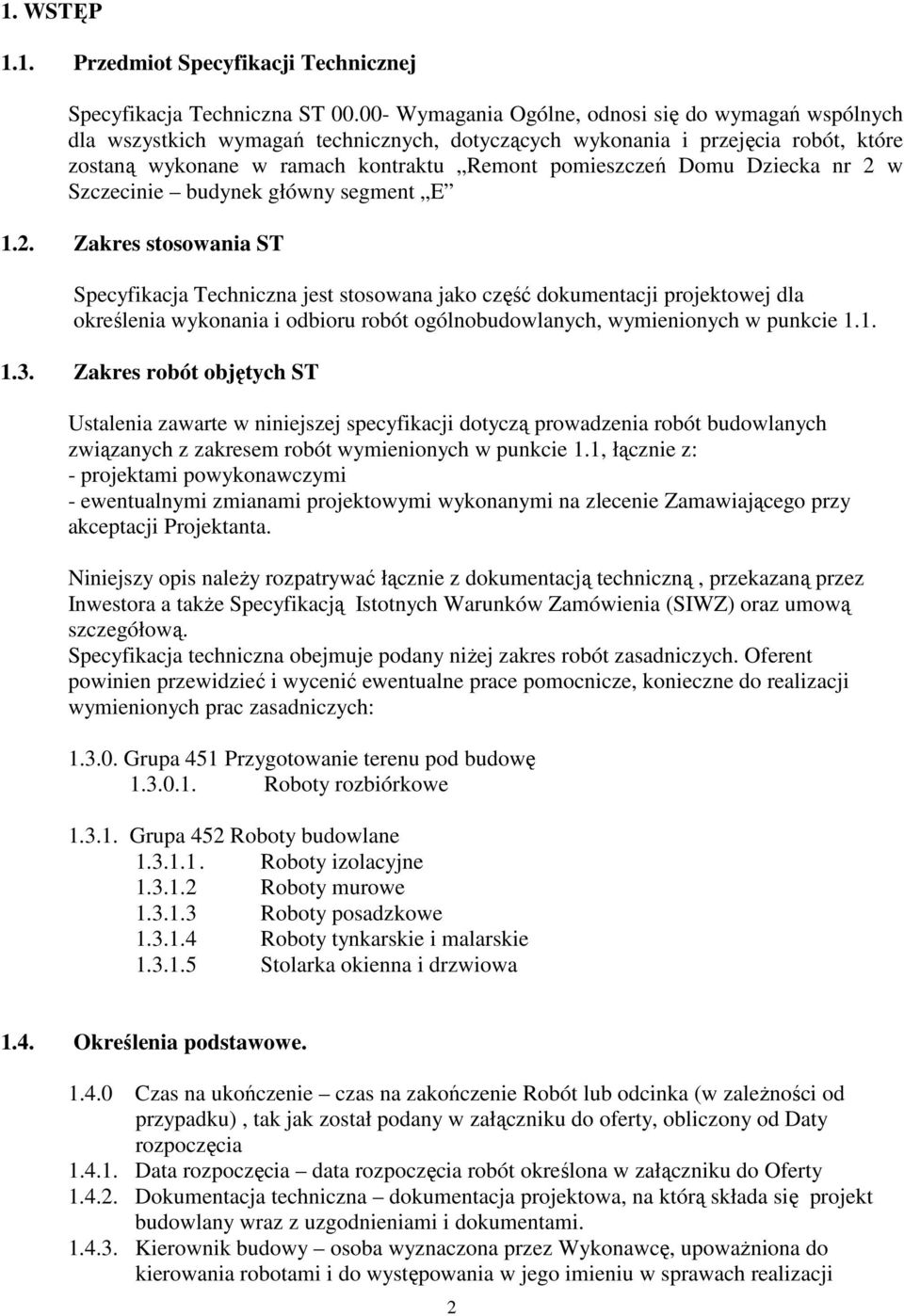

2 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Specyfikacja Techniczna ST Wymagania Ogólne, odnosi się do wymagań wspólnych dla wszystkich wymagań technicznych, dotyczących wykonania i przejęcia robót, które zostaną wykonane w ramach kontraktu Remont pomieszczeń Domu Dziecka nr 2 w Szczecinie budynek główny segment E 1.2. Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako część dokumentacji projektowej dla określenia wykonania i odbioru robót ogólnobudowlanych, wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót budowlanych związanych z zakresem robót wymienionych w punkcie 1.1, łącznie z: - projektami powykonawczymi - ewentualnymi zmianami projektowymi wykonanymi na zlecenie Zamawiającego przy akceptacji Projektanta. Niniejszy opis naleŝy rozpatrywać łącznie z dokumentacją techniczną, przekazaną przez Inwestora a takŝe Specyfikacją Istotnych Warunków Zamówienia (SIWZ) oraz umową szczegółową. Specyfikacja techniczna obejmuje podany niŝej zakres robót zasadniczych. Oferent powinien przewidzieć i wycenić ewentualne prace pomocnicze, konieczne do realizacji wymienionych prac zasadniczych: Grupa 451 Przygotowanie terenu pod budowę Roboty rozbiórkowe Grupa 452 Roboty budowlane Roboty izolacyjne Roboty murowe Roboty posadzkowe Roboty tynkarskie i malarskie Stolarka okienna i drzwiowa 1.4. Określenia podstawowe Czas na ukończenie czas na zakończenie Robót lub odcinka (w zaleŝności od przypadku), tak jak został podany w załączniku do oferty, obliczony od Daty rozpoczęcia Data rozpoczęcia data rozpoczęcia robót określona w załączniku do Oferty Dokumentacja techniczna dokumentacja projektowa, na którą składa się projekt budowlany wraz z uzgodnieniami i dokumentami Kierownik budowy osoba wyznaczona przez Wykonawcę, upowaŝniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji 2

3 kontraktu, posiadająca wymagane przepisami stosowne uprawnienia do kierowania robotami budowlanymi oraz aktualny wpis do Izby zawodowej Inspektor nadzoru osoba wyznaczona przez Inwestora, posiadająca wymagane przepisami stosowne uprawnienia do pełnienia nadzoru nad robotami budowlanymi oraz aktualny wpis do Izby Zawodowej Komisja osoba lub kilka osób tak określanych w umowie lub inna osoba bądź osoby, wyznaczone w warunkach umowy Materiały wszelkie tworzywa niezbędne do wykonania robót, zgodne z dokumentacją techniczną i ze ST, zaakceptowane przez Inspektora nadzoru Odpowiednia (bliska) zgodność zgodność wykonywania robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony z przeciętnymi tolerancjami przyjmowanymi zwyczajowo dla danego typu robót Personel Wykonawcy Przedstawiciel Wykonawcy i cały personel, który Wykonawca zatrudnia na Placu Budowy, a który moŝe obejmować personel kierowniczy, robotników i innych pracowników Wykonawcy i kaŝdego z Podwykonawców, a takŝe wszelki inny personel pomagający Wykonawcy w realizacji Robót Podwykonawca kaŝda osoba wymieniona w kontrakcie jako podwykonawca lub jakakolwiek osoba wyznaczona jako podwykonawca dla części Robót oraz prawni następcy kaŝdej z tych osób Polecenie Inspektora nadzoru wszystkie polecenia przekazane Wykonawcy przez Inspektora nadzoru, w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy Projektant uprawniona osoba prawna lub fizyczna, będąca autorem dokumentacji projektowej Przedstawiciel Wykonawcy osoba wymieniona przez Wykonawcę w kontrakcie lub wyznaczona przez niego w razie potrzeby wg reguł zawartych w umowie Strona zamawiający lub Wykonawca, w zaleŝności od kontekstu Wykonawca osoba(y), wymieniona(e) jako wykonawca w Ofercie zaakceptowanej przez Zamawiającego oraz prawnych następców tej osoby (lub osób) Zamawiający osoba wymieniona jako zamawiający w załączniku do Oferty oraz prawni następcy tej osoby Warunki dodatkowe związane z realizacją przedmiotu Zamówienia. Wykonawca jest zobowiązany wykonać i uwzględnić koszty: zorganizowania zaplecza i placu budowy, łącznie z zabezpieczeniami wynikającymi z BHP i ppoŝ podłączenia mediów i opłaty za media w trakcie realizacji umowy ( woda, ogrzewanie i energia elektryczna) dla potrzeb placu budowy oraz dla potrzeb wykonywania robót budowlanych, oczyszczenia nawierzchni chodników i ulic sąsiadujących z placem budowy z wszelkich nieczystości związanych z prowadzoną budową, a w szczególności ziemi lub błota, napraw nawierzchni chodników i ulic, w przypadku ich zniszczenia, usług kominiarskich, przeprowadzenia wszelkich prób, sprawdzeń i odbiorów, przewidywanych warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych i instalacyjnych, wykonania rozbiórek, segregacji i wywiezienia gruzu, wywozu materiałów pochodzących z wykopów a takŝe odpadów wytworzonych w trakcie budowy, zgodnie z ustawą z dnia 27 czerwca 1997 r. o odpadach, 3

4 1.6 Przekazanie placu budowy. Inwestor, w terminie określonym w warunkach umowy szczegółowej, przekaŝe Kierownikowi budowy plac budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, dokumentację techniczną wraz ze Specyfikacją techniczną. Zamawiający przekaŝe Wykonawcy wszystkie dokumenty oraz opracowania projektowe, niezbędne do wykonania prac objętych umową szczegółową w formie określonej przez Inwestora. Kierownik budowy, kaŝdorazowo na pisemną prośbę Wykonawcy, udostępni wszystkie dokumenty niezbędne do wykonania prac objętych zamówieniem. Na Wykonawcy spoczywa odpowiedzialność za ochronę wykonanych prac oraz przekazanych materiałów, do chwili wystawienia przez Inwestora przejęcia końcowego robót. Uszkodzone lub zniszczone elementy, materiały, urządzenia, itp. Wykonawca naprawi, odtworzy na własny koszt Dokumentacja Projektowa Dokumentacja projektowa zawierająca rysunki, opisy i dokumenty formalno-prawne, składa się z projektu budowlanego wraz z kopiami uzgodnień administracyjnych projektu zawierającego opis i rysunki, przedmiaru robót. Wykaz dokumentacji projektowej dla :.. Numer tomu Nazwa Dokumentacji BranŜa Faza projektu 1 Projekt budowlany; branŝa architektura. Projekt wykonawczy: branŝa architektura 2 Projekt budowlany/wykonawczy: branŝa instalacja elektryczna 3 Projekt budowlany/wykonawczy: branŝa wod. - kan. i gazowa budowlana elektryczna sanitarna PB PB PB 4 PB 1.8. Zabezpieczenie Placu Budowy Fakt przystąpienia do robót, Generalny Wykonawca obwieści publicznie przed ich rozpoczęciem, zgodnie z obowiązującymi w tym zakresie przepisami oraz w sposób uzgodniony z przedstawicielem Inwestora. Umieści w miejscach oraz ilościach określonych przez Inspektora nadzoru, tablice informacyjne, których treść i forma będą zgodne z obowiązującymi w tym zakresie przepisami oraz wytycznymi Inspektora nadzoru. Tablice informacyjne będą utrzymywane przez Wykonawcę w dobrym stanie przez cały okres realizacji robót. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji zamówienia, aŝ do zakończenia i odbioru końcowego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywał tymczasowe urządzenia zabezpieczające, w tym: ogrodzenia, znaki ostrzegawcze, oraz wszelkie inne środki niezbędne do ochrony robót, 4

5 pracowników i innych. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, Ŝe jest włączony w cenę umowną chyba Ŝe umowa szczegółowa przedmiotu zadania rozwiązuje ten pkt. ST w odrębny sposób Ochrona środowiska w czasie wykonywania Robót. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia Robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania Robót Wykonawca będzie: a) utrzymywać Plac Budowy wraz z wykopami w naleŝytym porządku, b) podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie Placu Budowy Ochrona przeciwpoŝarowa Wykonawca będzie przestrzegać przepisów ochrony przeciwpoŝarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpoŝarowy, wymagany przez odpowiednie przepisy, w pomieszczeń wykorzystywanych w trakcie trwania prac budowlanych. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane poŝarem wywołanym jako rezultat realizacji Robót albo przez personel Wykonawcy Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do uŝycia. Nie dopuszcza się uŝycia materiałów wywołujących szkodliwe promieniowanie o stęŝeniu większym od dopuszczalnego, określonego odpowiednimi przepisami. Materiały, które są szkodliwe dla otoczenia tylko w czasie robót, a po zakończeniu robót ich szkodliwość zanika (np. materiały pylaste),mogą być uŝyte pod warunkiem przestrzegania wymagań technologicznych ich wbudowania. Jeśli wymagają tego odpowiednie przepisy, Zamawiający powinien otrzymać zgodę na uŝycie tych materiałów od właściwych organów administracji państwowej Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę obiektów, instalacji, urządzeń znajdujących się na powierzchni ziemi oraz pod ziemią na terenie objętym pracami budowlanymi. Wykonawca uzyska od odpowiednich władz będących właścicielami, potwierdzenie informacji dostarczanych mu przez Zamawiającego w ramach planu ich lokalizacji. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed ich uszkodzeniem w czasie trwania budowy, przy obecności właściciela tych obiektów, instalacji lub urządzeń Bezpieczeństwo i higiena pracy Podczas realizacji Robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy.w szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia, oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające,socjalne oraz sprzęt i odpowiednią odzieŝ dla ochrony Ŝycia i zdrowia osób zatrudnionych na budowie 5

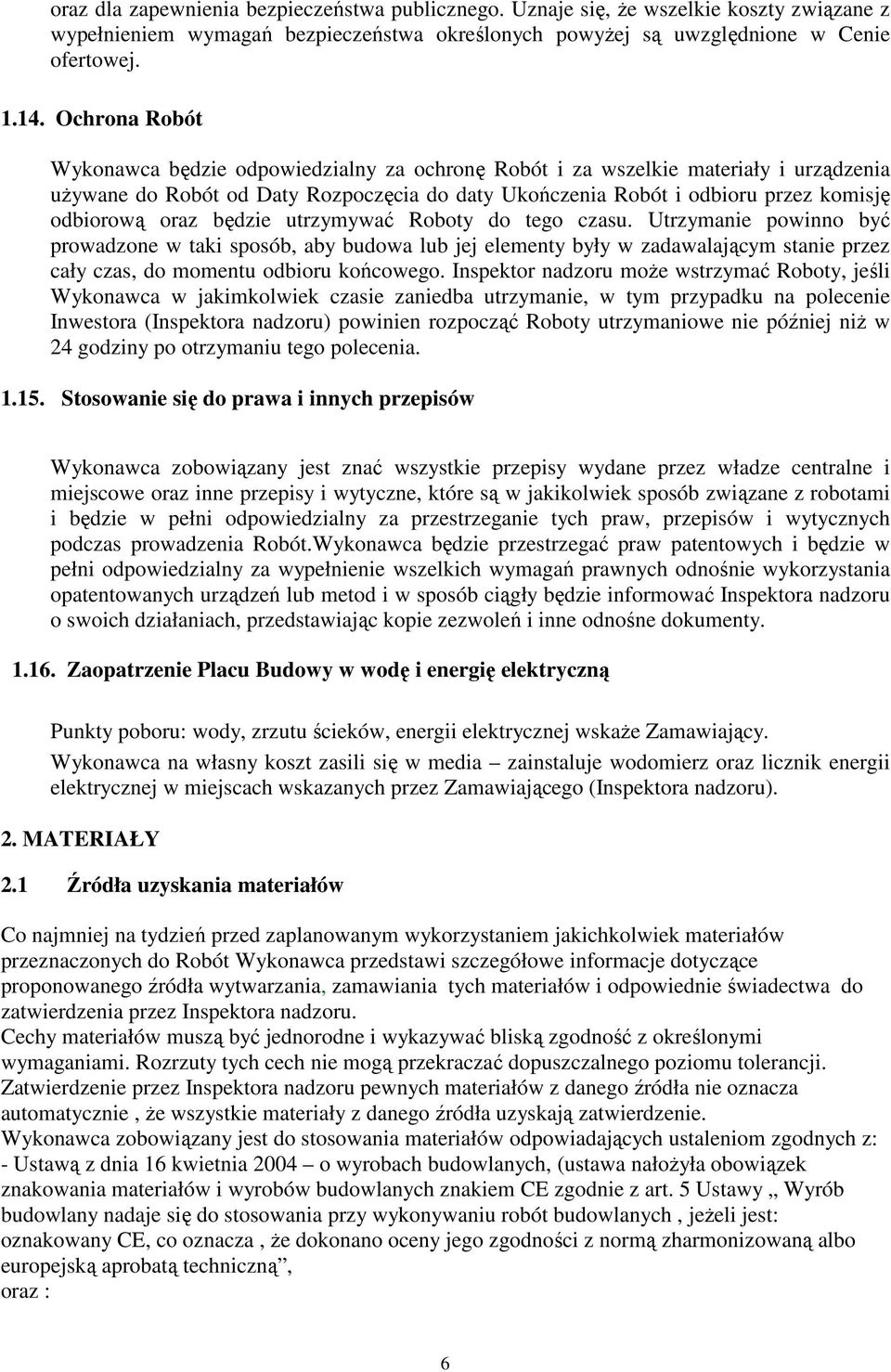

6 oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, Ŝe wszelkie koszty związane z wypełnieniem wymagań bezpieczeństwa określonych powyŝej są uwzględnione w Cenie ofertowej Ochrona Robót Wykonawca będzie odpowiedzialny za ochronę Robót i za wszelkie materiały i urządzenia uŝywane do Robót od Daty Rozpoczęcia do daty Ukończenia Robót i odbioru przez komisję odbiorową oraz będzie utrzymywać Roboty do tego czasu. Utrzymanie powinno być prowadzone w taki sposób, aby budowa lub jej elementy były w zadawalającym stanie przez cały czas, do momentu odbioru końcowego. Inspektor nadzoru moŝe wstrzymać Roboty, jeśli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, w tym przypadku na polecenie Inwestora (Inspektora nadzoru) powinien rozpocząć Roboty utrzymaniowe nie później niŝ w 24 godziny po otrzymaniu tego polecenia Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie przepisy wydane przez władze centralne i miejscowe oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia Robót.Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informować Inspektora nadzoru o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty Zaopatrzenie Placu Budowy w wodę i energię elektryczną Punkty poboru: wody, zrzutu ścieków, energii elektrycznej wskaŝe Zamawiający. Wykonawca na własny koszt zasili się w media zainstaluje wodomierz oraz licznik energii elektrycznej w miejscach wskazanych przez Zamawiającego (Inspektora nadzoru). 2. MATERIAŁY 2.1 Źródła uzyskania materiałów Co najmniej na tydzień przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do Robót Wykonawca przedstawi szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania tych materiałów i odpowiednie świadectwa do zatwierdzenia przez Inspektora nadzoru. Cechy materiałów muszą być jednorodne i wykazywać bliską zgodność z określonymi wymaganiami. Rozrzuty tych cech nie mogą przekraczać dopuszczalnego poziomu tolerancji. Zatwierdzenie przez Inspektora nadzoru pewnych materiałów z danego źródła nie oznacza automatycznie, Ŝe wszystkie materiały z danego źródła uzyskają zatwierdzenie. Wykonawca zobowiązany jest do stosowania materiałów odpowiadających ustaleniom zgodnych z: - Ustawą z dnia 16 kwietnia 2004 o wyrobach budowlanych, (ustawa nałoŝyła obowiązek znakowania materiałów i wyrobów budowlanych znakiem CE zgodnie z art. 5 Ustawy Wyrób budowlany nadaje się do stosowania przy wykonywaniu robót budowlanych, jeŝeli jest: oznakowany CE, co oznacza, Ŝe dokonano oceny jego zgodności z normą zharmonizowaną albo europejską aprobatą techniczną, oraz : 6

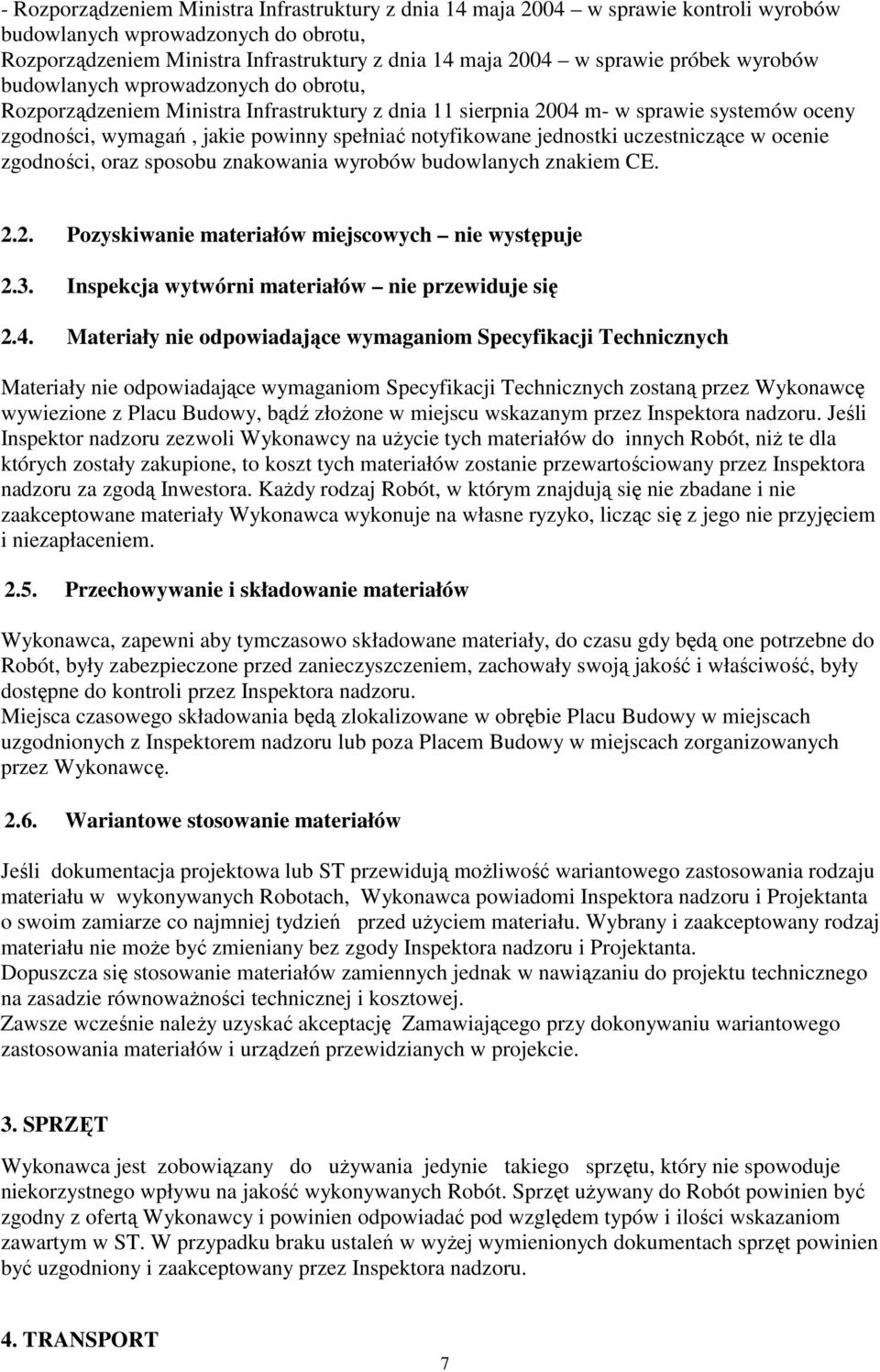

7 - Rozporządzeniem Ministra Infrastruktury z dnia 14 maja 2004 w sprawie kontroli wyrobów budowlanych wprowadzonych do obrotu, Rozporządzeniem Ministra Infrastruktury z dnia 14 maja 2004 w sprawie próbek wyrobów budowlanych wprowadzonych do obrotu, Rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 m- w sprawie systemów oceny zgodności, wymagań, jakie powinny spełniać notyfikowane jednostki uczestniczące w ocenie zgodności, oraz sposobu znakowania wyrobów budowlanych znakiem CE Pozyskiwanie materiałów miejscowych nie występuje 2.3. Inspekcja wytwórni materiałów nie przewiduje się 2.4. Materiały nie odpowiadające wymaganiom Specyfikacji Technicznych Materiały nie odpowiadające wymaganiom Specyfikacji Technicznych zostaną przez Wykonawcę wywiezione z Placu Budowy, bądź złoŝone w miejscu wskazanym przez Inspektora nadzoru. Jeśli Inspektor nadzoru zezwoli Wykonawcy na uŝycie tych materiałów do innych Robót, niŝ te dla których zostały zakupione, to koszt tych materiałów zostanie przewartościowany przez Inspektora nadzoru za zgodą Inwestora. KaŜdy rodzaj Robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały Wykonawca wykonuje na własne ryzyko, licząc się z jego nie przyjęciem i niezapłaceniem Przechowywanie i składowanie materiałów Wykonawca, zapewni aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do Robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość, były dostępne do kontroli przez Inspektora nadzoru. Miejsca czasowego składowania będą zlokalizowane w obrębie Placu Budowy w miejscach uzgodnionych z Inspektorem nadzoru lub poza Placem Budowy w miejscach zorganizowanych przez Wykonawcę Wariantowe stosowanie materiałów Jeśli dokumentacja projektowa lub ST przewidują moŝliwość wariantowego zastosowania rodzaju materiału w wykonywanych Robotach, Wykonawca powiadomi Inspektora nadzoru i Projektanta o swoim zamiarze co najmniej tydzień przed uŝyciem materiału. Wybrany i zaakceptowany rodzaj materiału nie moŝe być zmieniany bez zgody Inspektora nadzoru i Projektanta. Dopuszcza się stosowanie materiałów zamiennych jednak w nawiązaniu do projektu technicznego na zasadzie równowaŝności technicznej i kosztowej. Zawsze wcześnie naleŝy uzyskać akceptację Zamawiającego przy dokonywaniu wariantowego zastosowania materiałów i urządzeń przewidzianych w projekcie. 3. SPRZĘT Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych Robót. Sprzęt uŝywany do Robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w ST. W przypadku braku ustaleń w wyŝej wymienionych dokumentach sprzęt powinien być uzgodniony i zaakceptowany przez Inspektora nadzoru. 4. TRANSPORT 7

8 Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych Robót i właściwości przewoŝonych materiałów. Liczba środków transportu będzie zapewniać prowadzenie Robót zgodnie z zasadami określonymi w ST i wskazaniach Inspektora nadzoru, w terminie przewidzianym Umową. Przy ruchu na drogach publicznych, pojazdy będą spełniać wymagania dotyczące przepisów o ruchu drogowym, w odniesieniu do dopuszczalnych obciąŝeń na osie i innych parametrów technicznych. Środki transportu nie odpowiadające warunkom umowy, na polecenie Inspektora nadzoru zostaną usunięte z terenu budowy. Wykonawca będzie utrzymywać w czystości drogi publiczne oraz dojazdy do placu budowy na własny koszt. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonywania Robót Wykonawca jest odpowiedzialny za prowadzenie Robót zgodnie z Umową szczegółową, przepisami Prawa Budowlanego, sztuka budowlaną, oraz za jakość zastosowanych materiałów i wykonywanych Robót, za ich zgodność z wymaganiami ST, oraz poleceniami Inspektora nadzoru. Decyzje Inspektora nadzoru dotyczące akceptacji lub odrzucenia materiałów i elementów Robót będą oparte na wymaganiach sformułowanych w Umowie, ST, normach i wytycznych. Polecenia Inspektora nadzoru będą wykonywane nie później niŝ w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania Robót. Wszelkie dodatkowe koszty z tego tytułu ponosi Wykonawca. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Program zapewnienia jakości - nie wymaga się Zasady kontroli jakości robót Celem kontroli jakości robót będzie zapewnienie osiągnięcia załoŝonej jakości Robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Minimalne wymagania co do zakresu badań i ich częstotliwości są określone w ST, normach i wytycznych. W przypadku, gdy nie zostały one tam ujęte, Inspektor nadzoru ustali jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót zgodnie z warunkami kontraktu Pobieranie próbek nie występuje Badania i pomiary Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania wymaganego w ST, stosować moŝna polskie wytyczne, albo inne procedury, zaakceptowane przez Inspektora nadzoru. Przed przystąpieniem do pomiarów lub badań Wykonawca powiadomi Inspektora nadzoru o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inspektora nadzoru Atesty jakości materiałów i urządzeń. Przed wykonaniem badań jakości materiałów przez Wykonawcę, Inspektor nadzoru moŝe dopuścić do uŝycia materiały posiadające atest producenta stwierdzający ich pełną zgodność z warunkami podanymi w ST. 8

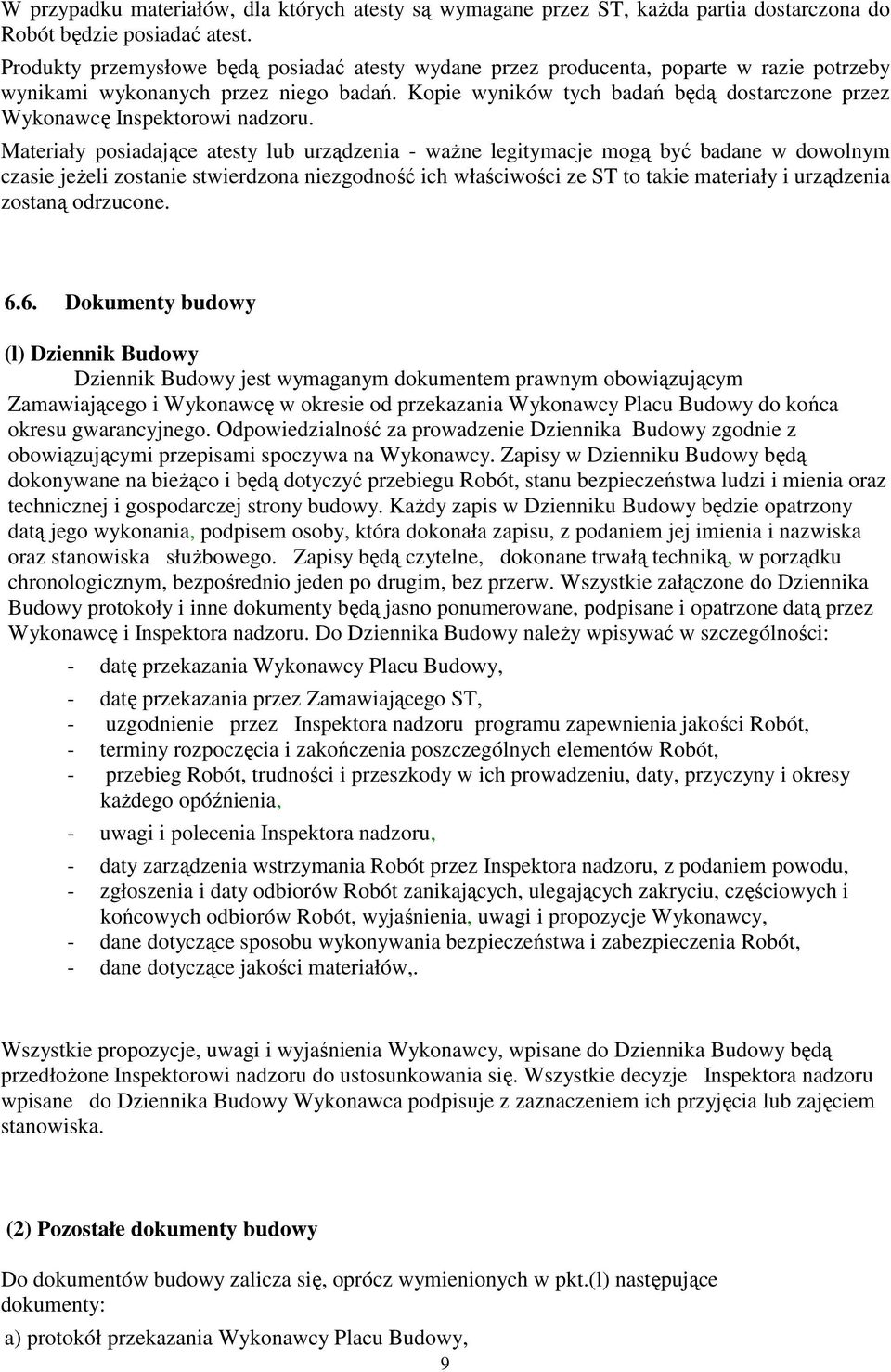

9 W przypadku materiałów, dla których atesty są wymagane przez ST, kaŝda partia dostarczona do Robót będzie posiadać atest. Produkty przemysłowe będą posiadać atesty wydane przez producenta, poparte w razie potrzeby wynikami wykonanych przez niego badań. Kopie wyników tych badań będą dostarczone przez Wykonawcę Inspektorowi nadzoru. Materiały posiadające atesty lub urządzenia - waŝne legitymacje mogą być badane w dowolnym czasie jeŝeli zostanie stwierdzona niezgodność ich właściwości ze ST to takie materiały i urządzenia zostaną odrzucone Dokumenty budowy (l) Dziennik Budowy Dziennik Budowy jest wymaganym dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy Placu Budowy do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie Dziennika Budowy zgodnie z obowiązującymi przepisami spoczywa na Wykonawcy. Zapisy w Dzienniku Budowy będą dokonywane na bieŝąco i będą dotyczyć przebiegu Robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. KaŜdy zapis w Dzienniku Budowy będzie opatrzony datą jego wykonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska słuŝbowego. Zapisy będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden po drugim, bez przerw. Wszystkie załączone do Dziennika Budowy protokoły i inne dokumenty będą jasno ponumerowane, podpisane i opatrzone datą przez Wykonawcę i Inspektora nadzoru. Do Dziennika Budowy naleŝy wpisywać w szczególności: - datę przekazania Wykonawcy Placu Budowy, - datę przekazania przez Zamawiającego ST, - uzgodnienie przez Inspektora nadzoru programu zapewnienia jakości Robót, - terminy rozpoczęcia i zakończenia poszczególnych elementów Robót, - przebieg Robót, trudności i przeszkody w ich prowadzeniu, daty, przyczyny i okresy kaŝdego opóźnienia, - uwagi i polecenia Inspektora nadzoru, - daty zarządzenia wstrzymania Robót przez Inspektora nadzoru, z podaniem powodu, - zgłoszenia i daty odbiorów Robót zanikających, ulegających zakryciu, częściowych i końcowych odbiorów Robót, wyjaśnienia, uwagi i propozycje Wykonawcy, - dane dotyczące sposobu wykonywania bezpieczeństwa i zabezpieczenia Robót, - dane dotyczące jakości materiałów,. Wszystkie propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do Dziennika Budowy będą przedłoŝone Inspektorowi nadzoru do ustosunkowania się. Wszystkie decyzje Inspektora nadzoru wpisane do Dziennika Budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. (2) Pozostałe dokumenty budowy Do dokumentów budowy zalicza się, oprócz wymienionych w pkt.(l) następujące dokumenty: a) protokół przekazania Wykonawcy Placu Budowy, 9

10 b) protokoły odbioru Robót, c) protokoły i polecenia Inspektora nadzoru, d) korespondencję na budowie e) protokoły sprawdzeń i badań. (3) Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na Placu Budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inspektora nadzoru i przedstawiane do wglądu na Ŝyczenie Zamawiającego. 7. OBMIAR ROBÓT Obmiar robót nie występuje. Zamawiający przyjął do rozliczenia formę ryczałtu. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilości robót podanych w kosztorysie ofertowym lub gdzie indziej w ST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg ustaleń Inspektora nadzoru na piśmie. 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót W zaleŝności od ustaleń odpowiednich ST, roboty podlegają następującym odbiorom: a) odbiorowi robót zanikających i ulegających zakryciu, b) odbiorowi końcowemu 8.2. Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie jakości wykonywanych robót oraz ilości tych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umoŝliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru tego dokonuje Inspektor nadzoru. Gotowość danej części robót do odbioru zgłasza wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem inspektora nadzoru. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niŝ w ciągu 2 dni od daty powiadomienia o tym fakcie Inspektora nadzoru Odbiór końcowy Odbiór końcowy polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do zakresu (ilości) oraz jakości. Całkowite zakończenie robót oraz gotowość do odbioru końcowego będzie stwierdzona przez Wykonawcę na piśmie. Odbiór końcowy robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inspektora nadzoru zakończenia robót i przyjęcia dokumentów wymienionych poniŝej. Odbioru końcowego robót dokona komisja wyznaczona przez zamawiającego w obecności Inspektora nadzoru i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na 10

11 podstawie przedłoŝonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i ST. W toku odbioru końcowego robót, komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadkach nie wykonania wyznaczonych robót poprawkowych lub robót uzupełniających w poszczególnych elementach, komisja przerwie swoje czynności i ustali nowy termin odbioru końcowego. W przypadku stwierdzenia przez komisję, Ŝe jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją projektową i ST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu, komisja oceni pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy. Podstawowym dokumentami odbiorowymi są protokół odbioru końcowego oraz formularz karty gwarancyjnej, sporządzone wg wzorów ustalonych przez Zamawiającego. Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: - dokumentację powykonawczą, tj. dokumentację budowy z naniesionymi zmianami dokonanymi w toku wykonania robót, - deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów, certyfikaty na znak bezpieczeństwa stosowne aprobaty techniczne i atesty higieniczne, - rysunki na wykonanie robót towarzyszących, W przypadku gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru końcowego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru końcowego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja i stwierdzi ich wykonanie. 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne Podstawą płatności jest cena jednostkowa, skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji Przedmiaru Robót oraz protokół odbioru robót: dla faktury końcowej protokół z końcowego odbioru robót. Cena jednostkowa pozycji będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej Roboty w pkt. 8 ST. Cena jednostkowa będzie obejmować: - robociznę bezpośrednią, - wartość zuŝytych materiałów i urządzeń wraz z kosztami ich zakupu, części zamiennych i materiałów eksploatacyjnych - wartość pracy sprzętu wraz z kosztami jednorazowymi (sprowadzenie sprzętu na Plac Budowy i z powrotem, montaŝ i demontaŝ na stanowisku pracy), - koszty pośrednie, w skład których wchodzą: płace personelu i kierownictwa budowy, pracowników nadzoru, koszty urządzenia i eksploatacji zaplecza budowy wydatki dotyczące BHP, usługi obce na rzecz budowy, dokumenty i ekspertyzy dotyczące wykonanych robót, ubezpieczenia i koszty zarządu przedsiębiorstwa Wykonawcy, 11

12 - zysk kalkulacyjny zawierający ryzyko Wykonawcy z tytułu innych wydatków mogących wystąpić w czasie realizacji Robót i w okresie gwarancyjnym, podatki obliczane zgodnie z obowiązującymi przepisami. 10. PRZEPISY ZWIĄZANE 10.1 Informacje podstawowe Polskie Normy (PN) i Normy BranŜowe oraz inne przepisy zawarte w poszczególnych ST oraz Dokumentacji Projektowej Inne Dokumenty Dz.U. nr 75 poz.664, z dnia ROZPORZĄDZENIE Ministra Infrastruktury z dnia 22 kwietnia 2005 r. zmieniające rozporządzenie w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-uŝytkowego Dz.U. nr 90 poz.758, z dnia USTAWA z dnia 22 kwietnia 2005 r. o zmianie ustawy - Prawo geologiczne i górnicze oraz ustawy o odpadach Ustawa z dnia 7 lipca 1994 r. prawo budowlane (Dz.U. z 2003 r. Nr 207, poz z pz.) Ustawa z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz.U nr 19 poz. 177 z z pz.) Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz.U. nr 92,poz. 881 z ). Ustawa z dnia 30 sierpnia 2002 r. o systemie zgodności (Dz.U. nr 2004 poz z 2004 r.) Ustawa z dnia 13 września 1996 r. o utrzymaniu czystości i porządku w gminach (Dz.U. nr 132 poz. 622 z z pz.). Ustawa z dnia 27 kwietnia 2001 r. o odpadach (Dz.U. nr 62 poz. 628 z r. z pz.). Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpoŝarowej (Dz.U. nr 147, poz z 2002 r. z pz.). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U Nr 75 poz. 690 z z pz.). Rozporządzenie Ministra Infrastruktury z dnia w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47, poz. 401 z 2003 r.). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz.U. nr 121poz z r.) Rozporządzenie Ministra Infrastruktury z dnia w sprawie sposobu deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. nr 198 poz z 2004 r.) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, montaŝu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz.U nr 108, poz. 953 z 2002 r.z pz.). 12

13 DOKUMENTACJA PROJEKTOWA SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT SPECYFIKACJA TECHNICZNA SST B-01 ROBOTY ROZBIÓRKOWE ZAMAWIAJĄCY: GMINA MIASTO SZCZECIN DOM DZIECKA NR 2 UL. WALECZNYCH 23, SZCZECIN ZADANIE: REMONT POMIESZCZEŃ DOMU DZIECKA NR 2 W SZCZECINIE BUDYNEK GŁÓWNY SEGMENT E - PARTER OPRACOWAŁ: MGR INś. MACIEJ BUGAJ 13

14 1.WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące robót rozbiórkowych i demontaŝowych w remontowanych pomieszczeniach Domu Dziecka nr 2 w Szczecinie segment E Zakres robót objętych ST Ustalenia zawartości niniejszej specyfikacji dotyczą: rozebranie wykładzin podłogowych odbicie tynków wewnętrznych cementowo-wapiennych rozebranie posadzki terakotowej rozebranie ścianek działowych demontaŝ stolarki drzwiowej i okiennej 2. MATERIAŁY- Nie występują. 3. SPRZĘT Wymagania szczegółowe Wykonawca powinien dysponować następującym sprzętem: młotami wyburzeniowymi, młotami kującymi, odkurzaczem przemysłowym, wyciągiem budowlanym do pionowego transportu odpadów i materiałów lub innym urządzeniem o podobnym zastosowaniu, samochodami do wywozu odpadów, - kontenerami do gromadzenia odpadów na placu budowy, rusztowaniami, drobnym sprzętem pomocniczym. 4. TRANSPORT Wymagania szczegółowe Odpady naleŝy przewozić zabezpieczone tak aby nie wypadały w trakcie transportu i nie zanieczyszczały środowiska. 5. WYKONANIE ROBÓT Zakres wykonania Robót Odbicie tynków cementowo- wapiennych, Tynki naleŝy skuwać młotami tak aby nie uszkodzić konstrukcji ścian. Pozostałości tynku z murów usunąć szczotkami tak aby moŝliwe było naniesienie nowego tynku o wymaganej 14

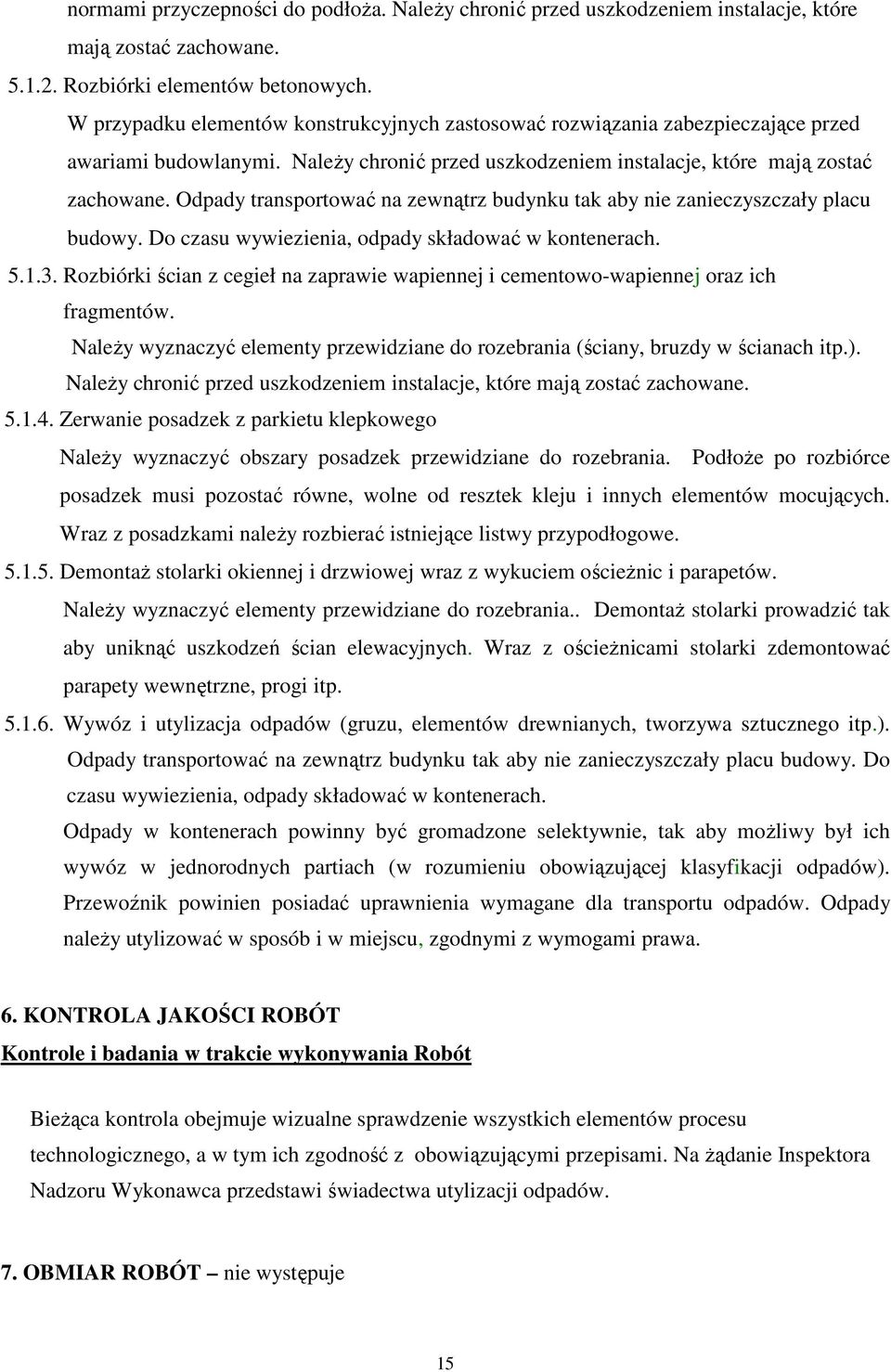

15 normami przyczepności do podłoŝa. NaleŜy chronić przed uszkodzeniem instalacje, które mają zostać zachowane Rozbiórki elementów betonowych. W przypadku elementów konstrukcyjnych zastosować rozwiązania zabezpieczające przed awariami budowlanymi. NaleŜy chronić przed uszkodzeniem instalacje, które mają zostać zachowane. Odpady transportować na zewnątrz budynku tak aby nie zanieczyszczały placu budowy. Do czasu wywiezienia, odpady składować w kontenerach Rozbiórki ścian z cegieł na zaprawie wapiennej i cementowo-wapiennej oraz ich fragmentów. NaleŜy wyznaczyć elementy przewidziane do rozebrania (ściany, bruzdy w ścianach itp.). NaleŜy chronić przed uszkodzeniem instalacje, które mają zostać zachowane Zerwanie posadzek z parkietu klepkowego NaleŜy wyznaczyć obszary posadzek przewidziane do rozebrania. PodłoŜe po rozbiórce posadzek musi pozostać równe, wolne od resztek kleju i innych elementów mocujących. Wraz z posadzkami naleŝy rozbierać istniejące listwy przypodłogowe DemontaŜ stolarki okiennej i drzwiowej wraz z wykuciem ościeŝnic i parapetów. NaleŜy wyznaczyć elementy przewidziane do rozebrania.. DemontaŜ stolarki prowadzić tak aby uniknąć uszkodzeń ścian elewacyjnych. Wraz z ościeŝnicami stolarki zdemontować parapety wewnętrzne, progi itp Wywóz i utylizacja odpadów (gruzu, elementów drewnianych, tworzywa sztucznego itp.). Odpady transportować na zewnątrz budynku tak aby nie zanieczyszczały placu budowy. Do czasu wywiezienia, odpady składować w kontenerach. Odpady w kontenerach powinny być gromadzone selektywnie, tak aby moŝliwy był ich wywóz w jednorodnych partiach (w rozumieniu obowiązującej klasyfikacji odpadów). Przewoźnik powinien posiadać uprawnienia wymagane dla transportu odpadów. Odpady naleŝy utylizować w sposób i w miejscu, zgodnymi z wymogami prawa. 6. KONTROLA JAKOŚCI ROBÓT Kontrole i badania w trakcie wykonywania Robót BieŜąca kontrola obejmuje wizualne sprawdzenie wszystkich elementów procesu technologicznego, a w tym ich zgodność z obowiązującymi przepisami. Na Ŝądanie Inspektora Nadzoru Wykonawca przedstawi świadectwa utylizacji odpadów. 7. OBMIAR ROBÓT nie występuje 15

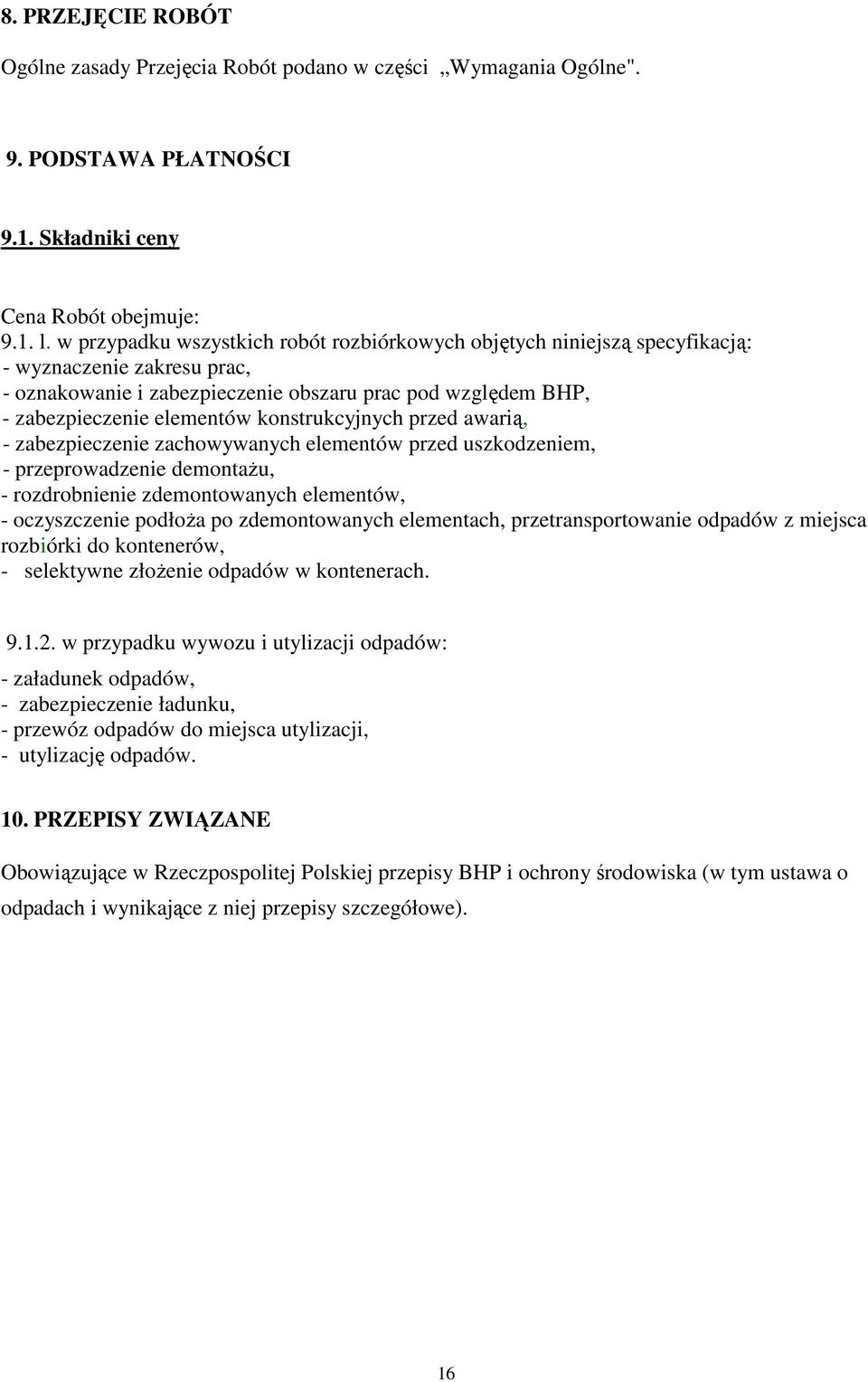

16 8. PRZEJĘCIE ROBÓT Ogólne zasady Przejęcia Robót podano w części Wymagania Ogólne". 9. PODSTAWA PŁATNOŚCI 9.1. Składniki ceny Cena Robót obejmuje: 9.1. l. w przypadku wszystkich robót rozbiórkowych objętych niniejszą specyfikacją: - wyznaczenie zakresu prac, - oznakowanie i zabezpieczenie obszaru prac pod względem BHP, - zabezpieczenie elementów konstrukcyjnych przed awarią, - zabezpieczenie zachowywanych elementów przed uszkodzeniem, - przeprowadzenie demontaŝu, - rozdrobnienie zdemontowanych elementów, - oczyszczenie podłoŝa po zdemontowanych elementach, przetransportowanie odpadów z miejsca rozbiórki do kontenerów, - selektywne złoŝenie odpadów w kontenerach w przypadku wywozu i utylizacji odpadów: - załadunek odpadów, - zabezpieczenie ładunku, - przewóz odpadów do miejsca utylizacji, - utylizację odpadów. 10. PRZEPISY ZWIĄZANE Obowiązujące w Rzeczpospolitej Polskiej przepisy BHP i ochrony środowiska (w tym ustawa o odpadach i wynikające z niej przepisy szczegółowe). 16

17 DOKUMENTACJA PROJEKTOWA SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT SPECYFIKACJA TECHNICZNA SST B ROBOTY IZOLACYJNE- WYKONANIE PRZEPONY POZIOMEJ ZAMAWIAJĄCY: GMINA MIASTO SZCZECIN DOM DZIECKA NR 2 UL. WALECZNYCH 23, SZCZECIN ZADANIE: REMONT POMIESZCZEŃ DOMU DZIECKA NR 2 W SZCZECINIE BUDYNEK GŁÓWNY SEGMENT E - PARTER OPRACOWAŁ: MGR INś. MACIEJ BUGAJ 17

18 Spis treści 1.Wstęp...Błąd! Nie zdefiniowano zakładki Przedmiot SST Zakres stosowania SST Zakres robót objętych SST Określenia podstawowe Ogólne wymagania dotyczące robót Materiały...Błąd! Nie zdefiniowano zakładki AQUAFIN-F ASOCRET-BM WODA Sprzęt...Błąd! Nie zdefiniowano zakładki. 4.Transport...Błąd! Nie zdefiniowano zakładki. 5.Wykonanie robót...błąd! Nie zdefiniowano zakładki Ogólne uwagi wspólne dla wszystkich metod Metoda grawitacyjna, jednorzędowa Metoda grawitacyjna dwurzędowa Metoda ciśnieniowa jednorzędowa Metoda ciśnieniowa dwurzędowa Kontrola jakości robót...błąd! Nie zdefiniowano zakładki Badania przed przystąpieniem do robót Badania w czasie robót Badania w czasie odbioru robót Obmiar robót...błąd! Nie zdefiniowano zakładki. 8.Odbiór robót...błąd! Nie zdefiniowano zakładki. 9.Podstawy płatności...błąd! Nie zdefiniowano zakładki. 10.Przepisy związane...błąd! Nie zdefiniowano zakładki. 18

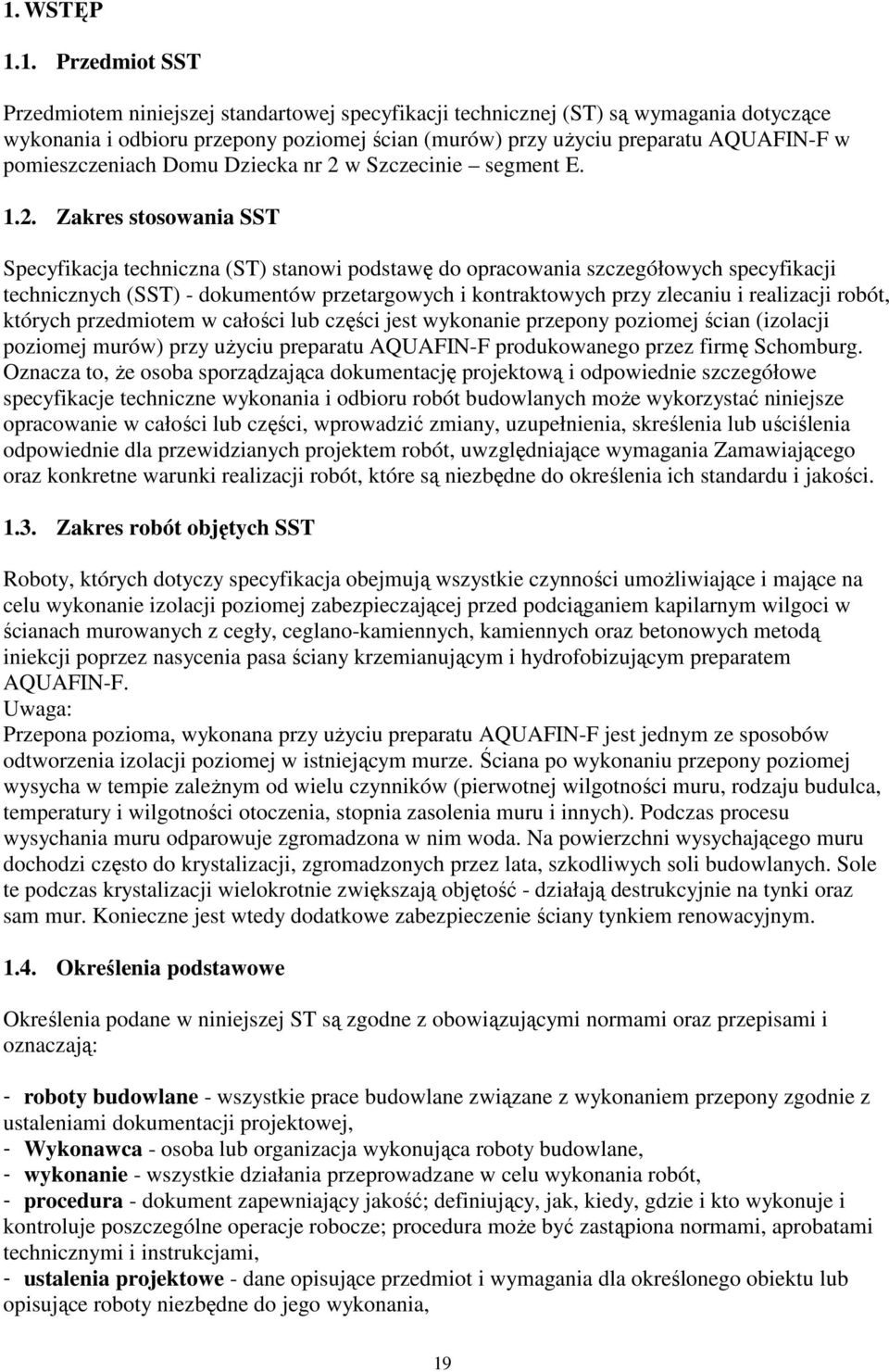

19 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej standartowej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru przepony poziomej ścian (murów) przy uŝyciu preparatu AQUAFIN-F w pomieszczeniach Domu Dziecka nr 2 w Szczecinie segment E Zakres stosowania SST Specyfikacja techniczna (ST) stanowi podstawę do opracowania szczegółowych specyfikacji technicznych (SST) - dokumentów przetargowych i kontraktowych przy zlecaniu i realizacji robót, których przedmiotem w całości lub części jest wykonanie przepony poziomej ścian (izolacji poziomej murów) przy uŝyciu preparatu AQUAFIN-F produkowanego przez firmę Schomburg. Oznacza to, Ŝe osoba sporządzająca dokumentację projektową i odpowiednie szczegółowe specyfikacje techniczne wykonania i odbioru robót budowlanych moŝe wykorzystać niniejsze opracowanie w całości lub części, wprowadzić zmiany, uzupełnienia, skreślenia lub uściślenia odpowiednie dla przewidzianych projektem robót, uwzględniające wymagania Zamawiającego oraz konkretne warunki realizacji robót, które są niezbędne do określenia ich standardu i jakości Zakres robót objętych SST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie izolacji poziomej zabezpieczającej przed podciąganiem kapilarnym wilgoci w ścianach murowanych z cegły, ceglano-kamiennych, kamiennych oraz betonowych metodą iniekcji poprzez nasycenia pasa ściany krzemianującym i hydrofobizującym preparatem AQUAFIN-F. Uwaga: Przepona pozioma, wykonana przy uŝyciu preparatu AQUAFIN-F jest jednym ze sposobów odtworzenia izolacji poziomej w istniejącym murze. Ściana po wykonaniu przepony poziomej wysycha w tempie zaleŝnym od wielu czynników (pierwotnej wilgotności muru, rodzaju budulca, temperatury i wilgotności otoczenia, stopnia zasolenia muru i innych). Podczas procesu wysychania muru odparowuje zgromadzona w nim woda. Na powierzchni wysychającego muru dochodzi często do krystalizacji, zgromadzonych przez lata, szkodliwych soli budowlanych. Sole te podczas krystalizacji wielokrotnie zwiększają objętość - działają destrukcyjnie na tynki oraz sam mur. Konieczne jest wtedy dodatkowe zabezpieczenie ściany tynkiem renowacyjnym Określenia podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi normami oraz przepisami i oznaczają: - roboty budowlane - wszystkie prace budowlane związane z wykonaniem przepony zgodnie z ustaleniami dokumentacji projektowej, - Wykonawca - osoba lub organizacja wykonująca roboty budowlane, - wykonanie - wszystkie działania przeprowadzane w celu wykonania robót, - procedura - dokument zapewniający jakość; definiujący, jak, kiedy, gdzie i kto wykonuje i kontroluje poszczególne operacje robocze; procedura moŝe być zastąpiona normami, aprobatami technicznymi i instrukcjami, - ustalenia projektowe - dane opisujące przedmiot i wymagania dla określonego obiektu lub opisujące roboty niezbędne do jego wykonania, 19

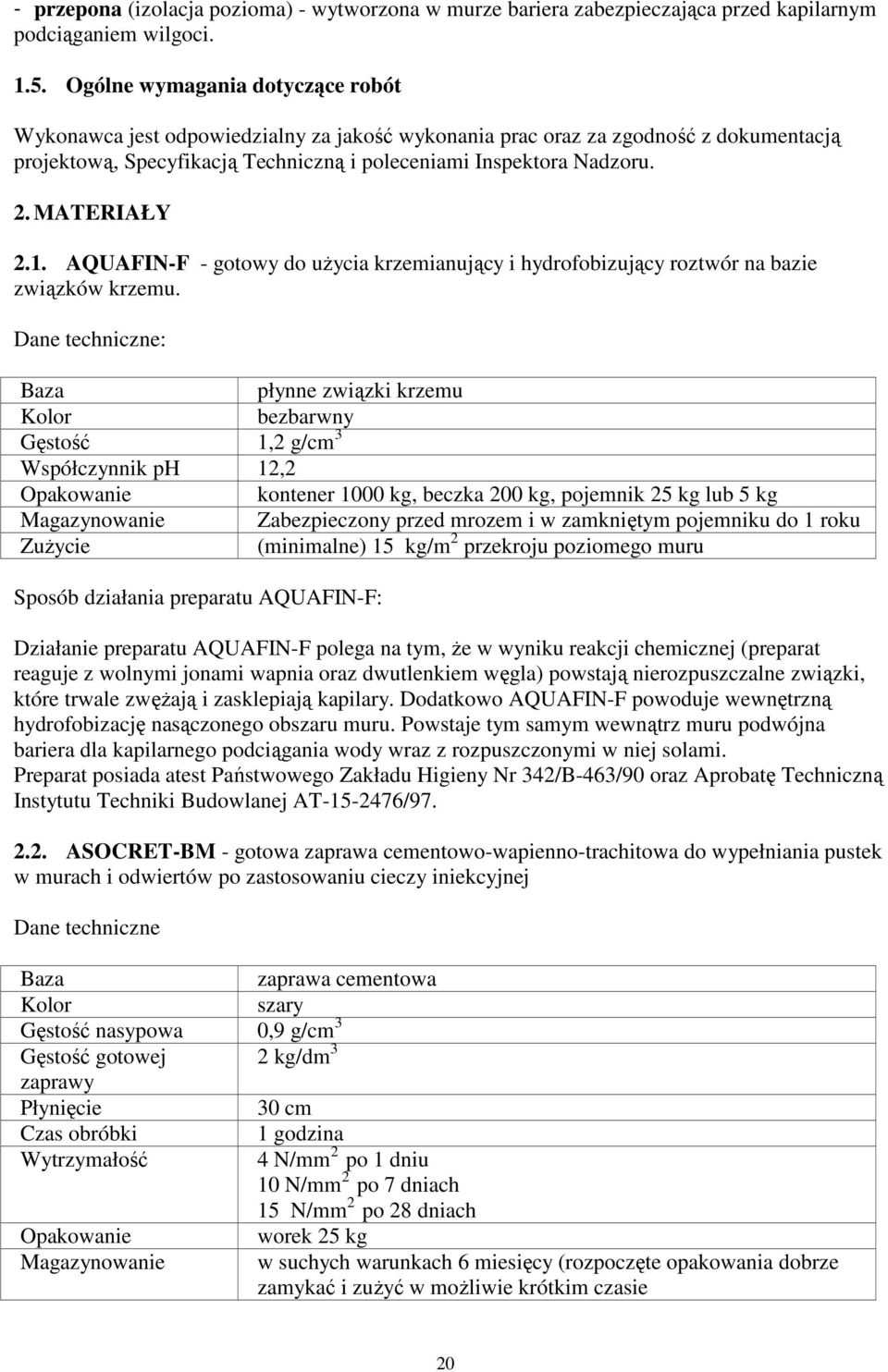

20 - przepona (izolacja pozioma) - wytworzona w murze bariera zabezpieczająca przed kapilarnym podciąganiem wilgoci Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonania prac oraz za zgodność z dokumentacją projektową, Specyfikacją Techniczną i poleceniami Inspektora Nadzoru. 2. MATERIAŁY 2.1. AQUAFIN-F - gotowy do uŝycia krzemianujący i hydrofobizujący roztwór na bazie związków krzemu. Dane techniczne: Baza płynne związki krzemu Kolor bezbarwny Gęstość 1,2 g/cm 3 Współczynnik ph 12,2 Opakowanie kontener 1000 kg, beczka 200 kg, pojemnik 25 kg lub 5 kg Magazynowanie Zabezpieczony przed mrozem i w zamkniętym pojemniku do 1 roku ZuŜycie (minimalne) 15 kg/m 2 przekroju poziomego muru Sposób działania preparatu AQUAFIN-F: Działanie preparatu AQUAFIN-F polega na tym, Ŝe w wyniku reakcji chemicznej (preparat reaguje z wolnymi jonami wapnia oraz dwutlenkiem węgla) powstają nierozpuszczalne związki, które trwale zwęŝają i zasklepiają kapilary. Dodatkowo AQUAFIN-F powoduje wewnętrzną hydrofobizację nasączonego obszaru muru. Powstaje tym samym wewnątrz muru podwójna bariera dla kapilarnego podciągania wody wraz z rozpuszczonymi w niej solami. Preparat posiada atest Państwowego Zakładu Higieny Nr 342/B-463/90 oraz Aprobatę Techniczną Instytutu Techniki Budowlanej AT / ASOCRET-BM - gotowa zaprawa cementowo-wapienno-trachitowa do wypełniania pustek w murach i odwiertów po zastosowaniu cieczy iniekcyjnej Dane techniczne Baza zaprawa cementowa Kolor szary Gęstość nasypowa 0,9 g/cm 3 Gęstość gotowej 2 kg/dm 3 zaprawy Płynięcie 30 cm Czas obróbki 1 godzina Wytrzymałość 4 N/mm 2 po 1 dniu 10 N/mm 2 po 7 dniach 15 N/mm 2 po 28 dniach Opakowanie worek 25 kg Magazynowanie w suchych warunkach 6 miesięcy (rozpoczęte opakowania dobrze zamykać i zuŝyć w moŝliwie krótkim czasie 20

21 Przygotowanie: bezpośrednio prze uŝyciem ASOCRET-BM naleŝy mieszać z wodą (8 dm 3 /25 kg) w odpowiednim mieszalniku lub w pojemniku plastikowym za pomocą wolnoobrotowej wiertarki i mieszadła. Preparat posiada atest Państwowego Zakładu Higieny Nr 342/B-463/ WODA Do przygotowania zaprawy ASOCRET-BM stosować moŝna wodę odpowiadającą wymaganiom normy PN-88/B Materiały budowlane. Woda do betonów i zapraw". Bez badań laboratoryjnych moŝna stosować wodociągową wodę pitną. Niedozwolone jest uŝycie wód ściekowych, kanalizacyjnych, bagiennych oraz wód zawierających tłuszcze organiczne, oleje i muł. 3. SPRZĘT Wykonawca przystępujący do prac powinien posiadać następujący sprzęt i narzędzia: Urządzenie do wiercenia otworów w murach (cegła, kamień, beton) - zalecane są elektropneumatyczne wiertarki i wiertnice o pracy moŝliwie bezwibracyjnej wyposaŝone w odpowiednie do wiertła (średnice 18 i 30 mm). Przy większych grubościach murów zaleca się stosowanie wiertarek wyposaŝonych w prowadnice pozwalające na zachowanie stałego kąta pochylenia otworów. Pompa do ciśnieniowego podawania preparatu w otwory iniekcyjne, wyposaŝona w rozdzielacz - moŝe obsługiwać jednocześnie większą ilość końcówek iniekcyjnych. Producent preparatu Aquafin-F posiada w swojej ofercie pompę do iniekcji ciśnieniowej. Waga do odmierzania preparatu. Metrówka do mierzenia grubości i długości muru oraz głębokości otworów. Latarka do sprawdzenia czy w otworze nastąpiło pełne nasycenie ściany. Pakery - dysze wielokrotnego uŝytku do osadzania w nawierconych otworach, umoŝliwiają podawanie preparatu AQUAFIN-F pod ciśnieniem. Pompka, kompresor do wydmuchiwania pyłu z otworów. Standartowe mieszadło do przygotowania zaprawy w wiadrze lub kuble. Przydatny jest takŝe lejek do wlewania preparatu AQUAFIN-F do otworów wierconych pod kątem w ścianie i lanca o średnicy dopasowanej do otworu do wypełniania go zaprawą ASOCRET-BM. 4. TRANSPORT 4.1. Materiały firmy Schomburg są konfekcjonowane i dostarczane w pojemnikach i workach. Dlatego moŝna je przewozić dowolnymi środkami transportu wielkością dostosowanego do ilości ładunku. Ładunek powinien być (szczególnie worki z zaprawą) zabezpieczony przed zawilgoceniem. Materiały płynne pakowane w pojemniki, kontenery naleŝy chronić przed przemarznięciem Wodę, (jeŝeli nie istnieje moŝliwość poboru na miejscu wykonywania robót) naleŝy dowozić w szczelnych i czystych pojemnikach lub cysternach. Zabrania się przewoŝenia i przechowywania wody w opakowaniach po środkach chemicznych lub w takich, w których wcześniej przetrzymywano inne płyny lub substancje mogące zmienić skład chemiczny wody. 5. WYKONANIE ROBÓT 5.1. Przed przystąpieniem do prac naleŝy wykonać badania wstępne mające na celu wybranie optymalnej metody. 21

22 5.2. Ogólne uwagi wspólne dla wszystkich metod W murach wykonanych z materiałów chłonnych (np. piaskowiec, cegła) otwory dla wprowadzenia preparatu naleŝy wykonywać w kamieniu lub cegle W murach wykonanych z kamieni niechłonnych (np. granit) otwory naleŝy wykonywać w spoinach W murach grubych (60 cm i większych) zaleca się wykonywać otwory z obu stron muru, przy czym długość otworu powinna być taka by w rzucie poziomym była nie mniejsza niŝ 2/3 grubości ściany. W celu uniknięcia ewentualnego trafienia otworu w otwór z przeciwległej strony ściany naleŝy wykonać pełny cykl pracy: wiercenie, aplikację preparatu AQUAFIN-F, wypełnieniu otworów zaprawą ASOCRET-BM z jednej strony, a dopiero po zakończeniu tych operacji wykonać ten cykl z drugiej strony. Ilości zuŝycia materiałów naleŝy wyznaczyć przez uŝycie współczynnika 1,3 w stosunku do danej metody dla robót wykonywanych z jednej strony Otwory, w których stwierdzono niewielkie spękania, zarysowania muru naleŝy zalać mlekiem wapiennym Temperatura aplikacji w zakresie od +5 do +30ºC Sprzęt i narzędzia czyścić wodą Chronić powierzchnie ścian, posadzek przed zabrudzeniem preparatem AQUAFIN-F Metoda grawitacyjna jednorzędowa Przeznaczenie Stosuje się ją w murach ceglanych i kamiennych przy średnim stopniu zawilgocenia Sposób wykonania Średnica otworów wynosi 30mm. Wiercić naleŝy w jednym rzędzie pod kątem 30º do 45º w rozstawie osiowym, co 15cm na głębokość o 5cm mniejszą niŝ grubość muru. Wiercenie naleŝy prowadzić tak, aby otwór przechodził, przez co najmniej jedną spoinę, zaś w murach grubych, przez co najmniej dwie spoiny poziome. Z otworów naleŝy usunąć pył przez przedmuchanie spręŝonym powietrzem. JeŜeli podczas wiercenia stwierdzimy, Ŝe wewnątrz muru znajdują się nieciągłości, spękania lub puste przestrzenie, przez które mogłoby dochodzić do niekontrolowanych wycieku podawanego preparatu, to naleŝy zakwestionowane otwory wypełnić zaprawą ASOCRET-BM, a po 24 godzinach ponownie wykonać nawiercenie. W oczyszczone otwory wlewać preparat AQUAFIN-F. Czas trwania iniekcji zaleŝy od stopnia chłonności muru, jego wilgotności. Z reguły nawiercone otwory napełnia się 3-4 razy, tak, aby uzyskać zalecane zuŝycie preparatu. Iniekcja grawitacyjna trwa przeciętnie godziny. Po zakończeniu iniekcji otwory naleŝy wypełnić płynną zaprawą ASOCRET-BM ZuŜycie materiałów Dla metody grawitacyjnej jednorzędowej zuŝycie preparatu AQUAFIN-F wynosi 15 kg/m 2 przekroju poziomego muru oraz 7 kg/m 2 przekroju poziomego muru płynnej zaprawy ASOCRET- BM Metoda grawitacyjna dwurzędowa Przeznaczenie 22

23 Stosuje się ją w murach ceglanych i kamiennych przy średnim poziomie zawilgocenia dla zapewnienia większej skuteczności przepony Sposób wykonania Średnica otworów wynosi 30mm. Wiercić naleŝy w dwóch rzędach oddalonych od siebie o 8 cm pod kątem 30º do 45º.Odległości miedzy otworami w rzędzie nie mogą przekraczać 25cm. Otwory wiercimy na głębokość o 5 cm mniejszą niŝ grubość muru. Otwory z rzędu górnego muszą być przesunięte względem otworów rzędu dolnego o odcinek stanowiący połowę ich osiowego rozstaw. Jako zasadę naleŝy przyjąć, Ŝe odległości między sąsiadującymi otworami nie mogą być większe od 15cm. Z otworów naleŝy usunąć pył przez przedmuchanie spręŝonym powietrzem. JeŜeli podczas wiercenia stwierdzimy, Ŝe wewnątrz muru znajdują się nieciągłości, spękania lub puste przestrzenie, przez które mogłoby dochodzić do niekontrolowanych wycieku podawanego preparatu, to naleŝy zakwestionowane otwory wypełnić zaprawą ASOCRET-BM, a po 24 godzinach ponownie wykonać nawiercenie. W oczyszczone otwory wlewać preparat AQUAFIN- F. Czas trwania iniekcji zaleŝy od stopnia chłonności muru, jego wilgotności. Z reguły nawiercone otwory napełnia się 3-4 razy, tak, aby uzyskać zalecane zuŝycie preparatu. Iniekcja grawitacyjna trwa przeciętnie godziny. Po zakończeniu iniekcji otwory naleŝy wypełnić płynną zaprawą ASOCRET-BM ZuŜycie materiałów Dla metody grawitacyjnej dwurzędowej zuŝycie preparatu AQUAFIN-F wynosi ok. 18,75kg/m 2 przekroju poziomego muru oraz ok. 9,5kg/m 2 przekroju poziomego muru płynnej zaprawy ASOCRET-BM Metoda ciśnieniowa jednorzędowa Przeznaczenie Zaleca się ją stosować w ścianach w znacznym stopniu nasyconych wodą oraz tam gdzie wynika to z zaleceń konstruktora bądź konserwatora (niewielkie średnice otworów w mniejszym stopniu osłabiają ściany). Średnice i usytuowanie otworów moŝna dostosować do spoin tak by nie kaleczyć lica muru Sposób wykonania Średnica otworów wynosi ok. 18mm. Wiercić naleŝy w jednym rzędzie poziomo lub pod kątem do 30º w rozstawie osiowym co 12,5cm na głębokość o 5 cm mniejszą niŝ grubość muru. Z otworów naleŝy usunąć pył spręŝonym powietrzem. JeŜeli podczas wiercenia stwierdzimy, Ŝe wewnątrz muru znajdują się nieciągłości, spękania lub puste przestrzenie, przez które mogłoby dochodzić do niekontrolowanych wycieku podawanego preparatu, to naleŝy zakwestionowane otwory wypełnić zaprawą ASOCRET-BM, a po 24 godzinach ponownie wykonać nawiercenie. W oczyszczonych otworach osadzić końcówki iniekcyjne wielokrotnego uŝytku (pakery). Za pomocą pompy ciśnieniowej do otworów naleŝy wtłaczać preparat AQUAFIN-F pod ciśnieniem 0,1 do 0,3MPa, tak, aby uzyskać zalecane zuŝycie preparatu. Czas tłoczenia jest zaleŝny od stopnia chłonności muru i zwykle wynosi od 15 do 20 minut przy uŝyciu pompy z czterema końcówkami iniekcyjnymi, oferowanej przez producenta preparatu AQUAFIN-F. Po zakończeniu tłoczenia wykręcamy pakery, przekładamy je do kolejnych otworów i powtarzamy iniekcję. Po 24 godzinach otwory wypełnić za pomocą lancy średnicy 18mm pod ciśnieniem 0,1MPa, płynną zaprawą ASOCRET-BM ZuŜycie materiałów 23

24 Dla metody ciśnieniowej jednorzędowej zuŝycie preparatu AQUAFIN-F wynosi 15kg/m 2 przekroju poziomego muru oraz 5kg/m 2 przekroju poziomego muru płynnej zaprawy ASOCRET- BM Metoda ciśnieniowa dwurzędowa Przeznaczenie Zaleca się ją stosować w murach ceglanych o niskiej nasiąkliwości, gdy mur jest jednocześnie w znacznym stopniu nasycony wodą, oraz tam gdzie wynika to z zaleceń konstruktora bądź konserwatora (niewielkie średnice otworów w mniejszym stopniu osłabiają ściany). Średnice i usytuowanie otworów moŝna dostosować do spoin tak by nie kaleczyć lica muru Sposób wykonania Średnica otworów wynosi ok. 18mm. Wiercić naleŝy w dwóch rzędach oddalonych od siebie o 8cm, pod kątem do 30º. Odległości miedzy otworami w rzędzie nie mogą być większe od 19,0cm. Otwory wiercimy na głębokość o 5 cm mniejszą niŝ grubość muru. Otwory z rzędu górnego muszą być przesunięte względem otworów rzędu dolnego o odcinek stanowiący połowę ich osiowego rozstawu. Jako zasadę naleŝy przyjąć, Ŝe odległości miedzy otworami sąsiadującymi ze sobą nie mogą być większe niŝ 12,5cm. Z otworów naleŝy usunąć pył przez przedmuchanie spręŝonym powietrzem. JeŜeli podczas wiercenia stwierdzimy, Ŝe wewnątrz muru znajdują się nieciągłości, spękania lub puste przestrzenie, przez które mogłoby dochodzić do niekontrolowanych wycieku podawanego preparatu, to naleŝy zakwestionowane otwory wypełnić zaprawą ASOCRET-BM, a po 24 godzinach ponownie wykonać nawiercenie. W oczyszczonych otworach osadzić końcówki iniekcyjne wielokrotnego uŝytku (pakery). Za pomocą pompy ciśnieniowej do otworów pod ciśnieniem 0,1 do 0,3MPa naleŝy wtłaczać preparat AQUAFIN-F tak, aby uzyskać zalecane zuŝycie preparatu. Czas tłoczenia jest zaleŝny od stopnia chłonności muru i zwykle trwa od 15 do 20 minut przy uŝyciu pompy z czterema końcówkami iniekcyjnymi, oferowanej przez producenta preparatu AQUAFIN-F. Po zakończeniu tłoczenia wykręcamy pakery, przekładamy je do kolejnych otworów i powtarzamy iniekcję. Po 24 godzinach otwory wypełnić za pomocą lancy średnicy 18 mm pod ciśnieniem 0,1MPa, płynną zaprawą ASOCRET-BM ZuŜycie materiałów Dla metody ciśnieniowej dwurzędowej zuŝycie preparatu AQUAFIN-F wynosi ok. 19,5kg/m 2 przekroju poziomego muru oraz 6kg/m 2 przekroju poziomego muru płynnej zaprawy ASOCRET- BM. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Badania przed przystąpieniem do robót NaleŜy sprawdzić czy pas muru, w którym wykonywana będzie izolacja jest prawidłowo odsłonięty i oczyszczony. JeŜeli roboty prowadzone będą poniŝej poziomu gruntu to wykop musi być wystarczająco szeroki, aby nie utrudniał prac, a przy głębokości powyŝej 1 m prawidłowo oszalowany. Oceniona powinna być powierzchnia muru - luźne fragmenty naleŝy zbić. Fugi oczyścić i wyspoinować zaprawą cementową z dodatkiem preparatu ASOPLAST-MZ. Przed rozpoczęciem nawierceń osoba posiadająca stosowne uprawnienia budowlane powinna ocenić stan techniczny muru. Podczas wykonywania próbnych przewiertów ocenić stopień jednorodności muru, występowania rys, spękań, pustek, kawern. Ustalić przebieg instalacji. Praktycznie kaŝdy mur naleŝy traktować jednostkowo. Indywidualnego potraktowania wymagają mury z pustką powietrzną lub mające dobrej jakości warstwę licową, rdzeń zaś wypełniony luźnym materiałem. Konieczna jest wtedy wstępna iniekcja płynnym, bezskurczowym materiałem 24
