1 INDUSTRIA PROJECT Sp. z o.o Gdańsk Al. Zwycięstwa 46/1, T. +48 (0) , F. +48 (0) biuro@ibg.gda.pl, INWESTOR: TEMAT: BRANŻA: 12 TERENOWY ODDZIAŁ LOTNISKOWY UL. NOWOWIEJSKA 28A WARSZAWA BUDOWA PŁASZCZYZNY POSTOJU ORAZ OBIEKTÓW KUBA- TUROWYCH DLA SŁUŻB RATOWNICTWA LOTNISKOWEGO NA TERENIE JEDNOSTKI WOJSKOWEJ 1131, MIŃSK MAZOWIECKI, WOJ. MAZOWIECKIE, POW MIŃSKI, GM. MIŃSK MAZOWIECKI, dz. nr 535/8; obręb 0020 Janów ARCHITEKTURA TYTUŁ: WYKAZ PIERWSZEGO WYPOSAŻENIA PROJEKT NR : IBG P / 095 /13

2 SYMBOL NAZWA POMIESZCZENI A WIDOK OPIS SZTUK I KOLOROSTYKA, UWAGI S1 Stół Jadalnia - Stół o wymiarach ok. 200 x 90 x 85 cm - Stoły mają być systemowe, przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. - Różnorodność dostępnej palety wykończeń ma gwarantować możliwość zastosowania systemu w pomieszczeniach o standardowym jak i wysokim stopniu prestiżu. - Konstrukcja ma być wykonana z profili stalowych o przekroju kwadratowym lub okrągłym. - System ma posiadać certyfikat zgodności z normami: PN-EN 15373:2007, PN-EN 1728:2004, PN-EN 1022:2007, PN-EN 15372:2008 wystawiony przez niezależną jednostkę uprawniona do certyfikacji. 2 Blat - płyta kolorze z palety RAL, lub brzoza Konstrukcja - szara, malowana proszkowo, lub chromowana S2 Stół Pom. socjalne - Stolik o wymiarach ok. 100 x 100 x 45 cm - Stoły mają być systemowe, przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. - Różnorodność dostępnej palety wykończeń ma gwarantować możliwość zastosowania systemu w pomieszczeniach o standardowym jak i wysokim stopniu prestiżu. - Konstrukcja ma być wykonana z profili stalowych o przekroju kwadratowym lub okrągłym. - System ma posiadać certyfikat zgodności z normami: PN-EN 15373:2007, PN-EN 1728:2004, PN-EN 1022:2007, PN-EN 15372:2008 wystawiony przez niezależną jednostkę uprawniona do certyfikacji. 1 Blat - płyta laminowana brzoza lub w kolorze z palety RAL (szary) Konstrukcja - szara, malowana proszkowo, lub chromowana 2

3 SYMBOL K1 Krzesło jadalnia NAZWA POMIESZCZENI A WIDOK OPIS SZTUKI Jadalnia System krzeseł jadalnianych ma być przeznaczony do intensywnej eksploatacji w budynkach użyteczności publicznej. Krzesła maja posiadać certyfikat zgodności z normami dotyczącymi jakości: PN-EN 13761:2004 oraz PN-EN 1022:2005 wystawione przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Konstrukcja ma być wykonana z profili stalowych okrągłych o średnicy 19mm. Wszystkie spawy mają być wykonane w sposób niewidoczny (gładkie i niewystające poza obrys profilu). Stopki mają być zakończone nakładkami z tworzywa sztucznego, zabezpieczającymi posadzkę. Stelaż ma być mocowany do siedziska w taki sposób, że od strony osoby siedzącej niewidoczne są śruby łączące (widoczna lita sklejka). Do stelaża mają być przymocowane filcowe osłonki zabezpieczające stelaż i siedzisko przed zarysowaniem przy sztaplowaniu. Siedzisko i oparcie ma być wykonane z jednego kawałka ergonomicznie profilowanej w trzech wymiarach sklejki. W standardzie sklejka ma być zabezpieczona wysokiej jakości lakierem bezbarwnym, odpornym na promienie UV. KOLOROSTYKA, UWAGI 12 konstrukcja - chrom siedzisko - brzoza 3

4 Kształt siedziska i oparcia ma być prostokątny o takiej samej szerokości siedziska i oparcia, SZ 1 Szafa Pom. socjalne Dyżurka - Szafa o wymiarach 120 x 40x 180 cm - Szafy mają być systemowe, przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. - Szafy mają posiadać certyfikat zgodności z normą dotyczącą jakości mebli biurowych: PN-EN :2006 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). - Obudowa i drzwi mają być wykonane z płyty wiórowej, trójwarstwowej, grubości 18mm. - Półki maja być wykonane z płyty wiórowej, trójwarstwowej, grubości min 22mm. - Plecy wykonane z płyty wiórowej trójwarstwowej, grubości min 12 mm. - Wszystkie płyty mają być laminowane, wykończone tzw. melaminą. - Wszystkie widoczne krawędzie mają być oklejone listwą PCV lub PP w kolorze płyt zapobiegającemu przypadkowemu wyszarpnięciu, jednocześnie zapewniające docisk boku szafy do półki wraz ze zwiększeniem obciążenia półki. - Szafy maja być wyposażone w cokół z tworzywa sztucznego. - Szafy mają posiadać 4 nóżki zakończone plastikowymi talerzykami, zapewniające możliwość przesunięcia szafy bez zniszczenia posadzki. 3 Rama - płyta kolorze z palety RAL Drzwi - płyta kolorze brzozy lub z palety RAL Półka - płyta kolorze z palety RAL Cokół w kolorze zgodnym z kolorem ramy 4

5 SYMBOL NAZWA POMIESZCZENI A WIDOK OPIS SZTUKI KOLOROSTYKA, UWAGI Sz 2 Szafa Dyżurka Dowódca GRL - Niska szafa o wymiarach 80 x 45 x 45 cm - Szafa o konstrukcji analogicznej do SZ 2 - Drzwiczki pojedyncze 7 Rama - płyta kolorze z palety RAL Drzwi - płyta kolorze brzozy lub z palety RAL Półka - płyta kolorze z palety RAL Cokół w kolorze zgodnym z kolorem ramy SF1 Sofa Pom. socjalne - Sofa z dwoma oparciami. - Siedzisko i oparcia mają być wykonane z pianki poliuretanowej o wysokiej gęstości, tapicerowanej tkaniną standardową o wysokiej wytrzymałości na ścieranie. 2 Tapicerka - w kolorze ciemnym, szarym KON 1 Kontener Pom. wypoczynku - Kontenery mają posiadać wysokość dostosowaną do łóżek. - Kontenery mają być wykonane w technologii zapewniającej długoletnią trwałość w warunkach intensywnej eksploatacji w obiektach użyteczności publicznej. - Obudowa i fronty maja być wykonane z płyty wiórowej grubości 18mm, plecy kontenera z płyty wiórowej grubości 12mm. - Wszystkie widoczne krawędzie są trwale zabezpieczone doklejką PCV lub PP w kolorze płyty. - Kontenery mają być wyposażone w kółka z tworzywa sztucznego o średnicy 65mm, dwa przednie 12 Konstrukcja - laminowana płyta wiórowa w kolorze z palety RAL (szary) 5

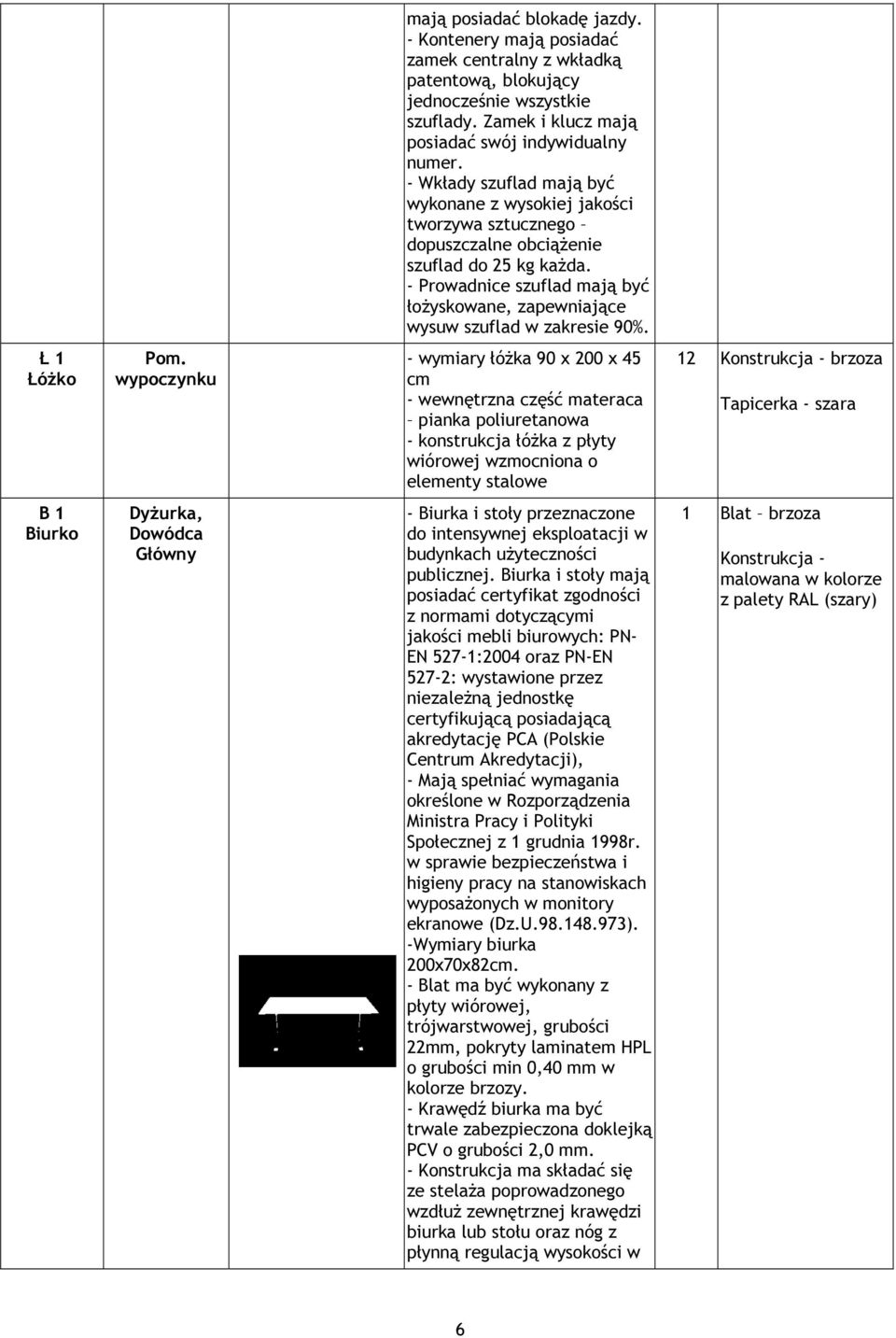

6 mają posiadać blokadę jazdy. - Kontenery mają posiadać zamek centralny z wkładką patentową, blokujący jednocześnie wszystkie szuflady. Zamek i klucz mają posiadać swój indywidualny numer. - Wkłady szuflad mają być wykonane z wysokiej jakości tworzywa sztucznego dopuszczalne obciążenie szuflad do 25 kg każda. - Prowadnice szuflad mają być łożyskowane, zapewniające wysuw szuflad w zakresie 90%. Ł 1 Łóżko Pom. wypoczynku - wymiary łóżka 90 x 200 x 45 cm - wewnętrzna część materaca pianka poliuretanowa - konstrukcja łóżka z płyty wiórowej wzmocniona o elementy stalowe 12 Konstrukcja - brzoza Tapicerka - szara B 1 Biurko Dyżurka, Dowódca Główny - Biurka i stoły przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. Biurka i stoły mają posiadać certyfikat zgodności z normami dotyczącymi jakości mebli biurowych: PN- EN 527-1:2004 oraz PN-EN 527-2: wystawione przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji), - Mają spełniać wymagania określone w Rozporządzenia Ministra Pracy i Polityki Społecznej z 1 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). -Wymiary biurka 200x70x82cm. - Blat ma być wykonany z płyty wiórowej, trójwarstwowej, grubości 22mm, pokryty laminatem HPL o grubości min 0,40 mm w kolorze brzozy. - Krawędź biurka ma być trwale zabezpieczona doklejką PCV o grubości 2,0 mm. - Konstrukcja ma składać się ze stelaża poprowadzonego wzdłuż zewnętrznej krawędzi biurka lub stołu oraz nóg z płynną regulacją wysokości w 1 Blat brzoza Konstrukcja - malowana w kolorze z palety RAL (szary) 6

7 zakresie 60-82cm. Całość ma być w kolorze RAL. - Nogi okrągłe - Stelaż ma być wykonany z zamkniętego profilu stalowego o przekroju prostokąta. Ze względów jakościowych rama stelaża nie jest spawana (łączenia wykonane są przy pomocy mimośrodów), zapewniając tym samym jednorodność konstrukcji. Nogi biurka mają być przykręcane do stelaża, a nie do blatu dzięki temu jest zwiększona wytrzymałość i trwałość mebla oraz łatwość przeprowadzenia wielokrotnego rozmontowania i zmontowania biurka bez pogorszenia jego stabilności i jakości. Gniazda mocowania nóg w stelażu muszą być wykonane z metalu (optymalnie powinien to być odlew żeliwny lub aluminiowy), okrągły, idealnie spasowany ze średnicą nogi tak, aby po przykręceniu nogi nie było żadnej szczeliny i noga była sztywna w gnieździe. Biurka przystosowane są do zastosowania pionowego i/lub poziomego systemu prowadzenia okablowania strukturalnego. SB 1 Stół bilardowy Pom. socjalne -Wymiary stołu 274 x137 cm - Stół bilardowy składa się z ogólnego szkieletu, nałożonej na niego płyty. Na płytę naciągnięte jest sukno, a z każdego boku na stół założone są bandy. W rogach stołu, oraz na środku dłuższego boku, znajdują się łuzy. Ogólny szkielet stołu wykonany jest z mocnego materiału, gdyż musi on utrzymać ciężką płytę kamienną. W zależności od rozmiarów stołu i płyty, stół bilardowy może posiadać 4, 6 lub 8 nóg. - Najczęściej stosowane materiały do wykonania szkieletu stołu to drewno, laminat, fornir, lub też drewno w połączeniu z metalem. 1 Według dobranego producenta stołu 7

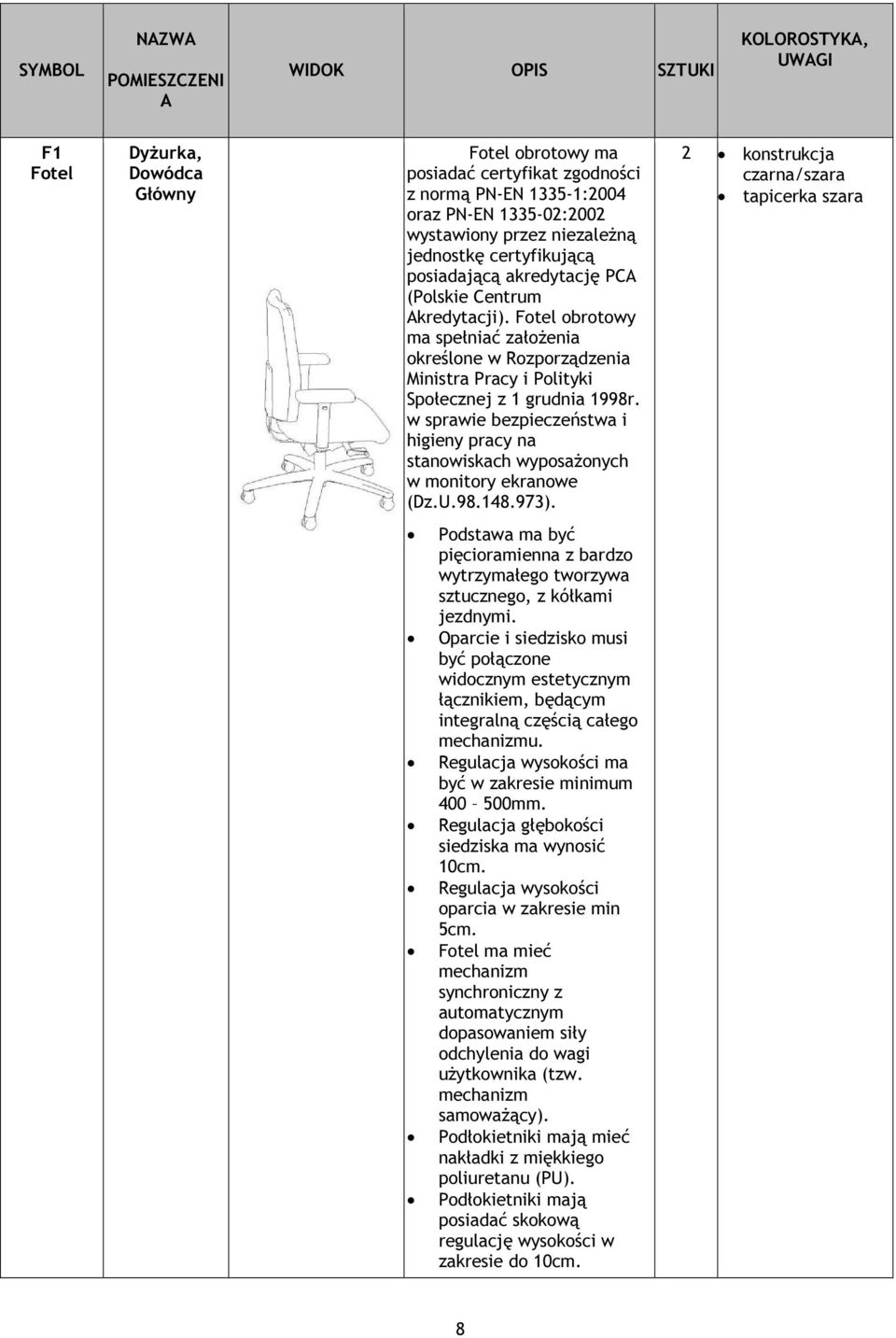

8 SYMBOL NAZWA POMIESZCZENI A WIDOK OPIS SZTUKI KOLOROSTYKA, UWAGI F1 Fotel Dyżurka, Dowódca Główny Fotel obrotowy ma posiadać certyfikat zgodności z normą PN-EN :2004 oraz PN-EN :2002 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Fotel obrotowy ma spełniać założenia określone w Rozporządzenia Ministra Pracy i Polityki Społecznej z 1 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). 2 konstrukcja czarna/szara tapicerka szara Podstawa ma być pięcioramienna z bardzo wytrzymałego tworzywa sztucznego, z kółkami jezdnymi. Oparcie i siedzisko musi być połączone widocznym estetycznym łącznikiem, będącym integralną częścią całego mechanizmu. Regulacja wysokości ma być w zakresie minimum mm. Regulacja głębokości siedziska ma wynosić 10cm. Regulacja wysokości oparcia w zakresie min 5cm. Fotel ma mieć mechanizm synchroniczny z automatycznym dopasowaniem siły odchylenia do wagi użytkownika (tzw. mechanizm samoważący). Podłokietniki mają mieć nakładki z miękkiego poliuretanu (PU). Podłokietniki mają posiadać skokową regulację wysokości w zakresie do 10cm. 8

9 Oparcie musi wysokość min 55cm, a jego szerokość min 40cm. Tapicerka o wysokiej wytrzymałości na ścieranie. SS 1 Szafka strażacka Szatnie - Szerokości 40cm, - Wieniec dolny szafy wykonany z blachy stalowej gr. 1,5 mm, pozostałe elementy z blachy gr. 1,0 mm. - Skrytka zamykana zamkiem cylindrycznym ryglowanym w jednym punkcie. - Pod skrytką półka z drążkiem ubraniowym. - Na wieńcu górnym montowany uchwyt do hełmu. 20 Kolor szary RAL 7046 KO1 Kosz na śmieci Szatnie, Dyżurka, Dowódca Główny, Pom. wypoczynku, Pom. socjalne - Kosz na śmieci wysokości 34 cm - Kosz stalowy - Epoksydowa powłoka proszkowa 9 Kolor biały L1 Lampka biurkowa Dyżurka, Dowódca Główny 2 9

10 WYPOSAŻONIE ŁAZIENEK SYMBOL NAZWA POMIESZCZEN IA WIDOK OPIS SZTUKI KOLOR OSTYKA, UWAGI SZ1 Szczotka toaletowa Łazienki 6 Stal nierdze wna PM1 Dozownik mydła Łazienki, Kuchnia Uruchamiany dłonią 9 Stal nierdze wna SR1 Suszarka do rąk Łazienki 8 Stal nierdze wna Lustro nad umywalką Bateria umywalkowa Bateria prysznicowa Łazienki 7 Prostok ątne, bez faz 9 Stal chromo wana 2 Stal chromo wana 10

11 ZABUDOWA KUCHENNA SzKs1 Szafka kuchenna stojąca SzKs2 Szafka kuchenna stojąca SzKs3 Szafka kuchenna stojąca SzKw1 Szafka kuchenna wisząca wymiary 30 x 60 x 86 cm Drzwi: Części główne: Płyta pilśniowa Bok frontu/krawędź: folia Bok tyłu: folia melaminowa Obudowa szafki: Rama: płyta wiórowa, tworzywo polipropylenowe, folia melaminowa Tył: Płyta pilśniowa, farba akrylowa Półka: płyta wiórowa, folia melaminowa, tworzywo polipropylenowe wymiary 60 x 60 x 86 cm Drzwi: Części główne: Płyta pilśniowa Bok frontu/krawędź: folia Bok tyłu: folia melaminowa Obudowa szafki: Rama: płyta wiórowa, tworzywo polipropylenowe, folia melaminowa Tył: Płyta pilśniowa, farba akrylowa Półka: płyta wiórowa, folia melaminowa, tworzywo polipropylenowe wymiary 80 x 60 x 86 cm Drzwi: Części główne: Płyta pilśniowa Bok frontu/krawędź: folia Bok tyłu: folia melaminowa Obudowa szafki: Rama: płyta wiórowa, tworzywo polipropylenowe, folia melaminowa Tył: Płyta pilśniowa, farba akrylowa Półka: płyta wiórowa, folia melaminowa, tworzywo polipropylenowe wymiary 30 x 37 x 70 cm Drzwi: Części główne: Płyta pilśniowa Bok frontu/krawędź: folia Bok tyłu: folia melaminowa Obudowa szafki: Rama: płyta wiórowa, tworzywo polipropylenowe, folia melaminowa Tył: Płyta pilśniowa, farba akrylowa Półka: płyta wiórowa, folia melaminowa, tworzywo polipropylenowe 4 kolor biały 6 kolor biały 14 kolor biały 4 kolor biały 11

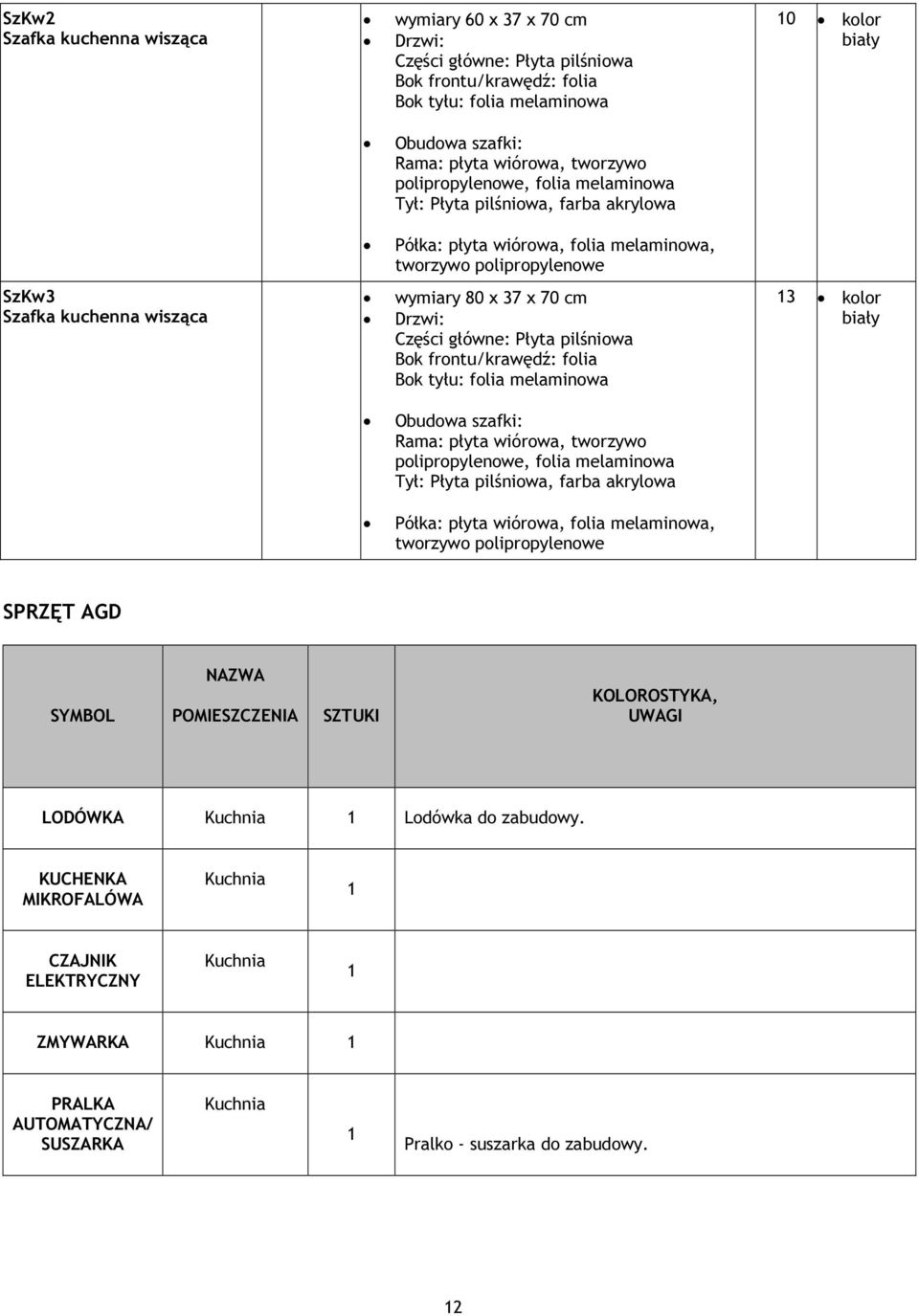

12 SzKw2 Szafka kuchenna wisząca SzKw3 Szafka kuchenna wisząca wymiary 60 x 37 x 70 cm Drzwi: Części główne: Płyta pilśniowa Bok frontu/krawędź: folia Bok tyłu: folia melaminowa Obudowa szafki: Rama: płyta wiórowa, tworzywo polipropylenowe, folia melaminowa Tył: Płyta pilśniowa, farba akrylowa Półka: płyta wiórowa, folia melaminowa, tworzywo polipropylenowe wymiary 80 x 37 x 70 cm Drzwi: Części główne: Płyta pilśniowa Bok frontu/krawędź: folia Bok tyłu: folia melaminowa Obudowa szafki: Rama: płyta wiórowa, tworzywo polipropylenowe, folia melaminowa Tył: Płyta pilśniowa, farba akrylowa Półka: płyta wiórowa, folia melaminowa, tworzywo polipropylenowe 10 kolor biały 13 kolor biały SPRZĘT AGD SYMBOL NAZWA POMIESZCZENIA SZTUKI KOLOROSTYKA, UWAGI LODÓWKA Kuchnia 1 Lodówka do zabudowy. KUCHENKA MIKROFALÓWA Kuchnia 1 CZAJNIK ELEKTRYCZNY Kuchnia 1 ZMYWARKA Kuchnia 1 PRALKA AUTOMATYCZNA/ SUSZARKA Kuchnia 1 Pralko - suszarka do zabudowy. 12

13 SUSZARKA Kuchnia 1 ZLEW DWUKOMOROWY Z OCIEKACZEM 1 Zlew wykonany ze stali nierdzewnej wraz z baterią kuchenną. UMYWALKA CERAMICZNA Kuchnia 1 Umywalka podwieszana do blatu wraz z baterią. 13
