1 atalog produktów ISO / ASME ANSI

2 Spis treści Firma Diamond Chain Company 4 Diamentowa różnica 5 Obróbka 6 Łańcuchy Diamond zgodne z normą ISO/brytyjską 7 Łańcuchy Diamond z płytkami o obrysie owalnym zgodne z normą ISO/brytyjską 9 Łańcuchy Sapphire zgodne z normą ISO/brytyjską 9 Łańcuchy Diamond zgodne z normą ASME/ANSI Grube łańcuchy Diamond 12 Łańcuchy Diamond o wysokiej wytrzymałości/przeznaczone do podnoszenia 13 Łańcuchy Sapphire zgodne z normą ASME/ANSI 14 Pozostałe produkty 15

3 ażde powołanie jest wspaniałe, jeśli jest realizowane we wspaniały sposób. OLIVE WENDELL HOLMES W Diamond Chain Company, idea tworzenia najlepszych łańcuchów rolkowych na świecie jest realizowana przez zespoły ekspertówpasjonatów, dla których Państwa sukces jest celem ich codziennej pracy. To właśnie temu zaangażowaniu zaufali niektórzy z największych wynalazców, którzy zmieniali świat, polegając na naszych łańcuchach napędowych. Od czasów braci Wright i Henry ego Forda, po czasy obecne, łańcuchy rolkowe Diamond są obdarzane największym zaufaniem przez liderów światowego przemysłu wszędzie tam, gdzie liczy się przede wszystkim wydajność. 3

4 FIMA DIAMOND CHAIN COMPANY Firma Diamond Chain Company, założona 24 grudnia 1890 roku, jest jednym z najbardziej doświadczonych producentów łańcuchów rolkowych na świecie. ierując się zasadami największego doświadczenia, niedoścignionej jakości i niezrównanej wydajności, firma jako swój znak towarowy przyjęła diament będący symbolem perfekcji i stale przypominający o głównych wartościach wyznawanych w firmie. Obecnie, firma Diamond Chain Company wyznacza standardy dla wysoce wydajnych łańcuchów rolkowych, dzięki najdłuższemu w branży okresowi eksploatacji, najlepszym warunkom gwarancji i najszerszej ofercie produktów. Dlaczego warto wybrać łańcuchy Diamond? Produkcja najlepszych w branży łańcuchów rolkowych wymaga precyzji i dyscypliny: po pierwsze, należy wyznaczyć najwyższe standardy dotyczące jakości materiałów, produkcji i końcowego montażu, a po drugie, zapewnić stałą zgodność z tymi standardami. Problem powstający podczas wyboru łańcucha rolkowego polega na tym, że różnica pomiędzy najlepszym łańcuchem w branży, a innymi dostępnymi na rynku nie jest widoczna od razu, lecz dopiero w trakcie eksploatacji. Jeżeli chodzi o firmę Diamond Chain Company, łańcuchy rolkowe są naszą pasją, naszym najważniejszym celem i naszym powołaniem. Firma Diamond Chain opracowała procesy projektowania i produkcji konieczne do wytwarzania łańcuchów rolkowych o stałej, wysokiej jakości i wydajności. Wiemy, że nasze procesy i produkty nie ustępują żadnym innym. Jesteśmy tego tak pewni, że na nasze produkty udzielamy najlepszych w branży gwarancji obejmujących wady materiałowe i wykonawcze. Od momentu założenia firmy, po osiągnięcia przez nią statusu lidera branży, łańcuchy Diamond były obdarzane największym zaufaniem wszędzie tam, gdzie liczy się przede wszystkim wydajność. 4 Nic nie jest trwalsze od diamentu

5 DIAMENTOWA ÓŻNICA Wybór materiałów i produkcja Własne standardy jakości materiałów i procesy produkcji stosowane w firmie Diamond Chain Company stanowią istotę Diamentowej różnicy. Diamentowa różnica zaczyna się od surowców ściśle spełniających standardy dotyczące gatunku stali, właściwości mechanicznych oraz procentowej zawartości węgla i innych składników stopu, co pozwala zminimalizować ilość zanieczyszczeń mających wpływ na wytrzymałość na rozciąganie i wytrzymałość zmęczeniową. Dzięki tym własnym standardom komponenty wytwarzane przez firmę Diamond Chain odznaczają się mniejszą zmiennością parametrów podczas procesów obróbki mechanicznej i montażu gotowego produktu, co zapewnia jego niezrównaną jakość, wydajność i żywotność. Śrutowanie Śrutowanie to proces, w którym metalowe komponenty są obrzucane kulkami, w celu otrzymania warstwy, w której występują naprężenia własne ściskające, oraz w celu zmniejszenia ryzyka uszkodzenia materiału w wyniku zmęczenia. Firma Diamond Chain używa zaprojektowanych przez siebie śrutowników, które zapewniają stałe natężenie i obszar śrutowania. Smarowanie Obróbka cieplna Firma Diamond Chain rozumie znaczenie odpowiedniego smarowania i jego wpływ na okres eksploatacji. Firma Diamond stosuje zarówno własną mieszaninę smarującą, jak i proces hot dip (zanurzanie w gorącej mieszaninie smarującej) w odniesieniu do wszystkich smarowanych łańcuchów rolkowych. Proces hot dip zapewnia całkowite pokrycie wszystkich elementów i maksymalną retencję powierzchniową po zakończeniu procesu. Specjalne dodatki, zawarte w mieszaninie smarującej, zapewniają większą ochronę przed korozją i wydłużają czas eksploatacji. Wstępne naprężanie Ostatnim etapem produkcji i montażu każdego produktu firmy Diamond Chain jest proces wstępnego naprężania. Podczas wstępnego naprężania stosowane jest obciążenie bliskie maksymalnemu zalecanemu obciążeniu eksploatacyjnemu w celu dokładnego osadzenia sworzni i tulejek oraz wyeliminowania ewentualnego początkowego wydłużenia łańcucha. Firma Diamond Chain poddaje wszystkie elementy łańcuchów rolkowych obróbce cieplnej. Dzięki użyciu specjalnych pieców do nawęglania działających w precyzyjnie określonych temperaturach oraz ścisłej kontroli atmosfery i warunków chłodzenia elementy są maksymalnie penetrowane węglem w celu uzyskania powierzchni wysokowęglowej i rdzenia niskowęglowego, co zapewnia większą wytrzymałość na zużycie i zmęczenie. CZAS Dodatkowy czas eksploatacji 5

6 OBÓBA Diamond Chain Company wytwarza produkty o stale wysokiej jakości dzięki ścisłej kontroli każdego etapu procesu obróbki. Cały proces przetwarzania surowców w gotowe elementy jest monitorowany przy użyciu 71-punktowego systemu kontroli jakości, który gwarantuje, że na etapie montażu używane są wyłącznie zakwalifikowane części. 1. PŁYTI: Wewnętrzne i zewnętrzne płytki przechodzą przez czteroetapowy proces wykonywania otworów. Ten wieloetapowy proces gwarantuje maksymalną powierzchnię nośną, która jest prosta, gładka i pozbawiona zadziorów SWOZNIE: Precyzyjne szlifowanie zapewnia dokładne dopasowanie i płynny przesuw. 3. OLI: Jednolita konstrukcja rolek i ścisła kontrola wymiarów umożliwiają wyciskanie niemal idealnie okrągłego kształtu. 4. TULEJI: ontrola wymiarów umożliwia wyciskanie koncentrycznych tulejek o jednolitej grubości ścianek zapewniających płynny przesuw. Niemal idealnie okrągły kształt tulejki zwiększa skuteczną powierzchnię nośną sworznia Wieloetapowy proces wykonywania otworów w łańcuchach Diamond 1. Przebijanie: jego wynikiem jest otwór o ograniczonej powierzchni nośnej. 2. Operacja wygładzania: wynikiem tej operacji jest większa stykowa powierzchnia nośna i wyższa jakość powierzchni. 3. Operacja wybijania: wynikiem tej operacji jest otwór o maksymalnej powierzchni styku, która jest gładka i pozbawiona zadziorów. 4. Operacja ponownego wybijania: ta końcowa operacja służy do ostatecznego wykończenia i wypolerowania otworu w celu otrzymania dodatkowej warstwy, w której występują własne naprężenia ściskające. OPEACJA PZEBIJANIA OPEACJA WYGŁADZANIA OPEACJA WYBIJANIA Płytka ogniwa Stempel przebijający Płytka ogniwa Stempel wygładzający Płytka ogniwa ulka wybijająca (wybijak) Powierzchnia przerwania Powierzchnia nośna Powierzchnia przerwania Powierzchnia nośna Powierzchnia przerwania Powierzchnia nośna 6

7 ŁAŃCUCHY DIAMOND ZGODNE Z NOMĄ ISO/BYTYJSĄ Łańcuchy Diamond zgodne z normą ISO/brytyjską są produkowane zgodnie z wymiarami metrycznymi określonymi w normie Międzynarodowej Organizacji Normalizacyjnej (IS 606, BS228, DIN 8187), aby zapewnić zgodność wymiarów, współpracę z częściami innych producentów i dopasowanie do kół łańcuchowych. W Lc L H t d1 d2 Lc W L T t d1 d2 T Wymiary w mm Numer w normie ISO olka W min. mm d1 maks. mm L maks. mm Lc maks. mm mm 7

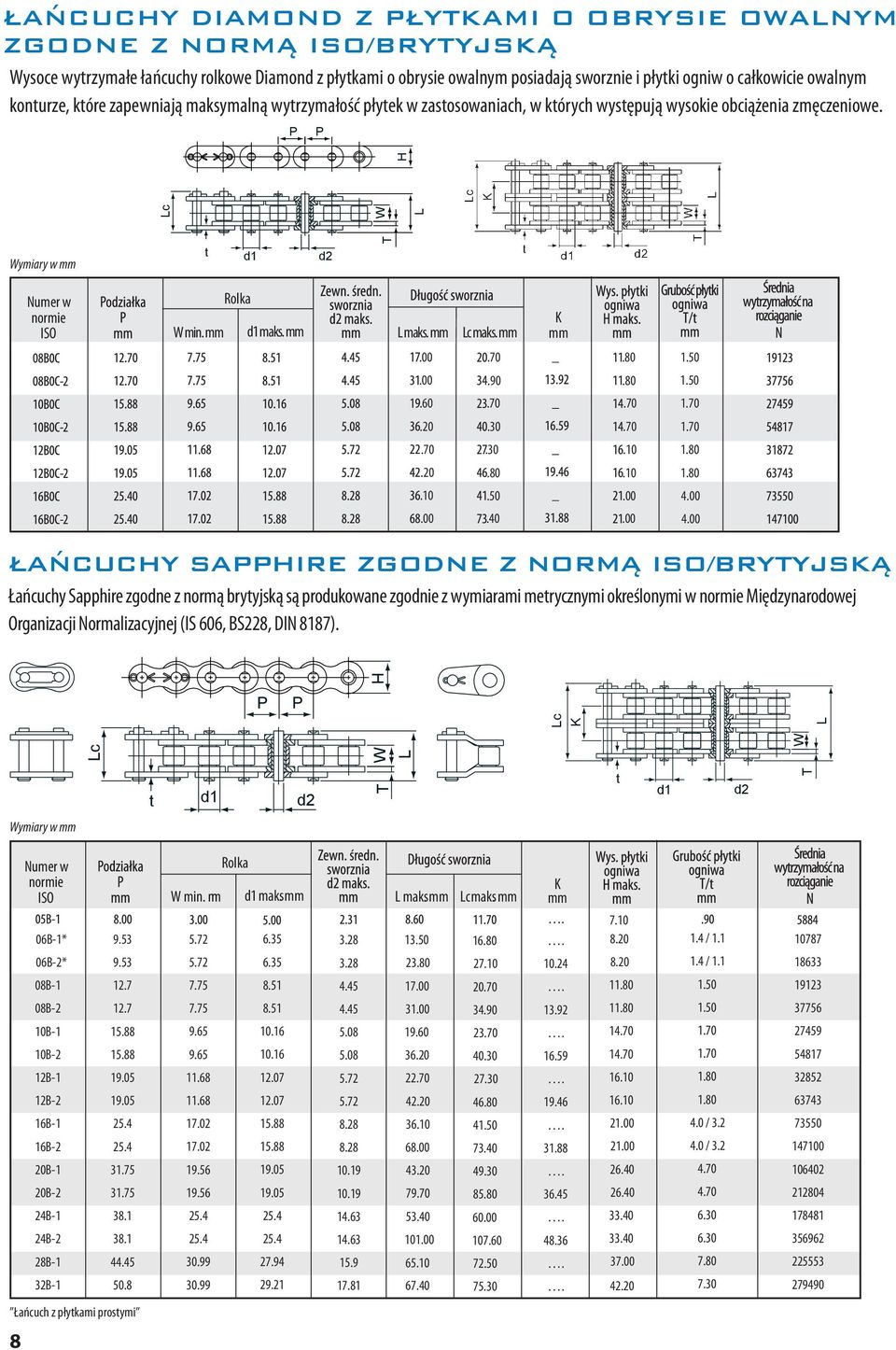

8 ŁAŃCUCHY DIAMOND Z PŁYTAMI O OBYSIE OWALNYM ZGODNE Z NOMĄ ISO/BYTYJSĄ Wysoce wytrzymałe łańcuchy rolkowe Diamond z płytkami o obrysie owalnym posiadają sworznie i płytki ogniw o całkowicie owalnym konturze, które zapewniają maksymalną wytrzymałość płytek w zastosowaniach, w których występują wysokie obciążenia zmęczeniowe. P P Lc W L H Wymiary w mm t d1 d2 T Numer w normie ISO olka W min. mm d1 maks. mm L maks. mm Lc maks. mm mm ŁAŃCUCHY SAPPHIE ZGODNE Z NOMĄ ISO/BYTYJSĄ Łańcuchy Sapphire zgodne z normą brytyjską są produkowane zgodnie z wymiarami metrycznymi określonymi w normie Międzynarodowej Organizacji Normalizacyjnej (IS 606, BS228, DIN 8187). H Lc W L W Lc L t d1 d2 T t d1 d2 T Wymiary w mm Numer w normie ISO 06B-1* 06B-2* 08B-1 08B-2 10B-1 10B-2 12B-1 12B-2 16B-1 16B-2 20B-1 20B-2 24B-1 24B-2 28B-1 32B olka W min. m d1 maks. mm L maks. mm Lc maks. mm mm / / / / Łańcuch z płytkami prostymi 8

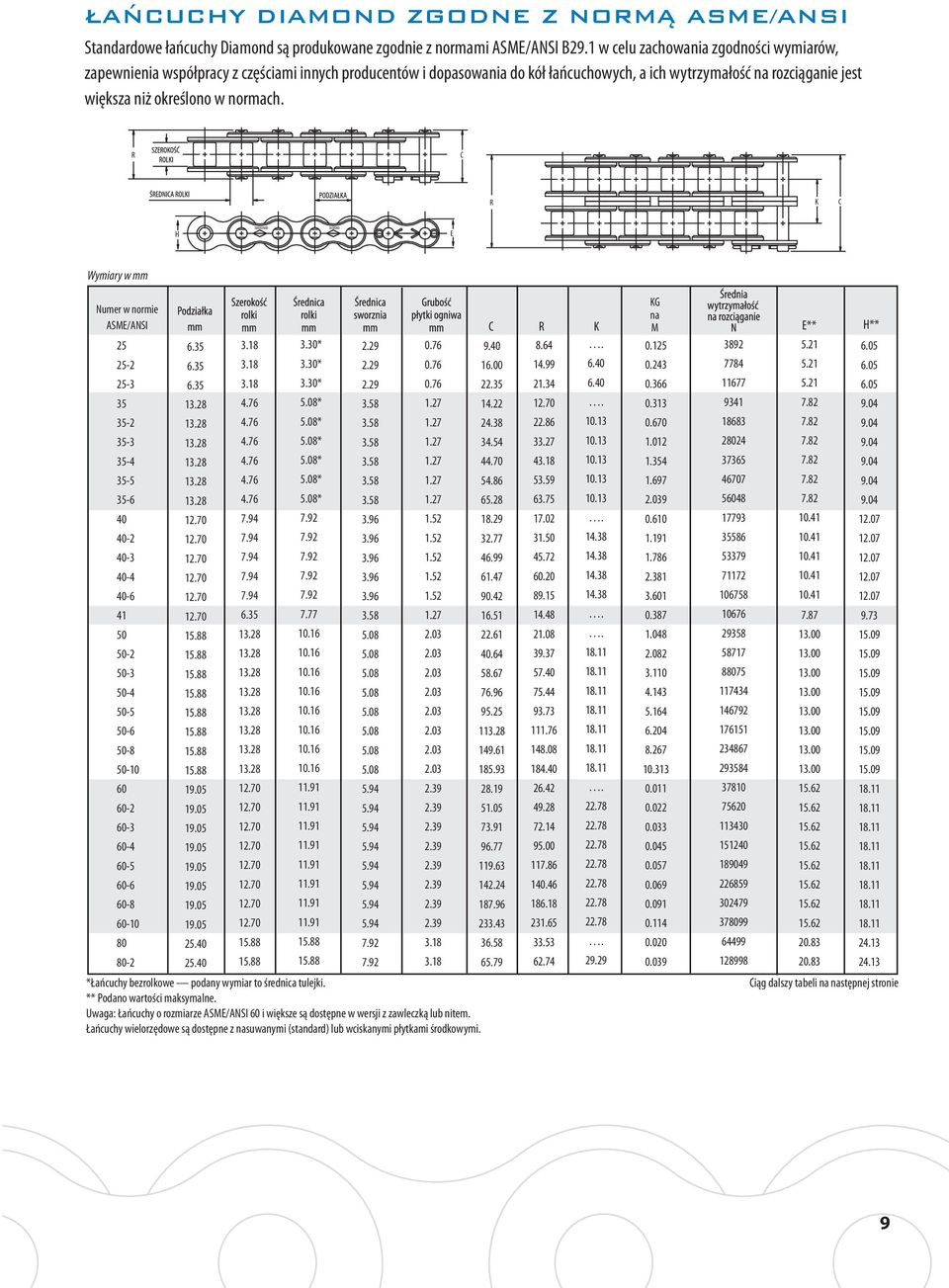

9 ŁAŃCUCHY DIAMOND ZGODNE Z NOMĄ ASME/ANSI Standardowe łańcuchy Diamond są produkowane zgodnie z normami ASME/ANSI B29.1 w celu zachowania zgodności wymiarów, zapewnienia współpracy z częściami innych producentów i dopasowania do kół łańcuchowych, a ich wytrzymałość na rozciąganie jest większa niż określono w normach. C C H DIAMONDD IAMOND E Wymiary w mm Numer w normie ASME/ANSI C * * * * * * * * * *Łańcuchy bezrolkowe podany wymiar to średnica tulejki. ** Podano wartości maksymalne. Uwaga: Łańcuchy o rozmiarze ASME/ANSI 60 i większe są dostępne w wersji z zawleczką lub nitem. Łańcuchy wielorzędowe są dostępne z nasuwanymi (standard) lub wciskanymi płytkami środkowymi. G na M E** H** Ciąg dalszy tabeli na następnej stronie 9

10 10 ŁAŃCUCHY DIAMOND ZGODNE Z NOMĄ ASME/ANSI ** Podano wartości maksymalne. Uwaga: Łańcuchy o rozmiarze ASME/ANSI 60 i większe są dostępne w wersji z zawleczką lub nitem. Łańcuchy wielorzędowe są dostępne z nasuwanymi (standard) lub wciskanymi płytkami środkowymi. Wymiary w mm C C H E DIAMONDD IAMOND E** H** Numer w normie ASME/ANSI G na M

11 GUBE ŁAŃCUCHY DIAMOND Jedno- i wielorzędowe Grube łańcuchy Diamond są produkowane zgodnie z normami ASME/ANSI B29.1, ale stosowane są w nich grubości płytek podane w normach dla kolejnego, większego rozmiaru. Grube łańcuchy są przeznaczone dla zastosowań, w których występują silne wstrząsy, przypadki nagłego uruchomienia i zatrzymania oraz przesuw do przodu i do tyłu. C C H DIAMONDD IAMOND E Wymiary w mm Numer w normie ASME/ANSI 60H 60H-2 60H-3 60H-4 80H 80H-2 80H-3 80H-4 100H 100H-2 100H-3 100H-4 120H 120H-2 120H-3 120H-4 120H-6 140H 140H-2 140H-3 140H-4 160H 160H-2 160H-3 160H-4 180H 180H-2 180H-3 200H 200H-2 200H-3 240H G na M E* H* ** Podano wartości maksymalne. Uwaga: Łańcuchy o rozmiarze ASME/ANSI 60 i większe są dostępne w wersji z zawleczką lub nitem. Łańcuchy wielorzędowe są dostępne z nasuwanymi (standard) lub wciskanymi płytkami środkowymi. 11

12 ŁAŃCUCHY DIAMOND O WYSOIEJ WYTZYMAŁOŚCI/DO PODNOSZENIA Łańcuchy Diamond o wysokiej wytrzymałości/do podnoszenia są produkowane zgodnie z normami ASME/ANSI B29.1 oraz są przeznaczone do dużych obciążeń lub podnoszenia. Łańcuchy napędowe o wysokiej wytrzymałości (HS) i o wysokiej wytrzymałości z płytkami o obrysie owalnym (HSOC) Łańcuchy napędowe Diamond o wysokiej wytrzymałości i o wysokiej wytrzymałości z płytkami o obrysie owalnym są produkowane zgodnie z normami ASME/ANSI B29.1. W tych łańcuchach napędowych stosowane są hartowane sworznie ze stali średniowęglowej, które zapewniają większą nośność roboczą i wytrzymałość w porównaniu do standardowych, ciężkich łańcuchów w zastosowaniach, w których występują duże obciążenia i ruch pulsacyjny. Łańcuchy napędowe o wysokiej wytrzymałości z płytkami o obrysie owalnym posiadają sworznie i płytki ogniw o całkowicie owalnym konturze, zapewniające maksymalną wytrzymałość płytek w zastosowaniach, w których występują wysokie obciążenia zmęczeniowe. C C H DIAMOND DIAMOND E Wymiary w mm Numer w normie ASME/ANSI 60HS 60HSOC 80HS 80HSOC 100HS 100HSOC 120HS 140HS 160HS 180HS 200HS 200HS-2 200HS-3 240HS G na M E** H** * Podano wartości maksymalne. Uwaga: W przypadku zastosowań wymagających łańcuchów o wysokiej wytrzymałości lub łańcuchów do podnoszenia nie zaleca się stosowania półogniw ani nasuwanych ogniw łączących

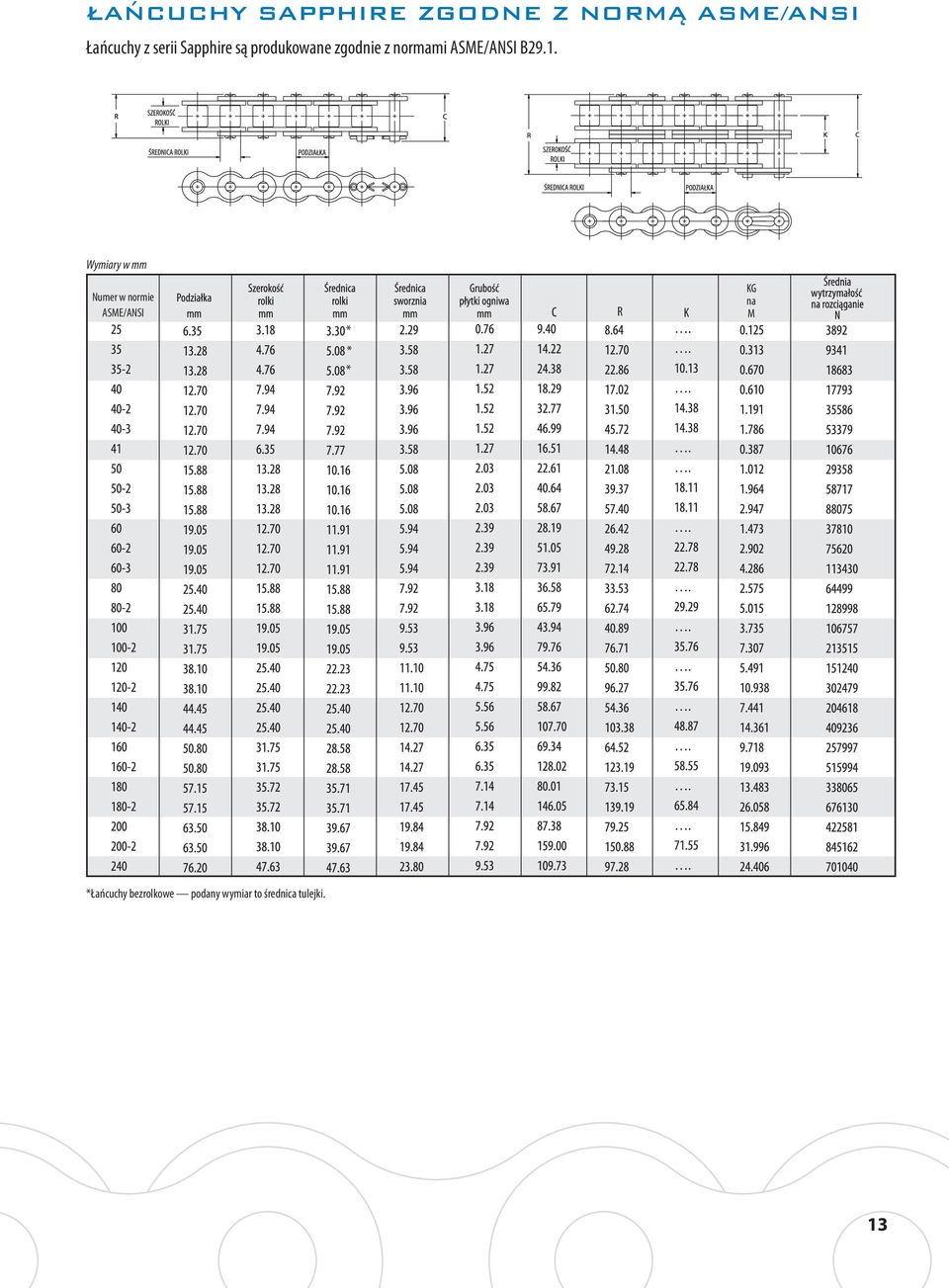

13 ŁAŃCUCHY SAPPHIE ZGODNE Z NOMĄ ASME/ANSI Łańcuchy z serii Sapphire są produkowane zgodnie z normami ASME/ANSI B29.1. Wymiary w mm Numer w normie ASME/ANSI * G na M * * *Łańcuchy bezrolkowe podany wymiar to średnica tulejki. 13

14 POZOSTAŁE PODUTY FIMY DIAMOND CHAIN COMPANY Oprócz artykułów opisanych szczegółowo w niniejszym katalogu, firma Diamond Chain Company oferuje również następujące produkty: olnicze łańcuchy rolkowe zgodne z normą ASME/ANSI Firma Diamond Chain produkuje pełny asortyment przyłączy rolniczych, których można używać wraz ze standardowymi łańcuchami rolkowymi marki Diamond i Sapphire. Łańcuchy rolkowe z przyłączami Łańcuchy rolkowe firmy Diamond Chain o pojedynczej i podwójnej podziałce mogą być montowane z płytkami zaczepowymi lub przedłużonymi sworzniami. Odporne na korozję/wilgoć łańcuchy rolkowe zgodne z normą ASME/ANSI Firma Diamond Chain produkuje całą linię łańcuchów odpornych na korozję/wilgoć, przeznaczonych do stosowania w środowiskach, w których łańcuchy są wystawiane na działanie wilgoci lub czynników korozyjnych. Oferowane są łańcuchy ze stali nierdzewnej, niklowane oraz pokryte powłoką antykorozyjną opracowaną przez firmę Diamond Chain, składającą się z warstwy niklowo-cynkowej oraz warstwy z niesześciowartościowego chromu. Dostępne są również standardowe zaczepy. Łańcuchy rolkowe o podwójnej podziałce zgodne z normą ASME/ANSI Firma Diamond Chain oferuje napędowe i przenośnikowe łańcuchy rolkowe o podwójnej podziałce zarówno marki Diamond, jak i Sapphire. Łańcuchy napędowe posiadają ósemkowe płytki i są idealne do zastosowań rolniczych. Łańcuchy przenośnikowe są oferowane z płytkami o obrysie owalnym i mogą być wykonywane ze standardowymi lub powiększonymi rolkami oraz różnymi przyłączami. Łańcuchy przenośnikowe są przeznaczone do zastosowań, w których obciążenia są niewielkie, a prędkości przesuwu umiarkowane. Łańcuchy rolkowe dla przemysłu naftowego i gazowego zgodne z normą ASME/ANSI Firma Diamond Chain oferuje pełny asortyment wielorzędowych łańcuchów marki Diamond posiadających atest API (Amerykańskiego Instytutu Naftowego) i spełniających wymagania Specyfikacji 7F8. Diamond Chain produkuje również wąskie łańcuchy o podziałce 1 1/2 oraz 2 1/2 cala, przeznaczone do starszych urządzeń wiertniczych. Łańcuchy rolkowe ze szpilkami Łańcuchy ze szpilkami firmy Diamond Chain są produkowane na bazie łańcuchów Diamond o podziałce ANSI 60 i są dostępne z odginanymi, wyłamywanymi lub wykonanymi ze stali nierdzewnej szpilkami przenoszącymi. Przyłącza specjalne/wykonywane na zamówienie Diamond Chain produkuje różne przyłącza do zastosowań specjalnych, a także przyłącza wykonywane na zamówienie dla dowolnych zastosowań. Więcej informacji na temat firmy Diamond Chain Company oraz jej produktów i usług można uzyskać na stronie co.uk lub pod numerem telefonu

15 NOTATI 15

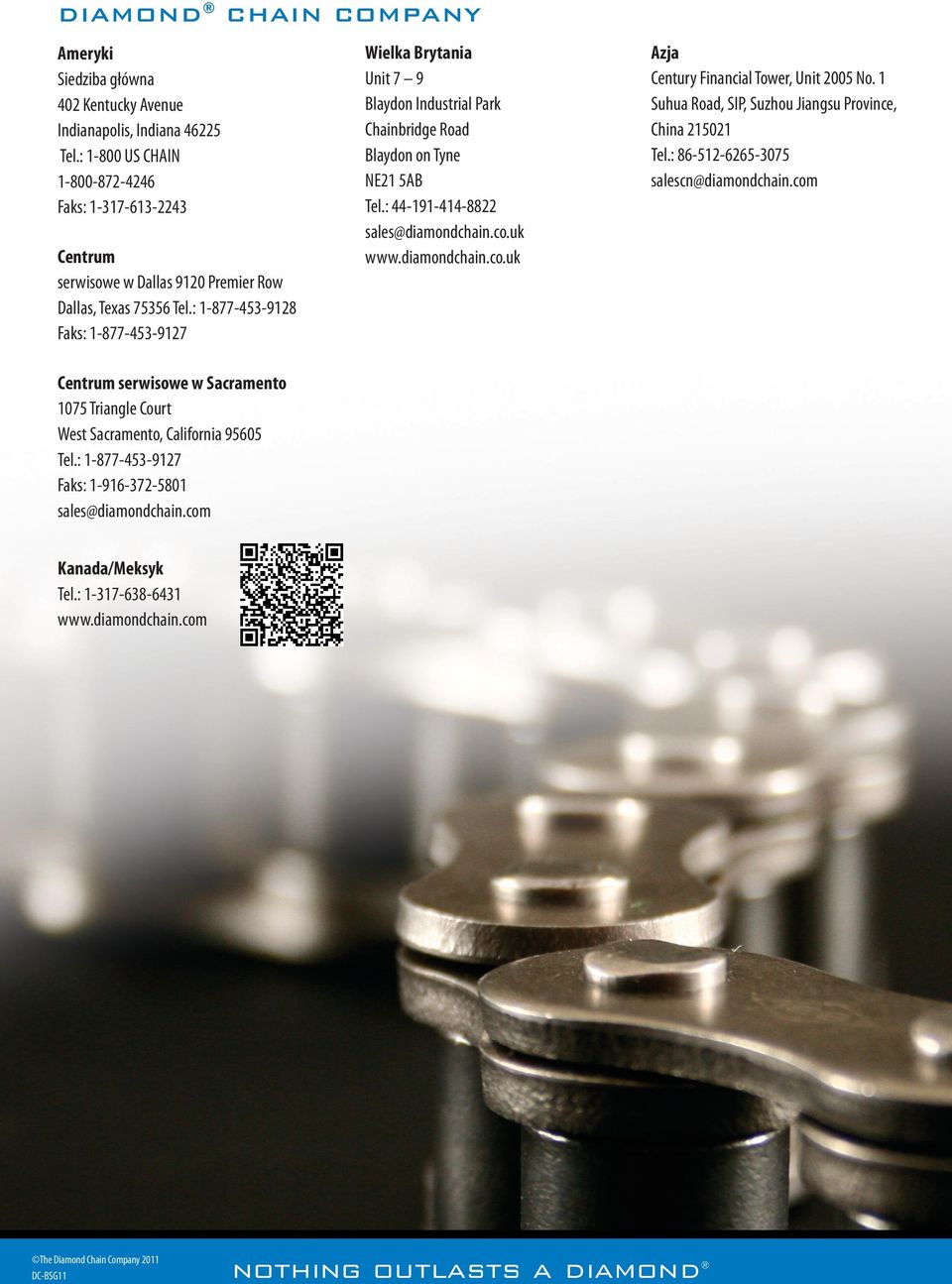

16 DIAMOND CHAIN COMPANY Ameryki Siedziba główna 402 entucky Avenue Indianapolis, Indiana Tel.: US CHAIN Faks: Centrum serwisowe w Dallas 9120 Premier ow Dallas, Texas Tel.: Faks: Wielka Brytania Unit 7 9 Blaydon Industrial Park Chainbridge oad Blaydon on Tyne NE21 5AB Tel.: sales@diamondchain.co.uk Azja Century Financial Tower, Unit 2005 No. 1 Suhua oad, SIP, Suzhou Jiangsu Province, China Tel.: salescn@diamondchain.com Centrum serwisowe w Sacramento 1075 Triangle Court West Sacramento, California Tel.: Faks: sales@diamondchain.com anada/meksyk Tel.: The Diamond Chain Company 2011 DC-BSG11 nothing outlasts a diamond
