1 ZNAK SPRAWY: ELST/PFZ/272-54/2018,PFZ WS ZAŁĄCZNIK NR 2 DO SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA PO MODYFIKACJI Przedmiotem Zamówienia jest wykonanie remontu balkonów zewnętrznych w Hotelu Krynica w Krynicy Zdroju polegający na: CZĘŚĆ A remoncie balkonów zewnętrznych, CZEŚĆ B malowaniu podpór stalowych na elewacji zewnętrznej, CZĘŚĆ C wykonaniu drewnianych przesłon oddzielających balkony, CZĘŚĆ A REMONT BALKONÓW ZEWNETRZNYCH 1. Remont polegać będzie na wykonaniu robót budowlanych w czynnym obiekcie. Przewidywany zakres prac obejmuje m.in.: m² powierzchni wymagającej remontu, zgodnie z poglądowymi zdjęciami stanowiącymi Załącznik nr 3 do niniejszego SOPZ (dla Części A), 1.2. ustawienie rusztowania przy remontowanych balkonach; 1.3. zabezpieczenie terenu oraz okien, drzwi balkonowych i ścian przed zabrudzeniem i uszkodzeniem; 1.4. wykonanie robót rozbiórkowych; 1.5. ułożenie posadzki - całkowita wymiana wszystkich warstw balkonowych; 1.6. naprawę balkonów od spodu; 1.7. wywóz gruzu; UWAGA: Materiały odpadowe pozyskane z rozbiórki stanowią własność Wykonawcy i postępować z nimi należy zgodnie z ustawą o odpadach koszty utylizacji ponosi Wykonawca i wlicza w koszty pośrednie kosztorysu ofertowego. 2. Szczegółowy zakres prac zawiera Przedmiar robót, który stanowi Załącznik nr 1 do niniejszego Szczegółowego Opisu Przedmiotu Zamówienia. Wszystkie materiały określone w Przedmiarze robót są dla Wykonawcy wiążące. Zamawiający dopuszcza zaoferowanie materiałów równoważnych do wskazanych w Przedmiarze robót. 3. Informacje dotyczące materiałów obróbki blacharskie z blachy szczotkowanej nierdzewnej, grubości 0,60 mm, naturalnej, o metalicznym połysku. 4. Specyfikacja płytek balkonowych płytki balkonowe typu Tubądzin Tartan 11 a. Grubość płytki 8,0 mm b. Wymiary płytki 33,3 x 33,3 cm c. Obszary zastosowania - wewnątrz i na zewnątrz budynków d. Antypoślizgowość R11 e. Odporność na ścieranie - V f. Mrozoodporność - tak g. Wymagana impregnacja nie h. Kolor szary i. Powierzchnia matowa 5. Fugi: Fugi do spoinowania, powinny być czyste, całkowicie suche, wolne od pyłu, tłuszczy i innych zanieczyszczeń zmniejszających przyczepność. Resztki kleju należy usunąć do równomiernej głębokości min. 3 mm. Spoinowanie można rozpocząć po całkowitym wyschnięciu zaprawy klejowej Dozwolone materiały - Ceresit CE43 Grand Elit o następujących właściwościach: a) odporna na zwiększone obciążenia chemiczne i mechaniczne b) na balkony, tarasy, ciągi komunikacyjne, korytarze, klatki schodowe, baseny Strona 1 z 4

2 ZNAK SPRAWY: ELST/PFZ/272-54/2018,PFZ WS c) odporna na zabrudzenia, grzyby i pleśnie d) odporna na wnikanie wody e) wyjątkowo trwały kolor f) zbrojona włóknami g) zawiera tras eliminuje wykwity h) temperatura stosowania: od +5 C do +25 C i) czas wstępnego dojrzewania: ok. 3 min j) Absorpcja wody: po 30 min: 2 g, po 4 godz.: 5 g - wg normy PN-EN k) odporność na temperaturę: od 30 C do +70 C l) odporność na wysokie ścieranie: 1000 mm3 wg normy PN-EN ł) Wytrzymałość na ściskanie: po warunkach suchych: 15 MPa, po cyklach zamrażania i rozmrażania: 15 MPa - wg normy PN-EN m) wytrzymałość na zginanie: po warunkach suchych: 2,5 MPa, po cyklach zamrażania i rozmrażania: 2,5 MPa - wg normy PN-EN n) skurcz: 3 mm/m - wg normy PN-EN o) kolor szary 6. Klej - Wysokoelastyczna zaprawa klejąca Ceresit CM 17 a) do płytek gresowych, ceramicznych i kamienia naturalnego wewnątrz i na zewnątrz b) zaprawa wzmocniona włóknami c) najwyższa przyczepność i elastyczność klasa S1 d) odporna na odkształcenia podłoża na balkonach, tarasach i ogrzewaniu podłogowym e) do basenów i zbiorników z wodą pitną do podłoży krytycznych (płyty g-k, płytka na płytkę, powłoki malarskie) f) na hydroizolacje wewnętrzne i zewnętrzne g) do płytek wielkoformatowych pow. 1m2 h) możliwość dostosowania konsystencji i) temperatura stosowania: od +5 C do +25 C j) czas wstępnego dojrzewania: ok. 5 min k) wydłużony czas otwarty: przyczepność 0,5 N/mm2 po czasie nie krótszym niż 30 min wg EN 12004: A1:2012 l) spływ: 0,5 mm wg EN 12004: A1:2012 ł) kleje odkształcalne: odkształcenie poprzeczne 2,5 mm i < 5 mm - wg EN 12004: A1:2012 m) możliwość wchodzenia na posadzkę: po 12 godz. n) pełne obciążenie: po 3 dniach o) siła wiązania jako: wysoka przyczepność początkowa: 1,0 N/mm2 - wg EN 12004: A1:2012 p) trwałość dla: wysoka przyczepność po zanurzeniu w wodzie: 1,0 N/mm2; wysoka przyczepność po starzeniu termicznym: 1,0 N/mm2; wysoka przyczepność po cyklach zamrażania rozmrażania: 1,0 N/mm2 - wg EN 12004: A1:2012 r) odporność na temperaturę: od 30 C do +70 C s) reakcja na ogień: klasa F 7. Zamawiający dopuszcza użycia materiałów równoważnych. Przez materiały równoważne należy rozumieć materiały innych producentów niż wskazani w niniejszym SOPZ, o parametrach takich samych lub lepszych. W przypadku wątpliwości co do spełnienia przez zaoferowane materiały równoważne wymaganych parametrów udowodnienie równoważności leży po stronie Wykonawcy. Jeżeli w ocenie Zamawiającego materiały zaoferowane jako równoważne nie będą spełniały warunku równoważności Zamawiający będzie miał prawo wymagać materiałów spełniających ten warunek; Strona 2 z 4

3 ZNAK SPRAWY: ELST/PFZ/272-54/2018,PFZ WS 8. Wykonawca przy ustawianiu rusztowania i przy wszelkich pracach remontowych nie może wykorzystywać dachu antresoli. CZĘŚĆ B MALOWANIE PODPÓR STALOWYCH NA ELEWACJI ZEWNĘTRZNEJ 1. Malowanie podpór stalowych na elewacji zewnętrznej polegać będzie na wykonaniu prac budowlanych w czynnym obiekcie, przez firmy posiadające sprzęt i uprawnienia do pracy na wysokościach z ewentualnym wykorzystaniem lin lub rusztowań alpinistycznych. Przewidywany zakres prac obejmuje m.in.: 1.1. malowanie ok. 820 m², zaznaczone poglądowo na zdjęciach stanowiącymi Załącznik nr 3 do niniejszego SOPZ (dla Części B), kolorem czerwonym, na pozostałych zdjęciach bez zaznaczenia kolorem; 1.2. zabezpieczenie terenu robót; 1.3. malowanie podpór techniką alpinistyczną, 1.4. wyczyszczenie podpór poprzez usunięcie miejsc pokrytych rdzą, 1.5. miejscowe uzupełnienie ubytków farbą antykorozyjną typu minia, 1.6. wymycie i odpylenie całej powierzchni podpór i przygotowanie jej pod malowanie, 1.7. dwukrotne malowanie podpór farbą do metalu, zgodną z zamieszczonym poniżej opisem; 2. Szczegółowy zakres prac zawiera Przedmiar robót, który stanowi Załącznik nr 2 do niniejszego Szczegółowego Opisu Przedmiotu Zamówienia. Wszystkie materiały określone w Przedmiarze robót są dla Wykonawcy wiążące. Zamawiający dopuszcza zaoferowanie materiałów równoważnych do wskazanych w Przedmiarze robót. UWAGA: Materiały odpadowe pozyskane z remontu stanowią własność Wykonawcy i postępować z nimi należy zgodnie z ustawą o odpadach koszty utylizacji ponosi Wykonawca i wlicza w koszty pośrednie oferty. 2. Informacje dotyczące materiałów: Tikkurila Makor-Tix gruntoemalia akrylowa antykorozyjna 2 w 1 grafit Śnieżka Urekor S - Farba antykorozyjna miniowa 3. Materiały równoważne: 1) Zamawiający nie dopuszcza użycia materiałów równoważnych w przypadku gruntoemalii akrylowej Tikkurola Makor - Tix, dopuszczalne są materiały równoważne w przypadku farby miniowej Śnieżka Urekor S; 2) przez materiały równoważne należy rozumieć materiały innych producentów niż wskazani w niniejszym SOPZ, o parametrach takich samych lub lepszych; 3) w przypadku wątpliwości co do spełnienia przez zaoferowane materiały równoważne wymaganych parametrów udowodnienie równoważności leży po stronie Wykonawcy; 4) jeżeli w ocenie Zamawiającego materiały zaoferowane jako równoważne nie będą spełniały warunku równoważności Zamawiający będzie miał prawo wymagać materiałów spełniających ten warunek; CZĘŚĆ C WYKONANIE PRZESŁON ODDZIELAJĄCYCH BALKONY 1. Zadanie polegać będzie na wykonaniu montażu przesłon w czynnym obiekcie, Przewidywany zakres prac obejmuje m.in.: 1.1. Demontaż istniejących nierdzewnych barierek oddzielających balkony między poszczególnymi pokojami - ilość 123 sztuki, 1.2. Montaż przesłon balkonowych drewnianych, zgodnych z poniższymi rysunkami i specyfikacją ilość 123 sztuki: a. Materiał drewno sosnowe lub świerkowe, b. Szerokość desek 15 cm, c. Grubość desek 2 cm, d. Szerokość obramowania 6 cm, e. Grubość obramowania 4 cm, Strona 3 z 4

4 ZNAK SPRAWY: ELST/PFZ/272-54/2018,PFZ WS f. Wysokość przesłony w najniższym punkcie 175 cm g. Wysokość przesłony maksymalna 220 cm, h. Szerokość 150 cm (+/- 5 cm), i. Farba Tikkurila Pinjasol Lasur B Sposób wykonania przesłona zbudowana z desek montowanych na pióro wpust, przytwierdzona do konstrukcji budynku śrubami na kątownikach i dospawana do podpory ze stali. Przesłona powinna być dwukrotnie bejcowana na kolor. 3. Wykonanie i montaż uchwytów ze stali nierdzewnej i zamontowanie ich na przesłonach, zgodnie z zdjęciami stanowiącymi Załącznik nr 3 do niniejszego SOPZ (dla Części C) i specyfikacją ilość 143 sztuki: 3.1. Materiał: stal nierdzewna szczotkowana, 3.2. Długość zewnętrznego drążka 80 cm, 3.3. Długość wewnętrznego drążka 70 cm, 3.4. Głębokość między drążkami 5 cm, 3.5. Głębokość całkowita 14 cm, 3.6. Średnica 2 cm 4. Zabezpieczenie terenu robót; UWAGA: Wykonawca zobowiązany jest zabezpieczyć i przekazać Zamawiającemu wszystkie zdemontowane barierki nierdzewne. TERMIN WYKONYWANIA PRZEDMIOTU ZAMÓWIENIA: Przedmiot Zamówienia wykonany zostanie w terminie od roku do dnia roku. Szczegółowy harmonogram prac zostanie ustalony między Zamawiającym, a Wykonawcą na etapie podpisywania Umowy na podstawie danych o stanie obłożenie hotelu w poszczególnych okresach. W trakcie trwania remontu prace uciążliwe mogą być prowadzone w godz od poniedziałku do piątku. Z uwagi na to, że prace remontowe wykonywane będą w funkcjonującym obiekcie hotelowym, Zamawiający zastrzega sobie możliwość zmiany Harmonogramu Wykonywanych Prac w trakcie realizacji Umowy. UWAGA: Wykonawca w celu dokonania prawidłowej wyceny zobowiązany jest do zapoznania się z miejscem wykonania Przedmiotu Zamówienia, jego otoczeniem oraz dokonania niezbędnych obmiarów, w terminie do dnia poprzedzającego termin składania ofert włącznie, po uzgodnieniu dogodnego terminu z p. Lucyną Płatek, tel lub p. Markiem Olszowskim tel. kom Wykonawca, w oferowanej cenie, zobowiązany jest uwzględnić wszystkie materiały i czynności, które są niezbędne dla prawidłowej realizacji Przedmiotu Zamówienia, zgodnie ze Szczegółowym Opisem Przedmiotu Zamówienia(załącznik nr 2 do SIWZ), obowiązującymi przepisami i normami, a także zgodnie z własnym doświadczeniem i wiedzą techniczną. Załączniki: Załącznik nr 1 Przedmiar robót Części A Załącznik nr 2 Przedmiar robót Części B Załącznik nr 3 Zdjęcia poglądowe Strona 4 z 4

5

6

7

8

9

10 ZNAK SPRAWY: ELST/PFZ/272-54/2018.PFZ WS ZDJĘCIA POGLĄDOWE ZAŁĄCZNIK NR 3 DO SOPZ CZĘŚĆ A REMONT BALKONÓW ZEWNĘTRZNYCH Strona 1 z 7

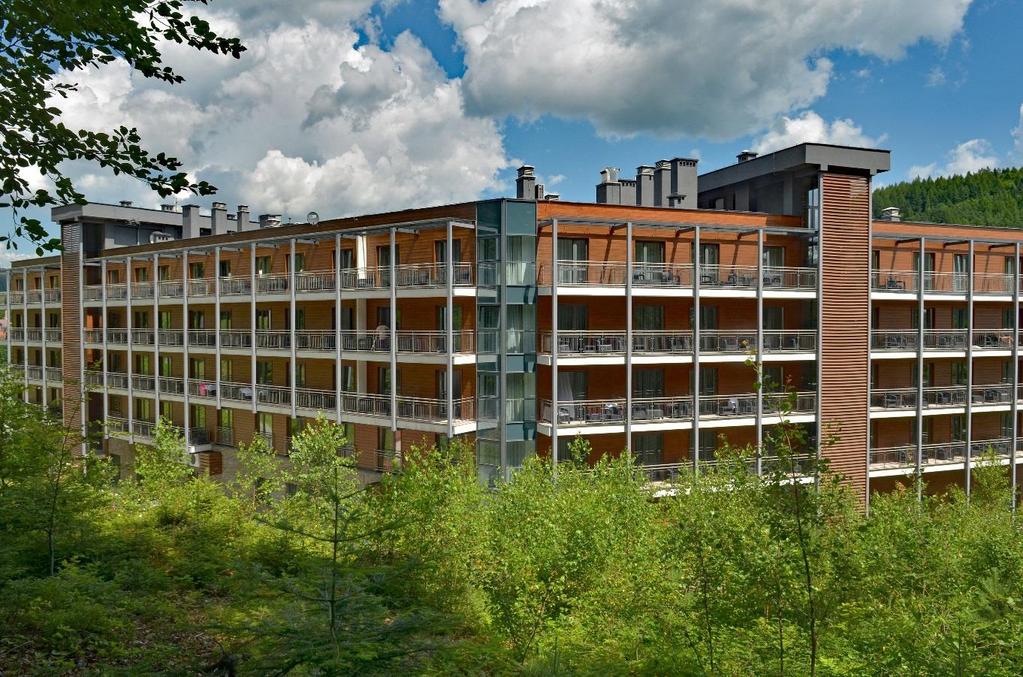

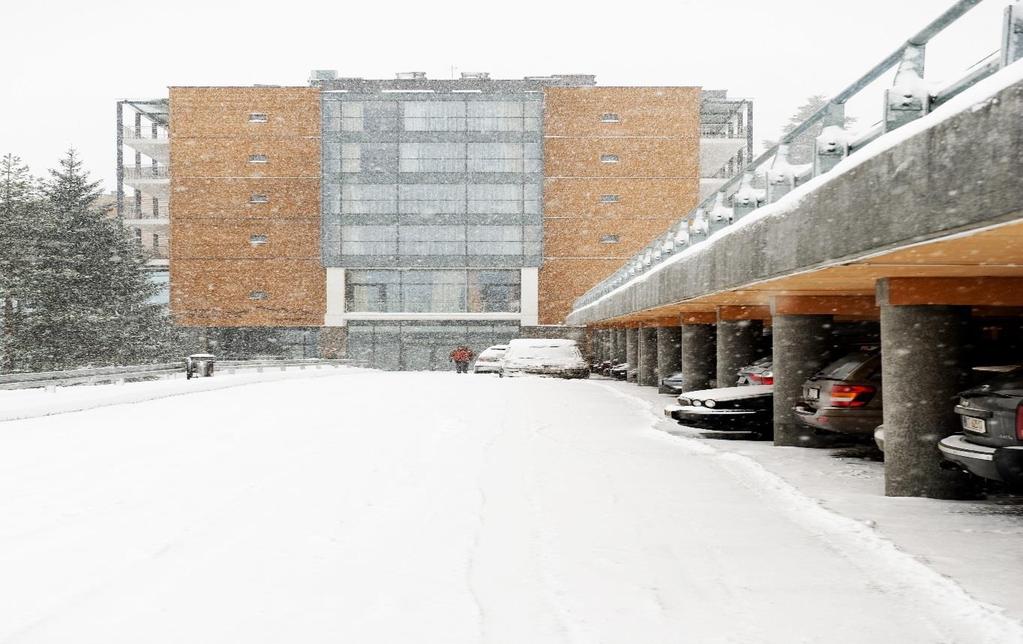

11 ZNAK SPRAWY: ELST/PFZ/272-54/2018.PFZ WS Strona 2 z 7

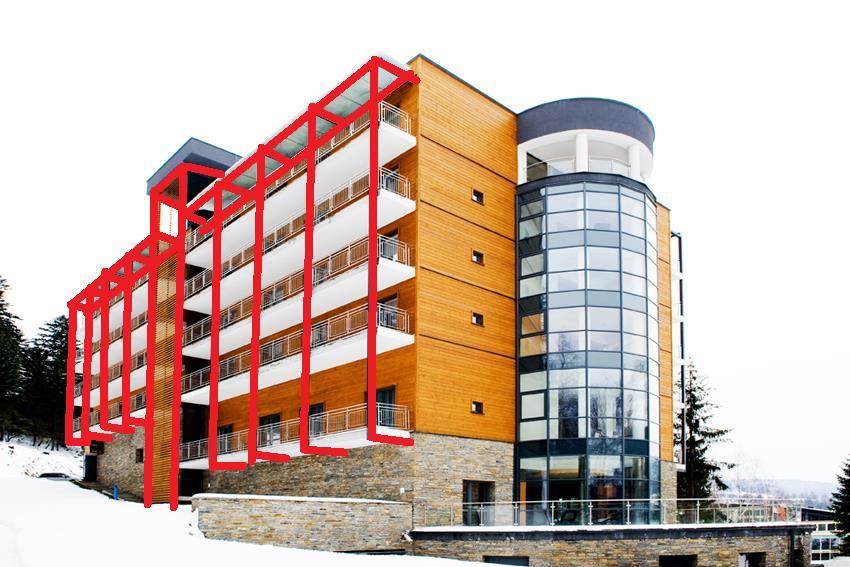

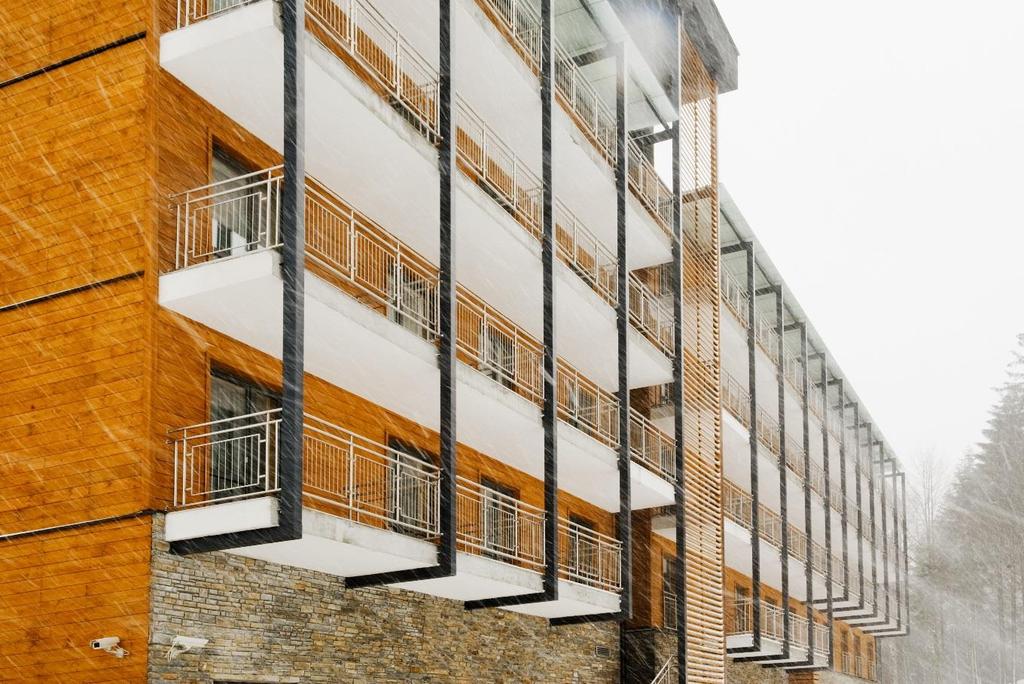

12 ZNAK SPRAWY: ELST/PFZ/272-54/2018.PFZ WS CZĘŚĆ B MALOWANIE PODPÓR STALOWYCH NA ELEWACJI ZEWNĘTRZNEJ Strona 3 z 7

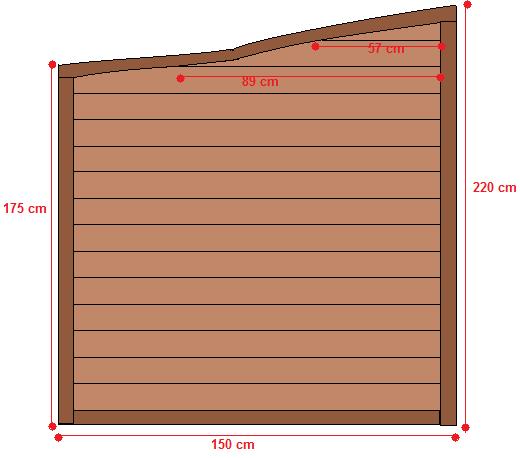

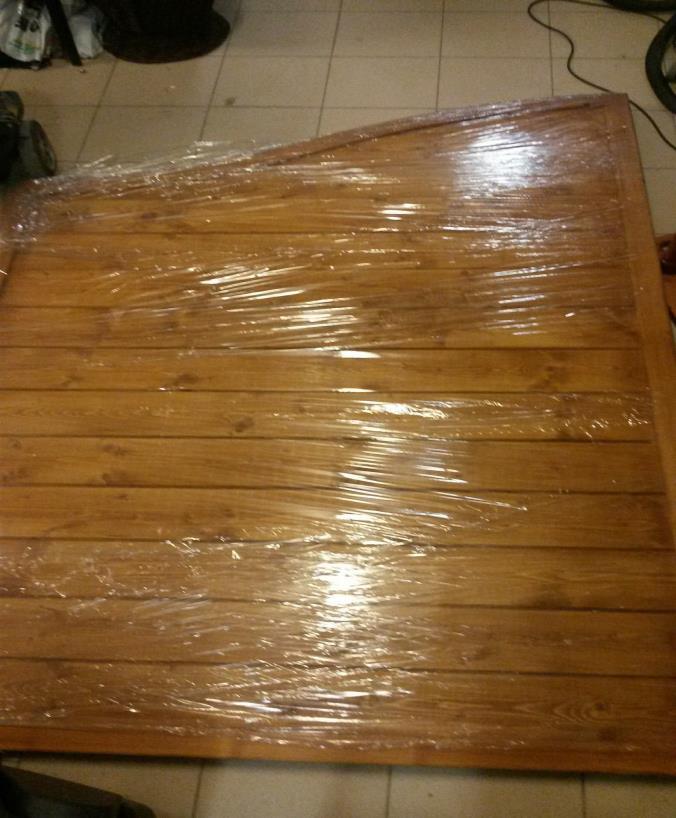

14 ZNAK SPRAWY: ELST/PFZ/272-54/2018.PFZ WS CZĘŚĆ C WYKONANIE DREWNIANYCH PRZESŁON ODDZIELAJĄCYCH BALKONY ROZMIARY PRZESŁONY POGLĄDOWY WYGLĄD PRZESŁONY Strona 5 z 7

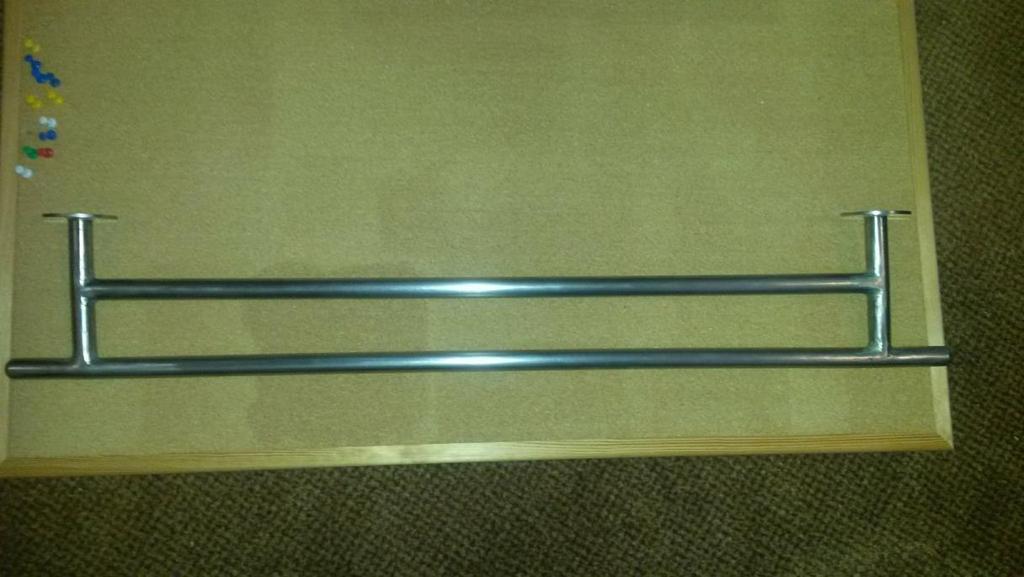

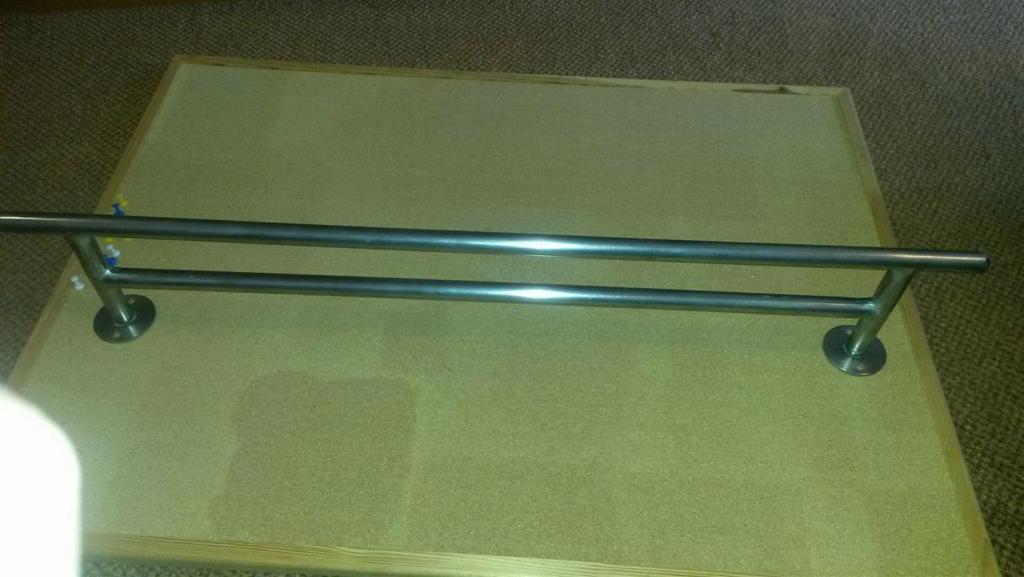

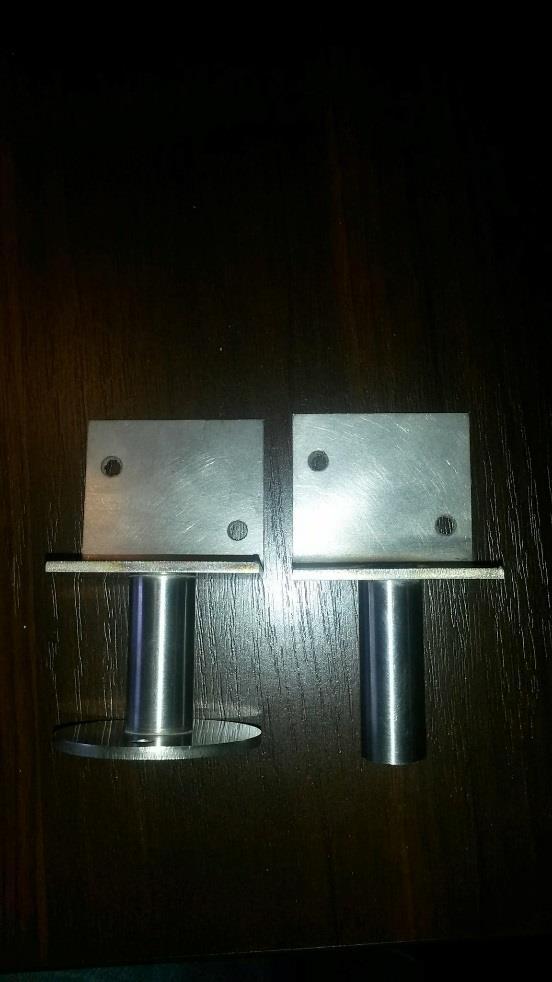

15 ZNAK SPRAWY: ELST/PFZ/272-54/2018.PFZ WS SPOSÓB MONTOWANIA PRZESŁON UCHWYTY ZE STALI NIERDZEWNEJ Strona 6 z 7
