SYSTEM WIEDOMOFONU MEET TECHNOLOGIA IP

Transkrypt

1 SYSTEM WIEDOMOFONU MEET TECHNOLOGIA IP

2 System MEET od FERMAX to technologia IP w 100% oparta na wysoko wydajnej, elastycznej i łatwo adaptowalnej infrastrukturze P2P SIP. MEET oznacza jakość obrazu w HD i cyfrowy dźwięk zapewniający komunikację wysokiej jakości. MEET pozwala monterowi na określenie zakresu adresacji IP zgodnie z potrzebami projektowymi, dzięki czemu łatwiejsze staje się sterowanie siecią. Panele zewnętrzne System składa się z dwóch typów paneli zewnętrznych - z dotykową klawiaturą pojemnościową lub z mechanicznymi solidnymi przyciskami, dwóch typów monitorów MIO (7 i 10 ) w 4 różnych kolorach i centrali portierskiej. W celu zapewnienia bezpieczeństwa MEET posiada bezpieczny stały system alarmowy. Ponadto posiada również system do zarządzania windami dla najwyższej wygody użytkowników. Portiernia

3 Monitor MIO 10" Monitor MIO 7"

4 TERMINALE WEWNĘTRZNE MONITOR MIO Symbol miejskich i nowoczesnych mieszkań w formie kompaktowego i prostego rozwiązania. Atrakcyjny, elegancki i intuicyjny MIO jest doskonałym uzupełnieniem dla najbardziej zaawansowanych technicznie mieszkań. Monitor o zaawansowanej głośnomówiącej obsłudze, z cyfrową jakością dźwięku i wysokiej rozdzielczości obrazem. TFT obejmuje dotykowy ekran pojemnościow, który umożliwia użytkownikowi intuicyjne sterowanie dzięki graficznym ikonkom i kontrolkom LED (nieodebrane połączenia, wiadomości, nie przeszkadzać). Dostępny 7- lub 10-calowy. MIO wyróżnia nie tylko jego prostota zewnętrznego wyglądu, ale też łatwość obsługi za pomocą wygodnego menu. Tryb alarmu Stan sieci NAJBARDZIEJ FUNKCJONALNY MONITOR Dotykowy ekran pojemnościowy Nieodebrane połączenia Wiadomości Nie przeszkadzać

5 KONTROLKI LED NIEODEBRANE POŁĄCZENIA Umożliwia sprawdzenie historii połączeń po dwukrotnym kliknięciu na rejestr. PAMIĘĆ Zapisuje obraz nieodebranego połączenia. Do 64 obrazów. WIADOMOŚCI Kontrolka LED zapala się po otrzymaniu nowej wiadomości. Użytkownik może odczytać wiadomości, klikając na nie dwa razy. NIE PRZESZKADZAĆ Funkcja Nie przeszkadzać wyciszy każde przychodzące połączenie, po odebraniu połączenia zaświeci się tylko ekran. Można ją aktywować na określony czas, po upływie którego monitor powróci do normalnego trybu. Kontrolka LED pojawiająca się na monitorze wskazuje, czy została uruchomiona funkcja Nie przeszkadzać.

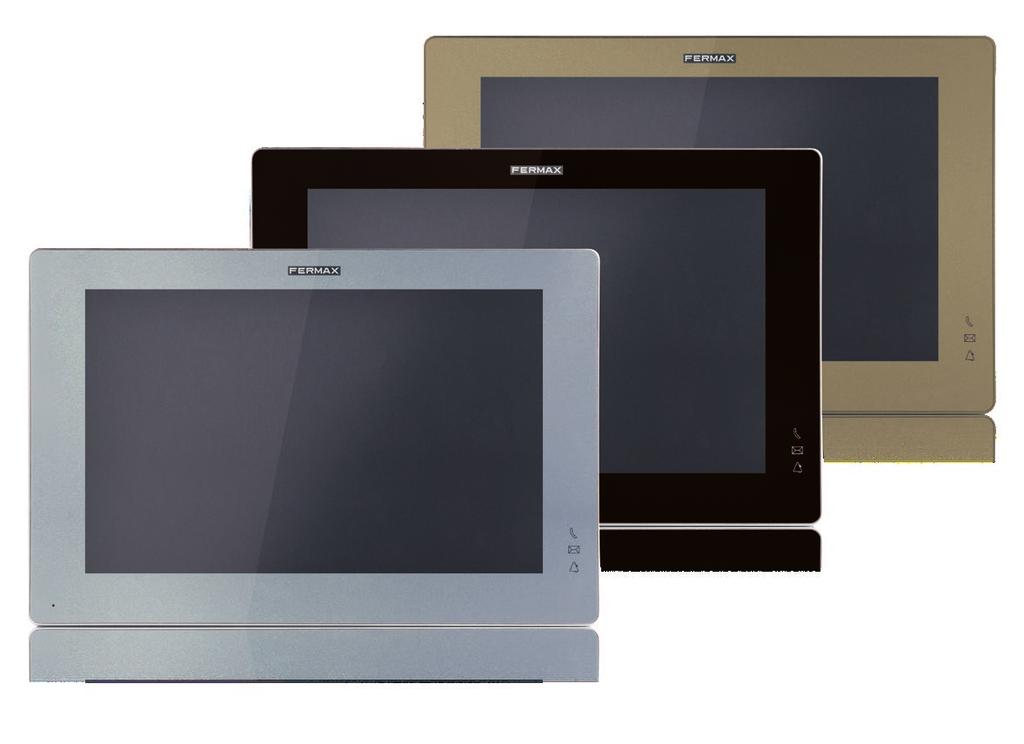

6 MONITORY MIO, RÓŻNE MIESZKANIA, SPERSONALIZOWANE KOLORY Monitor MIO 7". 210 (dł.) x 130 (wys.) x 20 (głęb.) mm Monitor MIO 10". 270 (dł.) x 180 (wys.) x 20 (głęb.) mm Każde mieszkanie ma swój styl, a kolory są sposobem na jego wyrażenie. MIO pozwala spersonalizować przestrzeń. Oprócz białego dostępne są inne kolory, takie jak złoty, czarny czy srebrny. Podobnie jak paleta malarska MIO jest sposobem na pokazanie piękna.

7 ODPOCZNIJ, ZRELAKSUJ SIĘ, ZAŚNIJ. DOM POD KONTROLĄ I SPOKOJNY. BEZPIECZEŃSTWO I OCHRONA MIESZKANIA PAMIĘĆ ALARMÓW Każde mieszkanie może być wyposażone we własny system alarmowy, który powiadamia Centrum Bezpieczeństwa lub portiernię wspólnoty mieszkaniowej. Program do nadzorowania pokazuje status alarmu w poszczególnych mieszkaniach i odbiera sygnały alarmowe. Domowy system alarmowy zintegrowany w MIO jest prosty w obsłudze. Dostępne są 3 scenariusze lub tryby: DOM, POZA DOMEM I NOC. Można je zmieniać na monitorze MIO. Monitor MIO pokazuje symbol alarmu w zależności od ustawionego przez użytkownika trybu. W przypadku wystąpienia alarmu zaczyna dzwonić i automatycznie wysyłana jest wiadomość do programu nadzorującego i na portiernię. System alarmowy MIO może nadzorować 8 stref z różnymi czujnikami w mieszkaniu: czujnik przeciwpożarowy, czujnik zalania, czujniki magnetyczne czy czujniki wykrywania ruchu. Czujnik jest podłączony bezpośrednio do monitora.

8 KONTROLA WIND WYŚWIETLANIE PIĘTRA Z WINDĄ URUCHAMIA AUTORYZOWANE PIĘTRO Gość może wsiąść do winy na parterze i dotrzeć od razu na piętro użytkownika, wystarczy, że otworzy drzwi po połączeniu. Za pomocą monitora MIO można wezwać windę i nie czekać na nią na piętrze. Dostępne są różne sposoby integracji: przekaźniki (prosty poziom integracji) lub protokół (poprzez sterownik zewnętrzny). INTELIGENTNY DOM Monitor MIO może być podłączany do systemów inteligentnego domu, uruchamiając domyślne scenariusze (np.: w domu, kolacja, impreza, poza domem), które mogą być odpowiednio skonfigurowane w bramce systemu. Integracja z systemem inteligentnego domu możliwa jest dla wersji monitora EXTRA. * * Sprawdź dostępność.

9 FUNKCJONALNOŚCI MONITORA MIO POŁĄCZENIA Z MONITOREM MIO może wykonywać i odbierać połączenia z: - Paneli zewnętrznych. - Portierni. - Innych mieszkań podłączonych do tej samej instalacji. POŁĄCZENIE Z PORTIERNIĄ Zadzwoń do jakiejkolwiek portierni dostępnej na wykazie monitora. KAMERA WŁĄCZONA Można włączyć kamerę z paneli zewnętrznych, wybierając ją z zaprogramowanej listy. POŁĄCZENIA MIĘDZY MIESZKANAMI Zadzwoń do sąsiadów, wybierając ich numer. HISTORIA POŁĄCZEŃ Umożliwia sprawdzenie historii połączeń po dwukrotnym kliknięciu na rejestr. Zapisywanie obrazu. Do 64 obrazów. PANIKA W sytuacji awaryjnej alarm panika może być wysłany do programu sterowania i do centrali portierni. ALARMY (TYLKO JEŚLI SĄ ZAINSTALOWANE) - Tryb DOM: wszystkie czujniki są wyłączone (poza alarmami technicznymi działającymi 24 godziny na dobę 7 dni w tygodniu). - Tryb NOC: alarmy techniczne i inne czujniki skonfigurowane na tryb noc są włączone. - Tryb POZA DOMEM: wszystkie czujniki są włączone. Użytkownik może zmienić tryb alarmu, klikając na odpowiednie ikonki. Można wyłączyć alarm za pomocą kodu WYMUŚ w taki sposób, by alarm został odebrany w centrali. KONTROLA WIND Użytkownik może zawołać windę, wciskając po prostu ikonki w górę i w dół, a następnie wychodząc na swoje piętro, kliknąć na URUCHOM (URUCHOM NA PIĘTRZE). WIADOMOŚCI Kontrolka LED zapala się po otrzymaniu nowej wiadomości. Użytkownik może odczytać wiadomości, klikając na nie dwa razy w tabeli z listą. INTELIGENTNY DOM (TYLKO W WERSJI EXTRA) Użytkownik może współpracować z systemem inteligentnego domu za pośrednictwem aplikacji APP Android (*Sprawdź dostępność). NIE PRZESZKADZAĆ Funkcja Nie przeszkadzać wyciszy każde przychodzące połączenie, po odebraniu połączenia zaświeci się tylko ekran. Można ją aktywować na określony czas, po upływie którego monitor powróci do normalnego trybu. Kontrolka LED na monitorze wskazuje, czy została uruchomiona funkcja Nie przeszkadzać. DZWONEK DO DRZWI Bezpośrednio podłączony do monitora, może być wykorzystywany jako dzwonek do drzwi. USTAWIENIA DŹWIĘKÓW WYWOŁANIA Wybierz osobny dźwięk wywołania dla różnych połączeń. USTAWIENIA EKRANU Wybierz kolor tła ekranu i głośność ekranu dotykowego za pomocą menu ustawień ekranu. USTAWIENIA JĘZYKA Wybierz język monitora za pomocą menu ustawień języka. USTAWIENIA HASŁA Zmień hasło i kod awaryjny za pomocą menu ustawień hasła.

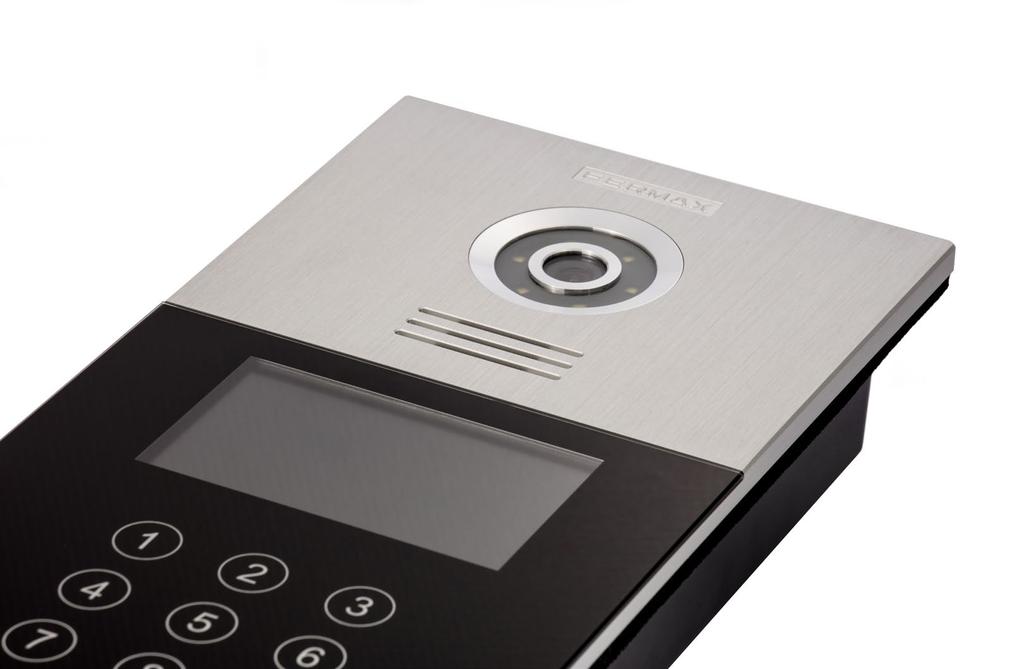

10 PANELE ZEWNĘTRZNE PANEL MEET Doskonałe połączenie metalu i hartowanego szkła jest odzwierciedleniem nowoczesnych trendów w użyciu materiałów i designu. Wygląd profilu o prostych kątach i instalacja na płaskiej powierzchni daje przyjemność użytkowania. Łatwa obsługa za pomocą prostych ikonek. Prosty terminal wskazujący na status połączeń. Cyfrowy panel MEET występuje w dwóch wersjach, jedna z dotykową klawiaturą pojemnościową i druga z wytrzymałymi przyciskami mechanicznymi, oba z czytnikiem zbliżeniowym. Panele te mogą być łączone z panelami z przyciskiem do dzwonienia do mieszkania lub bezpośredniego połączenia z portiernią w sytuacji awaryjnej. Czytnik zbliżeniowy może być zainstalowany w panelu z przyciskiem lub może być stosowany osobno jako czytnik zbliżeniowy IP. DZWOŃ. ROZMAWAJ WEJDŹ LUB NIE. W NAJBARDZIEJ INTUICYJNY SPOSÓB.

11

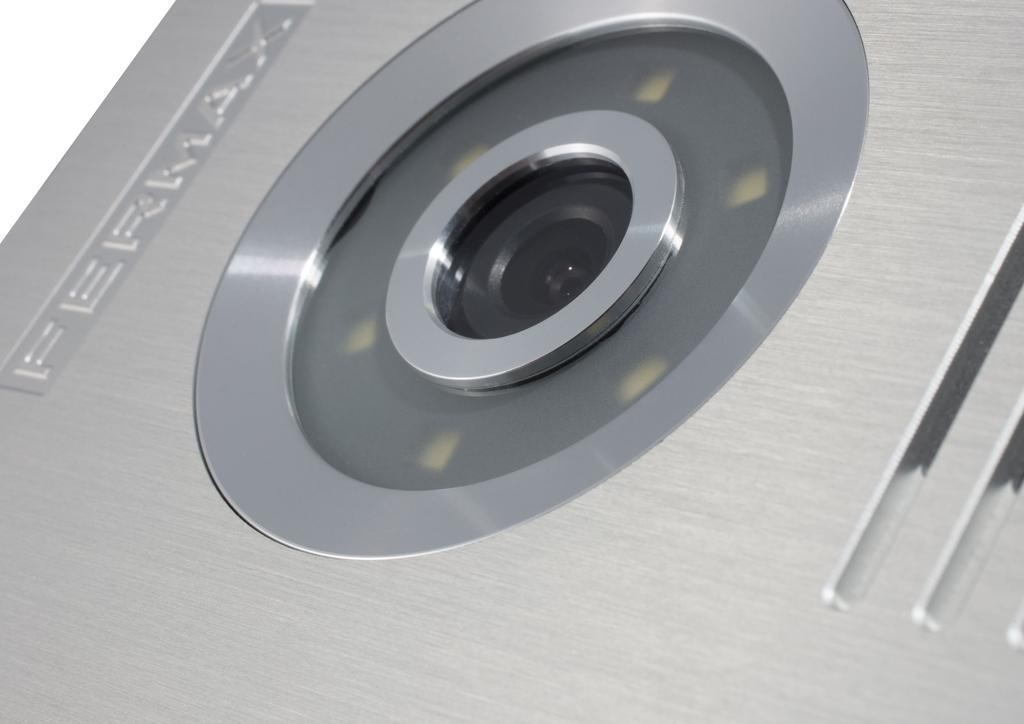

12 Design z dwoma różnymi klawiaturami mechaniczną i dotykową umożliwia płynną i dokładną obsługę zaspokajającą różne potrzeby klientów. KAMERA HD W KOLORZE Kamera wyposażona jest w wysokiej rozdzielczości obraz dający wysokiej jakości nagrania. Wyposażona w oświetlenie LED pomocne przy słabym świetle. EKRAN LCD WERSJA CYFROWA Moduł ekranu TFT 4,3 z dużym kontrastem. Szybkie kroki działania i wskazywanie wyników czynności. Ekran pokazuje status komunikacji: połączenie, zajęty itp. CYFROWA KLAWIATURA Z WYSOKIM STOPNIEM ZABEZPIECZENIA Podświetlenie klawiatury pozwala widzieć cyfry, kiedy jest ciemno. Solidny design i szczelność zapewniają niezawodność i odporność na każdą pogodę. KONTROLA DOSTĘPU Czytnik ze zbliżeniowym czujnikiem dostępu MIFARE. Zapewnia dostęp użytkownikom, zwiększając bezpieczeństwo w budynku. Można podłączyć czytnik zewnętrzny bezpośrednio do panelu.

13 PANEL MEET DIGITAL WIDEO Z MECHANICZNĄ KLAWIATURĄ PANEL MEET DIGITAL WIDEO Z DOTYKOWĄ KLAWIATURĄ KAMERA O DUŻEJ ROZDZIELCZOŚCI KĄT WIDZENIA 72º (DŁ.) 54º (WYS.) ALUMINIOWY PROFIL GŁOŚNIK WYSOKIEJ MOCY TFT 4,3" W KOLORZE CZUJNIK RUCHU PMMA O WYSOKIEJ WYTRZYMAŁOŚCI SZKŁO HARTOWANE KLAWIATURA MECHANICZNA DOTYKOWY EKRAN POJEMNOŚCIOWY CZUJNIK ZBLIŻENIOWY MIFARE ODPORNOŚĆ IP 54 PANEL: 155 (DŁ.) x 380 (WYS.) x 48 (GŁĘB.) mm OBUDOWA PODTYNKOWA: 143 (DŁ.) x 357 (WYS.) x 58 (GŁĘB.) mm CZUJNIK ZBLIŻENIOWY MEET IP PANEL WIDEO MEET 1/NR (+ CZYTNIKZ BLIŻENIOWY) PANEL: 118 (DŁ.) x 183 (WYS.) x 49 (GŁĘB.) mm OBUDOWA PODTYNKOWA: 105 (DŁ.) x 172,5 (WYS.) x 63 (GŁĘB.) mm

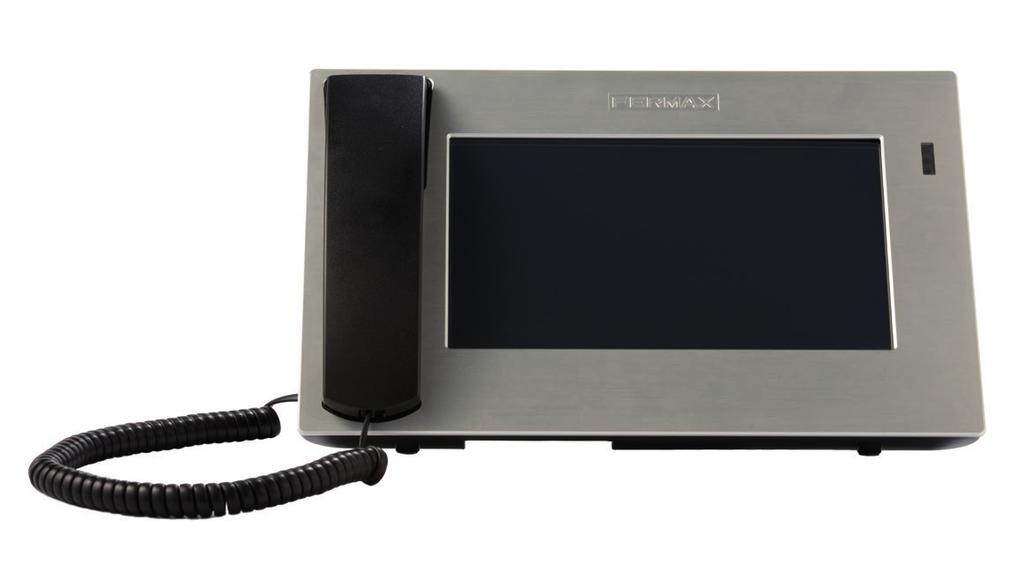

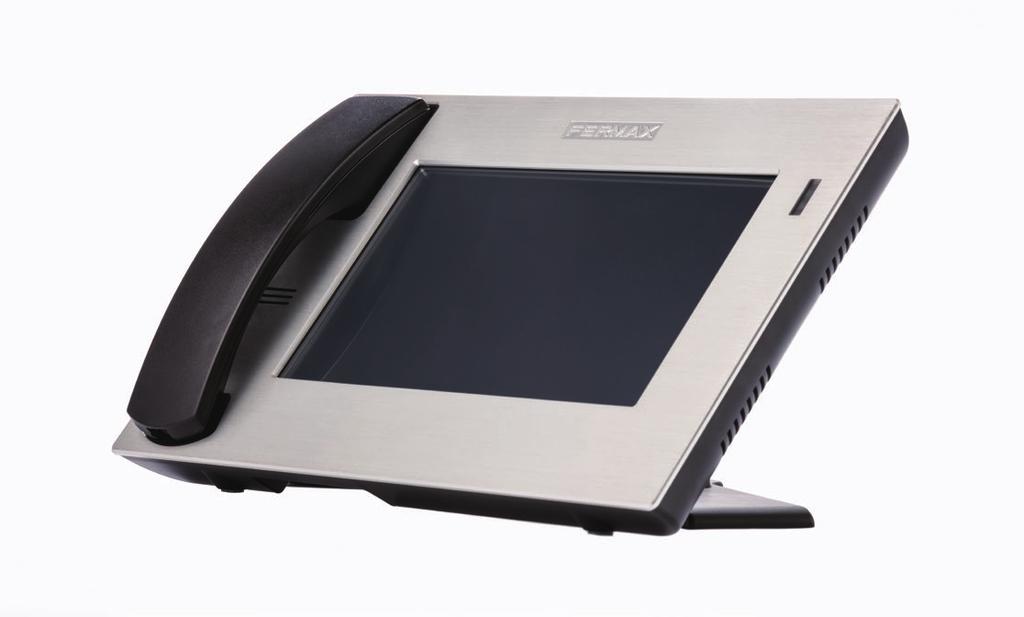

14 DLA BUDYNKÓW PORTIERNIA Ergonomiczny design do łatwej obsługi portiernia Meet wyposażona jest w duży dotykowy ekran pozwalający na intuicyjną obsługę. PORTIERNIA: 311 (DŁ.) x 203 (WYS.) mm

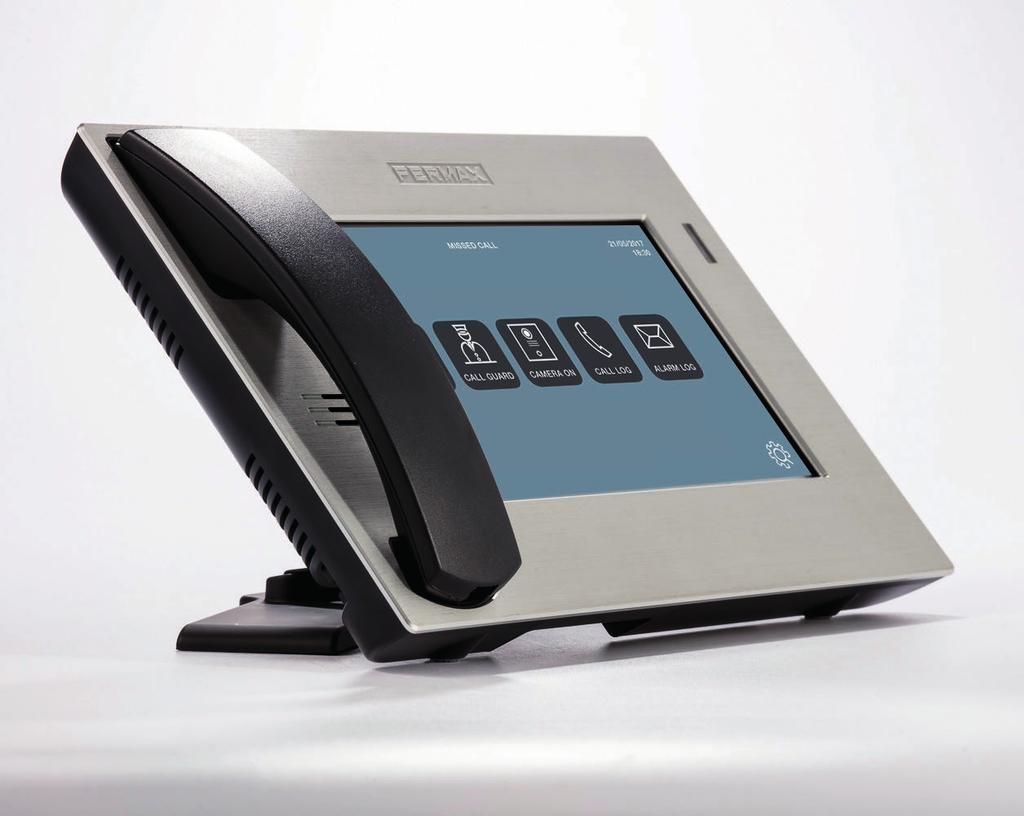

15 KOMUNIKOWAĆ SIĘ. POŁĄCZYĆ. KONTROLOWAĆ. NOTYFIKOWAĆ. CHARAKTERYSTYKA Wytrzymały ekran dotykowy 9. Aluminiowy profil. Łączność w trybie głośnomówiącym lub za pomocą słuchawki. Powiadamianie wzrokowe i dźwiękowe o alarmach. Podłączenie kamery CCTV IP dzięki kompatybilności z kamerami RTSP pozwala na dodanie transmisji wideo z portierni do mieszkań. Z podstawą biurkową. Portiernia MEET jest urządzeniem biurowym pozwalającym portierowi na łączenie się z każdym panelem zewnętrznym lub zainstalowanym w mieszkaniu monitorem. Za pomocą dotykowego ekranu 9 portiernia może odbierać i kontrolować stan budynku za pomocą odebranych alarmów. Dzięki interfejsowi użytkownika można sprawdzić wszystkie nieodebrane połączenia i połączyć się z mieszkaniem. Dźwięk połączeń z mieszkań zapisywany jest na portierni w przypadku braku odpowiedzi na połączenie. Jeśli połączenie przychodzi z panela zewnętrznego, zapisuje się zarówno dźwięk jak i obraz*. * Wymaga karty SD.

16 8 STREF WYKRYWANIA ALARMÓW PANEL 1/L WINDY BRAMKA KONTROLNA WIND MEET RS-485 OKABLOWANIE KABEL CAT5 ŚWIATŁOWÓD* ALARM WINDA * Wcelu wykonania przejścia od UTP do ŚWIATŁOWODU konieczne jest zastosowanie przetwornika. Panel i monitor wymagają zasilania 12 V. ZDOLNOŚĆ TECHNICZNA WEJŚCIE DO BLOKU WEWNĘTRZ W instalacji MEET może działać nieograniczona liczba wirtualnych jednostek. Nieograniczona odległość od jednego do drugiego końca instalacji. Kanały wielokrotne do rozmów i przesyłu danych o nieograniczonej pojemności. 4 Kompatybilny ze światłowodem GPON.

17 CHARAKTERYSTYKA NOWOCZESNY PROTOKÓŁ ELASTYCZNY, szybki i regulowany. MEET to system oparty o wysoko wydajny protokół P2P SIP. Prosty w instalacji i utrzymaniu. OPROGRAMOWANIE DO ZARZĄDZANIA PORTIERNIĄ KAMERA IP POŁĄCZONA Z PORTIERNIĄ Elastyczny adres IP systemu MEET ułatwia zarządzanie siecią. Struktura komunikacji o zdecentralizowanej architekturze pozwala na niezależne działanie poszczególnych terminali bez konieczności użycia centralnego serwera. GRAFICZNY INTERFEJS UŻYTKOWNIKA Prosty, intuicyjny, łatwy w obsłudze. System MEET wykorzystuje uniwersalne ikonki przedstawiające poszczególne funkcje dostępne dla wszystkich. KOMPLETNE ROZWIĄZANIE KORT TENISOWY KOMUNIKACJA ALARMY KONTROLA DOSTĘPU I WINDY Meet umożliwia komunikację z gośćmi i zapewnia im bezpieczne wejście do mieszkania. GŁÓWNE WEJŚCIE Scentralizowana infrastruktura alarmowa gwarantuje bezpieczeństwo przed wejściem intruzów i nieoczekiwanych gości 24 godziny na dobę 7 dni w tygodniu. KONTROLA DOSTĘPU Kompletna funkcja kontroli wind pozwala na sprawdzenie** statusu windy już nie musisz się martwić, że kolejny raz przegapisz windę. BASEN ** Wymagana jest integracja z systemami zewnętrznymi.

18 PRODUKTY PANELE 9531 PANEL MEET DIGITAL WIDEO Z MECHANICZNĄ KLAWIATURĄ 9532 PANEL MEET DIGITAL WIDEO Z DOTYKOWĄ KLAWIATURĄ 9533 PANEL WIDEO MEET 1/NR 9534 PANEL WIDEO MEET 1/NR (+ CZYTNIK ZBLIŻENIOWY) 9535 CZYTNIK ZBLIŻENIOWY IP MEET KARTA ZBLIŻENIOWA FERMAX MIFARE BRELOK ZBLIŻENIOWY FERMAX MIFARE 9542 PUSZKA WPUSZCZANA DO PANELU MEET - L 9543 PUSZKA WPUSZCZANA DO PANELU MEET - S

19 MONITORY* MONITOR MIO BIAŁY 7" MONITOR MIO BIAŁY 10" 9541 PODSTAWA MONITORA MIO * Inne kolory na zamówienie. PORTIERNIA 9538 CZYTNIK ZBLIŻENIOWY PC MEET 9539 CENTRALA PORTIERSKA MEET 9540 PROGRAM DO ZARZĄDZANIA MEET KONTROLA WIND 9545 BRAMKA KONTROLI WIND MEET 1616 MODUŁ PRZEKAŹNIKÓW ZASILANIE 4813 ZASILACZ DIN VAC/12VDC-2A
