5 Po prostu najlepszy wolnowiszący sufit dźwiękochłonny Nieograniczone możliwości projektowe, dowolne kształty, najwyższe wartości dźwiękochłonne, wyjątkowa powłoka po obu stronach płyty, malowane krawędzie, niska waga, łatwy i szybki montaż z wykorzystaniem opatentowanych elementów konstrukcji, wielopoziomowa instalacja, integracja z oświetleniem, rdzeń płyty z wełny szklanej trzeciej generacji, do produkcji której wykorzystuje się 70% przetworzonego szkła użytku domowego oraz spoiwo na bazie roślin. Prawdziwy przełom, który zrewolucjonizował rynek sufitów dźwiękochłonnych. Puść wodze fantazji. 5

6 6

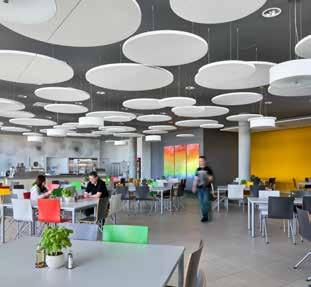

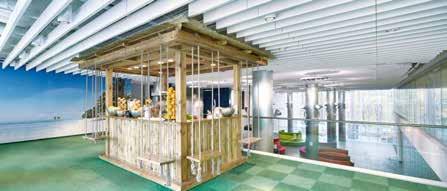

7 Wspaniałe projekty wielkich przestrzeni W niektórych pomieszczeniach o dużej powierzchni zastosowanie sufitu od ściany do ściany jest niemożliwe lub niepraktyczne. Czasem chcesz osiągnąć naprawdę wyjątkowy efekt końcowy. A czasem chcesz po prostu wyrazić siebie. Niezależnie od powodu, Solo pomoże Ci stworzyć zarówno komfort akustyczny, jak i przyciągający uwagę, nadzwyczajny design. 7

8 8

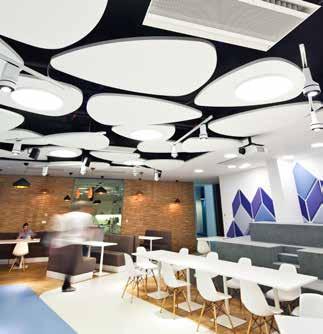

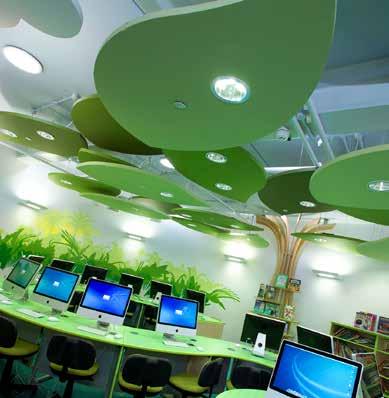

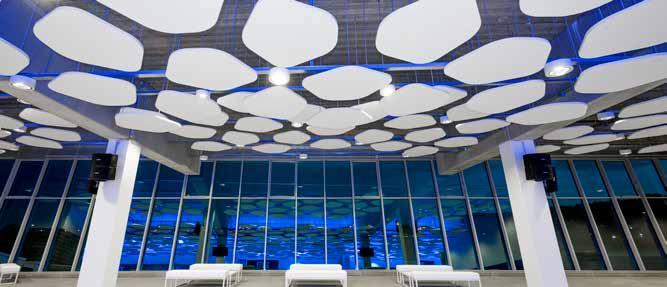

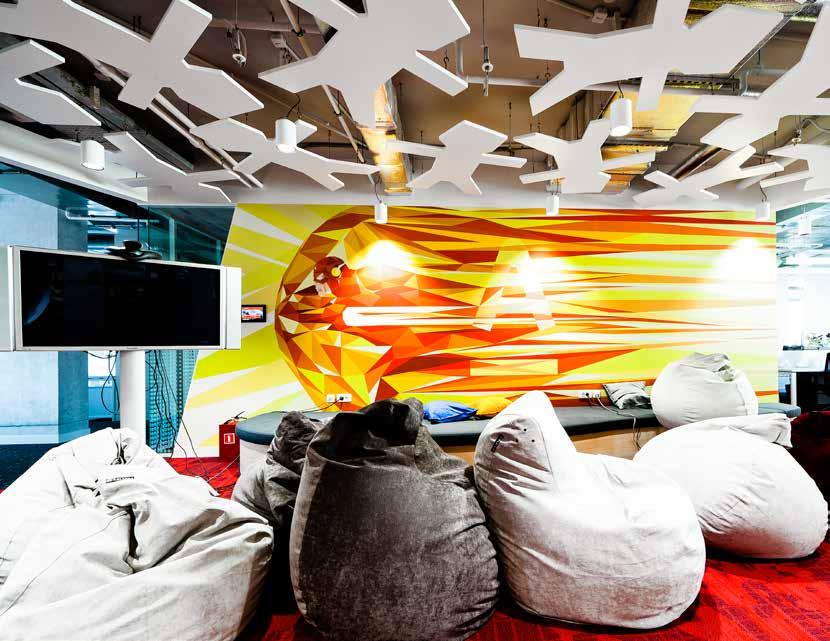

9 Pełna swoboda daje unikalne efekty Bądźmy szczerzy! Stworzenie czegoś unikalnego, niepowtarzalnego, co jeszcze nie zostało odkryte daje ogromną satysfakcję. Wyjątkowe właściwości Solo pozwalają na zaprojektowanie twojego, indywidualnego kształtu. Panele mają jednakową powierzchnie po obu stronach, dzięki czemu możesz je przechylić w dowolny sposób, osiągając jeszcze większą swobodę w kreowaniu wnętrza. 9

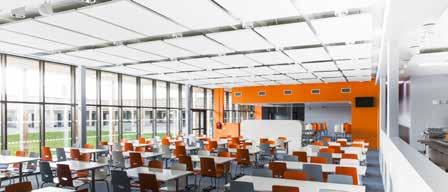

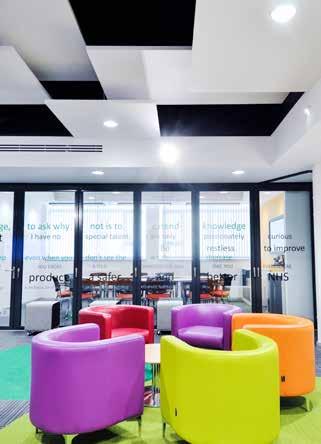

10 Przejdźmy do biznesu Wiele budynków nie jest akustycznie przystosowanych do swojego przeznaczenia. Sufit dźwiękochłonny od ściany do ściany jest zawsze najlepszym rozwiązaniem. Jednak w niektórych przypadkach jest to rozwiązanie niepraktyczne z powodu umieszczonych na stropie wentylacji i różnych instalacji. Czasem zdarza się, że sufit od ściany do ściany to za mało. Wszechstronne zastosowanie Solo bywa wówczas rozwiązaniem obydwu problemów. Jeżeli nie możesz zastosować sufitu od ściany do ściany, nasze badania wykazują, że pokrycie 60% stropu wolnowiszącymi panelami Solo pozwala osiągnąć dobre środowisko akustyczne. Dzieje się tak ponieważ płyty pochłaniają także dźwięki, które odbijają się od stropu i kierują z powrotem w dół. Wolnowiszące Solo nie pochłania jednak, tak dobrze, jak pełny sufit, dźwięków o niskiej częstotliwości. Rozwiązaniem może być połączenie Solo z montowanymi na ścianach panelami Akusto Wall lub ekranami wolnostojącymi Akusto Screen. 10

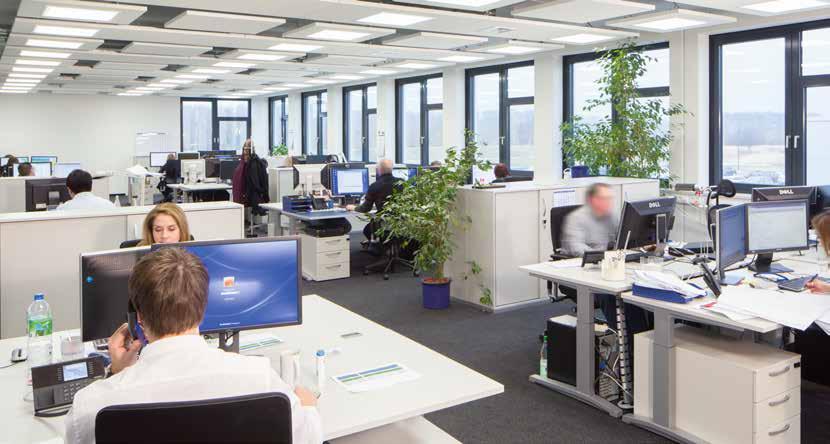

11 W miejscach, gdzie wiele osób rozmawia jednocześnie, jak np. call center lub restauracje, sufit dźwiękochłonny od ściany do ściany może nie wystarczyć, by zapobiec rozprzestrzenianiu się dźwięku, a tym samym, by zapewnić komfort osobom przebywającym w pomieszczeniu. W takich sytuacjach ważne jest, aby ograniczyć poziom hałasu jak najbliżej jego źródła. Połączenie pełnego sufitu dźwiękochłonnego z zawieszonymi nisko nad biurkami lub stolikami, panelami Solo wpływa na znaczne zmniejszenie ogólnego poziomu hałasu i propagację dźwięku. Activity Based Acoustic Design Chcesz dowiedzieć się jak zaprojektować dobre środowisko akustyczne? Na naszej stronie znajdziesz zalecenia do różnych aktywności i pomieszczeń, takich jak biura, szkoły, obiekty służby zdrowia oraz budynki z technologią TABS. 11

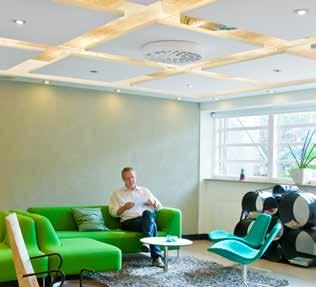

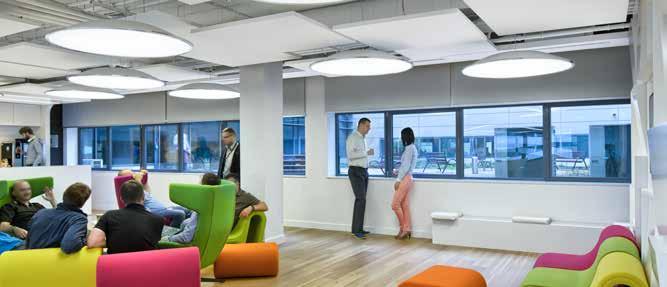

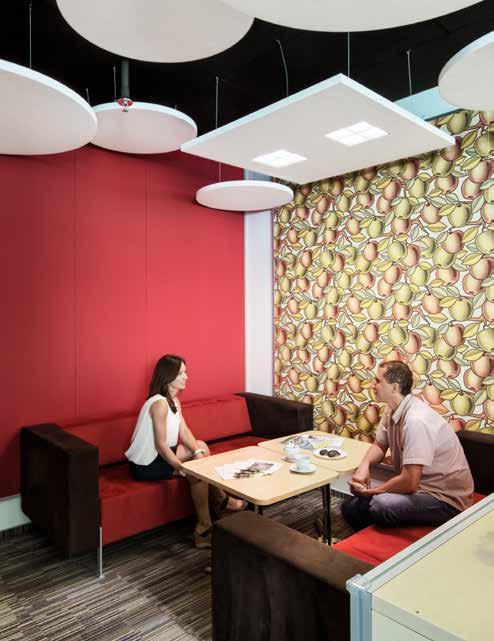

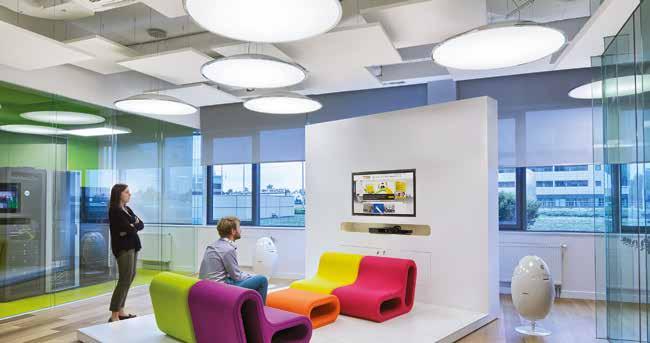

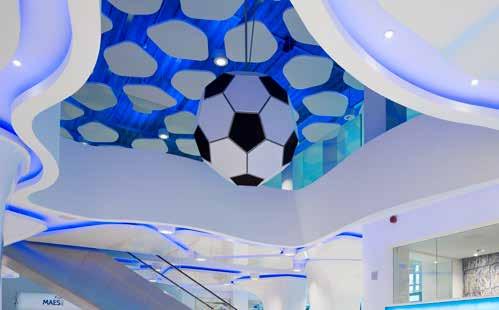

12 Uwolnij swoją kreatywność używając kształtów, kolorów i oświetlenia Kolory Akutex FT Ecophon Solo oferuje wiele praktycznych rozwiązań dostosowanych do każdego projektu. Możesz wybrać każdy kształt i kolor, a także zintegrować płytę z oświetleniem. Silent Sand Volcanic Dust Solo Regular, Solo Baffle oraz Solo Freedom W naszej standardowej ofercie znajdziesz dziesięć najpopularniejszych kształtów, które sprawdzą się niemal w każdej sytuacji. Jeżeli potrzebujesz czegoś naprawdę wyjątkowego, Solo Freedom daje Ci możliwość stworzenia Twojego, indywidualnego kształtu. Pure Olive Vanilla Dream Misty Rose Soft Slate Kolory Kolory powłoki Akutex FT to inspirowane naturą pudrowe, delikatne barwy, ale także intensywne nasycone odcienie. Ich połączenie pozwala na wyjątkowe ożywienie wnętrza. Jeśli szukasz mocnych akcentów kolorystycznych - wybierz powłokę Akutex T oferującą jaskrawszą paletę barw. Z Akutex T możesz wybrać swój własny kolor. Skontaktuj się z działem technicznym, aby uzyskać więcej informacji. Pale Garden Silver Shadow Oświetlenie Jak widać na zdjęciach istnieje wiele możliwości zintegrowania paneli Solo z oświetleniem. Odbijająca światło powierzchnia Akutex rozprasza je równomiernie po całej powierzchni. White Frost Kolory Akutex T S2070-R S0580-Y10R S 2060-Y50R S1050-B10G Inspiracje dla Ciebie Chcesz zobaczyć, w jaki sposób inni wykorzystali Solo? Na znajdziesz wiele projektów, w których za pomocą Solo udało się stworzyć wyjątkowe wnętrze o dobrych parametrach akustycznych. S3050-B20G S7020-Y20R S2050-R70B S1060-G90Y Dowiedz się więcej Więcej informacji na temat możliwości zastosowania Solo znajdziesz w instrukcjach montażu oraz w przewodniku Ecophon Solo Creation Guide. Instrukcje montażu dostępne są na stronach produktowych systemu. 12

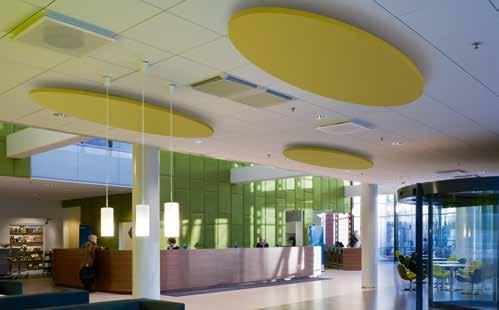

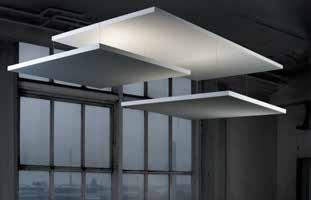

13 Standardowe kształty Solo Ecophon Solo Square Wymiar: 1200x1200 mm Ecophon Solo Rectangle Wymiar: 2400x1200 mm Ecophon Solo Circle Wymiar Ø: 800 mm, 1200 mm Ecophon Solo Circle XL Wymiar: Ø: 1600 mm Ecophon Solo Ellipse Wymiar: 2400x1000 mm Ecophon Solo Octagon Wymiar: 1200x1200 mm Ecophon Solo Heptagon Wymiar: 1168x1198 mm Ecophon Solo Hexagon Wymiar: 1039x1200 mm Ecophon Solo Pentagon Wymiar: 1139x1197 mm Ecophon Solo Triangle Wysokość: 1039 mm Długość: 1200 mm Ecophon Solo Baffle Wymiary: 1200x200 mm, 1200x300 mm, 1200x600 mm 13

14 Szybki i łatwy montaż lekkie panele i oryginalne akcesoria Chcesz zobaczyć, jak ławy jest montaż Solo? Obejrzyj filmiki z przykładowych instalacji na youtube.com/ecophontv lub ecophon.com. Wełna szklana trzeciej generacji, zastosowana w systemach Ecophon, ma wiele zalet, m.in. jest to niska waga materiałów, a co za tym idzie łatwy, niewymagający wysiłku montaż. Materiał jest elastyczny, lekki, a jednocześnie bardzo wytrzymały; nie ugina się i nawet duże formaty nie potrzebują dodatkowego wsparcia. Sztywność materiału daje również możliwość wycięcia w nim otworu bez ryzyka złamania czy pęknięcia panelu, umożliwiając tym samym montaż opraw oświetleniowych. Właściwie to jest jedynie kwestia wycięcia otworu i zamocowania oprawy. Wybór Solo oznacza, że oświetlenie i wentylacja będą widoczne. Ważne jest zatem, aby elementy mocowania nie tylko pełniły swoje funkcje, ale także ładnie wyglądały. Solo oferuje wiele ciekawych możliwości instalacyjnych z wykorzystaniem opatentowanych (lub w trakcie patentowania) akcesoriów Connect. Wybór należy do Ciebie. 14

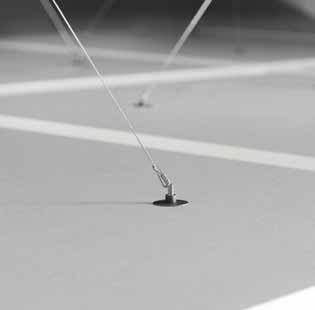

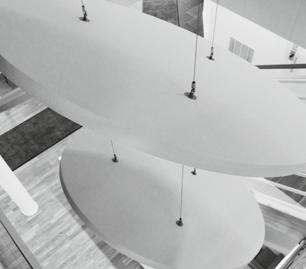

15 Mocowanie stropowe 1-punktowe Connect to najnowsze rozwiązanie montażowe Solo. Wymaga tylko jednego otworu w stropie i dwóch linek. To wyjątkowy montaż, będący w trakcie patentowania, który oszczędza czas i nadaje instalacji ciekawy wygląd. Zestaw Wieszaka cięgnowego Connect to unikalne rozwiązanie, które maskuje kołki lub wkręty przy stropie. Karabińczyk łączący linkę do Mocowania kotwiącego posiada mechanizm blokujący, dzięki czemu instalacja jest bardzo bezpieczna. Mocowanie kotwiące Connect to opatentowana śruba, która umożliwia jej łatwą instalację do płyt Solo. Mocowanie łatwo wkręca się w panel, a jej płaskie zakończenie sprawia, że śruba sama zatrzymuje się na właściwej głębokości. Panel jest wtedy łatwo podwieszany na linkach stalowych poprzez regulowany Karabińczyk Connect. Jeśli chcesz sztywniejszej i bezpośredniej instalacji, zastosuj Mocowanie bezpośrednie Connect. Skręć Spiralami kotwiącymi ramię blaszki Mocowania bezpośredniego, a uzyskasz solidny, bezpieczny i łatwy montaż na wysokości mm od stropu. Unikalne Mocowanie kotwiące Connect ma otwór przelotowy. Daje to możliwość tworzenia instalacji wielopoziomowych, zapewniając dodatkową chłonność akustyczną w wysokich pomieszczeniach. Wystarczy przepuścić linkę przez kotwę i zamocować ją do poniższego panela przy użyciu Karabińczyka Connect. Osłony maskujące Connect to schludne kapturki, które zasłaniają kołki lub wkręty przy stropie. Stosowane są razem z Linką cięgnową Connect, a specjalne wycięcie w obudowie pozwala używać go nawet przy instalacjach Solo pod kątem. Oprawy mogą być instalowane bezpośrednio na panelach Solo, bez ryzyka ugięcia lub potrzeby dodatkowych zawiesi. Maksymalne obciążenie użytkowe wynosi 2,5 kg, jednakże ta wartość może się wahać między różnymi kształtami Solo. Sprawdź instrukcje montażowe dla wybranego kształtu, aby ustalić prawidłową integrację. Wszystkie instrukcje i szkice są dostępne na ecophon.pl. Jeśli znasz wymiary oprawy, której chcesz użyć, możemy dostarczać panele z wyciętym otworem i z pomalowanymi krawędziami. Zalecamy wybór szczelnych korpusów opraw, aby światło nie przenikało od górnej części lampy do przestrzeni nad panelem. 15

16 Zrównoważony wybór Ekologiczne, trwałe i nadające się do recyklingu Mamy wobec Ciebie zobowiązania. Mamy obowiązek wyczerpująco informować Cię, jaki wpływ na środowisko naturalne wywierają nasze produkty i jakie działania podejmujemy, aby ten wpływ ograniczyć. Dlatego właśnie prowadzimy szczegółowe oceny cyklu życia produktów, analizując każdy aspekt okresu ich życia. Bogatsi o tę wiedzę, dokładamy wszelkich starań, by osiągać lepsze wyniki: poczynając od etapu pozyskania surowców i produkcji, a kończąc na transporcie i opracowaniu metod utylizacji odpadów. Udaj się z nami w ekologiczną podróż na com/pl/zrownowazony-rozwoj/ Realizowane przez nas w ostatnich latach inicjatywy na rzecz ograniczenia wpływu naszych produktów na środowisko na każdym etapie cyklu życia przyniosły efekty w postaci redukcji poziomu emisji, opracowania nowych proekologicznych materiałów, poprawy warunków środowiskowych we wnętrzach oraz wdrożenia programu recyklingu zużytych paneli. W wyniku tych działań nasze produkty otrzymały szereg najtrudniejszych do uzyskania certyfikatów i etykiet środowiskowych na całym świecie. Są to między innymi etykieta ekologiczna Nordic Ecolabel, certyfikat zgodności z Kalifornijską Regulacją Emisji oraz francuski certyfikat VOC A+. A+ A+ Wszystkie produkty Ecophon powstają z unikalnej wełny szklanej trzeciej generacji, która składa się w ponad 70 procentach ze szkła pochodzącego z recyklingu oraz spoiwa z surowców odnawialnych na bazie roślin. Całkowite wyeliminowanie surowców kopalnych z procesu produkcyjnego pozwala zaoszczędzić równowartość baryłek ropy naftowej rocznie. 70% 16

17 Jesteśmy niezwykle dumni, że udało nam się osiągnąć prawdopodobnie najniższy w branży poziom emisji CO 2 w przeliczeniu na metr kwadratowy produktów. Wynika to głównie z następujących przyczyn: - Wykorzystanie spoiwa z odnawialnych surowców na bazie roślin we wszystkich systemach dźwiękochłonnych. - 70% surowca szklanego wykorzystywanego w procesie produkcji pochodzi z recyklingu. - Nasze zakłady produkcyjne w dużym stopniu zasilane są energią pochodzącą z elektrowni wodnych i opalanych biogazem. - Nasze panele dźwiękochłonne są bardzo lekkie, co obniża poziom emisji powstających w trakcie transportu. Informacje dotyczące wielkości emisji CO 2 dla poszczególnych produktów można znaleźć na stronie ecophon.pl oraz w deklaracji EPD dla danego produktu. Wybór najbardziej ekologicznego produktu na potrzeby konkretnego budynku może sprawiać trudności. Aby ułatwić ten proces, zebraliśmy wszystkie informacje dotyczące cyklu życia naszych produktów w deklaracjach środowiskowych EDP (Environmental Product Declarations). Aby dodatkowo potwierdzić wiarygodność udostępnianych informacji, poddajemy wszystkie deklaracje EDP weryfikacji przez zewnętrzne, niezależne organizacje. Treść deklaracji EPD dla produktów Ecophon dostępna jest na stronie ecophon.pl. Gwarancja Gwarancja Nasza praca nie kończy się w chwili montażu paneli. Bierzemy odpowiedzialność za cały cykl życia naszych produktów. Dlatego opracowaliśmy program recyklingu obejmujący wszystkie nasze produkty wytworzone z wełny szklanej trzeciej generacji. Od 1 stycznia 2016 r. zapewniamy możliwość zwrotu zużytych paneli. Jeszcze nie skończyliśmy. Zawsze jest coś do zrobienia i właśnie dlatego Ecophon nigdy nie zaprzestanie poszukiwania sposobów na jeszcze bardziej zrównoważone rozwiązania dla naszej planety i jej mieszkańców. Obejrzyj film o ewolucji Ecophon na 17

18 Naturalnie bezpieczne bezpieczne Naturalnie Ecophon nie stosuje w swoich produktach zbędnych substancji chemicznych. Jest to sprzeczne z naszymi przekonaniami. Opracowywane przez nas produkty i powierzchnie są w naturalny sposób całkowicie bezpieczne i nie stanowią podłoża sprzyjającego namnażaniu się bakterii. Nasz pogląd podziela wielu ekspertów z dziedziny zdrowia publicznego, w tym brytyjski Departament Zdrowia, który wydał następujące oświadczenie w sprawie stosowania chemicznych środków przeciwdrobnoustrojowych: Choć produkty impregnowane środkami przeciwdrobnoustrojowymi (w postaci powłok, farb i zasłon) oraz materiały o właściwościach antybakteryjnych są powszechnie dostępne, do chwili obecnej brak jest danych jednoznacznie potwierdzających ich skuteczność w ograniczaniu skali zakażeń szpitalnych. (Health Building Note 00-10) Nasze produkty spełniają najbardziej rygorystyczne wymagania normy NF S dla strefy 4 oraz normy Amerykańskiego Stowarzyszenia Testów Materiałowych (American Society for Testing and Materials, ASTM) G21-96, w klasie 0. Ecophon posiada w ofercie dwa systemy sufitowe idealnie dostosowane do wymogów budynków wykorzystujących technologię grzewczą TABS (Thermally Activated Building Systems): Ecophon Master Matrix oraz Ecophon Solo. W oparciu o wyniki szeroko zakrojonych badań i testów, Ecophon zaleca dla budynków z technologią TABS 60% poziom pokrycia sufitu. Pozwoli to zachować efektywność systemu grzewczego, przy jednoczesnym zapewnieniu komfortowego środowiska akustycznego. Natomiast połączenie systemów sufitowych z panelami ściennymi Ecophon Akusto Wall i ekranami Ecophon Akusto Screen umożliwia zaprojektowanie otoczenia miłego tak dla ucha, jak i dla oka. 60% 60% Odbijanie światła to sposób opisu, jak równomiernie światło rozkłada się po pomieszczeniu. Zdolność odbicia światła to jedna z unikatowych właściwości powłoki Akutex FT. Gdyby dla przykładu, pomalować ścianę na czerwono, powierzchnia Akutex FT nie będzie odbijała koloru i rozprowadzała go po całym pomieszczeniu. Kolor pozostanie na ścianie. Jak to określił jeden architekt: To tak, jakby powłoka Akutex FT nie pozwalała na to, by wpływało na nią otoczenie. Porady i wskazówki i wskazówki Porady Jeżeli planujesz montowanie w panelach elementów, takich jak: oświetlenie czy wentylacja odwiedź nasze archiwum, aby poznać sprawdzone sposoby na takie montaże. Archiwum znajduje się w sekcji E-narzędzia, gdzie rysunki CADowskie pogrupowane są według produktów. Sprawdź na ecophon.pl. 18

19 Leed Breeam BIM Obiekty BIM Obiekty Wszystkie nasze systemy i produkty mogą być pobrane jako obiekty BIM. Wystarczy wybrać produkt w górnym menu i wejść w zakładkę Montaż, gdzie znajduje się link do plików BIM. Nasze obiekty BIM tworzone są z użyciem oprogramowania Revit. Aplikacja pozwala na tworzenie trójwymiarowych projektów budowlanych. Pobierając aplikację otrzymasz informację, w jaki sposób zintegrować nasze obiekty BIM w programie Revit. Obecnie sprawdzamy możliwości wykorzystania obiektów BIM w innych oprogramowaniach. Leed Breeam HQE HQE Produkty Ecophon są wybierane nawet przez stowarzyszenia budownictwa ekologicznego. W projektach wnętrz nowego biura Stowarzyszenia Budownictwa Ekologicznego RPA wykorzystano nasze rozwiązania akustyczne. Naszym zdaniem to doskonały wybór, bo przecież najbardziej ekologiczne panele dźwiękochłonne na rynku to optymalne rozwiązanie dla organizacji zajmującej się zrównoważonym budownictwem. Jakość środowiska akustycznego stanowi jedno z kryteriów oceny we wszystkich czołowych systemach certyfikacji budownictwa, takich jak Leed, Breeam i HQE. Użytkowanie Użytkowanie Ecophon oferuje internetowe narzędzie do generowania instrukcji użytkowania, które są dostosowane do potrzeb konkretnego projektu. Po wprowadzeniu produktów Ecophon, które zostały wykorzystane w projekcie, zostaje utworzony unikalny dokument. Będzie on zawierać informacje niezbędne do zapewnienia prawidłowego użytkowania i konserwacji produktów w trakcie ich eksploatacji. Stwórz swoją instrukcję na ecophon.pl. Aby uzyskać najnowsze informacje na temat rozwiązań Ecophon, inspiracji i akustyki, śledź nas na: Twitter (@ecophon), Facebook (facebook.com/ecophon) oraz LinkedIn (linkedin.com/company/ecophon). 19

20 Ecophon Solo Square Ecophon Solo Square to wolnowiszące panele stosowane w pomieszczeniach, gdzie montaż sufitu od ściany do ściany nie jest możliwy lub gdy potrzebna jest szybka adaptacja akustyczna. Sprawdza się także, gdy zależy nam na zachowaniu pierwotnej wysokości pomieszczenia lub gdy stosowane są stropy TABS (Thermally Activated Building System). Bogata kolorystyka Ecophon Solo Square i kilka systemów zawiesi dają szerokie możliwości projektowe. Dostępne są trzy opcje montażu systemu: przy użyciu Connect Regulowanych wieszaków cięgnowych, Connect Sztywnego wieszaka lub Mocowań bezpośrednich. W połączeniu z Connect Mocowaniami kotwiącymi (w trakcie patentowania) pozwalają uzyskać wielowarstwowe instalacje paneli, również pod różnymi kątami. Solo Square jest dostępny w formacie 1200x1200x40 mm o wadze 6 kg. Rdzeń płyty wykonany jest z wełny szklanej otrzeciej wysokiej generacji. gęstości, Płyta w technologii jest pokryta 3RD. powłoką Płyta Akutex jest pokryta FT z powłoką obydwu stron. Akutex Krawędzie FT z obydwu są prosto stron. przycięte Krawędzie i malowane. są prosto przycięte i malowane. Microsoft, Warsaw, Poland Formaty Format, mm 1200x1200 Specjalne mocowanie Grubość (d) 40 Szkice montażowe. M Ecophon Group Ecophon Solo Square, Created:

21 Płyta Solo Connect Regulowany wieszak cięgnowy z Connect Mocowaniem Connect Sztywny wieszak z Connect Mocowaniem kotwiącym Podwieszenie przy użyciu Connect Mocowania bezpośredniego akustyka Wartości w diagramie odnoszą się do pojedynczej płyty. W przypadku montażu w grupach, z odstępem między płytami mniejszym niż 0,5m, wartość Aeq na panel będzie nieznacznie niższa. Pochłanianie dźwięku: Pomiary przeprowadzone zgodnie z normą EN ISO 354. A eq, Równoważna chłonność akustyczna na panel (m²) Solo Square 1200x1200, 200 mm o.d.s. --- Solo Square 1200x1200, 400 mm o.d.s. Solo Square 1200x1200, 1000 mm o.d.s. o.d.s = c.w.k. = całkowita wysokość konstrukcyjna Częstotliwość, Hz d mm c.w.k. mm A eq, Równoważna chłonność akustyczna na panel (m²) 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz Dostęp Płyty są demontowalne. Utrzymywanie w czystości Możliwe codzienne odkurzanie ręczne i maszynowe oraz przecieranie na mokro raz w tygodniu. odbicie światła White Frost 500, najbliższy kolor wg NCS: S 0500-N, odbicie światła 85% (z czego ponad 99% to światło rozproszone). Współczynnik retroodbicia 63 mcd/(m²lx). Połysk < 1. odporność na wilgoć Płyty wytrzymują stałą wilgotność względną powietrza do 95% przy temperaturze 30 C bez ugięcia, wypaczenia czy też rozwarstwienia, zgodnie z normą ISO Nie rekomendujemy montażu paneli w pomieszczeniach, gdzie temperatura jest wyższa niż 30 C, a wilgotność względna powietrza przekracza 70%. Ecophon Group Ecophon Solo Square, Created:

22 Warunki wewnątrz pomieszczenia Certyfikat / Znak Fiński M1 Francuskie VOC A+ Szwedzki Związek Chorych na Astmę i Alergię Duński Znak Klimatu Wnętrz Dansk Indeklima Amerykańska Regulacja California Emission Regulation, CDPH Wpływ na środowisko naturalne Certyfikat / Znak Ekologiczna etykieta Nordycki Łabędź W pełni nadaje się do przetworzenia NORDIC ECOLABEL Co₂ Kg CO₂ equiv/m² 8,1 Od EPD zgodnie z normą ISO Bezpieczeństwo pożarowe Kraj Standard Klasa Europa EN A2-s1,d0 Płyty są materiałem niepalnym wg badań i klasyfikacji EN ISO obchodzenie się z płytami i wytrzymałość mechaniczna Płyta może przenosić obciążenia użytkowe punktowe oraz równomiernie rozłożone. Patrz: Wymagania funkcjonalne, Właściwości mechaniczne na montaż Zgodnie ze szkicem montażowym, przewodnikiem instalacyjnym oraz rysunkami pomocniczymi. Informacje na temat minimalnej całkowitej wysokości konstrukcyjnej umieszczone są pod szkicem montażowym w specyfikacji ilościowej. CE Oznaczenie CE odnosi się do takich właściwości jak poziom pochłaniania dźwięku, emisje substancji szkodliwych, bezpieczeństwo ogniowe dopuszczalne obciążenia użytkowe. Wszystkie sufity Ecophon oznakowane CE spełniają europejskie standardy EN13964 oraz właściwości deklarowane w Deklaracjach Właściwości Użytkowych (DWU). 22 Ecophon Group Ecophon Solo Square, Created:

23 M362 Szkic montażowy (m362): Ecophon Solo SquarE SpEcyfikacja ilościowa (wyłączając odpady) Format, mm 1200x Solo Square 1,44m²/panel 2 connect regulowany wieszak cięgnowy (alt 1) 4/panel 3 connect osłona maskująca (alt 1, opcjonalnie) 4/panel 4 zestaw connect wieszaka cięgnowego (alt 1, opcjonalnie) 4/panel 5 connect mocowanie kotwiące (alt 1) 4/panel 6 connect mocowanie stropowe 1-punktowe 1/panel 7 connect regulowany wieszak cięgnowy (alt 2) 2/panel 8 connect mocowanie kotwiące (alt 2) 4/panel 9 connect mocowanie bezpośrednie (alt 3) 4/panel 10 connect Blaszka mocująca przypanelowa (alt 3) 4/panel 11 Spirala kotwiąca connect (alt 3) 8 /panel Δ min. całkowita wysokość konstrukcyjna: Δ1 140 mm / Δ2 500 mm / Δ3 121 mm - α patrz: Specyfikacja ilościowa panele mogą być zawieszone jeden pod drugim mogą być zawieszone pod kątem do 60 Detal mocowania stropowego 1-punktowego 23

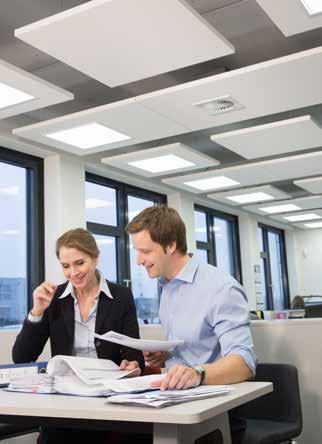

24 Ecophon Solo Rectangle Ecophon Solo Rectangle to wolnowiszące panele stosowane w pomieszczeniach, gdzie montaż sufitu od ściany do ściany nie jest możliwy lub gdy potrzebna jest szybka adaptacja akustyczna. Sprawdza się także, gdy zależy nam na zachowaniu pierwotnej wysokości pomieszczenia lub gdy stosowane są stropy TABS (Thermally Activated Building System). Bogata kolorystyka Ecophon Solo Rectangle i kilka systemów zawiesi dają szerokie możliwości projektowe. Dostępne są trzy opcje montażu: przy użyciu Connect Regulowanych wieszaków cięgnowych, Connect Sztywnego wieszaka lub Mocowań bezpośrednich. W połączeniu z Connect Mocowaniami kotwiącymi (w trakcie patentowania) pozwalają uzyskać wielowarstwowe instalacje paneli, również pod różnymi kątami. Solo Rectangle jest dostępny w formacie 2400x1200x40 mm o wadze 11,5 kg. Rdzeń płyty wykonany jest z wełny szklanej o trzeciej wysokiej generacji. gęstości, Płyta w technologii jest pokryta 3RD. powłoką Płyta jest pokryta Akutex powłoką FT z obydwu Akutex stron. FT Krawędzie z obydwu są stron. prosto Krawędzie przycięte i są malowane. prosto przycięte i malowane. Astratrum Hamburger Lloyd, Hamburg, Germany Formaty Format, mm 2400x1200 Specjalne mocowanie Grubość (d) 40 Szkice montażowe. M Ecophon Group Ecophon Solo Rectangle, Created:

25 Płyta Solo Connect Regulowany wieszak cięgnowy z Connect Mocowaniem Connect Sztywny wieszak z Connect Mocowaniem kotwiącym Podwieszenie przy użyciu Connect Mocowania bezpośredniego akustyka Wartości w diagramie odnoszą się do pojedynczej płyty. W przypadku rozmieszczenia płyt w grupach, z odległościami mniejszymi niż 0,5m, wartość Aeq na jednostkę będzie nieznacznie niższa. Pochłanianie dźwięku: Pomiary przeprowadzone zgodnie z normą EN ISO 354. A eq, Równoważna chłonność akustyczna na panel (m²) Solo Rectangle 1200x2400, 200 mm o.d.s. --- Solo Rectangle 1200x2400, 400 mm o.d.s. Solo Rectangle 1200x2400, 1000 mm o.d.s. o.d.s = c.w.k. = całkowita wysokość konstrukcyjna Częstotliwość, Hz d mm c.w.k. mm A eq, Równoważna chłonność akustyczna na panel (m²) 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz ,90 2,40 3,40 4,00 4,10 3, ,30 2,00 3,20 4,60 4,60 4, ,90 1,90 3,60 5,30 5,30 5,00 Dostęp Płyty są demontowalne. Utrzymywanie w czystości Możliwe codzienne odkurzanie ręczne i maszynowe oraz przecieranie na mokro raz w tygodniu. odbicie światła White Frost 500, najbliższy kolor wg NCS: S 0500-N, odbicie światła 85% (z czego ponad 99% to światło rozproszone). Współczynnik retroodbicia 63 mcd/(m²lx). Połysk < 1. odporność na wilgoć Płyty wytrzymują stałą wilgotność względną powietrza do 95% przy temperaturze 30 C bez ugięcia, wypaczenia czy też rozwarstwienia, zgodnie z normą ISO Nie rekomendujemy montażu paneli w pomieszczeniach, gdzie temperatura jest wyższa niż 30 C, a wilgotność względna powietrza przekracza 70%. Ecophon Group Ecophon Solo Rectangle, Created:

26 Warunki wewnątrz pomieszczenia Certyfikat / Znak Fiński M1 Francuskie VOC A+ Szwedzki Związek Chorych na Astmę i Alergię Duński Znak Klimatu Wnętrz Dansk Indeklima Amerykańska Regulacja California Emission Regulation, CDPH Wpływ na środowisko naturalne Certyfikat / Znak Ekologiczna etykieta Nordycki Łabędź W pełni nadaje się do przetworzenia NORDIC ECOLABEL Co₂ Kg CO₂ equiv/m² 8,1 Od EPD zgodnie z normą ISO Bezpieczeństwo pożarowe Kraj Standard Klasa Europa EN A2-s1,d0 Płyty są materiałem niepalnym wg badań i klasyfikacji EN ISO obchodzenie się z płytami i wytrzymałość mechaniczna Płyta może przenosić obciążenia użytkowe punktowe oraz równomiernie rozłożone. Patrz: Wymagania funkcjonalne, Właściwości mechaniczne na montaż Zgodnie ze szkicem montażowym, przewodnikiem instalacyjnym oraz rysunkami pomocniczymi. Informacje na temat minimalnej całkowitej wysokości konstrukcyjnej umieszczone są pod szkicem montażowym w specyfikacji ilościowej. CE Oznaczenie CE odnosi się do takich właściwości jak poziom pochłaniania dźwięku, emisje substancji szkodliwych, bezpieczeństwo ogniowe dopuszczalne obciążenia użytkowe. Wszystkie sufity Ecophon oznakowane CE spełniają europejskie standardy EN13964 oraz właściwości deklarowane w Deklaracjach Właściwości Użytkowych (DWU). 26 Ecophon Group Ecophon Solo Rectangle, Created:

27 M363 Szkic montażowy (m363): Ecophon Solo REctanglE SpEcyfikacja ilościowa (wyłączając odpady) Format, mm 2400x Solo Rectangle 2,88m²/panel 2 connect Regulowany wieszak cięgnowy (alt 1) 6/panel 3 connect osłona maskująca (alt 1, opcjonalnie) 6/panel 4 zestaw connect wieszaka cięgnowego (alt 1, opcjonalnie) 6/panel 5 connect mocowanie kotwiące (alt 1) 6/panel 6 connect mocowanie stropowe 1-punktowe 2/panel 7 connect Regulowany wieszak cięgnowy (alt 2) 4/panel 8 connect mocowanie kotwiące (alt 2) 8/panel 9 connect mocowanie bezpośrednie (alt 3) 6/panel 10 connect Blaszka mocująca przypanelowa (alt 3) 6/panel 11 Spirala kotwiąca connect (alt 3) 12 /panel Δ min. całkowita wysokość konstrukcyjna: Δ1 140 mm / Δ2 500 mm / Δ3 121 mm - α patrz: Specyfikacja ilościowa panele mogą być zawieszone jeden pod drugim mogą być zawieszone pod kątem do 60 Detal mocowania stropowego 1-punktowego 27

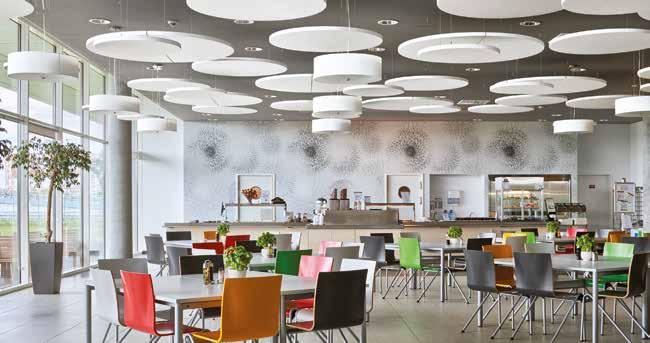

28 Ecophon Solo Circle Ecophon Solo Circle to wolnowiszące panele stosowane w pomieszczeniach, gdzie montaż sufitu od ściany do ściany jest niemożliwy lub gdy potrzebna jest szybka adaptacja akustyczna. Sprawdza się także, gdy zależy nam na zachowaniu pierwotnej wysokości pomieszczenia lub gdy stosowane są stropy TABS (Thermally Activated Building System). Bogata kolorystyka Ecophon Solo Circle i kilka systemów zawiesi dają szerokie możliwości projektowe. Dostępne są trzy opcje montażu: przy użyciu Connect Regulowanych wieszaków cięgnowych, Connect Sztywnego wieszaka lub Mocowań bezpośrednich. W połączeniu z Connect Mocowaniami kotwiącymi (w trakcie patentowania) pozwalają uzyskać wielowarstwowe instalacje paneli, również pod różnymi kątami. Solo Circle dostępny jest w formacie Ø1200x40 mm o wadze 4,5 kg i Ø800x40 mm o wadze 2 kg. Rdzeń płyty wykonany jest z wełny szklanej o trzeciej wysokiej generacji. gęstości, Płyta w jest technologii pokryta powłoką 3RD. Płyta Akutex jest pokryta FT z obydwu powłoką stron. Akutex Krawędzie FT z są obydwu prosto przycięte stron. Krawędzie i malowane są prosto przycięte i malowane Bosch, Warsaw, Poland Formaty Format, mm 800x x1200 Specjalne mocowanie Grubość (d) Szkice montażowe. M370 M Ecophon Group Ecophon Solo Circle, Created:

29 Płyta Solo Connect Regulowany wieszak cięgnowy z Connect Mocowaniem Connect Sztywny wieszak z Connect Mocowaniem kotwiącym Podwieszenie przy użyciu Connect Mocowania bezpośredniego akustyka Wartości w diagramie odnoszą się do pojedynczej płyty. W przypadku rozmieszczenia paneli w grupach, z odległościami mniejszymi niż 0,5m, wartość Aeq na płytę będzie nieznacznie niższa. Pochłanianie dźwięku: Pomiary przeprowadzone zgodnie z normą EN ISO 354. A eq, Równoważna chłonność akustyczna na panel (m²) Solo Circle Ø800, 200 mm o.d.s. --- Solo Circle Ø800, 400 mm o.d.s. Solo Circle Ø800, 1000 mm o.d.s. o.d.s = c.w.k. = całkowita wysokość konstrukcyjna Częstotliwość, Hz A eq, Równoważna chłonność akustyczna na panel (m²) Solo Circle Ø1200, 200 mm o.d.s. --- Solo Circle Ø1200, 400 mm o.d.s. Solo Circle Ø1200, 1000 mm o.d.s. o.d.s = c.w.k. = całkowita wysokość konstrukcyjna Częstotliwość, Hz d mm c.w.k. mm A eq, Równoważna chłonność akustyczna na panel (m²) 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz Ø ,00 0,40 0,80 1,00 1,00 0,80 Ø ,10 0,40 0,70 1,10 1,10 1,00 Ø ,20 0,30 0,80 1,20 1,20 1,10 Ø ,30 1,00 1,60 1,90 1,90 1,60 Ø ,40 0,90 1,40 2,10 2,10 1,90 Ø ,30 0,80 1,50 2,30 2,30 2,10 Dostęp Płyty są demontowalne. Utrzymywanie w czystości Możliwe codzienne odkurzanie ręczne i maszynowe oraz przecieranie na mokro raz w tygodniu. Ecophon Group Ecophon Solo Circle, Created:

30 odbicie światła White Frost 500, najbliższy kolor wg NCS: S 0500-N, odbicie światła 85% (z czego ponad 99% to światło rozproszone). Współczynnik retroodbicia 63 mcd/(m²lx). Połysk < 1. odporność na wilgoć Płyty wytrzymują stałą wilgotność względną powietrza do 95% przy temperaturze 30 C bez ugięcia, wypaczenia czy też rozwarstwienia, zgodnie z normą ISO Nie rekomendujemy montażu paneli w pomieszczeniach, gdzie temperatura jest wyższa niż 30 C, a wilgotność względna powietrza przekracza 70%. Warunki wewnątrz pomieszczenia Certyfikat / Znak Fiński M1 Francuskie VOC A+ Szwedzki Związek Chorych na Astmę i Alergię Duński Znak Klimatu Wnętrz Dansk Indeklima Amerykańska Regulacja California Emission Regulation, CDPH Wpływ na środowisko naturalne Certyfikat / Znak Ekologiczna etykieta Nordycki Łabędź W pełni nadaje się do przetworzenia NORDIC ECOLABEL Bezpieczeństwo pożarowe Kraj Standard Klasa Europa EN A2-s1,d0 Płyty są materiałem niepalnym wg badań i klasyfikacji EN ISO obchodzenie się z płytami i wytrzymałość mechaniczna Płyta może przenosić obciążenia użytkowe punktowe oraz równomiernie rozłożone. Patrz: Wymagania funkcjonalne, Właściwości mechaniczne na montaż Zgodnie ze szkicem montażowym, przewodnikiem instalacyjnym oraz rysunkami pomocniczymi. Informacje na temat minimalnej całkowitej wysokości konstrukcyjnej umieszczone są pod szkicem montażowym w specyfikacji ilościowej. CE Oznaczenie CE odnosi się do takich właściwości jak poziom pochłaniania dźwięku, emisje substancji szkodliwych, bezpieczeństwo ogniowe dopuszczalne obciążenia użytkowe. Wszystkie sufity Ecophon oznakowane CE spełniają europejskie standardy EN13964 oraz właściwości deklarowane w Deklaracjach Właściwości Użytkowych (DWU). 30 Ecophon Group Ecophon Solo Circle, Created:

31 M364 Szkic montażowy (m364): Ecophon Solo circle SpEcyfikacja ilościowa (wyłączając odpady) Format, mm 1200x Solo circle 1,13m²/panel 2 connect regulowany wieszak cięgnowy (alt 1) 3/panel 3 connect osłona maskująca (alt 1, opcjonalnie) 3/panel 4 zestaw connect wieszak cięgnowy (alt 1, opcjonalnie) 3/panel 5 connect mocowanie kotwiące (alt 1) 3/panel 6 connect mocowanie stropowe 1-punktowe 1/panel 7 connect regulowany wieszak cięgnowy (alt 2) 2/panel 8 connect mocowanie kotwiące (alt 2) 4/panel 9 connect mocowanie bezpośrednie (alt 3) 3/panel 10 connect przypanelowa blaszka mocująca (alt 3) 3/panel 11 Spirala kotwiąca connect (alt 3) 6 /panel Δ min. całkowita wysokość konstrukcyjna: Δ1 140 mm / Δ2 500 mm / Δ3 121 mm - α patrz: Specyfikacja ilościowa panele mogą być zawieszone jeden pod drugim mogą być zawieszone pod kątem do 60 Detal mocowania stropowego 1-punktowego 31

32 M370 Szkic montażowy (m370): Ecophon Solo circle SpEcyfikacja ilościowa (wyłączając odpady) Format, mm 800x800 1 Solo circle 0,5m²/panel 2 connect regulowany wieszak cięgnowy (alt 1) 3/panel 3 connect osłona maskująca (alt 1, opcjonalnie) 3/panel 4 zestaw connect wieszaka cięgnowego (alt 1, opcjonalnie) 3/panel 5 connect mocowanie kotwiące (alt 1) 3/panel 6 connect mocowanie bezpośrednie (alt 2) 3/panel 7 connect przypanelowa blaszka mocująca (alt 2) 3/panel 8 Spirala kotwiąca connect (alt 2) 6 /panel Δ min. całkowita wysokość konstrukcyjna: Δ1 140 mm / Δ2 121 mm 2 1 patrz: Specyfikacja ilościowa panele mogą być zawieszone jeden pod drugim mogą być zawieszone pod kątem do 60 montaż connect osłony przystropowej 32

33 33

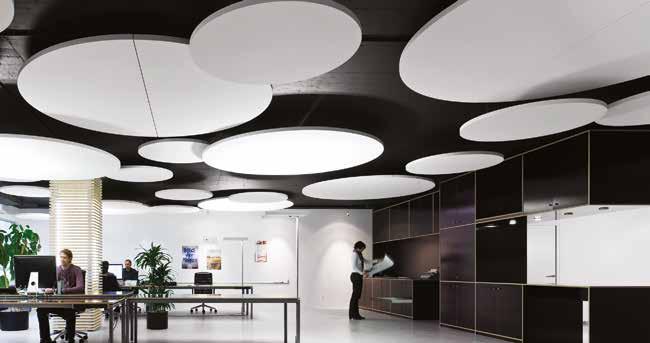

34 Ecophon Solo Circle XL Ecophon Solo Circle XL rozwiązuje problemy akustyczne wszędzie tam, gdzie nie można instalować sufitów od ściany do ściany. Sprawdza się także, gdy zależy nam na zachowaniu pierwotnej wysokości pomieszczenia lub gdy stosowane są stropy TABS (Thermally Activated Building System). Solo Circle XL składa się z dwóch półokręgów. Dostępny Solo jest w Circle formacie XL składa Ø1600x40 się z dwóch mm o wadze półokręgów. 8 kg. Rdzeń Dostępny jest płyty w z formacie wełny szklanej Ø1600x40 trzeciej mm generacji. o wadze Powierzchnie 8 kg. Rdzeń płyty płyty pokryte z wełny są powłoką szklanej Akutex o wysokiej FT z gęstości, obu stron. wykonany Krawędzie w są technologii malowane. 3RD. Powierzchnie płyty pokryte są powłoką Akutex FT z obu stron. Krawędzie są malowane. Ecophon Solo Circle XL to akustyczny sufit wolnowiszący. Dostępne są trzy opcje montażu systemu: przy użyciu Connect Regulowanych wieszaków cięgnowych, Connect Sztywnego wieszaka lub Mocowań bezpośrednich. W połączeniu z Connect Mocowaniami kotwiącymi (w trakcie patentowania) pozwalają uzyskać wielowarstwowe instalacje paneli, również pod różnymi kątami. YJOO Communications AG, St Gallen, Switzerland Formaty Format, mm Specjalne mocowanie XL 1600x1600 Grubość (d) 40 Szkice montażowe. M Ecophon Group Ecophon Solo Circle XL, Created:

35 Panel Płyta Solo Circle XL Tylna Connect strona Regulowany Solo Circle wieszak XL cięgnowy z Connect Mocowaniem Montaż Connect Solo Sztywny Circle wieszak XL przy z użyciu Connect Connect Mocowaniem Mocowania kotwiącym kotwiącego Podwieszenie przy użyciu Connect Mocowania bezpośredniego akustyka Wartości w diagramie odnoszą się do pojedynczej płyty. W przypadku rozmieszczenia paneli w grupach, z odległościami mniejszymi niż 0,5m, wartość Aeq na płytę będzie nieznacznie niższa. Pochłanianie dźwięku: Pomiary przeprowadzone zgodnie z normą EN ISO 354. A eq, Równoważna chłonność akustyczna na panel (m²) Solo Circle XL, Ø800, mm o.d.s. mm o.d.s. --- Solo Circle XL, Ø800, mm o.d.s. mm o.d.s. Solo Circle XL, Ø800, mm o.d.s. mm o.d.s. o.d.s = c.w.k. = całkowita wysokość konstrukcyjna Częstotliwość, Hz A eq, Równoważna chłonność akustyczna na panel (m²) d o.d.s. A eq, Równoważna chłonność akustyczna na panel (m²) Solo Circle Ø1200, 200 mm o.d.s. 4.0 mm mm 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz Solo Circle Ø1200, 400 mm o.d.s ,10 1,80 2,50 3,00 3,00 2,80 Solo Circle Ø1200, 1000 mm o.d.s ,90 1,50 2,30 3,30 3,40 3, ,60 1,50 2,50 3,80 o.d.s 3,90 = c.w.k. = całkowita 3,80 wysokość konstrukcyjna Dostęp Płyty są demontowalne Częstotliwość, Hz d c.w.k. A eq, Równoważna chłonność akustyczna na panel (m²) mm mm 125 Hz Utrzymywanie w czystości 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz Ø ,00 0,40 0,80 1,00 1,00 0,80 Możliwe codzienne odkurzanie ręczne i maszynowe oraz przecieranie na mokro raz w tygodniu. Ø ,10 0,40 0,70 1,10 1,10 1,00 Ø ,20 0,30 0,80 1,20 1,20 1,10 Ø ,30 1,00 1,60 1,90 1,90 1,60 odbicie Ø1200światła ,40 0,90 1,40 2,10 2,10 1,90 White Ø1200 Frost 500, 40 najbliższy 1000 kolor wg 0,30 NCS: S 0500-N, 0,80 odbicie 1,50 światła 85% 2,30 (z czego ponad 2,30 99% to 2,10 światło rozproszone). Współczynnik retroodbicia 63 mcd/(m²lx). Połysk < 1. Dostęp odporność Płyty są demontowalne. na wilgoć Płyty wytrzymują stałą wilgotność względną powietrza do 95% przy temperaturze 30 C bez ugięcia, wypaczenia czy też rozwarstwienia, zgodnie z normą ISO Utrzymywanie w czystości Nie Możliwe rekomendujemy codzienne montażu odkurzanie paneli ręczne w pomieszczeniach, i maszynowe oraz gdzie przecieranie temperatura na mokro jest wyższa raz w tygodniu. niż 30 C, a wilgotność względna powietrza przekracza 70%. Ecophon Group Ecophon Solo Solo Circle Circle, XL, Created:

36 Warunki wewnątrz pomieszczenia Certyfikat / Znak Fiński M1 Francuskie VOC A+ Szwedzki Związek Chorych na Astmę i Alergię Duński Znak Klimatu Wnętrz Dansk Indeklima Amerykańska Regulacja California Emission Regulation, CDPH Wpływ na środowisko naturalne Certyfikat / Znak Ekologiczna etykieta Nordycki Łabędź W pełni nadaje się do przetworzenia NORDIC ECOLABEL Bezpieczeństwo pożarowe Kraj Standard Klasa Europa EN A2-s1,d0 Płyty są materiałem niepalnym wg badań i klasyfikacji EN ISO obchodzenie się z płytami i wytrzymałość mechaniczna Nie dopuszcza się dodatkowego obciążenia użytkowego. montaż Zgodnie ze szkicem montażowym, przewodnikiem instalacyjnym oraz rysunkami pomocniczymi. Informacje na temat minimalnej całkowitej wysokości konstrukcyjnej umieszczone są pod szkicem montażowym w specyfikacji ilościowej. CE Oznaczenie CE odnosi się do takich właściwości jak poziom pochłaniania dźwięku, emisje substancji szkodliwych, bezpieczeństwo ogniowe dopuszczalne obciążenia użytkowe. Wszystkie sufity Ecophon oznakowane CE spełniają europejskie standardy EN13964 oraz właściwości deklarowane w Deklaracjach Właściwości Użytkowych (DWU). 36 Ecophon Group Ecophon Solo Circle XL, Created:

37 M290 Szkic montażowy (m290): Ecophon Solo circle Xl SpEcyfikacja ilościowa (wyłączając odpady) Format, mm 1600x Solo circle Xl 2,01m²/panel 2 connect profil główny t24 0,60/panel 3 connect mocowanie kotwiące 8/panel 4 connect regulowany wieszak cięgnowy 4/panel Δ min. całkowita wysokość konstrukcyjna: Δ 190 mm - patrz: Specyfikacja ilościowa podwieszenie przy użyciu connect regulowanego wieszaka cięgnowego i connect profila głównego t24 łatwa regulacja podwieszenia przy użyciu connect regulowanego wieszaka cięgnowego połączenie płyt 37
