1 AEG Pochaniacz kuchenny DD 8891 Instrukcja obsugi i instalacji

2 2

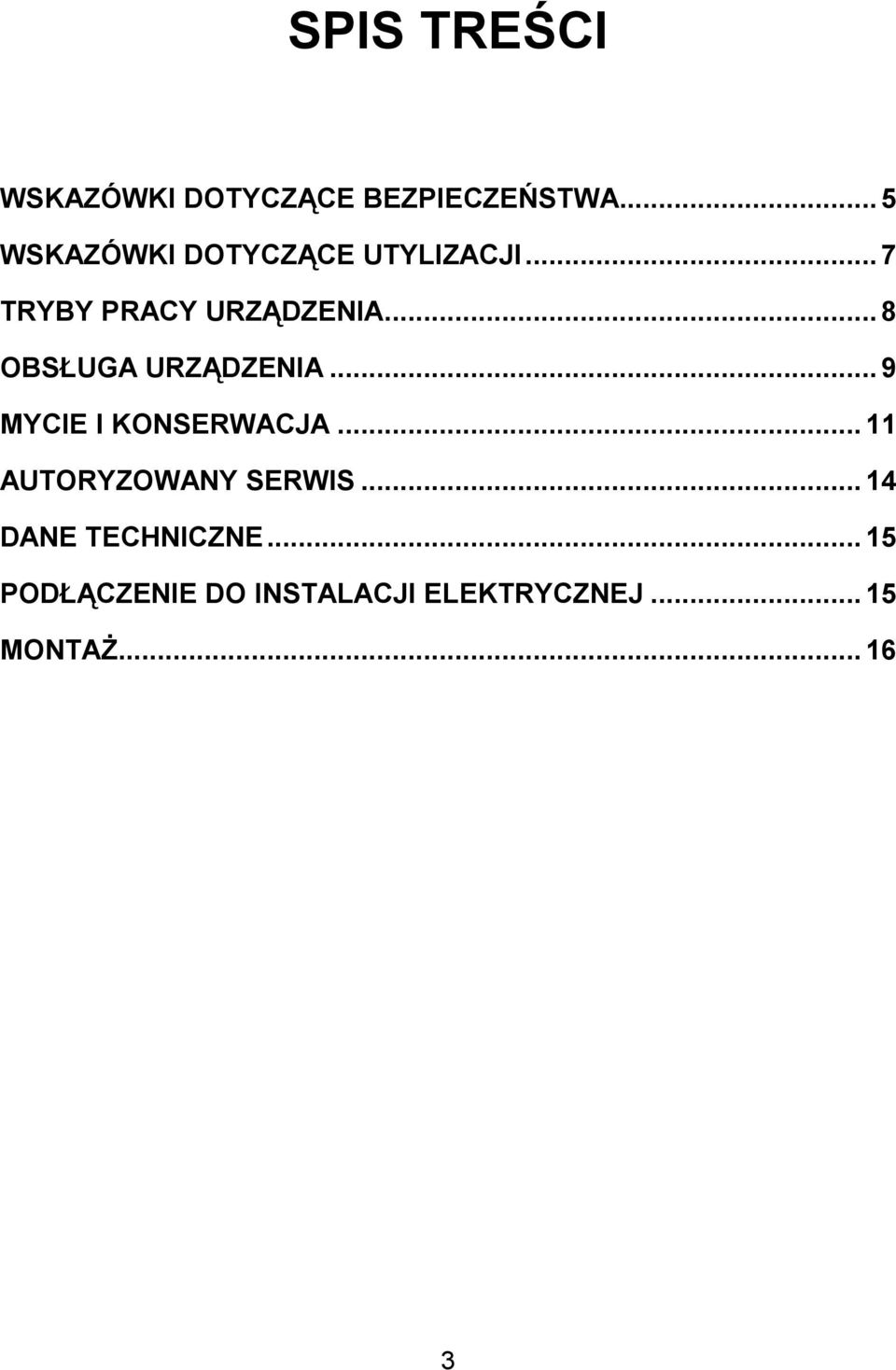

3 SPIS TRE"CI WSKAZÓWKI DOTYCZ*CE BEZPIECZE,STWA... 5 WSKAZÓWKI DOTYCZ*CE UTYLIZACJI... 7 TRYBY PRACY URZ*DZENIA... 8 OBS4UGA URZ*DZENIA... 9 MYCIE I KONSERWACJA AUTORYZOWANY SERWIS DANE TECHNICZNE POD4*CZENIE DO INSTALACJI ELEKTRYCZNEJ MONTA

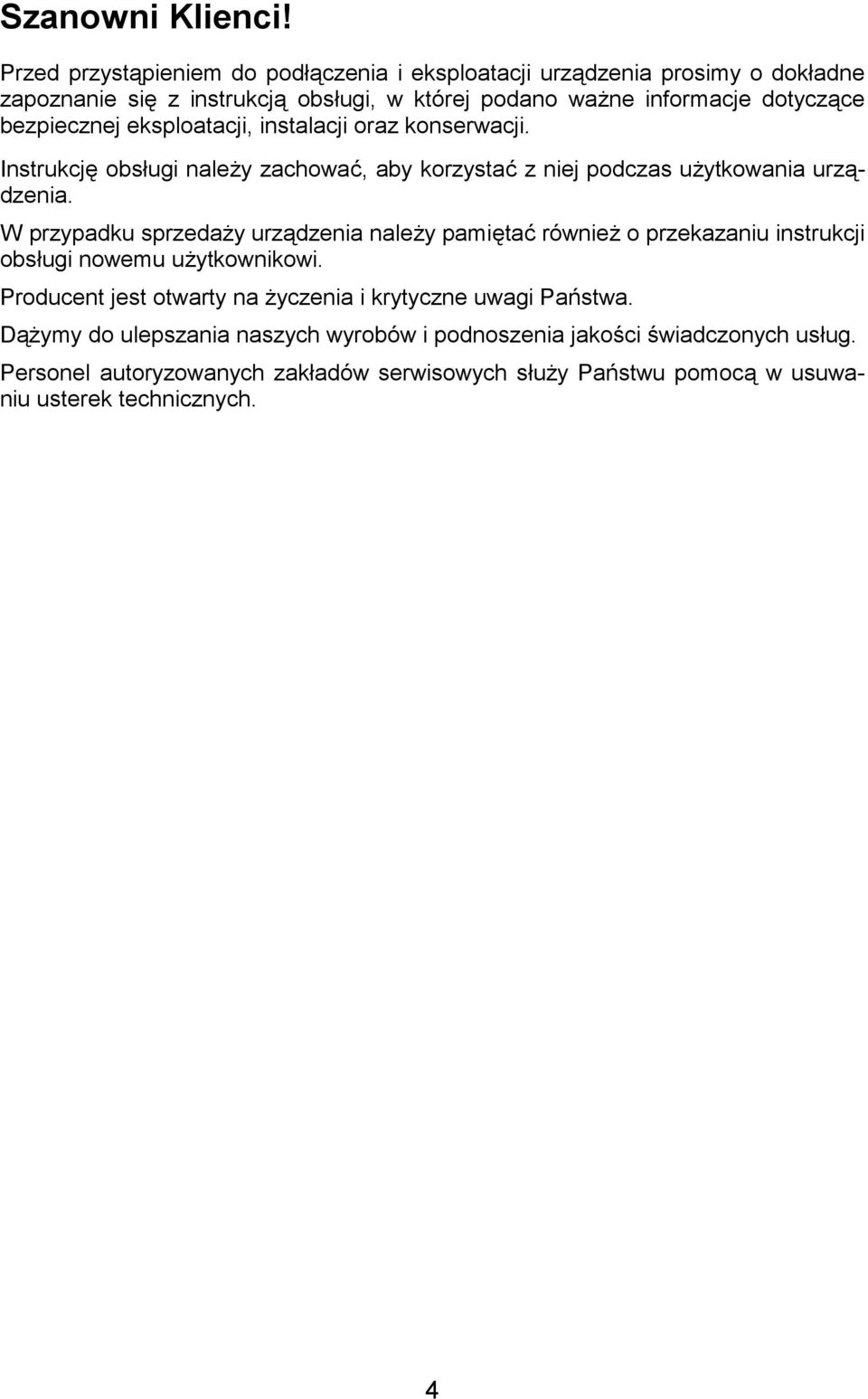

4 Szanowni Klienci! Przed przystpieniem do podczenia i eksploatacji urzdzenia prosimy o dokadne zapoznanie si z instrukcj obsugi, w której podano wa ne informacje dotyczce bezpiecznej eksploatacji, instalacji oraz konserwacji. Instrukcj obsugi nale y zachowa%, aby korzysta% z niej podczas u ytkowania urzdzenia. W przypadku sprzeda y urzdzenia nale y pamita% równie o przekazaniu instrukcji obsugi nowemu u ytkownikowi. Producent jest otwarty na yczenia i krytyczne uwagi Pa(stwa. D ymy do ulepszania naszych wyrobów i podnoszenia jako*ci *wiadczonych usug. Personel autoryzowanych zakadów serwisowych su y Pa(stwu pomoc w usuwaniu usterek technicznych. 4

5 WSKAZÓWKI DOTYCZ*CE BEZPIECZE,STWA Wskazówki dla u>ytkownika Nale y zwraca% uwag, aby palniki gazowe lub pola grzejne na pycie do gotowania byy podczas pracy pochaniacza nakryte, gdy wskutek intensywnej kumulacji gorcego powietrza mo e doj*% do uszkodzenia urzdzenia. Nale y bezwzgldnie unika% otwartego ognia w pobli u pochaniacza w przypadku u ytkowania pieców olejowych, gazowych i wglowych. Podczas przyrzdzania na kuchence lub pycie do gotowania potraw wymagajcych sma enia na tuszczu (np. sma enie frytek), nie wolno pozostawia% wczonego pochaniacza bez nadzoru. Olej znajdujcy si we frytownicy mo e si samoistnie zapali%. Zanieczyszczony olej atwo ulega zapaleniu. Zagro>enie po>arem. PrzyrzAdzanie potraw pod pochaniaczem z otwartym pomieniem (flambirowanie) jest niedozwolone. Przed przystpieniem do wszelkich prac instalacyjnych i konserwacyjnych oraz wymiany arówki nale y odczy% urzdzenie od zasilania elektrycznego (wyczy% bd1 wykrci% bezpieczniki). Istotne dla prawidowego funkcjonowania urzdzenia jest regularne kontrolowanie stanu filtrów i ich wymiana bd1 czyszczenie. Nieprzestrzeganie terminów wymiany bade czyszczenia filtrów mo>e spowodowaf zagro>enie po>arowe (zapalenie sig osadów tuszczowych). Wskazówki dla instalatora W przypadku pracy pochaniacza w obiegu otwartym (wyprowadzenie powietrza na zewntrz) *rednica rury wentylacyjnej musi wynosi% 150 mm. Je*li w *cianie lub dachu jest ju zamontowana rura wyprowadzajca powietrze o *rednicy 125 mm, mo na zastosowa% króciec redukcyjny (150/125 mm) bdcy na wyposa eniu. Praca pochaniacza bdzie wtedy nieco go- *niejsza. Na zamówienie dostpne s rury o ró nych wielko*ciach i ksztatach oraz systemy powietrzne do wyprowadzenia powietrza na zewntrz (teleskopowe skrzynki *cienne). O szczegóy prosz pyta% w autoryzowanych zakadach serwisowych. Przy monta>u pochaniacza kuchennego nale>y przestrzegaf minimalnych (ni>ej podanych) odstgpów pomigdzy górna krawgdzia pyty kuchennej a dolna krawgdzia pochaniacza: o Kuchnia elektryczna mm o Kuchnia gazowa mm o Kuchnia olejowa i wgglowa... min. 700 mm 5

6 Podczas jednoczesnej pracy pochaniacza (w trybie wyprowadzenia powietrza na zewntrz) i innych urzdze( podczonych do przewodów kominowych nale y zapewni% odpowiedni wentylacj. Przepisy przeciwpo arowe dopuszczaj w takich pomieszczeniach maksymalne podci*nienie o warto- *ci do 4 PA (4x10-5 bar). Powietrza nie wolno odprowadza% do przewodów kominowych. Niedozwolone jest równie odprowadzanie powietrza do szybu wentylacyjnego su - cego do wyprowadzenia spalin z pomieszcze(, w których znajduj si paleniska. Przy wyprowadzeniu powietrza do nieczynnego komina lub szybu wentylacyjnego zaleca si wezwanie kominiarza. Nale>y przestrzegaf obowiazujacych przepisów. Podczas pracy pochaniacza w obiegu otwartym (wyprowadzenie powietrza na zewntrz) nale y zapewni% odpowiedni wentylacj tzn. ilo*% powietrza wyprowadzanego na zewntrz musi równa% si ilo*ci powietrza napywajcego. Obowizujce przepisy budowlane ograniczaj prac w tym samym pomieszczeniu pochaniacza oraz innych urzdze( podczonych do przewodów kominowych np.: piece wglowe lub olejowe, gazowe podgrzewacze wody. Bezpieczne funkcjonowanie urzdze( pracujcych jednocze*nie jest zapewnione, je*li do pomieszczenia (lub mieszkania) jest doprowadzane powietrze zewntrzne przez otwór o powierzchni ok cm 2. Taka wentylacja zapobiega wytworzeniu si podci*nienia podczas pracy pochaniacza. W razie wtpliwo*ci nale y zasign% opinii wzgl. uzyska% zgod kominiarza lub lokalnych wadz budowlanych. Poniewa w pomieszczeniach, w których nie ma palenisk, obowizuje zasada Otwór doprowadzajcy musi mie% tak sam powierzchni jak otwór odprowadzajcy powietrze, otwór o powierzchni wikszej ni cm 2 bdzie wpywa% ujemnie na skuteczno*% pracy urzdze( odprowadzajcych powietrze. Praca pochaniacza w obiegu zamknitym (recyrkulacja powietrza) jest bezpieczna (wg opisanych warunków) i nie dotycz jej wymogi wymienionych przepisów. Praca pochaniacza w obiegu otwartym (wyprowadzenie powietrza na zewntrz) jest skuteczna, je*li przestrzegane s nastpujce zalecenia: kanay odprowadzajce s krótkie i proste, przewód odprowadzajcy posiada jak najmniej zaama(, przewód posiada mo liwie jak najwiksz *rednic, przy ukadaniu przewodu nale y unika% ostrych zaama( przewodu na rzecz ukowatych wygi%. Nieprzestrzeganie powy szych wskazówek spowoduje obni enie sprawno- *ci dziaania urzdzenia oraz zwikszony poziom szumu podczas pracy. 6

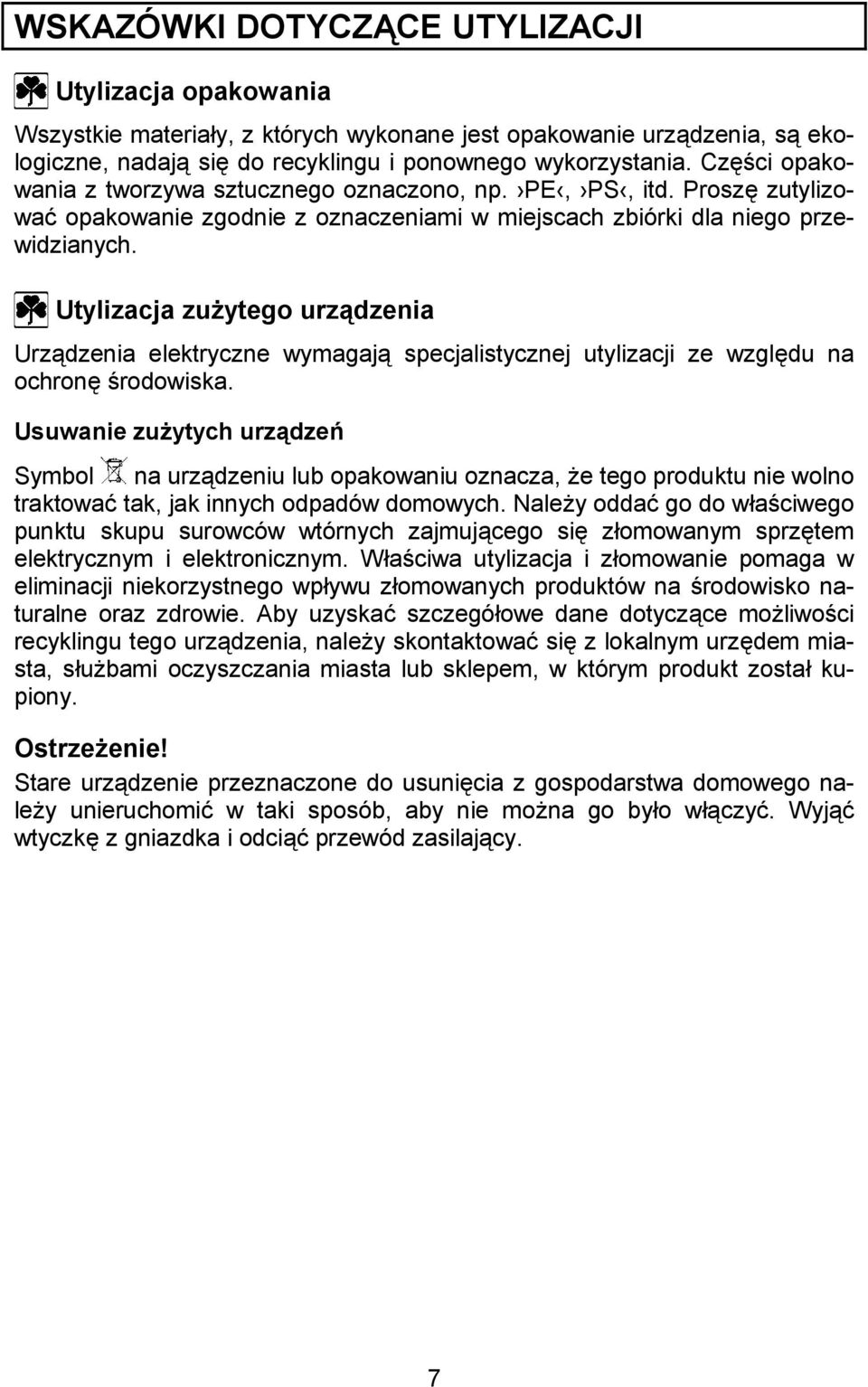

7 WSKAZÓWKI DOTYCZ*CE UTYLIZACJI Utylizacja opakowania Wszystkie materiay, z których wykonane jest opakowanie urzdzenia, s ekologiczne, nadaj si do recyklingu i ponownego wykorzystania. Cz*ci opakowania z tworzywa sztucznego oznaczono, np. PE, PS, itd. Prosz zutylizowa% opakowanie zgodnie z oznaczeniami w miejscach zbiórki dla niego przewidzianych. Utylizacja zu>ytego urzadzenia Urzdzenia elektryczne wymagaj specjalistycznej utylizacji ze wzgldu na ochron *rodowiska. Usuwanie zu>ytych urzadzek Symbol na urzdzeniu lub opakowaniu oznacza, e tego produktu nie wolno traktowa% tak, jak innych odpadów domowych. Nale y odda% go do wa*ciwego punktu skupu surowców wtórnych zajmujcego si zomowanym sprztem elektrycznym i elektronicznym. Wa*ciwa utylizacja i zomowanie pomaga w eliminacji niekorzystnego wpywu zomowanych produktów na *rodowisko naturalne oraz zdrowie. Aby uzyska% szczegóowe dane dotyczce mo liwo*ci recyklingu tego urzdzenia, nale y skontaktowa% si z lokalnym urzdem miasta, su bami oczyszczania miasta lub sklepem, w którym produkt zosta kupiony. Ostrze>enie! Stare urzdzenie przeznaczone do usunicia z gospodarstwa domowego nale y unieruchomi% w taki sposób, aby nie mo na go byo wczy%. Wyj% wtyczk z gniazdka i odci% przewód zasilajcy. 7

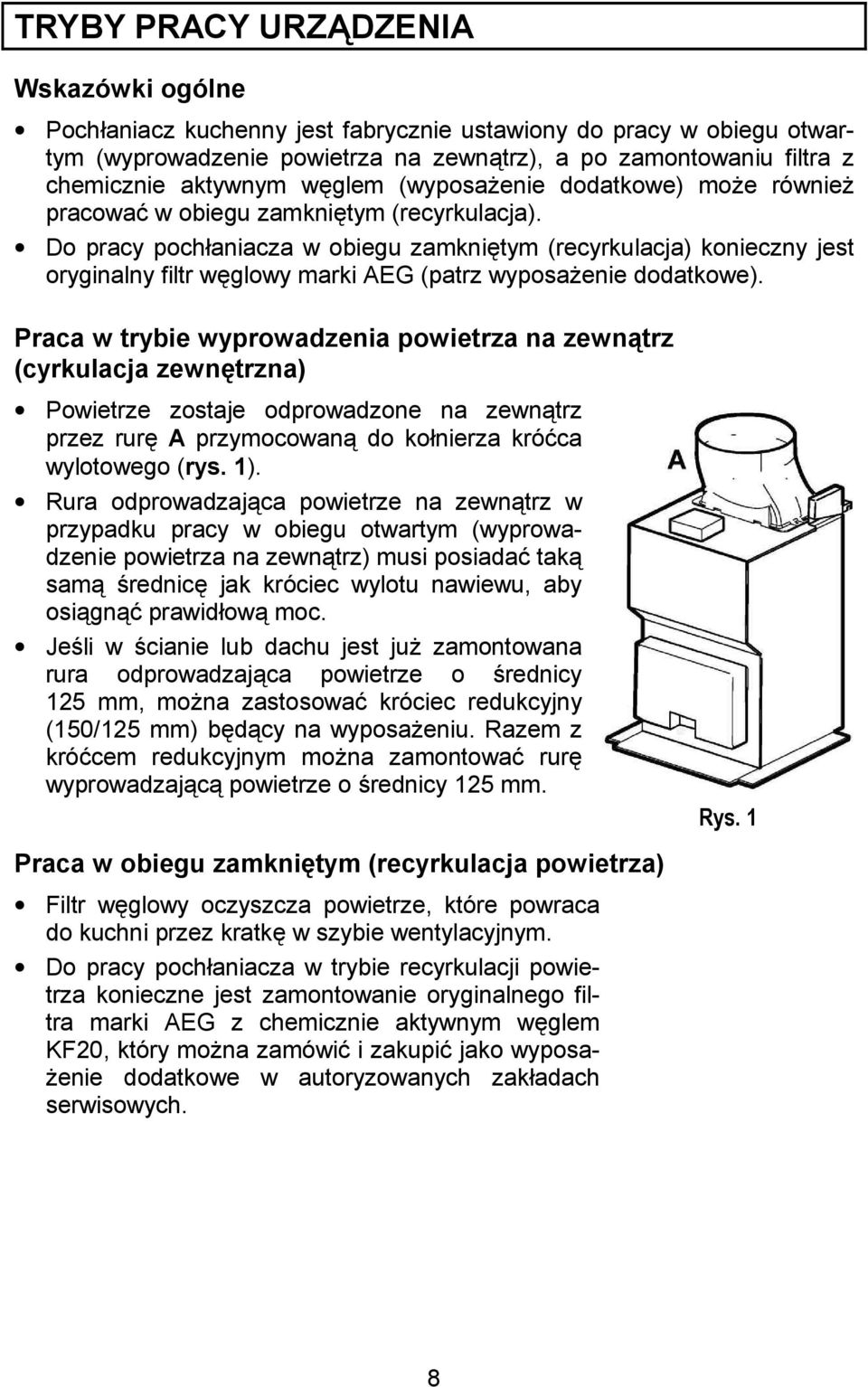

8 TRYBY PRACY URZ*DZENIA Wskazówki ogólne Pochaniacz kuchenny jest fabrycznie ustawiony do pracy w obiegu otwartym (wyprowadzenie powietrza na zewntrz), a po zamontowaniu filtra z chemicznie aktywnym wglem (wyposa enie dodatkowe) mo e równie pracowa% w obiegu zamknitym (recyrkulacja). Do pracy pochaniacza w obiegu zamknitym (recyrkulacja) konieczny jest oryginalny filtr wglowy marki AEG (patrz wyposa enie dodatkowe). Praca w trybie wyprowadzenia powietrza na zewnatrz (cyrkulacja zewngtrzna) Powietrze zostaje odprowadzone na zewntrz przez rur A przymocowan do konierza kró%ca wylotowego (rys. 1). Rura odprowadzajca powietrze na zewntrz w przypadku pracy w obiegu otwartym (wyprowadzenie powietrza na zewntrz) musi posiada% tak sam *rednic jak króciec wylotu nawiewu, aby osign% prawidow moc. Je*li w *cianie lub dachu jest ju zamontowana rura odprowadzajca powietrze o *rednicy 125 mm, mo na zastosowa% króciec redukcyjny (150/125 mm) bdcy na wyposa eniu. Razem z kró%cem redukcyjnym mo na zamontowa% rur wyprowadzajc powietrze o *rednicy 125 mm. Rys. 1 Praca w obiegu zamknigtym (recyrkulacja powietrza) Filtr wglowy oczyszcza powietrze, które powraca do kuchni przez kratk w szybie wentylacyjnym. Do pracy pochaniacza w trybie recyrkulacji powietrza konieczne jest zamontowanie oryginalnego filtra marki AEG z chemicznie aktywnym wglem KF20, który mo na zamówi% i zakupi% jako wyposaenie dodatkowe w autoryzowanych zakadach serwisowych. 8

9 OBS4UGA URZ*DZENIA Pochaniacz wyposa ony jest w silnik z regulowan prdko*ci obrotow. Zaleca si wczenie pochaniacza na kilka minut przed rozpoczciem gotowania. Pochaniacz powinien pracowa% jeszcze przez ok. 15 minut po zako(czeniu gotowania, aby usun% wszystkie opary. W cz*ci przedniej urzdzenia znajduj si wczniki: Rys Przycisk wcznika Wczony/Wyczony. Przycisk wcznika naciska% krócej ni przez ok. 1,5 sekundy. Pochaniacz wczy si na tryb gotowo*ci Standby (za*wieci si punkt b). Przycisk wcznika naciska% du ej ni przez ok. 1,5 sekundy. Pochaniacz wyczy si, wszystkie funkcje (z wyjtkiem wcznika o*wietlenia) zostaj zablokowane. Wy*wietlacz jest cakowicie wyczony. Ponownie naciska% przycisk du ej ni 1,5 sekundy, aby przestawi% pochaniacz do trybu gotowo*ci Standby. 2. Wczanie / Wyczanie o*wietlenia. 3. Wczanie i regulacja mocy wentylatora stopie( Wy*wietlacz. 5. Wcznik intensywnego stopnia mocy wentylatora. Po 5 minutach intensywny stopie( mocy wentylatora zostaje przeczony na poprzednio ustawion moc lub wycza si, je*li nie zosta ustawiony inny stopie(. Aby wyczy% intensywny nawiew przed upywem 5 minut, nale y nacisn% przycisk 1 lub 5. Na wy*wietlaczu pojawi si litera P oraz pozostay czas (punkt a pulsuje), nastpnie rozlega si sygna d1wikowy. 6. Zegar timer. We wszystkich stopniach mocy wentylatora mo na ustawi% okre*lony czas pracy wentylatora (punkt b pulsuje). Po upywie ustawionego czasu pracy, pochaniacz wyczy si. Regulacja wczania czasowego wentylatora: 1. stopie( mocy - 20 minut. 2. stopie( mocy - 15 minut. 3. stopie( mocy - 10 minut. 9

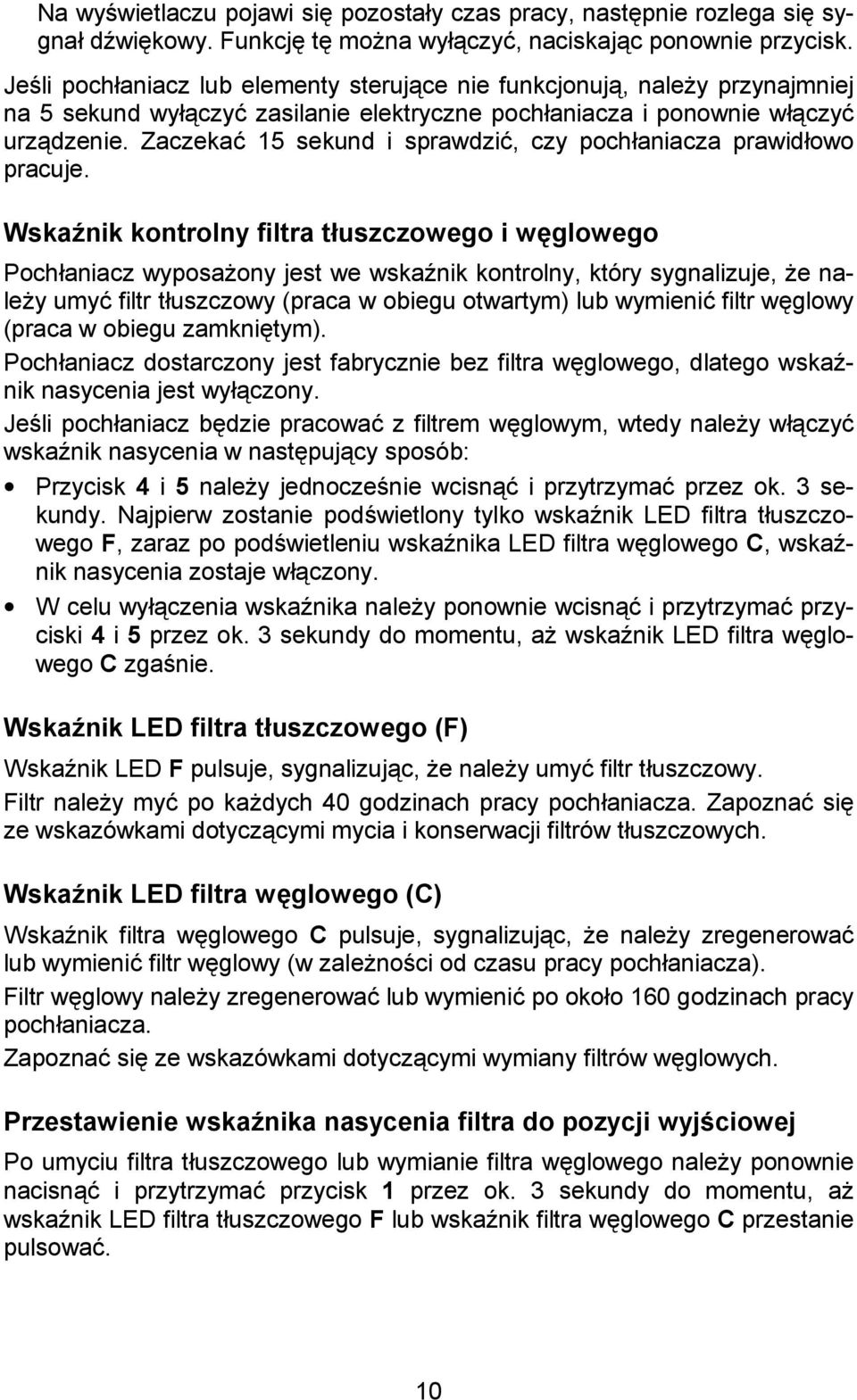

10 Na wy*wietlaczu pojawi si pozostay czas pracy, nastpnie rozlega si sygna d1wikowy. Funkcj t mo na wyczy%, naciskajc ponownie przycisk. Je*li pochaniacz lub elementy sterujce nie funkcjonuj, nale y przynajmniej na 5 sekund wyczy% zasilanie elektryczne pochaniacza i ponownie wczy% urzdzenie. Zaczeka% 15 sekund i sprawdzi%, czy pochaniacza prawidowo pracuje. WskaEnik kontrolny filtra tuszczowego i wgglowego Pochaniacz wyposa ony jest we wska1nik kontrolny, który sygnalizuje, e nale y umy% filtr tuszczowy (praca w obiegu otwartym) lub wymieni% filtr wglowy (praca w obiegu zamknitym). Pochaniacz dostarczony jest fabrycznie bez filtra wglowego, dlatego wska1- nik nasycenia jest wyczony. Je*li pochaniacz bdzie pracowa% z filtrem wglowym, wtedy nale y wczy% wska1nik nasycenia w nastpujcy sposób: Przycisk 4 i 5 nale y jednocze*nie wcisn% i przytrzyma% przez ok. 3 sekundy. Najpierw zostanie pod*wietlony tylko wska1nik LED filtra tuszczowego F, zaraz po pod*wietleniu wska1nika LED filtra wglowego C, wska1- nik nasycenia zostaje wczony. W celu wyczenia wska1nika nale y ponownie wcisn% i przytrzyma% przyciski 4 i 5 przez ok. 3 sekundy do momentu, a wska1nik LED filtra wglowego C zga*nie. WskaEnik LED filtra tuszczowego (F) Wska1nik LED F pulsuje, sygnalizujc, e nale y umy% filtr tuszczowy. Filtr nale y my% po ka dych 40 godzinach pracy pochaniacza. Zapozna% si ze wskazówkami dotyczcymi mycia i konserwacji filtrów tuszczowych. WskaEnik LED filtra wgglowego (C) Wska1nik filtra wglowego C pulsuje, sygnalizujc, e nale y zregenerowa% lub wymieni% filtr wglowy (w zale no*ci od czasu pracy pochaniacza). Filtr wglowy nale y zregenerowa% lub wymieni% po okoo 160 godzinach pracy pochaniacza. Zapozna% si ze wskazówkami dotyczcymi wymiany filtrów wglowych. Przestawienie wskaenika nasycenia filtra do pozycji wyjociowej Po umyciu filtra tuszczowego lub wymianie filtra wglowego nale y ponownie nacisn% i przytrzyma% przycisk 1 przez ok. 3 sekundy do momentu, a wska1nik LED filtra tuszczowego F lub wska1nik filtra wglowego C przestanie pulsowa%. 10

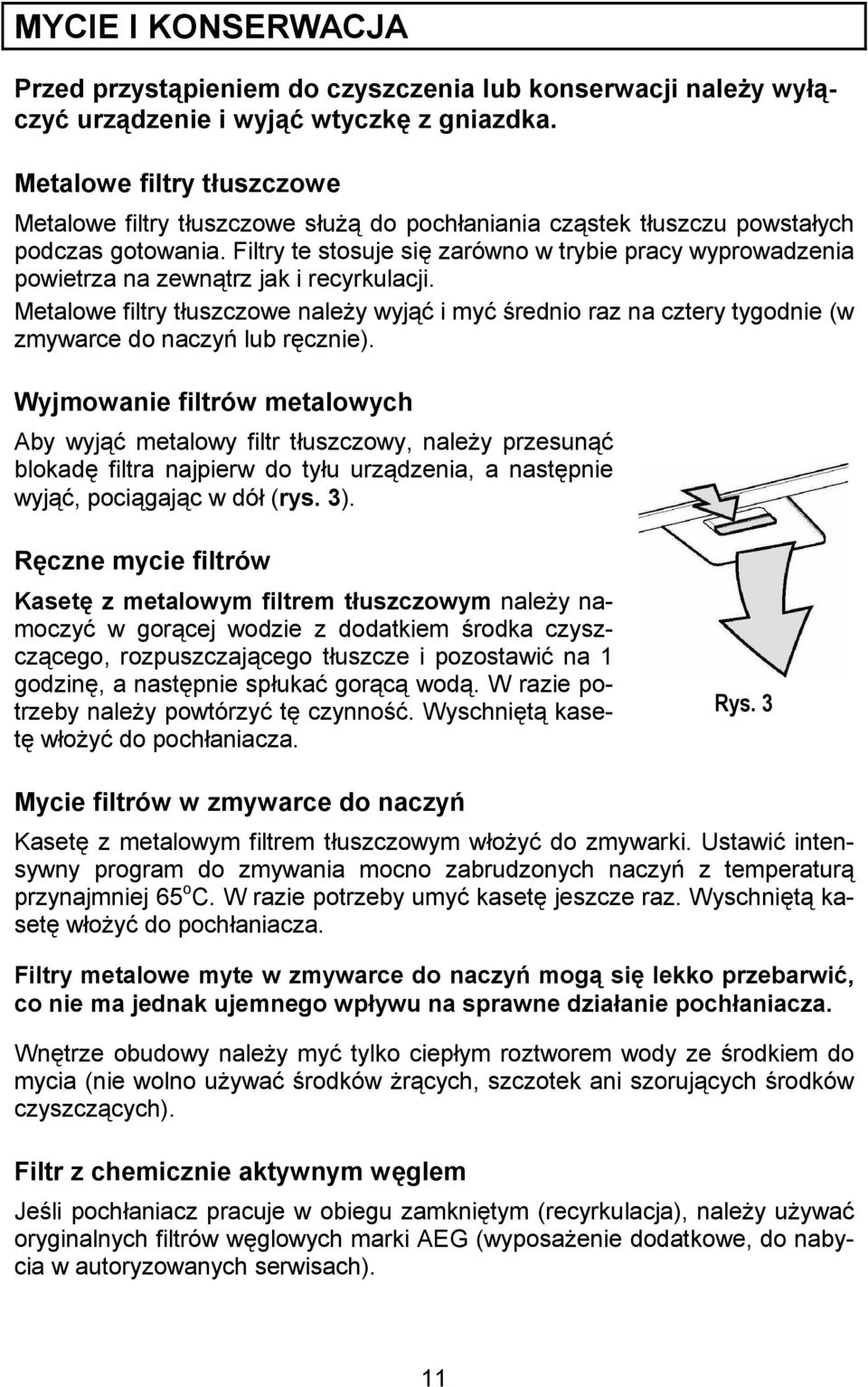

11 MYCIE I KONSERWACJA Przed przystapieniem do czyszczenia lub konserwacji nale>y wyaczyf urzadzenie i wyjaf wtyczkg z gniazdka. Metalowe filtry tuszczowe Metalowe filtry tuszczowe su do pochaniania czstek tuszczu powstaych podczas gotowania. Filtry te stosuje si zarówno w trybie pracy wyprowadzenia powietrza na zewntrz jak i recyrkulacji. Metalowe filtry tuszczowe nale y wyj% i my% *rednio raz na cztery tygodnie (w zmywarce do naczy( lub rcznie). Wyjmowanie filtrów metalowych Aby wyj% metalowy filtr tuszczowy, nale y przesun% blokad filtra najpierw do tyu urzdzenia, a nastpnie wyj%, pocigajc w dó (rys. 3). RGczne mycie filtrów KasetG z metalowym filtrem tuszczowym nale y namoczy% w gorcej wodzie z dodatkiem *rodka czyszczcego, rozpuszczajcego tuszcze i pozostawi% na 1 godzin, a nastpnie spuka% gorc wod. W razie potrzeby nale y powtórzy% t czynno*%. Wyschnit kaset wo y% do pochaniacza. Rys. 3 Mycie filtrów w zmywarce do naczyk Kaset z metalowym filtrem tuszczowym wo y% do zmywarki. Ustawi% intensywny program do zmywania mocno zabrudzonych naczy( z temperatur przynajmniej 65 o C. W razie potrzeby umy% kaset jeszcze raz. Wyschnit kaset wo y% do pochaniacza. Filtry metalowe myte w zmywarce do naczyk moga sig lekko przebarwif, co nie ma jednak ujemnego wpywu na sprawne dziaanie pochaniacza. Wntrze obudowy nale y my% tylko ciepym roztworem wody ze *rodkiem do mycia (nie wolno u ywa% *rodków rcych, szczotek ani szorujcych *rodków czyszczcych). Filtr z chemicznie aktywnym wgglem Je*li pochaniacz pracuje w obiegu zamknitym (recyrkulacja), nale y u ywa% oryginalnych filtrów wglowych marki AEG (wyposa enie dodatkowe, do nabycia w autoryzowanych serwisach). 11

12 Regeneracja i wymiana filtra wgglowego W odró nieniu od innych filtrów z chemicznie aktywnym wglem, filtr wglowy LONG LIFE mo na my% i regenerowa%. W warunkach normalnego u ytkowania pochaniacza nale y my% filtr wglowy *rednio raz na dwa miesice, w zmywarce do naczy(, (je*li pochaniacz pracuje dziennie *rednio 2,5 godziny). Stosowa% detergenty przeznaczone do zmywania w zmywarkach i ustawi% najwy sz temperatur (65 o C). Filtr powinien by% myty osobno, aby resztki potraw nie osadzay si na nim, gdy spowoduje to powstawanie nieprzyjemnych zapachów. Aby aktywowa% wkad wglowy, filtr nale y wysuszy% w piekarniku (nagrzewanie górn i doln grzak, temperatura maksymalnie 100 o C, filtr suszy% 10 minut). Po upywie ok. 3 lat filtr nale y wymieni%, poniewa jego zdolno*% pochaniania oparów zostaje zredukowana o okoo 50%. Monta> filtra wgglowego Wyj% ramk (i), która zabezpiecza filtr (h), obracajc uchwyty blokady (g) o 90. Wo y% kaset z filtrem wglowym do ramki i ponownie zamocowa%, wykonujc opisane czynno*ci w odwrotnej kolejno*ci (rys. 4). Aby wyjc filtr wglowy, nale y wykona% opisane czynno*ci w odwrotnej kolejno*ci. Wntrze obudowy umy% tylko ciepym roztworem wody ze *rodkiem czyszczcym. Do mycia nie wolno stosowa% ostrych *rodków czyszczcych, szczotek i piasku! Przy skadaniu zamówienia i zakupie nowego filtra nale y poda% model, numer produktu i numer seryjny pochaniacza. Dane znajduj si na tabliczce znamionowej w wewntrznej cz*ci urzdzenia. Filtry wglowe mo na zamówi% w autoryzowanym zakadzie serwisowym. Rys. 4 12

13 UWAGA! Nale>y przestrzegaf podanych w instrukcji wskazówek dotyczacych mycia i terminów czyszczenia oraz wymiany filtrów. Nieprzestrzeganie tych zalecek mo>e spowodowaf zagro>enie po>arowe i zapalenie sig osadów tuszczowych. Producent nie ponosi odpowiedzialnooci za uszkodzenia silnika oraz inne szkody spowodowane nieodpowiednia konserwacja lub nieprzestrzeganiem podanych wskazówek. Wymiana >arówki Przed przystpieniem do wymiany arówki nale y wyczy% pochaniacz kuchenny z sieci zasilajcej. Oson arówki nale y odchyli% za pomoc *rubokrta i wyj% (rys. 5). Spalon arówk wymieni% na now tego samego typu. Ponownie zao y% oson arówki. Je*li po wymianie arówki o*wietlenie nadal nie dziaa, nale y przed zgoszeniem usterki w zakadzie serwisowym sprawdzi%, czy arówka zostaa prawidowo wo ona. Rys. 5 Czyszczenie pochaniacza Przed przystpieniem do czyszczenia pochaniacza kuchennego nale y wy- czy% go z sieci z zasilania elektrycznego, wyjmujc wtyczk z gniazdka. Nie wkada% i nie przesuwa% ostrych przedmiotów po kratce osaniajcej silnik. Cz*ci zewntrzne czy*ci% roztworem wody z agodnym *rodkiem do mycia. Do mycia nie stosowa% rcych i szorujcych *rodków czyszczcych oraz szczotek i piasku. Panel z przecznikami i kratk filtra tuszczowego nale y czy*ci% tylko wilgotn szmatk z agodnym *rodkiem czyszczcym. Nale y przestrzega% terminów czyszczenia i wymiany filtrów. Opó1nienia mog doprowadzi% do powstania zagro enia po arowego spowodowanego osadami tuszczów. WYPOSAENIE DODATKOWE Filtr z chemicznie aktywnym wglem KF 20 Numer katalogowy Skrzynka cienna Rura wylotu powietrza Z o!y" zapytanie w autoryzowanym zak adzie serwisowym. Z o!y" zapytanie w autoryzowanym zak adzie serwisowym. 13

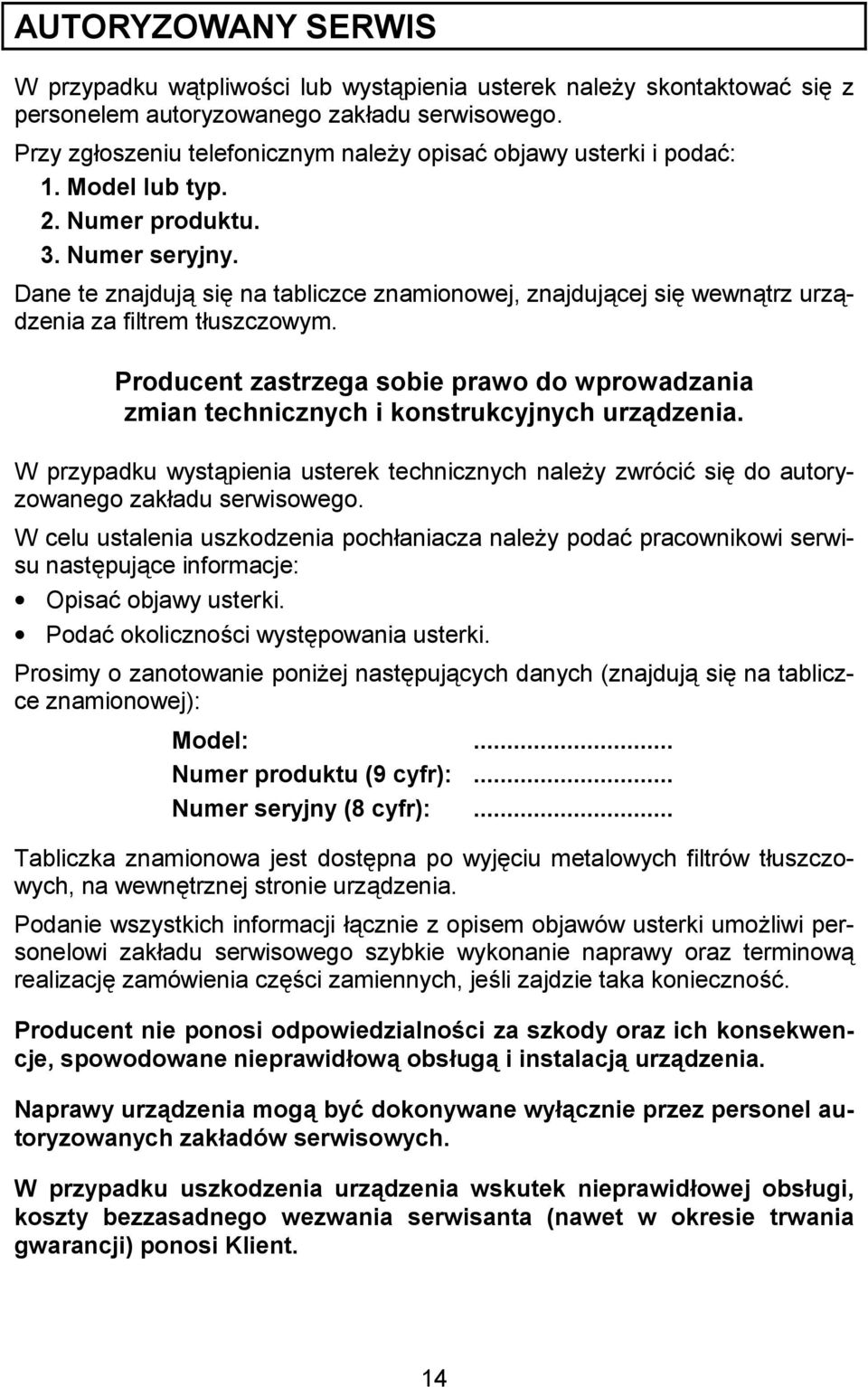

14 AUTORYZOWANY SERWIS W przypadku wtpliwo*ci lub wystpienia usterek nale y skontaktowa% si z personelem autoryzowanego zakadu serwisowego. Przy zgoszeniu telefonicznym nale y opisa% objawy usterki i poda%: 1. Model lub typ. 2. Numer produktu. 3. Numer seryjny. Dane te znajduj si na tabliczce znamionowej, znajdujcej si wewntrz urzdzenia za filtrem tuszczowym. Producent zastrzega sobie prawo do wprowadzania zmian technicznych i konstrukcyjnych urzadzenia. W przypadku wystpienia usterek technicznych nale y zwróci% si do autoryzowanego zakadu serwisowego. W celu ustalenia uszkodzenia pochaniacza nale y poda% pracownikowi serwisu nastpujce informacje: Opisa% objawy usterki. Poda% okoliczno*ci wystpowania usterki. Prosimy o zanotowanie poni ej nastpujcych danych (znajduj si na tabliczce znamionowej): Model:... Numer produktu (9 cyfr):... Numer seryjny (8 cyfr):... Tabliczka znamionowa jest dostpna po wyjciu metalowych filtrów tuszczowych, na wewntrznej stronie urzdzenia. Podanie wszystkich informacji cznie z opisem objawów usterki umo liwi personelowi zakadu serwisowego szybkie wykonanie naprawy oraz terminow realizacj zamówienia cz*ci zamiennych, je*li zajdzie taka konieczno*%. Producent nie ponosi odpowiedzialnooci za szkody oraz ich konsekwencje, spowodowane nieprawidowa obsuga i instalacja urzadzenia. Naprawy urzadzenia moga byf dokonywane wyacznie przez personel autoryzowanych zakadów serwisowych. W przypadku uszkodzenia urzadzenia wskutek nieprawidowej obsugi, koszty bezzasadnego wezwania serwisanta (nawet w okresie trwania gwarancji) ponosi Klient. 14

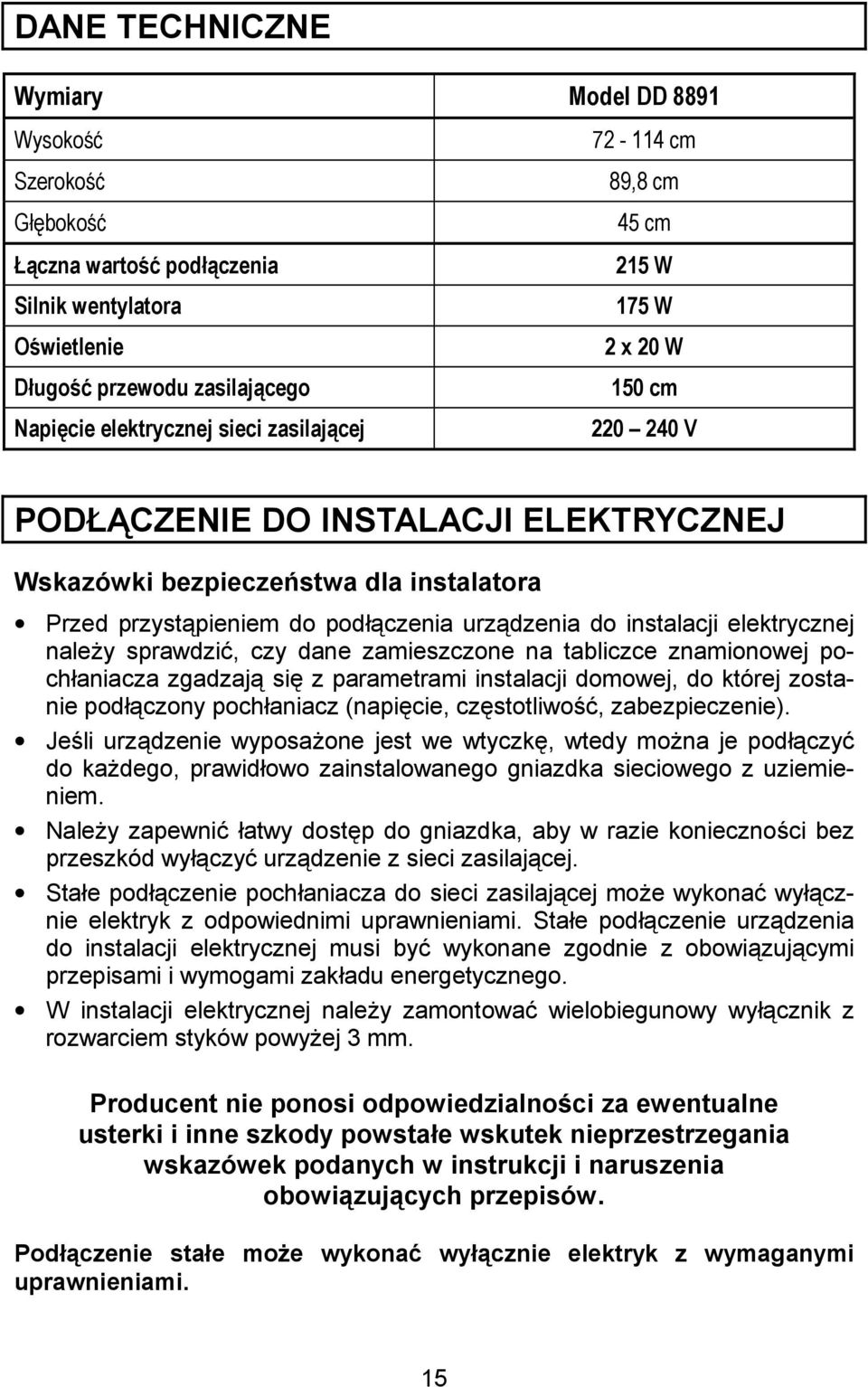

15 DANE TECHNICZNE Wymiary Model DD 8891 Wysoko" Szeroko" G boko" #$czna warto*+ pod-$czenia Silnik wentylatora O*wietlenie D-ugo*+ przewodu zasilaj$cego Napi5cie elektrycznej sieci zasilaj$cej cm 89,8 cm 45 cm 215 W 175 W 2 x 20 W 150 cm V POD4*CZENIE DO INSTALACJI ELEKTRYCZNEJ Wskazówki bezpieczekstwa dla instalatora Przed przystpieniem do podczenia urzdzenia do instalacji elektrycznej nale y sprawdzi%, czy dane zamieszczone na tabliczce znamionowej pochaniacza zgadzaj si z parametrami instalacji domowej, do której zostanie podczony pochaniacz (napicie, czstotliwo*%, zabezpieczenie). Je*li urzdzenie wyposa one jest we wtyczk, wtedy mo na je podczy% do ka dego, prawidowo zainstalowanego gniazdka sieciowego z uziemieniem. Nale y zapewni% atwy dostp do gniazdka, aby w razie konieczno*ci bez przeszkód wyczy% urzdzenie z sieci zasilajcej. Stae podczenie pochaniacza do sieci zasilajcej mo e wykona% wycznie elektryk z odpowiednimi uprawnieniami. Stae podczenie urzdzenia do instalacji elektrycznej musi by% wykonane zgodnie z obowizujcymi przepisami i wymogami zakadu energetycznego. W instalacji elektrycznej nale y zamontowa% wielobiegunowy wycznik z rozwarciem styków powy ej 3 mm. Producent nie ponosi odpowiedzialnooci za ewentualne usterki i inne szkody powstae wskutek nieprzestrzegania wskazówek podanych w instrukcji i naruszenia obowiazujacych przepisów. PodAczenie stae mo>e wykonaf wyacznie elektryk z wymaganymi uprawnieniami. 15

16 MONTA8 Wyposa>enie i materiay monta>owe Ilo*+ Wyposa8enie 1 Deflektor 1 Wspornik os ony komina 1 Wieszak okapu 1 Króciec redukcyjny 125 / 120 mm 1 Klucz do wkrtów TORX 6 Ko ki 8 (do zamocowania na cianie) 6 Wkrty do drewna 5 x 45 mm (do zamocowania na cianie) 4 Wkrty 3,5 x 9,5 (do przykrcenia deflektora) 2 Wkrty 2,9 x 6,5 (do przykrcenia os ony komina) Prace monta>owe rys. 6 Przygotowanie urzadzenia do monta>u Ustali%, w jakim trybie ma pracowa% pochaniacz (w obiegu otwartym - wyprowadzenie powietrza na zewntrz, czy w obiegu zamknitym - recyrkulacja). W trybie pracy pochaniacza w obiegu otwartym mo na obróci% górn cz*% rury wentylacyjnej tak, aby szczeliny wylotu powietrza zostay schowane w dolnej cz*ci komina i stay si niewidoczne. W przypadku pracy pochaniacza w obiegu zamknitym szczeliny musz by% skierowane do góry. (zob. rys. 6 A-C). 16

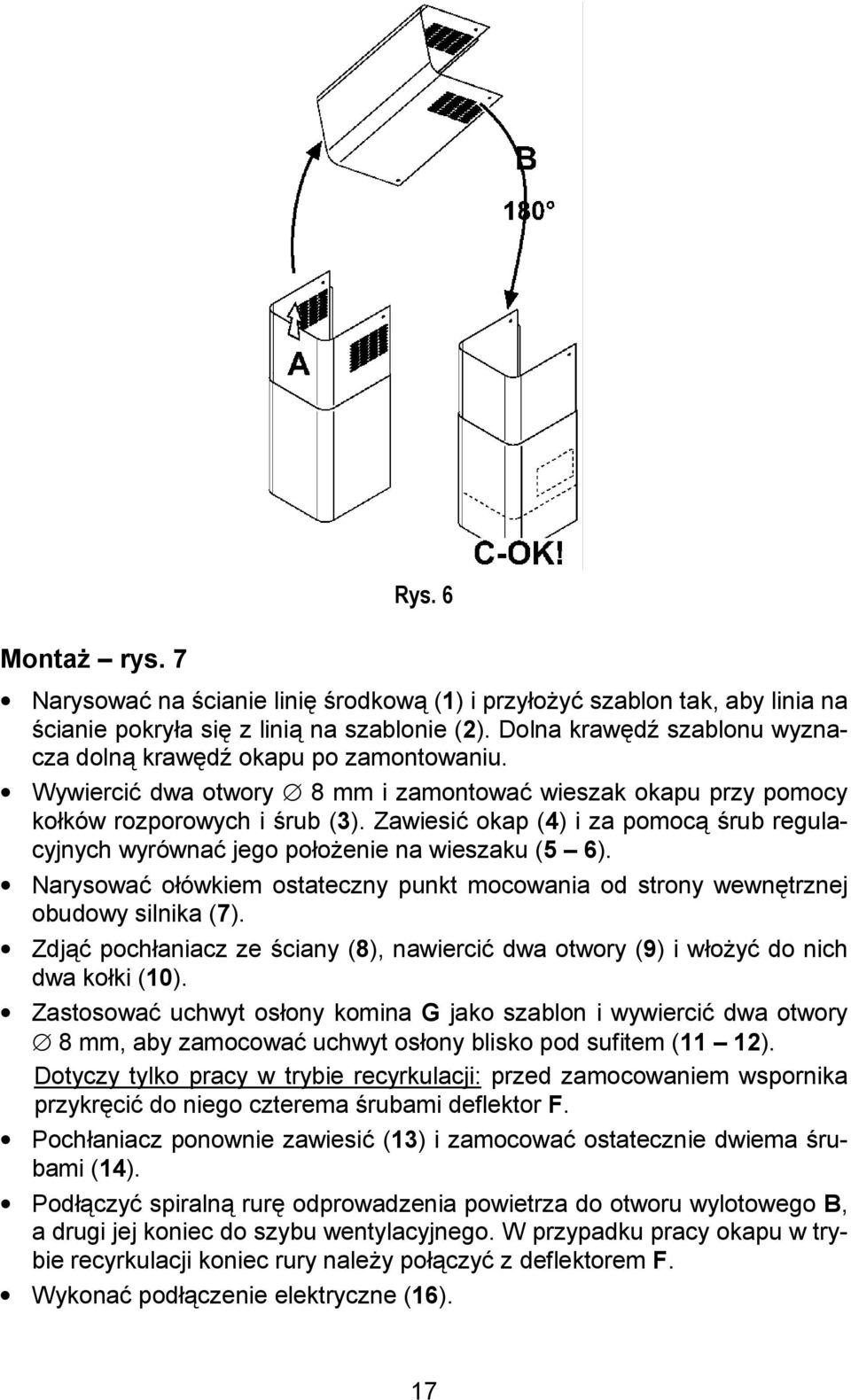

17 Rys. 6 Monta> rys. 7 Narysowa% na *cianie lini *rodkow (1) i przyo y% szablon tak, aby linia na *cianie pokrya si z lini na szablonie (2). Dolna krawd1 szablonu wyznacza doln krawd1 okapu po zamontowaniu. Wywierci% dwa otwory 8 mm i zamontowa% wieszak okapu przy pomocy koków rozporowych i *rub (3). Zawiesi% okap (4) i za pomoc *rub regulacyjnych wyrówna% jego poo enie na wieszaku (5 6). Narysowa% oówkiem ostateczny punkt mocowania od strony wewntrznej obudowy silnika (7). Zdj% pochaniacz ze *ciany (8), nawierci% dwa otwory (9) i wo y% do nich dwa koki (10). Zastosowa% uchwyt osony komina G jako szablon i wywierci% dwa otwory 8 mm, aby zamocowa% uchwyt osony blisko pod sufitem (11 12). Dotyczy tylko pracy w trybie recyrkulacji: przed zamocowaniem wspornika przykrci% do niego czterema *rubami deflektor F. Pochaniacz ponownie zawiesi% (13) i zamocowa% ostatecznie dwiema *rubami (14). Podczy% spiraln rur odprowadzenia powietrza do otworu wylotowego B, a drugi jej koniec do szybu wentylacyjnego. W przypadku pracy okapu w trybie recyrkulacji koniec rury nale y poczy% z deflektorem F. Wykona% podczenie elektryczne (16). 17

18 Zamocowa% górn cz*% osony (17a) do wspornika G (17b), nastpnie przesun% doln cz*% osony w dó i nao y% j prawidowo na obudow (18). Rys. 7 18
