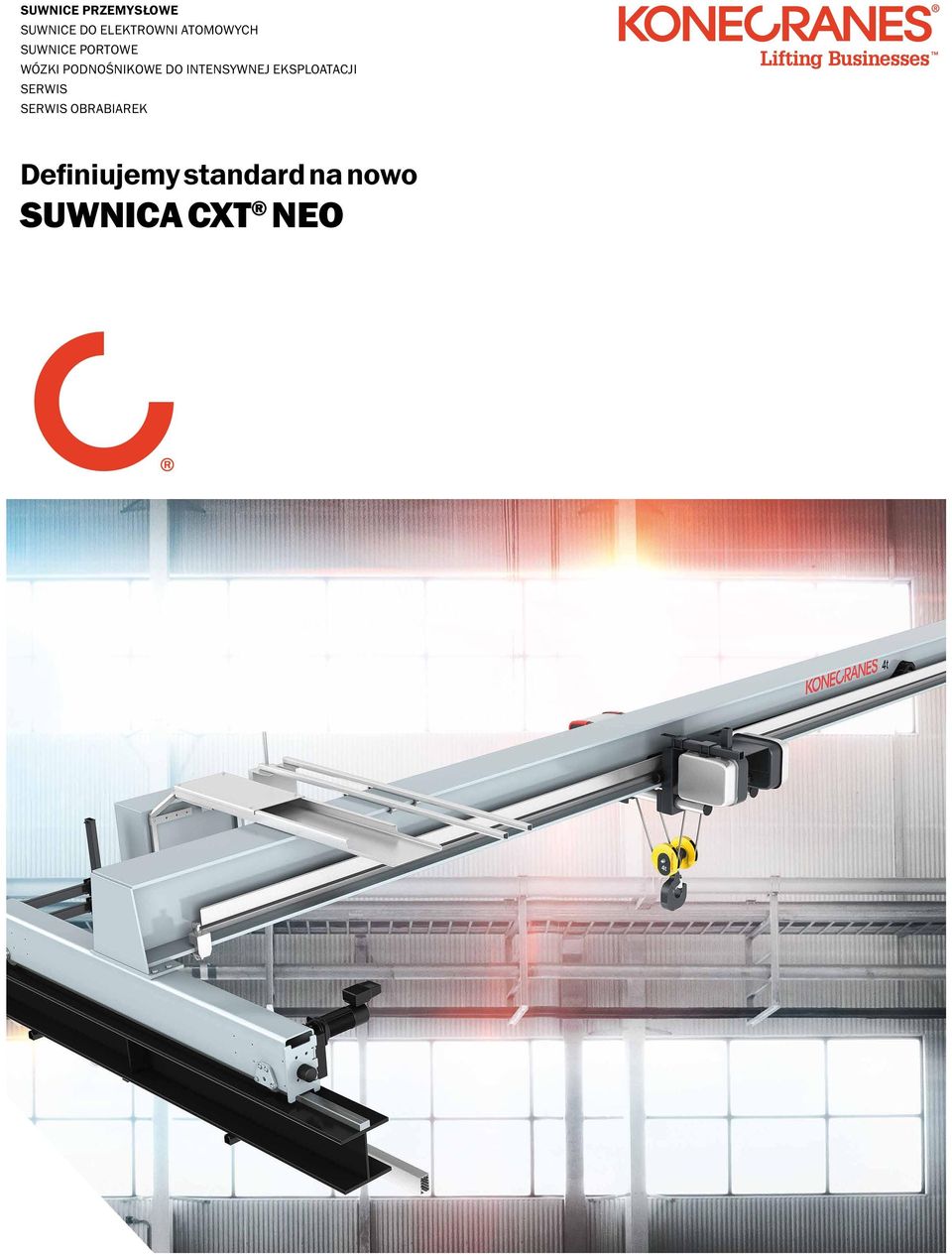

1 SUWNICE PRZEMYSŁOWE SUWNICE DO ELEKTROWNI ATOMOWYCH SUWNICE PORTOWE WÓZKI PODNOŚNIKOWE DO INTENSYWNEJ EKSPLOATACJI SERWIS SERWIS OBRABIAREK Definiujemy standard na nowo SUWNICA CXT NEO

2 2 Konecranes CXT Neo CXT NEO Zwinność Moc Niniejsza publikacja ma wyłącznie charakter informacyjny. Firma Konecranes zastrzega sobie prawo do modyfikacji lub wycofania wymienionych tu produktów lub parametrów technicznych w dowolnym momencie i bez wcześniejszego uprzedzenia. Poprzez niniejszy dokument firma Konecranes nie udziela żadnego rodzaju zapewnień ani gwarancji, w tym w szczególności żadnych rękojmi ani gwarancji przydatności do określonego celu.

3 Nowy standard wśród suwnic ogólnego przeznaczenia Ergonomia Konserwacja prewencyjna

4 4 Konecranes CXT Neo SWOBODA RUCHU, MOC PODNOSZENIA CXT Neo to suwnica mocna, ale zarazem zwinna. Ergonomiczna konstrukcja w połączeniu z nowym nadajnikiem radiowym MiniJoystick przyspiesza pracę. Sterowanie prędkością podnoszenia w oparciu o przemiennik częstotliwości zapewnia dużą moc i precyzyjne pozycjonowanie ładunku, a całą ofertę wieńczy pakiet usług zdalnych TRUCONNECT. To właśnie jest nowy, opracowany przez nas standard w podnoszeniu. OPTYMALIZACJA PRAC KONSERWACYJNYCH na podstawie faktycznych danych o eksploatacji rejestrowanych przez usługę zdalnego monitorowania i raportowania TRUCONNECT.

5 DO 12,5 TONY udźwigu przy pojedynczym wózku. ZWIĘKSZONE BEZPIECZEŃSTWO dzięki specjalnemu łańcuchowi energetycznemu, których chroni kable zasilające i sterujące przed zużyciem mechanicznym i zmniejsza ryzyko uszkodzeń zewnętrznych. PRECYZYJNIEJSZA KONTROLA ŁADUNKU dzięki płynnej kontroli prędkości podnoszenia ZWIĘKSZONA ŻYWOTNOŚĆ dzięki sterowaniu prędkością podnoszenia poprzez przemiennik częstotliwości, co zmniejsza naprężenia mechaniczne na konstrukcji

6 6 Konecranes CXT Neo UKRYTA MOC Suwnica Neo zawdzięcza swój smukły i nowoczesny wygląd łańcuchowi energetycznemu, którego głównym zadaniem jest zwiększanie bezpieczeństwa środowiska pracy suwnicy. Łańcuch energetyczny to prosty sposób na prowadzenie kabli zasilających i sterujących wzdłuż dźwigara suwnicy. Wszystkie kable z głównej skrzynki elektrycznej są doprowadzone do wciągnika wewnątrz kompozytowego łańcucha. Łańcuch kompozytowy przesuwa się w korycie przymocowanym do głównego dźwigara suwnicy. Dzięki temu z suwnicy nie zwisają luzem żadne kable elektryczne. Zastosowanie łańcucha zasilającego zwiększa przestrzeń roboczą pod suwnicą, chroni kable zasilające i sterujące przed zużyciem mechanicznym i zmniejsza ryzyko uszkodzeń zewnętrznych. ZALETY ŁAŃCUCHA ENERGETYCZNEGO Większe bezpieczeństwo w środowisku pracy Większa przestrzeń robocza Mniejsze zużycie kabli i niższe ryzyko uszkodzeń zewnętrznych Nowoczesny wygląd suwnicy

7 Zwinność UPROSZCZONA KONSTRUKCJA łańcucha energetycznego eliminuje potrzebę stosowania dodatkowych części niezbędnych w typowych systemach firan kablowych. SUWNICE JEDNO I DWUDŹWIGAROWE WYPOSAŻONE W ŁAŃCUCH ENERGETYCZNY Łańcuch energetyczny chroni kable zasilające i sterujące przed zużyciem mechanicznym.

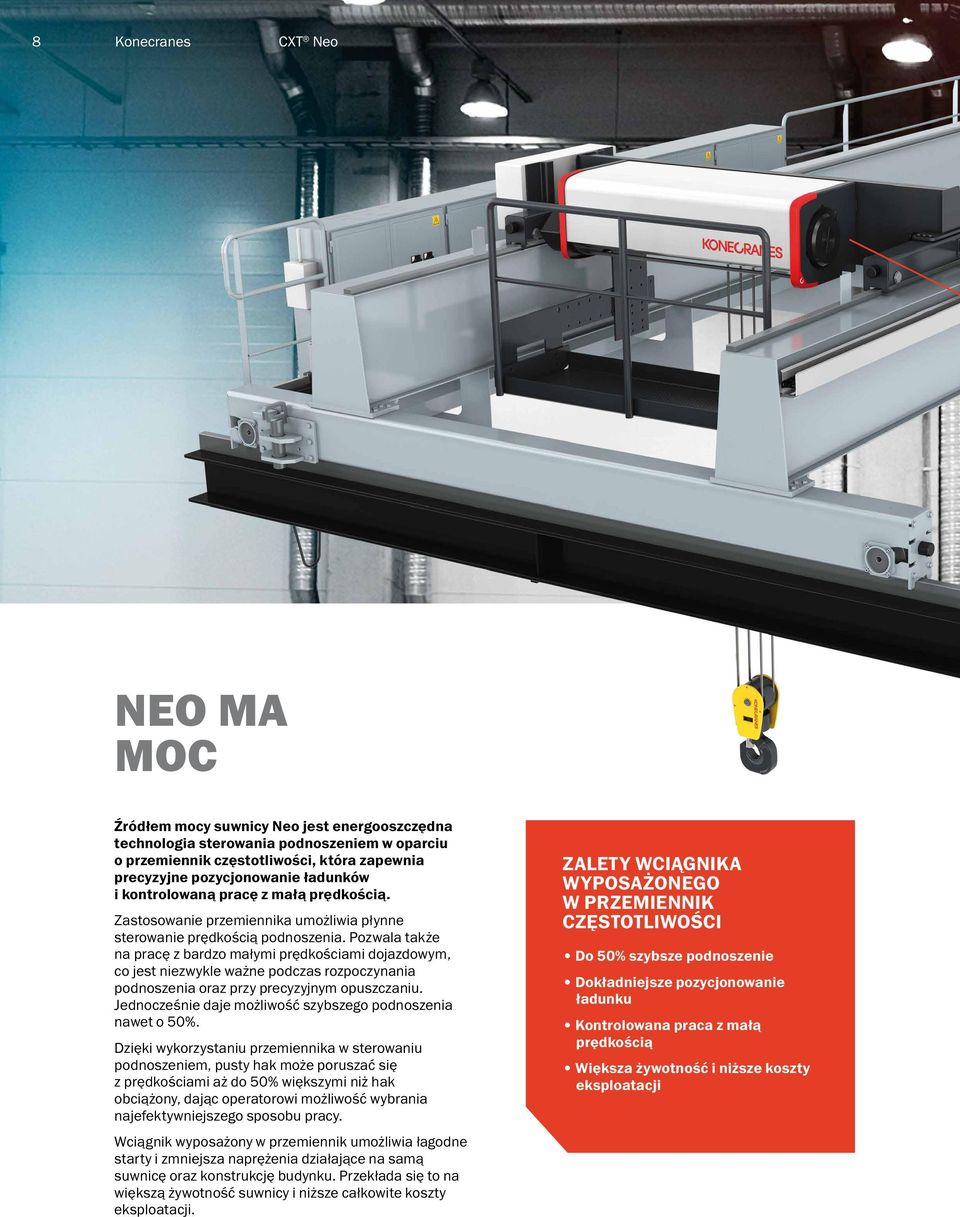

8 8 Konecranes CXT Neo NEO MA MOC Źródłem mocy suwnicy Neo jest energooszczędna technologia sterowania podnoszeniem w oparciu o przemiennik częstotliwości, która zapewnia precyzyjne pozycjonowanie ładunków i kontrolowaną pracę z małą prędkością. Zastosowanie przemiennika umożliwia płynne sterowanie prędkością podnoszenia. Pozwala także na pracę z bardzo małymi prędkościami dojazdowym, co jest niezwykle ważne podczas rozpoczynania podnoszenia oraz przy precyzyjnym opuszczaniu. Jednocześnie daje możliwość szybszego podnoszenia nawet o 50%. Dzięki wykorzystaniu przemiennika w sterowaniu podnoszeniem, pusty hak może poruszać się z prędkościami aż do 50% większymi niż hak obciążony, dając operatorowi możliwość wybrania najefektywniejszego sposobu pracy. Wciągnik wyposażony w przemiennik umożliwia łagodne starty i zmniejsza naprężenia działające na samą suwnicę oraz konstrukcję budynku. Przekłada się to na większą żywotność suwnicy i niższe całkowite koszty eksploatacji. ZALETY WCIĄGNIKA WYPOSAŻONEGO W PRZEMIENNIK CZĘSTOTLIWOŚCI Do 50% szybsze podnoszenie Dokładniejsze pozycjonowanie ładunku Kontrolowana praca z małą prędkością Większa żywotność i niższe koszty eksploatacji

9 Moc WCIĄGNIK WYPOSAŻONY W PRZEMIENNIK CZĘSTOTLIWOŚCI (ASR) umożliwia skrócenie cykli ładunkowych, bezstopniowe sterowanie prędkością i precyzyjne pozycjonowanie ładunku. BEZSTOPNIOWA PRĘDKOŚĆ PODNOSZENIA (ASR) CHARAKTERYSTYKA PRĘDKOŚCI I SPEKTRUM OBCIĄŻENIA Prędkość 150% Zakres Prędkości wciągarki z przemiennikiem Obciążenie 100% Spektrum obciążenia średnie wg FEM: Sporadyczne podnoszenie maksymalnego obciążenia 125% 100% 75% Zwykła prędkość wciągnika dwubiegowego 80% 60% Regularna praca z średnim obciążeniem Częste przenoszenie lekkich ładunków 50% 40% 25% 20% 0% 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Obciążenie 0% 0% 15% 50% 100% 150% Prędkość podnoszenia ASR = Adaptacyjny zakres prędkości (Adaptive Speed Range) Charakterystyka silnika podnoszenia sterowanego przemiennikiem (ASR): Duża prędkość z lekkimi ładunkami Średnia prędkość przy częściowym obciążeniu Bezpieczna prędkość przy dużych obciążeniach

10 10 Konecranes CXT Neo ERGONOMIA NA WYŻSZYM POZIOMIE Nad mocą podnoszenia suwnicy Neo można bez trudu zapanować dzięki ergonomicznemu kontrolerowi radiowemu Konecranes MiniJoystick. Kontroler radiowy MiniJoystick wprowadza nową jakość ergonomii sterowania suwnicami. Jest lekki i łatwy w obsłudze. Joystick służy do sterowania jazdą mostu i wciągnika suwnicy, natomiast podnoszeniem i opuszczaniem steruje się za pomocą przycisków. Dzięki joystickowi można kontrolować ładunek jedną ręką, a operator może się w pełni skoncentrować na obsłudze ładunku. ZALETY KONTROLERA MINIJOYSTICK Szybsza praca dzięki łatwej obsłudze Obsługa jedną ręką pozwala w pełni skoncentrować się na ładunku Lekkie i ergonomiczne elementy sterujące minimalizują zmęczenie operatora

11 Ergonomia NADAJNIK RADIOWY MINIJOYSTICK pozwala swobodnie sterować ładunkiem i łatwo dostosowywać prędkość jazdy. NADAJNIK RADIOWY MINIJOYSTICK PODNOSZENIE I OPUSZCZANIE Przyciski służą do płynnego sterowania podnoszeniem i opuszczaniem WYŁĄCZNIK AWARYJNY JAZDA MOSTU I WÓZKA Joystick służy do sterowania jazdą suwnicy i wciągnika. KLUCZ WIELOFUNKCYJNY Obrotowy klucz funkcyjny łączy wiele różnych funkcji w jednym elemencie sterującym.

12 12 Konecranes CXT Neo SUWNICA NEO POMAGA W TRAFNYM PLANOWANIU KONSERWACJI Pakiet usług zdalnych TRUCONNECT umożliwia monitorowanie użytkowania suwnicy i pomaga w planowaniu konserwacji na podstawie informacji dotyczących faktycznego stanu zużycia urządzenia. Otrzymasz lepsze i dokładniejsze informacje na temat bezpieczeństwa, statystyk operacyjnych i trwałości użytkowej Twojej suwnicy poprzez portal internetowy. SPÓJRZ W PRZYSZŁOŚĆ Suwnice Neo są dostępne z gwarancją TRUCARE rozszerzoną na okres do 10 lat, obejmującą również usługi zdalne TRUCONNECT. Skontaktuj się z nami, aby uzyskać więcej informacji. Dodanie alertów bezpieczeństwa do standardowych usług raportowania pozwoli otrzymywać określone powiadomienia związane z bezpieczeństwem wkrótce po wystąpieniu istotnego zdarzenia.

13 Konserwacja prewencyjna FUNKCJA ZDALNEGO MONITOROWANIA I RAPORTOWANIA TRUCONNECT dostarcza informacji na temat faktycznego użytkowania suwnicy CXT Neo. Dysponując tymi danymi, można skutecznie zwiększać bezpieczeństwo, optymalizować konserwację i planować przyszłe modernizacje sprzętu. ZDALNE MONITOROWANIE I RAPORTOWANIE TRUCONNECT Monitorowanie kondycji suwnicy Centralne przetwarzanie danych Raporty i alerty dotyczące bezpieczeństwa, eksploatacji i produktywności

14 14 Konecranes CXT Neo SUWNICA CXT NEO W SKRÓCIE JEDNODŹWIGAROWA PODWIESZANA DWUDŹWIGAROWA TYP ZABUDOWY WÓZKA Niska Normalna Niska Normalna WYPOSAŻENIE Sterowanie podnoszeniem z przemiennikiem ASR STANDARD STANDARD STANDARD STANDARD STANDARD Nadajnik radiowy MiniJoystick STANDARD STANDARD STANDARD STANDARD STANDARD Zasilanie wózka z łańcucha energetycznego STANDARD STANDARD STANDARD STANDARD STANDARD Zdalne monitorowanie i raportowanie TRUCONNECT STANDARD STANDARD STANDARD STANDARD STANDARD Gwarancja rozszerzona TRUCARE OPCJA OPCJA OPCJA OPCJA OPCJA Kolor szary RAL 7035 STANDARD STANDARD STANDARD STANDARD STANDARD Kolor żółty RAL 1028 OPCJA OPCJA OPCJA OPCJA OPCJA KOLORY STANDARDOWE I OPCJONALNE STANDARD kolor szary RAL7035 OPCJA kolor żółty RAL1028

15 ZAKRES UDŹWIGU I GRUP NATĘŻENIA PRACY Udźwig (tony) Do 160 ton z dwoma wciągnikami CXT CXT Z suwnicą Neo do 12,5 tony z jednym wózkiem CXT CXT CXT CXT2& Grupa Natężenia Pracy M4 1Am B M5 2m C M6 3m D ISO FEM CMAA OGÓLNE INFORMACJE O SUWNICACH CXT Suwnice CXT mogą mieć konstrukcję jedno- lub dwudźwigarową, urządzeń jednoszynowych (jazda po belce) lub konstrukcję podwieszaną. Różne konfiguracje wózków na suwnicach CXT z wciągnikami linowymi pozwalają zmaksymalizować wysokość podnoszenia i łatwo dostosować suwnicę do każdego budynku: Pięć rozmiarów ramy wózków do 80 t Wózki niskiej zabudowy o udźwigu do 12,5 t Wózki normalnej zabudowy o udźwigu do 40 t Wciągniki mocowane na stałe o udźwigu do 80 t Wózki dwudźwigarowe o udźwigu do 80 t
