P R Z E D M I A R R O B Ó T

Transkrypt

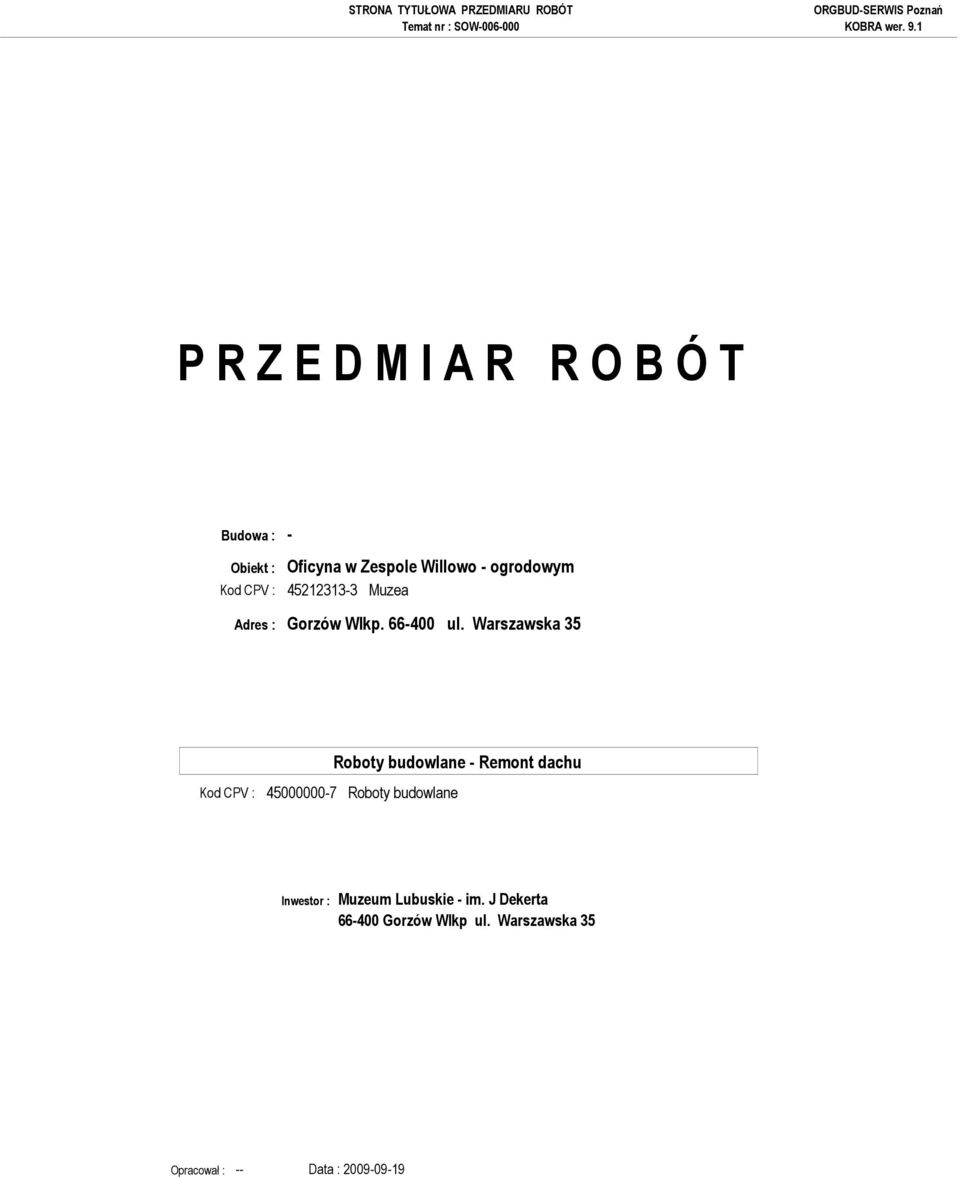

1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT Budowa : - Obiekt : Oficyna w Zespole Willowo - ogrodowym Kod CPV : Muzea Adres : Gorzów Wlkp ul. Warszawska 35 Roboty budowlane - Remont dachu Kod CPV : Roboty budowlane Inwestor : Muzeum Lubuskie - im. J Dekerta Gorzów Wlkp ul. Warszawska 35 Opracował : -- Data :

2 Budowa : - Obiekt : Oficyna w Zespole Willowo - ogrodowym Adres : Gorzów Wlkp ul. Warszawska 35 S P I S D Z I A Ł Ó W P R Z E D M I A R U SPIS DZIAŁÓW PRZEDMIARU Lp. Kod CPV Opis stanu / elementu Str: 1 I STAN : Remont dachu - wymiana pokrycia I.1 ELEMENT : Roboty rozbiórkowe I.2 ELEMENT : Roboty pokrywcze dachu I.3 ELEMENT : Instalacja odgromowa I.4 ELEMENT : Ocieplenie poddasza oraz obudowa płytą gk I.5 ELEMENT : Rezerwa na roboty ukryte i wydatki nieprzewidziane Koniec wydruku spisu działów przedmiaru - - -

3 Budowa : - Obiekt : Oficyna w Zespole Willowo - ogrodowym Adres : Gorzów Wlkp ul. Warszawska 35 I. STAN : Remont dachu - wymiana pokrycia m2 Klauzula o uzgodnieniu kosztorysu : Kosztorys został sporządzony zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie metod i podstaw sporzadzenia kosztorysu inwestorskiego ( Dz.U. Nr 18 poz.172 ) Rozporzadzenie Ministra infrastruktury z dnia r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego,obliczenia planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno- uŝytkowym ( Dz.U. Nr 130 poz.1389 ) Rozporzadzenie Ministra Infrastruktury z dnia r. w sprawie szczegołowego zakresu i formy dokumentacji projektowej,specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - uŝytkowego. ( Dz.U. Nr 202 poz ) Podstawę do sporzadzenia kosztorysu stanowią : zlecenie inwestora załoŝenia wyjściowe do kosztorysowania przedmiar robót wykonany na podstawie obmiarów z projektu, natury katalogi nakładów rzeczowych i kalkulacje wymienione w opisie wyceny zastosowano ceny średnie krajowe Orgbud serwis P-ń na dzień sporządzania kosztorysu, uzupełnienie o wartość z rynku lokalnego. I.1. ELEMENT : Roboty rozbiórkowe 1. KNR IGM Warszawa 96,000 m Rozebranie elementów pokrycia dachu z blachy nie nadającej się do uŝytku : - rynny ( * ) = 96,000 Razem przedmiar = 96,000 m 2. KNR IGM Warszawa 80,500 m Rozebranie elementów pokrycia dachu z blachy nie nadającej się do uŝytku : - rury 6.5 * * 2 = 80,500 Razem przedmiar = 80,500 m 3. KNR IGM Warszawa 446,687 m2 Rozebranie elementów pokrycia dachu z blachy nie nadającej się do uŝytku : - pokrycie * 6.78 * ( ) * 0.5 * 7.12 * * 5.8 * ( ) * 0.5 * 6.61 * = 432,437 (2.0 * * * 2) * = 14,250 Razem przedmiar = 446,687 m2 4. KNR IGM Warszawa 432,437 m2 Rozebranie deskowania dachu : - w odstępach * 6.78 * ( ) * 0.5 * 7.12 * * 5.8 * ( ) * 0.5 * 6.61 * = 432,437 Razem przedmiar = 432,437 m2 5. KNR IGM Warszawa 216,219 m2 Prowizoryczne zabezpieczenie połaci dachowych wraz z rozebraniem: płytą pilśniową twardą przyjeto na pow. dachu 50 % * 0.5 = 216,219 Razem przedmiar = 216,219 m2 6. KNR IGM Warszawa 22,460 m3 Wywiezienie gruzu z terenu rozbiórki samochodem samowyładowczym na odległość 1 km, z załadunkiem i wyładunkiem mechanicznym * * = 22,460 Razem przedmiar = 22,460 m3 7. KNR IGM Warszawa 22,460 m3 Nakłady uzupełniające na kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km. /przy załadunku i rozładunku mechanicznym/ x 14 Str: 1

4 ELEMENT : I.1. Roboty rozbiórkowe 8. 22,460 m3 Opłata za składowanie gruzu i utylizacja I.2. ELEMENT : Roboty pokrywcze dachu Uwaga wszystkie elementy konstrukcyjne z drewna zabezpieczono ciśnieniowo do rg współczynnik 1,45 9. KNR IZOiEPB ORGBUD W-wa 0,720 m3 Konstrukcje dachowe z tarcicy iglastej wymiarowej nasyconej - wymiany i rozpory o przekroju poprzecznym drewna: do 180 cm2 do rg 1,45 wymiana jetki 4.0 * 0.06 * 0.2 * 15 = 0,720 Razem przedmiar = 0,720 m3 10. KNR IZOiEPB ORGBUD W-wa 0,504 m3 Konstrukcje dachowe z tarcicy iglastej wymiarowej nasyconej -podwaliny o długości ponad 2 m i przekroju poprzecznym drewna: do 180 cm2 do rg 1,45 przekrój A-A: 0.06 * 0.15 * 4.67 * 12 = 0,504 Razem przedmiar = 0,504 m3 11. KNR IGM Warszawa 432,000 m2 Impregnacja ogniochronna "Pyrolakiem W-1" desek, płyt, bali i krawędziaków dotyczy konstrukcji istniejacej 12. KNR IZOiEPB ORGBUD W-wa 432,437 m2 Deskowanie połaci dachowych z tarcicy iglastej wymiarowej, nasyconej, z wykonaniem i osadzeniem wyłazów dachowych i okienek dymnikowych gr 2,8 cm do rg 1, * 6.78 * ( ) * 0.5 * 7.12 * * 5.8 * ( ) * 0.5 * 6.61 * = 432,437 Razem przedmiar = 432,437 m2 13. KNR WACETOB Warszawa 432,737 m2 Pokrycie dachów papą na podłoŝu drewnianym: jedną warstwą Papy asfaltowe na wel.szkl.wierzchn.krycia 14. KNR IGM Warszawa 432,737 m2 UłoŜenie na krokwiach ekranu zabezpieczającego z Folie PE zbrojone dachowe wysokoparoprzep. SD < 0, KNR IGM Warszawa 432,737 m2 Pokrycie z tafli łupkowych układane na ukos o kształcie łukowym analogicznie jak na dachu Willi - łupkiem szarym, Tafle łupkowe włóknino - cementowe np. Ruronit o kształcie łukowym układanych na ukos sposób - niemiecki 16. KNR IGM Warszawa 9,932 m2 Wymiana deskowania dachu: z desek na styk, o grub. 32 mm częścowa na dachu płaskim 7.92 * 4.18 * 0.3 = 9,932 Razem przedmiar = 9,932 m2 17. ZAŁ.1 - KNNR MRRiB 33,106 m2 [ Wydanie - Warszawa r. ] Naprawa pokryć dachowych, przez dwuwarstwowe pokrycie papą perforowaną oraz papą nawierzchniową termozgrzewalną istniejącego pokrycia z papy, przy grubości papy termozgrzewalnej 5,2 mm 7.92 * 4.18 = 33,106 Razem przedmiar = 33,106 m2 18. KNR IGM Warszawa 16,800 m Osadzenie okien w połaci dachowej - wykonanie konstrukcji nośnej Str: 2

5 ELEMENT : I.2. Roboty pokrywcze dachu Str: * 4 * 6 = 16,800 Razem przedmiar = 16,800 m 19. KNR IGM Warszawa 6,000 szt Osadzenie okien w połaci dachowej - montaŝ okna przyjęto wymianę Wyłazy dachowe - OKPOL euro 52x64 cm 20. ZAŁ.1 - KNNR MRRiB 1,908 m2 [ Wydanie - Warszawa r. ] Wykucie z muru i wstawienie nowych okien zespolonych na okna okrągłe z drewna klejonego nawiązując do istniejacych szklonych szklem zespolonym z przegrodą termiczną z moŝliwościa rozszczelnienia 3.14 * 0.45 * 0.45 * 3 = 1,908 Razem przedmiar = 1,908 m2 21. KNR IZOiEPB ORGBUD W-wa 2,520 m2 Skrzydła drzwiowe płytowe wewnętrzne, wejściowe, przeciwpoŝarowe EI 30 o wym 70*120 kompletrne z oscieŝnicą 0.7 * 1.2 * 3 = 2,520 Razem przedmiar = 2,520 m2 22. KNR IGM Warszawa 3,000 szt Wykonanie rusztowania przy kominach o obwodzie: ponad 5 m 23. KNR IGM Warszawa 1,000 szt Wykonanie rusztowania przy kominach o obwodzie: ponad 5 m prace przy wieŝy do RMS 3,0 24. KNR IGM Warszawa 1,323 m3 Przemurowanie kominów z cegły budowlanej kl.100 na zaprawie cementowo-wapiennej, o objętosci w jednym miejscu: do 0,5 m3, przy uŝyciu wapna suchogaszonego 0.8 * 0.4 * * 0.4 * * 0.3 * 1.5 = 1,323 Razem przedmiar = 1,323 m3 25. KNR IGM Warszawa 16,900 m2 Uzupełnienie na kominach ponad dachami płaskimi, tynków zwykłych cementowo - wapiennych: kat.iii, przy uŝyciu wapna suchogaszonego (0.8 * * 2) * (1.18 * * 2) * (0.3 * 4) * 2.5 = 16,900 Razem przedmiar = 16,900 m2 26. KNR IZOiEPB ORGBUD W-wa 2,506 m2 Nakrywy Ŝelbetowe attyk, ścian ogniowych i kominów z betonu zwykłego B-15, o średniej grubości 7 cm 1.4 * * * 0.7 = 2,506 Razem przedmiar = 2,506 m2 27. ZAŁ.1 - KNNR MRRiB 16,900 m2 [ Wydanie - Warszawa r. ] Malowanie tynków zewnętrznych farbą emulsyjną dwukrotnie z przygotowaniem powierzchni i bez przetarcia tynków (0.8 * * 2) * (1.18 * * 2) * (0.3 * 4) * 2.5 = 16,900 Razem przedmiar = 16,900 m2 28. KNR IZOiEPB ORGBUD W-wa 15,000 m2 Spadki pod obróbki blacharskie z zaprawy

6 ELEMENT : I.2. Roboty pokrywcze dachu 29. KNR IZOiEPB ORGBUD W-wa 113,882 m2 Obróbki z Blachy cynkowo-tytanowe pon.0,65 do 1,00mm grubości 0,55 mm, o szerokości w rozwinięciu: ponad 25 cm pas nadrynnowy: ( ) * 0.45 = 47,394 opierzenia murki, wystawki: * 1.8 * * * * * * * * 0.95 = 37,534 kosze: (5.0 * * * * * * * 2) * 0.35 = 26,250 kominy: (0.8 * * 2) * (1.18 * * 2) * (0.3 * 4) * 0.4 = 2,704 Razem przedmiar = 113,882 m ,000 kpl Renowacja istniejacych elementów z miedzi ( sterczyna na wieŝy elementy dekoracyjne ) 31. KNR WACETOB Warszawa 137,700 m Rynny dachowe z bl.miedzianej o śr.150 mm (56.85 * * 2) = 137,700 Razem przedmiar = 137,700 m 32. KNR WACETOB Warszawa 14,000 szt Zbiorniczki 40x30x30 cm przy rynnach, z blachy miedzianej grub. 0,70 mm 33. KNR WACETOB Warszawa 80,500 m Rury spustowe z bl.miedzianej o śr.120 mm 80.5 = 80,500 Razem przedmiar = 80,500 m ,000 mg Przyjeto prace Podnośnika montaŝowego PMH samochodowy I.3. ELEMENT : Instalacja odgromowa 35. str /14.4 2, m3 Wykonanie instalacji odgromowej Scalone normatywy do wycen i budowli nr 88 I.4. ELEMENT : Ocieplenie poddasza oraz obudowa płytą gk 36. KNR ATHENASOFT Warszawa 355,200 m2 [ Wyd.ATHENASOFT W-wa 2003 r. ] Okładziny pojedyncze z płyt gips-kartonowych NIDA o grub.12,5 mm (system NIDA Tynk) na konstrukcji stalowej - warstwa paroizolacji pionowo przy scianach przekrój A-A: (2.3 * 2) * (7.5 * * 2) = 101,200 przekrój B-B: (2.5 * 2) * ( * 2) = 140,000 przekrój C-C: (2.5 * 2) * (7.5 * * 2) = 114,000 Razem przedmiar = 355,200 m2 37. KNR IGM Warszawa 355,200 m2 Ściany działowe z płyt gipsowo-włóknowych FERMACELL, z wypełnieniem wełną mineralną, pokryte jednowarstwowo, typu: IS12 - na konstr.stalowej z kształt. 75x06 Płyty z wełny min.-śc.dział.,osł.,wars.150 Płyta gipsowo-włóknowa Fermacel 15 mm 38. KNR ATHENASOFT Warszawa 136,350 m2 [ Wyd.ATHENASOFT W-wa 2003 r. ] Okładziny poddaszy z płyt gips-karton. ognioochronne NIDA 15,0mm, sys.nida Poddasze,na poj.met.konstr.nośn.nida 60CD moc.bezpośr.do drewn.konstr.dachu lub stropu,z pokryciem 1-warstw./12,5-01/,o odp.ogn.f0,5/ei30 - płyty gips-karton. NIDA OGIEŃ /uchw.nida ES/ Płyty z wełny min.-poddasza,suf.podw.150mm Folie polietylenowe paroszczelne przekrój A-A: 7.2 * 3.5 = 25,200 przekrój B-B: 3.9 * ( ) = 81,900 przekrój C-C: 3.9 * 7.5 = 29,250 Razem przedmiar = 136,350 m2 Str: 4

7 Roboty budowlane - Remont dachu ELEMENT : I.5. Rezerwa na roboty ukryte i wydatki nieprzewidziane I.5. ELEMENT : Rezerwa na roboty ukryte i wydatki nieprzewidziane 39. 0, % Rezerwa na roboty ukryte i wydatki nieprzewidziane przyjeto 10 % Str: Koniec wydruku przedmiaru ---
