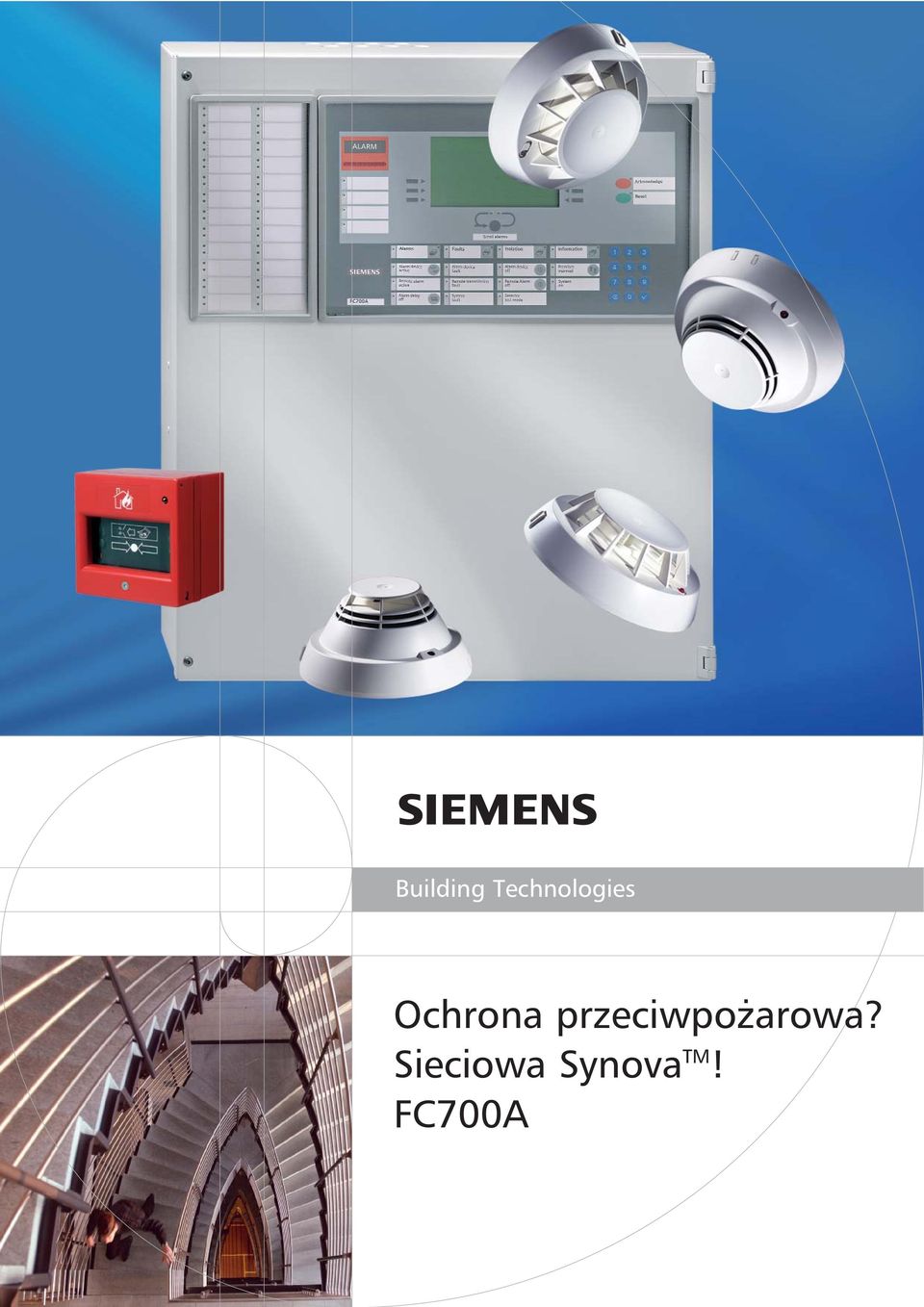

1 Building Technologies Ochrona przeciwpożarowa? Sieciowa Synova TM! FC700A

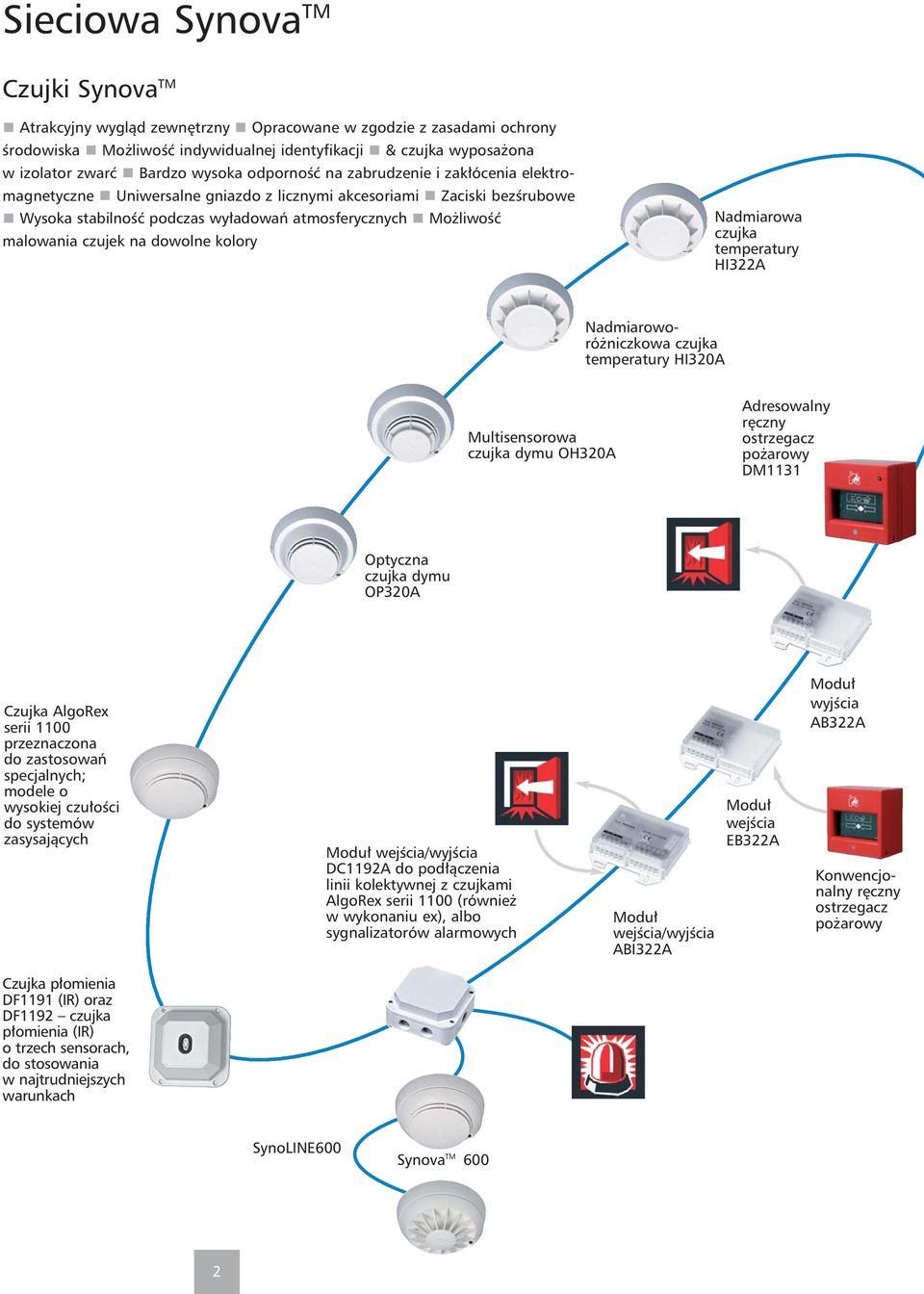

2 Sieciowa Synova TM Czujki Synova TM Atrakcyjny wygląd zewnętrzny Opracowane w zgodzie z zasadami ochrony środowiska Możliwość indywidualnej identyfikacji & czujka wyposażona w izolator zwarć Bardzo wysoka odporność na zabrudzenie i zakłócenia elektromagnetyczne Uniwersalne gniazdo z licznymi akcesoriami Zaciski bezśrubowe Wysoka stabilność podczas wyładowań atmosferycznych Możliwość malowania czujek na dowolne kolory Nadmiarowa czujka temperatury HI322A Nadmiaroworóżniczkowa czujka temperatury HI320A Multisensorowa czujka dymu OH320A Adresowalny ręczny ostrzegacz pożarowy DM1131 Optyczna czujka dymu OP320A Czujka AlgoRex serii 1100 przeznaczona do zastosowań specjalnych; modele o wysokiej czułości do systemów zasysających Moduł wejścia/wyjścia DC1192A do podłączenia linii kolektywnej z czujkami AlgoRex serii 1100 (również w wykonaniu ex), albo sygnalizatorów alarmowych Moduł wejścia/wyjścia ABI322A Moduł wejścia EB322A Moduł wyjścia AB322A Konwencjonalny ręczny ostrzegacz pożarowy Czujka płomienia DF1191 (IR) oraz DF1192 czujka płomienia (IR) o trzech sensorach, do stosowania w najtrudniejszych warunkach SynoLINE600 Synova TM 600 2

3 FC700A centrala systemu sygnalizacji pożaru, z możliwością łączenia w sieć 4 pętle adresowalne. Możliwość rozszerzenia do adresów w każdej pętli Do 1000 urządzeń dołączonych do 1 centrali Do 24 linii kolektywnych dla urządzeń z serii AlgoRex Do 16 stacji (central, konsoli, bramek) w sieci C-Bus typu Peer to Peer Przetwarzanie rozproszone Przyjazny dla użytkownika panel obsługi z kontekstowymi przyciskami Sieć C-Bus do 16 stacji (central, konsoli, bramek) Moduł bramki E3H020 umożliwiający podłączenie do innej sieci lub systemu zarządzania budynkiem Magistrala LON do 32 urządzeń B3Q590 wyniesiony panel obsługi FT700A dodatkowa konsola umożliwiająca pełną obsługę systemu Magistrala LON do 32 urządzeń B3Q580 wyniesiony wyświetlacz B3R051 panel dodatkowych wskaźników diodowych 3

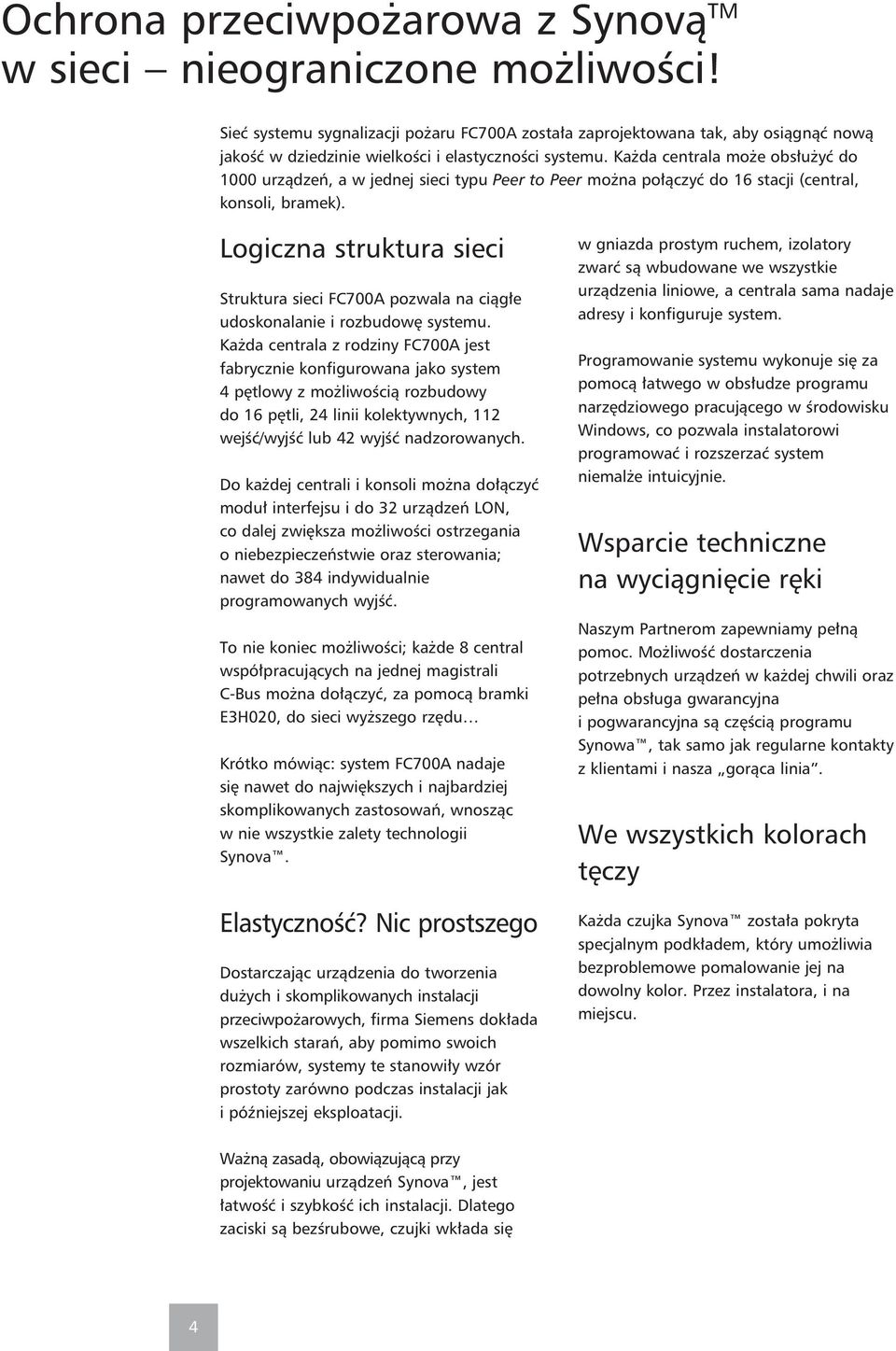

4 Ochrona przeciwpożarowa z Synovą TM w sieci nieograniczone możliwości! Sieć systemu sygnalizacji pożaru FC700A została zaprojektowana tak, aby osiągnąć nową jakość w dziedzinie wielkości i elastyczności systemu. Każda centrala może obsłużyć do 1000 urządzeń, a w jednej sieci typu Peer to Peer można połączyć do 16 stacji (central, konsoli, bramek). Logiczna struktura sieci Struktura sieci FC700A pozwala na ciągłe udoskonalanie i rozbudowę systemu. Każda centrala z rodziny FC700A jest fabrycznie konfigurowana jako system 4 pętlowy z możliwością rozbudowy do 16 pętli, 24 linii kolektywnych, 112 wejść/wyjść lub 42 wyjść nadzorowanych. Do każdej centrali i konsoli można dołączyć moduł interfejsu i do 32 urządzeń LON, co dalej zwiększa możliwości ostrzegania o niebezpieczeństwie oraz sterowania; nawet do 384 indywidualnie programowanych wyjść. To nie koniec możliwości; każde 8 central współpracujących na jednej magistrali C-Bus można dołączyć, za pomocą bramki E3H020, do sieci wyższego rzędu Krótko mówiąc: system FC700A nadaje się nawet do największych i najbardziej skomplikowanych zastosowań, wnosząc w nie wszystkie zalety technologii Synova. Elastyczność? Nic prostszego Dostarczając urządzenia do tworzenia dużych i skomplikowanych instalacji przeciwpożarowych, firma Siemens dokłada wszelkich starań, aby pomimo swoich rozmiarów, systemy te stanowiły wzór prostoty zarówno podczas instalacji jak i późniejszej eksploatacji. w gniazda prostym ruchem, izolatory zwarć są wbudowane we wszystkie urządzenia liniowe, a centrala sama nadaje adresy i konfiguruje system. Programowanie systemu wykonuje się za pomocą łatwego w obsłudze programu narzędziowego pracującego w środowisku Windows, co pozwala instalatorowi programować i rozszerzać system niemalże intuicyjnie. Wsparcie techniczne na wyciągnięcie ręki Naszym Partnerom zapewniamy pełną pomoc. Możliwość dostarczenia potrzebnych urządzeń w każdej chwili oraz pełna obsługa gwarancyjna i pogwarancyjna są częścią programu Synowa, tak samo jak regularne kontakty z klientami i nasza gorąca linia. We wszystkich kolorach tęczy Każda czujka Synova została pokryta specjalnym podkładem, który umożliwia bezproblemowe pomalowanie jej na dowolny kolor. Przez instalatora, i na miejscu. Ważną zasadą, obowiązującą przy projektowaniu urządzeń Synova, jest łatwość i szybkość ich instalacji. Dlatego zaciski są bezśrubowe, czujki wkłada się 4

5 Żadnych problemów po włączeniu Walka z ogniem to wysiłek zespołowy. Dlatego urządzenia Synova są doskonale kompatybilne. Dzięki zastosowaniu w naszych czujkach nowoczesnych komór optycznych oraz bardzo stabilnego protokołu SynoLOOP fałszywe alarmy należą do przeszłości. Spójny, niezawodny system Posiadając urządzenia systemowe pochodzące od jednego dostawcy, użytkownik może być pewien, że jego sieć została zaprojektowana tak, aby działać doskonale jako całość. Jeżeli dostawcą tym jest firma Siemens, można spokojnie przyjąć, że tak jest. Wiele lat doświadczeń w projektowaniu systemów sygnalizacji pożaru pozwoliło nam osiągnąć taki poziom technologii, że dużej szybkości wykrywania źródła pożaru nie towarzyszą fałszywe alarmy. Sieć Synova wykorzystuje standard przetwarzania rozproszonego, co sprawia, że protokół transmisji oprze się każdym zakłóceniom bez potrzeby stosowania ekranowanych przewodów. Obecność izolatorów zwarć, w które zostało wyposażone każde urządzenie, oznacza, że pojedyncze uszkodzenie przewodu nie wpłynie na działanie urządzeń, a precyzyjna lokalizacja problemu jest łatwa jak nigdy przedtem. Ta zegarmistrzowska dokładność pozwala na maksymalne skrócenie czasu wyszukiwania uszkodzenia oraz umożliwia uzyskanie najwyższego stopnia bezpieczeństwa. Wyposażona w duży, podświetlany ekran LCD o dużej rozdzielczości 240 x 128 pikseli, centrala FC700A stanowi wzór prostoty obsługi. Wszystkie funkcje obsługowe są zrozumiale i dokładnie opisane. Klawisze o zmiennych funkcjach (kontekstowe), opisywane na wyświetlaczu, oraz przystępnie sformułowane komunikaty odnoszące się do konkretnych sytuacji szybko doprowadzają użytkownika do szukanych informacji. Informacja jest użyteczna jedynie wtedy, gdy mamy do niej dostęp z miejsca, w którym się znajdujemy. Konsola FT700A umożliwia jej uzyskanie w takim samym stopniu jak centrala, a ponadto pełne sterowanie systemem. Magistrala LON pozwala na uaktywnienie dodatkowych punktów informacyjnych na całym terenie działania systemu. Istnieje możliwość takiego zaprogramowania wyświetlaczy położonych z dala od centrali, aby pokazywały jedynie komunikaty dotyczące wybranego terenu. Pamięć zdarzeń rejestruje wszystkie zdarzenia wraz z godziną i datą ich wystąpienia. Raporty te można wydrukować, zachowując je jako dodatkowe źródło informacji. Prosta obsługa, dostępna informacja W stanie zagrożenia klarowność sytuacji stanowi podstawowy warunek opanowania paniki. 5

6 Niezawodne wykrywanie Przeszło 60 lat doświadczeń w dziedzinie wykrywania pożarów pozwala sądzić, że wszystkie czujki i urządzenia Synova charakteryzuje doskonała czułość i stabilność. Nasza optyczna czujka dymu OP320 została wyposażony w opatentowaną komorę, której konstrukcja daje znakomite parametry wykrywania dymu przy jednoczesnej minimalnej wrażliwości na kurz i brud, co jest podstawowym czynnikiem obniżającym ryzyko wystąpienia fałszywych alarmów. Komunikaty powiadamiające o nadmiernym zabrudzeniu czujki znacznie ułatwiają planowanie okresowych czynności serwisowych. Multisensorowa czujka optyczno-temperaturowa OH320 to znakomite rozwiązanie do wykrywania płomieniowych pożarów substancji stałych i ciekłych oraz pożarów tlących. Jest właściwym wyborem do ochrony budynków drewnianych, do pomieszczeń z dużą ilością drewna, papieru, kartonu lub ciekłych chemikaliów, a także do garaży. Czujka temperatury HI320 posiada wysokiej jakości czujniki termiczne do precyzyjnego wyzwalania alarmu po przekroczeniu temperatury progowej, niezależnie od szybkości zmian temperatury. Opatentowane innowacje Trzy opatentowane, innowacyjne rozwiązania Synova, gwarantują optymalne działanie czujek. Precyzyjnie obliczona, podobna do labiryntu konstrukcja komory pomiarowej obniża poziom sygnału tła do nieosiągalnych wcześniej wartości. Futurystyczny kształt pokrywy komory czujki został tak opracowany, że kurz trafiający do komory pomiarowej nie jest oświetlany i nie zmienia poziomu tła. Gniazdo czujki wyposażone jest w zaciski bezśrubowe, zupełnie niewrażliwe na drgania i upływ czasu, co zapewnia doskonałą jakość połączeń. Czujki Synova są całkowicie odporne na funkcjonowanie telefonów komórkowych, oświetlenia jarzeniowego i innych potencjalnych źródeł zakłóceń, ponieważ pod względem odporności na zakłócenia elektromagnetyczne urządzenia te kilkakrotnie przewyższają wymagania wszystkich stosowanych norm. Szybka instalacja Ujednolicona konstrukcja urządzeń Synova okazuje się szczególnie praktyczna w czasie instalacji. Wszystkie czujki (zarówno adresowalne jak i konwencjonalne) mają to samo gniazdo, a konstrukcja gniazda pozwala na umieszczenie w nim czujki w ciągu dosłownie pół sekundy. Innowacyjna konstrukcja oparta na opatentowanym kształcie labiryntu zapobiega przedostawaniu się światła zewnętrznego do komory pomiarowej. Rezultat: znakomite parametry wykrywcze przy minimalnym ryzyku fałszywych alarmów. 6

7 Rozbudowany projekt? Maksymalna złożoność? Wymagające środowisko pracy? W takiej sytuacji poradzą sobie tylko najbardziej wydajne systemy. Ale tylko taki system jak Synova gwarantuje poziom bezpieczeństwa i niezawodności wystarczający dla zapewnienia Ci spokoju... Nasz system posiada bowiem pewną znaczącą cechę Fałszywe alarmy. Odpowiednio użytkowane i konserwowane czujki Synova, w połączeniu z prawidłowo zaprogramowanymi centralami, dają zadziwiająco małą ilość problemów. A żeby już zupełnie Cię uspokoić dajemy Ci Inteligencję na każdym poziomie. Synova to analogowy, adresowalny system z rozproszoną inteligencją, który nie tylko pozwala na osiągnięcie znakomitych wskaźników wykrywania i elastyczności w zakresie konfiguracji sieci, ale także wyjątkowej odporności na zakłócenia i uszkodzenia... Jest także coś, czym Cię nie obdarujemy Solidnego partnera. Firma Siemens dostarcza nowoczesne produkty najwyższej jakości, którym przez cały okres używalności towarzyszy doskonałe wsparcie techniczne. 7

8 Siemens Sp. z o.o. Building Technologies ul. Żupnicza Warszawa Tel. +48 (22) , 74 Fax +48 (22) Biuro Regionalne GdaÒsk Al. Grunwaldzka GdaÒsk tel fax Biuro Regionalne PoznaÒ ul. ZiÍbicka PoznaÒ tel fax Biuro Regionalne Wroc aw ul. Strzegomska Wroc aw tel fax Biuro Regionalne KrakÛw ul. Kraszewskiego KrakÛw tel fax Building Technologies Wszystkie dane zamieszczone w niniejszym dokumencie mogą zostać zmienione bez uprzedzenia Copyright by Siemens Sp. z o.o. Informacje zawarte w niniejszym dokumencie obejmują ogólną charakterystykę wszystkich dostępnych opcji technicznych, które nie zawsze muszą zostać zrealizowane w konkretnym projekcie.
