MIKROINSTALACJE PROSUMENCKIE PRZYŁĄCZONE DO SIECI DYSTRYBUCYJNYCH NISKIEGO NAPIĘCIA

Transkrypt

1 INSTYTUT INŻYNIERII ELEKTRYCZNEJ WYDZIAŁ TELEKOMUNIKACJI INFORMATYKI I ELEKTROTECHNIKI UNIWERSYTET TECHNOLOGICZNO-PRZYRODNICZY im. J. i J. Śniadeckich w Bydgoszczy MIKROINSTALACJE PROSUMENCKIE PRZYŁĄCZONE DO SIECI DYSTRYBUCYJNYCH NISKIEGO NAPIĘCIA Sławomir CIEŚLIK 1

2 P L A N R E F E R A T U 1. Mikroinstalacje prosumenckie idea 2. Mikroinstalacje prosumenckie przetworniki 3. Schemat ideowy mikroinstalacji prosumenckiej (PV) 4. Dobowy profil mocy w doborze mocy mikroinstalacji prosumenckiej 5. Dobowy profil mocy w wyborze przekształtnika energoelektronicznego 2

3 SKĄD WZIĄĆ ENERGIĘ DLA GOSPODARSWA DOMOWEGO? DOSTAWCA ENERGII ELEKTRYCZNEJ GRANICA KONSUMENT 3

4 SKĄD WZIĄĆ ENERGIĘ DLA GOSPODARSWA DOMOWEGO? Czy pobieranie energii elektrycznej z elektroenergetycznej sieci dystrybucyjnej jest jedynym sposobem zapewnienia zapotrzebowania na energię elektryczną w gospodarstwie domowym? 4

5 M I K R O I N S T A L A C J E P R O S U M E N C K I E Wikipedia, 2014 Prosument producent i konsument konsument zaangażowany we współtworzenie i promowanie produktów ulubionej marki czy jednoczesną produkcję oraz konsumpcję dóbr i usług. Termin wprowadzony w roku 1980 przez Alvina Tofflera Mikroinstalacja instalacja odnawialnego źródła energii, o łącznej mocy zainstalowanej elektrycznej nie większej niż 40 kw, przyłączona do sieci elektroenergetycznej o napięciu znamionowym niższym niż 110 kv lub o łącznej mocy zainstalowanej cieplnej w skojarzeniu nie większej niż 120 kw. Ustawa z dnia 20 lutego 2015 r. o odnawialnych źródłach energii 5

6 M I K R O I N S T A L A C J E P R O S U M E N C K I E DOSTAWCA ENERGII ELEKTRYCZNEJ GRANICA KONSUMENT PROSUMENT 6

7 M I K R O I N S T A L A C J E P R O S U M E N C K I E DOSTAWCA ENERGII ELEKTRYCZNEJ GRANICA PROSUMENT 7

8 M I K R O I N S T A L A C J E P R O S U M E N C K I E DOSTAWCA ENERGII ELEKTRYCZNEJ GRANICA PROSUMENT 8

9 M I K R O I N S T A L A C J E P R O S U M E N C K I E DOSTAWCA ENERGII ELEKTRYCZNEJ GRANICA PROSUMENT 9

10 M I K R O I N S T A L A C J E P R O S U M E N C K I E Idea prosumenta wymusza specyficzne podejście do określania mocy i projektowania mikroinstalacji wytwórczej. Zmienia się również wyobrażenie w aspekcie ekonomicznym. 10

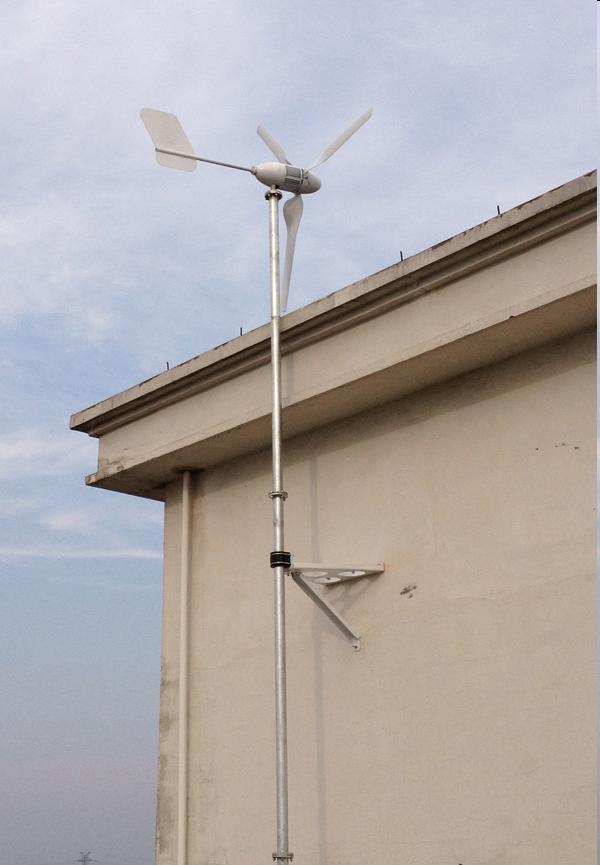

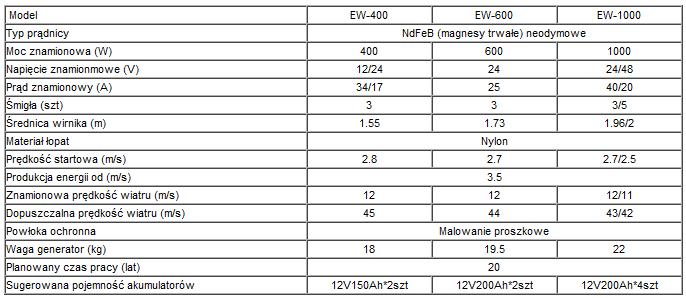

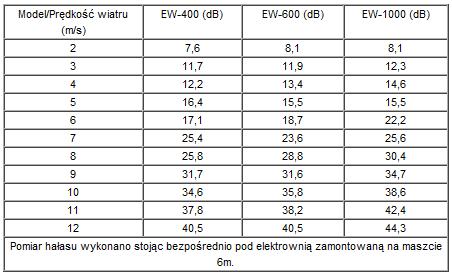

11 MIKROINSTALACJE PROSUMENCKIE - przetworniki PRZYDOMOWE ELEKTROWNIE WIATROWE Źródło: AirGenerator 11

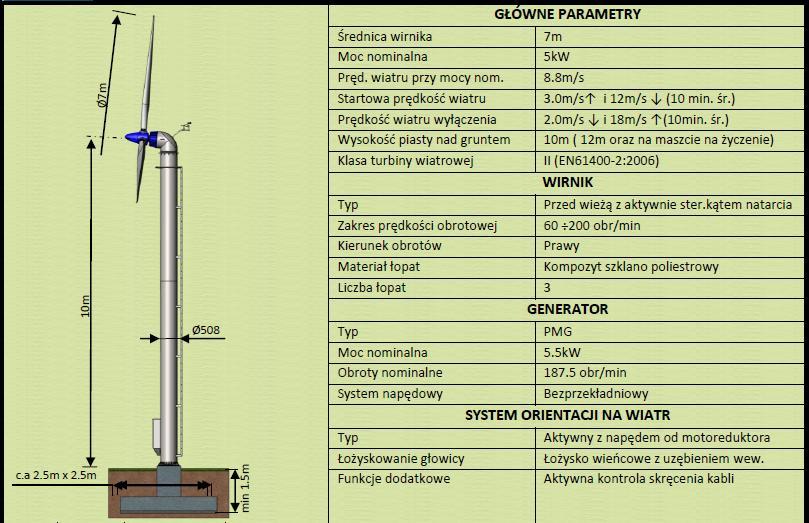

12 MIKROINSTALACJE PROSUMENCKIE - przetworniki Źródło: DR ZĄBER 12

13 MIKROINSTALACJE PROSUMENCKIE - przetworniki Źródło: DR ZĄBER 13

14 MIKROINSTALACJE PROSUMENCKIE - przetworniki 14

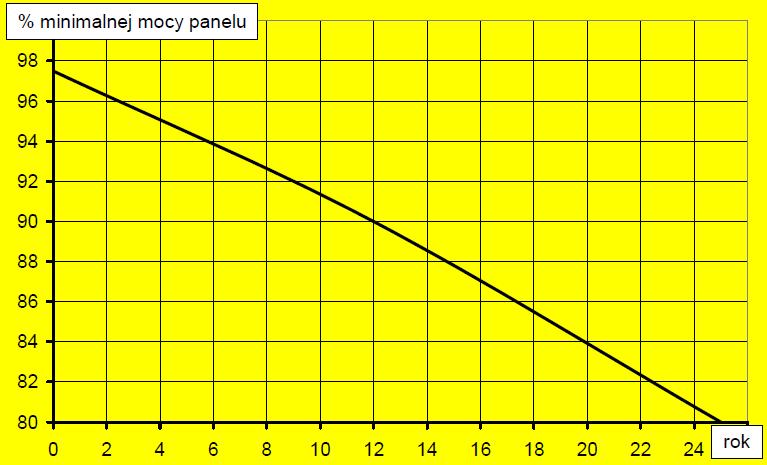

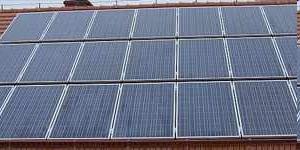

15 MIKROINSTALACJE PROSUMENCKIE - przetworniki Gwarantowana wydajność polikrystalicznego modułu fotowoltaicznego 15

16 SCHEMAT IDEOWY MIKROINSTALACJI PROSUMENCKIEJ PE sieć L odbiorniki 16

17 SCHEMAT IDEOWY MIKROINSTALACJI PROSUMENCKIEJ wyniki eksperymentów 17

18 SCHEMAT IDEOWY MIKROINSTALACJI PROSUMENCKIEJ wyniki eksperymentów 18

19 SCHEMAT IDEOWY MIKROINSTALACJI PROSUMENCKIEJ wyniki eksperymentów 19

20 DOBOWY PROFIL MOCY GOSPODARSTWA DOMOWEGO 20

21 DOBOWY PROFIL MOCY GOSPODARSTWA DOMOWEGO 21

22 DOBOWY PROFIL MOCY GOSPODARSTWA DOMOWEGO 22

23 DOBOWY PROFIL MOCY GOSPODARSTWA DOMOWEGO 23

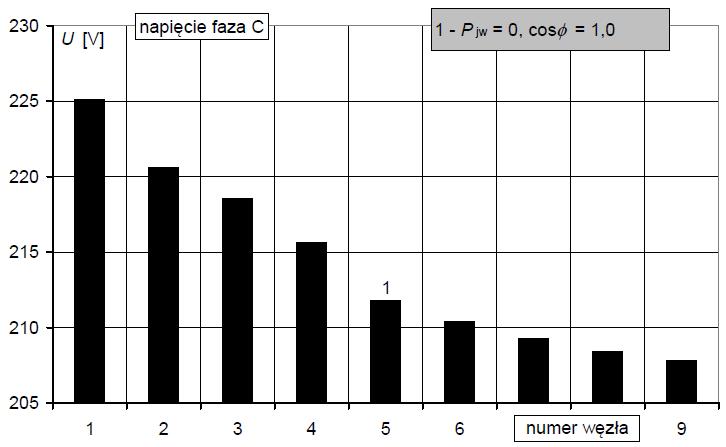

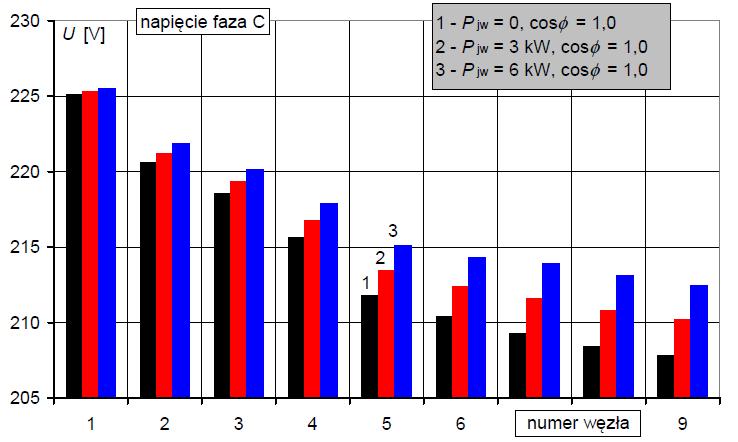

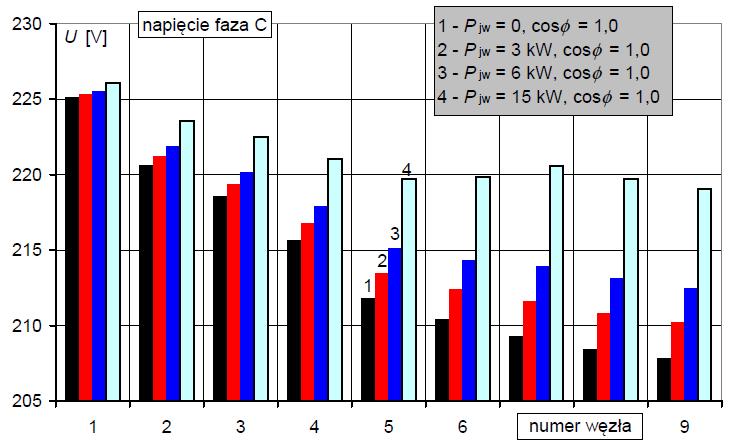

24 ASPEKTY TECHNICZNE PRACY ŹRÓDEŁ ROZPROSZONYCH W SIECIACH ELEKTROENERGETYCZNYCH nn Aspekty techniczne poziom napięć 24

25 P O D S U M O W A N I E Idea prosumenta w kontekście promowania odnawialnych źródeł energii jest korzystna i pożądana w polityce energetycznej państwa. Dąży się do stanu, w którym pozyskana energia jest spożytkowana najlepiej w miejscu jej pozyskania, a ewentualna nadwyżka energii powinna być magazynowana lub wprowadzona do wspólnej sieci dystrybucyjnej. Projektowanie mikroinstalacji prosumenckiej musi uwzględniać profil mocy gospodarstwa domowego w wystarczająco długim okresie. Przy zastosowaniu trójfazowego licznika energii elektrycznej nie ma większego znaczenia, czy zastosujemy przekształtnik trójfazowy czy jednofazowy. Przy większych mocach mikroinstalacji może to mieć znaczenie w kontekście asymetrii napięć (przekształtnik jednofazowy). 25
