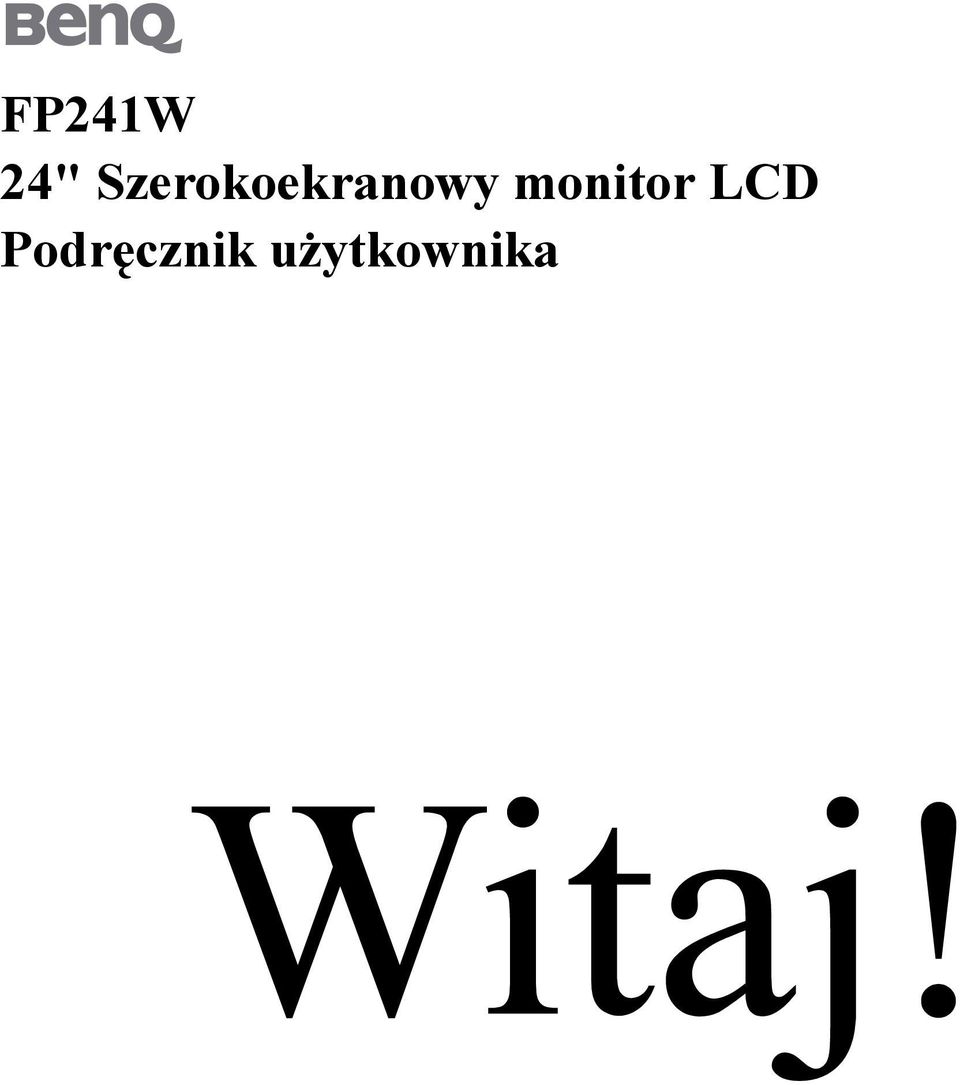

1 FP241W 24" Szerokoekranowy monitor LCD Podręcznik użytkownika

2 Prawa autorskie Copyright 2006 BenQ Corporation. Wszelkie prawa zastrzeżone. Reprodukowanie, przekazywanie, przepisywanie, zapisywanie w jakikolwiek sposób lub tłumaczenie na jakikolwiek język lub język programowania tej publikacji, w każdej formie i jakimikolwiek środkami elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi, lub innymi jest zabronione bez wcześniejszej pisemnej zgody firmy BenQ Corporation. Disclaimer Firma BenQ Corporation nie podejmuje zobowiązań prawnych, ani nie daje gwarancji, wyrażonych lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu, a szczególnie unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt spełniana wymagań dla szczególnych zastosowań. Co więcej, firma BenQ Corporation zastrzega sobie prawo do przeprowadzania aktualizacji niniejszej publikacji i wprowadzania zmian od czasu do czasu do zawartości tej publikacji bez wymogu informowania kogokolwiek przez BenQ Corporation o takich aktualizacjach czy zmianach. Proszę przestrzegać poniższych przepisów bezpieczeństwa, aby zapewnić najlepszą jakość obrazu i długi czas użytkowania monitora Bezpieczeństwo zasilania Wtyczka zasilania służy do podłączenia urządzenia do zasilania prądem zmiennym. Kabel zasilania służy do podłączania urządzeń do zasilania. Gniazdko zasilania powinno znajdować się blisko wyposażenia i być łatwo dostępne. Ten produkt należy zasilać prądem o charakterystyce podanej na oznaczonej etykiecie. Jeśli nie jesteś pewny co do rodzaju dostępnego zasilania, skontaktuj się ze sprzedawcą lub lokalną firmą dostarczająca prąd. Konserwacja i czyszczenie Czyszczenie. Zanim rozpoczniesz czyszczenie pamiętaj, żeby wyłączyć monitor z zasilania. Oczyść powierzchnię monitora LCD przy pomocy gładkiej szmatki. Unikaj stosowania jakichkolwiek płynów, aerozolów, czy środków do czyszczenia okien. Szczeliny i otwory z tyłu, lub u góry obudowy zapewniają wentylację. Nie wolno ich blokować, ani przykrywać. Monitora nie wolno umieszczać obok, lub nad kaloryferem, lub innym źródłem ciepła, lub w ciasnej zabudowie, jeśli nie zapewniono odpowiedniej wentylacji. Nigdy nie wciskaj jakichkolwiek przedmiotów, ani nie wlewaj żadnych płynów do tego urządzenia. Naprawy Nie podejmuj prób własnoręcznej naprawy monitora, ponieważ otwieranie lub zdejmowanie części obudowy może wystawić cię na wpływ niebezpiecznego napięcia lub inne ryzyko. Jeśli dojdzie do jakiegokolwiek przypadku nieodpowiedniego działania opisanego powyżej, lub dojdzie do wypadku, np. upuszczenia urządzenia, skontaktuj się z wykwalifikowanymi pracownikami serwisu, aby naprawić monitor. 2

3 Spis treści Pierwsze kroki...4 Zapoznanie z monitorem...6 Widok z przodu...6 Widok z tyłu (1)...6 Widok z tyłu (2): położenia złącz i gniazd...7 Widok z prawej strony...7 Zestawianie elementów sprzętowych monitora...8 Dostosowanie wysokości i kąta ustawienia monitora...12 Obracanie monitora (opcjonalnie)...13 Jak wykorzystać maksimum możliwości monitora BenQ...16 Instalacja monitora w nowym komputerze...18 Rozwinięcie istniejącej instalacji monitora...19 Instalacja w systemie Windows XP...20 Instalacja w systemach Windows Korzystanie z Kreatora aktualizacji sterownika urządzenia systemu Windows...23 Zmiana rozdzielczości ekranu...25 Zmiana częstotliwości odświeżania ekranu...26 Optymalizacja obrazu...27 Dostosowywanie ustawień monitora...28 Panel sterowania...28 Struktura menu ekranowego (OSD)...29 Tryb przycisków skrótów...31 Tryb menu głównego...35 Rozwiązywanie problemów...48 Najczęściej zadawane pytania (FAQ)...48 Potrzebujesz więcej pomocy?...49 Obsługiwane taktowanie PC...50 Dane techniczne...51 Spis treści 3

4 1. Pierwsze kroki Monitor FP241W wyświetla najlepszy obraz w rozdzielczości 1920 x Upewnij się, czy karta graficzna obsługuje rozdzielczość 1920 x Podczas odpakowywania monitora sprawdź czy otrzymałeś następujące elementy. Jeśli ich nie ma lub są uszkodzone, proszę niezwłocznie skontaktować się ze sprzedawcą, u którego zakupiono produkt. Monitor LCD BenQ Stojak monitora Instrukcja szybkiego startu Płyta CD-ROM Kabel zasilania (Obraz może różnić się w zależności od produktu dostępnego w danym regionie) 4 Pierwsze kroki

5 Kabel sygnałowy D-Sub Kabel sygnałowy DVI-D (opcja) Kabel USB Kamera internetowa (opcja) Pomyśl o przechowaniu pudła i opakowania w magazynie do wykorzystania w przyszłości, kiedy wystąpi potrzeba transportowania monitora. Założenie opakowania piankowego jest idealnym rozwiązaniem zabezpieczenia monitora na czas transportu. Pierwsze kroki 5

6 2. Zapoznanie z monitorem Widok z przodu Widok z tyłu (1) 1. Port urządzenia USB dla opcjonalnego zespołu kamery internetowej 2. Porty urządzeń USB do połączenia z wbudowanym koncentratorem USB 3. Uchwyt kabli 4. Przycisk blokowania/zwalniania 6 Zapoznanie z monitorem

7 Widok z tyłu (2): położenia złącz i gniazd 1. Złącze wejściowe zasilania prądem przemiennym Widok z prawej strony 5. Złącze wejściowe sygnału Component (komponentowego) 2. Złącze wejściowe sygnału DVI-D 6. Złącze wejściowe sygnału Composite (kompozytowego, sygnału całkowitego wizji) 3. Złącze wejściowe sygnału HDMI 7. Złącze wejściowe sygnału S-Video 4. Złącze wejściowe D-Sub 8. Gniazdo koncentratora USB do połączenia z portem USB komputera 1. Power (Zasilanie) 5. MENU / EXIT 2. ENTER / PIP 6. Tryb 3. t / Jasność 7. Przycisk Input /Swap (Wejście/Zamiana) 4. u/ Kontrast 8. i key Aby uzyskać więcej informacji o tych przyciskach, zapoznaj się z punktem Panel sterowania na stronie 28. Zapoznanie z monitorem 7

8 3. Zestawianie elementów sprzętowych monitora Jeśli komputer jest włączony, wtedy przed przystąpieniem do dalszych czynności należy go wyłączyć. Nie przyłączać, ani nie włączać zasilania monitora, dopóki nie zostanie to wyraźnie zalecone. 1. Otwórz opakowanie i pewnie ustaw stojak monitora. 2. Przymocuj monitor do stojaka w taki sposób, aby został zablokowany. Ustaw rowki na tylnej części monitora naprzeciw występów na stojaku, a następnie pchnij monitor aż do usłyszenia dźwięku kliknięcia. 3. Całkowicie wyciągnij i pochyl monitor, aby go obrócić. Monitor jest teraz zablokowany w najniższym położeniu i w celu przesunięcia go do maksymalnie wysuniętego położenia naciśnij przycisk blokowania/zwalniania znajdujący się z tyłu dolnej części stojaka. 8 Zestawianie elementów sprzętowych monitora

9 Potem odchyl monitor. Aby uniknąć uderzenia krawędzią wyświetlacza LCD o powierzchnię podstawy monitora podczas obracania, odchyl wysunięty monitor do najwyższego położenia zanim zaczniesz obracać wyświetlacz. Obróć monitor o 90 stopni w kierunku przeciwnym do kierunku ruchu wskazówek zegara (patrząc z tyłu), jak to przedstawiono na ilustracji. Informacje na temat korzystania z monitora w orientacji pionowej można znaleźć w punkcie Obracanie monitora (opcjonalnie) na stronie 13. Zestawianie elementów sprzętowych monitora 9

10 4. Przyłącz kabel wizji z komputera PC. Albo Nie korzystaj równocześnie równocześnie z kabla DVI-D oraz kabla D-Sub w tym samym komputerze PC. Jedynym przypadkiem, kiedy można wykorzystać oba kable jest sytuacja, kiedy zostaną one przyłączone do dwóch różnych komputerów PC wyposażonych w odpowiednie systemy wideo. Przyłącz jeden koniec kabla DVI-D do gniazda DVI-D monitora, a drugi koniec przyłącz do portu DVI-D w komputerze. (opcjonalnie). Sygnał w formacie DVI-D jest wykorzystywany do bezpośredniego połączenia cyfrowego pomiędzy źródłem sygnału wizji i cyfrowymi monitorami LCD lub projektorami. Cyfrowe sygnały wizji zapewniają uzyskanie obrazu wyższej jakości niż analogowe sygnały wizji. albo Przyłącz wtyczkę kabla D-Sub (po stronie bez filtru ferrytowego) do gniazda D-Sub monitora. Przyłącz drugą wtyczkę kabla D-Sub (po stronie z filtrem ferrytowym) do gniazda wideo D-Sub komputera. Dokręć palcami wszystkie śruby, aby zapobiec przypadkowemu wypadnięciu wtyczek podczas używania monitora. 5. Przyłącz kabel koncentratora USB. Przyłącz kabel USB do gniazda USB z tyłu monitora oraz do portu USB w komputerze. 10 Zestawianie elementów sprzętowych monitora

11 6. Przyłącz kabel zasilania do monitora. Przyłącz koniec kabla zasilania do gniazda z tyłu monitora, oznaczonego etykietką POWER IN. Na razie nie przyłączaj drugiego końca kabla do gniazdka elektrycznego. 7. Obróć monitor z powrotem. Obróć monitor o 90 stopni w kierunku zgodnym z kierunkiem ruchu wskazówek zegara (patrząc z tyłu), jak to przedstawiono na ilustracji i ustaw monitor pod żądanym kątem. Należy tak dobrać ustawienie monitora i jego kąta, aby zminimalizować niepożądane odbicia pochodzące od źródeł światła. 8. Przełóż kable przez uchwyt kabli. Zbierz kable razem i przełóż je przez uchwyt kabli umieszczony z tyłu stojaka monitora. Zestawianie elementów sprzętowych monitora 11

12 9. Włącz zasilanie. Przyłącz drugi koniec kabla zasilania do najbliżej położonego gniazdka elektrycznego. Obraz może różnić się w zależności od produktu dostępnego w danym regionie. Włącz monitor naciskając klawisz zasilania umieszczony w górnej części rzędu klawiszy na prawej krawędzi monitora. Włącz także komputer i wykonaj zalecenia przedstawione w rozdziale 4: Jak wykorzystać maksimum możliwości monitora BenQ na stronie 16 w celu zainstalowania oprogramowania monitora. Dostosowanie wysokości i kąta ustawienia monitora Dostosowanie wysokości ustawienia monitora Delikatnie unieś wyświetlacz i rozciągnij stojak na żądaną wysokość. Stojak można rozciągnąć w pionie o 150 mm. Jeżeli monitor został zablokowany w dolnym położeniu, naciśnij przycisk blokowania/zwalniania znajdujący się z tyłu dolnej części stojaka, aby wysunąć monitor na preferowaną wysokość. 12 Zestawianie elementów sprzętowych monitora

13 Dostosowanie kąta ustawienia monitora W celu zapewnienia dogodnego widoku obrazu na ekranie możesz nie tylko odchylać monitor w górę o 20 stopni i w dół o 5 stopni, lecz także obracać go o 45 stopni w lewo lub w prawo. Obracanie monitora (opcjonalnie) Ten monitor LCD obsługuje również orientację pionową wyświetlania, co pozwala dostosować się do konkretnej aplikacji na pulpicie bez konieczności przewijania ekranu w dół. Przed obróceniem wyświetlanego obrazu do położenia orientacji pionowej należy najpierw zainstalować program Pivot z dołączonego dysku CD. Instalowanie programu Pivot 1. Wykonaj program START_PIVOT.EXE znajdujący się w folderze Pivot na dołączonym dysku CD. 2. W celu zainstalowania programu wykonuj instrukcje wyświetlane na ekranie. 3. Kiedy ponownie uruchomisz system, na pasku zadań zobaczysz ikonę Pivot Software Control. Kliknij tę ikonę i wybierz polecenie Obrót o 90 stopni,, aby obrócić wyświetlany obraz. Aby anulować tę akcję, wybierz polecenie Obrót o 0 stopni,. 4. Wyłącz zasilanie i kontynuuj poniższe czynności. Zestawianie elementów sprzętowych monitora 13

14 Obracania wyświetlacza 1. Całkowicie wysuń monitor i odchyl go. Delikatnie unieś wyświetlacz i rozciągnij stojak na maksymalną wysokość. Jeśli monitor jest zablokowany w najniższym położeniu, w celu przesunięcia go do maksymalnie wysuniętego położenia naciśnij przycisk blokowania/zwalniania znajdujący się z tyłu dolnej części stojaka. Stojak powinien być wysunięty w pionie, aby można było obrócić monitor z ustawienia orientacji poziomej do orientacji pionowej. Potem odchyl monitor. 2. Obróć monitor o 90 stopni w kierunku zgodnym z kierunkiem ruchu wskazówek zegara, jak to przedstawiono na ilustracji (patrząc z przodu). Aby uniknąć uderzenia krawędzią wyświetlacza LCD o powierzchnię podstawy monitora podczas obracania, odchyl wysunięty monitor do najwyższego położenia zanim zaczniesz obracać wyświetlacz. 14 Zestawianie elementów sprzętowych monitora

15 3. Ustaw monitor pod żądanym kątem. Zestawianie elementów sprzętowych monitora 15

16 4. Jak wykorzystać maksimum możliwości monitora BenQ Monitory i złącza USB Monitor LCD BenQ FP241W to doskonałe, nowoczesne urządzenie. Nie tylko wykorzystuje najnowszą dostępną technologię wyświetlaczy LCD, ale także posiada wbudowane złącze USB 2.0 z 3 portami. Zajmując tylko jeden port USB 2.0 w komputerze (zwalniając pozostałe do innych celów), umożliwia łatwy i wygodny dostęp do urządzeń USB. Przez złącze USB monitora można w razie potrzeby podłączyć jednocześnie klawiaturę USB, mysz USB i kamerę internetową USB. Jeśli podłączysz klawiaturę i mysz bezpośrednio do komputera, do portów USB monitora możesz podłączyć aparat fotograficzny i kamerę wideo, skaner USB, drukarkę USB, pamięć USB lub dowolne urządzenie USB. Co muszę zrobić? Wystarczy podłączyć kable monitora zgodnie z instrukcją Jak zainstalować sprzęt monitora Zestawianie elementów sprzętowych monitora na stronie 8 w niniejszym podręczniku użytkownika, włączyć komputer i monitor i rozpocząć użytkowanie urządzeń USB, Windows i złącza USB monitora LCD BenQ. Windows 2000 i późniejsze systemy posiadają zintegrowaną obsługę USB. Umożliwia to automatyczne wykrycie i identyfikację urządzeń USB oraz instalację niezbędnych do ich pracy sterowników. Jeśli urządzenie USB posiada sterownik producenta lub specjalne oprogramowanie, wystarczy wskazać systemowi Windows położenie tego sterownika, a instalacja przeprowadzona zostanie automatycznie. Jak mogę wykorzystać pełen potencjał mojego nowego monitora? W celu uzyskania najlepszego obrazu w kolorowym monitorze LCD BenQ, najpierw należy ustawić rozdzielczość karty graficznej na 1920 x 1200, a dopiero potem zainstalować sterownik monitora LCD BenQ zamieszczony na płycie BenQ LCD Monitor CD-ROM. Warunki podłączania i instalacji monitora LCD BenQ określą, jaki proces dalszej należy wybrać, aby pomyślnie zainstalować sterowniki programowe monitora LCD BenQ. Warunki te dotyczą używanej wersji systemu Microsoft Windows oraz faktu, czy komputer, do którego podłączasz monitor jest nowym komputerem (bez zainstalowanych sterowników monitora), czy też jest to komputer w którym wcześniej zainstalowano i używano innej wersji oprogramowania dla poprzedniego monitora. We wszystkich przypadkach ponowne uruchomienie komputera (po podłączeniu monitora do komputera) spowoduje automatyczne wykrycie nowego (lub innego) sprzętu przez system Windows i uruchomi Kreatora dodawania sprzętu. 16 Jak wykorzystać maksimum możliwości monitora BenQ

17 Wykonuj polecenia kreatora, aż do momentu wyboru modelu monitora. Na tym etapie kliknij przycisk Z dysku, włóż dysk CD-ROM monitora LCD BenQ i wybierz odpowiedni model monitora. Więcej informacji i instrukcji krok po kroku dla instalacji automatycznej (nowej) lub rozwinięcia (istniejącej instalacji) zamieszczono poniżej. Patrz: Instalacja monitora w nowym komputerze na stronie 18. Rozwinięcie istniejącej instalacji monitora na stronie 19. Jeśli do zalogowania do Twojego systemu Windows potrzebne są nazwa użytkownika i hasło, w celu zainstalowania oprogramowania monitora musisz zalogować się jako Administrator lub członek grupy Administratorów.Ponadto jeśli komputer podłączony jest do sieci z zabezpieczeniami dostępu, ustawienia sieciowe mogą uniemożliwić Ci instalację oprogramowania w danym komputerze. Jak wykorzystać maksimum możliwości monitora BenQ 17

18 Instalacja monitora w nowym komputerze Ta instrukcja zawiera szczegółowy opis procedury wyboru i instalacji sterownika monitora LCD BenQ w komputerze, w którym nie instalowano dotąd żadnych sterowników monitora. Instrukcja ta dotyczy jedynie komputera, który nie był dotąd używany i dla którego monitor LCD BenQ jest pierwszym podłączonym monitorem. Jeśli podłączasz monitor LCD BenQ do funkcjonującego już komputera, do którego podłączony był inny monitor (i w którym zainstalowano sterowniki do tego monitora), pomiń te instrukcje.zamiast tego wykonaj instrukcje Rozwinięcie istniejącej instalacji monitora. 1. Wykonuj instrukcje z rozdziału Zestawianie elementów sprzętowych monitora na stronie 8. Po uruchomieniu systemu Windows (2000 lub nowszego) nastąpi automatyczne wykrycie nowego monitora i uruchomienie Kreatora dodawania sprzętu. Wykonuj polecenia kreatora, aż do momentu pojawienia się opcji Zainstaluj sterowniki urządzenia. 2. Włóż dysk CD-ROM monitora LCD BenQ do napędu CD-ROM. 3. Zaznacz opcję Wyszukaj najlepszy sterownik dla tego urządzenia i kliknij Dalej. 4. Zaznacz opcje napędów CD-ROM (odznacz wszystkie pozostałe) i kliknij Dalej. 5. Sprawdź, czy kreator wybrał prawidłową nazwę monitora: BenQ FP241W i kliknij Dalej. 6. Kliknij Zakończ. 7. Ponownie uruchom komputer. 18 Jak wykorzystać maksimum możliwości monitora BenQ

19 Rozwinięcie istniejącej instalacji monitora Ta instrukcja zawiera szczegółowy opis procedury ręcznego aktualizowania oprogramowania monitora w komputerze z systemem Microsoft Windows. Rozwiązanie to jest obecnie przetestowane i zgodne z systemami operacyjnymi Windows 2000 i Windows XP (i zalecane jedynie dla tych systemów). Sterownik monitora LCD BenQ może znakomicie funkcjonować z innymi wersjami systemu Windows, jednak w momencie jego napisania firma BenQ nie przeprowadziła jeszcze testów tego sterownika w innych wersjach systemu Windows i nie może gwarantować jego poprawnego działania w tych systemach. Instalacja sterownika monitora wymaga wybrania pliku z informacjami (.inf) z dysku CD-ROM monitora LCD BenQ, odpowiedniego dla podłączonego monitora i umożliwiającego systemowi Windows zainstalowanie odpowiadającego mu sterownika z dysku CD. Wystarczy jedynie dać systemowi wskazówkę. Windows posiada Kreatora aktualizacji sterowników, który automatycznie prowadzi użytkownika przez proces wyboru plików i instalacji. Patrz: Instalacja w systemie Windows XP na stronie 20. Instalacja w systemach Windows 2000 na stronie 22. Jak wykorzystać maksimum możliwości monitora BenQ 19

20 Instalacja w systemie Windows XP 1. Otwórz Właściwości ekranu. Najszybszy dostęp do Właściwości ekranu uzyskać można z pulpitu Windows. Prawym przyciskiem kliknij na pulpicie i w pojawiającym się menu wybierz Właściwości. Możesz też wybrać Ekran w Panelu sterowania. W wersji Windows XP Panel sterowania znajduje się bezpośrednio w głównym menu Start. Wyświetlone opcje menu zależeć będą od widoku wybranego dla danego systemu. W widoku klasycznym kliknij Start Panel kontrolny Ekran. W widoku kategorii kliknij Start Panel kontrolny Wygląd i kompozycje Zmień rozdzielczość ekranu. Pojawi się okno Właściwości ekranu. 2. Kliknij zakładkę Ustawienia i przycisk Zaawansowane. Pojawi się okno Zaawansowane właściwości ekranu. 3. Kliknij zakładkę Monitor i wybierz z listy monitor typu Plug and Play. Jeśli lista zawiera tylko jeden monitor, wybór dokonany zostanie automatycznie. 4. Kliknij przycisk Właściwości. Pojawi się okno Właściwości monitora. Jeśli sterownik określono jako pochodzący od BenQ, a model jest zgodny z Twoim monitorem, nie musisz wykonywać żadnych dodatkowych czynności. Anuluj okno właściwości. Jeśli jednak BenQ nie figuruje jako producent, lub nie wyświetlono właściwego modelu monitora, musisz wykonać poniższe czynności. 5. Kliknij zakładkę Sterownik i przycisk Aktualizuj sterownik. Pojawi się Kreator aktualizacji sprzętu. Wykonaj poniższe czynności, zgodne z instrukcjami kreatora: 6. Włóż dysk CD-ROM monitora LCD BenQ do napędu CD-ROM w komputerze, do którego podłączono monitor. 7. Zaznacz opcję Zainstaluj z listy lub określonej lokalizacji i kliknij Dalej. 8. Zaznacz opcję Wyszukaj najlepszy sterownik w tych lokalizacjach oraz Przeszukaj nośniki wymienne, następnie kliknij Dalej. Poczekaj, aż kreator przeszuka dyski i dysk CD-ROM monitora LCD Benq, włożony w kroku 6. Po zakończeniu tej czynności kreator powinien odnaleźć i wybrać z dysku CD sterownik BenQ, odpowiedni dla danego modelu, w tym przypadku BenQ FP241W z lokalizacji d:\driver\benqfp241w.inf lub zbliżonej. Jeżeli używanym systemem operacyjnym jest Windows XP Professional x64 Edition, wybierz sterownik BenQ z folderu d:\driver\for_windows_xp_pro_x64_edition. Litera oznaczająca napęd CD-ROM może być inna w Twoim systemie, np. D:, E: lub F: itp. 9. Na dysku CD wybierz (pojedynczym kliknięciem) plik o nazwie BenQ FP241W i kliknij przycisk Dalej. Spowoduje to skopiowanie i zainstalowanie w komputerze prawidłowego sterownika monitora. 10. Kliknij Zakończ. Spowoduje to zamknięcie kreatora i powrót do okna Właściwości monitora, teraz nazwanego Właściwości BenQ FP241W. 11. Kliknij Zamknij, OK, i OK. 20 Jak wykorzystać maksimum możliwości monitora BenQ

21 Spowoduje to zamknięcie okna Właściwości ekranu. Nie ma potrzeby ponownego uruchamiania systemu Windows XP, ponieważ sterowniki monitora LCD BenQ uruchamiają się natychmiast i nie są wymagane żadne dodatkowe czynności. Jak wykorzystać maksimum możliwości monitora BenQ 21

22 Instalacja w systemach Windows 2000 Nie musisz wykonywać poniższych instrukcji, jeśli instalujesz monitor w komputerze z systemem Windows XP (lub nowszym). W takim przypadku postępuj zgodnie z instrukcjami z rozdziału Instalacja w systemie Windows XP na stronie Otwórz Właściwości ekranu. Najszybszy dostęp do Właściwości ekranu uzyskać można z pulpitu Windows. Prawym przyciskiem kliknij na pulpicie i w pojawiającym się menu wybierz Właściwości. Możesz też wybrać Ekran w Panelu sterowania. W wersjach systemu Windows 2000 Panel kontrolny znajduje się w pozycji Ustawienia wmenu. Kliknij Start Ustawienia Panel kontrolny Ekran. Pojawi się okno Właściwości ekranu. 2. Kliknij zakładkę Ustawienia i przycisk Zaawansowane. Pojawi się okno Zaawansowane właściwości ekranu. 3. W systemie Windows 2000 kliknij zakładkę Monitor i przycisk Właściwości. Pojawi się okno Właściwości monitora. 4. W systemie Windows 2000 kliknij zakładkę Sterownik i przycisk Aktualizuj sterownik. Pojawi się Kreator aktualizacji sterownika urządzenia. Patrz: Korzystanie z Kreatora aktualizacji sterownika urządzenia systemu Windows na stronie Jak wykorzystać maksimum możliwości monitora BenQ

23 Korzystanie z Kreatora aktualizacji sterownika urządzenia systemu Windows 1. Przygotuj dysk CD-ROM dołączony do monitora LCD BenQ. Włóż dysk CD-ROM do napędu CD-ROM w komputerze, do którego podłączono monitor. W oknie przeglądarki internetowej automatycznie wyświetlona zostanie strona wyboru języka Instrukcji użytkownika. Możesz dokonać wyboru języka i obejrzeć sieciową wersję niniejszego podręcznika w nowym oknie. Jeśli chcesz korzystać z niego poza siecią, możesz go wówczas wydrukować. Gdy skończysz, zamknij okno przeglądarki, gdyż nie jest ono wymagane dla dalszego działania Kreatora aktualizacji sterownika urządzenia. 2. Uruchom Kreatora aktualizacji sterownika urządzenia i kliknij Dalej. Instrukcje zawarto w rozdziale Instalacja w systemach Windows 2000 na stronie Zaznacz opcję Pokaż listę wszystkich sterowników... i kliknij Dalej. 4. Kliknij przycisk Z dysku. Pojawi się okno Zainstaluj z dysku. 5. Kliknij przycisk Przeglądaj i odnajdź ścieżkę dostępu do dysku CD-ROM monitora LCD BenQ. Jest to dysk CD-ROM wybrany w 1 kroku. Napęd dysków CD-ROM w systemie Windows oznaczony jest literą dysku (np. D:, E: lub F: Wybierz literę dysku odpowiadającą napędowi, w którym znajduje się płyta CD-ROM. 6. Dwukrotnie kliknij folder Driver (Sterownik). Wyświetlona zostanie zawartość folderu Driver (Sterownik). Jeżeli używanym systemem operacyjnym jest Windows XP Professional x64 Edition, kliknij dwukrotnie folder o nazwie For_Windows_XP_Pro_x64_Edition w wyświetlanym folderze Driver. 7. Kliknij przycisk Otwórz. Przywróci to okno Zainstaluj z dysku, ze ścieżką dostępu do folderu 'Driver (Sterownik)' monitora LCD BenQ wpisaną w pole tekstowe Skopiuj pliki producenta z:. W polu umieszczony będzie wpis podobny do D:\Driver, E:\Driver lub F:\Driver. 8. Kliknij przycisk OK. Spowoduje to przywrócenie Kreatora aktualizacji sterownika urządzenia. 9. Wybierz (pojedynczym kliknięciem) plik o nazwie BenQ FP241W i kliknij przycisk Dalej. 10. Kliknij Dalej. Spowoduje to skopiowanie do komputera plików prawidłowego sterownika monitora. 11. Kliknij Zakończ. W systemie Windows 2000 spowoduje to zamknięcie kreatora i powrót do okna Właściwości monitora, teraz nazwanego Właściwości BenQ FP241W. 12. W Windows 2000 kliknij Zamknij. Spowoduje to zamknięcie okna Właściwości BenQ FP241W i powrót do okna Zaawansowanych właściwości monitora. W razie konieczności tutaj możesz zmienić częstotliwość odświeżania i dostosować inne właściwości monitora do własnych potrzeb. Szczegóły w rozdziale Zmiana częstotliwości odświeżania ekranu na stronie 26. Jak wykorzystać maksimum możliwości monitora BenQ 23

24 13. W Windows 2000 kliknij OK. Spowoduje to zamknięcie okna Zaawansowane właściwości ekranu i powrót do okna Właściwości ekranu. W tym miejscu możesz w razie konieczności zmienić rozdzielczość ekranu (obszar i kolor). Szczegóły w rozdziale Zmiana rozdzielczości ekranu na stronie Kliknij OK. Spowoduje to zamknięcie okna Właściwości ekranu i w przypadku dokonania zmiany rozdzielczości ekranu system Windows 2000 poprosi o potwierdzenie wprowadzenia zmian i o kolejne potwierdzenie, w celu ich zachowania. Kliknij odpowiednio OK i Tak. 24 Jak wykorzystać maksimum możliwości monitora BenQ

25 5. Zmiana rozdzielczości ekranu Ze względu na technologię stosowaną w ekranach ciekłokrystalicznych (LCD) rozdzielczość ekranu jest zawsze stała. Najlepszy obraz FP241W uzyskiwany jest przy rozdzielczości 1920 x Rozdzielczość ta nazywa się Rozdzielczością standardową lub maksymalną rozdzielczością - dającą najostrzejszy obraz. Niższe rozdzielczości wyświetlane są w trybie pełnego ekranu przez obwód interpolacji. W zależności od rodzaju obrazu oraz jego pierwotnej rozdzielczości może wystąpić rozmazanie obrazu na granicach pikseli w przypadku wyświetlania z interpolowaną rozdzielczością. Dla uzyskania najlepszych efektów, rozdzielczość w komputerze należy ustawić na 1920 x 1200 zgodnie z poniższym opisem. Nie wszystkie karty graficzne obsługują taką rozdzielczość. Jeśli dana karta jej nie obsługuje, na stronie producenta należy znaleźć uaktualniony sterownik przeznaczony dla tego modelu karty i obsługujący taką rozdzielczość. Sterowniki kart graficznych są często uaktualniane i uzupełniane o obsługę dodatkowych rozdzielczości. W razie konieczności należy wymienić kartę graficzną komputera, tak aby obsługiwała rozdzielczość monitora. 1. Otwórz Właściwości ekranu i wybierz zakładkę Ustawienia. Możesz otworzyć Właściwości ekranu klikając prawym przyciskiem na pulpicie Windows i w pojawiającym się menu wybierając Właściwości. 2. Za pomocą suwaka 'Obszar ekranu' wybierz rozdzielczość ekranu. Wybierz zalecaną rozdzielczość 1920 x 1200, a następnie kliknij Zastosuj. W przypadku wybrania innej rozdzielczości należy pamiętać, że będzie ona interpolowana i może powodować, że obraz nie będzie wyświetlany tak dobrze, jak przy rozdzielczości standardowej. 3. Kliknij OK i Tak. 4. Zamknij okno Właściwości ekranu. Zmiana rozdzielczości ekranu 25

26 6. Zmiana częstotliwości odświeżania ekranu W przypadku monitora LCD nie trzeba wybierać najwyższej możliwej częstotliwości odświeżania, ponieważ migotanie ekranu LCD jest technicznie niemożliwe. Najlepsze rezultaty uzyskuje się stosując tryby fabryczne, już ustawione w komputerze. W rozdziale specyfikacji niniejszego podręcznika znajduje się tabela z trybami fabrycznymi: Obsługiwane taktowanie PC na stronie 50 Przy standardowej rozdzielczości 1920 x 1200 wybrać można 60 herców. 1. Kliknij dwukrotnie ikonę Ekranw Panelu sterowania. 2. W oknie Właściwości ekranu wybierz zakładkę Ustawienia i kliknij przycisk Zaawansowane. 3. Wybierz zakładkę Karta i wybierz odpowiednią częstotliwość odświeżania, zgodną z jednym z trybów fabrycznych, zawartych w tabeli ze specyfikacją. 4. Kliknij Zmień, OK i Tak. 5. Zamknij okno Właściwości ekranu. 26 Zmiana częstotliwości odświeżania ekranu

27 7. Optymalizacja obrazu Najprostszym sposobem uzyskania optymalnego obrazu przy analogowym sygnale wejściowym (złącze D-Sub), jest skorzystanie z funkcji i key. Naciśnij klawisz funkcji i key, aby zoptymalizować obraz wyświetlany aktualnie na ekranie. Kiedy przyłączysz do monitora cyfrowy sygnał wyjściowy wizji przy użyciu kabla cyfrowego (DVI), funkcja i key oraz Automatyczna regulacja zostaną wyłączone, ponieważ monitor będzie automatycznie wyświetlał obraz o najwyższej jakości. Wykorzystując funkcję i key należy upewnić się, czy karta graficzna komputera została ustawiona na rozdzielczość matrycy monitora (1920 x 1200). Jeżeli chcesz, zawsze możesz ręcznie dostosować ustawienia geometrii ekranu, wykorzystując elementy menu dotyczące geometrii obrazu. BenQ dostarcza program testu ekranowego, która pomaga w ustawieniu kolorów, skali szarości i gradientu liniowego ekranu. 1. Uruchom program testowy auto.exe z płyty CD-ROM. Możesz również użyć innego, dowolnego obrazu, takiego jak tapeta systemu operacyjnego. Jednak zalecamy wykorzystanie pliku auto.exe. Po uruchomieniu auto.exe pojawi się wzór testowy. 2. Naciśnij przycisk i key na monitorze. 3. Naciśnij przycisk MENU, aby wejść do menu wyświetlacza ekranowego OSD. 4. Za pomocą przycisków t lubu wybierz DISPLAY (WYŚW.) i naciśnij przycisk ENTER, aby przejść do menu. 5. Jeśli pojawiają się pionowe zakłócenia (migotanie pionowych linii podobne do efektu kurtyny), naciśnij przycisk t lubu, aby wybrać Pixel Clock (Zegar pikseli) i naciśnij przycisk ENTER. Następnie naciskając przyciski t lubu reguluj monitor do momentu, gdy zakłócenia znikną. 6. Jeśli pojawiają się poziome zakłócenia, naciśnij przycisk t lubu, aby wybrać Phase (Faza) i naciśnij przycisk ENTER. Następnie naciskając przyciski t lubu reguluj monitor do momentu, gdy zakłócenia znikną. Optymalizacja obrazu 27

28 8. Dostosowywanie ustawień monitora Panel sterowania 1. Power (Zasilanie): Włącza i wyłącza zasilanie. 2. Przycisk ENTER/PIP : Powoduje przejście do menu niższego poziomu oraz wybieranie elementów. Ten przycisk jest także przyciskiem skrótu do uaktywnienia funkcji PIP (Obraz-w-Obrazie) do wybierania źródła sygnału wideo dla okienka PIP. 3. Przycisk t (W górę): Służy do przejścia w górę/zwiększenia wartości. Ten przycisk jest także przyciskiem skrótu dla Jasności. 4. Przycisk u (W dół) : Służy do przejścia w dół/zmniejszenia wartości. Ten przycisk jest także przyciskiem skrótu dla Kontrastu. 5. Przycisk MENU/EXIT : Umożliwia uaktywnienie głównego menu OSD i powrót do poprzedniego menu lub wyjście z OSD. 6. Przycisk Tryb : Przełącza różne tryby wyświetlania, w tym Standard, Film, Dynamika oraz Zdjęcie. 7. Przycisk Input /Swap (Wejście/Zamiana): Ręczne przełączanie różnych sygnałów wideo, jakie mogą być wykorzystywane przez monitor dla wyświetlania obrazu w głównym oknie lub zamiana sygnałów wejściowych dla okna głównego i okienka PIP. 8. Przycisk i key : Umożliwia automatyczne dostosowanie położenia w pionie, fazy, położenia w poziomie oraz taktowania zegara obrazu. OSD = On Screen Display (menu ekranowe) Przyciski skrótów wyświetlają stopniowaną skalę do regulowania wartości danego ustawienia i działają tylko wtedy, gdy menu OSD nie jest aktualnie wyświetlane. Okienka przycisków skrótów znikają po kilku sekundach braku aktywności. Zobacz Tryb przycisków skrótów na stronie Dostosowywanie ustawień monitora

29 Struktura menu ekranowego (OSD) DISPLAY (WYŚW.) PICTURE (OBRAZ) Auto Adjustment (Auto. dostosowanie) H. Position (Ustawienie poziome) V. Position (Ustawienie pionowe) Pixel Clock Phase (Faza) Red (Czerwony) Brightness (Jasność) Normal (Normalny) Green (Zielony) Contrast (Kontrast) Bluish (Niebieskawy) Blue (Niebieski) Sharpness (Ostrość) Reddish (Czerwonawy) Color (Kolor) User Mode (Ustawienia Yes (Tak) Użytkownika) Hue (Barwa) Reset Color (Resetuj kolor) No (Nie) Saturation (Saturacja) Parametry Barwa i Saturacja nie są dostępne, gdy źródłem sygnału wejściowego jest D-Sub lub DVI-D. PICTURE ADVANCED (OBRAZ ZAAWANSOW.) Picture Mode (Tryb obrazu) Senseye Demo (Demo) Standard Movie (Film) Dynamics (Dynamika) Photo (Zdjęcie) ON (WLĄCZONY) OFF (WYŁĄCZONY) PIP Input (Wejście) D-sub/Composite Size (Rozmiar PIP) DVI/S-Video H. Position (Ustawienie poziome) HDMI V. Position (Ustawienie pionowe) Component Contrast (Kontrast) OFF (WYŁĄCZONY) Sharpness (Ostrość) Small (Mały) Medium (Średni) Large (Duży) Dostosowywanie ustawień monitora 29

30 SYSTEM Input (Wejście) D-sub English OSD Settings (USTAWIENIA OSD) DVI French (Français) Information (INFORMACJA) HDMI German (Deutsch) Reset All (Resetuj wszystkie) Component Italian (Italiano) Composite Spanish (Español) S-Video Polish/Japanese (Polski/ 日 本 語 ) Czech/Traditional Chinese (Česky/ 繁 體 中 文 ) Language (Język) Hungarian/Simplified Chinese (Magyar/ 简 体 中 文 ) Serbo-croatian H. Position (Srpskohrvatski (Ustawienie poziome) (jezik)) V. Position (Ustawienie pionowe) Romanian (Română) Display Time (Wyświetlaj czas) Dutch (Nederlands) OSD Lock (Blokada OSD) Russian (Русский) Swedish (Svenska) Yes (Tak) Portuguese (Português) No (Nie) 5 sec. (5 sek.) 10 sec. (10 sek.) 15 sec. (15 sek.) 20 sec. (20 sek.) 25 sec. (25 sek.) 30 sec. (30 sek.) ON (WLĄCZONY) OFF (WYŁĄCZONY) 30 Dostosowywanie ustawień monitora

31 Tryb przycisków skrótów Przyciski monitora działają jak klawisze skrótów, oferując bezpośredni dostęp do konkretnych funkcji, kiedy menu nie jest wyświetlane na ekranie. Przycisk skrótu regulacji jasności Przycisk skrótu regulacji kontrastu Przycisk skrótu PIP Naciśnij przycisk t, aby wyświetlić wskaźnik Jasność. Dalsze naciskanie przycisku t powoduje zwiększenie, a przycisku u powoduje zmniejszenie jasności ekranu, natomiast naciśnięcie przycisku MENU powoduje zakończenie regulacji. Naciśnij przycisk u, aby wyświetlić wskaźnik Kontrast. Dalsze naciskanie przycisku t powoduje zwiększenie, a przycisku u powoduje zmniejszenie kontrastu ekranu, natomiast naciśnięcie przycisku MENU powoduje zakończenie regulacji. Naciśnij przycisk Enter, aby uaktywnić wyświetlanie obrazu w obrazie oraz wybierz obraz ze źródła wyświetlania obrazu. Ciągłe naciskanie tego przycisku powoduje przełączanie źródeł sygnału wideo lub wyłączenie funkcji PIP. Kiedy zostanie wyświetlony komunikat o żądanym źródle sygnału, zwolnij przycisk, aby ustawić źródło sygnału wejściowego dla funkcji PIP. Komunikat jest wyświetlany przez 3 sekundy. Wprowadzone ustawienie obowiązuje natychmiast. Dostosowywanie ustawień monitora 31

32 To polecenie powoduje wyświetlenie oknienka z obrazem pochodzącym z drugiego źródła sygnału. Tak więc można oglądać obraz z 1 źródła sygnału wejściowego grafiki komputerowej/wideo z komputera PC (sygnał D-sub, DVI, HDMI* lub Component) i z 1 źródła sygnału wejściowego wideo (sygnał Composite lub S-video). Funkcja PIP nie umożliwia wyświetlania obrazów z 2 źródeł sygnału wejściowego grafiki komputerowej/wideo z komputera PC ani z 2 źródeł sygnału wideo w celu wyświetlania obrazu w obrazie. *HDMI, skrót od High Definition Multimedia Interface, jest pierwszym przemysłowym interfejsem bez kompresji dla cyfrowych sygnałów audio/wideo pomiędzy źródłami audio/wideo i urządzeniami audio i/lub wideo. Złącze HDMI różni się od innych złącz i może przenosić zarówno sygnał audio, jak i sygnał wideo w tym samym kablu oraz przesyłać cyfrowe audio i wideo zapewniając najwyższą jakość. Obsługuje cyfrowe odbiorniki telewizyjne (DTV), urządzenia abonenckie odbioru sygnału telewizji cyfrowej (set-top box), odtwarzacze i nagrywarki DVD itd. Złącze HDMI w monitorze FP241W obsługuje tylko źródła sygnału wideo. Jeśli źródłem sygnału wejściowego dla obrazu okna głównego jest sygnał wejściowy grafiki komputerowej/wideo z komputera PC (sygnały D-sub, DVI, HDMI lub Component), będziesz mógł cyklicznie zmieniać poniższe komunikaty wskazujące źródła sygnału wizji dla obrazu okienka PIP. Wyłączenie funkcji PIP i Wyjście Jeśli źródłem sygnału wejściowego dla obrazu okna głównego jest sygnał wideo (sygnał Composite lub S-video), będziesz mógł cyklicznie zmieniać poniższe komunikaty wskazujące źródła sygnału wejściowego grafiki komputerowej/wideo z komputera PC dla obrazu okienka PIP. Wyłączenie funkcji PIP i Wyjście 32 Dostosowywanie ustawień monitora

33 Przycisk skrótu Tryb Naciskaj w sposób ciągły ten przycisk, aby przełączać 4 tryby wyświetlania w oknie głównym: Standard, Film, Dynamika i Zdjęcie. Wprowadzone ustawienie obowiązuje natychmiast. Patrz również punkt Tryb obrazu na stronie 41. Przycisk skrótu Input /Swap (Wejście/Zamiana) Naciskaj w sposób ciągły przycisk Sygnał wejściowy/zamiana, aby wybrać źródło sygnału wejściowego dla wyświetlania w oknie głównym albo zamienić wzajemnie sygnały wejściowe dla wyświetlania obrazu w oknie głównym i okienku PIP, kiedy funkcja PIP jest aktywna. W celu określenia źróła sygnału wejściowego zwolnij ten przycisk, kiedy pojawi się komunikat informujący o preferowanym źródle sygnału wejsciowego, który będzie wyświetlany przez 3 sekundy. Wprowadzone ustawienie obowiązuje natychmiast. Kiedy funkcja PIP jest WYŁĄCZONA, umożliwia on wybór pomiędzy źródłami sygnału wejściowego grafiki komputerowej/ wideo z komputera PC i źródłami sygnału wejściowego wideo. Zwolnij przycisk, kiedy zostanie wyświetlony odpowiedni komunikat. Komunikaty o sygnałach wejściowych są wyświetlane w poniższej kolejności: ródła sygnału wejściowego Grafika komputerowa/wideo z komputera PC obejmują sygnały D-sub, DVI, HDMI i Component, natomiast źródła sygnału wejściowego Wideo obejmują sygnały Composite i S-video. Dostosowywanie ustawień monitora 33

34 Kiedy funkcja PIP jest WŁĄCZONA, umożliwia wybór różnych źródeł sygnału wejściowego bieżącego sygnału wizji (Grafika komputerowa/wideo z komputera PC albo Wideo) dla obrazu okna głównego. Cykl zmian będzie wykonywany w określonej kolejności. Przytrzymanie wciśniętego przycisku spowoduje zamianę bieżącego źródła sygnału dla obrazu w oknie głównym na bieżące źródło sygnału wejściowego dla obrazu w okienku PIP. Zwolnij przycisk, kiedy zostanie wyświetlony odpowiedni komunikat. Kiedy bieżącym źródłem sygnału wejściowego dla okna głównego są sygnały wejściowe Grafika komputerowa/wideo z komputera PC, komunikaty o sygnałach wejściowych będą wyświetlane w następującej kolejności: Kiedy bieżącym źródłem sygnału wejściowego dla okna głównego są sygnały wejściowe Wideo, komunikaty o sygnałach wejściowych będą wyświetlane w następującej kolejności: Funkcja PIP nie umożliwia wyświetlania obrazów z 2 źródeł sygnału wejściowego grafiki komputerowej/wideo z komputera PC ani z 2 źródeł sygnału wejściowego wideo w celu wyświetlania obrazu w obrazie. Aby określić źródło sygnału wejściowego dla okienka PIP, naciśnij Enter w celu dokonania wyboru. Patrz również punkt Przycisk skrótu PIP na stronie Dostosowywanie ustawień monitora

35 Tryb menu głównego Z menu OSD (On Screen Display) można korzystać w celu dostosowywania wszystkich ustawień monitora. Należy nacisnąć przycisk MENU, aby wyświetlić poniższe menu główne OSD Występuje pięć menu głównych OSD: 1. Wyśw. 2. Obraz 3. Obraz zaawansow. 4. PIP (Obraz w Obrazie) 5. System Za pomocą przycisku t (W górę) lub u (W dół) należy wyróżnić element menu oraz nacisnąć przycisk ENTER, aby przejść do ustawień danego elementu Menu. Użytkownik dysponuje 14 różnymi językami wyświetlania menu, należy zapoznać się z tematem Language (Język) na stronie 30 w punkcie Ustawienia OSD, aby uzyskać więcej szczegółowych informacji. Więcej informacji dotyczących każdego menu można znaleźć na następujących stronach: Menu Wyśw. na stronie 36 Menu Obraz na stronie 38 Menu Obraz zaawansowany na stronie 41 Menu PIP (Obraz w Obrazie) na stronie 43 Menu System na stronie 45 Dostosowywanie ustawień monitora 35

36 Menu Wyśw. 1. Naciśnij przycisk MENU, aby wyświetlić główne menu. 2. Naciskając przycisk t lub u wybierz WYŚW., a następnie naciśnij przycisk ENTER, aby przejść do tego menu. 3. Naciskaj przycisk t lub u, aby przenieść wyróżnienie na dany element menu, a następnie naciśnij przycisk ENTER w celu wybrania tego elementu. 4. Naciskaj przyciski t lub u w celu dokonania regulacji lub wyboru. 5. Aby powrócić do poprzedniego menu, naciśnij przycisk MENU. Bieżący tryb obrazu jest wyświetlany w prawym górnym narożniku głównego menu. Zapoznaj się z punktem Tryb obrazu na stronie 41, aby uzyskać więcej informacji. Element Funkcja Operacja Zakres Auto. Reg. Automatycznie optymalizuje i dostosowuje ustawienia ekranu. Przycisk i key jest przyciskiem skrótu do tej funkcji. Należy nacisnąć przycisk ENTER w celu wybrania tej opcji oraz dokonania regulacji. Kiedy przyłączysz cyfrowy sygnał wyjściowy wizji do monitora wykorzystując kabel cyfrowy (DVI), przycisk i key oraz funkcja Auto. Reg. staną się nieaktywne. 36 Dostosowywanie ustawień monitora

37 Ustawienie poziome Dostosowuje położenie obrazu ekranu w poziomie. 0 do 100 Ustawienie pionowe Dostosowuje położenie obrazu ekranu w pionie. 0 do 100 Pixel Clock Dostosowuje częstotliwość taktowania zegara obrazu, aby zapewnić synchronizację z analogowym sygnałem wejściowym wizji. Nie dotyczy to cyfrowego sygnału wejściowego. Patrz również: Optymalizacja obrazu na stronie 27. Należy naciskać przyciski t lub u w celu dostosowania wartości. 0 do 100 Faza Dostosowuje fazę taktowania zegara obrazu, aby zapewnić synchronizację z analogowym sygnałem wejściowym wizji. Nie dotyczy to cyfrowego sygnału wejściowego. 0 do 63 Patrz również: Optymalizacja obrazu na stronie 27. Dostosowywanie ustawień monitora 37

38 Menu Obraz 1. Naciśnij przycisk MENU, aby wyświetlić główne menu. 2. Naciskając przyciskt lub u wybierz OBRAZ, a następnie naciśnij przycisk ENTER, aby przejść do tego menu. 3. Naciskaj przycisk t lub u, aby przenieść wyróżnienie na dany element menu, a następnie naciśnij przycisk ENTER w celu wybrania tego elementu. 4. Naciskaj przyciski t lub u w celu dokonania regulacji lub wyboru. 5. Aby powrócić do poprzedniego menu, naciśnij przycisk MENU. Element Funkcja Operacja Zakres Jasność Dostosowuje równowagę 0 do 100 jasnych i ciemnych odcieni. Kontrast Ostrość Dostosowuje wielkość różnicy pomiędzy ciemnymi i jasnymi miejscami. Dostosowuje czystość i widoczność krawędzi obiektów obrazu. Kolor - Naciśnij ENTER, aby przejść do menu Kolor. Należy naciskać przycisk t w celu zwiększenia jasności lub przycisk u w celu zmniejszenia jasności. Należy naciskać przycisk t w celu zwiększenia kontrastu lub przycisk u w celu zmniejszenia kontrastu. Należy naciskać przycisk t w celu poprawienia wyrazistości wyświetlanego obrazu lub przycisk u, aby wprowadzić efekt miękkości do wyświetlanego obrazu. 0 do do 5 38 Dostosowywanie ustawień monitora

39 Normalny Niebieskawy Czerwonawy Ustawienia Użytkownika Umożliwia oglądanie obrazu wideo lub fotografii, wyświetlanych w naturalnych kolorach. Jest to domyślne, fabryczne ustawienie koloru. Powoduje zastosowanie chłodnego zabarwienia obrazu i jest fabrycznym wstępnie ustalonym ustawieniem standardu białego koloru dla komputerów PC. Powoduje zastosowanie ciepłego zabarwienia obrazu i jest fabrycznym wstępnie ustalonym ustawieniem standardu białego koloru dla papieru gazetowego. Dostosowuje zabarwienie kolorów obrazu. Można dostosowywać mieszanie czerwowego, zielonego i niebieskiego koloru podstawowego w celu wprowadzania zmian zabarwienia kolorów obrazu. Domyślną wartością początkową ustawienia jest 50. Zmniejszanie wartości dla jednego lub więcej kolorów będzie powodować zmniejszenie odpowiadającego ich wpływu na zabarwienie kolorów obrazu. Na przykład, w miarę zmniejszania poziomu koloru niebieskiego obraz będzie nabierał stopniowo zabarwienia zółtawego. Gdy jest zmniejszany poziom zieleni, zabarwienie obrazu będzie stawać się purpurowe. Należy naciskać przyciski t lub u, aby wybrać tę opcję. Należy naciskać przyciski t lub u oraz przycisk ENTER, aby wybrać kolor Czerwony, Zielony lub Niebieski. Następnie przy użyciu przycisku t lub u dokonać regulacji koloru. Nacisnąć przycisk MENU, aby opuścić menu Kolor. Resetuj kolor Resetuje niestandardowe W celu dokonania zmiany ustawienia kolorów ustawienia należy Ustawienia Użytkownikana naciskać przyciski t lub domyślne wartości fabryczne. u. Czerwony (0 do 100) Zielony (0 do 100) Niebieski (0 do 100) TAK NIE Dostosowywanie ustawień monitora 39

40 Barwa Saturacja Dostosowuje poziom koloru podstawowego lub mieszaniny głównych kolorów, obecnych w wyświetlanym obrazie. Ta funkcja nie jest dostępna, gdy źródłem sygnału wejściowego jest D-Sub lub DVI-D. Dostosowuje czystość i intensywność kolorów wyświetlanego obrazu. Naciskaj klawisz t lub u, aby przenieść wyróżnienie na element menu, a następnie naciskaj klawisz t lub u w celu dostosowania wartości. 0 do do 100 Ta funkcja nie jest dostępna, gdy źródłem sygnału wejściowego jest D-Sub lub DVI-D. 40 Dostosowywanie ustawień monitora

41 Menu Obraz zaawansowany 1. Naciśnij przycisk MENU, aby wyświetlić główne menu. 2. Naciskając przyciskt lub u wybierz OBRAZ ZAAWANSOW., a następnie naciśnij przycisk ENTER, aby przejść do tego menu. 3. Naciskaj przycisk t lub u, aby przenieść wyróżnienie na dany element menu, a następnie naciśnij przycisk ENTER w celu wybrania tego elementu. 4. Naciskaj przyciski t lub u w celu dokonania regulacji lub wyboru. 5. Aby powrócić do poprzedniego menu, naciśnij przycisk MENU. Element Funkcja Operacja Zakres Tryb obrazu Umożliwia dokonanie W celu dokonania zmiany Standard wyboru takiego trybu ustawienia należy naciskać Film obrazu, który najlepiej przyciski t lub u. Dynamika odpowiada obrazom Zdjęcie wyświetlanym na ekranie. Standard dla podstawowych aplikacji komputera PC. Film dla oglądania filmów wideo. Dynamika dla oglądania obrazów wideo w specyficznych orientacjach poziomych oraz dla gier. Zdjęcie dla oglądania obrazów nieruchomych. Dostosowywanie ustawień monitora 41

42 Demo Wyświetla podgląd obrazów ekranu w wybranym trybie spośród opcji Tryb obrazu. Ekran zostanie podzielony na dwa okienka: w lewym okienku będzie wyświetlany obraz w trybie Standard, natomiast prawe okienko będzie przedstawiać obrazy w określonym trybie. W celu dokonania zmiany ustawienia należy naciskać przyciski t lub u. WŁĄCZONY WYŁĄCZONY 42 Dostosowywanie ustawień monitora

43 Menu PIP (Obraz w Obrazie) 1. Naciśnij przycisk MENU, aby wyświetlić główne menu. 2. Naciskając przyciskt lub u wybierz PIP, a następnie naciśnij przycisk ENTER, aby przejść do tego menu. 3. Naciskaj przycisk t lub u, aby przenieść wyróżnienie na dany element menu, a następnie naciśnij przycisk ENTER w celu wybrania tego elementu. 4. Naciskaj przyciski t lub u w celu dokonania regulacji lub wyboru. 5. Aby powrócić do poprzedniego menu, naciśnij przycisk MENU. Element Funkcja Operacja Zakres Wejście Wybiera sygnał wejściowy W celu dokonania zmiany Composite wizji dla okienka PIP. To ustawienia należy naciskać S-video ustawienie należy przyciski t lub u. wykorzystywać do zmiany WYŁĄCZONY sygnału wejściowego odpowiedniego dla typu stosowanego złącza kabla sygnału wizji. lub D-sub Rozmiar PIP Patrz równie punkt Przycisk skrótu PIP na stronie 31. Dostosowuje rozmiar okienka PIP. To polecenie powoduje wyświetlenie okienka z obrazem pochodzącym z drugiego źródła sygnału. Tak więc można oglądać obraz z 1 źródła sygnału wejściowego grafiki komputerowej/wideo z komputera PC (sygnał D-sub, DVI, Component lub HDMI) i z 1 źródła sygnału wejściowego wideo (sygnał Composite lub S-video). Funkcja PIP nie umożliwia wyświetlania obrazów z 2 źródeł sygnału wejściowego grafiki komputerowej/wideo z komputera PC ani z 2 źródeł sygnału wideo w celu wyświetlania obrazu w obrazie. W celu dokonania zmiany ustawienia należy naciskać przyciski t lub u. DVI HDMI Component WYŁĄCZONY Mały Średni Duży Dostosowywanie ustawień monitora 43

44 Ustawienie poziome Ustawienie pionowe Dostosowuje poziome położenie okienka PIP. Dostosowuje pionowe położenie okienka PIP. Należy naciskać przyciski t lub u w celu dostosowania wartości. 0 do 100 Kontrast Umożliwia regulację wielkości różnicy pomiędzy ciemnymi i jasnymi miejscami obrazu w okienku PIP. Należy naciskać przycisk t w celu zwiększenia kontrastu lub przycisk u w celu zmniejszenia kontrastu. 0 do 100 Ostrość Dostosowuje czystość i widoczność krawędzi obiektów obrazów wyświetlanych w okienku PIP. Należy naciskać przycisk t w celu poprawienia wyrazistości wyświetlanego obrazu lub przycisk u, aby wprowadzić efekt miękkości do wyświetlanego obrazu. 0 do Dostosowywanie ustawień monitora

45 Menu System 1. Naciśnij przycisk MENU, aby wyświetlić główne menu. 2. Naciskając przyciskt lub u wybierz SYSTEM, a następnie naciśnij przycisk ENTER, aby przejść do tego menu. 3. Naciskaj przycisk t lub u, aby przenieść wyróżnienie na dany element menu, a następnie naciśnij przycisk ENTER w celu wybrania tego elementu. 4. Naciskaj przyciski t lub u w celu dokonania regulacji lub wyboru. 5. Aby powrócić do poprzedniego menu, naciśnij przycisk MENU. Element Funkcja Operacja Zakres Wejście Wybiera sygnał wejściowy W celu dokonania zmiany Composite wizji dla okna głównego. ustawienia należy naciskać S-video To ustawienie należy przyciski t lub u. wykorzystywać do zmiany D-sub sygnału wejściowego DVI odpowiedniego dla typu stosowanego złącza kabla HDMI sygnału wizji. Component Patrz równie punkt Przycisk skrótu Input /Swap (Wejœcie/Zamiana) na stronie 33. Ustawienia OSD - Naciśnij ENTER, aby przejść do menu Ustawienia OSD. Dostosowywanie ustawień monitora 45

46 Język Umożliwia ustawienie języka wyświetlania menu OSD. Należy naciskać przyciski t lub u w celu dostosowania wartości. English Français Deutsch Italiano Español Polski/ 日 本 語 Opcje językowe wyświetlane w danym menu OSD mogą różnić się od opcji przedstawionych w kolumnie z prawej strony w zależności od produktu dostarczanego do danego regionu. Česky/ 繁 體 中 文 Magyar/ 简 体 中 文 Srpskohrvatski (jezik) Română Nederlands Русский Svenska Ustawienie poziome Ustawienie pionowe Wyświetlaj czas Dostosowuje położenie menu OSD w poziomie. Dostosowuje położenie menu OSD w pionie. Dostosowuje czas wyświetlania menu OSD. Należy naciskać przyciski t lub u w celu dostosowania wartości. Português 0 do do sek. 10 sek. 15 sek. 20 sek. 25 sek. 30 sek. 46 Dostosowywanie ustawień monitora

47 Blokada OSD Zapobiega przypadkowym zmianom wszystkich ustawień monitora. Kiedy ta funkcja jest aktywna, zostaje wyłączone operowanie elementami sterowania OSD oraz przyciskami skrótów. W celu dokonania zmiany ustawienia należy naciskać przyciski t lub u. Aby odblokować elementy sterowania OSD, kiedy menu OSD jest zablokowane, należy nacisnąć przycisk ENTER i przytrzymać przez 15 sekund w celu przejścia do opcji Blokada OSD i wprowadzenia zmian. Alternatywnie, możesz użyć klawisza t lub u do wybrania pozycji WYŁĄCZONY w podmenu Blokada OSD menu Ustaw. OSD (Menu System) i wtedy będą dostępne wszystkie elementy sterujące OSD. Nacisnąć przycisk MENU, aby opuścić menu Ustawienia OSD. Informacja Wyświetla informację o bieżących ustawieniach właściwości monitora. Resetuj wszystkie Resetuje wszystkie ustawienia trybów, kolorów i geometrii na domyślne wartości fabryczne. Naciśnij przycisk ENTER w celu wybrania tej opcji. W celu dokonania zmiany ustawienia należy naciskać przyciski t lub u. WŁĄCZONY WYŁĄCZONY TAK NIE Dostosowywanie ustawień monitora 47
