1 ErgoPack Oferta

2 Wiązanie palet, niezależnie od ich wymiarów, stało się dziecinnie proste dzięki systemom ErgoPack Strona 2 wwwergopackde

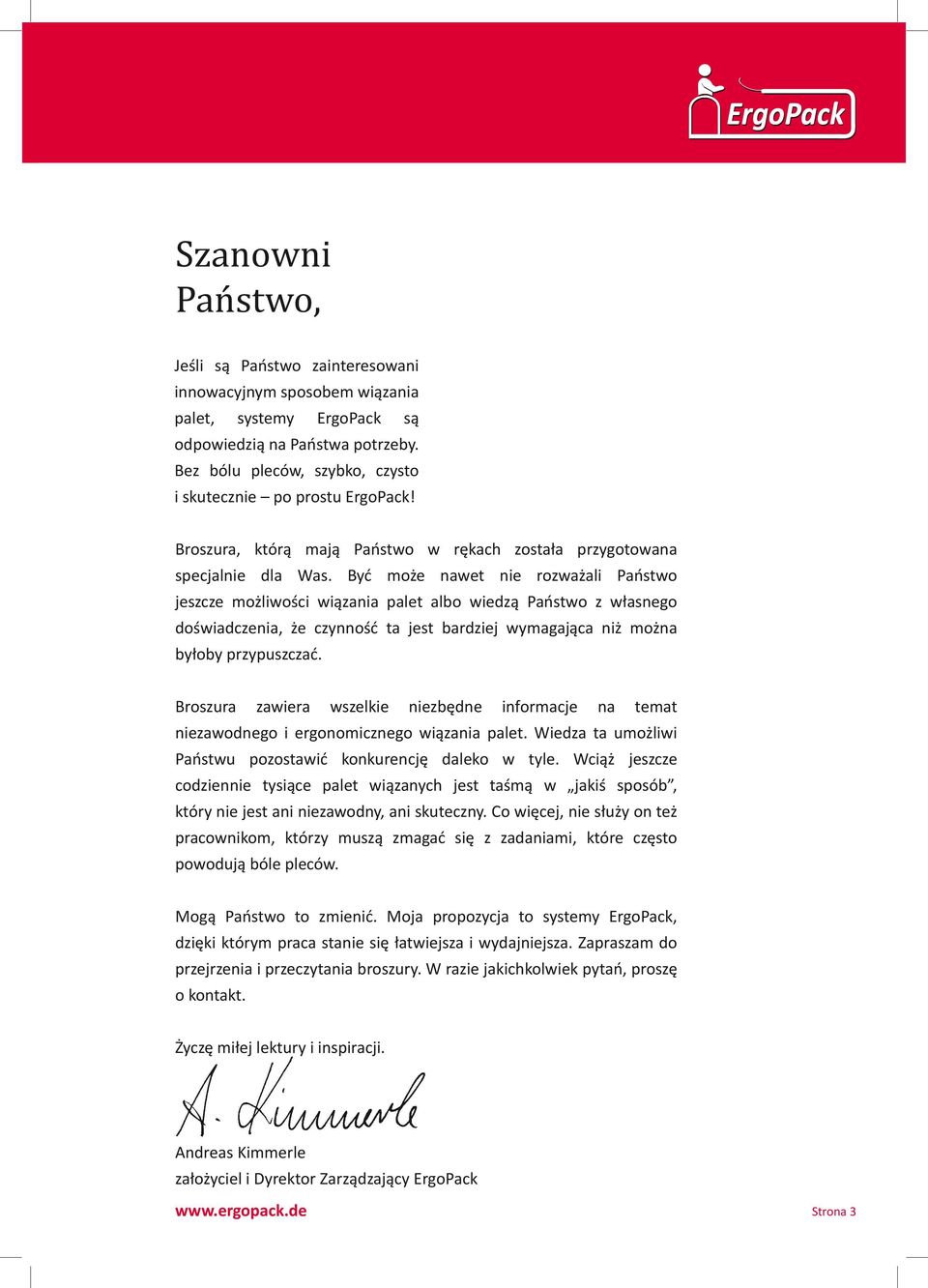

3 Szanowni Państwo, Jeśli są Państwo zainteresowani innowacyjnym sposobem wiązania palet, systemy ErgoPack są odpowiedzią na Państwa potrzeby Bez bólu pleców, szybko, czysto i skutecznie po prostu ErgoPack! Broszura, którą mają Państwo w rękach została przygotowana specjalnie dla Was Być może nawet nie rozważali Państwo jeszcze możliwości wiązania palet albo wiedzą Państwo z własnego doświadczenia, że czynność ta jest bardziej wymagająca niż można byłoby przypuszczać Broszura zawiera wszelkie niezbędne informacje na temat niezawodnego i ergonomicznego wiązania palet Wiedza ta umożliwi Państwu pozostawić konkurencję daleko w tyle Wciąż jeszcze codziennie tysiące palet wiązanych jest taśmą w jakiś sposób, który nie jest ani niezawodny, ani skuteczny Co więcej, nie służy on też pracownikom, którzy muszą zmagać się z zadaniami, które często powodują bóle pleców Mogą Państwo to zmienić Moja propozycja to systemy ErgoPack, dzięki którym praca stanie się łatwiejsza i wydajniejsza Zapraszam do przejrzenia i przeczytania broszury W razie jakichkolwiek pytań, proszę o kontakt Życzę miłej lektury i inspiracji Andreas Kimmerle założyciel i Dyrektor Zarządzający ErgoPack wwwergopackde Strona 3

4 ErgoPack stawia na ergonomię! Andreas Kimmerle, wynalazca, założyciel i Dyrektor Zarządzający ErgoPack Każdy, kto w dzisiejszych czasach nie wykorzystuje naszych maszyn do wiązania palet powinien mieć wyrzuty sumienia Dla założyciela ErgoPack, Andreasa Kimmerle, ergonomia jest kwestią o kluczowym znaczeniu Długoterminowa lub nawet trwała niezdolność pracownika do wykonywania pracy z powodu bólu pleców jest niezwykle kosztowna Wiele osób wciąż nie bierze tego pod uwagę W rzeczywistości, statystyki mówią, że bóle pleców wynikające z częstego schylania się lub pracy w pozycji zgiętej są jedną z najczęściej występujących chorób zawodowych ErgoPack znalazł w końcu sposób na uniknięcie bólu pleców podczas wiązania palet, zapewniając przy okazji wiele innych korzyści Jeszcze w czasach szkolnych Andreas Kimmerle podczas wakacji pracował w zakładzie drzewnym rodziców Irytowała go wtedy potrzeba ciągłego schylania się przy wiązaniu palet Już jako wykwalifikowany inżynier-technolog drewna, rozpoczął poszukiwania odpowiedniego rozwiązania Jednak, specjaliści mówi dziś Andreas Kimmerle nie rozumieli problemu Albo pokazywali mi ogromne maszyny, albo mówili, żebym po prostu wziął kij od szczotki z dziurą na końcu i użył go do wiązania Siedziba ErgoPack w Lauingen: powierzchnia stworzona w 2010 roku z myślą o dalszym rozwoju Strona 4 Kimmerle rozpoczął prace na własną rękę i w 1999 roku opracował pierwszą maszynę do wiązania palet W 2002 roku otrzymał Złoty Medal na Międzynarodowych Targach Wynalazczości w Genewie, został uhonorowany Nagrodą dla Niemieckich Wynalazców i założył firmę ErgoPack GmbH Na chwilę obecną, na całym świecie, w 35 krajach sprzedano ponad 4000 urządzeń ErgoPack Choć maszyny są łatwe w obsłudze to, aby zapewnić, że od samego początku wszystko przebiegnie gładko, wraz z dostawą maszyn wykwalifikowany personel z ramienia ErgoPack prze rowadza szkolenie dla pracowników u klienta ErgoPack nazwa urządzenia mówi sama za siebie: Ergonomia w wiązaniu palet i paczek Z urządzeniami ErgoPack, zapomnisz o schylaniu się Przyszłość wygląda dobrze dla ErgoPack W sierpniu 2010 roku spółka zmieniła swoją pierwotną lokalizację w Höchstädt i przeniosła się w pobliże Lauingen, gdzie posiada pomieszczenia biurowe, zakład montażu i magazyn Wszystko to z powodu wciąż rosnącego zapotrzebowania na urządzenia ErgoPack wwwergopackde

5 Możliwości ErgoPack Wybór urządzenia ErgoPack to dobra decyzja ErgoPack zwiąże każdą paletę, niezależnie od tego czy jest ona mała czy duża, szeroka czy wysoka, w całkowicie pewny i niezawodny sposób, który zabezpiecza towar przed przesunięciem, rozchwianiem, rozsypaniem ErgoPack zwiększa bezpieczeństwo transportu i ochronę zapakowanych towarów i palet Czy wiesz, że według danych szacunkowych od początku istnienia ErgoPack, zawiązano już ponad 30 milionów palet i innych pakunków stosując system ErgoPack? Bez żadnych wypadków i incydentów Te dane mówią same za siebie Urządzenie wyposażone w opatentowaną lancę łańcuchową jest po prostu genialne Lanca łańcuchowa wsuwa się pod paletę zabierając ze sobą taśmę i podaje ją operatorowi Operator musi jedynie chwycić taśmę i użyć urządzenia napinająco-zgrzewającego Taśma zostaje automatycznie napięta i zgrzana gotowe! Wynalazca urządzeń ErgoPack i przedsiębiorca, Andreas Kimmerle, mówi: Opracowałem system ErgoPack, ponieważ przede wszystkim chciałem wykluczyć potrzebę nieustannego schylania się podczas wiązania palet i związane z tym bóle pleców I udało się Każdy, kto w dzisiejszych czasach nie wykorzystuje naszych maszyn do wiązania palet powinien mieć wyrzuty sumienia ErgoPack obwiąże każdą paletę, niezależnie od tego czy jest ona mała czy duża, szeroka czy wysoka, w szybki i niezawodny sposób, bez bólu pleców operatora Andreas Kimmerle nie tylko wykluczył ból pleców związany ze schylaniem się, lecz również rozwiązał wiele innych problemów Urządzenia ErgoPack całkowicie zrewolucjonizowały proces wiązania palet Docenili to również klienci, pośród których znajduje się ponad tysiąc firm na całym świecie, w tym między innymi Bosch, Audi, Schwarzkopf-Henkel, ZF Sachs, MAN, VW i wiele innych Dodatkową zaletą systemów ErgoPack dla przedsiębiorstwa jest ich elastyczność Urządzenia ErgoPack często integrowane są bezpośrednio z linią produkcyjną Rzadko zdarza się, aby trzeba było stworzyć specjalny projekt urządzenia Jednak nic nie stoi na przeszkodzie, aby wykonać taki projekt w razie potrzeby wwwergopackde Strona 5

6 Szybko, niezawodnie, czysto i ergonomicznie Każdy, kto wciąż musi pakować ręcznie, natychmiast doceni korzyści płynące z zastosowania ErgoPack Urządzenie ErgoPack nie tylko pozwala na uniknięcie bólu pleców, spowodowanego potrzebą ciągłego schylania się, lecz również posiada wiele zalet, które wyróżniają je na rynku: n szybkość Opracowane specjalnie dla Ciebie Nawet profesjonaliści potrzebują około dwóch minut, aby ręcznie dwukrotnie zawiązać taśmą paletę ErgoPack wyposażony w napęd elektryczny poradzi sobie z tym zadaniem w mniej niż 60 sekund W tabeli przedstawiono wartości dotyczące minimalnej oszczędności czasu: Szybko, niezawodnie, czysto i ergonomicznie Czynność, która wcześniej wymagała zaangażowania dwóch pracowników, którzy musieli nieustannie schylać się, dziś może być wykonana przez ErgoPack w innowacyjny i ergonomiczny sposób! Liczba palet / dzień Oszczędzony czas / dzień Oszczędzony czas / miesiąc minut 3,7 godziny minut 11,0 godzin minut 18,3 godziny 100 1,7 godziny 36,7 godziny Nie mamy żadnych wątpliwości, inwestycja w ErgoPack jest opłacalna i szybko się zamortyzuje Co więcej, do właściwego zawiązania palety potrzeba najczęściej dwóch pracowników: jeden podaje taśmę nad paletą, a drugi przeciąga ją na drugą stronę pod paletą Dzięki urządzeniu ErgoPack do zawiązania palety wystarczy jedna osoba To oznacza oszczędności! Łożyskowane kółka z twardej gumy (o średnicy 20 cm) zapewniają, że urządzenie może przejechać nawet po nierównej nawierzchni do miejsca gdzie jest potrzebne Wydaje się to oczywiste, jednak nie w tym przypadku Jedyne dostępne podobne wiązarki są urządzeniami stacjonarnymi i ich cena jest o wiele wyższa n niezawodność Sprzedaliśmy ponad 4000 urządzeń i jak dotąd nie zgłoszono żadnego wypadku podczas użytkowania systemów ErgoPack Udało nam się to osiągnąć dzięki łatwej obsłudze i intuicyjnemu działaniu systemu Dużym problemem przy ręcznym wiązaniu jest skręcanie się taśmy, co obniża jej wytrzymałość na zrywanie o 30% Dzięki ErgoPack możesz zapomnieć o skręcającej się taśmie Strona 6 wwwergopackde

7 n czystość Czystość jest zaletą wymienianą przez użytkowników ErgoPack w pierwszej kolejności Dzięki ErgoPack operator nie musi brudzić sobie rąk ani kolan Wcześniej było to w zasadzie niemożliwe Ręczne zawiązanie palety wymagało przeciągnięcia taśmy między podłogą a paletą, a następnie nad towarem znajdującym się na palecie Teraz tę czynność wykonuje opatentowana lanca łańcuchowa ErgoPack n ergonomia System ErgoPack jest niesamowity dzięki ergonomii jaką zapewnia, czego nie widać na pierwszy rzut oka Gdy system ErgoPack powstawał było zupełnie odwrotnie To właśnie ergonomia była kwestią o kluczowym znaczeniu, gdy Andreas Kimmerle opracowywał system, a następnie nadał mu nazwę ErgoPack Dopiero wtedy uświadomił sobie, że wraz z opracowaniem opatentowanej lancy łańcuchowej, stworzył wiązarkę, która oprócz ergonomii posiada wiele innych znaczących zalet Pośród nich wymienić można wspomnianą już oszczędność czasu, niezawodność i czystość podczas użytkowania Ergonomiczne urządzenie korzystnie wpływa na bezpieczeństwo i higienę pracy, co znajduje potwierdzenie w rzeczywistości Ryzyko wypadku podczas użytkowania ErgoPack zdecydowanie obniżyło się W rezultacie, zmniejszasz absencję chorobową i zwiększasz wydajność Ręczne obwiązywanie palet jest czynnością, przy której wykonywaniu, pracownicy muszą schylać się wiele razy Pracownik musi dwukrotnie schylić się po taśmę i raz obejść paletę dookoła W przypadku obwiązania palety przy użyciu dwóch taśm, oznacza to czterokrotne schylenie się i dwukrotne obejście palety dookoła W przypadku 50 palet dziennie, wymaga to dwustukrotnego schylenia się i stukrotnego obejścia palety W ciągu jednego tygodnia trzeba się schylić 1000 razy i obejść paletę 500 razy Dzięki systemowi ErgoPack ten wysiłek Cię ominie! Ból pleców jest jedną z najczęściej występujących chorób zawodowych Stres Zaburzenia snu Bóle pleców Rozdrażnienie Nerwowość/niepokój Zmęczenie Kłopoty żołądkowe Bóle głowy Problemy skórne Ogólna niedyspozycja najczęściej wymieniane dolegliwości na 100 osób związek z miejscem pracy Źródło: WldO 2000 Przyczyny bólu pleców Bücken/geb Schylanie się/zgięta Haltung postawa körp Schwerarbeit Ciężka praca fizyczna Podnoszenie Schweres ciężkich przedmiotów heben Przenoszenie Schweres ciężkich przedmiotów tragen seitlverdrehung Odwracanie się Schieben/Ziehen Pchanie/ciągnięcie gleichf Jednostajna Bewegung praca fizyczna schlechter Niewystarczająca Schutz ochrona harter/kalter Twarda/Zimna Boden podłoga Napięcie wywołane Leistungsdruck intensywną pracą Arbeitstempo Tempo pracy ständig Ciągła pozycja Stehen stojąca Betriebsklima Warunki pracy Ograniczona beengter przestrzen Platz Źródło: WldO % 60% 70% wwwergopackde Strona 7

8 Złoty Medal na Międzynarodowych Targach Wynalazczości w Genewie i Nagroda dla Niemieckich,Wynalazców 2002 Produkty ErgoPack ErgoPack 725 E / 740 E Ergonomiczny system wiązania palet ze sterowanym elektronicznie napędem, sterowanie za pomocą joysticka bateria ładowarka stacja dokująca dla zgrzewarki taśmy ze wspomaganiem podnoszenia głowica zgrzewająca 725 E / 740 E z siłą napięcia 2500 N / 4000 N ErgoPack 700 E Ergonomiczny system wiązania palet ze sterowanym elektronicznie napędem, sterowanie za pomocą joysticka bateria ładowarka ErgoPack 700 Ergonomiczny system wiązania palet napęd ręczny za pomocą korby Strona 8 ErgoPack 700 to podstawowy model Wszystkie wyżej opisane modele opierają się na ErgoPack700 i wyposażone są w dodatkowe akcesoria zwiększające wygodę użytkowania Rama jezdna do wiązania wysokich palet o wysokości do 3,00 m Z pomocą tego dodatkowego urządzenia można zawiązać palety o wysokości do 3,00 m Jest to również doskonałe rozwiązanie w przypadku wiązania wystających towarów lub palet, na których umieszczone są towary, które łatwo mogą ulec uszkodzeniu (np powierzchnie pokryte powłoką malarską) Dyspenser taśmy Wózek wyposażony w zabezpieczenie przed przypadkowym odwijaniem się taśmy wykonany jest w całości z blachy ocynkowanej i idealnie nadaje się do pracy na otwartej przestrzeni Specjalnie zaprojektowany dyspenser taśmy w połączeniu z wewnętrznym hamulcem bębnowym niezawodnie zabezpiecza taśmę przed odwinięciem się Akumulatorowe urządzenie napinająco-zgrzewające do taśmy PP lub PET Akumulatorowa głowica zgrzewająca wyznacza trendy w technologii: bezpieczną obsługę za pomocą jednej ręki, dużą siłę napięcia taśmy, niską wagę, dobrą równowagę kompaktową i mocną konstrukcję przeznaczoną specjalnie dla wykorzystania w przemyśle Taśmy PP i PET Taśmy plastikowe dla wszystkich dostępnych modeli ErgoPack, odpowiednie dla każdego rodzaju pakowanego towaru wwwergopackde

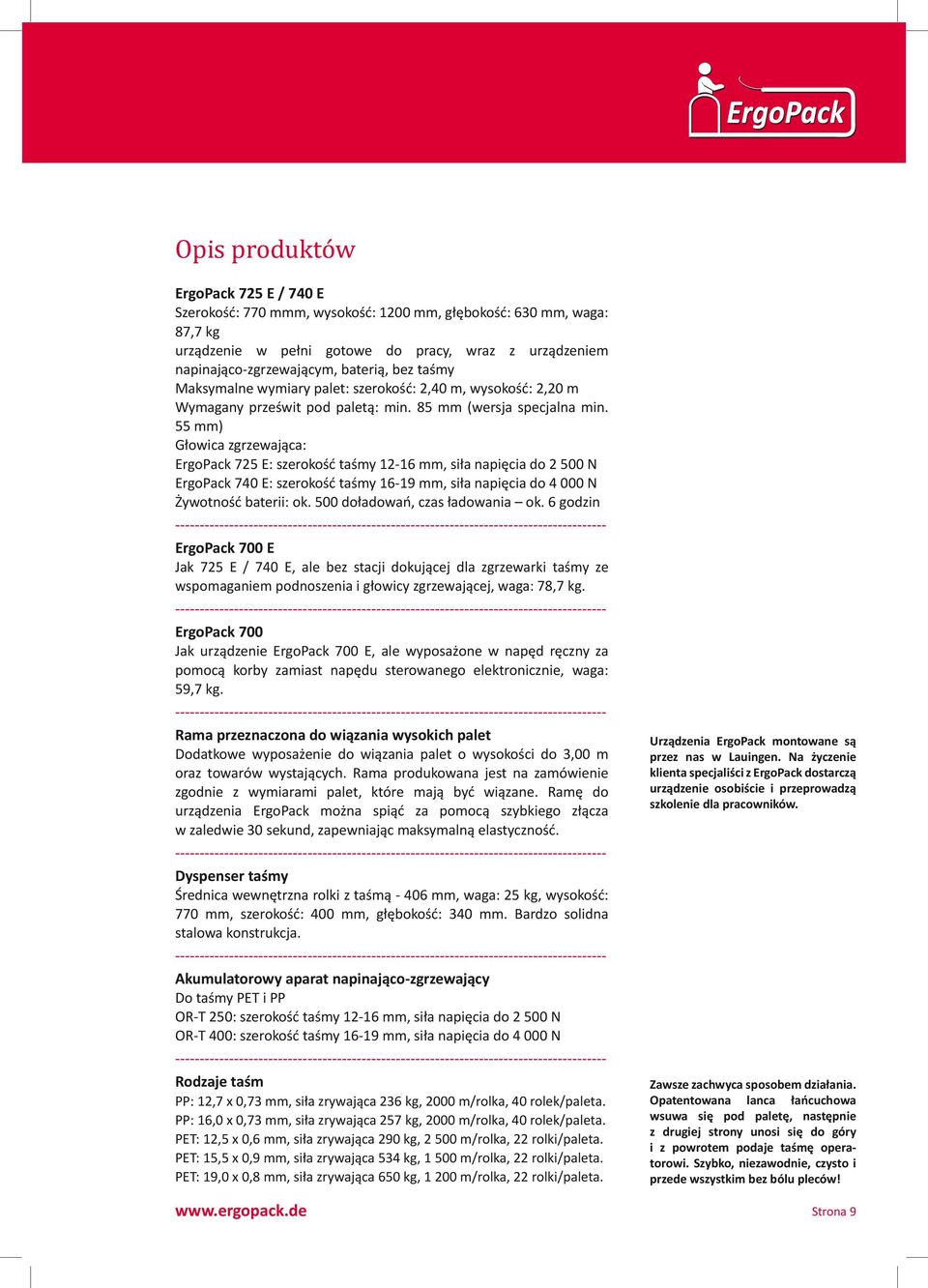

9 Opis produktów ErgoPack 725 E / 740 E Szerokość: 770 mmm, wysokość: 1200 mm, głębokość: 630 mm, waga: 87,7 kg urządzenie w pełni gotowe do pracy, wraz z urządzeniem napinająco-zgrzewającym, baterią, bez taśmy Maksymalne wymiary palet: szerokość: 2,40 m, wysokość: 2,20 m Wymagany prześwit pod paletą: min 85 mm (wersja specjalna min 55 mm) Głowica zgrzewająca: ErgoPack 725 E: szerokość taśmy mm, siła napięcia do N ErgoPack 740 E: szerokość taśmy mm, siła napięcia do N Żywotność baterii: ok 500 doładowań, czas ładowania ok 6 godzin ErgoPack 700 E Jak 725 E / 740 E, ale bez stacji dokującej dla zgrzewarki taśmy ze wspomaganiem podnoszenia i głowicy zgrzewającej, waga: 78,7 kg ErgoPack 700 Jak urządzenie ErgoPack 700 E, ale wyposażone w napęd ręczny za pomocą korby zamiast napędu sterowanego elektronicznie, waga: 59,7 kg Rama przeznaczona do wiązania wysokich palet Dodatkowe wyposażenie do wiązania palet o wysokości do 3,00 m oraz towarów wystających Rama produkowana jest na zamówienie zgodnie z wymiarami palet, które mają być wiązane Ramę do urządzenia ErgoPack można spiąć za pomocą szybkiego złącza w zaledwie 30 sekund, zapewniając maksymalną elastyczność Dyspenser taśmy Średnica wewnętrzna rolki z taśmą mm, waga: 25 kg, wysokość: 770 mm, szerokość: 400 mm, głębokość: 340 mm Bardzo solidna stalowa konstrukcja Akumulatorowy aparat napinająco-zgrzewający Do taśmy PET i PP OR-T 250: szerokość taśmy mm, siła napięcia do N OR-T 400: szerokość taśmy mm, siła napięcia do N Rodzaje taśm PP: 12,7 x 0,73 mm, siła zrywająca 236 kg, 2000 m/rolka, 40 rolek/paleta PP: 16,0 x 0,73 mm, siła zrywająca 257 kg, 2000 m/rolka, 40 rolek/paleta PET: 12,5 x 0,6 mm, siła zrywająca 290 kg, m/rolka, 22 rolki/paleta PET: 15,5 x 0,9 mm, siła zrywająca 534 kg, m/rolka, 22 rolki/paleta PET: 19,0 x 0,8 mm, siła zrywająca 650 kg, m/rolka, 22 rolki/paleta Urządzenia ErgoPack montowane są przez nas w Lauingen Na życzenie klienta specjaliści z ErgoPack dostarczą urządzenie osobiście i przeprowadzą szkolenie dla pracowników Zawsze zachwyca sposobem działania Opatentowana lanca łańcuchowa wsuwa się pod paletę, następnie z drugiej strony unosi się do góry i z powrotem podaje taśmę operatorowi Szybko, niezawodnie, czysto i przede wszystkim bez bólu pleców! wwwergopackde Strona 9

10 Szkolenia i serwis ErgoPack Specjaliści dostarczający urządzenia ErgoPack i przeprowadzający szkolenie pomagają Twoim pracownikom szybko zapoznać się z działaniem systemu [zdjęcie: Thomas Schombacher, Dyrektor ds Sprzedaży ErgoPack] Ułatw sobie pracę: zamów dostawę systemu ErgoPack bezpośrednio z ErgoPack GmbH i jednocześnie zarezerwuj szkolenie dla pracowników Ani Ty, ani Twoi pracownicy nie musicie sami studiować instrukcji obsługi Szkolenie trwa około dwóch godzin i obejmuje prezentację, część teoretyczną i praktyczną Prezentowane są nie tylko podstawy dotyczące obsługi, ale i wymiana rolki taśmy, elementy obsługi sterowania, ładowarki oraz konserwacja, omawiane są najczęściej występujące usterki i sposoby ich unikania, instrukcje dotyczące bezpieczeństwa i obchodzenia się z paletami o niestandardowych wymiarach i kształtach Po szkoleniu wystawiany jest certyfikat Materiały szkoleniowe dostępne są również na naszej stronie, jednak szkolenie przeprowadzone przez naszego specjalistę jest zawsze skuteczniejsze Serwis: W przypadku usterki podczas obsługi urządzeń, zadzwoń pod numer alarmowy: 49 (0) 9072 / nasi specjaliści spróbują rozwiązać problem przez telefon Jeśli się nie uda, wyślemy natychmiast urządzenie zastępcze, z którego będziesz mógł korzystać podczas gdy Twoja maszyna będzie naprawiana Satysfakcja gwarantowana Jesteśmy całkowicie przekonani, że nasze systemy ErgoPack są niezawodne i wydajne Dlatego też zapewniamy możliwość zwrotu urządzenia ErgoPack w ciągu czterech tygodni, jeśli nie spełni ono oczekiwanych wymagań dotyczących wydajności W takim przypadku jedyne koszty jakimi zostaniesz obciążony to opłata administracyjna wynosząca 8% wartości netto zamówienia i koszty przesyłki Andreas Kimmerle Dyrektor Zarządzający ErgoPack GmbH Strona 10 Wskazówki dotyczące praktycznej obsługi systemów ErgoPack: n Bądź cierpliwy: Pozwól, aby Twoi pracownicy (nawet jeśli przeszli szkolenie) nabrali praktycznych umiejętności w obsłudze systemu ErgoPack Jeśli od razu wdrożysz maszynę do cyklu produkcyjnego, który zazwyczaj jest bardzo pośpieszny, pracownicy nieposiadający praktyki staną się nerwowi, niepewni i nikt nie będzie zadowolony n Aby naładować urządzenie, należy albo podłączyć je do ładowarki, albo po prostu wyjąć samą baterię i naładować Czas ładowania całkowicie rozładowanej baterii wynosi około 6 godzin W przypadku pracy zmianowej niezbędna jest bateria zapasowa Żywotność baterii jest większa jeśli jest ona ładowana często Najlepiej jeśli jest ładowana każdej nocy n Napęd ręczny czy sterowany elektronicznie? Nawet system ErgoPack z korbą jest urządzeniem zapewniającym oszczędności Jednak w przypadku wiązania ponad 10 palet dziennie, system ErgoPack z napędem sterowanym elektronicznie, stacją dokującą dla zgrzewarki taśmy ze wspomaganiem podnoszenia i głowicą zgrzewająca jest systemem o wiele bardziej wydajnym i godnym uwagi wwwergopackde

11 Ergonomiczne uchwyty do wygodnego ręcznego przemieszczania m Lekka obudowa odporna na uszkodzenia wykonana ze specjalnego o tworzywa Łożyskowane gumowe kółka o średnicy 200 mm dla łatwego manewrowania nawet na nierównej powierzchni m Rama ze stali nierdzewnej i powłoki KTL o n Zaokrąglone krawędzie ramy zwiększające bezpieczeństwo użytkowania Opatentowany wózek prowadzący lancę na łożysko- o wanych rolkach n Łożyskowane skrętne rolki jezdne z hamulcem dla precyzyjnego ustawienia przy palecie ErgoPack to dobra decyzja pkompaktowe sterowanie i napęd mogą zostać w prosty sposób wymontowane i wymienione w celu naprawy lub przeprowadzenia serwisu Zintegrowana, ergonomiczna Szybkie i łatwe dostosowanie do p wiązarka zapewniająca napięcie szerokości palety od 1,0 do 2,4 metra taśmy do 4000 N za pomocą specjalnej Stacja dokująca o klamry zabezpieczającej dla zgrzewarki ze wspomaganiem podnoszenia ułatwiającym Nóż ErgoPack do operowanie płatwego obcinania zgrzewarką taśmy PP i PET m Stabilny pojemnik zabezpieczający narzędzia przed wypadnięciem, nawet gdy urządzenie jest pochylone Jak widać na rysunku nie tylko system sam w sobie, ale też jego konstrukcja i łatwa obsługa odpowiadają wymogom dotyczącym ergonomii oraz szybkiej, niezawodnej i czystej pracy ErgoPack w najdrobniejszym szczególe został opracowany na podstawie praktycznego doświadczenia z myślą o praktycznej obsłudze Wszystko z myślą o Tobie i Twoich pracownikach, aby w przyszłości pakowanie stało się łatwiejsze Wybór urządzenia ErgoPack to zawsze dobra decyzja! ErgoPack Deutschland GmbH o n Opatentowana lanca łańcuchowa n Automatyczny podnośnik taśmy podający drugi koniec taśmy bez potrzeby schylania się operatora n Bateria 24 V zapewniająca 400 wiązań bez potrzeby doładowywania wwwergopackde Strona 11

12 Producent: Oficjalny dystrybutor w Polsce: ErgoPack Deutschland GmbH Ergonomiczne Systemy Wiązania Palet Hanns-Martin-Schleyer-Straße 21 D Lauingen, Niemcy Telefon: +49 (0) 9072 / Faks: +49 (0) 9072 / Adres info@ergopackde Strona internetowa: wwwergopackde TECHMAT Systemy Pakowania ul Dzieci Warszawy Warszawa, Polska Telefon: Faks: Adres biuro@techmatbiz Strona internetowa: wwwtechmatbiz Donauwörth A 7 Donau Giengen a d Brenz Heidenheim a d Brenz B 16 B 492 B 2 Lauingen Lauingen Günzburg A 8 Ulm B 16 Augsburg wwwergopackde
