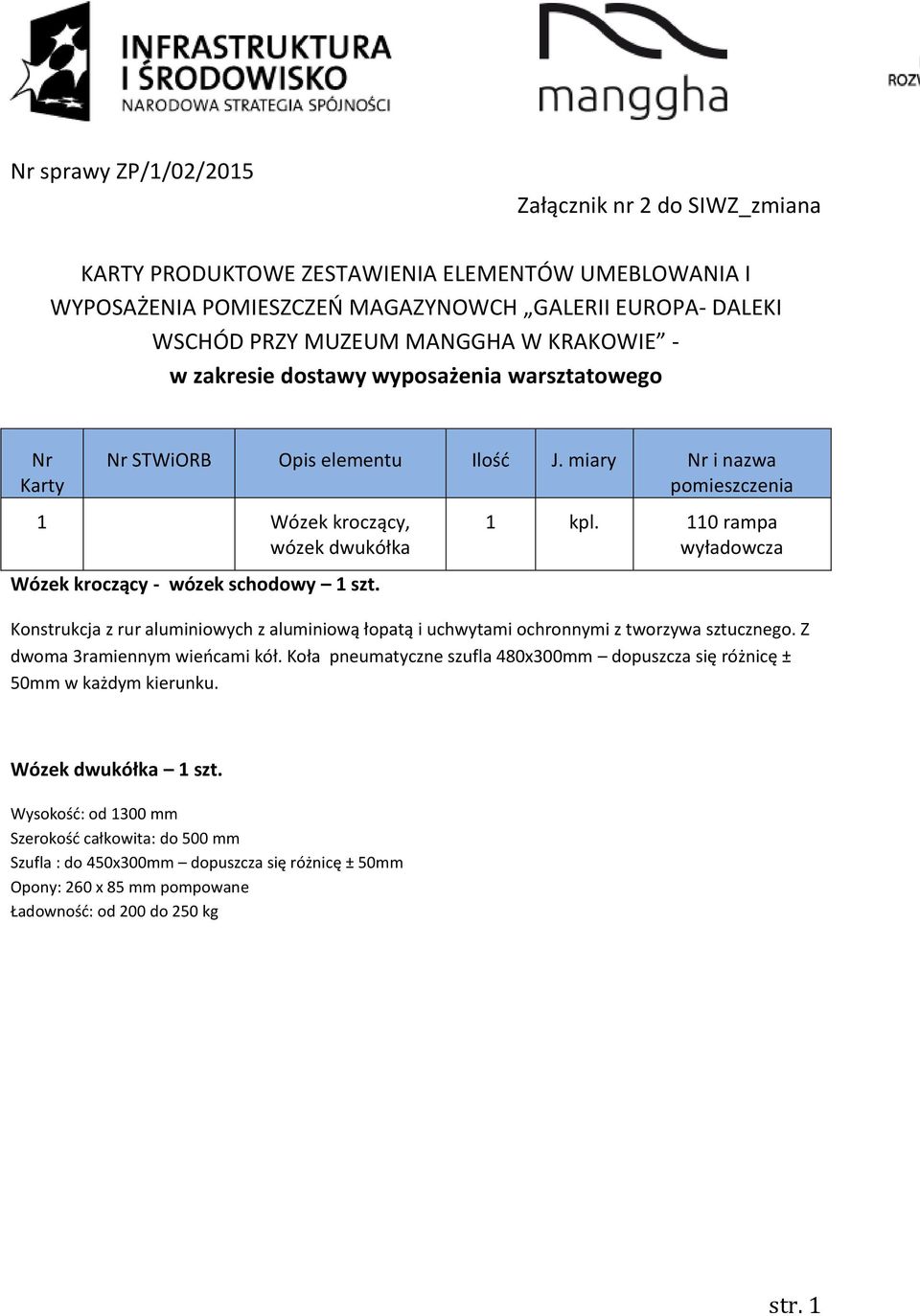

1 Nr sprawy ZP/1/02/2015 Załącznik nr 2 do SIWZ_zmiana KARTY PRODUKTOWE ZESTAWIENIA ELEMENTÓW UMEBLOWANIA I WYPOSAŻENIA POMIESZCZEŃ MAGAZYNOWCH GALERII EUROPA- DALEKI WSCHÓD PRZY MUZEUM MANGGHA W KRAKOWIE - w zakresie dostawy wyposażenia warsztatowego Nr Karty Nr STWiORB Opis elementu Ilość J. miary Nr i nazwa pomieszczenia 1 Wózek kroczący, wózek dwukółka Wózek kroczący - wózek schodowy 1 kpl. 110 rampa wyładowcza Konstrukcja z rur aluminiowych z aluminiową łopatą i uchwytami ochronnymi z tworzywa sztucznego. Z dwoma 3ramiennym wieńcami kół. Koła pneumatyczne szufla 480x300mm dopuszcza się różnicę ± 50mm w każdym kierunku. Wózek dwukółka Wysokość: od 1300 mm Szerokość całkowita: do 500 mm Szufla : do 450x300mm dopuszcza się różnicę ± 50mm Opony: 260 x 85 mm pompowane Ładowność: od 200 do 250 kg str. 1

2 Nr Karty Nr STWiORB Opis elementu Ilość J. miary Nr i nazwa pomieszczenia 2 Wózek podnośnikowy elektryczny, samojezdny Wózek podnośnikowy elektryczny, samojezdny: Obsługa wózka: Pieszo Napęd Wózka: Elektryczny Ogumienie: Pełna guma ew. poliuretan/guma Hamulec: Elektromagnetyczny Udźwig: od 1000 Kg Wysokość podnoszenia masztu: od 3000 mm do 3600 mm Akumulator: 2 x 12V Żelowe. 110 rampa wyładowcza str. 2

3 Nr Karty Nr STWiORB Opis elementu Ilość J. miary Nr i nazwa pomieszczenia 3 ST-00, SST04- A Wózek paletowy 110 rampa wyładowcza Udźwig: od 2500 do 3000 kg Całkowita szerokość wideł: do 550 mm Długość wideł: do 1300 mm Zawór przeciążeniowy. str. 3

4 Nr Karty Opis elementu Ilość J. miary Nr i nazwa pomieszczenia 4 Zestaw narzędzi w tym: 1 kpl. 007 magazyn Młot udarowy SDS 2- funkcyjny wraz kompletem wierteł oraz dłut do betonu i z walizką transportową. Uchwyt narządzi typ:sds-max,energia udaru nie mniejsza niż 7,5J, Liczba udarów /min, Blokowanie narzędzia nie rzadziej niż co 30,Zdolność wiercenia w betonie typu C 20/25 wiertłem- nie mniej niż 40mm, koronką rdzeniową nie mniej niż 105mm, Waga do 6,3 kg, Zasilanie typ:230v 50Hz, Moc nie mniejsza niż 1050W,Uchwyt boczny regulowany w 360, Poziom wibracji max 16,8 [m/s 2 ], Kabel zasilający min. 4m. Komplet wierteł SDS Wiertła z uchwytem mocującym SDS-plus o średnicach: 5, 6, 8 i 10 mm (długość 110 mm), 6, 8, 10 i 12 mm (160 mm), 8 i 10 mm (210 mm),12 i 14 mm (260 mm),dłuta płaskie (20 x 143 mm, 20 x 247 mm i 40 x 247 mm),szpicaki (143 i 247 mm). Dopuszcza się wiertła i narzędzia dłuższe. Wiertarka udarowa ręczna wraz z walizką transportową Uchwyt narządzi typ: mocowanie 1/2" - 20 UNF samozaciskowy 13mm całość stalowa. Moc nie mniejsza niż 700W, Moment obrotowy nie mniejszy niż 15Nm, Przełącznik trybu pracy (udar/wiercenie), Przełącznik kierunku obrotów, Możliwość wiercenia: W betonie typu C 20/25-15mm, w stali 13mm, w drewnie 30mm, Waga poniżej 2 kg, Zasilanie typ:230v 50Hz, Uchwyt boczny regulowany w 360, Ogranicznik głębokości wiercenia,współpraca ze stojakami wiertarskimi 43mm, Kabel zasilający min. 4m. Wiertarko-frezarka stołowa jednokolumnowa z funkcją gwintowania str. 4

5 wraz z imadłem maszynowym, stołem frezarskim Uchwyt narządzi typ: stożkowy MK3 lub MK4, prawo i lewo bieżny kluczykowy. Średnica kolumny nie mniejsza niż 100mm, Wymiary stołu do mocowania narzędzi nie mniejsze niż280x300mm, stół obrotowy min 180 pochylenie ±90, Posuw wrzeciona min 125mm, Waga nie mniejsza niż 130kg, Imadło maszynowe typ 200mm,Stół frezarski: posuw wzdłużny min 200mm, poprzeczny min 125mm. Komplet wierteł do stali od 3-16mm co 0.5mm do drewna od 6-20mm co 1mm Wkrętarka akumulatorowa wraz ze stacją ładującą. Uchwyt narzędzi: Magnetyczny sześciokątny, Akumulator litowo-jonowy, Moment obrotowy min: 4,5 Nm. Przełącznik kierunku obrotów, Dioda oświetlająca oraz wskaźnik naładowania, Waga do 0,3kG Szlifierka warsztatowa Średnica tarczy min 205mm, Moc nie mniejsza niż 500W, uchwyt do szlifowania precyzyjnego - podpórka, zasilanie 230V, Waga nie mniejsza niż 19,5kg. Komplet tarcz szlifierskich. Szlifierka kątowa ręczna wraz z walizką transportową Średnica tarczy typ 125mm, Moc nie mniejsza niż 1700W,Regulacja prędkości obrotowej, Osłona szybko zdejmowana, Kabel zasilający min. 4m, Waga do 2,7kg. tarcze w zestawie. Szlifierka palcowa prosta wraz z walizką transportową Średnica tarczy ściernej 40mm, ściernicy trzpieniowej 20mm. Mocowanie samozaciskowe 6mm, Moc 600W, Regulacja prędkości w zakresie obr/min, Kabel zasilający min. 4m, Waga do 1,9kg. 2 szt. Szlifierka oscylacyjna ręczna str. 5

6 Samozaciskowy uchwyt papieru, Moc min 400W, Regulacja prędkości oscylacji w zakresie min, Powierzchnia szlifowania typowa 115x280mm, worek odpylający w komplecie, możliwość podłączenia odkurzacza przemysłowego, Uchwyt dla 2 rąk, Waga nie mniejsza niż 3kg. Szlifierka taśmowa Moc min 1000W, Długość taśmy typ. 533mm, Regulacja prędkości taśmy w zakresie m/min, Uchwyt do pracy stacjonarnej, Odpylanie worek lub odkurzacz. Waga do 4kg. Opalarka elektryczna wraz z zestawem akcesoriów i walizką transportową Regulacja temperatury powietrza C, Moc co najmniej 600W, Przystosowana do pracy ciągłej, Waga do 0,9kg Imadło warsztatowe Typ 200mm, ze stali hartowanej (nie dopuszcza się korpusów odlewanych) Hartowane wymienne szczęki z żłobionymi zębami. Wkładane i obrotowe szczęki do rur, utwardzona powierzchnia kowadła na drobne prace, Regulowana prowadnica Równoległe mocowanie Obrotowa podstawa 360 z blokadą. Kowadło warsztatowe Kowadło dwurożne o wadze: 50kg Dane Techniczne: Kowadło dwurożne 50 kg Materiał: stal hartowana bitnia kowadła: hartowana, szlifowana Wymiary: 574 x 165 x 150 mm Otwory: okrągły i kwadratowy Waga min. 50 kg Strugarka do drewna elektryczna Stół żeliwny, osłona głowicy, króciec do podłączenia odciągu, wyłącznik posuwu, aluminiowy liniał ze skalą regulowany w kacie od 45 do 90* Średnica wału nożowego [mm] 75 Obroty wału nożowego [obr./min] 4800 str. 6

7 Średnica króćca ssącego [mm] 100 Kąt przechyłu liniału wahadłowego [ ] 0-45 Maksymalna szerokość wyrówniarki [mm] 250 Maksymalna szerokość grubościówki [mm] 248 Maksymalna wysokość strugania [mm] 180 Maksymalna głębokość skrawania grubościówki [mm] 3 Maksymalna głębokość skrawania wyrówniarki [mm] 2,5 Prędkość posuwu grubościówki [m/min] 6 Wymiary (dł. x szer.) [mm] 1080 x 260 Waga [kg] ok. 150 Obroty silnika [obr./min] 2800 Moc silnika [kw] s1 2,0 s6 2,8 Zasilanie 3 fazy, 400V Pilarka do drewna ręczna wraz z zestawem akcesoriów i walizką transportową. Średnica tarczy typ: 165mm, Głębokość cięcia min 55mm, Regulacja głębokości, regulacja kąta cięcia, Moc min 1000W, Hamulec elektryczny, Bez narzędziowa blokada wrzeciona, Kabel zasilający min. 4m, Waga do 3,6kg, Tarcze w zestawie. Tokarnia (tokarka) Długość toczenia nie mniejsza niż 1000mm, Wysokość od środka wałka do łoża ok. 200mm, Koła przekładni głównej stalowe hartowane i szlifowane pracujące w oleju (nie dopuszcza się maszyny z kołami plastikowymi lub mosiężnymi!) Przekładnie posuwów typu zamkniętego olejowe, hartowane i szlifowane wrzeciono główne użebrowane pryzmatyczne łoże z odlewu żeliwnego, indukcyjnie hartowane i szlifowane,imak czteronożowy dla mocowania kilku noży tokarskich, sprzęgło poślizgowe i lampa stanowiskowa 24V, kompletacja min: uchwyt 3-szczękowy ze szczękami odwracalnymi r160mm, uchwyt tarczy tokarskiej, osłona uchwytu tokarskiego, podstawa maszyny, ścianka oddzielająca, podtrzymka stała, podtrzymka ruchoma, wanna na wióry, imak czteronożowy, zestaw kół zmianowych, 2 stałe kły MK3, zegar do str. 7

8 gwintów, narzędzia obsługowe, redukcja MK5/MK3 Waga maszyny bez akcesoriów nie mniej niż 600kg Spawarka warsztatowa typu TIG wraz z akcesoriami Mikroprocesorowa spawarka do pracy ciągłej przystosowana do spawania stali węglowych, nierdzewnych, kwasoodpornych, miedzi, mosiądzu, magnezu, tytanu oraz wszystkich stopów aluminium. wraz z uchwytem spawalniczym, uchwytem masowym, butlą z Ar małą około 20 L czystośc standardowa 99,99% oraz maską spawalniczą automatyczną. Regulacja prądu spawania TIG: AC 5-200A, DC 3-200A, balans prądu AC zakres 5-90%, Częstotliwość Hz, Przebieg prostokątny, trapezowy, trójkątny, sinusoidalny, Praca w trybach: MMA DC+,MMA DC-, MMA VRD DC+, MMA VRD DC-, TIG DC, TIG AC, tryby spawania: Zajarzanie łuku bezstykowe HF, pedałem lub układ LIFT-ARC, Waga bez akcesoriów ok. 25kg Agregat prądotwórczy przenośny Silnik czterosuwowy benzynowy, Rozrusznik elektryczny, Napięcie 230/400V 50Hz + 12V DC, Moc stała nie mniej niż 6,5kW, stabilizator napięcia, Czujnik ciśnienia oleju, automatyczny wyłącznik zabezpieczający przed pracą bez dostatecznego smarowania, Voltomierz, Gniazda min. po 1szt. 230/400V 16A, P, 12V, Waga ok. 70kg. Przenośna stacja zasilania Zapasowe źródło energii elektrycznej wyposażone w 3 rodzaje gniazd zasilających: gniazdo 230V/300W,2 gniazda 12V,2 gniazda USB Funkcja rozruchu akumulatora prąd rozruchowy 400A, Kompresor 10bar, lampa oświetleniowa, wbudowany akumulator min 20Ah długość przewodów rozruchowych 2x50 cm, Waga do 11kg. Zestaw kluczy nasadowych wraz z 1 kpl. str. 8

9 walizką transportową Zestaw kluczy nasadowych metrycznych nasadki krótkie ½'' 10-32mm nasadki długie ½'' 13,14,15,16,17,19mmnasadki ( nasadka 13 może być z mocowaniem ¼) 1/4":4,4.5,5,5.5,6,7,8,9,10,11,12,13,14mm nasadki długie 1/4":6,7,8,9,10,11,12,13mm nasadki 1/4" z bitami: Torx(T8,10,15,20,25,30), Imbus(3,4,5,6mm), PZ(1,2),PH(1,2), Płaskie(4,5.5,7mm) bity: Imbus(6,8,10,12,14mm), PH(3,4), Płaskie(8,10,12mm), PZ(3,4), Tox(T40,45,50,55) wkrętak 1/2" lub ¼ do nasadek i bitów adapter do bitów 1/2" grzechotki 1/2" i 1/4" przedłużki 1/2"(125,250mm) oraz 1/4"(50,100mm) przelotka1/2" pokrętło typ T z kwadratem zabierającym 1/4" przeguby Cardana 1/2" i 1/4" imbusy typ L(1.5,2,3mm) klucze nasadowe torx na 1/4 i 1/2 Gwarancja min 24 miesięcy. Komplet kluczy płasko oczkowych z grzechotka jednostronną Zestaw kluczy metrycznych płasko-oczkowych z grzechotką, 6x6mm, 7x7mm, 8x8mm, 9x9mm, 10x10mm, 11x11mm, 12x12mm, 13x13mm, 14x14mm, 15x15mm, 16x16mm, 17x17mm, 18x18mm, 19x19mm, 22x22mm, 24x24mm, 27x27mm, 30x30mm, 32x32mm. Gwarancja min 24 miesięcy. Komplet kluczy oczkowo giętych ( kopytkowych ) Zestaw kluczy metrycznych oczkowych odsadzonych dwustronnych: 6x7 mm i długości 165 mm 8x9 mm i długości 180 mm 10x11 mm i długości 195 mm 12x13 mm i długości 215 mm14x15 mm i długości 230 mm 16x17 mm i długości 245 mm18x19 mm i długości 265 mm 20x22 mm i długości 290 mm 21x23 mm i długości 300 mm 24x27 mm i 1 kpl. 1 kpl. str. 9

10 długości 325 mm 25x28 mm i długości 340 mm 30x32 mm i długości 375 mm Gwarancja min 24 miesięcy. Drukarka Etykiet ręczna wraz akcesoriami, oprogramowaniem i walizką transportową Drukowanie na taśmach do 19mm, Liczba wierszy 5, Wyświetlacz, Pamięć 100 etykiet, Wbudowana klawiatura oraz możliwość podłączenia do komputera USB, zasilanie bateryjno-sieciowe, Drukowanie kodów kreskowych w formatach Code39,Code128, UPC A, UPC E, EAN 8, EAN 13, Waga ok. 1kg. Komplet śrubokrętów Zestaw wkrętaków z magnetycznymi końcówkami ze stali chromowo-wanadowej min. 18- to częściowy. Dalmierz laserowy Zasięg 200m, dokładność 1mm, celownik z powiększeniem 4x, stopka wielofunkcyjna, Funkcje dodawanie, odejmowanie, powierzchnia, kubatura, pitagoras, trapez. Sensor pochylenia Pomiar pochylenia do ± 45.Wodoszczelny IP54 lub większe, Wyświetlacz graficzny. Poziomica laserowa (laser krzyżowy) wraz ze statywem Samopoziomujący laser 360st, Tryby pracy wyświetlanie linii poziomej 360st i linii pionowej, tylko linii poziomej, tylko pionowej. Funkcja samopoziomująca z kontrolą błędu ustawienia. Statyw o dł. roboczej od ok cm Waga ok. 0.5kg Pistolet (Taker) Pistolet do wbijania blaszek do ramek fotograficznych i obrazów. Zszywacz tapicerski Zszywacz tapicerski aluminiowy korpus Możliwość regulacji siły wbijania 1 kpl. 2 szt. 2 szt. str. 10

11 Wysuwana prowadnica dystansowa umożliwia mocowanie kabli przy użyciu zszywek typu G Rączka pokryta elastycznym materiałem poprawiającym komfort pracy Składana rączka ułatwia przechowywanie narzędzia Zszywki G: 6, 8, 10, 12, 14 mm Gwoździe J: 12, 15 mm Krzesło warsztatowe Siedzisko i oparcie: wykonane z miękkiego antypoślizgowego tworzywa odpornego na oleje. Wysokość siedziska standardowa regulowana ok mm. Krzesło z kółkami. Kolor: Czarny Podstawa: Stal niskowęglowa Wysoki siłownik podnoszenia siedziska i oparcia Skrzynia transportowa typ1 Pojemniki transportowe muszą być wykonane z wytrzymałego tworzywa sztucznego o kolorze czarnym, odpornego na uderzenia. Ścianki pojemników muszą posiadać budowę trzywarstwową, wykonaną z litego kopolimeru polipropylenowego,. Struktura pojemników transportowych musi pochłaniać energię uderzeń i wstrząsów oraz zapewniać bezpieczeństwo transportowanych przedmiotów. Skrzynia transportowa musi posiadać kształt prostopadłościanu z zaokrąglonymi krawędziami, o przybliżonych wymiarach: - zewnętrznych około (cm) dł./szer./wys.: 55x35x20 ; - wewnętrznych około (cm) dł./szer./wys.: 50x30x20; Pokrywa skrzyni transportowej musi posiadać: - dwa zawiasy rozmieszczone wzdłuż dłuższego boku skrzyni transportowej; - przynajmniej dwa otwory okute blachą umożliwiającą zamknięcie skrzyni transportowej na kłódki - Wkład z pianki twardej ma wypełniać całą powierzchnię wieka skrzyni od strony wewnętrznej. 2 szt. str. 11

12 Skrzynia transportowa musi posiadać: - minimum dwa mocne zatrzaski wykonanych z mocnego tworzywa umieszczonych wzdłuż dłuższego boku równoległego do boku, na którym umieszczono zawiasy; - minimum dwa duże składane uchwyty transportowe - w dolnej części na jednym z krótszych boków min. dwa łożyskowane koła - ożebrowanie ułatwiające składowanie pionowe oraz zabezpieczające zatrzaski przed uszkodzeniem; - W celu dokładnego umocowania chronionego sprzętu powinna być zaopatrzona w przegródki regulowane przegrody mocowane na rzepy,. Waga nie więcej niż 7 kg Skrzynia transportowa musi spełniać stopień ochrony IP 67 Skrzynia transportowa typ2 Pojemniki transportowe muszą być wykonane z wytrzymałego tworzywa sztucznego o kolorze czarnym, odpornego na uderzenia. Ścianki pojemników muszą posiadać budowę trzywarstwową, wykonaną z litego kopolimeru polipropylenowego,. Struktura pojemników transportowych musi pochłaniać energię uderzeń i wstrząsów oraz zapewniać bezpieczeństwo transportowanych przedmiotów. Pojemniki muszą posiadać pokrywę idealnie dopasowaną do konstrukcji dolnej części zapewniając wodo i pyłoszczelność. Skrzynia transportowa musi posiadać kształt prostopadłościanu z zaokrąglonymi krawędziami, o wymiarach: - zewnętrznych około (cm) dł./szer./wys.: 40 x 35x 20 Pokrywa skrzyni transportowej musi posiadać: - dwa zawiasy rozmieszczone wzdłuż dłuższego boku skrzyni transportowej; - Wkład z pianki twardej ma wypełniać całą powierzchnię wieka skrzyni od strony wewnętrznej. Skrzynia transportowa musi posiadać: - minimum dwa mocne zatrzaski wykonanych z str. 12

13 mocnego tworzywa umieszczonych wzdłuż dłuższego boku równoległego do boku, na którym umieszczono zawiasy; - składany uchwyt transportowy - możliwość zamknięcia na kłódkę W celu dokładnego umocowania chronionego sprzętu powinna być zaopatrzona w przegródki regulowane przegrody mocowane na rzepy,. - Waga nie więcej niż 3 kg Skrzynia transportowa musi spełniać stopień ochrony IP 67 Składane narzędzie wielofunkcyjne wraz z pokrowcem. 4 szt Składane narzędzie wielofunkcyjne powinno posiadać co najmniej 19 narzędzi zamkniętych w jednej zwartej konstrukcji. Szkielet i wszystkie narzędzia powinny być wykonane z wysokiej jakości stali nierdzewnej. Okładziny rękojeści powinny być wykonane ze stopu tytanowego. Ostrze nożowe gładkie powinny być wykonane wysoce odpornej na stępienie stali nierdzewnej CPM S30V lub równoważnej. Ostrze nożowe ząbkowane powinny być wykonane ze stali 420 HC lub równoważnej. Wszystkie narzędzia powinny być zabezpieczone przed przypadkowym zamknięciem. Narzędzie wielofunkcyjne winno posiadać co najmniej: Kombinerki, z funkcją cięcia drutu, ściągania izolacji, obciskacza do izolacji ostrze nożowe gładkie około długość około 70 mm, ostrze nożowe ząbkowane, piła, pilnik diamentowy, uchwyt do osadzenia wymiennych śrubokrętów -śrubokręt mały, śrubokręt duży, nożyczki, linijka calowa i centymetrowa, hak tnący. Składane narzędzie wielofunkcyjne powinno ponadto posiadać: - odejmowany klips do noszenia - odejmowane kółko do kluczy - zestaw co najmniej 20 dwustronnych końcówek wkrętaków pasujących do gniazd śrubokrętów str. 13

14 (bity). Wraz za narzędziem w komplecie powinno być solidne skórzane etui w kolorze czarnym z możliwością zapięcia na pas oraz przedłużacz zasięgu wkrętaka o długości co najmniej 80 mm wykonany ze stali nierdzewnej. Przybliżone wymiary złożonego narzędzia : 100 mm x 40 mm Waga nie większa : 250 g Stacja lutownicza Do lutowania miękkiego z termostatem cyfrowym, wymiennymi grotami. Moc grzałki ok. 100W Grot uziemiony antyelektrostatyczny 1 Szt Lampa warsztatowa akumulatorowa LED Lampa warsztatowa akumulatorowa wraz z ładowarką na źródła LED z uchwytem wieszakowym i magnetycznym wykonana z odpornego tworzywa lub gumy wodoszczelna. 1 szt str. 14
