1 1. WSTĘP 3 2. PRZEDMIOT I PODSTAWA OPRACOWANIA 4 3. ZAKRES OPRACOWANIA 4 4. PODSTAWY PRAWNE OPRACOWANIA, NORMY I WYTYCZNE 5 5. CHARAKTERYSTYKA OBIEKTU Założenia i projekty związane 6 6. OPIS SYSTEMU KONTROLI DOSTĘPU Opis ogólny systemu kontroli dostępu Kontroler istar Czytnik kart zbliżeniowych Oprogramowanie Wymagania dotyczące okablowania Zestawienie urządzeń Zasilanie ODBIORY TECHNICZNE KONSERWACJA KARTY KATALOGOWE INSTRUKCJĘ OBSŁUGI SPIS RYSUNKÓW 13 2

2 1. Wstęp Inwestor: Gmina Gdynia, Zakład Budżetowy Hala Sportowo Widowiskowa, ul. Kazimierza Górskiego 8, Gdynia Gen. Wykonawca: Polimex Mostostal S.A., ul. Czackiego 15/17, Warszawa Lokalizacja: Hala Sportowo Widowiskowa, ul. Śląska, Gdynia 3

3 2. Przedmiot i podstawa opracowania Przedmiotem opracowania jest projekt instalacji systemu kontroli dostępu dla budynku Hali Sportowo Widowiskowej, przy ul. Śląskiej w Gdyni. Podstawę opracowania stanowią: Zlecenie od Generalnego Wykonawcy Projekt budowlany podkłady architektoniczno-budowlane Przepisy i normy branżowe 3. Zakres opracowania Niniejszy projekt wykonawczy obejmuje swoim zakresem: Rzuty systemu Kontroli Dostępu Opis techniczny systemu Kontroli Dostępu Karty katalogowe, instrukcje obsługi urządzeń Lokalizacja urządzeń 4

4 4. Podstawy prawne opracowania, normy i wytyczne Ustawa prawo budowlane z dn r (Dz. U. z 1994 Nr 89 poz. 414 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 poz. 690 z 2002 r.) PN-EN :2000 PN-EN :2000 Pomieszczenia i urządzenia do przechowywania wartości. Klasyfikacja i metody badań odporności na włamanie. Szafy, drzwi do pomieszczeń i pomieszczenia. Systemy alarmowe. Systemy kontroli dostępu. Wymagania systemowe. PN-93/E Systemy alarmowe. Wymagania ogólne. Zasilacze Parametry funkcjonalne i metody badań. PN-93/E PN-93/E PN-EN Systemy alarmowe. Wymagania ogólne. Próby środowiskowe. Systemy alarmowe. Wymagania ogólne. Zasady stosowania. Systemy alarmowe Systemy kontroli dostępu wymagania systemowe PN-EN Systemy alarmowe Systemy kontroli dostępu stosowane w zabezpieczeniach Część 2-1: Wymagania dla podzespołów 5

5 5. Charakterystyka obiektu Budynek zlokalizowany jest przy ul. Śląskiej w Gdyni. Budynek będzie pełnił funkcje sportowe oraz widowiskowe. W obiekcie będą przeprowadzane zawody sportowe oraz imprezy masowe. Gdyńska hala sportowo - widowiskowa stanie u podnóża wzgórz morenowych otaczających Gdynię od zachodu. Znajdować będzie się między ulicami Serwisową i Wileńską, przy boiskach treningowych należących do GOSIR. Wraz z przylegającym do niej parkingiem, zajmie powierzchnię ponad 9 tys. metrów kwadratowych. W hali, widowiska sportowe oraz koncerty oglądać będzie mogło jednocześnie 4 tys. osób. Na parkingu przed halą znajdą się miejsca dla 450 samochodów osobowych. W samej hali będzie zastosowanych wiele rozwiązań ograniczających zużycie energii, między innymi nowoczesna wentylacja, która pozwoli na zachowanie niskiej temperatury wewnętrznej podczas upałów i oszczędności energii zimą. 5.1 Założenia i projekty związane Opracowanie niniejsze stanowi projekt wykonawczy następujących instalacji systemów zabezpieczeń technicznych: - kontroli dostępu 6

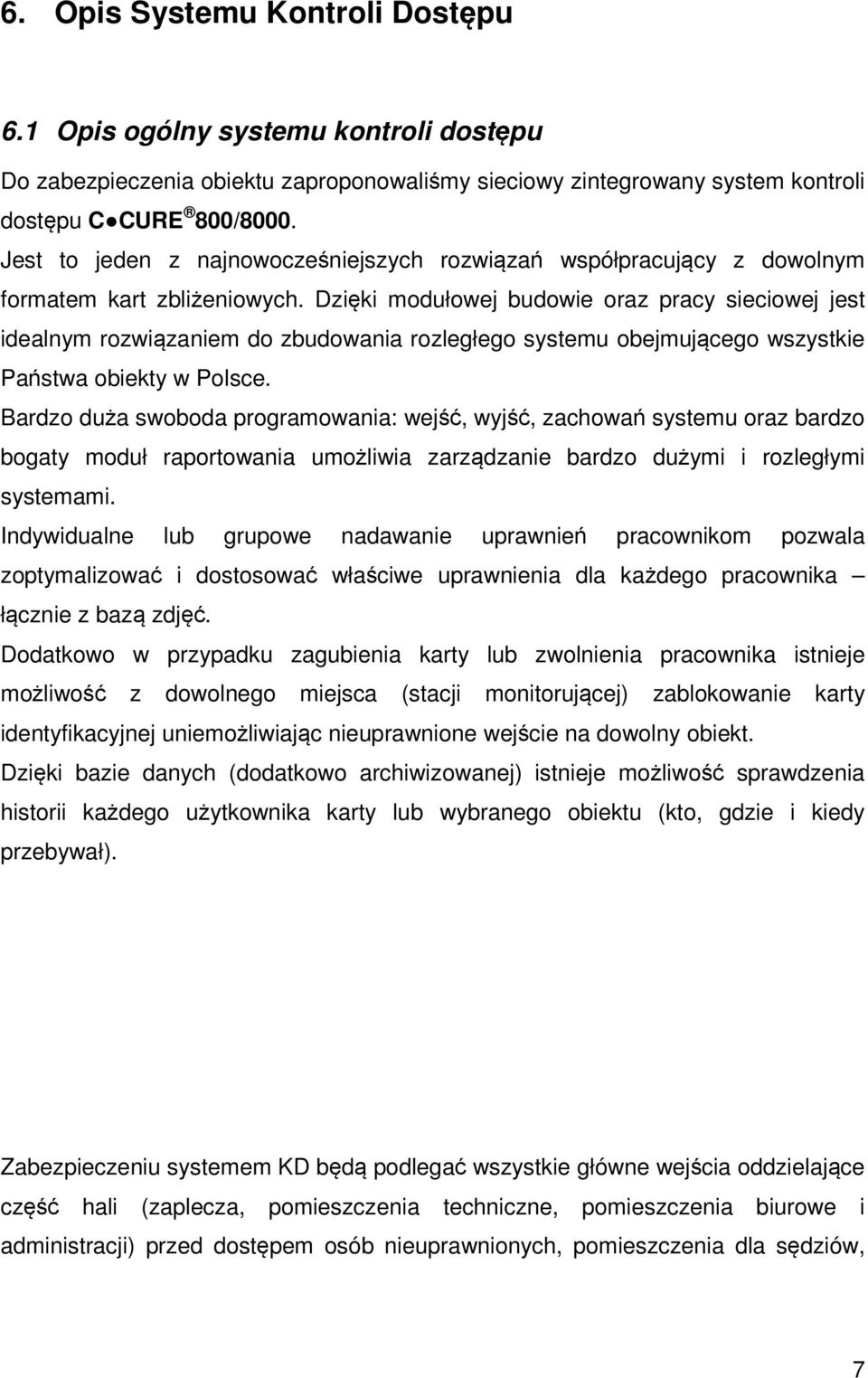

6 6. Opis Systemu Kontroli Dostępu 6.1 Opis ogólny systemu kontroli dostępu Do zabezpieczenia obiektu zaproponowaliśmy sieciowy zintegrowany system kontroli dostępu C CURE 800/8000. Jest to jeden z najnowocześniejszych rozwiązań współpracujący z dowolnym formatem kart zbliżeniowych. Dzięki modułowej budowie oraz pracy sieciowej jest idealnym rozwiązaniem do zbudowania rozległego systemu obejmującego wszystkie Państwa obiekty w Polsce. Bardzo duża swoboda programowania: wejść, wyjść, zachowań systemu oraz bardzo bogaty moduł raportowania umożliwia zarządzanie bardzo dużymi i rozległymi systemami. Indywidualne lub grupowe nadawanie uprawnień pracownikom pozwala zoptymalizować i dostosować właściwe uprawnienia dla każdego pracownika łącznie z bazą zdjęć. Dodatkowo w przypadku zagubienia karty lub zwolnienia pracownika istnieje możliwość z dowolnego miejsca (stacji monitorującej) zablokowanie karty identyfikacyjnej uniemożliwiając nieuprawnione wejście na dowolny obiekt. Dzięki bazie danych (dodatkowo archiwizowanej) istnieje możliwość sprawdzenia historii każdego użytkownika karty lub wybranego obiektu (kto, gdzie i kiedy przebywał). Zabezpieczeniu systemem KD będą podlegać wszystkie główne wejścia oddzielające część hali (zaplecza, pomieszczenia techniczne, pomieszczenia biurowe i administracji) przed dostępem osób nieuprawnionych, pomieszczenia dla sędziów, 7

7 pomieszczenie techniczne, pomieszczenie ochrony oraz newralgiczne pomieszczenia specjalnego typu (kasy). Większość przejść będzie objęta jednostronną kontrolą dostępu, a tylko dwa przejścia będą objęte dwustronną kontrolą dostępu. W celach bezpieczeństwa każde przejście od strony wyjścia zostanie wyposażone w monitorowany przycisk wyjścia ewakuacyjnego EXIT, którego użycie spowoduje zwolnienie zamka i wywołanie alarmu w systemie. Wejście będzie odbywać się za pomocą karty identyfikacyjnej na czytniku zbliżeniowym natomiast wyjście za pomocą przycisku zwalniającego zamek elektromagnetyczny. Do zabezpieczenia drzwi będą służyć zamki elektromagnetyczne rewersyjne i zwory elektromagnetyczne (zwolnienie zamka następuje po zdjęciu zasilania) sterowane przez kontroler. Stan domknięcia drzwi będzie monitorowany za pomocą czujki magnetycznej zainstalowanej na drzwiach każde skrzydło niezależnie. Wszystkie powyższe elementy będą podłączone poprzez moduły RM-4 do kontrolerów sterujących istar 16 czytnikowych komunikujących się bezpośrednio z serwerem głównym systemu. Na obiekcie będzie chronionych 18 przejść kontroli dostępu. 8

8 6.1.1 Kontroler istar Głównym elementem systemu jest kontroler istar z wbudowaną pamięcią 64MB oraz kartą sieciową. Kontroler ten może pracować autonomicznie lub komunikując się z serwerem głównym (stan łącza jest monitorowany i wyświetlany na stacji monitorującej). Wszystkie elementy peryferyjne: czytniki, przyciski, zamki, etc. będą podłączone poprzez monitorowane puszki połączeniowe do kontrolera, gdzie będą podejmowane decyzje o zachowaniu systemu Czytnik kart zbliżeniowych W celu zachowania istniejącego u Państwa standardu kart: format MIFARE, zostaną zainstalowane czytniki CKZ Oprogramowanie Do sterowania systemem zaproponowaliśmy oprogramowanie C CURE 800/8000 Model 20 dające Państwu możliwość zintegrowania wszystkich posiadanych obiektów i uzyskania jednej wspólnej platformy bezpieczeństwa /256czytników, 1024wejść/wyjść, posiadaczy kart, 8stacji operatorskich, moduł tworzenia identyfikatorów/. Dzięki temu przy niewielkim nakładzie kosztów /wymiana wyłącznie elektroniki zarządzającej, czytniki wraz z całym osprzętem drzwiowym pozostają te same/ uzyskujecie Państwo sieciowy system z możliwością zarządzania oraz monitorowania wszystkich obiektów w dowolnym miejscu na świecie (mając oczywiście odpowiedni dostęp do wewnętrznej sieci teleinformatycznej 9

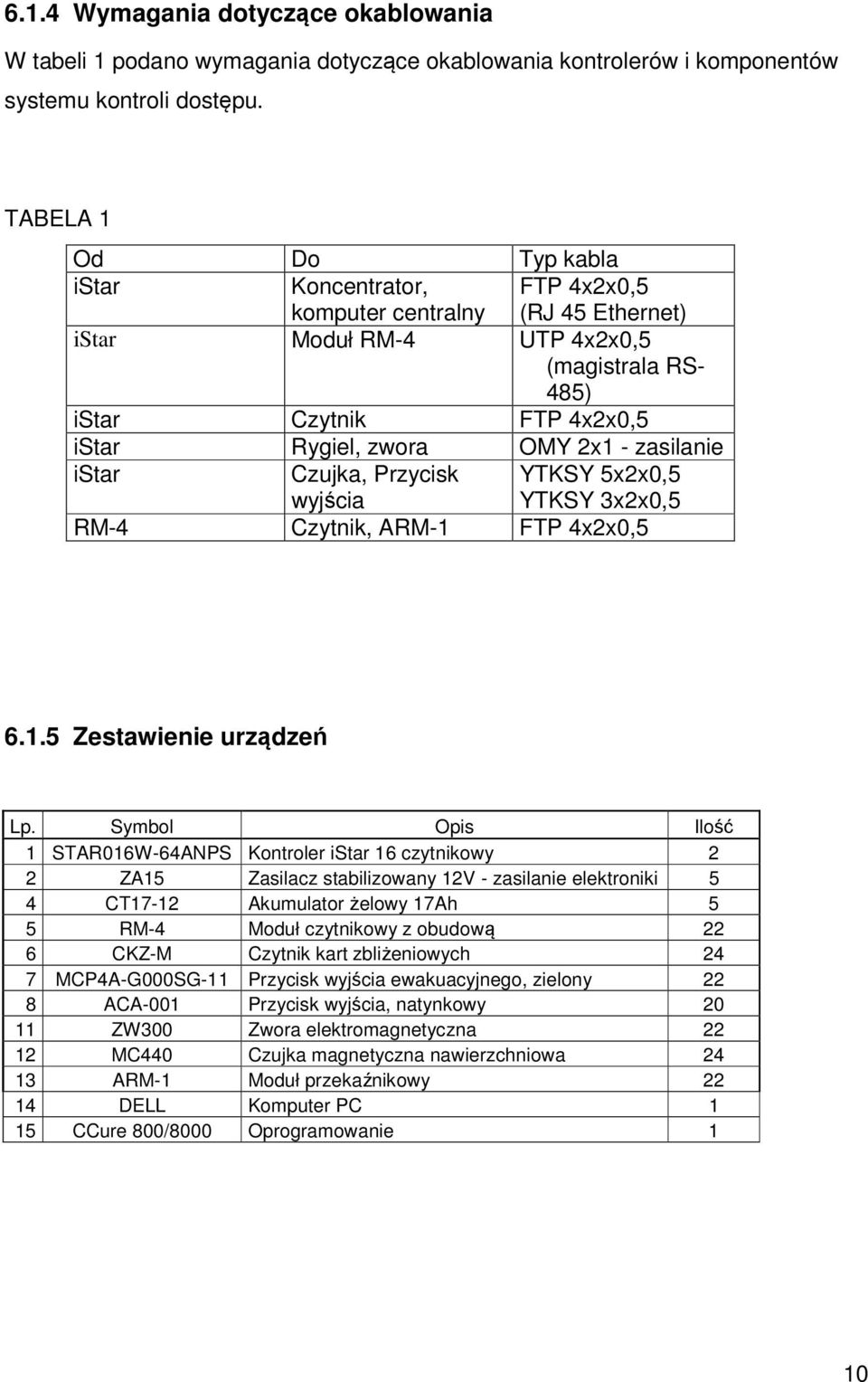

9 6.1.4 Wymagania dotyczące okablowania W tabeli 1 podano wymagania dotyczące okablowania kontrolerów i komponentów systemu kontroli dostępu. TABELA 1 Od Do Typ kabla istar Koncentrator, komputer centralny FTP 4x2x0,5 (RJ 45 Ethernet) istar Moduł RM-4 UTP 4x2x0,5 (magistrala RS- 485) istar Czytnik FTP 4x2x0,5 istar Rygiel, zwora OMY 2x1 - zasilanie istar Czujka, Przycisk wyjścia YTKSY 5x2x0,5 YTKSY 3x2x0,5 RM-4 Czytnik, ARM-1 FTP 4x2x0, Zestawienie urządzeń Lp. Symbol Opis Ilość 1 STAR016W-64ANPS Kontroler istar 16 czytnikowy 2 2 ZA15 Zasilacz stabilizowany 12V - zasilanie elektroniki 5 4 CT17-12 Akumulator żelowy 17Ah 5 5 RM-4 Moduł czytnikowy z obudową 22 6 CKZ-M Czytnik kart zbliżeniowych 24 7 MCP4A-G000SG-11 Przycisk wyjścia ewakuacyjnego, zielony 22 8 ACA-001 Przycisk wyjścia, natynkowy ZW300 Zwora elektromagnetyczna MC440 Czujka magnetyczna nawierzchniowa ARM-1 Moduł przekaźnikowy DELL Komputer PC 1 15 CCure 800/8000 Oprogramowanie 1 10

10 6.1.6 Zasilanie Do zasilania central (kontrolerów) należy wykorzystać obwody 230V AC z wyznaczonych rozdzielnic. Instalację zasilającą 230V wykonać należy kablem OMY 3x1,5. Wszystkie czujniki i elementy wykonawcze systemu zasilane będą napięciem stałym stabilizowanym 12V pochodzącym z zasilaczy umieszczonego w obudowach central. Do pracy systemu w przypadku awarii zasilania podstawowego przewiduje się zasilanie awaryjne w postaci akumulatorów 17 Ah dla każdego z kontrolerów. 11

11 7. Odbiory techniczne Należy zapewnić udział przedstawiciela dostawcy systemu lub pracowników firm autoryzowanych przez producenta systemu w celu nadzoru na budowie nad montażem, podłączeniami i uruchomieniem systemów. Po wykonaniu instalacji należy sprawdzić zgodność jej wykonania z projektem technicznym oraz dokonać niezbędnych pomiarów kabli wymaganych dla danych systemów. Należy uruchomić i zaprogramować systemy, a następnie wykonać funkcjonalne próby sygnalizacji, alarmowania i transmisji danych. Skorygować usterki stwierdzone w czasie prób. Przeprowadzić szkolenie personelu Użytkownika w zakresie praktycznej obsługi systemów. Dostarczyć dokumentację powykonawczą (karty katalogowe, certyfikaty, świadectwa dopuszczenia, itd.) oraz instrukcje obsługi poszczególnych systemów. Sporządzić protokół odbioru końcowego robót z udziałem przedstawicieli Zleceniodawcy. 12

12 8. Konserwacja Dla zachowania warunków gwarancji, należy bezwzględnie zapewnić konserwację systemu przez podmiot autoryzowany przez gwaranta. Podczas każdej konserwacji okresowej należy wykonać następujące sprawdzenia: sprawdzenie instalacji, rozmieszczenia i zamocowania całego wyposażenia i urządzeń na podstawie dokumentacji technicznej; sprawdzenie poprawności działania wszystkich czujek, łącznie z urządzeniami uruchamianymi ręcznie, sprawdzenie poprawności oprogramowania centrali, poprawności wykonywanych sterowań oraz poprawności wykonywanych monitorowań; sprawdzenie zgodności z wymaganiami wszystkich połączeń giętkich; sprawdzenie zasilania awaryjnego; 9. Karty katalogowe 10. Instrukcję Obsługi - Instrukcja instalacji istar 11. Spis rysunków LV_SKD_L00 systemy SKD i SSWiN rzut parteru LV_SKD_L01 systemy SKD i SSWiN rzut poziomu +1 LV_SKD_SB - system kontroli dostępu schemat blokowy 13
