GENESIS. Wprowadzenie do systemu. Elementy systemu:

Transkrypt

1 Wprowadzenie do systemu Podstawowym elementem systemu Genesis jest jednostka Master. Za pomocą 2 przewodowego łącza RS-485 pozwala na współpracę ze 127 urządzeniami, zapewniając obsługę do: 512 wejść, 512 wyjść, 96 klawiatur kodowych oraz 64 kontrolerów, umożliwiających obsługę 128 drzwi. System Genesis z wbudowanym dialerem zapewnia wysoką funkcjonalność działania, przy zastosowaniu jako system: alarmowy, kontroli dostępu lub automatyki budynku. Centrala pozwala na 4-stanowe monitorowanie 512 wejść, zapewniając zabezpieczenie antysabotażowe poprzez kontrolę zadanej wartości rezystorów. Dla danego systemu może być ustawionych 16 różnych wartości rezystorów. Rozwiązanie to jest idealne w przypadku przebudowy lub uzupełniania systemu o inne urządzenia. Standardowa baza użytkowników może zawierać od 2100 do 9400 użytkowników. Kontrola dostępu Genesis dodatkowo posiada funkcję przechowywania indywidualnego kodu lokalizacji, co zapobiega niebezpieczeństwu ewentualnego powielenia kart z tym samym numerem, nawet przy grupowym wprowadzaniu kart. Unikatowy język skryptowy pozwala indywidualnie zaprogramować system stosownie do najbardziej wyjątkowych wymagań bez konieczności kosztownych zmian oprogramowania urządzeń. W celu ułatwienia programowania i serwisowania urządzenia połączone w sieci RS-485 posiadają port RS232. GENESIS Elementy systemu: jednostka master 16 wejść i 4 wyjścia GEN025 moduł 8 wejść i 2 wyjść OC GEN010 moduł 16 wejść i 4 wyjść z zasilaczem GEN020 moduł 16 wejść i 4 wyjść podłączany do i/lub GEN010 GEN030 klawiatura kodowa z wbudowanym kontrolerem przejścia dwukier. GEN045 kontroler dwóch przejść jednokierunkowych lub jednego dwukier. GEN050 moduł 32 wyjść OC GEN060 moduł 8 wyjść przekaźnikowych do współpracy z GEN50 GEN129 rodzielacz magistrali RS485 na 4 gałęzie GENESIS - SYSTEM SYGNALIZACJI WŁAMANIA, KONTROLI DOSTĘPU I AUTOMATYKI

2 CHARAKTERYSTYKA SYSTEMU Urządzenia: Każde urządzenie Genesis wykorzystuje 16 bitowy procesor w celu uzyskania szybkiej i natychmiastowej odpowiedzi na zdarzenie w systemie. Modułowość: Wszystkie z 127 urządzeń, które mogą być połączone w system Genesis, wykorzystują sieć komunikacyjną RS485. Możliwość wykorzystania modułów 512 wejść alarmowo-kontrolnych, 512 wyjść oraz modułów kontroli dostępu spełni każde wymagania. W jednym systemie możemy dołączyć do jednostki Master przez sieć LAN maksymalnie 127 urządzeń takich jak: 96 x GEN030 klawiatura kodowa (LCD) lub 96 x GEN010/GEN025 moduł rozszerzeń wejść/wyjść z zasilaczem lub 64 x GEN045 kontroler dla dwóch przejść lub 96 x GEN050 moduł 32 wyjść OC lub kombinacja maksymalnie 127 ww. urządzeń Bezpieczeństwo: Każde urządzenie posiada unikalny numer seryjny oraz wydzielone wejście sabotażowe. System sygnalizacji włamania: System Genesis może być zaprogramowany do nadzoru max 64 stref i może być rozszerzany do 512 wejść (2xEOL). Każde wejście może być przydzielone do dowolnej strefy lub stref lub może być użyte jako wejście kontrolujące w systemach automatyki. Dodatkową zaletą wejść systemu Genesis jest to, że wartość rezystora DEOL można programować w czasie instalacji. Kontrola dostępu: Maksymalnie 128 przejść jednokierunkowych może być kontrolowane przez system Genesis, wykorzystując połączenie sieciowe modułów kontroli dwóch drzwi (GEN045) lub wbudowany interfejs w klawiaturze kodowej (GEN030). Można wykorzystywać czytniki zbliżeniowe, siatkówki oka lub linii papilarnych komunikujące się w standardzie 26- bitowy Wiegand lub Genesis. Kontrolery drzwi mają wbudowaną pamięć umożliwiającą obsługę do 100 kart użytkowników (ostatnie 100 użytych ważnych kart) pomimo np.: uszkodzenia magistrali RS485. Funkcja Anti-Passback umożliwiająca określenie do 250 stref (Azones). Każda strefa posiada licznik wejść/wyjść, który ogranicza dostęp w przypadku, gdy została przekroczona zadana ilość (np.: dla parkingów lub specjalnych pomieszczeń). Do 100 programowalnych wiadomości, wyświetlanych na klawiaturze GEN030 (systemy automatyki, kontrola dostępu, kontrola oświetlenia, kontrola wind itp.). Cyfrowy dialer: Wbudowany cyfrowy dialer może przekazywać wszystkie zdarzenia z systemu do stacji monitorowania w standardzie CONTACT-ID. System umożliwia wysyłanie sygnałów do 16 różnych stacji monitorowania (dla różnych podsystemów wydzielonych w jednym systemie). Programowanie skryptowe: Programowanie skryptowe (Genesis Unique SCRIPT Programming Engine) czyni system niezwykle elastycznym, spełniającym potrzeby każdego inwestora. Skrypty pozwalają na zmianę funkcjonowania systemu, zależnie od potrzeb. W systemie może funkcjonować do 300 skryptów, które mogą być dowolnie przydzielone do: zegara, wejścia, wyjścia, obszaru, grupy użytkowników, drzwi i zdarzeń systemowych. Każdy skrypt może zawierać kilka funkcji, które wybiera się z gotowego spisu poleceń napisanych w prostym języku angielskim. Zdefiniowane skrypty umożliwiają szybkie zaprogramowanie systemu. Oprogramowanie nadzorujące: Autorski program GENVIS, umożliwia nadzorowanie jednego jak i kilku systemów Genesis pełna kontrola nad zdarzeniami w systemie oraz wizualizacja obiektu na planach pięter. Technologia: System Genesis wykorzystuje najnowocześniejszą technologię montażu SMD i najnowocześniejszą technologię mikroprocesorową. Szybka magistrala RS485 funkcjonuje z prędkością 19200bps, możliwą do uzyskania nawet przy pełnej konfiguracji systemu (128 urządzeń).

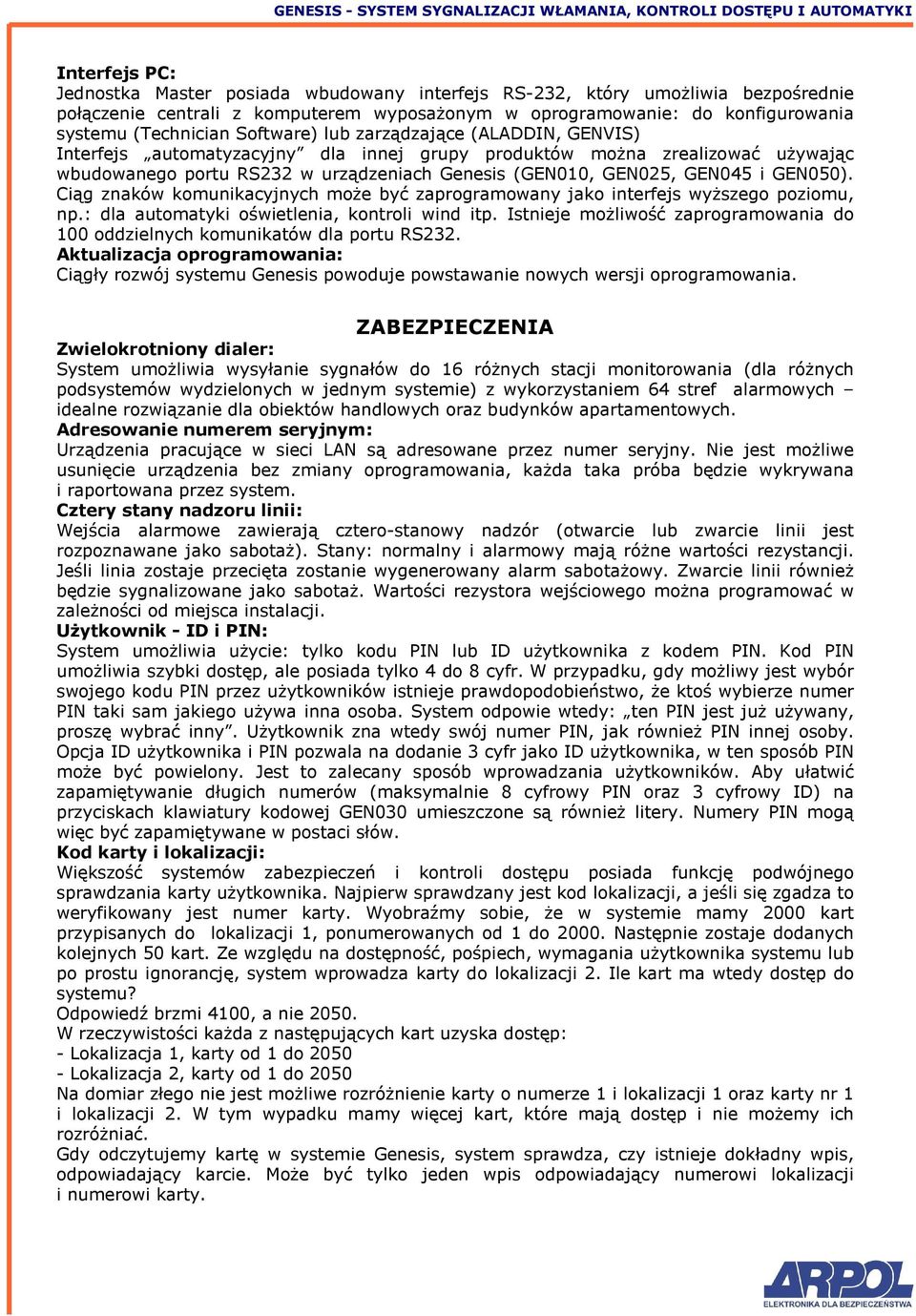

3 Interfejs PC: Jednostka Master posiada wbudowany interfejs RS-232, który umożliwia bezpośrednie połączenie centrali z komputerem wyposażonym w oprogramowanie: do konfigurowania systemu (Technician Software) lub zarządzające (ALADDIN, GENVIS) Interfejs automatyzacyjny dla innej grupy produktów można zrealizować używając wbudowanego portu RS232 w urządzeniach Genesis (GEN010, GEN025, GEN045 i GEN050). Ciąg znaków komunikacyjnych może być zaprogramowany jako interfejs wyższego poziomu, np.: dla automatyki oświetlenia, kontroli wind itp. Istnieje możliwość zaprogramowania do 100 oddzielnych komunikatów dla portu RS232. Aktualizacja oprogramowania: Ciągły rozwój systemu Genesis powoduje powstawanie nowych wersji oprogramowania. ZABEZPIECZENIA Zwielokrotniony dialer: System umożliwia wysyłanie sygnałów do 16 różnych stacji monitorowania (dla różnych podsystemów wydzielonych w jednym systemie) z wykorzystaniem 64 stref alarmowych idealne rozwiązanie dla obiektów handlowych oraz budynków apartamentowych. Adresowanie numerem seryjnym: Urządzenia pracujące w sieci LAN są adresowane przez numer seryjny. Nie jest możliwe usunięcie urządzenia bez zmiany oprogramowania, każda taka próba będzie wykrywana i raportowana przez system. Cztery stany nadzoru linii: Wejścia alarmowe zawierają cztero-stanowy nadzór (otwarcie lub zwarcie linii jest rozpoznawane jako sabotaż). Stany: normalny i alarmowy mają różne wartości rezystancji. Jeśli linia zostaje przecięta zostanie wygenerowany alarm sabotażowy. Zwarcie linii również będzie sygnalizowane jako sabotaż. Wartości rezystora wejściowego można programować w zależności od miejsca instalacji. Użytkownik - ID i PIN: System umożliwia użycie: tylko kodu PIN lub ID użytkownika z kodem PIN. Kod PIN umożliwia szybki dostęp, ale posiada tylko 4 do 8 cyfr. W przypadku, gdy możliwy jest wybór swojego kodu PIN przez użytkowników istnieje prawdopodobieństwo, że ktoś wybierze numer PIN taki sam jakiego używa inna osoba. System odpowie wtedy: ten PIN jest już używany, proszę wybrać inny. Użytkownik zna wtedy swój numer PIN, jak również PIN innej osoby. Opcja ID użytkownika i PIN pozwala na dodanie 3 cyfr jako ID użytkownika, w ten sposób PIN może być powielony. Jest to zalecany sposób wprowadzania użytkowników. Aby ułatwić zapamiętywanie długich numerów (maksymalnie 8 cyfrowy PIN oraz 3 cyfrowy ID) na przyciskach klawiatury kodowej GEN030 umieszczone są również litery. Numery PIN mogą więc być zapamiętywane w postaci słów. Kod karty i lokalizacji: Większość systemów zabezpieczeń i kontroli dostępu posiada funkcję podwójnego sprawdzania karty użytkownika. Najpierw sprawdzany jest kod lokalizacji, a jeśli się zgadza to weryfikowany jest numer karty. Wyobraźmy sobie, że w systemie mamy 2000 kart przypisanych do lokalizacji 1, ponumerowanych od 1 do Następnie zostaje dodanych kolejnych 50 kart. Ze względu na dostępność, pośpiech, wymagania użytkownika systemu lub po prostu ignorancję, system wprowadza karty do lokalizacji 2. Ile kart ma wtedy dostęp do systemu? Odpowiedź brzmi 4100, a nie W rzeczywistości każda z następujących kart uzyska dostęp: - Lokalizacja 1, karty od 1 do Lokalizacja 2, karty od 1 do 2050 Na domiar złego nie jest możliwe rozróżnienie karty o numerze 1 i lokalizacji 1 oraz karty nr 1 i lokalizacji 2. W tym wypadku mamy więcej kart, które mają dostęp i nie możemy ich rozróżniać. Gdy odczytujemy kartę w systemie Genesis, system sprawdza, czy istnieje dokładny wpis, odpowiadający karcie. Może być tylko jeden wpis odpowiadający numerowi lokalizacji i numerowi karty.

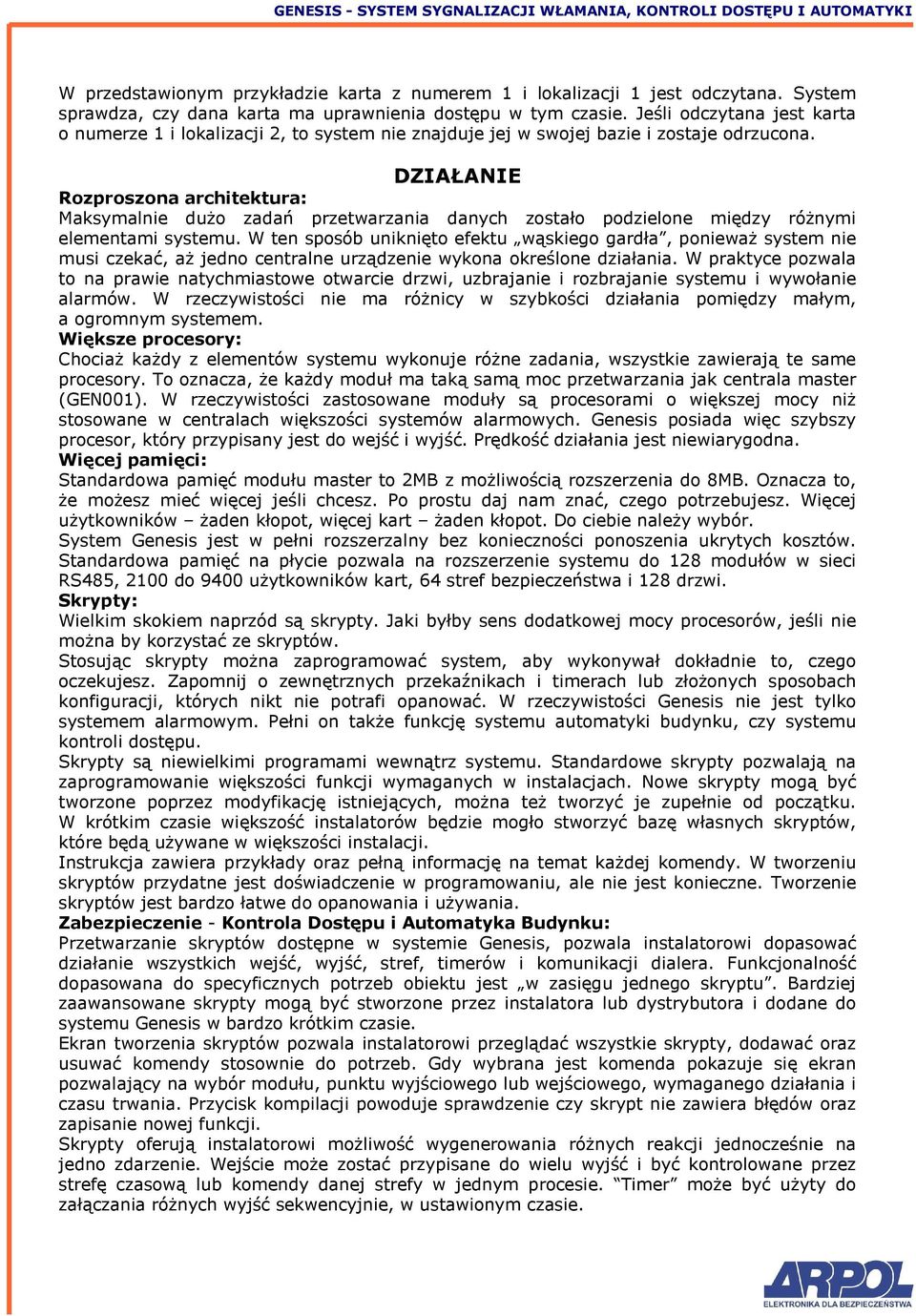

4 W przedstawionym przykładzie karta z numerem 1 i lokalizacji 1 jest odczytana. System sprawdza, czy dana karta ma uprawnienia dostępu w tym czasie. Jeśli odczytana jest karta o numerze 1 i lokalizacji 2, to system nie znajduje jej w swojej bazie i zostaje odrzucona. DZIAŁANIE Rozproszona architektura: Maksymalnie dużo zadań przetwarzania danych zostało podzielone między różnymi elementami systemu. W ten sposób uniknięto efektu wąskiego gardła, ponieważ system nie musi czekać, aż jedno centralne urządzenie wykona określone działania. W praktyce pozwala to na prawie natychmiastowe otwarcie drzwi, uzbrajanie i rozbrajanie systemu i wywołanie alarmów. W rzeczywistości nie ma różnicy w szybkości działania pomiędzy małym, a ogromnym systemem. Większe procesory: Chociaż każdy z elementów systemu wykonuje różne zadania, wszystkie zawierają te same procesory. To oznacza, że każdy moduł ma taką samą moc przetwarzania jak centrala master (). W rzeczywistości zastosowane moduły są procesorami o większej mocy niż stosowane w centralach większości systemów alarmowych. Genesis posiada więc szybszy procesor, który przypisany jest do wejść i wyjść. Prędkość działania jest niewiarygodna. Więcej pamięci: Standardowa pamięć modułu master to 2MB z możliwością rozszerzenia do 8MB. Oznacza to, że możesz mieć więcej jeśli chcesz. Po prostu daj nam znać, czego potrzebujesz. Więcej użytkowników żaden kłopot, więcej kart żaden kłopot. Do ciebie należy wybór. System Genesis jest w pełni rozszerzalny bez konieczności ponoszenia ukrytych kosztów. Standardowa pamięć na płycie pozwala na rozszerzenie systemu do 128 modułów w sieci RS485, 2100 do 9400 użytkowników kart, 64 stref bezpieczeństwa i 128 drzwi. Skrypty: Wielkim skokiem naprzód są skrypty. Jaki byłby sens dodatkowej mocy procesorów, jeśli nie można by korzystać ze skryptów. Stosując skrypty można zaprogramować system, aby wykonywał dokładnie to, czego oczekujesz. Zapomnij o zewnętrznych przekaźnikach i timerach lub złożonych sposobach konfiguracji, których nikt nie potrafi opanować. W rzeczywistości Genesis nie jest tylko systemem alarmowym. Pełni on także funkcję systemu automatyki budynku, czy systemu kontroli dostępu. Skrypty są niewielkimi programami wewnątrz systemu. Standardowe skrypty pozwalają na zaprogramowanie większości funkcji wymaganych w instalacjach. Nowe skrypty mogą być tworzone poprzez modyfikację istniejących, można też tworzyć je zupełnie od początku. W krótkim czasie większość instalatorów będzie mogło stworzyć bazę własnych skryptów, które będą używane w większości instalacji. Instrukcja zawiera przykłady oraz pełną informację na temat każdej komendy. W tworzeniu skryptów przydatne jest doświadczenie w programowaniu, ale nie jest konieczne. Tworzenie skryptów jest bardzo łatwe do opanowania i używania. Zabezpieczenie - Kontrola Dostępu i Automatyka Budynku: Przetwarzanie skryptów dostępne w systemie Genesis, pozwala instalatorowi dopasować działanie wszystkich wejść, wyjść, stref, timerów i komunikacji dialera. Funkcjonalność dopasowana do specyficznych potrzeb obiektu jest w zasięgu jednego skryptu. Bardziej zaawansowane skrypty mogą być stworzone przez instalatora lub dystrybutora i dodane do systemu Genesis w bardzo krótkim czasie. Ekran tworzenia skryptów pozwala instalatorowi przeglądać wszystkie skrypty, dodawać oraz usuwać komendy stosownie do potrzeb. Gdy wybrana jest komenda pokazuje się ekran pozwalający na wybór modułu, punktu wyjściowego lub wejściowego, wymaganego działania i czasu trwania. Przycisk kompilacji powoduje sprawdzenie czy skrypt nie zawiera błędów oraz zapisanie nowej funkcji. Skrypty oferują instalatorowi możliwość wygenerowania różnych reakcji jednocześnie na jedno zdarzenie. Wejście może zostać przypisane do wielu wyjść i być kontrolowane przez strefę czasową lub komendy danej strefy w jednym procesie. Timer może być użyty do załączania różnych wyjść sekwencyjnie, w ustawionym czasie.

5 - Skrypty ułatwiają programowanie systemu, - Skrypty umożliwiają plastyczne sprawdzanie oprogramowania, - Skrypty zapewniają wszechstronność systemu oraz zastosowanie unikatowych procedur, - Skrypty pozwalają na łatwe eksportowanie funkcji oprogramowania. Nieograniczone możliwości: Skrypty umożliwiają wygenerowanie reakcji na każdą zmianę wewnątrz systemu. Może to być zmiana stanu na dowolnym wejściu, wejście do danej strefy, czy przerwanie połączenia z dowolnym modułem w systemie. Grupa projektantów zadbała o to, aby instalator nie był ograniczony standardowymi funkcjami oprogramowania, lecz mógł uzyskać dokładnie takie działanie systemu jak oczekiwane przy minimalnym wysiłku. Skrypty umożliwiają kontrolę nad wszelkimi elementami systemu. Mogą generować zmianę stanu wyjścia przekaźnikowego, uzbrojenie strefy lub izolowanie wejścia. Jeśli jakiś element może być sterowany poprzez klawiaturę GEN030 lub komputer, może również być kontrolowany za pomocą skryptu. Oznacza to, że można użyć wejścia, klawiatury, czytnika, timera czy innego elementu by uruchomić skrypt. Skrypt z kolei może kontrolować działanie systemu bezpieczeństwa, kontroli dostępu, klimatyzacji, oświetlenia, automatyki, wind, drzwi, schodów ruchomych czy zasilania. Schemat systemu GENESIS
