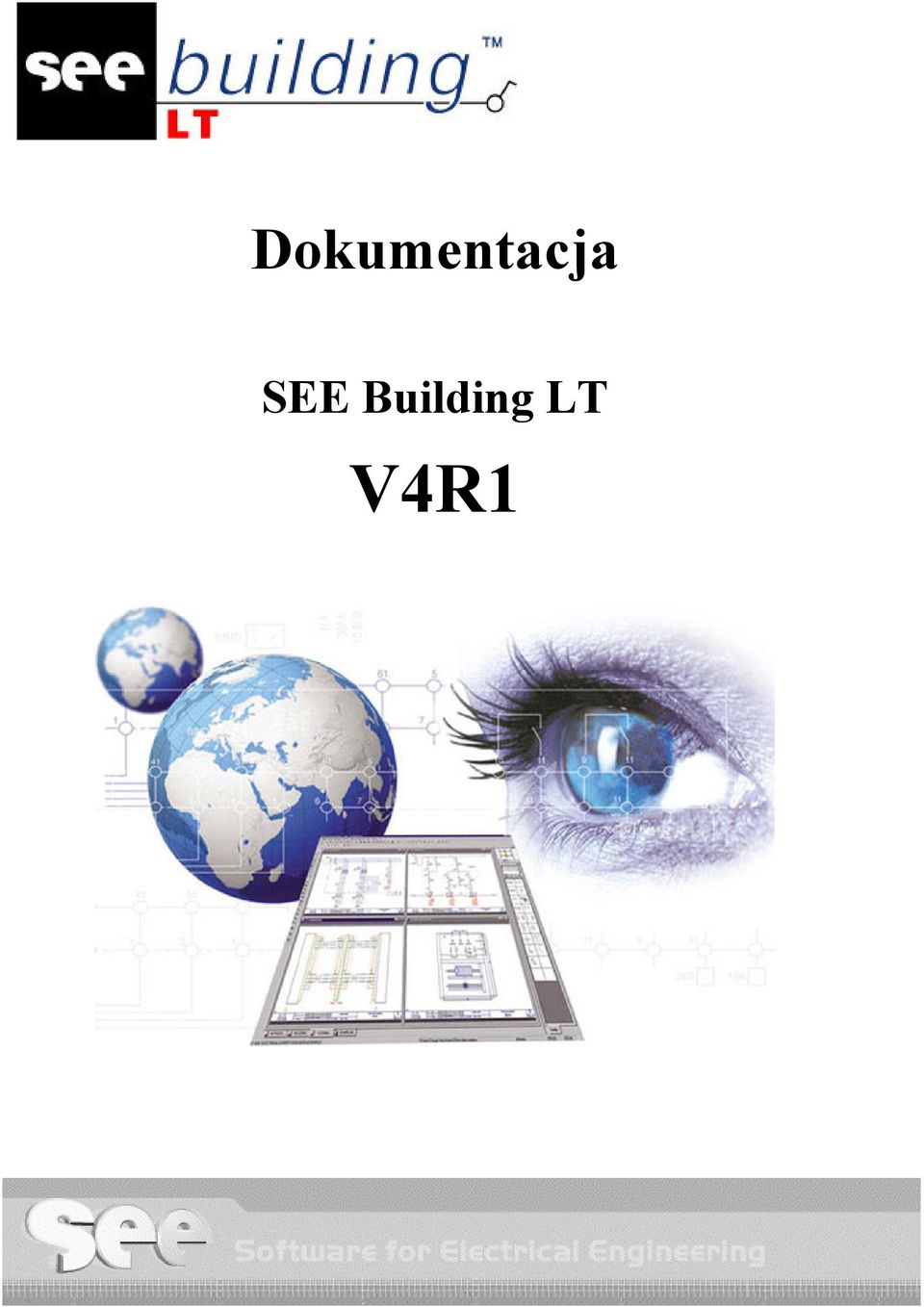

1 Dokumentacja SEE Building LT V4R1

2

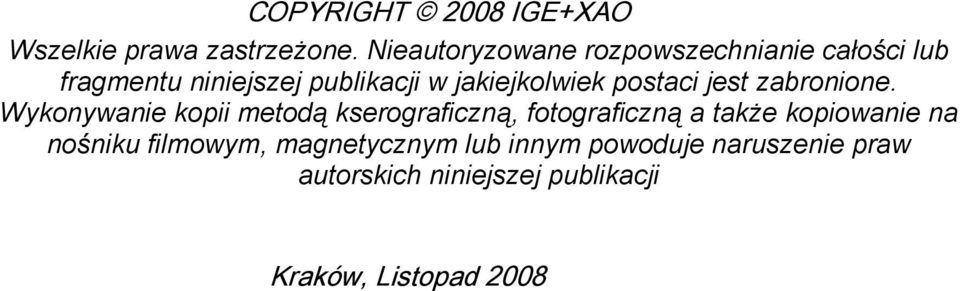

3 COPYRIGHT 2008 IGE+XAO Wszelkie prawa zastrzeżone. Nieautoryzowane rozpowszechnianie całości lub fragmentu niniejszej publikacji w jakiejkolwiek postaci jest zabronione. Wykonywanie kopii metodą kserograficzną, fotograficzną a także kopiowanie na nośniku filmowym, magnetycznym lub innym powoduje naruszenie praw autorskich niniejszej publikacji Kraków, Listopad 2008

4

5

6

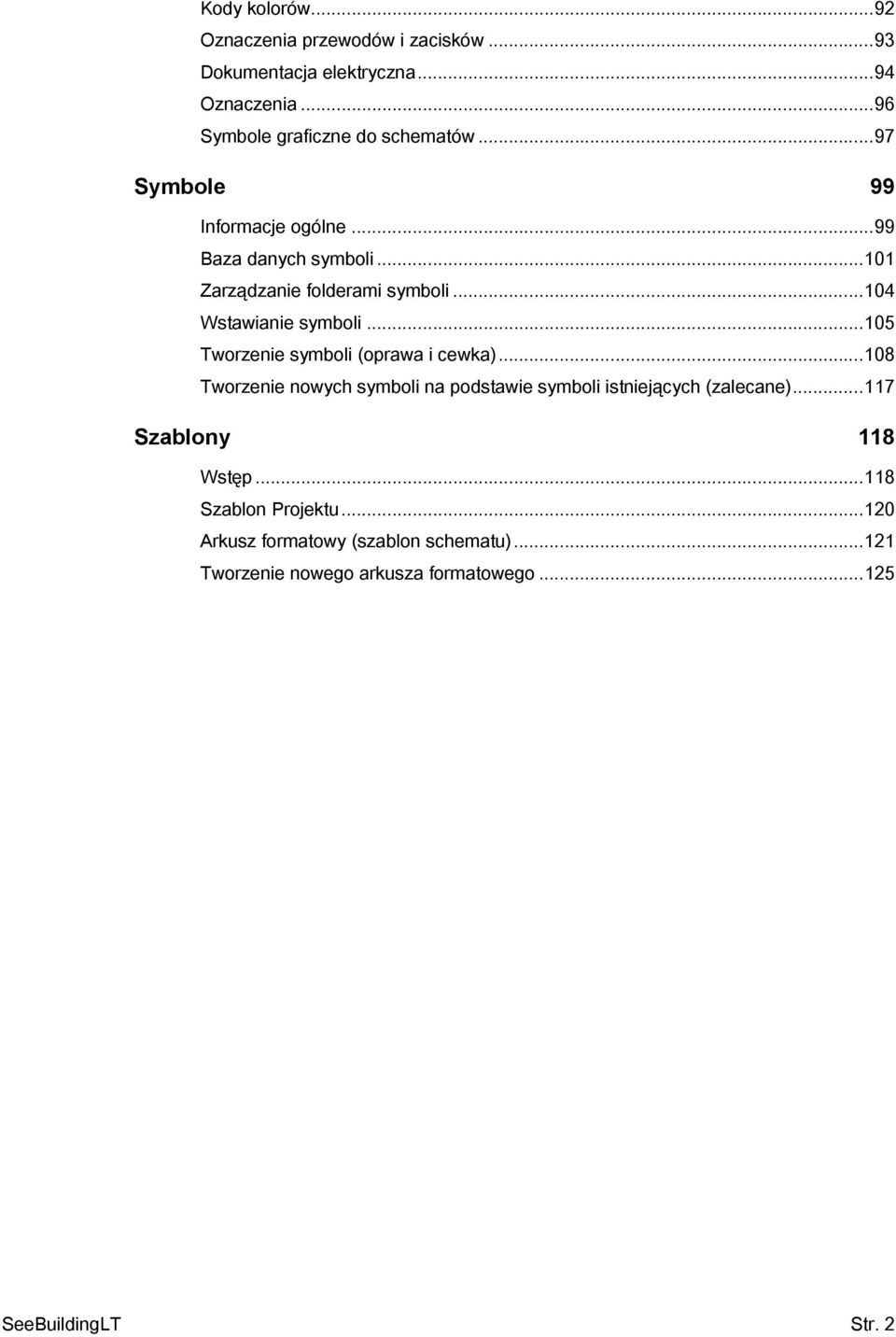

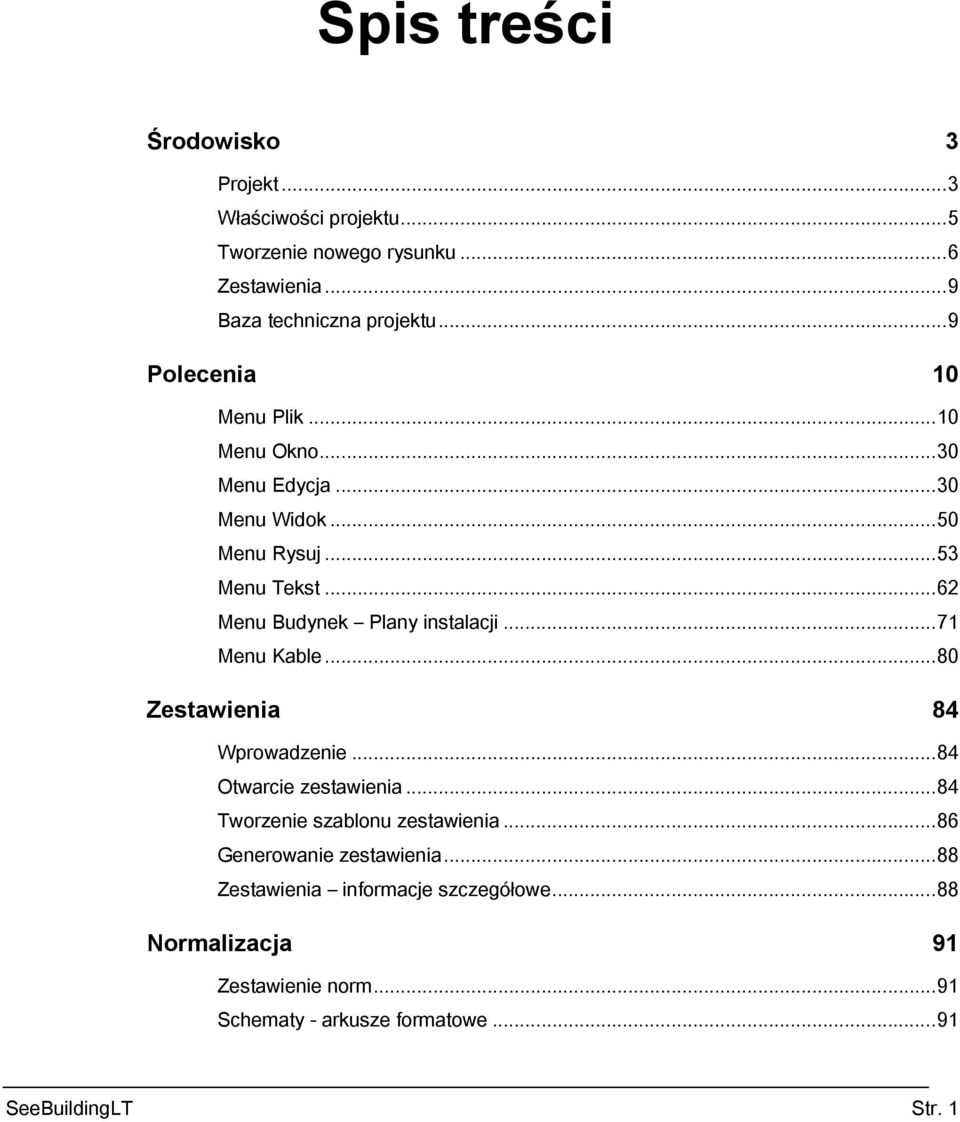

7 Spis treści Środowisko 3 Projekt...3 Właściwości projektu...5 Tworzenie nowego rysunku...6 Zestawienia...9 Baza techniczna projektu...9 Polecenia 10 Menu Plik...10 Menu Okno...30 Menu Edycja...30 Menu Widok...50 Menu Rysuj...53 Menu Tekst...62 Menu Budynek Plany instalacji...71 Menu Kable...80 Zestawienia 84 Wprowadzenie...84 Otwarcie zestawienia...84 Tworzenie szablonu zestawienia...86 Generowanie zestawienia...88 Zestawienia informacje szczegółowe...88 Normalizacja 91 Zestawienie norm...91 Schematy - arkusze formatowe...91 SeeBuildingLT Str. 1

8 Kody kolorów...92 Oznaczenia przewodów i zacisków...93 Dokumentacja elektryczna...94 Oznaczenia...96 Symbole graficzne do schematów...97 Symbole 99 Informacje ogólne...99 Baza danych symboli Zarządzanie folderami symboli Wstawianie symboli Tworzenie symboli (oprawa i cewka) Tworzenie nowych symboli na podstawie symboli istniejących (zalecane) Szablony 118 Wstęp Szablon Projektu Arkusz formatowy (szablon schematu) Tworzenie nowego arkusza formatowego SeeBuildingLT Str. 2

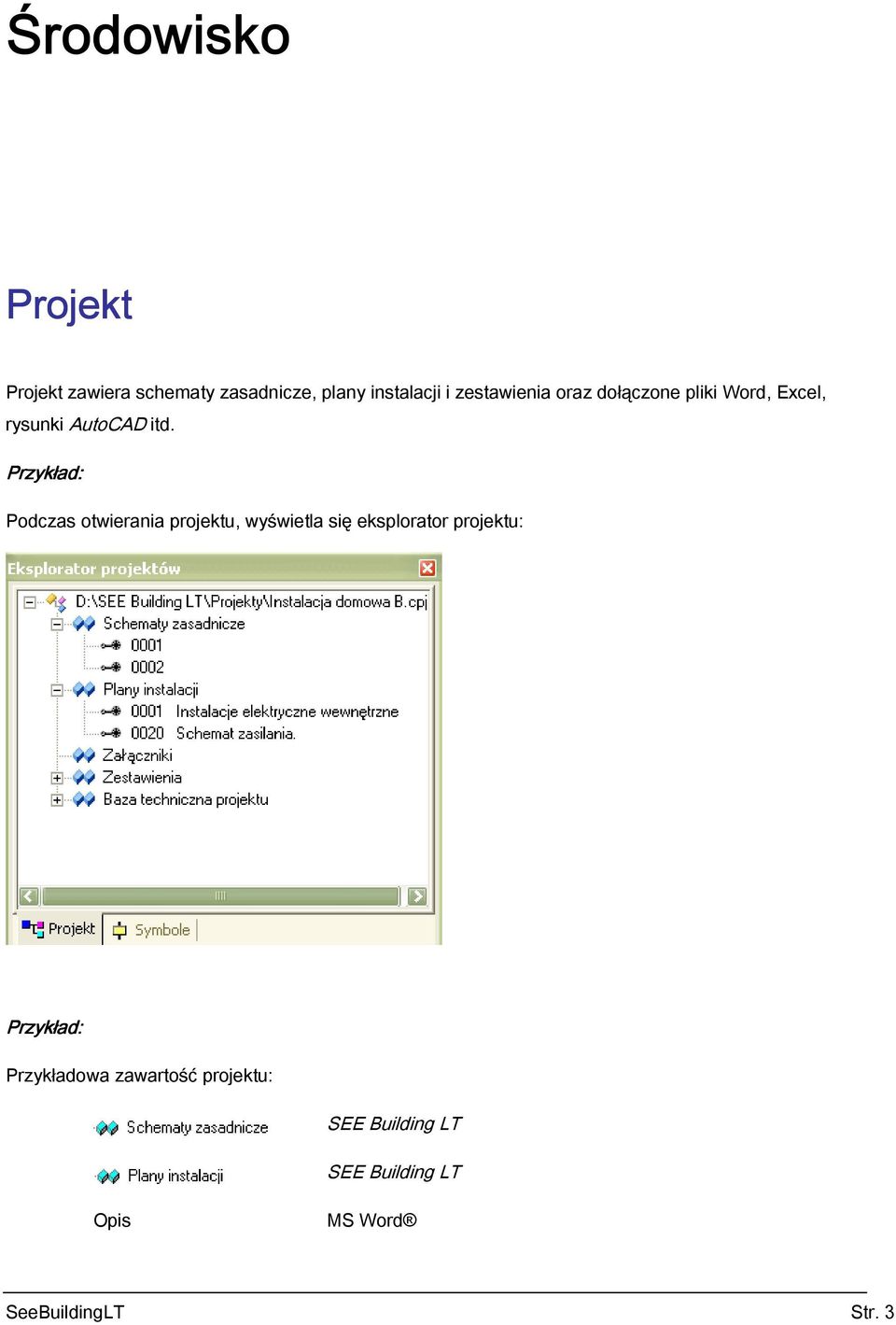

9 Projekt Projekt zawiera schematy zasadnicze, plany instalacji i zestawienia oraz dołączone pliki Word, Excel, rysunki AutoCAD itd. Przykład: Podczas otwierania projektu, wyświetla się eksplorator projektu: Przykład: Przykładowa zawartość projektu: SEE Building LT SEE Building LT Opis MS Word SeeBuildingLT Str. 3

10 Obliczenie Zdjęcia MS Excel Adobe Photoshop Wszystkie elementy są zachowywane w jednym pliku projektu z rozszerzeniem *.cpj Nazwa projektu może zawierać maksymalnie 255 znaków. Aby założyć nowy projekt należy określić jego nazwę oraz wybrać szablon projektu. Uwaga 1 : Można utworzyć swój własny Szablon projektu za pomocą polecenia Plik/Zapisz jako. Tryb pracy : Aby włączyć eksplorator symboli i bloków, należy kliknąć na zakładkę "Symbole Symbole" na dole paska. Aby włączyć eksplorator projektów, kliknąć na zakładkę "Projekt Projekt" na dole paska. Uwaga 2 : Klikając na ikonę włączamy lub wyłączamy Eksplorator projektów/symboli. SeeBuildingLT Str. 4

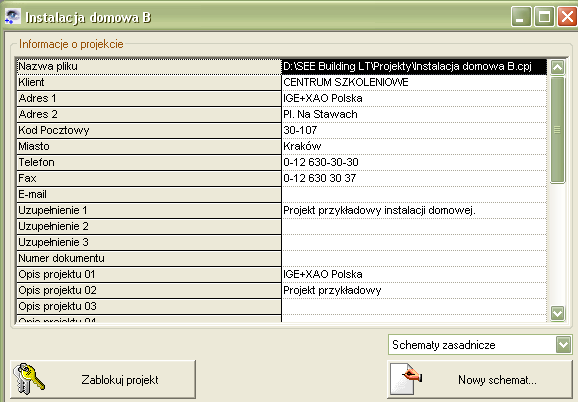

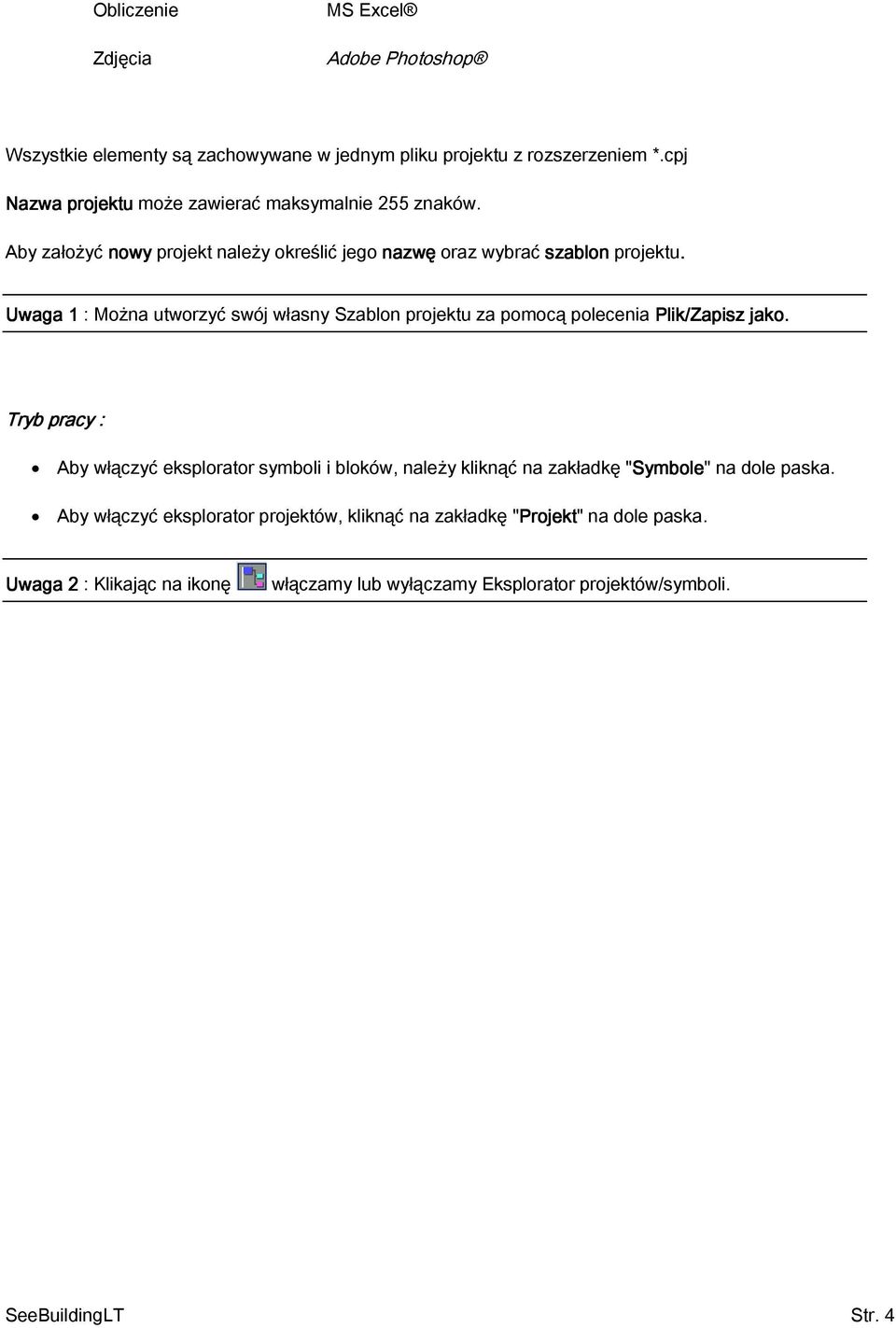

11 Właściwości projektu Podczas tworzenia lub modyfikacji projektu, wyświetla się okno dialogowe: W tym dialogu można wprowadzać informacje dotyczące nazwy klienta, tytuł projektu lub inne szczegóły konieczne do opisania projektu. Jeżeli na arkusz formatowy (szablon schematu) został wprowadzony odpowiedni tekst zmienny, informacja z tego dialogu jest wyświetlana automatycznie na schemacie. Możliwe jest zablokowanie lub odblokowanie projektu, poprzez kliknięcie na przycisk "Zablokuj projekt". W tym przypadku modyfikacje w projekcie nie mogą być zapisane (ikona "Zapisz Zapisz" jest wyszarzona). Jeżeli chcemy odblokować zablokowany projekt należy użyć przycisku "Odblokuj projekt". SeeBuildingLT Str. 5

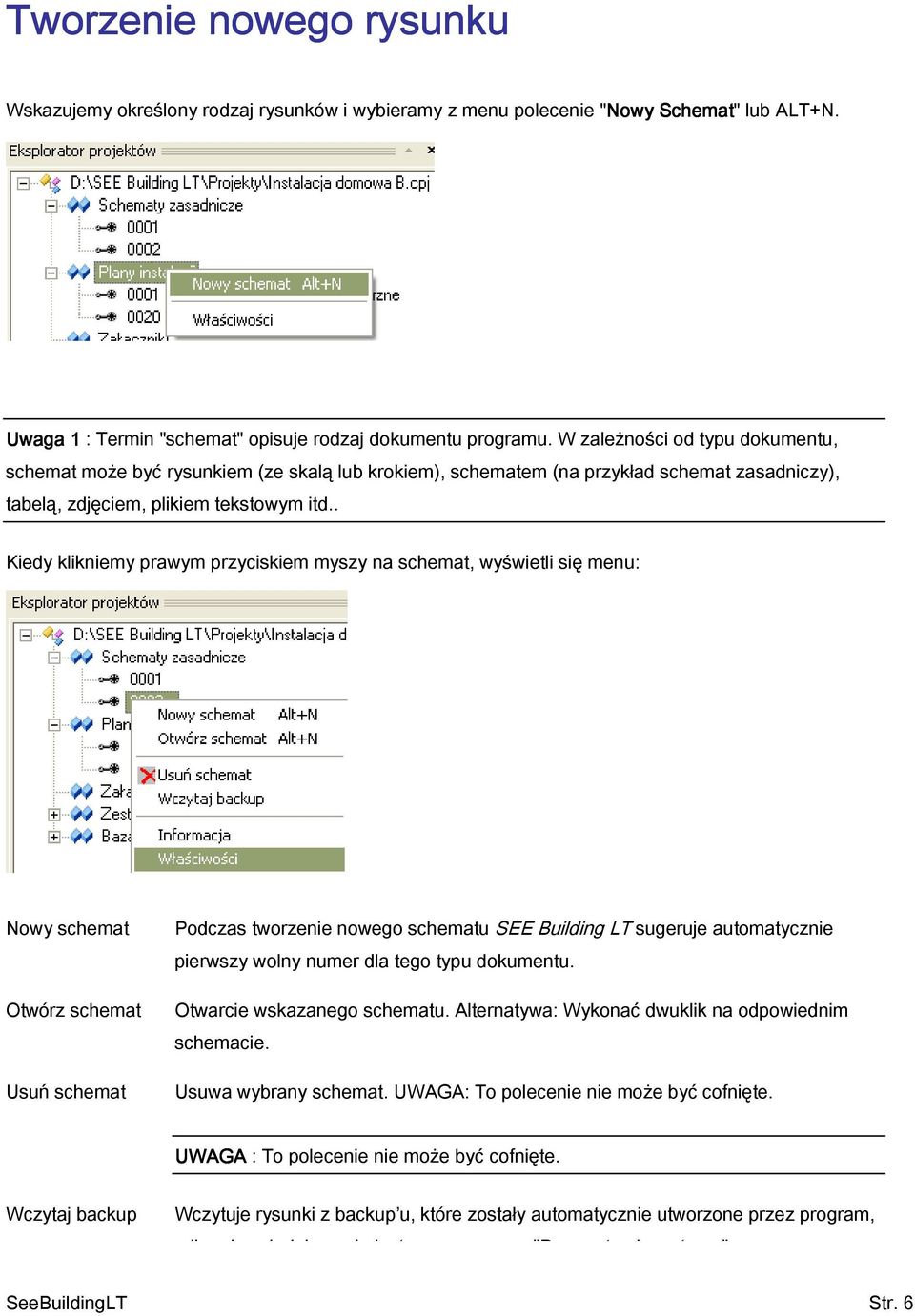

12 Tworzenie nowego rysunku Wskazujemy określony rodzaj rysunków i wybieramy z menu polecenie "Nowy Schemat" lub ALT+N. Uwaga 1 : Termin "schemat" opisuje rodzaj dokumentu programu. W zależności od typu dokumentu, schemat może być rysunkiem (ze skalą lub krokiem), schematem (na przykład schemat zasadniczy), tabelą, zdjęciem, plikiem tekstowym itd.. Kiedy klikniemy prawym przyciskiem myszy na schemat, wyświetli się menu: Nowy schemat Otwórz schemat Usuń schemat Podczas tworzenie nowego schematu SEE Building LT sugeruje automatycznie pierwszy wolny numer dla tego typu dokumentu. Otwarcie wskazanego schematu. Alternatywa: Wykonać dwuklik na odpowiednim schemacie. Usuwa wybrany schemat. UWAGA: To polecenie nie może być cofnięte. UWAGA : To polecenie nie może być cofnięte. Wczytaj backup Wczytuje rysunki z backup u, które zostały automatycznie utworzone przez program, o ile odpowiednia opcja jest zaznaczona w "Parametrach systemu". SeeBuildingLT Str. 6

13 o ile odpowiednia opcja jest zaznaczona w "Parametrach systemu". UWAGA: To polecenie nie może być cofnięte. Informacja Właściwości Otwiera okno Informacje o schemacie" dla bieżącego schematu. Można w nim wprowadzić informacje dotyczącego tego schematu. Jeżeli na arkuszu formatowym istnieją odpowiednie teksty zmienne, zostaną one wypełnione automatycznie wprowadzonymi informacjami. Wyświetli się okno Właściwości schematu z różnymi wartościami i opcjami dotyczącymi bieżącego rysunku lub innych rysunków projektu. Schematy zasadnicze Utworzymy nowy schemat. Zaznaczamy opcję "Nowy schemat". w eksploratorze projektów i wybieramy Uwaga : Schemat jest to rysunek przedstawiający obiekty elektryczne i do nich podpięte. Ogólny ich opis to "Schematy zasadnicze". Za pomocą polecenia "Rysuj Rysuj" możemy tworzyć schematy elektryczne. Symbole elektryczne należy wstawiać bezpośrednio z eksploratora symboli. Plany instalacji Utworzymy nowy plan instalacji. Zaznaczamy opcję "Nowy schemat". w eksploratorze projektów i wybieramy Uwaga: Plan instalacji przedstawia rysunek i symbole elektryczne powiązane między sobą. Plany instalacji charakteryzują się skalą.. Za pomocą polecenia "Budynek Budynek" i "Kable Kable" możemy tworzyć rysunki instalacji elektrycznych. Symbole instalacyjne należy wstawiać bezpośrednio z eksploratora symboli. SeeBuildingLT Str. 7

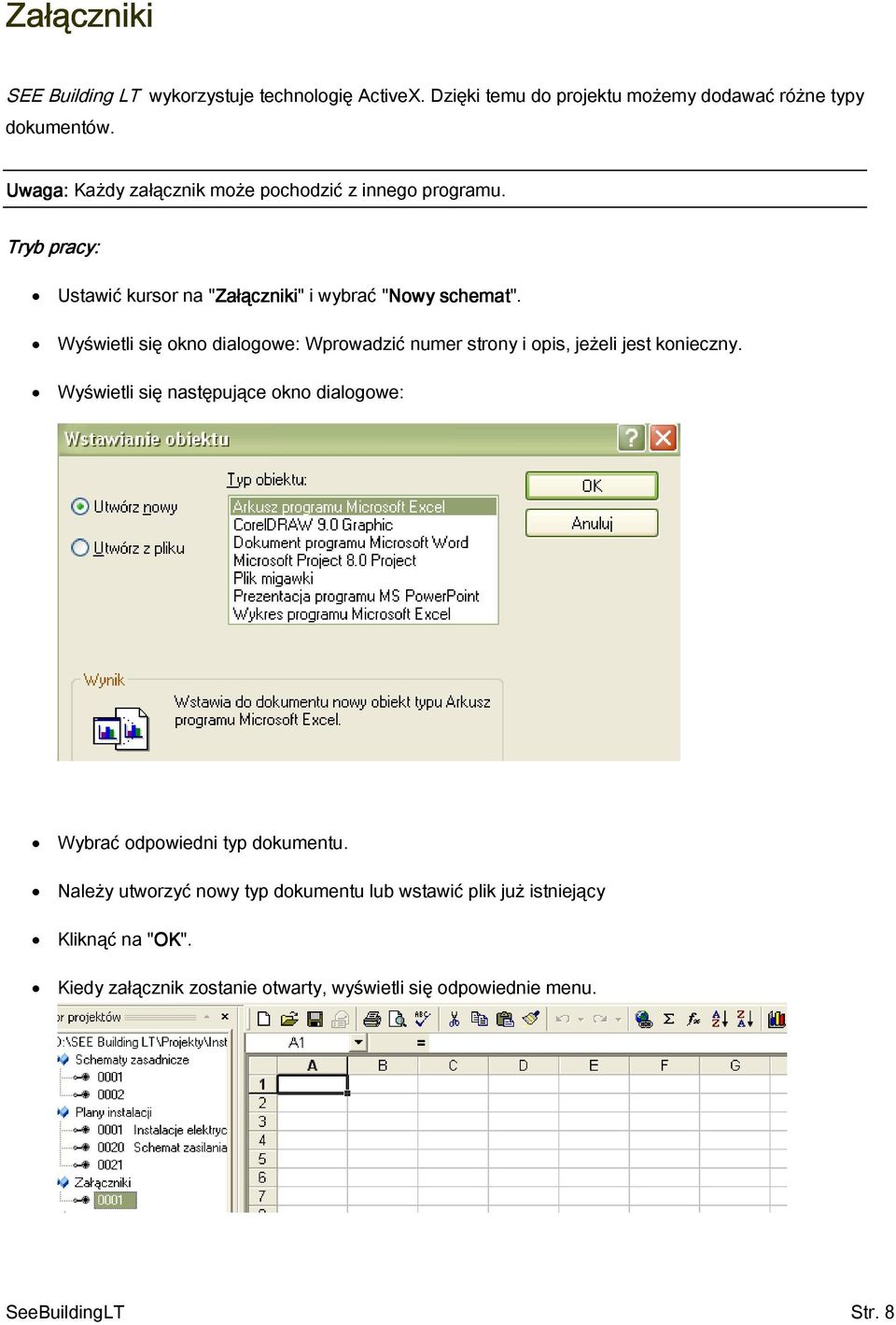

14 Załączniki SEE Building LT wykorzystuje technologię ActiveX. Dzięki temu do projektu możemy dodawać różne typy dokumentów. Uwaga: Każdy załącznik może pochodzić z innego programu. Ustawić kursor na "Załączniki Załączniki" i wybrać "Nowy schemat". Wyświetli się okno dialogowe: Wprowadzić numer strony i opis, jeżeli jest konieczny. Wyświetli się następujące okno dialogowe: Wybrać odpowiedni typ dokumentu. Należy utworzyć nowy typ dokumentu lub wstawić plik już istniejący Kliknąć na "OK OK". Kiedy załącznik zostanie otwarty, wyświetli się odpowiednie menu. SeeBuildingLT Str. 8

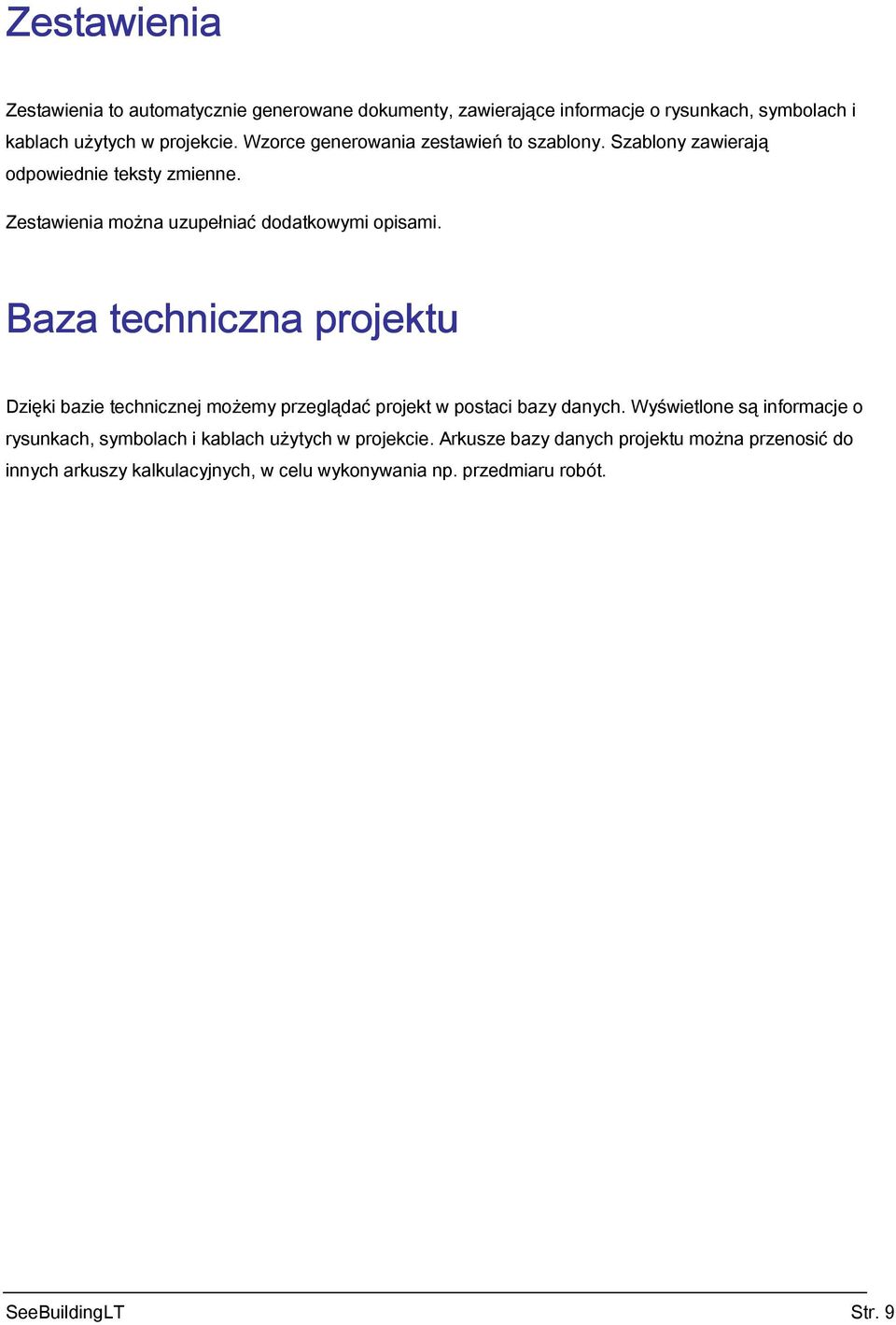

15 Zestawienia Zestawienia to automatycznie generowane dokumenty, zawierające informacje o rysunkach, symbolach i kablach użytych w projekcie. Wzorce generowania zestawień to szablony. Szablony zawierają odpowiednie teksty zmienne. Zestawienia można uzupełniać dodatkowymi opisami. Baza techniczna projektu Dzięki bazie technicznej możemy przeglądać projekt w postaci bazy danych. Wyświetlone są informacje o rysunkach, symbolach i kablach użytych w projekcie. Arkusze bazy danych projektu można przenosić do innych arkuszy kalkulacyjnych, w celu wykonywania np. przedmiaru robót. SeeBuildingLT Str. 9

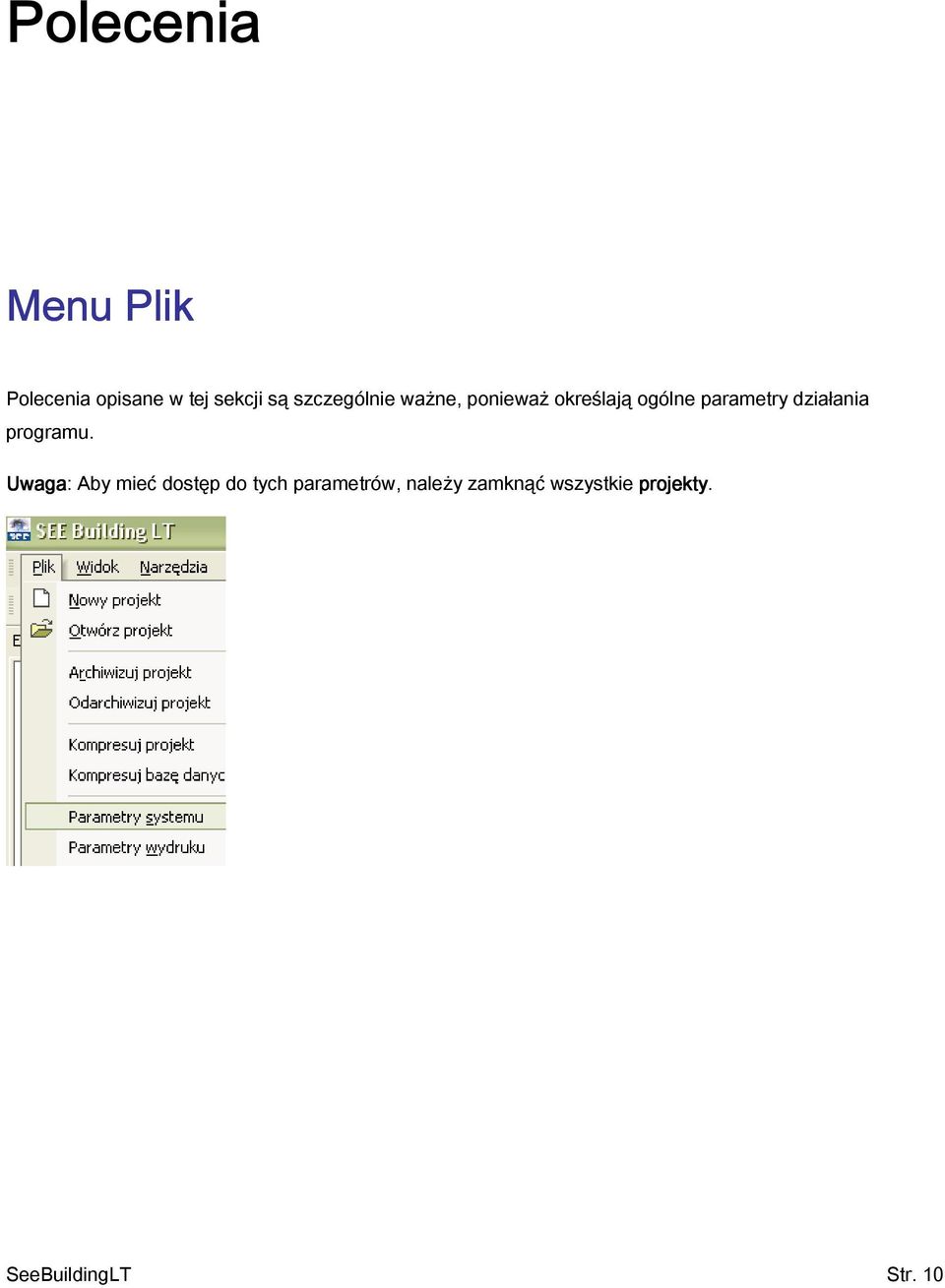

16 Menu Plik Polecenia opisane w tej sekcji są szczególnie ważne, ponieważ określają ogólne parametry działania programu. Uwaga: Aby mieć dostęp do tych parametrów, należy zamknąć wszystkie projekty. SeeBuildingLT Str. 10

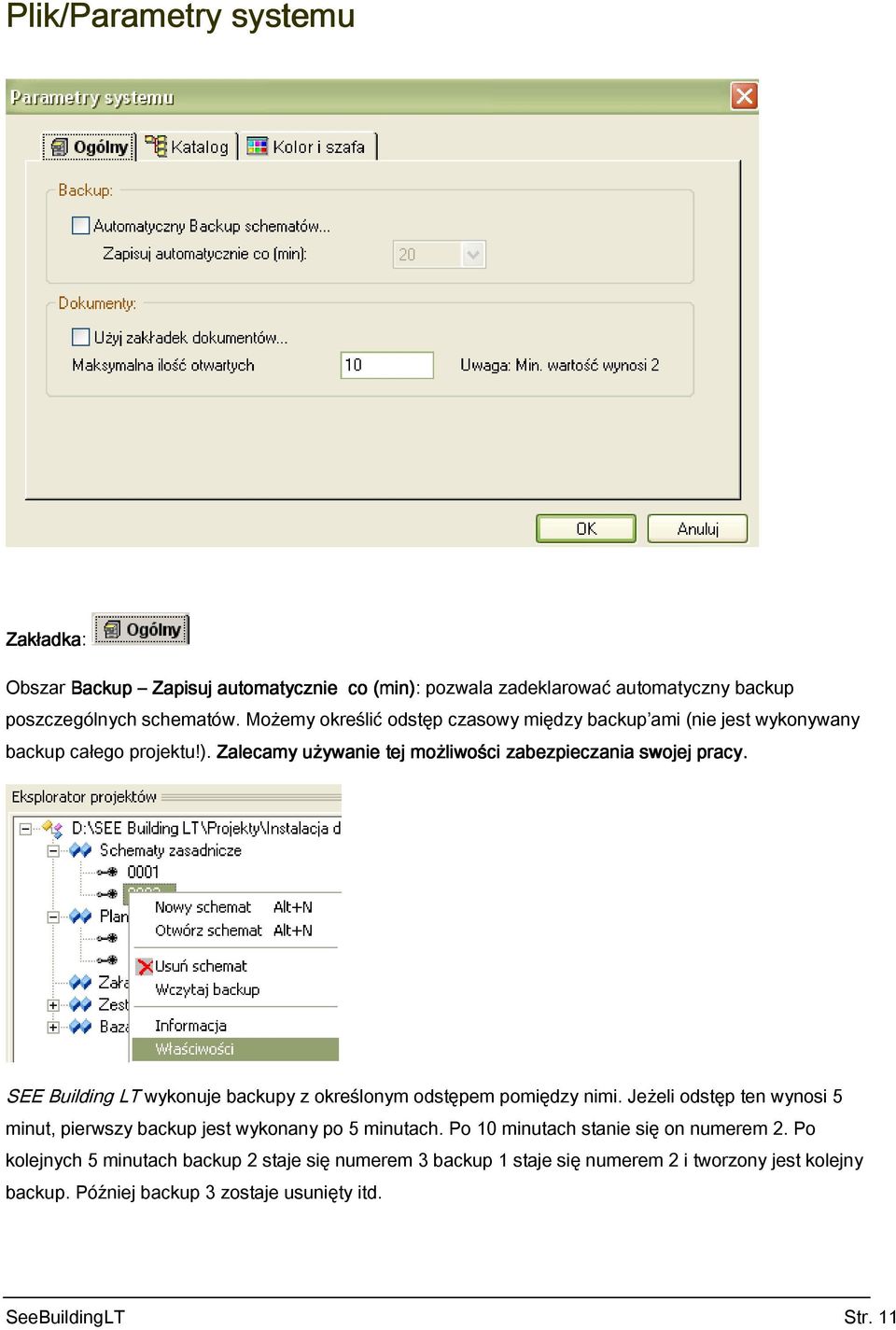

17 Plik/Parametry systemu Zakładka: Obszar Backup Zapisuj automatycznie co (min): pozwala zadeklarować automatyczny backup poszczególnych schematów. Możemy określić odstęp czasowy między backup ami (nie jest wykonywany backup całego projektu!). Zalecamy używanie tej możliwości zabezpieczania swojej pracy. SEE Building LT wykonuje backupy z określonym odstępem pomiędzy nimi. Jeżeli odstęp ten wynosi 5 minut, pierwszy backup jest wykonany po 5 minutach. Po 10 minutach stanie się on numerem 2. Po kolejnych 5 minutach backup 2 staje się numerem 3 backup 1 staje się numerem 2 i tworzony jest kolejny backup. Później backup 3 zostaje usunięty itd. SeeBuildingLT Str. 11

18 W celu wczytania backup u należy kliknąć prawym przyciskiem myszy na numer schematu. Po wyświetleniu się menu kontekstowego, należy wybrać polecenie "Wczytaj backup". Obszar Dokumenty Maksymalna ilość otwartych: określa maksymalną liczbę otwartych okien w programie. Przykład: "10" wskazuje, że w projekcie może zostać użytych 10 zakładek. Dokumenty Zakładki widoczne w programie na dole okna, jedna zakładka jeden rysunek. Zakładka: Obszar Ścieżki Projekty: określa folder, w którym będą zapisywane projekty. Szablony: określa folder, w którym znajdują się szablony. Symbole: określa folder, w którym znajdują się symbole. Uwaga 1: 1 Jeżeli program używamy na kilku komputerach, należy zapisać projekty, szablony i symbole na dysku sieciowym, aby wszyscy użytkownicy mieli do nich dostęp. Uwaga 2: 2 Katalog możemy wybrać bezpośrednio za pomocą ikony. Następujący przykład pokazuje jak wybrać folder Projekty. Aby poprawnie wybrać dany folder musi być on odpowiednio otwarty: Poprawnie: Niepoprawnie: Zakładka: Tutaj określamy kolory dla poszczególnych elementów okna graficznego programu. SeeBuildingLT Str. 12

19 Plik/Archiwizuj projekt To polecenie jest używane do archiwizacji projektów SEE Building LT. Zarchiwizowane projekty są skompresowane i posiadają rozszerzenie (*.cpa). Są one zapisane są w tym samym folderze, co projekty źródłowe. 1.) Zamknąć otwarte projekty (Plik/Zamknij/Projekt). 2.) Wybrać polecenie. 3.) Wskazać projekt do archiwizacji. 4.) Projekt zostaje skompresowany i zapisany. Zarchiwizowane projekty można odarchiwizować za pomocą polecenia Plik/Odarchiwizuj projekt. Plik/Odarchiwizuj projekt To polecenie odarchiwizowuje projekty spakowane za pomocą polecenia Plik/Archiwizuj projekt. Projekty zarchiwizowane w SEE Building LT są plikami, które należy odarchiwizować przed ponownym użyciem. Projekty te posiadają rozszerzenie (*.cpa) i zapisane są w tym samym katalogu co projekty źródłowe. 1.) Zamknąć otwarte projekty (Plik/Zamknij/Projekt). 2.) Wybrać polecenie. 3.) Wskazać projekt do odarchiwizowania (*.cpa). 4.) Projekt zostaje odarchiwizowny. Plik/Kompresuj projekt Wszystkie dane SEE Building LT są zapisane w bazie danych Microsoft Access. Kiedy pracujemy z SEE Building LT te pliki dekompresją się. To polecenie kompresuje plik zawierający projekt. SeeBuildingLT Str. 13

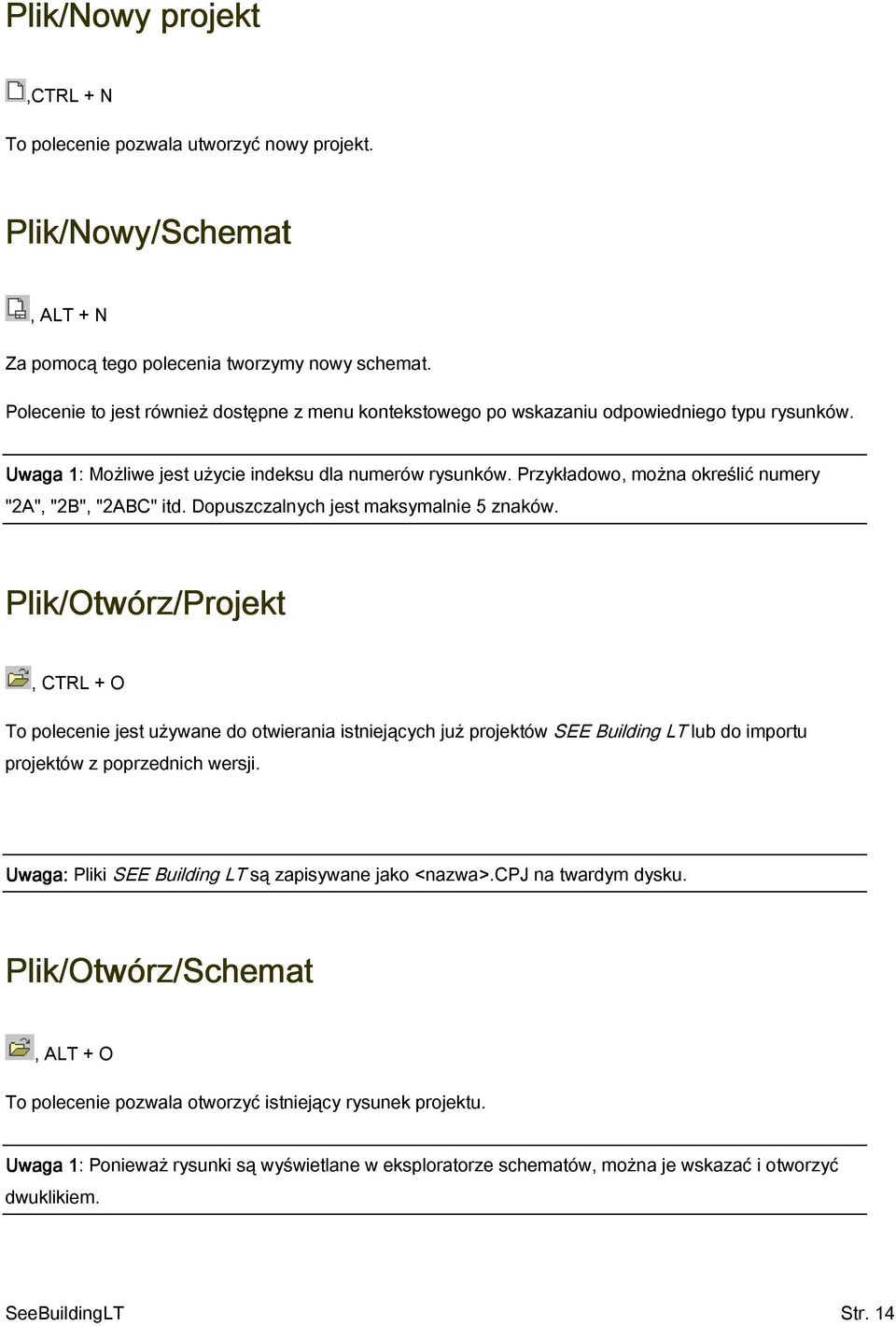

20 Plik/Nowy projekt,ctrl + N To polecenie pozwala utworzyć nowy projekt. Plik/Nowy/Schemat, ALT + N Za pomocą tego polecenia tworzymy nowy schemat. Polecenie to jest również dostępne z menu kontekstowego po wskazaniu odpowiedniego typu rysunków. Uwaga 1: 1 Możliwe jest użycie indeksu dla numerów rysunków. Przykładowo, można określić numery "2A", "2B", "2ABC" itd. Dopuszczalnych jest maksymalnie 5 znaków. Plik/Otwórz/Projekt, CTRL + O To polecenie jest używane do otwierania istniejących już projektów SEE Building LT lub do importu projektów z poprzednich wersji. Uwaga: Pliki SEE Building LT są zapisywane jako <nazwa>.cpj na twardym dysku. Plik/Otwórz/Schemat, ALT + O To polecenie pozwala otworzyć istniejący rysunek projektu. Uwaga 1: 1 Ponieważ rysunki są wyświetlane w eksploratorze schematów, można je wskazać i otworzyć dwuklikiem. SeeBuildingLT Str. 14

21 Przykład: W tym przykładzie dostępne są dwa schematy 0001 i Na jednym z nich można wykonać dwuklik. Plik/Otwórz/Szablon projektu (Arkusz formatowy) To polecenie otwiera arkusz formatowy (szablon schematu). Szablony schematów tworzone są za pomocą funkcji Plik/Zapisz jako/szablon schematu. Plik/Otwórz/Rysunek AutoCAD DWG/DXP/DXB To polecenie jest używane do importu plików DXP, AutoCAD -DWG i DXB do SEE Building LT. 1.) Utworzyć nowy schemat lub zaimportować rysunek AutoCAD a. 2.) Wybrać polecenie. Wyświetli się okno dialogowe: SeeBuildingLT Str. 15

22 3.) Określić różne parametry według własnych preferencji (patrz opis poniżej). 4.) Wybrać typ pliku za pomocą ikony "Pliki typu". 5.) Wybrać plik do importu klikając w polu Nazwa pliku. 6.) Kliknąć na "Otwórz Otwórz", aby zaimportować wybrany plik (lub wykonać dwuklik na tym pliku). 7.) Dialog zostanie zamknięty, kiedy import zostanie zakończony. W obszarze rysunkowym wyświetli się pobrany rysunek. Parametry Jeżeli zaznaczymy rysunek AutoCAD a usunie rysunek SEE Building LT. Aby uaktywnić parametryzację ręczną, sprawdzić czy opcja jest odznaczona. Obszar "Offset rysunku" pozwala określić nowe współrzędne dla importowanych schematów: (Dx,Dy) = (0,0). SeeBuildingLT Str. 16

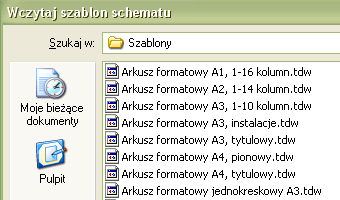

23 lub Wprowadzić skalę importowanego rysunku, określając parametry skali. lub Wybrać opcje dostosować zaimportowany rysunek do aktualnego schematu., aby Wybrać opcję "Uwzględnij warstwy rysunku", aby je zaimportować warstwy. Plik/Zamknij/Projekt To polecenie pozwala zamknąć aktywny projekt. Uwaga 1: 1 Podczas zamykania programu SEE Building LT wszystkie projekty zostają zamknięte. Uwaga 2: 2 Polecenie to można wybrać z menu kontekstowego, wskazując nazwę projektu. Plik/Zamknij/Schemat To polecenie pozwala zamknąć aktywny rysunek projektu. Plik/Zapisz CTRL + S To polecenie pozwala zapisać aktualny projekt. Plik/Zapisz jako/projekt To polecenie pozwala zapisać aktualny projekt pod inną nazwą. W ten sposób można utworzyć nowy projekt na podstawie starego. SeeBuildingLT Str. 17

24 Plik/Zapisz jako/szablon projektu To polecenie pozwala utworzyć nowy szablon projektu. Szablon jest projektem i zawiera wszystkie konieczne parametry. Każdy wykonany przez użytkownika projekt może być szablonem. Plik/Zapisz jako/szablon projektu (Arkusz formatowy) To polecenie pozwala zapisać aktualny rysunek jako arkusz formatowy (szablon schematu). Szablon może być otwarty za pomocą polecenia "Plik/Otwórz/Szablon schematu". Szablony schematów mogą być również później załadowane podczas tworzenia nowego schematu lub projektu. Plik/Zapisz jako/metapliki (*.emf) To polecenie zapisuje schemat jako ulepszony plik Windows (.EMP). Uwaga 1: 1 To polecenie pozwala zapisać rysunki w formacie EMP. Pormat EMP może być czytany przez większość programów graficznych. Plik/Zapisz jako/rysunek AutoCAD DWG/DXP/DXB To polecenie pozwala zapisać bieżący schemat w różnych formatach AutoCAD. 1.) Otworzyć rysunek przeznaczony do eksportu. 2.) Wybrać polecenie. Wyświetli się okno: SeeBuildingLT Str. 18

25 Uwaga: okno dialogowe może zawierać różne informacje. 3.) SEE Building LT proponuje nazwę pliku. Można zmienić tę nazwę poprzez wybór. 4.) Wybrać typ pliku pola "Zapisz jako typ::". Pormaty dostępne są po wybraniu ikony. 5.) Kliknąć na przycisk, aby określić parametry. 6.) Wprowadzić nazwę pliku do zapisu. 7.) Kliknąć na Zapisz. Opcje zaawansowane Po kliknięciu na przycisk wyświetli się odpowiednie okno: Kliknąć na ikonę, aby rozwinąć dany parametr. Parametry czcionek: Program daje możliwość przypisania czcionek z innego programu. Lewa kolumna dialogu zawiera listę czcionek na rysunku do eksportu. Nie istnieje żaden limit w przypisywaniu czcionek. Wszystkie czcionki SEE Buiding LT można zastąpić. Przykładowo czcionkę Windows można zastąpić czcionką wektorową i odwrotnie. Parametry wielkości czcionek: Tutaj określamy wielkość dla poszczególnych czcionek. "1,00" oznacza 100%, tzn. bez zmiany SeeBuildingLT Str. 19

26 wielkości. Pont_NonProportional_WidthPactor zastępuje teksty proporcjonalne SEE Building LT tekstami skalowalnymi (0,20 równa się 20%). Ustawienia: Exclude_NonTransparent_Objects_Ctrl: (True/Palse) "True" pomija obiekty nie przeźroczyste (na przykład obiekty instalacji domu i szafy). Exclude_Text_Position_Calculation_Ctrl: (True/Palse), "True" pozwala na obliczenie położenia tekstu. Ten parametr pozwala przenieść dokładnie położenie tekstu po eksporcie. "Palse" wyłącza obliczanie. Export_As_Paper_Space_Ctrl: (True/Palse) Tu określamy czy dane mają być wyeksportowane na obszar rysunku czy obszar modelu. True" = obszar rysunku, "Palse" = obszar modelu. (W systemie CAE obszar rysunku zawiera arkusz rysunkowy). Plik/Zapisz jako/projekt AutoCAD DWG/DXP/DXB To polecenie pozwala zapisać bieżący projekt w formacie AutoCAD. SeeBuildingLT Str. 20

27 Plik/Usuń schemat To polecenie pozwala usunąć bieżący rysunek. Uwaga 1: 1 Wskazany w eksploratorze rysunek możemy usunąć korzystając z menu kontekstowego lub po prostu możemy użyć klawisza Delete. Plik/Następny schemat, PAGE DOWN To polecenie pozwala przejść do następnego rysunku (dotyczy to tylko aktualnego typu rysunków np., Planów instalacji. Plik/Poprzedni schemat, PAGE UP To polecenie pozwala przejść do poprzedniego rysunku. Plik/Informacja/Projekt To polecenie otwiera okno dialogowe, w którym możemy wpisać ogólne informacje o projekcie. Uwaga: Przed wybraniem tego polecenia należy zaznaczyć projekt w eksploratorze. Plik/Informacja/Schemat To polecenie wyświetla tylko informacje dotyczące bieżącego schematu. Uwaga: Przed wybraniem tego polecenia należy wybrać schemat. SeeBuildingLT Str. 21

28 Uwaga: Okno może zawierać różne informacje. Schemat: Indeks: Data utworzenia schematu: Schemat utworzył: Opis strony : Pole to zawiera numer schematu. Opcja uzupełniająca numer schematu na przykład "A". Data utworzenia schematu: SEE Building LT wprowadza automatycznie datę, którą można skorygować ręcznie. Imię i nazwisko projektanta. Miejsca na opisy schematów. Plik/Właściwości/Moduł (Schematy zasadnicze) To polecenie pozwala określić arkusz formatowy, używany dla rysunków typu Schematy zasadnicze. Należy zaznaczyć Schematy zasadnicze w eksploratorze i wybrać polecenie. W ten sposób można np. wybrać arkusz ze stroną tytułową przy rozpoczęciu projektu, a następnie Arkusz z podziałem na kolumny, na którym stworzymy rysunek automatyki. Polecenie jest także dostępne z menu podręcznego. SeeBuildingLT Str. 22

29 Plik/Właściwości/Moduł (Plany instalacji) To polecenie pozwala określić arkusz formatowy, używany dla rysunków typu Plany instalacji. Należy zaznaczyć Plany instalacji i wybrać polecenie. W ten sposób można np. wybrać arkusz ze stroną tytułową przy rozpoczęciu projektu, a następnie Arkusz przeznaczony do rysowania instalacji. Polecenie jest także dostępne z menu podręcznego. Plik/Właściwości/Schemat (Schematy zasadnicze) To polecenie pozwala określić właściwości rysunku dla rysunków typu Schematy zasadnicze. Należy zaznaczyć dany Schemat zasadniczy w eksploratorze i wybrać polecenie. By polecenie było aktywne, najpierw musimy otworzyć schemat. SeeBuildingLT Str. 23

30 Liczba kolumn schematu: Numer w pierwszej kolumnie (0, 1): Położenie pierwszego górnego potencjału: Położenie pierwszego dolnego potencjału: Lewy margines: Prawy margines: Margines lewej kolumny: Margines prawej kolumny: Odległość najniższego potencjału od adresu zestyku: Określa liczbę kolumn użytych na schemacie. Wskazuje, że numerem pierwszej kolumny jest "0" lub "1". Nie używane w SEE Building LT Nie używane w SEE Building LT Nie używane w SEE Building LT Nie używane w SEE Building LT Nie używane w SEE Building LT Nie używane w SEE Building LT Nie używane w SEE Building LT Rozszerzenie X schematu X (mm) (420 mm dla formatu A3) Rozszerzenie Y schematu Y (mm) (297 mm dla formatu A3) Rozmiar siatki X: Rozmiar siatki Y: Zalecane jest używanie o rozmiarze 5mm Zalecane jest używanie o rozmiarze 5mm Skala: Skala dla schematu. Używamy skali 1:1. SeeBuildingLT Str. 24

31 Skalowanie symbolu: Początek siatki X Początek siatki Y Nie używana dla schematów zasadniczych. Najczęściej używamy skali 1:1. Określa współrzędną X początku siatki. Określa współrzędną Y początku siatki. Orientacja siatki X Określa rozmiar siatki pomocniczej w X. Orientacja siatki Y Określa rozmiar siatki pomocniczej w Y. Drukuj poziomo Zmień współczynnik, aby drukować linię Mierz w calach Po zaznaczeniu tej opcji, schemat jest drukowany poziomo, jeżeli w menu Drukuj jest zaznaczona opcja "Użyj opcji rysunku podczas drukowania". Nie używane w SEE Building LT Po zaznaczeniu tej opcji, wymiary będą wyświetlane w calach. Uwaga 1: 1 Wartości mogą być różne dla każdego schematu lub projektu. Plik/Właściwości/Schemat (Plany instalacji) To polecenie pozwala określić właściwości rysunku dla planów instalacji. Należy zaznaczyć dany Plan instalacji w eksploratorze i wybrać polecenie. By polecenie było aktywne, najpierw musimy otworzyć dany plan. Standardowa grubość ściany: Odstęp komponentu od ściany: Odstęp komponentów od siebie: Tutaj określamy grubość ściany, która jest proponowana za pomocą polecenia Budynek/Ściany/Wstaw. Grubość ta może zostać zmodyfikowana przed narysowaniem. Jeżeli będziemy chcieli umieścić symbol koło ściany, zostanie on automatycznie umieszczony w określonej tutaj odległości od ściany. Określa odległość kolejnego symbolu od ściany, względem symbolu już wstawionego SeeBuildingLT Str. 25

32 ściany, względem symbolu już wstawionego przy ścianie. Standardowa wysokość symbolu: Standardowa wysokość kabla: Wysokość umieszczenia elementu na planie instalacji (współrzędna Z). Jest ona automatycznie przypisywana do symboli jako wartość tekstowa. Możliwe jest również określenie, na jakiej wysokości ma być zainstalowany kabel. Rozszerzenie X schematu X (mm) (420 mm dla formatu A3) Rozszerzenie Y schematu Y (mm) (297 mm dla formatu A3) Rozmiar siatki X: Rozmiar siatki Y: Zalecane jest używanie o rozmiarze 5mm Zalecane jest używanie o rozmiarze 5mm Skala: Skala dla planów. Najczęściej 1:50, 1: 100. Skalowanie symbolu: Początek siatki X Początek siatki Y Do skalowania aparatury elektrycznej wstawianej na plan. Określa współrzędną X początku siatki. Określa współrzędną Y początku siatki. Orientacja siatki X Określa rozmiar siatki pomocniczej w X. Orientacja siatki Y Określa rozmiar siatki pomocniczej w Y. Drukuj poziomo Zmień współczynnik, aby drukować linię Mierz w calach Po zaznaczeniu tej opcji, schemat jest drukowany poziomo, jeżeli w menu Drukuj jest zaznaczona opcja "Użyj opcji rysunku podczas drukowania". Nie używane w SEE Building LT Po zaznaczeniu tej opcji, wymiary będą wyświetlane w calach. Uwaga 1: 1 Właściwości mogą być różne dla każdego planu instalacji. SeeBuildingLT Str. 26

33 Plik/Regeneruj bazę danych Wszystkie dane w SEE Building LT są zapisane jako złożone pliki Windows za pomocą bazy danych Microsoft Access. To polecenie uaktualnia bazę danych Microsoft Access. Plik/Parametry wydruku To polecenie pozwala modyfikować parametry wydruku (standardowe parametry Windows). Za pomocą tego polecenia można wybrać również inną drukarkę. Plik/Drukuj, CTRL + P To polecenie pozwala drukować bieżący schemat, wybrany schemat lub cały projekt. Nazwa: Za pomocą ikony zainstalowaną drukarkę. możemy wybrać Uaktualnij drukowane strony: Teksty schematu (na przykład data, godzina wydruku, liczba wydrukowanych stron, itd.) są automatycznie uaktualniane przed wydrukiem. Drukuj do pliku: Wydruk dostajemy w postaci pliku a nie rysunku z drukarki. Można wprowadzić nazwę tego pliku. Drukuj w kolorze: Ten parametr jest aktualny tylko w przypadku wybrania kolorowej drukarki. Odwróć kolejność stron: Wybrane schematy są drukowane w odwrotnej kolejności. Użyj opcji rysunku podczas drukowania: każdy schemat jest drukowany w sposób określony we właściwościach rysunku. Jeżeli ta opcja nie jest aktywna, schemat zostanie wydrukowany zgodnie z bieżącymi ustawieniami systemu. SeeBuildingLT Str. 27

34 Drukuj bieżący fragment rysunków: Za pomocą tej opcji można wydrukować wybraną część rysunku. Drukuj linie przewodnie: Jeśli używamy linii przewodnich (polecenie Rysuj/linia przewodnia), to możemy określić, aby były drukowane. Skala rysunku/drukuj w skali: Przy skali ustawionej na 0, rysunek jest umieszczany w obrębie obszaru do wydruku. Natomiast, jeśli ustawimy Skalę rysunku = 1 a Drukuj w skali = 2, to wtedy program wtedy zmniejsza rozmiar rysunku o 50 % na wydruku (skala 1:2). Margines lewy, prawy, górny, dolny: Można wprowadzić margines względem arkusza kartki, na której rysunek będzie drukowany. Kopie ilość kopii Tutaj określamy ilość kopii. Zakres wydruku: "Aktywny schemat" program drukuje tylko bieżący schemat. "Wszystko Wszystko" program drukuje wszystkie schematy projektu. "Wybór Wybór" pozwala wybrać schematy z projektu. Do selekcji można użyć również standardowych skrótów Windows: SHIPT "Jeden schemat po drugim", CTRL kilka schematów naraz lub CTRL+A wszystkie schematy. Wybrać parametry, a następnie kliknąć na "OK", aby rozpocząć drukowanie. SeeBuildingLT Str. 28

35 Plik/...<nazwa projektu> Jest to miejsce, w którym widać 4 ostatnio otwarte projekty. W celu otwarcia dowolnego z nich, wystarczy na niego kliknąć. Plik/Zakończ ALT + P4 To polecenie pozwala zakończyć i zamknąć program SEE Building LT. SeeBuildingLT Str. 29

36 Menu Okno Okno/Kaskada Polecenie to pozwala ułożyć okna z rysunkami w postaci kaskady. Okno/Poziomo Polecenie to pozwala na ułożenie okien z rysunkami poziomo. Okno/Rozmieść ikony Jeżeli okna są zminimalizowane, można zorganizować (poprzesuwać, zmniejszyć/zwiększyć rozmiar) ikony z rysunkami. Menu Edycja Edycja/Anuluj, CTRL + Z To polecenie pozwala anulować ostatnio wykonane polecenia. Edycja/Ponów, CTRL + Y To polecenie pozwala powtórzyć ostatnie operacje. SeeBuildingLT Str. 30

37 Edycja/Wytnij CTRL + X To polecenie pozwala na przesunięcie elementu z jednego miejsca w inne na tym samym schemacie lub innym oraz na wycięcie fragmentu rysunku. 1.) Zaznaczyć elementy. Wybrać polecenie "Wytnij". 2.) Umieścić kursor w miejscu, gdzie chcemy wstawić element (na tym samym schemacie lub innym). Wybrać polecenie "Wklej" lub Ctrl+V. Elementy można wklejać wiele razy w różnych miejscach. Edycja/Kopiuj, CTRL + C To polecenie pozwala kopiować elementy na tym samym lub na innym schemacie. 1.) Zaznaczyć elementy do kopiowania. Wybrać polecenie "Kopiuj" 2.) Umieścić kursor w miejscu, gdzie chcemy wstawić element. Wybrać polecenie "Wklej". Elementy można kopiować wiele razy w różnych miejscach. Edycja/Wklej, CTRL + V To polecenie pozwala wkleić elementy skopiowane do schowka za pomocą poleceń Kopiuj i Wytnij. 1.) Wskazać miejsce, gdzie zawartość schowka ma być wstawiona. 2.) Wybrać polecenie "Wklej", lub użyć klawiszy CTRL + V Edycja/Kopiuj do schowka To polecenie pozwala kopiować całe rysunki lub ich fragmenty do innych aplikacji np. Word. SeeBuildingLT Str. 31

38 1.) Wybrać rysunek lub jego fragment. 2.) Wybrać polecenie. 3.) Uruchomić program Word. 4.) Wkleić rysunek za pomocą Ctrl + V. Edycja/Wstaw BMP To polecenie pozwala wstawić na rysunki obiekty graficzne z następującymi rozszerzeniami: 1.) Wybrać rysunek, na którym chcemy wstawić grafikę. 2.) Wybrać polecenie. Określić obszar, który ma zajmować grafika. 3.) Wybrać typ pliku do wstawienia. 4.) Wskazać folder, gdzie znajduje się grafika. 5.) Wybrać ją za pomocą dwukliku. 6.) Umieścić na schemacie. Edycja/Wstaw obiekt OLE To polecenie pozwala wstawić na rysunki obiekty OLE. Obiekty OLE są to rysunki, obrazy, litery itd. związane z inną aplikacją Windows, zainstalowaną na komputerze. SeeBuildingLT Str. 32

39 1.) Wybrać polecenie. Określić obszar obiektu OLE. Wyświetli się okno: 2.) Wybrać "Utwórz nowy" lub "Utwórz z pliku". Jeżeli wybierzemy "Utwórz nowy", należy wybrać wymagany typ pliku z wyświetlonej listy. Jeżeli wybierzemy "Utwórz z pliku", należy najpierw wybrać folder, a następnie plik. W tym przypadku należy określić, czy plik ma być powiązany czy nie. Uwaga: Okno to może zawierać różne informacje, w zależności od zainstalowanych programów. 3A.) Zaznaczyć opcję "Utwórz nowy", aby utworzyć nowy obiekt. Lista w oknie dialogowym informuje, jaki obiekt może być wstawiony na rysunek. Wybrać typ i kliknąć, aby uruchomić żądaną aplikację. Zaznaczyć opcję Wyświetl jako ikonę, aby wyświetlić ikonę zamiast obecnej zawartości. 3B.) Kliknąć na "Utwórz z pliku", aby wstawić istniejący obiekt na podstawie pliku. Wyświetli się następujący dialog: SeeBuildingLT Str. 33

40 Kliknąć na "Przeglądaj", aby wybrać plik. Zaznaczyć opcję Wyświetl jako ikonę oraz Połącz, aby utworzyć połączenie do pliku źródłowego. Jeżeli zostanie utworzone powiązanie do obiektu, to obiekt będzie zawsze uaktualniany. Uwaga: Jeżeli aktywna jest opcja "Połącz", zalecane jest przesunięcie pliku OLE do folderu aktywnego projektu, ponieważ SEE Building LT standardowo przeszukuje ten folder. 4.) Kliknąć na "OK OK", aby wstawić obiekt. Obiekt został wprowadzony na rysunek. Aby zmodyfikować formę i rozmiar bmp, najpierw należy uaktywnić polecenie. Edycja/Wybierz To polecenie pozwala wybierać i zaznaczać elementy. Możliwe jest zaznaczenie jednego, kilku elementów lub całego schematu. Wybrane elementy są zaznaczone na ekranie innym kolorem. Standardowo zaznaczone elementy wyświetlają się na czerwono. Kolor ten jednak można zmienić za pomocą polecenia "Plik/Parametry systemu" (po zamknięciu projektu). Informacje ogólne: Program używa metody wybór - akcja. Oznacza to, że najpierw należy wybrać element do przetwarzania. Następnie należy wybrać sposób przetwarzania tego elementu. Przykładowo, aby kopiować, wycinać lub przesuwać elementy, należy je wpierw zaznaczyć, a następnie wybrać odpowiednie polecenia. Elementy SeeBuildingLT Str. 34

41 Elementy w SEE Building LT mogą być liniami, okręgami, symbolami, komponentami, połączeniami, potencjałami, kablami itd. Program daje możliwość ich przetwarzania oddzielnie lub razem. Przy odrobinie praktyki można szybko nauczyć się różnych rutynowych operacji takich jak jednoczesny wybór kilku elementów, a następnie odznaczenie elementów, które nie będą przetwarzane. Uwaga 1: 1 Aby zaznaczyć więcej elementów należy użyć klawisza CTRL. Uwaga 2: 2 Jeżeli chcemy anulować wybór należy użyć klawisza SHIPT. Edycja/Zaznacz w grupie P5 To bardzo ważne polecenie pozwala zaznaczyć elementy w grupie (np. oznaczenie w symbolu). Po zaznaczeniu np. oznaczenia P1, możemy go przesunąć w inne miejsce, zmienić atrybuty tekstowe oznaczenia itd.. Przykład 1 Ma zostać usunięta linia istniejąca w symbolu: 1.) Wybrać polecenie (lub użyć klawisz P5). 2.) Wybrać linię, która jest pojedynczym elementem w symbolu. Linia zostaje zaznaczona na czerwono. 3.) Użyć klawisza "Delete Delete", aby usunąć linię. Przykład 2 Użytkownik musi przesunąć oznaczenie silnika M1. Ma zostać usunięta linia istniejąca w symbolu: 1.) Wybrać polecenie (lub użyć klawisz P5). 2.) Wskazać oznaczenie M1. SeeBuildingLT Str. 35

42 3.) Wskazać oznaczenie M1. 4.) Wybrać z menu kontekstowego Przesuń, wskazać punkt bazowy i docelowy lewym klawiszem. 5.) Oznaczenie jest przesunięte w inne miejsce. Edycja/Zaznacz komponent P6, CTRL + SHIPT To polecenie pozwala zaznaczyć wybrany symbol (komponent), aby przeprowadzać na nim określone operacje. SeeBuildingLT Str. 36

43 Edycja/Zaznacz wszystko CTRL + A To polecenie pozwala zaznaczyć wszystkie elementy umieszczone na rysunku, łącznie z arkuszem formatowym. Edycja/Odznacz CTRL + B To polecenie pozwala odznaczyć wybrane elementy. Edycja/Zaznacz/... Jest to grupa poleceń do operacji na zaznaczonych elementach rysunku. Należy wpierw zaznaczyć elementy, a następnie wybrać odpowiednie polecenie. Edycja/Zaznacz/Grupuj... Ctrl+G To polecenie pozwala zgrupować różne elementy (linie, okręgi, itd.). W ten sposób tworzy się symbole i bloki. Grupowanie elementów w nowy symbol: 1.) Narysować prostokąt. 2.) Zaznaczyć go. 3.) Wybrać polecenie. Wyświetli się okno: SeeBuildingLT Str. 37

44 4.) Wskazać odpowiednią definicję np. Cewka. 5.) Kliknąć "OK OK". 6.) Elementy zostały połączone w symbol o specyficznych właściwościach. 7.) Określić prefiks oznaczenia symbolu np. K. Symbol może być zapisany w bibliotece Symboli. 1.) Zaznaczyć symbol. 2.) Przesunąć symbol do biblioteki symboli (biblioteka musi być otwarta). SeeBuildingLT Str. 38

45 3.) Wyświetli się okno dialogowe: 4.) Wprowadzić nazwę symbolu i opis. 5.) Symbol zostanie zapisany w bibliotece i może być używany w projektach. Grupowanie elementów w nowy blok: 1.) Zaznaczyć elementy, które mają się znaleźć w bloku typowym np. 2.) Wybrać polecenie. Wyświetli się okno: SeeBuildingLT Str. 39

46 3.) Kliknąć "OK OK". 4.) Elementy zostały połączone w blok. Blok może być zapisany w bibliotece Symboli. 1.) Zaznaczyć blok. 2.) Przesunąć blok do nowego folderu symboli w bibliotece symboli (biblioteka musi być otwarta). 3.) Wyświetli się okno dialogowe, w którym wprowadzamy nazwę bloku i opis. 4.) Blok zostanie zapisany w bibliotece i może być używany w projektach. Edycja/Zaznacz/Rozgrupuj Alt+G Jeśli chcemy rozgrupować symbol lub blok, to należy tego użyć polecenia. 1.) Wskazać element do rozgrupowania. Aby wybrać więcej elementów lub grup należy użyć klawisz SHIPT podczas wybierania. 2.) Wybrać polecenie lub wybrać z klawiatury Alt+G. 3.) Symbol lub blok zostanie rozgrupowany na poszczególne elementy. Każdy z tych elementów może być przetwarzany oddzielnie. Edycja/Zaznacz/Dodaj do grupy To polecenie może być używane do dodawania poszczególnych elementów do istniejących już grup. Przykładowo możemy dodać grafikę lub tekst do istniejącej grupy lub istniejącego symbolu. Dodane elementy staną się częścią grupy. SeeBuildingLT Str. 40

47 1.) Wskazać elementy do dodania. Aby wybrać więcej elementów należy użyć klawisz SHIPT podczas wybierania. 2.) Wybrać polecenie. 3.) Wskazać grupę, do której chcemy dodać te elementy. Edycja/Zaznacz/Przesuń To polecenie pozwala przesunąć zaznaczone elementy. 1.) Wybrać elementy do przesunięcia za pomocą. 2.) Wybrać polecenie. 3.) Umieścić elementy w nowym miejscu. Edycja/Zaznacz/Kopiuj To polecenie pozwala skopiować zaznaczone elementy. 1.) Zaznaczyć elementy do kopiowania. 2.) Wybrać polecenie. 3.) Umieścić wybrane elementy na schemacie. Edycja/Zaznacz/Obróć To polecenie pozwala obracać zaznaczone elementy. 1.) Zaznaczyć elementy do obrotu 2.) Wybrać polecenie. SeeBuildingLT Str. 41

48 3.) Wskazać pierwszy punkt obrotu. 4.) Określić oś obrotu. 5.) Elementy możemy obracać za pomocą myszy lub klawiatury. Edycja/Zaznacz/Skaluj To polecenie pozwala zmienić rozmiar zaznaczonych elementów. 1.) Zaznaczyć elementy. 2.) Wybrać polecenie. 3.) Wybrać punkt współczynnika skali. 4.) Elementy możemy skalować za pomocą myszy lub klawiatury. Edycja/Zaznacz/Lustro To polecenie pozwala na odbicie lustrzane zaznaczonych elementów. 1.) Zaznaczyć elementy. 2.) Wybrać polecenie. 3.) Kliknąć punkt wstawienia. 4.) Wskazać oś symetrii. Edycja/Zaznacz/Usuń To polecenie usuwa zaznaczone elementy. Jeżeli zaznaczony jest cały schemat, zostanie również usunięty. SeeBuildingLT Str. 42

49 Edycja/Zaznacz/Zaokrąglij To polecenie pozwala zaokrąglić zaznaczony kąt. 1.) Wskazać elementy, pomiędzy którymi ma zostać wykonane zaokrąglenie. 2.) Wybrać polecenie. 3.) Wprowadzić R promień w mm. Promień ten przedstawia promień fikcyjnego okręgu. Przykład: zaokrąglenie 5 mm między dwoma liniami. Edycja/Zaznacz/Pazuj To polecenie pozwala fazować zaznaczone elementy. 1.) Wskazać elementy, między którymi ma zostać wykonane fazowanie. 2.) Wybrać polecenie. 3.) Wprowadzić odległość w mm. Przykład: fazowanie 5 mm między liniami: Edycja/Zaznacz/Właściwości To polecenie pozwala modyfikować zaznaczone elementy (rodzaj, szerokość, kolor kreski, jak również styl kreskowania). SeeBuildingLT Str. 43

50 1.) Zaznaczyć elementy do modyfikacji. 2.) Wybrać polecenie. 3.) Jeżeli zostanie zaznaczony pojedynczy element, wyświetli się następujące okno dialogowe: Dla kilku zaznaczonych elementów, wyświetli się następujące okno dialogowe: 4.) Określić nowe parametry. 5.) Wybrać właściwości, które chcemy zmodyfikować: 6.) Kliknąć na "OK OK". Uwaga 1: 1 Właściwości elementu można zmieniać również za pomocą dwukliku wykonanego na elemencie. SeeBuildingLT Str. 44

51 Edycja/Wyrównaj/Góra poziom To polecenie pozwala wyrównać w poziomie zaznaczone symbole, względem symbolu górnego. 1.) Wstawić 3 symbole na różnych wysokościach. 2.) Zaznaczyć symbole do wyrównania. 3.) Wybrać polecenie. 3.) Zaznaczone symbole są wyrównywane w linii poziomej, wyrównane do współrzędnej Y pierwszego symbolu z lewej strony na górze. SeeBuildingLT Str. 45

52 Edycja/Wyrównaj/Poziome centrum To polecenie pozwala wyrównać w poziomie zaznaczone symbole, względem symbolu centralnego. Edycja/Wyrównaj/Dół poziom To polecenie pozwala wyrównać w poziomie zaznaczone symbole, względem symbolu dolnego. Edycja/Wyrównaj/Lewo pion To polecenie pozwala wyrównać w pionie zaznaczone symbole, względem symbolu lewego. Edycja/Wyrównaj/Pionowy centralny To polecenie pozwala wyrównać w pionie zaznaczone symbole, względem symbolu centralnego. Edycja/Wyrównaj/Prawo pion To polecenie pozwala wyrównać w pionie zaznaczone symbole, względem symbolu prawego. SeeBuildingLT Str. 46

53 Edycja/Zmień element/przerwij To polecenie pozwala przerwać elementy. 1.) Wybrać polecenie. 2.) Zaznaczyć element. 3.) Wskazać pierwszy punkt cięcia. 4.) Wskazać drugi punkt cięcia. 5.) Element jest przerwany między dwoma punktami. Edycja/Zmień element/przedłuż To polecenie pozwala przedłużyć elementy do wskazanego elementu. 1.) Wybrać polecenie. 2.) Wskazać element docelowy. 3.) Wskazać elementy do przedłużenia. 4.) Element jest przedłużony do elementu docelowego. Edycja/Zmień element/obetnij To polecenie pozwala podzielić elementy w stosunku do innego elementu, który przez nie przechodzi. 1.) Wybrać polecenie. 2.) Zaznaczyć element, którego boki chcemy rozciąć. Elementy są wyświetlane na czerwono jak podczas wyboru. 3.) Wskazać linię tnącą. SeeBuildingLT Str. 47

54 Edycja/Zmień element/dołącz To polecenie pozwala dołączyć dwie linie. 1.) Wybrać polecenie. 2.) Wskazać linię, do której chcemy dołączyć. 3.) Wskazać linię, którą chcemy dołączyć. 4.) Linie są przedłużane lub ucinane do powstałego ich punktu przecięcia. Uwaga 1: 1 Nawet, jeżeli punkt przecięcia znajduje się na zewnątrz obszaru ekranu, linie są zawsze przedłużane. Uwaga 2: 2 Gdy punkt przecięcia jest na zewnątrz obszaru ekranu, a linie są dołączone, użyć polecenia "Widok/Wszystkie elementy", aby wyświetlić rezultat. SeeBuildingLT Str. 48

55 Edycja/Debugger CTRL+D Polecenie DEBUGGER pozwala wyświetlić wewnętrzną strukturę elementów w projekcie. 1.) Wybrać polecenie. 2.) Wskazać element na rysunku, który nas interesuje. 3.) W oknie zostanie wyświetlona informacja o np. nazwie tekstu zmiennego użytego w danym symbolu, końcówkach itd.. 4.) Jest to dobry sposób na zaznajomienie się z ideą programu. SeeBuildingLT Str. 49

56 Menu Widok Widok/Paski narzędzi To polecenie pozwala włączyć/wyłączyć paski narzędziowe programu. Menu można dostosować do własnych potrzeb. Widok/Paski narzędzi/dostosuj Pozwala na dostosowanie interfejsu do własnych potrzeb, na przykład można zmieniać menu sy, paski narzędziowe, określić skróty klawiszowe itd.. Widok/Zoom pełny P3 To polecenie pozwala zobaczyć całość schematu na ekranie. Widok/Zoom okno P4 To polecenie pozwala powiększyć część rysunku. Widok/Odśwież Ctrl+P1 To polecenie pozwala na odświeżenie schematu. SeeBuildingLT Str. 50

57 Widok/Siatka Shift+Alt+G To polecenie pozwala włączyć lub wyłączyć siatkę. Dostępne są następujące wielkości siatki: Za pomocą opcji "Inny" można zadeklarować inne parametry siatki. Dla schematów zasadniczych zalecane jest używanie rozmiaru 5 mm. Widok/Grubość linii Aby przyspieszyć wyświetlanie na ekranie, wszystkie elementy są wyświetlane w standardowej grubości. To polecenie wyświetla rzeczywistą grubość (w mm) linii dla każdego elementu rysunku. SeeBuildingLT Str. 51

58 Widok/Wewnętrzne połączenie Generalnie końcówki symboli nie są widoczne. To polecenie wyświetla końcówki symboli. Widok/Punkty zaczepienia Alt+S To polecenie pozwala włączyć punkty konstrukcyjne elementów i rysować linie i kable pomiędzy widocznymi punktami konstrukcyjnymi. 1.) Wybrać polecenie np. Rysuj/Linia. 2.) Wybrać polecenie Widok/Punkty zaczepienia. Środek linii jest znaczony jako trójkąt: Zakończenia obiektu zaznaczone są kwadratem: Przecięcia zaznaczone są krzyżykiem: Środek okręgu zaznaczony jest kółkiem. SeeBuildingLT Str. 52

59 Widok/Znaczniki wybranych elementów Alt+T To polecenie pozwala włączyć znaczniki (obrys) elementów i zmieniać ich rozmiar. Kiedy obrys jest aktywny, można bezpośrednio zmieniać rozmiar poprzez ich rozciąganie. Uwaga: Działanie na elementach z wyświetlonymi znacznikami jest łatwe, ale nie precyzyjne. Widok/Wszystkie elementy Od czasu do czasu elementy są umieszczane nieprawidłowo poza obszarem graficznym. To polecenie wyświetla wszystkie elementy rysunku nawet, jeśli niektóre elementy znajdują się poza obszarem arkusza formatowego. Menu Rysuj Rysuj/1 Potencjał CTRL+1 (Schematy zasadnicze) To polecenie pozwala na wstawienie połączeń na schematy zasadnicze. Program wprowadza automatycznie węzły połączeń. Rysuj/Linia Shift+L To polecenie pozwala rysować linie. Dla linii określamy różne parametry jak styl, grubość, kolor i warstwa. 1.) Wybrać polecenie. 2.) Wskazać pierwszy i drugi punkt. SeeBuildingLT Str. 53

60 Rysuj/Prostokąt Shift+R To polecenie pozwala rysować prostokąty. 1.) Wybrać polecenie. 2.) Wskazać dwa punkty prostokąta. Rysuj/Okrąg Shift+C To polecenie pozwala rysować okręgi. 1.) Wybrać polecenie. 2.) Wskazać środek i promień okręgu. Rysuj/Ruk Shift+B To polecenie pozwala rysować łuki. 1.) Wybrać polecenie. 2.) Wskazać 3 punkty: środek okręgu, promień i koniec łuku. Rysuj/Elipsa Shift+E To polecenie pozwala rysować elipsy. 1.) Wybrać polecenie. 2.) Wskazać 2 punkty elipsy. SeeBuildingLT Str. 54

61 Rysuj/Parabola To polecenie pozwala rysować parabole. 1.) Wybrać polecenie. 2.) Wskazać 3 punkty: początek, koniec i wierzchołek paraboli. Rysuj/Bezier To polecenie pozwala rysować obiekty typu bezier. 1.) Wybrać polecenie. 2.) Wskazać kolejne punkty. Zakończyć klikając prawym klawiszem. Rysuj/Spline To polecenie pozwala rysować obiekty typu spline. 1.) Wybrać polecenie. 2.) Wskazać kolejne punkty. Zakończyć klikając prawym klawiszem. Rysuj/Obiekt dowolny To polecenie pozwala rysować obiekty po punktach siatki. 1.) Wybrać polecenie. 2.) Wskazywać kolejne punkty, przytrzymując wciśnięty lewy klawisz myszki. Zakończyć, zwalniając klawisz. SeeBuildingLT Str. 55

62 Rysuj/Wielolinia/Wielolinia To polecenie pozwala rysować wielolinie. Wielolinia stanowi kilka równoległych linii (maksymalnie 5). Przykład: 1.) Sprawdzić czy parametry wielolinii są dobre. 2.) Wybrać polecenie. 3.) Wskazać punkt startowy wielo-linii i kliknąć lewym klawiszem myszy. 4.) Przesunąć kursor w wybrane miejsce (z góry i z dołu, z lewej i z prawej) gdzie chcemy narysować wielolinię. 5.) Określić inne punkty klikając lewym klawiszem myszy. 6.) Prawym klawiszem myszy opuścić polecenie. Rysuj/Wielolinia/Parametry Linia 1 Linia 2 (zakładki) Dialog zawiera parametry dla dwóch linii. Maksymalnie można określić 5 linii. SeeBuildingLT Str. 56

63 Kliknąć na przycisk [Dodaj linię], jeżeli chcemy dodać inną linię. Odległość Grubość Kolor pisaka Styl pisaka Warstwa Zamknij koniec (Atrybuty): Odległość od kursora do pierwszej linii. Wartość standardowa wynosi zero. Wartości dodatnie (+) i ujemne (-) zmieniają odległość między liniami (w mm). Grubość bieżącej linii (w mm). Kolor linii. Styl linii (linia ciągła, kreskowa, punktowa itd.) Wskazuje warstwę aktualnej linii. Linia rysowana na początku i na końcu wielo-linii: Zamknij środek (Atrybuty): Rysuj/Wymiar/Poziomy To polecenie oblicza i określa wymiar pomiędzy 2 punktami w poziomie: 1. Wybrać polecenie. 2. Wskazać dwa punkty. Rysuj/Wymiar/Pionowy To polecenie oblicza i określa wymiar pomiędzy 2 punktami w pionie: SeeBuildingLT Str. 57

64 Tryb pracy acy: 1. Wybrać polecenie. 2. Wskazać dwa punkty. Rysuj/Wymiar/Między 2 liniami To polecenie oblicza i określa wymiar między 2 równoległymi liniami: 1. Wybrać polecenie. 2. Wskazać 2 linie równoległe. Uwaga: Ta funkcja oblicza tylko wymiar między dwoma liniami równoległymi. Jeżeli nie będzie można wybrać drugiej linii, oznacza to, że nie są one równoległe. Rysuj/Wymiar/Między 2 punktami To polecenie oblicza i określa wymiar między 2 punktami: 1. Wybrać polecenie. 2. Wskazać dwa punkty. SeeBuildingLT Str. 58

65 Rysuj/Wymiar/Parametry Strzałki: Tekst: SeeBuildingLT Str. 59

66 Rysuj/Linia przewodnia/poziomy To polecenie pozwala narysować pomocniczą linię, ułatwiającą rysowanie w poziomie. Linia może być drukowana lub nie, w zależności od ustawień parametrów wydruku. 1.) Wskazać punkty. 2.) Linia jest narysowana. Rysuj/Linia przewodnia/pionowy To polecenie pozwala narysować pomocniczą linię, ułatwiającą rysowanie w poziomie. Linia może być drukowana lub nie, w zależności od ustawień parametrów wydruku. 1.) Wskazać punkty. 2.) Linia jest narysowana. Rysuj/Strzałka To polecenie pozwala narysować różnego rodzaju strzałki. 1.) Wskazać punkty początku i końca. 2.) Strzałka jest narysowana. SeeBuildingLT Str. 60

67 Rysuj/Wielokąt wypełniony Shift+U To polecenie pozwala rysować i wypełniać formę geometryczną. 1.) Wskazać kolejne punkty wielokąta. 2.) Prawym klawiszem myszy zakończyć figurę. Wypełnienie jest traktowane jako jeden element. Rysuj/ Wypełnij/kreskuj obszar Shift+S To polecenie pozwala wypełnić różne figury geometryczne. 1.) Określić właściwości wypełnienia obiektu za pomocą paska narzędzi pasek stylu. 2.) Wskazać figurę do wypełnienia lub kreskowania. Wypełnienie jest traktowane jako jeden element. Rysuj/Równolegle Shift+P To polecenie pozwala utworzyć elementy równoległe do istniejących elementów. 1.) Wybrać polecenie. 2.) Wskazać obiekt do równoległego kopiowania. SeeBuildingLT Str. 61

68 Menu Tekst Tekst/Nowy Ctrl+T To polecenie pozwala wstawić dowolny tekst na rysunek. 1.) Wybrać polecenie, wyświetli się następujące okno dialogowe: 2.) Wpisać tekst. Uwaga 1: Aby przejść do następnej linii, należy użyć klawisza "Enter". Uwaga 2: Dialog tekstowy jest automatycznie zamykany, kiedy przechodzimy do innego polecenia. Te parametry tekstu mogą być zmieniane. SeeBuildingLT Str. 62

69 Normowy rozmiar czcionki i odpowiadający mu rozmiar w SEE Building LT. ISO 3098 B Wysokość tekstu w Wielkość tekstu w Odległość tekstu w Grubość kreski w "Normowy SEE Building LT SEE Building LT SEE Building LT SEE Building LT rozmiar" (wysokość/5) (mm) 2.50 mm mm mm mm mm Justowanie: Tekst może być wyrównywany do lewej, prawej lub do środka. Proporcjonalny: Tekst może być proporcjonalny, co oznacza, że odstęp między wszystkimi literami jest taki sam. Pochyły: Ta opcja pochyla tekst. Tłumaczalny: Ta opcja pozwala na wskazanie, że wpisany tekst będzie tłumaczony. Atrybut: Zawiera opcje tekstu do wyboru. Oprócz tekstu normalnego, zawiera listę tekstów zmiennych używanych w szablonach arkuszy formatowych i zestawień oraz symbolach. Aby wstawiony tekst nie był zwykłym tekstem, należy określić typ Atrybutu. SeeBuildingLT Str. 63

70 Uwaga: Zawartość listy rozwijalnej "Atrybuty" zależy od typu aktywnych rysunków. Atrybuty tekstowe Atrybut "Tekst normalny" jest używany dla zwykłych tekstów. Numer Atrybut Punkcja 1 Tekst normalny Tekst zwykły używany jest do wprowadzania opisów. 2 Projekt Teksty zmienne opisują projekt. Służą np. do opisu tabelek arkuszy formatowych i strony tytułowej. Teksty są uaktualniane w odpowiednich polach bazy danych MS Access podczas zapisu projektu Nazwa projektu Tekst zawierający nazwę projektu Klient Adres 1 Adres 2 Kod pocztowy Miasto Telefon Pax Uzupełnienie 1, 2, 3 Tekst zawierający dane klienta Opis projektu Teksty te opisują projekt i jego zawartość. Teksty są uaktualniane w odpowiednich polach bazy danych MS Access podczas zapisu projektu Data utworzenia projektu Projektował 2.14 Tekst wolny Te teksty mogą być używane dowolnie. SeeBuildingLT Str. 64

71 Teksty są uaktualniane w odpowiednich polach bazy danych MS Access podczas zapisu projektu. 3 Zawartość Informacje w schemacie Schemat Indeks Data utworzenia schematu Schemat utworzył Data wydruku Godzina wydruku Wydruk schematu Całkowita ilość wydrukowanych schematów Poprzedni numer Następny numer Ostatni numer Liczba całkowita schematów Teksty te określają numer schematu i odpowiedni indeks. Teksty te zawierają informacje dotyczące utworzenia schematu takie jak data jego utworzenia jak również nazwa lub inicjały autora. Informacje o wydruku dla każdego schematu Opis strony Zawartość schematu 4 Punkcja/Lokalizacja Informacje dotyczące funkcji (=) i lokalizacji (+) 4.01 Punkcja (=) Zgodnie z normą IEC Lokalizacja (+) Zgodnie z normą IEC SeeBuildingLT Str. 65

72 5 Komponent Informacje dotyczące symboli. Należy ich używać przy projektowaniu symboli Nazwa (-) Oznaczenie ("Nazwa") symbolu zgodnie z IEC Opis Kod Teksty te zawierają opis komponentów. 6 Połączenie Informacje dotyczące końcówek Tekst podłączenia Opis końcówki Nazwa symbolu Nazwa symbolu. 7 Inny Inne teksty Teksty dotyczące bieżącego schematu Tekst nie tłumaczony Podstawienie tekstowe wewnętrzne. Teksty są tłumaczone z wyjątkiem tych, które mają wybraną tę opcję. 8 Typy atrybutów Nie używane. (Związane z katalogami aparatury producentów). SeeBuildingLT Str. 66

73 Czcinka: pozwala wybrać czcionkę wektorową lub czcionkę Windows. 1.) Kliknąć na przycisk. 2.) Wybrać odpowiednią czcionkę. Uwaga 3: 3 Zalecane jest używanie czcionki wektorowej jako formatu, jeżeli eksportujemy do formatu AutoCAD DXP/DWG. 3.) Jeżeli dostępne są skrypty zamienne, wyświetli się menu "Skrypt". Skrypty zamienne są używane do tłumaczenia tekstów z jednego języka na drugi. 4.) Kliknąć na "OK OK", aby zamknąć okno. SeeBuildingLT Str. 67

74 Tekst/Edytuj Ctrl+R To polecenie pozwala edytować teksty normalne i zmienne. Tryb pracy Edytowanie tekstu: 1.) Wybrać polecenie (lub Ctrl+R). Wyświetli się znak. 2.) Wskazać tekst do edycji. 3.) Wyświetli się okno edytora tekstu zawierające parametry wskazanego tekstu. Tryb pracy Wielokrotna edycja tekstu: 1.) Wskazać teksty do modyfikacji z wciśniętym klawiszem "Shift". 2.) Wyświetli się dialog. 3.) Zmodyfikować właściwości tekstów. 4.) Opuścić polecenie klikając na. Uwaga 1: 1 Edycja tekstów wielokrotnych jest łatwym sposobem określenia parametrów jako tłumaczalne dla wielu tekstów. SeeBuildingLT Str. 68

75 Tryb pracy Edytowanie tekstów zmiennych (np. Oznaczenia symbolu): 1.) Wybrać polecenie (lub Ctrl+R). Wyświetli się znak. 2.) Wskazać tekst do edycji. 3.) Wyświetli się okno edytora tekstu zawierające parametry wskazanego tekstu. Tekst/Wyrównaj/Poziomy To polecenie pozwala wyrównywać teksty według tej samej współrzędnej Y. 1.) Wskazać teksty do wyrównania, używając klawisza Shift. 2.) Wybrać polecenie. Wyświetli się kursor krzyż. 3.) Wskazać nowe położenie tekstów. SeeBuildingLT Str. 69

76 Tekst/Wyrównaj/Pionowy To polecenie pozwala wyrównywać teksty według tej samej współrzędnej X. 1.) Wskazać teksty do wyrównania, używając klawisza Shift. 2.) Wybrać polecenie Wyświetli się kursor krzyż. 3.) Wskazać nowe położenie tekstów. Tekst/Właściwości komponentu To polecenie pozwala edytować wskazany element. 1.) Wybrać polecenie. 2.) Wskazać element do edycji. Program zaznacza go na czerwono. 3.) Wyświetla się dialog z parametrami tego elementu. 4.) Kliknąć na "OK OK". SeeBuildingLT Str. 70

77 Menu Budynek Plany instalacji Polecenia są dostępne tylko dla rysunków typu Plany instalacji. Budynek/Ściany/Wstaw To polecenie pozwala rysować ściany budynków. 1.) Wybrać polecenie. Wyświetli się dialog umożliwiający zadeklarowanie grubości ściany: 2.) Standardowa grubość jest określona w menu "Plik/Właściwości/Schemat" modułu Plany instalacji. 3.) Można zmodyfikować grubość ściany i kliknąć na "OK". Uwaga: Ściany rysowane po obrysie zewnętrznym, jeśli wstawiamy je zgodnie ze wskazówkami zegara. a. Ściany rysowane po obrysie wewnętrznym, jeśli wstawiamy przeciwnie do wskazówek zegara. 4.) Wskazać punkt początkowy ściany. 5.) Wskazać punkt końcowy ściany lub nacisnąć klawisz spacji i ustalić kąt i długość. SeeBuildingLT Str. 71

78 6.) Ściany są rysowane jako wielokąt. Można przesuwać punkty ściany. Punkt końcowy jest zawsze punktem początkowym następnej ściany. 7.) Narysować wszystkie ściany zewnętrzne. Budynek/Ściany/Przesuń To polecenie pozwala przesuwać istniejące ściany. Długość ścian przylegających jest również modyfikowana. 1.) Wybrać polecenie. 2.) Ustawić kursor na ścianie do przesunięcia i kliknąć. Długość wszystkich ścian powiązanych z przesuwaną ścianą wyświetla się na rysunku i wymiary mogą być łatwo zdefiniowane. Uwaga: W zależności od formy, gdy klikniemy na lewo od centrum ścianki, ścianka zostanie wyrównana, a także wszystkie podłączone ścianki znajdujące się po lewej stronie. Gdy klikniemy po prawej stronie od środka ścianki zostanie ona wyrównana, a także wszystkie połączone ścianki znajdujące się po prawej stronie. 3.) Przesunąć ścianę na lewo lub prawo. Przyłączone ściany przesuną się w tym samym czasie. Budynek/Ściany/Kąt To polecenie pozwala wyświetlić i/lub zmodyfikować kąt ściany. Ściany przyłączone są również modyfikowane. 1.) Wybrać polecenie. 2.) Kliknąć na lewy punkt zaczepienia ściany. SeeBuildingLT Str. 72

79 3.) Wyświetli się dialog. Wprowadzić nową wartość kąta np. 15. Uwaga: Kąt jest liczony zgodnie z układem współrzędnych. Jeśli mamy poziomą ścianę i jeśli klikniemy na lewy punkt zaczepienia ściany, to wyświetli się wartość kąta 0 stopni. Zadeklarowanie kąta 15 stopni spowoduje jej obrót w lewo względem lewego punktu zaczepienia ściany. Jeśli mamy poziomą ścianę i jeśli klikniemy na prawy punkt zaczepienia ściany, to wyświetli się wartość kąta 180 stopni. Zadeklarowanie kąta 145 stopni spowoduje jej obrót w prawo względem prawego punktu zaczepienia ściany. 4.) Kliknąć na prawy punkt zaczepienia ściany. SeeBuildingLT Str. 73

80 Budynek/Ściany/Długość To polecenie pozwala wyświetlić i/lub zmodyfikować długość ściany. Ściany przyłączone są również modyfikowane. 1.) Wybrać polecenie. 2.) Kiedy przesuniemy kursorem po rysunku, wyświetli się długość ściany najbliższej kursorowi (na przykład 9000): 3.) Wskazać odpowiednią ścianę, aby zmienić jej długość. 4.) Wyświetli się dialog. SeeBuildingLT Str. 74

81 5.) Wprowadzić nową długość i kliknąć na "OK". Długość zostanie zmieniona i przyłączone ściany zostaną dopasowane do nowej długości. 6.) Powtórzyć etapy 3 do 5 dla innych ścian lub 7.) Użyć prawego przycisku myszy, aby opuścić polecenie. Budynek/Otwory/Wstaw Polecenie to pozwala wstawiać otwory w ścianach. 1.) Przed wybraniem tego polecenia muszą istnieć już ściany. 2.) Wybrać polecenie. 3.) Wyświetli się dialog. 4.) Wprowadzić wymiar otworu i kliknąć na "OK". 5.) Wskazać miejsce dla otworu w ścianie. Kliknąć, aby go wprowadzić. 7.) Powtórzyć etap 6 do tworzenia innych otworów lub 8.) Użyć prawego przycisku myszy, aby opuścić polecenie. Przykład: SeeBuildingLT Str. 75

82 Budynek/Otwory/Przesuń To polecenie pozwala przesuwać otwory w ścianach. 1.) Wybrać polecenie. 2.) Wskazać otwór i przesunąć. Budynek/Otwory/Szerokość To polecenie pozwala zmniejszyć lub powiększyć otwory wstawione w ściany. 1.) Wybrać polecenie. 2.) Zadeklarować nową długość np ) Wskazać środek ściany nad otworem. Otwór zostanie zmniejszony lub powiększony. Budynek/Otwory/Lokalizacja To polecenie pozwala przesuwać otwory względem końców ściany. 1.) Wybrać polecenie. 2.) Wskazać odcinek ściany przed lub za otworem. SeeBuildingLT Str. 76

83 Wyświetla się długość odcinka ściany pomiędzy początkiem (lub końcem) ściany a otworem. 3.) Wpisać nową długość odcinka ściany. 4.) Otwór zostanie przesunięty. Uwaga: Jeśli kursor będzie bliżej obrysu wewnętrznego, to będą wyświetlane długości ścian wewnętrznych. Jeśli kursor będzie bliżej obrysu zewnętrznego, to będą wyświetlane długości ścian zewnętrznych. Budynek/Drzwi/Wstaw Polecenie to pozwala na wstawienia drzwi do istniejących już ścian. 1.) Wybrać polecenie. 2.) Wyświetli się dialog. Wprowadzić szerokość drzwi i kliknąć na "OK". 3.) Wskazać miejsce do wstawienia drzwi. Za pomocą spacji można je obracać o ) Kiedy drzwi są w żądanym miejscu, kliknąć myszą, aby je wstawić. 5.) Powtórzyć etap 4, aby wstawić więcej drzwi lub 6.) Użyć prawego przycisku myszy, aby opuścić polecenie. Uwaga 1: 1 Ratwiej i szybciej jest wprowadzać drzwi w trybie przybliżonym. Po zakończeniu wstawiania należy je przesunąć już w żądane miejsce za pomocą polecenia "Budynek/Drzwi/Przesuń" SeeBuildingLT Str. 77

84 Budynek/Drzwi/Przesuń Polecenie to pozwala przesuwać istniejące na planie drzwi. 1.) Przed wybraniem tego polecenia muszą istnieć drzwi na planie. 2.) Wybrać polecenie. 3.) Za pomocą myszy wskazać drzwi do przesunięcia. 4.) Przesunąć je w nowe miejsce. Za pomocą spacji można je obracać o ) Kliknąć, aby wstawić w nowe miejsce. 6.) Powtórzyć etap 4, aby zmodyfikować położenie innych drzwi lub 7.) Użyć prawego przycisku myszy, aby opuścić polecenie. Budynek/Drzwi/Szerokość To polecenie pozwala zmniejszyć lub powiększyć drzwi wstawione w ściany. 1.) Wybrać polecenie. 2.) Zadeklarować nową długość np ) Wskazać drzwi. Budynek/Drzwi/Lokalizacja To polecenie pozwala przesuwać otwory względem końców ściany. 1.) Wybrać polecenie. 2.) Wskazać odcinek ściany przed lub za drzwiami. SeeBuildingLT Str. 78

85 Wyświetla się długość odcinka ściany pomiędzy początkiem (lub końcem) ściany, a drzwiami. 3.) Wpisać nową długość odcinka ściany. 4.) Drzwi zostaną przesunięte. Uwaga: Jeśli kursor będzie bliżej obrysu wewnętrznego, to będą wyświetlane długości ścian wewnętrznych. Jeśli kursor będzie bliżej obrysu zewnętrznego, to będą wyświetlane długości ścian zewnętrznych. Budynek/Okno/Wstaw Polecenie to pozwala na wstawienia okien do istniejących już ścian. 1.) Wybrać polecenie. 2.) Wyświetli się dialog. Wprowadzić wielkość okna i kliknąć na "OK". 3.) Wskazać miejsce do wstawienia okna. 4.) Użyć prawego przycisku myszy, aby opuścić polecenie. Budynek/Okno/Przesuń Polecenie to pozwala przesuwać okna istniejące na planie. 1.) Wybrać polecenie. 2.) Za pomocą myszy wskazać okno do przesunięcia. 3.) Przesunąć je w nowe miejsce. 4.) Użyć prawego przycisku myszy, aby opuścić polecenie. SeeBuildingLT Str. 79

86 Menu Kable Polecenie to pozwala rysować połączenia (przewody i kable) między symbolami instalacji. Kable/Linia To polecenie pozwala rysować połączenia (kable) między symbolami za pomocą linii. 1.) Przed użyciem tego polecenia muszą być wstawione symbole instalacji, najlepiej w określonym kroku. 2.) Zalecamy także wyświetlenie końcówek symboli: menu Widok/wewnętrzne połączenie ie. 3.) Sprawdzić standardową wysokość wstawiania kabli w stosunku do standardowej wysokości wstawiania symboli: (kliknąć prawym klawiszem na rysunku i wybrać Właściwości schematu).. SeeBuildingLT Str. 80

87 4.) Wybrać polecenie Kable/Linia. 5.) Wskazać końcówkę pierwszego symbolu. 6.) Wskazać końcówkę drugiego symbolu. Program połączy automatycznie symbole linią prostą. 7.) Zostawić kursor w tym samym położeniu i kliknąć myszą: 8.) Kliknąć prawym przyciskiem myszy, aby zakończyć połączenie. 9.) Prawym klawiszem myszy opuścić polecenie. 10.) Aby zmodyfikować i/lub wyświetlić właściwości, należy kliknąć na kablu. 11.) Wyświetli się dialog: SeeBuildingLT Str. 81

88 12.) Wprowadzić odpowiednie dane takie jak: oznaczenie kabla, kod kabla (typ), opis kabla i kliknąć na "OK". Uwaga 1: 1 "Długość" jest obliczana przez program. Uwaga 2: 2 Kabel jest przetwarzany jako kabel wielożyłowy. Użyć klawisza "Ctrl" i wykonać dwuklik na kablu, aby wyświetlić i zmodyfikować właściwości kabla wielożyłowego. SeeBuildingLT Str. 82

89 Zoom dynamiczny Tryb selekcji: Użyć scroll a myszy Aby uzyskać zoom dynamiczny należy nacisnąć jednocześnie klawisz Ctrl i Scroll a myszy. 1.) Umieścić kursor w na schemacie. 2.) Wcisnąć i trzymać klawisz Ctrl, a następnie użyć scroll a myszy. 3.) Za pomocą polecenia Widok/Zoom pełny (P3) można powrócić do wyświetlania całego schematu. Przesuwanie dynamiczne części schematu (Zoom/Okno) Za pomocą scroll a myszy, możliwe jest zoomowanie części wybranego obszaru. 1.) Kiedy jesteśmy w zoom owanej części, można przesunąć tę część dynamicznie. 2.) Wcisnąć scroll myszy. Przesunąć powoli kursor. Zoomowana część jest przesunięta w wybranym kierunku. 3.) Za pomocą polecenia Widok/Zoom pełny (P3) można powrócić do wyświetlania całego schematu. SeeBuildingLT Str. 83

90 Wprowadzenie Schematy i instalacje elektryczne zawierają dużo kompleksowych informacji. Wszystkie dane dostępne o obiekcie, schemacie i instalacji elektrycznej są zapisane w bazie technicznej projektu. Istnieje możliwość generowania informacji zawartych w bazie technicznej w postaci zestawień. Ten rozdział opisuje tworzenie szablonów dla specyficznych zestawień i automatycznego generowania zestawień. Otwarcie zestawienia Ten rozdział zawiera ogólny opis sposobu generowania zestawienia. 1.) Otworzyć istniejący projekt lub utworzyć nowy. 2.) Otworzyć eksplorator projektu klikając na "Projekt" 3.) Wyświetli się zawartość projektu: SeeBuildingLT Str. 84

91 4.) Wykonać dwuklik na. 5.) Wyświetli się lista zestawień: 6.) Aby wygenerować Zestawienie dokumentów, należy je wskazać prawym klawiszem. 7.) Następnie należy wybrać menu Generuj. SeeBuildingLT Str. 85

92 Tworzenie szablonu zestawienia Rozdział ten dotyczy ogólnego sposobu tworzenia własnych szablonów zestawień. Więcej informacji o podstawieniach tekstowych (#nnnnn) znajduje się w rozdziałach dotyczących poszczególnych zestawień. Szablon zestawienia musi być tworzony dla każdego typu zestawienia. Zalecamy używanie szablonów zawartych w SEE Building LT jako bazy wyjściowej, a następnie dopasowywanie ich do indywidualnych potrzeb. Nazwa szablonu zestawienia jest zapisana (razem z innymi informacjami) w szablonie projektu, który jest modelem dla nowych projektów. Jeżeli zmienimy szablon zestawienia bezpośrednio w istniejącym projekcie, informacje będą zapisane w projekcie, a nie w szablonie projektu modelowego. 1.) Otworzyć zestawienie. 2.) Wskazać zestawienie prawym klawiszem myszy. Wyświetli się menu kontekstowe: 3.) Jeżeli został już wybrany szablon bazowy zestawienia, przejść do etapu 6 i kontynuować. 4.) Wybrać Właściwości. 5.) Wybrać odpowiedni szablon i zatwierdzić. 6.) Wybrać Otwórz szablon. 7.) SEE Building LT otwiera wskazany szablon. 8.) Zaznaczyć wszystkie elementy planu (Ctrl + A). A 9.) Dokonać rozgrupowania na poszczególne elementy (Edycja/Grupuj/Rozgrupuj zaznaczone lub klawisze Alt+G). 10.) Wprowadzić nazwę przedsiębiorstwa, jego logo itd. 11.) Po zakończeniu, zaznaczyć wszystkie elementy planu (Ctrl+A Ctrl+A). 12.) Wybrać polecenie Edycja/Grupuj/Grupuj zaznaczone i zastosować właściwości arkusza do nowego szablonu. SeeBuildingLT Str. 86

93 13.) Zapisać nowy szablon Plik/Zapisz jako/szablon projektu 14.) Powtórzyć etapy 4.) i 5.), aby wskazać nową nazwę szablonu żądanego zestawienia (z nazwą którą przypisaliśmy w etapie 13.). 15a.) Zapisać projekt, albo też 15b.) Zapisać projekt jako nowy projekt za pomocą polecenia Plik/Zapisz jako/szablon projektu. SeeBuildingLT Str. 87

94 Generowanie zestawienia Zestawienia są generowane automatycznie przez SEE Building LT na podstawie zawartości bazy technicznej projektu. Zawartość bazy technicznej można zweryfikować za pomocą funkcji z grupy Baza techniczna projektu. Przed wygenerowaniem zestawienia należy określić jego szablon. 1.) Wybrać "Zestawienie". 2.) Wybrać zestawienie i opcję Generuj. 3.) Program generuje zestawienie lub zestawienia. Uwaga: Poprzednie zestawienia zostają usunięte, a na ich miejsce pojawiają się nowo wygenerowane. Zatem ręczna edycja zestawień nie jest zalecana. Zestawienia informacje szczegółowe Ten rozdział zawiera szczegółowe informacje na temat zestawień programu. Atrybuty wspólne Do szablonów każdego zestawienia możliwe jest wprowadzenie specjalnych atrybutów do kontrolowania trybu generowania zestawienia. Następujące atrybuty są ogólnie wspólne dla wszystkich zestawień; Atrybut musi być jednak dostosowany do typu listy. SeeBuildingLT Str. 88

95 ID #UseDrawingInfo #PageBegin <nnn> #PageBreak <wartość> #Where [argument] Opis Lista odzwierciedlająca opis schematów Numer schematu początkowego. Wstawiana jest nowa strona, jeżeli zmienia się <wartość>. Możliwość wstawienia filtrów do uzyskania pewnych informacji. Atrybuty mogą być wstawione w dowolnym miejscu biorąc pod uwagę, że są pominięte podczas generowania listy. Atrybuty wspólne muszą być wstawione wewnątrz szablonu za pomocą polecenia "Grupuj zaznaczone". #UseDrawingInfo Lista odzwierciedlająca opis schematów. #PageBegin 100 Numer pierwszego strony rozpocznie się od numeru 100. Jeżeli wprowadzimy znak "?" w miejsce numeru, program zapyta o numer, za każdym razem kiedy będzie generował zestawienie. Zestawienie dokumentów To zestawienie zawiera informacje dotyczące dokumentów zawartych w projekcie. Dodatkowo do podstawień tekstowych zwykłych na szablonie arkusza formatowego, mogą być używane następujące podstawienia tekstowe specjalne: ID #Lines Opis Wskazuje maksymalną liczbę linii (19) i odległość między nimi (7.5). Ten tekst można wprowadzić w dowolnym miejscu na schemacie. Uwaga: można zmieniać liczbę linii i odległość między nimi. # Numer schematu # Indeks schematu (np. A) # Data utworzenia schematu: SeeBuildingLT Str. 89

96 # Data przeglądu schematu lub zestawienia. # Schemat utworzony przez # Data drukowania # Godzina drukowania # Drukowanie numeru schematu # Całkowita ilość wydrukowanych schematów # Priorytety drukowania # Schemat następny # Ostatni schemat # Całkowita ilość schematów # Linia opisu 1 # Linia opisu 2 # Linia opisu 3 # Linia opisu 4 # Linia opisu 5 # Linia opisu 6 # Linia opisu 7 # Linia opisu 8 # Linia opisu 9 # Linia opisu 10 # Typ dokumentu Zestawienie aparatury Zestawienie to zawiera informacje dotyczące symboli zawartych w projekcie. Dodatkowo do podstawień tekstowych zwykłych na arkuszu formatowym, możemy używać podstawień specjalnych (Tekst normalny): ID #Lines Opis Wskazuje maksymalną liczbę linii (19) i odległość między nimi (7.5). SeeBuildingLT Str. 90

97 Ten tekst można wprowadzić w dowolnym miejscu na schemacie. # Numer schematu # Indeks schematu # Nazwa (-) # Kolumna # Opis # Kod # Typ dokumentu Zestawienie norm Ta sekcja dotyczy norm związanych z dokumentacją elektrotechniczną i rozplanowaniem aparatów elektrycznych. Lista ta zawiera międzynarodowe normy i standardy elektrotechniczne. Schematy - arkusze formatowe Tabela 1 norma ISO 5457 Format Wymiary (mm) SeeBuildingLT Str. 91

98 A0 841 x A1 594 x 841 A2 420 x 595 A3 297 x 420 Uwaga 1 : Pormat A3 jest najczęściej używanym formatem do tworzenia schematów. Pormat A3 może być drukowany w formacie A4, teksty pozostają czytelne. Kody kolorów Tabela 1 norma IEC 60757: Kody kolorów. Kody literowe BK BN RD OG YE GN BU VT GY WH PK GD Kolory czarny brązowy czerwony pomarańczowy żółty zielony niebieski (w tym niebieski jasny) fioletowy (purpura) szary (popielaty) biały różowy złoty SeeBuildingLT Str. 92

99 TQ SR GNYE turkusowy srebrny zielony i żółty Oznaczenia przewodów i zacisków IEC Poniższa tabela jest zgodna tylko dla niektórych przewodów wcześniej określonych. Tabela zawiera oznaczenia przewodów prądu przemiennego trójfazowego, przewody zasilające dla prądu stałego, przewody neutralne i pomocnicze zabezpieczeń. Dla przewodów zabezpieczeń odwołano się do normy IEC IEC Tabela 1 : Opis przewodu Oznaczenie Oznaczenie Grafika przewodu zacisków symboli aparatury IEC Obwody prądu przemiennego - trójfazowego L1 U Paza 1 L2 V Paza 2 L3 W Paza 3 N N Neutralny Obwody prądu stałego Dodatni L+ C lub + + Ujemny L- D lub - - SeeBuildingLT Str. 93

100 Przewód środkowy M Przewód ochronny, uziemiony PE PE Przewód ochronny i zerowy PEN PEN Przewód PEM PEM PEM Przewód PEL PEL PEL Przewód ochronny funkcjonalny PE PE Punkcjonalne połączenie obwodu PB PB Dokumentacja elektryczna IEC : Normy standaryzacji dokumentów. SeeBuildingLT Str. 94

101 Standardy te zawierają ważne wskazówki do tworzenia dokumentów, między innymi metody rysowania, schematy standardowe, szafy, czcionki, grubość linii itd. Numer standardu Cel IEC Przygotowanie dokumentów stosowanych w elektrotechnice Część 1: Wymagania ogólne. IEC /A1 1/A1 Przygotowanie dokumentów stosowanych w elektrotechnice Część 1: Wymagania ogólne. Aneks 1 IEC /A2 1/A2 Przygotowanie dokumentów stosowanych w elektrotechnice Część 1: Wymagania ogólne. Aneks 2 IEC Przygotowanie dokumentów stosowanych w elektrotechnice Część 2: Schematy dotyczące funkcji. IEC Przygotowanie dokumentów stosowanych w elektrotechnice Część 3: Schematy połączeń, tabele i zestawienia. IEC Przygotowanie dokumentów stosowanych w elektrotechnice SeeBuildingLT Str. 95

102 stosowanych w elektrotechnice Część 4: Dokumenty dotyczące lokalizacji i instalowania. Oznaczenia IEC :Systemy przemysłowe, instalacje i urządzenia oraz wyroby przemysłowe. IEC : Zasady strukturyzacji i oznaczenia referencyjne. IEC : Identyfikacja zacisków w obrębie systemu. (IEC i IEC zastępują poprzednią IEC 750: Standard ten określa używane pojęcia w dokumentacji elektrotechnicznej, zawiera również spis różnych struktur klasyfikacji, na przykład funkcja (=), lokalizacja (+) i kody literowe. Notka 1 : Zgodnie z klauzulą 18 IEC , instalacja elektryczna maszyny musi być zgodna z poniższym systemem oznaczeń. Notka 2 : Program respektuje normę IEC/IEC Numer standardu Cel IEC Systemy przemysłowe, instalacje i urządzenia oraz wyroby przemysłowe. Zastępuje poprzednią IEC 750 Zasady strukturyzacji i oznaczenia referencyjne. Część 1: Reguły podstawowe SeeBuildingLT Str. 96

103 IEC : Systemy przemysłowe, instalacje i urządzenia oraz wyroby przemysłowe. Zatwierdzona Zasady strukturyzacji i oznaczenia referencyjne. Część 2: Klasyfikacja obiektów i klasy kodów. IEC Systemy przemysłowe, instalacje i urządzenia oraz wyroby przemysłowe. Zastępuje poprzednią IEC 750 Identyfikacja zacisków w obrębie systemu. Symbole graficzne do schematów IEC : Symbole graficzne stosowane w schematach Jako konsekwencja dynamicznego rozwoju, IEC przetworzyło serie IEC w bazę danych umieszczoną na Należy posiadać hasło dostępu do bazy danych. Prosimy skontaktować się z lokalną Organizacją Normalizacji, aby uzyskać więcej informacji lub w celu otrzymania ogólnego obrazu bazy. Poprzednia norma IEC składała się z 13 części i zawierała opis graficzny wszystkich symboli dla schematów elektrotechnicznych i instalacji. Poniżej znajduje się poprzednia lista w celu informacji, ale jest zalecane skonsultowanie się ze stroną internetową IEC Notka 1: 1 Symbole programu respektują tę normę. SeeBuildingLT Str. 97

104 LISTA. Numer standardu Cel IEC Symbole graficzne dla schematów. Część 1: Informacje ogólne, indeks ogólny, tabele ref. krosowych. IEC Symbole graficzne dla schematów. Część 2: Elementy symboli, symbole rozróżniające i inne symbole ogólnego zastosowania. IEC Symbole graficzne dla schematów. Część 3: Przewody i osprzęt łączeniowy. IEC Symbole graficzne dla schematów. Część 4: Podstawowe podzespoły bierne. IEC Symbole graficzne dla schematów. Część 5: Przyrządy półprzewodnikowe i lampy elektronowe. SeeBuildingLT Str. 98

105 Informacje ogólne Aby pracować z symbolami SEE Building LT, należy wybrać ikonę Symbole: Wyświetli się następujący widok: Uwaga: Okno dialogowe może zawierać różne informacje. Eksplorator symboli SeeBuildingLT Str. 99

106 1.) Wskazać folder 2.) Wyświetlić menu kontekstowe i wybrać polecenie "Podgląd grafiki". 3.) Program wyświetla grafikę symboli stanowiących zawartość tego foldera: 4.) Kliknąć lewym klawiszem myszy na wybrany symbol. 5.) Symbol ten może zostać wstawiony na rysunek. SeeBuildingLT Str. 100

107 Baza danych symboli Symbole SEE Building LT są zapisane w bazie danych symboli w formacie Microsoft Access. Poniżej znajduje się opis jak można działać na tej bazie i jej zawartości. Gdzie znajdują się symbole Biblioteki symboli są umieszczone w katalogu, który został wybrany za pomocą polecenia Plik/Parametry systemu. SEE Building LT podczas uruchamiania pobiera zawartość tego katalogu. Biblioteki zawierają wszystkie informacje dotyczące symboli i posiadają rozszerzenie <.CPS>. Uwaga: Należy umożliwić pełny dostęp (odczyt i zapis) do katalogu, który zawiera biblioteki. Jest to ważne, ponieważ SEE Building LT blokuje biblioteki i odblokowuje katalog podczas używania. Operacje na bibliotekach symboli Istnieje możliwość kopiowania lub usuwania bibliotek symboli oraz zmiany ich nazwy. Możemy to zrobić używając Exploratora Windows. Uwaga: SEE Building LT musi być zamknięte podczas kopiowania, usuwania bibliotek lub zmiany ich nazwy. Przykład: Chcemy utworzyć bibliotekę na podstawie biblioteki EIB. SeeBuildingLT Str. 101

108 1.) Zamknąć SEE Building LT (ważne!) 2.) Otworzyć Eksplorator Windows i wybrać katalog zawierający biblioteki symboli. 3.) Wybrać plik EIB.cps. 4.) Wybrać polecenie Kopiuj. 5.) Umieścić kursor w nowym położeniu i wykonać polecenie Wklej. 6.) Nazwę skopiowanego katalogu można zmienić za pomocą klawisza P2. 7.) Wprowadzić nową nazwę i zatwierdzić. 8.) Ponownie otworzyć SEE Building LT. 9.) Nowa biblioteka zostanie wyświetlona razem ze starymi. W ten sam sposób można usuwać istniejące biblioteki lub zmieniać im nazwy. Zawartość bibliotek symboli Dana biblioteka symboli jest podzielona na foldery zawierające określone typy symboli. Operacja na folderach symboli Jeśli biblioteka symboli nie jest zablokowana, można do niej dodać nowy folder symboli, usunąć istniejścy folder symboli jak również możliwa jest zmiana nazwy foldera symboli. 1.) Prawym klawiszem wskazać folder symboli. SeeBuildingLT Str. 102

109 2.) Wyświetlić menu kontekstowe. 3.) Możliwe opcje do wyboru: 3a.) Dodanie nowego katalogu symboli. 3b.) Usunięcie katalogu symboli. 3c.) Zmiana nazwy katalogu symboli. SeeBuildingLT Str. 103

110 Zarządzanie folderami symboli Nowy folder symboli Aby utworzyć nowy folder symboli, należy wskazać prawym klawiszem odpowiednią bibliotekę, a następnie wybrać polecenie Nowy katalog... Wyświetli się następujące okno dialogowe: Wprowadzić nową nazwę folderu i zatwierdzić. SeeBuildingLT Str. 104

111 Wstawianie symboli Wstawianie symboli Informacje ogólne Biblioteka symboli jest podzielona na foldery, zawierające przykładowo gniazdka, cewki, transformatory itd.. Wybór i wstawienie symbolu Eksplorator symboli pomaga wyszukać odpowiednie do realizacji rysunku symbole. Po odszukaniu właściwego symbolu, należy go zaznaczyć klikiem, wybrać miejsce wstawienia i kliknąć. W razie potrzeby wstawienia tego samego symbolu, wystarczy wskazać nowe miejsce na rysunku. Aby opuścić polecenie wstawiania symbolu, wystarczy nacisnąć prawy klawisz myszki. Wyszukanie symbolu Aby przeszukać bazę symboli, należy wpisać odpowiedni filtr. SeeBuildingLT Str. 105

112 Okno dialogowe symboli Po wstawieniu symbolu na rysunek, możemy go opisać, zmienić mu oznaczenie i określić jego typ katalogowy (kod) oraz wypełnić teksty zmienne zadeklarowane dla określonego symbolu. A.) Symbole instalacyjne są oznaczane automatycznie. Można dla nich określić nowe oznaczenie, wysokość montażu itd.. B.) Symbole schematowe także są oznaczane automatycznie. Można dla nich określić nowe oznaczenie, wartość końcówek (Tekst podłączenia 00 i 01) oraz Kod itd.. C.) Aby wyświetlić informacje o symbolu w celu ich zmiany lub przeglądu, wystarczy dwuklikiem zaznaczyć symbol. SeeBuildingLT Str. 106

113 Okno dialogowe symbolu wyświetla się w różnych formach z różną zawartością w zależności od aktualnego typu symboli i w zależności od używanego typu rysunku. Pewne właściwości mogą być włączane lub wyłączane w oknie dialogowym poprzez zaznaczenie opcji. SeeBuildingLT Str. 107

114 Tworzenie symboli (oprawa i cewka) Symbole elektryczne muszą być poprawnie zdefiniowane, zgodnie z właściwościami zawartymi w programie SEE Building LT, aby ich działanie było poprawne na rysunkach instalacji i schematach. Aby symbole działały poprawnie, wszystkie elementy symboli muszą być zgrupowane. Rysowanie grafiki oprawy Następujący przykład ilustruje jak utworzyć symbol oprawy. Rozpoczynamy od narysowania wszystkich elementów, które będą się składały na oprawę. Używamy do tego zwykłych funkcji takich jak linia, okrąg, kreskowanie itd.. 1. Zakładamy pusty rysunek typu Plany instalacji. 2. Tworzymy grafikę symbolu tak, aby środek oprawy trafiał w siatkę 5 mm. Grupowanie elementów oprawy 1. Przy siatce 5 mm, zaznaczamy grafikę i z podmenu wybieramy polecenie Grupuj lub Ctrl+G. SeeBuildingLT Str. 108

115 2. Określamy prefiks oznaczenia. 3. Program automatycznie doda jedną końcówkę, którą należy przesunąć na środek. 4. Aby wyświetlić końcówkę używamy polecenia Widok/Wewnętrze połączenie. Zalecamy używanie tej opcji widoku przy projektowaniu instalacji. 5. Przy siatce 1,25 mm zaznaczamy końcówkę, używając polecenia Edycja/Zaznacz w grupie P5. 6. Przesuwamy końcówkę, używając podmenu Przesuń. SeeBuildingLT Str. 109

116 Uwaga: Program automatycznie dodaje teksty zmienne, aby symbol można było oznaczać i opisywać podczas wstawiania. Lista tekstów zmiennych jest dostępna po wybraniu polecenia Tekst/Nowy Ctrl+T, pole Atrybut/Komponent. Zapis symbolu oprawy Symbole muszą być zapisane w bibliotece symboli, aby były dostępne podczas pracy z nowy projektem. 1. Symbol musi być obecny na rysunku. Uwaga: Jeśli chcesz, aby niektóre atrybutu symbolu były widoczne, to zaznacz odpowiednią opcję SeeBuildingLT Str. 110

117 2. Wskazać symbol (wyświetli się na czerwono) i wcisnąć lewy klawisz myszy. 3. Przesunąć symbol do odpowiedniego, otwartego folderu biblioteki symboli. 4. Wyświetli się następujące okno dialogowe: 5. Wprowadzić nazwę symbolu: Oprawa i Zatwierdzić. SeeBuildingLT Str. 111

118 SeeBuildingLT Str. 112

119 Rysowanie grafiki cewki Następujący przykład ilustruje jak utworzyć symbol cewki. Rozpoczynamy od narysowania wszystkich elementów, które będą się składały na cewkę. Używamy do tego zwykłych funkcji takich jak linia, prostokąt itd.. 1. Zakładamy pusty rysunek typu Schematy zasadnicze. 2. Tworzymy grafikę symbolu tak, aby środek oprawy trafiał w siatkę 5 mm. W tym celu używamy zwykłych funkcji takich jak linia, prostokąt itd. Uwaga 1: Przed rozpoczęciem rysowania należy określić siatkę, na której będziemy pracować (5 mm). Grupowanie elementów cewki Trzeba dysponować przynajmniej kilkoma grafikami, aby móc wykonać grupowanie. SEE Building LT sprawdza automatycznie czy brakuje tekstów zmiennych dla danego typu symbolu i wstawia je w razie potrzeby. 1.) Zaznaczyć elementy do grupowania. Wskazane elementy są wyświetlone na czerwono. 2.) Wybrać z podmenu Grupuj Ctrl+G. SeeBuildingLT Str. 113

120 3.) Przypisać odpowiednią definicję do symbolu (np. Cewka) i zatwierdzić. 4.) Wprowadzić tekst na przykład "K" zgodnie z normą i zatwierdzić. Symbol jest automatycznie zgrupowany i gotowy do używania. SeeBuildingLT Str. 114

121 5.) Aby przetestować symbol, klikamy na niego i przeglądamy. Zapis symbolu cewki Symbole muszą być zapisane w bibliotece symboli. 1. Symbol musi być obecny na schemacie. 2. Wskazać symbol (wyświetli się na czerwono) i wcisnąć lewy klawisz myszy. 3. Przenieść symbol lub symbole do odpowiedniego, otwartego folderu biblioteki. 4. Wyświetli się następujące okno dialogowe: SeeBuildingLT Str. 115

122 ` 5. Wprowadzić nazwę symbolu i opis, jeżeli jest to konieczne. Zatwierdzić. SeeBuildingLT Str. 116

123 Tworzenie nowych symboli na podstawie symboli istniejących (zalecane) Najlepszą metodą tworzenia nowych symboli jest utworzenie ich na bazie symboli już istniejących. 1. W bibliotece symboli wybrać symbol na podstawie, którego chcemy utworzyć nowy symbol. 2. Wprowadzić ten symbol na rysunek. Uwaga: Jeśli chcemy stworzyć symbol do Planów instalacji, to używamy symboli z folderu lnstalacje elektryczne oraz operacje przeprowadzamy na pustym rysunku instalacji. Jeśli chcemy stworzyć symbol do Schematów, to używamy symboli z folderu Schematy jednokreskowe oraz operacje przeprowadzamy na pustym schemacie. Możemy także utworzyć folder w Bibliotece pustej. 3. Wskazać symbol (wyświetli się na czerwono). 4. Kliknąć prawym przyciskiem myszy. 5. Wybrać polecenie Rozgrupuj Alt+G. Symbol zostaje rozgrupowany na poszczególne elementy. Teraz można ten symbol dostosowywać do własnych potrzeb. Po zakończeniu, kiedy nowa grafika symbolu oraz nowe teksty zmienne są dodane należy ponownie zgrupować elementy i przesunąć do odpowiedniego folderu. SeeBuildingLT Str. 117

124 Wstęp Szablony ułatwiają tworzenie nowych projektów w określonym stylu. Istnieje duża różnica między Szablonem projektu i arkuszem formatowym (szablon schematu). Arkusz formatowy (Szablon schematu) składa się zawsze z jednego rysunku. Zawiera tabelkę rysunkową oraz teksty zmienne służące do opisu rysunku, np. numer rysunku, tytuł rysunku, nazwa projektu itd.. Arkusz formatowy charakteryzuje się swoim formatem (A1, A2, A3..). Arkusz formatowy jest zapisywany jako szablon schematu i jest wykorzystywany do tworzenia na nim rysunków. Użytkownik może sam utworzyć własny arkusz ze swoim logiem i tabelką. Istniejący arkusz formatowy rysunkowy może być modyfikowany. Na przykład można otworzyć arkusz, dodać własne logo i zapisać arkusz. Szablon projektu może zawierać konkretne, już gotowe rysunki wykonane na określonych arkuszach formatowych. Każdy zakończony projekt może stać się szablonem dla kolejnych projektów. W szablonie określamy typowe parametry przetwarzania projektu, takie jak sposoby oznaczania. SeeBuildingLT Str. 118

125 Przykład: Arkusz formatowy "Szablon schematu A" jest to szablon dla wszystkich nowych rysunków typu Schematy elektryczne. Może to być na przykład "Arkusz formatowy jednokreskowy A3.tdw". Plik ten znajduje się w katalogu../szablony. Każdy rysunek projektu może być utworzony na innym arkuszu formatowym. szablonie Na przykład, "Schemat 0001" jest utworzony na podstawie "Szablon schematu 1" a "Schemat 0004" jest tworzony na podstawie "Szablon schematu 2". "Szablon schematu B" jest szablonem dla wszystkich nowych rysunków typu Plany instalacji. Może to być na przykład szablon schematu "Arkusz formatowy A3, instalacje.tdw". "Szablon schematu C" jest to szablon dla wszystkich automatycznie generowanych rysunków typu "Zestawienie aparatury". SeeBuildingLT Str. 119

126 Może to być na przykład szablon schematu Zestawienie aparatury, A3.tdw". Szablon Projektu Szablon projektu może zawierać jeden lub kilka schematów. Nowy schemat opiera się na Szablonie Rysunku. Szablony Projektów są zapisywane w katalogu../szablony. Nowy projekt bazuje zawsze na szablonie projektu. Podczas tworzenia nowego projektu, użytkownik może wybrać między wszystkimi szablonami projektu dostępnymi w następującym oknie: Użytkownik może przygotować wiele szablonów projektu, dostosowanych do potrzeb określonej branży przemysłowej i przyzwyczajeń zleceniodawcy. SeeBuildingLT Str. 120

127 Arkusz formatowy (szablon schematu) Arkusze formatowe mogą być otwierane za pomocą polecenia Plik/Otwórz/Szablon schematu i zapisywane za pomocą polecenia Plik/Zapisz jako/szablon projektu (arkusz formatowy). SeeBuildingLT Str. 121

128 Uwaga: Nowe szablony rysunków MUSZĄ być tworzone w środowisku wyjściowym dla danego typu szablonu: Na przykład nowy szablon schematu dla "Zestawienia aparatury" musi być utworzony dla opcji Zestawienia. Ta sama zasada dotyczy tworzenia innych szablonów, które chcemy utworzyć. Arkusz formatowy (szablon schematu) działa poprawnie, jeżeli wszystkie jego elementy zgrupowane są jako Szablon rysunku. Najprostszą metodą jest używanie arkuszy formatowych dołączonych do SEE Building LT, a następnie odpowiednio zmodyfikowanych na przykład poprzez dodanie nazwy przedsiębiorstwa i jego logo, itd.. Modyfikacja arkusza formatowego Możemy wybrać standardowy arkusz formatowy i dodać nazwę oraz logo. SEE Building LT proponuje pewną liczbę arkuszy. Standardowe arkusze formatowe zostały utworzone na postawie obowiązujących sztandarów (EN ). 1.) Utworzyć Nowy Projekt, następnie wybrać odpowiedni szablon projektu. 2.) Utworzyć Nowy Schemat. 3.) Jeżeli istniejący rysunek nie jest odpowiedni, zaznaczyć nowy rysunek do zmodyfikowania, używając Otwórz szablon schematu 4.) Zaznaczyć wszystkie elementy (CTRL + A) rysunku. 5.) Użyć polecenia Rozgrupuj zaznaczone z menu kontekstowego. 6.) Wstawić nazwę przedsiębiorstwa, jego logo, itd. w dolnym lewym rogu arkusza formatowego. Uwaga 1: Możemy wstawić elementy takie jak logo jako obiekt OLE, jak również zaimportować je z innych programów graficznych. Uwaga 2: Zalecane jest wstawienie logo w postaci graficznej, ponieważ bitmapy wymagają o wiele więcej przestrzeni przechowywania. Ponadto, w przypadku wstawienia grafik, łatwiejsza jest konwersja z formatu SEE Building LT do formatu DWG. 7.) Zaznaczyć wszystkie elementy rysunku (CTRL + A). SeeBuildingLT Str. 122

129 8.) Wybrać polecenie Grupuj zaznaczone (menu kontekstowe) i przypisać właściwości Szablon rysunku dla nowego rysunku. 9.) Zapisać nowy arkusz formatowy z właściwymi dla niego parametrami jako Szablon rysunku(menu Plik > Zapisz jako > Szablon projektu schematu). Teraz, jeżeli chcemy użyć arkusz formatowy jako bazę dla utworzenia nowych projektów, należy przypisać szablon rysunku, który właśnie został utworzony dla nowego szablonu projektu. Tryb operacyjny określa właściwości dla nowego szablonu schematu w module schematy zasadnicze: SeeBuildingLT Str. 123

130 1.) Utworzyć Nowy Projekt (Plik> Nowy > Projekt), następnie wybrać szablon projektu jako bazę. 2.) Zaznaczyć i kliknąć prawym przyciskiem, aby otworzyć menu kontekstowe. 3.) Zaznaczyć "Właściwości Właściwości". 5.) Wybrać odpowiedni typ arkusza. 6.) Kliknąć na "OK". 7.) Zapisać Szablon projektu (Zapisz jako ), następnie nadać nazwę nowemu szablonu projektu. SeeBuildingLT Str. 124

131 Tworzenie nowego arkusza formatowego Każda firma, każdy klient używa własnych Arkuszy formatowych owych. Ten rozdział dostarcza ogólnych informacji na temat ich tworzenia. Przykład 1-1: 1 1: Otworzyć pusty schemat projektu (schemat nie może zawierać żadnego elementu). Następnie można rozgrupować istniejący arkusz formatowy (menu Edycja > Zaznacz wszystko, z menu kontekstowego wybrać polecenie Rozgrupuj), edytować i utworzyć nowy arkusz. Przykład 1-2: 1 Zmienić właściwości arkusza poprzez wybór nowych parametrów. Określić liczbę kolumn na schemacie itd. Arkusz dla schematów zasadniczych posiada format A3 lub A4. Arkusz dla instalacji powinien mieć format A1, A2 lub A3. Arkusz dla strony tytułowej powinien mieć format A4 Pion lub Poziom. Przykład 1-3: 1 Utworzenie nowego, pionowego arkusza A4 1.) Prawym klawiszem wskazać pusty schemat w oknie eksploratora aktywnego projektu 2.) Zaznaczyć wszystko i usunąć. <Ctrl+A> i <Delete>. 3.) Wybrać Właściwości z menu kontekstowego i zadeklarować określone dane. SeeBuildingLT Str. 125

132 4.) Rozszerzenie X schematu 5.) 210. Wprowadzić szerokość arkusza. 6.) Rozszerzenie Y schematu 7.) 297. Wprowadzić wysokość arkusza. 8.) Liczba kolumn na schemacie 9.) 5. Wprowadzić liczbę kolumn. 10.) Lewy margines 11.) 15. Wprowadzić miejsce wstawiania początku potencjału przez program. 12.) Prawy margines 13.) 10. Wprowadzić miejsce wstawiania końca potencjału przez program. 14.) Margines lewej kolumny 15.) 5. Wprowadzić miejsce startu pierwszej kolumny. 16.) Margines prawej kolumny SeeBuildingLT Str. 126

133 17.) ) Rozmiar siatki X 19.) 2.5. Zadeklarować krok (raster) wprowadzania symboli. 20.) Rozmiar siatki Y 21.) 2.5. Zadeklarować krok (raster) wprowadzania symboli. 22.) Początek siatki X 23.) 5. Zadeklarować początek obliczania siatki. 24.) OK. Zamknąć okno Właściwości schematu. 25.) Utworzyć grafikę arkusza wykorzystując polecenia menu Rysuj > Linia/Prostokąt itd.). 26.) Edycja > Wstaw bmp 27.) Wskazać strefę do wstawienia pliku. 28.) Wybrać logo znajdujące się na komputerze. 29.) Wskazać punkt wstawienia loga firmy. Wskazówka: Kompletny arkusz lub logo firmy może być zaimportowane za pomocą polecenia Plik > Otwórz> Rysunek AutoCAD AD DWG/DXP/DXB DXB lub Plik > Otwórz > Rysunki...). SeeBuildingLT Str. 127

134 SeeBuildingLT Str. 128

135 30.) Tekst 31.) Nowy 32.) Atrybut. Wprowadzić teksty stałe. Muszą mieć one Atrybut 'Tekst normalny". 33.) Tekst 34.) Projektował, Projekt, Klient, Nr rysunku, Tytuł rysunku. 35.) Wstawić teksty w odpowiednie miejsce w tabelce. SeeBuildingLT Str. 129

136 36.) Wprowadzić teksty zmienne, które będą wypełniane podczas wypełniania Informacji o rysunku. 37.) Tekst 38.) Odpowiednio należy wybrać: Projektował, Nazwa projektu, Klient (Lista: Atrybut PROJEKT). 39.) Zawartość domyśla tekstu powinna być zadeklarowana jako?. 40.) Wybrać z kolei Nr rysunku, Tytuł rysunku (Lista: Atrybut ZAWARTOŚĆ). 41.) Wstawić teksty zmienne w odpowiednie miejsce w tabelce. Wskazówka: Kolejne atrybuty z listy wybierać dwuklikiem i wstawiać tekst?. SeeBuildingLT Str. 130

137 42.) Wprowadzić numery kolumn. 43.) Wybrać wszystkie elementy na rysunku <Ctrl+A>. 44.) Zgrupować elementy. 45.) Określić definicję jako Szablon rysunku. Utworzony został nowy arkusz. Aby można na nim rysować schematy, należy utworzyć z niego szablon. 46) Plik 47.) Zapisz jako 48.) Szablon projektu SeeBuildingLT Str. 131

138 49.) Nazwa pliku 50.) A4 Pionowy, 5 kolumn 51.) Zapisz. Przykład 1-4: 1 Sprawdzenie arkusza formatowego. 1.) Wybrać podmenu zakładki Schematy zasadnicze 2.) Wybrać z listy nowy arkusz. 3.) OK. 4.) Założyć nowy schemat. 5.) Sprawdzić działanie tekstów zmiennych wypełniając Informacje o projekcie oraz informacje o rysunku. Nowy szablon schematu został załadowany, dane projektu i schematu zostały wprowadzone na arkusz formatowy, istniejące części obwodu na schemacie są zapisywane. - Koniec - SeeBuildingLT Str. 132
