MINIMALNE WYMAGANIA PRZEPISÓW

Wielkość: px
Rozpocząć pokaz od strony:

Download "MINIMALNE WYMAGANIA PRZEPISÓW"

Transkrypt

1 2018

2 MINIMALNE WYMAGANIA PRZEPISÓW

3 Drabiny z koszem ochronnym... Drabiny bez kosza ochronnego... Drabiny szybowe... Drabiny szybowe z koszem... str. 4 str. 5 str. 6 str. 7 Akcesoria Elementy drabiny... Elementy mocujące drabinę do konstrukcji... Strefa wejścia... Strefa zejścia... Elementy dodatkowe... Balustrady... Dla inwestora... Dla projektanta... Dla wykonawcy... Częste pytania... Anodowanie oraz malowanie proszkowe... Formularz zapytania o drabinę mocowaną... str. 8 str. 9 str. 11 str. 12 str. 14 str. 15 str. 17 str. 18 str. 19 str. 20 str. 21 str. 22

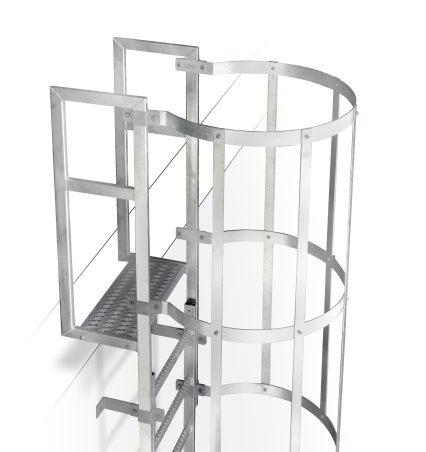

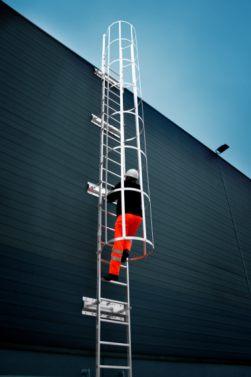

4 DRABINA Z KOSZEM OCHRONNYM Standardowe zestawy drabin Crynoline z koszem ochronnym. Rozstaw obręczy kosza ochronnego 80 cm zgodnie z wymaganiami polskich przepisów. Szerokość zewnętrzna drabiny: 55 cm Antypoślizgowe szczeble 28 x 28 mm (aluminium) oraz 25 x 35 (stal) mm o szerokości 50 cm Przekrój podłużnicy 58 x 25 mm (aluminium), 50 x 25 mm (stal). Uchwyty standardowe o długości 16 cm (inne długości dostępne jako akcesoria). Słupek zejścia prosty. Szybki montaż dzięki połączeniom śrubowym. Wysyłka w elementach konstrukcyjnych. Dostawa nie obejmuje kołków i śrub do mocowania do ścian. Drabiny wyposażone w podest spoczynkowy co 10 m wysokości. Alu-. DUO C51023 C52023 C53023 C54023 C55023 C51031 C52031 C53031 C54031 C55031 C51037 C52037 C53037 C54037 C55037 C51045 C52045 C53045 C54045 C55045 C51054 C52054 C53054 C54054 C55054 C51062 C52062 C53062 C54062 C55062 C51071 C52071 C53071 C54071 C55071 C51079 C52079 C53079 C54079 C55079 C51085 C52085 C53085 C54085 C55085 C51093 C52093 C53093 C54093 C55093 C51102 C52102 C53102 C54102 C55102 C51110 C52110 C53110 C54110 C55110 C51119 C52119 C53119 C54119 C55119 C51127 C52127 C53127 C54127 C55127 C51133 C52133 C53133 C54133 C55133 C51142 C52142 C53142 C54142 C55142 C51150 C52150 C53150 C54150 C55150 C51158 C52158 C53158 C54158 C55158 C51167 C52167 C53167 C54167 C55167 C51175 C52175 C53175 C54175 C55175 C51181 C52181 C53181 C54181 C55181 C51190 C52190 C53190 C54190 C55190 C51198 C52198 C53198 C54198 C55198 C51207 C52207 C53207 C54207 C55207 C51215 C52215 C53215 C54215 C55215 C51224 C52224 C53224 C54224 C55224 C51229 C52229 C53229 C54229 C55229 C51238 C52238 C53238 C54238 C55238 C51246 C52246 C53246 C54246 C55246 Wymiary [m] A B 2,3 3,4 3,1 4,2 3,7 4,8 4,5 5,6 5,4 6,5 6,2 7,3 7,1 8,2 7,9 9,0 8,5 9,6 9,3 10,4 10,2 11,3 11,0 12,1 11,9 13,0 12,7 13,8 13,3 14,4 14,2 15,3 15,0 16,1 15,8 16,9 16,7 17,8 17,5 18,6 18,1 19,2 19,0 20,1 19,8 20,9 20,7 21,8 21,5 22,6 22,4 23,5 22,9 24,0 23,8 24,9 24,6 25,7 C 0,8 1,6 2,4 3,2 4,0 4,8 5,6 6,4 7,2 8,0 8,8 9,6 10,4 11,2 12,0 12,8 13,6 14,4 15,2 16,0 16,8 17,6 18,4 19,2 20,0 20,8 21,6 22,4 23,2

5 DRABINA BEZ KOSZA OCHRONNEGO Standardowe zestawy drabin Crynoline bez kosza ochronnego. Szerokość zewnętrzna drabiny: 55 cm Antypoślizgowe szczeble 28 x 28 mm (aluminium) oraz 25 x 35 (stal) mm o szerokości 50 cm Przekrój podłużnicy 58 x 25 mm (aluminium), 50 x 25 mm (stal). Uchwyty standardowe o długości 16 cm (inne długości dostępne jako akcesoria) Słupek zejścia prosty Szybki montaż dzięki połączeniom śrubowym Wysyłka w elementach konstrukcyjnych Dostawa nie obejmuje kołków i śrub do mocowania do ścian Wymiary [m] A B C61023 C62023 C63023 C ,3 3,4 C61031 C62031 C63031 C ,1 4,2 C61037 C62037 C63037 C ,7 4,8 C61045 C62045 C63045 C ,5 5,6 C61054 C62054 C63054 C ,4 6,5 C61062 C62062 C63062 C ,2 7,3 C61071 C62071 C63071 C ,1 8,2 C61079 C62079 C63079 C ,9 9,0 C61085 C62085 C63085 C ,5 9,6 C61093 C62093 C63093 C ,3 10,4 C61102 C62102 C63102 C ,2 11,3 C61110 C62110 C63110 C ,0 12,1 C61119 C62119 C63119 C ,9 13,0 C61127 C62127 C63127 C ,7 13,8 C61133 C62133 C63133 C ,3 14,4 C61142 C62142 C63142 C ,2 15,3 C61150 C62150 C63150 C ,0 16,1 C61158 C62158 C63158 C ,8 16,9 C61167 C62167 C63167 C ,7 17,8 C61175 C62175 C63175 C ,5 18,6 C61181 C62181 C63181 C ,1 19,2 C61190 C62190 C63190 C ,0 20,1 C61198 C62198 C63198 C ,8 20,9 C61207 C62207 C63207 C ,7 21,8 C61215 C62215 C63215 C ,5 22,6 C61224 C62224 C63224 C ,4 23,5 C61229 C62229 C63229 C ,9 24,0 C61238 C62238 C63238 C ,8 24,9 C61246 C62246 C63246 C ,6 25,7

6 DRABINA SZYBOWA Zestawy drabin Crynoline bez kosza ochronnego. Do stosowania w szybach i studzienkach włazowych Do stosowania w szybach i studzienkach włazowych wg PN-EN typ D. Antypoślizgowe szczeble 28 x 28 mm (aluminium) oraz 25 x 35 mm.(stal) o szerokości 29 cm. Przekrój podłużnicy 58 x 25 mm (aluminium), 50 x 25 mm (stal). Uchwyty standardowe długości 16 cm (inne długości dostępne jako akcesoria). Wysyłka w elementach konstrukcyjnych. Dostawa nie obejmuje kołków i śrub do mocowania do ścian. A Wymiary [m] A C71023 C72023 C63023 C ,3 C71031 C72031 C63031 C ,1 C71037 C72037 C73037 C ,7 C71045 C72045 C73045 C ,5 C71054 C72054 C73054 C ,4 C71062 C72062 C73062 C ,2 C71071 C72071 C73071 C ,1 C71079 C72079 C73079 C ,9 C71085 C72085 C73085 C ,5 C71093 C72093 C73093 C ,3 C71102 C72102 C73102 C ,2 C71110 C72110 C73110 C ,0 C71119 C72119 C73119 C ,9 C71127 C72127 C73127 C ,7 C71133 C72133 C73133 C ,3 C71142 C72142 C73142 C ,2 C71150 C72150 C73150 C ,0 C71158 C72158 C73158 C ,8 C71167 C72167 C73167 C ,7 C71175 C72175 C73175 C ,5 C71181 C72181 C73181 C ,1 C71190 C72190 C73190 C ,0 C71198 C72198 C73198 C ,8 C71207 C72207 C73207 C ,7 C71215 C72215 C73215 C ,5 C71224 C72224 C73224 C ,4 C71229 C72229 C73229 C ,9 C71238 C72238 C73238 C ,8 C71246 C72246 C73246 C ,6

7 DRABINA WEWNĘTRZNA Z KOSZEM Standardowe zestawy drabin Crynoline z koszem ochronnym. Do stosowania wewnątrz pomieszczeń, pod wyłazami i klapami dymowymi lub w zbiornikach. Rozstaw obręczy kosza ochronnego 80 cm zgodnie z wymaganiami polskich przepisów. Szerokość zewnętrzna drabiny: 55 cm Antypoślizgowe szczeble 28 x 28 mm (aluminium) oraz 25 x 35 (stal) mm o szerokości 50 cm Przekrój podłużnicy 58 x 25 mm (aluminium), 50 x 25 mm (stal). Uchwyty standardowe o długości 16 cm (inne długości dostępne jako akcesoria). Szybki montaż dzięki połączeniom śrubowym. Wysyłka w elementach konstrukcyjnych. Dostawa nie obejmuje kołków i śrub do mocowania do ścian. Drabiny wyposażone w podest spoczynkowy co 10 m wysokości. Wymiary [m] A C81031 C81037 C81045 C81054 C81062 C81071 C81079 C81085 C81093 C81102 C81110 C81119 C81127 C81133 C81142 C81150 C81158 C81167 C81175 C81181 C81190 C81198 C81207 C81215 C81224 C81229 C81238 C81246 C82031 C82037 C82045 C82054 C82062 C82071 C82079 C82085 C82093 C82102 C82110 C82119 C82127 C82133 C82142 C82150 C82158 C82167 C82175 C82181 C82190 C82198 C82207 C82215 C82224 C82229 C82238 C82246 C83031 C83037 C83045 C83054 C83062 C83071 C83079 C83085 C83093 C83102 C83110 C83119 C83127 C83133 C83142 C83150 C83158 C83167 C83175 C83181 C83190 C83198 C83207 C83215 C83224 C83229 C83238 C83246 C84031 C84037 C84045 C84054 C84062 C84071 C84079 C84085 C84093 C84102 C84110 C84119 C84127 C84133 C84142 C84150 C84158 C84167 C84175 C84181 C84190 C84198 C84207 C84215 C84224 C84229 C84238 C ,1 3,7 4,5 5,4 6,2 7,1 7,9 8,5 9,3 10,2 11,0 11,9 12,7 13,3 14,2 15,0 15,8 16,7 17,5 18,1 19,0 19,8 20,7 21,5 22,4 22,9 23,8 24,6 0,8 0,8 1,6 2,4 4,0 4,8 5,6 5,6 6,4 7,2 8,8 9,6 10,4 10,4 11,2 12,0 13,6 14,4 15,2 15,2 16,0 17,6 18,4 19,2 20,0 20,0 20,8 21,6

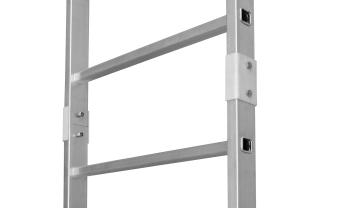

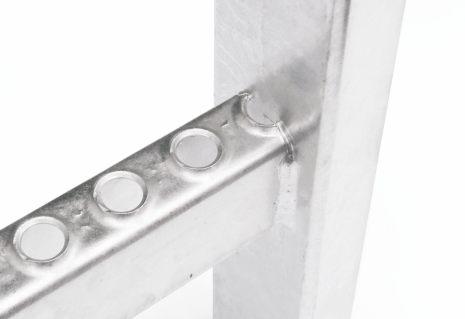

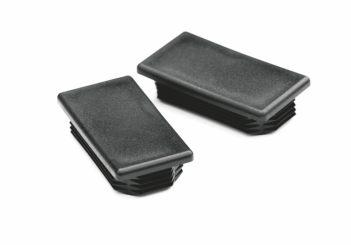

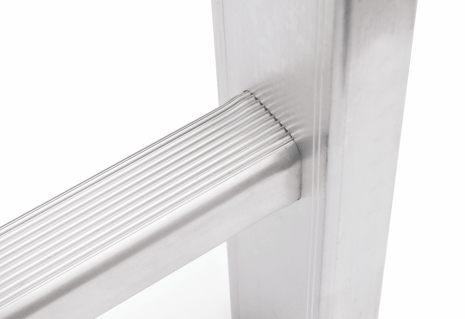

8 DRABINA Inne długości można uzyskać za pomocą łączenia oferowanych drabin. Antypoślizgowe szczeble 28 x 28 mm (aluminium) oraz 25 x 35 (stal) mm o szerokości 50 cm zapobiegające poślizgowi. Przekrój podłużnicy 58 x 25 mm (aluminium), 50 x 25 mm (stal). Nietypowe wymiary na zamówienie. Ilość szczebli Długość [mm] C01503 C02503 C03503 C C01504 C02504 C03504 C C01505 C02505 C03505 C C01506 C02506 C03506 C C01507 C02507 C03507 C C01508 C02508 C03508 C C01509 C02509 C03509 C C01510 C02510 C03510 C DRABINA SZYBOWA Inne długości można uzyskać za pomocą łączenia oferowanych drabin. Antypoślizgowe szczeble 28 x 28 mm (aluminium) oraz 25 x 35 (stal) mm o szerokości 29 cm zapobiegające poślizgowi. Przekrój podłużnicy 58 x 25 mm (aluminium), 50 x 25 mm (stal). Nietypowe wymiary na zamówienie. Ilość szczebli Długość [mm] C91503 C92503 C93503 C C91504 C92504 C93504 C C91505 C92505 C93505 C C91506 C92506 C93506 C C91507 C92507 C93507 C C91508 C92508 C93508 C C91509 C92509 C93509 C C91510 C92510 C93510 C ZAŚLEPKA DRABINY Komplet (2 szt.) zaślepek do drabiny.

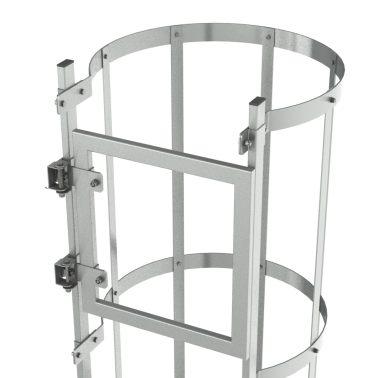

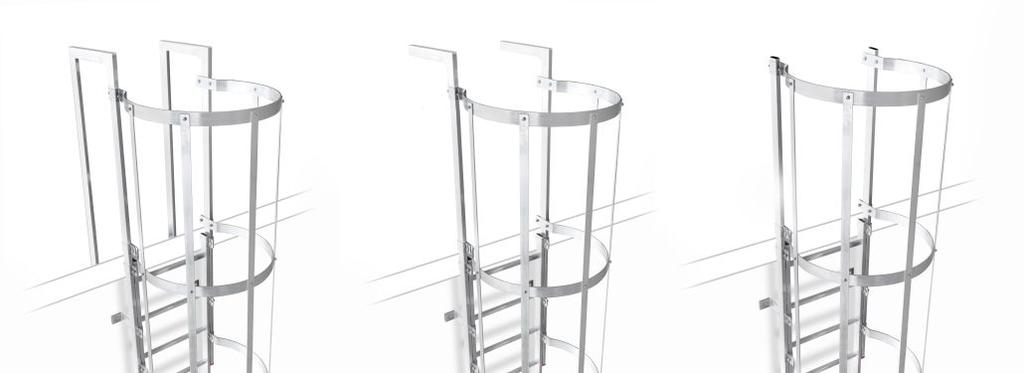

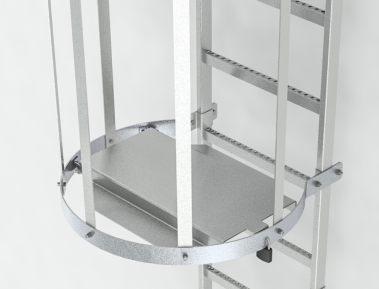

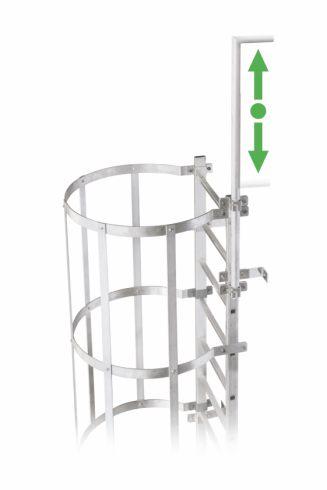

9 ELEMENTY KOSZA OCHRONNEGO Pałąk pojedynczy - w zestawie jeden pałąk wraz z elementami mocującymi do drabiny. Pałąk podwójny stosowany przy zmianie biegu drabiny - w zestawie jeden pałąk podwójny wraz z elementami mocującymi. Słupek ochrony w zestawie pięć słupków wraz z elementami mocującymi słupki do pałąków. Rodzaj Pałąk pojedynczy C01600 C02600 C03600 C04600 Pałąk podwójny C01601 C02601 C03601 C04601 Słupek ochrony C01612 C02612 C03612 C04612 Słupek ochrony C01611 C02611 C03611 C04611 Słupek ochrony C01610 C02610 C03610 C04610 Długość [mm] ŁĄCZNIK DO DRABIN Komplet (2 szt.) łączników do drabin wraz z tulejkami (tylko aluminium) i śrubami do skręcania. Łączniki należy dobierać z tego samego materiału co drabiny. Rodzaj Standardowy C01513 C02513 C03513 C04513 Wzmocniony C01514 C02514 C03514 C04514 UCHWYT MOCUJĄCY STAŁY Zestaw 2 sztuk uchwytów do mocowania drabin Crynoline do elementów konstrukcji. Uchwyty należy dobierać z tego samego materiału co drabiny. Zestaw zawiera elementy mocujące uchwyt do drabiny. Zestaw nie zawiera śrub i kołków do mocowania do konstrukcji. Odstęp [mm] C01801 C01809 C01810 C01811 C01812 C01808 C02801 C02809 C02810 C02811 C02812 C02808 C03801 C03809 C03810 C03811 C03812 C03808 C04801 C04809 C04810 C04811 C04812 C UCHWYT MOCUJĄCY REGULOWANY Zestaw 2 sztuk uchwytów do mocowania drabin Crynoline do elementów konstrukcji. Możliwość regulacji długości uchwytu. Uchwyty należy dobierać z tego samego materiału co drabiny. Zestaw zawiera elementy mocujące uchwyt do drabiny. Zestaw nie zawiera śrub i kołków do mocowania do konstrukcji. Odstęp [mm] C01802 C01803 C01804 C01805 C02802 C02803 C02804 C02805 C03802 C03803 C03804 C03805 C04802 C04803 C04804 C

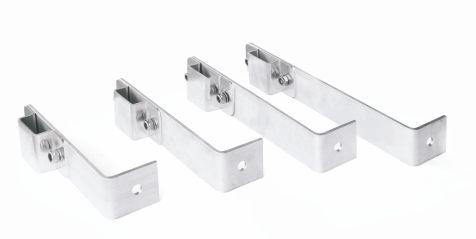

10 ADAPTER MONTAŻOWY Adaptery montażowe pozwalają na prosty montaż drabin w typowych sytuacjach konstrukcyjnych. Skontaktuj się z nami w celu dobrania uchwytów odpowiednich dla danej sytuacji. Symbol C01891 C03891 Rodzaj Do płyt warstwowych - podwójny Do płyt warstwowych - podwójny Materiał naturalne UCHWYT MOCUJĄCY SPECJALNY Uchwyty specjalne pozwalają na montaż drabin w typowych sytuacjach konstrukcyjnych. Skontaktuj się z nami w celu dobrania uchwytów odpowiednich dla danej sytuacji. Symbol Rodzaj Przeznaczenie C0x066 C0x071 C0x072 C0x073 C0x074 C0x075 C0x076 C0x077 C0x078 C0x817 C0x831 Uchwyt boczny Uchwyt czołowy 55 cm Uchwyt czołowy 90 cm Uchwyt do słupa dwuteowego 55 cm Uchwyt do słupa dwuteowego 90 cm Uchwyt prosty 55 cm Uchwyt prosty 90 cm Uchwyt środkowy Uchwyt środkowy przedłużony Uchwyt 25 do blachy Uchwyt PW 25 cm Umożliwia mocowanie do słupów stalowych lub żelbetowych - z ich prawej lub lewej strony. Mocowanie do słupów w ich osi; wymagana przestrzeń pomiędzy słupem a obudową. Mocowanie do słupów w ich osi; wymagana przestrzeń pomiędzy słupem a obudową. Mocowanie do środnika słupa dwuteowego lub podobnej konstrukcji. Mocowanie do środnika słupa dwuteowego lub podobnej konstrukcji. Umożliwia dalsze odsunięcie drabiny, np. przy dużych okapach czy uskokach. Umożliwia dalsze odsunięcie drabiny, np. przy dużych okapach czy uskokach. Mocowanie do słupów stalowych lub żelbetowych w ich osi. Mocowanie do słupów stalowych lub żelbetowych w ich osi; stosowany przy grubszych obudowach. Mocowanie do ścian murowanych lub obłożonych blachą. Mocowanie do płyty warstwowej lub słabych ścian. C0x832 Uchwyt PW 16 cm Mocowanie do płyty warstwowej lub słabych ścian. C0x833 C0x835 Uchwyt przejścia nad attyką Uchwyt słupa żelbetowego Mocowanie przejścia nad attyką od strony dachu. Mocowanie w osi słupa żelbetowego, kotwienie do jego boków. STOPKA FUNDAMENTOWA Zestaw 2 sztuk stopek fundamentowych do oparcia drabin Crynoline o podłoże. Stopki należy dobierać z tego samego materiału co drabiny. Zestaw zawiera elementy mocujące stopkę do drabiny. Zestaw nie zawiera śrub i kołków do mocowania stopki do fundamentu. W stopkach regulowanych zakres regulacji wysokości wynosi 60 mm. Symbol C01950 C02950 C03950 C04950 C01949 C02949 C03949 C04949 Rodzaj Regulowana Regulowana Regulowana Regulowana Stała Stała Stała Stała Materiał naturalne naturalne

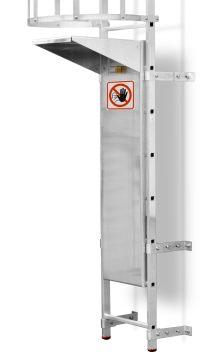

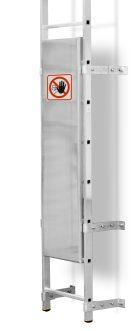

11 DRABINA ZAWIESZANA Drabinę zawieszaną stosujemy wtedy kiedy w strefie wejścia nie ma możliwości zamocowania drabiny, ze względu na brak miejsca lub inne przeszkody. Drabina zawieszana wyposażona jest w haki i może być "dowieszana" do drabiny mocowanej, której dolny szczebel znajduje się na wysokości 2,2-2,6 m nad poziomem terenu. C01952 C02952 DRABINA WYSUWANA I EWAKUACYJNA Drabina wysuwana i ewakuacyjna mocowana jest na stałe w strefie wejścia na drabinę. Specjalny mechanizm odblokowuje drabinę pozwalając jej wysunąć się w dół. Drabina wysuwana odblokowywana jest od dołu (przy wchodzeniu na drabinę). Drabina ewakuacyjna odblokowywana jest od góry (przy schodzeniu z drabiny). Symbol C01953 C01955 C02953 C02955 Rodzaj Drabina wysuwana Drabina ewakuacyjna Drabina wysuwana Drabina ewakuacyjna Materiał naturalne naturalne BLOKADA DOSTĘPU Blokada dostępu pozwala zabezpieczyć drabinę mocowaną przed dostępem niepowołanych osób. Blokada zamykana jest na kłódkę. Zaleca się stosowanie blokady dostępu szczególnie kiedy drabina zamocowana jest na terenie niestrzeżonym, dostępnym dla osób niepowołanych. Zestaw zawiera elementy mocujące blokadę do drabiny. Zestaw zawiera kłódkę. Rodzaj C01960 C02960 Z półką C01961 C02961 Bez półki BLOKADA WEJŚCIA DO KOSZA Blokada pozwala zabezpieczyć drabinę mocowaną przed dostępem niepowołanych osób w obrębie wejścia do kosza. Blokada zamykana jest na kłódkę. Zaleca się stosowanie blokady dostępu szczególnie kiedy drabina zamocowana jest na terenie niestrzeżonym, dostępnym dla osób niepowołanych. Zestaw zawiera kłódkę oraz elementy mocujące blokadę do drabiny. W drabinach projektowanych wg wymagań PN-EN ISO należy stosować blokady dostępu C0x96x. C01954 C02954 C03954 C04954

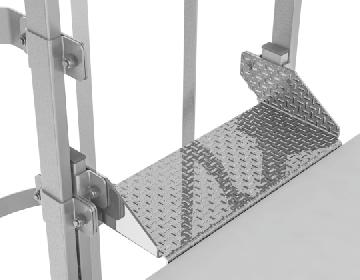

12 STOPIEŃ ZEJŚCIA Stopień zejścia pozwala zmniejszyć odległość pomiędzy ostatnim szczeblem drabiny, a krawędzią zejścia do odległości wymaganej przepisami. Stopień posiada powierzchnię ryflowaną, zapobiegającą poślizgowi. Stopień należy dobierać z tego samego materiału co drabina. Zestaw zawiera elementy mocujące do drabiny. Odstęp od ściany [mm] C01972 C02972 C03972 C C01973 C02973 C03973 C SŁUPEK ZEJŚCIA Zestaw 2 szt. słupków zejścia. Słupki należy dobierać z tego samego materiału co drabiny. Zestaw zawiera elementy mocujące słupki do drabiny. Zestaw nie zawiera śrub i kołków do mocowania słupków długich do dachu (attyki). Poręcz krótka ma długość 300 mm. Poręcz długa ma długość 500 mm i regulację wysokości mm. Inne wymiary poręczy dostępne są na zamówienie. Typ C01700 C01710 C01711 C02700 C02710 C02711 C03700 C03710 C03711 C04700 C04710 C04711 Prosty Z poręczą krótką Z poręczą długą BRAMKA SAMOZAMYKAJĄCA Bramka samozamykająca pozwala zabezpieczyć przebywających w strefie zejścia z drabiny przed upadkiem. Bramka zamyka się samoczynnie. Bramkę należy dobierać z tego samego materiału co drabina. Zestaw zawiera elementy mocujące bramkę do belki zejścia.

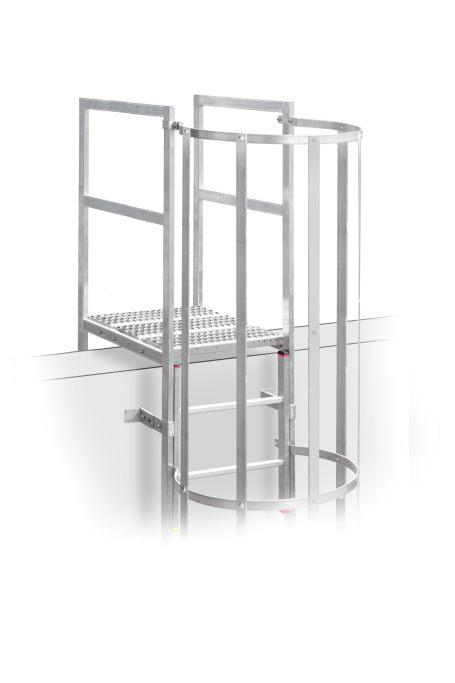

13 PRZEJŚCIE NAD ATTYKĄ JEDNOSTRONNE Zabezpiecza przed poślizgnięciem użytkownika stojącego na attyce. Zapobiega uszkodzeniu krawędzi dachu lub obróbki blacharskiej przy wchodzeniu na dach. Umożliwia bezpieczne zejście z drabiny na dach. Przejście należy dobierać z tego samego materiału co drabina. Zestaw zawiera elementy mocujące przejście do drabiny. C C C03965 C03962 C04965 C04962 Szerokość Wymiary [mm] Długość PRZEJŚCIE NAD ATTYKĄ Zabezpiecza przed poślizgnięciem pracownika stojącego na attyce. Zapobiega uszkodzeniu obróbki blacharskiej przy wchodzeniu na dach. Umożliwia bezpieczne zejście z drabiny na dach. Przejście należy dobierać z tego samego materiału co drabina. Zestaw zawiera elementy mocujące słupki do drabiny. Zestaw nie zawiera elementów mocujących do wewnętrznej strony attyki. Nietypowe wymiary na zamówienie. - - C03966 C C03967 C PORĘCZ WYSUWANA Poręcz wysuwana stosowana jest w drabinach zamontowanych w studzienkach kanalizacyjnych oraz w drabinach włazowych na dach. Zestaw zawiera elementy mocujące poręcz do drabiny. Poręcz wysuwa się na wysokość 110 cm. Inne wymiary poręczy dostępne są na zamówienie. C01712 C02712 C03712 C04712

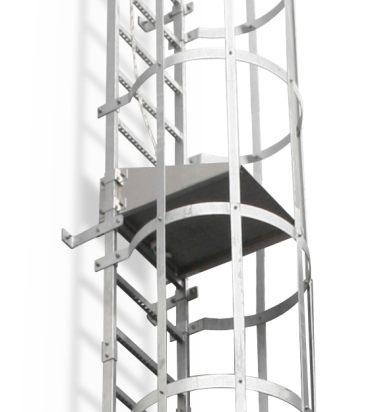

14 PODEST SPOCZYNKOWY Podesty spoczynkowe należy stosować kiedy długość biegu drabiny przekracza 10 m. Podest należy dobierać z tego samego materiału co drabiny. Zestaw zawiera elementy mocujące podest do drabiny. PODEST ZAMYKAJĄCY KOSZ Podest stosowany do zamknięcia kosza przy zmianie biegu w drabinach wielobiegowych. Podest należy dobierać z tego samego materiału co drabina. Zestaw zawiera elementy mocujące podest do drabiny. C01901 C02901 C03901 C04901 PODESTY PODSTAWOWY I DODATKOWY Podest podstawowy służy do budowy balkonów, galerii, wyjść ewakuacyjnych. Może służyć również do stworzenia podestu spoczynkowego. Podest wyposażony jest w poręcz czołową i boczną oraz konsole podpierające. Podest dodatkowy służy do rozbudowy - przedłużenia podestu podstawowego przy budowie balkonów, galerii, wyjść ewakuacyjnych oraz podestów spoczynkowych. Podest wyposażony jest w poręcz boczną oraz konsole podpierające. Rodzaj podestu Wymiary [cm] C03902 C03903 C04902 C04903 Podstawowy Dodatkowy 800 x x 800 SUCHY PION Suche piony są to przeciwpożarowe urządzenia wodne, przeznaczone do szybkiego podania wody na wyższe kondygnacje budynku i są kompatybilne ze sprzętem straży pożarnej. Zgodne z normą PN-B Z Wykonane z rur ocynkowanych DN65, nasady 52 mm. Zestaw zawiera elementy mocujące pion do drabiny. Specyfikacja elementów składowych zależna od konstrukcji obiektu oraz drabiny. C03999

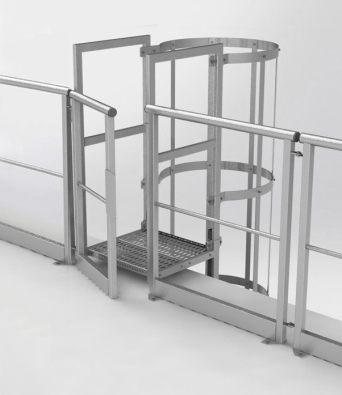

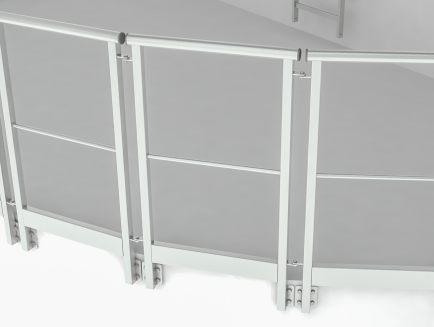

15 BALUSTRADY MONTOWANE DO PODŁOŻA Modułowa balustrada do drabiny może być stosowana jako uzupełnienie systemu Crynoline w miejscach, gdzie istnieje ryzyko upadku z wysokości. Balustrada zgodna z wymaganiami normy PN-EN ISO Moduły o różnych szerokościach pozwalają na dopasowanie do wymiarów i kształtu zabezpieczanego miejsca. Balustrady BP montuje się do podłoża. Symbol BP-500oc BP-500sn BP-750oc BP-750sn BP-1000oc BP-1000sn BP-1500oc BP-1500sn Materiał ocynkowna ocynkowna ocynkowna ocynkowna BALUSTRADY MONTOWANE DO KRAWĘDZI Modułowa balustrada do drabiny może być stosowana jako uzupełnienie systemu Crynoline w miejscach, gdzie istnieje ryzyko upadku z wysokości. Balustrada zgodna z wymaganiami normy PN-EN ISO Moduły o różnych szerokościach pozwalają na dopasowanie do wymiarów i kształtu zabezpieczanego miejsca. Balustrady BK montuje się do krawędzi. Szerokość [mm] BALUSTRADY Symbol BK-500oc BK-500sn BK-750oc BK-750sn BK-1000oc BK-1000sn BK-1500oc BK-1500sn Materiał ocynkowna ocynkowna ocynkowna ocynkowna Szerokość [mm]

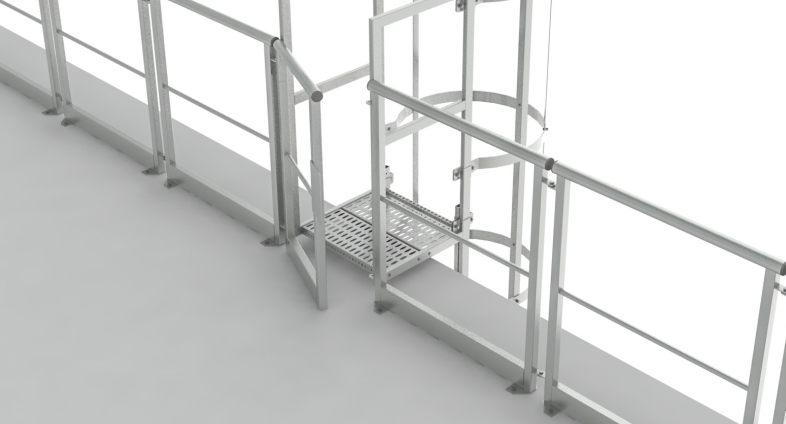

16 BRAMKA SAMOZAMYKAJĄCA DO BALUSTRAD Bramka samozamykająca pozwala zabezpieczyć przebywających w strefie zejścia z drabiny przed upadkiem Bramka zamyka się samoczynnie. Podobnie jak balustrady wyposażona jest w poprzeczki i krawężnik (burtę). Bramkę należy dobierać z tego samego materiału co balustrady. Zestaw zawiera elementy mocujące bramkę do balustrady. Symbol Materiał Szerokość [mm] BS-550oc BS-550sn ocynkowna ŁĄCZNIK DO ŚCIANY Umożliwia mocowanie skrajnych segmentów balustrady do ściany. Symbol Bl01oc Bl01sn Materiał ocynkowna

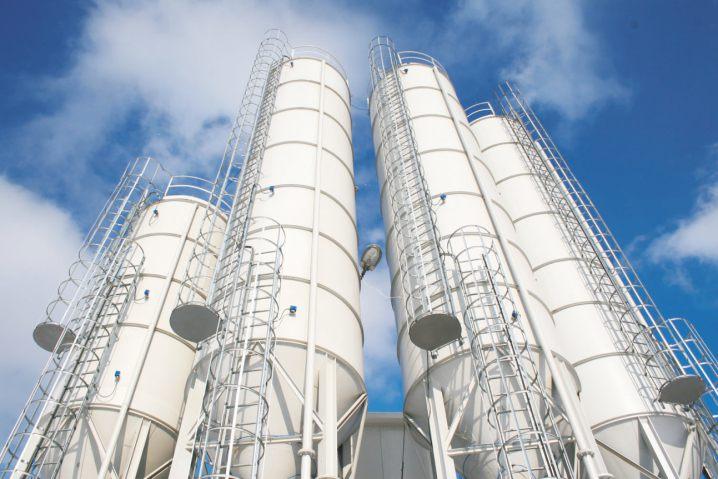

17 DLA UŻYTKOWNIKA Crynoline to prosty, efektywny i bezpieczny system drabin mocowanych na stałe do elementów konstrukcyjnych obiektów budowlanych oraz maszyn i urządzeń. Zastosowania Crynoline > Zapewnienie dostępu do wszystkich pomieszczeń i części budynku, związanych z okresową obsługa maszyn i urządzeń oraz przeglądem i utrzymaniem stanu technicznego budynku (np. wejścia na dachy, kominy, maszty). > Drogi ewakuacyjne, przeciwpożarowe w budynkach użyteczności publicznej. > Wejścia inspekcyjne i konserwatorskie do urządzeń technicznych (np. studzienki, komory). > Stały dostęp do maszyn i urządzeń. > Mocowanie na stałe w studzienkach włazowych. Wysoka estetyka Crynoline > Spójny, przemyślany system pozwala zminimalizować ilość niezbędnych elementów oraz wyeliminować skomplikowane rozwiązania. > Wysokiej jakości elementy składowe pozwalają na uzyskanie estetycznej drabiny, która może stać się elementem architektury obiektu. > Dla najbradziej wymagających Crynoline może zostać polakierowana na dowolny kolor z palety RAL lub anodowana na wybrany kolor. Duża trwałość Crynoline > Drabina skręcana jest na budowie z gotowych elementów, co pozwala uniknąć spawania, cięcia i obróbki mechanicznej, która najczęściej staje się ogniskiem korozji. > W wersjach aluminiowej oraz ze stali szlachtnej nie występuje zjawisko korozji. > System praktycznie nie wymaga żadnej konserwacji. > Trwałość systemu pozwala nam udzielić na niego wieloletniej gwarancji. Bezpieczeństwo Crynoline > Możliwość wyposażenia drabiny w kosz ochronny lub mechaniczny system ochrony przed upadkiem z wysokości. > System spełnia wymagania polskich przepisów BHP m.in Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. > Elementy Crynoline pozwalają na wykonanie drabiny również zgodnie z normami PN-EN ISO , DIN , DIN zależnie od potrzeb inwestora. > Drabiny szybowe spełniają wymagania norm PN-EN Prosty montaż Crynoline > Przemyślana konstrukcja pozwala zminimalizować ilość niezbędnych elementów. > Stosunkowo niewielkie, lekkie elementy składowe ułatwiają montaż oraz eliminują konieczność użycia dodatkowego sprzętu (np. dźwigu). > Czytelna instrukcja, proste połączenia śrubowe, fachowe doradztwo pozwala na prosty i szybki montaż drabin. 17

18 DLA PROJEKTANTA Myśl o tym co istotne Crynoline daje projektantowi gotowe rozwiązanie wymaganego przepisami zagadnienia dostępu do wszystkich części obiektu. Zastosowanie Crynoline pozwala skupić się na istocie konstrukcji, bez tracenia czasu na mało twórcze projektowanie drabin. Wymogi przepisów Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, należy zapewnić dostęp do wszystkich pomieszczeń i części budynku, związanych z okresową obsługa maszyn i urządzeń oraz przeglądem i utrzymaniem stanu technicznego budynku. Jako dojścia i przejścia miedzy różnymi poziomami mogą służyć drabiny, trwale zamocowane do konstrukcji. Drabiny Crynoline spełniają wymagania ww. rozporządzenia, w szczególności 101. System Crynoline został zaprojektowany tak, aby spełnić również wymagania norm: > DIN Drabiny mocowane na stałe do konstrukcji budowlanych. > DIN Ochrona przeciwpożarowa. Drabiny ewakuacyjne. > PN-EN ISO Bezpieczeństwo maszyn. Stałe środki dostępu do maszyn. > PN-EN Drabiny do zamocowania na stałe w studzienkach włazowych. Materiały pomocnicze do projektowania Dla wsparcia pracy projektantów udostępniamy: > Szczegółowe wymogi przepisów wobec drabin mocowanych > Bloki CAD i BIM do wykorzystania w opracowywanych projektach > Fachowe doradztwo Zapraszamy do współpracy Do firm projektowych i wykonawczych kierujemy naszą specjalną ofertę współpracy. Skontaktuj się z nami, aby uzyskać bliższe informacje.

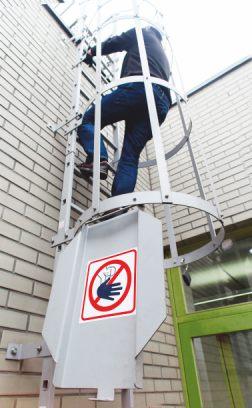

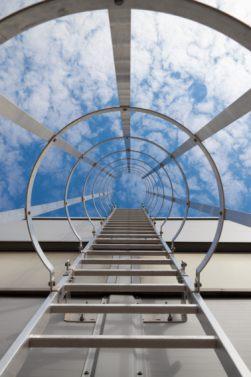

19 DLA WYKONAWCY Łatwa praca z Crynoline Minimalna ilość niezbędnych elementów, dzięki przemyślanej konstrukcji systemu. Nie potrzeba używać ciężkiego sprzętu (np. dźwigu) - niewielkie i lekkie elementy składowe. Oszczędność kosztów transportu - drabiny dostarczane są w elementach. Prosty montaż drabiny do każdej konstrukcji za pomocą szerokiego asortymentu akcesoriów mocujących Crynoline. Oszczędność czasu i niskie koszty montażu dzięki czytelnej instrukcji, prostym połączeniom śrubowym i fachowemu doradztwu. Montaż Crynoline Montaż każdej drabiny mocowanej to tak naprawdę dwa odrębne zagadnienia: złożenie samej drabiny z elementów dostarczonych przez producenta oraz zamocowanie drabiny do konstrukcji. Crynoline daje proste rozwiązanie obu problemów. Montaż drabiny i kosza ochronnego Na miejsce montażu dostarczany jest skompletowany, opisany i oznakowany zestaw elementów, do którego dołączamy czytelną instrukcję obsługi. Zmontowanie drabiny sprowadza się do poskładania gotowych elementów i poskręcania ich śrubami, zgodnie z wytycznymi instrukcji. Żadnego cięcia, spawania, mierzenia i kombinowania. Montaż drabiny do konstrukcji Standardowe rozwiązania są wystarczające kiedy montujemy drabinę do muru lub ściany betonowej, wtedy wystarczy dobrać odpowiedniej nośności kołki mocujące i przykręcić drabinę. W przypadku ścian o niskiej wytrzymałości (np. beton komórkowy, ceramika poryzowana) należy zwrócić szczególną uwagę na nośność zamocowania kołków w murze. Wskazana jest konsultacja ze specjalistą w zakresie technik zamocowań. Może zajść konieczność zastosowania kołków wklejanych lub innych przeznaczonych do konkretnego materiału. W skrajnie niekorzystnych sytuacjach można zastosować adaptery do słabych ścian oferowane jako akcesoria. Ściany wykonane w technologii dwuwarstwowej (warstwa nośna+ocieplenie) wymagają mocowań jak ściany murowane. Optymalnym rozwiązaniem jest montaż uchwytów regulowanych przed wykonaniem warstwy ocieplenia, a po wykonaniu ocieplenia dokręcenie drabiny do wcześniej zamocowanych uchwytów. Montaż do lekkich obudów (ściany z blach profilowanych lub płyt warstwowych) nie stanowi w systemie Crynoline problemu dzięki zastosowaniu specjalnych adapterów do płyt warstwowych i blach profilowanych. Montaż do stalowych lub żelbetowych elementów konstrukcji hal z lekką obudową umożliwia szeroki wybór uchwytów specjalnych. Montaż na masztach, kominach, zbiornikach stalowych wymaga wyznaczenia przez projektanta i przygotowania punktów kotwienia, w których drabina zostanie przykręcona lub przyspawana. Doradztwo Crynoline Jeżeli montaż drabiny nastręcza jakichkolwiek trudności, chętnie służymy doradztwem naszych specjalistów. Zapraszamy do współpracy Do firm projektowych i wykonawczych kierujemy naszą specjalną ofertę współpracy. Skontaktuj się z nami, aby uzyskać bliższe informacje. 19

20 Na jakim etapie budowy montować drabinę? Miejsce montażu najlepiej zaplanować już na etapie projektowania. Natomiast samą drabinę montować należy po zakończeniu prac elewacyjnych. Wyjątek stanowi montaż do ścian dwuwarstwowych z warstwą ocieplenia, kiedy to najlepiej zamontować kotwy przed montażem ocieplenia, a drabinę zamontować po zakończeniu prac elewacyjnych. W przypadku stosowania adapterów do płyt warstwowych lub adapterów do ścian słabych musimy mieć dostęp do wewnętrznej strony przegrody na której mocowana jest drabina, dlatego adaptery najlepiej montować przed zakończeniem prac wykończeniowych wewnątrz budynków. Przy montażu do konstrukcji stalowych najwygodniej zamocować uchwyty podczas montażu konstrukcji przed założeniem obudowy, a drabinę zamocować po założeniu obudowy. Na co zwrócić uwagę przy wyborze drabiny mocowanej? Zgodność z przepisami. Drabiny mocowane powinny spełniać wymogi Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie oraz norm PN-EN i PN-EN ISO Odporność na korozję. Drabiny powinny być zabezpieczone antykorozyjnie poprzez wykonanie z materiałów takich jak aluminium lub stal lub też poprzez nałożenie powłoki cynkowej. W przypadku braku zabezpieczenia antykorozyjnego drabina szybko ulegnie znisczeniu w wyniku działania warunków atmosferycznych i będzie wymagała częstej i kosztownej konserwacji. Rozstaw obręczy i prętów (słupków) kosza zabezpieczającego. Maksymalny rozstaw obręczy wynosi wg polskich przepisów 80 cm, a słupków kosza 30 cm. Wymiary i powierzchnia szczebli. Szczeble drabiny muszą mieć powierzchnię antypoślizgową oraz średnicę minimum 20 mm, dlatego niedopuszczalne jest stosowanie zbrojeniowych prętów żebrowanych jako materiał na szczeble, niedopuszczalne jest również wykonywanie szczebli z rurek stalowych. Szerokość drabiny. Szerokość szczebla drabiny wg polskich przepisów wynosi minimum 50 cm. Kotwienie do konstrukcji. Rozstaw kotew w pionie nie powinien przekraczać 200 cm. Dobierając kotwy należy uwzględnić materiał z którego wykonana jest konstrukcja nośna oraz minimalny odstęp drabiny od ściany (wynoszący 15 cm). Uwzględnić należy również przeszkody, które drabina powinna ominąć np. instalacje na ścianie, wykusze, okapy itp. Podesty spoczynkowe. Drabina powinna być wyposażona w podest spoczynkowy, co każde 10 m wysokości. Ochrona przed upadkiem. Ochrona przed upadkiem (kosz ochronny) powinien zaczynać się od wysokości nie mniejszej niż 2,2 m i nie większej niż 3,0 m. Drabiny Crynoline spełniają wszystkie powyższe wymagania. Od jakiej wysokości należy stosować kosz ochronny oraz kiedy należy stosować podest spoczynkowy? Według polskich przepisów kosz ochronny należy stosować od wysokości 3,0 m. Kosz nie powinien też zaczynać się niżej niż 2,2 m nad poziomem wejścia. Podest spoczynkowy należy stosować w drabinach dłuższych niż 10,0 m. Wg polskich przepisów podest spoczynkowy powinien znajdować się co 8-10 m wysokości drabiny. Z czego wykonane są drabiny Crynoline? Wersja z aluminium - podstawowa wersja, którą cechuje lekkość, łatwość montażu, całkowita odporność na korozję, brak konieczności konserwacji. Wersja z aluminium go - posiada wszystkie zalety wersji aluminiowej, a proces anodowania powoduje, że nie zachodzi powierzchniowe utlenianie aluminium, a co za tym idzie zachowana jest najwyższa estetyka konstrukcji i zostaje zwiększona odporność w agresywnym środowisku. Wersja ze stali ocynkowanej - zaletą jest duża odporność na uszkodzenia mechaniczne, wersja zalecana do szczególnie intensywnej eksploatacji. Wersje ze stali szlachetnej - do zastosowania w środowiskach silnie agresywnych (np. zakłady chemiczne, oczyszczalnie ścieków), całkowita odporność na korozję, brak konieczności konserwacji. Czy można stosować inne zabezpieczenia przed upadkiem niż kosz ochronny? W uzasadnionych przypadkach można stosować mechaniczne systemy ochrony przed upadkiem (szyny z uprzężami itp.). Pamiętać należy jednak, że montaż wymaga konsultacji z producentem, a stosowanie wymaga specjalistycznego przeszkolenia personelu. Niedozwolone jest jednoczesne stosowanie kosza i mechanicznego systemu ochrony.

21 Uwaga: możliwe są różnice pomiędzy kolorami ze wzornika, a kolorami rzeczywistymi wynikające z techniki druku. MALOWANIE PROSZKOWE Drabiny mogą zostać dodatkowo polakierowane proszkowo na dowolny kolor z palety RAL. Zalety lakierowania proszkowego drabin: Dodatkowe zabezpieczenie antykorozyjne. Zwiększona estetyka. Dopasowanie do koloru elewacji. Lakiery odporne na działanie promieniowania UV. 21

22 FORMULARZ ZAPYTANIA O DRABINĘ MOCOWANĄ (Proszę przesłać na adres info@crynoline.pl) Strefa zejścia z drabiny: Bramka zabezpieczająca Słupek zejścia prosty Słupek zejścia krótki Słupek zejścia długi Przejście nad attyką (jednostronne) Przejście nad attyką (dwustronne) Poręcz wysuwana Szerokość attyki Wysokość attyki Stopień zejścia Materiał z jakiego ma być wykonana drabina naturalne Alum. malowane proszk. ocynk. malowana proszkowo Wysokość pionu Materiał z którego wykonana jest ściana: Cegła pełna Pustaki ceramiczne Beton Gazobeton Blacha na konstrukcji stalowej Lekka obudowa (... cm) Ocieplenie o grubości... cm Ściana trójwarstwowa Inne... Nadawca: Imię Nazwisko/Firma Ulica Miasto Telefon kontaktowy Adres Dolny odcinek drabiny: Mocowany (1) Zawieszany Blokada wejścia (tylko do wersji 1) Blokada wejścia do kosza Drabina Wysuwana mm

23

24
