1 Coś więcej niż pompy

2 ZAKŁAD MECANIKI PRZEMYSŁOWEJ ZAMEP SP. Z O.O. 2 2

3 Spis treści O nas 4 WPS 6 WPS-M 12 PS-Z 16 WPZ Veloxos 24 WPJ 26 PZ 28 WPCC 3 SPW WPWE WPW 36 WPW 42 Projektowanie, wytwarzania i badania 45 WPN 46 Remonty 48 Odlewnia 5 Zespoły pompowe 52 3

4 O nas Zakład Mechaniki Przemysłowej ZAMEP Sp. z o.o. TE ZAMEP INDUSTRIAL MECANICAL COMPANY LLC 4

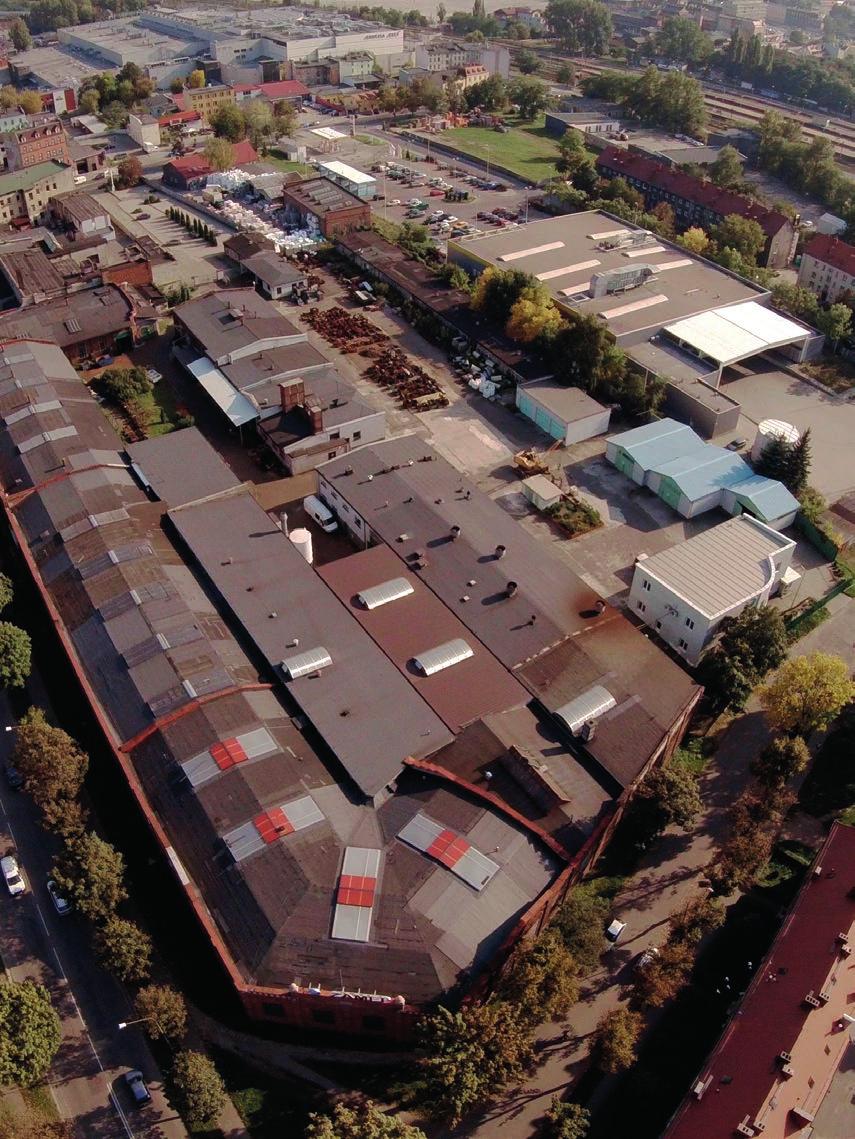

5 Firma istnieje od 1994 roku zajmując się głównie projektowaniem i produkcją pomp odśrodkowych jednoi wielostopniowych oraz zespołów pompowych. Nasze pompy wyróżnia najwyższa możliwa sprawność przy najdłuższych możliwych przebiegach i minimalnej wymaganej obsłudze. Nowoczesna konstrukcja pomp chroniona jest patentami. Większość pomp dobierana jest zgodnie z parametrami Klienta przy wsparciu naszego działu rozwoju. Posiadamy własny specjalistyczny park maszynowy oraz nowoczesną odlewnię pozwalając na wykonanie całej produkcji na miejscu. Pozwala nam to na stałą kontrolę wszystkich etapów produkcji, umożliwiając utrzymywanie najwyższego poziomu jakości i niezawodności produkowanych pomp. Materiały głównie używane do produkcji to żeliwa szare, staliwa, brązy, staliwa nierdzewne, DUPLEX, SUPERDUPLEX lub inne zgodnie z życzeniem Klienta. Nasze pompy są szeroko stosowane w przemyśle, m.in. odwadnianiu kopalń /do 14 m/, zaopatrzeniu w wodę, systemach odsalania, instalacjach przemysłowych, metalurgii, zasilaniu kotłów, systemach ciepłowniczych i chłodniczych, hydrotransporcie, przemyśle chemicznym i innych. 5

6 WPS WIROWA POMPA ŚREDNIOCIŚNIENIOWA Typ BB4 TYPOWE ZASTOSOWANIA pompowanie wody czystej lub zanieczyszczonej mechanicznie ciałami stałymi o wielkości ziaren do 2 mm, górnictwo odwadnianie oddziałowe i pomocnicze pompy WPS przewidziane są do zastąpienia dotychczas stosowanych pomp odwadniających średniociśnieniowych, wodociągi, zaopatrzenie w wodę pitną, podwyższanie ciśnienia, procesy technologiczne, instalacje przemysłowe, instalacje filtrujące. PODSTAWOWE ZALETY wysoka trwałość dzięki zastosowaniu nowoczesnych materiałów odpornych na erozję i korozję, wykonanie specjalne z materiałów typu DUPLEX szczególnie odporne na trudne warunki, dzięki odpowiedniemu zaprojektowaniu odciążenia sił osiowych pompy nie wymagają chłodzenia wodnego łożysk, cicha i spokojna praca, zgodność wymiarów przyłączeniowych z pompami Odwadniającymi Średniociśnieniowymi, praca z napływem lub ze ssaniem, nowoczesna i zwarta konstrukcja, bezobsługowa praca przy zastosowaniu uszczelnienia mechanicznego, dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX Ex I M2. 6

7 2 (m) 15 WPS Q (l/s) CARAKTERYSTYKA PRACY POMPY /1 /9 η max -5% η max -3% n = 147 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) 6 (ft) 5 4 W P S /2 2 1 Q opt Q (m 3 /h) 7 P 5 (kw) /1 /9 / Q (m 3 /h) 7 9 η (%) 8 s 7 η NPS Q (m 3 /h) IMP GPM 25 s, NPS3 (m) (ft) US GPM 3 7

8 25 (m) 2 15 WPS-1A Q (l/s) CARAKTERYSTYKA PRACY POMPY η max -3% η max -5% n = 148 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) 8 (ft) W P S - 1 A /2 2 1 Q opt Q (m 3 /h) P (kw) / Q (m 3 /h) 16 9 η (%) 8 7 η s NPS Q (m 3 /h) IMP GPM s, NPS3 (m) (ft) US GPM 7 8

9 WPS Q (l/s) 4 35 η max -5% η max -3% n = 148 min (rpm) ρ = 1 kg/m (m) (62.4 lb/cu ft) t = 15 o C (59 o F) CARAKTERYSTYKA PRACY POMPY (ft) 8 6 W P S / Q (m 3 /h) 14 Q opt 14 P (kw) / Q (m 3 /h) 14 9 η (%) 8 7 s 6 5 η 4 3 NPS Q (m 3 /h) IMP GPM s, NPS3 (m) (ft) US GPM 9

10 WPS Q (l/s) 7 35 (ft) (m) CARAKTERYSTYKA PRACY POMPY η max -5% η max -3% n = 148 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) W P S / Q (m 3 /h) 25 Q opt P [kw] / Q (m 3 /h) 25 s, NPS3 9 η (%) (m) (ft) 8 s η NPS Q (m 3 /h) IMP GPM US GPM 1

11 WPS Q (l/s) 12 4 η max -5% η max -3% n = 1485 min -1 (rpm) (m) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) CARAKTERYSTYKA PRACY POMPY (ft) W P S / Q (m 3 /h) Q opt P (kw) / Q (m 3 /h) 9 η (%) 8 s η NPS Q (m 3 /h) IMP GPM 16 s, NPS3 (m) (ft) US GPM 11

12 WPS-M WIROWA POMPA ŚREDNIOCIŚNIENIOWA Typ BB4 TYPOWE ZASTOSOWANIA pompowanie wody czystej lub zanieczyszczonej mechanicznie ciałami stałymi o wielkości ziaren do 2 mm, górnictwo odwadnianie oddziałowe i pomocnicze pompy WPS przewidziane są do zastąpienia dotychczas stosowanych pomp odwadniających średniociśnieniowych, wodociągi, zaopatrzenie w wodę pitną, podwyższanie ciśnienia, procesy technologiczne, instalacje przemysłowe, instalacje filtrujące. PODSTAWOWE ZALETY wysoka trwałość dzięki zastosowaniu nowoczesnych materiałów odpornych na erozję i korozję, wykonanie specjalne z materiałów typu DUPLEX szczególnie odporne na trudne warunki, cicha i spokojna praca, zgodność wymiarów przyłączeniowych z pompami Odwadniającymi Średniociśnieniowymi, praca z napływem lub ze ssaniem, nowoczesna i zwarta konstrukcja, bezobsługowa praca przy zastosowaniu uszczelnienia mechanicznego, dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX Ex I M2. 12

13 35 (m) WPS-1M Q (l/s) CARAKTERYSTYKA PRACY POMPY η max -5% η max -3% n = 148 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) 12 (ft) W P S - 1 M 1 5 / Q (m 3 /h) 18 Q opt 2 P (kw) / Q (m 3 /h) 18 9 η (%) 8 s 7 6 η NPS Q (m 3 /h) IMP GPM s, NPS3 (m) (ft) US GPM 13

14 WPS-15M Q (l/s) 7 4 η max -5% η max -3% n = 148 min -1 (rpm) (m) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) 12 CARAKTERYSTYKA PRACY POMPY (ft) 1 8 W P S M / Q (m 3 /h) 25 Q opt 25 P (kw) / Q (m 3 /h) 25 s, NPS3 9 η (%) (m) (ft) 8 s η NPS Q (m 3 /h) IMP GPM US GPM 14

15 4 (m) WPS-2M Q (l/s) 12 CARAKTERYSTYKA PRACY POMPY η max -5% η max -3% n = 1485 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) 1364 (ft) W P S - 2 M / Q (m 3 /h) Q opt P (kw) / Q (m 3 /h) 9 η (%) 8 7 s η NPS Q (m 3 /h) IMP GPM 16 s, NPS3 (m) (ft) US GPM 15

16 PS-Z POMPY ŚREDNIOCIŚNIENIOWE Typ BB4 Pompy PS-Z przeznaczone są do pompowania wody czystej lub zanieczyszczonej mechanicznie ciałami stałymi o wielkości ziaren do 2 mm. W górnictwie przewidziane są do odwadniania oddziałowego i pomocniczego. Pod względem wymiarów przyłączeniowych (rozstaw śrub mocujących pompę do ramy oraz rozstaw i średnice króćców) pompy typu PS-Z są całkowicie zamienne z dotychczas stosowanymi pompami do pomocniczego odwadniania. Wszystkie pompy PS-Z spełniają warunki bezpieczeństwa pracy i mogą być stosowane w przestrzeniach zagrożenia wybuchem ATEX Ex I M2. 16

17 16 (m) PS-8Z Q 14 (l/s) CARAKTERYSTYKA PRACY POMPY η max -5% η max -3% n = 145 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) 5 (ft) 4 3 P S - 8 Z /2 Q opt Q (m 3 /h) 5 P 3 (kw) / Q (m 3 /h) 5 s, NPS3 9 η (%) (m) (ft) 8 s η NPS Q (m 3 /h) IMP GPM US GPM 17

18 PS-1Z Q (l/s) 3 2 η max -5% η max -3% n = 145 min (m) -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) 18 t = 15 o C (59 o F) 6 CARAKTERYSTYKA PRACY POMPY (ft) 5 4 P S - 1 Z / Q (m /h) 11 Q opt 7 P (kw) / Q (m 3 /h) η (%) 8 7 s 6 5 η 4 3 NPS Q (m 1 /h) IMP GPM s, NPS3 (m) (ft) US GPM 18

19 PS-15Z Q (l/s) 25 η max -5% η max -3% n = 145 min -1 (rpm) ρ = 1 kg/m 3 (62.4 (m) lb/cu ft) t = 15 o 1 C (59 o F) CARAKTERYSTYKA PRACY POMPY 2 15 (ft) 8 6 P S Z 1 / Q (m 3 /h) 18 Q opt 12 P [kw] / Q (m 3 /h) 18 9 η (%) 8 η 7 6 s NPS Q (m 16 /h) IMP GPM s, NPS3 (m) (ft) US GPM 19

20 25 (m) 2 15 PS-2Z Q 1 (l/s) CARAKTERYSTYKA PRACY POMPY η max -5% η max -3% n = 145 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) 8 (ft) P S - 2 Z 1 / Q (m 3 /h) 35 Q opt 22 P (kw) / Q (m 3 /h) 35 9 η (%) 8 7 s η NPS Q (m 3 /h) IMP GPM s, NPS3 (m) (ft) US GPM 2

21 PS-25Z Q 16 (l/s) 3 η max -5% η max -3% n = 145 min -1 (rpm) (ft) ρ = 1 kg/m 3 (62.4 lb/cu ft) 9 (m) t = 15 o C (59 o F) CARAKTERYSTYKA PRACY POMPY P S Z / Q (m 3 /h) 6 Q opt 5 P (kw) / Q (m 3 /h) 6 9 η (%) 8 η 7 6 s 5 4 NPS Q (m 3 /h) IMP GPM s, NPS3 (m) (ft) US GPM 21

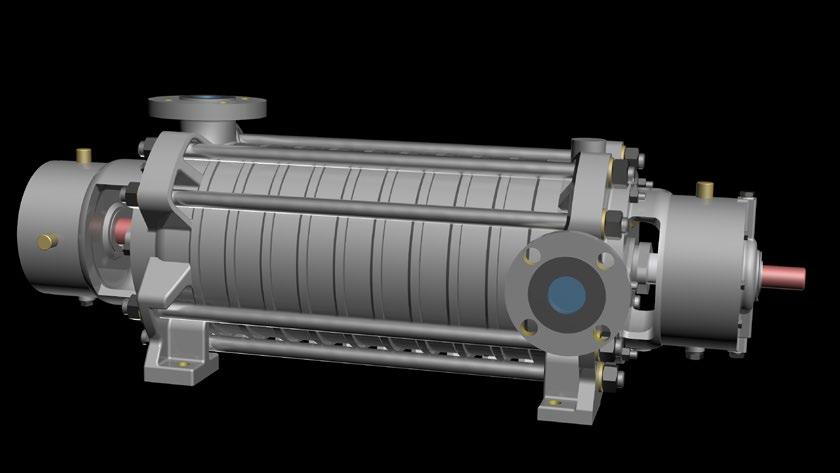

22 WPZ-5 WIROWA POMPA ZASILAJĄCA Typ BB4 TYPOWE ZASTOSOWANIA pompowanie wody czystej lub zanieczyszczonej mechanicznie ciałami stałymi o wielkości ziaren do 2 mm, górnictwo instalacje zraszające organu urabiającego, podwyższanie ciśnienia, procesy technologiczne, instalacje przemysłowe, instalacje filtrujące. PODSTAWOWE ZALETY wysoka trwałość dzięki zastosowaniu nowoczesnych materiałów odpornych na erozję i korozję, cicha i spokojna praca, praca z napływem lub ze ssaniem, nowoczesna i zwarta konstrukcja, dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX Ex I M2. 22

23 WPZ Q (l/s) 6 η max -5% η max -3% /1 n = 297 min -1 (rpm) (ft) ρ = 1 kg/m 3 (62.4 lb/cu ft) (m) 18 t = 15 o C (59 o F) / CARAKTERYSTYKA PRACY POMPY W P Z Q (m 3 /h) 3 Q opt 2 1 P (kw) /1 / Q (m 3 /h) 3 9 η (%) 8 7 s NPS3 η Q (m 3 /h) IMP GPM s, NPS3 (m) (ft) US GPM 14 23

24 Veloxos WIROWA POMPA ZASILAJĄCA Typ BB4 24

25 TYPOWE ZASTOSOWANIA Pompowanie wody czystej i lekko zanieczyszczonej Ciepłownictwo zasilanie kotłów, mycie kotłów Energetyka zasilanie kotłów, pompowanie kondensatu Papiernictwo mycie sit Cukrownictwo mycie sit filtracyjnych Przemysł spożywczy zasilanie wytwornic pary Koksownictwo pompowanie wody amoniakalnej, zasilanie baterii inżektorów Inne instalacje o parametrach cieczy zbliżonych do wody przy p 6 1. PODSTAWOWE ZALETY lekka i zwarta konstrukcja, cicha i spokojna praca, temperatura pompowanej cieczy może wynosić do 15 C (32 F), dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX Ex I M2. NOMINALNE PARAMETRY PRZY POMPOWANIU WODY CZYSTEJ Q n n m 3 /h l/s IMP GPM US GPM [1/min] / [rpm] Veloxos ,5 118,9 99,1 3 Veloxos ,5 198,1 165,2 3 Veloxos ,8 33,2 275,3 3 Liczba stopni Veloxos - 5 Veloxos - 65 Veloxos - 8 m ft m ft m ft

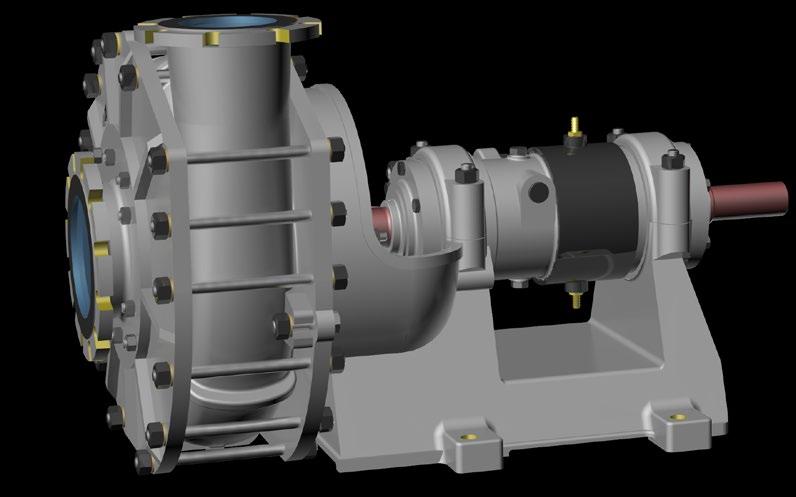

26 WPJ WIROWA POMPA JEDNOSTOPNIOWA DO YDROTRANSPORTU Typ O1 26

27 TYPOWE ZASTOSOWANIA pompowanie mieszanin wody i ciał stałych o dużych ziarnach i właściwościach mocno ścierających, pompowanie mieszanin wody i piasku kwarcowego, rud, węgla, żużlu, popiołu itp. górnictwo pompy WPJ przewidziane do zastąpienia dotychczas stosowanych pomp odwadniających do hydrotransportu, wodociągi, podwyższanie ciśnienia, procesy technologiczne, instalacje przemysłowe, hydrocyklony, instalacje filtrujące. PODSTAWOWE ZALETY wysoka trwałość dzięki zastosowaniu nowoczesnych materiałów odpornych na erozję i korozję, możliwość pracy z przetwornicą częstotliwości, możliwość pracy szeregowej, gęstość pompowanej mieszaniny może wynosić ρ max = 17 kg/m 3 przy pompowaniu mieszanin o 5% zawartości ciał stałych w wodzie, gęstość pompowanej mieszaniny może dochodzić do ρ = 22 kg/m 3 przy pompowaniu zanieczyszczeń mechanicznych o wielkości ziarna do 2 mm przy niskich prędkościach obrotowych, cicha i spokojna praca, praca z napływem lub ze ssaniem, dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX Ex I M2. Maks. dopuszczalna wielkość ciał stałych Najmniejszy przekrój przepływowy WPJ mm /.6 in 2 mm /.8 in WPJ mm / 1.7 in 6 mm / 2.4 in WPJ - 15-R 55 mm / 2.2 in 6 mm / 2.4 in WPJ mm / 2.2 in 8 mm / 3.1 in WPJ mm / 2.1 in 8 mm / 3.1 in NOMINALNE PARAMETRY PRACY PRZY POMPOWANIU WODY CZYSTEJ (dla maksymalnej prędkości obrotowej i największego wirnika) Typ pompy Q n n n D z P n m m 3 /h l/s IMP GPM US GPM m ft rmp mm in kw kg lb WPJ , WPJ WPJ - 15-R WPJ , WPJ , Konstrukcja pomp umożliwia zmniejszanie parametrów pracy poprzez zmniejszenie obrotów i/lub zmniejszenie średnicy wirnika dostosowywując pompę do instalacji bez potrzeby dławienia. 27

28 PZ POMPA DO YDROTRANSPORTU Typ O1 28

29 TYPOWE ZASTOSOWANIA pompowanie mieszanin wody i ciał stałych o dużych ziarnach i właściwościach mocno ścierających, pompowanie mieszanin wody i piasku kwarcowego, rud, węgla, żużlu, popiołu, itp. górnictwo pompy PZ przewidziane do zastąpienia dotychczas stosowanych pomp odwadniających do hydrotransportu, wodociągi, podwyższanie ciśnienia, procesy technologiczne, instalacje przemysłowe, hydrocyklony, instalacje filtrujące. PODSTAWOWE ZALETY wysoka trwałość dzięki zastosowaniu nowoczesnych materiałów odpornych na erozję i korozję, możliwość pracy z przetwornicą częstotliwości, możliwość pracy szeregowej, gęstość pompowanej mieszaniny może wynosić ρ max = 17 kg/m 3 przy pompowaniu mieszanin o 5% zawartości ciał stałych w wodzie, gęstość pompowanej mieszaniny może dochodzić do ρ = 22 kg/m 3 przy pompowaniu zanieczyszczeń mechanicznych o wielkości ziarna do 2 mm przy niskich prędkościach obrotowych, cicha i spokojna praca, praca z napływem lub ze ssaniem, dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX Ex I M2. Maks. dopuszczalna wielkość ciał stałych PZ - 1 PZ - 15 PZ - 2 PZ - 25 PZ mm /.6 in 42 mm / 1.7 in 5 mm / 2. in 52 mm / 2. in 5 mm / 2. in NOMINALNE PARAMETRY PRACY PRZY POMPOWANIU WODY CZYSTEJ (dla maksymalnej prędkości obrotowej i największego wirnika) Typ pompy Q n n n D z P n m m 3 /h l/s IMP GPM US GPM m ft rmp mm in kw kg lb PZ , PZ , PZ , PZ , PZ , Konstrukcja pomp umożliwia zmniejszanie parametrów pracy poprzez zmniejszenie obrotów i/lub zmniejszenie średnicy wirnika dostosowywując pompę do instalacji bez potrzeby dławienia. 29

30 WPCC WIROWA POMPA DO CIECZY CIĘŻKIC Typ O1 3

31 TYPOWE ZASTOSOWANIA pompowanie mieszanin wody i ciał stałych o dużych ziarnach i właściwościach mocno ścierających, pompowanie mieszanin wody i piasku kwarcowego, rud, węgla, żużlu, popiołu, górnictwo pompy WPCC przewidziane do zastąpienia dotychczas stosowanych pomp odwadniających do cieczy ciężkich, procesy technologiczne, instalacje przemysłowe, instalacje filtrujące. PODSTAWOWE ZALETY wysoka trwałość dzięki zastosowaniu nowoczesnych materiałów odpornych na erozję i korozję, możliwość pracy z przetwornicą częstotliwości, możliwość pracy szeregowej, gęstość pompowanej mieszaniny może wynosić ρ max = 22 kg/m 3 przy pompowaniu mieszanin o 5% zawartości ciał stałych w wodzie, cicha i spokojna praca, zgodność wymiarów przyłączeniowych z pompami do cieczy ciężkich, praca z napływem lub ze ssaniem, dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX Ex I M2. konstrukcja umożliwiająca demontaż i montaż wirnika bez konieczności demontażu pompy i rurociągów. Maks. dopuszczalna wielkość ciał stałych Najmniejszy przekrój przepływowy WPCC mm /.9 in 34 mm / 1.3 in WPCC mm / 1.1 in 4 mm / 1.6 in WPCC mm / 1.6 in 68 mm / 2.7 in NOMINALNE PARAMETRY PRACY PRZY POMPOWANIU WODY CZYSTEJ (dla maksymalnej prędkości obrotowej i największego wirnika) Typ pompy Q n n n D z P n m m 3 /h l/s IMP GPM US GPM m ft rmp mm in kw kg lb WPCC , 396,3 33, , WPCC ,8 726,5 65,6 2, , WPCC ,3 132, ,

32 SPW-15 SZYBKOOBROTOWA POMPA WIROWA Typ BB4 TYPOWE ZASTOSOWANIA pompowanie wody czystej lub zanieczyszczonej mechanicznie ciałami stałymi o wielkości ziaren do 2 mm, podwyższanie ciśnienia, procesy technologiczne, instalacje przemysłowe, górnictwo odwadnianie główne i pomocnicze, instalacje odsalania, kopalnie węgla, miedzi, soli i inne. PODSTAWOWE ZALETY różne wykonania materiałowe, aż do wykonania DUPLEX i SUPER DUPLEX zapewniających najwyższą trwałość oraz odpornych na erozję i korozję, dostosowanie do elektronicznego układu kontroli zużycia tarczy odciążającej, możliwość zastosowania uszczelnienia mechanicznego, możliwość zmiany ustawienia króćca ssawnego co 9, najwyższa precyzja wykonania części na maszynach wieloosiowych, precyzyjne wyważenie zespołu wirującego, dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX Ex I M2. 32

33 16 (m) SPW Q 12 (l/s) CARAKTERYSTYKA PRACY POMPY /9 η max -5% η max -3% n = 299 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) 5 (ft) 4 3 S P W Q (m 3 /h) 45 Q opt P (kw) 2 / Q (m 3 /h) 45 η 9 (%) 8 7 η NPS Q (m 3 /h) IMP GPM NPS3 (m) (ft) US GPM 33

34 WPWE-25 WYSOKOCIŚNIENIOWA POMPA WIROWA Typ BB4 TYPOWE ZASTOSOWANIA pompowanie wody czystej lub zanieczyszczonej mechanicznie ciałami stałymi o wielkości ziaren do 2 mm, podwyższanie ciśnienia, procesy technologiczne, instalacje przemysłowe, górnictwo odwadnianie główne i pomocnicze, kopalnie węgla, miedzi, soli i inne. PODSTAWOWE ZALETY podwyższona sprawność dzięki nowej poprawionej konstrukcji różne wykonania materiałowe, aż do wykonania DUPLEX i SUPER DUPLEX zapewniających najwyższą trwałość oraz odpornych na erozję i korozję, dostosowanie do elektronicznego układu kontroli zużycia tarczy odciążającej, możliwość zastosowania uszczelnienia mechanicznego, najwyższa precyzja wykonania części na maszynach wieloosiowych, precyzyjne wyważenie zespołu wirującego, dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX Ex I M2. 34

35 9 (m) WPWE Q (l/s) CARAKTERYSTYKA PRACY POMPY /11 /1 /9 η max -5% η max -3% n = 148 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) (ft) W P W E Q (m 3 /h) 8 Q opt 2 P (kw) /11 /1 / Q (m 3 /h) 8 η 9 (%) 8 7 s η NPS Q (m 3 /h) IMP GPM s, NPS3 (m) (ft) US GPM 35 35

36 WPW WIROWE POMPY WYSOKOCIŚNIENIOWE Typ BB4 TYPOWE ZASTOSOWANIA pompowanie wody czystej lub zanieczyszczonej mechanicznie ciałami stałymi o wielkości ziaren do 2 mm, podwyższanie ciśnienia, procesy technologiczne, instalacje przemysłowe, górnictwo odwadnianie główne i pomocnicze, kopalnie węgla, miedzi, soli i inne. PODSTAWOWE ZALETY wysoka trwałość dzięki zastosowaniu nowoczesnych materiałów odpornych na erozję i korozję (wyk. soloodporne), wykonanie specjalne z materiałów typu DUPLEX szczególnie odporne na trudne warunki, możliwość zastosowania elektronicznego układu kontroli zużycia tarczy odciążającej, zgodność wymiarów przyłączeniowych z pompami, dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX Ex I M2. 36

37 9 (m) WPW Q (l/s) CARAKTERYSTYKA PRACY POMPY /1 /9 η max -5% η max -3% n = 297 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) 25 (ft) 2 15 W P W Q opt Q (m 3 /h) 14 4 P (kw) /1 / Q (m 3 /h) 14 9 η (%) s η 5 4 NPS Q (m 3 /h) IMP GPM 5 s, NPS3 (m) (ft) US GPM 6 37

38 9 (m) WPW Q (l/s) CARAKTERYSTYKA PRACY POMPY /11 /1 /9 η max -5% η max -3% n = 297 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) 25 (ft) 2 15 W P W Q (m 3 /h) 2 Q opt P (kw) 5 /11 /1 4 / Q (m 3 /h) 2 s, NPS3 9 η (%) (m) (ft) s η NPS Q (m 3 /h) IMP GPM US GPM 9 38

39 WPW Q 11 (l/s) 8 η η max -5% max -3% 25 (m) CARAKTERYSTYKA PRACY POMPY /11 /1 /9 n = 148 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) (ft) 2 15 W P W Q (m 3 /h) 4 Q opt 1 P (kw) /11 /1 / Q (m 3 /h) 4 η 9 (%) 8 7 s η NPS Q (m 3 /h) IMP GPM s, NPS3 (m) (ft) US GPM 39

40 9 (m) WPW Q (l/s) 18 CARAKTERYSTYKA PRACY POMPY /11 /1 /9 η max -5% η max -3% n = 148 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) (ft) W P W Q opt Q (m 3 /h) 16 P (kw) /11 /1 / Q (m 3 /h) η 9 (%) 8 s 7 6 η NPS Q (m 3 /h) IMP GPM s, NPS3 (m) (ft) US GPM 4

41 9 (m) WPW Q (l/s) 25 CARAKTERYSTYKA PRACY POMPY /1 /9 η max -5% η max -3% n = 148 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) (ft) W P W Q (m 3 /h) 9 Q opt 2 P (kw) /1 / Q (m 3 /h) 9 s, NPS3 η 9 (%) (m) (ft) 8 s η NPS Q (m 3 /h) IMP GPM US GPM 41

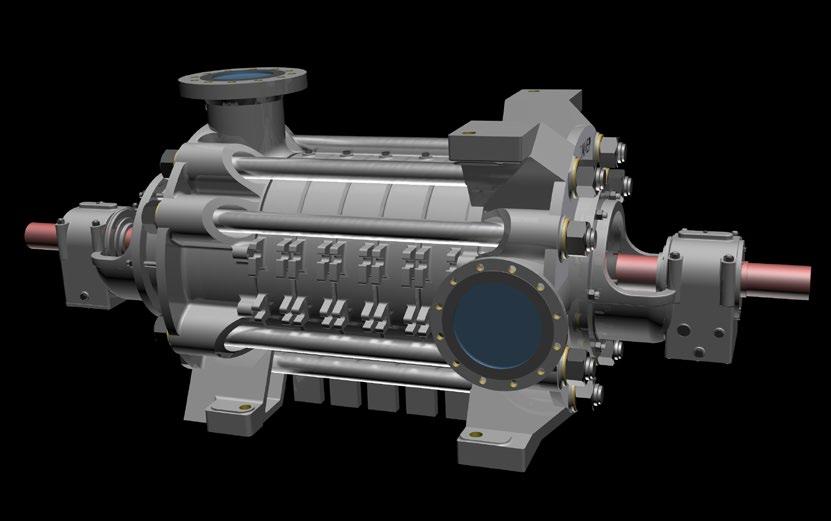

42 WPW WIROWE POMPY WYSOKOCIŚNIENIOWE Typ BB4 TYPOWE ZASTOSOWANIA pompowanie wody czystej lub zanieczyszczonej mechanicznie ciałami stałymi o wielkości ziaren do 2 mm, podwyższanie ciśnienia, procesy technologiczne, instalacje przemysłowe, górnictwo odwadnianie główne i pomocnicze, kopalnie węgla, miedzi, soli i inne. PODSTAWOWE ZALETY wysoka trwałość dzięki zastosowaniu nowoczesnych materiałów odpornych na erozję i korozję (wyk. soloodporne), wykonanie specjalne z materiałów typu DUPLEX szczególnie odporne na trudne warunki, możliwość zastosowania elektronicznego układu kontroli zużycia tarczy odciążającej, zgodność wymiarów przyłączeniowych z pompami Odwadniającymi Wielostopniowymi, dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX Ex I M2. 42

43 1 (m) WPW Q 11 (l/s) CARAKTERYSTYKA PRACY POMPY /11 /1 /9 η max -5% η max -3% n = 148 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) 3 (ft) W P W Q (m 3 /h) 4 Q opt 5 13 P (kw) 12 /11 11 /1 1 / Q (m 3 /h) 4 η 9 (%) s η NPS Q (m 3 /h) IMP GPM s, NPS3 (m) (ft) US GPM 43

44 WPW Q (l/s) η η max -5% max -3% 3812 (m) CARAKTERYSTYKA PRACY POMPY /1 /9 n = 148 min -1 (rpm) ρ = 1 kg/m 3 (62.4 lb/cu ft) t = 15 o C (59 o F) (ft) W P W Q opt Q (m 3 /h) P (kw) /1 / Q (m 3 /h) η 9 (%) 8 s 7 6 η NPS Q (m 3 /h) IMP GPM s, NPS3 (m) (ft) US GPM 44

45 Firma inżynierska Projektowanie Stary element Model 3D lub reverse engineering Proces odlewania Model odlewniczy Rysunek techniczny Wybór pompy Surowy element Obrobiony element Pompa na stanowisku pracy Zespół gotowy do wysyłki Testowanie pompy Zmontowana pompa 45

46 WPN WIROWE POMPY NORMOWE Typ O1 46

47 TYPOWE ZASTOSOWANIA wodociągi i uzdatnianie wody, transport ścieków, fekaliów i gnojowicy, Instalacje nawadniania i zraszania, podwyższanie ciśnienia, procesy technologiczne, instalacje przemysłowe, instalacje filtrujące, pompowanie wody zanieczyszczonej ciałami stałymi, instalacje przeciwpożarowe, instalacje nawadniania, melioracja, rolnictwo, fermy hodowlane. PODSTAWOWE ZALETY wysoka trwałość dzięki zastosowaniu nowoczesnych materiałów odpornych na erozję i korozję, możliwość pracy zespołu pompowego z falownikiem, zamienność z innymi pompami zgodnymi z normą EN 733, zgodność wymiarów przyłączeniowych i charakterystyk pomp z normą EN 733 DIN 24255, konstrukcja wirnika zapewniającą wysoką sprawność, cicha i spokojna praca, łatwa obsługa dzięki konstrukcji umożliwiającej wyjęcie wirnika, wału, uszczelnienia i łożysk od tyłu pompy z korpusu bez demontażu rurociągów, uszczelnienie mechaniczne lub sznurowe, dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX Ex I M2. CARAKTERYSTYKA PRACY POMPY 47

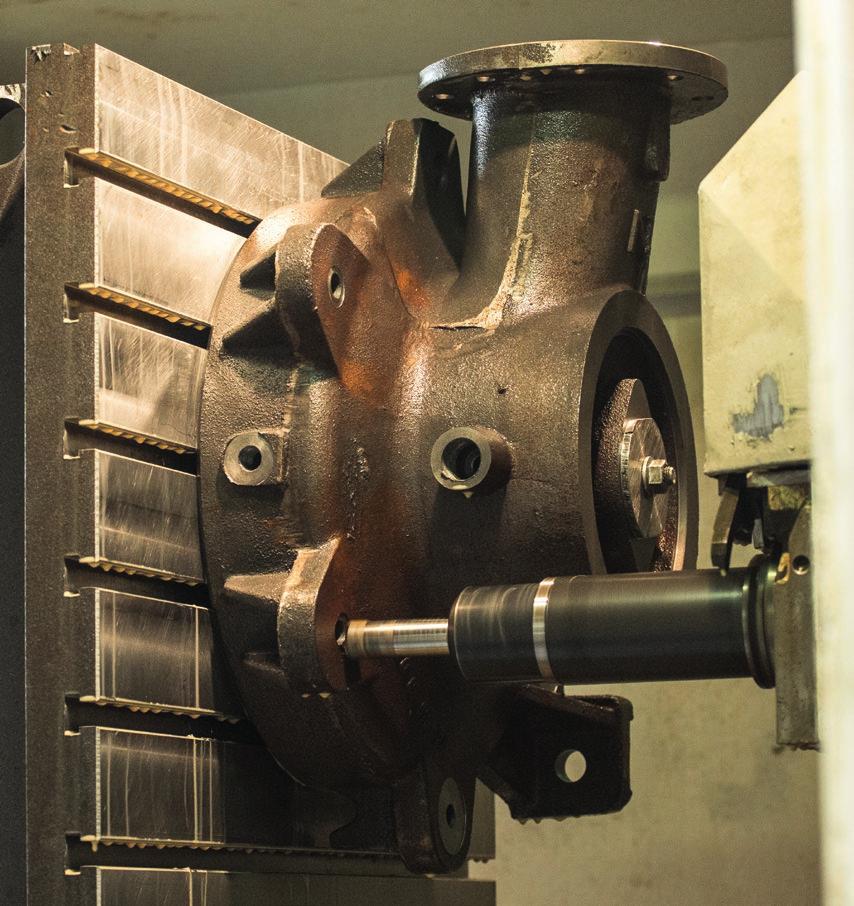

48 Remonty REMONTY POMP WIROWYC 48

49 OFERUJEMY WYKONYWANIE REMONTÓW POMP WIROWYC NASTĘPUJĄCYC PRODUCENTÓW: ZMP ZAMEP Sp. z o.o. Sigma Pumpy ranice s.r.o. C Warman Pump Group POWEN S.A. i innych. PRZEPROWADZAMY REMONTY: bieżące, średnie i kapitalne wg dokumentacji własnej lub powierzonej, odtworzeniowe, regeneracyjne, modernizacyjne polegające m.in. na zmianie: liczby stopni, wykonania materiałowego, systemu uszczelnienia, układu przepływowego tj. dostosowanie do wymaganych parametrów pracy. Elementy remontowanych pomp poddawane są próbom hydrostatycznym, a na życzenie Klienta wykonywane są pomiary parametrów pracy w ustalonym zakresie wydajności. Pomiary parametrów wykonywane są w 1 lub 2 klasie dokładności wg PN-EN ISO 996 na jednym ze stanowisk pomiarowych. 49

50 Odlewnia 5 42

51 OFERUJEMY WYKONYWANIE ODLEWÓW Z MODELI WŁASNYC LUB POWIERZONYC WYKONUJEMY: Odlewy z żeliwa i żeliwa stopowego do 1 kg (22 lb) Odlewy ze staliwa i staliwa stopowego do 1 kg (22 lb) Odlewy z miedzi, brązu i mosiądzu do 1 kg (22 lb) 51

52 Zespoły ZESPOŁY POMPOWE 52 44

53 DO WSZYSTKIC OFEROWANYC POMP FIRMY ZAMEP JAK RÓWNIEŻ POMP REMONTOWANYC OFERUJEMY WYKONANIE KOMPLETNYC ZESPOŁÓW POMPOWYC 45 53

54 54 notatki

55 CERTYFIKATY Część naszych certyfikatów Niniejszy folder nie stanowi oferty handlowej w rozumieniu Kodeksu Cywilnego. Copyright 217 ZAMEP Sp. z o.o. 55

56 Zakład Mechaniki Przemysłowej ZAMEP Sp. z o.o Gliwice, ul. Udzieli 6 tel. (+48) tel./fax (+48) zamep@zamep.eu Ver
