Regały wtykowe do magazynowania materiałów niebezpiecznych

Wielkość: px

Rozpocząć pokaz od strony:

Download "Regały wtykowe do magazynowania materiałów niebezpiecznych"

Błażej Szczepański
8 lat temu
Przeglądów:

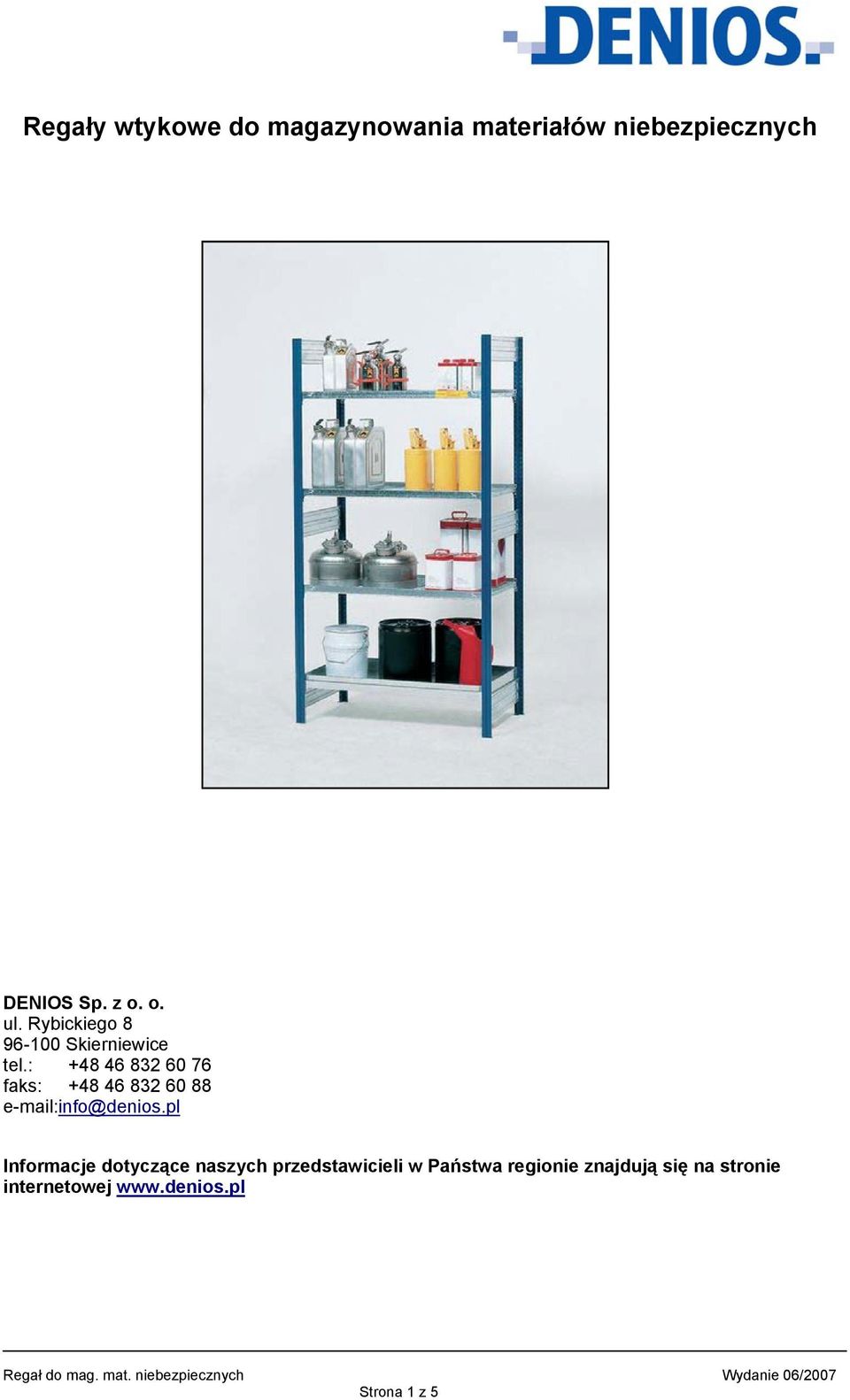

1 Regały wtykowe do magazynowania materiałów niebezpiecznych DENIOS Sp. z o. o. ul. Rybickiego Skierniewice tel.: faks: info@denios.pl Informacje dotyczące naszych przedstawicieli w Państwa regionie znajdują się na stronie internetowej Strona 1 z 5

: +48 46 832 60 76 faks: +48 46 832 60 88 e-mail:info@denios.

2 Wsporniki Support Appuis Soporte 2 Łącznik wsporników Support connection Attaches de support Uniones laterales 3 Poprzecznica usztywn. Bracing travers Traverse de renfort Travesaños 4 Podłoże półki Shel base Étagères Estantes 5 Ruszty kratowe Grid Caillebotis Rejilla 6 Wanna wychwytowa Sump Bac de rétention Cubetos 7 Paleta podstawowa Base pallet Palette de base Palé de base Strona 2 z 5

Bracing travers Traverse de renfort Travesaños 4 Podłoże półki Shel base Étagères Estantes 5 Ruszty

3 Szkic 1 Blaszka łącząca Connection panel Lien d'appui Chapa de las uniones laterales Wsporniki lewa str. Support left Appui gauche Soporte izquierdo Szkic 2 Wsporniki lewa str. Support left Appui gauche Soporte izquierdo Zaślepka Plugs Bouchon Tapones Blaszka łącząca Connection panel Lien d'appui Chapa de las uniones Szkic 3 1 Rama wspornikowa Support frame Chevalemen Marco 2 Poprzecznica Travers Traverse Travesaño 3 Kołek zabezpiecz. Locking pin Goupille de sécurité Clavija de Strona 3 z 5

Support left Appui gauche Soporte izquierdo Zaślepka Plugs Bouchon Tapones Blaszka łącząca Connection panel Lien d'appui

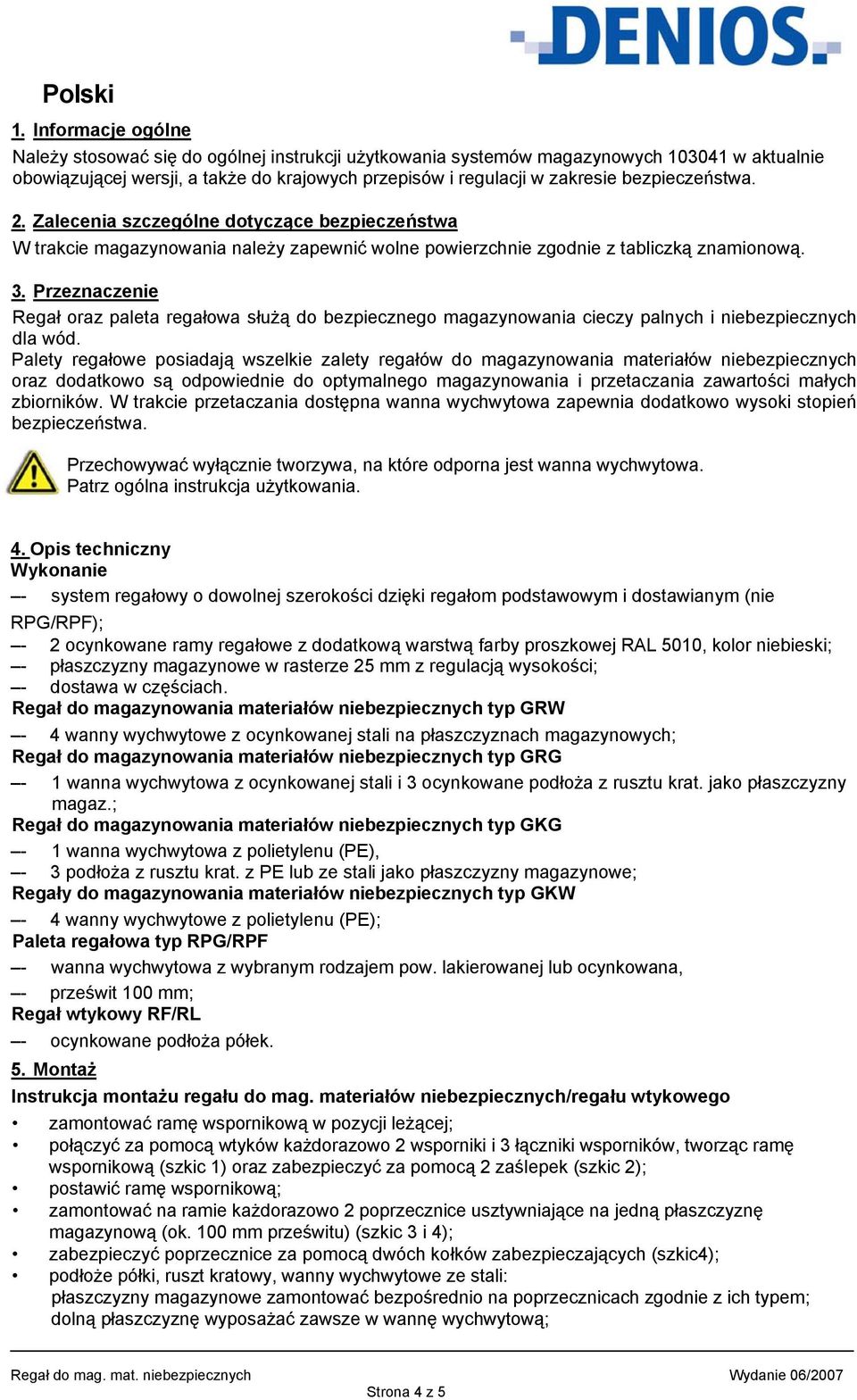

4 Polski 1. Informacje ogólne Należy stosować się do ogólnej instrukcji użytkowania systemów magazynowych w aktualnie obowiązującej wersji, a także do krajowych przepisów i regulacji w zakresie bezpieczeństwa. 2. Zalecenia szczególne dotyczące bezpieczeństwa W trakcie magazynowania należy zapewnić wolne powierzchnie zgodnie z tabliczką znamionową. 3. Przeznaczenie Regał oraz paleta regałowa służą do bezpiecznego magazynowania cieczy palnych i niebezpiecznych dla wód. Palety regałowe posiadają wszelkie zalety regałów do magazynowania materiałów niebezpiecznych oraz dodatkowo są odpowiednie do optymalnego magazynowania i przetaczania zawartości małych zbiorników. W trakcie przetaczania dostępna wanna wychwytowa zapewnia dodatkowo wysoki stopień bezpieczeństwa. Przechowywać wyłącznie tworzywa, na które odporna jest wanna wychwytowa. Patrz ogólna instrukcja użytkowania. 4. Opis techniczny Wykonanie - system regałowy o dowolnej szerokości dzięki regałom podstawowym i dostawianym (nie RPG/RPF); - 2 ocynkowane ramy regałowe z dodatkową warstwą farby proszkowej RAL 5010, kolor niebieski; - płaszczyzny magazynowe w rasterze 25 mm z regulacją wysokości; - dostawa w częściach. Regał do magazynowania materiałów niebezpiecznych typ GRW - 4 wanny wychwytowe z ocynkowanej stali na płaszczyznach magazynowych; Regał do magazynowania materiałów niebezpiecznych typ GRG - 1 wanna wychwytowa z ocynkowanej stali i 3 ocynkowane podłoża z rusztu krat. jako płaszczyzny magaz.; Regał do magazynowania materiałów niebezpiecznych typ GKG - 1 wanna wychwytowa z polietylenu (PE), - 3 podłoża z rusztu krat. z PE lub ze stali jako płaszczyzny magazynowe; Regały do magazynowania materiałów niebezpiecznych typ GKW - 4 wanny wychwytowe z polietylenu (PE); Paleta regałowa typ RPG/RPF - wanna wychwytowa z wybranym rodzajem pow. lakierowanej lub ocynkowana, - prześwit 100 mm; Regał wtykowy RF/RL - ocynkowane podłoża półek. 5. Montaż Instrukcja montażu regału do mag. materiałów niebezpiecznych/regału wtykowego zamontować ramę wspornikową w pozycji leżącej; połączyć za pomocą wtyków każdorazowo 2 wsporniki i 3 łączniki wsporników, tworząc ramę wspornikową (szkic 1) oraz zabezpieczyć za pomocą 2 zaślepek (szkic 2); postawić ramę wspornikową; zamontować na ramie każdorazowo 2 poprzecznice usztywniające na jedną płaszczyznę magazynową (ok. 100 mm prześwitu) (szkic 3 i 4); zabezpieczyć poprzecznice za pomocą dwóch kołków zabezpieczających (szkic4); podłoże półki, ruszt kratowy, wanny wychwytowe ze stali: płaszczyzny magazynowe zamontować bezpośrednio na poprzecznicach zgodnie z ich typem; dolną płaszczyznę wyposażać zawsze w wannę wychwytową; Strona 4 z 5

bezpieczeństwa. 2. Zalecenia szczególne dotyczące bezpieczeństwa W trakcie magazynowania należy zapewnić wolne powierzchnie zgodnie z tabliczką znamionową. 3.

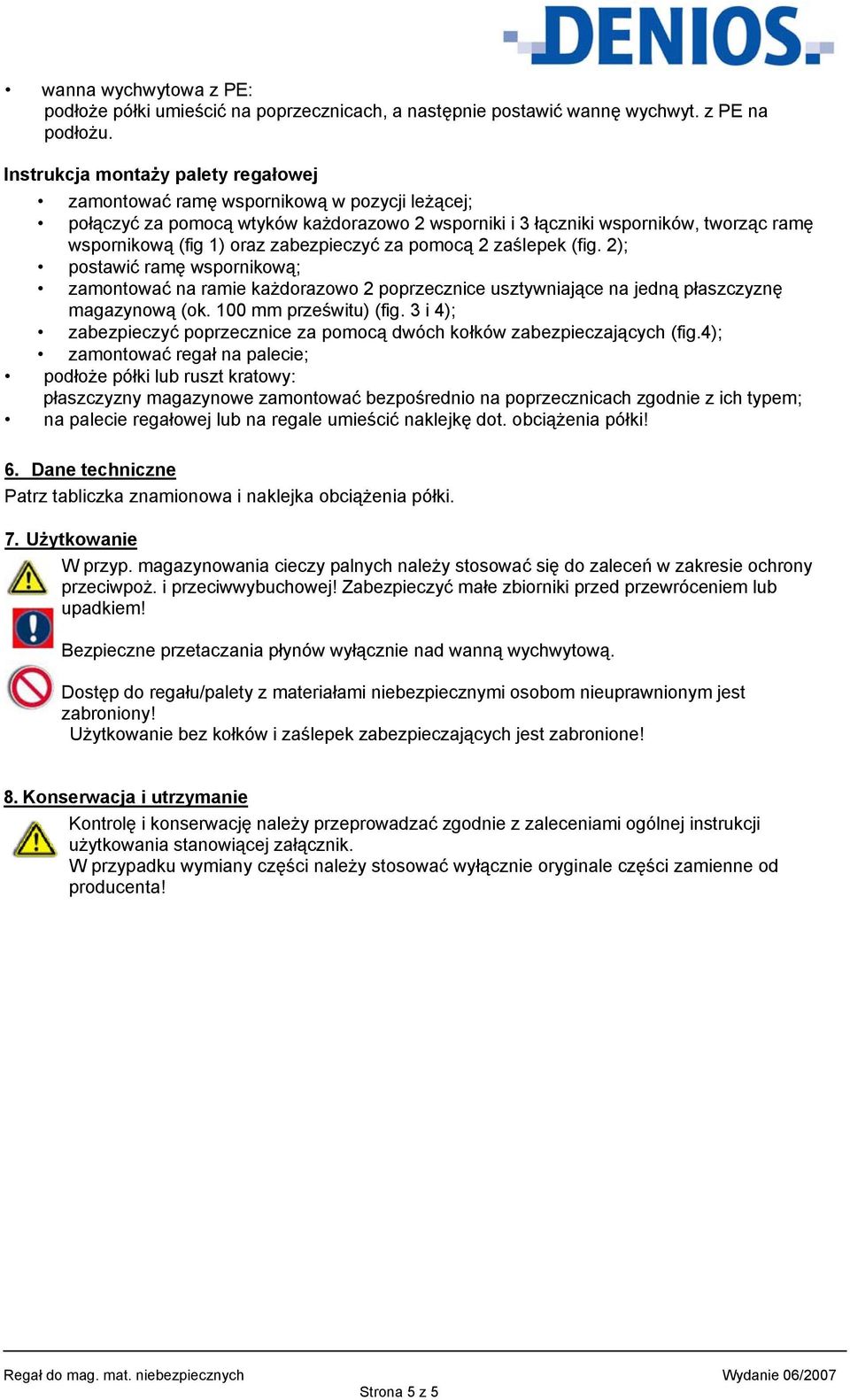

5 wanna wychwytowa z PE: podłoże półki umieścić na poprzecznicach, a następnie postawić wannę wychwyt. z PE na podłożu. Instrukcja montaży palety regałowej zamontować ramę wspornikową w pozycji leżącej; połączyć za pomocą wtyków każdorazowo 2 wsporniki i 3 łączniki wsporników, tworząc ramę wspornikową (fig 1) oraz zabezpieczyć za pomocą 2 zaślepek (fig. 2); postawić ramę wspornikową; zamontować na ramie każdorazowo 2 poprzecznice usztywniające na jedną płaszczyznę magazynową (ok. 100 mm prześwitu) (fig. 3 i 4); zabezpieczyć poprzecznice za pomocą dwóch kołków zabezpieczających (fig.4); zamontować regał na palecie; podłoże półki lub ruszt kratowy: płaszczyzny magazynowe zamontować bezpośrednio na poprzecznicach zgodnie z ich typem; na palecie regałowej lub na regale umieścić naklejkę dot. obciążenia półki! 6. Dane techniczne Patrz tabliczka znamionowa i naklejka obciążenia półki. 7. Użytkowanie W przyp. magazynowania cieczy palnych należy stosować się do zaleceń w zakresie ochrony przeciwpoż. i przeciwwybuchowej! Zabezpieczyć małe zbiorniki przed przewróceniem lub upadkiem! Bezpieczne przetaczania płynów wyłącznie nad wanną wychwytową. Dostęp do regału/palety z materiałami niebezpiecznymi osobom nieuprawnionym jest zabroniony! Użytkowanie bez kołków i zaślepek zabezpieczających jest zabronione! 8. Konserwacja i utrzymanie Kontrolę i konserwację należy przeprowadzać zgodnie z zaleceniami ogólnej instrukcji użytkowania stanowiącej załącznik. W przypadku wymiany części należy stosować wyłącznie oryginale części zamienne od producenta! Strona 5 z 5

zabezpieczyć za pomocą 2 zaślepek (fig. 2); postawić ramę wspornikową; zamontować na ramie każdorazowo 2 poprzecznice usztywniające na jedną płaszczyznę magazynową (ok. 100 mm prześwitu) (fig.
