1 SIMPLY CLEVER SYSTEM NAWIGACYJNY COLUMBUS INSTRUKCJA OBSŁUGI

2

3 Wprowadzenie Wybraliście Państwo samochód marki ŠKODA, wyposażony w układ nawigacją Columbus (dalej określanym jako układ nawigacji) dziękujemy za udzielone nam zaufanie. Zachęcamy Państwa do uważnego przeczytania tej instrukcji obsługi, dzięki czemu poznanie układu nawigacji przebiegnie szybko i w szerokim zakresie. Jeśli mieliby Państwo dalsze pytania lub wątpliwości na temat układu nawigacji, prosimy zwrócić się do autoryzowanego partnera handlowego ŠKODA. Odmienne przepisy prawne, obowiązujące w odpowiednim kraju, mają pierwszeństwo przed informacjami podanymi w tej instrukcji obsługi. Życzymy Państwu wiele radości z użytkowania układu nawigacji i zawsze dobrej jazdy. Państwa ŠKODA AUTO a.s. (dalej zwana tylko ŠKODA)

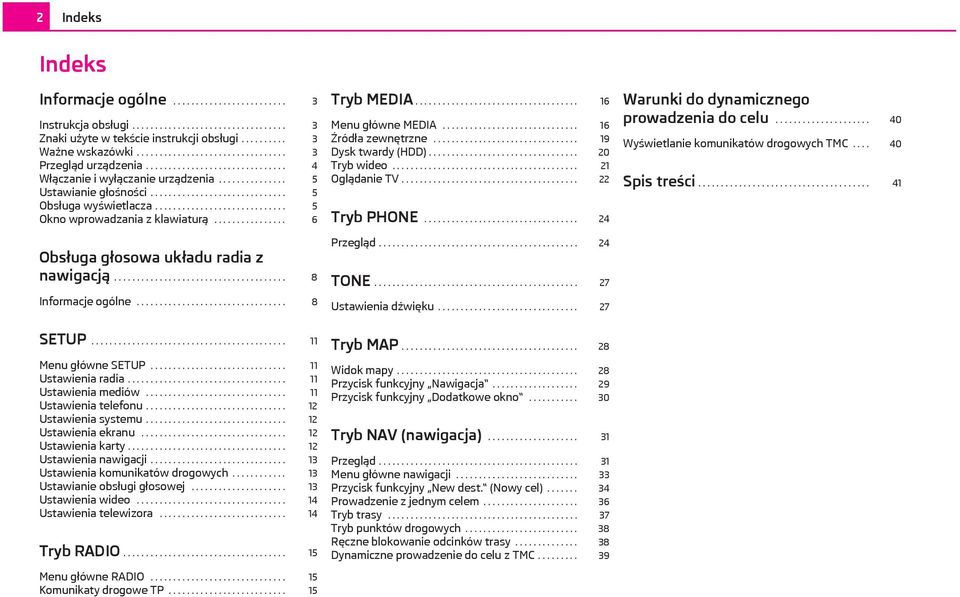

4 2 Indeks Indeks Informacje ogólne Instrukcja obsługi Znaki użyte w tekście instrukcji obsługi Ważne wskazówki Przegląd urządzenia Włączanie i wyłączanie urządzenia Ustawianie głośności Obsługa wyświetlacza Okno wprowadzania z klawiaturą Obsługa głosowa układu radia z nawigacją Informacje ogólne Tryb MEDIA Menu główne MEDIA Źródła zewnętrzne Dysk twardy (HDD) Tryb wideo Oglądanie TV Tryb PHONE Przegląd TONE Ustawienia dźwięku Warunki do dynamicznego prowadzenia do celu Wyświetlanie komunikatów drogowych TMC Spis treści SETUP Menu główne SETUP Ustawienia radia Ustawienia mediów Ustawienia telefonu Ustawienia systemu Ustawienia ekranu Ustawienia karty Ustawienia nawigacji Ustawienia komunikatów drogowych Ustawianie obsługi głosowej Ustawienia wideo Ustawienia telewizora Tryb RADIO Menu główne RADIO Komunikaty drogowe TP Tryb MAP Widok mapy Przycisk funkcyjny Nawigacja Przycisk funkcyjny Dodatkowe okno Tryb NAV (nawigacja) Przegląd Menu główne nawigacji Przycisk funkcyjny New dest. (Nowy cel) Prowadzenie z jednym celem Tryb trasy Tryb punktów drogowych Ręczne blokowanie odcinków trasy Dynamiczne prowadzenie do celu z TMC

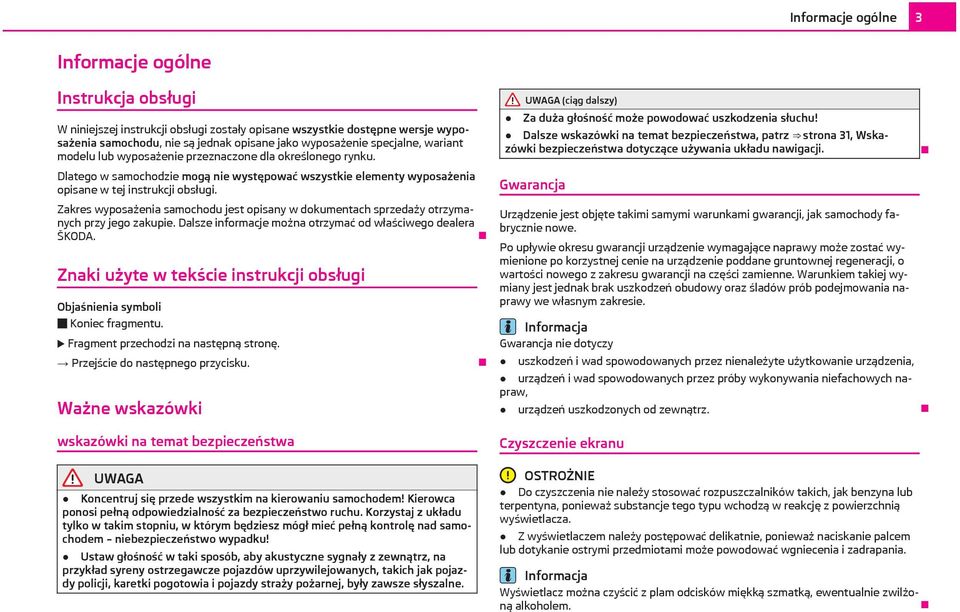

5 Informacje ogólne 3 Informacje ogólne Instrukcja obsługi W niniejszej instrukcji obsługi zostały opisane wszystkie dostępne wersje wyposażenia samochodu, nie są jednak opisane jako wyposażenie specjalne, wariant modelu lub wyposażenie przeznaczone dla określonego rynku. Dlatego w samochodzie mogą nie występować wszystkie elementy wyposażenia opisane w tej instrukcji obsługi. Zakres wyposażenia samochodu jest opisany w dokumentach sprzedaży otrzymanych przy jego zakupie. Dalsze informacje można otrzymać od właściwego dealera ŠKODA. Znaki użyte w tekście instrukcji obsługi Objaśnienia symboli Koniec fragmentu. Fragment przechodzi na następną stronę. Przejście do następnego przycisku. Ważne wskazówki wskazówki na temat bezpieczeństwa UWAGA Koncentruj się przede wszystkim na kierowaniu samochodem! Kierowca ponosi pełną odpowiedzialność za bezpieczeństwo ruchu. Korzystaj z układu tylko w takim stopniu, w którym będziesz mógł mieć pełną kontrolę nad samochodem niebezpieczeństwo wypadku! Ustaw głośność w taki sposób, aby akustyczne sygnały z zewnątrz, na przykład syreny ostrzegawcze pojazdów uprzywilejowanych, takich jak pojazdy policji, karetki pogotowia i pojazdy straży pożarnej, były zawsze słyszalne. UWAGA (ciąg dalszy) Za duża głośność może powodować uszkodzenia słuchu! Dalsze wskazówki na temat bezpieczeństwa, patrz strona 31, Wskazówki bezpieczeństwa dotyczące używania układu nawigacji. Gwarancja Urządzenie jest objęte takimi samymi warunkami gwarancji, jak samochody fabrycznie nowe. Po upływie okresu gwarancji urządzenie wymagające naprawy może zostać wymienione po korzystnej cenie na urządzenie poddane gruntownej regeneracji, o wartości nowego z zakresu gwarancji na części zamienne. Warunkiem takiej wymiany jest jednak brak uszkodzeń obudowy oraz śladów prób podejmowania naprawy we własnym zakresie. Informacja Gwarancja nie dotyczy uszkodzeń i wad spowodowanych przez nienależyte użytkowanie urządzenia, urządzeń i wad spowodowanych przez próby wykonywania niefachowych napraw, urządzeń uszkodzonych od zewnątrz. Czyszczenie ekranu OSTROŻNIE Do czyszczenia nie należy stosować rozpuszczalników takich, jak benzyna lub terpentyna, ponieważ substancje tego typu wchodzą w reakcję z powierzchnią wyświetlacza. Z wyświetlaczem należy postępować delikatnie, ponieważ naciskanie palcem lub dotykanie ostrymi przedmiotami może powodować wgniecenia i zadrapania. Informacja Wyświetlacz można czyścić z plam odcisków miękką szmatką, ewentualnie zwilżoną alkoholem.

6 4 Informacje ogólne Odbiór sygnału Kryte parkingi, tunele, wysokie budynki lub góry mogą zakłócać sygnał radiowy lub sygnał GPS w stopniu uniemożliwiającym używanie urządzenia. Zabezpieczenie przeciwkradzieżowe Kodowanie przeciwkradzieżowe tego układu nawigacji chroni układ przed uruchomieniem przy odcięciu zasilania, np. w trakcie naprawy samochodu lub po kradzieży. Do uruchomienia układu nawigacji potrzebny jest kod jeśli doszło do odłączenia akumulatora, po odłączeniu układu nawigacji od zasilania elektrycznego samochodu i po usterce bezpiecznika. Wprowadzanie kodu Jeśli po włączeniu urządzenia na ekranie pojawi się pole z klawiaturą, należy za jej pośrednictwem wprowadzić odpowiedni, czterocyfrowy kod, który odblokuje urządzenie. Ilość możliwych prób wyświetla się w drugim wierszu ekranu. Dotknij bezpośrednio na ekranie wskazanie określonej cyfry od 0 do 9. Cyfra zostanie wstawiona do wiersza edycji. Po wprowadzeniu czterech cyfr tło pola numerycznego zmienia kolor na szary (niedostępne) i wierszu edycji nie można więcej wprowadzić cyfr. Dotknąć na ekranie, aby usunąć z wiersza edycji cyfry z prawej do lewej i ewentualnie w ten sposób poprawić kod. Jeśli w wierszu edycji jest wyświetlany poprawny numer kodu, wcisnąć przycisk funkcyjny OK. Kod dostępu Numer kodu można sprawdzić wyłącznie online za pośrednictwem systemu ŠKODA, aby w ten sposób zagwarantować skuteczną ochroną przeciwkradzieżową. W razie konieczności zwrócić się do autoryzowanego partnera handlowego ŠKODA. Błędny numer kodu W wypadku wprowadzenia błędnego kodu, operację będzie można jeszcze raz powtórzyć. Ilość prób wyświetla się w drugim wierszu ekranu. W przypadku dwukrotnego wprowadzenia nieprawidłowego kodu urządzenie zablokuje się na około jedną godzinę. Dopiero po upływie jednej godziny, w czasie której urządzenie i zapłon muszą być włączone, można ponownie spróbować wprowadzić numer kodu. Przy wprowadzeniu ponownie dwukrotnie nieprawidłowego numer kodu, układ nawigacji zablokuje się ponownie na jedną godzinę. Cykl dwie próby, godzina blokady zostaje zachowany. Informacja Kod jest zapisany w normalnym wypadku w zestawie wskaźników. Dzięki temu jest on rozkodowywany automatycznie (kodowanie komfortowe) Z tego względu przy codziennym użytkowaniu ręczne wprowadzanie kodu nie jest wymagane. Funkcje dodatkowe Układ pomocy w parkowaniu W samochodzie wyposażonym w układ pomocy w parkowaniu po włączeniu tego układu na wyświetlaczu wyświetla się odległość samochodu od przeszkody. Klimatyzacja Climatronic W samochodzie wyposażonym w klimatyzację Climatronic na wyświetlaczu są wyświetlane informacje klimatyzacji. Przegląd urządzenia Przycisk do włączania i wyłączania urządzenia (wciskanie) Głośność aktualnie odtwarzanego źródła dźwięku (obrót) RADIO - tryb RADIO MEDIA - tryb MEDIA PHONE - tryb telefonu TONE - ustawienia dźwięku i głośności MAP - widok mapy NAV - tryb nawigacji TMC - wyświetlanie informacji TMC o ruchu drogowym SETUP wprowadzanie ustawień w poszczególnych trybach przyciski do poruszania się naprzód i wstecz Tryb RADIO wybranie stacji radiowej z listy. Tryb MEDIA wybranie poprzedniego lub następnego tytułu. Tryb TV - wybranie stacji telewizyjnej. Wejście płyt CD/DVD

7 Informacje ogólne Wyświetlacz; Wyjmowanie płyty CD lub DVD Włączanie obsługi głosowej Przycisk menu: Tryb RADIO obrót do ręcznego ustawienia stacji; krótkie naciśnięcie w celu rozpoczęcia lub zatrzymania automatycznego przeszukiwania (Scan). Tryb MEDIA obrót do zmiany tytułu; krótkie naciśnięcie w celu rozpoczęcia lub zatrzymania automatycznego przeszukiwania (Scan). Widok mapy (MAP) obrót, w celu zmiany skali mapy; krótkie naciśnięcie do powtórzenia komunikatu nawigacyjnego przy uruchomionym prowadzeniu do celu. Tryb nawigacji (NAV) krótkie naciśnięcie do powtórzenia komunikatu nawigacyjnego przy uruchomionym prowadzeniu do celu. Wejście karty pamięci Zmiana głośności jest wskazywana na wyświetlaczu urządzenia. Zmniejszenie głośności do 0 powoduje wyłączenie głośników i wyświetlenie na wyświetlaczu symbolu. OSTROŻNIE Za duża głośność może powodować uszkodzenia słuchu! Obsługa wyświetlacza Włączanie i wyłączanie urządzenia W celu włączenia lub wyłączenia urządzenia nacisnąć przycisk 1. Po włączeniu urządzenia rozpoczyna się odtwarzanie źródła dźwięku wybranego w momencie wyłączenia urządzenia. Jeśli przy włączonym urządzeniu kluczyk zostanie wyjęty ze stacyjki, urządzenie wyłączy się automatycznie. W samochodach wyposażonych w układ KESSY urządzenie wyłącza się automatycznie po wyłączeniu silnika i otwarciu drzwi. Jeżeli najpierw zostaną otwarte drzwi, a następnie zostanie wyłączony silnik, urządzenie wyłącza się dopiero po zaryglowaniu pojazdu. Przy wyłączonym zapłonie układ (ochrona akumulatora przed rozładowaniem) wyłącza się automatycznie po upływie około pół godziny. Rys. 1 Tryb ustawień SETUP: Menu główne ustawienia/ustawienia radia Urządzenie jest wyposażone w ekran dotykowy. Obszary w kolorowych ramkach wyświetlane na ekranie są aktualnie wybrane i można je obsługiwać poprzez dotknięcie ekranu w wybranym obszarze. Przyciski funkcyjne na ekranie Dostępne obszary, które powodują wybranie funkcji lub menu, nazywane są przyciskami funkcyjnymi. W menu głównym Setup (Ustawienia) nacisnąć przykładowo przycisk funkcyjny Radio rys. 1, aby wybrać menu Setup Radio (Ustawienia radia) rys. 1. W wierszu tytułu wyświetla nazwa aktualnie wybranego menu A. Naciśnięcie przycisku funkcyjnego B powoduje powrót z aktualnie wybranego menu do poprzedniego menu. Ustawianie głośności W celu zwiększenia głośności obrócić przycisk 1 w prawo. W celu obniżenia głośności obrócić przycisk 1 w lewo. Przesuwanie obiektów lub suwaków Dotknąć palcem ekran przy wskazaniu ruchomego obiektu, przykładowo suwak E rys. 1.

8 6 Informacje ogólne Przesuń palec po ekranie bez odrywania. Obiekt przemieszcza się za ruchem palca, przy czym może się przesuwać po ekranie tylko w określonym zakresie. W wybranym położeniu oderwać palec od powierzchni ekranu. Aby zobaczyć wskazany wycinek ekranu rys. 1, przesunąć suwak całkowicie w dół. Suwakiem można też poruszać w dół i w górę dotykając przycisków funkcyjnych i na ekranie. Suwakiem na pasku ustawień można również poruszać przez wciśnięcie przycisku funkcyjnego - lub + np. podczas wprowadzania ustawień w trybie DVD. Przykład menu Wcisnąć przycisk ABC DEF - przyciski należy wciskać jeden po drugim. XYZ - opis przycisku funkcyjnego na pierwszym poziomie menu XYZ - opis przycisku funkcyjnego na drugim poziomie menu XYZ - opis przycisku funkcyjnego na drugim poziomie menu XYZ - opis przycisku funkcyjnego na pierwszym poziomie menu Okno wprowadzania z klawiaturą Jeśli przy włączonym urządzeniu na ekranie nie będzie widać przycisków funkcyjnych (np. podczas odtwarzania filmu DVD), dotknąć przez chwilę ekran, aby wyświetlić aktualnie wybrane przyciski funkcyjne. Suwak Pionowy pasek na krawędzi ekranu E rys. 1 znajdujący się między przyciskami strzałek i jest nazywany suwakiem. Pasek wskazuje, że po przesunięciu suwaka do końca w dół, na ekranie wyświetlą się dalsze punkty menu. Okno pop-up Przycisk funkcyjny ze strzałką za drugim przyciskiem funkcyjnym pokazuje aktualnie wybrane ustawienie, np. przy przycisku Fav. Prefer. stacja TMC Automatycznie F rys. 1. Naciśnięcie przycisku funkcyjnego... na ekranie spowoduje otwarcie tak zwanego okna pop-up, w którym wyświetlają się wszystkie możliwe opcje ustawień. Dotknij krótko wybraną opcję ustawień. Okno pop-up znika i w przycisku funkcyjnym... pojawia się nowo wybrana opcja ustawień. Aby zamknąć okno pop-up, bez zmiany ustawienia, dotknij okno pop-up w obszarze przycisku funkcyjnego. Pole wyboru Niektóre funkcje posiadają jedynie możliwość włączania i wyłączania. Przed nazwą funkcji, którą można tylko włączać lub wyłączać, znajduje się tak zwane pole wyboru G. Zaznaczenie w polu wyboru oznacza, że funkcja jest włączona, puste pole wyboru, że funkcja jest wyłączona. W celu włączenia lub wyłączenia, dotknij jeden raz krótko odpowiedni przycisk funkcyjny. Rys. 2 Przykładowe okno wprowadzania z klawiaturą/przykładowe okno wprowadzania z cyframi Okno wprowadzania jest wyświetlane na przykład podczas nadawania nazwy folderu do zapisania plików MP3 na dysku twardym lub podczas wyszukiwania nazwy celu specjalnego. Dotknąć OK, aby zastosować kolejność znaków zaproponowaną przez urządzenie, lub dotknąć, aby usunąć znaki z wiersza wprowadzania danych. Dotknij w oknie edycji wyświetlany znak na obszarze klawiatury, aby zastosować go w wierszu edycji. Kolejność znaków po wprowadzeniu do wiersza edycji można również usunąć lub zmienić, jak również wyświetlić dodatkowe znaki do uzupełnienia. Dotknąć OK, aby zastosować kolejność znaków wyświetlaną w wierszu edycji. Dotknięcie powoduje zamknięcie okna wprowadzania danych bez zastosowania wpisów. Pozostałe możliwości edycji: - Wyświetlanie wpisów zgadzających się z wyborem. Przycisk funkcyjny umożliwia przełączanie się do listy wpisów zgodnych z wyborem.

9 Informacje ogólne 7 - Powrót z dowolnego punktu menu do poprzedniego punktu menu - Wyświetlanie wpisów zgadzających się z wyborem zmiana na pisownie wielkimi lub małymi literami - przełącza do okna wprowadzania cyfr i znaków specjalnych A..Z - przełącza do okna wprowadzania liter - wprowadzanie spacji przełącza na pisanie cyrylicą ABC - przełącza na pisanie alfabetem łacińskim, - poruszanie kursorem w wierszu edycji w lewo lub w prawo usuwanie znaków w wierszu edycji, zaczynając od położenia znaku kursora, od prawej do lewej. Wybór liter ze znakami specjalnymi W oknie wprowadzania niektóre znaki są oznaczone symbolem. Wciśnięcie oznaczonej litery na długo umożliwia wybór znaków specjalnych danego języka. Niektóre znaki specjalne można również rozpisać. Na przykład zamiast niemieckich znaków specjalnych Ä, Ü i Ö można wprowadzić AE, UE i OE i układ nawigacji rozpozna taki zapis. Pozostałe znaki specjalne można zignorować, na przykład zamiast É, Ê lub È można wprowadzić zwykłą literę E i układ nawigacji rozpozna taki zapis.

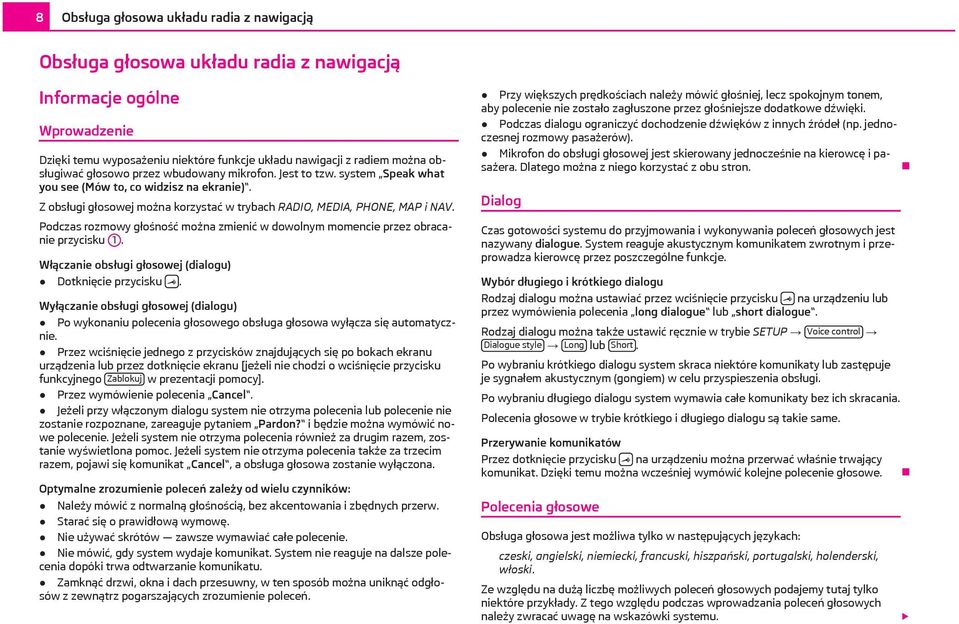

10 8 Obsługa głosowa układu radia z nawigacją Obsługa głosowa układu radia z nawigacją Informacje ogólne Wprowadzenie Dzięki temu wyposażeniu niektóre funkcje układu nawigacji z radiem można obsługiwać głosowo przez wbudowany mikrofon. Jest to tzw. system Speak what you see (Mów to, co widzisz na ekranie). Z obsługi głosowej można korzystać w trybach RADIO, MEDIA, PHONE, MAP i NAV. Podczas rozmowy głośność można zmienić w dowolnym momencie przez obracanie przycisku 1. Włączanie obsługi głosowej (dialogu) Dotknięcie przycisku. Wyłączanie obsługi głosowej (dialogu) Po wykonaniu polecenia głosowego obsługa głosowa wyłącza się automatycznie. Przez wciśnięcie jednego z przycisków znajdujących się po bokach ekranu urządzenia lub przez dotknięcie ekranu [jeżeli nie chodzi o wciśnięcie przycisku funkcyjnego Zablokuj w prezentacji pomocy]. Przez wymówienie polecenia Cancel. Jeżeli przy włączonym dialogu system nie otrzyma polecenia lub polecenie nie zostanie rozpoznane, zareaguje pytaniem Pardon? i będzie można wymówić nowe polecenie. Jeżeli system nie otrzyma polecenia również za drugim razem, zostanie wyświetlona pomoc. Jeżeli system nie otrzyma polecenia także za trzecim razem, pojawi się komunikat Cancel, a obsługa głosowa zostanie wyłączona. Optymalne zrozumienie poleceń zależy od wielu czynników: Należy mówić z normalną głośnością, bez akcentowania i zbędnych przerw. Starać się o prawidłową wymowę. Nie używać skrótów zawsze wymawiać całe polecenie. Nie mówić, gdy system wydaje komunikat. System nie reaguje na dalsze polecenia dopóki trwa odtwarzanie komunikatu. Zamknąć drzwi, okna i dach przesuwny, w ten sposób można uniknąć odgłosów z zewnątrz pogarszających zrozumienie poleceń. Przy większych prędkościach należy mówić głośniej, lecz spokojnym tonem, aby polecenie nie zostało zagłuszone przez głośniejsze dodatkowe dźwięki. Podczas dialogu ograniczyć dochodzenie dźwięków z innych źródeł (np. jednoczesnej rozmowy pasażerów). Mikrofon do obsługi głosowej jest skierowany jednocześnie na kierowcę i pasażera. Dlatego można z niego korzystać z obu stron. Dialog Czas gotowości systemu do przyjmowania i wykonywania poleceń głosowych jest nazywany dialogue. System reaguje akustycznym komunikatem zwrotnym i przeprowadza kierowcę przez poszczególne funkcje. Wybór długiego i krótkiego dialogu Rodzaj dialogu można ustawiać przez wciśnięcie przycisku na urządzeniu lub przez wymówienia polecenia long dialogue lub short dialogue. Rodzaj dialogu można także ustawić ręcznie w trybie SETUP Voice control Dialogue style Long lub Short. Po wybraniu krótkiego dialogu system skraca niektóre komunikaty lub zastępuje je sygnałem akustycznym (gongiem) w celu przyspieszenia obsługi. Po wybraniu długiego dialogu system wymawia całe komunikaty bez ich skracania. Polecenia głosowe w trybie krótkiego i długiego dialogu są takie same. Przerywanie komunikatów Przez dotknięcie przycisku na urządzeniu można przerwać właśnie trwający komunikat. Dzięki temu można wcześniej wymówić kolejne polecenie głosowe. Polecenia głosowe Obsługa głosowa jest możliwa tylko w następujących językach: czeski, angielski, niemiecki, francuski, hiszpański, portugalski, holenderski, włoski. Ze względu na dużą liczbę możliwych poleceń głosowych podajemy tutaj tylko niektóre przykłady. Z tego względu podczas wprowadzania poleceń głosowych należy zwracać uwagę na wskazówki systemu.

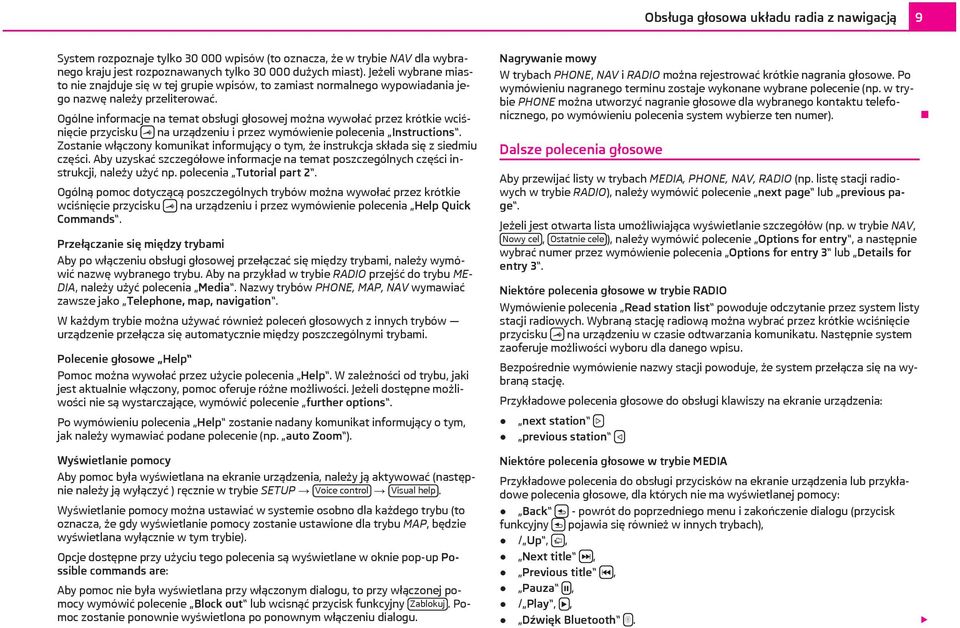

11 Obsługa głosowa układu radia z nawigacją 9 System rozpoznaje tylko wpisów (to oznacza, że w trybie NAV dla wybranego kraju jest rozpoznawanych tylko dużych miast). Jeżeli wybrane miasto nie znajduje się w tej grupie wpisów, to zamiast normalnego wypowiadania jego nazwę należy przeliterować. Ogólne informacje na temat obsługi głosowej można wywołać przez krótkie wciśnięcie przycisku na urządzeniu i przez wymówienie polecenia Instructions. Zostanie włączony komunikat informujący o tym, że instrukcja składa się z siedmiu części. Aby uzyskać szczegółowe informacje na temat poszczególnych części instrukcji, należy użyć np. polecenia Tutorial part 2. Ogólną pomoc dotyczącą poszczególnych trybów można wywołać przez krótkie wciśnięcie przycisku na urządzeniu i przez wymówienie polecenia Help Quick Commands. Przełączanie się między trybami Aby po włączeniu obsługi głosowej przełączać się między trybami, należy wymówić nazwę wybranego trybu. Aby na przykład w trybie RADIO przejść do trybu ME- DIA, należy użyć polecenia Media. Nazwy trybów PHONE, MAP, NAV wymawiać zawsze jako Telephone, map, navigation. W każdym trybie można używać również poleceń głosowych z innych trybów urządzenie przełącza się automatycznie między poszczególnymi trybami. Polecenie głosowe Help Pomoc można wywołać przez użycie polecenia Help. W zależności od trybu, jaki jest aktualnie włączony, pomoc oferuje różne możliwości. Jeżeli dostępne możliwości nie są wystarczające, wymówić polecenie further options. Po wymówieniu polecenia Help zostanie nadany komunikat informujący o tym, jak należy wymawiać podane polecenie (np. auto Zoom ). Wyświetlanie pomocy Aby pomoc była wyświetlana na ekranie urządzenia, należy ją aktywować (następnie należy ją wyłączyć ) ręcznie w trybie SETUP Voice control Visual help. Wyświetlanie pomocy można ustawiać w systemie osobno dla każdego trybu (to oznacza, że gdy wyświetlanie pomocy zostanie ustawione dla trybu MAP, będzie wyświetlana wyłącznie w tym trybie). Opcje dostępne przy użyciu tego polecenia są wyświetlane w oknie pop-up Possible commands are: Aby pomoc nie była wyświetlana przy włączonym dialogu, to przy włączonej pomocy wymówić polecenie Block out lub wcisnąć przycisk funkcyjny Zablokuj. Pomoc zostanie ponownie wyświetlona po ponownym włączeniu dialogu. Nagrywanie mowy W trybach PHONE, NAV i RADIO można rejestrować krótkie nagrania głosowe. Po wymówieniu nagranego terminu zostaje wykonane wybrane polecenie (np. w trybie PHONE można utworzyć nagranie głosowe dla wybranego kontaktu telefonicznego, po wymówieniu polecenia system wybierze ten numer). Dalsze polecenia głosowe Aby przewijać listy w trybach MEDIA, PHONE, NAV, RADIO (np. listę stacji radiowych w trybie RADIO), należy wymówić polecenie next page lub previous page. Jeżeli jest otwarta lista umożliwiająca wyświetlanie szczegółów (np. w trybie NAV, Nowy cel, Ostatnie cele ), należy wymówić polecenie Options for entry, a następnie wybrać numer przez wymówienie polecenia Options for entry 3 lub Details for entry 3. Niektóre polecenia głosowe w trybie RADIO Wymówienie polecenia Read station list powoduje odczytanie przez system listy stacji radiowych. Wybraną stację radiową można wybrać przez krótkie wciśnięcie przycisku na urządzeniu w czasie odtwarzania komunikatu. Następnie system zaoferuje możliwości wyboru dla danego wpisu. Bezpośrednie wymówienie nazwy stacji powoduje, że system przełącza się na wybraną stację. Przykładowe polecenia głosowe do obsługi klawiszy na ekranie urządzenia: next station previous station Niektóre polecenia głosowe w trybie MEDIA Przykładowe polecenia do obsługi przycisków na ekranie urządzenia lub przykładowe polecenia głosowe, dla których nie ma wyświetlanej pomocy: Back - powrót do poprzedniego menu i zakończenie dialogu (przycisk funkcyjny pojawia się również w innych trybach), / Up,, Next title, Previous title, Pauza, / Play,, Dźwięk Bluetooth.

12 10 Obsługa głosowa układu radia z nawigacją Niektóre polecenia głosowe w trybie PHONE Można używać cyfr od zera do dziewięciu. Układ nie rozpoznaje liczebników złożonych, takich jak np. dwadzieścia trzy; cyfry trzeba podawać pojedynczo (dwa, trzy). Numer telefoniczny można wprowadzić jako ciąg wymawianych po sobie cyfr (cały numer naraz) lub w formie bloków cyfr (oddzielonych krótkimi pauzami). Po każdym bloku cyfr (oddzielonym przez krótką pauzę) system powtarza rozpoznane cyfry. Przed wprowadzeniem cyfr można dodatkowo wprowadzić symbol Plus (+) dla rozmów międzynarodowych. Wymówienie polecenia Read phone book powoduje odczytanie przez system książki telefonicznej. Wybrany kontakt telefoniczny można wybrać przez krótkie wciśnięcie przycisku na urządzeniu w czasie odtwarzania komunikatu. Następnie system zaoferuje możliwości wyboru dla danego wpisu. Niektóre polecenia głosowe w trybie MAP Przykładowe polecenia do obsługi przycisków na ekranie urządzenia lub przykładowe polecenia głosowe, dla których nie ma wyświetlanej pomocy: Direction of travel i North - zmienia orientację mapy, Move map - przesuwa mapę. Następnie wymówić polecenie to the left, to the right, up, down, Position map lub Reset view - jeżeli wskaźnik aktualnej pozycji przesunął się na mapie z całą mapą z centralnej pozycji na boki, do góry lub do dołu, mapa zostaje ponownie wyśrodkowana, Orientation zoom, Rocket zoom - przełącza na krótko widok mapy do widoku przeglądowego (mniejsza skala). Po kilku godzinach mapa wraca do ostatniego widoku (większa skala). Zoom in + lub Zoom out - - powiększa lub pomniejsza skalę mapy. Show info lub Informations - pokazuje szczegóły wpisu (np. współrzędne GPS), który został wyświetlony na mapie, Save - służy do zapisania na przykład wybranej trasy w trybie NAV. Niektóre polecenia głosowe w trybie NAV Jeżeli po wymówieniu nazwy wybranego miasta system nie ma pewności co do wpisu lub nazwa miasta jest taka sama, jak nazwa innego miasta, system wyświetla listę najbardziej prawdopodobnych nazw. Listę można przewijać przy użyciu poleceń next page lub previous page, następnie wybrać żądane miasto przez wymówienie polecenia, na przykład Number 1 lub 1. W trybie NAV nie ma możliwości wprowadzania kodów pocztowych.

13 SETUP 11 SETUP Menu główne SETUP Rys. 3 Menu główne SETUP Nacisnąć przycisk SETUP a następnie wybrać przycisk funkcyjny: Radio strona 11, Ustawienia radia; Media strona 11, Ustawienia mediów; Telefon strona 12, Ustawienia telefonu; System strona 12, Ustawienia systemu; Ekran strona 12, Ustawienia ekranu; Mapa strona 12, Ustawienia karty; Nawigacja strona 13, Ustawienia nawigacji; Info o ruchu drogowym strona 13, Ustawienia komunikatów drogowych; Obsługa głosowa strona 13, Ustawianie obsługi głosowej; Wideo strona 14, Ustawienia wideo. Ustawienia radia Nacisnąć przycisk SETUP a następnie przycisk funkcyjny Radio. Przyciski strzałek - przyciski strzałek Lista stacji - wybór stacji radiowej z listy aktualnie odbieranych stacji Lista pamięci - wybór stacji radiowej z listy zapisanych stacji radiowych RDS Regional - włączanie/wyłączanie automatycznego śledzenia stacji przy użyciu RDS Automatycznie - automatyczny wybór najlepiej odbieranej stacji Trwale - wybrana regionalna stacja jest przechowywana możliwie najdłużej. Komunikaty drogowe (TP) - wyłączanie/wyłączanie komunikatów drogowych Aktualna stacja TMC: - wyświetlanie stacji TMC, z której są odbierane radiowe komunikaty drogowe Preferowana stacja TMC - określanie preferowanej stacji TMC Automatycznie - automatyczny wybór najlepiej odbieranej stacji Wybieranie z listy stacji TMC Kasuj listę pamięci - kasowanie stacji zapisanych na liście pamięci Informacja RDS (Radio Data System) służy do przesyłania informacji identyfikującej program i dodatkowych usług, i umożliwia w ten sposób między innymi automatyczne śledzenie stacji. Stacje radiowe obsługujące funkcję RDS, przy dostatecznie silnym sygnale wysyłają dodatkowo informację tekstową ze swoją nazwą, którą widać na wyświetlaczu zamiast wskazania częstotliwości. TMC (Traffic Message Channel) jest cyfrową usługą przesyłania danych drogą radiową przewidzianą do ciągłego przekazywania komunikatów drogowych. Ustawienia mediów Nacisnąć przycisk USTAWIENIA, a następnie wybrać Media. Aktywuj wejście AV do odtwarzania opcjonalnego zewnętrznego źródła audio / wideo, gdy jest wbudowany tuner TV. Aktywuj wejście AUX do odtwarzania zewnętrznego źródła dźwięku Automat. odtwarzanie Bluetooth-Audio - aktywuje automatyczne odtwarzanie odtwarzacza multimedialnego Głośność AUX ustawienie czułości wejściowej zewnętrznego źródła. Cicho - niska czułość wejściowa Średnio - średnia czułość wejściowa Głośno - wysoka czułość wejściowa

14 12 SETUP Wyłącz nazwy wykonawców/utworów odpowiednio do dokonanych ustawień podczas odtwarzania płyt audio CD z funkcją CD-Text oraz podczas odtwarzania plików MP3 wyświetlana będzie nazwa tytułu i wykonawcy lub tylko nazwa pliku i folderu. Scan/Mix/Repeat z podkatalogami odtwarzanie w określonej kolejności wszystkich plików MP3 zapisanych kolejno w folderach i podfolderach Ustawienia telefonu Nacisnąć przycisk SETUP, a następnie wybrać przycisk funkcyjny Telefon. Aktualizuj książkę telefoniczną - ładuje książkę telefoniczną z telefonu komórkowego do pamięci układu nawigacją. Proces może trwać kilka minut. Proces może trwać kilka minut. Skasuj listy połączeń - kasowanie zapisanych list połączeń Skasuj SMS - kasowanie wiadomości tekstowych (SMS) Szybkie wybieranie - Edycja zaprogramowanych przycisków szybkiego wybierania Wyłącz telefon - wyłączanie telefonu Przywróć ustawienia fabryczne - przywrócenie urządzenia do stanu początkowego, profile użytkowników zostają skasowane Ustawienia systemu Naciśnij przycisk USTAWIENIA w kierownicy wielofunkcyjnej, a następnie wybierz System. Język/Language określanie języka interfejsu menu i komunikatów głosowych Automatycznie - automatyczne określanie języka menu zależnego od ustawienia wprowadzonego w wyświetlaczu centralnym lub bezpośredni wybór odpowiedniego języka z listy; Format daty - ustawienia formatu daty Wskazanie czasu - wskazanie aktualnego czasu na ekranie w trybach RADIO, ME- DIA i MAP Wył. - wyłączanie Wł. - włączanie Data - ustawienia daty Ustawienia fabryczne - przywrócenie ustawień fabrycznych Wybieranie ustawienia do przywrócenia Reset - przywrócenie urządzenia do stanu początkowego, profile użytkowników zostają skasowane. Ustawienia ekranu Nacisnąć przycisk SETUP, a następnie wybrać przycisk funkcyjny Ekran. Poziom jasności - ustawianie jasności ekranu Bardzo jasno - najjaśniejszy poziom Jasno - jasny poziom Średnio - średnia czułość wejściowa Ciemno - ciemny poziom Bardzo ciemno - najciemniejszy poziom Dzień/Noc ustawianie widoku ekranu Automatycznie - sterowanie przy użyciu czujników dostępnych w samochodzie Dzień - ustawienie dla trybu dziennego Noc - ustawienie dla trybu nocnego Sygnał potwierdzenia - ustawianie dźwięku potwierdzającego użycie przycisku Wł. - włączanie Wył. - wyłączanie Ekran wył. - możliwość przełączenia ekranu w tzw. tryb energooszczędny. W dolnym wierszu ekranu jest wyświetlana informacja tylko o aktualnie odtwarzanym źródle dźwięku. Ekran można ponownie włączyć przez dotknięcie ekranu lub dowolnego przycisku poza przyciskiem obsługowym. Ustawienia karty Nacisnąć przycisk SETUP a następnie wybrać przycisk funkcyjny Mapa. Dodatkowe okno - pozycja dodatkowego okna w widoku mapy Z lewej strony - z lewej Z prawej strony - z prawej

15 SETUP 13 Sym. prowad. do celu - wyświetlanie wskazówek nawigacyjnych i kompasu w dodatkowym oknie w widoku 2D lub 3D Wskazanie celu - wyświetlanie informacji o celu strona 29, Przyciski funkcyjne i symbole podczas prowadzenia do celu Cel - cel Następny cel pośredni - następny cel pośredni Wybór celów specjaln. - wybór celów specjalnych. Cele są oznaczone na mapie przy użyciu symboli Wyświetl symbole ulubionych - wyświetlanie celów zapisanych jako ulubione z symbolem wybranej kategorii ulubionych na mapie Wyświetl ograniczenie prędkości - na ekranie jest wyświetlane aktualne ograniczenie prędkości dla aktualnego odcinka drogi Ustawienia nawigacji Nacisnąć przycisk SETUP, a następnie wybrać Nawigacja. Pokaż 3 trasy alternatywne - proponuje 3 trasy alternatywne dla prowadzenia do celu strona 34, Przycisk funkcyjny Opcje Komunikaty nawigac. - ustawianie komunikatów nawigacji Wył. - wyłączanie Dynamicznie dźwiękowe wskazówki jazdy będą nadawane tylko wtedy, gdy wyliczenie trasy zostało spowodowane, przykładowo z powodu zgłoszonych utrudnień ruchu Wł. - włączanie Wskazanie czasu - ustawianie wskazania czasu w dolnej części mapy Godzina przyjazd. - wyświetlanie czasu dojazdu do celu Czas przejazdu - wyświetlanie pozostałego czasu Moje cele specjalne - importowanie własnych celów specjalnych z karty pamięci Zdefiniuj adres domowy - edycja adresu domowego strona 35, Przycisk funkcyjny Adres domowy Wprowadzanie celu - wyświetlanie ekranu wprowadzania celu strona 34, Przycisk funkcyjny Adres Lokalizacja - zapisywanie aktualnej pozycji jako adres domowy Skasuj - kasowanie adresu domowego Edytuj - edycja adresu domowego. Ustaw aktualną pozycję - ustawianie aktualnej pozycji jako adres domowy. Rozszerzone ustawienia nawigacji - rozszerzone ustawienia nawigacji Tryb demo uruchamianie wirtualnego prowadzenia do celu Ręcznie podaj lokalizację - wprowadzanie lokalizacji rozpoczęcia trybu demo Śred. prędkość do oblicz. czasu - w zależności od ustawionej średniej prędkości w trybie demo zostaje obliczony czas dojazdu lub czas podróżye Szybko - duża prędkość Średnio - średnia prędkość Wolno - niska prędkość Ustawienia komunikatów drogowych Nacisnąć przycisk SETUP, a następnie wybrać przycisk funkcyjny Info o ruchu drogowym. Preferowana stacja TMC - określanie preferowanej stacji TMC Automatycznie - automatyczne wyszukiwanie stacji TMC Wybieranie preferowanej stacji TMC z listy Wskazanie komunik. TMC - ustawianie wyświetlania komunikatów drogowych Wszystkie - wyświetlanie wszystkich aktualnych komunikatów drogowych Dla tej trasy - wyświetlanie tylko komunikatów drogowych dotyczących pozostałej trasy Komunikaty drog. (TP) - włączanie/wyłączanie komunikatów drogowych strona 15, Komunikaty drogowe TP. Ustawianie obsługi głosowej Nacisnąć przycisk SETUP, a następnie wybrać przycisk funkcyjny Obsługa głosowa. Styl dialogu - ustawianie stylu dialogu strona 8, Dialog Wizualne pomoce poleceń głosowych - graficzna pomoc poleceń głosowych wyświetla przegląd najważniejszych poleceń w oknie pop-up. Graficzną pomoc poleceń można ustawiać w systemie osobno dla każdego trybu (to oznacza, że gdy prezentacja pomocy zostanie ustawiona dla trybu MAP, będzie wyświetlana wyłącznie w tym trybie). Skasuj znaki głosowe - kasowanie własnych wpisów głosowych Wszystkie - kasowanie wszystkich wpisów głosowych. Książka telefoniczna - książka telefoniczna

16 14 SETUP Pamięć radia - pamięć radia Pamięć nawigacji - pamięć nawigacji Ustawienia wideo Nacisnąć przycisk SETUP, a następnie wybrać Video. Język audio - ustawianie języka komunikatów głosowych Język menu - ustawianie języka menu DVD Napisy - napisy Format DVD - ustawianie formatu DVD 4:3 - format 4:3 16:9 - format 16:9 Ustawienia telewizora Nacisnąć przycisk SETUP, a następnie wybrać Video. Przyciski strzałek - wyszukiwanie stacji TV Lista stacji - wybór stacji TV z listy aktualnie odbieranych stacji Lista pamięci - wyświetlanie stacji TV zapisanych w pamięci stacji. System TV - zmiana systemu TV Format TV - ustawianie odpowiedniej proporcji obrazu telewizyjnego 4:3 - format 4:3 16:9 - format 16:9 TV-Audiokanal - wybór kanału językowego dla dwujęzycznego przekazu audio Kanał A - kanał językowy A Kanał B - kanał językowy B Automat. przełączenie DVB-T/analogowo - szukana jest wybrana stacja TV analogowa lub cyfrowa Skasuj listę pamięci stacji TV - kasowanie listy pamięci stacji TV System AV1 - standard odtwarzania, zawsze tylko dla zewnętrznego źródła audio lub wideo System AV2 - standard odtwarzania, zawsze tylko dla zewnętrznego źródła audio lub wideo

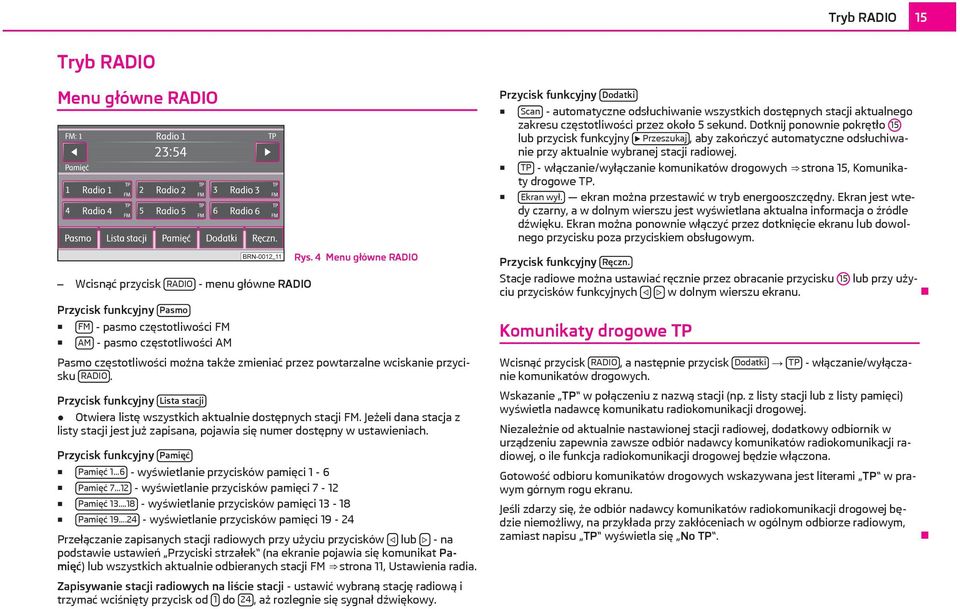

17 Tryb RADIO 15 Tryb RADIO Menu główne RADIO Wcisnąć przycisk RADIO - menu główne RADIO Przycisk funkcyjny Pasmo FM - pasmo częstotliwości FM AM - pasmo częstotliwości AM Rys. 4 Menu główne RADIO Pasmo częstotliwości można także zmieniać przez powtarzalne wciskanie przycisku RADIO. Przycisk funkcyjny Lista stacji Otwiera listę wszystkich aktualnie dostępnych stacji FM. Jeżeli dana stacja z listy stacji jest już zapisana, pojawia się numer dostępny w ustawieniach. Przycisk funkcyjny Pamięć Pamięć wyświetlanie przycisków pamięci 1-6 Pamięć wyświetlanie przycisków pamięci 7-12 Pamięć wyświetlanie przycisków pamięci Pamięć wyświetlanie przycisków pamięci Przełączanie zapisanych stacji radiowych przy użyciu przycisków lub - na podstawie ustawień Przyciski strzałek (na ekranie pojawia się komunikat Pamięć) lub wszystkich aktualnie odbieranych stacji FM strona 11, Ustawienia radia. Zapisywanie stacji radiowych na liście stacji - ustawić wybraną stację radiową i trzymać wciśnięty przycisk od 1 do 24, aż rozlegnie się sygnał dźwiękowy. Przycisk funkcyjny Dodatki Scan - automatyczne odsłuchiwanie wszystkich dostępnych stacji aktualnego zakresu częstotliwości przez około 5 sekund. Dotknij ponownie pokrętło 15 lub przycisk funkcyjny Przeszukaj, aby zakończyć automatyczne odsłuchiwanie przy aktualnie wybranej stacji radiowej. TP - włączanie/wyłączanie komunikatów drogowych strona 15, Komunikaty drogowe TP. Ekran wył. ekran można przestawić w tryb energooszczędny. Ekran jest wtedy czarny, a w dolnym wierszu jest wyświetlana aktualna informacja o źródle dźwięku. Ekran można ponownie włączyć przez dotknięcie ekranu lub dowolnego przycisku poza przyciskiem obsługowym. Przycisk funkcyjny Ręczn. Stacje radiowe można ustawiać ręcznie przez obracanie przycisku 15 lub przy użyciu przycisków funkcyjnych w dolnym wierszu ekranu. Komunikaty drogowe TP Wcisnąć przycisk RADIO, a następnie przycisk Dodatki TP - włączanie/wyłączanie komunikatów drogowych. Wskazanie TP w połączeniu z nazwą stacji (np. z listy stacji lub z listy pamięci) wyświetla nadawcę komunikatu radiokomunikacji drogowej. Niezależnie od aktualnie nastawionej stacji radiowej, dodatkowy odbiornik w urządzeniu zapewnia zawsze odbiór nadawcy komunikatów radiokomunikacji radiowej, o ile funkcja radiokomunikacji drogowej będzie włączona. Gotowość odbioru komunikatów drogowych wskazywana jest literami TP w prawym górnym rogu ekranu. Jeśli zdarzy się, że odbiór nadawcy komunikatów radiokomunikacji drogowej będzie niemożliwy, na przykłada przy zakłóceniach w ogólnym odbiorze radiowym, zamiast napisu TP wyświetla się No TP.

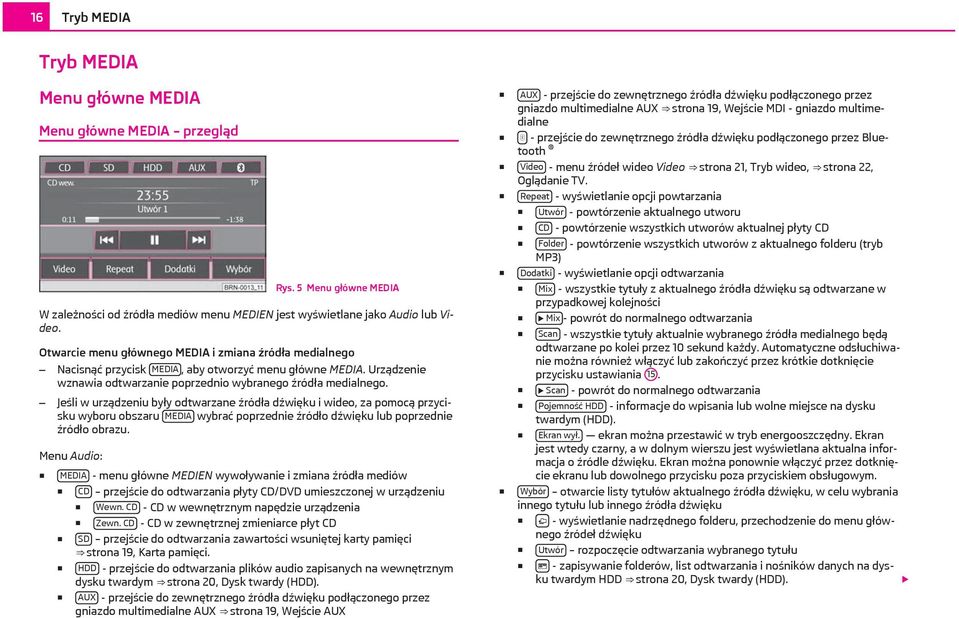

18 16 Tryb MEDIA Tryb MEDIA Menu główne MEDIA Menu główne MEDIA przegląd Rys. 5 Menu główne MEDIA W zależności od źródła mediów menu MEDIEN jest wyświetlane jako Audio lub Video. Otwarcie menu głównego MEDIA i zmiana źródła medialnego Nacisnąć przycisk MEDIA, aby otworzyć menu główne MEDIA. Urządzenie wznawia odtwarzanie poprzednio wybranego źródła medialnego. Jeśli w urządzeniu były odtwarzane źródła dźwięku i wideo, za pomocą przycisku wyboru obszaru MEDIA wybrać poprzednie źródło dźwięku lub poprzednie źródło obrazu. Menu Audio: MEDIA - menu główne MEDIEN wywoływanie i zmiana źródła mediów CD przejście do odtwarzania płyty CD/DVD umieszczonej w urządzeniu Wewn. CD - CD w wewnętrznym napędzie urządzenia Zewn. CD - CD w zewnętrznej zmieniarce płyt CD SD przejście do odtwarzania zawartości wsuniętej karty pamięci strona 19, Karta pamięci. HDD - przejście do odtwarzania plików audio zapisanych na wewnętrznym dysku twardym strona 20, Dysk twardy (HDD). AUX - przejście do zewnętrznego źródła dźwięku podłączonego przez gniazdo multimedialne AUX strona 19, Wejście AUX AUX - przejście do zewnętrznego źródła dźwięku podłączonego przez gniazdo multimedialne AUX strona 19, Wejście MDI - gniazdo multimedialne - przejście do zewnętrznego źródła dźwięku podłączonego przez Bluetooth Video - menu źródeł wideo Video strona 21, Tryb wideo, strona 22, Oglądanie TV. Repeat - wyświetlanie opcji powtarzania Utwór - powtórzenie aktualnego utworu CD - powtórzenie wszystkich utworów aktualnej płyty CD Folder - powtórzenie wszystkich utworów z aktualnego folderu (tryb MP3) Dodatki - wyświetlanie opcji odtwarzania Mix - wszystkie tytuły z aktualnego źródła dźwięku są odtwarzane w przypadkowej kolejności Mix - powrót do normalnego odtwarzania Scan - wszystkie tytuły aktualnie wybranego źródła medialnego będą odtwarzane po kolei przez 10 sekund każdy. Automatyczne odsłuchiwanie można również włączyć lub zakończyć przez krótkie dotknięcie przycisku ustawiania 15. Scan - powrót do normalnego odtwarzania Pojemność HDD - informacje do wpisania lub wolne miejsce na dysku twardym (HDD). Ekran wył. ekran można przestawić w tryb energooszczędny. Ekran jest wtedy czarny, a w dolnym wierszu jest wyświetlana aktualna informacja o źródle dźwięku. Ekran można ponownie włączyć przez dotknięcie ekranu lub dowolnego przycisku poza przyciskiem obsługowym. Wybór otwarcie listy tytułów aktualnego źródła dźwięku, w celu wybrania innego tytułu lub innego źródła dźwięku - wyświetlanie nadrzędnego folderu, przechodzenie do menu głównego źródeł dźwięku Utwór rozpoczęcie odtwarzania wybranego tytułu - zapisywanie folderów, list odtwarzania i nośników danych na dysku twardym HDD strona 20, Dysk twardy (HDD).

19 Tryb MEDIA 17 Przyciski urządzenia do obsługi aktualnego źródła audio lub wideo Przyciski strzałek w urządzeniu lub działają zawsze na aktualnie wybrane źródło dźwięku, niezależnie od aktualnie wyświetlanego menu. krótkie naciśnięcie powoduje przejście do początku aktualnego tytułu lub rozdziału, ponowne naciśnięcie powoduje przejście do poprzedniego tytułu lub rozdziału. - krótkie naciśnięcie powoduje przejście do początku następnego tytułu lub rozdziału, ponowne naciśnięcie powoduje przejście do następnego tytułu lub rozdziału. W menu aktualnie wybranego źródła dźwięku tytuły można można przełączać tytuły także za pomocą pokrętła 15. Przyciski urządzenia do obsługi aktualnego źródła audio lub wideo krótkie naciśnięcie powoduje przejście do początku aktualnego tytułu lub rozdziału, ponowne naciśnięcie powoduje przejście do poprzedniego tytułu lub rozdziału. krótkie naciśnięcie powoduje przejście do następnego tytułu lub rozdziału. przerwa: Odtwarzanie zatrzymuje się w aktualnym miejscu symbol zmienia się na po dotknięciu wznawia odtwarzanie od tego miejsca. Informacja Jeżeli głośność zostanie zmniejszona do wartości 0 podczas odtwarzania płyty CD, odtwarzania z dysku twardego lub innego źródła dźwięku, symbol zmienia się na, a odtwarzanie zostaje przerwane. Informacje ogólne odnośnie odtwarzania płyt CD/DVD Za pomocą wewnętrznego napędu płyt CD/DVD można odtwarzać płyty audio CD (CD-A) i płyty audio DVD, płyty CD z plikami MP3 i płyty DVD z plikami MP3. Wkładanie płyt CD/DVD Wsuń płytę CD, zadrukowaną stroną skierowaną do góry, w otwór 11 na płyty CD do momentu, aż płyta zostanie automatycznie wciągnięta. Odtwarzanie rozpoczyna się automatycznie. Wyjmowanie płyt CD/DVD Nacisnąć - płyta CD/DVD zostanie wysunięta. Jeśli w ciągu 10 sekund płyta CD nie zostanie zabrana, ze względu na bezpieczeństwo zostanie ponownie wsunięta. Płyta CD/DVD nieczytelna Po włożeniu płyty CD/DVD, której urządzenie nie będzie mogło odczytać, wyświetli się okno pop-up ze wskazówką. Płyta CD/DVD zostanie ponownie wysunięta po kilku sekundach. Jeśli w ciągu 10 sekund płyta CD/DVD nie zostanie zabrana, ze względu na bezpieczeństwo zostanie ponownie wsunięta. Przerywanie w czasie odtwarzania Na drogach o złej jakości oraz przy silnych drganiach mogą występować zakłócenia w płynnym odtwarzaniu płyty CD. Powstawanie kondensatu Przy niskiej temperaturze i po opadach deszczu w napędzie płyt CD/DVD może się gromadzić wilgoć (skraplanie). Może to powodować przerwy w odtwarzaniu lub uniemożliwić odtwarzanie. W takich wypadkach odczekać, aż wilgoć ustąpi. Wskazówki na temat czyszczenia płyt CD/DVD Zabrudzonych płyt CD/DVD nie czyścić ruchami okrężnymi, tylko za pomocą miękkiej szmatki od wewnątrz do zewnątrz płyty. Przy silnych zabrudzeniach zalecamy czyszczenie płyt specjalnymi środkami czyszczącymi. Również w tym wypadku nie czyścić płyty ruchami okrężnymi, tylko do zewnątrz, a następnie wysuszyć. Pliki MP i WMA (Windows Media Audio) Odtwarzane pliki MP3 i WMA można też zapisywać na dysku twardym urządzenia strona 20, Dysk twardy (HDD). Pliki audio skompresowane w standardzie Windows Media Audio, mogą być dodatkowo chronione prawem autorskim za pomocą technologii praw cyfrowych DRM (Digital Rights Management). Takich plików WMA urządzenie nie obsługuje. UWAGA Odtwarzacz płyt CD ma laser klasy 1. W wypadku otwarcia urządzenia istnieje zagrożenie niewidzialnego promieniowania laserowego.

20 18 Tryb MEDIA OSTROŻNIE W żadnym razie nie wkładać do wewnętrznego napędu płyt CD z nadrukiem Eco Disc. Wsunięcie drugiej płyty CD/DVD, przy umieszczonej płycie CD/DVD, może spowodować uszkodzenie napędu CD/DVD w urządzeniu. Po wciśnięciu przycisku wysuwania wysunięcie płyty CD/DVD trwa kilkanaście sekund. W tym czasie otwarta jest blokada przed wejściem CD/DVD. Przed próbą wsunięcia nowej płyty CD/DVD należy koniecznie odczekać, aż wysunie się poprzednia płyta CD/DVD. W przypadku wystąpienia mechanicznej usterki napędu CD/DVD lub przy nieprawidłowo bądź nie do końca wsuniętej płycie CD/DVD najpierw wyświetli się na ekranie komunikat CD error. Please check CD. (Błąd płyty CD. Sprawdź płytę CD.), a następnie DVD device error (Błąd napędu DVD). Sprawdzić płytę CD/DVD i ponownie wsunąć ją prawidłowo i do końca w urządzenie. Gdy ponownie wyświetli się komunikat Błąd napędu CD/DVD, zgłosić się do najbliższego partnera handlowego ŠKODA. Urządzenie przy zbyt wysokiej temperaturze podzespołów wewnętrznych nie będzie przyjmowało płyt CD/DVD. Urządzenie przełączy się do poprzednio wybranego stanu pracy. Nie stosować nigdy benzyny, rozcieńczalników do farb, lub środków do czyszczenia płyt CD/DVD. W przeciwnym wypadku można uszkodzić powierzchnię płyty. Nie wolno wystawiać płyt na bezpośrednie działanie promieni słonecznych! Opisywać płyty CD/DVD wyłącznie pisakami nadającymi się do tego celu. W żadnym razie nie oklejać płyt CD/DVD! Informacja Jeśli przycisk funkcyjny CD będzie wyświetlany jako niedostępny, w urządzeniu nie ma płyty CD/DVD lub urządzenie nie może odczytać formatu wsuniętej płyty CD/DVD. Płyty CD/DVD oraz nie oryginalne płyty CD-R, CD-RW i DVD-RW w niektórych warunkach mogą być niemożliwe do oczytania lub dać się odczytać tylko w ograniczonym zakresie. Urządzenie może również odtwarzać pliki audio w formacie WMA (Windows Media Audio) i zapisywać na dysku twardym (HDD), jeśli nie będą one zabezpieczone przed kopiowaniem za pomocą technologii praw cyfrowych DRM (Digital Rights Management). Obsługa i sposób odtwarzania w urządzeniu odpowiada metodzie kompresji plików audio MP3 i w dalszej części tej instrukcji nie będzie to opisywane. Należy przestrzegać pozostałych wskazówek odnośnie odtwarzania plików MP3 strona 18, Informacje ogólne odnośnie odtwarzania plików MP3. Przestrzegaj obowiązujących w danym kraju ustawowych przepisów prawa autorskiego. Zamontowany w urządzeniu napęd płyt DVD wykorzystuje do odtwarzania system kodowania dźwięku Dolby Digital oraz MLP Lossless zapewniające najwyższą jakość odtwarzania także odpowiadającym temu standardowi płyt audio DVD. Dolby, MLP Lossless oraz Doppel-D są znakami towarowymi należącymi do Dolby Laboratories. Za pomocą standardu DTS i DTS 2.0 następuje przekonwertowanie dźwięku surround z płyty DVD i odtworzenie go w lepszej jakości stereo. DTS i DTS 2.0 są zarejestrowanymi znakami należącymi do DTS, Inc. Każde zanieczyszczenie lub uszkodzenie płyt CD/DVD może prowadzić do trudności w odczycie informacji. Stopień błędu odczytu lasera zależy od zanieczyszczenia lub od stopnia mechanicznego uszkodzenia płyty. Duże rysy powodują błędy w odczycie lasera, poprzez które płyta przeskakuje lub zawiesza się. Z płytami CD/DVD należy się obchodzić ostrożnie i przechowywać je w pudełkach ochronnych. Informacje ogólne odnośnie odtwarzania plików MP3 Jakich plików MP3 i nośników danych należy używać CD-ROM, CD-R, CD-RW o pojemności 650 MB i 700 MB. Płyty DVD o pojemności maks. 4.7 GB oraz dwuwarstwowe płyty DVD o pojemności maks. 8.5 GB. Płyty CD/DVD muszą być zgodne ze standardem ISO 9660 level 2 oraz systemem plików Joliet (single session i multisession). Nazwy plików nie mogą być dłuższe niż 64 znaki. Struktura folderów jest ograniczona do maksymalnie 8 poziomów. Podczas odtwarzania plików MP3 na ekranie może się wyświetlać nazwa wykonawcy, albumu i tytuł utworu. Informacje te muszą być zapisane w postaci znacznika ID3. W wypadku gdy znacznik ID3 nie jest dostępny, pojawia się nazwa folderu lub pliku. Urządzenie odtworzy również pliki WMA (Windows Media Audio), gdy nie będą one dodatkowo chronione za pomocą technologii praw cyfrowych DRM (Digital Rights Management). Takich plików WMA urządzenie nie obsługuje. Obsługa i sposób odtwarzania plików WMA są takie same, jak w przypadku plików MP3 i w dalszej części tej instrukcji nie będzie to opisywane.

21 Tryb MEDIA 19 Prędkość transmisji danych (przepływ danych w jednostce czasu) Urządzenie obsługuje pliki MP3 z prędkościami transmisji danych od 32 do 320 kbit/s, jak również pliki MP3 ze zmienną prędkością transmisji danych. W wypadku plików ze zmienną prędkością transmisji danych, wskazanie czasu odtwarzania może być niedokładne. Karta pamięci Urządzenie odczytuje z karty pamięci SD wyłącznie pliku MP3 oraz niezabezpieczone pliki WMA. Pozostałe dane będą pomijane. Odtwarzane pliki MP3 i WMA można też zapisywać na dysku twardym urządzenia strona 20, Dysk twardy (HDD). Wkładanie karty pamięci Włożyć kartę pamięci, wsuwając ją najpierw odciętym narożnikiem i skierowaną do przodu oraz w prawo do wejścia karty pamięci 16, aż się zatrzaśnie. Odtwarzanie rozpoczyna się automatycznie. Ręczne wyjmowanie karty pamięci Nacisnąć wsuniętą kartę pamięci. Karta pamięci zostanie wysunięta. Pusta karta pamięci lub nie można odczytać danych W przypadku wsunięcia karty pamięci, na której nie ma zapisanych plików dźwiękowych, po zakończeniu ładowania urządzenie nie przełączy się na tryb odtwarzania z karty pamięci. Właściwości karty pamięci Urządzenie obsługuje karty pamięci o wymiarach 32 mm x 24 mm x 2,1 mm lub 1,4 mm. Urządzenie obsługuje karty pamięci SD (Secure Digital Memory Cards) oraz karty pamięci MMC (Multimedia Cards) o pamięci maks. 4 gigabajtów. Urządzenie obsługuje karty pamięci SDHC (Secure Digital High-Capacity Memory Cards) o pamięci maks. 32 gigabajtów. Może się zdarzyć, że odtwarzanie niektórych plików zapisanych na karcie pamięci będzie niemożliwe lub ich odtwarzanie będzie ograniczone. Ze względu na zróżnicowane wymagania producentów kart nie można zagwarantować odtwarzania kart pamięci we wszystkich warunkach. Źródła zewnętrzne Wejścia AUX i MDI Wejście AUX Nacisnąć przycisk MEDIA, a następnie wybrać przycisk funkcyjny AUX Zewnętrznych źródeł dźwięku, podłączonych do gniazda AUX, nie można obsługiwać za pośrednictwem układu nawigacją. Przez układ radia z nawigacją można tylko regulować głośność. Do gniazda AUX można przyłączać standardowe wtyki typu jack 3,5 mm. Gdy zewnętrzne źródło dźwięku nie będzie miało takiego wtyku, konieczne będzie zastosowanie adaptera. Wejście MDI - gniazdo multimedialne Nacisnąć przycisk MEDIA, a następnie wybrać przycisk funkcyjny MDI Pliki audio pochodzące z przyłączanych do gniazda multimedialnego nośników w formacie MP3, WMA, OGG-Vorbis i AAC można odtwarzać za pośrednictwem radioodtwarzacza. Zewnętrzne źródła dźwięku podłączone do gniazda MDI można obsługiwać za pośrednictwem układu radia z nawigacją. ipod Po podłączeniu do wejścia MDI odtwarzacza ipod wyświetli się menu, w którym można wybrać folder odtwarzacza ipod (Playlists, Artists, Albums, Songs itp.). Dostosowanie głośności odtwarzania zewnętrznego źródła dźwięku Głośność odtwarzania zewnętrznego źródła dźwięku można zmieniać za pośrednictwem pokrętła regulacji głośności w układzie nawigacją 1. Zależnie od przyłączonego źródła dźwięku, głośność wyjściową można zmieniać przy urządzeniu będącym zewnętrznym źródłem dźwięku. Oprócz tego można zmieniać czułość wejściową zewnętrznego źródła dźwięku, aby w ten sposób dostosować głośność odtwarzania zewnętrznego źródła dźwięku do głośności pozostałych źródeł dźwięku i uniknąć nieczystego dźwięku podczas odtwarzania strona 11, Ustawienia mediów. Przejściówka Do podłączenia źródeł dźwięku za pośrednictwem wejścia MDI potrzebna jest specjalna przejściówka.
