1 ` GRAMAR Spis treści SPIS RYSUNKÓW... 2 ZAŁĄCZNIKI CZĘŚĆ OGÓLNA Przedmiot opracowania Inwestor Jednostka projektowa Podstawa opracowania Zakres opracowania Uzgodnienia CZĘŚĆ TECHNICZNA Stan istniejący Przesunięcie linii teletechnicznej kolizja nr Przesunięcie linii teletechnicznej kolizja nr Przesunięcie linii teletechnicznej kolizja nr Przesunięcie linii teletechnicznej kolizja nr Przesunięcie linii teletechnicznej kolizja nr Przebudowa linii teletechnicznej - kolizja nr Przebudowa linii teletechnicznej - kolizja nr Charakterystyka ogólna Uwagi końcowe

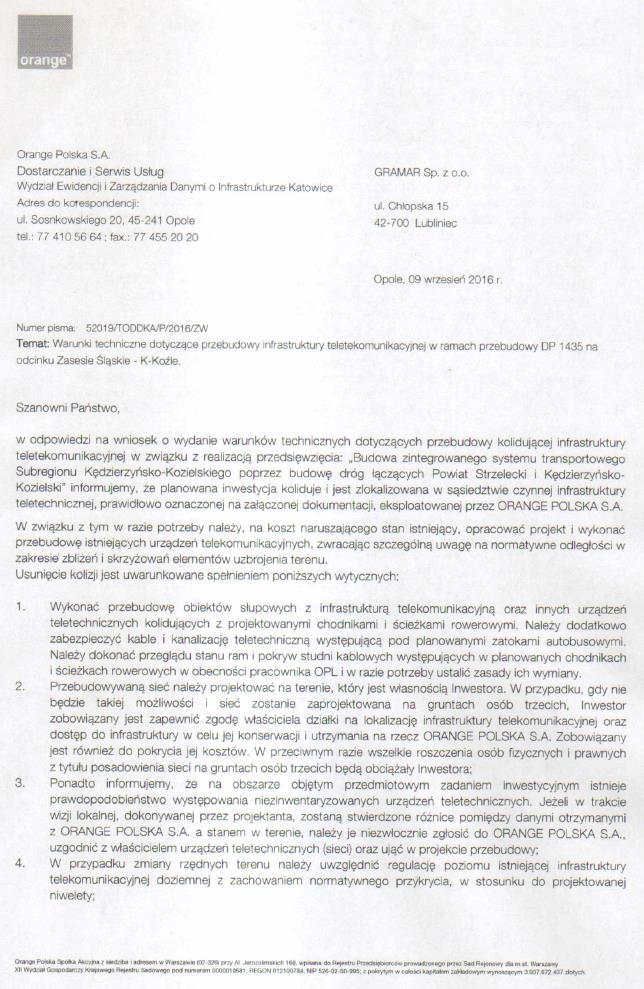

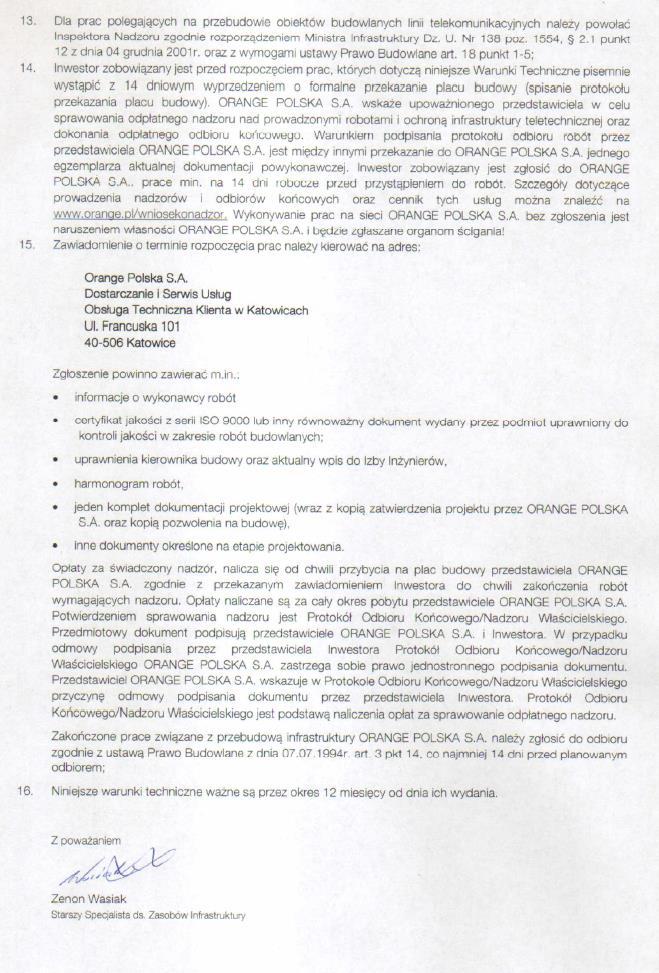

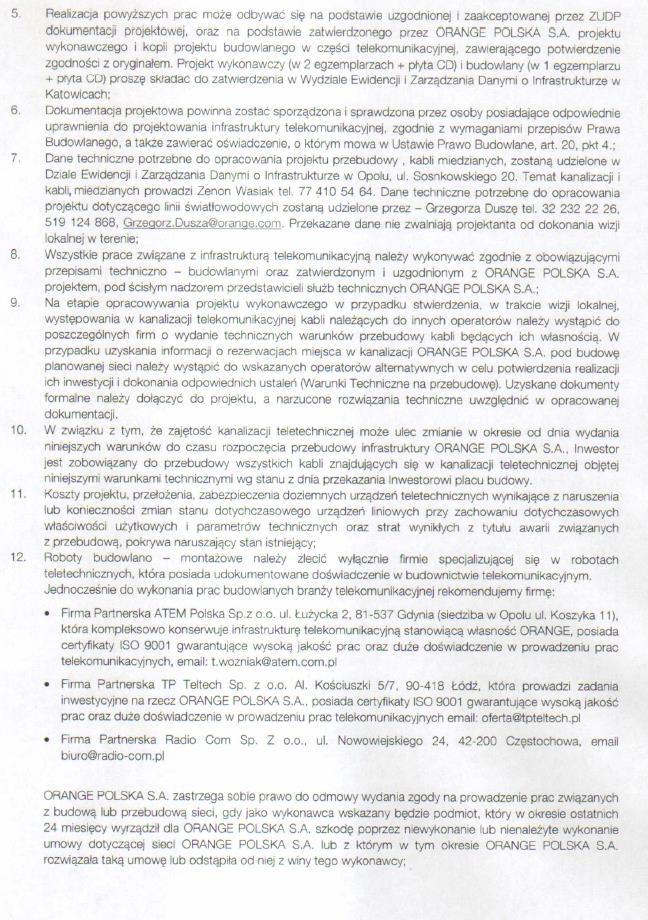

2 SPIS RYSUNKÓW Rys. 1 - Orientacja Rys Plan sytuacyjny przebudowy sieci teletechnicznej Rys Plan sytuacyjny przebudowy sieci teletechnicznej Rys Plan sytuacyjny przebudowy sieci teletechnicznej Rys Plan sytuacyjny przebudowy sieci teletechnicznej Rys Plan sytuacyjny przebudowy sieci teletechnicznej Rys Plan sytuacyjny przebudowy sieci teletechnicznej Rys Plan sytuacyjny przebudowy sieci teletechnicznej ZAŁĄCZNIKI Protokół z Narady Koordynacyjnej Warunki techniczne o nr 52019/TODDKA/P/2016/ZW wydane przez Orange dn r. Oświadczenie projektanta i sprawdzającego Kserokopie uprawnień projektanta i sprawdzającego 2

3 3

4 4

5 5

6 6

7 7

8 8

9 Michał Pacan... (imię i nazwisko)... DTK-WSB/02467/03/U (nr uprawnień)... SLK/IE/2070/04 (nr członkowski Izby Zawodowej) OŚWIADCZENIE PROJEKTANTA LUB OSOBY SPRAWDZAJĄCEJ PROJEKT BUDOWLANY Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo budowlane (Dz.U j.t. z późn. zm.) oświadczam, że projekt budowlany: BUDOWA ZINTEGROWANEGO SYSTEMU TRANSPORTOWEGO SUBREGIONU KĘDZIERZYŃSKO-KOZIELSKIEGO POPRZEZ BUDOWĘ DRÓG ŁĄCZĄCYCH POWIAT STRZELECKI I KĘDZIERZYŃSKO-KOZIELSKI ETAP I PRZEBUDOWA DROGI POWIATOWEJ NR 1435 O RELACJI ZALESIE ŚLĄSKIE KĘDZIERZYN- KOŹLE OD KM DO KM dla opracowania : Przebudowa sieci teletechnicznej sporządzony w: Listopad 2016 Inwestor: Powiatowy Zarząd Dróg w Kędzierzynie-Koźlu ul. Skarbowa 3e, Kędzierzyn-Koźle został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. (pieczęć i podpis) Oświadczenie należy składać w oryginale 9

10 ... Arkadiusz Piechota (imię i nazwisko)... DTT-TU/2126/01/U (nr uprawnień)... SLK/IE/0066/03 (nr członkowski Izby Zawodowej) OŚWIADCZENIE PROJEKTANTA LUB OSOBY SPRAWDZAJĄCEJ PROJEKT BUDOWLANY Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo budowlane (Dz.U j.t. z późn. zm.) oświadczam, że projekt budowlany: BUDOWA ZINTEGROWANEGO SYSTEMU TRANSPORTOWEGO SUBREGIONU KĘDZIERZYŃSKO-KOZIELSKIEGO POPRZEZ BUDOWĘ DRÓG ŁĄCZĄCYCH POWIAT STRZELECKI I KĘDZIERZYŃSKO-KOZIELSKI ETAP I PRZEBUDOWA DROGI POWIATOWEJ NR 1435 O RELACJI ZALESIE ŚLĄSKIE KĘDZIERZYN- KOŹLE OD KM DO KM dla opracowania : Przebudowa sieci teletechnicznej sporządzony w: Listopad 2016 Inwestor: Powiatowy Zarząd Dróg w Kędzierzynie-Koźlu ul. Skarbowa 3e, Kędzierzyn-Koźle został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. (pieczęć i podpis) Oświadczenie należy składać w oryginale 10

11 11

12 12

13 13

14 14

15 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot opracowania Przedmiotem opracowania jest przebudowa sieci teletechnicznej w związku z budową zintegrowanego systemu transportowego Subregionu Kędzierzyńsko- Kozielskiego poprzez budowę dróg łączących Powiat Strzelecki i Kędzierzyńsko- Kozielski 1.2. Inwestor Powiatowy Zarząd Dróg w Kędzierzynie-Koźlu ul. Skarbowa 3e Kędzierzyn-Koźle 1.3. Jednostka projektowa Gramar Sp. z o.o Lubliniec, ul. Chłopska Podstawa opracowania Zlecenie inwestora Wizja lokalna Uzgodnień i wytycznych międzybranżowych Mapa do celów projektowych 1.5. Zakres opracowania Niniejszy projekt w swym zakresie obejmuje: Przebudowę istniejącej sieci teletechnicznej, Budowa studni teletechnicznych, Budowa słupów teletechnicznych, Budowa nowych kabli teletechnicznych. 15

16 1.6. Uzgodnienia Wykonawca winien ściśle przestrzegać zapisów dotyczących terminu zgłaszania prac właścicielom sieci oraz sprawowanego nadzoru nad prowadzonymi robotami zgodnie w wydanymi uzgodnieniami. 2. CZĘŚĆ TECHNICZNA 2.1. Stan istniejący W chwili obecnej wzdłuż ul. Brzechwy i ul. Grunwaldzkiej przebiega istniejąca sieć teletechniczna napowietrzna i kablowa Przesunięcie linii teletechnicznej kolizja nr 1 W celu usunięcia kolizji sieci teletechnicznej w km na ul. Brzechwy projekt przewiduje przesunięcie istn. kabla teletechnicznego poza obszar kolizji zgodnie z planem sytuacyjnym rys Przesunięcie linii teletechnicznej kolizja nr 2 W celu usunięcia kolizji sieci teletechnicznej w km na ul. Brzechwy projekt przewiduje przesunięcie istn. kabla teletechnicznego poza obszar kolizji zgodnie z planem sytuacyjnym rys Przesunięcie linii teletechnicznej kolizja nr 3 W celu usunięcia kolizji sieci teletechnicznej w km na ul. Brzechwy w miejscowości Cisowa projekt przewiduje przesunięcie istn. kabla teletechnicznego poza obszar kolizji zgodnie z planem sytuacyjnym rys Przesunięcie linii teletechnicznej kolizja nr 4 W celu usunięcia kolizji sieci teletechnicznej w km na ul. Brzechwy projekt przewiduje przesunięcie istn. kabla teletechnicznego poza obszar kolizji zgodnie z planem sytuacyjnym rys W miejscach przejścia przesuniętego kabla pod wjazdami należy zabezpieczyć kabel. 16

17 2.6. Przesunięcie linii teletechnicznej kolizja nr 5 W celu usunięcia kolizji sieci teletechnicznej w km na ul. Brzechwy projekt przewiduje demontaż 3 istniejących słupów, budowę 3 nowych słupów drewnianych zgodnie z planem sytuacyjnym rys. 2.5 i podwieszenie istniejącego przewodu na nowo projektowane słupy teletechniczne Przebudowa linii teletechnicznej - kolizja nr 6 Obecnie wzdłuż ul. Grunwaldzkiej w km po zachodniej stronie znajduje się kablowa linia telekomunikacyjna. Projekt przewiduje wybudowanie nowego odcinka rurociągu ziemnego wraz z zabudową studni teletechnicznej SKR-2 zgodnie z planem sytuacyjnym rys W tym celu należy w miejscu wskazanym na planie sytuacyjnym wybudować studnie teletechniczną, pomiędzy projektowaną studnią, a istn. studniami teletechnicznymi nr 1 i nr 2 należy ułożyć odcinek rurociągu ziemnego z rur HDPE. Na całej długości projektowanych kabli należy ułożyć w taśmę ostrzegawczą TO układaną w połowie głębokości przykrycia oraz kabel sygnalizacyjny. Po przełączeniu kolidujących kabli teletechnicznych kolidującą sieć zdemontować. Również po zachodniej stronie znajduje się napowietrzna linia telekomunikacyjna. Projekt przewiduje wybudowanie dwóch nowych słupów teletechnicznych o wysokości 6m każdy. Pomiędzy projektowanymi słupami teletechnicznymi należy zawiesić nowy odcinek kabla teletechnicznego miedzianego. Istn. kabel miedziany schodzący z słupa krańcowego nr 2 należy przewiesić na proj. słup teletechniczny nr 2. Nowoprojektowane stanowiska słupowe należy uziemić wykonując uziom szpilkowy o rezystancji nie większej niż 10 Ω Przebudowa linii teletechnicznej - kolizja nr 7 W celu usunięcia kolizji sieci teletechnicznej w km na ul. Grunwaldzkiej projekt przewiduje zaprojektowanie nowego kabla teletechnicznego, wybudowanie nowej studni teletechnicznej SKR-2 i podłączenie się do istniejącej studni teletechnicznej. Przebudowę należy wykonać zgodnie z planem sytuacyjnym rys

18 3. Charakterystyka ogólna Projekt przewiduje budowę studni teletechnicznych dwuelementowych poprzez zestawienie w terenie elementów prefabrykowanych, jednakże dopuszcza się ze względu na warunki terenowe zestawienie studni z bloczków betonowych M-4 o wymiarach zbliżonych do wielkości studni prefabrykowanych. Wszystkie studnie przewiduje się zabudować z ramami lekkimi wyposażonymi w pokrywy antywłamaniowe ryglowane typu OLcz zabezpieczające je przed otwarciem przez osoby nieupoważnione. Wysokość włazu studni powinna być dobrana tak, by przy wymaganej minimalnej grubości warstwy przykrycia studni i rur kanalizacji górna powierzchna ramy włazu była na poziomie powierzchni gruntu. Zewnętrzne elementy studni teletechnicznych należy zabezpieczyć środkami przeciwwilgociowymi uniemożliwiającymi penetrację wód gruntowych do komory studni. Przejścia pod istniejącymi drogami należy wykonać metodą przecisku hydraulicznego lub sterowanego z zaciąganiem rur ochronnych. Głębokość minimalna posadowienia rur przepustowych pod drogą to 1,20m liczona od poziomu nawierzchni do górnej krawędzi rury. Projektowane rurociągi ziemne dla kabli światłowodowych należy posadowić w ziemi na głębokości ok. 1m z falowaniem 4%, na podsypce piaskowej zgodnie z obowiązującymi normami TP, przy czym dopuszcza się wypłycenie rurociągów ze względu na warunki terenowe. Na całej długości ułożenia w ziemi, rurociąg oznaczyć taśmą ostrzegawczą w kolorze pomarańczowym, z napisem UWAGA! KABEL ŚWIATŁOWODOWY oraz kablem lokalizacyjny typu XzTKMXpw 2x2x0,8. Kabel lokalizacyjny należy wprowadzić na obu końcach przebudowywanych odcinków na zaciski w puszkach kablowych, w studniach kablowych (lub słupkach oznaczeniowo-pomiarowych SOP). Wypełnienie wykopu do poziomu gruntu wykonać ziemią rodzimą powstałą z urobku. Zabudowywane rurociągi powinny zachowywać kolorystykę istniejących wyróżników rurociągów dla kabli światłowodowych. Przy zbliżeniach i skrzyżowaniach kabli ziemnych z innymi urządzeniami podziemnymi należy zachować odległości określone normami: 18

19 ZN-96/TPSA Telekomunikacyjne linie przewodowe - Zbliżenia i skrzyżowania linii telekomunikacyjnych z innymi urządzeniami uzbrojenia terenowego - Ogólne wymagania i badania BN-73/ Telekomunikacyjne sieci kablowe miejscowe. Ramy i oprawy pokryw. Zarządzeniem Ministra Łączności z 2 września 1997r. w sprawie zasad i warunków, jakim powinny odpowiadać linie i urządzenia telekomunikacyjne oraz urządzenia do przesyłania płynów i gazów w razie zbliżenia się lub skrzyżowania Monitor Polski nr 59 poz Zarządzeniem Ministra Łączności z 12 marca 1992r. w sprawie zasad i warunków budowy linii telekomunikacyjnych wzdłuż dróg publicznych, wodnych, kanałów oraz w pobliżu lotnisk i w miejscowościach, a także ustalenia warunków, jakim te linie powinny odpowiadać Monitor Polski Nr 13 poz. 95. Budowę rurociągu oraz studni teletechnicznych należy wykonać zgodnie z normami: ZN-96/TPSA Telekomunikacyjna kanalizacja kablowa - Ogólne wymagania techniczne ZN-96/TPSA Telekomunikacyjna kanalizacja kablowa - Kanalizacja kablowa pierwotna - Wymagania i badania ZN-96/TPSA Telekomunikacyjna kanalizacja kablowa - Kanalizacja wtórna i rurociągi kablowe - Wymagania i badania ZN-96/TPSA Telekomunikacyjna kanalizacja kablowa - Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE) - Wymagania i badania ZN-96/TPSA Telekomunikacyjna kanalizacja kablowa - Rury polietylenowe (RHDPEp) przepustowe - Wymagania i badania ZN-96/TPSA Telekomunikacyjna kanalizacja kablowa - Złączki rur - Wymagania i badania ZN-96/TPSA Telekomunikacyjna kanalizacja kablowa - Uszczelki końców rur kanalizacji kablowej - Wymagania i badania ZN-10/TPSA Telekomunikacyjna kanalizacja kablowa - Przywieszka identyfikacyjna - Wymagania i badania ZN-11/TP S.A Telekomunikacyjna kanalizacja kablowa - Studnie kablowe - Wymagania i badania 19

20 ZN-99/TPSA Telekomunikacyjne linie kablowe - Taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne - Wymagania i badania ZN-06/TPSA Telekomunikacyjne linie kablowe dalekosiężne - Słupki oznaczeniowe i oznaczeniowo-pomiarowe - Wymagania i badania 4. Uwagi końcowe Wszystkie roboty należy wykonać zgodnie z niniejszym projektem oraz obowiązującymi przepisami i normami przy ścisłym przestrzeganiu przepisów BHP. Całość prac przeprowadzać przy obowiązkowym nadzorze pracownika właściciela przebudowywanej sieci. Przed przystąpieniem do robót wykonawca winien zapoznać się z treścią pism uzgadniających oraz porozumień zawartych z właścicielami gruntów i przestrzegać zawartych w nich zaleceń. Dla dokładnego określenia przebiegu urządzeń teletechnicznych należy wykonać przekopy kontrolne, które należy zabezpieczyć zgodnie z obowiązującymi normami. Roboty ziemne w przypadku zbliżenia lub skrzyżowania z istniejącymi urządzeniami prowadzić ręcznie w obecności uprawnionych przedstawicieli użytkowników istniejących urządzeń podziemnych w ramach nadzoru specjalistycznego. Do protokołu odbioru wykonawca winien dołączyć dokumentację powykonawczą wybudowanej sieci oraz geodezyjny pomiar powykonawczy. Wszelkie zmiany przebiegu mediów należy nanieść na mapę zasadniczą w Wydziale Geodezji i Kartografii, a także dostarczyć do właścicieli przebudowywanych sieci oryginał i kopie map geodezyjnych z potwierdzeniem wprowadzenia zmian do zasobów geodezyjnych. 20
