Projekt budowlany temat: Park rekreacyjny na Psim Polu

Transkrypt

1 Projekt budowlany temat: Park rekreacyjny na Psim Polu (działka nr 93/2 i fragment działki nr 93/1, AM-22 oraz działka nr 21 i fragmenty działek nr: 19, 20 i 22/1, AM-23, obręb: Psie Pole). inwestor: Zarząd Zieleni Miejskiej Wrocław, ul. Trzebnicka 33 branża imię i nazwisko nr uprawnień podpis główny projektant, projekt zagospodarowania terenu: dr inż. arch. Przemysław Wojsznis 72/08/DOIA konstrukcje: inż. Adam Dobrucki 146/63 instalacje elektryczne: mgr inż. Jarosław Łącki DOS/0379/ PWBE/16 architektura krajobrazu: dr Piotr Reda mgr inż. Michał Budny mgr inż. Paweł Rymarowicz Wrocław, 31 października

2 Oświadczenie: Niżej podpisani projektanci oświadczają, że: Projekt budowlany Zagospodarowania terenu zieleni przy ul. Gorlickiej we Wrocławiu wraz ze ścieżkami, małą architekturą i zielenią obiekt: Park rekreacyjny na Psim Polu (działka nr 93/2 i fragment działki nr 93/1, AM-22 oraz działka nr 21 i fragmenty działek nr: 19, 20 i 22/1, AM-23, obręb: Psie Pole). inwestor: Zarząd Zieleni Miejskiej Wrocław, ul. Trzebnicka 33 został sporządzony zgodnie z obowiązującymi przepisami, normami i zasadami wiedzy technicznej. (art. 20, ust. 4 ustawy z dnia 7 lipca 1994r. - Prawo budowlane, tekst jednolity Dz.U. Z 2010r. nr 243 poz. 1623) dokumentacja spełnia wymogi określone w ustawie z dnia 29 stycznia 2004 Prawo zamówień publicznych (Dz. U. Z 2013 r. poz 907 z późn. zm.) projektanci: branża imię i nazwisko nr uprawnień podpis główny projektant, projekt zagospodarowania terenu: dr inż. arch. Przemysław Wojsznis 72/08/DOIA konstrukcje: inż. Adam Dobrucki 146/63 instalacje elektryczne: mgr inż. Jarosław Łącki DOS/0379/PWBE/16 architektura krajobrazu: dr Piotr Reda mgr inż. Michał Budny mgr inż. Paweł Rymarowicz Wrocław, 31 października

3 SPIS ZAWARTOŚCI PROJEKTU I. ZAŁĄCZNIKI FORMALNE DECYZJA O NADANIU UPRAWNIEŃ DO PEŁNIENIA SAMODZIELNYCH FUNKCJI TECHNICZNYCH - Decyzja nr 72/08/DOIA Przemysław Wojsznis ZAŚWIADCZENIE O WPISIE NA LISTĘ CZŁONKÓW IZBY ZAWODOWEJ - Zaświadczenie Przemysław Wojsznis DECYZJA O NADANIU UPRAWNIEŃ DO PEŁNIENIA SAMODZIELNYCH FUNKCJI TECHNICZNYCH (strona 1 i 2) - Numer ewidencyjny DOŚ/0379/PWBE/16 Jarosław Łącki ZAŚWIADCZENIE O WPISIE NA LISTĘ CZŁONKÓW IZBY ZAWODOWEJ - Zaświadczenie Jarosław Łącki UZGODNIENIE POLSKIEJ SPÓŁKI GAZOWNICTWA - Uzgodnienie nr PSG-W500/DT/ZMS/SEM-150/MR-350-1/17 UZGODNIENIE ZARZĄDU DRÓG I UTRZYMANIA MIASTA - Uzgodnienie nr TUU DS WARUNKI PRZYŁĄCZENIA DO SIECI TAURON DYSTRYBUCJA SA (strona 1, 2 i 3) - nr warunków WP/040149/2017/O05R01 TD/OWR/OMP1/MM /P II. CZĘŚĆ OPISOWA 1. Nazwa inwestycji Inwestor Podstawa opracowania Materiały wyjściowe Zakres opracowania Stan aktualny terenu Projekt zagospodarowania terenu Zestawienie powierzchni Dostępność dla osób niepełnosprawnych Warunki ochrony przeciwpożarowej Wpływ eksploatacji górniczej Ograniczenia strefowe Warunki ochrony konserwatorskiej Charakterystyka ekologiczna Możliwość odstąpienia od zatwierdzonego projektu Uwagi końcowe Plan BIOZ Rozbiórka Usuwanie drzew i krzewów Obszar oddziaływania inwestycji III. ZAŁĄCZNIKI - elementy małej architektury

4 IV. CZĘŚĆ RYSUNKOWA Nr rys Tytuł Skala Rys. 1 Inwentaryzacja dendrologiczna z gospodarką drzewostanem 1:500 Rys. 2 Projekt zagospodarowania terenu 1:500 Rys. 3 Instalacja elektryczna oświetlenia parku 1:500 Rys. 4 Przekroje konstrukcyjne ścieżek 1:20 Rys. 5 Przekroje konstrukcyjne ścieżek 1:20 Rys. 6 Przekroje konstrukcyjne ścieżek 1:20 Rys. 7 Przekrój przez schody terenowe 1:20 Rys. 8 Przekroje konstrukcyjne przepustu 1:50 Rys. 9 Przekroje konstrukcyjne przepustu 1:50 Rys. 10 Przekroje konstrukcyjne przepustu 1:20 Rys. 11 Przekroje konstrukcyjne obniżenia krawężnika 1:20 Rys. 12 Przekroje konstrukcyjne pagórków 1:25 4

5 I. ZAŁĄCZNIKI FORMALNE DECYZJA O NADANIU UPRAWNIEŃ DO PEŁNIENIA SAMODZIELNYCH FUNKCJI TECHNICZNYCH 5

6 ZAŚWIADCZENIE O WPISIE NA LISTĘ CZŁONKÓW IZBY ZAWODOWEJ 6

7 DECYZJA O NADANIU UPRAWNIEŃ DO PEŁNIENIA SAMODZIELNYCH FUNKCJI TECHNICZNYCH (strona 1/2) 7

8 DECYZJA O NADANIU UPRAWNIEŃ DO PEŁNIENIA SAMODZIELNYCH FUNKCJI TECHNICZNYCH (strona 2/2) 8

9 ZAŚWIADCZENIE O WPISIE NA LISTĘ CZŁONKÓW IZBY ZAWODOWEJ 9

10 UZGODNIENIE POLSKIEJ SPÓŁKI GAZOWNICTWA 10

11 UZGODNIENIE ZARZĄDU DRÓG I UTRZYMANIA MIASTA 11

12 WARUNKI PRZYŁĄCZENIA DO SIECI TAURON DYSTRYBUCJA SA (strona 1/3) 12

13 WARUNKI PRZYŁĄCZENIA DO SIECI TAURON DYSTRYBUCJA SA (strona 2/3) 13

14 WARUNKI PRZYŁĄCZENIA DO SIECI TAURON DYSTRYBUCJA SA (strona 3/3) 14

15 II. CZĘŚĆ OPISOWA 1. Nazwa inwestycji Park rekreacyjny na Psim Polu (działka nr 93/2 i fragment działki nr 93/1, AM-22 oraz działka nr 21 i fragmenty działek nr: 19, 20 i 22/1, AM-23, obręb: Psie Pole). 2. Inwestor Zarząd Zieleni Miejskiej ul. Trzebnicka 33, Wrocław 3. Podstawa opracowania Podstawą niniejszego opracowania jest umowa nr DPIR z dnia r. oraz aneks nr 1 do powyższej umowy z dnia r., zawarte pomiędzy Zarządem Zieleni Miejskiej z siedzibą przy ul. Trzebnickiej 33 we Wrocławiu, a Piotrem Redą działającym pod firmą Leaf Project Studio z siedzibą przy ul. Kowieńskiej 19 we Wrocławiu, na sporządzenie dokumentacji projektowej w ramach zadania: Park rekreacyjny na Psim Polu (działka nr 93/2 i fragment działki nr 93/1, AM-22 oraz działka nr 21 i fragmenty działek nr: 19, 20 i 22/1, AM-23, obręb: Psie Pole). 4. Materiały wyjściowe - Ustalenia ze Zleceniodawcą i Liderem projektu nr 289 zgłoszonego w ramach Wrocławskiego Budżetu Obywatelskiego Wytyczne Miejskiego Konserwatora Zabytków - Mapa zasadnicza do celów projektowych w skali 1:500 - Miejscowy plan zagospodarowania przestrzennego części zespołu urbanistycznego Psie Pole w rejonie ulicy Gorlickiej we Wrocławiu (nr 318, uchwała nr XVI/473/07 z dnia 27 grudnia 2007r.) - Miejscowy plan zagospodarowania przestrzennego w rejonie zespołu urbanistycznego Psie Pole Małomiasteczkowe we Wrocławiu (nr 329, uchwała nr XXXVIII/1226/09 z dnia r.) - Wizje lokalne - Techniczne warunki przyłączenia nr WP040149/2017/O05R01 D/OWR/OMP1/MM /P z dnia Inwentaryzacja dendrologiczna wykonana r. (Leaf Project Studio) - Opinia geotechniczna (J. Sandecki maj, 2017) - Obowiązujące przepisy i normy 5. Zakres opracowania Zakresem opracowania jest wykonanie projektu zagospodarowania ogólnodostępnego parku z placem zabaw, urządzeniami siłowni zewnętrznej wraz z zielenią urządzoną: trawnikami, nasadzeniami z zieleni niskiej i wysokiej, ścieżkami o nawierzchni żwirowej utwardzonej i żwirowej sypkiej oraz małą architekturą (ławki, kosze na odpadki, stojaki na rowery) Etapowanie realizacji Niniejszy projekt z racji finansowania z Wrocławskiego Budżetu Obywatelskiego (WBO), zakłada realizację zadania w 3 etapach: ETAP I: Prace porządkowe: - zakrycie studzienki kanalizacyjnej, 15

16 - demontaż i wywóz 70 słupów betonowych cm (pozostałości po starym ogrodzeniu). Prace w drzewostanie: - wycinka sanitarna 12 drzew, - czyszczenie z samosiewów zadrzewień w pobliżu ul. Gorlickiej, - wycięcie drzew kolidujących z I etapem inwestycji, - przesadzenie 12 szt. drzew kolidujących z projektem zagospodarowania terenu, - przesadzenie grupy 21 młodych krzewów kolidujących z projektowaną ścieżką. Prace budowlane i związane z masami ziemnymi: - budowa żelbetowych schodów terenowych z poręczą, - budowa ścieżek żwirowych z obrzeżem betonowym, - rozplantowanie ziemi pozyskanej z korytowania ścieżek i budowy fundamentów, - uformowanie 2 pagórków z pozyskanego gruntu (wysokości 50cm i 150cm), - wywiezienie pozostałej części gruntu poza teren opracowania. Prace związane z zielenią: - zabezpieczenie pni wskazanych drzew na czas robót, - obsianie pagórków mieszanką traw, - sadzenie roślin: łączna liczba krzewów szt., łączna liczba traw ozdobnych - 33 szt. Prace związane z małą architekturą: - montaż: ławek 7szt., koszy na odpadki 5szt., stojaków na rowery 2szt., słupków ograniczających wjazd na chodniku przy ul. Gorlickiej 5szt., stołu do gry w szachy 1szt., - ułożenie 7szt. kamieni (średn cm wysokość maks. 50cm) blokujących wjazd na trawnik. Prace związane z oświetleniem: - posadowienie fundamentów pod latarnie 15szt, - wykonanie okablowania do obwodów 1 i 2 pod budowanymi ścieżkami. ETAP II i III: Prace budowlane i związane z masami ziemnymi: - budowa dalszego odcinka ścieżki żwirowej z obrzeżem betonowym, - budowa siłowni zewnętrznej z nawierzchnią żwirową, - budowa siłowni typu street workout z nawierzchnią bezpieczną, - budowa placu zabaw dla dzieci nawierzchnią bezpieczną, - budowa ogrodzenia na placu zabaw, - wywiezienie gruntu pozyskanego z korytowania ścieżek, siłowni, placu zabaw, fundamentowania itd., - budowa przepustu na rowie melioracyjnym pod dojściem do placu zabawa, z barierkami i umocnieniem rowu, - budowa bitumicznej ścieżki rowerowej z obrzeżem betonowym, - obniżenie krawężnika i wymodelowanie chodnika przy ul. Gorlickiej w ciągu ścieżki rowerowej, 16

17 - wymiana zwieńczenia wpustu ulicznego przy ul. Gorlickiej na bezpieczny dla rowerzystów. Prace związane z zielenią: - osłona wskazanych pni drzew na czas robót, - usunięcie krzewu kolidującego z zagospodarowaniem placu zabaw, - sadzenie roślin: łączna liczba krzewów - 48 szt., łączna liczba traw ozdobnych - 87 szt. Prace związane z małą architekturą: - montaż: ławek 7szt., koszy na odpadki 4szt., stojaków na rowery 2szt., tablicy informacyjnej WBO. Prace związane z oświetleniem: - montaż rozdzielni zasilającej SOT, - posadowienie pozostałych fundamentów pod latarnie 5szt, - montaż okablowania dla obwodu nr 3, - montaż urządzeń do okablowania wykonanego we wszystkich etapach 20szt., - uruchomienie i próby odbiorcze, - wykonanie dokumentacji powykonawczej. 6. Stan aktualny terenu Teren objęty opracowaniem zlokalizowany jest przy ul. Gorlickiej we Wrocławiu. Umowa na wykonanie projektu parku obejmuje działkę nr 93/2 (pow. 0,7976 ha) AM-22 i działkę nr 21 (pow. 0,0762 ha) AM-23, obręb Psie Pole. Działki te należą do gminy Wrocław w zarządzie Zarządu Zieleni Miejskiej (ZZM) i Zarządzie Dróg i Utrzymania Miasta (ZDiUM). Ponadto w trakcie prac projektowych, z powodu konieczności połączenia komunikacyjnego powyższych działek z istniejącą infrastrukturą, włączono w obszar opracowania fragmenty działek będące w zarządzie ZDiUM o numerach: 93/1 (AM-22, obręb Psie Pole), 22/1, 19 i 20 (AM-23, obręb Psie Pole). Przedmiotowy teren ma kształt nieregularny, wydłużony w osi północ południe o stosunkowo niewielkiej szerokości, dochodzącej do ok. 36,5m. Teren projektowanego parku położony jest między dwoma ogrodzonymi osiedlami: od zachodu przylega do osiedla przy ul. Miłostowskiej, a od wschodu do budynków przy ul. Gorlickiej nr 54-58e. Północna część terenu przylega od strony wschodniej do ciągu pieszo-rowerowego, biegnącego wzdłuż ogrodzenia Lotniczych Zakładów Naukowych (LZN). Ciąg ten łączy ul. Kiełczowską z ul. Poleską. Południową granicę terenu stanowi ul. Gorlicka. Teren jest w niewielkim stopniu uzbrojony. Przez jego środek z północy na południe przebiega podziemna linia energetyczna średniego napięcia i niemal równolegle do niej, nieco na wschód przebiega gazociąg niskiego ciśnienia Ø 250mm od którego w 3 miejscach: w części północnej na wysokości klatki Miłostowska 6, w części środkowej pomiędzy klatką Miłostowska 9 i 10 oraz w części południowej na wysokości klatki Miłostowska 18, odchodzą przyłącza gazowe Ø 63mm do osiedla przy tej ulicy. Wzdłuż wschodniej granicy przez działkę nr 21 przebiega gazociąg niskiego ciśnienia Ø 150mm. Uzbrojenie terenu uzupełnia kanalizacja deszczowa zlokalizowana na działce nr 21 oraz w centralnej części terenu opracowania. W pobliżu narożnika ogrodzenia LZN stwierdzono brak pokrywy studzienki kanalizacji deszczowej. 17

18 Wzdłuż zachodniej granicy terenu opracowania zlokalizowany jest rów. Odprowadza on wodę deszczową z osiedla przy ul. Miłostowskiej w kierunku południowym. W chwili obecnej na terenie znajdują się drzewa i krzewy różnego pochodzenia. Większość to samosiewy, ale teren porastają także drzewa i krzewy z planowanych nasadzeń. W centralnej i północnej części znajdują się młode drzewa i krzewy posadzone jesienią 2016r. w ramach nasadzeń zastępczych za drzewa usuwane pod budowę chodnika wzdłuż ul. Gorlickiej. Wzdłuż wschodniej granicy zlokalizowany jest szpaler zamierających topól. Większą część szpaleru usunięto, czego pozostałością jest 27 pniaków. Największe zagęszczenie roślinności drzewiastej znajduje się w południowej części terenu w rejonie ul. Gorlickiej. Teren opracowania jest stosunkowo płaski i równomiernie nachylony różnica wysokości terenu wynosi ok. 2m. W części północnej wysokość terenu wynosi 124,7m n.p.m., stopniowo się obniżając w kierunku południowym i w pobliżu ul. Gorlickiej wynosi 122,6m n.p.m. Różnica wysokości pomiędzy chodnikiem przy ul. Gorlickiej a terenem zielonym wynosi ok. 0,7m. Miejscowo powierzchnia terenu jest nierówna z licznymi pozostałościami po usuniętych drzewach i koleinami po ciężkim sprzęcie. Działki, do których przylega projektowany park są ogrodzone przez co wzdłuż całej zachodniej granicy i niemal na całej długości wschodniej granicy biegną płoty. W części północnej przy ścieżce pieszo-rowerowej znajdują się pozostałości starego, przemysłowego, ogrodzenia w postaci betonowych słupów o wymiarach cm Warunki gruntowe Na terenie inwestycji pod glebą i nasypami zdecydowanie dominują grunty spoiste gliny pylaste i gliny piaszczyste z przewarstwieniami glin. Grunty niespoiste (sypkie) średniozagęszczone piaski średnie tworzą tylko niewielkie soczewki lub wkładki o miąższości 0,2m i tylko w nich występuje woda podziemna infiltracja z cieku w rowie melioracyjnym oraz infiltracja grawitacyjna z wód opadowych (wg: J. Sandecki, maj 2017) Szczegółowa inwentaryzacja zieleni i gospodarka drzewami Szczegółową inwentaryzację zieleni przedstawia tabela 1. Rozszerzono ją o przeznaczenie poszczególnych drzew i krzewów pod kątem kolizji z projektem i stanu zdrowotnego. 18

19 Tab. 1. Szczegółowe wyniki inwentaryzacji dendrologicznej z przeznaczeniem poszczególnych drzew i krzewów. Nr inw. Gatunek (nazwa polska i łacińska) 1. Klon jawor Acer pseudoplatanus 2. Jesion wyniosły 3. Klon pospolity 4. Klon pospolity 5. Jesion wyniosły 6. Jesion wyniosły 7. Jesion wyniosły 8. Jesion wyniosły 9. Klon pospolity 10. Jesion wyniosły 11. Klon jawor Acer pseudoplatanus 12. Lipa drobnolistna 13. Lipa drobnolistna 14. Lipa drobnolistna 15. Lipa drobnolistna pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 126 7,0 9,0 14,0 - Pień rozwidlony na wys. 90cm. Rozwidlenie "V". Pnie zrośnięte do wys. 170cm. Ślad po wyłamanej gałęzi z próchnicą. Korona asymetryczna. Opis Kolizja z Przeznaczenie 27 3,0 10,0 - Zaburzenia w rozwoju przewodnika. Ubytki powierzchniowe na pniu 10 3 i 5 2cm. 56 5,0 7,0 11,0 - Drzewo zdrowe. 42 5,0 11,0 - Pień pochylony 10. Korona jednostronnie rozbudowana. W koronie susz 10%. 23 2,0 9,0 - Pień z wielostronną krzywizną w dolnej części. 42 4,0 12,0 - Korona jednostronnie rozbudowana. Drzewo zdrowe. 51 6,0 15,0 - Drzewo zdrowe. 51 6,0 13,0 - Korona jednostronnie rozbudowana. Drzewo zdrowe. 47, 55, 5,0 7,0 9,0 - Pień rozwidlony w odziomku i na wys. 60cm. 25 Rozwidlenie "V". Na pniu wypróchnienia. Ubytki powierzchniowe od odziomka 100 5cm. Na pniu listwa martwicy z próchnicą. 57 4,0 12,0 - Na wys. 160cm pień rozwidlony. Rozwidlenie 37, 37, 26, 19 "V". 5,0 8,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Korona jednostronnie rozbudowana. Drzewo zdrowe. 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Symbol krzewów i drzew przesadzanych 19

20 Nr inw. Gatunek (nazwa polska i łacińska) 16. Lipa drobnolistna 17. Lipa drobnolistna 18. Lipa drobnolistna 19. Lipa drobnolistna 20. Lipa drobnolistna 21. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 22. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 23. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 24. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 25. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 26. Klon pospolity 'Drummondii' 'Drummondii' 27. Klon pospolity 28. Bez czarny Sambucus nigra 29. Klon pospolity 'Faassen's Black' 'Faassen's Black' 30. Jesion wyniosły pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 17 3,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 17 4,0 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 3,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 17 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski - 5,5 5,0 23,7 Stary krzew średn. Pędów do 12cm. Krzew zdrowy. 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 1,5 3,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Opis Kolizja z Przeznaczenie Symbol krzewów i drzew przesadzanych 20

21 Nr inw. Gatunek (nazwa polska i łacińska) 31. Klon pospolity 32. Klon pospolity 33. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 34. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 35. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 36. Śliwa ałycza Prunus cerasifera 37. Klon jawor Acer pseudoplatanus 38. Klon pospolity 39. Klon pospolity 40. Klon pospolity 41. Klon jawor Acer pseudoplatanus 42. Klon jawor Acer pseudoplatanus 43. Klon jawor Acer pseudoplatanus 44. Klon jawor Acer pseudoplatanus pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 1,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Opis Kolizja z Przeznaczenie 27, 17, 17, 15 5,0 3,0 7,0 - Pień rozwidlony w odziomku. Drzewo zdrowe. 98 5,0 11,0 - Pień na wys. 150 rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "V". Drzewo zdrowe. 22 4,0 4,0 - Pień pochylony 20. Drzewo zdrowe. 83 6,0 11,0 - Ślady po wyłamanych gałęziach. Drobne rany na pniu. 56 4,0 6,0 - Pień na wys. 140 rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "V". Pień pochylony 10. Drzewo zdrowe. 54, 64, 6,0 4,0 12,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". 20 Ubytki powierzchniowe na pniach. Ślad po usuniętym przewodniku średn. 12cm. Zarośnięta siatka ogrodzeniowa. Na pniu wypróchnienia. Korona asymetryczna. W koronie ślady cięcia. 56 6,0 4,0 13,0 - W koronie susz 10%. 55 5,0 12,0 - Pień pochylony 10. Korona jednostronnie rozbudowana. Drzewo zdrowe. 32 4,0 8,0 - Pień pochylony 20. Korona jednostronnie rozbudowana. Drzewo zdrowe. Symbol krzewów i drzew przesadzanych 21

22 Nr inw. Gatunek (nazwa polska i łacińska) 45. Klon jawor Acer pseudoplatanus 46. Klon jawor Acer pseudoplatanus 47. Klon jawor Acer pseudoplatanus 48. Klon jawor Acer pseudoplatanus 49. Klon jawor Acer pseudoplatanus 50. Klon pospolity 51. Klon jawor Acer pseudoplatanus 52. Klon jawor Acer pseudoplatanus 53. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 54. Jesion wyniosły 55. Klon pospolity 'Drummondii' 'Drummondii' 56. Klon pospolity 57. Klon pospolity pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie 56 5,0 14,0 - Drzewo zdrowe. 30 4,0 8,0 - Zaburzenia w rozwoju przewodnika. Pień pochylony 10. Korona jednostronnie rozbudowana. Drzewo zdrowe. 26 4,0 6,0 - Pień pochylony Na wys. 2,0m pień rozwidlony. Rozwidlenie "U". Drzewo zdrowe. 57, 38 5,0 14,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Na pniu zabliźnione rany po kolizji z ogrodzeniem. Korona jednostronnie rozbudowana. 41 4,0 9,0 - W odziomku kolizja z drzewem nr 50. Pień pochylony 10. Korona jednostronnie rozbudowana. Drzewo zdrowe. 50 5,0 8,0 - Złamany wierzchołek. Pęd boczny przejął funkcję przewodnika. Korona jednostronnie rozbudowana. 64 5,0 11,0 - Na wys. 4,0m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie"V". W koronie susz 10%. 62, 84 7,0 15,0 Pień rozwidlony w odziomku. Rozwidlenie "V". Pień koliduje ze słupkiem ogrodzeniowym. Słupek wrośnięty w pień. 15 1,5 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 17 1,5 3,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 3,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Symbol krzewów i drzew przesadzanych 22

23 Nr inw. Gatunek (nazwa polska i łacińska) 58. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 59. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 60. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 61. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 62. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 63. Śliwa ałycza Prunus cerasifera 64. Róża dzika Rosa canina 65. Śliwa ałycza Prunus cerasifera 66. Śliwa ałycza Prunus cerasifera 67. Śliwa ałycza Prunus cerasifera 68. Śliwa ałycza Prunus cerasifera 69. Śliwa ałycza Prunus cerasifera 70. Róża dzika Rosa canina 71. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 72. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Opis Kolizja z Przeznaczenie 40, 25 5,0 4,0 Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. - 4,0 5,0 3,5 15,7 Krzew zdrowy. 17, 18, 21, 21 5,0 4,5 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. 17, 16, 2,0 3,5 - Pień rozwidlony w odziomku. Rozwidlenie "V". 16, 15 Drzewo zdrowe. 20, 23, 6,0 5,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". 19, 21, Na pniu rany i ubytki powierzchniowe. 20, 25, 38, 20 30, 26, 5,0 7,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". 24, 23, Drzewo zdrowe. 30, 23 17, 31 4,0 4,5 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. - 3,0 4,0 7,1 Krzew zdrowy. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Symbol krzewów i drzew przesadzanych 23

24 Nr inw. Gatunek (nazwa polska i łacińska) 73. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 74. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 75. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 76. Jesion wyniosły 77. Klon pospolity 78. Klon pospolity 79. Klon jawor Acer pseudoplatanus 80. Klon pospolity 81. Klon pospolity 82. Bez czarny Sambucus nigra 83. Klon jawor Acer pseudoplatanus 84. Klon jawor Acer pseudoplatanus 85. Klon pospolity 86. Klon pospolity pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 85 6,0 13,0 - Ubytek powierzchniowy na pniu 40 15cm. W koronie susz 10% 28 3,0 10,0 - Drzewo zdrowe. 29 3,0 9,0 - Ubytek powierzchniowy na pniu od odziomka do wys. 80cm częściowo zabliźniony. 42, 40, 5,0 11,0 - Pień rozwidlony w odziomku. Rozwidlenie "U". do usunięcia 34, 22 W odziomku wyłamany pień. Próchnica w odziomku. W pniu zarośnięta siatka ogrodzeniowa. Wypróchnienia i rany na pniach. Pnie pochylony 60. Drzewo o obniżonej kondycji zdrowotnej. Zalecenia: do usunięcia ze względów sanitarnych. 24 4,0 9,0 - Drzewo zdrowe. 23 3,0 8,0 - Pień pochylony 20. Drzewo zdrowe. - 3,0 3,5 7,1 Krzew zdrowy. 24 3,0 6,0 - Drzewo zdrowe. 59, 86 8,0 15,0 - Pień rozwidlony na wys. 20cm. Rozwidlenie "V". Zarośnięta siatka ogrodzeniowa. W koronie susz 10%. 46, 54, 6,0 14,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". 23 Wyłamane gałęzie. 31, 26 7,0 3,0 10,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Wyłamane gałęzie. Symbol krzewów i drzew przesadzanych 24

25 Nr inw. Gatunek (nazwa polska i łacińska) 87. Klon jawor Acer pseudoplatanus 88. Klon pospolity 89. Klon jawor Acer pseudoplatanus 90. Bez czarny Sambucus nigra 91. Klon jawor Acer pseudoplatanus 92. Klon jawor Acer pseudoplatanus 93. Jesion wyniosły 94. Jesion wyniosły 95. Jesion wyniosły 96. Jesion wyniosły 97. Klon pospolity 'Faassen's Black' 'Faassen's Black' 98. Jesion wyniosły 99. Jesion wyniosły pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 148 8,0 16,0 - Na pniu ubytek powierzchniowy cm. Ślady po wyłamanych gałęziach. Na wys. 2,5m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "V". Pień pochylony ,0 12,0 - Zaburzenia w rozwoju przewodnika. Ubytek powierzchniowy cm. Kolizja z drzewem nr 87. Zalecenia: do usunięcia ze względów sanitarnych. 25 4,0 2,0 4,0 - Rozległa próchnica na pniu, ubytek 50% pnia. Ryzyko złamania. Pień pochylony 60. Połamane gałęzie. Zalecenia: do usunięcia ze względów sanitarnych. Opis - 3,0 6,0 7,1 W koronie susz 80%. Krzew zamierający. Zalecenia: do usunięcia ze względów sanitarnych. Kolizja z Przeznaczenie do usunięcia do usunięcia do usunięcia 71 7,0 15,0 - Drzewo zdrowe. 76 6,0 10,0 - Pień pochylony 10. Połamane gałęzie. Korona asymetryczna. 22, 15 2,0 8,0 - Pień rozwidlony w odziomku. Drzewo zdrowe. 23 2,0 7,0 - Drzewo zdrowe. 27 3,0 7,0 - Pień pochylony 10. Drzewo zdrowe. 40, 34 4,0 8,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 34 3,0 5,0 - Na wys. 2,0m pień rozwidlony na 2 przewodniki. Rozwidlenie "V". 51 4,0 7,0 - Drzewo zdrowe. Symbol krzewów i drzew przesadzanych 25

26 Nr inw. Gatunek (nazwa polska i łacińska) 100. Klon pospolity 101. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 102. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 103. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 104. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 105. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 106. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 107. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 108. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 109. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 110. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 111. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 112. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 73 8,0 8,0 - Na wys. 150cm pień rozwidlony na 2 równorzędne przewodniki. Rozwidlenie "U". Drzewo wyrasta w rowie. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 14 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 14 1,5 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 14 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Opis Kolizja z kolizja z kolizja z kolizja z kolizja z kolizja z kolizja z kolizja z kolizja z Przeznaczenie do przesadzenia do przesadzenia do przesadzenia do przesadzenia do przesadzenia do przesadzenia do przesadzenia do przesadzenia Symbol krzewów i drzew przesadzanych A B C D E F G H 26

27 Nr inw. Gatunek (nazwa polska i łacińska) 113. Jesion wyniosły 114. Śliwa ałycza Prunus cerasifera 115. Śliwa ałycza Prunus cerasifera 116. Dąb szypułkowy Quercus robur 117. Klon pospolity 'Drummondii' 'Drummondii' 118. Topola czarna Populus nigra 119. Topola czarna Populus nigra 120. Klon pospolity 121. Klon pospolity 122. Klon pospolity 123. Lipa drobnolistna 124. Klon pospolity pnia 38, 59, 144 pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie 53 4,0 7,0 - Drzewo zdrowe. - 3,0 3,5 7,1 Krzew zdrowy. kolizja z do usunięcia - 3,0 5,0 7,1 Krzew zdrowy. 8,0 16,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Na pniu ubytki powierzchniowe. Ślady po usuniętych gałęziach. W koronie susz 10%. 16 1,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 32 3,0 9,0 - Pień pochylony ,0 9,0 - Drzewo zdrowe. 82, 76 8,0 6,0 11,0 - Pień rozwidlony na wys. 50cm. Rozwidlenie "V". Odsłonięty system korzeniowy. Na pniu listwa martwicy. Na pniu ubytek powierzchniowy 10 5cm. Pień koliduje z ogrodzeniem. Pień pochylony 10. Połamane gałęzie. 26 3,0 8,0 - Na pniu wypróchnienia. Korona jednostronnie do usunięcia rozbudowana. Zalecenia; do usunięcia ze względów sanitarnych. 60, 49 8,0 6,0 10,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Pień pochylony 10. W koronie połamane gałęzie. 59 6,0 9,0 - Kolizja z ogrodzeniem. Wyłamane gałęzie. 30 4,0 7,0 - Drzewo koliduje z ogrodzeniem. Zarośnięty drut. Pień pochylony 20. Drzewo o obniżonej kondycji zdrowotnej. Zalecenia: do usunięcia ze względów sanitarnych. do usunięcia Symbol krzewów i drzew przesadzanych 27

28 Nr inw. Gatunek (nazwa polska i łacińska) 125. Topola kanadyjska Populus canadensis 126. Topola kanadyjska Populus canadensis 127. Topola kanadyjska Populus canadensis 128. Klon pospolity Wiśnia wonna Prunus mahaleb Klon jawor Acer pseudoplatanus 129. Dąb szypułkowy Quercus robur 130. Topola kanadyjska Populus canadensis 131. Lipa drobnolistna 132. Lipa drobnolistna 133. Lipa drobnolistna pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] ,0 22,0 - Ślady po usuniętych konarach. W koronie liczne stanowiska jemioły (typ B). Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW-S.VII MKo ,0 21,0 - Ślady po usuniętych konarach. W koronie liczne stanowiska jemioły (typ B). Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW-S.VII MKo. 227, 53 10,0 20,0 - Rozwidlenie "U". Ślady po usuniętych konarach. W koronie liczne stanowiska jemioły (typ B). Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW- S.VII MKo. Opis - 7,0 - Grupa młodych drzew. Obwody pni drzew do 24cm. 29 3,0 5,0 - Drzewo zdrowe. Zalecenia: usunąć samosiewy w obrębie drzewa i usunąć konar topoli nr 125 rosnący nad drzewem ,0 19,0 - Ślady po usuniętych konarach. W koronie liczne stanowiska jemioły (typ A). Korona jednostronnie rozbudowana. Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW-S.VII MKo. 16 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Kolizja z Przeznaczenie Symbol krzewów i drzew przesadzanych 28

29 Nr inw. Gatunek (nazwa polska i łacińska) 134. Robinia akacjowa Robinia pseudoacacia 135. Klon pospolity 136. Topola kanadyjska Populus canadensis 137. Bez czarny Sambucus nigra Głóg jednoszyjkowy Crataegus monogyna Wiśnia wonna Prunus mahaleb 138. Topola kanadyjska Populus canadensis 139. Dąb szypułkowy Quercus robur pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 54 5,0 8,0 - Ubytek powierzchniowy 50 20cm. Połamane gałęzie. Korona asymetryczna. W koronie liczne stanowiska jemioły (typ B). Drzewo o obniżonej kondycji zdrowotnej. Zalecenia: do usunięcia ze względów sanitarnych. 45 5,0 7,0 - Zaburzenia w rozwoju przewodnika. Pień pochylony 10. Korona asymetryczna. Drzewo zdrowe ,0 22,0 W koronie susz 40%. Liczne stanowiska jemioły (typ B). Ślady po usuniętych gałęziach i konarach. Drzewo zamierające. Istnieje już decyzja na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW-S.VII MKo. Zalecenia do usunięcia ze względów sanitarnych. Opis Kolizja z Przeznaczenie do usunięcia do usunięcia - 4,0 32,7 Grupa krzewów ,0 9,0 22,0 - Na wys. 2,0m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie"V". W koronie susz 70%. W koronie liczne stanowiska jemioły (typ B). Połamane gałęzie i konary. Drzewo zamierające. Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW-S.VII MKo. do usunięcia 21 4,0 6,0 - Drzewo zdrowe. Symbol krzewów i drzew przesadzanych 29

30 Nr inw. Gatunek (nazwa polska i łacińska) 140. Topola kanadyjska Populus canadensis 141. Klon pospolity 142. Topola kanadyjska Populus canadensis 143. Jesion wyniosły 144. Jesion wyniosły 145. Wiśnia wonna Prunus mahaleb 146. Topola kanadyjska Populus canadensis pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] ,0 8,0 - Ślady po usuniętych gałęziach i konarach. W koronie liczne stanowiska jemioły (typ B). W koronie susz 70%. Drzewo zamierające. Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW- S.VII MKo. Zalecenia: do usunięcia ze względów sanitarnych i bezpieczeństwa. Opis Kolizja z Przeznaczenie do usunięcia 37 5,0 8,0 - Drzewo zdrowe ,0 8,0 19,5 - Na wys. 5,0m pień rozwidlony na 2 przewodniki. Rozwidlenie "V". Ślady po usuniętych gałęziach i konarach. W koronie liczne stanowiska jemioły (typ B). W koronie susz 90%. Drzewo zamierające. Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW-S.VII MKo. Zalecenia: do usunięcia ze względów sanitarnych i bezpieczeństwa. do usunięcia 37 4,0 8,0 - Drzewo zdrowe. 32 3,0 7,0 - Drzewo zdrowe. 28 3,0 4,0 - Drzewo zdrowe ,0 7,0 20,0 - Ślady po usuniętych gałęziach i konarach. W koronie liczne stanowiska jemioły (typ B). W koronie susz 80%. Drzewo zamierające. Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW- S.VII MKo. Zalecenia: do usunięcia ze względów sanitarnych i bezpieczeństwa. do usunięcia Symbol krzewów i drzew przesadzanych 30

31 Nr inw. Gatunek (nazwa polska i łacińska) 147. Bez czarny Sambucus nigra Głóg jednoszyjkowy Crataegus monogyna Wiśnia wonna Prunus mahaleb 148. Topola kanadyjska Populus canadensis 149. Klon pospolity 150. Jesion wyniosły 151. Topola kanadyjska Populus canadensis 152. Topola kanadyjska Populus canadensis 153. Wiśnia wonna Prunus mahaleb pnia pnia na wys. 5cm Średnica korony - 3,5 5,0 15,5 Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie 3,5 60,4 Grupa krzewów ,0 7,0 21,0 - Ślady po usuniętych gałęziach i konarach. W koronie liczne stanowiska jemioły (typ B). W koronie susz 70%. Drzewo zamierające. Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW- S.VII MKo. Zalecenia: do usunięcia ze względów sanitarnych i bezpieczeństwa. do usunięcia 24 3,0 5,5 - Drzewo zdrowe. 26 4,0 7,0 - Pień z wielostronną krzywizną. Drzewo zdrowe ,0 9,0 21,0 - Ślady po usuniętych gałęziach i konarach. W koronie liczne stanowiska jemioły (typ B). W koronie susz 60%. Drzewo zamierające. Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW- S.VII MKo. Zalecenia: do usunięcia ze względów sanitarnych i bezpieczeństwa ,0 10, 0 Na wys. 3,0m pień rozwidlony na 2 przewodniki. Rozwidlenie"U". liczne stanowiska jemioły (typ B). W koronie susz 40%. Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW-S.VII MKo. 32 3,0 5,0 - Pień wyłamany w szyi korzeniowej, zaburzona statyka drzewa. Pień pochylony Na pniu ślad po wyłamanej gałęzi 20 7cm. Liczne uszkodzenia na pniu. Drzewo o obniżonej kondycji zdrowotnej. do usunięcia Symbol krzewów i drzew przesadzanych 31

32 Nr inw. Gatunek (nazwa polska i łacińska) 154. Topola kanadyjska Populus canadensis 155. Jesion wyniosły 156. Jesion wyniosły 157. Jesion wyniosły 158. Jesion wyniosły 159. Jesion wyniosły 160. Klon pospolity 161. Klon pospolity 162. Klon pospolity 163. Lipa drobnolistna 164. Lipa drobnolistna 165. Lipa drobnolistna 166. Jesion wyniosły 167. Jesion wyniosły 168. Jesion wyniosły 169. Jesion wyniosły 170. Klon pospolity pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] ,0 8,0 - Ślady po usuniętych konarach w koronie liczne stanowiska jemioły (typ B). W koronie susz 30%. Drzewo o znacznie obniżonej kondycji zdrowotnej. Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW- S.VII MKo. Opis Kolizja z Przeznaczenie 31 3,0 5,0 - Drzewo zdrowe. 29 4,0 8,0 - Drzewo zdrowe. 44 3,0 9,0 - Ślady cięcia na pniu. Widoczne uszkodzenia mechaniczne. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Symbol krzewów i drzew przesadzanych 32

33 Nr inw. Gatunek (nazwa polska i łacińska) 171. Klon pospolity 172. Klon pospolity 173. Klon pospolity 174. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 175. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 176. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 177. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 178. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 179. Klon pospolity 'Drummondii' 'Drummondii' 180. Klon pospolity 181. Forsycja pośrednia Forsythia intermedia 182. Czereśnia ptasia Prunus avium 183. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 184. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 17 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 17 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Drzewo zamierające. 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Drzewo zamierające. 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski - 0,3 25,2 Grupa krzewów. Nasadzenia z jesieni 2016r. 23 szt. 20, 19 4,0 5,0 Pień rozwidlony w odziomku. Na pniu ubytek powierzchniowy średn. 5cm. Drzewo owocowe. 16 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Opis Kolizja z kolizja z Przeznaczenie do przesadzenia Symbol krzewów i drzew przesadzanych L 33

34 Nr inw. Gatunek (nazwa polska i łacińska) 185. Klon pospolity 'Drummondii' 'Drummondii' 186. Klon pospolity 'Drummondii' 'Drummondii' 187. Klon pospolity 188. Klon pospolity 189. Klon pospolity 'Drummondii' 'Drummondii' 190. Klon pospolity 191. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 192. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 193. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 194. Jesion wyniosły 195. Czereśnia ptasia Prunus avium 196. Jesion wyniosły 197. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 198. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 16 2,0 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 26, 22 3,0 6,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Na pniu ubytki powierzchniowe. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 47 3,0 8,0 - Złamany wierzchołek. Na wys. 5,0m pień rozwidlony na 2 przewodniki. Rozwidlenie "U". W koronie susz 30%. Drzewo o obniżonej kondycji zdrowotnej. 21, 21 3,0 5,0 - Pień rozwidlony w odziomku. Pień pochylony 20. Drzewo owocowe. 57 4,0 7,0 - Na wys. 3,0m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "U" połamane gałęzie, zaschnięty wierzchołek. W koronie susz 20%. Drzewo o obniżonej kondycji zdrowotnej. 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Drzewo martwe. 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Opis Kolizja z Przeznaczenie Symbol krzewów i drzew przesadzanych 34

35 Nr inw. Gatunek (nazwa polska i łacińska) 199. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 200. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 201. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 202. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 203. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 204. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 205. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 206. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 207. Klon pospolity 208. Lipa drobnolistna 209. Czereśnia ptasia Prunus avium 210. Jesion wyniosły 211. Jesion wyniosły 212. Grab pospolity Carpinus betulus Lipa drobnolistna Głóg jednoszyjkowy Crataegus monogyna 213. Klon pospolity 'Faassen's Black' 'Faassen's Black' 214. Grab pospolity Carpinus betulus pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 25 1,5 7,0 - Na pniu uszkodzenia mechaniczne i ubytki powierzchniowe. W koronie jemioła (typ A). 56 6,0 8,0 - Na pniu i w koronie ślady cięcia. 33 4,0 6,0 - Na pniu uszkodzenia mechaniczne. Drzewo owocowe. 22 2,0 7,0 - Drzewo zdrowe. 37 3,0 9,0 - Drzewo zdrowe. - 7,0 Grupa młodych drzew. Głóg jednoszyjkowy - 4szt. O obw. do 25cm Grab pospolity: 17szt. O obw. do 20cm Lipa drobnolistna: 2szt. O obw. do 20cm 17 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 32 3,0 7,0 - Pień z wielostronną krzywizną. Korona asymetryczna Symbol krzewów i drzew przesadzanych 35

36 Nr inw. Gatunek (nazwa polska i łacińska) 215. Lipa drobnolistna 216. Grab pospolity Carpinus betulus 217. Klon pospolity 218. Grab pospolity Carpinus betulus 219. Grab pospolity Carpinus betulus 220. Forsycja pośrednia Forsythia intermedia 221. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 222. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 223. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 224. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 225. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 226. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 227. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie 26 3,0 7,0 - Drzewo zdrowe. 26 3,0 10,0 - Drzewo zdrowe. 35 3,0 8,0 - Na pniu drobne ubytki powierzchniowe. - 6,0 Grupa 5 młodych drzew. Obwody pni (obwód pnia na wys. 130cm /obwód pnia na wys. 5cm): 13/20, 17/20, 17/22, 10/23, 13/19 kolizja z ,0 6,0 - Pień pochylony 10. Drzewo zdrowe. kolizja z - 0,3 25,6 Grupa krzewów. Nasadzenia z jesieni 2016r. 24 szt. 23 Krzewy martwe. 14 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski kolizja z 15 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 20 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski do usunięcia do usunięcia do przesadzenia Symbol krzewów i drzew przesadzanych I 36

37 Nr inw. Gatunek (nazwa polska i łacińska) 228. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 229. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 230. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 231. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 232. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 233. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 234. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 235. Dąb szypułkowy Quercus robur 236. Dąb szypułkowy Quercus robur 237. Klon pospolity 'Faassen's Black' 'Faassen's Black' 238. Klon pospolity 'Faassen's Black' 'Faassen's Black' pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 16 1,5 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 17 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 17 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 1,5 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 1,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Opis Kolizja z Przeznaczenie 80 6,0 8,0 - W koronie ślady cięcia. Drzewo zdrowe. 34 4,0 6,0 - W odziomku usunięty pień średn. 15cm. 17 1,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Symbol krzewów i drzew przesadzanych 37

38 Nr inw. Gatunek (nazwa polska i łacińska) 239. Śliwa ałycza Prunus cerasifera 240. Orzech włoski Juglans regia 241. Dąb szypułkowy Quercus robur 242. Dereń biały 'Sibirica' Cornus alba 'Sibirica' 243. Lipa drobnolistna 244. Lipa drobnolistna 245. Lipa drobnolistna 246. Lipa drobnolistna 247. Lipa drobnolistna 248. Lipa drobnolistna 249. Lipa drobnolistna 250. Lipa drobnolistna 251. Lipa drobnolistna 252. Lipa drobnolistna 253. Lipa drobnolistna 254. Lipa drobnolistna 255. Klon jawor Acer pseudoplatanus 256. Śliwa ałycza Prunus cerasifera 257. Dąb szypułkowy Quercus robur pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie - 4,0 5,0 12,6 Krzew zdrowy. 28, 26 4,0 5,0 Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo owocowe. 14 2,0 3,0 - Drzewo zdrowe. - 0,5 25,0 Grupa krzewów. Nasadzenia z jesieni 2016r. 21 szt. kolizja z do przesadzenia 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 17 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski kolizja z do przesadzenia 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 43 6,0 8,0 - Drzewo zdrowe. 18, 26, 5,0 7,0 Pień rozwidlony w odziomku. Rozwidlenie "V". 39 Drzewo zdrowe. 88 9,0 11,0 - Drzewo zdrowe. Symbol krzewów i drzew przesadzanych K M 38

39 Nr inw. Gatunek (nazwa polska i łacińska) 258. Klon pospolity 259. Klon pospolity 260. Dąb szypułkowy Quercus robur 261. Żylistek szorstki 'Candidissima' Deutzia scabra 'Candidissima' 262. Czeremcha amerykańska Prunus serotina 263. Dąb szypułkowy Quercus robur 264. Lilak pospolity Syringa vulgaris Głóg jednoszyjkowy Crataegus monogyna 265. Jesion wyniosły 266. Dereń biały 'Sibirica' Cornus alba 'Sibirica' 267. Jeżyna Rubus sp. Głóg jednoszyjkowy Crataegus monogyna Róża dzika Rosa canina 268. Klon jawor Acer pseudoplatanus 269. Klon jawor Acer pseudoplatanus 270. Klon jawor Acer pseudoplatanus 271. Głóg jednoszyjkowy Crataegus monogyna pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie 17 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 17 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 35 5,0 6,5 - Drzewo zdrowe. - 0,3 35,8 Grupa krzewów. Nasadzenia z jesieni 2016r. 32 szt. 11, 12, 4,0 4,0 - Pień rozwidlony w odziomku. Na pniu ubytek 13, 12 powierzchniowy 25 3cm ,0 13,0 - Ślady po usuniętych gałęziach. Drzewo zdrowe. - 5,0 4,0 45,2 Grupa 3 krzewów. Krzewy zdrowe. Lilak 2szt. Głóg 1szt. 76 5,0 10,0 - Drzewo zdrowe. - 0,5 29,8 Grupa krzewów. Nasadzenia z jesieni 2016r. 34 szt. - 3,0 112,6 Grupa krzewów. Poprzerastana samosiewami grabów i klonów jaworów. 29, 20 4,0 2,0 7,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. 22 2,0 7,0 - Drzewo zdrowe. 22, 16, 27, 19, ,0 14,0 - Na wys. 5,0m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "V". Drzewo zdrowe. 5,0 7,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Symbol krzewów i drzew przesadzanych 39

40 Nr inw. Gatunek (nazwa polska i łacińska) 272. Topola osika Populus tremula 273. Róża dzika Rosa canina Wierzba iwa Salix caprea Wiśnia wonna Prunus mahaleb 274. Brzoza brodawkowata Betula pendula 275. Dąb czerwony Quercus rubra 276. Grab pospolity Carpinus betulus 277. Dereń biały Cornus alba Róża dzika Rosa canina Jabłoń domowa Malus domestica Głóg jednoszyjkowy Crataegus monogyna 278. Klon pospolity 279. Jesion wyniosły 280. Klon jawor Acer pseudoplatanus 281. Grab pospolity Carpinus betulus 282. Klon pospolity 283. Klon jawor Acer pseudoplatanus 284. Klon jawor Acer pseudoplatanus 285. Klon jawor Acer pseudoplatanus pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie 51 5,0 10,0 - Pień pochylony 10. Drzewo zdrowe. - 5,0 58,6 Grupa krzewów. Krzewy zdrowe. Róża dzika - 5szt. Wierzba iwa - 3szt. Wiśnia wonna - 1szt. 28 4,0 7,0 - Drzewo zdrowe. 30 4,0 6,0 - Na pniu drobne ubytki powierzchniowe. 35 6,0 7,0 - Drzewo zdrowe. - 3,5 123,6 Grupa krzewów. Krzewy zdrowe. Róża dzika - 4szt. Jabłoń domowa - 3szt. Dereń biały - 1szt. Głóg jednoszyjkowy: 3szt. 34, 28 4,0 8,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". W koronie jemioła (typ A). 77 6,0 7,0 - Na pniu ślady po usuniętych gałęziach. Ubytek powierzchniowy 20 3cm. 28 4,0 10,0 Korona jednostronnie rozbudowana. Drzewo zdrowe. 58 6,0 13,0 - W szyi korzeniowej zrośnięty z drzewem nr ,0 11,0 - W szyi korzeniowej zrośnięty z drzewem nr ,0 8,0 - Pień pochylony 10. Drzewo zdrowe. 38 4,0 9,0 - Drzewo zdrowe. 37 4,0 9,0 - Drzewo zdrowe. Symbol krzewów i drzew przesadzanych 40

41 Nr inw. Gatunek (nazwa polska i łacińska) 286. Jesion wyniosły 287. Klon jawor Acer pseudoplatanus 288. Lipa drobnolistna 289. Brzoza brodawkowata Betula pendula 290. Lipa drobnolistna 291. Lipa drobnolistna 292. Lipa drobnolistna 293. Klon pospolity 294. Lipa drobnolistna 295. Dąb szypułkowy Quercus robur 296. Lipa drobnolistna 297. Klon pospolity 298. Grab pospolity Carpinus betulus 299. Klon jawor Acer pseudoplatanus 300. Lipa drobnolistna 301. Lipa drobnolistna 302. Klon pospolity 303. Brzoza brodawkowata Betula pendula pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 29, 19 3,0 8,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. 64, 69, 7,0 13,0 - Pień rozwidlony w odziomku i na wys. 60cm. 58 Rozwidlenie "V". Pień pochylony 10. Drzewo Opis Kolizja z Przeznaczenie zdrowe. 42 6,0 8,0 - Ślady po wyłamanych gałęziach. 26 3,0 8,0 - Drzewo zdrowe. 36 4,0 7,0 - Ślady po usuniętych gałęziach. Na pniu drobne ubytki powierzchniowe. 33 4,0 8,0 - Drzewo zdrowe. 29 3,0 8,0 - Korona jednostronnie rozbudowana. Drzewo zdrowe. 34 5,0 10,0 - Drzewo zdrowe. 60 6,0 11,0 - Drzewo zdrowe. 89 8,0 15,0 - Ślady po usuniętych gałęziach. W koronie susz 20%. 45 6,0 9,0 - Drzewo zdrowe. 33 4,0 10,0 - Drzewo zdrowe. 26 3,0 9,0 - Drzewo zdrowe. 34 4,0 10,0 - Drzewo zdrowe. 27, 42 6,0 9,0 - Pień rozwidlony na wys. 80cm. Rozwidlenie "V". Korona jednostronnie rozbudowana. Drzewo zdrowe. 29 5,0 10,0 - Drzewo zdrowe. 31 3,0 11,0 - Drzewo zdrowe. 30 3,0 14,0 - Drzewo martwe. Zalecenia: do usunięcia ze względów sanitarnych. Symbol krzewów i drzew przesadzanych 41

42 Nr inw. Gatunek (nazwa polska i łacińska) 304. Grab pospolity Carpinus betulus 305. Lipa drobnolistna 306. Grab pospolity Carpinus betulus 307. Wierzba iwa Salix caprea 308. Lipa drobnolistna 309. Lipa drobnolistna 310. Klon jawor Acer pseudoplatanus 311. Klon pospolity 312. Lipa drobnolistna 313. Jesion wyniosły 314. Klon pospolity 315. Klon pospolity 316. Klon pospolity 317. Jabłoń domowa Malus domestica Lipa drobnolistna Klon pospolity Klon jawor Acer pseudoplatanus Grab pospolity Carpinus betulus Brzoza brodawkowata Betula pendula pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie 29 5,0 11,0 - Drzewo zdrowe. 41 6,0 11,0 - Drzewo zdrowe. 42 7,0 13,0 - Drzewo zdrowe. 25, 14 5,0 9,0 - Pień rozwidlony na wys. 60cm. Rozwidlenie "V". Drzewo zdrowe ,0 9,0 - Drzewo zdrowe. kolizja z do usunięcia ,0 8,0 - Drzewo zdrowe. 135, 43 8,0 15,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Pnie zrośnięte do wys. 160cm Drzewo zdrowe. 27 2,0 9,0 - Drzewo zdrowe. 25 3,0 7,0 - Korona jednostronnie rozbudowana. Drzewo zdrowe. 45 5,0 13,0 - Drzewo zdrowe. 29 3,0 9,0 - Drzewo zdrowe. kolizja z do usunięcia ,5 7,0 - W odziomku wyłamany pień średn. 3cm. Na kolizja z do usunięcia pniu ubytek 10 2cm. 58, 39 6,0 14,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. - 11,0 Grupa młodych drzew. Drzewa zdrowe. Symbol krzewów i drzew przesadzanych 42

43 Nr inw. Gatunek (nazwa polska i łacińska) 318. Klon pospolity 319. Lipa drobnolistna 320. Klon pospolity 321. Klon jawor Acer pseudoplatanus 322. Klon pospolity 323. Klon pospolity 324. Klon pospolity 325. Klon pospolity 326. Klon pospolity 327. Klon jawor Acer pseudoplatanus 328. Jesion wyniosły 329. Jesion wyniosły 330. Lipa drobnolistna 331. Klon pospolity 332. Brzoza brodawkowata Betula pendula 333. Jesion wyniosły 334. Robinia akacjowa Robinia pseudoacacia 335. Klon pospolity pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie 67 8,0 15,0 - Drzewo zdrowe. 42, 35 6,0 12,0 - Pień rozwidlony na wys. 40cm. Rozwidlenie "V". Drzewo zdrowe. 41 5,0 9,0 - Drzewo zdrowe. 30 2,0 9,0 - Drzewo zdrowe. 34, 31 4,0 9,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. 30, 17 4,0 6,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. 24 4,0 7,0 - Drzewo zdrowe. 30, ,0 9,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. kolizja z do usunięcia ,0 9,0 - Drzewo zdrowe. kolizja z do usunięcia ,0 11,0 - Drzewo zdrowe. kolizja z do usunięcia 27 3,0 11,0 - Drzewo zdrowe. 25 3,0 8,0 - Drzewo zdrowe. 34 4,0 9,0 - Drzewo zdrowe. 25 3,0 11,0 - Drzewo zdrowe. 67 5,0 9,0 - Drzewo martwe. Zalecenia: do usunięcia ze względów sanitarnych. do usunięcia 28 1,5 10,0 - Drzewo zdrowe. 58 6,0 14,0 - Ubytki powierzchniowe na pniu. Ślady po usuniętych gałęziach. 27 4,0 9,0 - Drzewo zdrowe. Symbol krzewów i drzew przesadzanych 43

44 Nr inw. Gatunek (nazwa polska i łacińska) 336. Klon pospolity 337. Grab pospolity Carpinus betulus 338. Brzoza brodawkowata Betula pendula 339. Brzoza brodawkowata Betula pendula 340. Brzoza brodawkowata Betula pendula 341. Wierzba iwa Salix caprea 342. Grab pospolity Carpinus betulus 343. Robinia akacjowa Robinia pseudoacacia 344. Grab pospolity Carpinus betulus 345. Lipa drobnolistna 346. Dąb szypułkowy Quercus robur 347. Robinia akacjowa Robinia pseudoacacia pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie 40 6,0 15,0 - Drzewo zdrowe. 28 4,0 9,0 - Drzewo zdrowe. 33 2,0 13,0 - Drzewo martwe. Zalecenia: do usunięcia ze względów sanitarnych. do usunięcia 78 6,0 16,0 - Pień pochylony 20. Na wys. 7,0m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "V". W koronie susz 40%. Drzewo o obniżonej kondycji zdrowotnej. 30-7,0 - Drzewo martwe. do usunięcia Zalecenia: do usunięcia ze względów sanitarnych ,0 12,0 - Na wys. 160cm pień rozwidlony na 3 nierównorzędne przewodniki. Rozwidlenie "V". W koronie susz 40%. Drzewo o obniżonej kondycji zdrowotnej. 27, 24 4,0 9,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Na pniu drobne ubytki. 66 6,0 15,0 - W koronie susz 40%. Drzewo o obniżonej do usunięcia kondycji zdrowotnej. Zalecenia: do usunięcia ze względów sanitarnych. 26 2,0 9,0 - Pień pochylony , 35, ,0 8,0 - Drzewo zdrowe. 39 5,0 13,0 - Drzewo zdrowe. 7,0 14,0 - Pień rozwidlony w odziomku i na wys. 90cm. Rozwidlenie "V". Na wys. 2,0m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "V". Ryzyko rozłamania. W koronie susz 30%. Zalecenia: do usunięcia ze względów sanitarnych i bezpieczeństwa. do usunięcia Symbol krzewów i drzew przesadzanych 44

45 Nr inw. Gatunek (nazwa polska i łacińska) 348. Lipa drobnolistna 349. Klon pospolity 350. Klon pospolity 351. Klon pospolity 352. Klon pospolity 353. Klon pospolity 354. Lipa drobnolistna 355. Lipa drobnolistna 356. Lipa drobnolistna Klon pospolity Klon jawor Acer pseudoplatanus Grab pospolity Carpinus betulus Dab szypułkowy Quercus robur 357. Klon pospolity 358. Klon pospolity 359. Klon pospolity pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 38 3,0 7,0 - Pień pochylony 20. Zaschnięty wierzchołek. W koronie susz 30%. Drzewo o obniżonej kondycji zdrowotnej. Zalecenia: do usunięcia Opis Kolizja z Przeznaczenie do usunięcia 26 4,0 8,0 - Drzewo zdrowe. 34 5,0 13,0 - Drzewo zdrowe. 36 4,0 12,0 - Drzewo zdrowe. 28 3,0 13,0 - Drzewo zdrowe. 33 4,0 13,0 - Drzewo zdrowe. 33 3,0 9,0 - Drzewo zdrowe. 39, 15 4,0 11,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". - 11,0 Grupa młodych drzew. Drzewa zdrowe. 33 4,0 7,0 - Na pniu uszkodzenia mechaniczne. W koronie jemioła (typ A). 63, 88 7,0 9,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". W pniu zarośnięty drut. Odwarstwienia kory na pniu. Na pniu ubytek powierzchniowy cm. Wyłamany wierzchołek. W koronie jemioła (typ A). Drzewo o obniżonej kondycji zdrowotnej. 62 5,0 11,0 - Pień średn. 14cm złamany na wys. 120cm. Na pniu ubytki powierzchniowe. Ślady po usuniętych gałęziach. Symbol krzewów i drzew przesadzanych 45

46 Nr inw. Gatunek (nazwa polska i łacińska) 360. Klon pospolity 361. Dąb szypułkowy Quercus robur 362. Jesion wyniosły 363. Klon pospolity 364. Grab pospolity Carpinus betulus 365. Jesion wyniosły 366. Klon pospolity 'Faassen's Black' 'Faassen's Black' 367. Robinia akacjowa Robinia pseudoacacia 368. Topola czarna Populus nigra 369. Klon pospolity 370. Klon pospolity 371. Lipa drobnolistna 372. Lipa drobnolistna 373. Lipa drobnolistna 374. Robinia akacjowa Robinia pseudoacacia 375. Lipa drobnolistna pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z Przeznaczenie 63, 135 9,0 7,0 14,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Ślady po wyłamanych gałęziach ,0 3,0 - Drzewo zdrowe. kolizja z do usunięcia ,0 9,0 - Drzewo zdrowe. 30 4,0 9,0 - Drzewo zdrowe. 27 5,0 2,0 9,0 - Drzewo zdrowe. 28 1,5 8,0 - Drzewo zdrowe. 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski kolizja z do przesadzenia 67 5,0 11,0 - Na wys. 120cm usunięty przewodnik. 70 6,0 16,0 - Drzewo zdrowe. 33 4,0 10,0 - Drzewo zdrowe. 28 4,0 9,0 - Drzewo zdrowe. 31 4,0 9,0 - Drzewo zdrowe. 48 6,0 11,0 - Drzewo zdrowe. 28 5,0 8,0 - Drzewo zdrowe. 72 6,0 13,0 - W koronie jemioła (typ A). 32 4,0 9,0 - Na wys. 3,0m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "U". Drzewo zdrowe. Symbol krzewów i drzew przesadzanych J 46

47 Nr inw. Gatunek (nazwa polska i łacińska) 376. Lipa drobnolistna Klon pospolity Grab pospolity Carpinus betulus Wierzba iwa Salix caprea pnia pnia na wys. 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis 9,0 Grupa młodych drzew. Drzewa zdrowe. Lipa drobnolistna - 5szt Klon pospolity - 2szt Grab pospolity - 1szt Wierzba iwa - 1szt Kolizja z Przeznaczenie Symbol krzewów i drzew przesadzanych 47

48 Łącznie na badanym terenie zinwentaryzowano 376 drzew, krzewów i ich grup. Zinwentaryzowana zieleń należy do 36 gatunków i odmian. Na przedmiotowym terenie zdecydowanie dominuje warstwa drzew, w której najwięcej przedstawicieli ma klon pospolity () 19,68% udziału w całości. Duży udział mają również: lipa drobnolistna () 14,36% i jesion wyniosły () 10,90%. Warstwa krzewów stanowi zaledwie 5,05% zinwentaryzowanych obiektów, a dominuje w niej bez czarny (Sambucus nigra), stanowiący 1,33% udziału w całości. Zieleń rozmieszona jest w miarę regularnie na całym obszarze opracowania, przy czym zauważyć można zagęszczenie drzew w południowej części terenu oraz wzdłuż wschodniej jego granicy. W południowej części terenu, w pobliżu ul. Gorlickiej, znajduje się gęsta grupa samosiewów w różnym wieku, wymagająca przerzedzenia. Znaczna część zieleni to nasadzenia planowe, które zostały wykonane w roku 2016 oraz starsze, stanowiące zamierające pozostałości szpaleru osłonowego z topól kanadyjskich (Populus canadensis). Stan zdrowotny badanej zieleni w przeważającej większości jest dobry, ale zdarzają się drzewa i krzewy o obniżonej kondycji zdrowotnej oraz drzewa i krzewy martwe. Do usunięcia ze względów sanitarnych i bezpieczeństwa wyznaczono drzewa o nr inw.: 79, 88, 89, 90, 121, 124, 134, 136, 138, 140, 142, 146, 148, 151, 332, 338, 340, 343 i 347. Na 13 topól kanadyjskich (Populus canadensis) wydana została decyzja zezwalająca na usunięcie zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW- S.VII MKo. Do usunięcia ze względu na kolizję z wyznaczono drzewa o nr inw.: 114, 218, 219, 308, 314, 315, 325, 326, 327 i 361. Przy czym są to drzewa o obwodach nie przekraczających 50cm mierzonych na wys. 5cm nad ziemią, a powierzchnia krzewu nie przekracza 25m 2, w związku z czym, zgodnie z obowiązującą ustawą o ochronie przyrody, na ich usunięcie nie jest wymagane zezwolenie. Do przesadzenia wyznaczono drzewa i krzewy o nr inw.: 103, 104, 105, 106, 107, 108, 109, 110, 177, 221, 242, 247 i 366. Obwody pni tych drzew na wysokości 5cm nie przekraczają 50cm, a powierzchnia krzewów nie przekracza 25m 2. W związku z tym ich przesadzenie zgodnie z ustawą o ochronie przyrody nie wymaga uzyskania zezwolenia. 7. Projekt zagospodarowania terenu 7.1. Opis ogólny Projekt zakłada udostępnienie terenu w formie parku rekreacyjnego mieszkańcom okolicznych osiedli. Przewidziano stworzenie wygodnego układu komunikacyjnego i funkcjonalnego, wpisującego się w zapotrzebowania różnych grup wiekowych. Ofertą skierowaną dla dzieci jest plac zabaw Wyspa Skarbów, usytuowany na cyplu pomiędzy osiedlem przy ul. Miłostowskiej a rowem melioracyjnym. Dla młodzieży i dorosłych przewidziano siłownię zewnętrzna z elementami street workout-u, zlokalizowaną w centralnej części parku. Dla seniorów natomiast zaprojektowano stolik szachowy. Dopełnieniem oferty jest wyposażenie nowoprojektowanego parku w małą architekturę: wygodne ławki, kosze na odpadki, stojaki rowerowe, a także lampy parkowe, zwiększające jego bezpieczeństwo. Planowane jest także wygodne połączenie ul. Gorlickiej z istniejącym ciągiem pieszorowerowym przy Lotniczych Zakładach Naukowych za pomocą ścieżki rowerowej. Jej powstanie uzależnione jest od zmiany zapisu dla obszaru oznaczonego jako 3KDW ujętym w miejscowym planie zagospodarowania przestrzennego części zespołu urbanistycznego Psie Pole w rejonie ulicy Gorlickiej we Wrocławiu (nr 318, uchwała nr XVI/473/07 z dnia 27 grudnia 2007r.). Zgodnie z zapisem 13 ust. 4. podpunkt 3) teren 3KDW przewidziany jest jako dojazd do terenu 1MWU. Jednakże obszar 1MWU został kilka lat temu zagospodarowany, ogrodzony i obsługiwany jest przez równoległą do 3KDW osiedlową drogę wewnętrzną. W związku z tym 48

49 proponowane jest czytelne wyprowadzenie tranzytowego ruchu rowerowego z terenu parku rekreacyjnego i uniknięcie tym samym kolizji z ruchem pieszym. Wszystkie opisy w projekcie dotyczące tego rozwiązania uzależnione są od decyzji i na tym etapie traktowane są jako opcjonalne. 7.2 Układ komunikacyjny Projekt przewiduje stworzenie funkcjonalnego układu komunikacyjnego umożliwiającego pełne wykorzystanie terenu parku. Kształt i układ terenu wymusza kierunek przebiegu ścieżek w osi północ południe. Ścieżki stworzą wygodne połączenie między istniejącym łącznikiem ul. Kiełczowskiej z ul. Poleską, na tyłach Lotniczych Zakładów Naukowych, a ul. Gorlicką. Od strony ul. Gorlickiej zaprojektowano 2 wejścia na teren parku: w zachodniej części zaplanowane zostały schody terenowe skracające dojście do przystanku autobusowego, natomiast we wschodniej - pochylnia dla osób niepełnosprawnych i rodziców z dziećmi w wózkach. Ta ścieżka od okolic skrzyżowania ul. Gorlickiej z drogą osiedlową wiodąca do łącznika przy LZN jest głównym ciągiem na terenie parku i ma szerokość 2,5m. Pozostałe ścieżki mają 2,0m szerokości. Kształt ścieżek przypomina linię łamaną, co nadaje projektowi nowoczesny charakter, przy czym układ ścieżek został zaprojektowany w taki sposób, aby był jak najwygodniejszy dla użytkowników i funkcjonalny, a zarazem jak najmniej ingerujący w istniejący drzewostan. W centralnej części zieleńca ścieżki tworzą pętlę, która ma na celu uatrakcyjnienie użytkowania parku oraz wydzielenie strefy o spokojniejszym charakterze. Ze względu na znaczne zagęszczenie drzew na terenie parku, ścieżki przebiegają blisko ich pni. W związku z tym w trakcie eksploatacji parku należy prowadzić cięcia formujące koron drzew, rosnących blisko ścieżek, w sposób umożliwiający zachowanie skrajni alejek parkowych, tj. korona musi zaczynać się na wys. 2,5-3,0m. Dla podniesienia bezpieczeństwa użytkowników parku przewidziano wyraźne odseparowanie ruchu rowerowego od pieszego. Zaprojektowano ścieżkę rowerową o nawierzchni bitumicznej i szerokości 2,0m, która zostanie zlokalizowana na działce nr 21. Będzie ona prowadzić od ul. Gorlickiej do łącznika ul. Kiełczowskiej z ul. Poleską na tyłach Lotniczych Zakładów Naukowych. W ciągu tej ścieżki należy obniżyć krawężnik chodnika przy ul Gorlickiej oraz zastąpić zwieńczenie wpustu ulicznego na bezpieczne dla rowerzystów (40 60cm) Nawierzchnie Nawierzchnię ścieżek i otoczenia sprzętów siłowni zewnętrznej należy wykonać z warstwy mieszanki kruszywa niezwiązanego o uziarnieniu 0 8mm grubości 5cm, warstwy mieszanki kruszywa niezwiązanego o uziarnieniu 4/31,5 grubości 15cm, stabilizowanym mechanicznie oraz na podsypce z piasku gruboziarnistego o grubości 10cm. Obrzeża ścieżek należy wykonać z elementów betonowych o wymiarach cm, obrzeża otoczenie sprzętów siłowni zewnętrznej należy wykonać z kostki granitowej 8/10cm. Obrzeża betonowe i z kostki kamiennej posadowiono na ławie z oporem z betonu C12/15. Długość obrzeży betonowych wynosi 953,2m a z kostki granitowej 24,4m. Łączna powierzchnia nawierzchni utwardzonych parku wynosi 1567,5m 2, w tym 1194,9m 2 stanowią nawierzchnie żwirowo gliniaste pod ścieżki i siłownię terenową oraz schody, a 372,6m 2 ścieżka bitumiczna. Pod elementy street workout-u przewidziano nawierzchnię bezpieczną - żwir 2 8mm o miąższości warstwy 30cm. Jego powierzchnia wynosi 52,7m 2. Pod elementami placu zabaw dla dzieci przewiduje się nawierzchnię bezpieczną z piasku płukanego 0,2 2mm o miąższości warstwy 30cm. Jego powierzchnia wynosi 156,9 m 2. Projekt przewiduje wykonanie ścieżek o spadku poprzecznym jednostronnym wynoszących 2% i podłużnych od 0,5 8% Schody terenowe W południowej części terenu przewiduje się wykonanie schodów terenowych z barierką usprawniających komunikację między ul. Gorlicką a LZN i ich rejonami. Schody przewiduje się 49

50 wykonać w technice żelbetowej z betonu C-20/25 zbrojonego stalą B-500 ST. Pod schodami należy wykonać podbudowę z chudego betonu. Poręcze należy wykonać z rury prostokątnej walcowanej na zimno 50 30mm (grubość 2mm), natomiast główne słupki z rur o wymiarach 50 50cm (grubość 2mm) Przepust Na rowie melioracyjnym pod dojściem na plac zabaw zaprojektowano przepust. Należy go wykonać z rury karbowanej polipropylenowej typu ciężkiego SN o nachyleniu 2%. Ściany czołowe wykonać z betonu C20/25 zbrojonego siatką cm. Skarpy rowu umocnić brukiem kamiennym z kostki 8/10, a dno rowu wylewką betonową z betonu C20/25. Po obu stronach przepustu należy zamontować barierki, a przy dolnej krawędzi ścieżki korytko odprowadzające wodę ze ścieżki Roboty ziemne W projekcie przewidziano ścieżki, siłownie terenową, małą architekturę, itd. Przewidywana głębokość wykopów pod nawierzchnie utwardzone wynosi 30cm dla nawierzchni ścieżki i 50cm dla posadowienia obrzeży. Fundamenty pod sprzęty siłowni zewnętrznej zostaną posadowione na głębokości 90cm. Pozostałe elementy należy posadowić zgodnie z projektem. Powstałe z korytowania pod te elementy masy ziemne należy częściowo pozostawić na terenie parku. Przewidziane w tym celu zostały dwa rejony, w których należy rozścielić warstwę 10cm gleby. Łączna powierzchnia tych obszarów wynosi ok. 505m² (50,5m³). Należy zachować ostrożność przy pracach ziemnych w pobliżu młodych nasadzeń drzew zostawiając pas szerokości 2m, na którym nie należy nadsypywać mas ziemnych oraz zagęszczać gleby ciężkim sprzętem. W pobliżu ścieżek szerokość tego pasa wynosi 1m. Ma to na celu ułatwienie odpływu wód deszczowych ze ścieżek. Dodatkowo przewidziano uformowanie dwóch pagórków. Jeden zaplanowano na polanie w centralnej części parku - będzie miał on ok. 50cm wysokości i pojemność ok. 34,1m³. Drugi pagórek przewidziano w pobliżu projektowanego placu zabaw. Jego maksymalna wysokość to 150cm, a objętość wynosi ok. 138,3m³. Nachylenie obu pagórków przewidziano w proporcji 1:2. Wierzch nasypów należy pokryć 10cm warstwą humusu z terenu opracowania i obsiać mieszanką traw. Do rozplantowania na terenie inwestycji przewidziano łącznie ok. 222,9m³, pozostałe masy ziemne przewidziane są do wywiezienia z terenu inwestycji Mała architektura Ławki Projekt zakłada montaż 14 ławek z oparciem. Ze względu na wąskie ścieżki, ławki zostały zaprojektowane w pewnym odsunięciu od ciągów komunikacyjnych. Proponuje się przykładowy sprzęt firmy mmcité (model diva nr kat. LD150r) w ocynkowanej stalowej konstrukcji nośnej pokrytej piecowym lakierem proszkowym. Siedzisko i oparcie ze szczeblin z litego drewna akacjowego, które są w sposób niewidoczny, ale trwały połączone z konstrukcją nośną. Dopuszcza się stosowanie innych ławek niż zaproponowane w projekcie pod warunkiem, że będą one równoważne pod względem technicznym i estetycznym z ławkami określonymi w projekcie. Ławki należy montować do fundamentów z betonu C12/ Kosze na odpadki Projekt przewiduje lokalizację 9 koszy na odpadki w miejscach, które będą łatwo dostępne. Proponuje się przykładowy sprzęt firmy mmcité (model prax nr kat. PRX 355). Konstrukcja stalowa, cynkowana i malowana proszkowo, drzwiczki i sciana tylna z HPL (biały lub czarny), poj. 120 l, z daszkiem, Dopuszcza się stosowanie innych koszy niż zaproponowane w projekcie pod warunkiem, że będą one równoważne pod względem technicznym i estetycznym z koszami określonymi w projekcie. 50

51 Kosze na odpadki należy montować do fundamentów z betonu C12/ Stojaki na rowery W projekcie zostały przewidziane 4 stojaki na rowery. Zostaną one usytuowane w parach: w rejonie siłowni terenowej oraz w pobliżu placu zabaw. Proponuje się przykładowy sprzęt firmy mmcité (model lotlimit nr kat. SL 505) w stalowej ocynkowanej konstrukcji powlekanej piecowym lakierem proszkowym. Dopuszcza się stosowanie innych stojaków na rowery niż zaproponowane w projekcie pod warunkiem, że będą one równoważne pod względem technicznym i estetycznym ze stojakami określonymi w projekcie. Stojaki na rowery należy montować do fundamentów z betonu C12/ Elementy ograniczające wjazd pojazdów Żeby uniemożliwić wjazd i parkowanie samochodom na chodnik, teren zielony oraz projektowane ścieżki, w rejonie skrzyżowania ul Gorlickiej i ulicy osiedlowej, przewiduje się zamontowanie 5 słupków o konstrukcji stalowej, ocynkowanej pokrytej piecowym lakierem proszkowym. Proponowany model słupka został wybrany z katalogu mebli miejskich nr kat. SP/KA-A01. Dopuszcza się stosowanie innych słupków niż zaproponowane w projekcie pod warunkiem, że będą one równoważne pod względem technicznym i estetycznym ze słupkami określonymi w projekcie. Dodatkowo, żeby zabezpieczyć trawnik przed wjeżdżaniem i parkowaniem pojazdów planuje się rozmieszczenie wzdłuż krawężnika 7 kamieni o wymiarach średn cm i wys. do 50cm Stół do gry w szachy z siedziskami W projekcie przewidziany został 1 stół do gry w szachy z 4 siedziskami z oparciami zlokalizowany w centralnej części parku. Proponuje się przykładowy sprzęt firmy BetoPro (nr kat.4131) o konstrukcji z betonu wibrowanego B-30, szachownica z kostki granitowej, siedziska z tworzywa sztucznego. Dopuszcza się zastosowanie innego stołu do gry w szachy niż zaproponowany w projekcie pod warunkiem, że będzie on równoważne pod względem technicznym i estetycznym ze stołem określonym w projekcie Latarnie parkowe Projekt przewiduje wykonanie oświetlenia parku. Zaprojektowano wzdłuż ścieżek 20 opraw na słupach wys. 4m. Proponuje się przykładowy model słupa firmy Rosa (SAL DP 42 kod: 42911/M). W nawiązaniu do istniejących opraw na ciągu komunikacyjnym łączącym ul. Kiełczowską z ul. Poleską proponuje się przykładowy sprzęt firmy Schreder (model ISLA LED nr kat / 16 LEDS 350mA) Słupy oświetleniowe należy montować do prefabrykowanych fundamentów dedykowanych modelowi słupa proponowany model fundamentu firmy Rosa (B 50 kod: ). Dopuszcza się zastosowanie innego słupa, lampy i fundamentu niż zaproponowane w projekcie pod warunkiem, że będą one równoważne pod względem technicznym i estetycznym z modelami określonymi w projekcie Elementy siłowni zewnętrznej Na obszarze terenu objętego opracowaniem przewidziano budowę siłowni terenowej i strefy street workout. Aby zminimalizować koszty, na siłowni przewidziano montaż dwóch sprzętów do jednego pylonu. Proponuje się przykładowy sprzęt firm: Outdoor Fitness oraz Erfit. Wybrane elementy zebrano w tabeli 2. 51

52 Tab. 2. Wykaz elementów siłowni zewnętrznej i strefy street workout. Nr Nazwa urządzenia Przykładowy producent/ kod produktu Kolor Liczba sztuk 1. Pylon Outdoor Fitness/ OFC-01 Standardowy (szary i zielony) 3 2. Prasa nożna Outdoor Fitness/ OFC-07 Standardowy (szary i zielony) 1 3. Wioślarz Outdoor Fitness/ OFC-11 Standardowy (szary i zielony) 1 4. Twister obrotowy Outdoor Fitness/ OFC-09 Standardowy (szary i zielony) 1 5. Wahadło Outdoor Fitness/ OFC-10 Standardowy (szary i zielony) 1 6. Wyciąg górny Outdoor Fitness/ OFC-12 Standardowy (szary i zielony) 1 7. Wyciskanie siedząc Outdoor Fitness/ OFC-13 Standardowy (szary i zielony) 1 8. Biegacz Outdoor Fitness/ OFC-02 Standardowy (szary i zielony) 1 9. Orbitrek Outdoor Fitness/ OFC-05 Standardowy (szary i zielony) Drążki wysokie Erfit zielony - RAL6017, szary - RAL Ławka skośna Erfit zielony - RAL6017, szary - RAL Poręcze Erfit zielony - RAL6017, szary - RAL Dopuszcza się stosowanie innych sprzętów niż zaproponowane w projekcie pod warunkiem, że będą one równoważne pod względem technicznym i estetycznym ze sprzętami określonymi w projekcie. Fundamenty pod urządzenia do ćwiczeń należy wykonać po wykonaniu korytowania nawierzchni a przed wykonaniem warstw podbudowy. Górna krawędź fundamentów musi być 30 cm poniżej planowanych powierzchni placu przewidzianego na urządzenia. Fundamenty wykonać z betonu C20/ Elementy placu zabaw Na terenie placu zabaw przewidziano montaż 5 ławek i 2 koszy na odpadki. Sprzęty zabawowe wykazano w tabeli 3. Zaproponowano przykładowe elementy firmy SIK-Holz. Tab. 3. Wykaz elementów placu zabaw. Nr Nazwa urządzenia Przykładowy producent/ kod produktu kolor Liczba sztuk 1. bujak "Delfin Felipe" SIK-Holz/1.42 Standardowy 1 2. bujak "Pingwin Pedro" SIK-Holz/ Standardowy 1 3. statek "Odkrywca" SIK-Holz/ Standardowy 1 4. żółw wodny SIK-Holz/7.4.2 Standardowy 1 Dopuszcza się stosowanie innych sprzętów niż zaproponowane w projekcie pod warunkiem, że będą one równoważne pod względem technicznym i estetycznym ze sprzętami określonymi w projekcie. Ogrodzenie placu zabaw należy wykonać z siatki panelowej wys. 1,0m. Bramka wejściowa szerokości min. 1,0m z mechanizmem samoczynnie zamykającym Oświetlenie Przedmiot opracowania Przedmiotem opracowania jest projekt instalacji oświetlenia dla Parku rekreacyjnego przy ulic Gorlickiej we Wrocławiu na działce nr 92/3 AM 22 obręb Psie Pole Podstawa opracowania: techniczne warunki przyłączenia nr WP040149/2017/O05R01 TD/OWR/OMP1/MM /P z dnia , zlecenie Generalnego Projektanta, rysunki architektoniczne, 52

53 wytyczne architektoniczne, wytyczne inwestora, obowiązujące przepisy i normy Zakres opracowania Projekt swym zakresem obejmuje wykonanie: Zasilania oświetlenia parkowego. Ochronę przepięciową. Ochronę przeciwporażeniową. Budowę szafki oświetleniowej Etapowanie realizacji Niniejszy projekt zakłada realizację zadania w dwóch etapach: ETAP I: Wykonanie okablowania obwodu nr 1 i 2 zgodnie zaznaczonym rysunkiem E-1 wraz z montażem fundamentów pod oprawy oświetlenia terenu. ETAP II Montaż urządzeń do wykonanego okablowania w I ETAPIE realizacji niniejszego zadania. Montaż rozdzielni zasilającej SOT. Montaż okablowania wraz z urządzeniami dla obwodu nr 3. Uruchomienie i próby odbiorcze, Wykonanie dokumentacji powykonawczej Normy i przepisy Przy opracowaniu uwzględniono wymagania aktualnie obowiązujących norm i przepisów, a w szczególności: Ustawa Prawo Budowlane z 7 lipca 1994 r. (Dz.U. z 2017 r. poz. 1332, z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r. Nr 75 poz. 690) z późniejszymi zmianami). Norma SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe - Projektowanie i budowa. Pozostałe obowiązujące normy, przepisy i rozporządzenia Opis instalacji elektrycznych w parku rekreacyjnym Podstawowe wskaźniki elektroenergetyczne Napięcie i układ sieci nn - Un = 230/400V, 50Hz, Napięcia odbiorników elektrycznych - Uo = 230/400V,AC, 50Hz Układ sieci nn - TN-S Współczynnik mocy - tgφ = 0,4 53

54 Zasilanie obiektu w energię elektryczną Zgodnie z Technicznymi Warunkami Przyłączenia TWP (nr WP040149/2017/O05R01 TD/OWR/OMP1/MM /P) wydanymi przez Tauron, w celu zasilania projektowanego oświetlenia Parku rekreacyjnego, przy ul. Gorlickiej należy wyprowadzić linię kablową z zestawu złączowo pomiarowego zainstalowanego na terenie parku. Linia kablowa będzie zasilała szafkę oświetlenia parku SOT przeznaczoną do zasilania i sterowania oświetleniem parku. Projekt zestawu złączowo pomiarowego w zakresie Tauron. W zakresie niniejszego projektu jest wyprowadzenie linii kablowej od szafki złączowo-pomiarowej, oraz wykonanie instalacji oświetlenia parku (oświetlenie parkowe). Podział własności instalacji między dostawcą energii a odbiorcą został ustalony na zaciskach pola odpływowego głowicy kablowej, w szafce złączowo-pomiarowej, w kierunku instalacji odbiorcy Pomiar energii elektrycznej Zgodnie z TWP nr WP040149/2017/O05R01 TD/OWR/OMP1/MM /P, licznik energii elektrycznej, przeznaczony na cele pomiaru energii elektrycznej zużywanej przez oświetlenie parku, umieszczony będzie w szafce złączowo-pomiarowej projektowanej oraz instalowanej w zakresie Tauron Szafka Oświetlenia Terenu SOT Na potrzeby zasilania i sterowania oświetleniem w obrębie parku zaprojektowano Szafkę Oświetlenia Terenu SOT. Szafka wyposażona będzie w pola odpływowe zasilające: - oświetlenie wzdłuż ścieżki skweru, Wszystkie obwody będą sterowane z zegara astronomicznego realizującego funkcję załączenia oraz wyłączenia oświetlenia Projektowane oświetlenie Oświetlenie ścieżki parku Zaprojektowano oświetlenie chodnika wzdłuż ścieżki poprzez zaprojektowanie 20szt. opraw oświetleniowych, montowanych na słupach 4m. Słupy należy zabudować na typowych fundamentach prefabrykowanych. Oprawy podzielono na 3 obwody. Zasilanie opraw wykonać za pomocą linii kablowej YAKYXs 5x25 i 5x16 mm 2 wyprowadzonej z szafki oświetleniowej SOZ. W I ETAPIE realizacji całości projektu wykonać okablowanie obwodu nr 1i 2 wraz z montażem 15 szt. fundamentów pod oprawy oświetleniowe. Tab. 4. Tabela montażowa słupa. materiał przykładowy typ Oprawa typu parkowego ISLA LED / 16LED / 350mA / NW / 5118AS / 19W. Słup 4m Rosa SAL DP 42 kod: 42911/M Fundament Rosa B-50 kod: Złącze słupowe NTB-1 wyposażona w gniazda bezpiecznikowe E14 z wkładką topikową DO1/E14/6A Złącze słupowe IZK 04-1 z wkładką topikową DO1/E14/6A Ochrona przeciwporażeniowa Jako system ochrony przed dotykiem pośrednim (ochrona dodatkowa) należy stosować: Ochrona zestawu złączowo-pomiarowego wzmocniona izolacja; Cała instalacja w układzie sieciowym TN-S. Szynę PEN w zestawie złączowo-pomiarowym należy uziemić, rezystancja tego uziemienia nie może przekroczyć 30Ω. 54

55 Słupy krańcowe oraz rozdzielcze instalacji oświetlenia należy uziemić poprzez zastosowanie uziomu szpilkowego Bilans mocy Moc zainstalowana: oświetlenia wzdłuż ścieżki parku 18W x 20 = 360W, razem: 360W, moc przyłączeniowa 6000W Zieleń Założenia projektowe Jako główne założenia projektowe dla zieleni przyjęto: - Utworzenie atrakcyjnej przestrzeni umożliwiającej aktywne spędzanie czasu dla różnych grup wiekowych. - Ograniczenie nasadzeń do krzewów i traw ozdobnych, z racji dużego zagęszczenia drzew. - Uporządkowanie istniejącej zieleni, tj.: - usunięcie drzew w złym stanie zdrowotnym, zagrażających bezpieczeństwu użytkowników, - oczyszczenie grup drzew w pobliżu ul Gorlickiej z młodych samosiewów i tym samym ich prześwietlenie, - przesadzenie części młodych nasadzeń drzew i krzewów. - Zastosowanie atrakcyjnych gatunków i odmian odpornych na warunki miejskie. - Zastosowanie krzewów o wysokości do 1,5m, tak aby nie tworzyć miejsc niebezpiecznych, osłoniętych, prowokujących do zbierania się osób niepożądanych na terenie parku oraz żeby dodatkowo optycznie nie zmniejszać terenu parku. - Uporządkowanie parkowania na terenie parku od strony ul. Gorlickiej poprzez nasadzenia krzewów i małą architekturę. - Obsadzenie części pagórka, tak aby uniemożliwić zjeżdżanie na sankach w kierunku ławki i rowu. - Rekultywację powierzchni trawiastych Układ kompozycyjny Projekt zieleni zakłada stworzenie atrakcyjnego parku sprzyjającemu wypoczynkowi i rekreacji. Wielkość parku oraz istniejący gęsty drzewostan sprawiają, że zrezygnowano z nasadzeń drzew. Postanowiono miejscowo wzbogacić najniższe piętro parku nasadzeniami z ozdobnych krzewów i traw. Takimi miejscami są np. strefy wejściowe. W pobliżu wejścia od strony ul. Gorlickiej zaproponowano różę okrywową 'The Fairy' (Rosa 'The Fairy'). Krzewy te, w połączeniu ze słupkami i kamieniami, mają także stanowić wyraźną barierę przeciw parkowaniu samochodów na terenie zielonym oraz na chodniku. Przy wejściu w centralnej części parku zaprojektowano grupy ze śnieguliczki Chenaulta 'Brein de Soleil' (Symphoricarpos chenaultii 'Brein de Soleil') i hortensji bukietowej 'Vanille-Freise' ('Renhy') (Hydrangea paniculata 'Vanille-Freise' ('Renhy')). Na terenie parku zaprojektowano 2 nasypy z mas ziemnych pochodzących z korytowania ścieżek, fundamentowania itd. Na wyższym z nich zaproponowano nasadzenia z róży okrywowej 'Fairy Dance' (Rosa 'Fairy Dance') i pigwowca pośredniego w odmianach: 'Jet Trail' i 'Nicoline' (Chaenomeles superba 'Jet Trail' i 'Nicoline'). Uzupełnienie dla krzewów stanowią grupy traw ozdobnych miskanta chińskiego Silberfeder (Miscanthus sinensis 'Silberfeder'). Ich głównym zadaniem, oprócz funkcji ozdobnej, jest poprawa bezpieczeństwa użytkowników, poprzez ograniczenie wykorzystania w zimie pagórków w pobliżu ławki oraz rowu. 55

56 W pobliżu placu zabaw, którego hasłem przewodnim jest Wyspa skarbów zaprojektowano rabatę z traw ozdobnych proso rózgowate 'Heavi Metal' (Panicum variegatum 'Heavi Metal') Faktura traw i ich niebieskawa barwa oraz sposób falowania na wietrze i wydawany szum ma nawiązywać do morza i szumu fal. Do przesadzenia ze względu na projektowany układ komunikacyjny parku wytypowano 12 młodych drzew i jedną grupę 21 krzewów. Szczegółowy wykaz drzew i krzewów do przesadzeń przedstawia tabela 5. Tab. 5. Wykaz przesadzanych roślin. Nr inw. Gatunek (nazwa polska i łacińska) 103. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 104. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 105. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 106. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 107. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 108. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 109. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 110. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 177. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 221. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 242. Dereń biały 'Sibirica' Cornus alba 'Sibirica' 247. Lipa drobnolistna 366. Klon pospolity 'Faassen's Black' 'Faassen's Black' pnia Średnica korony Wysokość Pow. krzewów [m 2 ] Opis 15 2,0 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 15 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 14 1,5 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 14 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski - 0,5 25,0 Grupa krzewów. Nasadzenia z jesieni 2016r. 21 szt. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski Przeznaczenie Symbol roślin do przesadzenia Do A przesadzenia Do przesadzenia Do przesadzenia Do przesadzenia Do przesadzenia Do przesadzenia Do przesadzenia Do przesadzenia Do przesadzenia Do przesadzenia Do przesadzenia Do przesadzenia Do przesadzenia B C D E F G H L I K M J 56

57 Projektowana zieleń Szczegółowy opis doboru materiału roślinnego do nasadzeń przedstawia tabela 6. Tab. 6. Wykaz projektowanych roślin. nr proj. Krzewy Gatunek (nazwa polska i łacińska) 1 Hortensja bukietowa 'Vanille-Freise' ('Renhy') Hydrangea paniculata 'Vanille-Freise' ('Renhy') 2 Pigwowiec pośredni 'Jet Trail' Chaenomeles superba 'Jet Trail' 3 Pigwowiec pośredni 'Nicoline' Chaenomeles superba 'Nicoline' 4 Róża 'Fairy Dance' Rosa 'Fairy Dance' 5 Róża 'The Fairy' Rosa 'The Fairy' 6 Śnieguliczka Chenaulta 'Brein de Soleil' Symphoricarpos chenaultii 'Brein de Soleil' Byliny 7 Miskant chiński 'Silberfeder' Miscanthus sinensis 'Silberfeder' 8 Proso rózgowate 'Heavi Metal' Panicum variegatum 'Heavi Metal' 8. Zestawienie powierzchni Tab. 7. Zestawienie powierzchni Nr Pozycja Powierzchnia [m²] 1 etap [m²] 1. Obszar opracowania 9136,5 9136,5 2. Ścieżki piesze 1123,0 830,5 3. Schody 4,3 4,3 4. Droga rowerowa 372,6-5. Nawierzchnia siłowni terenowej 67,6-6. Nawierzchnia bezpieczna siłowni street workout 52,7-7. Nawierzchnia bezpieczna na placu zabaw 156,9-8. Obsiew trawą 453,9 453,9 9. Nasadzenia krzewów 54,4 38, Nasadzenia traw 41,1 12,17 9. Dostępność dla osób niepełnosprawnych Teren objęty opracowaniem dostępny jest dla osób niepełnosprawnych. Schody terenowe od strony ul. Gorlickiej mają alternatywne wejście do parku w odległości 27 m na południe - w rejonie bloku mieszkalnego przy ul. Gorlickiej nr Warunki ochrony przeciwpożarowej Nie dotyczy - park nie zawiera budynków wymagających ochrony przeciwpożarowej. 11. Wpływ eksploatacji górniczej Nie dotyczy - brak eksploatacji górniczej w rejonie opracowania. 57

58 12. Ograniczenia strefowe Strefa klimatyczna: II Strefa wiatrowa: I Strefa śniegowa: I Strefa przemarzania: 80cm 13. Warunki ochrony konserwatorskiej Teren objęty opracowaniem znajduje się w strefie ochrony konserwatorskiej. Obiekt nie jest wpisany do rejestru zabytków i nie wymaga pozwoleń ani uzgodnień konserwatorskich. Warunki ochrony konserwatorskiego zapisane w miejscowych planach zagospodarowania przestrzennego zostały spełnione w rozwiązaniach projektowych parku. 14. Charakterystyka ekologiczna Realizacja zadania nie wpłynie negatywnie na stan środowiska naturalnego. Projektowane elementy nie są źródłem emisji zanieczyszczeń dla powietrza, wody ani gruntu. Uzupełnienie parku o nowe nasadzenia wzbogacą jego bioróżnorodność. 15. Możliwość odstąpienia od zatwierdzonego projektu Zgodnie z art. 36a ust. 5 ustawy Prawo Budowlane dopuszcza się odstępstwo od zatwierdzonego projektu budowlanego w zakresie wymiarów poziomych i projektowanych rzędnych terenu z tolerancją +/- 15,0cm 16. Uwagi końcowe Całość prac należy wykonać zgodnie z niniejszym projektem, odpowiednimi normami i warunkami BHP. Odstępstwa od projektu wykraczające poza tolerancję dopuszczoną przepisami winny uzyskać akceptację Inwestora oraz autorów projektu. Roboty należy wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47 poz. 401 z dnia ). Roboty ziemne w strefie istniejącego uzbrojenia podziemnego należy wykonywać pod nadzorem właścicieli danych sieci. Roboty w pasie drogowym należy wykonywać po wykonaniu i zatwierdzeniu przez Zarząd Dróg i Utrzymania Miasta projektu organizacji ruchu. 17. Plan BIOZ Podczas realizacji nie przewiduje się zagrożeń dla życia lub zdrowia ludzi i w związku z tym inwestycja nie wymaga opracowania Planu BIOZ. 18. Rozbiórka Na terenie objętym opracowaniem przewiduje się rozbiórkę 70 betonowych elementów dawnego ogrodzenia o wymiarach cm, zlokalizowanych wzdłuż północnowschodniej granicy projektowanego parku. Jeden z elementów znajduje się w zadrzewieniu w pobliżu ul. Gorlickiej. 19. Usuwanie drzew i krzewów Na projektowanym terenie przewiduje się usunięcie drzew i krzewów ze względu na kolizję z oraz ze względów sanitarnych i bezpieczeństwa. 20. Obszar oddziaływania inwestycji Obszar oddziaływania inwestycji pokrywa się z granicą inwestycji. 58

59 III. ZAŁĄCZNIKI - elementy małej architektury Załącznik nr 1 Strona 1/1 Ławka Przykładowy producent - mmcité /model diva - nr kat. LD150r DIVA LD150r Ławka z oparciem o długości 1,5m Charakter konstrukcji: stalowa konstrukcja połączona z drewnianymi szczeblinami za pomocą nierdzewnych śrub. Konstrukcja boczna jest pokryta ochronną warstwą ocynku i piecowym lakierem proszkowym Konstrukcja noścna: Siedzisko i oparcie: Kolory: konstrukcja boczna spawana z wycinanej plazmowo stali o grubości 3 i5mm a profilu o przekroju prostokąta 60x30x2mm 12 szczeblin z litego drewna o przekroju prostokąta 38,5x58mm, długośc 1500mm, 2 skrajne szczebliny z litego drewna o kwadratowym przekroju przekroju 58x58mm długość 1500mm, odcienie poliestrowych farb proszkowych struktura polerowana matowa, Kolory standardowe RAL proponowane przez mmcite : RAL 7016 szary antracyt RAL 5002 niebieska, ultramaryna RAL 9006 jasny srebrny RAL 9005 czarna RAL 9007 ciemny srebrny DB 703 Kotwienie: kotwienie pod płytę chodnikową do betonowych fundamentów za pomocą kotv M8 Wszystkie elementy mebli ulicznych muszę byc prawidłowo zakotwione według dokumentacji producenta, w przeciwnym razie za skutki niewłaściwego użytkowania (np wywrócenie sie elementu) producent nie odpowiada. Waga: Opcje: 45 kg inne niż standardowa barwa Warianty: LD150b drewno sosnowe LD150r drewno akacjowe 59

60 Załącznik nr 2 Strona 1/1 Kosz na odpadki Przykładowy producent - mmcité /model prax - nr kat. PRX 355 PRAX PRX 355 Kosz na odpadki z daszkiem Charakter konstrukcji: Pojemność kosza: stalowa konstrukcja, cynkowana i malowana proszkowo, drzwiczki i ściana tylna z HPL (biały lub czarny) 120 l Waga: 69 kg 60

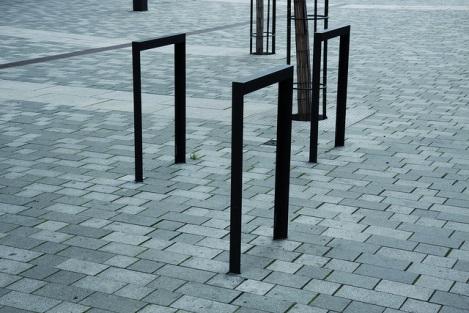

61 Załącznik nr 3 Strona 1/1 Stojak na rowery Przykładowy producent - mmcité /model lotlimit nr kat. SL 505 LOTLIMIT SL505 Stojak rowerowy stalowy Charakter konstrukcji: Korpus: Kolory: stalowa konstrukcja z L-profilu Konstrukcja pokryta ochronną warstwą ocynku i piecowym lakierem proszkowym spawany z stalowego L-profilu 60x60x6mm i blachy stalowej o grubości 10mm Całkowita wysokość 1100mm, szerokość 600mm odcienie poliestrowych farb proszkowych struktura polerowana matowa, Kolory standardowe RAL proponowane przez mmcite : RAL 7016 szary antracyt RAL 5002 niebieska, ultramaryna RAL 9006 jasny srebrny RAL 9005 czarna RAL 9007 ciemny srebrny DB 703 Kotwienie: pomocą kotv M12. Waga: Opcje: kotwienie pod płytę chodnikową w ubitym terenie do betonowego fundamentu za Wszystkie elmenty mabli ulicznych muszę byc prawidłowo zakotwione wesług dokumentacji producenta, w przeciwnym wypadku za skutni niewłaściwgo użytkowanie (np wywrócenie ) producent nie odpowiada 18 kg inna niż standardowa barwa 61

62 Załącznik nr 4 Strona 1/1 Element siłowni zewnętrznej nr 1 Przykładowy producent - Outdoor Fitness /Pylon - nr kat. OFC-01 62

63 Załącznik nr 5 Strona 1/1 Element siłowni zewnętrznej nr 2 Przykładowy producent - Outdoor Fitness / Prasa nożna - nr kat. OFC-07 63

64 Załącznik nr 6 Strona 1/1 Element siłowni zewnętrznej nr 3 Przykładowy producent - Outdoor Fitness / Wioślarz - nr kat. OFC-11 64

65 Załącznik nr 7 Strona 1/1 Element siłowni zewnętrznej nr 4 Przykładowy producent - Outdoor Fitness / Twister obrotowy - nr kat. OFC-09 65

66 Załącznik nr 8 Strona 1/1 Element siłowni zewnętrznej nr 5 Przykładowy producent - Outdoor Fitness / Wahadło - nr kat. OFC-10 66

67 Załącznik nr 9 Strona 1/1 Element siłowni zewnętrznej nr 6 Przykładowy producent - Outdoor Fitness / Wyciąg górny - nr kat. OFC-12 67

68 Załącznik nr 10 Strona 1/1 Element siłowni zewnętrznej nr 7 Przykładowy producent - Outdoor Fitness / Wyciskanie siedząc - nr kat. OFC-13 68

69 Załącznik nr 11 Strona 1/1 Element siłowni zewnętrznej nr 8 Przykładowy producent - Outdoor Fitness / Biegacz - nr kat. OFC-02 69

70 Załącznik nr 12 Strona 1/1 Element siłowni zewnętrznej nr 9 Przykładowy producent - Outdoor Fitness / Orbitrek - nr kat. OFC-05 70

71 Załącznik nr 13 Strona 1/1 Element siłowni zewnętrznej nr 10 Przykładowy producent - Erfit / Drążki wysokie 71

72 Załącznik nr 14 Strona 1/1 Element siłowni zewnętrznej nr 11 Przykładowy producent - Erfit / Ławka skośna 72

73 Załącznik nr 15 Strona 1/1 Element siłowni zewnętrznej nr 12 Przykładowy producent - Erfit / Poręcze 73

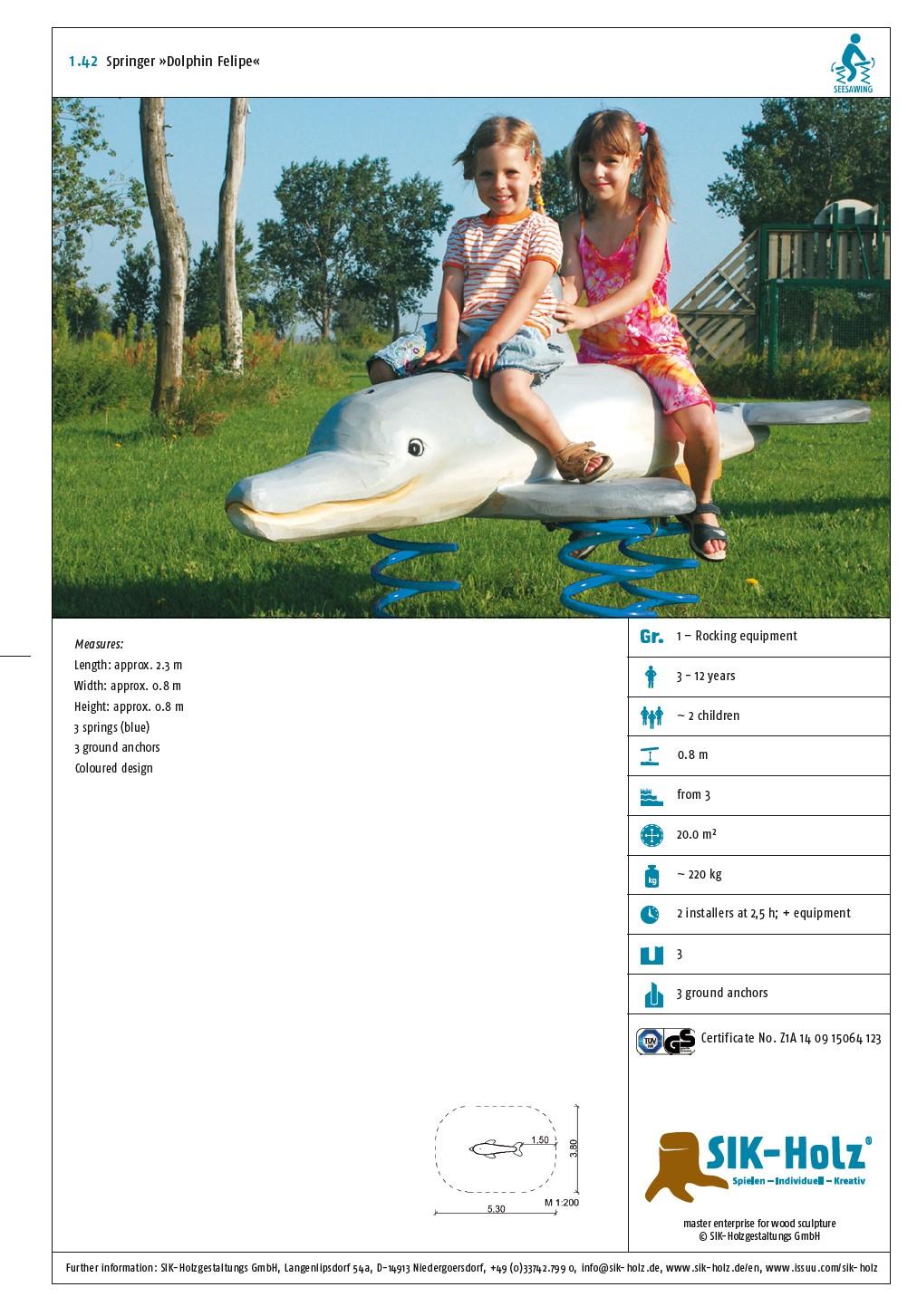

74 Załącznik nr 16 Strona 1/1 Element placu zabaw nr 1 Przykładowy producent SIK-Holz / bujak "Delfin Felipe"- nr kat

75 Załącznik nr 17 Strona 1/1 Element placu zabaw nr 2 Przykładowy producent SIK-Holz / bujak "Pingwin Pedro"- nr kat

76 Załącznik nr 18 Strona 1/1 Element placu zabaw nr 3 Przykładowy producent SIK-Holz / statek "Odkrywca"- nr kat

77 Załącznik nr 19 Strona 1/1 Element placu zabaw nr 4 Przykładowy producent SIK-Holz / żółw wodny - nr kat

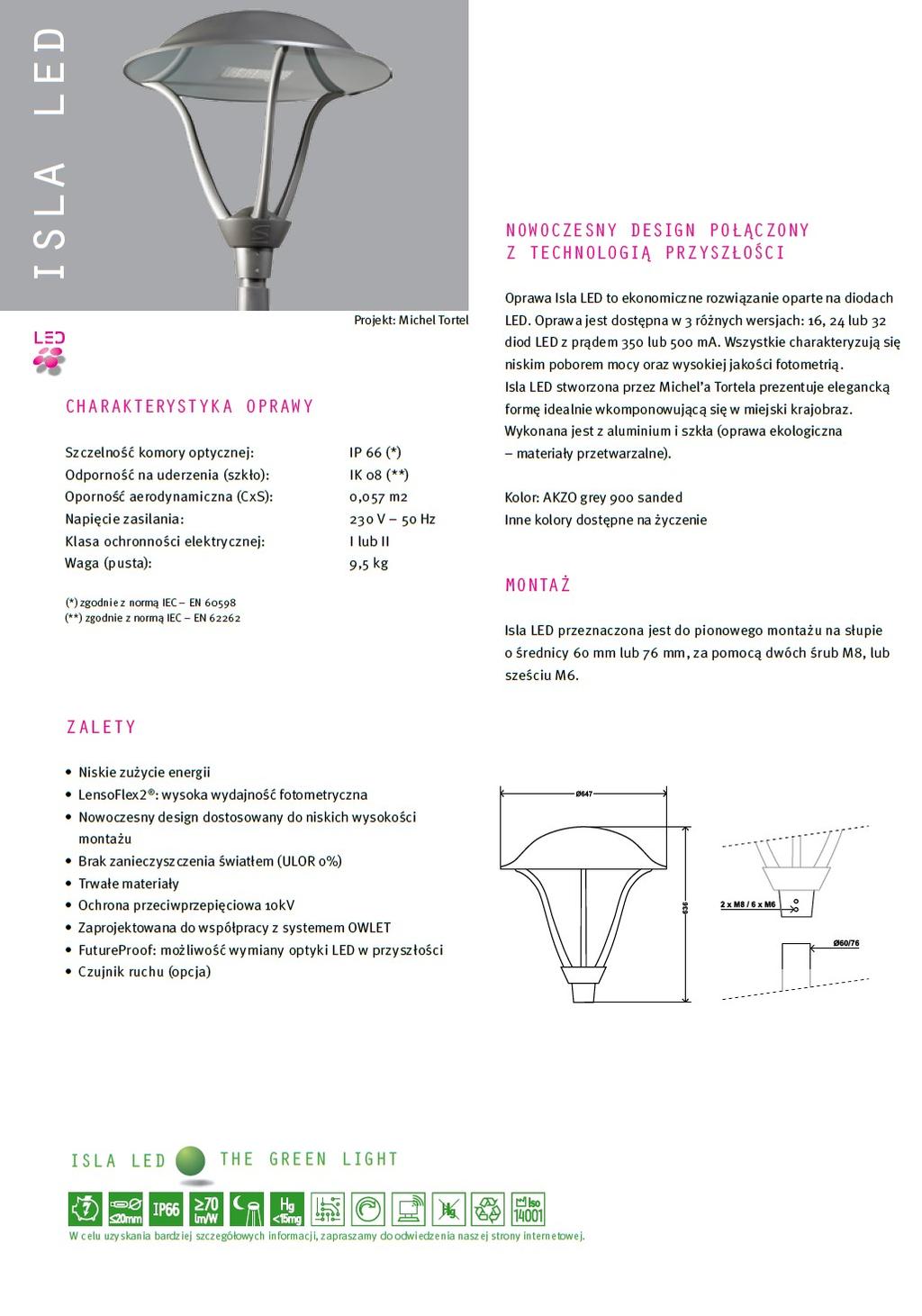

78 Załącznik nr 20 Strona 1/1 Latarnia Przykładowy producent Schréder / model isla led - nr kat
