EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2017 CZĘŚĆ PISEMNA

Transkrypt

1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu Układ graficzny CKE 2016 Nazwa kwalifikacji: Wykonywanie elementów kadłuba okrętu Oznaczenie kwalifikacji: M.22 Wersja arkusza: X M.22-X Czas trwania egzaminu: 60 minut EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2017 CZĘŚĆ PISEMNA Instrukcja dla zdającego 1. Sprawdź, czy arkusz egzaminacyjny zawiera 11 stron. Ewentualny brak stron lub inne usterki zgłoś przewodniczącemu zespołu nadzorującego. 2. Do arkusza dołączona jest KARTA ODPOWIEDZI, na której w oznaczonych miejscach: wpisz oznaczenie kwalifikacji, zamaluj kratkę z oznaczeniem wersji arkusza, wpisz swój numer PESEL*, wpisz swoją datę urodzenia, przyklej naklejkę ze swoim numerem PESEL. 3. Arkusz egzaminacyjny zawiera test składający się z 40 zadań. 4. Za każde poprawnie rozwiązane zadanie możesz uzyskać 1 punkt. 5. Aby zdać część pisemną egzaminu musisz uzyskać co najmniej 20 punktów. 6. Czytaj uważnie wszystkie zadania. 7. Rozwiązania zaznaczaj na KARCIE ODPOWIEDZI długopisem lub piórem z czarnym tuszem/ atramentem. 8. Do każdego zadania podane są cztery możliwe odpowiedzi: A, B, C, Odpowiada im następujący układ kratek w KARCIE ODPOWIEDZI: 9. Tylko jedna odpowiedź jest poprawna. 10. Wybierz właściwą odpowiedź i zamaluj kratkę z odpowiadającą jej literą np., gdy wybrałeś odpowiedź A : 11. Staraj się wyraźnie zaznaczać odpowiedzi. Jeżeli się pomylisz i błędnie zaznaczysz odpowiedź, otocz ją kółkiem i zaznacz odpowiedź, którą uważasz za poprawną, np. 12. Po rozwiązaniu testu sprawdź, czy zaznaczyłeś wszystkie odpowiedzi na KARCIE ODPOWIEDZI i wprowadziłeś wszystkie dane, o których mowa w punkcie 2 tej instrukcji. Pamiętaj, że oddajesz przewodniczącemu zespołu nadzorującego tylko KARTĘ ODPOWIEDZI. Powodzenia! * w przypadku braku numeru PESEL seria i numer paszportu lub innego dokumentu potwierdzającego tożsamość

2 Zadanie 1. Na rysunkach przedstawiono pozycje spawania. Pozycję okapową przedstawiono na rysunku oznaczonym literą Zadanie 2. Jaki wyróżnik należy wpisać do listy materiałowej w miejscu oznaczonym znakiem zapytania? HP PL PW HP Zadanie 3. Wstępne czyszczenie blach przed walcowaniem odprężającym na ciągu obróbki wstępnej polega na ręcznym piaskowaniu. oczyszczeniu z luźnej zgorzeliny i brudu. zeszlifowaniu skorodowanej powierzchni. oczyszczeniu strumieniowo-ściernym do najniższej klasy. Zadanie 4. Na rysunku przedstawiono dennik pełny. otwarty. szczelny. ramowy. Strona 2 z 11

3 Zadanie 5. Schemat walców do prostowania i odprężania przedstawiono na rysunku oznaczonym literą Zadanie 6. Symbol klasy St1 oznacza metodę przygotowania powierzchni do malowania ręcznego. chemicznego. płomieniowego. strumieniowo-ściernego. Zadanie 7. Na rysunku przedstawiono transport blachy z zastosowaniem trawersy belkowej. trawersy pneumatycznej. uchwytów samozaciskowych. suwnicy elektromagnetycznej. Zadanie 8. Na rysunku przedstawiono wadę spoiny. Jest to pęknięcie faliste. wzdłużne. poprzeczne. promieniowe. Strona 3 z 11

4 Zadanie 9. Jednostką miary grubości powłoki malarskiej nakładanej na ciągu obróbki wstępnej jest Zadanie 10. mikrometr ( m). milimetr (mm). miligram (mg). miliherc (mhz). 35-procentowy cykl pracy spawarki oznacza Zadanie minut pracy i 25 minut przerwy. 10 minut pracy i 3,5 minuty przerwy. 3,5 minuty pracy i 6,5 minut przerwy. 6,5 minuty pracy i 3,5 minuty przerwy. Przyczyną niewłaściwego kształtu płomienia palnika acetylenowo-tlenowego jest Zadanie 12. zanieczyszczony acetylen. brak wody w bezpieczniku. odwrotnie podłączenie węży do palnika. zanieczyszczenie otworu lub rowka dyszy. Na rysunku z Katalogu Elementów Konstrukcyjnych przedstawiono zakończenie kątownika według U3. Kąt ścięcia kątownika wynosi Strona 4 z 11

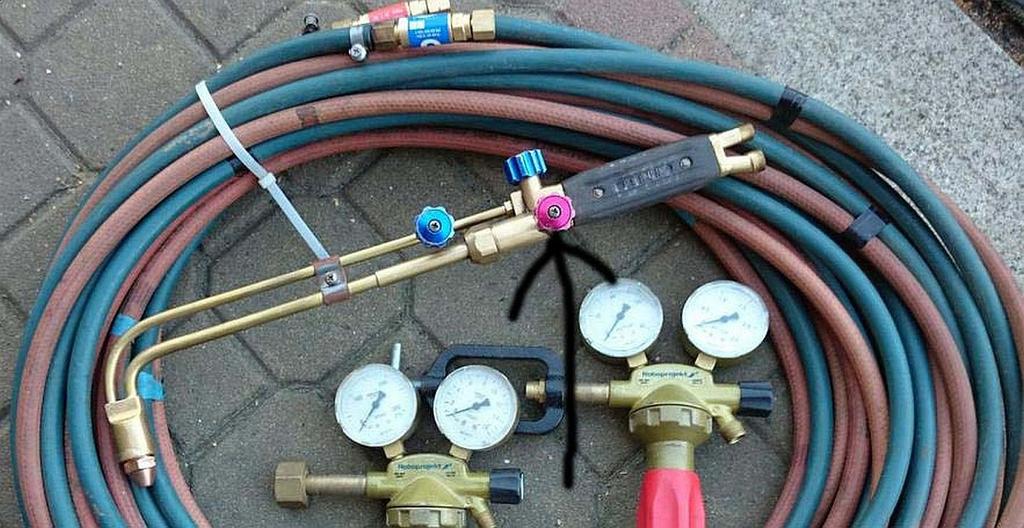

5 Zadanie 13. Na rysunku przedstawiono palnik acetylenowo-tlenowy używany do cięcia gazowego. spawania gazowego. lutowania twardego. nagrzewania. Zadanie 14. Węże podające tlen z butli do palnika są koloru czerwonego. niebieskiego. zielonego. żółtego. Zadanie 15. Do ręcznego cięcia blach, oprócz acetylenu, stosuje się również argon. propan-butan. dwutlenek węgla. sprężone powietrze. Zadanie 16. Która z wymienionych metod jest najdokładniejszą metodą cięcia elementów konstrukcyjnych? Cięcie ręczne. Cięcie gazowe. Cięcie plazmowe. Cięcie elektro-łukowe. Zadanie 17. Do gięcia płyt obłowych poszycia zewnętrznego kadłuba należy zastosować walce. prasę. tłocznik. bokserkę. Strona 5 z 11

6 Zadanie 18. Standard budowy kadłuba zawiera Zadanie 19. zunifikowane węzły konstrukcyjne. dopuszczalne odchyłki wymiarowe ciętych elementów. dopuszczalny skład chemiczny materiałów hutniczych. wykaz dopuszczonych do budowy statku kształtowników. Na płaszczyźnie stanowiska montażowego konstrukcję przestrzenną przedstawioną na rysunku, którą jest fundament, ustawia się w następującej kolejności: Zadanie 20. płyta, dźwigary wzdłużne, wsporniki między dźwigarami, węzłówki boczne. płyta, węzłówki boczne, dźwigary wzdłużne, wsporniki między dźwigarami. dźwigary wzdłużne, wsporniki między dźwigarami, węzłówki boczne, płyta. węzłówki boczne, dźwigary wzdłużne, płyta, wsporniki między dźwigarami. Na rysunku przedstawiono zaginarkę. wyoblarkę. krawędziarkę. prasę mimośrodową. Zadanie 21. Połączenie węzłówki poz.3 z płaskownikiem poz.4, jak na rysunku, wykonuje się podczas obróbki wstępnej. stykowania sekcji. prefabrykacji wstępnej. prefabrykacji sekcji płaskiej. Strona 6 z 11

7 Zadanie 22. Do sprawdzenia ustawienia usztywnień pod kątem prostym służy Zadanie 23. szczelinomierz. cyrkiel ślusarki. przymiar traserski. kątownik ślusarski 90. W której kolejności odbywa się trasowanie, montaż i spawanie usztywnień grupy 1, względem usztywnień grupy 2? Zadanie 24. Drugiej. Trzeciej. Pierwszej. Czwartej. Kompletacja detali wyciętych na maszynach polega na grupowaniu ich według Zadanie 25. grubości blach. gatunku materiału. numerów wytopów. numeru jednostki i rysunku. Węzłówkę nakładkową przedstawiono na rysunku oznaczonym literą Zadanie 26. Podstawowymi środkami przeznaczonymi do transportu drobnych elementów sekcji w miejsce jej budowy są wózki akumulatorowe. platformy samojezdne. transportery rolkowe. suwnice półbramowe. Strona 7 z 11

8 Zadanie 27. Rejon przejścia dna w burtę statku nazywa się obłem. wręgiem. dennikiem. krawężnicą. Zadanie 28. Które elementy statku przedstawiono na rysunku? Bloki. Sekcje. Kadłuby. Skrajniki. Zadanie 29. Płatem nazywa się gięte blachy poszycia. fragment pokładu z usztywnieniami. połączone spoiną doczołową blachy. pojedyncze blachy pokładów, poszyć i grodzi. Zadanie 30. Rysunek przedstawia schemat spawania metodą MIG. spawania metodą SAW. zgrzewania tarciowego drutem. spawania ręcznego drutem proszkowym. Strona 8 z 11

9 Zadanie 31. Technologiczna kolejność czynności przy prefabrykacji ścianki jest następująca: Zadanie 32. trasowanie, montaż usztywnień, spawanie usztywnień, prostowanie ścianki. trasowanie, spawanie usztywnień, montaż usztywnień prostowanie ścianki. spawanie usztywnień, montaż usztywnień, trasowanie, prostowanie ścianki. prostowanie ścianki, trasowanie, montaż usztywnień, spawanie usztywnień. Prostowanie wysokotemperaturowe polega na nagrzaniu prostowanych elementów w zakresie temperatur Zadanie C C C C Bokserki hydrauliczne stosowane są do gięcia Zadanie 34. profili na gorąco. profili na zimno. blach na gorąco o grubości do 20 mm. blach na zimno o grubości do 10 mm. Z zamieszczonego fragmentu wykazu części sekcji kadłuba statku wynika, że płytę dennika wręg 131 LB należy wykonać z blachy o wymiarach Zadanie mm mm 9, mm 9, mm Którą podbudowę należy zastosować do montażu bloków kadłuba statku? Trawersy. Obrotnice. Podpory stępkowe. Rozpornice wielozadaniowe. Strona 9 z 11

10 Zadanie 36. Elementem zbrojenia kadłuba statku jest Zadanie 37. pilers. rura gięta. korek denny. dennik. Na rysunku przedstawiono węzłówkę poz.33 łączącą pokładnik poz.34 z usztywnieniem wręgowym poz.35. Na jakim etapie budowy kadłuba będzie montowana i spawana wskazana węzłówka do w/w elementów? Zadanie 38. Montażu sekcji w blok. Prefabrykacji sekcji płaskiej. Prefabrykacji wstępnej sekcji. Wykonania styku międzysekcyjnego. Główny parametr charakteryzujący zawiesia, np. linowe do podnoszenia elementów konstrukcyjnych urządzeniami dźwigowymi, jest wyrażony symbolem literowym Zadanie 39. T Q kn DOR Do wstawienia denników o masie 800 kg w sekcję dna podwójnego na stole montażowym należy użyć klamer. suwnicy. pompy hydraulicznej. ściągacza łańcuchowego. Strona 10 z 11

11 Zadanie 40. Do obrócenia pokazanej na rysunku sekcji dennej służą uchwyty transportowe 2 i 4 w I fazie, 1 i 4 w II fazie. 1 i 3 w I fazie, 3 i 4 w II fazie. 3 i 4 w I fazie, 2 i 3 w II fazie. 1 i 2 w I fazie, 3 i 4 w II fazie. Strona 11 z 11
