1 Ø mm SYSTEM KAN-therm PP PL 12/2018 Wysoka jakość w rozsądnej cenie TECHNOLOGIA SUKCESU

2 Spis treści 3 System KAN-therm PP Materiał Instalacje wodociągowe Rury Wydłużalność cieplna Kompensacja wydłużeń Dobór kompensatorów typu L, Z i U Technika połączeń Montaż kształtek siodełkowych PP Zasady montażu Narzędzia Bezpieczeństwo System KAN-therm PP - asortyment Narzędzia do połączeń PP SYSTEM KAN therm PP INFORMACJA TECHNICZNA

3 3 System KAN-therm PP System KAN therm PP to kompletny system instalacyjny składający się z rur i złączek wykonanych z tworzywa sztucznego polipropylenu PP R (typ 3). System znajduje szerokie zastosowanie w instalacjach wewnętrznych w budownictwie, zwłaszcza w instalacjach wodociągowych. Łączenie elementów systemu odbywa się poprzez zgrzewanie mufowe (polifuzję termiczną) przy użyciu zgrzewarek elektrycznych. Technika zgrzewania, dzięki jednorodnemu połączeniu gwarantuje wyjątkową szczelność i wytrzymałość mechaniczną instalacji. 111

4 Materiał Tworzywo sztuczne użyte do produkcji rur i kształtek Systemu KAN therm PP to wysokiej jakości kopolimer statystyczny polipropylenu PP R (ang. Random copolimer) dawniej oznaczany jako typ 3. Charakteryzuje się szeregiem zalet: wysoka higieniczność produktów (obojętność mikrobiologiczna i fizjologiczna), wysoka odporność chemiczna, odporność na korozję materiałową, mała przewodność cieplna (izolacyjność termiczna rur), niski ciężar właściwy, odporność na zarastanie kamieniem, tłumienie drgań i hałasów przepływu, wytrzymałość mechaniczna, jednorodność połączeń, wysoka trwałość eksploatacyjna. Zakres zastosowań System instalacyjny KAN therm PP, ze względu na właściwości materiału, posiada szerokie możliwości zastosowań: instalacje zimnej (20 C/10 bar) i ciepłej (60 C/10 bar) wody w budynkach mieszkalnych, szpitalach, hotelach, budynkach biurowych, szkołach, instalacje centralnego ogrzewania (temp. do 90 C ciśn. robocze do 6 bar), instalacje sprężonego powietrza, instalacje balneologiczne, instalacje w rolnictwie i ogrodnictwie, rurociągi w przemyśle, np. do transportu mediów agresywnych i środków spożywczych, instalacje okrętowe. Zakres zastosowań obejmuje zarówno nowe instalacje, jak i naprawy, modernizacje i wymiany. Instalacje wodociągowe Instalacje Systemu KAN therm PP ze względu na specjalne właściwości polipropylenu PP R (obojętność fizjologiczna i mikrobiologiczna, odporność na korozję, na zarastanie kamieniem, niewrażliwość na drgania, duża izolacyjność cieplna rur) znajdują szerokie zastosowanie szczególnie w instalacjach wodociągowych, zwłaszcza przy montażu pionów i poziomów instalacyjnych. Dotyczy to zarówno instalacji wody zimnej jak i ciepłej w budynkach mieszkalnych, szpitalach, hotelach, budynkach biurowych, szkołach, na statkach itp. Instalacje Systemu KAN therm PP niezastąpione są w wymianach starych, skorodowanych instalacji wodociągowych. Dzięki specyficznej technice wykonywania połączeń polifuzji termicznej czyli zgrzewaniu, zapewniona jest idealna szczelność i trwałość instalacji. 112 SYSTEM KAN therm PP INFORMACJA TECHNICZNA

5 Elementy systemu W skład Systemu KAN therm PP wchodzą następujące elementy: rury PP R w postaci sztang, jednorodne i zespolone, kształtki (jednorodne) z PP R, złączki przejściowe z gwintami metalowymi (z wtopkami ), tuleje do połączeń kołnierzowych, połączenia śrubunkowe, kompensatory pętlicowe, płytki montażowe, zawory odcinające kulowe i grzybkowe, elementy mocujące, narzędzia do cięcia, obróbki i zgrzewania. Rury Rodzaje rur System KAN therm PP daje do wyboru aż siedem rodzajów rur, które różnią się grubością ścianek, a także konstrukcją (rury zespolone): rury jednorodne PN 10 ( mm), rury jednorodne PN 16 ( mm), rury jednorodne PN 20 ( mm), rury zespolone PN 16 Stabi Al (20 75 mm), rury zespolone PN 20 Stabi Al ( mm), rury zespolone PN16 Glass ( mm), rury zespolone PN20 Glass ( mm). Klasyfikacja wymiarowa (szeregi) i ciśnieniowa rur PP R S = (D s)/2s SDR = 2 S+1 = D/s S seria wymiarowa rury według ISO 4065 SDR (ang. Standard Dimension Ratio) szereg wymiarowy rury) D średnica nominalna zewnętrzna rury s nominalna grubość ścianki PN szereg ciśnieniowy rur S SDR PN ,2 7,4 16 2,

6 Rury PN10 (S5/SDR11) Wymiar Średnica zewn. D Grubość ścianki s Średnica wewn.d Pojemn. jedn. Masa jedn. [mm] [mm] [mm] [mm] [l/m] [kg/m] 20 1,9 20 1,9 16,2 0,206 0, ,3 25 2,3 20,4 0,327 0, ,9 32 2,9 26,2 0,531 0, ,7 40 3,7 32,6 0,834 0, ,6 50 4,6 40,8 1,307 0, ,8 63 5,8 51,4 2,075 1, ,8 75 6,8 61,4 2,941 1, ,2 90 8,2 73,6 4,254 2, , ,0 90,0 6,362 3,010 Rury PN16 (S3,2/SDR7,4) Wymiar Średnica zewn. D Grubość ścianki s Średnica wewn.d Pojemn. jedn. Masa jedn. [mm] [mm] [mm] [mm] [l/m] [kg/m] 20 2,8 20 2,8 14,4 0,163 0, ,5 25 3,5 18,0 0,254 0, ,4 32 4,4 23,2 0,415 0, ,5 40 5,5 29,0 0,615 0, ,9 50 6,9 36,2 1,029 0, ,6 63 8,6 45,8 1,633 1, , ,3 54,4 2,307 2, , ,3 65,4 3,358 2, , ,1 79,8 4,999 4,300 Rury PN20 (S2,5/SDR6) Wymiar Średnica zewn. D Grubość ścianki s Średnica wewn.d Pojemn. jedn. Masa jedn. [mm] [mm] [mm] [mm] [l/m] [kg/m] 16 2,7 16 2,7 10,6 0,088 0, ,4 20 3,4 13,2 0,137 0, ,2 25 4,2 16,6 0,216 0, ,4 32 5,4 21,2 0,353 0, ,7 40 6,7 26,6 0,556 0, ,3 50 8,3 33,4 0,866 1, , ,5 42,0 1,385 1, , ,5 50,0 1,963 2, , ,0 60,0 2,827 3, , ,3 73,4 4,208 5,040 Rury PN 16 (S3,2/SDR7,4) Stabi Al Wymiar Średnica zewn. D Grubość ścianki s Średnica wewn.d Pojemn. jedn. Masa jedn. [mm] [mm] [mm] [mm] [l/m] [kg/m] 20 2,8 20 (21,7)* 2,8 14,4 0,163 0, ,5 25 (26,7)* 3,5 18 0,254 0, ,4 32 (33,7)* 4,4 23,2 0,415 0, ,5 40 (41,6)* 5,5 29 0,615 0, ,9 50 (51,6)* 6,9 36,2 1,029 1, ,6 63 (64,5)* 8,6 45,8 1,633 1, ,3 75 (76,5)* 10,3 54,4 2,307 2,590 * rzeczywista średnica zewnętrzna rury 114 SYSTEM KAN therm PP INFORMACJA TECHNICZNA

7 Rury PN 20 (S2,5/SDR6) Stabi Al Wymiar Średnica zewn. D Grubość ścianki s Średnica wewn.d Pojemn. jedn. Masa jedn. [mm] [mm] [mm] [mm] [l/m] [kg/m] 16 2,7 16 (17,8)* 2,7 10,6 0,088 0, ,4 20 (21,8)* 3,4 13,2 0,137 0, ,2 25 (26,9)* 4,2 16,6 0,216 0, ,4 32 (33,9)* 5,4 21,2 0,353 0, ,7 40 (41,9)* 6,7 26,6 0,556 0, ,3 50 (51,9)* 8,3 33,4 0,866 1, ,5 63 (64,9)* 10,5 42,0 1,385 1, ,5 75 (76,9)* 12,5 50,0 1,963 2, ,0 90 (92)* 15,0 60,0 2,830 3, ,3 110 (112)* 18,3 73,4 4,210 5,340 * rzeczywista średnica zewnętrzna rury Rury PN 16 (S3,2/SDR7,4) Glass Wymiar Średnica zewn. D Grubość ścianki s Średnica wewn.d Pojemn. jedn. Masa jedn. [mm] [mm] [mm] [mm] [l/m] [kg/m] 20 2,8 20 2,8 14,4 0,163 0, ,5 25 3,5 18,0 0,254 0, ,4 32 4,4 23,2 0,415 0, ,5 40 5,5 29,0 0,615 0, ,9 50 6,9 36,2 1,029 1, ,6 63 8,6 45,8 1,633 1, , ,3 54,4 2,307 2, , ,3 65,4 3,358 3, , ,1 79,8 4,999 4,610 Rury PN 20 (S2,5/SDR6) Glass Wymiar Średnica zewn. D Grubość ścianki s Średnica wewn.d Pojemn. jedn. Masa jedn. [mm] [mm] [mm] [mm] [l/m] [kg/m] 20 3,4 20 3,4 13,2 0,137 0, ,2 25 4,2 16,6 0,216 0, ,4 32 5,4 21,2 0,353 0, ,7 40 6,7 26,6 0,556 0, ,3 50 8,3 33,4 0,866 1, , ,5 42,0 1,385 1, , ,5 50,0 1,963 2, , ,0 60,0 2,827 3, , ,3 73,4 4,208 4,

8 Zastosowanie (zgodnie z ISO 10508) Zimna woda użytkowa T = 20 C Ciepła woda użytkowa [Klasa zastosowania 1] T d /T max = 60/80 C Ciepła woda użytkowa [Klasa zastosowania 2] T d /T max = 70/80 C Ogrzewanie podłogowe, ogrzewanie grzejnikowe niskotemperaturowe [Klasa zastosowania 4] T d /T max = 60/70 C Ogrzewanie grzejnikowe [Klasa zastosowania 5] T d /T max = 80/90 C P rob (dop) [bar] Zgodnie z klasą ciśnieniową rury Rodzaj rury PN10 (S5) PN16 (S3,2) PN16 (S3,2) Stabi Al i Glass PN20 (S2,5) PN20 (S2,5) Stabi Al i Glass PN20 (S2,5) PN20 (S2,5) Stabi Al i Glass PN16 (S3,2) PN16 (S3,2) Stabi Al i Glass PN20 (S2,5) PN20 Stabi Al i Glass PN16 (S3,2) PN16 Stabi Al i Glass PN16 (S3,2) PN20 (S2,5) PN16 (S3,2) Stabi Al i Glass PN20 (S2,5) Stabi Al i Glass PN16 (S3,2) PN20 (S2,5) PN16 (S3,2) Stabi Al i Glass PN20 (S2,5) Stabi Al i Glass Budowa rury zespolonej KAN therm PP Stabi Al Polipropylen PP-R rura wewnętrzna (bazowa) z polipropylenu PP-R Folia aluminiowa perforowana Warstwa wiążąca Polipropylen PP-R rura zewnętrzna z polipropylenu PP-R Warstwa wiążąca Budowa rury zespolonej KAN therm PP Glass Polipropylen PP-R (warstwa wewnętrzna) Polipropylen PP-R (warstwa zewnętrzna) Polipropylen PP-R + włókno szklane (warstwa środkowa) 116 SYSTEM KAN therm PP INFORMACJA TECHNICZNA

9 Wydłużalność cieplna Każdy rurociąg pod wpływem różnicy temperatury ΔT ulega wydłużeniu (lub skróceniu) o wielkość ΔL. Wielkość tę określa poniższy wzór: ΔL = α L ΔT gdzie: α współczynnik cieplnego wydłużania liniowego [mm/mk] 0,15 [mm/mk] rury PP jednorodne 0,05 [mm/mk] rury PP Glass 0,03 [mm/mk] rury PP Stabi AI L długość odcinka rurociągu [m] ΔT różnica temperatur przy montażu i eksploatacji [K] Przykład: Wydłużenie odcinka 25 m rury KAN therm PP Stabi AI, KAN therm PP Glass, KAN therm PP jednorodnej przy różnicy temperatur 60 C. rura KAN therm PP Stabi AI ΔL = 0, = 45 [mm] rura KAN therm PP Glass ΔL = 0, = 75 [mm] rura KAN therm PP jednorodna ΔL = 0, = 225 [mm] Wydłużenie odcinka 25 m rury α = 0,03 [mm/mk] ΔL=45 [mm] α = 0,05 [mm/mk] ΔL=75 [mm] α = 0,15 [mm/mk] ΔL=225 [mm] 117

10 Porównanie wydłużalności cieplnej rur KAN therm PP jednorodnych i zespolonych Stabi Al oraz Glass мм м мм м мм м Różnica temperatur t (K) KAN therm PP Glass Wydłużenie cieplne L (mm/m) Kompensacja wydłużeń W celu wyeliminowania skutków wydłużeń liniowych (niekontrolowanych ruchów rurociągów i ich deformacji) przyjmuje się różnej konstrukcji rozwiązania kompensacyjne (ramię elastyczne oraz kompensatory U i Z kształtowe). Ls = K Dz ΔL gdzie: Ls długość ramienia elastycznego [mm] K bezwymiarowa stała materiałowa = 20 Dz średnica zewnętrzna rury [mm] ΔL wydłużenie odcinka rurociągu [mm] Dobór kompensatorów typu L, Z i U Tab. 1 Wymagana długość ramienia kompensacyjnego A [mm] dla KAN therm PP Wartość wydłuż. ΔL [mm] Średnica zewnętrzna rury d z [mm] Wymagana długość ramienia sprężystego A [mm] SYSTEM KAN therm PP INFORMACJA TECHNICZNA

11 Tab. 1 Wymagana długość ramienia kompensacyjnego A [mm] dla KAN therm PP Wartość wydłuż. ΔL [mm] Średnica zewnętrzna rury d z [mm] Wymagana długość ramienia sprężystego A [mm] Tab. 1 podaje wymaganą długość ramienia kompensacyjnego A dla różnych wartości wydłużeń ΔL i średnic zewnętrznych rury d z. Zasady doboru kompensatorów rożnych typów podano poniżej: Kompensator typu L A długość ramienia sprężystego PP podpora przesuwna (umożliwia tylko ruch wzdłuż osi rury) PS punkt stały (uniemożliwia jakiekolwiek przemieszczenie rurociągu) L długość początkowa rurociągu ΔL wydłużenie rurociągu PS lub PP Do wymiarowania ramienia kompensacyjnego A należy przyjąć długość zastępczą L z =L i dla tej długości ustalić ze wzoru wartość wydłużenia ΔL, a następnie długość ramienia kompensacyjnego A z Tab. 1. Kompensator typu Z A długość ramienia sprężystego PS punkt stały (uniemożliwia jakiekolwiek przemieszczenie rurociągu) L długość początkowa rurociągu ΔL wydłużenie rurociągu Do wymiarowania ramienia kompensacyjnego należy przyjąć jako długość zastępczą L z sumę L1 i L2: L z =L1+L2 i dla tej długości ustalamy wydłużenie zastępcze L ze wzoru, a następnie długość ramienia kompensacyjnego A na podstawie Tab

12 Kompensator typu U A długość ramienia sprężystego PS punkt stały (uniemożliwia jakiekolwiek przemieszczenie rurociągu) L długość początkowa rurociągu ΔL wydłużenie rurociągu S szerokość kompensatora U kształtowego W przypadku umieszczenia punktu stałego PS na odcinku stanowiącym szerokość kompensatora S do wymiarowania ramienia kompensacyjnego A należy przyjąć jako długość zastępczą Lz większą z wartości L1 i L2: Lz=max (L1, L2) i dla tej długości ustalamy wydłużenie zastępcze ΔL ze wzoru, a następnie długość ramienia kompensacyjnego A na podstawie Tab. 1. Szerokość kompensatora S obliczamy z zależności: S = A/2. Technika połączeń 1. Cięcie rur nożycami. 2. Usuwanie folii aluminiowej zdzierakiem (dotyczy tylko rur zespolonych Stabi AI) Zaznaczenie głębokości zgrzewania. 4. Nagrzewanie rury i złączki. Parametry: - głębokość zgrzewania, - czas nagrzewania Łączenie elementów. Parametry: - czas łączenia. 6. Przytrzymanie i chłodzenie połączenia. Parametry: - czas chłodzenia SYSTEM KAN therm PP INFORMACJA TECHNICZNA

13 66 UWAGA! W celu wykonania szczelnego i wytrzymałego połączenia rury i kształtki Systemu KAN therm PP stosować nakładki grzewcze (kamienie) dostępne w ofercie Systemu KAN therm PP. Parametry zgrzewania Średnica zew. rury Głębokość zgrzew. Czas nagrzewania Czas łączenia Czas chłodzenia [mm] [mm] [sek.] [sek.] [min.] 16 13, , , , , , , , , , Czas nagrzewania rur cienkościennych (PN 10) skraca się o połowę (czas nagrzewania złączek pozostaje niezmieniony). Czas nagrzewania przy temperaturach zewnętrznych poniżej + 5 C zwiększyć o 50%. Zabrania się raptownego chłodzenia zgrzanych elementów (np. przy użyciu zimnej wody). Uszczelnianie gwintów Do połączeń gwintowanych stosować w takiej ilości, aby wierzchołki gwintu były jeszcze widoczne. Użycie zbyt dużej ilości konopi grozi zniszczeniem gwintu. Nawinięcie konopi tuż za pierwszym zwojem gwintu pozwala uniknąć skośnego wkręcania i zniszczenia gwintu. 66 UWAGA Nie stosować chemicznych środków uszczelniających i klejów. Temperatura zgrzewania 260 C 121

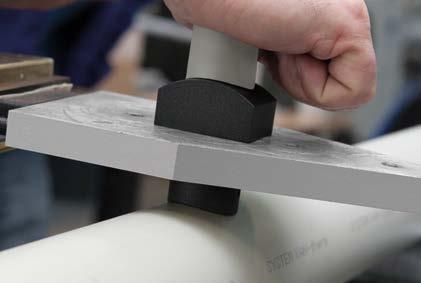

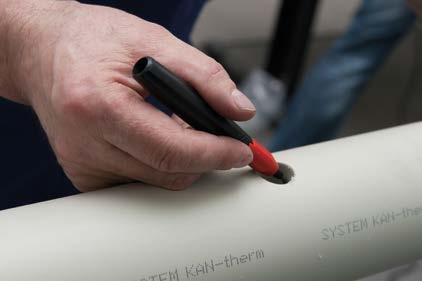

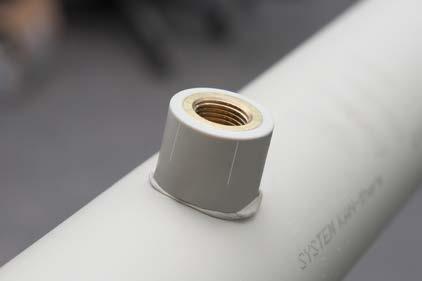

14 Montaż kształtek siodełkowych PP 1. Wiercenie otworu pod kształtkę siodełkową. 2. Obróbka otworu - usunięcie zadziorów powstałych podczas wiercenia otworu Zgrzewanie kształtki siodełkowej. 4. Gotowe połączenie. 3 4 Zasady montażu Punkty stałe instalacji przykłady wykonania (rys. 1 i 2) SYSTEM KAN therm PP INFORMACJA TECHNICZNA

15 Przykłady prowadzenia pionów instalacji wody ciepłej w zależności od rodzaju rur (rys. 3 i 4) 3. Instalacja z rur: Systemu KAN therm PP PN16, PN20 4. Instalacja z rur: Systemu KAN therm PP Stabi AI oraz KAN therm PP Glass: PP punkt przesuwny, PS punkt stały 3 4 Maksymalne odległości podpór dla rur Systemu KAN therm PP jednorodnych w zależności od średnicy i temp. medium. Dla odcinków pionowych rurociągów rozstaw między podporami można zwiększyć o około 30%. T [ C] Średnica zewnętrzna rury D [mm] Odległości mocowań [cm] Maksymalne odległości podpór dla rur Systemu KAN therm PP Stabi AI w zależności od średnicy i temp. medium. Dla odcinków pionowych rurociągów rozstaw między podporami można zwiększyć o około 30%. T [ C] Średnica rury D [mm] Odległości mocowań [cm]

16 Maksymalne odległości podpór dla rur Systemu KAN therm PP Glass w zależności od średnicy i temp. medium. Dla odcinków pionowych rurociągów rozstaw między podporami można zwiększyć o około 30%. T [ C] Średnica rury D [mm] Odległości mocowań [cm] Narzędzia Bezpieczeństwo Wszystkie narzędzia muszą być stosowane i użytkowane zgodnie z ich przeznaczeniem oraz instrukcją obsługi producenta. Zastosowanie w innych celach lub w innym zakresie uważa się za zastosowanie niezgodne z przeznaczeniem. Użytkowanie zgodne z przeznaczeniem wymaga również przestrzegania instrukcji obsługi, warunków przeglądów i konserwacji oraz właściwych przepisów bezpieczeństwa w ich aktualnej wersji. Wszelkie prace przy użyciu tego narzędzia, które nie odpowiadają zastosowaniu zgodnemu z przeznaczeniem, mogą prowadzić do uszkodzenia narzędzi, akcesoriów oraz przewodów rurowych. Konsekwencją mogą być nieszczelności i/lub uszkodzenia miejsca połączenia rury z kształtką. Tabela doboru połączeń kołnierzowych PP Kod katalogowy Rozmiar Ilość śrub/ nakrętek Klasa śruby Klasa śruby Klasa nakrętki Ilość podkładek Kołnierz Uszczelka płaska DN32 PN16 4 M DN DN40 PN16 4 M DN DN50 PN16 4 M DN DN65 PN16 8 M DN DN80 PN16 8 M DN DN100 PN16 8 M DN100 DN32 EPDM DN40 EPDM DN50 EPDM DN65 EPDM DN80 EPDM DN100 EPDM 124 SYSTEM KAN therm PP INFORMACJA TECHNICZNA

17 System KAN-therm PP - asortyment rura PN10 (S5/SDR11) GRUPA: L 20 1, /200 m 2, , /160 m 4, , /80 m 6, , /60 m 10, , /40 m 18, , /24 m 27, , /20 m 39, , /12 m 60, , /8 m 89,37 rura PN16 (S3,2/SDR7,4) GRUPA: L 20 2, /160 m 3, , /100 m 6, , /60 m 9, , /40 m 15, , /28 m 26, , /16 m 39, , /12 m 55, , /8 m 82, , /4 m 125,65 rura PN20 (S2,5/SDR6) GRUPA: L 16 2, /200 m 3, , /160 m 3, , /100 m 6, , /60 m 10, , /40 m 18, , /28 m 28, , /16 m 44, , /12 m 63, , /8 m 92, , /4 m 141,03 rura PN16 (S3,2/SDR7,4) Stabi AI GRUPA: M 20 2, /100 m 7, , /80 m 12, , /40 m 17, , /28 m 25, , /20 m 35, , /12 m 54, , /8 m 75,93 * na zamówienie czas realizacji do 4 tygodni ** dostępność według indywidualnych ustaleń *** do wyczerpania zapasów 125

18 rura PN20 (S2,5/SDR6) Stabi AI GRUPA: M 16 2, /160 m 5, , /100 m 7, , /80 m 12, , /40 m 17, , /28 m 25, , /20 m 36, , /12 m 57, , /8 m 85, , /8 m 151, , /4 m 241,40 rura PN16 (S3,2/SDR7,4) Glass GRUPA: M 20 2, /100 m 7, , /80 m 10, , /40 m 15, , /28 m 22, , /20 m 32, , /12 m 49, , /8 m 74, , /8 m 132, , /4 m 209,80 rura PN20 (S2,5/SDR6) Glass GRUPA: M 20 3, /100 m 7, , /80 m 11, , /40 m 17, , /28 m 25, , /20 m 35, , /12 m 55, , /8 m 82, , /8 m 133, , /4 m 217,43 złączka siodełkowa PP x Push 63 / /160 szt. 20,11 75 / /160 szt. 20,11 90 / /160 szt. 20, / /160 szt. 20,11 * na zamówienie czas realizacji do 4 tygodni ** dostępność według indywidualnych ustaleń *** do wyczerpania zapasów 126 SYSTEM KAN therm PP

19 złączka siodełkowa z gwintem wewnętrznym N 40 GW½" /160 szt. 28,24 N 50 GW½" /160 szt. 28,24 63 GW½" /160 szt. 20,11 75 GW½" /160 szt. 20,11 90 GW½" /160 szt. 20, GW½" /160 szt. 20,11 kompensacja pętlicowa szt. 8, szt. 11, szt. 16, szt. 25,17 Średnica pętlicy Ø150, długość 370 mm. mijanka szt. 4, szt. 4, szt. 6, szt. 10,92 mufa /1360 szt. 0, /700 szt. 0, /550 szt. 1, /280 szt. 1, /180 szt. 2, szt. 4, szt. 8, szt. 14, szt. 21, szt. 38,36 * na zamówienie czas realizacji do 4 tygodni ** dostępność według indywidualnych ustaleń *** do wyczerpania zapasów 127

20 mufa redukcyjna nyplowa /1200 szt. 0, /1100 szt. 0, /900 szt. 0, /640 szt. 1, /560 szt. 1, /400 szt. 1, /350 szt. 1, /300 szt. 1, /180 szt. 4, /150 szt. 4, szt. 6, szt. 6, szt. 7, szt. 11, szt. 11, szt. 19, szt. 17, szt. 18, szt. 31, szt. 34, szt. 38,93 Uwaga: Mufy redukcyjne nyplowe przeznaczone są do bezpośredniego zgrzewania w gniazdo kształtki. mufa z gwintem wewnętrznym 16 ½" /200 szt. 7,07 20 ½" /180 szt. 6,52 20 ¾" /150 szt. 8,12 25 ½" /160 szt. 8,22 25 ¾" /150 szt. 8,99 N 25 1" szt. 18,42 32 ¾" szt. 13, " szt. 26, ¼" szt. 44, ½" szt. 66, " szt. 96, ½" szt. 142, " szt. 227,95 Uwaga: Elementy z gwintem 1" i większym posiadają wielokąt pod klucz płaski. * na zamówienie czas realizacji do 4 tygodni ** dostępność według indywidualnych ustaleń *** do wyczerpania zapasów 128 SYSTEM KAN therm PP

21 mufa z gwintem zewnętrznym 16 ½" /160 szt. 8,91 20 ½" /160 szt. 7,60 20 ¾" /120 szt. 12,22 25 ½" /140 szt. 9,24 25 ¾" /120 szt. 12,70 N 25 1" szt. 21,82 32 ¾" szt. 15, " szt. 28,77 N 32 1¼" szt. 37, ¼" szt. 44, ½" szt. 67, " szt. 101, ½" szt. 159, " szt. 280,43 Uwaga: Elementy z gwintem 1" i większym posiadają wielokąt pod klucz płaski. kolano /900 szt. 0, /500 szt. 0, /350 szt. 1, /200 szt. 1, /120 szt. 3, szt. 6, szt. 12, szt. 23, szt. 44, szt. 76,25 kolano nyplowe /1000 szt. 0, /600 szt. 1, /400 szt. 1, /200 szt. 2,83 * na zamówienie czas realizacji do 4 tygodni ** dostępność według indywidualnych ustaleń *** do wyczerpania zapasów 129

22 kolano /950 szt. 1, /700 szt. 1, /400 szt. 2, /200 szt. 3, /140 szt. 4, szt. 8, szt. 14, szt. 26, szt. 42,93 kolano nyplowe /1050 szt. 1, /700 szt. 1, /450 szt. 1,51 kolano z wieszakiem 16 ½" /140 szt. 7,89 20 ½" /140 szt. 6,80 25 ½" /120 szt. 9,43 kolano z gwintem zewnętrznym 16 ½" /140 szt. 10,47 20 ½" /90 szt. 8,82 20 ¾" /90 szt. 13,35 25 ½" /120 szt. 11,03 25 ¾" /90 szt. 13,53 32 ¾" /60 szt. 16,23 kolano z gwintem zewnętrznym 32 1" szt. 26,71 Uwaga: złączka posiada wielokąt pod klucz płaski. * na zamówienie czas realizacji do 4 tygodni ** dostępność według indywidualnych ustaleń *** do wyczerpania zapasów 130 SYSTEM KAN therm PP

23 kolano z gwintem wewnętrznym 16 ½" /180 szt. 8,00 20 ½" /140 szt. 7,65 20 ¾" /120 szt. 10,83 25 ½" /120 szt. 9,62 25 ¾" /120 szt. 11,75 32 ¾" /90 szt. 13,89 kolano z gwintem wewnętrznym 32 1" szt. 22,87 Uwaga: złączka posiada wielokąt pod klucz płaski. trójnik redukcyjny /380 szt. 2, /260 szt. 2, /240 szt. 1, /140 szt. 3, /140 szt. 2, /140 szt. 3, /80 szt. 5, /90 szt. 5, /90 szt. 5, szt. 9, szt. 9, szt. 9, szt. 12, szt. 18, szt. 20, szt. 23, szt. 27, szt. 49, szt. 61, szt. 63,25 trójnik /640 szt. 0, /400 szt. 1, /240 szt. 1, /140 szt. 2, /75 szt. 4, szt. 10, szt. 15, szt. 26, szt. 58, szt. 92,29 * na zamówienie czas realizacji do 4 tygodni ** dostępność według indywidualnych ustaleń *** do wyczerpania zapasów 131

24 trójnik narożny /360 szt. 1,83 czwórnik /480 szt. 1, /320 szt. 1,89 trójnik z gwintem zewnętrznym 20 ½ /120 szt. 10,71 trójnik z gwintem wewnętrznym 16 ½" /140 szt. 8,88 20 ½" /120 szt. 8,92 20 ¾" /90 szt. 11,89 25 ½" /180 szt. 9,60 25 ¾" /180 szt. 12,74 32 ¾" /60 szt. 15,65 trójnik z gwintem wewnętrznym 32 1" /60 szt. 21,34 Uwaga: złączka posiada wielokąt pod klucz płaski. holender z uszczelką 20 ¾ /200 szt. 17,07 półśrubunek z uszczelką płaską 16 ¾" /300 szt. 7,85 20 ¾" /400 szt. 7, " /100 szt. 15,93 * na zamówienie czas realizacji do 4 tygodni ** dostępność według indywidualnych ustaleń *** do wyczerpania zapasów 132 SYSTEM KAN therm PP

25 półśrubunek mufowy Wymiar Nowy kod * Pakowanie JM Cena PLN/JM N 20 ½" /200 szt. 18,39 N 20 ¾" /200 szt. 19,67 N 25 ¾" /200 szt. 22,97 śrubunek z płaskim uszczelnieniem 16 ½" /200 szt. 14,13 20 ½" /200 szt. 13,70 20 ¾" /200 szt. 13,98 25 ¾" /100 szt. 21, " /100 szt. 26, " /60 szt. 50,64 tuleja kołnierzowa z uszczelką płaską EPDM /40 szt. 11, /30 szt. 16, /20 szt. 26, /15 szt. 45, /10 szt. 59, /6 szt. 76,04 kołnierz stalowy PN szt. 53, szt. 57, szt. 80, szt. 96, szt. 105, szt. 138,84 DN D d1 k d0 q N * na zamówienie czas realizacji do 4 tygodni ** dostępność według indywidualnych ustaleń *** do wyczerpania zapasów 133

26 zaślepka /1000 szt. 0, /1000 szt. 0, /700 szt. 1, /500 szt. 1, /250 szt. 3, szt. 6, szt. 10, szt. 17, szt. 24, szt. 40,79 zawór kulowy /90 szt. 34, /50 szt. 47, /25 szt. 68, /15 szt. 90, /10 szt. 137, /8 szt. 211, /5 szt. 349,13 zawór odcinający grzybkowy /30 szt. 33, /30 szt. 36, /30 szt. 37,29 zawór odcinający grzybkowy podtynkowy z pokrętłem /30 szt. 82, /30 szt. 85, /30 szt. 86,21 Zawory dostarczane są w komplecie z dwoma tworzywowymi zaślepkami do oznaczenia wody ciepłej (czerwona) lub zimnej (niebieska). zawór odcinający grzybkowy podtynkowy z maskownicą /30 szt. 49, /30 szt. 52, /30 szt. 53,04 * na zamówienie czas realizacji do 4 tygodni ** dostępność według indywidualnych ustaleń *** do wyczerpania zapasów 134 SYSTEM KAN therm PP

27 uchwyt do rury /1000 szt. 0, /800 szt. 0, /700 szt. 1, /440 szt. 1, /300 szt. 1, /240 szt. 2, /120 szt. 4, /100 szt. 5, /60 szt. 8,92 Uwaga: Stosować wyłącznie dla mocowania rur jednorodnych jako podpory przesuwne. Rury Stabi AI mocować przy pomocy obejm z wkładką gumową. obejmy pojedyncze z wkładką gumową - obustronne zamknięcie śrubowe z gwintem metrycznym GRUPA: A UP-G szt. 2, UP-G szt. 3, UP-G szt. 3, UP-G32 50 szt. 3, UP-G40 50 szt. 4, UP-G50 50 szt. 4, UP-G63 50 szt. 5, UP-G75 25 szt. 9, UP-G90 25 szt. 9, UP-G szt. 11,82 Uwaga: Obejma w komplecie zawiera wkręt dwugwintowy z kołnierzem (kod WK 8x70) oraz kołek rozporowy z tworzywa sztucznego (kod KR-12). obejmy podwójne z wkładką gumową - obustronne zamknięcie śrubowe z gwintem metrycznym GRUPA: A UD-G16 50 szt. 5, UD-G20 50 szt. 6, UD-G25 50 szt. 6, UD-G32 50 szt. 7,70 Uwaga: Obejma w komplecie zawiera wkręt dwugwintowy z kołnierzem (kod WK 8x70) oraz kołek rozporowy z tworzywa sztucznego (kod KR-12). płytka montażowa /150 szt. 5,58 * na zamówienie czas realizacji do 4 tygodni ** dostępność według indywidualnych ustaleń *** do wyczerpania zapasów 135

28 Narzędzia do połączeń PP zdzierak Wymiar Nowy kod * Kod Pakowanie JM Cena sugerowana dla instalatora GRUPA: K Cena PLN/JM 16/ szt. 42,19 60,27 20/ szt. 48,34 69,06 25/ szt. 57,22 81,74 32/ szt. 66,15 94, szt. 72,32 103, szt. 84,55 120, szt. 96,62 138, szt. 131,89 188, szt. 155,75 222,50 nożyk do zdzieraka - element serwisowy Nowy kod * Kod Pakowanie JM Cena sugerowana dla instalatora GRUPA: K Cena PLN/JM * szt. 9,79 13,99 nożyce Wymiar Nowy kod * Kod Pakowanie JM Cena sugerowana dla instalatora GRUPA: K Cena PLN/JM mm szt. 133,47 190,67 nożyce krążkowe do PP Wymiar Nowy kod * Kod Pakowanie JM Cena sugerowana dla instalatora GRUPA: K Cena PLN/JM mm szt. 686,39 980,56 stacjonarne urządzenie zgrzewające PP Wymiar, moc Nowy kod * Kod Pakowanie JM Cena sugerowana dla instalatora GRUPA: K Cena PLN/JM N mm, 1600W szt , ,46 Komplet zawiera: Urządzenie zgrzewające PZ Zgrzewarka 1600 W Skrzynka narzędziowa (Na zgrzewarkę, szczęki i kształtki grzewcze) Szczęki do rur Ø 63 Szczęki do rur Ø 75 Szczęki do rur Ø 90 Szczęki do rur Ø 110 Uwaga: Komplet nie zawiera wkładek grzewczych! 136 SYSTEM KAN therm PP

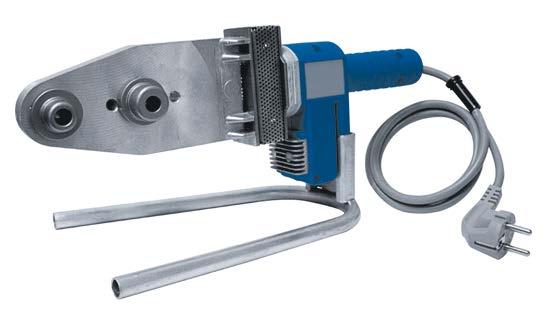

29 komplet zgrzewający Wymiar, moc Nowy kod * Kod Pakowanie JM Cena sugerowana dla instalatora GRUPA: K Cena PLN/JM 16-50mm, 800W szt. 455,34 650, mm, 1600W szt. 750, ,80 Uwaga: W skład poszczególnych kompletów wchodzi zgrzewarka elektryczna, stojak do zgrzewarki, śruba do mocowania kamieni grzewczych, walizka metalowa oraz komplet końcówek zgrzewających (o określonym zakresie średnic). śruba mocująca długa do zgrzewarki PP - element serwisowy Nowy kod * Kod Pakowanie JM Cena sugerowana dla instalatora GRUPA: K Cena PLN/JM * szt. 4,72 6,74 komplet kamieni do zgrzewania złączek siodełkowych Wymiar Nowy kod * Kod Pakowanie JM Cena sugerowana dla instalatora GRUPA: K Cena PLN/JM N szt. 108,50 155,00 N szt. 108,50 155, szt. 108,50 155, szt. 108,50 155, szt. 108,50 155, szt. 108,50 155,00 W skład kompletu wchodzi końcówka żeńska i męska oraz śruba do mocowania (imbus). Kamienie do zgrzewania złączek siodełkowych nie wchodzą w skład kompletów zgrzewających ( , ). wiertło do montażu złączek siodełkowych Wymiar Nowy kod * Kod Pakowanie JM Cena sugerowana dla instalatora GRUPA: K Cena PLN/JM szt. 175,94 251,34 końcówki zgrzewające Wymiar Nowy kod * Kod Pakowanie JM Cena sugerowana dla instalatora GRUPA: K Cena PLN/JM kpl. 18,24 26, kpl. 18,79 26, kpl. 20,63 29, kpl. 25,22 36, kpl. 31,34 44, kpl. 50,95 72, kpl. 57,67 82, kpl. 70,68 100, kpl. 95,91 137, kpl. 124,33 177,62 Uwaga: Końcówki zgrzewające sprzedawane są w kompletach (szt.), końcówka zgrzewająca do kształtki i do rury. * na zamówienie czas realizacji do 4 tygodni ** dostępność według indywidualnych ustaleń *** do wyczerpania zapasów 137
