1 NOWOŚCI 2018 część 1 Program podstawowy produktów marek ELGO i BRILUM Oprawy oświetleniowe LED i tradycyjne Źródła światła LED Urządzenia zasilające i kontrolujące Akcesoria, komponenty i części zamienne

2 Kontakty Siedziba firmy BRILUM S.A. ul. Wilanowska 1A, Konstancin-Jeziorna Biuro Handlowe ul. Kutnowska 98, Gostynin +48 (24) Zapytania ofertowe Zamówienia Program podstawowy produktów marek ELGO i BRILUM - NOWOŚCI 2018, część 1 Program podstawowy produktów marek ELGO i BRILUM - NOWOŚCI 2018, część 1 prezentuje najnowsze produkty marek ELGO i BRILUM wśród całej oferty oświetleniowej BRILUM S.A. Obejmuje on 84 indeksów produktów zgrupowanych w następujących działach: 1. oświetlenie zewnętrzne i przemysłowe, 2. oświetlenie wewnętrzne, biurowe i dekoracyjne, 3. źródła światła LED, 4. urządzenia zasilające i kontrolujące, 5. akcesoria, komponenty i części zamienne. Informacje i wyjaśnienia 1. Informacje zawarte w niniejszym Programie podstawowym produktów marek ELGO i BRILUM - NOWOŚCI 2018, część 1 tracą ważność w dniu ukazania się następnej edycji Programu podstawowego produktów marek ELGO i BRILUM. 2. BRILUM S.A. zastrzega sobie prawo do dokonania zmian konstrukcyjnych w oferowanych produktach oraz zmiany szczegółowych danych technicznych, nie zmieniając ogólnego charakteru produktów. 3. Wszystkie wymiary na rysunkach technicznych podano w mm. 4. BRILUM S.A. nie ponosi jakiejkolwiek odpowiedzialności za nieścisłości pojawiające się w informacjach zawartych w niniejszym Programie podstawowym produktów marek ELGO i BRILUM - NOWOŚCI 2018, część 1, a użytkownik korzysta z takich informacji na własne ryzyko. W żadnym wypadku BRILUM S.A. nie ponosi wobec stron trzecich odpowiedzialności za jakiekolwiek szkody bezpośrednie, pośrednie, o charakterze ubocznym, wynikające z korzystania z niniejszego Programu podstawowego produktów marek ELGO i BRILUM - NOWOŚCI 2018, część 1, a w szczególności za utratę zysków. Program podstawowy produktów marek ELGO i BRILUM - NOWOŚCI 2018, część 1 nie jest ofertą w rozumieniu przepisów kodeksu cywilnego.

3 NOWOŚCI 2018, część 1 Program podstawowy produktów marek ELGO i BRILUM

4 obrazkowy Oświetlenie zewnętrzne i przemysłowe obrazkowy Oświetlenie wewnętrzne, biurowe i dekoracyjne Oprawy uliczne Oprawy najazdowe Oprawy i systemy szynowe ADQUEN PLUS ADQUEN PLUS WALK LED 06 8 WALK LED 12 8 WALK LED 18 8 WALK LED 24 8 SCENA WT1, WT2 23 SCENA WX1, WX2 23 SCENA ZL Naświetlacze Plafoniery Oprawy podszafkowe ADVIVE PLUS, 50W 10 ADVIVE PLUS, 100W 10 VARNA S 24 VARNA L 24 VELIA PLUS 03, 06, 09, obrazkowy Oprawy liniowe hermetyczne Oprawy liniowe Oświetlenie wewnętrzne, biurowe i dekoracyjne Panele i ramki LED sufitowe Tuby LED Żarówki LED AR111 obrazkowy Źródła światła HERMETIC NANO LUMINAstar PILO LED 60/120/ XYLION 60 RN4 18 XYLION 60 RN 18 XYLION 60 FL 18 LEDstar pro T8 28 AR111 POWER GU10 AR111 POWER GU10 AR111 POWER GU10 24W, 30 o 24W, 120 o 28W, 30 o Oprawy i systemy szynowe Żarówki LED główego szeregu SCENA CTA SCENA CTA SCENA CTA SCENA LED LEDSTAR XHL E27 32 LEDSTAR XMS E27 33 LEDSTAR XP E27 34 LEDSTAR CLASIC E27 35 LEDSTAR CLASIC E14 35 Żarówki LED G9 SCENA TS 23 SCENA WH1, WH2 23 SCENA WE 23 SCENA MWI 23 SCENA WI 23 SCENA WL1, WL2 23 G9 SL 36 2 Program podstawowy Program podstawowy

5 Zasilacze LED ZP-P050C120-H20TO1 37 Akcesoria montażowe i uchwyty Uchwyt U-3 38 Złączki kablowe Złącze hermetyczne ZH1-3P25 40 ZH2-3P25 40 Części zamienne Moduł LED VARNA 12SC Uchwyt UM Złącze hermetyczne Moduł LED 41 VARNA 18SC 41 obrazkowy obrazkowy Zwieszak linkowy XELENT ZL100 Listwa zaciskowa ZL12P-25S Moduł LED VARNA 24SC Urządzenia zasilające i kontrolujące Akcesoria, komponenty i części zamienne Strona ADQUEN PLUS ADQUEN PLUS ADVIVE PLUS 10 AR111 POWER GU10 30 G9 SL 36 HERMETIC NANO LEDSTAR CLASIC 35 LEDSTAR pro T8 28 LEDSTAR XHL 32 LEDSTAR XMS 33 LEDSTAR XP 34 Listwa ZL12P-25S 40 LUMINAstar Moduł LED VARNA 12SC 41 Moduł LED VARNA 18SC 41 Moduł LED VARNA 24SC 41 PILO LED PILO LED PILO LED SCENA CTA SCENA CTA SCENA CTA SCENA LED SCENA MWI 23 SCENA TS 23 SCENA WE 23 SCENA WH1 23 SCENA WH2 23 SCENA WI 23 SCENA WL1 23 SCENA WL2 23 SCENA WT1 23 SCENA WT2 23 SCENA WX1 23 SCENA WX2 23 SCENA ZL U-3 38 UM-3 39 VARNA S 24 VARNA L 24 VELIA PLUS VELIA PLUS VELIA PLUS VELIA PLUS WALK LED 06 8 WALK LED 12 8 WALK LED 18 8 WALK LED 24 8 XELENT ZL XYLION 60 RN4 18 XYLION 60 RN 18 XYLION 60 FL 18 alfabetyczny Strona Zasilacz LED ZP-P050C120-H20TO1 37 Złącze ZH1-3P25 40 Złącze ZH2-3P Program podstawowy Program podstawowy

6 ADQUEN PLUS Oświetlenie zewnętrzne i przemysłowe Oprawy uliczne Montaż ADQUEN PLUS 100 na wysięgniku poziomym o średnicy 48 60mm za pomocą uchwytu stanowiącego integralną część oprawy, umożliwiającego zmianę kąta nachylenia w zakresie -15 o /+15 o na wysięgniku pionowym o średnicy 48 60mm za pomocą uchwytu stanowiącego integralną część oprawy, umożliwiającego zmianę kąta nachylenia w zakresie -15 o /+15 o ADQUEN PLUS 200 Szyba ze szkła hartowanego osłaniająca soczewkowy układ optyczny ADQUEN PLUS Oprawy uliczne Moc oprawy Źródło światła Układ optyczny Kąt rozsyłu światła Klosz* Barwa światła Wskaźnik Strumień oddawania świetlny barw (CRI) oprawy ** OU-AP ADQUEN PLUS W diody Power LED soczewkowy niesymetryczny 160 x 107 szkło neutralna biała 4000K lm OU-AP ADQUEN PLUS W diody Power LED soczewkowy niesymetryczny 160 x 107 szkło neutralna biała 4000K lm OU-AP ADQUEN PLUS W diody Power LED soczewkowy niesymetryczny 160 x 107 szkło neutralna biała 4000K lm OU-AP ADQUEN PLUS W diody Power LED soczewkowy niesymetryczny 160 x 107 szkło neutralna biała 4000K lm OU-AP ADQUEN PLUS W diody Power LED soczewkowy niesymetryczny 160 x 107 szkło neutralna biała 4000K lm OU-AP ADQUEN PLUS W diody Power LED soczewkowy niesymetryczny 160 x 107 szkło neutralna biała 4000K lm OU-AP ADQUEN PLUS W diody Power LED soczewkowy niesymetryczny 160 x 107 szkło neutralna biała 4000K lm OU-AP ADQUEN PLUS W diody Power LED soczewkowy niesymetryczny 160 x 107 szkło neutralna biała 4000K lm OU-AP ADQUEN PLUS W diody Power LED soczewkowy niesymetryczny 160 x 107 szkło neutralna biała 4000K lm OU-AP ADQUEN PLUS W diody Power LED soczewkowy niesymetryczny 160 x 107 szkło neutralna biała 4000K lm OU-AP ADQUEN PLUS W diody Power LED soczewkowy niesymetryczny 160 x 107 szkło neutralna biała 4000K lm * klosz osłaniający układ optyczny - szyba hartowana ** parametr podawany z tolerancją ± 5% ADQUEN PLUS ADQUEN PLUS 100 ADQUEN PLUS dwuczęściowy korpus z wysokociśnieniowego odlewu aluminiowego, malowany proszkowo klosz - szyba ze szkła hartowanego jednoczęściowy panel LED z diodami Power LED specjalnie zaprojektowana multisoczewka o rozsyle niesymetrycznym, osłaniająca diody Power LED, kąt rozsyłu światła 160 o x 107 o zasilacz LED w dolnej części korpusu uszczelnienie zapewniające ochronę przed zabrudzeniami i wilgocią na poziomie IP 66: - pomiędzy górną i dolną częścią korpusu oprawy - pomiędzy szybą hartowaną a dolną częścią korpusu oprawy blokada zabezpieczająca korpus przed zamknięciem podczas wykonywania zabiegów konserwacyjnych aluminiowy uchwyt umożliwiający regulację kąta nachylenia oprawy w zakresie -15 o / +15 o trójżyłowy przewód zasilający wyprowadzony z oprawy; rekomendowane złącza hermetyczne marki ELGO o nazwie ZH1-3P25 i ZH2-3P25 do podłączenia oprawy do zasilania (brak w komplecie z oprawą) wersja kolorystyczna: popielaty pirytowy (RAL 7040) Ø Ø60 Produkty powiązane 1 2 Opis Przeznaczenie 15 o 15 o 0 o szyba hartowana osłaniająca multisoczewkę o rozyle 160 o x107 o 1 YZ-ZH YZ-ZH Hermetyczne złącze kablowe ZH1-3P25 Hermetyczne złącze kablowe ZH2-3P25 3 polowe o obciążalności 13A, 400V, IP 68, wytrzymałość 2,5 kv (w normalnej temperaturze), odporne na promieniowanie UV, przekrój przewodu (żyły) 2,5mm 2, przekrój izolacji 6,5-12mm do łączenia przewodów elektrycznych dwuczęściowe, 3 polowe o obciążalności 16A, 250V, IP 68, wytrzymałość 2,0 kv (w normalnej temperaturze), do łączenia przewodów elektrycznych odporne na promieniowanie UV, przekrój przewodu (żyły) 2,5mm 2, przekrój izolacji 6,5-12mm 6 Program podstawowy Oprawy drogowe LED Program podstawowy

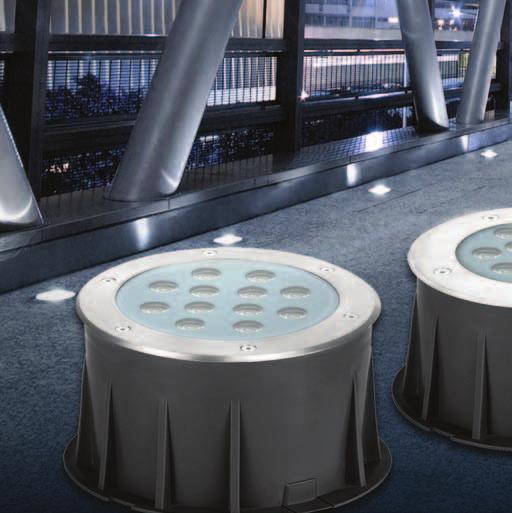

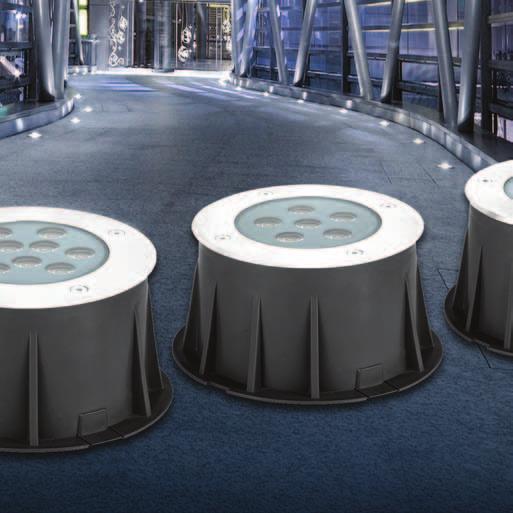

7 WALK LED Oświetlenie zewnętrzne i przemysłowe Oprawy najazdowe Montaż montaż prawidłowy montaż nieprawidłowy Rozsył światła - 30 o w podłożu stałym, przy użyciu kołnierza WALK LED Oprawy najazdowe LED Moc oprawy Źródło światła Klosz Barwa światła Wskaźnik Strumień oddawania świetlny barw (CRI) oprawy * OD-WL WALK LED 06 6W diody Power LED szyba neutralna biała 4000K lm OD-WL WALK LED 12 12W diody Power LED szyba neutralna biała 4000K lm OD-WL WALK LED 18 18W diody Power LED szyba neutralna biała 4000K lm OD-WL WALK LED 24 24W diody Power LED szyba neutralna biała 4000K lm * parametr podawany z tolerancją ± 5% WALK LED 06 WALK LED 24 WALK LED 18 WALK LED 12 WALK LED 06 WALK LED 18 WALK LED 12 Ø200 Ø179 Ø155 Ø125 WALK LED 24 WALK LED korpus z odlewu aluminiowego, użebrowany - dobrze odprowadzający ciepło, malowany proszkowo diody Power LED osłonięte soczewkami o rozsyle symetrycznym - 30 o klosz - szyba ze szkła hartowanego pierścień dociskowy ze stali nierdzewnej uszczelka przymocowana do szyby, zapewniająca wysoki stopień szczelności IP 65 zasilacz LED wewnątrz korpusu oprawy kołnierz z polipropylenu (PP) przewód zasilający wyprowadzony z oprawy wersja kolorystyczna: pierścień - srebrny, korpus i kołnierz - czarny 1500kg (15kN) WALK LED 06, WALK LED 12 dopuszczalny nacisk statyczny Ø225 Ø200 Ø180 Ø150 Produkty powiązane 1 2 Opis Przeznaczenie 1000kg (10kN) WALK LED 18, WALK LED 24 dopuszczalny nacisk statyczny 1 YZ-ZH YZ-ZH Hermetyczne złącze kablowe ZH1-3P25 Hermetyczne złącze kablowe ZH2-3P25 3 polowe o obciążalności 13A, 400V, IP 68, wytrzymałość 2,5 kv (w normalnej temperaturze), odporne na promieniowanie UV, przekrój przewodu (żyły) 2,5mm 2, przekrój izolacji 6,5-12mm do łączenia przewodów elektrycznych dwuczęściowe, 3 polowe o obciążalności 16A, 250V, IP 68, wytrzymałość 2,0 kv (w normalnej temperaturze), do łączenia przewodów elektrycznych odporne na promieniowanie UV, przekrój przewodu (żyły) 2,5mm 2, przekrój izolacji 6,5-12mm 8 Program podstawowy Oprawy drogowe LED Program podstawowy

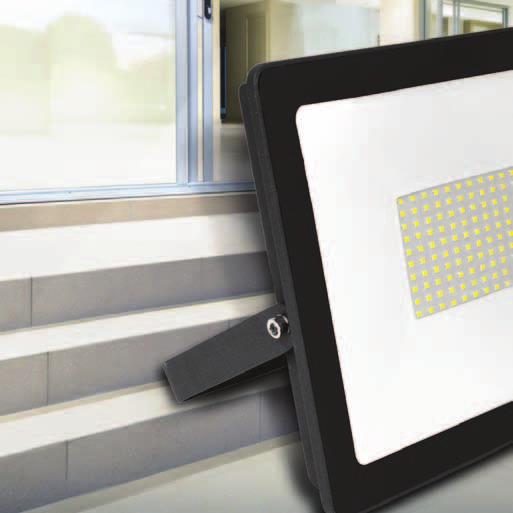

8 ADVIVE PLUS Oświetlenie zewnętrzne i przemysłowe Naświetlacze Montaż montaż na ścianie lub do podłoża stałego odległość od najbliższego oświetlanego obiektu nie mniejsza niż 1m stalowy uchwyt mocujący, stanowiący część oprawy i umożliwiający regulację kąta nachylenia panelu świetlnego ADVIVE PLUS Naświetlacze Moc oprawy Źródło światła Układ optyczny Kąt rozyłu światła Klosz Barwa światła Wskaźnik Strumień oddawania świetlny barw (CRI) oprawy * NL-AVP ADVIVE PLUS 50W diody LED typu SMD odbłyśnikowy symetryczny 120 szyba neutralna biała 4000K lm NL-AVP ADVIVE PLUS 100W diody LED typu SMD odbłyśnikowy symetryczny 120 szyba neutralna biała 4000K lm * parametr podawany z tolerancją ± 5% ADVIVE PLUS, 50W ADVIVE PLUS, 100W ADVIVE PLUS, 100W ADVIVE PLUS, 50W ADVIVE PLUS użebrowana obudowa z odlewu aluminiowego diody LED typu SMD klosz szyba ze szkła hartowanego reflektor z poliwęglanu (PC), kąt rozsyłu światła 120 o zasilacz LED zamocowany wewnątrz obudowy dławnica z uszczelką z wyprowadzonym przewodem zasilającym; rekomendowane złącza hermetyczne marki ELGO o nazwie ZH1-3P25 i ZH2-3P25 do podłączenia oprawy do zasilania (brak w komplecie z oprawą) ruchomy uchwyt mocujący ze stali wersja kolorystyczna: ciemny szary Produkty powiązane 1 2 Opis Przeznaczenie 1 YZ-ZH YZ-ZH Hermetyczne złącze kablowe ZH1-3P25 Hermetyczne złącze kablowe ZH2-3P25 3 polowe o obciążalności 13A, 400V, IP 68, wytrzymałość 2,5 kv (w normalnej temperaturze), odporne na promieniowanie UV, przekrój przewodu (żyły) 2,5mm 2, przekrój izolacji 6,5-12mm do łączenia przewodów elektrycznych dwuczęściowe, 3 polowe o obciążalności 16A, 250V, IP 68, wytrzymałość 2,0 kv (w normalnej temperaturze), do łączenia przewodów elektrycznych odporne na promieniowanie UV, przekrój przewodu (żyły) 2,5mm 2, przekrój izolacji 6,5-12mm Program podstawowy Program podstawowy

9 HERMETIC NANO Oświetlenie zewnętrzne i przemysłowe Oprawy liniowe hermetyczne Montaż nastropowy lub zwieszany, na powierzchniach o normalnej palności, za pomocą dwóch uchwytów mocujących (uchwyty mocujące w komplecie z oprawą; łańcuszki, linki, itp. do zwieszenia oprawy - brak w komplecie) uchwyty mocujące ze stali nierdzewnej HERMETIC NANO Oprawy liniowe hermetyczne HERMETIC NANO Przeznaczone do tub LED Klosz poliwęglan (PC) IK 10 OP-HN HERMETIC NANO PC, przezroczysty HERMETIC NANO (120) 1) 65 (70) 2) Klosz Rekomendowane źródło światła LED marki ELGO (brak w komplecie) Typ Długość Moc Trzonek Zasilanie Klosz NANO LED T mm 2 x 18W G13 jednostronne NANO PC LEDstar pro T mm 2 x 18W G13 jednostronne szklany z powłoką mleczną z tworzywa 1) wymiar główny dotyczy obudowy; wymiar obudowy z zamkami podany został w nawiasie jako drugi 2) wymiar główny dotyczy obudowy; wymiar obudowy z uchwytami mocującymi podany został w nawiasie jako drugi HERMETIC NANO oprawy HERMETIC NANO przeznaczone są do dwóch tub LED T8 z trzonkiem G13, wyposażonych w wewnętrzny jednostronny układ zasilania; rekomendowane tuby LED marki ELGO o nazwie NANO LED T8 i LEDstar pro T8 (brak w komplecie) obudowa z tworzywa ABS klosz przezroczysty z poliwęglanu (PC), wewnętrznie ryflowany specjalna uszczelka w obudowie zapewniająca wysoki stopień szczelności IP 65 zamki z tworzywa ABS, dociskające klosz do obudowy dławnica z uszczelką do wprowadzenia przewodu zasilającego wysoki współczynnik ochrony przed zewnętrznymi uderzeniami mechanicznymi - IK 10 dla klosza wersja kolorystyczna: szary HERMETIC NANO z tubami NANO LED T8 marki ELGO HERMETIC NANO z tubami LEDstar pro T8 marki ELGO 12 Program podstawowy 2018 Oświetlenie zewnętrzne i przemysłowe Oprawy parkowe i ogrodowe Program podstawowy

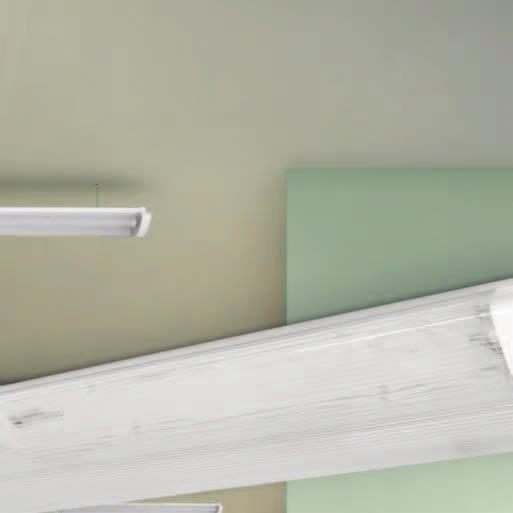

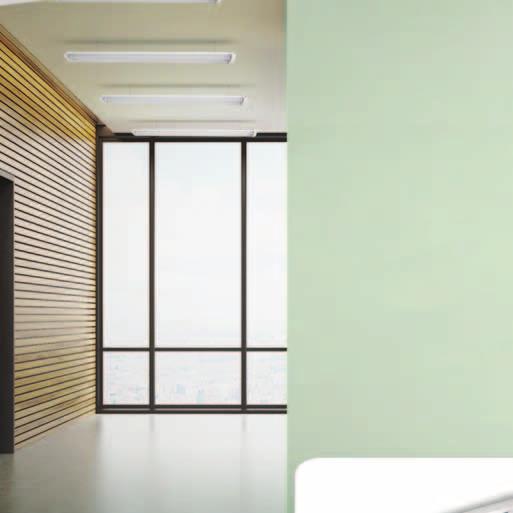

10 LUMINAstar Oświetlenie wewnętrzne, biurowe i dekoracyjne Oprawy liniowe Montaż nastropowy, bezpośrednio na powierzchniach o normalnej palności zwieszany na zwieszakach linkowych (zwieszaki linkowe - brak w komplecie) LUMINAstar Przeznaczone do tub LED LUMINAstar Oprawy liniowe z kloszem Klosz OB-LMS LUMINAstar PS, przezroczysty LUMINAstar Rekomendowane źródło światła LED marki ELGO (brak w komplecie) Typ Długość Moc Trzonek Zasilanie Klosz NANO LED T mm 2 x 18W G13 jednostronne NANO PC LEDstar pro T mm 2 x 18W G13 jednostronne szklany z powłoką mleczną z tworzywa LUMINAstar z tubami LEDstar pro T8 marki ELGO LUMINAstar oprawy LUMINAstar przeznaczone są do dwóch tub LED T8 z trzonkiem G13, wyposażonych w wewnętrzny jednostronny układ zasilania; rekomendowane tuby LED marki ELGO o nazwie NANO LED T8 i LEDstar pro T8 (brak w komplecie) podstawa z blachy stalowej, malowana proszkowo klosz przezroczysty z polistyrenu (PS), ryflowany na zewnątrz boczki z ABS wersja kolorystyczna: LUMINAstar z tubami NANO LED T8 marki ELGO boczki - sprężynujące, uchylne Program podstawowy Oprawy rastrowe drogowe LED i Oprawy rastrowe Program podstawowy

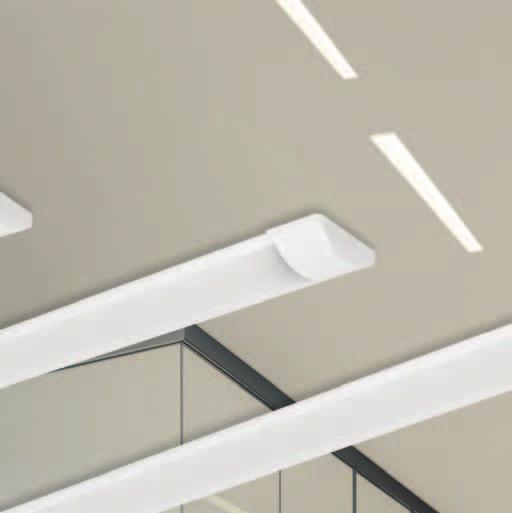

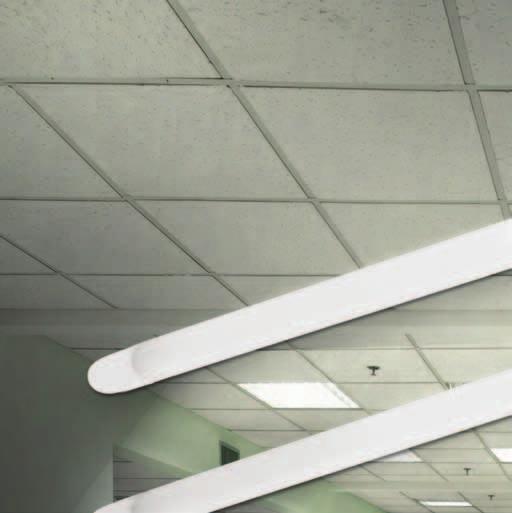

11 PILO LED Oświetlenie wewnętrzne, biurowe i dekoracyjne Oprawy liniowe Montaż PILO LED 60 na suficie lub na ścianie, na powierzchniach o normalnej palności za pomocą dwóch uchwytów mocujących (uchwyty mocujące w komplecie z oprawą ) uchwyty mocujące ze stali nierdzewnej PILO LED 120 zwieszany, na powierzchniach o normalnej palności, za pomocą dwóch uchwytów mocujących (uchwyty mocujące w komplecie z oprawą; łancuszki, linki, itp. do zwieszenia oprawy - brak w komplecie) uchwyty mocujące ze stali nierdzewnej PILO LED 150 PILO LED Oprawy liniowe Moc oprawy Źródło światła Klosz Barwa światła Wskaźnik Strumień oddawania świetlny barw (CRI) oprawy * OB-PL PILO LED 60 16W diody LED typu SMD PC, mleczny neutralna biała 4000K > lm OB-PL PILO LED W diody LED typu SMD PC, mleczny neutralna biała 4000K > lm OB-PL PILO LED W diody LED typu SMD PC, mleczny neutralna biała 4000K > lm * parametr podawany z tolerancją ± 5% PILO LED 60 PILO LED PILO LED 120 podstawa z poliwęglanu (PC) dwurzędowy moduł liniowy z diodami LED typu SMD klosz mleczny z poliwęglanu (PC) zintegrowany z podstawą oprawy boczki z polipropylenu (PP) zasilacz LED zamocowany wewnątrz oprawy przewód zasilający wyprowadzony z oprawy wersja kolorystyczna: PILO LED 150 niewielka szerokość i wysokość opraw Program podstawowy 2018 Oprawy przemysłowe LED Program podstawowy

12 XYLION Oświetlenie wewnętrzne, biurowe i dekoracyjne Panele i ramki LED sufitowe XYLION 60 FL, 30W-60W (± 5%) XYLION 60 RN4 - w kasetonowych sufitach podwieszanych o module 600 x 600mm zasilacz LED w komplecie z oprawą XYLION 60 RN- w kasetonowych sufitach podwieszanych o module 600 x 600mm przewód z gniazdem do połączenia zasilacza LED w komplecie z oprawą XYLION 60 FL- w kasetonowych sufitach podwieszanych o module 600 x 600mm przewód z gniazdem do połączenia zasilacza LED w komplecie z oprawą XYLION 60 RN, 30W-60W (± 5%) XYLION 60 RN4, 40W (± 5%) XYLION 60 RN4 Panele LED sufitowe Moc oprawy * Źródło światła Klosz Barwa światła Wskaźnik oddawania barw (CRI) Strumień świetlny oprawy * Klasa ochronności ** OS-XY6RN4-40 XYLION 60 RN4 40W diody LED typu SMD PC, mleczny neutralna biała 4000K lm II * parametr podawany z tolerancją ± 5% ** klasa ochronności dla ramki LED - III Zasilacz LED w komplecie Moce od 30W do 60W XYLION 60 RN, XYLION 60 FL Panele LED sufitowe Moc oprawy * / *** Źródło światła Klosz Barwa światła Wskaźnik oddawania barw (CRI) Strumień świetlny oprawy * Klasa ochronności ** OS-XY60RN-40 XYLION 60 RN 30W - 60W* diody LED typu SMD PP, mleczny neutralna biała 4000K lm III OS-XY60FL-40 XYLION 60 FL 30W - 60W* diody LED typu SMD PP, mleczny neutralna biała 4000K lm III * parametr podawany z tolerancją ± 5% / *** moc oprawy w zależności od zastosowanego zasilacza stałoprądowego LED; przy zastosowaniu rekomendowanego zasilacza LED marki BRILUM o nazwie ZP-P050C120-H20T01 moc oprawy wynosi 40W (± 5%), strumień świetlny oprawy wynosi 3600 lm (± 5%) ** klasa ochronności dla ramki LED Zasilacz LED brak w komplecie brak w komplecie XYLION XYLION 60 RN4, 40W (± 5%) ramka LED XYLION 60 RN XYLION 60 RN XYLION 60FL ramka XYLION 60 RN4 - moc 40W (± 5%) (zasilacz LED w komplecie z oprawą) ramki XYLION 60 RN i XYLION 60 FL - moce 30W- 60W (± 5%), w zależności od zastosowanego zasilacza LED (zasilacz LED brak w komplecie) ramka z profili aluminiowych, malowanych proszkowo diody LED typu SMD umiejscowione w każdym boku ramki klosz mleczny z poliwęglanu (PC) w ramkach XYLION 60 RN4 klosz mleczny z polipropylenu (PP) w ramkach XYLION 60 RN i XYLION 60 FL wersja kolorystyczna: XYLION 60 RN, 30W-60W (± 5%) ramka LED 575 Produkty powiązane XYLION 60 FL, 30W-60W (± 5%) ramka LED Mode Opis Przeznaczenie 1 ZS-050C20-12 ZP-P050C120-H20T01 klasa izolacji II, klasa szczelności obudowy IP 20; parametry wyjściowe: prąd wyjściowy 1,2A, napięcie 27 42V DC, obciążenie znamionowe 50W; parametry wejściowe: V AC, 50/60Hz, cos φ - 0,9 rekomendowany do opraw: XYLION 60 RN, 40W i XYLION 60 FL, 40W Program podstawowy Oprawy rastrowe drogowe LED i Oprawy rastrowe Program podstawowy

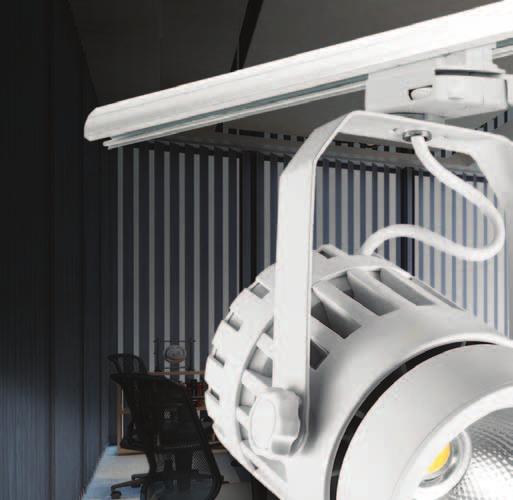

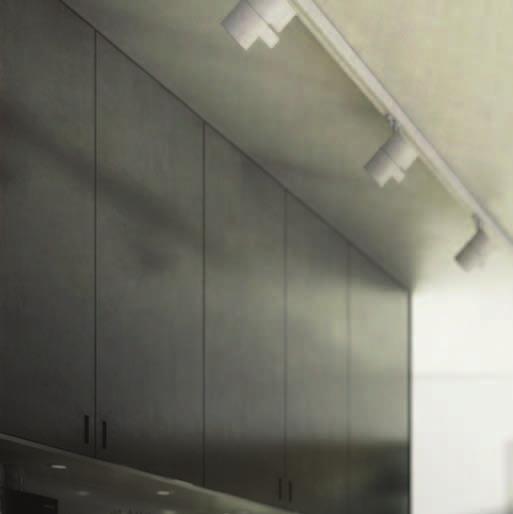

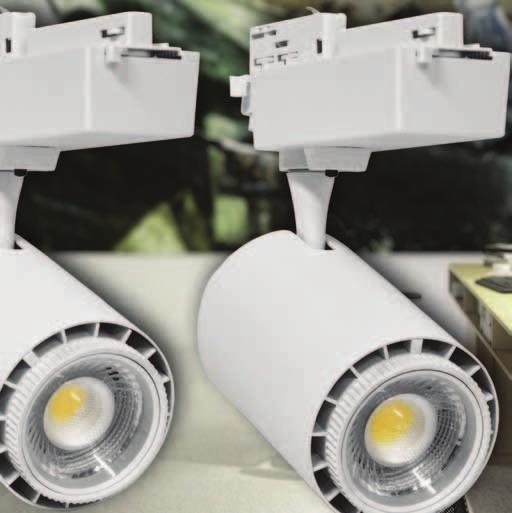

13 SCENA CTA Oświetlenie wewnętrzne, biurowe i dekoracyjne Oprawy i systemy szynowe Regulacja kąta świecenia oprawy Regulowany kąt rozsyłu 20 o 60 o Regulowana barwa światła od 3000K do 6000K 20 o 60 o 20 o 60 o płynne ustawienie kąta rozsyłu światła od 20 o do 60 o maksymalny kąt rozsyłu światła minimalny kąt rozsyłu światła Możliwość ustawienia barwy światła SCENA CTA 18 SCENA CTA 35 SCENA CTA 45 barwa światła ciepła biała, 3000K barwa światła neutralna biała, 4000K barwa światła dzienna biała, 6000K Montaż nastropowy za pomocą trójfazowego szynoprzewodu SCENA TS, mocowanie oprawy w szynoprzewodzie przy użyciu adaptora stanowiącego część oprawy, w odległości nie mniejszej niż 0,5m od najbliższego oświetlanego obiektu (szynoprzewody - brak w komplecie) zwieszany - montaż szynoprzewodów SCENA TS na zwieszakach linkowych SCENA ZL150 (zwieszaki linkowe - brak w komplecie) regulacja w pionie i w poziomie SCENA CTA obudowa oraz użebrowany wewnętrzny radiator z aluminium nowoczesna dioda LED typu COB obrotowe obręcze z tworzywa sztucznego z obsadzoną soczewką z polimetakrylanu metylu (PMMA) aluminiowy odbłyśnik o symetrycznym rozsyle światłości, kąt rozsyłu światła od 20 o do 60 o - regulowany przełącznik do regulacji barwy światła - od 3000K do 6000K zasilacz LED wewnątrz obudowy wersja kolorystyczna: obrotowe obręcze z obsadzoną soczewką, umożliwiają zmianę kąta rozsyłu w zakresie od 20 o do 60 o SCENA CTA Oprawy szynowe Moc oprawy Źródło światła Kąt rozsyłu światła Soczewka Barwa światła Wskaźnik oddawania Strumień świetlny Kolor barw (CRI) oprawy * obudowy OB-SCTA18-00 SCENA CTA 18 18W dioda LED typu COB PMMA neutralna biała 4000K > lm OB-SCTA35-00 SCENA CTA 35 35W dioda LED typu COB PMMA neutralna biała 4000K > lm OB-SCTA45-00 SCENA CTA 45 45W dioda LED typu COB PMMA neutralna biała 4000K > lm * parametr podawany z tolerancją ± 5% SCENA CTA 18 SCENA CTA 35 SCENA CTA włącznik suwakowy do ustawiania barwy światła Program podstawowy Oprawy rastrowe drogowe LED i Oprawy rastrowe Program podstawowy

14 SCENA LED 35 Elementy do systemu szynowego SCENA SCENA LED Elementy do systemu szynowego SCENA Rodzaj elementu Kolor Szynoprzewód 1m Szynoprzewód 2m Przyłącze elektryczne szynoprzewodu, lewe Przyłącze elektryczne szynoprzewodu, prawe 1 ST-SCETS1-10 SCENA TS ST-SCETS2-10 OB-SCEWH1-11 OB-SCEWH2-11 SCENA TS SCENA WH1 SCENA WH2 3 ST-SCEWE0-10 SCENA WE Zaślepka szynoprzewodu 4 OB-SCEMWI-10 SCENA MWI Łącznik szynoprzewodów mini 5 ST-SCEWI0-10 SCENA WI Łącznik szynoprzewodów klosz - szyba ze szkła hartowanego 6 ST-SCEWL1-10 SCENA WL1 Łącznik szynoprzewodów, lewy aluminiowy odbłyśnik o symetrycznym rozsyle światłości, kąt rozsyłu światła 15 6 ST-SCEWL2-10 SCENA WL2 Łącznik szynoprzewodów, prawy 7 ST-SCEWT1-10 SCENA WT1 Łącznik szynoprzewodów, lewy 7 ST-SCEWT2-10 SCENA WT2 Łącznik szynoprzewodów, prawy 8 ST-SCEWX1-10 SCENA WX1 Łącznik szynoprzewodów, lewy 8 ST-SCEWX2-10 SCENA WX2 Łącznik szynoprzewodów, prawy 9 OB-SCEZL1-10 SCENA ZL150 Zwieszak linkowy do szynoprzewodu, długość 150cm użebrowana obudowa z odlewu aluminiowego, malowana proszkowo 265 nowoczesna dioda LED typu COB 161 zasilacz LED wewnątrz obudowy wersja kolorytyczna: Montaż 106 zwieszany - montaż szynoprzewodów SCENA TS na zwieszakach linkowych SCENA ZL150 (zwieszaki linkowe - brak w komplecie) Przykładowy schemat połączeń, wersja kolorystyczna biała SCENA WL2 SCENA WT1 SCENA WL1 SCENA Wl1 SCENA WT2 nastropowy za pomocą trójfazowego szynoprzewodu SCENA TS, mocowanie oprawy w szynoprzewodzie przy użyciu adaptora (szynoprzewody - brak w komplecie) uchwyt stalowy umożliwiający regulację położenia oprawy w pionie i w poziomie SCENA LED 35 SCENA Wl1 SCENA WL1 Moc oprawy Źródło światła Kąt rozsyłu światła Klosz Barwa światła Wskaźnik oddawania barw (CRI) Strumień świetlny oprawy * Kolor obudowy OB-SCE SCENA LED 35 35W dioda LED typu COB 15 szyba neutralna biała 4000K lm Program podstawowy 2018 SCENA WX1 uziemienie Oprawy szynowe Sposób zasilania i łączenia szynoprzewodów trójfazowych SCENA TS SCENA MWI SCENA WI SCENA WE Oświetlenie wewnętrzne, biurowe i dekoracyjne Oprawy i systemy szynowe SCENA WL2 SCENA MWI SCENA WH1 * parametr podawany z tolerancją ± 5% 22 SCENA WX2 SCENA WH2 Oświetlenie wewnętrzne, biurowe i dekoracyjne Oprawy i systemy szynowe Program podstawowy

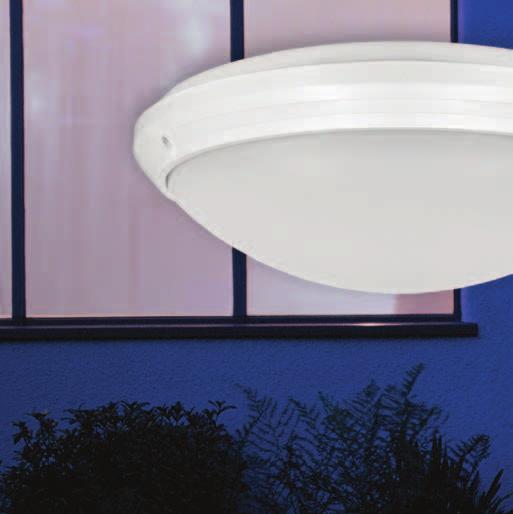

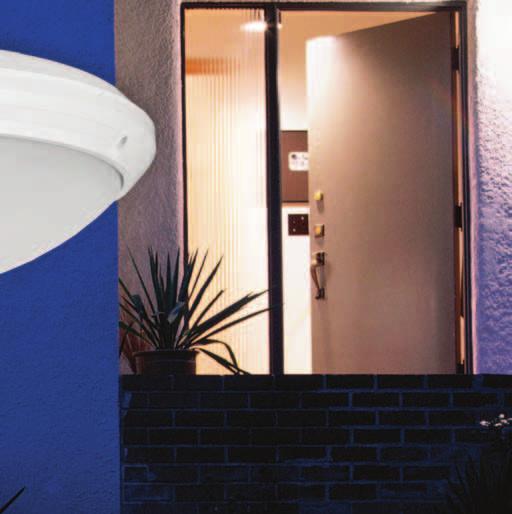

15 VARNA S, VARNA L Oświetlenie wewnętrzne, biurowe i dekoracyjne Plafoniery Montaż na ścianie lub na suficie za kołków rozporowych z wkrętami mocowanie do podłoża o normalnej palności VARNA S VARNA S, VARNA L Plafoniery Klosz Stopień ochrony Mikrofalowy czujnik ruchu Źródło światła (brak w komplecie) Typ Moc Trzonek PF-VS1E27-10 VARNA S PS, opal IP65-1 x żarówka tradycyjna / 1 x żarówka kompaktowa / 1 x żarówka LED max 1x15W E27 PF-VL2E27-10 VARNA L PS, opal IP65-2 x żarówka tradycyjna / 2 x żarówka kompaktowa / 2 x żarówka LED max 2x18W E27 PF-VSRE27-10 VARNA S PS, opal IP65 z czujnikiem ruchu 1 x żarówka tradycyjna / 1 x żarówka kompaktowa / 1 x żarówka LED max 1x15W E27 PF-VLRE27-10 VARNA L PS, opal IP65 z czujnikiem ruchu 2 x żarówka tradycyjna / 2 x żarówka kompaktowa / 2 x żarówka LED max 2x18W E27 VARNA L Do żarówek z trzonkiem E27 Do modułów LED Wersje z czujnikiem ruchu VARNA S, VARNA L Klosz Plafoniery LED Stopień ochrony Mikrofalowy czujnik ruchu Moduły LED VARNA marki ELGO (w komplecie) Typ * Moc Barwa świata Wskaznik oddawania barw (CRI) Strumień świetlny modułu LED ** PF-VS VARNA S PS, opal IP65 - moduł LED VARNA 12SC 12W neutralna biała 4000K lm PF-VL VARNA L PS, opal IP65 - moduł LED VARNA 18SC 18W neutralna biała 4000K lm PF-VL VARNA L PS, opal IP65 - moduł LED VARNA 24SC 24W neutralna biała 4000K lm PF-VSR VARNA S PS, opal IP65 z czujnikiem ruchu moduł LED VARNA 12SC 12W neutralna biała 4000K lm PF-VLR VARNA L PS, opal IP65 z czujnikiem ruchu moduł LED VARNA 18SC 18W neutralna biała 4000K lm PF-VLR VARNA L PS, opal IP65 z czujnikiem ruchu moduł LED VARNA 24SC 24W neutralna biała 4000K lm * moduły LED marki ELGO można bardzo łatwo wymienić w oprawie; przytwierdzane są do podstawy za pomocą magnesu ** parametr podawany z tolerancją ± 5% VARNA S, VARNA L VARNA S 91 VARNA L plafoniery VARNA S i VARNA L oferowane są w wersjach: - do żarówek tradydyjnych, żarówek kompaktowych i żarówek LED z trzonkiem E27 (brak w komplecie), dostępne w opcji z mikrofalowyn\m czujnikiem ruchu - z wymiennymi modułami LED ze zintegrowanym zasilaczem LED (w komplecie z oprawą), dostępne w opcji z mikrofalowym czujnikiem ruchu; moduł LED mocowany do podstawy za pomocą magnesu podstawa z ABS klosz opal z polistyrenu (PS) ramka dociskająca klosz do podstawy z ABS specjalna uszczelka zapewniająca wysoki stopień szczelności IP 65 gumowy przepust do wprowadzenia przewodu zasilającego wersja kolorystyczna: VARNA S, VARNA L do jednej lub dwóch żarówek tradycyjnych, kompaktowych i LED VARNA S, VARNA L z wymiennym modułem LED Produkty powiązane Opis Przeznaczenie 1 ML-12VA14-40 Moduł LED VARNA 12SC 12W, 4000K, 1050 lm (± 5%), CRI 80, soczewkowy symetryczny układ optyczny, kąt rozsyłu 170 o do plafonier VARNA S 2 ML-18VA19-40 Moduł LED VARNA 18SC 18W, 4000K, 1650 lm (± 5%), CRI 80, soczewkowy symetryczny układ optyczny, kąt rozsyłu 170 o do plafonier VARNA L 3 ML-24VA23-40 Moduł LED VARNA 24SC 24W, 4000K, 2150 lm (± 5%), CRI 80, soczewkowy symetryczny układ optyczny, kąt rozsyłu 170 do plafonier VARNA L 24 Program podstawowy Plafoniery LED Program podstawowy

16 VELIA PLUS Oświetlenie wewnętrzne, biurowe i dekoracyjne Oprawy podszafkowe Montaż VELIA PLUS 03 na zewnętrznej powierzchni mebli za pomocą kątowych uchwytów montażowych na ścianie, za pomocą kątowych uchwytów montażowych kątowe uchwyty montażowe z poliwęglanu VELIA PLUS 06 VELIA PLUS 09 na zewnętrznej powierzchni mebli za pomocą prostych uchwytów montażowych na ścianie za pomocą prostych uchwytów montażowych proste uchwyty montażowe z poliwęglanu VELIA PLUS 12 Poliwęglan (PC) możliwość łączenia opraw w linie za pomocą specjalnego łącznika maksymalna moc opraw połączonych w linie nie powinna przekraczać 150W zaślepione i otwarte gniazdo łącznika łącznik z poliwęglanu (PC) Akcesoria w komplecie z oprawą VELIA PLUS obudowa z poliwęglanu (PC) diody LED typu SMD klosz mleczny z poliwęglanu (PC) boczki z poliwęglanu (PC) gniazdo do podłączenia przewodu zasilającego gniazdo łącznika z zaślepką, do łączenia opraw w linie świetlne zasilacz LED wewnątrz obudowy przewód zasilający o długości 1500mm (w komplecie z oprawą) akcesoria do montażu i łączenia opraw w linie (w komplecie z oprawą) wersja kolorystyczna: wyłącznik zamocowany na obudowie gniazdo do podłączenia przewodu zasilającego przewód zasilający (1500mm) uchwyty montażowe kątowe uchwyty montażowe proste kołki rozporowe i wkręty łącznik do łączenia w linie zaślepka gniazda łącznika VELIA PLUS Oprawy podszafkowe LED VELIA PLUS Moc oprawy Źródło światła Klosz Barwa światła Wskaźnik oddawania barw (CRI) Strumień świetlny oprawy * OM-VP VELIA PLUS 03 4W diody LED typu SMD PC, mleczny neutralna biała 4000K lm OM-VP VELIA PLUS 06 8W diody LED typu SMD PC, mleczny neutralna biała 4000K lm OM-VP VELIA PLUS 09 10W diody LED typu SMD PC, mleczny neutralna biała 4000K lm OM-VP VELIA PLUS 12 14W diody LED typu SMD PC, mleczny neutralna biała 4000K lm * parametr podawany z tolerancją ± 5% VELIA PLUS VELIA PLUS niewielka szerokość i wysokość oprawy VELIA PLUS Program podstawowy Plafoniery LED Program podstawowy

17 LEDstar pro T8 Źródła światła LED Tuby LED Etykiety efektywności energetycznej LEDstar pro T8-06 klasa efektywności energetycznej A+ Ec - 9kWh/1000h LEDstar pro T8-12 klasa efektywności energetycznej A+ Ec - 18kWh/1000h LEDstar pro T8-15 klasa efektywności energetycznej A+ Ec - 22kWh/1000h LEDstar pro T8, 60cm Zasilanie jednostronne LEDstar pro T8, 120cm 165V 265V AC 50/60Hz Bezpieczeństwo użytkowania: brak napięcia na pinach niezasilanego trzonka LEDstar pro T8, 150cm Klosz szklany z powłoką z tworzywa, mleczny, matowy LEDstar pro T8 Tuby LED Moc źródła Długość źródła Zasilanie Typ Kąt rozsyłu diod LED światła Trzonek Klosz Barwa światła Wskaźnik Strumień oddawania świetlny barw (CRI) źródła * jednostronne SMD 270 G13 szkło neutralna biała 4000K lm TL-LSP LEDstar pro T8-06 9W 590 mm TL-LSP LEDstar pro T8-06 9W jednostronne SMD 270 G13 szkło dzienna biała 6000K lm TL-LSP LEDstar pro T W jednostronne SMD 270 G13 szkło neutralna biała 4000K lm 1199 mm TL-LSP LEDstar pro T W jednostronne SMD 270 G13 szkło dzienna biała 6000K lm TL-LSP LEDstar pro T W jednostronne SMD 270 G13 szkło neutralna biała 4000K lm 1499 mm TL-LSP LEDstar pro T W jednostronne SMD 270 G13 szkło dzienna biała 6000K lm * parametr podawany z tolerancją ± 5% LEDstar pro T8 LEDstar pro T elementami emitującymi światło w tubach LEDstar pro T8 są diody LED typu SMD LEDstar pro T8-12 klosz szklany z powłoką mleczną z tworzywa okrągły przekrój klosza, na wzór tradycyjnej świetlówki liniowej T8 szeroki kąt rozsyłu światła 270 o płytka drukowana z diodami LED, osadzona wewnątrz klosza wzdłuż całej jego długości wewnętrzny, jednostronny układ zasilania, umożliwiający zasilanie bezpośrednio z sieci prądu przemiennego o napięciu 230V, bez konieczności stosowania zasilacza zewnętrznego bezpieczeństwo użytkowania - brak napięcia na pinach niezasilanego trzonka trzonki G13 z poliwęglanu (PC), stałe, białe LEDstar pro T szeroki kąt rozsyłu światła 270 o Program podstawowy Program podstawowy

18 AR111 POWER GU10 Źródła światła LED Żarówki LED AR111 Etykiety efektywności energetycznej AR111 POWER GU10 klasa efektywności energetycznej A+ Ec - 24kWh/1000h AR111 POWER GU10 klasa efektywności energetycznej A+ Ec - 28kWh/1000h Duże moce: 24W 28W AR111 POWER GU10 Żarówki LED AR111 Moc Typ Kąt rozsyłu źródła diod LED światła Trzonek Klosz Barwa światła Wskaźnik Strumień oddawania świetlny Kolor barw (CRI) źródła * ZL-AG424T-90 AR111 POWER GU10 24W SMD 30 GU10 PC, soczewkowy ryflowany neutralna biała 4000K > lm srebrny ZL-AG424F-90 AR111 POWER GU10 24W SMD 120 GU10 PC, mleczny neutralna biała 4000K > lm srebrny * parametr podawany z tolerancją ± 5% 24W AR111 POWER GU10, 30 o srebrny 24W AR111 POWER GU10,120 o srebrny AR111 POWER GU10 Żarówki LED AR111 Moc Typ Kąt rozsyłu źródła diod LED światła Trzonek Klosz Barwa światła Wskaźnik Strumień oddawania świetlny Kolor barw (CRI) źródła obudowy ZL-AG428T-90 AR111 POWER GU10 28W COB 30 GU10 PC, soczewkowy ryflowany neutralna biała 4000K > lm srebrny * parametr podawany z tolerancją ± 5% 28W AR111 POWER GU10, 30 o srebrny AR111 POWER GU10 z diodami SMD AR111 POWER GU10 z diodą COB Ø111 Ø111 AR111 POWER GU10 oświetlenie kierunkowe - 30 o, klosz soczewkowy, ryflowany elementami emitującymi światło w źródłach AR111 POWER LED są diody LED typu SMD lub dioda LED typu COB klosz soczewkowy, ryflowany z poliwęglanu (PC) w źródłach o kącie rozsyłu 30 o oraz mleczny z poliwęglanu (PC) w źródłach o kącie rozsyłu 120 o obudowa: górna część z aluminium, dolna część z tworzywa sztucznego trzonek GU10 zasilanie bezpośrednio z sieci prądu przemiennego o napięciu 230V wersja kolorystyczna: srebrny oświetlenie kierunkowe - 30 o, klosz soczewkowy, ryflowany oświetlenie ogólne o, klosz mleczny Program podstawowy Program podstawowy

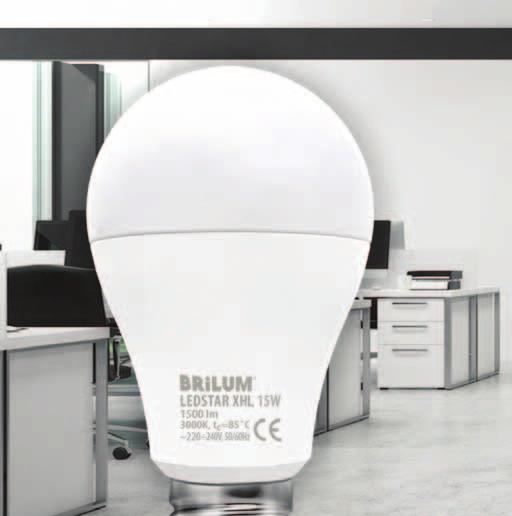

19 Strumień światła 1500lm Z mikrofalowym czujnikiem ruchu i zmierzchu LEDSTAR XHL LEDSTAR XMS LEDSTAR XHL LEDSTAR XMS elementami emitującymi światło w źródłach LEDSTAR XHL są diody LED typu SMD klosz z poliwęglanu (PC), mleczny obudowa dwuwarstwowa - aluminiowy wkład pokryty na zewnątrz warstwą z poliwęglanu (PC); obudowa pełni rolę radiatora skutecznie odprowadzającego ciepło emitowane przez diody LED trzonek E27 zasilanie bezpośrednio z sieci prądu przemiennego o napięciu 230V wersja kolorystyczna: Ø elementami emitującymi światło w źródłach LEDSTAR XMS są diody LED typu SMD klosz z poliwęglanu (PC), mleczny obudowa dwuwarstwowa - aluminiowy wkład pokryty na zewnątrz warstwą z poliwęglanu (PC); obudowa pełni rolę radiatora skutecznie odprowadzającego ciepło emitowane przez diody LED wbudowany mikrofalowy czujnik ruchu i zmierzchu trzonek E27 zasilanie bezpośrednio z sieci prądu przemiennego o napięciu 230V wersja kolorystyczna: Ø70m 122 Etykiety efektywności energetycznej LEDSTAR XHL klasa efektywności energetycznej A+ Ec - 15kWh/1000h Etykiety efektywności energetycznej LEDSTAR XMS klasa efektywności energetycznej A+ Ec - 9kWh/1000h Mikrofalowy czujnik ruchu i zmierzchu próg czułości zmierzchowej: 18 lx (natężenie światła, przy którym żarówka z czujnikiem załącza się) kąt detekcji ruchu: 180 o / 360 o czas świecenia: 27s strefa działania: od 4m do 5m (promień) 4m - 5m 180 o 2,5m 4m - 5m 180 o LEDSTAR XHL Żarówki LED Moc Typ Kąt rozsyłu źródła diod LED światła Trzonek Klosz Barwa światła Wskaźnik Strumień oddawania świetlny Kolor barw (CRI) źródła obudowy ZL-XHL LEDSTAR XHL 15W SMD 240 E27 PC, mleczny ciepła biała 3000K lm LEDSTAR XMS Żarówki LED głównego szeregu Moc Typ Kąt rozsyłu źródła diod LED światła Trzonek Klosz Barwa światła Wskaźnik Strumień oddawania świetlny Kolor barw (CRI) źródła obudowy ZL-XMS LEDSTAR XMS 9W SMD 180 E27 PC, mleczny neutralna biała 4000K lm Źródła światła LED Żarówki LED głównego szeregu Źródła światła LED Żarówki LED głównego szeregu 32 Program podstawowy Program podstawowy

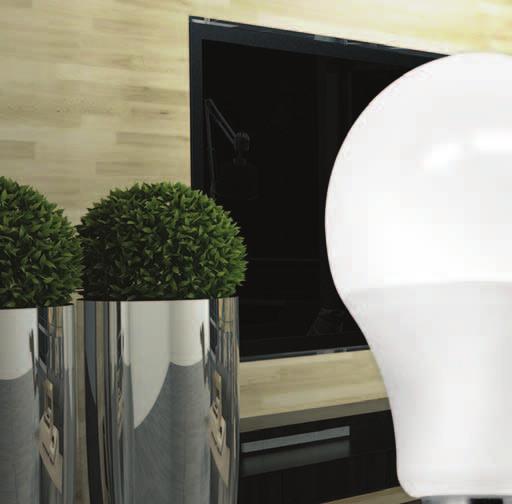

20 LEDSTAR XP LEDSTAR CLASIC E27, 9W LEDSTAR CLASIC E14, 5W LEDSTAR XP LEDSTAR CLASIC 5W 9W elementami emitującymi światło w źródłach LEDSTAR XP są diody LED typu SMD klosz mleczny z poliwęglanu (PC) obudowa dwuwarstwowa - aluminiowy wkład pokryty na zewnątrz warstwą z poliwęglanu (PC); obudowa pełni rolę radiatora skutecznie odprowadzającego ciepło emitowane przez diody LED trzonek E27 zasilanie bezpośrednio z sieci prądu przemiennego o napięciu 230V wersja kolorystyczna: Ø elementami emitującymi światło w źródłach LEDSTAR CLASIC są diody typu LED Filament ukształtowane na wzór włókien żarowych bańka szklana, przezroczysta trzonek E27 w źródłach LEDSTAR CLASIC E27 oraz E14 w źródłach LEDSTAR CLASIC E14 zasilanie bezpośrednio z sieci prądu przemiennego o napięciu 230V LEDSTAR CLASIC E27, 9W Ø Etykiety efektywności energetycznej LEDSTAR XP klasa efektywności energetycznej A+ Ec - 20kWh/1000h Etykiety efektywności energetycznej LEDSTAR CLASIC z trzonkiem E27, 9W klasa efektywności energetycznej A+ Ec - 9kWh/1000h LEDSTAR CLASIC z trzonkiem E14, 5W klasa efektywności energetycznej A++ Ec - 5kWh/1000h LEDSTAR CLASIC E14, 5W Ø35 98 LEDSTAR XP Żarówki LED Moc źródła Typ diod LED Kąt rozsyłu światła Trzonek Klosz Barwa światła Wskaźnik Strumień oddawania świetlny barw (CRI) źródła Kolor obudowy ZL-LSXP20-00 LEDSTAR XP 20W SMD 200 E27 PC, mleczny ciepła biała 3000K lm ZL-LSXP20-01 LEDSTAR XP 20W SMD 200 E27 PC, mleczny neutralna biała 4000K lm LEDSTAR CLASIC Żarówki LED FILAMENT Moc źródła Typ diod LED Kąt rozsyłu światła Trzonek Klosz Barwa światła Wskaźnik Strumień oddawania świetlny barw (CRI) źródła ZL-FE LEDSTAR CLASIC 9W LED Filament 360 E27 bańka szklana, przezroczysta ciepła biała 3000K > lm ZL-FE LEDSTAR CLASIC 5W LED Filament 360 E14 bańka szklana, przezroczysta ciepła biała 3000K > lm Źródła światła LED Żarówki LED głównego szeregu Źródła światła LED Żarówki LED głównego szeregu 34 Program podstawowy Program podstawowy

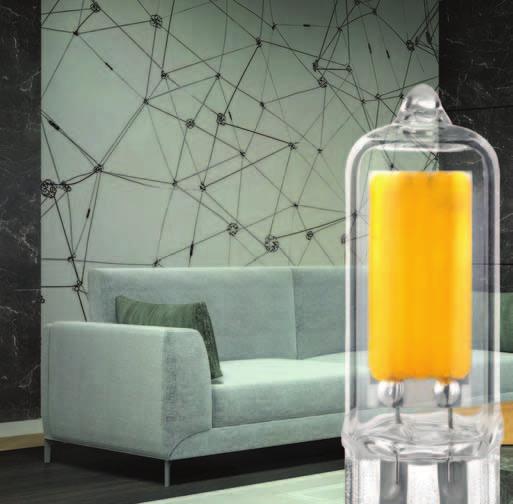

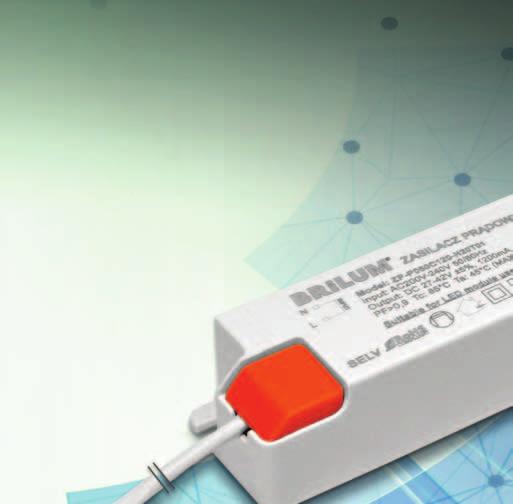

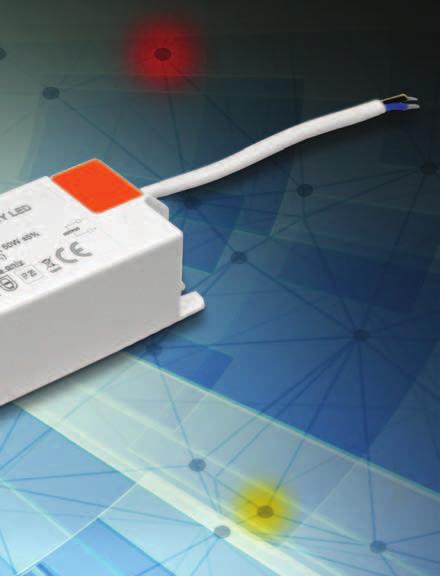

21 Klosz szklany ZP - P050C120 - H20T01 G9 SL G9 SL ZP-P050C120-H20TO1 elementem emitującym światło w źródłach G9 SL jest dioda LED typu COB klosz szklany, przezroczysty trzonek G9 zasilanie bezpośrednio z sieci prądu przemiennego o napięciu 230V zasilacz stałoprądowy do źródeł LED pozycja pracy: dowolna obudowa z poliwęglanu (PC) klasa szczelności: IP 20 klasa ochronności: II Etykiety efektywności energetycznej G9 SL klasa efektywności energetycznej A++ Ec - 2kWh/1000h przekrój przewodów wejściowych: 1mm 2 przewód wyściowy: zakończony gniazdem DC 2,1 x 5,5mm montaż: wewnątrz budynków, na powierzchniach normalnie palnych, a także w oprawach hermetycznych stosowanych na zewnątrz obiektów dedykowany do opraw wnętrzowych, m.in. paneli LED marki BRILUM o nazwie XELENT oraz ramek LED o nazwie XYLION 60 RN i XYLION 60 FL G9 SL Żarówki LED G9 Moc Typ Kąt rozsyłu źródła diod LED światła Trzonek Klosz Barwa światła Wskaźnik oddawania Strumień barw (CRI) świetlny źródła ZL-G90SL2-30 G9 SL 2W COB 360 G9 szkło, przezroczysty ciepła biała 3000K lm ZL-G90SL2-40 G9 SL 2W COB 360 G9 szkło, przezroczysty neutralna biała 4000K lm ZP-P050C120-H20TO1 Zasilacze LED Parametry wyjsciowe Parametry wejściowe Prąd wyjściowy Zakres Obciążenie Napięcie napięcia * znamionowe * zasilania Częstotliwość Sprawność Współczynnik mocy (cos φ) ZS-050C20-12 ZP-P050C120-H20TO1 1,2A 27-42VDC 50W VAC 50/60Hz 88% 0,90 * parametry podawane z tolerancją ± 5% Źródła światła LED Żarówki LED G9 Urządzenia zasilające i kontrolujące Zasilacze LED 36 Program podstawowy Program podstawowy

22 Akcesoria, komponenty i części zamienne Akcesoria montażowe i uchwyty Akcesoria, komponenty i części zamienne Akcesoria montażowe i uchwyty U-3 UM-3 uchwyty przeznaczone do montażu opraw XELENT 60 i XELENT 120 w podwieszanym suficie gipsowo-kartonowym wykonane ze stali nierdzewnej komplet - 4 szt. U-3 Oprawa uliczna COBRA 10 zamonotowana na pionowym słupie za pomocą uchwytu U-3 UM-3 (komplet 4 szt.) UM-3 zamontowany na panelu LED XELENT U-3 Uchwyt do opraw ulicznych Opis Przeznaczenie Kolor UM-3 Uchwyty montażowe do opraw Przeznaczenie AU-U U-3 skokowa zmiana kąta nachylenia oprawy co 5 w zakresie -10 /+20, względem płaszczyzny drogi do montażu opraw ulicznych na pionowym słupie szary OB-XLUM03-00 Uchwyt montażowy UM-3 (komplet) do montażu paneli LED XELENT w suficie gipsowo-kartonowych uchwyt regulowany, przeznaczony do montażu opraw ulicznych na pionowych słupach z końcówką o średnicy od Ø 53mm do Ø 60mm skokowa regulacja kąta nachylenia oprawy co 5 o względem płaszczyzny drogi zakresie od -10 o do +20 o złożony z dwóch części wykonanych z odlewów aluminiowych, malowanych proszkowo wersja kolorystyczna: popielaty pirytowy (RAL 7040) dedykowany do ulicznych marki ELGO, tj. COBRA Zwieszak linkowy XELENT ZL100 zwieszak linkowy przeznaczony do montażu zwieszanego opraw XELENT 60 i XELENT 120 długość linek do zwieszania -100cm komplet: - elementy mocujące do sufitu - 4 szt. - linki do zwieszania oprawy - 4 szt. - kołki rozporowe z wkrętami - 8 szt. Zwieszak linkowy XELENT ZL100 (komplet) Zwieszak linkowy XELENT ZL100 przymocowany do panelu LED XELENT XELENT ZL100 Zwieszak linkowy do opraw XELENT Przeznaczenie OB-XLTZL1-00 Zwieszak linkowy XELENT ZL100 (komplet) do montażu zwieszanego paneli LED XELENT 38 Program podstawowy Program podstawowy

23 Akcesoria, komponenty i części zamienne ZH1-3P25, ZH2-3P25 Złączki kablowe Akcesoria, komponenty i części zamienne Części zamienne Moduły LED VARNA 12SC, 18SC, 24SC Złącze kablowe ZH1-3P25 Złącze kablowe dwuczęsciowe ZH2-3P25 3 polowe, hermetyczne złącza kablowe do łączenia przewodów elektrycznych o przekroju 2,5mm 2 odporne na ekstremalne zmiany temperatury i wilgotności otoczenia wykonane z wysokiej jakości tworzywa PA66 (poliamid) odpornego na działanie środków chemicznych oraz uszkodzenia mechaniczne styki ze stopu miedzi przeznaczone do montażu zewnętrznego, jak i wewnętrznego - tam, gdzie niezbędne jest zapewnienie stopnia ochrony IP68 Moduł LED VARNA 12SC Moduł LED VARNA 18SC Moduł LED VARNA 24SC wymienne moduły LED podstawa z aluminium soczewkowy symetryczny układ optyczny z poliwęglanu (PC), kąt rozsyłu światła170 o mocowanie w plafonierze za pomocą magnesu - prosta wymiana modułu LED przeznaczone do plafonier VARNA S I VARNA L marki ELGO ZH1-3P25, ZH2-3P25 Złącza kablowe hermetyczne 1 YZ-ZH YZ-ZH Opis Przeznaczenie Hermetyczne złącze kablowe ZH1-3P25 Hermetyczne złącze kablowe ZH2-3P25 3 polowe o obciążalności 13A, 400V, IP 68, wytrzymałość 2,5 kv (w normalnej temperaturze), odporne na promieniowanie UV, przekrój przewodu (żyły) 2,5mm 2, przekrój izolacji 6,5-12mm dwuczęściowe, 3 polowe o obciążalności 16A, 250V, IP 68, wytrzymałość 2,0 kv (w normalnej temperaturze), odporne na promieniowanie UV, przekrój przewodu (żyły) 2,5mm 2, przekrój izolacji 6,5-12mm do łączenia przewodów elektrycznych do łączenia przewodów elektrycznych VARNA 12SC, VARNA 18SC, VARNA 24SC Moduły LED do plafonier VARNA S i VARNA L Moc oprawy Źródło światła Kąt rozyłu światła Barwa światła Wskaźnik oddawania barw (CRI) Strumień świetlny modułu * Średnica Przeznaczenie ML-12VA14-40 Moduł LED VARNA 12SC 12W diody LED typu SMD 170 neutralna biała 4000K lm Ø 141 mm do plafonier VARNA S ML-18VA19-40 Moduł LED VARNA 18SC 18W diody LED typu SMD 170 neutralna biała 4000K lm Ø 185 mm do plafonier VARNA L ML-24VA23-40 Moduł LED VARNA 24SC 24W diody LED typu SMD 170 neutralna biała 4000K lm Ø 228 mm do plafonier VARNA L * parametr podawany z tolerancją ± 5% Listwa zaciskowa ZL12P-25S Listwa zaciskowa ZL12P-25S listwa zaciskowa, 12 torowa do łączenia przewodów elektrycznych o przekroju od 0,5mm 2 do 2,5mm 2 wykonana z wysokiej jakości tworzywa PA66 (poliamid) odpornego na działanie środków chemicznych oraz uszkodzenia mechaniczne styki ze stali nierdzewnej otwory montażowe o średnicy 3mm umożliwiają w łatwy i szybki sposób przymocowanie złącza do podłoża możliwość dzielenia listwy na odcinki w zależności od potrzeb rodzaj zacisku - szybkozłącze ZL12P-25S Lista zaciskowa Opis Przeznaczenie YZ-ZL12PS-25 Listwa zaciskowa ZL12P-25S 12 torowa, prąd znamionowy 16A, napięcie znamionowe 450V, klasa ochronności II, przekrój przewodu (żyły) od 0,5mm 2 do 2,5mm 2 do łączenia przewodów elektrycznych 40 Program podstawowy Program podstawowy

24 Zasilanie Piktogramy Notatki Produkt przystosowany do napięcia przemiennego 230V Produkt przystosowany do napięcia przemiennego V Produkt przystosowany do napięcia stałego w przedziale 24-30V, prąd znamionowy w przedziale 0,8-1,8A (constant current) Rodzaj zasilania Jednostronne, bezpośrednio z sieci prądu przemiennego 230V; dotyczy tub LED wyposażonych w jednostronny układ zasilania Częstotliwość Rodzaj diod LED Diody LED typu Power LED Diody LED typu SMD Diody typu LED Filament Dioda LED typu COB Trwałość diod LED (podawana w oparciu o dane producenta diod) Rodzaj źródła światła Żarówka LED z trzonkiem E27 Żarówka LED z trzonkiem E14 Żarówka LED G9 Moduł LED o mocy 12W Żarówka LED AR-111 z trzonkiem GU10 Tuba LED T8 z trzokiem G13 Moduł LED o mocy 18W Żarówka tradycyjna z trzonkiem E27 Żarówka kompaktowa z trzonkiem E27 Moduł LED o mocy 24W Trzonek źródła światła Źródło światła W komplecie Brak w komplecie Nie stosować ze ściemniaczem Kąt rozsyłu światła, np. Czujnik ruchu Minimalna odległość od oświetlanego obiektu W oprawie Brak w oprawie Rodzaj oprawy Moc oprawy lub źródła światła, np. Oprawa stała Oprawa ruchoma Klasy ochronności przed porażeniem elektrycznym Pierwsza klasa ochronności Druga klasa ochronności Trzecia klasa ochronności Stopień ochrony przed wnikaniem ciał stałych, pyłu i wody np: Miejsce stosowania Współczynnik ochrony przed zewnętrznymi uderzeniami mechanicznymi Na zewnątrz We wnętrzach We wnętrzach i na zewnątrz Oznaczenia zasilaczy Znak zgodności z dyrektywami Unii Europejskiej Urządzenie może działać samodzielnie Transformator bezpieczny - odporny na zwarcia 42 Program podstawowy Program podstawowy

25 Notatki 44 Program podstawowy
