1 Metalowe skrzynki rozdzielcze Metalowe skrzynki rozdzielcze TFE są dostępne w szerokiej gamie rozmiarów. Płyta montażowa umożliwia łatwy montaż urządzeń. Metalowa rama zapewnia stabilną konstrukcję. Skrzynki są dostarczane z drzwiami i z płytą montażową. Za pomocą rączki można zamknąć drzwi. Standardowo klucz i zamek nie są częścią dostawy. Zmieniając pozycję montażową skrzynki można łatwo zmienić kierunek otwarcia drzwi. Inny sposób zmiany kierunku otwarcia drzwi to zmiana miejsca montażu zawiasów. W naszych skrzynkach rozdzielczych zalecamy instalację urządzeń na prądy znamionowe do 800 A. Maks. napięcie izolacji montowanych urządzeń: 1000 V, 50 Hz Napięcie znamionowe: maks. 800 A Klasa ochronności: I. Materiał: stal Obróbka powierzchni: malowane proszkowo Kolor: szary (RAL 7032) Kolor płyty montaż.: pomarańczowy (RAL 2008) Stopień ochrony: IP 55 Sposób montażu: pionowy Kierunek otwarcia drzwi: lewy lub prawy EN EN TÜV MEEI TEST DOCUMENTATION Akcesoria Symbol Strona TFE-MA Element do ustawienia głębokości G/61 TFE-KA Drzwi dostępowe z osłoną G/61 TFE-SZ Krata wentylacyjna G/61 TFE-ZM Plastikowy zamek bezpieczeństwa G/61 TFE-A4 Uchwyt do projektów G/62 M6x16 Nylon Rozmiary (mm) Grubość (mm) Zamki Wysokość (L) Szerokość (W) Głębokość (H) Obudowa Drzwi Tył (szt.) TFE ,5 1 TFE ,5 1 TFE ,2 1,2 1,5 1 TFE ,2 1,2 1,5 1 TFE ,2 1,2 1,5 1 TFE ,2 1 1 TFE ,2 1 1 TFE ,2 1,2 1,5 1 TFE ,2 1,2 1,5 1 TFE ,2 1,2 1,5 1 TFE ,2 1,2 1,5 2 TFE ,2 1,2 1,5 2 TFE ,2 1,2 1,5 2 TFE ,2 1,2 1,5 2 TFE ,2 1,5 1,2 2 TFE ,2 1,5 1,2 2 TFE ,2 1,2 1,5 2 TFE ,2 1,2 1,5 2 TFE ,5 1,5 1,5 2 TFE ,5 1,5 1,5 2 TFE ,5 1,5 1,5 2 TFE ,5 1,5 1,5 2 TFE ,5 1,5 1,5 2 TFE ,5 1,5 1,5 2 TFE ,5 1,5 1,5 2 TFE ,5 1,5 1,5 2 G/60

2 Element dystansowy do ustawienia głębokości montażu Często jest to konieczne z powodu ułożenia kabli i rozmiarów aparatury modułowej. Dzięki elementom dystansowym możemy regulować głębokość w zakresie mm. Montaż odbywa się przy pomocy śruby (M8) na ściance montażowej. Element dystansowy można stosować do wszystkich szaf oprócz szaf o głębokości 0 mm ( ). Poniżej rozmiaru 1000x600 potrzebne są 4 elementy, a powyżej tego rozmiaru 6 elementów. Element jest wykonany ze stali o grubości 1,5 mm z obróbką powierzchniową. Elementy są pakowane po 2 sztuki TFE-MA Element dystansowy do szaf TME Drzwi dostępowe z osłoną Drzwi dostępowe zapewniają bezpieczny dostęp do zainstalowanych urządzeń bez konieczności otwierania głównych drzwi obudowy. Drzwi dostępowe zawierają adapter do montażu szyny za pomocą którego można zamontować urządzenia w żądanej odległości. Należy wyciąć obudowę w odpowiednim rozmiarze, następnie zamontować je za pomocą śrub. W celu uszczelnienia drzwi należy zastosować śruby z otworami w główkach. W celu zapewnienia stopnia ochrony IP 44 należy założyć blokowaną osłonę uchylną, a między drzwiami i powierzchnią obudowy należy umieścić uszczelnienie. Plastikowa osłona, w której znajdują się wycięcia o szerokości równej połowie wielkości standardowego modułu, zapewnia ochronę przed przypadkowym dotykiem. Symbol Wymiary Rozmiar Tracon Szerokość (L W H) wycięcia (a b) TFE-KA6 6 modułów mm mm TFE-KA8 8 modułów mm mm TFE-KA12 12 modułów mm mm Ścianki wentylacyjne Gdy temperatura lub wilgotność przekraczają dopuszczalne wartości dla zainstalowanych urządzeń, należy zapewnić im właściwą wentylację. Zmieniając rozmiar ścianki wentylacyjnej można regulować stopień wentylacji. W razie potrzeby można założyć więcej ścianek wentylacyjnych. Po wycięciu otworu o odpowiedniej wielkości należy założyć dołączone uszczelnienie i zamontować ściankę za pomocą śrub. Ochrona obudowy: IP43, kolor: malowany proszkowo RAL Stopień ochrony IP 43. Kolor: malowane proszkowo, RAL 7032 W (mm) L (mm) Rozmiar wycięcia (a b) TFE-SZ mm TFE-SZ mm TFE-SZ mm Plastikowy zamek do rozdzielnic metalowych Zamek z korpusem plastikowym, wkładka i zasuwa metalowa, obrót 90 po montażu szafa posiada stopień ochrony IP55 Otwór: D = 22,5 mm (20 mm) Maks. grubość: 5 mm Wykonanie klucza: uniwersalny (uchwyt plastik, klucz metal) TFE-ZM TFE-ZM2 Zamek do rozdzielnic metalowych TFE Zamek do rozdzielnic metalowych maskowanych TFE M G/61

3 Uchwyt do projektów Zgodnie z obowiązującymi przepisami należy zapewnić miejsce do przechowania schematów w rozdzielnicach. Uchwyt umożliwia przechowywanie dokumentów o rozmiarze A4. Na tylnej ściance posiada paski samoprzylepne, jednak można również montować go za pomocą śrub. TFE-A4 Uchwyt do projektów, plastik Spray naprawczy Często się zdarza, że z przyczyn związanych z transportem uszkadza się powłoka rozdzielnicy. Za pomocą sprayu naprawczego o identycznym kolorze, można dokonać naprawy powłoki lakierniczej nawet po montażu w miejscu docelowym. Kolor Objętość Charakterystyka SPRAY-RAL7032 szary (RAL7032) 400 ml Lakier akrylowy Szafy metalowe maskowane Stosowane w miejscach, gdzie należy zadbać, aby nieuprawnione osoby nie miały dostępu do aparatury modułowej, lub potrzebne jest bardziej estetyczne wykonanie przy zachowaniu standardowego montażu. Dostarczane osłony pasują do istniejącej szyny montażowej i zawierają wbudowaną ramę maskującą. Można zmienić kierunek otwarcia drzwi po odwróceniu szafy, lub przy zmianie miejsca montażu zawiasów. Szafy zawierają szyny N i PE. Maks. napięcie izolacji montowanych urządzeń: 1000 V, 50 Hz Prąd znamionowy: maks. 800 A Klasa ochronności: I. Materiał: Stal Obróbka powierzchni: malowane proszkowo Kolor: RAL 7032 (szary) Stopień ochrony: IP 55 Sposób montażu: pionowy Kierunek otwarcia drzwi: lewy lub prawy EN EN Akcesoria Strona TFE-KA Drzwi dostępowe z osłoną G/61 TFE-SZ Krata wentylacyjna G/61 TFE-ZM2 Zamek plastikowy G/61 TFE-A4 Dach przeciwdeszczowy G/62 Asortyment TFE-...T Uchwyt do projektów G/63 Symbol L W H Grubość (mm) Zamki Maks. ilość Ochrona Rzędy moduły Tracon (mm) (mm) (mm) Obudowa Drzwi (szt.) modułów TFE403020M IP TFE504020M IP 55 1,2 1, TFE605020M IP 55 1,2 1, TFE806020M IP 55 1,5 1, W przypadku montażu zewnętrznego, aby zwiększyć ochronę, stosuje się daszek przeciwdeszczowy, który można założyć po wykonaniu instalacji G/62

4 Dach przeciwdeszczowy do szaf maskowanych Do montażu zewnętrznego na dachu szaf maskowanych w celu zwiększenia ochrony przed czynnikami środowiskowymi. Materiał: Obróbka powierzchni: Kolor: Sposób montażu: Stal mal. proszkowe RAL7032 (szary) śruby M W (mm) H (mm) TFE403020T TFE504020T TFE605020T TFE806020T W Rozdzielnice metalowe maskowane Rozdzielnice stosowane głównie w domach mieszkalnych lub w mniejszych zastosowaniach przemysłowych w miejscach gdzie wymagana jest zwiększona wytrzymałość skrzynek z aparaturą modułową. Produkty są dostarczane z zamykanymi drzwiami w kolorze białym i są przeznaczone do montażu podtykowego lub natynkowego. Zawierają szyny N i PE. Natynkowe rozdzielnice metalowe Klasa ochronności: I. Maks. napięcie izolacji montowanych urządzeń: 660 V, 50 Hz Stopień ochrony: IP 43 Kolor: RAL 9016 Obróbka powierzchni: mal. proszkowe Rzędy moduły Maks. ilość L W H modułów (mm) (mm) (mm) EDFKF-16/ EDFKF-16/ EDFKF-16/ EDFKF-16/ EN EN Podtynkowe rozdzielnice metalowe Klasa ochronności: I. Maks. napięcie izolacji montowanych urządzeń: 660 V, 50 Hz Stopień ochrony: IP 43 Kolor: RAL 9016 Obróbka powierzchni: mal. proszkowe Rzędy moduły Maks. ilość L W H modułów (mm) (mm) (mm) EDSF-16/ EDSF-16/ EDSF-16/ EDSF-16/ G/63

5 Modułowe szafy rozdzielcze Duży rozmiar i możliwość szeregowania szaf umożliwia zastosowanie wszelkiego rodzaju urządzeń, a modułowość powoduje łatwość użytkowania oraz montażu. Szafy dostarczane są zawsze bez ścian bocznych i płyty montażowej, ponieważ rozmiar oraz ilość zamontowanych w nich urządzeń decyduje o tym ile szaf należy ze sobą połączyć, dodatkowo, w przypadku zastosowania maskowania przeważnie nie ma potrzeby zastosowania płyty montażowej. Rama maskująca oraz należące do niej pokrywy, uchwyty do szyn montażowych i docinane szyny montażowe również dostarczane są jako osobne elementy, gdyż należy dobierać je zgodnie z przeznaczeniem instalacji. NA MODUŁOWE SZAFY ROZDZIELCZE OBOWIĄZUJĄ SZCZEGÓŁOWE WARUNKI DOSTAWY! Tabela rozmiarów Rozmiar (mm) Głębokość / 300 mm 400 mm 500 mm 600 mm 1600x600 TFE TFE x600 TFE TFE TFE x800 TFE TFE TFE x600 TFE TFE TFE x800 TFE TFE TFE x1000 TFE TFE TFE EN EN EN Dane technicze Maksymalne napięcie izolacji zabudowanych urządzeń: Klasa ochr. dotykowej: Materiał: Obróbka powierzchni: Kolor: 1000 V, 50 Hz I. kl ochr. dotykowej stal o grubości 1,5 mm epoksydowa warstwa proszkowa RAL7032 (szary) Płyta montażowa: galwanizowana Ochrona: IP 55 Kierunek otwarcia drzwi: zmiana przez obrót Głębokość płyty montażowej: regulowana Montaż fundament betonowy Asortyment Rozdzielnice bez ścian bocznych i płyty montażowej Kod ściany Kod płyty Symbol Wysokość Szerokość Głębokość Maks. ilość ma sko- bocznej montażowej szafy (mm) (mm) (mm) wanych modułów (18mm) (1db) TFE TFE16030-O TFE16060-SZL TFE TFE16040-O TFE16060-SZL TFE TFE18030-O TFE18060-SZL TFE TFE18040-O TFE18060-SZL TFE TFE18050-O TFE18060-SZL TFE TFE18030-O TFE18080-SZL TFE TFE18040-O TFE18080-SZL TFE TFE18050-O TFE18080-SZL TFE TFE20030-O TFE20060-SZL TFE TFE20050-O TFE20060-SZL TFE TFE20060-O TFE20060-SZL TFE TFE20030-O TFE20080-SZL TFE TFE20050-O TFE20080-SZL TFE TFE20060-O TFE20080-SZL TFE TFE20030-O TFE SZL TFE TFE20050-O TFE SZL TFE TFE20060-O TFE SZL Szafy są dostarczane na płytach, akcesoria są dostarczane w osobnych opakowaniach! G/64

6 Zestaw do szeregowania do szaf modułowych W przypadku potrzeby połączenia szaf rozdzielczych, za pomocą zestawu do szeregowania można połączyć dwie szafy obok siebie. Zawartość zestawu: 4 szt elementów L 8 szt elementów U 16 szt śrub imbusowych M8 16 szt śrub zwykłych M8 16 szt nakrętek samopozycjonujących M8 Samoprzylepny pasek izolacyjny 5m TFE-SK Zestaw do szeregowania do szaf modułowych Oczko do podnoszenia szaf modułowych Umożliwia szybkie i proste przemieszczanie szaf przy pomocy dźwigu. Zestaw zawiera 4 szt. galwanizowanych oczek do podnoszenia. Rozmiary: Śruba: Rozmiar wewn. oczka: TFE-ESZ M12 d=30mm Zestaw oczek do podnoszenia Plastikowy zamek do szaf modułowych TFE Zamek plastikowy, wkładka metalowa obrót klamki 90 Po zabudowie szafa zachowuje stpień ochrony IP 55. Wykonanie klucza: klucz standardowy (plastikowa głowa, metalowe skrzydło) TFE-ZKM Zamek drzwiowy do TFE z żółtą płytą Przepust kablowy do rozdzielnic EKBV to przepusty kablowe służące do wprowadzania wszelkich przewodów do szaf posiadających stopień ochrony IP55. Dzięki różnym profilom do każdego w zależności od zastosowania można dobrać odpowiedni przepust. Montaż jest prosty, możliwe jest dokonanie montażu po zakończeniu montażu szafy. Do wprowadzania kolejnego przewodu wystraczy ostry nóż. Przekrój wprowadzanych przewodów (mm) EKBV-01 EKBV-02 EKBV-03 EKBV-04 EKBV-05 3, szt szt 5 szt szt szt szt szt 12 szt szt 3 szt 5 szt szt szt szt Suma przewodów 4 szt 10 szt 14 szt 25 szt 51 szt G/65

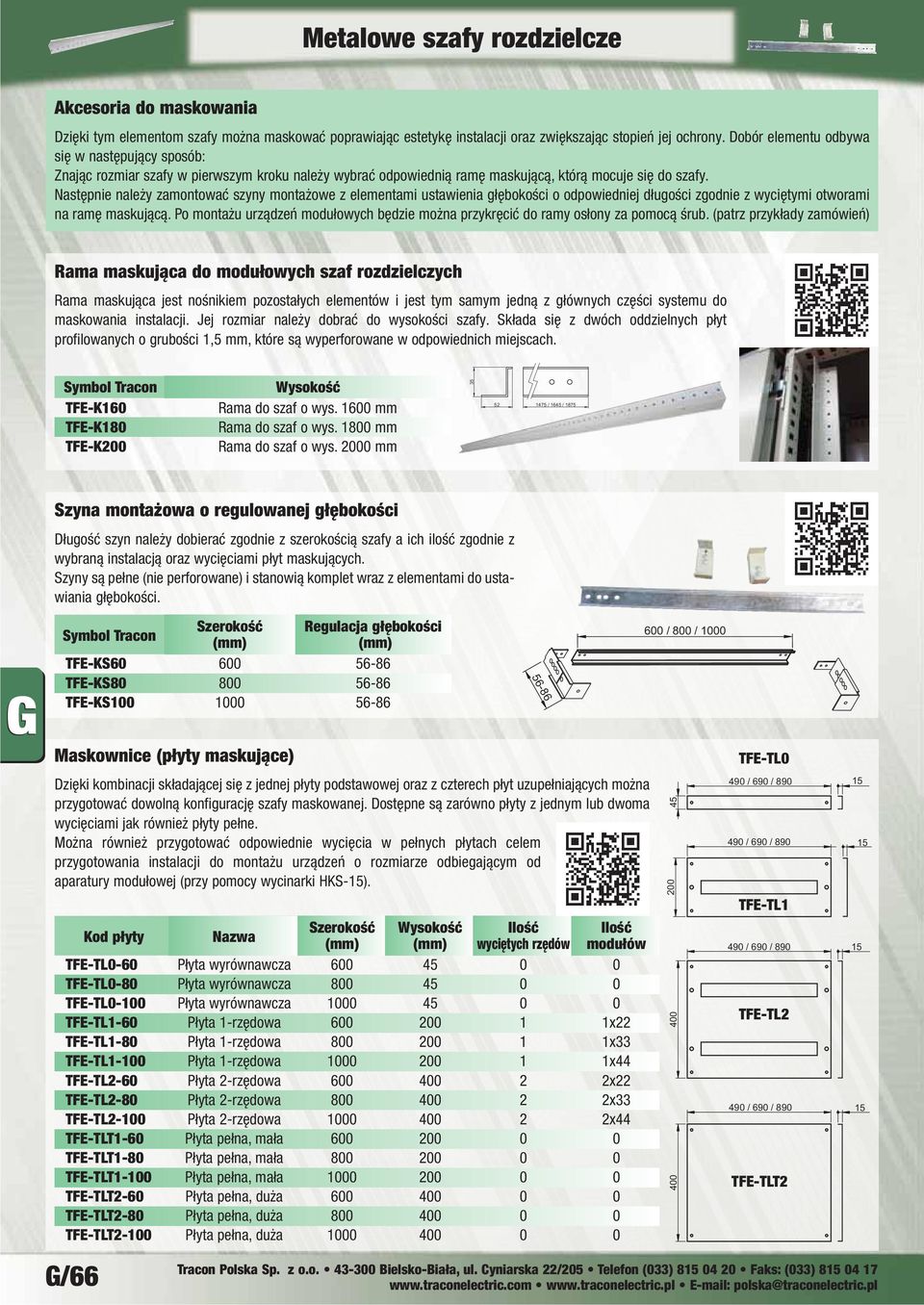

7 Akcesoria do maskowania Dzięki tym elementom szafy można maskować poprawiając estetykę instalacji oraz zwiększając stopień jej ochrony. Dobór elementu odbywa się w następujący sposób: Znając rozmiar szafy w pierwszym kroku należy wybrać odpowiednią ramę maskującą, którą mocuje się do szafy. Następnie należy zamontować szyny montażowe z elementami ustawienia głębokości o odpowiedniej długości zgodnie z wyciętymi otworami na ramę maskującą. Po montażu urządzeń modułowych będzie można przykręcić do ramy osłony za pomocą śrub. (patrz przykłady zamówień) Rama maskująca do modułowych szaf rozdzielczych Rama maskująca jest nośnikiem pozostałych elementów i jest tym samym jedną z głównych części systemu do maskowania instalacji. Jej rozmiar należy dobrać do wysokości szafy. Składa się z dwóch oddzielnych płyt profilowanych o grubości 1,5 mm, które są wyperforowane w odpowiednich miejscach. TFE-K160 TFE-K180 TFE-K200 Wysokość Rama do szaf o wys mm Rama do szaf o wys mm Rama do szaf o wys mm / 1645 / 1875 Szyna montażowa o regulowanej głębokości Długość szyn należy dobierać zgodnie z szerokością szafy a ich ilość zgodnie z wybraną instalacją oraz wycięciami płyt maskujących. Szyny są pełne (nie perforowane) i stanowią komplet wraz z elementami do ustawiania głębokości. Szerokość Regulacja głębokości (mm) (mm) TFE-KS TFE-KS TFE-KS / 800 / 1000 Maskownice (płyty maskujące) Dzięki kombinacji składającej się z jednej płyty podstawowej oraz z czterech płyt uzupełniających można przygotować dowolną konfigurację szafy maskowanej. Dostępne są zarówno płyty z jednym lub dwoma wycięciami jak również płyty pełne. Można również przygotować odpowiednie wycięcia w pełnych płytach celem przygotowania instalacji do montażu urządzeń o rozmiarze odbiegającym od aparatury modułowej (przy pomocy wycinarki HKS-). Kod płyty Szerokość Wysokość Ilość Ilość (mm) (mm) wyciętych rzędów modułów TFE-TL0-60 Płyta wyrównawcza TFE-TL0-80 Płyta wyrównawcza TFE-TL0-100 Płyta wyrównawcza TFE-TL1-60 Płyta 1-rzędowa x22 TFE-TL1-80 Płyta 1-rzędowa x33 TFE-TL1-100 Płyta 1-rzędowa x44 TFE-TL2-60 Płyta 2-rzędowa x22 TFE-TL2-80 Płyta 2-rzędowa x33 TFE-TL2-100 Płyta 2-rzędowa x44 TFE-TLT1-60 Płyta pełna, mała TFE-TLT1-80 Płyta pełna, mała TFE-TLT1-100 Płyta pełna, mała TFE-TLT2-60 Płyta pełna, duża TFE-TLT2-80 Płyta pełna, duża TFE-TLT2-100 Płyta pełna, duża G/ TFE-TL0 490 / 690 / / 690 / 890 TFE-TL1 490 / 690 / 890 TFE-TL2 490 / 690 / 890 TFE-TLT2

8 Zastosowanie płyt maskujących Gdy już ustaliliśmy ilość podtrzebnego miejca (ilośc modułów) w szafie rozdzielczej, możemy wykonać kompletację maskowania. Po wyborze ramy maskującej (TFE-K...) oraz płyty zakrywającej (wyrównującej) TFE-TL0-... możemy dobrać pozostałe płyty potrzebne do przygotowania instalacji. Tutaj musimy uwzględnić wysokość szafy, ponieważ od tego zależy ile i jakie płyty maskujące możemy zamontować. Jeżeli chcemy zastosować maskownicę jednorzędową możemy zamontować następujące ilości w szafach: - do szafy o wysokości 1600mm 7szt - do szafy o wysokości 1800mm 8szt - do szafy o wysokości 2000mm 9szt (patrz rysunki poniżej) Przykłady zestawienia maskownic: Szafa: Wysokość 1600 mm Wysokość 1800 mm Wysokość 2000 mm Wysokość 2000 mm Rysunki: 490/690/ /690/ /690/ /690/ G/67

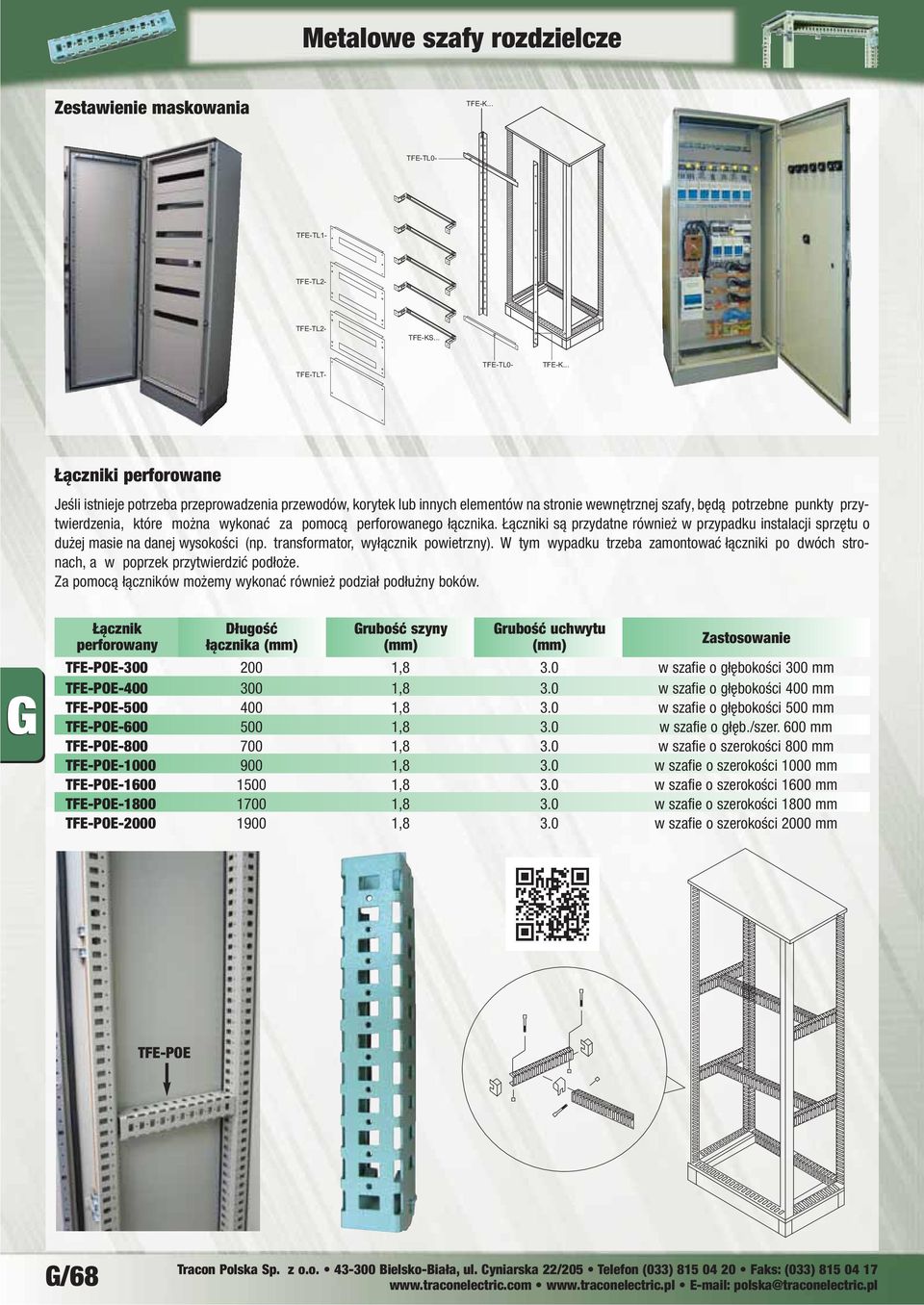

9 Zestawienie maskowania TFE-K... TFE-KS... TFE-TL0- TFE-TL1- TFE-TL2- TFE-TL2- TFE-TLT- TFE-TL0- TFE-K... Łączniki perforowane Jeśli istnieje potrzeba przeprowadzenia przewodów, korytek lub innych elementów na stronie wewnętrznej szafy, będą potrzebne punkty przytwierdzenia, które można wykonać za pomocą perforowanego łącznika. Łączniki są przydatne również w przypadku instalacji sprzętu o dużej masie na danej wysokości (np. transformator, wyłącznik powietrzny). W tym wypadku trzeba zamontować łączniki po dwóch stronach, a w poprzek przytwierdzić podłoże. Za pomocą łączników możemy wykonać również podział podłużny boków. Łącznik Długość Grubość szyny Grubość uchwytu perforowany łącznika (mm) (mm) (mm) Zastosowanie TFE-POE ,8 3.0 w szafie o głębokości 300 mm TFE-POE ,8 3.0 w szafie o głębokości 400 mm TFE-POE ,8 3.0 w szafie o głębokości 500 mm TFE-POE ,8 3.0 w szafie o głęb./szer. 600 mm TFE-POE ,8 3.0 w szafie o szerokości 800 mm TFE-POE ,8 3.0 w szafie o szerokości 1000 mm TFE-POE ,8 3.0 w szafie o szerokości 1600 mm TFE-POE ,8 3.0 w szafie o szerokości 1800 mm TFE-POE ,8 3.0 w szafie o szerokości 2000 mm TFE-POE G/68

10 Uchwyt do montażu płyty montażowej Przy większych szafach rozdzielczych ciężar zamontowanych urządzeń jest znaczny, dlatego może zdarzyć się że zaistnieje potrzeba dodatkowego umocowania płyty montażowej w środkowej części. Potrzebujemy do tego odpowiednio dobrany łącznik perforowany TFE-POE-.. zgodnie z głębokością szafy oraz uchwyt do płyt montażowych TFE-SZLR. Punkt umocowania jest przygotowany na płytach montażowych. Uchwyty TFE-SZLR nadają się również do zamocowania małych płyt montażowych. Ilość minimalna: Obróbka powierzchni: Rozmiar otworów: TFE-SZLR 2 szt. galwanizowana M8 Uchwyt do płyt montażowych Małe płyty montażowe Jeżeli szafa jest maskowana, zazwyczaj nie ma potrzeby stosowania szyny montażowej. Mocowanie jednak niektórych urządzeń może wymagać zastosowania płyty poza maskownicą. Do tej funkcji są przeznaczone małe płyty montażowe, o wysokości 292 mm. Zamocowanie na dowolnej wysokości w szafie można wykonać przy zastosowaniu perforowanych łączników TFE-POE.. oraz uchwytów do płyt montażowych TFE-SZLR. Łączniki TFE-POE-.. należy dobierać do głębokości szafy - będą potrzebne 4 sztuki. Również 4 sztuki TFE-SZLR są potrzebne do zamocowania płyty na perforowanym łączniku. H W (mm) H (mm) TFE3060-SZL TFE3080-SZL TFE30100-SZL W Ściany boczne i płyty montażowe Modułowa szafa rozdzielcza jest zawsze dostarczana bez ścian bocznych i płyty montażowej. Zastosowanie ścian bocznych zależy od tego, ile szaf trzeba połączyć, a płyta montażowa zazwyczaj nie jest potrzebna jeżeli stosuje się maskowanie. Wysokość Szerokość Wysokość Szerokość (mm) (mm) (mm) (mm) TFE16030-O TFE16060-SZL TFE16040-O TFE18060-SZL TFE18030-O TFE18080-SZL TFE18040-O TFE20060-SZL TFE18050-O TFE20080-SZL TFE18030-O TFE SZL TFE18040-O TFE18050-O TFE20030-O TFE20050-O TFE20060-O H TFE20030-O TFE20050-O TFE20060-O TFE20030-O TFE20050-O TFE20060-O W TFE...-O TFE...-SZL G/69

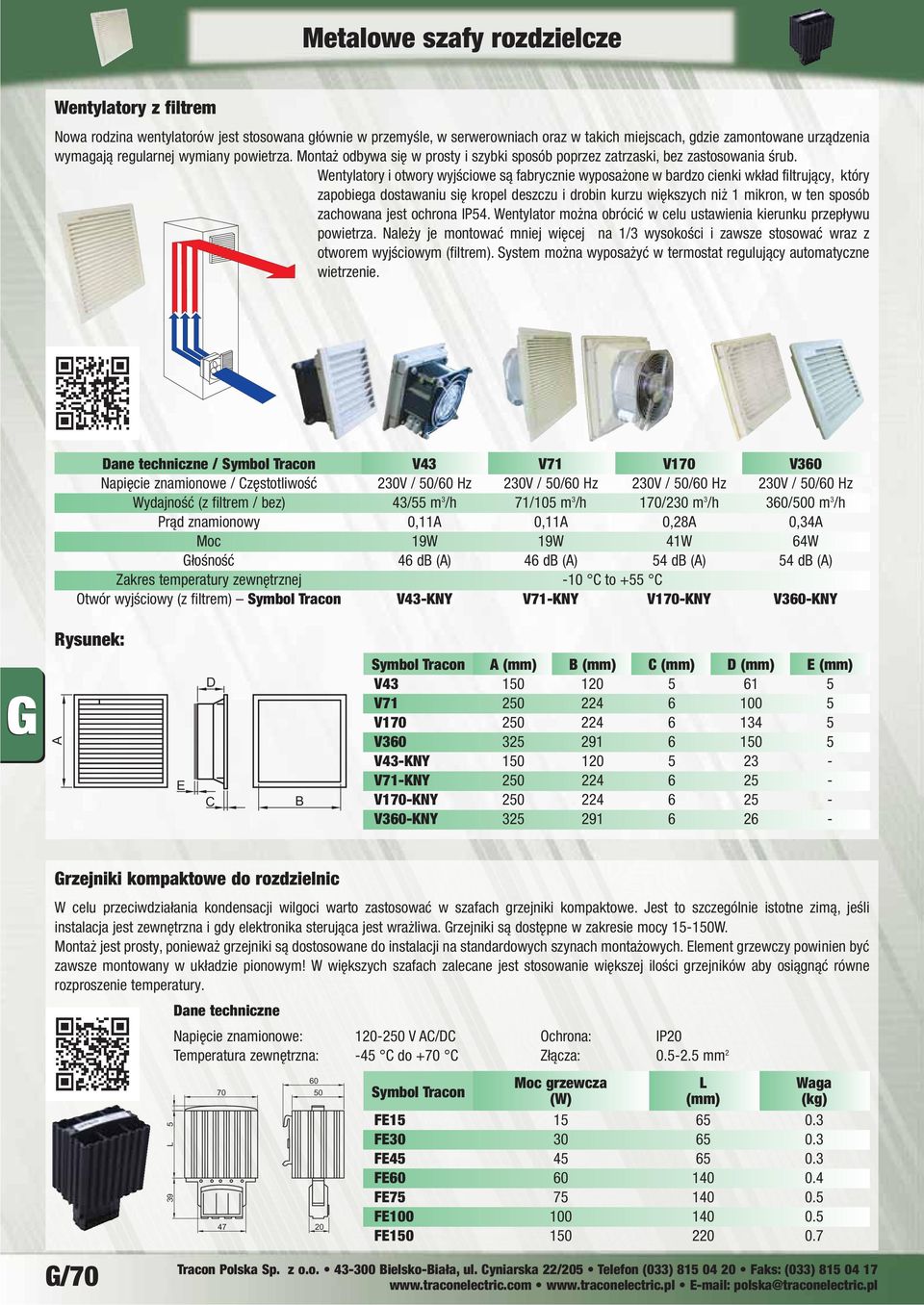

11 Wentylatory z filtrem Nowa rodzina wentylatorów jest stosowana głównie w przemyśle, w serwerowniach oraz w takich miejscach, gdzie zamontowane urządzenia wymagają regularnej wymiany powietrza. Montaż odbywa się w prosty i szybki sposób poprzez zatrzaski, bez zastosowania śrub. Wentylatory i otwory wyjściowe są fabrycznie wyposażone w bardzo cienki wkład filtrujący, który zapobiega dostawaniu się kropel deszczu i drobin kurzu większych niż 1 mikron, w ten sposób zachowana jest ochrona IP54. Wentylator można obrócić w celu ustawienia kierunku przepływu powietrza. Należy je montować mniej więcej na 1/3 wysokości i zawsze stosować wraz z otworem wyjściowym (filtrem). System można wyposażyć w termostat regulujący automatyczne wietrzenie. / V43 V71 V170 V360 Napięcie znamionowe / Częstotliwość 230V / 50/60 Hz 230V / 50/60 Hz 230V / 50/60 Hz 230V / 50/60 Hz Wydajność (z filtrem / bez) 43/55 m 3 /h 71/105 m 3 /h 170/230 m 3 /h 360/500 m 3 /h Prąd znamionowy 0,11A 0,11A 0,28A 0,34A Moc 19W 19W 41W 64W Głośność 46 db (A) 46 db (A) 54 db (A) 54 db (A) Zakres temperatury zewnętrznej -10 C to +55 C Otwór wyjściowy (z filtrem) V43-KNY V71-KNY V170-KNY V360-KNY Rysunek: A E D C B A (mm) B (mm) C (mm) D (mm) E (mm) V V V V V43-KNY V71-KNY V170-KNY V360-KNY Grzejniki kompaktowe do rozdzielnic W celu przeciwdziałania kondensacji wilgoci warto zastosować w szafach grzejniki kompaktowe. Jest to szczególnie istotne zimą, jeśli instalacja jest zewnętrzna i gdy elektronika sterująca jest wrażliwa. Grzejniki są dostępne w zakresie mocy -0W. Montaż jest prosty, ponieważ grzejniki są dostosowane do instalacji na standardowych szynach montażowych. Element grzewczy powinien być zawsze montowany w układzie pionowym! W większych szafach zalecane jest stosowanie większej ilości grzejników aby osiągnąć równe rozproszenie temperatury. G/70 5 L 39 Napięcie znamionowe: V AC/DC Temperatura zewnętrzna: -45 C do +70 C Ochrona: IP20 Złącza: mm 2 Moc grzewcza L Waga (W) (mm) (kg) FE FE FE FE FE FE FE

12 Grzejniki kompaktowe do rozdzielnic z wentylatorem Wersje grzejników kompaktowych wraz z wentylatorami pozwalają uzyskać bardziej efektywne ogrzewanie i rozproszenie ciepła. Funkcjonalność i wykonanie są bardzo podobne do standardowych grzejników. Urządzenia są zabezpieczone przed przegrzewaniem się. Napięcie znamionowe: 230 V AC Temperatura zewnętrzna: -45 C to +70 C Ochrona: IP20 Złącza: mm Wydajność wentylatora: 45m 3 /h Temperatura elementu grzewczego: max 75 C (400W) L Moc grzewcza L Waga (W) (mm) (kg) FEV ,1 FEV ,4 85 Termostat (Regulator temperatury) Termostaty pozwalają użytkować ogrzewanie i wentylację w efektywny sposób. Regulacja temperatury w z zakresie 0-60 C. Dostępne są różne wersje wykonania z różnymi stykami sterującymi. Prąd przełączany: 10A (250VAC) Temperatura zewnętrzna: -20 C to +80 C Ochrona: IP20 Złącza: mm 2 Montaż: na szynę 7,5x35mm Rozmiary (mm) THMS-01 Styk 1NC (do grzejników) 60x43x33 THMS-10 Styk 1NO (do wentylatorów) 60x43x33 THMS-11 Styki 1NO+1NC 67x50x46 L N L N Higrostat Służy do optymalizacji wilgotności we wnętrzu rozdzielnicy. Dzięki przełączalnemu stykowi jest w stanie sterować grzejnikiem lub wentylatorem, ewentualnie wysłać sygnał. Na czole higrostatu można ustawić zakres relatywnej wilgotności 35-90%. Zakres ustawień: 35%-90% relhy Moc przełączana: 5A(250VAC) Temperatura zewnętrzna: -20 C C Ochrona: IP20 Styki: styki śrubowe do przewodów mm 2 Metoda montażu: szyna montażowa 7,5x35 mm Typ styku: przełączany L N L 2 Symbol Tracon HGS-01 Higrostat z 1 stykiem przemiennym Rozmiary (mm) 67x50x38 3 G/71
