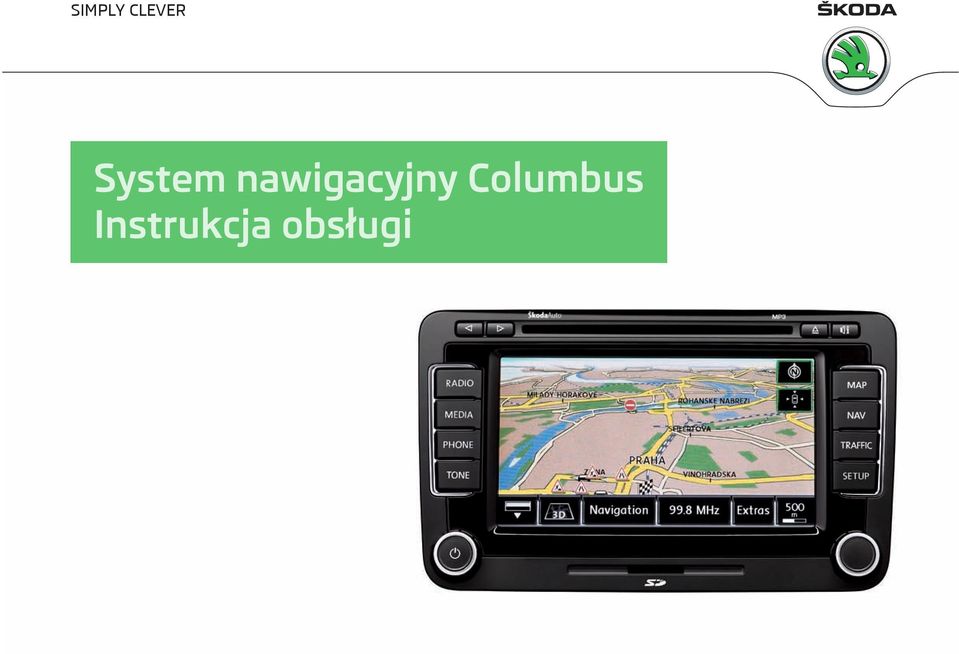

1 SIMPLY CLEVER System nawigacyjny Columbus Instrukcja obsługi

2

3 Wstęp Wybraliście Państwo samochód marki ŠKODA, wyposażony w układ nawigacji Columbus (dalej określany jako układ radia z nawigacją) dziękujemy za zaufanie. Zachęcamy Państwa do uważnego przeczytania tej instrukcji obsługi, dzięki czemu poznanie układu radia z nawigacją przebiegnie szybko i w szerokim zakresie. W razie dalszych pytań lub wątpliwości na temat układu radia z nawigacją należy zwrócić się do autoryzowanego partnera handlowego ŠKODY lub importera. Odmienne krajowe przepisy prawne mają pierwszeństwo przed informacjami podanymi w tej instrukcji obsługi. Życzymy Państwu przyjemnego użytkowania układu radia z nawigacją i zawsze szerokiej drogi. Państwa ŠKODA AUTO a.s. (dalej nazywany ŠKODA)

4 Indeks Informacje ogólne Instrukcja obsługi 3 Objaśnienia symboli 3 Ważne wskazówki 3 Przegląd urządzenia 4 Włączanie i wyłączanie urządzenia 4 Ustawianie głośności 5 Obsługa ekranu 5 Okno wprowadzania z klawiaturą 6 Obsługa głosowa układu radia z nawigacją Wprowadzenie 7 Polecenia głosowe 7 Tryb SETUP Menu główne SETUP 9 Ustawienia radia 9 Ustawienia mediów 9 Ustawienia telefonu 10 Ustawienia systemu 10 Ustawienia ekranu 10 Ustawienia mapy 10 Ustawienia nawigacji 10 Ustawienia komunikatów drogowych 11 Ustawianie obsługi głosowej 11 Ustawienia wideo 11 Ustawienia telewizora 11 Tryb RADIO Menu główne RADIO 13 Komunikaty drogowe TP 13 Tryb MEDIA Menu główne MEDIA 15 Wprowadzenie do odtwarzania płyt CD/DVD 16 Wprowadzenie do trybu MP3 17 Karta pamięci 17 Źródła zewnętrzne 18 Dysk twardy (HDD) 19 Tryb wideo 19 Tryb TV 21 Tryb TELEFON Menu główne TELEFON 23 Książka telefoniczna 23 Rozmowa telefoniczna i funkcje dostępne podczas rozmowy 24 Menu SMS 25 Tryb TONE Ustawienia dźwięku 26 Tryb MAP Widok mapy 27 Przycisk funkcyjny Nawigacja 28 Przycisk funkcyjny Dodatkowe okno 29 Tryb NAV (nawigacja) Wprowadzenie 30 Dane nawigacji i płyta nawigacyjna DVD 31 Ekrany wprowadzania prowadzenia do celu 31 Menu główne nawigacji 32 Przycisk funkcyjny Nowy cel 33 Prowadzenie z jednym celem 34 Tryb trasy 35 Tryb punktów drogowych 36 Ręczne blokowanie odcinków trasy 36 Dynamiczne prowadzenie do celu z zastosowaniem TMC 37 Tryb TMC Wyświetlanie komunikatów drogowych TMC 39 Spis treści 2 Indeks

5 Informacje ogólne Instrukcja obsługi W niniejszej instrukcji obsługi zostały opisane wszystkie dostępne wersje wyposażenia samochodu, nie są jednak opisane jako wyposażenie specjalne, wariant modelu lub wyposażenie przeznaczone dla określonego rynku. Dlatego w samochodzie mogą nie występować wszystkie elementy wyposażenia, opisane w tej instrukcji obsługi. Zakres wyposażenia samochodu jest opisany w dokumentach sprzedaży otrzymanych przy jego zakupie. Dalsze informacje można otrzymać od właściwego dealera ŠKODA. Gwarancja Urządzenie jest objęte takimi samymi warunkami gwarancji, jak samochody fabrycznie nowe, patrz Książka obsługi. Pielęgnacja ekranu OSTROŻNIE Do czyszczenia nie należy stosować rozpuszczalników takich, jak benzyna lub terpentyna, ponieważ substancje tego typu wchodzą w reakcję z powierzchnią wyświetlacza. Z wyświetlaczem należy postępować delikatnie, ponieważ naciskanie palcem lub dotykanie ostrymi przedmiotami może powodować wgniecenia i zadrapania. Objaśnienia symboli Koniec podrozdziału. Podrozdział jest kontynuowany na następnej stronie. Przejście do następnego przycisku. Ważne wskazówki wskazówki na temat bezpieczeństwa Informacja Ekran można czyścić z plam odcisków miękką szmatką, ewentualnie zwilżoną czystym alkoholem. Odbiór sygnału Kryte parkingi, tunele, wysokie budynki lub góry mogą zakłócać sygnał radiowy lub sygnał GPS w stopniu uniemożliwiającym używanie urządzenia. Zabezpieczenie przeciwkradzieżowe UWAGA Koncentruj się przede wszystkim na kierowaniu samochodem! Kierowca ponosi pełną odpowiedzialność za bezpieczeństwo ruchu. Korzystaj z układu tylko w takim stopniu, w którym będziesz mógł mieć pełną kontrolę nad samochodem niebezpieczeństwo wypadku! Ustaw głośność w taki sposób, aby akustyczne sygnały z zewnątrz, na przykład syreny ostrzegawcze pojazdów uprzywilejowanych, takich jak pojazdy policji, karetki pogotowia i pojazdy straży pożarnej, były zawsze słyszalne. Za duża głośność może powodować uszkodzenia słuchu! Kodowanie przeciwkradzieżowe tego układu radia z nawigacją chroni układ przed uruchomieniem przy odcięciu zasilania, np. w trakcie naprawy samochodu lub po kradzieży. Do uruchomienia układu radia z nawigacją potrzebny jest kod, jeśli doszło do odłączenia akumulatora, po odłączeniu układu nawigacji od zasilania elektrycznego samochodu i po usterce bezpiecznika. Numer kodu można sprawdzić wyłącznie online za pośrednictwem systemu ŠKODA, aby w ten sposób zagwarantować skuteczną ochroną przeciwkradzieżową. W razie konieczności zwrócić się do autoryzowanego partnera handlowego ŠKODY. Wprowadzanie kodu Jeśli po włączeniu urządzenia na ekranie pojawi się pole z klawiaturą, należy za jej pośrednictwem wprowadzić odpowiedni czterocyfrowy kod, który odblokuje urządzenie. Informacje ogólne 3

6 Wprowadzić czterocyfrowy kod przy użyciu przycisków funkcyjnych od 0 do 9. Cyfra zostanie wstawiona do wiersza edycji. Po wprowadzeniu czterech cyfr tło pola numerycznego zmienia kolor na szary (niedostępne) i wierszu edycji nie można więcej wprowadzić cyfr. Aby skasować cyfry wprowadzone w wierszu edycji od prawej do lewej, należy wcisnąć przycisk funkcyjny. Jeśli w wierszu edycji jest wyświetlany poprawny numer kodu, wcisnąć przycisk funkcyjny OK. Błędny numer kodu W wypadku wprowadzenia błędnego kodu, operację będzie można jeszcze raz powtórzyć. Liczba prób wyświetla się w dolnym wierszu ekranu. W przypadku dwukrotnego wprowadzenia nieprawidłowego kodu urządzenie zablokuje się na około jedną godzinę. Dopiero po upływie jednej godziny, w czasie której urządzenie i zapłon muszą być włączone, można ponownie spróbować wprowadzić numer kodu. Po dalszym dwukrotnym wprowadzeniu nieprawidłowego numeru kodu układ radia z nawigacją zablokuje się ponownie na jedną godzinę. Informacja Kod jest zapisany w normalnej sytuacji w pamięci zestawu wskaźników. Dzięki temu jest on rozkodowywany automatycznie (kodowanie komfortowe) Z tego względu przy codziennym użytkowaniu ręczne wprowadzanie kodu nie jest wymagane. Komunikat na wyświetlaczu Na wyświetlaczu urządzenia są wyświetlane informacje klimatyzacji Climatronic, odstęp samochodu od przeszkody, jeżeli jest włączony układ pomocy w parkowaniu i podobne informacje MEDIA - tryb Media 15 PHONE - tryb telefonu 23 TONE - ustawienia dźwięku i głośności 26 MAP - widok mapy 27 NAV - tryb nawigacji 30 TMC - wyświetlanie informacji TMC o ruchu drogowym 39 SETUP wprowadzanie ustawień w poszczególnych trybach 9 und - przyciski do poruszania się naprzód i wstecz Tryb RADIO wybranie stacji radiowej z listy. Tryb MEDIA wybranie poprzedniego lub następnego tytułu. Tryb TV - wybranie stacji telewizyjnej. Wejście płyt CD/DVD 15 Ekran 5 - Wysuwanie płyty CD lub DVD 16 - Włączanie obsługi głosowej 7 Pokrętło menu Tryb RADIO obrót do ręcznego ustawienia stacji; krótkie naciśnięcie w celu rozpoczęcia lub zatrzymania automatycznego przeszukiwania (Scan). Tryb MEDIA obrót do zmiany tytułu; krótkie naciśnięcie w celu rozpoczęcia lub zatrzymania automatycznego przeszukiwania (Scan). Widok mapy (MAP) obrót, w celu zmiany skali mapy; krótkie naciśnięcie do powtórzenia komunikatu nawigacyjnego przy uruchomionym prowadzeniu do celu. Tryb nawigacji (NAV) krótkie naciśnięcie do powtórzenia komunikatu nawigacyjnego przy uruchomionym prowadzeniu do celu. Wejście karty pamięci Przegląd urządzenia - Przycisk do nastawiania do włączania i wyłączania urządzenia (wciskanie) do ustawiania głośności aktualnie odtwarzanego źródła dźwięku/obsługi głosowej (obrót) 5 RADIO - tryb Radio 13 Włączanie i wyłączanie urządzenia W celu włączenia lub wyłączenia urządzenia nacisnąć przycisk 1. Po włączeniu urządzenia rozpoczyna się odtwarzanie źródła dźwięku wybranego w momencie wyłączenia urządzenia. Jeśli przy włączonym urządzeniu kluczyk zostanie wyjęty ze stacyjki, urządzenie wyłączy się automatycznie. 4 Informacje ogólne

7 W samochodach wyposażonych w układ KESSY urządzenie wyłącza się automatycznie po wyłączeniu silnika i otwarciu drzwi. Jeżeli najpierw zostaną otwarte drzwi, a następnie zostanie wyłączony silnik, urządzenie wyłącza się dopiero po zaryglowaniu pojazdu. Przy wyłączonym zapłonie układ wyłącza się automatycznie po około jednej godzinie (ochrona akumulatora przed rozładowaniem). Ustawianie głośności W celu zwiększenia głośności obrócić przycisk 1 w prawo. W celu obniżenia głośności obrócić przycisk 1 w lewo. Zmiana głośności jest wskazywana na wyświetlaczu urządzenia. Zmniejszenie głośności do 0 powoduje wyłączenie głośników i wyświetlenie na wyświetlaczu symbolu. OSTROŻNIE Za duża głośność może powodować uszkodzenia słuchu! Obsługa ekranu Rys. 1 Tryb ustawień SETUP: Menu główne Setup/Setup Radio Urządzenie jest wyposażone w ekran dotykowy. Obszary w kolorowych ramkach wyświetlane na ekranie są aktualnie wybrane i są obsługiwane przez ekran dotykowy. Niektóre funkcje układu nawigacją można obsługiwać przy użyciu kierownicy wielofunkcyjnej, patrz instrukcja obsługi samochodu. Przyciski funkcyjne na ekranie Dostępne obszary, które powodują wybranie funkcji lub menu, nazywane są przyciskami funkcyjnymi. W menu głównym Setup nacisnąć przykładowo przycisk funkcyjny Radio» rys. 1 aby wybrać menu Setup Radio C» rys. 1. W wierszu tytułu jest wyświetlana nazwa aktualnie wybranego menu A i C. Naciśnięcie przycisku funkcyjnego B i D powoduje powrót z aktualnie wybranego menu do poprzedniego menu. Suwak Wciśnięcie suwaka E» rys. 1 i przesuwanie go do dołu lub do góry (lub dotknięcie przycisków funkcyjnych i ) umożliwia poruszanie się po aktualnym menu. Suwakiem na pasku ustawień można również poruszać przez wciśnięcie przycisku funkcyjnego - lub + np. podczas wprowadzania ustawień w trybie DVD. Okno pop-up Po wciśnięciu przycisku funkcyjnego F otwiera się tak zwane okno pop-up z kolejnymi punktami menu. Nacisnąć krótko jeden z dostępnych punktów menu. Okno pop-up znika i w przycisku funkcyjnym pojawia się wybrany punkt menu. Aby zamknąć okno pop-up bez zmiany ustawienia, należy dotknąć okna pop-up w obszarze przycisku funkcyjnego. Pole wyboru Niektóre funkcje posiadają jedynie możliwość włączania i wyłączania. Przed nazwą funkcji, którą można tylko włączać lub wyłączać, znajduje się tak zwane pole wyboru G» rys. 1: - Funkcja jest włączona. - Funkcja jest wyłączona. W celu włączenia lub wyłączenia funkcji nacisnąć krótko odpowiedni przycisk funkcyjny. Jeśli przy włączonym urządzeniu na ekranie nie będzie widać przycisków funkcyjnych (np. podczas odtwarzania filmu DVD), dotknąć krótko ekranu, aby wyświetlić aktualnie wybrane przyciski funkcyjne. Przykładowe menu w instrukcji obsługi Wcisnąć przycisk ABC DEF - przyciski należy wciskać jeden po drugim. Informacje ogólne 5

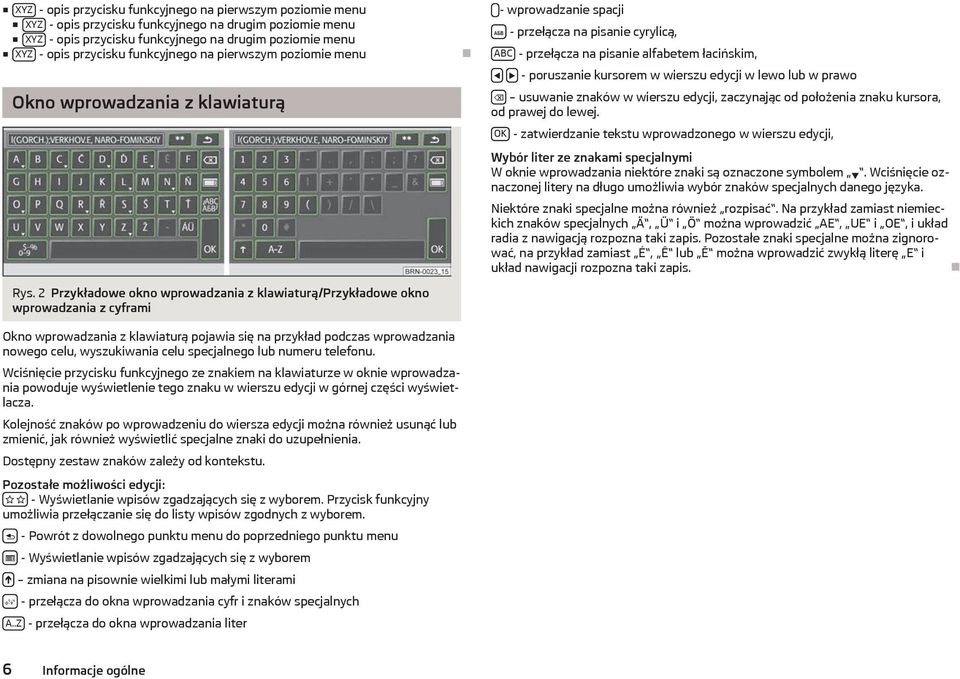

8 XYZ - opis przycisku funkcyjnego na pierwszym poziomie menu XYZ - opis przycisku funkcyjnego na drugim poziomie menu XYZ - opis przycisku funkcyjnego na drugim poziomie menu XYZ - opis przycisku funkcyjnego na pierwszym poziomie menu Okno wprowadzania z klawiaturą Rys. 2 Przykładowe okno wprowadzania z klawiaturą/przykładowe okno wprowadzania z cyframi Okno wprowadzania z klawiaturą pojawia się na przykład podczas wprowadzania nowego celu, wyszukiwania celu specjalnego lub numeru telefonu. Wciśnięcie przycisku funkcyjnego ze znakiem na klawiaturze w oknie wprowadzania powoduje wyświetlenie tego znaku w wierszu edycji w górnej części wyświetlacza. Kolejność znaków po wprowadzeniu do wiersza edycji można również usunąć lub zmienić, jak również wyświetlić specjalne znaki do uzupełnienia. Dostępny zestaw znaków zależy od kontekstu. Pozostałe możliwości edycji: - Wyświetlanie wpisów zgadzających się z wyborem. Przycisk funkcyjny umożliwia przełączanie się do listy wpisów zgodnych z wyborem. - Powrót z dowolnego punktu menu do poprzedniego punktu menu - Wyświetlanie wpisów zgadzających się z wyborem zmiana na pisownie wielkimi lub małymi literami - przełącza do okna wprowadzania cyfr i znaków specjalnych A..Z - przełącza do okna wprowadzania liter - wprowadzanie spacji - przełącza na pisanie cyrylicą, ABC - przełącza na pisanie alfabetem łacińskim, - poruszanie kursorem w wierszu edycji w lewo lub w prawo usuwanie znaków w wierszu edycji, zaczynając od położenia znaku kursora, od prawej do lewej. OK - zatwierdzanie tekstu wprowadzonego w wierszu edycji, Wybór liter ze znakami specjalnymi W oknie wprowadzania niektóre znaki są oznaczone symbolem. Wciśnięcie oznaczonej litery na długo umożliwia wybór znaków specjalnych danego języka. Niektóre znaki specjalne można również rozpisać. Na przykład zamiast niemieckich znaków specjalnych Ä, Ü i Ö można wprowadzić AE, UE i OE, i układ radia z nawigacją rozpozna taki zapis. Pozostałe znaki specjalne można zignorować, na przykład zamiast É, Ê lub Ě można wprowadzić zwykłą literę E i układ nawigacji rozpozna taki zapis. 6 Informacje ogólne

9 Obsługa głosowa układu radia z nawigacją Wprowadzenie Obsługa głosowa jest możliwa tylko w następujących językach: czeski, angielski, niemiecki, francuski, hiszpański, portugalski, holenderski, włoski. Z obsługi głosowej można korzystać w trybach RADIO, MEDIA, PHONE, MAP i NAV. Włączanie obsługi głosowej (dialogu) Dotknięcie przycisku. Dialog Tryb krótkiego lub długiego dialogu można wywołać przez naciśnięcie przycisku na urządzeniu i przez wymówienie polecenia long dialogue (system wymawia cały komunikat bez skracania) lub short dialogue [system skraca niektóre komunikaty lub zastępuje je sygnałem akustycznym (gongiem) w celu przyspieszenia obsługi] albo ręcznie w trybie SETUP» strona 11, Ustawianie obsługi głosowej. Przerywanie komunikatów Przez dotknięcie na krótko przycisku na urządzeniu można przerwać właśnie trwający komunikat. Dzięki temu można wcześniej wymówić kolejne polecenie głosowe. Wyłączanie obsługi głosowej (dialogu) Po wykonaniu polecenia głosowego obsługa głosowa wyłącza się automatycznie. Przez wciśnięcie jednego z przycisków znajdujących się po bokach ekranu urządzenia lub przez dotknięcie ekranu [jeżeli nie chodzi o wciśnięcie przycisku funkcyjnego Hide help w prezentacji pomocy]. Przez wymówienie polecenia Cancel. Jeżeli przy włączonym dialogu system nie otrzyma polecenia lub polecenie nie zostanie rozpoznane, zareaguje pytaniem Pardon? i będzie można wymówić nowe polecenie. Jeżeli system nie otrzyma polecenia również za drugim razem, zostanie wyświetlona pomoc. Jeżeli system nie otrzyma polecenia także za trzecim razem, pojawi się komunikat Cancel, a obsługa głosowa zostanie wyłączona. Optymalne zrozumienie poleceń zależy od wielu czynników: Należy mówić z normalną głośnością, bez akcentowania i zbędnych przerw. Starać się o prawidłową wymowę. Nie używać skrótów zawsze wymawiać całe polecenie. Nie mówić, gdy układ akurat wypowiada swój komunikat. System nie reaguje na dalsze polecenia, dopóki trwa odtwarzanie komunikatu. Zamknąć drzwi, okna i dach przesuwny, w ten sposób można uniknąć odgłosów z zewnątrz pogarszających zrozumienie poleceń. Podczas dialogu ograniczyć dochodzenie dźwięków z innych źródeł (np. jednoczesnej rozmowy pasażerów). Mikrofon do obsługi głosowej jest skierowany jednocześnie na kierowcę i pasażera. Dlatego można z niego korzystać z obu stron. Polecenia głosowe System rozpoznaje tylko wpisów (to oznacza, że w trybie NAV dla wybranego kraju jest rozpoznawanych tylko dużych miast). Jeżeli wybrane miasto nie znajduje się w tej grupie wpisów, to zamiast normalnego wypowiadania jego nazwę należy przeliterować. Ogólne informacje na temat obsługi głosowej można wywołać przez krótkie wciśnięcie przycisku na urządzeniu i przez wymówienie polecenia Instructions. Zostanie włączony komunikat informujący o tym, że instrukcja składa się z siedmiu części. Aby uzyskać szczegółowe informacje na temat poszczególnych części instrukcji, należy użyć np. polecenia Tutorial part 2. Ogólną pomoc dotyczącą poszczególnych trybów można wywołać przez krótkie wciśnięcie przycisku na urządzeniu i przez wymówienie polecenia Pomoc krótkie polecenia. Polecenie głosowe Help Pomoc można wywołać przez użycie polecenia Help. W zależności od trybu, jaki jest aktualnie włączony, pomoc oferuje różne możliwości. Jeżeli dostępne możliwości nie są wystarczające, wymówić polecenie further options. Przełączanie się między trybami Aby po włączeniu obsługi głosowej przełączać się między trybami, należy wymówić nazwę wybranego trybu. Aby na przykład z trybu RADIO przejść do trybu ME- DIA, należy użyć polecenia Media. Nazwy trybów PHONE, MAP, NAV wymawiać zawsze jako Telephone, map, navigation. W każdym trybie można używać również poleceń głosowych z innych trybów urządzenie przełącza się automatycznie między poszczególnymi trybami. Obsługa głosowa układu radia z nawigacją 7

10 Wyświetlanie pomocy Aby pomoc była wyświetlana na ekranie urządzenia, należy ją aktywować (następnie należy ją wyłączyć ) ręcznie w trybie SETUP» strona 11, Ustawianie obsługi głosowej. Nagrywanie mowy W trybach PHONE, NAV i RADIO można rejestrować krótkie nagrania głosowe. Po wymówieniu nagranego terminu zostaje wykonane wybrane polecenie (np. w trybie PHONE można utworzyć nagranie głosowe dla wybranego kontaktu telefonicznego, po wymówieniu polecenia system wybierze ten numer). 8 Obsługa głosowa układu radia z nawigacją

11 Tryb SETUP Menu główne SETUP Rys. 3 Menu główne SETUP RDS Regional - włączanie/wyłączanie automatycznego śledzenia stacji przy użyciu RDS Automatycznie - automatyczny wybór najlepiej odbieranej stacji Fix - wybrana regionalna stacja jest przechowywana możliwie najdłużej. Komunikaty drogowe (TP) - wyłączanie/wyłączanie komunikatów drogowych Aktualna stacja TMC: - wyświetlanie stacji TMC, z której są odbierane radiowe komunikaty drogowe Preferowana stacja TMC - określanie preferowanej stacji TMC Automatycznie - automatyczny wybór najlepiej odbieranej stacji Wybieranie z listy stacji TMC Kasuj listę pamięci - kasowanie stacji zapisanych na liście pamięci Informacja Nacisnąć przycisk SETUP, a następnie wybrać przycisk funkcyjny: Radio» strona 9, Ustawienia radia; Media» strona 9, Ustawienia mediów; Telefon» strona 10, Ustawienia telefonu; System» strona 10, Ustawienia systemu; Ekran» strona 10, Ustawienia ekranu Mapa» strona 10, Ustawienia mapy; Nawigacja» strona 10, Ustawienia nawigacji; Info o ruchu drogowym» strona 11, Ustawienia komunikatów drogowych; Obsługa głosowa» strona 11, Ustawianie obsługi głosowej; Video» strona 11, Ustawienia wideo. Ustawienia radia Wybrać przycisk SETUP Radio. Przyciski strzałek - ustawianie funkcji zmiany stacji w trybie RADIO przy użyciu przycisków strzałek Lista stacji - przełączanie wszystkich aktualnie dostępnych stacji wybranego zakresu częstotliwości Lista pamięci - przełącza tylko stacje zapisane w pamięci RDS (Radio Data System) służy do przesyłania informacji identyfikującej program i dodatkowych usług, i umożliwia w ten sposób między innymi automatyczne śledzenie stacji. Stacje radiowe obsługujące funkcję RDS, przy dostatecznie silnym sygnale wysyłają dodatkowo informację tekstową ze swoją nazwą, którą widać na wyświetlaczu zamiast wskazania częstotliwości. TMC (Traffic Message Channel) jest cyfrową usługą przesyłania danych drogą radiową przewidzianą do ciągłego przekazywania komunikatów drogowych. Ustawienia mediów Wybrać przycisk SETUP Media Aktywuj wejście AV do odtwarzania opcjonalnego zewnętrznego źródła audio/ wideo, gdy jest wbudowany tuner TV. Aktywuj wejście AUX do odtwarzania zewnętrznego źródła dźwięku Automat. odtwarzanie Bluetooth-Audio - aktywuje automatyczne odtwarzanie odtwarzacza multimedialnego Głośność AUX ustawienie czułości wejściowej zewnętrznego źródła Cicho - niska czułość wejściowa Średnio - średnia czułość wejściowa Głośno - wysoka czułość wejściowa Wyłącz nazwy wykonawców/utworów odpowiednio do dokonanych ustawień podczas odtwarzania płyt audio CD z funkcją CD-Text oraz podczas odtwarzania plików MP3 wyświetlana będzie nazwa tytułu i wykonawcy lub tylko nazwa pliku i folderu. Scan/Mix/Repeat z podkatalogami ) odtwarzanie w określonej kolejności wszystkich plików MP3 zapisanych kolejno w folderach i podfolderach. Tryb SETUP 9

12 Ustawienia telefonu Wybrać przycisk SETUP Telefon. Aktualizuj książkę telefoniczną - ładuje książkę telefoniczną z telefonu komórkowego do pamięci układu radia z nawigacją. Proces może trwać kilka minut. Skasuj listy połączeń - kasowanie zapisanych list połączeń Skasuj SMS - kasowanie wiadomości tekstowych (SMS) Szybkie wybieranie - Edycja zaprogramowanych przycisków szybkiego wybierania Wyłącz telefon - wyłączanie telefonu Przywróć ustawienia fabryczne - przywrócenie urządzenia do stanu początkowego, profile użytkowników zostają skasowane Zmień kolejność listy połączeń - zmiana kolejności na listach połączeń (od najstarszego lub najnowszego) Ustawienia systemu Wybrać przycisk SETUP System. Język/Language określanie języka interfejsu menu i komunikatów głosowych Automatycznie - automatyczne określanie języka menu zależnego od ustawienia wprowadzonego w wyświetlaczu centralnym lub bezpośredni wybór odpowiedniego języka z listy; Format daty - ustawienia formatu daty Wskazanie czasu - wskazanie aktualnego czasu na ekranie w trybach RADIO, ME- DIA i MAP Wył. - wyłączanie Wł. - włączanie Data - ustawienia daty Ustawienia fabryczne - przywrócenie ustawień fabrycznych Wybieranie ustawienia do przywrócenia Reset - przywrócenie urządzenia do stanu początkowego, profile użytkowników zostają skasowane. Ustawienia ekranu Średnio - średnia czułość wejściowa Ciemno - ciemny poziom Bardzo ciemno - najciemniejszy poziom Dzień/Noc - przełączanie się między dziennym, nocnym i automatycznym widokiem mapy. Automatycznie - sterowanie przy użyciu czujników dostępnych w samochodzie Dzień - ustawienie dla trybu dziennego Noc - ustawienie dla trybu nocnego Sygnał potwierdzenia - włączanie/wyłączanie dźwięku potwierdzającego użycie przycisku funkcyjnego Wł. - włączanie Wył. - wyłączanie Ekran wył. ekran można przestawić w tryb energooszczędny. W dolnym wierszu jest wyświetlana aktualna informacja o źródle dźwięku. Ekran można ponownie włączyć przez dotknięcie ekranu lub dowolnego przycisku poza przyciskiem obsługowym. Ustawienia mapy Wybrać przycisk SETUP Mapa. Dodatkowe okno - pozycja dodatkowego okna w widoku mapy Z lewej strony - z lewej Z prawej strony - z prawej Sym. prowad. do celu - wyświetlanie wskazówek nawigacyjnych i kompasu w dodatkowym oknie w widoku 2D lub 3D Wskazanie celu - wyświetlanie informacji o celu» strona 27, Przyciski funkcyjne i symbole podczas prowadzenia do celu Cel - cel Następny cel pośredni - następny cel pośredni Wybór celów specjaln. - wybór celów specjalnych. Cele są oznaczone na mapie przy użyciu symboli Wyświetl symbole ulubionych - wyświetlanie celów zapisanych jako ulubione z symbolem wybranej kategorii ulubionych na mapie Wyświetl ograniczenie prędkości - na ekranie jest wyświetlane aktualne ograniczenie prędkości dla aktualnego odcinka drogi Wybrać przycisk SETUP Ekran. Poziom jasności - ustawianie jasności ekranu Bardzo jasno - najjaśniejszy poziom Jasno - jasny poziom Ustawienia nawigacji Wybrać przycisk SETUP Nawigacja. 10 Tryb SETUP

13 Pokaż 3 trasy alternatywne - proponuje 3 trasy alternatywne dla prowadzenia do celu» strona 32, Przycisk funkcyjny Opcje Komunikaty nawigac. - ustawianie komunikatów nawigacji Wył. - wyłączanie Dynamicznie dźwiękowe wskazówki jazdy będą nadawane tylko wtedy, gdy wyliczenie trasy zostało spowodowane, przykładowo z powodu zgłoszonych utrudnień ruchu. Wł. - włączanie Wskazanie czasu - ustawianie wskazania czasu w dolnej części mapy Godzina przyjazd. - wskazanie godziny przyjazdu Czas przejazdu - wyświetlanie pozostałego czasu Moje cele specjalne - importowanie własnych celów specjalnych z karty pamięci Zdefiniuj adres domowy - edycja adresu domowego» strona 34, Przycisk funkcyjny Adres domowy Wprowadzanie celu - wyświetlanie ekranu wprowadzania celu» strona 33, Przycisk funkcyjny Adres Aktualna pozycja - zapisywanie aktualnej pozycji jako adres domowy Skasuj - kasowanie adresu domowego Edytuj - edycja adresu domowego. Ustaw aktualną pozycję - zapisywanie aktualnej pozycji jako adres domowy Rozszerzone ustawienia nawigacji - rozszerzone ustawienia nawigacji Tryb demo uruchamianie wirtualnego prowadzenia do celu Ręcznie podaj lokalizację - wprowadzanie lokalizacji rozpoczęcia trybu demo Śred. prędkość do oblicz. czasu - w zależności od ustawionej średniej prędkości w trybie demo zostaje obliczony czas dojazdu lub czas podróży w trybie demo Szybko - duża prędkość Średnio - średnia prędkość Wolno - niska prędkość Ustawienia komunikatów drogowych Wybrać przycisk SETUP Info o ruchu drogowym. Preferowana stacja TMC - określanie preferowanej stacji TMC Automatycznie - automatyczne wyszukiwanie stacji TMC Wybieranie preferowanej stacji TMC z listy Wskazanie komunik. TMC - ustawianie wyświetlania komunikatów drogowych Wszystkie - wyświetlanie wszystkich aktualnych komunikatów drogowych Dla tej trasy - wyświetlanie tylko komunikatów drogowych dotyczących pozostałej trasy Komunikaty drog. (TP) - włączanie/wyłączanie komunikatów drogowych» strona 13, Komunikaty drogowe TP. Ustawianie obsługi głosowej Wybrać przycisk SETUP Obsługa głosowa. Styl dialogu - ustawianie stylu dialogu Długi - system wymawia cały komunikat bez skracania. Krótki system skraca niektóre komunikaty lub zastępuje je sygnałem akustycznym (gongiem) w celu przyspieszenia obsługi. Wizualne pomoce poleceń głosowych - graficzna pomoc poleceń głosowych wyświetla przegląd najważniejszych poleceń w oknie pop-up. Graficzną pomoc poleceń można ustawiać w systemie osobno dla każdego trybu (to oznacza, że gdy prezentacja pomocy zostanie ustawiona dla trybu MAP, będzie wyświetlana wyłącznie w tym trybie). Skasuj znaki głosowe - kasowanie własnych wpisów głosowych Wszystkie - kasowanie wszystkich wpisów głosowych. Książka telefoniczna - książka telefoniczna Pamięć radia - pamięć radia Pamięć nawigacji - pamięć nawigacji Ustawienia wideo Wybrać przycisk SETUP Video. Język audio - ustawianie języka komunikatów głosowych Język menu - ustawianie języka menu DVD Napisy - napisy Format DVD - ustawianie formatu DVD 4:3 - format 4:3 16:9 - format 16:9 Ustawienia telewizora Wybrać przycisk SETUP Video. Przyciski strzałek - wyszukiwanie stacji TV Lista stacji - wybór stacji TV z listy aktualnie odbieranych stacji Lista pamięci - wyświetlanie stacji TV zapisanych w pamięci stacji. System TV - zmiana systemu TV Format TV - ustawianie odpowiedniej proporcji obrazu telewizyjnego 4:3 - format 4:3 16:9 - format 16:9 Tryb SETUP 11

14 TV-Audiokanał - wybór kanału językowego dla dwujęzycznego przekazu audio Kanał A - kanał językowy A Kanał B - kanał językowy B Automat. przełączenie DVB-T/analogowo - szukana jest wybrana stacja TV analogowa lub cyfrowa Skasuj listę pamięci stacji TV - kasowanie listy pamięci stacji TV System AV1 - standard odtwarzania, zawsze tylko dla zewnętrznego źródła audio lub wideo System AV2 - standard odtwarzania, zawsze tylko dla zewnętrznego źródła audio lub wideo 12 Tryb SETUP

15 Tryb RADIO Menu główne RADIO Wybrać przycisk RADIO - menu główne RADIO Przycisk funkcyjny Pasmo FM - pasmo częstotliwości FM AM - pasmo częstotliwości AM Rys. 4 Menu główne RADIO Pasmo częstotliwości można także zmieniać przez powtarzalne wciskanie przycisku RADIO. Przycisk funkcyjny Lista stacji Otwiera listę wszystkich aktualnie dostępnych stacji FM. Jeżeli dana stacja z listy stacji jest już zapisana, pojawia się numer dostępny w ustawieniach. Przycisk funkcyjny Pamięć Pamięć wyświetlanie przycisków pamięci 1-6 Pamięć wyświetlanie przycisków pamięci 7-12 Pamięć wyświetlanie przycisków pamięci Pamięć wyświetlanie przycisków pamięci Przełączanie zapisanych stacji radiowych przy użyciu przycisków lub - na podstawie ustawień Przyciski strzałek (na ekranie pojawia się komunikat Pamięć) lub wszystkich aktualnie odbieranych stacji FM» strona 9, Ustawienia radia. Zapisywanie stacji radiowych na liście stacji- ustawić wybraną stację radiową i trzymać wciśnięty przycisk funkcyjny od 1 do 24, aż rozlegnie się sygnał dźwiękowy. Przycisk funkcyjny Dodatki Scan - automatyczne odsłuchiwanie wszystkich dostępnych stacji aktualnego zakresu częstotliwości przez około 5 sekund. Dotknąć ponownie pokrętła menu 15 lub przycisku funkcyjnego Scan, aby zakończyć automatyczne odsłuchiwanie przy aktualnie wybranej stacji radiowej. TP - włączanie/wyłączanie komunikatów drogowych (tylko w trybie FM).» strona 13, Komunikaty drogowe TP Ekran wył. ekran można przestawić w tryb energooszczędny. Ekran jest wtedy czarny, a w dolnym wierszu jest wyświetlana aktualna informacja o źródle dźwięku. Ekran można ponownie włączyć przez dotknięcie ekranu lub dowolnego przycisku poza przyciskiem obsługowym. RDS (Radio Data System) służy do przesyłania informacji identyfikującej program i dodatkowych usług, i umożliwia w ten sposób między innymi automatyczne śledzenie stacji. Stacje radiowe obsługujące funkcję RDS, przy dostatecznie silnym sygnale wysyłają dodatkowo informację tekstową ze swoją nazwą, którą widać na wyświetlaczu zamiast wskazania częstotliwości. Jeśli stacja radiowa nadaje dodatkowe informacje za pośrednictwem funkcji RDS i w tym czasie trwa programowanie tej stacji, wówczas może się zdarzyć, że po zaprogramowaniu nazwa stacji nie będzie wyświetlana poprawnie. Przycisk funkcyjny Ręczn. Stacje radiowe można ustawiać ręcznie przez obracanie pokrętła menu 15 lub przy użyciu przycisków funkcyjnych w dolnym wierszu ekranu. Komunikaty drogowe TP Wybrać przycisk RADIO Dodatki TP - włączanie/wyłączanie komunikatów drogowych. Wskazanie TP w połączeniu z nazwą stacji (np. z listy stacji lub z listy pamięci) wyświetla nadawcę komunikatu radiokomunikacji drogowej. Niezależnie od aktualnie nastawionej stacji radiowej, dodatkowy odbiornik w urządzeniu zapewnia zawsze odbiór nadawcy komunikatów radiokomunikacji radiowej, o ile funkcja radiokomunikacji drogowej będzie włączona. W trybie Media w tle szukany jest zawsze automatycznie dostępny nadawca komunikatów radiokomunikacji radiowej. Gotowość funkcji monitorowania radiokomunikacji drogowej wskazywana jest literami TP w prawym górnym rogu ekranu. Tryb RADIO 13

16 Jeśli zdarzy się, że odbiór nadawcy komunikatów radiokomunikacji drogowej będzie niemożliwy, na przykłada przy zakłóceniach w ogólnym odbiorze radiowym, zamiast napisu TP wyświetla się No TP. 14 Tryb RADIO

17 Tryb MEDIA Menu główne MEDIA Rys. 5 Menu główne MEDIA W zależności od źródła mediów menu MEDIA jest wyświetlane jako Audio lub Video. Otwarcie menu głównego MEDIA i zmiana źródła medialnego Nacisnąć przycisk MEDIA w celu wywołania menu głównego MEDIA. Urządzenie wznawia odtwarzanie poprzednio wybranego źródła medialnego. Jeśli w urządzeniu były odtwarzane źródła dźwięku i wideo, za pomocą przycisku wyboru obszaru MEDIA wybrać poprzednie źródło dźwięku lub poprzednie źródło obrazu. MEDIA - menu główne MEDIA, wywoływanie i zmiana źródła mediów. CD przejście do odtwarzania płyty CD/DVD umieszczonej w urządzeniu Wewn. CD - CD w wewnętrznym napędzie urządzenia Zewn. CD - CD w zewnętrznej zmieniarce płyt CD SD przejście do odtwarzania zawartości wsuniętej karty pamięci» strona 17, Karta pamięci HDD - przejście do odtwarzania plików audio zapisanych na wewnętrznym dysku twardym» strona 19, Dysk twardy (HDD). AUX - przejście do zewnętrznego źródła dźwięku podłączonego przez gniazdo multimedialne AUX» strona 18, Wejście AUX AUX - przejście do zewnętrznego źródła dźwięku podłączonego przez gniazdo multimedialne AUX» strona 18, Wejście MDI - gniazdo multimedialne - przejście do zewnętrznego źródła dźwięku podłączonego przez Bluetooth Video - menu źródeł wideo Video» strona 19, Tryb wideo,» strona 21, Tryb TV. Repeat - wyświetlanie opcji powtarzania Utwór - powtórzenie aktualnego utworu CD - powtórzenie wszystkich utworów aktualnej płyty CD Folder - powtórzenie wszystkich utworów z aktualnego folderu (tryb MP3) Dodatki - wyświetlanie opcji odtwarzania Mix - wszystkie tytuły z aktualnego źródła dźwięku są odtwarzane w przypadkowej kolejności. Mix - powrót do normalnego odtwarzania Scan - wszystkie tytuły aktualnie wybranego źródła medialnego będą odtwarzane po kolei przez 10 sekund każdy. Automatyczne odsłuchiwanie można również włączyć lub zakończyć przez krótkie dotknięcie pokrętła menu 15. Scan - powrót do normalnego odtwarzania Pojemność HDD - informacje do wpisania lub wolne miejsce na dysku twardym (HDD). Ekran wył. ekran można przestawić w tryb energooszczędny. Ekran jest wtedy czarny, a w dolnym wierszu jest wyświetlana aktualna informacja o źródle dźwięku. Ekran można ponownie włączyć przez dotknięcie ekranu lub dowolnego przycisku poza przyciskiem obsługowym. Wybór otwarcie listy tytułów aktualnego źródła dźwięku, w celu wybrania innego tytułu lub innego źródła dźwięku - wyświetlanie nadrzędnego folderu, przechodzenie do menu głównego źródeł dźwięku Utwór rozpoczęcie odtwarzania wybranego tytułu - zapisywanie folderów, list odtwarzania i nośników danych na dysku twardym HDD» strona 19, Dysk twardy (HDD). Przyciski urządzenia do obsługi aktualnego źródła audio lub wideo Przyciski strzałek w urządzeniu lub działają zawsze na aktualnie wybrane źródło dźwięku, niezależnie od aktualnie wyświetlanego menu. Krótkie naciśnięcie powoduje przejście do początku aktualnego tytułu lub rozdziału, ponowne naciśnięcie powoduje przejście do poprzedniego tytułu lub rozdziału. Krótkie naciśnięcie powoduje przejście do początku następnego tytułu lub rozdziału, ponowne naciśnięcie powoduje przejście do następnego tytułu lub rozdziału. W menu aktualnie wybranego źródła dźwięku tytuły można przełączać także za pomocą pokrętła menu 15. Tryb MEDIA 15

18 Przyciski urządzenia do obsługi aktualnego źródła audio lub wideo Krótkie naciśnięcie powoduje przejście do początku aktualnego tytułu lub rozdziału, ponowne naciśnięcie powoduje przejście do poprzedniego tytułu lub rozdziału. Krótkie naciśnięcie powoduje przejście do następnego tytułu lub rozdziału. przerwa: Odtwarzanie zatrzymuje się w aktualnym miejscu symbol zmienia się na po dotknięciu wznawia odtwarzanie od tego miejsca. Informacja Jeżeli głośność zostanie zmniejszona do wartości 0 podczas odtwarzania płyty CD, odtwarzania z dysku twardego lub innego źródła dźwięku, symbol zmienia się na, a odtwarzanie zostaje przerwane. Wprowadzenie do odtwarzania płyt CD/DVD Wkładanie płyt CD/DVD Wsunąć płytę CD/DVD, zadrukowaną stroną skierowaną do góry, w otwór na płyty 11 do momentu, aż płyta zostanie automatycznie wciągnięta. Odtwarzanie rozpoczyna się automatycznie. Wyjmowanie płyt CD/DVD Wybrać przycisk płyta CD/DVD zostaje wysunięta. Jeśli w ciągu 10 sekund płyta CD/DVD nie zostanie zabrana, ze względu na bezpieczeństwo zostanie ponownie wsunięta. Płyta CD/DVD nieczytelna Po włożeniu płyty CD/DVD, której urządzenie nie będzie mogło odczytać, wyświetli się okno pop-up ze wskazówką. Płyta CD/DVD zostanie ponownie wysunięta po kilku sekundach. Jeśli w ciągu 10 sekund płyta CD/DVD nie zostanie zabrana, ze względu na bezpieczeństwo zostanie ponownie wsunięta. Przerywanie w czasie odtwarzania Na drogach o złej jakości oraz przy silnych drganiach mogą występować zakłócenia w płynnym odtwarzaniu płyty CD. Powstawanie kondensatu Przy niskiej temperaturze i po opadach deszczu w napędzie płyt CD/DVD może się gromadzić wilgoć (skropliny). Może to powodować przerwy w odtwarzaniu lub uniemożliwić odtwarzanie. W takich przypadkach odczekać, aż wilgoć ustąpi. Wskazówki na temat czyszczenia płyt CD/DVD Zabrudzonych płyt CD/DVD nie czyścić ruchami okrężnymi, tylko za pomocą miękkiej, nie strzępiącej się szmatki od wewnątrz do zewnątrz płyty. Przy silnych zabrudzeniach zalecamy czyszczenie płyt specjalnymi środkami czyszczącymi. Również w tym przypadku nie czyścić płyty ruchami okrężnymi, tylko na zewnątrz, a następnie wysuszyć. Pliki MP i WMA (Windows Media Audio) Odtwarzane pliki MP3 i WMA można też zapisywać na dysku twardym urządzenia» strona 19, Dysk twardy (HDD). Pliki audio skompresowane w standardzie Windows Media Audio, mogą być dodatkowo chronione prawem autorskim za pomocą technologii praw cyfrowych DRM (Digital Rights Management). Takich plików WMA urządzenie nie obsługuje. UWAGA Odtwarzacz płyt CD/DVD jest wyposażony w laser klasy 1. Podczas otwierania odtwarzacza CD/DVD istnieje zagrożenie zranienia przez niewidoczne promieniowanie laserowe. OSTROŻNIE Za pomocą wewnętrznego napędu płyt CD/DVD można odtwarzać płyty audio CD (CD-A) i płyty audio DVD, płyty CD z plikami MP3 i płyty DVD z plikami MP3. W żadnym razie nie wkładać do wewnętrznego napędu płyt CD z nadrukiem Nie wkładać do napędów bez szufladki lub Eco Disc. Wsunięcie drugiej płyty CD/DVD w trakcie przy wysuwania innej płyty CD/DVD może spowodować uszkodzenie napędu CD/DVD w urządzeniu. Po wciśnięciu przycisku wysuwania wysunięcie płyty CD trwa kilkanaście sekund. W tym czasie otwarta jest blokada przed wejściem CD/DVD. Przed próbą wsunięcia nowej płyty CD/DVD należy koniecznie odczekać, aż wysunie się poprzednia płyta CD/ DVD. W przypadku wystąpienia mechanicznej usterki napędu CD/DVD lub przy nieprawidłowo bądź nie do końca wsuniętej płycie CD/DVD najpierw wyświetli się na ekranie komunikat CD error. Sprawdź płytę CD., a następnie DVD device error (Błąd napędu DVD). Sprawdzić płytę CD/DVD i ponownie wsunąć ją prawidłowo i do końca w urządzenie. Gdy ponownie wyświetli się komunikat Błąd napędu CD/ DVD, zgłosić się do najbliższego partnera handlowego ŠKODA. Urządzenie przy zbyt wysokiej temperaturze podzespołów wewnętrznych nie będzie przyjmowało płyt CD/DVD. Urządzenie przełączy się do poprzednio wybranego stanu pracy. 16 Tryb MEDIA

19 Nie stosować nigdy benzyny, rozcieńczalników do farb lub środków do czyszczenia płyt gramofonowych. W przeciwnym razie można uszkodzić powierzchnię płyty CD/DVD. Nie wolno wystawiać płyt CD/DVD na bezpośrednie działanie promieni słonecznych! Opisywać płyty CD/DVD wyłącznie pisakami nadającymi się do tego celu. W żadnym razie nie oklejać płyt CD/DVD! Informacja Jeśli przycisk funkcyjny CD będzie wyświetlany jako niedostępny, w urządzeniu nie ma płyty CD/DVD lub urządzenie nie może odczytać formatu wsuniętej płyty CD/DVD. Płyty CD/DVD oraz nie oryginalne płyty CD-R, CD-RW i DVD-RW w niektórych warunkach mogą być niemożliwe do oczytania lub dać się odczytać tylko w ograniczonym zakresie. Urządzenie może również odtwarzać pliki audio w formacie WMA (Windows Media Audio) i zapisywać na dysku twardym (HDD), jeśli nie będą one zabezpieczone przed kopiowaniem za pomocą technologii praw cyfrowych DRM (Digital Rights Management). Obsługa i sposób odtwarzania w urządzeniu odpowiada metodzie kompresji plików audio MP3 i w dalszej części tej instrukcji nie zostanie to dodatkowo opisane. Należy przestrzegać pozostałych wskazówek dotyczących odtwarzania plików MP3» strona 17, Wprowadzenie do trybu MP3. Należy przestrzegać obowiązujących w danym kraju ustawowych przepisów prawa autorskiego. Odtwarzacz CD/DVD nie ma elementów wymagających konserwacji ani naprawy. W razie uszkodzenia odtwarzacza CD zwróć się do specjalistycznej stacji obsługi. Zamontowany w urządzeniu napęd płyt DVD wykorzystuje do odtwarzania system kodowania dźwięku Dolby Digital oraz MLP Lossless zapewniające najwyższą jakość odtwarzania także odpowiadającym temu standardowi płyt audio DVD. Dolby, MLP Lossless oraz Doppel-D są znakami towarowymi należącymi do Dolby Laboratories. Za pomocą standardu DTS i DTS 2.0 następuje przekonwertowanie dźwięku surround z płyty DVD i odtworzenie go w lepszej jakości stereo. DTS i DTS 2.0 są zarejestrowanymi znakami należącymi do DTS, Inc. Każde zanieczyszczenie lub uszkodzenie płyt CD/DVD może prowadzić do trudności w odczycie informacji. Stopień błędu odczytu lasera zależy od zanieczyszczenia lub od stopnia mechanicznego uszkodzenia płyty. Duże rysy powodują błędy w odczycie lasera, poprzez które płyta przeskakuje lub zawiesza się. Z płytami CD/DVD należy się obchodzić ostrożnie i przechowywać je w pudełkach ochronnych. Wprowadzenie do trybu MP3 Jakich plików MP3 i nośników danych należy używać CD-ROM, CD-R, CD-RW o pojemności 650 MB i 700 MB. Płyty DVD o pojemności maks. 4.7 GB oraz dwuwarstwowe płyty DVD o pojemności maks. 8.5 GB. Płyty CD/DVD muszą być zgodne ze standardem ISO 9660 level 2 oraz systemem plików Joliet (single session i multisession). Nazwy plików nie mogą być dłuższe niż 64 znaki. Struktura folderów jest ograniczona do maksymalnie 8 poziomów. Podczas odtwarzania plików MP3 na ekranie może się wyświetlać nazwa wykonawcy, albumu i tytuł utworu. Informacje te muszą być zapisane w postaci znacznika ID3. W wypadku gdy znacznik ID3 nie jest dostępny, pojawia się nazwa folderu lub pliku. Urządzenie odtworzy również pliki WMA (Windows Media Audio), gdy nie będą one dodatkowo chronione za pomocą technologii praw cyfrowych DRM (Digital Rights Management). Takich plików WMA urządzenie nie obsługuje. Obsługa i sposób odtwarzania plików WMA są takie same, jak w przypadku plików MP3 i w dalszej części tej instrukcji nie będzie to opisywane. Prędkość transmisji danych (przepływ danych w jednostce czasu) Urządzenie obsługuje pliki MP3 z prędkościami transmisji danych od 32 do 320 kbit/s, jak również pliki MP3 ze zmienną prędkością transmisji danych. W wypadku plików ze zmienną prędkością transmisji danych, wskazanie czasu odtwarzania może być niedokładne. Karta pamięci Wkładanie karty pamięci Włożyć kartę pamięci, wsuwając ją najpierw odciętym narożnikiem i skierowaną ku górze do wejścia karty pamięci 16, aż się zatrzaśnie. Odtwarzanie rozpoczyna się automatycznie. Wyjmowanie karty pamięci Nacisnąć wsuniętą kartę pamięci. Karta pamięci zostanie wysunięta. Pusta karta pamięci lub nie można odczytać danych W przypadku wsunięcia karty pamięci, na której nie ma zapisanych plików dźwiękowych lub czytelnych danych, po zakończeniu ładowania urządzenie nie przełączy się na tryb odtwarzania z karty pamięci. Tryb MEDIA 17

20 Właściwości karty pamięci Urządzenie obsługuje karty pamięci o wymiarach 32 mm x 24 mm x 2,1 mm lub 1,4 mm. Urządzenie obsługuje karty pamięci SD (Secure Digital Memory Cards) oraz karty pamięci MMC (Multimedia Cards) o pamięci maks. 4 gigabajtów. Urządzenie obsługuje karty pamięci SDHC (Secure Digital High-Capacity Memory Cards) o pamięci maks. 32 gigabajtów. Może się zdarzyć, że odtwarzanie niektórych plików zapisanych na karcie pamięci będzie niemożliwe lub ich odtwarzanie będzie ograniczone. Ze względu na zróżnicowane wymagania producentów kart nie można zagwarantować odtwarzania kart pamięci we wszystkich warunkach. Informacja Urządzenie odczytuje z karty pamięci SD wyłącznie pliku MP3 oraz niezabezpieczone pliki WMA. Pozostałe dane będą pomijane. Odtwarzane pliki MP3 i WMA można też zapisywać na dysku twardym urządzenia» strona 19, Dysk twardy (HDD). Źródła zewnętrzne Wejścia AUX i MDI Wejście AUX Wybrać przycisk MEDIA AUX. Zewnętrznych źródeł dźwięku, podłączonych do gniazda AUX, nie można obsługiwać za pośrednictwem układu radia z nawigacją. Przez układ radia z nawigacją można tylko regulować głośność. Do gniazda AUX można przyłączać standardowe wtyki typu jack 3,5 mm. Jeżeli zewnętrzne źródło dźwięku nie ma takiego wtyku, konieczne jest zastosowanie adaptera. Wejście MDI - gniazdo multimedialne Wybrać przycisk MEDIA MDI. Pliki audio pochodzące z przyłączanych do gniazda multimedialnego nośników w formacie MP3, WMA, OGG-Vorbis i AAC można odtwarzać za pośrednictwem układu radia z nawigacją. Zewnętrzne źródła dźwięku podłączone do gniazda MDI można obsługiwać za pośrednictwem układu radia z nawigacją. W radioodtwarzaczu można w dowolnej chwili wybrać inne źródło dźwięku. Dopóki zewnętrzne źródło dźwięku nie zostanie wyłączone, pozostaje cały czas aktywne w tle. Zasady obsługi zewnętrznego źródła dźwięku znajdują się w instrukcji obsługi używanego urządzenia. Do podłączenia zewnętrznych źródeł dźwięku za pośrednictwem wejścia MDI potrzebna jest specjalna przejściówka. ipod Po podłączeniu do wejścia MDI odtwarzacza ipod wyświetli się menu, w którym można wybrać folder odtwarzacza ipod (Playlists, Artists, Albums, Songs itp.). Dostosowanie głośności odtwarzania zewnętrznego źródła dźwięku Głośność odtwarzania zewnętrznego źródła dźwięku można zmieniać za pośrednictwem pokrętła regulacji głośności w układzie radia z nawigacją 1. Zależnie od przyłączonego źródła dźwięku, głośność wyjściową można zmieniać przy urządzeniu będącym zewnętrznym źródłem dźwięku. Oprócz tego można zmieniać czułość wejściową zewnętrznego źródła dźwięku, aby w ten sposób dostosować głośność odtwarzania zewnętrznego źródła dźwięku do głośności pozostałych źródeł dźwięku i uniknąć nieczystego dźwięku podczas odtwarzania» strona 9, Ustawienia mediów. Warunki prawidłowego podłączenia Do wyjścia można podłączać wyłącznie urządzenia USB o standardzie 2.0. Tablica alokacji plików FAT (File Allocation Table) podłączonego urządzenia musi być w wersji FAT16 (< 2 GB) lub FAT32 (> 2 GB). Przy odtwarzaniu z urządzenia wyposażonego w dysk twardy (HDD), na którym znajduje się bardzo duża ilość danych, może dojść do opóźnienia w czasie przy wczytywaniu spisu plików muzycznych. Przy odtwarzaniu z urządzenia, w którym zapisane pliki mają bardzo skomplikowaną strukturę folderów, może dojść do opóźnienia w czasie przy wczytywaniu plików audio. Struktura folderów w pamięci podłączonego urządzenia nie powinna przekraczać ośmiu poziomów. W jednym folderze nie może być zapisanych więcej, niż 1000 plików. Do podłączenia urządzenia nie trzeba używać przewodu przedłużającego USB ani rozdzielacza USB (HUB). 18 Tryb MEDIA

21 UWAGA Zewnętrznego źródła dźwięku nigdy nie odkładać na tablicę rozdzielczą. Przy gwałtownym skręcie samochodu urządzenie mogłoby zostać odrzucone i spowodować obrażenia u pasażerów podróżujących samochodem. Zewnętrznych źródeł dźwięku nigdy nie odkładać w pobliżu miejsc montażu poduszek bezpieczeństwa. W razie uaktywnienia się poduszki bezpieczeństwa urządzenie mogłoby zostać odrzucone i spowodować obrażenia u pasażerów podróżujących samochodem. Kierując samochodem nie wolno trzymać w ręku ani na kolanach zewnętrznego źródła dźwięku. Przy gwałtownym skręcie samochodu urządzenie mogłoby zostać odrzucone i spowodować obrażenia u pasażerów podróżujących samochodem. Kabel przyłączeniowy prowadzący od zewnętrznego źródła dźwięku należy poprowadzić tak, aby nie przeszkadzał kierowcy w kierowaniu samochodem. OSTROŻNIE Gniazdo AUX można wykorzystywać wyłącznie do przyłączania źródeł dźwięku! Informacja Zewnętrzne źródło dźwięku, które zostało podłączone do gniazda AUX-IN, można używać tylko wtedy, gdy jednocześnie jest wolne gniazdo MDI. Jeśli za pośrednictwem wejścia AUX zostanie podłączone zewnętrzne źródło dźwięku, wyposażone w przystawkę do niezależnego zasilania elektrycznego, mogą pojawić się zakłócenia w przesyłaniu sygnałów dźwięku. Występowanie zakłóceń zależy od jakości użytej przejściówki. Wybrać przycisk MEDIA Wybór. - otwarcie menu edycji folderów Play - automatyczne odtwarzanie Kopiuj - zapisanie tytułu lub folderu na dysku twardym Wprowadź plik/folder - zapisanie bezpośrednio w aktualnym folderze lub na dysku twardym Utwórz nowy folder - utworzenie nowego folderu Przerwij - przerwanie zapisywania Zmień nazwę - otwieranie ekranu wprowadzania do zmiany nazwy utworu lub folderu Skasuj - kasowanie wybranego utworu lub folderu Folder może mieć maksymalnie 7 podfolderów. Dotknąć przycisku funkcyjnego, aby otworzyć dany folder nadrzędny. W trakcie zapisywania plików audio można słuchać pozostałych utworów dostępnych w tym lub w innym źródle dźwięku. Informacja Zapisanie 100 utworów o średniej długości (3-5 minut) trwa około 40 minut. Tryb wideo Wkładanie i rozpoczęcie odtwarzania płyty DVD wideo Dysk twardy (HDD) Zapisywanie plików MP3 i WMA na dysku twardym (HDD) W przypadku wyłączenia urządzenia w trakcie zapisywania, zapisywanie zostanie przerwane na ostatnim kompletnym zapisanym tytule. Wybieranie, zapisywanie i edycja nazw utworów i folderów Wybrać na karcie pamięci tytuł lub folder, które mają zostać zapisane na dysku twardym. W oknach wyboru dostępnych źródeł dźwięku można również wybrać do zapisania na dysku twardym całą zawartość wsuniętego nośnika danych. Rys. 6 Obsługa menu DVD/filmu Wsunąć płytę DVD wideo, zadrukowaną stroną skierowaną do góry, w otwór na płyty CD/DVD do momentu, aż płyta zostanie automatycznie wciągnięta. Tryb MEDIA 19

22 Odtwarzanie DVD wideo rozpoczyna się automatycznie. Odczyt danych z płyty Video DVD może trwać kilka sekund, w tym czasie ekran jest przyciemniony. Obraz telewizyjny pojawia się tylko przy zatrzymanym samochodzie. W czasie jazdy ekran telewizyjny wyłącza się, słychać tylko dźwięk. Dotknąć krótko ekranu, aby wyświetlić menu DVD. Dotknąć ponownie wolnego obszaru ekranu, aby ukryć menu DVD. Po upływie 15 sekund bez obsługi menu DVD zamyka się automatycznie. Format obrazu Odtwarzanie filmu rozpoczyna się w nastawionym formacie obrazu. Format obrazu można zmieniać w menu Ustawienia video» strona 11, Ustawienia wideo. Menu wideo DVD AV - przejście na podłączone zewnętrzne źródło wideo TV przejście do trybu oglądania TV DVD przejście do odtwarzania płyty Video DVD znajdującej się w wewnętrznym napędzie CD/DVD Audio - przejście do menu Audio Menu - przejście do menu filmu» rys. 6 Ekran - zmiana jasności, kontrastu i ustawień kolorów Rozdział - przejście do listy rozdziałów krótkie dotknięcie powoduje przejście do początku aktualnego rozdziału, ponowne naciśnięcie powoduje przejście do poprzedniego rozdziału. krótkie dotknięcie powoduje przejście do następnego rozdziału odtwarzanie zatrzymuje się w aktualnym miejscu symbol zmienia się na po dotknięciu wznawia odtwarzanie od tego miejsca 20 Tryb MEDIA

23 Tryb TV Menu główne TV Rys. 7 Menu TV Obraz telewizyjny pojawia się tylko przy zatrzymanym samochodzie. W czasie jazdy ekran telewizyjny wyłącza się, słychać tylko dźwięk. DVB-T (Digital Video Broadcasting-Terrestrial) W standardzie DVB-T sygnał telewizyjny jest przesyłany drogą naziemną. DVB-T umożliwia odbiór w wysokiej jakości. Technologia DVB-T jest obecnie oferowana w ośrodkach przemysłowych i na obszarze dużych miast. Z tego powodu za potrzeby urządzenia opracowano tuner hybrydowy który składa się tradycyjnego analogowego odbiornika TV oraz odbiornika DVB-T. Rodzaj odbieranej stacji TV pokazywany jest na wyświetlaczu centralnym a przy przełączaniu i wybieraniu menu TV na ekranie. Analogowe i cyfrowe stacje TV są przy tym prezentowane w różny sposób, a na ekranie wyświetla się Analog lub DVB-T. Wybrać przycisk MEDIA. TV w trybie pełnego ekranu wyświetli się ostatnio nastawiony kanał TV w domyślnym formacie ekranu» strona 11, Ustawienia telewizora. Menu TV można otworzyć przez dotknięcie ekranu. lub przejście do kolejnych stacji TV z listy stacji, tak jak za pomocą przycisków strzałek w urządzeniu Audio przejście do menu Audio i rozpoczęcie odtwarzania ostatnio wybranego źródła dźwięku. Lista stacji otwarcie listy stacji dotychczas odbieranych analogowych stacji TV i cyfrowych stacji TV i radiowych. Pamięć otwarcie listy pamięci ręcznie zapisanych analogowych stacji TV i cyfrowych stacji TV i radiowych. Zapisz - zapisanie aktualnej stacji TV Skasuj - kasowanie zapisanych stacji TV Dodatki - otwieranie menu z dalszymi funkcjami T-TXT otwarcie ekranu wideotekstu do aktualnie nastawionej stacji, o ile nastawiona stacja TV udostępnia tę usługę Ekran - wyświetlenie menu zmiany ustawień wyświetlania EPG otwarcie widoku elektronicznego programu telewizyjnego (Electronic Program Guide), gdy cyfrowe stacje TV są odbierane lokalnie za pośrednictwem technologii DVB-T. Ręcznie przejście do ręcznego ustawienia kanału TV za pośrednictwem przycisków strzałek w urządzeniu lub w ekranie menu głównego TV Obrócenie przycisku ustawiania 1 - ręczne ustawianie kanału TV lub cyfrowej stacji TV. Wskazania podczas oglądania TV Niektóre stacje telewizyjne nadają programy w dwóch wersjach językowych w dźwięku dwukanałowym. Kanał audio można wybrać w ustawieniach TV» strona 11, Ustawienia telewizora. W lewym górnym rogu ekranu pojawi się odpowiednio Kanał A lub Kanał B. Audycja nadawana w systemie stereo wyświetla się dodatkowo poprzez symbol z prawej strony pod przyciskiem funkcyjnym. W przypadku audycji nadającej dźwięk dwukanałowy w tym miejscu wyświetla się symbol. Jeśli stacja TV dodatkowo będzie emitowała wideotekst, w prawym górnym rogu ekranu pojawi się VT. Jeśli zaś aktualnie nastawiona stacja nie będzie nadawała wideotekstu, w przypadku wybrania funkcji wideotekstu wyświetli się. Jeśli nastawiona cyfrowa stacja TV obsługuje elektroniczny program telewizyjny, w prawym górnym rogu ekranu wyświetla się napis EPG (Electronic Program Guide). Jeśli lokalnie funkcja EPG nie jest dostępna, po jej wybraniu przyciskiem funkcyjnym Dodatki wyświetli się tylko. Wyświetlanie wideotekstu Wybrać przycisk MEDIA TV Dodatki T-tekst. Dotknąć przycisku funkcyjnego lub, aby przejść do następnego lub poprzedniego w numeracji ekranu. Dotknięcie ekranu z wyświetlonym wideotekstem powoduje dodatkowe wyświetlenie w tle obrazu telewizyjnego. Ponowne dotknięcie ekranu z wyświetlonym wideotekstem powoduje ponowne ukrycie obrazu telewizyjnego. Tryb MEDIA 21
