1 VIESMNN VITOSOL Wytyczne projektowe VITOSOL 100-F Kolektor płaski, typ SV i SH do montażu na płaskich i pochyłych dachach oraz do montażu wolnostojącego Typ SH1 również do montażu na fasadach VITOSOL 200-F, 300-F Kolektor płaski, typ SV i SH do montażu na dachach płaskich i pochyłych, do integracji z dachem oraz montażu wolnostojącego, typ SH również do montażu na fasadach Wielkopowierzchniowy kolektor płaski, typ 5DI dla dachów ze spadkiem i pokryciem dachówkowym VITOSOL 200-T Rurowy kolektor próżniowy z przepływem bezpośrednim do montażu na pochyłych i płaskich dachach, na fasadach oraz do montażu wolnostojącego VITOSOL 200-T Typ SP2 Rurowy kolektor próżniowy typu Heatpipe (rura cieplna) do montażu na pochyłych i płaskich dachach, na fasadach oraz do montażu wolnostojącego VITOSOL 300-T Rurowy kolektor próżniowy typu Heatpipe (rura cieplna) do montażu na dachach pochyłych oraz do montażu wolnostojącego na dachach płaskich Typ SD2 i SD2 5/2010

2 Spis treści Spis treści 1. Podstawy 1. 1 sortyment kolektorów firmy Viessmann Parametry kolektorów... 7 Definicje powierzchni... 7 Sprawność kolektorów... 7 Pojemność cieplna... 8 Temperatura postojowa... 8 Wydajność produkcji pary DPL... 9 Stopień pokrycia zapotrzebowania na energię przez systemy solarne Skierowanie, nachylenie i zacienienie powierzchni odbiorczej... 9 Nachylenie powierzchni odbiorczej... 9 Skierowanie powierzchni odbiorczej... 9 Unikanie zacienienia powierzchni odbiorczej Vitosol 100-F 2. 1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 200-F 3. 1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 200-F, typ 5DI 4. 1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 300-F 5. 1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 200-T, typ SD Opis wyrobu Zalety Ustawienie fabryczne Dane techniczne Potwierdzenie zgodności Vitosol 200-T, typ SD Opis wyrobu Zalety Ustawienie fabryczne Dane techniczne Potwierdzenie zgodności Vitosol 200-T, typ SP Opis wyrobu Zalety Ustawienie fabryczne Dane techniczne Potwierdzenie zgodności Vitosol 300-T 9. 1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Regulatory systemów solarnych Moduł regulatora systemów solarnych, typ SM1, nr katalog Dante techniczne Stan fabryczny Potwierdzenie zgodności Vitosolic 100, typ SD1, nr katalog. Z Dane techniczne Stan wysyłkowy Potwierdzenie zgodności VIESMNN VITOSOL

3 Spis treści (ciąg dalszy) 11. Pojemnościowy podgrzewacz wody Vitosolic 200, typ SD4, nr katalog. Z Dane techniczne Stan wysyłkowy Potwierdzenie zgodności Funkcje Przyporządkowanie do regulatorów solarnych Ogranicznik temperatury wody w podgrzewaczu Funkcja chłodzenia kolektora Vitosolic 100 i Funkcja chłodzenia odwróconego kolektora Vitosolic 100 i Wyłączanie awaryjne kolektora Ograniczenie temperatury minimalnej kolektora Redukcja okresu stagnacji w module regulatora systemów solarnych Funkcja okresowego działania Funkcja chłodzenia regulatora Vitosolic 200 (tylko w instalacjach z jednym odbiornikiem) Funkcja zabezpieczenia przed zamarznięciem Funkcja termostatu w module regulatora systemów solarnych oraz regulatorze Vitosolic Funkcja termostatu, regulacja ΔT i zegary sterujące przy Vitosolic Regulacja obrotów w module regulatora systemów solarnych Regulacja obrotów przy Vitosolic Regulacja obrotów przy Vitosolic Bilans cieplny w module regulatora systemów solarnych oraz regulatorze Vitosolic Bilans cieplny przy Vitosolic Ograniczenie dogrzewu pojemnościowego podgrzewacza wody przez kocioł grzewczy przy module regulatora systemów solarnych Ograniczenie dogrzewu przez pojemnościowy podgrzewacz wody z wykorzystaniem kotła grzewczego przy Vitosolic Ograniczenie dogrzewu przez pojemnościowy podgrzewacz wody z wykorzystaniem kotła grzewczego przy Vitosolic Ograniczenie dogrzewu przez kocioł grzewczy przy wspomaganiu ogrzewania pomieszczeń i module regulatora systemów solarnych Funkcja dodatkowa podgrzewu wody użytkowej przy module regulatora systemów solarnych Funkcja dodatkowa podgrzewu ciepłej wody użytkowej przy Vitosolic Funkcja dodatkowa podgrzewu ciepłej wody użytkowej przy Vitosolic Zewnętrzny wymiennik ciepła przy module regulatora systemów solarnych Zewnętrzny wymiennik ciepła przy regulatorze Vitosolic Zewnętrzny wymiennik ciepła przy regulatorze Vitosolic Obejścia wężownicy podgrzewacza opcje uzupełniające do regulatora Vitosolic Przekaźniki równoległe przy regulatorze Vitosolic Podgrzewacz 2 (do 4) wł. przy regulatorze Vitosolic Ładowanie podgrzewacza przy regulatorze Vitosolic Układ preferencji podgrzewacza przy regulatorze Vitosolic Wykorzystanie nadwyżek ciepła przy regulatorze Vitosolic Ładowanie wahadłowe Rozruch przekaźnika przy module regulatora systemów solarnych Rozruch przekaźnika przy regulatorze Vitosolic Karta SD w regulatorze Vitosolic Wyposażenie dodatkowe Przyporządkowanie do regulatorów solarnych Czujnik temperatury (podgrzewacz pojemnościowy/podgrzewacz buforowy wody grzewczej/podgrzewacz uniwersalny) Czujnik temperatury (podgrzewacz pojemnościowy/podgrzewacz buforowy wody grzewczej/podgrzewacz uniwersalny) Czujnik temperatury cieczy w kolektorze Czujnik nasłonecznienia Wyświetlacz informacyjny Rejestrator danych Zabezpieczający ogranicznik temperatury Regulator temperatury jako czujnik temperatury (ograniczenie maksymalne) Regulator temperatury Regulator temperatury Tuleja zanurzeniowa ze stali nierdzewnej Licznik energii cieplnej Stycznik pomocniczy Vitocell 100-U, typ CVU Vitocell 100-B, typ CVB VITOSOL VIESMNN 3

4 Spis treści (ciąg dalszy) Vitocell 100-V, typ CVW Vitocell 300-B, typ EVB Vitocell 140-E, typ SEI i Vitocell 160-E, typ SES Vitocell 340-M, typ SVK i Vitocell 360-M, typ SVS Vitocell 100-V, typ CV Vitocell 300-V, typ EVI Instalacyjne wyposażenie dodatkowe 13. Wskazówki projektowe i eksploatacyjne Zestaw pompowy Solar-Divicon Przewód przyłączeniowy Zestaw montażowy przewodu przyłączeniowego Odpowietrznik ręczny Separator powietrza Odpowietrznik automatyczny (z trójnikiem) Przewód przyłączeniowy Przewód zasilania i powrotny po stronie solarnej Zestaw łączący Zestaw przyłączeniowy Zestaw przyłączeniowy z pierścieniową złączką zaciskową rmatura do napełniania Pompa ręczna do napełniania układu solarnego Solarne naczynie wzbiorcze Stagnacyjny element chłodzący Moduł świeżej wody Termostatyczny automat mieszający drogowy zawór przełączny Wkręcane przyłącze cyrkulacji Strefy obciążenia śniegowego i wiatrowego Wskazówki montażowe Odległość od krawędzi dachu Układanie przewodów rurowych Uziemienie/odgromnik instalacji solarnej Mocowanie kolektora Dach pochyły montaż na dachu Montaż na dachu za pomocą kotew krokwi Montaż na dachu za pomocą haków dachowych Dach pochyły integracja z dachem Montaż na dachu płaskim Montaż na fasadzie Wskazówki dot. montażu przewodów solarnych Wskazówki dot. montażu izolacji cieplnej Wymiarowanie instalacji solarnej Instalacja do podgrzewu wody użytkowej Instalacja do podgrzewu wody użytkowej i wspomagania ogrzewania pomieszczeń Instalacja do podgrzewu wody w basenie wymiennik ciepła i kolektor Wymiarowanie przewodów rurowych Sposoby eksploatacji instalacji solarnej Przykłady instalacji (przyłącze hydrauliczne) Vitosol-F, typ SV i SH Przykłady instalacji (przyłącze hydrauliczne) Vitosol 200-T, typ SD Przykłady instalacji (przyłącze hydrauliczne) Vitosol 200-T, typ SP Przykłady instalacji (przyłącze hydrauliczne) Vitosol 300-T Opór przepływu instalacji solarnej Prędkość przepływu i opór przepływu Projektowanie pompy obiegowej Odpowietrzanie Wyposażenie techniczno-zabezpieczające Stagnacja w instalacjach solarnych Naczynie zbiorcze Zawór bezpieczeństwa Zabezpieczający ogranicznik temperatury Funkcja dodatkowa podgrzewu ciepłej wody użytkowej Dodanie cyrkulacji i termostatyczny automat mieszający informacje dodatkowe Programy wspierające, zezwolenia i ubezpieczenie VIESMNN VITOSOL

5 Spis treści (ciąg dalszy) Słownik bsorber bsorpcja Natężenie promieniowania (napromieniowanie) Emisja Ewakuacja Wydajność produkcji pary (DPL) Zasięg pary (DR) Heatpipe (rura cieplna) Kondensator Konwekcja Typowe nachylenie dachu Powierzchnia selektywna Energia promieniowana Rozproszenie Podciśnienie Czynnik grzewczy Współczynnik sprawności Wykaz haseł VITOSOL VIESMNN 5

6 Podstawy 1 Termiczne instalacje solarne stanowią - zwłaszcza w połączeniu z instalacjami grzewczymi firmy Viessmann - optymalne rozwiązanie systemowe, służące do podgrzewu wody użytkowej i basenowej, wspomagania ogrzewania pomieszczeń i innych niskotemperaturowych zastosowań. W niniejszych wytycznych projektowych zebrano całą dokumentację techniczną potrzebnych elementów, a także wskazówki dotyczące zwłaszcza planowania i projektowania instalacji w domach jednorodzinnych. Niniejsze wytyczne projektowe stanowią odniesione do konkretnego produktu uzupełnienie podręcznika planowania Kolektory słoneczne firmy Viessmann. Podręcznik ten można otrzymać w formie drukowanej od doradcy handlowego firmy Viessmann lub pobrać w formie elektronicznej ze strony internetowej Viessmann ( Ponadto można tam również znaleźć elektroniczne pomoce, dotyczące mocowania kolektora i utrzymania ciśnienia w instalacjach solarnych. 1.1 sortyment kolektorów firmy Viessmann Płaskie i rurowe kolektory próżniowe firmy Viessmann przeznaczone są do podgrzewu wody użytkowej i basenowej, wspomagania ogrzewania pomieszczeń oraz do wytwarzania ciepła technologicznego. Zamiana światła na ciepło w absorberze jest w obu typach kolektorów identyczna. Kolektory płaskie można łatwo i bezpiecznie instalować na dachach domów lub też w połaciach dachowych. Coraz częściej kolektory montowane są również na fasadach lub w formie wolnostojącej. Kolektory płaskie są tańsze niż rurowe kolektory próżniowe. Używa się ich do podgrzewu wody użytkowej i basenowej oraz do wspomagania ogrzewania pomieszczeń. W rurowym kolektorze próżniowym absorber wbudowany jest podobnie jak w termosach w próżniową rurę szklaną. Próżnia wykazuje dobre właściwości termoizolacyjne. Dzięki temu straty ciepła są mniejsze niż w przypadku kolektorów płaskich, zwłaszcza przy wysokich temperaturach wewnętrznych i niskich temperaturach zewnętrznych, czyli w warunkach, jakich należy oczekiwać w przypadku ogrzewania lub klimatyzacji budynku. W rurowych kolektorach próżniowych firmy Viessmann każda rura próżniowa zamontowana jest w sposób umożliwiający jej obrót. Dzięki temu absorber może zostać optymalnie skierowany w stronę słońca nawet w przypadku niekorzystnego położenia montażowego. Rurowe kolektory próżniowe z przepływem bezpośrednim mogą być montowane na dachach płaskich również w pozycji leżącej. Uzysk energii na m 2 powierzchni kolektora jest w tym przypadku wprawdzie nieco mniejszy, ale może to być zniwelowane przez zastosowanie odpowiednio dużej powierzchni kolektora. W celu porównania uzysku energii zaleca się stosowanie programu obliczeniowego ESOP firmy Viessmann. Kolektory płaskie nie mogą być montowane w pozycji leżącej, ponieważ nie jest wówczas możliwe samoczynne oczyszczanie szklanej pokrywy przez deszcz, przez co utrudniona jest wentylacja kolektora. Na fasadach można zasadniczo mocować kolektory wszystkich typów. W przypadku montażu równolegle do fasady (ustawienie w kierunku południowym) kolektor odbiera w skali roku średnio o ok. 30% mniej promieniowania niż w przypadku kolektorów ustawionych pod kątem 45. Jeśli główne wykorzystanie kolektora przypada na okres przejściowy lub zimę (wspomaganie ogrzewania pomieszczeń), to w sprzyjających warunkach możliwe jest osiągnięcie nawet większych uzysków energii z kolektorów. Należy mieć na uwadze, że montaż na fasadach podlega pewnym wymogom prawnym. Zasady budowy instalacji kolektorowych zawarto w Regułach technicznych stosowania oszkleń podpartych liniowo (TRLV), wydanych przez Niemiecki Instytut Techniki Budowlanej (DIBT) patrz rozdział Wytyczne techniczne. 6 VIESMNN VITOSOL

7 Podstawy (ciąg dalszy) 1.2 Parametry kolektorów Definicje powierzchni B Kolektor płaski C Powierzchnia brutto Opisuje wymiary zewnętrzne (długość x szerokość) kolektora. Jest ona decydująca przy planowaniu montażu oraz potrzebnej powierzchni dachu, a także przy składaniu wniosku o dofinansowanie z większości programów pomocy i wspierania inwestycji. Powierzchnia absorbera B Selektywnie powleczona powierzchnia metalowa, wbudowana w kolektor. Powierzchnia czynna absorbera C Powierzchnia czynna absorbera jest wielkością techniczną, istotną z punktu widzenia projektowania instalacji solarnej i stosowania programów do projektowania. Kolektor płaski: Powierzchnia pokrywy kolektora, przez którą może przenikać promieniowanie słoneczne. Rurowy kolektor próżniowy: Suma przekrojów podłużnych poszczególnych rur próżniowych. U góry i na dole rur próżniowych znajdują się niewielkie obszary bez powierzchni absorbera, dlatego powierzchnia czynna absorbera w tego typu urządzeniach jest nieco większa niż powierzchnia absorbera. 1 C B Rurowy kolektor próżniowy Sprawność kolektorów Współczynnik sprawności kolektora (patrz rozdział Dane techniczne dot. odpowiedniego kolektora) określa, jaka część promieniowania słonecznego padająca na powierzchnię czynną absorbera zamieniana jest na użytkową energię cieplną. Współczynnik sprawności zależy między innymi od stanu roboczego kolektora. Sposób jego wyznaczania jest taki sam dla wszystkich typów kolektora. Część promieniowania słonecznego padającego na kolektor jest tracona na skutek odbić i absorpcji na szklanej szybie kolektora, a także odbić od absorbera. Na podstawie relacji promieniowania padającego na kolektor oraz mocy promieniowania zamienianego na absorberze w ciepło można obliczyć sprawność optyczną η 0. W trakcie nagrzewania się kolektor oddaje część ciepła do otoczenia na skutek przewodnictwa cieplnego materiału kolektora, promieniowania cieplnego oraz konwekcji. Straty te uwzględnione są poprzez współczynniki strat ciepła k 1 i k 2 oraz różnicę temperatur ΔT (podawaną w K) między absorberem a otoczeniem: ŋ = ŋ 0 - k 1 - ΔT - k 2 - ΔT² Eg Eg Charakterystyki współczynnika sprawności Sprawność optyczna η 0 oraz współczynniki strat ciepła k 1 i k 2 w połączeniu z różnicą temperatur ΔT i natężeniem promieniowania E g są wystarczające do tego, aby wyznaczyć charakterystykę współczynnika sprawności. Maksymalna sprawność osiągana jest wówczas, gdy różnica między temperaturą absorbera a temperaturą zewnętrzną wynosi ΔT, a straty termiczne są równe 0. Im bardziej rośnie temperatura kolektora, tym większe są straty ciepła i tym mniejszy jest współczynnik sprawności. Na podstawie charakterystyk współczynnika sprawności można odczytać typowe obszary robocze kolektora. Z tego wynikają możliwości zastosowania kolektora. VITOSOL VIESMNN 7

8 Podstawy (ciąg dalszy) 1 Typowe obszary robocze (patrz poniższy wykres): 1 Instalacja solarna ciepłej wody użytkowej przy niskim stopniu pokrycia zapotrzebowania 2 Instalacja solarna ciepłej wody użytkowej przy wysokim stopniu pokrycia zapotrzebowania 3 Instalacja solarna ciepłej wody użytkowej i wspomagania ogrzewania pomieszczeń 4 Instalacja solarna ciepła technologicznego/klimatyzacji 0,85 0,80 0,70 0,60 0,50 0,40 Współczynnik sprawności 0,30 0, Różnica temperatur w K Vitosol 100-F B Vitosol 200-F C Vitosol 200-F, typ 5DI D Vitosol 300-F E Vitosol 200-T, typ SD F Vitosol 200-T, typ SP2 G Vitosol 300-T Pojemność cieplna Pojemność cieplna w kj/(m 2 K) określa ilość ciepła, jaką przyjmuje kolektor na m 2 i K. Ciepło to dostępne jest do dyspozycji systemu jedynie w niewielkim zakresie. Temperatura postojowa Temperatura postojowa to maksymalna temperatura, jaką może osiągnąć kolektor przy promieniowaniu 1000 W/m 2. Jeśli ciepło nie jest odprowadzane z kolektora, nagrzewa się on do temperatury postojowej. W tym stanie straty termiczne są tak samo duże jak pobrana moc promieniowania. 8 VIESMNN VITOSOL

9 Podstawy (ciąg dalszy) Wydajność produkcji pary DPL Wydajność produkcji pary w W/m 2 określa maksymalną wydajność, z jaką w ramach odparowywania przy stagnacji kolektor produkuje parę i oddaje ją do systemu. 1 Stopień pokrycia zapotrzebowania na energię przez systemy solarne Stopień pokrycia zapotrzebo w % B Ilość energii cieplnej (zysk) w kwh/(m² a) 600 Stopień pokrycia zapotrzebowania na energię przez systemy solarne podaje w procentach roczny udział energii przez nie dostarczonej w stosunku do energii potrzebnej do podgrzewu wody użytkowej lub ogrzewania pomieszczeń. Planowanie instalacji solarnej oznacza zawsze znajdowanie dobrego kompromisu pomiędzy uzyskiem energii a stopniem pokrycia zapotrzebowania na energię przez systemy solarne. Im większy jest stopień pokrycia zapotrzebowania, tym więcej zaoszczędzi się konwencjonalnej energii. Wiążą się z tym jednak nadmiary ciepła w okresie letnim. Oznacza to średnio niższą sprawność kolektorów i automatycznie mniejszy uzysk energii (ilość energii w kwh) na m 2 powierzchni absorbera. Standardowy projekt do podgrzewu wody użytkowej w domu jednorodzinnym B Standardowy projekt dla dużych instalacji solarnych 1.3 Skierowanie, nachylenie i zacienienie powierzchni odbiorczej Nachylenie powierzchni odbiorczej Uzysk energii solarnej zmienia się w zależności od nachylenia i ukierunkowania powierzchni kolektora. Przy nachylonej powierzchni odbiorczej zmieniają się kąt padania promieniowania, natężenie promieniowania, a tym samym również ilość pochłanianej energii. Energia ta jest największa, gdy promieniowanie pada na powierzchnię odbiorczą pod kątem prostym. Ponieważ na naszych szerokościach geograficznych taki przypadek nigdy nie występuje (w odniesieniu do położenia poziomego), uzysk energii można zoptymalizować przez odpowiednie nachylenie powierzchni odbiorczej. W Niemczech na powierzchnię odbiorczą o nachyleniu 35 przy ustawieniu w kierunku południowym trafia o ok. 12% więcej energii (w porównaniu z położeniem poziomym). Skierowanie powierzchni odbiorczej Kolejnym czynnikiem wpływającym na obliczenie oczekiwanej ilość energii jest skierowanie powierzchni odbiorczej. Na półkuli północnej optymalne jest skierowanie tej powierzchni na południe. Na poniższej ilustracji pokazano wpływ skierowania i nachylenia powierzchni odbiorczej na uzysk energii solarnej. W porównaniu z powierzchnią poziomą zyski energii mogą być większe lub mniejsze. Między południowym wschodem a południowym zachodem oraz przy kątach nachylenia z przedziału od 25 do 70 można zdefiniować zakres optymalnego uzysku energii przez instalację solarną. Większe odchylenia, np. w przypadku montażu na fasadzie, można skompensować przez zastosowanie odpowiednio większej powierzchni kolektora. VITOSOL VIESMNN 9

10 Podstawy (ciąg dalszy) 1 ±0% -15% +10% +5% ±0% +10% -15% +5% -40% -20% -25% Zachód Południe Południowy zachód -20% -40% -25% Południe Wschód Południowy wschód Unikanie zacienienia powierzchni odbiorczej Patrząc z poziomu kolektora skierowanego na południe, zalecamy, aby obszar między południowym wschodem a południowym zachodem nie wykazywał żadnego zacienienia (kąt względem powierzchni poziomej: maks. 20 ). Należy przy tym pamiętać, że instalacja będzie pracować dłużej niż 20 lat i w tym okresie może nastąpić np. znaczny przyrost wysokości drzew VIESMNN VITOSOL

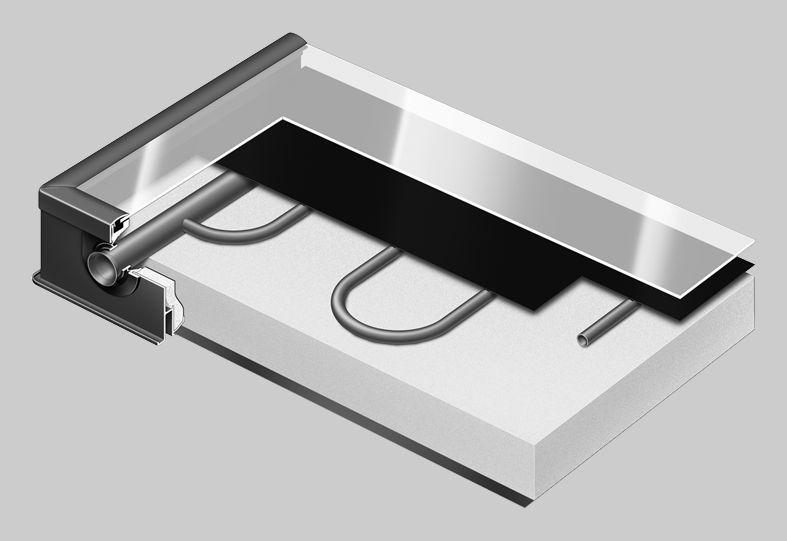

11 Vitosol 100-F 2.1 Opis wyrobu Selektywnie powlekany absorber kolektora Vitosol 100 F, typ SV1/ SH1, zapewnia wysoką absorpcję promieniowania słonecznego i zwiększa uzysk energii. Rura miedziana ułożona meandrycznie zapewnia równomierny odbiór ciepła na płycie absorbera. Obudowa kolektora jest zaizolowana termicznie, odporna na temperaturę i posiada pokrywę ze szkła solarnego o niewielkiej zawartości żelaza. Elastyczne rury łączące, uszczelnione za pomocą pierścieni samouszczelniających, odpowiadają za bezpieczne połączenie równoległe do 12 kolektorów. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Na wyjściu z baterii kolektorów należy zamontować czujnik temperatury czynnika z zastosowaniem zestawu tulei zanurzeniowych. Kolektor Vitosol 100-F, typ SV1B/SH1B ze specjalną powłoką absorbera został zaprojektowany do pracy na terenach położonych w pobliżu wybrzeża (patrz rozdział Dane techniczne ). 2 Osłona ze szkła solarnego, 3,2 mm B luminiowy kątownik osłonowy C Uszczelnienie szyb D bsorber E Meandryczna rura miedziana F Izolacja cieplna z wełny mineralnej G Rama profilowana z aluminium H Stalowa blacha denna z powłoką aluminiowo-cynkową Zalety Wysokowydajny kolektor płaski po atrakcyjnej cenie. bsorber wykonany meandrycznie, z wbudowanymi przewodami zbiorczymi. Możliwość połączenia równoległego do 12 kolektorów. Uniwersalne zastosowanie dzięki możliwości zamontowania na dachu lub montażu wolnostojącego, zarówno pionowo jak i poziomo. Typ SH nadaje się do montażu na fasadach. Wysoka sprawność dzięki selektywnie pokrytemu absorberowi oraz przykryciu kolektora szybą ze szkła solarnego o niewielkiej zawartości żelaza. Trwała szczelność i wysoka stabilność dzięki giętej ramie, jednoelementowej z aluminium i uszczelnieniu szyby bez szwów. Odporna na przekłucie i korozję tylna ścianka kolektora z blachy stalowej ocynkowanej. Łatwy w montażu system mocujący Viessmann z zabezpieczonymi przed korozją elementami sprawdzonymi pod względem statycznym, wykonanymi ze stali nierdzewnej i aluminium dotyczy wszystkich kolektorów firmy Viessmann. Łatwy i bezpieczny sposób przyłączania kolektorów zapewniają złącza wtykowe rur elastycznych ze stali nierdzewnej. Stan wysyłkowy Vitosol 100-F dostarczany jest w stanie gotowym do przyłączenia. VITOSOL VIESMNN 11

12 Vitosol 100-F (ciąg dalszy) 2.2 Dane techniczne Kolektor Vitosol 100-F dostępny jest z 2 różnymi powłokami absorbera. Typ SV1B/SH1B wyposażono w specjalną powłokę absorbera, umożliwiającą stosowanie kolektorów na terenach położonych w pobliżu wybrzeża. Wskazówka Firma Viessmann nie odpowiada za stosowanie na tych terenach kolektorów typu SV1/SH1. 2 Odległość od wybrzeża: do 100 m: stosować wyłącznie typ SV1B/SH1B od 100 do 1000 m: zaleca się stosowanie typu SV1B/SH1B Typ SV1 SH1 SV1B SH1B Powierzchnia brutto m 2 2,51 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,32 Powierzchnia czynna absorbera m 2 2,33 Pozycja montażowa (patrz poniższy rysunek), C, D B, C, D, E, C, D B, C, D, E Odległość między kolektorami mm 21 Wymiary Szerokość mm Wysokość mm Głębokość mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 76 75,4 Współczynnik straty ciepła k 1 W/(m 2 K) 4,14 4,15 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0108 0,0114 Pojemność cieplna kj/(m 2 K) 4,7 4,5 Masa kg 41,5 43,9 Zawartość płynu litry 1,48 2,33 1,67 2,33 (czynnik grzewczy) Dop. ciśnienie robocze bar 6 (patrz rozdział Solarne naczynie zbiorcze ) Maks. temperatura postojowa C Wydajność produkcji pary Korzystna pozycja montażowa W/m 2 60 Niekorzystna pozycja montażowa W/m Przyłącze Ø mm 22 B C E D 12 VIESMNN VITOSOL

13 Vitosol 100-F (ciąg dalszy) KV KR Typ SV1/SV1B KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) KV KR Typ SH1/SH1B KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) 2.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE VITOSOL VIESMNN 13

14 Vitosol 200-F 3.1 Opis wyrobu Głównym elementem kolektora Vitosol 200-F, typ SV2/SH2, jest selektywnie powlekany absorber. Zapewnia on wysoką absorpcję promieniowania słonecznego przy jednoczesnej niewielkiej emisji promieniowania cieplnego. Na płycie absorbera zainstalowano meandrową rurkę miedzianą, przez którą przepływa czynnik grzewczy. W ten sposób czynnik grzewczy za pośrednictwem rurki miedzianej pobiera ciepło z absorbera. Obudowa kolektora, w której umieszczony jest absorber, posiada bardzo dobrą izolację termiczną, co umożliwia minimalizację strat ciepła. Wysokiej jakości izolacja cieplna jest odporna na wysokie temperatury robocze kolektora i nie przepuszcza szkodliwych gazów. Kolektor przykryty jest szybą ze specjalnego szkła solarnego. Szyby takie cechuje zmniejszona zawartość tlenków żelaza, co pozwala to na zminimalizowanie odbić promieni słonecznych docierających do kolektora. Możliwe jest połączenie do 12 kolektorów w jedno pole kolektorów. W tym celu dostarczane są elastyczne i zaizolowane termicznie rury łączące z pierścieniami samouszczelniającymi. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Na wyjściu z baterii kolektorów należy zamontować czujnik temperatury czynnika z zastosowaniem zestawu tulei zanurzeniowych. Kolektor Vitosol 200-F, typ SV2B/SH2B ze specjalną powłoką absorbera został zaprojektowany do pracy na terenach położonych w pobliżu wybrzeża (patrz rozdział Dane techniczne ). 3 B C D E F G H K Pokrywa ze szkła antyrefleksyjnego, 3,2 mm B Listwa maskująca z aluminium C Uszczelnienie szyb D bsorber E Meandryczna rura miedziana F Izolacja cieplna z pianki z żywicy melaminowej G Izolacja cieplna z pianki z żywicy melaminowej H luminiowy profil ramy w kolorze RL 8019 K Stalowa blacha denna z powłoką aluminiowo-cynkową Zalety Wysokowydajny kolektor płaski z selektywnie powlekanym absorberem. bsorber wykonany meandrycznie, z wbudowanymi przewodami zbiorczymi. Możliwość połączenia równoległego do 12 kolektorów. Uniwersalne zastosowanie dzięki możliwości zamontowania na dachu, integracji z dachem lub montażu wolnostojącego pionowo lub poziomo. Typ SH nadaje się do montażu na fasadach. trakcyjne wzornictwo kolektora, obudowa w kolorze RL 8019 (brązowy). Na życzenie dostarczamy ramę w każdym z kolorów skatalogowanych w systemie RL. Selektywna powłoka absorbera, pokrywa ze szkła solarnego o niewielkiej zawartości żelaza i bardzo skuteczna izolacja cieplna maksymalizują wykorzystanie energii słonecznej. Trwała szczelność i wysoka stabilność dzięki giętej ramie, jednoelementowej z aluminium i uszczelnieniu szyby bez szwów. Odporna na przekłucie i korozję tylna ścianka kolektora. Łatwy w montażu system mocujący Viessmann z zabezpieczonymi przed korozją elementami sprawdzonymi pod względem statycznym, wykonanymi ze stali nierdzewnej i aluminium dotyczy wszystkich kolektorów firmy Viessmann. Łatwy i bezpieczny sposób przyłączania kolektorów zapewniają złącza wtykowe rur elastycznych ze stali nierdzewnej. 14 VIESMNN VITOSOL

15 Vitosol 200-F (ciąg dalszy) Stan wysyłkowy Vitosol 200-F dostarczany jest w stanie gotowym do przyłączenia. Firma Viessmann oferuje kompletne systemy solarne wraz z kolektorem Vitosol 200-F (pakiety) do podgrzewu wody użytkowej i/lub wspomagania ogrzewania (patrz cennik pakietów). 3 VITOSOL VIESMNN 15

16 Vitosol 200-F (ciąg dalszy) 3.2 Dane techniczne Kolektor Vitosol 200-F dostępny jest z 2 różnymi powłokami absorbera. Typ SV2B/SH2B wyposażono w specjalną powłokę absorbera, umożliwiającą stosowanie kolektorów na terenach położonych w pobliżu wybrzeża. Wskazówka Firma Viessmann nie odpowiada za stosowanie na tych terenach kolektorów typu SV2/SH2. Odległość od wybrzeża: do 100 m: stosować wyłącznie typ SV2B/SH2B od 100 do 1000 m: zaleca się stosowanie typu SV2B/SH2B 3 Typ SV2 SH2 SV2B SH2B Powierzchnia brutto m 2 2,51 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,32 Powierzchnia czynna absorbera m 2 2,33 Pozycja montażowa (patrz poniższy rysunek) (montaż na dachu oraz integracja z dachem), C, D B (montaż na dachu oraz integracja z dachem), C, D, E (montaż na dachu oraz integracja z dachem), C, D B (montaż na dachu oraz integracja z dachem), C, D, E Odległość między kolektorami mm 21 Wymiary Szerokość mm Wysokość mm Głębokość mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 79,3 78,3 Współczynnik straty ciepła k 1 W/(m 2 K) 4,04 4,07 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0182 0,016 Pojemność cieplna kj/(m 2 K) 5,0 4,6 Masa kg 40,9 42,6 Zawartość płynu litry 1,83 2,48 1,83 2,48 (czynnik grzewczy) Dop. ciśnienie robocze bar 6 (patrz rozdział Solarne naczynie zbiorcze ) Maks. temperatura postojowa C Wydajność produkcji pary Korzystna pozycja montażowa W/m 2 60 Niekorzystna pozycja montażowa W/m Przyłącze Ø mm 22 B C E D 16 VIESMNN VITOSOL

17 Vitosol 200-F (ciąg dalszy) KV KR Typ SV2/SV2B KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) KV KR Typ SH2/SH2B KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) 3.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE VITOSOL VIESMNN 17

18 Vitosol 200-F, typ 5DI 4.1 Opis wyrobu Głównym elementem kolektora Vitosol 200-F, typ 5DI, jest selektywnie powlekany, miedziany absorber. Zapewnia on wysoką absorpcję promieniowania słonecznego przy jednoczesnej niewielkiej emisji promieniowania cieplnego. Na płycie absorbera umieszczono wężownicę z rurki miedzianej, przez którą przepływa czynnik grzewczy. W ten sposób czynnik grzewczy za pośrednictwem rurki miedzianej pobiera ciepło z absorbera. Obudowa kolektora, w której umieszczony jest absorber, posiada bardzo dobrą izolację termiczną, co umożliwia minimalizację strat ciepła. Wysokiej jakości izolacja cieplna jest odporna na wysokie temperatury robocze kolektora i nie przepuszcza szkodliwych gazów. Kolektor przykryty jest szybą ze specjalnego szkła solarnego. Szyby takie cechuje zmniejszona zawartość tlenków żelaza, co pozwala to na zminimalizowanie odbić promieni słonecznych docierających do kolektora. Na tylnej ściance kolektora znajduje się elastyczny, zaizolowany termicznie przewód zasilający i powrotny oraz tuleja zanurzeniowa czujnika temperatury cieczy w kolektorze. Vitosol 200-F, typ 5DI, przeznaczony jest wyłącznie do integracji z dachem. 4 Pokrywa ze szkła solarnego, 4 mm B luminiowa rama pokrywy C Miedziany absorber nitkowy D Obudowa z aluminium, gładka E Pas termoizolacyjny z wełny mineralnej F Izolacja cieplna z wełny mineralnej G Rama usztywniająca H Elastyczny przewód przyłączeniowy z izolacją cieplną K Hak montażowy Zalety Wielkopowierzchniowy kolektor płaski z selektywnie powlekanym absorberem. Wysoki współczynnik sprawności dzięki wysoko selektywnemu pokryciu absorbera, zintegrowanemu orurowaniu i wysoce skutecznej izolacji cieplnej. Powierzchnia absorbera: 4,76 m 2 Krótki czas montażu dzięki zamontowanej na kolektorze ramie pokrycia do integracji z dachem, elastycznym przewodom przyłączeniowym i uchwytom do podnoszenia. Stan wysyłkowy W dostarczanym opakowaniu znajduje się kompletny kolektor wraz z ramą pokrycia, przewodami przyłączeniowymi i uchwytami do podnoszenia. 18 VIESMNN VITOSOL

19 Vitosol 200-F, typ 5DI (ciąg dalszy) 4.2 Dane techniczne Powierzchnia brutto m 2 5,25 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 4,65 Powierzchnia czynna absorbera m 2 4,85 Wymiary Szerokość mm 2570 Wysokość mm 2040 Głębokość mm 116 Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 81,9 Współczynnik straty ciepła k 1 W/(m 2 K) 3,92 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0234 Pojemność cieplna kj/(m 2 K) 6,4 Masa kg 105 Zawartość płynu litry 4,2 (czynnik grzewczy) Dop. ciśnienie robocze bar 6 Maks. temperatura postojowa C 198 Wydajność produkcji pary W/m Przyłącze Ø mm 22 Temperatura postojowa Jest to temperatura występująca w najcieplejszym miejscu kolektora, jeżeli nie zachodzi odbiór ciepła, przy 1000 W globalnego natężenia promieniowania KR, KV KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) 4.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE VITOSOL VIESMNN 19

20 Vitosol 300-F 5.1 Opis wyrobu Głównym elementem kolektora Vitosol 300-F, typ SV3/SH3, jest selektywnie powlekany absorber oraz pokrywa z szybą antyrefleksyjną. Dzięki takiemu pokryciu znacząco poprawił się współczynnik sprawności optycznej kolektora. bsorber zapewnia wysoką absorpcję promieniowania słonecznego przy niewielkiej emisji promieniowania cieplnego. Na płycie absorbera zainstalowano meandrową rurkę miedzianą, przez którą przepływa czynnik grzewczy. W ten sposób czynnik grzewczy za pośrednictwem rurki miedzianej pobiera ciepło z absorbera. Obudowa kolektora, w której umieszczony jest absorber, posiada bardzo dobrą izolację termiczną, co umożliwia minimalizację strat ciepła. Wysokiej klasy izolacja cieplna nie przepuszcza gazów i jest odporna na wysokie temperatury, a także optymalnie dostosowana do wymogów kolektora wysokiej wydajności. Możliwe jest połączenie do 12 kolektorów w jedno pole kolektorów. W tym celu dostarczane są elastyczne i zaizolowane termicznie rury łączące z pierścieniami samouszczelniającymi. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Na wyjściu z baterii kolektorów należy zamontować czujnik temperatury czynnika z zastosowaniem zestawu tulei zanurzeniowych. Kolektor Vitosol 300-F, typ SV3B/SH3B ze specjalną powłoką absorbera został zaprojektowany do pracy na terenach położonych w pobliżu wybrzeża (patrz rozdział Dane techniczne ). B C D E F G H K 5 Pokrywa ze szkła solarnego z powłoką antyrefleksyjną, 3,2 mm B Listwa maskująca z aluminium C Uszczelnienie szyb D bsorber E Meandryczna rura miedziana F Izolacja cieplna z pianki z żywicy melaminowej G Izolacja cieplna z pianki z żywicy melaminowej H luminiowy profil ramy w kolorze RL 8019 K Stalowa blacha denna z powłoką aluminiowo-cynkową Zalety Wysokowydajny kolektor płaski z oszkleniem antyrefleksyjnym. trakcyjne wzornictwo kolektora, obudowa w kolorze RL 8019 (brązowy). Na życzenie dostarczamy ramę w każdym z kolorów skatalogowanych w systemie RL. bsorber wykonany meandrycznie, z wbudowanymi przewodami zbiorczymi. Możliwość połączenia równoległego do 12 kolektorów. Uniwersalne zastosowanie dzięki możliwości zamontowania na dachu, integracji z dachem lub montażu wolnostojącego pionowo lub poziomo. Typ SH nadaje się do montażu na fasadach. Wysoki współczynnik sprawności dzięki selektywnie powleczonemu absorberowi oraz pokryciu ze światłoprzepuszczalnego szkła antyrefleksyjnego. Trwała szczelność i wysoka stabilność dzięki giętej ramie, jednoelementowej z aluminium i uszczelnieniu szyby bez szwów. Odporna na przekłucie i korozję tylna ścianka kolektora z blachy stalowej ocynkowanej. Łatwy w montażu system mocujący Viessmann z zabezpieczonymi przed korozją elementami sprawdzonymi pod względem statycznym, wykonanymi ze stali nierdzewnej i aluminium dotyczy wszystkich kolektorów firmy Viessmann. Łatwy i bezpieczny sposób przyłączania kolektorów zapewniają złącza wtykowe rur elastycznych ze stali nierdzewnej. 20 VIESMNN VITOSOL

21 Vitosol 300-F (ciąg dalszy) Stan wysyłkowy Vitosol 300-F dostarczany jest w stanie gotowym do przyłączenia. Firma Viessmann oferuje kompletne systemy solarne wraz z kolektorem Vitosol 300-F (pakiety) do podgrzewu wody użytkowej i/lub wspomagania ogrzewania (patrz cennik pakietów). 5 VITOSOL VIESMNN 21

22 Vitosol 300-F (ciąg dalszy) 5.2 Dane techniczne Kolektor Vitosol 300-F dostępny jest z 2 różnymi powłokami absorbera. Typ SV3B/SH3B wyposażono w specjalną powłokę absorbera, umożliwiającą stosowanie kolektorów na terenach położonych w pobliżu wybrzeża. Wskazówka Firma Viessmann nie odpowiada za stosowanie na tych terenach kolektorów typu SV3/SH3. Odległość od wybrzeża: do 100 m: stosować wyłącznie typ SV3B/SH3B od 100 do 1000 m: zaleca się stosowanie typu SV3B/SH3B 5 Typ SV3 SH3 SV3B SH3B Powierzchnia brutto m 2 2,51 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,32 Powierzchnia czynna absorbera m 2 2,33 Pozycja montażowa (patrz poniższy rysunek) (montaż na dachu oraz integracja z dachem), C, D B (montaż na dachu oraz integracja z dachem), C, D, E (montaż na dachu oraz integracja z dachem), C, D B (montaż na dachu oraz integracja z dachem), C, D, E Odległość między kolektorami mm 21 Wymiary Szerokość mm Wysokość mm Głębokość mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 83,4 80,3 Współczynnik straty ciepła k 1 W/(m 2 K) 3,66 3,77 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0169 0,0156 Pojemność cieplna kj/(m 2 K) 5,0 4,6 4,6 4,6 Masa kg 41,3 43,1 Zawartość płynu litry 1,83 2,48 1,83 2,48 (czynnik grzewczy) Dop. ciśnienie robocze bar 6 (patrz rozdział Solarne naczynie zbiorcze ) Maks. temperatura postojowa C Wydajność produkcji pary Korzystna pozycja montażowa W/m 2 60 Niekorzystna pozycja montażowa W/m Przyłącze Ø mm 22 B C E D 22 VIESMNN VITOSOL

23 Vitosol 300-F (ciąg dalszy) KV KR Typ SV3/SV3B KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) KV KR Typ SH3/SH3B KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) 5.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE VITOSOL VIESMNN 23

24 6 Vitosol 200-T, typ SD2 6.1 Opis wyrobu Skrzynia przyłączeniowa B Izolacja cieplna z pianki z żywicy melaminowej C Rura wody powrotnej D Współosiowa rura kolektora i rozdzielacza E Współosiowa rura wymiennika ciepła F bsorber G Próżniowe rurki szklane Rurowe kolektory próżniowe Vitosol 200-T dostępne są w następujących wersjach: 1 m 2 z 10 rurami 2 m 2 z 20 rurami 3 m 2 z 30 rurami. Kolektory Vitosol 200-T przystosowane są do montażu na dachach ze spadkiem, dachach płaskich, fasadach, jak i do montażu wolnostojącego. Na dachach ze spadkiem kolektory można montować w kierunku podłużnym (rury próżniowe prostopadle do kalenicy), a także w kierunku poprzecznym (rury próżniowe równolegle do kalenicy). Instalacja do podgrzewu wody użytkowej: Kolektory można montować pionowo (rury próżniowe prostopadle do kalenicy), a także poziomo (rury próżniowe równolegle do kalenicy). Instalacja solarna wspomagająca ogrzewanie pomieszczeń: Kolektory należy montować poziomo (rury próżniowe równolegle do kalenicy) z przyłączem od dołu. Wpływa to pozytywnie na stagnację. Próżnia w szklanych rurach zapewnia najlepszą z możliwych izolację cieplną; straty ciepła przez konwekcję pomiędzy rurą szklaną a płytą absorbera są zredukowane do minimum. Tym samym można wykorzystać nawet niewielkie promieniowanie słoneczne (rozproszone). W każdą rurę próżniową wbudowany jest selektywnie powlekany, miedziany absorber. Powłoka zapewnia wysoką absorpcję promieniowania słonecznego i niewielką emisję promieniowania cieplnego. Przy płycie absorbera zabudowano wymiennik ciepła w postaci dwóch współosiowych rurek, z bezpośrednim przepływem czynnika grzewczego. Czynnik grzewczy pobiera ciepło z absorbera poprzez rurę wymiennika ciepła. Końcówka rury wymiennika ciepła mieści się w rurze rozdzielacza. by optymalnie wykorzystać energię słoneczną, rurki próżniowe mocowane są w sposób obrotowy; umożliwia to optymalne ustawienie absorbera w stronę słońca. Istnieje możliwość połączenia do 5 kolektorów w układzie szeregowym w jedno pole kolektorów (połączone szeregowo pola kolektorów muszą być jednakowej wielkości). W tym celu dostarczane są elastyczne i zaizolowane termicznie rury łączące z pierścieniami samouszczelniającymi. Rury zasilania i powrotu umieszczone w skrzyni przyłączeniowej umożliwiają, w razie łączenia wielu kolektorów, przyłączenie zasilania i powrotu instalacji solarnej po jednej stronie. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Czujnik temperatury cieczy w kolektorze montowany jest w tulei zanurzeniowej na zasilaniu obiegu solarnego. Zalety Wysoko wydajny rurowy kolektor próżniowy z przepływem bezpośrednim zapewnia wysoki stopień wykorzystania energii słonecznej. Uniwersalne zastosowanie dzięki możliwości montażu w pozycji zarówno pionowej jak i poziomej na dachach i elewacjach. Łatwe i bezpieczne przyłącze pojedynczych rur dzięki innowacyjnemu systemowi połączeń wtykowych. Zintegrowane w rurach próżniowych, niewrażliwe na zabrudzenia powierzchnie absorberów. Rury próżniowe można w optymalny sposób obracać w stronę słońca maksymalizując w ten sposób wykorzystanie energii. Bardzo skuteczna izolacja cieplna kolektora minimalizuje straty ciepła. Prosty montaż dzięki systemowi mocującemu firmy Viessmann i złączom wtykowym elastycznych rur ze stali nierdzewnej. Dzięki zintegrowanemu w obudowie przewodowi zbiorczemu przyłącza zasilania i powrotu umieszczone są po tej samej stronie, co zmniejsza koszty orurowania. trakcyjne wzornictwo kolektora, obudowa w kolorze RL 8019 (brązowy). 24 VIESMNN VITOSOL

25 Vitosol 200-T, typ SD2 (ciąg dalszy) Ustawienie fabryczne W oddzielnych kartonach zapakowano: Rury próżniowe, w każdym opakowaniu po 10 sztuk Skrzynia przyłączeniowa z szynami montażowymi Firma Viessmann oferuje kompletne systemy solarne na bazie kolektora Vitosol 200-T (w pakietach) do podgrzewu wody użytkowej (patrz cennik pakietów). 6 VITOSOL VIESMNN 25

26 Vitosol 200-T, typ SD2 (ciąg dalszy) 6.2 Dane techniczne Typ SD2 1 m 2 2 m 2 3 m 2 Liczba rur Powierzchnia brutto m 2 1,44 2,88 4,32 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 1,03 2,05 3,07 Powierzchnia czynna absorbera m 2 1,06 2,11 3,17 Pozycja montażowa (patrz poniższy rysunek), B, C, D, E, F Odległość między kolektorami mm Wymiary Szerokość a mm Wysokość b mm Głębokość c mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 82,0 82,0 83,2 Współczynnik straty ciepła k 1 W/(m 2 K) 1,62 1,62 1,87 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0068 0,0068 0,0041 Pojemność cieplna kj/(m 2 K) 9,8 9,8 9,8 Masa kg Zawartość płynu litry 2,2 4,2 6,2 (czynnik grzewczy) Dop. ciśnienie robocze bar (patrz rozdział Solarne naczynie zbiorcze ) Maks. temperatura postojowa C Wydajność produkcji pary Korzystna pozycja montażowa W/m Niekorzystna pozycja montażowa W/m Przyłącze Ø mm B C D F E 6 26 VIESMNN VITOSOL

27 Vitosol 200-T, typ SD2 (ciąg dalszy) a c KR KV b Ø 65 KR Powrót z kolektora KV Zasilanie kolektora 6.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 6 VITOSOL VIESMNN 27

28 Vitosol 200-T, typ SD2 7.1 Opis wyrobu Skrzynia przyłączeniowa B Izolacja cieplna z pianki z żywicy melaminowej C Rura wody powrotnej D Współosiowa rura kolektora i rozdzielacza E Współosiowa rura wymiennika ciepła F bsorber G Próżniowe rurki szklane Rurowe kolektory próżniowe Vitosol 200-T dostępne są w następujących wersjach: 2 m 2 z 20 rurami 3 m 2 z 30 rurami. Kolektory Vitosol 200-T przystosowane są do montażu na dachach ze spadkiem, dachach płaskich, fasadach, jak i do montażu wolnostojącego. Na dachach ze spadkiem kolektory można montować w kierunku podłużnym (rury próżniowe prostopadle do kalenicy), a także w kierunku poprzecznym (rury próżniowe równolegle do kalenicy). Instalacja do podgrzewu wody użytkowej: Kolektory można montować zarówno pionowo (rury próżniowe prostopadle do kalenicy), jak i poziomo (rury próżniowe równolegle do kalenicy). Instalacja solarna wspomagająca ogrzewanie pomieszczeń: Kolektory należy montować poziomo (rury próżniowe równolegle do kalenicy). Wpływa to pozytywnie na stagnację. Próżnia w szklanych rurach zapewnia najlepszą z możliwych izolację cieplną; straty ciepła przez konwekcję pomiędzy rurą szklaną a płytą absorbera są zredukowane do minimum. Tym samym można wykorzystać nawet niewielkie promieniowanie słoneczne. Każda rura próżniowa zawiera selektywnie powlekany, miedziany absorber. Powłoka zapewnia wysoką absorpcję promieniowania słonecznego i niewielką emisję promieniowania cieplnego. Przy płycie absorbera zabudowano wymiennik ciepła w postaci dwóch współosiowych rurek, z bezpośrednim przepływem czynnika grzewczego. Czynnik grzewczy pobiera ciepło z absorbera poprzez rurę wymiennika ciepła. Końcówka rury wymiennika ciepła mieści się w rurze rozdzielacza. by optymalnie wykorzystać energię słoneczną, rurki próżniowe mocowane są w sposób obrotowy; umożliwia to optymalne ustawienie absorbera w stronę słońca. Istnieje możliwość połączenia do 15 m 2 powierzchni kolektora w układzie szeregowym w jedno pole kolektorów (połączone szeregowo pola kolektorów powinny być jednakowej wielkości). W tym celu dostarczane są elastyczne i zaizolowane termicznie rury łączące z pierścieniami samouszczelniającymi. Rury zasilania i powrotu umieszczone w skrzyni przyłączeniowej umożliwiają, w razie łączenia wielu kolektorów, przyłączenie zasilania i powrotu instalacji solarnej po jednej stronie. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Czujnik temperatury cieczy w kolektorze montowany jest w tulei zanurzeniowej na zasilaniu obiegu solarnego. 7 Zalety Wysoko wydajny rurowy kolektor próżniowy z przepływem bezpośrednim zapewnia wysoki stopień wykorzystania energii słonecznej. Uniwersalne zastosowanie dzięki możliwości montażu w pozycji zarówno pionowej jak i poziomej na dachach i elewacjach. Łatwe i bezpieczne przyłącze pojedynczych rur dzięki innowacyjnemu systemowi połączeń wtykowych. Zintegrowane w rurach próżniowych, niewrażliwe na zabrudzenia powierzchnie absorberów. Rury próżniowe można w optymalny sposób obracać w stronę słońca maksymalizując w ten sposób wykorzystanie energii. Bardzo skuteczna izolacja cieplna kolektora minimalizuje straty ciepła. Prosty montaż dzięki systemowi mocującemu firmy Viessmann i złączom wtykowym elastycznych rur ze stali nierdzewnej. Dzięki zintegrowanemu w obudowie przewodowi zbiorczemu przyłącza zasilania i powrotu umieszczone są po tej samej stronie, co zmniejsza koszty orurowania. trakcyjne wzornictwo kolektora, obudowa w kolorze RL 8019 (brązowy). 28 VIESMNN VITOSOL

29 Vitosol 200-T, typ SD2 (ciąg dalszy) Ustawienie fabryczne W oddzielnych kartonach zapakowano: Rury próżniowe, w każdym opakowaniu po 10 sztuk Skrzynia przyłączeniowa z szynami montażowymi Firma Viessmann oferuje kompletne systemy solarne na bazie kolektora Vitosol 200-T (w pakietach) do podgrzewu wody użytkowej (patrz cennik pakietów). 7 VITOSOL VIESMNN 29

30 Vitosol 200-T, typ SD2 (ciąg dalszy) 7.2 Dane techniczne Typ SD2 2 m 2 3 m 2 Liczba rur Powierzchnia brutto m 2 2,88 4,32 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,01 3,02 Powierzchnia czynna absorbera m 2 2,14 3,23 Pozycja montażowa (patrz poniższy rysunek), B, C, D, E, F Odległość między kolektorami mm Wymiary Szerokość a mm Wysokość b mm Głębokość c mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 78,9 79,1 Współczynnik straty ciepła k 1 W/(m 2 K) 1,36 1,10 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0075 0,0076 Pojemność cieplna kj/(m 2 K) 10,0 10,1 Masa kg Zawartość płynu litry 4,2 6,2 (czynnik grzewczy) Dop. ciśnienie robocze bar 6 6 (patrz rozdział Solarne naczynie zbiorcze ) Maks. temperatura postojowa C Wydajność produkcji pary Korzystna pozycja montażowa W/m Niekorzystna pozycja montażowa W/m Przyłącze Ø mm B C D F E 7 30 VIESMNN VITOSOL

31 Vitosol 200-T, typ SD2 (ciąg dalszy) a c KR KV b Ø 65 KR Powrót z kolektora KV Zasilanie kolektora 7.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 7 VITOSOL VIESMNN 31

32 8 Vitosol 200-T, typ SP2 8.1 Opis wyrobu B C D E E C D Dwururowy wymiennik ciepła B dapter C bsorber D Rura cieplna (Heatpipe) E Próżniowe rurki szklane Rurowe kolektory próżniowe Vitosol 200 dostępne są w następujących wersjach: 2 m 2 z 20 rurami 3 m 2 z 30 rurami. Kolektory Vitosol 200-T przystosowane są do montażu na dachach ze spadkiem, dachach płaskich, fasadach, jak i do montażu wolnostojącego. Na dachach ze spadkiem kolektory można montować w kierunku podłużnym (rury próżniowe prostopadle do kalenicy), a także w kierunku poprzecznym (rury próżniowe równolegle do kalenicy). W każdą rurę próżniową wbudowany jest selektywnie powlekany, miedziany absorber. Powłoka zapewnia wysoką absorpcję promieniowania słonecznego i niewielką emisję promieniowania cieplnego. Do płyty absorbera przymocowana jest rurka cieplna wypełniona cieczą wyparną. Rurka cieplna podłączona jest do kondensatora. Kondensator znajduje się w dwururowym wymienniku ciepła Duotec. Jest to tzw. przyłączenie suche, tzn. możliwe jest obracanie lub wymiana rur również w przypadku instalacji napełnionej i znajdującej się pod ciśnieniem. Ciepło przekazywane jest z płyty absorbera do rurki cieplnej. Dzięki temu ciecz odparowuje i w tej postaci przedostaje się do kondensatora. Przez dwururowy wymiennik ciepła z wbudowanymi kondensatorami z poszczególnych rur próżniowych przepływa czynnik grzewczy. Odbierając ciepło z kondensatora powoduje skroplenie w nim pary. Kondensat spływa następnie w dół do rurki cieplnej, a cały proces powtarza się od nowa. by zapewnić cyrkulację cieczy wyparnej w wymienniku ciepła, kąt nachylenia musi być większy od zera. Odchylenie od kierunku południowego może zostać wyrównane przez osiowe obrócenie rurek próżniowych. Do 15 m 2 powierzchni kolektora może zostać połączonych w jedno pole kolektorów. W tym celu dostarczane są elastyczne, uszczelnione przy pomocy pierścieni samouszczelniających i zaizolowane termicznie rury łączące. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Czujnik temperatury cieczy w kolektorze zamontowany jest w punkcie pomiaru czujnika, na rurze zasilającej w skrzyni przyłączeniowej kolektora. Zalety Wysoko wydajny, zapewniający wysokie bezpieczeństwo eksploatacji rurowy kolektor próżniowy działający wg zasady Heatpipe. Uniwersalne zastosowanie dzięki możliwości montażu w pozycji zarówno pionowej jak i poziomej na dachach i fasadach, a także montażu wolnostojącego. Zintegrowane w rurach próżniowych, niewrażliwe na zabrudzenia powierzchnie absorberów z powłoką Sol-Titan. Efektywne przekazywanie ciepła dzięki dwururowemu wymiennikowi ciepła Duotec całkowicie obejmującemu powierzchnię kondensatorów. Rury próżniowe można w optymalny sposób obracać w stronę słońca, maksymalizując w ten sposób wykorzystanie energii. Suche przyłączanie, tzn. rury mogą być wkładane i wymieniane również przy napełnionej instalacji. Bardzo skuteczna izolacja cieplna kolektora minimalizuje straty ciepła. Prosty montaż dzięki systemom montażu i połączeń firmy Viessmann. 32 VIESMNN VITOSOL

33 Vitosol 200-T, typ SP2 (ciąg dalszy) 8 Ustawienie fabryczne W oddzielnych kartonach zapakowano: Rury próżniowe, w każdym opakowaniu po 10 sztuk Skrzynia przyłączeniowa z szynami montażowymi Firma Viessmann oferuje kompletne systemy solarne wraz z kolektorem Vitosol 200-T (w pakietach) do podgrzewu wody użytkowej i/lub wspomagania ogrzewania (patrz cennik pakietów). 8.2 Dane techniczne Typ SP2 2 m 2 3 m 2 Liczba rur Powierzchnia brutto m 2 2,88 4,32 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,00 3,02 Powierzchnia czynna absorbera m 2 2,15 3,23 Pozycja montażowa (patrz poniższy rysunek), B, C, D, E, F, G Odległość między kolektorami mm Wymiary Szerokość a mm Wysokość b mm Głębokość c mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 76,6 76,6 Współczynnik straty ciepła k 1 W/(m 2 K) 1,42 1,42 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,005 0,005 Pojemność cieplna kj/(m 2 K) 8,4 8,4 Masa kg Zawartość płynu litry 1,13 1,65 (czynnik grzewczy) Dop. ciśnienie robocze bar 6 6 Maks. temperatura postojowa C Wydajność produkcji pary W/m Przyłącze Ø mm B C D F E VITOSOL VIESMNN 33

34 Vitosol 200-T, typ SP2 (ciąg dalszy) a c 8 KR KV b Ø 65 KR Powrót z kolektora KV Zasilanie kolektora 8.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 34 VIESMNN VITOSOL

35 Vitosol 300-T 9.1 Opis wyrobu B C D E E C D Dwururowy wymiennik ciepła B Kondensator C bsorber D Rura cieplna (Heatpipe) E Próżniowe rurki szklane Rurowe kolektory próżniowe Vitosol 300 dostępne są w następujących wersjach: 2 m 2 z 20 rurami 3 m 2 z 30 rurami. Kolektory Vitosol 300-T przystosowane są do montażu na dachu ze spadkiem lub w wersji wolnostojącej na dachu płaskim. W każdą rurę próżniową wbudowany jest selektywnie powlekany, miedziany absorber. Powłoka zapewnia wysoką absorpcję promieniowania słonecznego i niewielką emisję promieniowania cieplnego. Do płyty absorbera przymocowana jest rurka cieplna wypełniona cieczą wyparną. Rurka cieplna podłączona jest do kondensatora. Kondensator znajduje się w dwururowym wymienniku ciepła Duotec. Jest to tzw. przyłączenie suche, tzn. możliwe jest obracanie lub wymiana rur również w przypadku instalacji napełnionej i znajdującej się pod ciśnieniem. Ciepło przekazywane jest z płyty absorbera do rurki cieplnej. Dzięki temu ciecz odparowuje i w tej postaci przedostaje się do kondensatora. Przez dwururowy wymiennik ciepła z wbudowanymi kondensatorami z poszczególnych rur próżniowych przepływa czynnik grzewczy. Odbierając ciepło z kondensatora powoduje skroplenie w nim pary. Kondensat spływa następnie w dół do rurki cieplnej, a cały proces powtarza się od nowa. by zapewnić cyrkulację cieczy wyparnej w wymienniku ciepła, kąt nachylenia musi wynosić min. 25. Odchylenie od kierunku południowego może zostać wyrównane przez osiowe obrócenie rurek próżniowych. Do 15 m 2 powierzchni kolektora może zostać połączonych w jedno pole kolektorów. W tym celu dostarczane są elastyczne, uszczelnione przy pomocy pierścieni samouszczelniających i zaizolowane termicznie rury łączące. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Czujnik temperatury cieczy w kolektorze zamontowany jest w punkcie pomiaru czujnika, na rurze zasilającej w skrzyni przyłączeniowej kolektora. 9 Zalety Wysoko wydajny, zapewniający wysokie bezpieczeństwo eksploatacji rurowy kolektor próżniowy działający wg zasady Heatpipe. Wbudowane w rury próżniowe, niewrażliwe na zabrudzenia powierzchnie absorberów z selektywną powłoką. Efektywne przekazywanie ciepła dzięki dwururowemu wymiennikowi ciepła Duotec całkowicie obejmującemu powierzchnię kondensatorów. Rury próżniowe można w optymalny sposób obracać w stronę słońca, maksymalizując w ten sposób wykorzystanie energii. Suche przyłączanie, tzn. rury mogą być wkładane i wymieniane również przy napełnionej instalacji. Bardzo skuteczna izolacja cieplna kolektora minimalizuje straty ciepła. Prosty montaż dzięki systemom montażu i połączeń firmy Viessmann. VITOSOL VIESMNN 35

36 Vitosol 300-T (ciąg dalszy) Stan wysyłkowy W oddzielnych kartonach zapakowano: Rury próżniowe, w każdym opakowaniu po 10 sztuk Skrzynia przyłączeniowa z szynami montażowymi Firma Viessmann oferuje kompletne systemy solarne wraz z kolektorem Vitosol 300-T (w pakietach) do podgrzewu wody użytkowej i/lub wspomagania ogrzewania (patrz cennik pakietów). 9.2 Dane techniczne 9 Typ SP3 2 m 2 3 m 2 Liczba rur Powierzchnia brutto m 2 2,88 4,32 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,00 3,02 Powierzchnia czynna absorbera m 2 2,15 3,23 Pozycja montażowa (patrz poniższy rysunek), B, C Odległość między kolektorami mm Wymiary Szerokość a mm Wysokość b mm Głębokość c mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 80,9 80,4 Współczynnik straty ciepła k 1 W/(m 2 K) 1,37 1,33 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0068 0,0067 Pojemność cieplna kj/(m 2 K) 8,5 8,4 Masa kg Zawartość płynu litry 1,13 1,65 (czynnik grzewczy) Dop. ciśnienie robocze bar 6 6 (patrz rozdział Solarne naczynie zbiorcze ) Maks. temperatura postojowa C Wydajność produkcji pary W/m Przyłącze Ø mm B C 36 VIESMNN VITOSOL

37 Vitosol 300-T (ciąg dalszy) a c KR KV 9 b Ø 65 KR Powrót z kolektora KV Zasilanie kolektora 9.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE VITOSOL VIESMNN 37

38 Regulatory systemów solarnych Moduł regulatora systemów solarnych, Vitosolic 100 Vitosolic 200 typ SM1 Rozszerzenie funkcji w obudowie, do montażu na ścianie Elektroniczny różnicowy regulator temperatury do dwusystemowego podgrzewu ciepłej wody użytkowej i wspomagania ogrzewania pomieszczeń przez kolektory słoneczne w połączeniu z kotłem grzewczym Obsługa i wskazania poprzez regulator kotła grzewczego Elektroniczny regulator różnicowy do instalacji z dwusystemowym podgrzewem wody użytkowej z zastosowaniem kolektorów słonecznych i kotłów grzewczych Elektroniczny regulator różnicowy do maksymalnie 4 odbiorników, do wymienionych niżej instalacji zastosowaniem kolektorów słonecznych i kotłów grzewczych: dwusystemowy podgrzew wody użytkowej przy pomocy dwóch pojemnościowych podgrzewaczy wody lub większej liczby podgrzewaczy dwusystemowy podgrzew wody użytkowej i wody w basenie kąpielowym dwusystemowy podgrzew ciepłej wody użytkowej i wspomaganie ogrzewania pomieszczeń duże instalacje termiczne VIESMNN VITOSOL

39 Regulatory systemów solarnych (ciąg dalszy) 10.1 Moduł regulatora systemów solarnych, typ SM1, nr katalog Dante techniczne Budowa Moduł regulatora systemów solarnych zawiera: Elektronika Zaciski przyłączeniowe dla: 4 czujniki Pompa obiegu solarnego Magistrala KM Przyłącze elektryczne (włącznik/wyłącznik wykonuje inwestor) Wyjście sygnału PWM dla sterowania pompy obiegu solarnego 1 przekaźnik do włączania pompy lub zaworu Czujnik temperatury cieczy w kolektorze Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu 2,5 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika NTC 20 kω przy 25 C Dopuszczalna temperatura otoczenia Podczas eksploatacji 20 do +200 C Podczas magazynowania i transportu 20 do +70 C Czujnik temperatury wody w podgrzewaczu Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu 3,75 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia Podczas eksploatacji 0 do +90 C Podczas magazynowania i transportu 20 do +70 C Przy instalacjach z pojemnościowymi podgrzewaczami firmy Viessmann czujnik temperatury wody w podgrzewaczu wbudowany jest w kolanko wkręcane (patrz rozdział Dane techniczne dotyczący odpowiedniego podgrzewacza pojemnościowego oraz rozdział Instalacyjne wyposażenie dodatkowe ) na powrocie wody grzewczej. Funkcje Sterowanie pompy obiegu solarnego Elektroniczne ograniczenie temperatury w pojemnościowym podgrzewaczu wody (odłączenie zabezpieczające przy 90 C) Wyłączenie zabezpieczające kolektorów Regulator wspomagania ogrzewania w połączeniu z wielosystemowym podgrzewaczem buforowym wody grzewczej Regulator ogrzewania dwóch odbiorników poprzez pole kolektorów Włączanie dodatkowej pompy lub zaworu za pomocą przekaźnika Drugi różnicowy regulator temperatury lub funkcja termostatu Regulacja obrotów pompy obiegu solarnego poprzez sterowanie falownikiem lub pompą obiegu solarnego z wejściem sygnału WPM (prod. Grundfos) Ograniczenie dogrzewu pojemnościowego podgrzewacza wody za pomocą kotła grzewczego (możliwa dodatkowa funkcja do podgrzewu wody użytkowej) Ograniczenie dogrzewu do ogrzewania pomieszczenia za pomocą kotła grzewczego przy wspomaganiu ogrzewania Podgrzew solarnego stopnia podgrzewu wstępnego (w przypadku podgrzewaczy pojemnościowych o pojemności całkowitej 400 l) Bilans mocy i system diagnostyczny Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 2 Pobór mocy 1,5 W Klasa zabezpieczenia I Stopień ochrony IP 20 wg normy EN 60529, do zapewnienia przez budowę/ montaż Sposób działania Typ 1B wg EN Dop. temperatura otoczenia Podczas eksploatacji 0 do +40 C przy zastosowaniu w pomieszczeniach mieszkalnych i kotłowniach (normalne warunki otoczenia) Podczas magazynowania i transportu od -20 do +65 C Obciążenie znamionowe wyjść przekaźników Przekaźnik półprzewodnikowy 1 1 (1), 230 V~ Przekaźnik 2 1 (1), 230 V~ Łącznie maks Stan fabryczny Moduł regulatora systemów solarnych, typ SM1 Czujnik temperatury wody w podgrzewaczu Czujnik temperatury cieczy w kolektorze VITOSOL VIESMNN 39

40 Regulatory systemów solarnych (ciąg dalszy) Potwierdzenie zgodności Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 10.2 Vitosolic 100, typ SD1, nr katalog. Z Dane techniczne 10 Budowa W skład regulatora wchodzi: Układ elektroniczny Wyświetlacz cyfrowy Przyciski nastawcze Zaciski przyłączeniowe: czujników pompy obiegu solarnego magistrali KM przyłącza elektrycznego (włącznik/wyłącznik wykonuje inwestor) Wyjście PWM do sterowania pompą obiegu solarnego Przekaźnik do sterowania pracą pomp i zaworów Zakresem dostawy jest objęty czujnik temperatury cieczy w kolektorze i czujnik temperatury wody w podgrzewaczu. Czujnik temperatury cieczy w kolektorze Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu 2,5 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika NTC 20 kω przy 25 C Dopuszczalna temperatura otoczenia Podczas eksploatacji -20 do +200 C Podczas magazynowania i transportu -20 do +70 C Czujnik temperatury wody w podgrzewaczu Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu 3,75 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia Podczas eksploatacji 0 do +90 C Podczas magazynowania i transportu -20 do +70 C Przy instalacjach z pojemnościowymi podgrzewaczami firmy Viessmann czujnik temperatury wody w podgrzewaczu wbudowany jest w kolanko wkręcane (patrz rozdział Dane techniczne dotyczący odpowiedniego podgrzewacza pojemnościowego oraz rozdział Instalacyjne wyposażenie dodatkowe ) na powrocie wody grzewczej. Funkcje Sterowanie pracą pompy obiegu solarnego do podgrzewu wody użytkowej i/lub wody w basenie Elektroniczne ograniczenie temperatury w pojemnościowym podgrzewaczu wody (odłączenie zabezpieczające przy 90 C) Wyłączenie zabezpieczające kolektorów Wskazówka dotycząca funkcji dodatkowej w zakresie podgrzewu wody użytkowej i ograniczenia dogrzewu przez kocioł grzewczy W instalacjach z regulatorami Vitotronic z KM-BUS możliwe jest ograniczenie dogrzewu przez kocioł grzewczy oraz dodatkowa funkcja podgrzewu wody użytkowej. W instalacjach z innymi regulatorami firmy Viessmann można zrealizować tylko ograniczanie dogrzewu przez kocioł grzewczy. Pozostałe funkcje patrz rozdział Funkcje. Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 4 Pobór mocy 2 W (w trybie Standby 0,7 W) Klasa zabezpieczenia II Stopień ochrony IP 20 wg normy EN 60529, do zapewnienia przez budowę/ montaż Sposób działania Typ 1B wg EN Dop. temperatura otoczenia Podczas eksploatacji 0 do +40 C przy zastosowaniu w pomieszczeniach mieszkalnych i kotłowniach (normalne warunki otoczenia) Podczas magazynowania i transportu -20 do +65 C Obciążenie znamionowe wyjść przekaźników Przekaźnik półprzewodnikowy 1 0,8 Przekaźnik 2 4(2), 230 V~ Łącznie maks VIESMNN VITOSOL

41 Regulatory systemów solarnych (ciąg dalszy) Stan wysyłkowy Vitosolic 100, typ SD1 Czujnik temperatury wody w podgrzewaczu Czujnik temperatury cieczy w kolektorze Potwierdzenie zgodności Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 10.3 Vitosolic 200, typ SD4, nr katalog. Z Dane techniczne Budowa W skład regulatora wchodzi: Układ elektroniczny Wyświetlacz cyfrowy Przyciski nastawcze Zaciski przyłączeniowe: czujników czujnika nasłonecznienia pomp wejść licznika impulsów do przyłączenia przepływomierzy magistrali KM urządzenia do zbiorczego meldowania usterek V-BUS dla rejestratora danych i/lub dużego wyświetlacza przyłącza elektrycznego (włącznik/wyłącznik wykonuje inwestor) Wyjścia PWM do sterowania pompami obiegu solarnego Przekaźnik do sterowania pracą pomp i zaworów Zakresem dostawy jest objęty czujnik temperatury cieczy w kolektorze, czujnik temperatury wody w podgrzewaczu i czujnik temperatury (podgrzewacz buforowy wody w basenie/wody grzewczej) Czujnik temperatury cieczy w kolektorze Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu 2,5 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika NTC 20 kω przy 25 C Dopuszczalna temperatura otoczenia Podczas eksploatacji 20 do +200 C Podczas magazynowania i transportu 20 do +70 C Czujnik temperatury wody w podgrzewaczu lub czujnik temperatury (podgrzewacz buforowy wody w basenie kąpielowym/wody grzewczej) Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu 3,75 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia Podczas eksploatacji 0 do +90 C Podczas magazynowania i transportu -20 do +70 C Przy instalacjach z pojemnościowymi podgrzewaczami firmy Viessmann czujnik temperatury wody w podgrzewaczu wbudowany jest w kolanko wkręcane (patrz rozdział Dane techniczne dotyczący odpowiedniego podgrzewacza pojemnościowego oraz rozdział Instalacyjne wyposażenie dodatkowe ) na powrocie wody grzewczej. Przy zastosowaniu czujnika temperatury (basen kąpielowy) do pomiaru temperatury wody w basenie tuleja zanurzeniowa ze stali nierdzewnej dostępna jako wyposażenie dodatkowe może być zamontowana bezpośrednio w przewodzie powrotnym basenu kąpielowego. Funkcje Sterowanie pracą pomp obiegu solarnego do podgrzewu wody użytkowej i/lub wody w basenie, ew. innych odbiorników Elektroniczne ograniczenie temperatury w pojemnościowym podgrzewaczu wody (odłączenie zabezpieczające przy 90 C) Wyłączenie zabezpieczające kolektorów Podgrzew wody użytkowej i wody w basenie: Można wybrać preferowany podgrzew wody użytkowej. W trakcie ogrzewania wody w basenie kąpielowym (odbiornik z niską temperaturą wymaganą) pompa obiegowa zostaje czasowo wyłączona w celu stwierdzenia ewentualnej konieczności doładowania pojemnościowego podgrzewacza wody (odbiornik z wyższą temperaturą wymaganą). Jeżeli jest on nagrzany lub jeżeli temperatura nośnika ciepła nie wystarcza do ogrzania pojemnościowego podgrzewacza wody, następuje dalsze podgrzewanie wody w basenie kąpielowym. Podgrzew wody użytkowej i wody grzewczej przez podgrzewacz buforowy wody grzewczej: Woda podgrzewacza buforowego ogrzewana jest energią słoneczną. Ogrzewa ona następnie wodę użytkową. Jeżeli temperatura w podgrzewaczu buforowym przekroczy temperaturę na powrocie instalacji o nastawioną wartość, włączony zostaje zawór 3-drogowy i woda powrotna z instalacji kierowana jest przez podgrzewacz buforowy do kotła grzewczego w celu podwyższenia jej temperatury. Pozostałe funkcje patrz rozdział Funkcje. Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 Pobór mocy 6 W (w trybie Standby 0,9 W) Klasa zabezpieczenia II 10 VITOSOL VIESMNN 41

42 Regulatory systemów solarnych (ciąg dalszy) Stopień ochrony IP 20 wg normy EN 60529, do zapewnienia przez budowę/ montaż Sposób działania Typ 1B wg EN Dop. temperatura otoczenia Podczas eksploatacji 0 do +40 C przy zastosowaniu w pomieszczeniach mieszkalnych i kotłowniach (normalne warunki otoczenia) Podczas magazynowania i transportu -20 do +65 C Obciążenie znamionowe wyjść przekaźników Przekaźniki półprzewodnikowe 1 0,8 do 6 Przekaźnik 7 4(2), 230 V~ Łącznie maks. 6 Stan wysyłkowy Vitosolic 200, typ SD4 2 czujniki temperatury wody w podgrzewaczu Czujnik temperatury cieczy w kolektorze 10 Potwierdzenie zgodności Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 42 VIESMNN VITOSOL

43 Regulatory systemów solarnych (ciąg dalszy) 10.4 Funkcje Przyporządkowanie do regulatorów solarnych Funkcja Moduł regulatora systemów solarnych Vitosolic 100 Vitosolic 200 Ogranicznik temperatury wody w podgrzewaczu x x x Funkcja chłodzenia kolektora x x Funkcja chłodzenia odwróconego x x Wyłączanie awaryjne kolektora x x x Ograniczenie temperatury minimalnej kolektora x x x Redukcja okresu stagnacji x Funkcja okresowego działania x x x Funkcja chłodzenia x Funkcja zabezpieczenia przed zamarznięciem x x x Funkcja termostatu x x x Regulacja obrotów przez sterowanie grupą fal/regulację x x x mocy PWM Bilans cieplny x x x Ograniczenie dogrzewu przez kocioł grzewczy Pojemnościowy podgrzewacz wody x x x Wspomaganie ogrzewania pomieszczeń x Funkcja dodatkowa podgrzewu wody użytkowej x x x Zewnętrzny wymiennik ciepła x x x Funkcja obejścia x Przekaźniki równoległe x Podgrzewacz 2 (do 4) wł. x Ładowanie podgrzewacza x Układ preferencji podgrzewacza x Wykorzystanie nadwyżek ciepła x Ładowanie wahadłowe x x x Zgłaszanie usterek przez wyjście przekaźnika x Rozruch przekaźnika x x Karta SD x 10 Ogranicznik temperatury wody w podgrzewaczu Gdy zostanie przekroczona ustawiona temperatura wymagana podgrzewacza, następuje wyłączenie pompy obiegu solarnego. Funkcja chłodzenia kolektora Vitosolic 100 i 200 Gdy zostanie osiągnięta ustawiona temperatura wymagana podgrzewacza, następuje wyłączenie pompy obiegu solarnego. Jeżeli temperatura cieczy w kolektorze wzrośnie do poziomu ustawionej wartości maksymalnej, pompa obiegu solarnego zostanie włączona na tak długo, aż temperatura spadnie o 5 K poniżej wartości maksymalnej. Temperatura wody w podgrzewaczu może przy tym dalej wzrastać, jednak tylko do 90ºC. Funkcja chłodzenia odwróconego kolektora Vitosolic 100 i 200 Funkcja ta jest efektywna tylko wtedy, gdy aktywna jest funkcja chłodzenia kolektora. Gdy zostanie osiągnięta ustawiona temperatura wymagana podgrzewacza, pompa obiegu solarnego pozostanie włączona, aby zapobiec przegrzaniu kolektora. Wieczorem pompa kontynuuje pracę dotąd, aż pojemnościowy podgrzewacz wody za pośrednictwem kolektora i przewodów rurowych zostanie schłodzony do ustawionej temperatury wymaganej. Wyłączanie awaryjne kolektora Po przekroczeniu ustawionej temperatury granicznej kolektora następuje wyłączenie pompy obiegu solarnego, aby chronić komponenty instalacji. Wskazówki dotyczące funkcji chłodzenia kolektora i funkcji chłodzenia odwróconego Należy zagwarantować bezpieczeństwo instalacji solarnej także w przypadku przekroczenia wszystkich temperatur granicznych i dalszego wzrostu temperatury kolektora poprzez odpowiednie zwymiarowanie naczynia zbiorczego. Jeżeli w takiej sytuacji temperatura kolektora utrzymuje się na tym samym poziomie lub wzrasta, pompa obiegu solarnego jest blokowana lub wyłączana (wyłączenie awaryjne kolektora), aby zapobiec przegrzaniu przyłączonych podzespołów. VITOSOL VIESMNN 43

44 Regulatory systemów solarnych (ciąg dalszy) Ograniczenie temperatury minimalnej kolektora Po spadku temperatury poniżej temperatury minimalnej kolektora pole kolektorów zostaje zablokowane. Redukcja okresu stagnacji w module regulatora systemów solarnych W przypadku nadpodaży energii solarnej następuje redukcja obrotów pompy obiegu solarnego przed osiągnięciem maksymalnej temperatury wody w podgrzewaczu. Przez to zwiększa się różnica między temperaturą cieczy w kolektorze a temperaturą wody w podgrzewaczu. Przenoszenie ciepła do pojemnościowego podgrzewacza wody zmniejsza się, a tym samym stagnacja zostaje opóźniona. Funkcja okresowego działania Do zastosowania w instalacjach z niekorzystnie umiejscowionym czujnikiem temperatury cieczy w kolektorze, w celu zapobiegania opóźnieniom w ustalaniu tej temperatury. 10 Funkcja chłodzenia regulatora Vitosolic 200 (tylko w instalacjach z jednym odbiornikiem) Funkcja służy do odprowadzenia nadwyżek ciepła. Gdy zostanie osiągnięta wymagana temperatura wody w podgrzewaczu i temperatura różnicowa włączania, następuje włączenie pompy obiegu solarnego i przekaźnika R4; wyłączenie następuje, gdy różnica temperatur spadnie poniżej temperatury różnicowej wyłączania. Funkcja zabezpieczenia przed zamarznięciem Kolektory firmy Viessmann napełnia się czynnikiem grzewczym. Nie trzeba uaktywniać tej funkcji. ktywować tylko w przypadku zastosowania wody jako czynnika grzewczego. Moduł regulatora systemów solarnych Jeżeli temperatura kolektora spadnie poniżej +5 ºC, włączana jest pompa obiegu solarnego, aby zapobiec uszkodzeniu kolektora. Jeśli temperatura kolektora wzrośnie powyżej +7 ºC, pompa jest wyłączana. Vitosolic 100 i Vitosolic 200 Jeżeli temperatura kolektora spadnie poniżej +4 ºC, włączana jest pompa obiegu solarnego, aby zapobiec uszkodzeniu kolektora. Jeśli temperatura kolektora wzrośnie powyżej +5 ºC, pompa jest wyłączana. Funkcja termostatu w module regulatora systemów solarnych oraz regulatorze Vitosolic 100 Funkcji termostatu można używać niezależnie od pracy w trybie solarnym. Poprzez ustalenie na termostacie temperatury włączania i temperatury wyłączania można osiągnąć różne sposoby działania: Temperatura włączania < temperatura wyłączania: np. dogrzew Temperatura włączania > temperatura wyłączania: np. w celu wykorzystania nadwyżek ciepła Funkcja termostatu, regulacja ΔT i zegary sterujące przy Vitosolic 200 Jeżeli do przekaźników nie są przypisane standardowe funkcje, mogą one zostać wykorzystane np. w modułach funkcyjnych 1-3. W obrębie jednego modułu funkcyjnego dostępne są 4 funkcje, które można dowolnie zestawiać. 2 funkcje termostatu Regulacja temperatury różnicowej Zegar sterujący z trzema nastawianymi cyklami pracy Funkcje w ramach modułu funkcyjnego są ze sobą połączone w taki sposób, że muszą być spełnione warunki wszystkich aktywowanych funkcji. Istnieje możliwość zmiany temperatury włączania (40ºC) oraz temperatury wyłączania (45ºC). Zakres regulacji temperatury włączania: od 0 do 89,5ºC Zakres regulacji temperatury wyłączania: od 0,5 do 90ºC Funkcja termostatu Poprzez ustalenie na termostacie temperatury włączania i temperatury wyłączania można osiągnąć różne sposoby działania: Temperatura włączania < temperatura wyłączania: np. dogrzew Temperatura włączania > temperatura wyłączania: np. w celu wykorzystania nadwyżek ciepła Istnieje możliwość zmiany temperatury włączania (40ºC) oraz temperatury wyłączania (45ºC). Zakres regulacji temperatury włączania i temperatury wyłączania: od -40 do 250ºC 44 VIESMNN VITOSOL

45 Regulatory systemów solarnych (ciąg dalszy) Regulacja ΔT Odpowiedni przekaźnik włącza się po przekroczeniu temperatury różnicowej włączania i wyłącza po spadku poniżej temperatury różnicowej wyłączania. Zegary sterujące Odpowiedni przekaźnik włącza się i wyłącza zgodnie z ustawionymi czasami. (3 przedziały czasowe możliwe do włączenia). Regulacja obrotów w module regulatora systemów solarnych W stanie fabrycznym regulacja obrotów nie jest aktywna. Można ją włączyć tylko dla wyjścia przekaźnika R1. Możliwe do zastosowania pompy: Standardowe pompy obiegu solarnego z/bez własnego regulatora obrotów Pompy wysokowydajne Pompy z wejściem PWM (stosować tylko pompy obiegu solarnego), np. pompy Grundfos Wskazówka Podczas odpowietrzania instalacji solarnej zaleca się eksploatację pompy obiegu solarnego z maks. mocą. Regulacja obrotów przy Vitosolic 100 W stanie fabrycznym regulacja obrotów nie jest aktywna. Można ją włączyć tylko dla wyjścia przekaźnika R1. Możliwe do zastosowania pompy: Standardowe pompy obiegu solarnego z/bez własnego regulatora obrotów Pompy wysokowydajne Pompy z wejściem PWM (stosować tylko pompy obiegu solarnego), np. pompy Wilo lub Grundfos Regulacja obrotów przy Vitosolic 200 W stanie fabrycznym regulacja obrotów nie jest aktywna. Można ją włączyć tylko dla wyjść przekaźnika R1-R4. Możliwe do zastosowania pompy: Standardowe pompy obiegu solarnego z/bez własnego regulatora obrotów Pompy wysokowydajne Pompy z wejściem PWM (stosować tylko pompy obiegu solarnego), np. pompy Wilo lub Grundfos Wskazówka Podczas odpowietrzania instalacji solarnej zaleca się eksploatację pompy obiegu solarnego z maks. mocą. Wskazówka Podczas odpowietrzania instalacji solarnej zaleca się eksploatację pompy obiegu solarnego z maks. mocą. 10 Bilans cieplny w module regulatora systemów solarnych oraz regulatorze Vitosolic 100 Przy ustalaniu ilości ciepła należy uwzględnić różnicę temperatur między kolektorem i podgrzewaczem, ustawiony strumień objętościowy, rodzaj czynnika grzewczego oraz czas pracy pompy obiegu solarnego. Bilans cieplny przy Vitosolic 200 Bilansowanie może odbywać się z zastosowaniem przepływomierza lub bez. Bez przepływomierza Poprzez różnicę temperatur między zasilaniem licznika ciepła i czujnikiem temperatury wody na powrocie z licznika oraz poprzez ustawiony strumień przepływu. Z przepływomierzem (licznik ciepła, wyposażenie dodatkowe do regulatora Vitosolic 200) Poprzez różnicę temperatur między zasilaniem licznika ciepła i czujnikiem temperatury wody na powrocie z licznika oraz poprzez strumień przepływu zarejestrowany przez przepływomierz. Można także wykorzystać już zastosowane czujniki bez wpływu na ich funkcjonowanie w danym schemacie instalacji. Ograniczenie dogrzewu pojemnościowego podgrzewacza wody przez kocioł grzewczy przy module regulatora systemów solarnych Ograniczenie dogrzewu pojemnościowego podgrzewacza wody przez kocioł grzewczy odbywa się w dwóch stopniach. Podczas solarnego ogrzewania pojemnościowego podgrzewacza wody redukowana jest temperatura wymagana podgrzewacza. Ograniczenie to jest aktywne jeszcze przez określony czas po wyłączeniu pompy obiegu solarnego. W przypadku nieprzerwanego ogrzewania solarnego (> 2 h) dogrzew przez kocioł grzewczy ma miejsce tylko wtedy, gdy nie zostanie osiągnięta ustawiona w regulatorze obiegu kotła 3. wartość wymagana temperatury wody użytkowej (adres kodowy 67 ) (zakres regulacji od 10 do 95ºC). Wartość ta musi być niższa od pierwszej wartości wymaganej temperatury wody użytkowej. VITOSOL VIESMNN 45

46 Regulatory systemów solarnych (ciąg dalszy) Kocioł grzewczy zaczyna ogrzewać pojemnościowy podgrzewacz wody dopiero wtedy, gdy tej wartości wymaganej nie uda się osiągnąć za pomocą instalacji solarnej. Ograniczenie dogrzewu przez pojemnościowy podgrzewacz wody z wykorzystaniem kotła grzewczego przy Vitosolic Instalacje z regulatorami Vitotronic z KM-BUS Regulatory z aktualnego programu dostawy firmy Viessmann wyposażone są w wymagane oprogramowanie. W przypadku uzupełniania osprzętu istniejących instalacji należy ewentualnie wyposażyć regulator obiegu kotła w elektroniczną płytkę instalacyjną (patrz cennik Viessmann). Jeżeli pojemnościowy podgrzewacz wody jest ogrzewany, regulator solarny ogranicza dogrzew pogrzewacza przez kocioł grzewczy. W regulatorze obiegu kotła należy poprzez adres kodowy 67 ustawić trzecią wartość wymaganą temperatury wody użytkowej (zakres regulacji od 10 do 95 ºC). Wartość ta musi być niższa od pierwszej wartości wymaganej temperatury wody użytkowej. Kocioł grzewczy zaczyna ogrzewać podgrzewacz (pompa obiegu solarnego pracuje) dopiero wówczas, gdy wartość zadana nie zostanie osiągnięta za pomocą samej instalacji solarnej. Instalacje z innymi regulatorami firmy Viessmann Jeżeli pojemnościowy podgrzewacz wody jest ogrzewany, regulator solarny ogranicza dogrzew pogrzewacza przez kocioł grzewczy. Za pomocą opornika symulowana jest wyższa o ok. 10 K wartość rzeczywista temperatury wody użytkowej. Kocioł grzewczy zaczyna ogrzewać podgrzewacz (pompa obiegu solarnego pracuje) dopiero wówczas, gdy wartość zadana temperatury wody użytkowej nie zostanie osiągnięta za pomocą instalacji solarnej. Czujnik temperatury wody w podgrzewaczu przyłączony do regulatora obiegu kotła PTC NTC IP 20, l, T V 50 Hz? N R2 N R1 N L IP 20, l, T V 50 Hz? N R2 N R1 N L B B C C D E D E C Opornik 20 Ω, 0,25 W (w gestii inwestora) C Opornik 10 kω, 0,25 W (w gestii inwestora) Przestrzeń przyłączeniowa regulatora systemów solarnych B Stycznik pomocniczy, nr katalog D Czujnik temperatury wody w podgrzewaczu przyłączony do regulatora obiegu kotła E Do regulatora obiegu kotła, przyłącze czujnika temperatury wody w podgrzewaczu Ograniczenie dogrzewu przez pojemnościowy podgrzewacz wody z wykorzystaniem kotła grzewczego przy Vitosolic 200 Instalacje z regulatorem Vitotronic z KM-BUS Regulatory z aktualnego programu dostawy firmy Viessmann wyposażone są w wymagane oprogramowanie. W przypadku uzupełniania osprzętu istniejących instalacji należy ewentualnie wyposażyć regulator obiegu kotła w elektroniczną płytkę instalacyjną (patrz cennik Viessmann). Jeżeli pojemnościowy podgrzewacz wody (odbiornik 1) jest ogrzewany, układ regulacji instalacji solarnej ogranicza dogrzew pogrzewacza przez kocioł grzewczy. W regulatorze obiegu kotła należy poprzez adres kodowy 67 nastawić trzecią wartość wymaganą temperatury wody użytkowej (zakres regulacji: od 10 do 95 ºC). Wartość ta musi być niższa od pierwszej wartości wymaganej temperatury wody użytkowej. Kocioł grzewczy zaczyna ogrzewać podgrzewacz dopiero wtedy, gdy wartości wymaganej temperatury wody użytkowej nie uda się osiągnąć za pomocą instalacji solarnej. 46 VIESMNN VITOSOL

47 Regulatory systemów solarnych (ciąg dalszy) Instalacje z innymi regulatorami firmy Viessmann Jeżeli pojemnościowy podgrzewacz wody (odbiornik 1) jest ogrzewany, układ regulacji instalacji solarnej ogranicza dogrzew pogrzewacza przez kocioł grzewczy. Za pomocą opornika symulowana jest wyższa o 10 K wartość rzeczywista temperatury wody użytkowej. Kocioł grzewczy zaczyna ogrzewać podgrzewacz dopiero wtedy, gdy wartości wymaganej temperatury wody użytkowej nie uda się osiągnąć za pomocą instalacji solarnej. Czujnik temperatury wody w podgrzewaczu przyłączony do regulatora obiegu kotła PTC NTC R1-R6 R7 C 250V 0,8 C 250V 4(2) T40 IP20 230V ~ Hz P = 3V R1-R6 R7 C 250V 0,8 C 250V 4(2) T40 IP20 230V ~ Hz P = 3V R7- R7-M R7-R R7- R7-M R7-R 10 B B C C D D E E C Opornik 20 Ω, 0,25 W (w gestii inwestora) C Opornik 10 kω, 0,25 W (w gestii inwestora) Przestrzeń przyłączeniowa regulatora systemów solarnych B Puszka rozgałęźna (w gestii inwestora) D Czujnik temperatury wody w podgrzewaczu przyłączony do regulatora obiegu kotła E Do regulatora obiegu kotła, przyłącze czujnika temperatury wody w podgrzewaczu Ograniczenie dogrzewu przez kocioł grzewczy przy wspomaganiu ogrzewania pomieszczeń i module regulatora systemów solarnych Jeśli w wielosystemowym podgrzewaczu buforowym wody grzewczej dostępna jest wystarczająco wysoka temperatura do ogrzewania obiegów grzewczych, następuje ograniczenie dogrzewu. Funkcja dodatkowa podgrzewu wody użytkowej przy module regulatora systemów solarnych Dokładne informacje patrz Funkcja dodatkowa podgrzewu ciepłej wody użytkowej. W regulatorze obiegu kotła musi być zakodowane udostępnienie funkcji dodatkowej podgrzewu wody użytkowej. Stopień solarnego podgrzewu wstępnego może być podgrzewany w ustawionych okresach czasu. Ustawienia na regulatorze obiegu kotła: 2. wartość zadana temperatury wody użytkowej musi zostać zakodowana 4. faza ciepłej wody dla podgrzewu wody użytkowej musi zostać uaktywniona Sygnał ten przekazywany jest przez KM-BUS do regulatora Vitosolic 100 i następuje włączenie pompy mieszającej. Funkcja dodatkowa podgrzewu ciepłej wody użytkowej przy Vitosolic 100 Dokładne informacje patrz Funkcja dodatkowa podgrzewu ciepłej wody użytkowej. Możliwa tylko w połączeniu z regulatorami Vitotronic z KM-BUS. VITOSOL VIESMNN 47

48 Regulatory systemów solarnych (ciąg dalszy) Regulatory z aktualnego programu dostawy firmy Viessmann wyposażone są w wymagane oprogramowanie. W przypadku uzupełniania osprzętu istniejących instalacji należy ewentualnie wyposażyć regulator obiegu kotła w elektroniczną płytkę instalacyjną (patrz cennik Viessmann). Ustawienia na regulatorze obiegu kotła: 2. wartość zadana temperatury wody użytkowej musi zostać zakodowana 4. faza ciepłej wody dla podgrzewu wody użytkowej musi zostać uaktywniona Sygnał ten przekazywany jest przez KM-BUS do regulatora Vitosolic 100 i następuje włączenie pompy mieszającej. Funkcja dodatkowa podgrzewu ciepłej wody użytkowej przy Vitosolic 200 Dokładne informacje patrz Funkcja dodatkowa podgrzewu ciepłej wody użytkowej. Instalacje z regulatorami Vitotronic z KM-BUS Regulatory aktualnego programu dostawy wyposażone są w wymagane oprogramowanie. W przypadku uzupełniania osprzętu istniejących instalacji należy ewentualnie wyposażyć regulator obiegu kotła w elektroniczną płytkę instalacyjną (patrz cennik Viessmann). Ustawienia na regulatorze obiegu kotła 2. wartość zadana temperatury wody użytkowej musi zostać zakodowana 4. faza ciepłej wody dla podgrzewu wody użytkowej musi zostać uaktywniona Poprzez magistralę KM-BUS sygnał ten przekazywany jest do regulatora instalacji solarnej. Pompa mieszająca włączana jest o ustawionej porze, jeżeli pojemnościowy podgrzewacz wody nie osiągnął wcześniej przynajmniej raz w ciągu dnia temperatury 60ºC. 10 Instalacje z innymi regulatorami firmy Viessmann R7- R7-M R7-R R1-R6 R7 C 250V 0,8 C 250V 4(2) T40 IP20 230V ~ Hz P = 3V R6 R5 Sieć Réseau électrique T6,3 Red eléctrica 230V R4 R3 N R2 R1 L C Opornik (inwestor) przy PTC: 560 Ω NTC: 8,2 kω (w zależności od typu regulatora obiegu kotła) D Do regulatora obiegu kotła, przyłącze czujnika temperatury wody w podgrzewaczu E Czujnik temperatury wody w podgrzewaczu przyłączony do regulatora obiegu kotła F Pompa mieszająca B N N N N N L N? Pompa mieszająca włączana jest o ustawionej porze, jeżeli pojemnościowy podgrzewacz wody nie osiągnął wcześniej przynajmniej raz w ciągu dnia temperatury 60ºC. Za pomocą opornika symulowana jest temperatura wody użytkowej ok. 35ºC. Pompa mieszająca przyłączana jest do wyjścia przekaźnika R3 lub R5, w zależności od tego, które przekaźniki są już zajęte przez standardowe funkcje. C D E M 1~ F Przestrzeń przyłączeniowa regulatora systemów solarnych B Stycznik pomocniczy 48 VIESMNN VITOSOL

49 Regulatory systemów solarnych (ciąg dalszy) Zewnętrzny wymiennik ciepła przy module regulatora systemów solarnych S1 Pojemnościowy podgrzewacz wody ładowany jest poprzez wymiennik ciepła. Pompa wtórna R2 włączana jest równolegle z pompą obiegu solarnego R1. Przy zastosowaniu dodatkowego czujnika temperatury S3 pompa wtórna R2 włączana jest wówczas, gdy pompa obiegu solarnego R1 pracuje i zachowana jest wymagana różnica temperatur między S2 a S3. R1 S3 S2 R2 Zewnętrzny wymiennik ciepła przy regulatorze Vitosolic 100 S1 Pojemnościowy podgrzewacz wody ładowany jest poprzez wymiennik ciepła. Pompa wtórna R2 włączana jest równolegle z pompą obiegu solarnego R1. 10 R1 S2 R2 Zewnętrzny wymiennik ciepła przy regulatorze Vitosolic 200 W instalacjach z kilkoma odbiornikami za pomocą zewnętrznego wymiennika ciepła można ogrzewać pojedynczy odbiornik lub wszystkie odbiorniki. Odbiorniki są ogrzewane maksymalnie do ustawionej temperatury wymaganej (ustawienie fabryczne 60 ). VITOSOL VIESMNN 49

50 Regulatory systemów solarnych (ciąg dalszy) Przykłady Instalacja z 2 odbiornikami i oddzielną pompą obiegu solarnego dla każdego odbiornika Instalacja z 2 odbiornikami i możliwością wyboru odbiornika za pomocą zaworu Odbiornik 1 jest ogrzewany przez zewnętrzny wymiennik ciepła. Pompa pierwotna (kolektor/zewn. wymiennik ciepła) przy R3 wł.: S1 S2 > ΔTwł. Pompa wtórna (zewn. wymiennik ciepła/odbiornik 1) przy R1 wł.: S9 S2 > WT-ΔTwł. Pompa wtórna (zewn. wymiennik ciepła/odbiornik 1) przy R1 wył.: S9 S2 < WT-ΔTwył. Odbiornik 1 jest ogrzewany przez zewnętrzny wymiennik ciepła. Pompa pierwotna (kolektor/zewn. wymiennik ciepła) przy R1 wł. i zawór przy R2 otw.: S1 S2 > ΔTwł. Pompa wtórna (zewn. wymiennik ciepła/odbiornik 1) przy R3 wł.: S9 S2 > WT-ΔTwł. Pompa wtórna (zewn. wymiennik ciepła/odbiornik 1) przy R3 wył.: S9 S2 < WT-ΔTwył. Obejścia wężownicy podgrzewacza opcje uzupełniające do regulatora Vitosolic 200 W celu optymalizacji procesu rozruchu instalacji lub w instalacjach z kilkoma polami kolektorów zaleca się eksploatację z obejściem wężownicy podgrzewacza. Warianty obejścia Z czujnikiem temperatury cieczy w kolektorze i czujnikiem obejścia Z czujnikiem nasłonecznienia Z czujnikiem nasłonecznienia i czujnikiem temperatury cieczy w kolektorze 50 VIESMNN VITOSOL

51 Regulatory systemów solarnych (ciąg dalszy) Wariant 1 - Sterowanie pracą obejścia wężownicy podgrzewacza za pomocą czujnika temperatury cieczy w kolektorze i czujnika obejścia S1 W przypadku tego wariantu funkcję pompy obejścia przejmuje dodatkowo pompa obiegu solarnego. Regulator systemów solarnych dokonuje pomiaru intensywności promieniowania za pomocą czujnika nasłonecznienia. Po przekroczeniu regulowanego progu napromieniowania włączona zostaje pompa obiegu solarnego. Pompa obiegu solarnego jest wyłączana, jeżeli natężenie promieniowania spadnie poniżej ustawionego progu (opóźnienie wyłączenia ok. 2 min). Wariant 3 - Sterowanie pracą obejścia wężownicy podgrzewacza za pomocą czujnika nasłonecznienia i czujnika temperatury cieczy w kolektorze S9 R R1 CS 10 R1 Pompa obiegu solarnego R Pompa obejścia (w zależności od schematu) S1 Czujnik temperatury cieczy w kolektorze S9 Czujnik obejścia S1 R R1 Vitosolic 200 za pomocą czujnika dokonuje pomiaru temperatury cieczy w kolektorze. W momencie przekroczenia ustawionej różnicy temperatur pomiędzy czujnikiem temperatury cieczy w kolektorze a czujnikiem temperatury wody w podgrzewaczu włącza się pompa obejścia. Jeżeli różnica temperatur między czujnikiem obejścia a czujnikiem temperatury wody w podgrzewaczu wzrośnie o 2,5 K, włączana jest pompa obiegu solarnego, a wyłączana pompa obejścia. Wskazówka Pompa zestawu solarnego Solar-Divicon stosowana jest jako pompa obejścia, a pompa solarnego odgałęzienia pompowego jako pompa obiegu solarnego. Wariant 2 Sterowanie pracą obejścia wężownicy podgrzewacza za pomocą czujnika nasłonecznienia (np. z zewnętrznym wymiennikiem ciepła) CS CS Czujnik nasłonecznienia R1 Pompa obiegu solarnego R Pompa obejścia (w zależności od schematu) S1 Czujnik temperatury cieczy w kolektorze Regulator systemów solarnych dokonuje pomiaru intensywności promieniowania za pomocą czujnika nasłonecznienia. Po przekroczeniu regulowanego progu naświetlenia włączona zostaje pompa obejścia. W momencie przekroczenia ustawionej różnicy temperatur pomiędzy czujnikiem temperatury cieczy w kolektorze a czujnikiem temperatury wody w podgrzewaczu wyłącza się pompa obejścia, a włącza pompa obiegu solarnego. Pompa obejścia jest wyłączana również wówczas, kiedy wartość naświetlenia spada poniżej regulowanego progu (opóźnienie wyłączenia 2,5 min). Wskazówka Pompa zestawu solarnego Solar-Divicon stosowana jest jako pompa obejścia, a pompa solarnego odgałęzienia pompowego jako pompa obiegu solarnego. S1 R1 CS Czujnik nasłonecznienia R1 Pompa obiegu solarnego S1 Czujnik temperatury cieczy w kolektorze VITOSOL VIESMNN 51

52 Regulatory systemów solarnych (ciąg dalszy) Przekaźniki równoległe przy regulatorze Vitosolic 200 Za pomocą tej funkcji, równolegle do przekaźnika włączającego pompę obiegową odbiornika energii solarnej, podłączany jest kolejny przekaźnik (w zależności od schematu), np. w celu sterowania zaworem przełącznym. Podgrzewacz 2 (do 4) wł. przy regulatorze Vitosolic 200 W instalacjach z kilkoma odbiornikami. Za pomocą tej funkcji można odłączać odbiorniki od ogrzewania solarnego. Ładowanie podgrzewacza przy regulatorze Vitosolic 200 Za pomocą tej funkcji można zrealizować ogrzewanie odbiornika w określonym zakresie. Zakres ten ustalany jest przez pozycje czujników. Przerwa lub zwarcie w odpowiednim czujniku temperatury wody w podgrzewaczu nie są w tym przypadku zgłaszane. 10 Układ preferencji podgrzewacza przy regulatorze Vitosolic 200 W instalacjach z kilkoma odbiornikami. Można ustalić, w jakiej kolejności mają być ogrzewane odbiorniki. Wykorzystanie nadwyżek ciepła przy regulatorze Vitosolic 200 W instalacjach z kilkoma odbiornikami. Można wybrać odbiornik, który będzie ogrzewany dopiero wówczas, gdy wszystkie inne odbiorniki osiągną swoją wartość wymaganą. Wybrany odbiornik nie jest ogrzewany w trybie wahadłowym. Ładowanie wahadłowe W instalacjach z kilkoma odbiornikami. Jeżeli odbiornik z priorytetem nie może zostać ogrzany, odbiorniki drugorzędne ogrzewane będą przez ustawiony czas ładowania wahadłowego. Po upływie tego czasu wzrost temperatury kolektora jest sprawdzany przez regulator systemów solarnych podczas ustawionego wahadłowego czasu przerwy. Po osiągnięciu warunków włączenia odbiornika z priorytetem jest on ponownie ogrzewany. W przeciwnym razie kontynuowane jest ogrzewanie odbiornika 2. stopnia. Rozruch przekaźnika przy module regulatora systemów solarnych Pompy i zawory włączane są w ustawionym czasie na ok. 10 s, co zapobiega ich zakleszczeniu. Rozruch przekaźnika przy regulatorze Vitosolic 200 Pompy i zawory, jeśli były wyłączone przez 24 h, zostają włączone na ok. 10 s, co zapobiega ich zakleszczeniu. Karta SD w regulatorze Vitosolic 200 Udostępniana przez inwestora karta pamięci SD o pojemności 2 GB i z systemem plików FT16. Wskazówka Nie stosować karty SDHC. Karta SD wtykana jest w gniazdo regulatora Vitosolic 200. Do zapisu wartości roboczych instalacji solarnej. Zapis wartości na karcie w pliku tekstowym. Plik można otworzyć np. przy pomocy arkusza kalkulacyjnego. Dzięki temu możliwa jest również wizualizacja danych. 52 VIESMNN VITOSOL

53 Regulatory systemów solarnych (ciąg dalszy) 10.5 Wyposażenie dodatkowe Przyporządkowanie do regulatorów solarnych Moduł regulatora Vitosolic systemów solarnych nr katalog Czujnik temperatury (podgrzewacz pojemnościowy/podgrzewacz buforowy wody x x grzewczej/podgrzewacz uniwersalny) Czujnik temperatury (podgrzewacz pojemnościowy/podgrzewacz buforowy wody x grzewczej/podgrzewacz uniwersalny) Czujnik temperatury cieczy w kolektorze x Czujnik nasłonecznienia x Wyświetlacz informacyjny x Rejestrator danych Bez modemu x Z modemem analogowym x Zabezpieczający ogranicznik temperatury Z x x x Regulator temperatury jako czujnik temperatury (ograniczenie maksymalne) Z x Regulator temperatury x x x Regulator temperatury x x x Tuleja zanurzeniowa ze stali nierdzewnej x x x Licznik energii cieplnej Licznik energii cieplnej x Licznik energii cieplnej x Licznik energii cieplnej x Licznik energii cieplnej x Licznik energii cieplnej x Stycznik pomocniczy x x 10 Czujnik temperatury (podgrzewacz pojemnościowy/podgrzewacz buforowy wody grzewczej/podgrzewacz uniwersalny) nr katalog Do wykorzystania nadwyżki ciepła (przez mieszanie) w instalacjach z dwoma pojemnościowymi podgrzewaczami wody lub do przełączenia powrotu między kotłem grzewczym i podgrzewaczem buforowym wody grzewczej lub do ogrzewania pozostałych odbiorników lub do bilansowania ciepła (rejestracji temperatury na powrocie). Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Dane techniczne Długość przewodu 3,75 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia Podczas eksploatacji 0 do +90 C Podczas magazynowania i transportu -20 do +70 C Czujnik temperatury (podgrzewacz pojemnościowy/podgrzewacz buforowy wody grzewczej/podgrzewacz uniwersalny) nr katalog Do wykorzystania nadwyżki ciepła (przez mieszanie) w instalacjach z dwoma pojemnościowymi podgrzewaczami wody lub do przełączenia powrotu między kotłem grzewczym i podgrzewaczem buforowym wody grzewczej lub do ogrzewania pozostałych odbiorników Z przewodem (o długości 3,75 m) i wtykiem do podłączenia do modułu regulatora systemów solarnych. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Dane techniczne Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia Podczas eksploatacji 0 do +90 C Podczas magazynowania i transportu -20 do +70 C VITOSOL VIESMNN 53

54 Regulatory systemów solarnych (ciąg dalszy) Czujnik temperatury cieczy w kolektorze nr katalog Czujnik zanurzeniowy do montażu w kolektorze słonecznym. Do instalacji z dwoma polami kolektorów lub do bilansowania ciepła (rejestracji temperatury na zasilaniu). Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu 2,5 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika NTC 20 kω przy 25 C Dopuszczalna temperatura otoczenia Podczas eksploatacji -20 do +200 C Podczas magazynowania i transportu -20 do +70 C Czujnik nasłonecznienia Nr katalog Czujnik nasłonecznienia mierzy natężenie napromieniowania słonecznego i zgłasza je do regulatora systemów solarnych. W razie przekroczenia nastawionego progu sterowania regulator systemów solarnych włącza pompę obejścia. Z przewodem przyłączeniowym, długość 2,3 m. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 35 m przy przekroju przewodu 1,5 mm 2, miedź. Wyświetlacz informacyjny nr katalog Do wizualizacji temperatury kolektora i podgrzewacza oraz uzysku cieplnego. Z zasilaczem sieciowym Dane techniczne Zasilanie prądowe zasilacz wtykowy 9 V 230 V~, Hz Pobór mocy maks. 12 V Przyłącze magistrali V-BUS Stopień ochrony IP 30 (w suchych pomieszczeniach) Dop. temperatura otoczenia przy 0 do 40 C eksploatacji, magazynowaniu i transporcie 530 Rejestrator danych Do montażu ściennego. Ø Do rejestracji, wizualizacji i parametryzacji wartości pomiarowych i bilansowych instalacji solarnej Z oprogramowaniem Z okablowanymi wtykami (przewód zasilania, V-BUS i przewód zerujący modemu) do przyłączenia do złącza szeregowego. nr katalog Bez modemu nr katalog Rejestrator danych z modemem analogowym 54 VIESMNN VITOSOL

55 Regulatory systemów solarnych (ciąg dalszy) Rejestrator danych B Vitosolic 200 C Przewód V-BUS, dł. 1,5 m D Zasilający przewód elektryczny, dł. 1,5 m E Przewód zerujący modemu, dł. 3,0 m F Modem analogowy/modem GSM lub G Komputer o następujących wymogach minimalnych: System operacyjny Windows 2000, Windows XP lub nowszy Wolny port szeregowy W połączeniu z modemem analogowym: przyłącze telefoniczne i modem w komputerze PC Zabezpieczający ogranicznik temperatury nr katalog. Z Z systemem termostatycznym. Z tuleją zanurzeniową ze stali nierdzewnej R½ x 200 mm. Ze skalą nastawczą i przyciskiem kasowania w obudowie. Wymagany, jeśli na m 2 powierzchni absorbera przypada mniej niż 40 litrów pojemności podgrzewacza. Skutecznie zapobiega to powstaniu w pojemnościowym podgrzewaczu wody temperatur wyższych niż 95ºC. Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 41 wg EN Punkt łączeniowy 120 (110, 100, 95) C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) 250 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN STB lub DIN STB lub DIN STB Regulator temperatury jako czujnik temperatury (ograniczenie maksymalne) nr katalog. Z Z tuleją zanurzeniową ze stali nierdzewnej R½ x 200 mm. Ze skalą nastawczą w obudowie. Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) 250 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR lub DIN TR Dane techniczne Przyłącze Zakres ustawień 30 do 80 C 3-żyłowy przewód o przekroju 1,5 mm 2 VITOSOL VIESMNN 55

56 Regulatory systemów solarnych (ciąg dalszy) Regulator temperatury nr katalog Zastosowanie: Vitocell 100-B Vitocell 100-V Vitocell 340-M Vitocell 360-M Z systemem termostatycznym. Z przyciskiem nastawczym na zewnątrz obudowy. Bez tulei zanurzeniowej W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest objęta zakresem dostawy. Z szyną do montażu na pojemnościowym podgrzewaczu wody lub na ścianie. Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 41 wg EN Zakres ustawień 30 do 60 C, Z możliwością przestawienia do 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) 250 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR lub DIN TR Regulator temperatury nr katalog Zastosowanie: Vitocell 300-B Vitocell 300-V, typ EVI Z systemem termostatycznym. Z przyciskiem nastawczym na zewnątrz obudowy. Bez tulei zanurzeniowej Odpowiedni do tulei zanurzeniowej o nr katalog W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest objęta zakresem dostawy. Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 41 wg EN Zakres ustawień 30 do 60 C, Z możliwością przestawienia do 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) 250 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR lub DIN TR VIESMNN VITOSOL

57 Regulatory systemów solarnych (ciąg dalszy) Tuleja zanurzeniowa ze stali nierdzewnej nr katalog Do regulatorów temperatury i czujników temperatury. W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann objęta zakresem dostawy. 200 R½ SW24 Licznik energii cieplnej Elementy składowe: 2 tuleje zanurzeniowe Przepływomierz ze śrubunkiem przyłączeniowym do pomiaru przepływu mieszanin wodno-glikolowych (czynnik grzewczy Viessmann Tyfocor LS z 45%-owym udziałem objętościowym glikolu): Licznik energii cieplnej 06 nr katalog Licznik energii cieplnej 15 nr katalog Licznik energii cieplnej 25 nr katalog Licznik energii cieplnej 35 nr katalog Licznik energii cieplnej 60 nr katalog Liczniki energii cieplnej 35 i Dane techniczne Dopuszczalna temperatura otoczenia Podczas eksploatacji 0 do +40 C Podczas magazynowania i -20 do +70 C transportu Zakres nastawy udziału objętościowego 0 do 70% glikolu 10 a Liczniki energii cieplnej od 06 do 25 Przepływomierz Wymiar a w mm Gęstość impulsów litry/imp Średnica znamionowa DN Gwint łączący w liczniku R ¾ ¾ 1 1¼ 1½ Gwint łączący śrubunku R ½ ½ ¾ 1 1¼ Maks. ciśnienie robocze bar Maks. temperatura robocza C Przepływ znamionowy *1 m 3 /h 0,6 1,5 2,5 3,5 6,0 Największy przepływ *1 m 3 /h 1, Granica rozdziału ±3% *1 l/h Najmniejszy przepływ (montaż w poziomie) *1 l/h Najmniejszy przepływ (montaż w pionie) *1 l/h Strata ciśnienia przy ok. ⅔ przepływu znamionowego bar 0,1 0,1 0,1 0,1 0,1 *1 Tuleje zanurzeniowe G½x mm *1 Dane odnoszą się do przepływu wody. W przypadku stosowania mieszanek glikolowych mogą wyniknąć pewne odchylenia ze względu na różne lepkości. VITOSOL VIESMNN 57

58 Regulatory systemów solarnych (ciąg dalszy) Stycznik pomocniczy Nr katalog Stycznik w małej obudowie. Z 4 stykami beznapięciowo rozwartymi i 4 stykami beznapięciowo zwartymi. Z zaciskami szeregowymi do przewodów ochronnych. Dane techniczne Napięcie cewki Znamionowe natężenie prądu (I th ) 230 V~/50 Hz C1 16 C VIESMNN VITOSOL

59 Pojemnościowy podgrzewacz wody 11.1 Vitocell 100-U, typ CVU Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi i kolektorami słonecznymi. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 160 C Temperatura wody na zasilaniu po stronie solarnej do 110 C Ciśnienie robocze po stronie wody grzewczej do 10 bar Ciśnienie robocze po stronie solarnej do 10 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Pojemność podgrzewacza l 300 Nr rejestru DIN 0266/07-13MC/E Wydajność stała górnej wężownicy grzewczej kw C przy podgrzewie wody użytkowej z 10 do 45 C i temperaturze wody grzewczej na l/h 761 zasilaniu wynoszącej... i podanym niżej przepływie wody grzewczej kw C l/h C kw 20 l/h C kw 15 l/h C kw 11 l/h 270 Wydajność stała górnej wężownicy grzewczej kw C przy podgrzewie wody użytkowej z 10 do 60 C i temperaturze wody grzewczej na l/h 395 zasilaniu wynoszącej... i podanym niżej przepływie wody grzewczej kw C l/h C kw 15 l/h 258 Przepływ wody grzewczej dla podanych wydajności stałych m 3 /h 3,0 Ilość pobierana l/min 15 Pobierana ilość wody l 110 bez dogrzewu Pojemność podgrzewacza podgrzana do 60 C Woda z t = 60 C (stała) Maks. powierzchnia czynna absorbera możliwa do przyłączenia Vitosol m 2 10 Izolacja cieplna Twarda pianka PUR Ilość ciepła dyżurnego q BS kwh/24 h 1,00 (parametr znormalizowany) Pojemność części dyżurnej V aux l 127 Pojemność części solarnej V sol l 173 Wymiary (z izolacją cieplną) Długość a (7) mm 631 Szerokość całkowita b mm 780 Wysokość c mm 1705 Wymiar przechylenia mm 1790 Masa kompl. z izolacją cieplną kg 179 Całkowita masa eksploatacyjna kg 481 Objętość wody grzewczej Górna wężownica grzewcza l 6 Dolna wężownica grzewcza l 10 Powierzchnia grzewcza Górna wężownica grzewcza m 2 0,9 Dolna wężownica grzewcza m 2 1,5 Przyłącza Zasilanie i powrót wody grzewczej R 1 Zimna woda, ciepła woda R 1 Cyrkulacja R 1 11 Wskazówka dot. stałej wydajności górnej wężownicy grzewczej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest mocy stałej. VITOSOL VIESMNN 59

60 Pojemnościowy podgrzewacz wody (ciąg dalszy) V CWU/HVs/HRs TH HV/SPR1 TE Z HR 1601 c b SPR1 HRs SPR a 77 ZWU/E 343 HVs 11 E HR HR s HV HV s ZWU Dolna wężownica grzewcza (inst. solar.) Przyłącza HV s i HR s znajdują się na górze w podgrzewaczu wody użytkowej Spust Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej Zimna woda użytkowa SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujnik temperatury wody w podgrzewaczu instalacji grzewczej TE Tuleja zanurzeniowa dolnego termometru TH Termometr V Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Wymiar mm a 631 b 780 c 1705 Czujnik temperatury wody w podgrzewaczu przy eksploatacji solarnej Umieszczenie czujnika temperatury wody w podgrzewaczu na powrocie wody grzewczej HR s Czujnik temperatury wody w podgrzewaczu (wchodzi w zakres dostawy regulatora systemów solarnych) B Kolanko z gwintem zewnętrznym wraz z tuleją zanurzeniową (wchodzi w zakres dostawy) Współczynnik mocy N L Wg normy DIN Górna wężownica grzewcza. Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej +50 K +5 K/-0 K. Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 1,6 80 C 1,5 70 C 1,4 60 VIESMNN VITOSOL

61 Pojemnościowy podgrzewacz wody (ciąg dalszy) Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C. Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C. Czas podgrzewu Wymienione czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C 164 Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C 16 Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C C C VITOSOL VIESMNN 61

62 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu Opory przepływu [mbar] Przepływ wody grzewczej [l/h] Opory przepływu [mbar] Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody użytkowej Opory przepływu po stronie wody grzewczej przy górnej wężownicy grzewczej Pompa obiegu solarnego Dane techniczne (standardowej pompy obiegu solarnego włącznie z zestawem solarnym) Pompa obiegowa (prod. Grundfos) Napięcie znamionowe V~ 230 Pobór mocy dla Stopień mocy I W 40 Stopień mocy II W 65 Stopień mocy III W 80 Przepływomierz l/min 2 do 15 Zawór bezpieczeństwa (instalacji solarnej) bar 6 Maks. temperatura robocza C 120 Maks. ciśnienie robocze bar 6 Wys. tłoczenia [m H2O] E 3 B 2 D 1 C 0 0 0,5 1,0 1,5 Natężenie przepływu [m³/h] Charakterystyka odporności B Dyspozycyjna wysokość tłoczenia C Stopień mocy I D Stopień mocy II E Stopień mocy III 62 VIESMNN VITOSOL

63 Pojemnościowy podgrzewacz wody (ciąg dalszy) Wskazówka Charakterystyka oporności dotyczy wszystkich podzespołów zestawu solarnego: Odpowietrznik Zawory kulowe (HV i HR) Przepływomierz Przewody rurowe 11 VITOSOL VIESMNN 63

64 Pojemnościowy podgrzewacz wody (ciąg dalszy) 11.2 Vitocell 100-B, typ CVB Podgrzew wody użytkowej w połączeniu z kotłami grzewczymi i kolektorami słonecznymi do eksploatacji dwusystemowej. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 160 C Temperatura wody na zasilaniu po stronie solarnej do 160 C Ciśnienie robocze po stronie wody grzewczej do 10 bar Ciśnienie robocze po stronie solarnej do 10 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar 11 Pojemność podgrzewacza l Wężownica grzewcza górna dolna górna dolna górna dolna Nr rejestru DIN 0242/06-13 MC/E Wydajność stała kw C przy podgrzewie wody użytkowej z 10 do 45 C i l/h temperaturze wody grzewczej na zasilaniu wynoszącej... i podanym niżej przepływie wody grzew- l/h kw C czej kw C l/h C kw l/h C kw l/h Wydajność stała kw C przy podgrzewie wody użytkowej z 10 do 60 C i l/h temperaturze wody grzewczej na zasilaniu wynoszącej... i podanym niżej przepływie wody grzew- l/h kw C czej kw C l/h Przepływ wody grzewczej dla podanych wydajności stałych m 3 /h 3,0 3,0 3,0 Maks. powierzchnia czynna absorbera możliwa do przyłączenia m Vitosol Maks. możliwa do przyłączenia moc pompy ciepła kw przy temperaturze wody na zasilaniu wynoszącej 55 C i temperaturze ciepłej wody wynoszącej 45 C przy podanym przepływie wody grzewczej (obie wężownice grzewcze połączone szeregowo) Izolacja cieplna Twarda pianka PUR Miękka piana PUR Miękka piana PUR Ilość ciepła dyżurnego q BS kwh/ 1,00 1,08 1,30 (parametr znormalizowany) 24 h Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l Wymiary Długość a (7) z izolacją cieplną mm bez izolacji cieplnej mm Szerokość całkowita z izolacją cieplną mm b bez izolacji cieplnej mm Wysokość c z izolacją cieplną mm bez izolacji cieplnej mm Wymiar przechylenia z izolacją cieplną mm 1792 bez izolacji cieplnej mm Masa kompl. z izolacją cieplną kg Całkowita masa eksploatacyjna z grzałką elektryczną kg Objętość wody grzewczej l ,5 10,5 9 12,5 Powierzchnia grzewcza m 2 0,9 1,5 1,0 1,5 1,4 1,9 Przyłącza Wężownice grzewcze R Zimna woda, ciepła woda R 1 1¼ 1¼ Cyrkulacja R Grzałka elektryczna Rp 1½ 1½ 1½ Wskazówka na temat górnej wężownicy grzewczej Górna wężownica grzewcza służy do przyłączenia do wytwornicy ciepła. Wskazówka na temat dolnej wężownicy grzewczej Dolna wężownica grzewcza służy do przyłączenia kolektorów słonecznych. Do zamontowania czujnika temperatury wody w podgrzewaczu skorzystać z dostarczonego wraz z urządzeniem kolanka z gwintem zewnętrznym wraz z tuleją zanurzeniową. 64 VIESMNN VITOSOL

65 Pojemnościowy podgrzewacz wody (ciąg dalszy) Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest mocy stałej. Vitocell 100-B o pojemności 300 i 400 l dostępny jest także w kolorze białym. Pojemność 300 litrów V TH CWU HV/SPR1 ELH Z HR 935 R HVs/SPR2 HRs c SPR1/ SPR2 a 333 Ø ZWU/E b 343 E ELH HR HR s HV HV s ZWU R Spust Grzałka elektryczna Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej Zimna woda użytkowa Otwór rewizyjny i wyczystkowy z pokrywą kołnierzową (również do montażu grzałki elektrycznej) SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujniki temperatury/termometr TH Termometr (wyposażenie dodatkowe) V Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l 300 a mm 633 b mm 705 c mm 1746 VITOSOL VIESMNN 65

66 Pojemność 400 i 500 litrów g Ø 100 f e d c i l Pojemnościowy podgrzewacz wody (ciąg dalszy) TH V CWU HV/SPR1 ELH Z HR Ø 650 R HVs/SPR2 SPR1/ SPR2 m HRs h a 455 k ZWU/E 881 b 11 E ELH HR HR s HV HV s ZWU R Spust Grzałka elektryczna Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej Zimna woda użytkowa Otwór rewizyjny i wyczystkowy z pokrywą kołnierzową (również do montażu grzałki elektrycznej) SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujniki temperatury/termometr TH Termometr (wyposażenie dodatkowe) V Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm VIESMNN VITOSOL

67 Pojemnościowy podgrzewacz wody (ciąg dalszy) Czujnik temperatury wody w podgrzewaczu przy eksploatacji solarnej Umieszczenie czujnika temperatury wody w podgrzewaczu na powrocie wody grzewczej HR s Czujnik temperatury wody w podgrzewaczu (wchodzi w zakres dostawy regulatora systemów solarnych) B Kolanko z gwintem zewnętrznym wraz z tuleją zanurzeniową (wchodzi w zakres dostawy) Współczynnik mocy N L Wg normy DIN Górna wężownica grzewcza. Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej +50 K +5 K/-0 K Pojemność podgrzewacza l Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 1,6 3,0 6,0 80 C 1,5 3,0 6,0 70 C 1,4 2,5 5,0 11 Wskazówki dotyczące współczynnika mocy N L W przypadku wielokomorowych baterii podgrzewaczy nie można obliczać współczynnika mocy N L, wydajności krótkotrwałej oraz maks. pobieranej ilości poprzez przemnożenie współczynnika mocy N L, wydajności krótkotrwałej i maks. pobieranej ilości pojedynczej komory podgrzewacza przez liczbę komór podgrzewacza. Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza Tsp. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C. VITOSOL VIESMNN 67

68 Pojemnościowy podgrzewacz wody (ciąg dalszy) Pojemność podgrzewacza l Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Wskazówka dotycząca maksymalnej ilości pobieranej W przypadku wielokomorowych baterii podgrzewaczy nie można obliczać współczynnika mocy N L, wydajności krótkotrwałej oraz maks. pobieranej ilości poprzez przemnożenie współczynnika mocy N L, wydajności krótkotrwałej i maks. pobieranej ilości pojedynczej komory podgrzewacza przez liczbę komór podgrzewacza. Pobierana ilość wody Pojemność podgrzewacza podgrzana do 60 C. Bez dogrzewu. Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody l Woda z t = 60 C (stała) 11 Czas podgrzewu Wymienione czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C C C VIESMNN VITOSOL

69 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu B C D C Pojemność podgrzewacza 500 l (dolna wężownica grzewcza) D Pojemność podgrzewacza 400 l (dolna wężownica grzewcza) Opory przepływu w mbar Przepływ wody grzewczej w l/h Opory przepływu w mbar B Przepływ wody użytkowej w l/h Opory przepływu po stronie wody użytkowej Pojemność podgrzewacza 300 l B Pojemność podgrzewacza 400 i 500 l 11 Opór przepływu po stronie wody grzewczej Pojemność podgrzewacza 300 l (górna wężownica grzewcza) B Pojemność podgrzewacza 300 l (dolna wężownica grzewcza), Pojemność podgrzewacza 400 i 500 l (górna wężownica grzewcza) VITOSOL VIESMNN 69

70 Pojemnościowy podgrzewacz wody (ciąg dalszy) 11.3 Vitocell 100-V, typ CVW Do podgrzewania wody użytkowej w połączeniu z pompami ciepła do 16 kw i kolektorami słonecznymi, możliwa również współpraca z kotłami grzewczymi i sieciami ciepłowniczymi. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody na zasilaniu po stronie solarnej do 140 C Ciśnienie robocze po stronie wody grzewczej do 10 bar Ciśnienie robocze po stronie solarnej do 10 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar 11 Pojemność podgrzewacza l 390 Nr rejestru DIN 0260/05-13 MC/E Wydajność stała 90 C kw 109 przy podgrzewie wody użytkowej z 10 na 45 C i l/h 2678 temperaturze wody grzewczej na zasilaniu wynoszącej 80 C kw przy podanym poniżej przepływie wody l/h 2138 grzewczej 70 C kw 77 l/h C kw 48 l/h C kw 26 l/h 639 Wydajność stała przy podgrzewie wody użytkowej z 10 na 60 C i temperaturze wody grzewczej na zasilaniu wynoszącej... i podanym niżej przepływie wody grzewczej 90 C kw 98 l/h C kw 78 l/h C kw 54 l/h 929 Przepływ wody grzewczej dla podanych wydajności stałych m 3 /h 3,0 Ilość pobierana l/min 15 Pobierana ilość wody bez dogrzewu Zawartość podgrzewacza podgrzana do 45 C, l 280 woda o t = 45 C (stała) Pojemność podgrzewacza podgrzana do 55 C, l 280 woda o t = 55 C (stała) Czas podgrzewu przy przyłączeniu pompy ciepła o znamionowej mocy cieplnej wynoszącej 16 kw i temperaturze wody na zasilaniu wodą grzewczą od 55 lub 65 C przy podgrzewie wody użytkowej z 10 do 45 C min 60 przy podgrzewie wody użytkowej z 10 do 55 C min 77 Maks. możliwa do przyłączenia moc pompy ciepła kw 16 przy temperaturze na zasilaniu wodą grzewczą 65 C i temperaturze ciepłej wody użytkowej 55 C przy podanym przepływie wody grzewczej Maks. powierzchnia czynna absorbera możliwa do podłączenia do zestawu solarnych wymienników ciepła (wyposażenie dodatkowe) Vitosol-F m 2 11,5 Vitosol-T m 2 6 Współczynnik mocy N L w połączeniu w pompą ciepła Temperatura na ładowaniu podgrzewacza 45 C 2,4 50 C 3,0 Ilość ciepła dyżurnego q BS kwh/24 h 2,78 (Parametr znormalizowany, zgodny z normą DIN V 18599) Wymiary Długość (7) z izolacją cieplną mm 850 bez izolacji cieplnej mm 650 Szerokość całkowita z izolacją cieplną mm 918 bez izolacji cieplnej mm 881 Wysokość z izolacją cieplną mm 1629 bez izolacji cieplnej mm 1522 Wymiar przechylenia bez izolacji cieplnej mm 1550 Masa kompl. z izolacją cieplną kg 190 Całkowita masa eksploatacyjna kg 582 z grzałką elektryczną Objętość wody grzewczej l 27 Powierzchnia grzewcza m 2 4,1 70 VIESMNN VITOSOL

71 Pojemnościowy podgrzewacz wody (ciąg dalszy) Pojemność podgrzewacza l 390 Przyłącza Zasilanie i powrót wody grzewczej R 1¼ Zimna woda, ciepła woda R 1¼ Zestaw solarnych wymienników ciepła R ¾ Cyrkulacja R 1 Grzałka elektryczna Rp 1½ Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. CWU ELH1 ELH2/R 422 Z HV SPR1 CWU2 SPR2 HR ZWU/E SPR E ELH1 ELH2 HR HV KW R Spust Króciec grzałki elektrycznej Otwór kołnierzowy na grzałkę elektryczną Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda Otwór rewizyjny i wyczystkowy z pokrywą kołnierzową SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujnik temperatury zestawu solarnych wymienników ciepła WW1 Ciepła woda użytkowa WW2 Ciepła woda użytkowa z zestawu solarnych wymienników ciepła Z Cyrkulacja Współczynnik mocy N L Wg DIN 4708, bez ograniczenia temperatury wody na powrocie. Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej +50 K +5 K/ 0 K Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 16,5 80 C 15,5 70 C 12,0 Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C bez ograniczenia temperatury wody na powrocie. Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C 455 Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C. VITOSOL VIESMNN 71

72 Pojemnościowy podgrzewacz wody (ciąg dalszy) Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C 46 Opory przepływu Opory przepływu w mbar Przepływ wody grzewczej w l/h Opory przepływu w mbar Przepływ wody użytkowej w l/h Opory przepływu po stronie wody użytkowej Opory przepływu po stronie wody grzewczej 72 VIESMNN VITOSOL

73 Pojemnościowy podgrzewacz wody (ciąg dalszy) 11.4 Vitocell 300-B, typ EVB Podgrzew wody użytkowej w połączeniu z kotłami grzewczymi i kolektorami słonecznymi do eksploatacji dwusystemowej Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 200 C Temperatura wody na zasilaniu po stronie solarnej do 200 Ciśnienie robocze po stronie wody grzewczej do 25 bar Ciśnienie robocze po stronie solarnej do 25 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Pojemność podgrzewacza l Wężownica grzewcza górna dolna górna dolna Numer rejestrowy DIN 0100/08-10MC Wydajność stała kw C przy podgrzewie wody użytkowej z 10 do 45 i temperaturze l/h wody grzewczej na zasilaniu wynoszącej... i poda- kw C nym niżej przepływie wody grzewczej l/h C kw l/h C kw l/h C kw l/h Wydajność stała kw C przy podgrzewie wody użytkowej z 10 do 60 C i temperaturze l/h wody grzewczej na zasilaniu wynoszącej... i poda- kw C nym niżej przepływie wody grzewczej l/h C kw l/h Przepływ wody grzewczej dla podanych wydajności stałych m 3 /h 5,0 5,0 5,0 5,0 Maks. powierzchnia czynna absorbera możliwa do przyłączenia m Vitosol Maks. możliwa do przyłączenia moc pompy ciepła kw przy temperaturze na zasilaniu wodą grzewczą 55 C i temperaturze ciepłej wody użytkowej 45 C przy podanym przepływie wody grzewczej (obie wężownice grzewcze połączone szeregowo) Izolacja cieplna Twarda pianka PUR Miękka piana PUR Ilość ciepła dyżurnego q BS kwh/24 h 1,17 1,37 (parametr znormalizowany) Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l Wymiary Długość a z izolacją cieplną mm (Ø) bez izolacji cieplnej mm 715 Szerokość b z izolacją cieplną mm bez izolacji cieplnej mm 914 Wysokość c z izolacją cieplną mm bez izolacji cieplnej mm 1667 Wymiar przechylenia z izolacją cieplną mm 1821 bez izolacji cieplnej mm 1690 Masa kompl. z izolacją cieplną kg Objętość wody grzewczej l Powierzchnia grzewcza m 2 1,50 1,50 1,45 1,90 Przyłącza Wężownice grzewcze R 1 1¼ Zimna woda, ciepła woda R 1 1¼ Cyrkulacja R 1 1¼ 11 Wskazówka na temat górnej wężownicy grzewczej Górna wężownica grzewcza służy do przyłączenia do wytwornicy ciepła. Wskazówka na temat dolnej wężownicy grzewczej Dolna wężownica grzewcza służy do przyłączenia kolektorów słonecznych. Do zamontowania czujnika temperatury wody w podgrzewaczu skorzystać z dostarczonego wraz z urządzeniem kolanka z gwintem zewnętrznym wraz z tuleją zanurzeniową. VITOSOL VIESMNN 73

74 Pojemnościowy podgrzewacz wody (ciąg dalszy) Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. 300 litrów pojemności BÖ CWU HV/SPR1 Z HR Ø 100 HVs/SPR c SPR1/SPR HRs a 87 ZWU/E b BÖ E HR HR s HV HV s Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej ZW Zimna woda SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujniki temperatury/termometr CWU Ciepła woda użytkowa Z Cyrkulacja 74 VIESMNN VITOSOL

75 Pojemnościowy podgrzewacz wody (ciąg dalszy) 500 litrów pojemności BÖ CWU HV 508 Ø 100 SPR1 Z HR HVs/SPR2 HRs c SPR a ZWU/E b 11 BÖ E HR HR s HV HV s Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej ZW Zimna woda SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujniki temperatury/termometr CWU Ciepła woda użytkowa Z Cyrkulacja Czujnik temperatury wody w podgrzewaczu przy eksploatacji solarnej Pojemność podgrzewacza 300 litrów, umieszczenie czujnika temperatury wody w podgrzewaczu na powrocie wody grzewczej HR s Czujnik temperatury wody w podgrzewaczu (wchodzi w zakres dostawy regulatora systemów solarnych) B Kolanko z gwintem zewnętrznym wraz z tuleją zanurzeniową (wchodzi w zakres dostawy) Pojemność podgrzewacza 500 litrów, umieszczenie czujnika temperatury wody w podgrzewaczu na powrocie wody grzewczej HR s Czujnik temperatury wody w podgrzewaczu (wchodzi w zakres dostawy regulatora systemów solarnych) B Kolanko z gwintem zewnętrznym wraz z tuleją zanurzeniową (wchodzi w zakres dostawy) Współczynnik mocy N L Wg normy DIN Górna wężownica grzewcza. Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K VITOSOL VIESMNN 75

76 Pojemnościowy podgrzewacz wody (ciąg dalszy) Pojemność podgrzewacza l Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 4,0 6,8 80 C 3,5 6,8 70 C 2,0 5,6 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Wydajność krótkotrwała (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C VIESMNN VITOSOL

77 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu B C Opór przepływu w mbar Przepływ wody grzewczej [l/h] Opory przepływu [mbar] Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody użytkowej 11 Opory przepływu po stronie wody grzewczej Pojemność podgrzewacza 500 l (dolna wężownica grzewcza) B Pojemność podgrzewacza 300 l (dolna wężownica grzewcza) C Pojemność podgrzewacza 300 i 500 l (górna wężownica grzewcza) VITOSOL VIESMNN 77

78 Pojemnościowy podgrzewacz wody (ciąg dalszy) 11.5 Vitocell 140-E, typ SEI i Vitocell 160-E, typ SES Do magazynowania wody grzewczej w połączeniu z kolektorami słonecznymi, pompami ciepła i kotłami na paliwo stałe. Przystosowany do następujących instalacji: Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody na zasilaniu po stronie solarnej do 140 C Ciśnienie robocze po stronie wody grzewczej do 3 bar Ciśnienie robocze po stronie solarnej do 10 bar 11 Vitocell 140-E Vitocell 160-E Pojemność podgrzewacza l Pojemność solarnego wymiennika ciepła l Wymiary Długość (7) z izolacją cieplną a mm bez izolacji cieplnej mm Szerokość b mm Wysokość z izolacją cieplną c mm bez izolacji cieplnej mm Wymiar przechylenia bez izolacji cieplnej i stóp regulacyjnych mm (750 i 950 litrów) Masa z izolacją cieplną kg bez izolacji cieplnej kg Przyłącza Zasilanie i powrót wody grzewczej R Zasilanie i powrót wody grzewczej G (solar) Solarny wymiennik ciepła Powierzchnia grzewcza m 2 1,8 2,1 1,8 2,1 Maks. powierzchnia czynna absorbera możliwa do przyłączenia Vitosol m Ilość ciepła dyżurnego q BS kwh/24 h 1,63 1,67 1,63 1,67 (parametr znormalizowany) Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l VIESMNN VITOSOL

79 l k Pojemnościowy podgrzewacz wody (ciąg dalszy) TH HV1/EL HV2/TR1 TH ELH TR2 HV3/HR1 m HR2/TR3 HR3/TR4 f e d c HVs/ELs HV a p n o b HR4/E h g TH o b HR HRs HVs/HRs/ELs ELH TR1-3 Vitocell 140-E E EL EL s ELH HR Spust Odpowietrzanie Odpowietrznik solarnego wymiennika ciepła Grzałka elektryczna (złączka Rp 1½) Powrót wody grzewczej HR s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej TH Zamocowanie czujnika termometru lub zamocowanie dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury 11 Tabela wymiarów Vitocell 140-E Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm Długość (7) bez izolacji o mm cieplnej p mm VITOSOL VIESMNN 79

80 f l k Pojemnościowy podgrzewacz wody (ciąg dalszy) HV1/EL HV2/TR1 TR2 ELH HV3/HR1 HR2/TR3 e d m HR3/TR4 c HVs/ELs HV a p n HR4/E h g HR HRs o b TH o b HVs/HRs/ELs ELH TR1-3 Vitocell 160-E 11 E EL EL s ELH HR Spust Odpowietrzanie Odpowietrznik solarnego wymiennika ciepła Grzałka elektryczna (złączka Rp 1½) Powrót wody grzewczej HR s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej TH Zamocowanie czujnika termometru lub zamocowanie dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury Tabela wymiarów Vitocell 160-E Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm Długość (7) bez izolacji o mm cieplnej p mm VIESMNN VITOSOL

81 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu Opory przepływu [mbar] ,9 0,8 0,7 0,6 0,5 0,4 0,3 0, Strumień przepływu w l/h Opór przepływu po stronie wody grzewczej Strata ciśnienia [mbar] B 2000 Średni przepływ po stronie solarnej 11 Opór przepływu po stronie solarnej Pojemność podgrzewacza 750 l B Pojemność podgrzewacza 950 l VITOSOL VIESMNN 81

82 Pojemnościowy podgrzewacz wody (ciąg dalszy) 11.6 Vitocell 340-M, typ SVK i Vitocell 360-M, typ SVS Do magazynowania wody grzewczej i podgrzewu wody użytkowej w połączeniu z kolektorami słonecznymi, pompami ciepła i kotłami na paliwo stałe. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody na zasilaniu po stronie solarnej do 140 Ciśnienie robocze po stronie wody grzewczej do 3 bar Ciśnienie robocze po stronie solarnej do 10 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar 11 Pojemność podgrzewacza l Pojemność wody grzewczej l Pojemność wody użytkowej l Pojemność solarnego wymiennika ciepła l Nr rejestru DIN Vitocell 340-M 0262/06-10MC/E Vitocell 360-M 0263/06-10MC/E Wymiary Długość (7) z izolacją cieplną a mm bez izolacji cieplnej o mm Szerokość b mm Wysokość z izolacją cieplną c mm bez izolacji cieplnej mm Wymiar przechylenia bez izolacji cieplnej i nóżek regulacyjnych mm Masa Vitocell 340-M z izolacją cieplną kg bez izolacji cieplnej kg Masa Vitocell 360-M z izolacją cieplną kg bez izolacji cieplnej kg Przyłącza Zasilanie i powrót wody grzewczej R 1¼ 1¼ Zimna woda, ciepła woda R 1 1 Zasilanie i powrót wody grzewczej (solar) G 1 1 Spust R 1¼ 1¼ Solarny wymiennik ciepła Powierzchnia grzewcza m 2 1,8 2,1 Wymiennik ciepła wody użytkowej Powierzchnia grzewcza m 2 6,7 6,7 Maks. powierzchnia czynna absorbera możliwa do przyłączenia Vitosol m Ilość ciepła dyżurnego q BS przy różnicy temp. 45 K (parametr znormalizowany) kwh/24 h 1,49 1,61 Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l VIESMNN VITOSOL

83 Vitocell 340-M, typ SVK TH TH k g l i Pojemnościowy podgrzewacz wody (ciąg dalszy) HV1/EL CWU/Z ELH TH SPR1 HV2/HR1 SPR2/TH c b o m HR2 SPR2/TH HR3 ZWU f e d a n n HVs/ELs E h HRs HVs/HRs/ELs ELH SPR1-3 E Spust EL Odpowietrzanie EL s Odpowietrznik solarnego wymiennika ciepła ELH Grzałka elektryczna (złączka Rp 1½) HR Powrót wody grzewczej HR s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej Tabela wymiarów Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Długość bez izolacji cieplnej o mm ZWU Zimna woda użytkowa TH Uchwyt czujnika temperatury lub uchwyt dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja (wkręcane przyłącze cyrkulacji, wyposażenie dodatkowe) 11 VITOSOL VIESMNN 83

84 l i Pojemnościowy podgrzewacz wody (ciąg dalszy) Vitocell 360-M, typ SVS TH HV1/EL CWU/Z ELH TH SPR1 HV2/HR1 SPR2/TH c b o HR2 e d HVs/ELs m g n n SPR2/TH HR3 ZWU f a E h k HRs TH HVs/HRs/ELs ELH SPR E EL EL s ELH HR HR s HV Spust Odpowietrzanie Odpowietrznik solarnego wymiennika ciepła Grzałka elektryczna (złączka Rp 1½) Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej ZWU Zimna woda użytkowa TH Uchwyt czujnika temperatury lub uchwyt dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja (wkręcane przyłącze cyrkulacji, wyposażenie dodatkowe) Tabela wymiarów Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Długość bez izolacji cieplnej o mm Wydajność stała Wydajność stała kw przy podgrzewie wody użytkowej z 10 do 45 C i temperaturze wody grzewczej na zasilaniu l/h C przy podanym niżej przepływie wody grzewczej (pomiar przez HV 1 /HR 1 ) Przepływ wody grzewczej dla podanych wydajności stałych l/h Wydajność stała kw przy podgrzewie wody użytkowej z 10 do 60 C i temperaturze wody grzewczej na zasilaniu 70 C przy podanym niżej przepływie wody grzewczej (pomiar przez HV 1 /HR 1 ) l/h Przepływ wody grzewczej dla podanych wydajności stałych l/h Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. 84 VIESMNN VITOSOL

85 Pojemnościowy podgrzewacz wody (ciąg dalszy) Współczynnik mocy N L Wg normy DIN Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej +50 K +5 K/-0 K i 70 C temperatura wody grzewczej na zasilaniu. Współczynnik mocy N L w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Współczynnik N L 15 2,00 3, ,25 3, ,50 3, ,75 4, ,00 4,60 Wskazówka dotycząca współczynnika mocy Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C i 70 C temperatury wody grzewczej na zasilaniu. 11 Wydajność krótkotrwała (l/10 min) w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Wydajność krótkotrwała Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C i 70 C temperatury wody grzewczej na zasilaniu. Maks. pobierana ilość (l/min) w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Maks. ilość pobierana 15 19,0 23, ,0 23, ,0 24, ,0 26, ,0 28,0 Pobierana ilość wody Pojemność podgrzewacza podgrzana do60 C. Bez dogrzewu. Ilość pobierana l/min Pobierana ilość wody Woda z t = 45 C (temperatura po zmieszaniu) 750 l l VITOSOL VIESMNN 85

86 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu 11 Opór przepływu w mbar ,8 0,6 0,5 0,4 0, Przepływ wody grzewczej [l/h] Opór przepływu po stronie wody grzewczej Strata ciśnienia [mbar] B 2000 Średni przepływ po stronie solarnej Opór przepływu po stronie solarnej Pojemność podgrzewacza 750 l B Pojemność podgrzewacza 950 l 86 VIESMNN VITOSOL

87 Pojemnościowy podgrzewacz wody (ciąg dalszy) Strata ciśnienia [mbar] Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody użytkowej 750/950 l VITOSOL VIESMNN 87

88 Pojemnościowy podgrzewacz wody (ciąg dalszy) 11.7 Vitocell 100-V, typ CV Do pogrzewania wody użytkowej w połączeniu z kotłem grzewczym i zdalnym ogrzewaniem, do wyboru z ogrzewaniem elektrycznym jako wyposażenie dodatkowe do pojemnościowego podgrzewacza wody o pojemności 300 i 500 litrów. Ciśnienie robocze po stronie wody grzewczej do 25 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 160 C 11 Pojemność podgrzewacza l Nr rejestru DIN 0241/06 13 MC/E Wydajność stała 90 C kw przy podgrzewie wody użytkowej z l/h na 45 C i temperaturze wody 80 C kw grzewczej na zasilaniu wynoszącej l/h przy podanym poniżej prze- 70 C kw pływie wody grzewczej l/h C kw l/h C kw l/h Wydajność stała przy podgrzewie wody użytkowej z 10 na 60 C i temperaturze wody grzewczej na zasilaniu wynoszącej... i podanym niżej przepływie wody grzewczej Przepływ wody grzewczej dla podanych wydajności stałych Ilość ciepła dyżurnego q BS przy różnicy temperatury 45 K (wartości zmierzone wg DIN l: parametr znormalizowany, zgodny z normą DIN V 18599) 90 C kw l/h C kw l/h C kw l/h m 3 /h 3,0 3,0 3,0 3,0 5,0 5,0 kwh/ 24 h 1,50 1,70 2,20 3,20 3,70 4,30 Izolacja cieplna Twarda pianka PUR Miękka pianka PUR Wymiary Długość (7) z izolacją cieplną a mm bez izolacji cieplnej mm Szerokość z izolacją cieplną b mm bez izolacji cieplnej mm Wysokość z izolacją cieplną c mm bez izolacji cieplnej mm Wymiar przechylenia z izolacją cieplną mm bez izolacji cieplnej mm Wysokość montażu mm Masa kompl. z izolacją cieplną kg Objętość wody grzewczej l 5,5 5,5 10,0 12,5 24,5 26,8 Powierzchnia grzewcza m 2 1,0 1,0 1,5 1,9 3,7 4,0 Przyłącza Zasilanie i powrót wody grzewczej R ¼ 1¼ Zimna woda, ciepła woda R ¾ ¾ 1 1¼ 1¼ 1¼ Cyrkulacja R ¾ ¾ 1 1 1¼ 1¼ Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. 88 VIESMNN VITOSOL

89 Pojemność 160 i 200 litrów BÖ V CWU Z HV/SPR c SPR d a HR g f e b h l Pojemnościowy podgrzewacz wody (ciąg dalszy) b k ZWU/E BÖ E HR HV KW Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury V Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm Pojemność 300 litrów V CWU Z HV/SPR BÖ d c SPR f e a m HR g b b k h ZWU/E BÖ E HR HV KW Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury V Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja VITOSOL VIESMNN 89

90 l Pojemnościowy podgrzewacz wody (ciąg dalszy) Pojemność podgrzewacza l 300 Długość (7) a mm 633 Szerokość b mm 705 Wysokość c mm 1746 d mm 1600 e mm 1115 f mm 875 g mm 260 h mm 76 k mm 343 l mm m mm 333 Pojemność 500 litrów V CWU Z o HV/SPR c SPR 11 BÖ e d a m HR g f n b b k h ZWU/E BÖ E HR HV KW Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury V Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l 500 Długość (7) a mm 850 Szerokość b mm 898 Wysokość c mm 1955 d mm 1784 e mm 1230 f mm 924 g mm 349 h mm 107 k mm 455 l mm m mm 422 n mm 837 bez izolacji cieplnej o mm VIESMNN VITOSOL

91 Pojemność 750 i 1000 litrów o a c d e HR f m g l Pojemnościowy podgrzewacz wody (ciąg dalszy) CWU Z V HV/SPR BÖ SPR b k h ZWU/E b n BÖ E HR HV KW Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury V Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja 11 Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm bez izolacji cieplnej o mm Współczynnik mocy N L Wg normy DIN Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K Pojemność podgrzewacza l Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 2,5 4,0 9,7 21,0 40,0 45,0 80 C 2,4 3,7 9,3 19,0 34,0 43,0 70 C 2,2 3,5 8,7 16,5 26,5 40,0 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L VITOSOL VIESMNN 91

92 Pojemnościowy podgrzewacz wody (ciąg dalszy) Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Pobierana ilość wody Pojemność podgrzewacza podgrzana do60 C. Bez dogrzewu. 11 Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody Woda o t = 60 C (stała) l Czas podgrzewu Czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C C C VIESMNN VITOSOL

93 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu CB E D C Pojemność podgrzewacza 500 l D Pojemność podgrzewacza 750 l E Pojemność podgrzewacza 1000 l B C D E Opory przepływu w mbar Przepływ wody grzewczej w l/h dla jednej komory podgrzewacza Opory przepływu w mbar Przepływ wody użytkowej w l/h Opory przepływu po stronie wody użytkowej 11 Opory przepływu po stronie wody grzewczej Pojemność podgrzewacza 160 i 200 l B Pojemność podgrzewacza 300 l Pojemność podgrzewacza 160 i 200 l B Pojemność podgrzewacza 300 l C Pojemność podgrzewacza 500 l D Pojemność podgrzewacza 750 l E Pojemność podgrzewacza 1000 l VITOSOL VIESMNN 93

94 Pojemnościowy podgrzewacz wody (ciąg dalszy) 11.8 Vitocell 300-V, typ EVI Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi i zdalnym ogrzewaniem sieciowym oraz, do wyboru, w ramach wyposażenia dodatkowego, ogrzewaniem elektrycznym. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 200 C Ciśnienie robocze po stronie wody grzewczej do 25 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar 11 Pojemność podgrzewacza l Nr rejestru DIN 0071/06-10 MC/E Wydajność stała 90 C kw przy podgrzewie wody użytkowej z 10 l/h na 45 C i temperaturze wody grzewczej na 80 C kw zasilaniu wynoszącej... i podanym niżej przepływie l/h wody grzewczej 70 C kw l/h C kw l/h C kw l/h Wydajność stała przy podgrzewie wody użytkowej z 10 do 60 C i temperaturze wody grzewczej na zasilaniu wynoszącej... dla podanej niżej wartości przepływu wody grzewczej Przepływ wody grzewczej dla podanych wydajności stałych Ilość ciepła dyżurnego q BS przy różnicy temperatury 45 K (wartości zmierzone wg DIN ) 90 C kw l/h C kw l/h C kw l/h m 3 /h 5,0 5,0 6,5 kwh/24 h 1,70 2,10 3,00 Izolacja cieplna Twarda pianka PUR Miękka pianka PUR Wymiary Długość (Ø) a z izolacją cieplną mm bez izolacji cieplnej mm 715 Szerokość b z izolacją cieplną mm bez izolacji cieplnej mm 914 Wysokość d z izolacją cieplną mm bez izolacji cieplnej mm 1667 Wymiar przechylenia z izolacją cieplną mm bez izolacji cieplnej mm 1690 Masa kompl. z izolacją cieplną kg Objętość wody grzewczej l Powierzchnia grzewcza m 2 1,3 1,5 1,9 Przyłącza Zasilanie i powrót wody grzewczej R 1 1 1¼ Zimna woda, ciepła woda R 1 1 1¼ Cyrkulacja R 1 1 1¼ Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. 94 VIESMNN VITOSOL

95 i l Pojemnościowy podgrzewacz wody (ciąg dalszy) 200 i 300 l pojemności BÖ CWU Z HV/SPR R e d SPR HR g f a Ø 100 k h ZWU/E c b BÖ E HR HV KW R Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa Dodatkowy otwór wyczystkowy lub grzałka elektryczna SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury (króciec R 1 ze złączką redukcyjną do R ½ dla tulei zanurzeniowej) CWU Ciepła woda użytkowa Z Cyrkulacja 11 Pojemność podgrzewacza l a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm l mm VITOSOL VIESMNN 95

96 Pojemnościowy podgrzewacz wody (ciąg dalszy) 500 l pojemności BÖ CWU Z R HV/SPR d a 715 SPR HR Ø ZWU/E 914 b 11 BÖ E HR HV KW R Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa Dodatkowy otwór wyczystkowy lub grzałka elektryczna SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury (króciec R 1 ze złączką redukcyjną do R ½ dla tulei zanurzeniowej) CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l 500 a mm 923 b mm 974 d mm 1740 Współczynnik mocy N L Wg normy DIN Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K Pojemność podgrzewacza l Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 6,8 13,0 21,5 80 C 6,0 10,0 21,5 70 C 3,1 8,3 18,0 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C VIESMNN VITOSOL

97 Pojemnościowy podgrzewacz wody (ciąg dalszy) Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Pobierana ilość wody Pojemność podgrzewacza podgrzana do60 C. Bez dogrzewu. Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody Woda o t = 60 C (stała) l Czas podgrzewu Wymienione czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C 14,4 15,5 20,0 80 C 15,0 21,5 24,0 70 C 23,5 32,5 35,0 11 VITOSOL VIESMNN 97

98 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu B Opory przepływu [mbar] Opory przepływu [mbar] Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody użytkowej 12 Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody grzewczej Pojemność podgrzewacza 300 i 500 l B Pojemność podgrzewacza 200 l Instalacyjne wyposażenie dodatkowe 12.1 Zestaw pompowy Solar-Divicon Patrz też rozdział Dobór pompy obiegowej. by ułatwić montaż oraz wybór pompy i urządzeń z zakresu techniki bezpieczeństwa, firma Viessmann dostarcza w następujących wersjach: nr katalog Typ PS10 nr katalog Typ PS20 Dla instalacji z drugim obiegiem pompowym (np. podgrzew wody basenowej) lub obejściem wężownicy (bypass) niezbędne jest zastosowanie rozdzielacza Solar-Divicon oraz solarnego odgałęzienia pompowego. Jeżeli w przypadku instalacji z obejściem wężownicy podgrzewacza umieszczenie solarnego odgałęzienia pompowego przewidziano po prawej stronie obok rozdzielacza Solar-Divicon, to pompa zawarta w tym zestawie pełni funkcję obejścia (bypass), a pompa solarnego odgałęzienia pompowego funkcję pompy obiegu solarnego. rmatura zabezpieczająca powinna być w tym przypadku zamontowana przy odgałęzieniu. Solarne odgałęzienia pompowe dostępne są w następujących wersjach: nr katalog Typ P10 nr katalog Typ P20 98 VIESMNN VITOSOL

99 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) Budowa Zestaw pompowy Solar-Divicon B Przepływomierz C rmatura zabezpieczająca z przyłączem naczynia schładzającego D Solarne odgałęzienie pompowe E F G H C D F G H C rmatura zabezpieczająca D Solarne odgałęzienie pompowe E Przyłącze naczynia zbiorczego F Zawór odcinający G Termometr H Zawór zwrotny K Pompa obiegowa K B K B 12 Budowa rozdzielacza Solar-Divicon i solarnego odgałęzienia pompowego Zestaw pompowy Solar-Divicon B Przepływomierz Dane techniczne Zestaw pompowy Solar-Divicon Typ PS10 PS20 Solarne odgałęzienie pompowe Typ P10 P20 Pompa obiegowa (prod. Grundfos) Napięcie znamionowe V~ Pobór mocy dla stopnia mocy I, II, III W I 40 I 130 (patrz charakterystyka) II 60 II 180 III 75 III 195 Maks. wydajność tłoczenia m 3 /h 1,4 2,8 Maks. wysokość tłoczenia m 5,8 8 Przepływomierz l/min 2 do 12 7 do 30 Zawór bezpieczeństwa (tylko przy rozdzielaczu Solar- bar 6 6 Divicon) Zawartość płynu Zestaw pompowy Solar-Divicon l 0,30 0,30 Solarne odgałęzienie pompowe l 0,18 0,18 Maks. temperatura robocza C Maks. ciśnienie robocze bar 6 6 Przyłącza (Ø pierścieniowej złączki zaciskowej): VITOSOL VIESMNN 99

100 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) Zestaw pompowy Solar-Divicon Typ PS10 PS20 Solarne odgałęzienie pompowe Typ P10 P20 Obieg solarny (przewód solarny ze stali nierdzewnej) mm Naczynie zbiorcze (tylko przy rozdzielaczu Solar-Divicon) mm Wskazówka dotycząca instalacji z Vitosolic Pompy z poborem mocy większym niż 190 W muszą być przyłączane razem z regulatorem systemów solarnych Vitosolic 200 poprzez dodatkowy przekaźnik (na budowie), a regulacja obrotów dla tej pompy musi zostać wyłączona. Charakterystyki Wys. tłoczenia w m Typ PS 10 lub P B 0 0 0,5 1,0 1,5 Natężenie przepływu w m³/h 0 8,3 16,7 25 Wydajność tłoczenia w l/min Wys. tłoczenia w m Typ PS 20 lub typ P B ,0 2,0 3,0 4,0 Natężenie przepływu w m³/h 0 16,7 33, ,4 Wydajność tłoczenia w l/min Charakterystyka oporności rozdzielacza Solar-Divicon lub solarnego odgałęzienia pompowego B Dyspozycyjna wysokość tłoczenia 12 Charakterystyka oporności rozdzielacza Solar-Divicon lub solarnego odgałęzienia pompowego B Dyspozycyjna wysokość tłoczenia 12.2 Przewód przyłączeniowy nr katalog Do łączenia rozdzielacza Solar-Divicon z podgrzewaczem solarnym. Rura elastyczna ze stali nierdzewnej z izolacją cieplną / Rura elastyczna Ø zewn. Ø Zestaw montażowy przewodu przyłączeniowego Wymagany tylko w połączeniu z przewodem przyłączeniowym, nr katalog nr katalog. Pojemnościowy podgrzewacz wody a mm b mm Vitocell300-B, 500 l Vitocell100-B, 300 l Vitocell-300-B, 300 l Vitocell 100-B, 400 i 500 l Vitocell 140/160-E Vitocell 340/360-M 100 VIESMNN VITOSOL

101 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) nr katalog do 476 nr katalog b a G Ø 22 Elementy składowe: 2 kolanka wkręcane (1 kolanko z tuleją zanurzeniową, 1 kolanko bez tulei zanurzeniowej) Uszczelki 2 pierścieniowe złączki zaciskowe 8 tuleje rurowe Elementy składowe: 2 kolanka wkręcane Uszczelki 2 pierścieniowe złączki zaciskowe 8 tuleje rurowe Wskazówka Przy zastosowaniu zestawu montażowego, do montażu czujnika temperatury w podgrzewaczu nie jest konieczne użycie kolanka wkręcanego (zakres dostawy pojemnościowego podgrzewacza wody) Odpowietrznik ręczny nr katalog Pierścieniowa złączka zaciskowa z odpowietrznikiem. Zamontować w najwyższym punkcie instalacji Separator powietrza Nr katalog Zamontować w przewodzie zasilającym obiegu solarnego, najlepiej przed wejściem do pojemnościowego podgrzewacza c.w.u ok Odpowietrznik automatyczny (z trójnikiem) Nr katalog VITOSOL VIESMNN 101

102 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) Zamontować w najwyższym punkcie instalacji. Z zaworem odcinającym i pierścieniową złączką zaciskową. ok Przewód przyłączeniowy Nr katalog Ø 22 Rura elastyczna ze stali nierdzewnej z izolacją cieplną i pierścieniową złączką zaciskową. Ø Ø Przewód zasilania i powrotny po stronie solarnej Rury elastyczne ze stali nierdzewnej z izolacją cieplną, pierścieniowymi złączkami zaciskowymi i przewodem czujnika. nr katalog dł. 6 m nr katalog m dł. nr katalog dł. 15 m Rura elastyczna Ø we Ø 22 Ø / / Zestaw łączący nr katalog Do przedłużenia przewodów przyłączeniowych. 2 tuleje rurowe 8 pierścienie samouszczelniające 4 pierścienie oporowe 4 obejmy profilowe Zestaw przyłączeniowy nr katalog Do połączenia przewodów przyłączeniowych z orurowaniem instalacji solarnej. 2 tuleje rurowe 4 pierścienie samouszczelniające 2 pierścienie oporowe 2 obejmy profilowe Zestaw przyłączeniowy z pierścieniową złączką zaciskową nr katalog Do łączenia przewodów przyłączeniowych z orurowaniem instalacji solarnej. 2 tuleje rurowe z pierścieniowymi złączkami zaciskowymi 4 pierścienie samouszczelniające 102 VIESMNN VITOSOL

103 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) 2 pierścienie oporowe 2 obejmy profilowe 12.9 rmatura do napełniania Nr katalog Ø Ø 22 Do płukania, napełniania i opróżniania instalacji. Z pierścieniową złączką zaciskową Pompa ręczna do napełniania układu solarnego Nr katalog G½ Do uzupełniania i podwyższania ciśnienia Solarne naczynie wzbiorcze Budowa i funkcje Z zaworem odcinającym i zamocowaniem. Solarne naczynie wzbiorcze to zamknięte naczynie, którego przestrzeń gazowa (wypełniona azotem) oddzielona jest przeponą od przestrzeni cieczowej (czynnik grzewczy) i którego ciśnienie wstępne zależy od wysokości instalacji. Czynnik grzewczy B Napełnienie azotem C Poduszka azotowa D Poduszka zabezpieczająca, min. 3 l E Poduszka zabezpieczająca F Stan fabryczny (ciśnienie wstępne 3 bar) G Instalacja solarna napełniona bez wpływu ciepła H Poniżej ciśnienia maks. przy najwyższej temperaturze czynnika grzewczego VITOSOL VIESMNN 103

104 a Instalacyjne wyposażenie dodatkowe (ciąg dalszy) Dane techniczne a a b b Naczynie wzbiorcze Nr katalog. Pojemność Ø a b Przyłącze Masa l mm mm kg R¾ 7, R¾ 9, R¾ 9,9 B R1 12, R1 18, Stagnacyjny element chłodzący Do ochrony komponentów systemu przed nadmierną temperaturą w przypadku stagnacji. Z płytą bez przepływu czynnika jako zabezpieczeniem przed bezpośrednim kontaktem. Typ 21: Moc przy 75/65 C: 482 W Moc chłodnicza przy 140/80 C: 964 W nr katalog. Z Typ 33: Moc przy 75/65 C: 834 W Moc chłodnicza przy 140/80 C: 1668 W nr katalog. Z Wymiar a: Typ mm Typ mm Dokładne informacje patrz rozdział Wyposażenie techniczno-zabezpieczające Moduł świeżej wody Z pompą cyrkulacyjną nr katalog Bez pompy cyrkulacyjnej nr katalog VIESMNN VITOSOL

105 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) Kompaktowa i całkowicie prefabrykowana stacja do komfortowego i higienicznego podgrzewu wody użytkowej, działająca na zasadzie przepływowego podgrzewacza wody: Ze zintegrowanym, wstępnie okablowanym i wstępnie ustawionym regulatorem do ustawiania pożądanej temperatury ciepłej wody użytkowej. Wstępnie zamontowana na stalowym uchwycie ściennym, z izolacją cieplną. Całkowicie skręcona śrubami z uszczelnieniem płaskim. Zawory kulowe z pełnym przepływem. Hamulec grawitacyjny na powrocie obiegu pierwotnego. Obieg wody użytkowej ze złączką suwakową. Pompy obiegowe firmy Wilo z możliwością całkowitego odcięcia. Czujnik do pomiaru przepływu objętościowego na dopływie zimnej wody. Ze zintegrowaną jednostką płuczącą po stronie wody użytkowej. Dokładne informacje patrz cennik Vitoset Termostatyczny automat mieszający nr katalog Do ograniczania temperatury na wylocie ciepłej wody użytkowej. Zakres ustawień: 35 do 65ºC. Złącze gwintowe z uszczelnieniem płaskim (G1) drogowy zawór przełączny Nr katalog W instalacjach ze wspomaganiem ogrzewania pomieszczeń. Z napędem elektrycznym. 125 R1 B R1 B R Wkręcane przyłącze cyrkulacji Nr katalog R ½ 950 R ½ Do podłączenia przewodu cyrkulacyjnego do przyłącza ciepłej wody użytkowej podgrzewacza Vitocell 340-M i 360-M. 13 Rp 1 Rp ½ Rp 1 Wskazówki projektowe i eksploatacyjne 13.1 Strefy obciążenia śniegowego i wiatrowego Kolektory oraz system mocowania muszą być zaprojektowane w taki sposób, aby wytrzymały wszelkie możliwe obciążenia śniegowe i wiatrowe. Norma EN 1991, 3/2003 i 4/2005, definiuje dla każdego kraju na terenie Europy różne strefy obciążenia śniegowego i wiatrowego. VITOSOL VIESMNN 105

106 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) 13.2 Wskazówki montażowe Odległość od krawędzi dachu Uwagi do montażu na dachach pochyłych: Jeśli odległość górnej krawędzi najwyżej położonego kolektora od kalenicy przekracza 1 m, zalecamy montaż kratki przeciwśniegowej. Nie montować kolektorów w bezpośrednim sąsiedztwie występów dachowych, gdzie należy się liczyć z osuwającym się śniegiem. W razie potrzeby zamontować kratkę przeciwśniegową. B Wskazówka Dodatkowe obciążenia związane ze spiętrzeniem śniegu na kolektorach lub kratkach przeciwśniegowych muszą być uwzględnione w statyce budynku. Określone części dachu podlegają szczególnym wymaganiom: Obszar narożny : z dwóch stron ograniczony krawędzią dachu Obszar skrajny B: z jednej strony ograniczony krawędzią dachu Patrz poniższe rysunki. B Minimalną szerokość (1 m) obszarów narożnego i skrajnego należy obliczyć wg normy DIN 1055 i zachować. W tych obszarach należy się liczyć ze zwiększonymi turbulencjami wywołanymi przez wiatr. Wskazówka Do wyznaczania odległości na dachach płaskich na stronie internetowej udostępniono program obliczeniowy SOLSTT firmy Viessmann. Wskazówka Podane w tych wytycznych projektowych informacje na temat obciążeń śniegowych i wiatrowych wykluczają montaż kolektorów w pokazanych obszarach narożnych i skrajnych. 13 Układanie przewodów rurowych Podczas projektowania należy pamiętać, aby przewody prowadzące od kolektora ułożone były opadająco. Dzięki temu zagwarantowane jest lepsze odparowywanie całej instalacji solarnej w przypadku stagnacji. Zmniejsza się też obciążenie termiczne wszystkich komponentów instalacji (patrz strona 138). Uziemienie/odgromnik instalacji solarnej Przewody instalacji solarnej należy podłączyć elektrycznie wg przepisów VDE w dolnej części budynku. Podłączenie instalacji kolektorowej do istniejącej albo nowo zamontowanej instalacji odgromowej lub montaż lokalnego uziemienia mogą być wykonane tylko przez autoryzowany personel przy uwzględnieniu warunków lokalnych Mocowanie kolektora Ze względu na różnorodne formy konstrukcyjne kolektory słoneczne instalowane są w niemal wszystkich typach budynków zarówno w nowym budownictwie, jak i w przypadku modernizacji starszych budynków. Mogą być montowane na dachach pochyłych, dachach płaskich i na fasadach, ale również instalowane w formie wolnostojącej lub wbudowywane w połać dachową. Firma Viessmann oferuje do wszystkich typów kolektorów uniwersalne systemy mocowania ułatwiające montaż. Systemy te nadają się do niemal wszystkich rodzajów dachów i połaci dachowych oraz do montażu na dachach płaskich i fasadach. 106 VIESMNN VITOSOL

107 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Dach pochyły montaż na dachu W przypadku instalacji nadachowych następuje połączenie kolektora z ustrojem dachowym. W każdym punkcie mocowania hak dachowy lub klamra dachowa przechodzi przez przewodzącą wodę płaszczyznę pod kolektorem. Należy przy tym zapewnić bezwzględną wodoszczelność oraz pewne zakotwienie kolektora. Punkty mocowania, a tym samym ewentualne braki, nie są już po instalacji widoczne. Należy zachować minimalne odległości od krawędzi dachu zgodnie z normą DIN Wymagana powierzchnia dachu Kolektor a mm b mm Vitosol-F Typ SV *2 Vitosol 200-T, typ SD Vitosol 200-T, typ SP2, Vitosol 300-T, typ SP3 Typ SH *2 1 m *2 2 m *2 3 m *2 2 m *2 3 m *2 13 *2 Dodać tę wartość do każdego kolejnego kolektora. VITOSOL VIESMNN 107

108 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Montaż na dachu za pomocą kotew krokwi Ten system mocowania ma uniwersalne zastosowanie we wszystkich popularnych pokryciach dachowych i jest przystosowany do maks. prędkości wiatru 150 km/h oraz następujących obciążeń śniegowych: Vitosol-F, typ SV: do 4,8 kn/m 2 Vitosol-F, typ SH i Vitosol-T: do 2,55 kn/m 2 W przypadku obciążeń śniegowych do 2,55 kn/m 2 każdy kolektor mocowany jest na dwóch szynach montażowych, w przypadku obciążeń śniegowych rzędu 4,8 kn/m 2 konieczna jest również trzecia szyna montażowa. Szyny są jednakowe dla wszystkich obciążeń śniegowych i wiatrowych. System mocowania obejmuje kotwy krokwi, kątowniki mocujące do montażu na dachach blaszanych, szyny montażowe, kształtki zaciskowe, wkręty i uszczelnienia. Kotwy krokwi dostępne są w dwóch wersjach: Kotwa krokwi do niskich dachówek, wysokość 195 mm Kotwa krokwi do wysokich dachówek, wysokość 235 mm Należy zachować maks. odstęp 100 mm między górną krawędzią krokwi lub łat zabezpieczających a górną krawędzią dachówki. W przypadku izolacji nadachowej zamocowanie kotew krokwi leży w gestii inwestora. Wkręty muszą przy tym wejść w drewnianą konstrukcję nośną przynajmniej na głębokość 120 mm, tak aby zagwarantowana była wystarczająca nośność. Kątownik mocujący do kolektorów Vitosol-F i Vitosol 200-T, rury zamontowane poziomo Kątownik mocujący do kolektora Vitosol 200-T, rury zamontowane pionowo, oraz kolektora Vitosol 300-T Wskazówka Przy montażu np. na dachach blaszanych szyny montażowe przykręcane są bezpośrednio do kątowników mocujących. Do zamocowania kątowników konieczne są dostarczane przez inwestora elementy mocujące (np. do rąbków stojących). Kryteria wyboru systemu mocowania: Obciążenie śniegowe Odstęp między krokwiami Dach z lub bez łat zabezpieczających (różne długości wkrętów) Kotwy krokwi montowane są na krokwiach VIESMNN VITOSOL

109 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Kolektory płaskie Vitosol-F (montaż pionowy i poziomy) B C D E Szyna montażowa B Kotwa krokwi C Kolektor D Dodatkowa kotwa krokwi do obciążeń śniegowych 4,8 kn/m 2 (tylko w przypadku typu SV) E Blacha montażowa Rurowe kolektory próżniowe Vitosol 200-T i Vitosol 300-T (montaż pionowy) B 13 C F G Szyna montażowa B Kotwa krokwi C Kolektor F Pionowa szyna montażowa G Szyna montażowa z uchwytami rurowymi VITOSOL VIESMNN 109

110 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Rurowe kolektory próżniowe Vitosol 200-T, typ SD (montaż poziomy) 26 B H C G Szyna montażowa B Kotwa krokwi C Kolektor G Szyna montażowa z uchwytami rurowymi H Dystans Rurowe kolektory próżniowe Vitosol 200-T, typ SP2 (montaż poziomy) 81 B H 13 C G Szyna montażowa B Kotwa krokwi C Kolektor G Szyna montażowa z uchwytami rurowymi H Dystans 110 VIESMNN VITOSOL

111 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Montaż na dachu za pomocą haków dachowych System mocowania obejmuje haki dachowe, kątowniki mocujące do montażu na dachach blaszanych, szyny montażowe, kształtki zaciskowe oraz wkręty. Kątownik mocujący do kolektora Vitosol-F Kątownik mocujący do kolektora Vitosol -T Wskazówka Przy montażu np. na dachach blaszanych szyny montażowe przykręcane są bezpośrednio do kątowników mocujących. Do zamocowania kątowników konieczne są dostarczane przez inwestora elementy mocujące (np. do rąbków stojących). Haki dachowe są zawieszane na drewnianej belce montażowej i do niej przykręcane. Kolektory płaskie Vitosol-F oraz rurowe kolektory próżniowe Vitosol 200-T i Vitosol 300-T B C D E 13 Vitosol-F: montaż pionowy i poziomy, Vitosol-T: montaż pionowy Kolektor B Drewniana belka montażowa C Hak dachowy D Szyna montażowa E Blacha montażowa (tylko Vitosol-F) VITOSOL VIESMNN 111

112 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Rurowe kolektory próżniowe Vitosol 200-T, typ SD (montaż poziomy) 26 G B C D F Kolektor B Drewniana belka montażowa C Hak dachowy D Szyna montażowa F Szyna montażowa z uchwytami rurowymi G Dystans Rurowe kolektory próżniowe Vitosol 200-T, typ SP2 (montaż poziomy) 81 G B C 13 D F Kolektor B Drewniana belka montażowa C Hak dachowy D Szyna montażowa F Szyna montażowa z uchwytami rurowymi G Dystans 112 VIESMNN VITOSOL

113 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Dach pochyły integracja z dachem Wymagana powierzchnia dachu Typowe nachylenie dachu Krycie podwójne i w koronkę: 30 Krycie pojedyncze karpiówką: 40 Montaż podkładów dachowych Nachylenie dachu mniejsze od typowego o 6-10 : podkład dachowy deszczoodporny Nachylenie dachu mniejsze od typowego o więcej niż 10 : podkład dachowy wodoszczelny Po stronie kalenicy należy zaprojektować co najmniej 3 rzędy dachówek w celu zapewnienia właściwego odpowietrzania pod powierzchnią dachu. Pokrycie łupkowe Do tego typu montażu zaprojektowano kolektory płaskie firmy Viessmann Vitosol 200-F i 300-F, typ SV. Vitosol-F a mm b mm Typ SV Typ SH Typ 5DI Pokrycie dachówkowe W przypadku tego sposobu montażu kolektor zastępuje część pokrycia dachowego. Spoczywa w sposób statycznie bezpieczny na ustroju dachowym. Pod kolektorem przewidziano dodatkową płaszczyznę uszczelniającą, stanowiącą zabezpieczenie przed przenikaniem wody i śniegu. Do tego typu montażu zaprojektowano kolektory płaskie Vitosol 200- F i 300-F. Typowe nachylenie dachu Pokrycie staroniemieckie: 25 Pokrycie staroniemieckie podwójne: 22 Pokrycie łuskowe: 25 Pokrycie niemieckie: 25 Podwójne pokrycie prostokątne: 22 Pokrycie ostrokątne: 30 Montaż podkładów dachowych Nachylenie dachu mniejsze od typowego o maks. 10 : podkład dachowy wodoszczelny Nachylenie dachu mniejsze od typowego o więcej niż 10 jest niedozwolone Typowe nachylenie dachu 30 Montaż podkładów dachowych Nachylenie dachu mniejsze od typowego o 6-10 : podkład dachowy deszczoodporny Nachylenie dachu mniejsze od typowego o więcej niż 10 : podkład dachowy wodoszczelny Integrację z dachem zalecamy tylko w przypadku dachów z dachówkami, których wymiar c wynosi maks. 65 mm. 13 Typ SV, SH c Wskazówka W przypadku płytowych dachówek typu Tegalit lub podobnych należy skonsultować montaż z dekarzem. Kolektor B Rama pokrycia (dachowego) C Drewniana belka montażowa D Listwa klinowa wspomagająca blachę ołowianą odpływ wody Po stronie kalenicy należy zaprojektować co najmniej 3 rzędy dachówek w celu zapewnienia właściwego odpowietrzania pod powierzchnią dachu. Dachówka karpiówka Do tego typu montażu zaprojektowano kolektory płaskie firmy Viessmann Vitosol 200-F i 300-F, typ SV. VITOSOL VIESMNN 113

114 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) C Drewniana belka montażowa E Blacha ołowiana odpływ wody Wskazówki do typu 5 DI Dołączaną w komplecie drewnianą belkę montażową zaprojektowano dla maks. obciążeń śniegowych rzędu 0,75 kn/m 2. W przypadku większych obciążeń śniegowych należy zamontować w każdym punkcie zaczepowym dodatkową drewnianą belkę montażową (w gestii inwestora) jako podporę. Jeżeli montowanych jest kilka kolektorów jeden nad drugim, to pomiędzy rzędami kolektorów należy zachować odstęp o wielkości od 2 do 3 rzędów dachówek. Połączenia hydrauliczne wykonuje inwestor. Typ 5DI Kolektor B Rama pokrycia (dachowego) Montaż na dachu płaskim Podczas montażu kolektorów (w pozycji wolnostojącej lub leżącej) należy zachować przewidziane w odpowiedniej normie minimalne odległości od krawędzi dachu (patrz strona 106). Jeśli wymiary dachu wymagają podziału pola kolektorów, należy zaprojektować pola cząstkowe o jednakowej wielkości. Kolektory mogą zostać zamocowane na zamontowanej na stałe konstrukcji wsporczej lub na płytach betonowych. W przypadku montażu na betonowych płytach kolektory muszą zostać zabezpieczone przed ześlizgnięciem, przewróceniem i oderwaniem przez zastosowanie dodatkowych obciążników. Ześlizgnięcie kolektora oznacza jego przesunięcie na powierzchni dachu wywołane przez wiatr, uwarunkowane niewystarczającą przyczepnością między powierzchnią dachu a systemem mocowania kolektora. Zabezpieczenie przed ześlizgnięciem może być również zrealizowane za pomocą kotew lub zamocowania do innych elementów dachu. Wskazówka Do obliczania potrzebnych obciążeń dodatkowych na stronie internetowej udostępniono program obliczeniowy SOLSTT firmy Viessmann. 13 Kolektory płaskie Vitosol-F Wsporniki kolektorów są wstępnie zmontowane. Składają się one z ramienia podstawy, ramienia wsporczego i ramienia nastawczego z otworami do regulacji kąta nachylenia. Do ustawienia od 1 do 6 kolektorów w jednym rzędzie niezbędne są ukośne elementy wzmacniające. 114 VIESMNN VITOSOL

115 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Typ SV Wsporniki kolektora kąt ustawienia α od 25 do C α Ramię podstawy B Ramię nastawcze C Ramię wsporcze B α= 60 α= 55 α= 50 α= 45 α= 40 α= 35 α= 30 α= 25 Ø Wymiar otworów ramienia podstawy Typ SH Wsporniki kolektora kąt ustawienia α od 25 do 45 α= 25 α= 30 α= 35 α= 40 α= C B α Ramię podstawy B Ramię nastawcze C Ramię wsporcze Wymiar otworów ramienia podstawy VITOSOL VIESMNN 115

116 z Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Wsporniki kolektora kąt ustawienia α od 50 do α= 50 α= 55 α= 60 α= 65 α= 70 α= 75 α= C α B Ramię podstawy B Ramię nastawcze C Ramię wsporcze Wymiar otworów ramienia podstawy x y x Element łączący B Element wzmacniający Typ kolektora x mm y mm z SV Patrz strona 118. SH Patrz strona VIESMNN VITOSOL

117 z Wskazówki projektowe i eksploatacyjne (ciąg dalszy) 230 x y x Element łączący B Element wzmacniający C Podkładka D Podkładka B Typ kolektora x mm y mm z SV Patrz strona 118. SH Patrz strona 118. Naciski i maks. obciążenia konstrukcji wsporczej Obliczenia wg DIN , 3/2005 i DIN , 7/2005. Na każdy kolektor wymagane są 2 podkładki i dwie podkładki B. Wskazówka Do wykonywania obliczeń na stronie internetowej udostępniony jest program obliczeniowy firmy Viessmann SOLSTT. Rurowe kolektory próżniowe Vitosol 200-T i Vitosol 300-T (montaż w pozycji stojącej) Wskazówka dot. Vitosol 200-T, typ SD Tego typu montażu nie należy wybierać, gdy instalacja solarna ma być stosowana do wspomagania ogrzewania pomieszczeń (patrz opis produktu w rozdziale Vitosol 200-T ). 13 VITOSOL VIESMNN 117

118 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Wsporniki kolektora kąt ustawienia α od 25 do 50 C B B x 1800 z y Ramię podstawy B Ramię nastawcze C Ramię wsporcze Ø Obliczanie odstępu z między rzędami kolektorów patrz następny rozdział. Podkładka B Podkładka B Vitosol 200-T, typ SD Zestaw x mm y mm 2 m 2 /2 m 2 900/ m 2 /3 m 2 900/ m 2 /3 m / Vitosol 200-T, typ SP2 i Vitosol 300-T, typ SP3 Zestaw x mm y mm 2 m 2 /2 m 2 900/ m 2 /3 m 2 900/ m 2 /3 m / Wymiar otworów ramienia podstawy Naciski i maks. obciążenia konstrukcji wsporczej Obliczenia wg DIN , 3/2005 i DIN , 7/2005. Na każdy kolektor wymagane są 2 podkładki i dwie podkładki B. Ustalanie odstępu między rzędami kolektorów z Podczas wschodu i zachodu słońca (słońce bardzo nisko na niebie) nie da się uniknąć pewnego zacienienia w przypadku kolektorów ustawionych jeden za drugim. by utrzymać ubytek uzysku energii na akceptowalnym poziomie, należy zachować określone odstępy między rzędami kolektorów (wymiar z) zgodnie z wytyczną VDI W chwili najwyższego położenia słońca w najkrótszym dniu roku (21.12) tylne rzędy powinny być wolne od zacienienia. Do obliczenia odstępu między rzędami należy użyć kąta padania promieni słonecznych β w dniu (w południe). Wskazówka Do wykonywania obliczeń na stronie internetowej udostępniony jest program obliczeniowy firmy Viessmann SOLSTT. W Niemczech kąt ten wynosi w zależności od szerokości geograficznej od 11,5 (Flensburg) do 19,5 (Konstancja). 118 VIESMNN VITOSOL

119 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) α = Kąt nachylenia kolektora β = Kąt padania promieni słonecznych h z sin (180 (α + β)) h = sinβ α z z = Odstęp między rzędami kolektorów h = Wysokość kolektora (wymiary patrz rozdział Dane techniczne dotyczące odpowiedniego kolektora). β h α Przykład: Würzburg leży w przybliżeniu na 50 szerokości geograficznej północnej. Na półkuli północnej wartość ta jest odejmowana od stałego kąta wynoszącego 66,5 : Kąt β = 66,5º 50º = 16,5º Przykład z kolektorem Vitosol-F, typ SH h = 1056 mm α = 45º β = 16,5º h sin (180 (α+β)) z = sin β 1056 mm sin (180 61,5 ) z = sin 16,5 z = 3268 mm α Odstęp między rzędami kolektorów z w mm Vitosol-F Vitosol 200-T i Vitosol 300-T SV SH Flensburg Kassel Monachium VITOSOL VIESMNN 119

120 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Rurowe kolektory próżniowe Vitosol 200-T (montaż w pozycji leżącej) Uzysk energii można zoptymalizować poprzez ustawienie rur próżniowych pod kątem 25º względem poziomu. Podkładka Naciski i maks. obciążenia konstrukcji wsporczej Obliczenia wg DIN , 3/2005 i DIN , 7/2005. Na każdy kolektor wymagane są 4 podkładki. Wskazówka Do wykonywania obliczeń na stronie internetowej udostępniony jest program obliczeniowy firmy Viessmann SOLSTT. Montaż na fasadzie Kolektory płaskie Vitosol-F, typ SH Wsporniki kolektorów są wstępnie zmontowane. Składają się one z podpory, ramienia wsporczego i ramienia nastawczego. Na ramionach nastawczych znajdują się otwory do regulacji kąta nachylenia. Wsporniki kolektora kąt ustawienia γ od 10 do 45 Materiały montażowe, np. wkręty, zapewnia inwestor. 13 C γ D γ= 10 γ= 15 γ= 20 γ= 25 γ= 30 γ= 35 γ= 40 γ= 45 B Ramię podstawy B Ramię nastawcze 120 VIESMNN VITOSOL

121 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) C Ramię wsporcze D Fasada Wymiar otworów ramienia podstawy Rurowe kolektory próżniowe Vitosol 200-T Uzysk energii można zoptymalizować poprzez ustawienie rur próżniowych pod kątem 25º względem pionu. Przyłącze hydrauliczne należy wykonać od dołu. Fasada Wytyczne techniczne Zasady budowy instalacji solarnych można znaleźć na Liście Wytycznych Technicznych (LWT). Na liście tej wszystkie kraje związkowe umieściły reguły techniczne stosowania oszkleń podpartych liniowo (TRLV), wydane przez Niemiecki Instytut Techniki Budowlanej (DIBT). Pod tę kategorię podpadają również kolektory płaskie i rurowe. Chodzi przy tym głównie o ochronę powierzchni przechodnich i przejezdnych przed spadającymi elementami szklanymi. Oszklenia o kącie nachylenia większym niż 10 określane są jako oszklenia odwrotne. W przypadku kolektorów płaskich i rurowych, montowanych z kątem nachylenia większym niż 10, nie ma konieczności podejmowania dodatkowych środków ostrożności w zakresie zabezpieczenia przed spadaniem elementów szklanych. Oszklenia o kącie nachylenia mniejszym niż 10 określane są jako oszklenia pionowe. W przypadku oszkleń pionowych, których górna krawędź leży maks. 4 m ponad miejscem ruchu publicznego, reguły techniczne TRLV nie mają zastosowania. W przypadku kolektorów płaskich i rurowych, montowanych z kątem nachylenia mniejszym niż 10, nie ma konieczności podejmowania dodatkowych środków ostrożności w zakresie zabezpieczenia przed spadaniem elementów szklanych. W przypadku oszkleń pionowych, których górna krawędź znajduje się powyżej 4 m ponad miejscem ruchu publicznego, należy podjąć odpowiednie środki zabezpieczające przed spadaniem elementów szklanych (np. poprzez zastosowanie siatek zabezpieczających lub innych elementów przechwytujących, patrz poniższe rysunki). 13 VITOSOL VIESMNN 121

122 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) > 10 > 4 m > 4 m 13 Wskazówki dot. montażu przewodów solarnych Stosować rury ze stali nierdzewnej lub dostępne w handlu rury z miedzi oraz złączki z mosiądzu. Do przewodów solarnych nadają się metalowe systemy uszczelniające (stożkowe lub zaciskowe złączki gwintowane z pierścieniem zacinającym). W przypadku stosowania innych uszczelnień, np uszczelek płaskich musi być zagwarantowana przez producenta odpowiednia wytrzymałość na działanie glikolu, ciśnienia i temperatury. Nie stosować: teflonu (brak odporności na działanie glikolu) konopi (niewystarczająco gazoszczelne) Z reguły przewody miedziane w obiegu solarnym są lutowane lutem twardym lub zaciskane. Luty miękkie, szczególnie w pobliżu kolektora, mogą zostać osłabione z powodu występujących maks. temperatur. Najlepiej nadają się metalowe łączniki uszczelniające, pierścieniowe złączki zaciskowe lub połączenia wtykowe z podwójnymi pierścieniami samouszczelniającymi firmy Viessmann. Wszystkie zastosowane podzespoły muszą być odporne na czynnik grzewczy. Wskazówka Instalacje solarne napełniać tylko czynnikiem grzewczym Tyfocor LS firmy Viessmann. Przy układaniu i mocowaniu przewodów rurowych należy uwzględnić wysokie różnice temperatur w obiegu solarnym. Na odcinkach rur, które mogą być zasilane parą, należy się liczyć z różnicami temperatur do 200 K, na pozostałych odcinkach do 120 K. Wydłużenie w mm B C Różnica temperatur w K Długość rury 5 m B Długość rury 3 m C Długość rury 1 m Przewody obiegu solarnego muszą być prowadzone przez odpowiedni przepust dachowy (kształtkę wentylacyjną). 122 VIESMNN VITOSOL

123 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Typ dachówki Przekrój przewodu wentylacyjnego cm 2 Dachówka frankfurcka 32 Podwójne S 30 Dachówka typu Taunus 27 Dachówka typu Harzer Wskazówki dot. montażu izolacji cieplnej Przewidziane materiały termoizolacyjne muszą wytrzymać spodziewane temperatury robocze i być trwale zabezpieczone przed działaniem wilgoci. Niektórych wysoce wytrzymałych termicznie, otwartoporowych materiałów izolacyjnych nie da się niezawodnie chronić przed wilgocią w postaci kondensatu. Odporne na wysokie temperatury wersje zamkniętokomórkowych osłon izolacyjnych są z kolei wystarczająco odporne na działanie wilgoci, ale ich maksymalna temperatura obciążenia termicznego wynosi ok. 170 C. W obrębie orurowania przyłączeniowego na kolektorze mogą jednak występować temperatury do 200 C (kolektor płaski), a w przypadku rurowych kolektorów próżniowych jeszcze znacznie wyższe. Przy temperaturach powyżej 170 C materiał izolacyjny ulega zaskorupieniu. Strefa zaskorupienia ogranicza się jednak do kilku milimetrów bezpośrednio przy rurze. Takie przeciążenie występuje jedynie krótkotrwale i nie stanowi zagrożenia dla innych komponentów. Izolacja cieplna przewodów solarnych ułożonych na wolnym powietrzu musi być odporna na dziobanie przez ptaki i przegryzanie przez małe zwierzęta, a także na promieniowanie ultrafioletowe. Osłona izolacyjna zabezpieczająca przed przegryzaniem przez małe zwierzęta (np. oblachowanie) oferuje z reguły również wystarczającą ochronę przed promieniowaniem UV Wymiarowanie instalacji solarnej 13 Wszystkie wymiarowania zalecane w dalszej części tego opracowania odnoszą się do niemieckich warunków klimatycznych oraz typowych profili użytkowania w strefie mieszkalnej. Profile te zgromadzone zostały w programie obliczeniowym ESOP firmy Viessmann i odpowiadają w domu wielorodzinnym zaleceniom VDI W takich warunkach projektowana moc dla wszystkich wymienników ciepła wynosi 600 W/m 2. Jako maksymalny uzysk energii przez instalację solarną przyjmuje się ok. 4 kwh/(m 2 d). Wartość ta waha się w zależności od produktu i miejsca jego montażu. by możliwe było przyjęcie takiej ilości ciepła przez instalację, we wszystkich typowych założeniach projektowych należy przyjąć ok. 50 l pojemności podgrzewacza na każdy m 2 powierzchni czynnej absorbera. W odniesieniu do konkretnej instalacji stosunek ten może się zmieniać (w zależności od stopnia pokrycia zapotrzebowania na energię przez systemy solarne oraz profili użytkowych). W takim przypadku niezbędna jest symulacja instalacji. Niezależnie od zdolności wytwórczej nie można w odniesieniu do przekazywanej mocy przyłączać dowolnej liczby kolektorów do różnych podgrzewaczy. Moc przekazywana przez wewnętrzne wymienniki ciepła zależy od różnicy temperatur kolektora i podgrzewacza. VITOSOL VIESMNN 123

124 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) 20 B C D 20 B C D Różnica temperatur w K Powierzchnia kolektora w m² Różnica temperatur w K Powierzchnia kolektora w m² Vitosol 200-F, przepływ objętościowy 25 l/(h m 2 ) Vitosol 200-T, przepływ objętościowy 40 l/(h m 2 ) Vitocell 100-B, 300 l Powierzchnia wymiennika ciepła 1,5 m 2 B Vitocell-M/Vitocell-E, 750 l Powierzchnia wymiennika ciepła 1,8 m 2 C Vitocell 100-B, 500 l Powierzchnia wymiennika ciepła 1,9 m 2 D Vitocell-M/Vitocell-E, 950 l Powierzchnia wymiennika ciepła 2,1 m 2 Vitocell 100-B, 300 l Powierzchnia wymiennika ciepła 1,5 m 2 B Vitocell-M/Vitocell-E, 750 l Powierzchnia wymiennika ciepła 1,8 m 2 C Vitocell 100-B, 500 l Powierzchnia wymiennika ciepła 1,9 m 2 D Vitocell-M/Vitocell-E, 950 l Powierzchnia wymiennika ciepła 2,1 m 2 Instalacja do podgrzewu wody użytkowej Podgrzew wody użytkowej w domu jednorodzinnym można zrealizować albo za pomocą dwusystemowego, pojemnościowego podgrzewacza wody, albo za pomocą dwóch jednosystemowych, pojemnościowych podgrzewaczy wody (jako uzupełnianie osprzętu istniejących instalacji). Przykłady Więcej szczegółowych przykładów patrz podręcznik Przykłady instalacji. M 13 M Instalacja z dwusystemowym, pojemnościowym podgrzewaczem wody Instalacja z dwoma jednosystemowymi, pojemnościowymi podgrzewaczami wody Podstawę doboru instalacji solarnej do podgrzewu wody użytkowej stanowi wartość zapotrzebowania na ciepłą wodę użytkową. Pakiety firmy Viessmann projektowane są do pokrycia zapotrzebowania na energię przez systemy solarne w ok. 60%. Pojemność podgrzewacza musi być większa niż dzienne zapotrzebowanie na ciepłą wodę, przy uwzględnieniu pożądanej temperatury wody użytkowej. by uzyskać stopień pokrycia zapotrzebowania na energię przez systemy solarne na poziomie ok. 60%, instalacja kolektorowa musi być zwymiarowana w taki sposób, aby w słoneczny dzień (5 godzin pełnego nasłonecznienia) cała zawartość podgrzewacza mogła zostać podgrzana do minimum 60 C. Pozwala to na skompensowanie następnego dnia ze złym nasłonecznieniem. 124 VIESMNN VITOSOL

125 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Osoby Dzienne zapotrzebowanie na ciepłą wodę użytkową w litrach (60 C) Pojemność podgrzewacza w litrach Kolektor dwusystemowy jednosystemowy Liczba Vitosol-F SV/SH Pow. Vitosol-T x 3 m 2/ x 2 m / x 3 m 300 4/ /5 4 x 2 m /6 3 x 3 m 2 Dane w tabeli obowiązują w następujących warunkach: Skierowanie: poł.-zach., poł., poł.-wsch. Nachylenia dachu od 25 do 55º Instalacja do podgrzewu wody użytkowej i wspomagania ogrzewania pomieszczeń Hydraulicznie instalacje wspomagania ogrzewania pomieszczeń można rozbudować w bardzo prosty sposób przez zastosowanie podgrzewacza buforowego wody grzewczej, np. Vitocell 340-M lub Vitocell 360-M. lternatywnie można zastosować podgrzewacz buforowy wody grzewczej Vitocell 140-E lub 160-E w kombinacji z dwusystemowym, pojemnościowym podgrzewaczem wody lub modułem świeżej wody (patrz strona 104). Moduł ten wytwarza ciepłą wodę metodą przepływową i umożliwia osiągnięcie dużych prędkości przepływu. Ilość stojącej ciepłej wody użytkowej jest ograniczona do minimum. Dzięki systemowi ładowania warstwowego w podgrzewaczach Vitocell 360-M i Vitocell 160-E zasilanie zbiornika buforowego jest zoptymalizowane. Podgrzana energią słoneczną woda buforowa kierowana jest poprzez lancę bezpośrednio do górnej strefy zbiornika buforowego. Dzięki temu jest ona szybciej dostępna w systemie podgrzewania wody użytkowej. Przykłady Więcej szczegółowych przykładów patrz podręcznik Przykłady instalacji. M M Instalacja z podgrzewaczem buforowym wody grzewczej Vitocell-E i modułem świeżej wody Przy wymiarowaniu instalacji do podgrzewu wody użytkowej i wspomagania ogrzewania pomieszczeń należy uwzględnić roczny stopień wykorzystania całej instalacji grzewczej. Decydujące znaczenie ma przy tym zawsze zapotrzebowanie na ciepło w lecie. Składa się ono z zapotrzebowania na ciepło do podgrzewu wody użytkowej oraz do obsługi innych, zależnych od obiektu odbiorników. Do tego zapotrzebowania należy dostosować powierzchnię kolektora. Wyliczoną powierzchnię kolektora należy pomnożyć przez 2-2,5. Wynik określa zakres, w jakim powinna się zawierać powierzchnia kolektora do solarnego wspomagania ogrzewania. Dokładne ustalenie powierzchni odbywa się z uwzględnieniem parametrów budynku i projektu bezpiecznego eksploatacyjnie pola kolektorów. M M 13 Instalacja z podgrzewaczem buforowym wody grzewczej Vitocell-M VITOSOL VIESMNN 125

126 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) 100 C Zapotrzebowanie na c.w.u. D Uzysk energii słonecznej przy 5 m 2 powierzchni absorbera E Uzysk energii słonecznej przy 15 m 2 powierzchni absorbera 75 Zapotrzebowanie na energię w % Sty. Lut. Marz. Kwi. Maj Czer. Lip. Sie. Wrz. Paź. Lis. Gru. Zapotrzebowanie na ciepło dla pomieszczenia jednego domu (mniej więcej od roku budowy 1984) B Zapotrzebowanie na ciepło dla budynku niskoenergetycznego Osoby Dzienne zapotrzebowanie na ciepłą wodę użytkową w litrach (60 C) Pojemność zbiornika buforowego w litrach / Kolektor Liczba Vitosol-F 4 x SV 4 x SH 6 x SV 6 x SH Powierzchnia Vitosol-T 2 x 3 m 2 4 x 2 m 2 3 x 3 m 2 13 W przypadku budynków niskoenergetycznych (zapotrzebowanie na ciepło mniejsze niż 50 kwh/(m 2 a)) możliwe jest uzyskanie stopnia pokrycia zapotrzebowania na energię przez systemy solarne do 35% w stosunku do całkowitego zapotrzebowania na energię, łącznie z podgrzewem wody użytkowej. W przypadku budynków o dużym zapotrzebowaniu na energię stopień pokrycia jest mniejszy. Do dokładnego obliczenia można użyć programu obliczeniowego ESOP firmy Viessmann. Instalacja do podgrzewu wody w basenie wymiennik ciepła i kolektor Baseny otwarte Baseny otwarte w Europie Środkowej wykorzystywane są zazwyczaj w okresie od maja do września. Ich zużycie energii zależy w dużym stopniu od ilości wycieku, parowania, ubytku (do uzupełniania używa się wody zimnej) oraz strat ciepła powodowanych przez przegrody budowlane. Stosując nakrycie basenu można w znacznym stopniu zredukować parowanie, a co za tym idzie, wynikające z niego zużycie energii. Największy dopływ energii pochodzi bezpośrednio ze słońca, które świeci na powierzchnię basenu. Tym samym zbiornik ma naturalną temperaturę podstawową, która przedstawiona została na wykresie obok jako średnia temperatura zbiornika w okresie eksploatacji. Przy pomocy instalacji solarnej taki typowy wykres temperatury nie uległby zmianie. Wpływ słońca prowadzi do określonego wzrostu temperatury podstawowej. W zależności od stosunku powierzchni zbiornika do powierzchni absorbera, można osiągnąć zróżnicowany wzrost temperatury. 126 VIESMNN VITOSOL

127 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Średnia temperatura wody w zbio w C stycz. luty marz. kwiec. maj czerw. lip. sierp. wrz. paźdz. list. grudz. Podwyższenie temperatury przez kolektory Nieogrzewany basen otwarty Typowy wykres temperatur basenu otwartego (średnie wartości miesięczne) Lokalizacja: Würzburg Powierzchnia zbiornika: 40 m 2 Głębokość: 1,5 m Inne: chroniony i przykrywany na noc Poniższy wykres przedstawia średni wzrost temperatury w zależności od stosunku powierzchni absorbera do powierzchni zbiornika. Stosunek ten jest niezależny od typu kolektora z powodu relatywnie niewielkich temperatur kolektora oraz okresu wykorzystania (lato). Wskazówka Ponadto stosunek ten nie ulega zmianie, jeśli w basenie utrzymywana będzie dodatkowo wyższa temperatura bazowa przy pomocy konwencjonalnej instalacji grzewczej. Faza podgrzewu wody w basenie może wtedy zostać znacznie skrócona. Baseny kryte Temperatura wody w basenach krytych jest zazwyczaj wyższa niż w basenach otwartych i są one czynne cały rok. Jeśli przez cały rok ma być utrzymywana stała temperatura wody, baseny kryte muszą posiadać ogrzewanie dwusystemowe. by uniknąć błędów wymiarowania, należy zmierzyć zapotrzebowanie basenu na energię. W tym celu należy wyłączyć dogrzew na 48 godzin i dokonać pomiaru temperatur na początku i na końcu okresu pomiarowego. Na podstawie różnicy temperatur i pojemności basenu można obliczyć dzienne zapotrzebowanie na energię. W przypadku nowych basenów należy dokonać obliczenia zapotrzebowania na ciepło. W ciągu dnia w okresie letnim (brak zacienienia) instalacja kolektorowa pracująca w trybie podgrzewu wody w basenie w Europie Środkowej dostarcza średnio energię w wys. 4,5 kwh/m 2 powierzchni absorbera. Przykład obliczenia dla Vitosol 200-F Powierzchnia zbiornika: 36 m 2 Średnia głębokość zbiornika: 1,5 m Ilość wody w zbiorniku: 54 m 3 Strata temperatury w ciągu 2 dni: 2 K Dzienne zapotrzebowanie na energię: 54 m 3 1 K 1,16 (kwh/k m 3 ) = 62,6 kwh Powierzchnia kolektora: 62,6 kwh : 4,5 kwh/m 2 = 13,9 m 2 Wartość ta odpowiada 6 kolektorom. Do celu wstępnych obliczeń (szacunek kosztów) można przyjąć średnią stratę temperatury w wys. 1 K/dzień. Przy średniej głębokości basenu 1,5 m oznacza to utrzymanie temperatury bazowej przy zapotrzebowaniu na energię w wys. ok. 1,74 kwh/(d m 2 powierzchni zbiornika). Można tu przyjąć, że do obsługi 1 m 2 powierzchni zbiornika potrzeba ok. 0,4 m 2 powierzchni absorbera. W następujących warunkach nie wolno przekroczyć podanych w tabeli maks. wartości powierzchni absorbera: Projektowana moc 600 W/m 2 Różnica temperatur między wodą w basenie (zasilanie wymiennika ciepła) a powrotem do obiegu solarnego maks. 10 K Średni wzrost temperatury w K/d ,2 0,4 0,6 0,8 1,0 1,2 Stosunek powierzchni absorbera do powierzchnia zbiornika 13 Vitotrans 200, typ WTT nr katalog Maks. powierzchnia absorbera Vitosol możliwa m do przyłączenia VITOSOL VIESMNN 127

128 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) 13.5 Wymiarowanie przewodów rurowych Sposoby eksploatacji instalacji solarnej Przepływ objętościowy w polu kolektorów Instalacje kolektorowe mogą pracować z różnorodnymi właściwymi przepływami objętościowymi. Jednostką jest tu przepływ w l/(h m 2 ). Wielkością odniesienia jest powierzchnia absorbera. Przy jednakowej mocy kolektorów duży przepływ objętościowy oznacza niski rozrzut temperatur w obiegu kolektora, mały przepływ objętościowy natomiast duży rozrzut temperatur. Przy dużym rozrzucie temperatur wzrasta średnia temperatura kolektora, co oznacza, że współczynnik sprawności kolektorów spada. Przy niskich przepływach objętościowych istnieje za to mniejsze zapotrzebowanie na energię do zasilania pomp i można zaprojektować mniejsze przewody rurowe. Sposoby eksploatacji: Eksploatacja low-flow Eksploatacja z przepływami objętościowymi do ok. 30 l/(h m 2 ) Eksploatacja high-flow Eksploatacja z przepływami objętościowymi powyżej 30 l/(h m 2 ) Eksploatacja matched-flow Eksploatacja ze zmiennymi przepływami objętościowymi Wszystkie te rodzaje eksploatacji możliwe są w przypadku kolektorów firmy Viessmann. Zalecany przepływ objętościowy przy 100% mocy pompy: Kolektory płaskie Vitosol-F: 25 l/(h m 2 ) Rurowe kolektory próżniowe Vitosol 200-T, typ SD: 40 l/(h m 2 ) Vitosol 200-T, typ SP2 i Vitosol 300-T: 25 l/(h m 2 ) Wybór sposobu eksploatacji Właściwy przepływ objętościowy musi być na tyle duży, aby zagwarantowany był niezawodny i równomierny przepływ przez całe pole kolektorów. W instalacjach z regulatorem systemów solarnych firmy Viessmann przepływ objętościowy przy eksploatacji matched-flow ustawi się samoczynnie na optymalną wartość (w odniesieniu do aktualnej temperatury wody w podgrzewaczu i aktualnego promieniowania słonecznego). Instalacje jednopolowe z kolektorami Vitosol-F lub Vitosol 200-T, typ SP2 i Vitosol 300-T mogą bez problemu pracować nawet z połową właściwego przepływu objętościowego. W przypadku rurowych kolektorów próżniowych z przepływem bezpośrednim Vitosol 200-T, typ SD, gdzie poszczególne rury w kolektorze są ułożone równolegle, konieczny jest właściwy przepływ objętościowy na poziomie przynajmniej 40 l/(h m 2 ). Przy tym typie kolektora nie zaleca się eksploatacji matched-flow, ponieważ zagrożony byłby wówczas równomierny przepływ wewnętrzny przez kolektor. Przykład: Powierzchnia absorbera: 4,6 m 2 Wymagany przepływ objętościowy: 25 l/(h m 2 ) Z tego wynika: 115 l/h, czyli ok. 1,9 l/min Wartość tę można osiągnąć przy 100 % mocy pompy. Poprzez wybór stopnia mocy pompy można dokonać regulacji precyzyjnej. Pozytywny efekt energii pierwotnej zostanie stracony, jeśli wymagany przepływ przez kolektor osiągnięty zostanie przez większy spadek ciśnienia (= wyższe zużycie prądu). Należy wybrać stopień pompy, który znajduje się ponad wymaganą wartością. Wtedy regulator automatycznie redukuje przepływ objętościowy za pomocą zmniejszonej dostawy prądu do pompy obiegu solarnego. Przykłady instalacji (przyłącze hydrauliczne) Vitosol-F, typ SV i SH Przy projektowaniu pól kolektorów należy uwzględnić ich odpowietrzanie (patrz rozdział Odpowietrzanie na stronie 137). Sposób eksploatacji high-flow przyłączenie jednostronne Czujnik temperatury cieczy w kolektorze na zasilaniu 10 Czujnik temperatury cieczy w kolektorze na zasilaniu Sposób eksploatacji high-flow przyłączenie naprzemienne 12 Czujnik temperatury cieczy w kolektorze na zasilaniu 128 VIESMNN VITOSOL

129 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Czujnik temperatury cieczy w kolektorze na zasilaniu Sposób eksploatacji low-flow przyłączenie jednostronne Sposób eksploatacji low-flow przyłączenie naprzemienne 8 10 Czujnik temperatury cieczy w kolektorze na zasilaniu Czujnik temperatury cieczy w kolektorze na zasilaniu Przykłady instalacji (przyłącze hydrauliczne) Vitosol 200-T, typ SD Przy projektowaniu pól kolektorów należy uwzględnić ich odpowietrzanie (patrz rozdział Odpowietrzanie na stronie 137). Wskazówka Powierzchnia kolektorów do maks. 15 m 2 może zostać połączona szeregowo w jedno pole kolektorów. Vitosol 200-T (poz. leżąca na dachu płaskim) Przyłączenie jednostronne od lewej (wariant preferowany) 15 m² 13 Czujnik temperatury cieczy w kolektorze na zasilaniu Przyłączenie naprzemienne 15 m² Czujnik temperatury cieczy w kolektorze na zasilaniu VITOSOL VIESMNN 129

130 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Vitosol 200-T (dach pochyły, dach płaski w poz. stojącej) Jednostronne przyłączenie od dołu (wariant preferowany) 2 i więcej pól kolektorów 1 pole kolektora Czujnik temperatury cieczy w kolektorze na zasilaniu Przyłączenie dwustronne (przepływ poprzeczny) Przy takim przyłączeniu konieczna jest aktywacja funkcji Rozruch przekaźnika na regulatorze Vitosolic 200 (patrz rozdział Funkcje w części Regulatory systemów solarnych ). Czujnik temperatury cieczy w kolektorze na zasilaniu 2 i więcej pól kolektora ( 4 m 2 ) Przy takim przyłączeniu konieczna jest aktywacja funkcji Rozruch przekaźnika na regulatorze Vitosolic 200 (patrz rozdział Funkcje w części Regulatory systemów solarnych ). Czujnik temperatury cieczy w kolektorze na zasilaniu 13 Przy takim przyłączeniu konieczna jest aktywacja funkcji Rozruch przekaźnika na regulatorze Vitosolic 200 (patrz rozdział Funkcje w części Regulatory systemów solarnych ). Czujnik temperatury cieczy w kolektorze na zasilaniu Przykłady instalacji (przyłącze hydrauliczne) Vitosol 200-T, typ SP2 Przy projektowaniu pól kolektorów należy uwzględnić ich odpowietrzanie (patrz rozdział Odpowietrzanie na stronie 137). 130 VIESMNN VITOSOL

131 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Wskazówka Powierzchnia kolektorów do maks. 15 m 2 może zostać połączona szeregowo w jedno pole kolektorów. Vitosol 200-T (poz. leżąca na dachu płaskim) Przyłączenie od lewej (wariant preferowany) 15 m² Czujnik temperatury cieczy w kolektorze na zasilaniu Przyłączenie od prawej 15 m² Czujnik temperatury cieczy w kolektorze na zasilaniu Czujnik temperatury cieczy w kolektorze na zasilaniu Vitosol 200-T (dach pochyły, dach płaski w poz. stojącej) Jednostronne przyłączenie od dołu (wariant preferowany) 1 pole kolektora 6 m 2 25 l/(h m 2 ) 3 m 2 45 l/(h m 2 ) 2 m 2 65 l/(h m 2 ) 2 i więcej pól kolektora ( 4 m 2 ) 13 Przy takim przyłączeniu konieczna jest aktywacja funkcji Rozruch przekaźnika na regulatorze Vitosolic 200 (patrz rozdział Funkcje w części Regulatory systemów solarnych ). Czujnik temperatury cieczy w kolektorze na zasilaniu W przypadku tej instalacji należy zagwarantować następujące minimalne przepływy objętościowe w (cząstkowym) polu kolektorów: 4 m 2 35 l/(h m 2 ) 5 m 2 30 l/(h m 2 ) Przy takim przyłączeniu konieczna jest aktywacja funkcji Rozruch przekaźnika na regulatorze Vitosolic 200 (patrz rozdział Funkcje w części Regulatory systemów solarnych ). Czujnik temperatury cieczy w kolektorze na zasilaniu VITOSOL VIESMNN 131

132 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Przykłady instalacji (przyłącze hydrauliczne) Vitosol 300-T Przy projektowaniu pól kolektorów należy uwzględnić ich odpowietrzanie (patrz rozdział Odpowietrzanie na stronie 137). Wskazówka Powierzchnia kolektorów do maks. 15 m 2 może zostać połączona w jedno pole kolektorów. Przyłączenie od lewej (wariant preferowany) 15 m² 15 m² Czujnik temperatury cieczy w kolektorze na zasilaniu Czujnik temperatury cieczy w kolektorze na zasilaniu Przyłączenie od prawej Czujnik temperatury cieczy w kolektorze na zasilaniu 13 Opór przepływu instalacji solarnej Właściwy przepływ objętościowy instalacji kolektorowej determinowany jest przez typ kolektorów oraz planowany sposób eksploatacji pola kolektorów. Od sposobu połączenia kolektorów zależy opór przepływu pola kolektorów. Całkowity przepływ objętościowy instalacji solarnej uzyskuje się przez pomnożenie właściwego przepływu objętościowego przez powierzchnię absorbera. Przyjmując wymaganą prędkość przepływu w zakresie od 0,4 do 0,7 m/s (patrz strona 134), można określić wymiar przewodów rurowych. Po wyznaczeniu wymiaru przewodów rurowych należy obliczyć opór przepływu przewodu rurowego (w mbar/m). Zewnętrzne wymienniki ciepła wymagają dodatkowych obliczeń i nie powinny przekraczać oporu przepływu 100 mbar. W przypadku wewnętrznych, gładkorurowych wymienników ciepła strata ciśnienia jest o wiele mniejsza, a w przypadku instalacji solarnych o powierzchni kolektorów do 20 m 2 można ją w ogóle pominąć. W obliczeniach uwzględniane są również opory przepływu innych komponentów obiegu solarnego. Można je znaleźć w dokumentacji technicznej tych komponentów. Przy obliczaniu oporu przepływu należy uwzględnić fakt, że czynnik grzewczy ma inną lepkość niż czysta woda. Właściwości hydrauliczne zrównują się, im bardziej wzrasta temperatura czynników. Przy niskich temperaturach (bliskich temperaturze zamarzania) wysoka lepkość czynnika grzewczego może powodować, że moc pompy musi być o około 50% wyższa niż w przypadku czystej wody. Powyżej temperatury czynnika ok. 50 C (eksploatacja regulacyjna instalacji solarnych) różnica lepkości jest już bardzo mała. 132 VIESMNN VITOSOL

133 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Opór przepływu przewodów zasilania i powrotnego po stronie solarnej 1 m długości rury elastycznej ze stali nierdzewnej DN 16, w odniesieniu Opór przepływu Vitosol 200-T, typ SD do wody, odpowiada Tyfocor LS w temp. ok. 60 C W odniesieniu do wody, odpowiada Tyfocor LS w temp. ok. 60 C ,0 5,0 B Opór przepływu w mbar/m Strumień przepływu w l/min Opór przepływu Vitosol-F, typ SV i SH W odniesieniu do wody, odpowiada Tyfocor LS w temp. ok. 60 C Opór przepływu w mbar 3,0 2,0 1,5 1,0 0, Strumień przepływu [l/h] m 2 B 3 m Opory przepływu w mbar , Strumień przepływu w l/min 13 VITOSOL VIESMNN 133

134 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Opór przepływu Vitosol 200-T, typ SP2 i Vitosol 300-T W odniesieniu do wody, odpowiada Tyfocor LS w temp. ok. 60 C 200 B Opór przepływu w mbar Strumień przepływu [l/h] 13 2 m 2 B 3 m 2 Prędkość przepływu i opór przepływu Prędkość przepływu by utrzymać opór przepływu przez orurowanie instalacji solarnej na możliwie niskim poziomie, prędkość przepływu w przewodzie miedzianym nie może przekraczać 1 m/s. Zgodnie z VDI zalecamy prędkości przepływu w zakresie od 0,4 do 0,7 m/s. Przy takich prędkościach opór przepływu utrzymuje się w zakresie od 1 do 2,5 mbar/m długości rury. Powietrze, które gromadzi się w kolektorze, musi zostać odprowadzone przez przewód zasilający instalacji solarnej do odpowietrznika. Do instalacji kolektorów zaleca się wymiarowanie rur, tak jak w przypadku standardowej instalacji grzewczej, według przepływu objętościowego i prędkości przepływu (patrz poniższa tabela). W zależności od przepływu objętościowego i rozmiaru rur można uzyskać różne prędkości przepływu. Wskazówka Wyższa prędkość przepływu zwiększa opór przepływu, a znacznie niższa utrudnia odpowietrzanie. Przepływ objętościowy (całkowita powierzchnia kolektora) Prędkość przepływu w m/s Rozmiar rur l/h l/min DN10 DN13 DN16 DN20 DN25 DN32 DN40 Wymiary 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1,5 35 x 1,5 42 x 1, ,08 0, ,50 0,53 0, ,92 0,62 0,37 0, ,33 0,70 0,42 0,28 0, VIESMNN VITOSOL

135 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Przepływ objętościowy (całkowita powierzchnia kolektora) Prędkość przepływu w m/s Rozmiar rur l/h l/min DN10 DN13 DN16 DN20 DN25 DN32 DN40 Wymiary 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1,5 35 x 1,5 42 x 1, ,17 0,88 0,52 0,35 0, ,00 1,05 0,63 0,41 0, ,83 0,73 0,48 0,31 0, ,67 0,84 0,55 0,35 0,23 0,13 0, ,50 0,94 0,62 0,40 0,25 0,14 0, ,33 0,69 0,44 0,28 0,16 0, ,00 0,83 0,53 0,34 0,19 0, ,67 0,97 0,62 0,40 0,22 0, ,33 0,71 0,45 0,25 0, ,00 0,80 0,51 0,28 0, ,67 0,57 0,31 0, ,00 0,85 0,47 0, ,33 1,13 0,63 0, , , ,00 0,94 0,70 Zalecany rozmiar rur Opór przepływu przewodów rurowych Dla mieszanek wodno-glikolowych przy temperaturach powyżej 50 C. Przepływ objętościowy Opór przepływu na 1 m długości rury (wraz z armaturą) w mbar/m (całkowita powierzchnia kolektora) Rozmiar rur l/h DN10 DN13 DN16 DN20 DN25 Wymiary 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1, , , , , ,4 4, ,4 5, ,6 6,6 2, ,8 7,3 2, ,0 3, ,4 3, ,8 4, ,2 5, ,8 5,6 2, ,4 6,2 2, ,2 6,8 2, ,0 7,4 2, ,0 8,2 2, ,8 3, ,6 3, ,4 3, ,6 3, , , , ,0 1, ,4 1, ,8 2, ,0 2, ,4 2, ,8 2, ,2 2, ,6 2,6 13 VITOSOL VIESMNN 135

136 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Przepływ objętościowy Opór przepływu na 1 m długości rury (wraz z armaturą) w mbar/m (całkowita powierzchnia kolektora) Rozmiar rur l/h DN10 DN13 DN16 DN20 DN25 Wymiary 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1, ,0 2, ,4 2, ,8 3, ,2 3, ,6 3,4 Obszar prędkości przepływu w zakresie 0,4-0,7 m/s Projektowanie pompy obiegowej Jeżeli natężenie przepływu i spadek ciśnienia całej instalacji solarnej są znane, to możliwe jest wybranie pompy na podstawie jej charakterystyki. Najlepiej nadają się pompy kilkustopniowe, które można dostosować do instalacji poprzez przełączenie lub zmianę obrotów na regulatorze Vitosolic (patrz rozdział Regulatory systemów solarnych, punkt Funkcje ). by ułatwić montaż oraz wybór pompy i urządzeń z zakresu techniki bezpieczeństwa, firma Viessmann dostarcza oraz osobne solarne odgałęzienie pompowe. Opis i dane techniczne, patrz rozdział Instalacyjne wyposażenie dodatkowe. Wskazówka Rozdzielacz Solar-Divicon i solarne odgałęzienie pompowe nie są przystosowane do bezpośredniego kontaktu z wodą w basenie kąpielowym. lternatywnie można też zastosować zestawy pompowe z pompami wysokiej wydajności (patrz Rozdzielacze obiegu solarnego w cenniku Vitoset). 13 Powierzchnia absorbera w m 2 Właściwy przepływ objętościowy w l/(h m 2 ) Eksploatacja Eksploatacja high-flow low- flow Przepływ objętościowy w l/min 2 0,83 1,00 1,17 1,33 1,67 2,00 2,67 3 1,25 1,50 1,75 2,00 2,50 3,00 4,00 4 1,67 2,00 2,33 2,67 3,33 4,00 5,33 5 2,08 2,50 2,92 3,33 4,17 5,00 6,67 6 2,50 3,00 3,50 4,00 5,00 6,00 8,00 7 2,92 3,50 4,08 4,67 5,83 7,00 9,33 8 3,33 4,00 4,67 5,33 6,67 8,00 10,67 9 3,75 4,50 5,25 6,00 7,50 9,00 12, ,17 5,00 5,83 6,67 8,33 10,00 13, ,00 6,60 7,00 8,00 10,00 12,00 16, ,83 7,00 8,17 9,33 11,67 14,00 18, ,67 8,00 9,33 10,67 13,33 16,00 21, ,50 9,00 10,50 12,00 15,00 18,00 24, ,33 10,00 11,67 13,33 16,67 20,00 26, ,42 12,50 14,58 16,67 20,83 25,00 33, ,50 15,00 17,50 20,00 25,00 30, ,58 17,50 20,42 23,33 29,17 35, ,67 20,00 23,33 26,67 33, ,83 25,00 29,17 33, ,00 30,00 35, ,17 35, ,33 Zastosowanie typu PS10 lub P10 przy dyspozycyjnej wysokości tłoczenia 150 mbar ( 1,5 m) Zastosowanie typu PS20 lub P20 przy dyspozycyjnej wysokości tłoczenia 260 mbar ( 2,6 m) Wskazówka dotycząca instalacji solarnych z Vitosolic Pompy o poborze mocy większym niż 190 W w połączeniu z regulatorem systemów solarnych Vitosolic muszą być przyłączane poprzez dodatkowy przekaźnik (udostępniany przez inwestora). 136 VIESMNN VITOSOL

137 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Odpowietrzanie W zagrożonych działaniem pary, wysoko położonych punktach instalacji lub w przypadku central grzewczych na poddaszu mogą być stosowane tylko naczynia powietrzne z odpowietrznikami ręcznymi, wymagające regularnego odpowietrzania manualnego przede wszystkim po napełnieniu instalacji. Właściwe odpowietrzanie obiegu solarnego jest warunkiem koniecznym bezusterkowej i efektywnej eksploatacji instalacji solarnej. Powietrze w obiegu solarnym generuje hałas i utrudnia niezawodny przepływ czynnika przez kolektory lub poszczególne pola kolektorów. Ponadto prowadzi do przyspieszonego utleniania organicznych czynników grzewczych (np. popularnych mieszanek wodno-glikolowych). W przypadku budowy i przyłączania większych pól kolektorów odpowietrzanie całej instalacji można zoptymalizować poprzez zgromadzenie przewodów zasilających nad kolektorami. Dzięki temu pęcherze powietrza w poszczególnych kolektorach nie doprowadzą do problemów z przepływem w połączonych równolegle polach cząstkowych. W przypadku instalacji sięgających wyżej niż 25 m ponad urządzenie odpowietrzające pęcherze powietrza, które tworzą się w kolektorach, są likwidowane wskutek dużego wzrostu ciśnienia. W takich przypadkach zalecamy stosowanie próżniowych urządzeń odgazowujących. Do usuwania powietrza z obiegu solarnego stosuje się odpowietrzniki. Odpowietrznik ręczny Odpowietrznik automatyczny Odpowietrznik szybki Separator powietrza Ponieważ instalacje solarne z czynnikiem grzewczym muszą być odpowietrzane dłużej niż takie, które są wypełnione wodą, zalecamy stosowanie w nich odpowietrzników automatycznych. Budowa i dane techniczne odpowietrzników patrz rozdział Instalacyjne wyposażenie dodatkowe. Odpowietrzniki instalowane są w łatwo dostępnym miejscu pomieszczenia technicznego w przewodzie zasilającym instalacji solarnej przed wejściem do wymiennika ciepła. P 13 Odpowietrznik VITOSOL VIESMNN 137

138 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) 13.6 Wyposażenie techniczno-zabezpieczające Stagnacja w instalacjach solarnych Wszystkie techniczne urządzenia zabezpieczające w instalacji solarnej muszą być zaprojektowane na wypadek stagnacji. Jeśli podczas promieniowania na pole kolektorów nie jest już możliwy odbiór ciepła w systemie, następuje wyłączenie pompy obiegu solarnego i instalacja solarna przechodzi w fazę stagnacji. Nie da się wykluczyć także dłuższych okresów przestoju instalacji, spowodowanych np. uszkodzeniami lub niewłaściwą obsługą. Powoduje to wzrost temperatury, aż do osiągnięcia maksymalnej temperatury kolektora. Zysk i strata energetyczna są wówczas równe. W kolektorach uzyskuje się temperatury przekraczające punkt wrzenia czynnika grzewczego. W związku z tym instalacje solarne muszą być wykonane zgodnie z obowiązującymi zasadami i posiadać własne zabezpieczenie. Bezpieczeństwo własne oznacza: Stagnacja nie może spowodować żadnych uszkodzeń instalacji solarnej. W czasie stagnacji instalacja solarna nie może stanowić zagrożenia. Po zakończeniu fazy stagnacji instalacja solarna powinna włączyć się automatycznie. Kolektory i przewody rurowe muszą być przystosowane do temperatur przewidywanych w przypadku stagnacji. W odniesieniu do stagnacji korzystne jest niskie ciśnienie w instalacji: w kolektorze wystarczające jest nadciśnienie 1 bar (przy napełnianiu czynnikiem grzewczym i temperaturze czynnika grzewczego wynoszącej ok. 20 C). Wielkością decydującą przy planowaniu utrzymania ciśnienia i urządzeń zabezpieczających jest wydajność produkcji pary (DPL). Określa ona wydajność pola kolektora, który podczas stagnacji oddaje do przewodów rurowych parę. Na maksymalną wydajność produkcji pary wpływa sposób opróżniania kolektorów i pola. W zależności od typu kolektora i połączenia hydraulicznego należy liczyć się z różną wydajnością produkcji pary (patrz poniższy rysunek). Wskazówka W przypadku rurowych kolektorów próżniowych typu Heatpipe (rura cieplna) można liczyć na wydajność produkcji pary na poziomie 100 W/m 2 niezależnie od pozycji montażowej. Długości przewodów rurowych, w których znajduje się para w trybie stagnacji (zasięg pary), oblicza się na podstawie równowagi pomiędzy wydajnością produkcji pary pola kolektora i strat ciepła w przewodzie rurowym. Dla straty mocy w orurowaniu obiegu solarnego, wykonanego z rur miedzianych, zaizolowanego w 100% typowym materiałem dostępnym w handlu, przyjmuje się następujące wartości praktyczne: Wymiary Strata ciepła w W/m 12 x 1/15 x 1/18 x x 1/28 x 1,5 30 Zasięg pary mniejszy niż długości przewodów rurowych w obiegu solarnym (zasilanie i powrót) pomiędzy kolektorem a naczyniem zbiorczym: W przypadku stagnacji para nie dotrze do naczynia zbiorczego. Podczas projektowania naczynia zbiorczego należy uwzględnić objętość wypieraną (pole kolektora i przewód rurowy napełniony parą). Zasięg pary większy niż długości przewodów rurowych w obiegu solarnym (zasilanie i powrót) pomiędzy kolektorem a naczyniem zbiorczym: Planowanie odcinka chłodzenia (element chłodzący) do ochrony membrany naczynia zbiorczego przed przeciążeniem termicznym (patrz poniższe rysunki). Na tym odcinku chłodzenia następuje ponowna kondensacja pary co powoduje obniżenie temperatury czynnika grzewczego, przekształconego w ten sposób do postaci ciekłej, do wartości poniżej 70 C. B 13 Kolektor płaski bez zbiornika na ciecz DPL = 60 W/m 2 B Kolektor płaski ze zbiornikiem na ciecz DPL = 100 W/m VIESMNN VITOSOL

139 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Naczynie zbiorcze i element chłodzący na powrocie Para może się rozprzestrzeniać na zasilaniu i powrocie. Naczynie zbiorcze i element chłodzący na zasilaniu Para może się rozprzestrzeniać tylko na zasilaniu. C B P D C B P D E Kolektor B Zawór bezpieczeństwa C Zestaw pompowy Solar-Divicon D Element chłodzący E Naczynie zbiorcze Wymagana moc chłodzenia resztkowego wyznaczana jest na podstawie różnicy między wydajnością produkcji pary pola kolektorów a straconą mocą cieplną przewodów rurowych do punktu przyłączenia naczynia zbiorczego i elementu chłodzącego. E W przypadku elementu chłodzącego stosuje się typowe, dostępne na rynku grzejniki, których moc określana jest przy 115 K. W celu łatwiejszego zrozumienia, w programie podano moc grzewczą przy 75/65 C. Wskazówka Do obliczania wydajności chłodzenia resztkowego i projektowania elementu chłodzącego pod adresem dostępny jest program SOLSEC. Program oferuje trzy propozycje: przewód rurowy o odpowiedniej długości bez izolacji w odgałęzieniu do naczynia zbiorczego naczynie schładzające o odpowiedniej wielkości w odniesieniu do mocy chłodzenia prawidłowo zwymiarowany stagnacyjny element chłodzący Wskazówka Z powodu spodziewanej wysokiej temperatury na powierzchni stagnacyjne elementy chłodzące Viessmann (patrz strona 104) posiadają jako zabezpieczenie przed bezpośrednim kontaktem płytę, przez którą nie przepływa czynnik. W przypadku stosowania typowych, dostępnych w handlu grzejników należy przewidzieć zabezpieczenie przed kontaktem i wykonać szczelne dyfuzyjnie przyłącza. Wszystkie elementy muszą wytrzymywać temperatury do 180 C. Dane techniczne Moc przy 75/65 C w W Moc chłodzenia w przypadku stagnacji w W Pojemność w l Stagnacyjny element chłodzący Typ Typ Naczynie schładzające Naczynie zbiorcze Budowa, sposób działania i dane techniczne naczynia zbiorczego patrz rozdział Instalacyjne wyposażenie dodatkowe. Po określeniu zasięgu pary i uwzględnieniu elementów chłodzących do ewentualnego zastosowania można dokonać obliczeń dot. naczynia zbiorczego. Wymaganą pojemność ustala się na podstawie następujących czynników: Rozszerzanie płynnego czynnika grzewczego Przestrzeń wodna Oczekiwana objętość pary przy uwzględnieniu statycznej wysokości instalacji Ciśnienie wstępne V nzb = (V kol + V drura + V e + V fv ) Df V nzb V kol V drura Pojemność znamionowa naczynia zbiorczego w litrach Pojemność kolektorów w l Pojemność przewodów rurowych zasilanych parą w litrach (określona na podstawie zasięgu pary i pojemności przewodów rurowych na 1 m długości rury) VITOSOL VIESMNN 139

140 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) V e V fv Df Wzrost objętości płynnego czynnika grzewczego w litrach V e = V a β V a Pojemność instalacji (pojemność kolektorów, wymiennika ciepła i przewodów rurowych) β Wielkość rozszerzenia β = 0,13 dla czynnika grzewczego Viessmann od 20 do 120ºC Pojemność naczynia zbiorczego w l (4 % pojemności instalacji, min. 3 l) Współczynnik ciśnienia (p e + 1) : (p e p o ) p e Maks. ciśnienie w instalacji przy zaworze bezpieczeństwa w barach (90% ciśnienia zadziałania zaworu bezpieczeństwa) p o Ciśnienie wstępne instalacji p o = 1 bar + 0,1 bar/m wysokości statycznej Przy określaniu objętości pary w przewodach rurowych należy uwzględnić objętość na 1 m rury. Vitotrans 200, typ WTT nr katalog Pojemność l Rura z miedzi wymiary ,5 35 1,5 42 x 1,5 DN10 DN13 DN16 DN20 DN25 DN32 DN40 Pojemność l/m rury 0,079 0,133 0,201 0,314 0,491 0,804 1,195 Rura elastycznaze stali wymiary DN 16 nierdzewnej Pojemność l/m rury 0,25 Zawartość płynu w wymienionych niżej elementach patrz odpowiedni rozdział Dane techniczne : Kolektory Rozdzielacz Solar-Divicon i solarne odgałęzienie pompowe Pojemnościowy podgrzewacz wody i buforowy podgrzewacz wody grzewczej Wskazówka Wielkość naczynia zbiorczego musi zostać sprawdzona przez inwestora. Wybór naczynia zbiorczego Dane w poniższych tabelach są wartościami orientacyjnymi. Umożliwiają szybką ocenę na potrzeby planowania i kalkulacji. Konieczna jest weryfikacja obliczeniowa. Wybór dotyczy hydrauliki systemowej ze zbiornikiem na ciecz (patrz strona 138) oraz zastosowania zaworu bezpieczeństwa 6 bar VIESMNN VITOSOL

141 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Vitosol-F, typ SV Powierzchnia absorbera w m 2 Wysokość statyczna w m Poj. instalacji w l Zalecana poj. naczynia zbiorczego w l 2,3 5 22, , ,2 4,6 5 24,7 25 Rura bez izolacji 2 m 10 27, ,0 6,9 5 28,5 40 Typ ,6 Rura bez izolacji 0,6 m 15 32,9 9,2 5 30,3 40 Typ , ,7 11,5 5 32,2 40 Typ , ,1 13,8 5 34, , , ,1 5 35, , , ,4 5 37, , ,6 Zalecany element chłodzący (patrz strona 104) Vitosol-F, typ SH Powierzchnia absorbera w m 2 Wysokość statyczna w m Poj. instalacji w l Zalecana poj. naczynia zbiorczego w l 2,3 5 22, , ,8 4,6 5 26,0 40 Rura bez izolacji 2 m 10 28, ,3 6,9 5 30,5 40 Typ ,5 Rura bez izolacji 0,6 m 15 34,8 50 9,2 5 32,9 40 Typ , , ,5 5 35,4 50 Typ , , ,8 5 37, , ,8 16,1 5 40, , ,3 18,4 5 42, , ,8 Zalecany element chłodzący (patrz strona 104) 13 VITOSOL VIESMNN 141

142 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Vitosol 200-T, typ SD Powierzchnia absorbera w m 2 Wysokość statyczna w m Poj. instalacji w l Zalecana poj. naczynia zbiorczego w l ,1 25 Rura bez izolacji 1,5 m 10 28, , ,2 40 Typ , , ,8 40 Typ , , ,4 40 Typ , ,2 80 Rura bez izolacji 1,3 m ,6 50 Typ , , , , ,7 2 x , , ,5 2 x ,0 80 Typ ,5 Typ ,9 2 x ,4 80 Typ ,7 2 x ,1 2 x 80 Typ ,0 80 Typ ,0 2 x ,1 2 x 80 Typ ,6 2 x 50 Typ ,0 2 x ,7 Zalecany element chłodzący (patrz strona 104) VIESMNN VITOSOL

143 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) Vitosol 200-T, typ SP2 i Vitosol 300-T Powierzchnia absorbera w m 2 Wysokość statyczna w m Poj. instalacji w l Zalecana poj. naczynia zbiorczego w l Zalecany element chłodzący (patrz strona 104) , , , , , , ,3 25 Rura bez izolacji 1,5 m 10 23, , ,0 25 Typ , , ,6 25 Typ , , ,8 40 Typ , , ,4 40 Typ , , ,0 40 Typ , ,8 80 Rura bez izolacji 1,2 m ,2 40 Typ , , , , , , , ,7 80 Zawór bezpieczeństwa Poprzez zawór bezpieczeństwa następuje spuszczenie czynnika grzewczego z instalacji solarnej w przypadku, gdy przekroczone zostanie maks. dopuszczalne ciśnienie w instalacji (6 bar). Ciśnienie zadziałania zaworu bezpieczeństwa to wg normy DIN 3320 maks. ciśnienie w instalacji +10%. Zawór bezpieczeństwa winien być zaprojektowany według norm EN i 12977, dostosowany do mocy cieplnej kolektorów i zdolny do odprowadzenia ich maksymalnej mocy, wynoszącej 900 W/m 2. Powierzchnia absorbera w m 2 Rozmiar zaworu (wielkość przekroju króćca wlotu) DN Zabezpieczający ogranicznik temperatury Regulatory systemów solarnych Vitosolic 100 i 200 są wyposażone w elektroniczne ograniczenie temperatury. Zabezpieczający ogranicznik temperatury w podgrzewaczu wody jest wymagany, jeśli na m 2 powierzchni absorbera przypada mniej niż 40 litrów pojemności zbiornika podgrzewacza. Zapobiega to powstawaniu temperatur wyższych niż 95ºC w podgrzewaczu. Przewody wyrzutowe i odpływowe muszą mieć wylot w otwartych zbiornikach, które mogą zgromadzić przynajmniej całkowitą pojemność kolektorów. Można stosować tylko takie zawory bezpieczeństwa, które przystosowane są do maks. 6 bar ciśnienia i 120 ºC temperatury oraz oznakowane literami S (solarny) w oznaczeniu podzespołu. Wskazówka Rozdzielacz Solar-Divicon wyposażony jest w zawór bezpieczeństwa dla maks. 6 bar i 120 ºC. Przykład: 3 kolektory płaskie Vitosol-F, powierzchnia absorbera 7 m 2 Pojemnościowy podgrzewacz wody o poj. 300 l 300 : 7 = 42,8 l/m 2, tzn. zabezpieczający ogranicznik temperatury nie jest wymagany. 13 VITOSOL VIESMNN 143

144 Wskazówki projektowe i eksploatacyjne (ciąg dalszy) 13.7 Funkcja dodatkowa podgrzewu ciepłej wody użytkowej Zgodnie z rozporządzeniem Niemieckiego Związku Specjalistów ds. Gazu i Wody (DVGW) W 551 całą zawartość wody w dużych instalacjach należy utrzymywać w temperaturze min. 60ºC i raz dziennie podgrzewać stopnie podgrzewu wstępnego do temperatury 60ºC. Instalacje o pojemności podgrzewacza przekraczającej 400 l wraz ze stopniami podgrzewu wstępnego Instalacje z pojemnością przewodów większą niż 3 l od podgrzewacza pojemnościowego do punktu poboru Zalecamy podgrzew w późnych godzinach popołudniowych. Dzięki temu można zagwarantować, że woda w dolnej części podgrzewacza lub w stopniu podgrzewu wstępnego będzie na skutek spodziewanych poborów (wieczorem i następnego dnia rano) ponownie zimna i będzie mogła być ogrzana z wykorzystaniem energii słonecznej. Wskazówka Taki sposób podgrzewu jest zalecany w domach jedno- lub dwurodzinnych, nie jest jednak wymagany Dodanie cyrkulacji i termostatyczny automat mieszający Dla sprawnego działania instalacji solarnej ważne jest, aby w pojemnościowym podgrzewaczu wody były do dyspozycji strefy z zimną wodą, gotową do przyjęcia energii słonecznej. Strefy te nie mogą być w żadnym wypadku osiągane poprzez przewód powrotny cyrkulacji. Dlatego należy wykorzystać przyłącze cyrkulacji w pojemnościowym podgrzewaczu wody (patrz poniższy rysunek). Ciepła woda użytkowa o temperaturze powyżej 60ºC może powodować oparzenia. by ograniczyć temperaturę wody do 60 C, należy zainstalować urządzenie mieszające, np. mieszacz termostatyczny (patrz strona 105). Po przekroczeniu górnej granicy ustawionej temperatury maksymalnej automat miesza ciepłą wodę z zimną w przypadku poboru. Jeśli mieszacz termostatyczny jest stosowany w połączeniu z przewodem cyrkulacyjnym, to konieczny jest przewód obejściowy pomiędzy wejściem cyrkulacji na pojemnościowym podgrzewaczu wody a wejściem zimnej wody na mieszaczu. W celu uniknięcia nieprawidłowej cyrkulacji należy zaplanować instalację zaworów zwrotnych (patrz poniższy rysunek). C Zawór zwrotny klapowy D Przewód powrotny cyrkulacji w lecie Przewód wymagany w celu uniknięcia nadmiernej temperatury w lecie. E Przewód powrotny cyrkulacji w zimie Maks. temperatura na zasilaniu 60 C. F Dopływ do termostatycznego automatu mieszającego Jak najkrótszy przewód, ponieważ w zimie nie przepływa przez niego czynnik. B C C D C 13 F E Pompa cyrkulacyjna B Termostatyczny automat mieszający 144 VIESMNN VITOSOL
