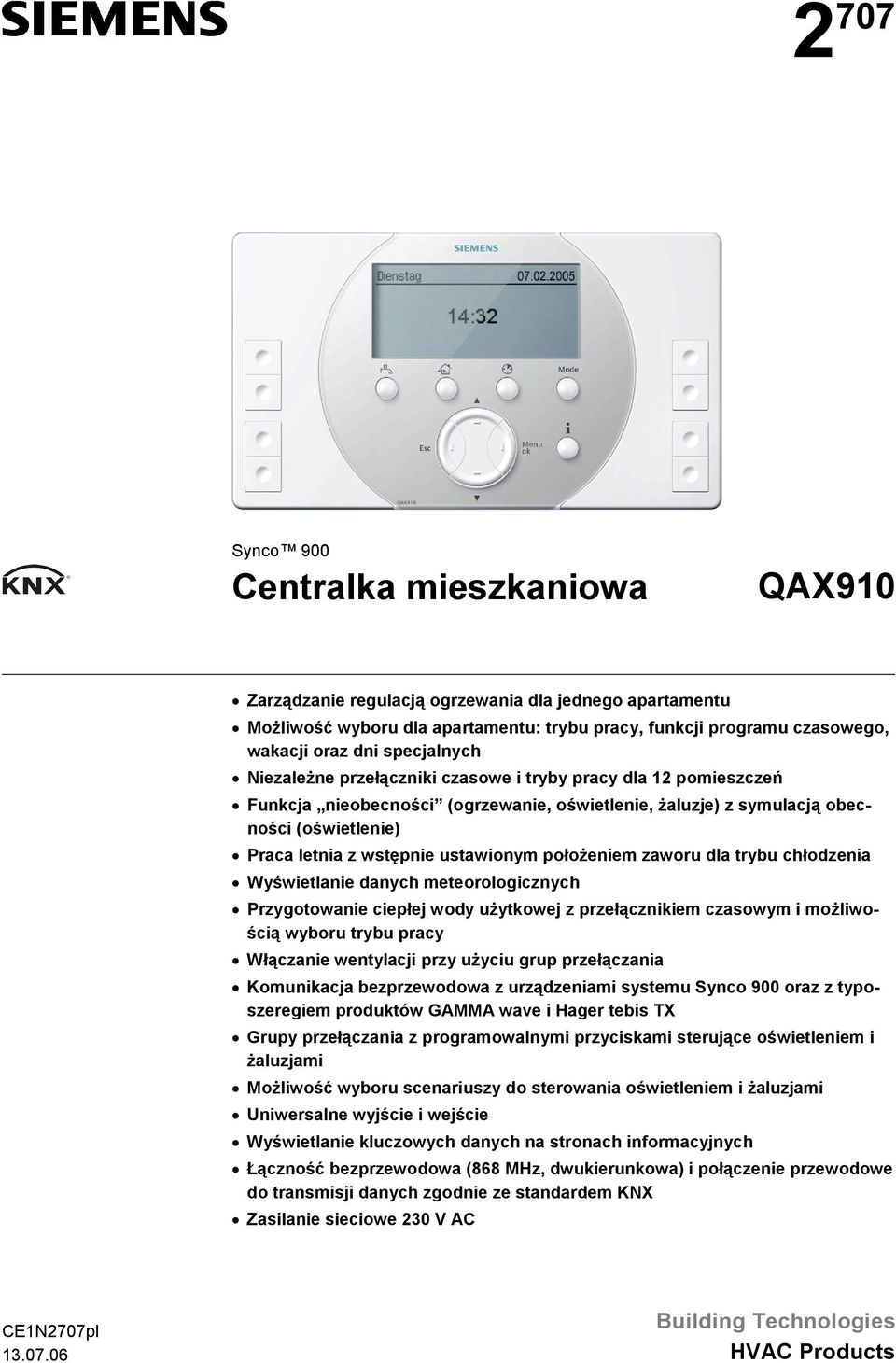

1 2 707 Synco 900 Centralka mieszkaniowa QAX910 Zarządzanie regulacją ogrzewania dla jednego apartamentu Możliwość wyboru dla apartamentu: trybu pracy, funkcji programu czasowego, wakacji oraz dni specjalnych Niezależne przełączniki czasowe i tryby pracy dla 12 pomieszczeń Funkcja nieobecności (ogrzewanie, oświetlenie, żaluzje) z symulacją obecności (oświetlenie) Praca letnia z wstępnie ustawionym położeniem zaworu dla trybu chłodzenia Wyświetlanie danych meteorologicznych Przygotowanie ciepłej wody użytkowej z przełącznikiem czasowym i możliwością wyboru trybu pracy Włączanie wentylacji przy użyciu grup przełączania Komunikacja bezprzewodowa z urządzeniami systemu Synco 900 oraz z typoszeregiem produktów GAMMA wave i Hager tebis X Grupy przełączania z programowalnymi przyciskami sterujące oświetleniem i żaluzjami Możliwość wyboru scenariuszy do sterowania oświetleniem i żaluzjami Uniwersalne wyjście i wejście Wyświetlanie kluczowych danych na stronach informacyjnych Łączność bezprzewodowa (868 MHz, dwukierunkowa) i połączenie przewodowe do transmisji danych zgodnie ze standardem KNX Zasilanie sieciowe 230 V AC C1N2707pl uilding echnologies HVAC Products

2 Zastosowanie Zarządzanie regulacją ogrzewania dla jednego apartamentu. Odbieranie sygnałów zapotrzebowania na ciepło z poszczególnych pomieszczeń. Generowanie sygnału zapotrzebowania na ciepło i przesyłanie do źródła ciepła poprzez magistralę przewodową, przekaźniki zapotrzebowania cieplnego lub wyjście V DC do regulatorów obiegu grzewczego RRV912. Centralka mieszkaniowa jest przeznaczona do stosowania w instalacjach grzewczych z centralnym rozdzielaczem (np. ogrzewanie podłogowe) i grzejnikami w układzie zdecentralizowanym. Regulacja obiegów grzewczych z wykorzystaniem regulatorów RRV912 / RRV918 i siłowników regulacyjnych zaworów grzejnikowych SSA955 Sterowanie pompą apartamentu poprzez uniwersalne wyjście przekaźnikowe Sterowanie pompą c.w.u. / zaworem rozdzielającym poprzez uniwersalne wyjście przekaźnikowe. Odczyt temperatury c.w.u. poprzez wejście uniwersalne. Monitorowanie kontaktronów drzwiowych i okiennych oraz detektorów dymu. Sterowanie oświetleniem i żaluzjami poprzez programowalne przyciski, przełączniki czasowe i zdarzenia. Symulacja obecności w mieszkaniu poprzez losowe włączanie oświetlenia. Generowanie, zapisywanie i odtwarzanie scenariuszy Wyświetlanie zmian temperatury zewnętrznej i ciśnienia atmosferycznego z ostatnich 24 godzin z wykorzystaniem czujnika meteo QAC910. Wyświetlanie trendu pogodowego (słonecznie, pochmurno, deszczowo). Urządzenia współpracujące Centralka mieszkaniowa może być stosowana z wymienionymi niżej urządzeniami systemu Synco 900 wykorzystującymi komunikację radiową, a także urządzeniami innych producentów z komunikacją bezprzewodową KNX: Opis urządzenia Oznaczenie typu Karta katalogowa Zadajnik pomieszczeniowy QAW910 N2703 Czujnik temperatury w pomieszczeniu QAA910 N2701 Czujnik meteo QAC910 N2702 Regulator obiegu grzewczego RRV912 N2705 Regulator obiegu grzewczego RRV918 N2706 Siłownik regulacyjny zaworu grzejnikowego SSA955 N2700 Powielacz radiowy RF910 N2704 Detektor dymu DLA reflex z alarmem zadymienia GAMMA wave Siemens Kontaktrony drzwiowe i okienne AP260 GAMMA wave Siemens Urządzenia sterujące oświetleniem i żaluzjami GAMMA wave Siemens Urządzenia sterujące oświetleniem i żaluzjami tebis X Funk Hager Centralka mieszkaniowa może być stosowana także z urządzeniami Synco 700 wykorzystującymi łączność przewodową: Moduły uniwersalne systemu Synco 700 RM S3110 Centrala komunikacyjna OZW771 OZW775 N3117 N5663 Narzędzie serwisowe OCI700.1 N5655 2/14

3 Patrz także karta katalogowa N2100 (Przegląd urządzeń) z zestawieniem zaworów grzejnikowych, głowic termostatycznych, siłowników i wyposażenia dodatkowego. Dodatkowe urządzenia z komunikacją KNX P1 mogą być integrowane poprzez wykorzystanie trybu S-Mode. Zamawianie Przy zamawianiu należy podać ilość, nazwę oraz oznaczenie typu urządzenia. Dostawa Oznaczenie typu do zamówienia Centralka mieszkaniowa dostarczana jest z instrukcją obsługi, instrukcją montażu i uruchomienia oraz elementami montażowymi. Centralka mieszkaniowa oraz jej dokumentacja dostępne są w następujących wersjach językowych: Polski QAX910-PL Niemiecki QAX910-D Angielski QAX910-N Francuski QAX910-FR Włoski QAX910-I Hiszpański QAX910-S Holenderski QAX910-NL Duński QAX910-DA Szwedzki QAX910-SV Funkcje Funkcja podstawowa Zapotrzebowanie na ciepło Zadajnik / czujnik pomieszczeniowy Równoległe działanie regulatorów obiegu grzewczego Równoległe działanie siłowników zaworów grzejnikowych Centralka mieszkaniowa zarządza ogrzewaniem i przygotowaniem c.w.u. w apartamencie składającym się z maksymalnie 12 pomieszczeń. Umożliwia ona także sterowanie urządzeniami uruchamiającymi oświetlenie i żaluzje oraz monitorowanie kontaktronów drzwiowych, okiennych i detektorów dymu.centralka QAX910 służy także jako panel operatorski i wyświetlacz dla apartamentu. Centralka mieszkaniowa generuje sygnał zapotrzebowania na ciepło w oparciu o sygnały obciążenia cieplego odebrane z poszczególnych pomieszczeń i wysyła go do regulatora źródła ciepła. Sygnał zapotrzebowania na ciepło może być dostarczony poprzez uniwersalne wyjście przekaźnikowe (wyjście przełączające) lub poprzez wyjście ciągłe V DC regulatora obiegu grzewczego RRV912. Gdy do danego pomieszczenia został przypisany zadajnik pomieszczeniowy i jeden lub dwa czujniki temperatury w pomieszczeniu, centralka mieszkaniowa oblicza wartość średnią i wykorzystuje ją do regulacji temperatury pomieszczenia. Do jednego pomieszczenia można przypisać kilka obiegów grzewczych podłączonych do regulatora obiegu grzewczego RRV912 / RRV918. Obiegi będą działać równolegle. W takim przypadku, pierwszy kanał realizuje regulację temperatury w pomieszczeniu i jednocześnie steruje pozostałymi kanałami przypisanymi do pomieszczenia. Do jednego pomieszczenia można przypisać łącznie do 6 siłowników regulacyjnych zaworów grzejnikowych SSA955. Siłowniki te będą działać równolegle. W takim przypadku, pierwszy siłownik (regulator wiodący) realizuje regulację temperatury w pomieszczeniu i jednocześnie steruje drogą radiową pozostałymi siłownikami przypisanymi do tego pomieszczenia (regulatory nadążne). 3/14

4 Regulacja strefowa Pompa apartamentu Funkcja odkamieniania Praca letnia Sytuacja pogodowa Kilka obiegów grzewczych podłączonych do wspólnego rozdzielacza może być wspólnie sterowanych jako strefa. Zawór strefowy (3-drogowy) jest sterowany na podstawie temperatury w pomieszczeniu mierzonej przez zadajnik pomieszczeniowy zainstalowany w pomieszczeniu referencyjnym i/lub przez czujnik temperatury. Centralka mieszkaniowa zapewnia zwalnianie pompy apartamentu. Pompa może być połączona do wewnętrznego wyjścia przekaźnikowego lub do wyjścia przekaźnikowego jednego z regulatorów obiegu grzewczego RRV912 / RRV918. Centralka mieszkaniowa QAX910 może włączać funkcje odkamieniania w regularnych odstępach czasu. Jej celem jest zapobieganie blokowaniu się grzybków zaworów i wirników pomp, które może wystąpić na skutek dłuższych okresów ich wyłączenia. Funkcja odkamieniania zapewnia, że siłowniki zaworów ustawią zawory w położeniu pełnego otwarcia, a następnie pełnego zamknięcia, natomiast pompy zostaną włączone na krótki okres czasu. Godzinę uruchomienia funkcji odkamieniania oraz częstotliwość jej realizacji można nastawić. Funkcja odkamieniania działa lokalnie lub na elementy instalacji podłączone do regulatorów obiegu grzewczego RRV912 / RRV918, a także na bezprzewodowe siłowniki regulacyjne zaworów grzejnikowych SSA955. ryb pracy letniej włączany jest przez centralkę mieszkaniową. Przełączenie pracę letnią może być zrealizowane następująco: Ręcznie w wyznaczonym dniu i zgodnie z tłumioną temperaturą zewnętrzną, poprzez cyfrowe wejście lub poprzez aktywne przełączenia na tryb chłodzenia. Po przełączeniu na pracę letnią, zawory obiegu grzewczego podłączone do regulatora obiegu grzewczego RRV912 / RRV918 i siłowniki regulacyjne zaworów grzejnikowych SSA955 zostaną ustawione we wstępnie wybranym położeniu. Centralka mieszkaniowa odbiera wartości temperatury zewnętrznej i ciśnienia atmosferycznego z czujnika meteo. Aktualnie zmierzone wartości ciśnienia atmosferycznego i temperatury zewnętrznej, a także trend zmian ciśnienia atmosferycznego, mogą być wyświetlone na wykresie. Wykres ten pokazuje zmiany ciśnienia atmosferycznego w ciągu ostatnich kilku godzin w postaci strzałki. Ponadto, na podstawie zmian ciśnienia atmosferycznego i ciśnienie bezwzględnego ustalany jest trend pogodowy (słonecznie, pochmurno, deszczowo), który także wyświetlany jest na wykresie. Przebieg temperatury zewnętrznej i ciśnienia atmosferycznego z ostatnich 24 godzin można przywołać i wyświetlić na dwóch stronach informacyjnych. Ładowanie c.w.u. / regulacja c.w.u. Kontaktrony drzwiowe i okienne Centralka mieszkaniowa QAX910 steruje ciepłą wodą użytkową za pomocą specjalnego przełącznika czasowego c.w.u. Przygotowanie c.w.u. jest włączane lub wyłączane na podstawie wartości temperatury zmierzonej lokalnym czujnikiem temperatury c.w.u. lub czujnikiem podłączonym do regulatora RRV912 / RRV918. Sygnał ładowania c.w.u. lub przełączenia trybu pracy jest dostarczany poprzez wewnętrzne wyjście przekaźnikowe lub poprzez wyjście przekaźnikowe regulatora obiegu grzewczego RRV912 / RRV918. Ładowanie c.w.u. może się odbywać przez zawór rozdzielający / pompę ładującą i/lub elektryczny podgrzewacz zanurzeniowy. Centralka mieszkaniowa monitoruje kontaktrony drzwiowe i okienne podłączone do systemu. Otwarcie styku drzwiowego lub okiennego może być wykorzystane do włączenia grupy przełączania (sterowane zdarzeniami). Jeśli w tym samym czasie włączona jest funkcja nieobecności, to system może włączyć alarm. 4/14

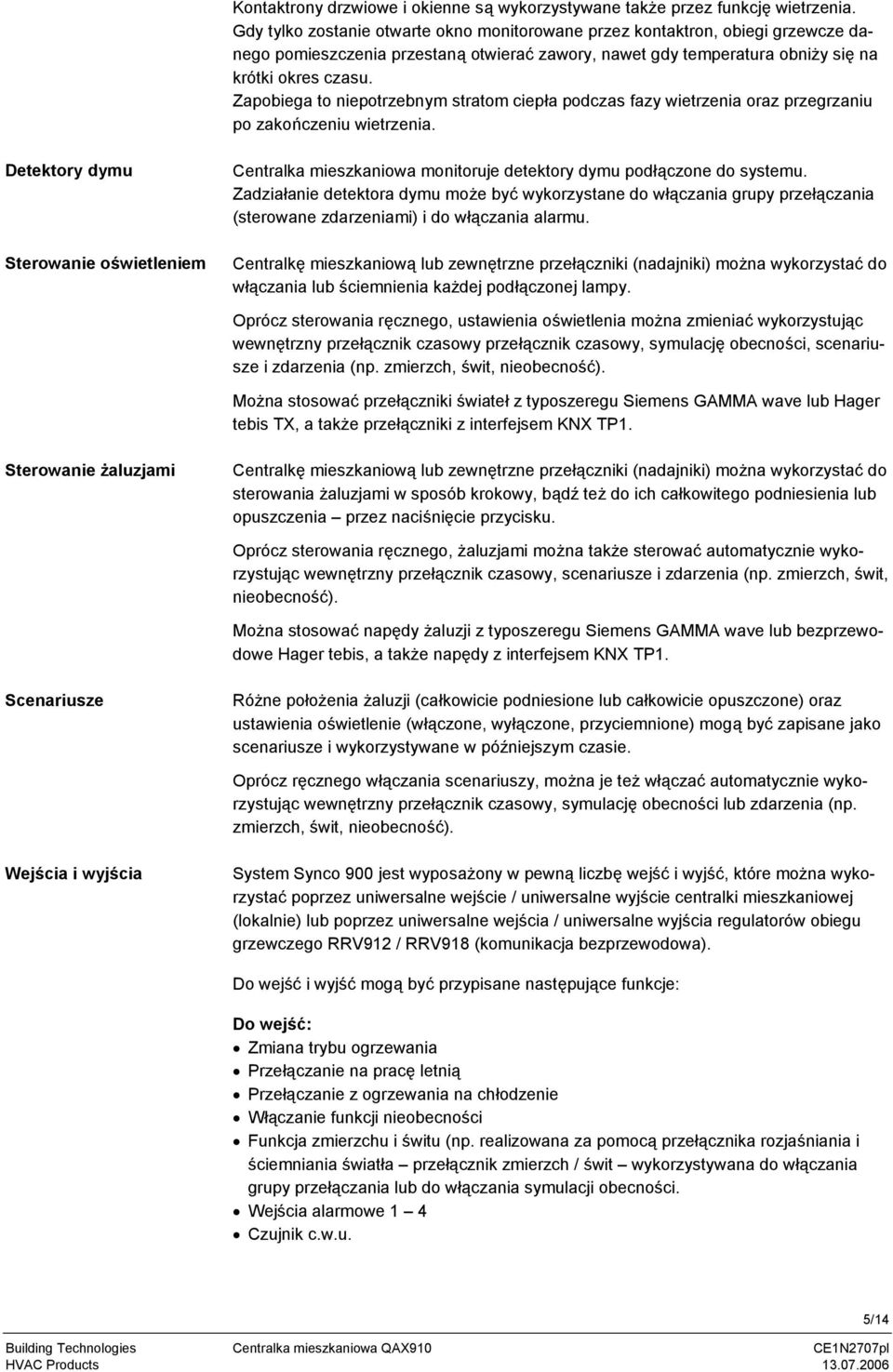

5 Kontaktrony drzwiowe i okienne są wykorzystywane także przez funkcję wietrzenia. Gdy tylko zostanie otwarte okno monitorowane przez kontaktron, obiegi grzewcze danego pomieszczenia przestaną otwierać zawory, nawet gdy temperatura obniży się na krótki okres czasu. Zapobiega to niepotrzebnym stratom ciepła podczas fazy wietrzenia oraz przegrzaniu po zakończeniu wietrzenia. Detektory dymu Sterowanie oświetleniem Centralka mieszkaniowa monitoruje detektory dymu podłączone do systemu. Zadziałanie detektora dymu może być wykorzystane do włączania grupy przełączania (sterowane zdarzeniami) i do włączania alarmu. Centralkę mieszkaniową lub zewnętrzne przełączniki (nadajniki) można wykorzystać do włączania lub ściemnienia każdej podłączonej lampy. Oprócz sterowania ręcznego, ustawienia oświetlenia można zmieniać wykorzystując wewnętrzny przełącznik czasowy przełącznik czasowy, symulację obecności, scenariusze i zdarzenia (np. zmierzch, świt, nieobecność). Można stosować przełączniki świateł z typoszeregu Siemens GAMMA wave lub Hager tebis X, a także przełączniki z interfejsem KNX P1. Sterowanie żaluzjami Centralkę mieszkaniową lub zewnętrzne przełączniki (nadajniki) można wykorzystać do sterowania żaluzjami w sposób krokowy, bądź też do ich całkowitego podniesienia lub opuszczenia przez naciśnięcie przycisku. Oprócz sterowania ręcznego, żaluzjami można także sterować automatycznie wykorzystując wewnętrzny przełącznik czasowy, scenariusze i zdarzenia (np. zmierzch, świt, nieobecność). Można stosować napędy żaluzji z typoszeregu Siemens GAMMA wave lub bezprzewodowe Hager tebis, a także napędy z interfejsem KNX P1. Scenariusze Różne położenia żaluzji (całkowicie podniesione lub całkowicie opuszczone) oraz ustawienia oświetlenie (włączone, wyłączone, przyciemnione) mogą być zapisane jako scenariusze i wykorzystywane w późniejszym czasie. Oprócz ręcznego włączania scenariuszy, można je też włączać automatycznie wykorzystując wewnętrzny przełącznik czasowy, symulację obecności lub zdarzenia (np. zmierzch, świt, nieobecność). Wejścia i wyjścia System Synco 900 jest wyposażony w pewną liczbę wejść i wyjść, które można wykorzystać poprzez uniwersalne wejście / uniwersalne wyjście centralki mieszkaniowej (lokalnie) lub poprzez uniwersalne wejścia / uniwersalne wyjścia regulatorów obiegu grzewczego RRV912 / RRV918 (komunikacja bezprzewodowa). Do wejść i wyjść mogą być przypisane następujące funkcje: Do wejść: Zmiana trybu ogrzewania Przełączanie na pracę letnią Przełączanie z ogrzewania na chłodzenie Włączanie funkcji nieobecności Funkcja zmierzchu i świtu (np. realizowana za pomocą przełącznika rozjaśniania i ściemniania światła przełącznik zmierzch / świt wykorzystywana do włączania grupy przełączania lub do włączania symulacji obecności. Wejścia alarmowe 1 4 Czujnik c.w.u. 5/14

6 Do wyjść: Wysyłanie sygnału zapotrzebowania na ciepło (przełączanie) Wysyłanie sygnału zapotrzebowania na ciepło V DC (możliwe tylko z RRV912) Włączanie i wyłączanie pompy apartamentu Wysyłanie sygnału przełączenia na pracę letnią Wyjście stanu (zał / wył) do sygnalizacji zdarzeń, które można zdefiniować Wyjście stanu okna (zał / wył) do sygnalizacji otwartych okien Pompa ładująca c.w.u. / zawór rozdzielający c.w.u. lektryczny podgrzewacz zanurzeniowy Przekaźniki grup przełączania 1 8 Wyjścia alarmowe 1 i 2 Wejścia i wyjścia alarmu / błędu Komunikacja Interfejs serwisowy Nawiązanie łączności bezprzewodowej Wyświetlanie połączeń bezprzewodowych est połączenia Monitorowanie urządzeń Awaria łączności radiowej Centralka mieszkaniowa posiada 4 wejścia i 2 wyjścia alarmowe, które mogą być wykorzystane poprzez uniwersalne wejście / wyjście centralki QAX910 (lokalnie) lub poprzez uniwersalne wejścia / wyjścia regulatorów obiegu grzewczego RRV912 / RRV918 (komunikacja bezprzewodowa). Awarie zewnętrznych komponentów systemu, jak na przykład sygnał awarii przełącznika poziomu w zbiorniku oleju, mogą być przesyłane do centralki mieszkaniowej przez wejścia alarmowe. Wewnętrzne błędy systemowe mogą być wysyłane do zewnętrznych komponentów systemu poprzez wyjścia alarmowe. Centralka mieszkaniowa może komunikować się z innymi elementami systemu poprzez magistralę bezprzewodową (KNX RF) lub magistralę przewodową (KNX P1). Narzędzie serwisowe OCI700 można podłączyć do interfejsu serwisowego (złącze RJ45), zlokalizowanego w spodniej części obudowy centralki mieszkaniowej. Poszczególne radiowe urządzenia systemu podłączane są do centralki mieszkaniowej przez wybranie pomieszczenia / grupy przełączającej / funkcji, do której nowe urządzenie powinno być przypisane, a następnie przez naciśnięcie przycisku połączenia lub przycisku wielofunkcyjnego na odpowiednim urządzeniu systemu. Do podłączenia do centralki urządzenia z typoszeregu Hager tebis RF (radiowego) wymagany jest konfigurator X100 (dostarczany przez firmę Hager). W celu sprawdzenia połączeń, dla każdego pomieszczenia można wyświetlić listę wszystkich urządzeń. Ponadto, dostępne są listy urządzeń z detektorami dymu, czujnikami meteo, przekaźnikami grup przełączania oraz wejściami i wyjściami alarmowymi. Za pomocą przycisku połączenia lub przycisku wielofunkcyjnego można uruchomić test połączenia centralki mieszkaniowej z poszczególnymi urządzeniami. ezbłędny wynik wykonanego testu centralka sygnalizuje sygnałem akustycznym i wizualnym. Połączone urządzenia radiowe są monitorowane z określonym interwałem czasowym. W przypadku zerwania łączności radiowej z urządzeniem, centralka wyświetla komunikat błędu. Jeśli łączność radiowa pomiędzy centralką mieszkaniową i sterowanymi komponentami systemu zostanie przerwana, to realizacja funkcji sterowania nie będzie możliwa. W takiej sytuacji, położenia siłowników podłączonych do regulatorów obiegu grzewczego RRV912 / RRV918 zostają utrzymane i można je zmienić tylko ręcznie. Wykorzystując wbudowany czujnik temperatury, siłowniki regulacyjne zaworów grzejnikowych SSA955 będą kontynuować realizację funkcji regulacyjnych, utrzymując temperaturę w pomieszczeniu na poziomie wartości zadanej 21 C. Po przywróceniu łączności radiowej, elementy systemu wznowią normalną pracę. 6/14

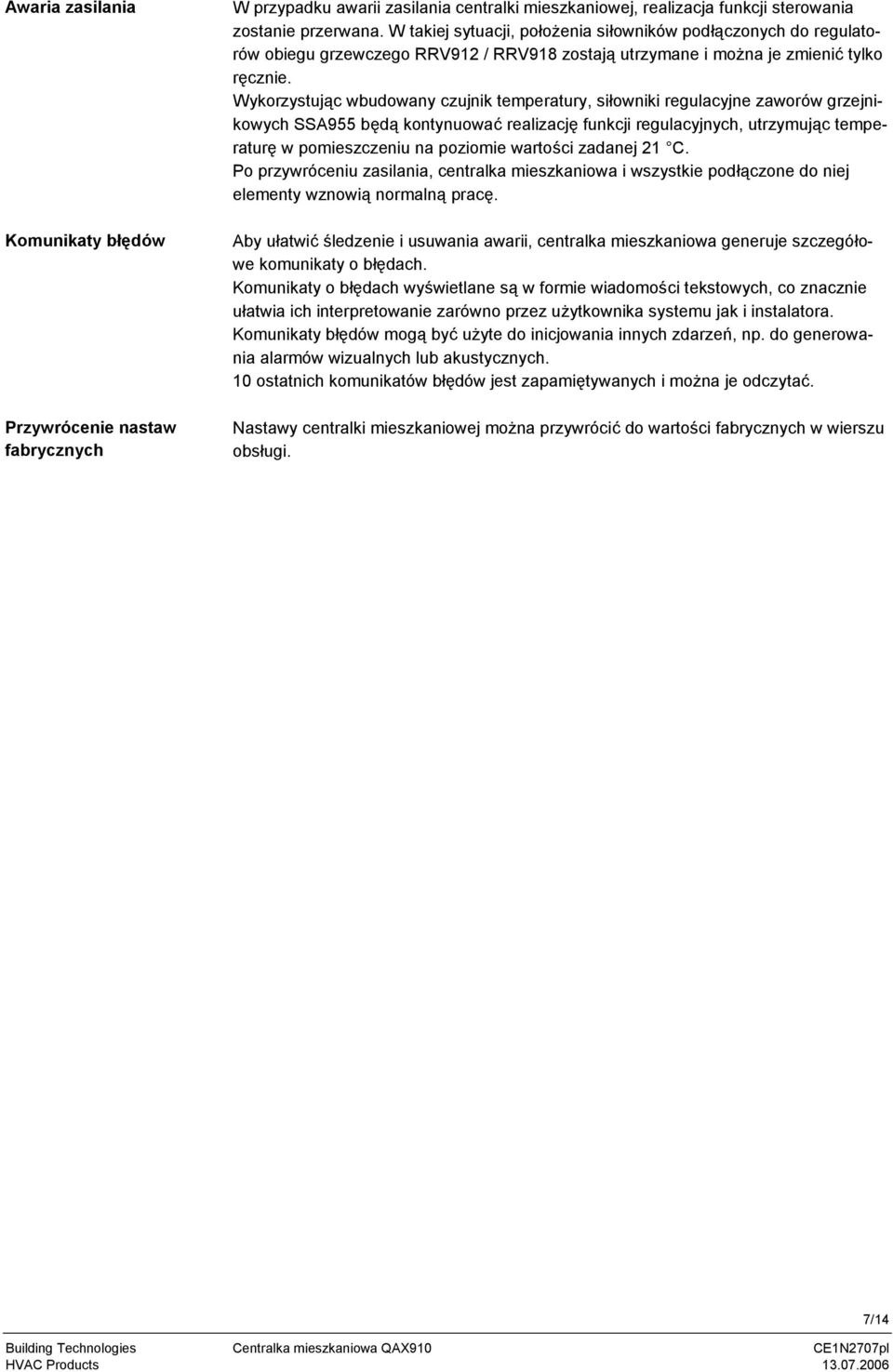

7 Awaria zasilania Komunikaty błędów Przywrócenie nastaw fabrycznych W przypadku awarii zasilania centralki mieszkaniowej, realizacja funkcji sterowania zostanie przerwana. W takiej sytuacji, położenia siłowników podłączonych do regulatorów obiegu grzewczego RRV912 / RRV918 zostają utrzymane i można je zmienić tylko ręcznie. Wykorzystując wbudowany czujnik temperatury, siłowniki regulacyjne zaworów grzejnikowych SSA955 będą kontynuować realizację funkcji regulacyjnych, utrzymując temperaturę w pomieszczeniu na poziomie wartości zadanej 21 C. Po przywróceniu zasilania, centralka mieszkaniowa i wszystkie podłączone do niej elementy wznowią normalną pracę. Aby ułatwić śledzenie i usuwania awarii, centralka mieszkaniowa generuje szczegółowe komunikaty o błędach. Komunikaty o błędach wyświetlane są w formie wiadomości tekstowych, co znacznie ułatwia ich interpretowanie zarówno przez użytkownika systemu jak i instalatora. Komunikaty błędów mogą być użyte do inicjowania innych zdarzeń, np. do generowania alarmów wizualnych lub akustycznych. 10 ostatnich komunikatów błędów jest zapamiętywanych i można je odczytać. Nastawy centralki mieszkaniowej można przywrócić do wartości fabrycznych w wierszu obsługi. 7/14

8 Przykłady zastosowań Regulacja temperatury w pomieszczeniu oraz regulacja c.w.u. z pompą ładującą K M2 M1 2707H03 M1 M2 Pompa apartamentu Pompa ładująca c.w.u. Obieg grzewczy Zadajnik pomieszczeniowy i/lub czujnik temperatury w pomieszczeniu K Zawór obiegu grzewczego (przelotowy) lub siłownik regulacyjny zaworu grzejnikowego Czujnik c.w.u. lektryczny podgrzewacz zanurzeniowy Regulacja temperatury w pomieszczeniu oraz regulacja c.w.u. z zaworem rozdzielającym K M1 M2 2707H04 M1 M2 Pompa apartamentu Zawór rozdzielający c.w.u. Obieg grzewczy Zadajnik pomieszczeniowy i/lub czujnik temperatury w pomieszczeniu K Zawór obiegu grzewczego (przelotowy) lub siłownik regulacyjny zaworu grzejnikowego Czujnik c.w.u. lektryczny podgrzewacz zanurzeniowy Regulacja strefowa oraz regulacja c.w.u. z elektrycznym podgrzewaczem zanurzeniowym K 2707H06 Obieg grzewczy Zadajnik pomieszczeniowy i/lub czujnik temperatury w pomieszczeniu Zawór strefowy (3-drogowy) K Czujnik c.w.u. lektryczny podgrzewacz zanurzeniowy 8/14

9 lementy obsługowe i wyświetlacz Funkcje elementów obsługowych Przycisk CWU Do wybierania trybu pracy c.w.u. (Automatyczny / Normalny / Zredukowany / Zabezpieczenie) i do ręcznego włączenia jednorazowego ładowania c.w.u. (dłuższe naciśnięcie przycisku). Przycisk nieobecności (przyjście / wyjście) Do włączania wybranych scenariuszy nieobecności (ogrzewanie, sterowanie oświetleniem i żaluzjami, funkcje monitorujące) lub do powrotu do trybu obecności. Przycisk timer dla apartamentu Do ustawiania i włączania funkcji timer dla wybranych pomieszczeń. Podczas okresu aktywności tej funkcji, temperatura utrzymywana jest na poziomie wartości zadanej Komfort. Przycisk trybu pracy ogrzewania Do wybierania trybu pracy ogrzewania (Automatyczny, Komfort, Prekomfort, konomiczny, Zabezpieczenie). Przycisk Info Do przewijania stron informacyjnych i do wyświetlania tekstu pomocy na temat poszczególnych poleceń menu. Przycisk strzałka w górę Do poruszania się w górę po strukturze menu, do przewijania wstecz stron informacyjnych i do zwiększania wartości podczas ich nastawiania. Przycisk strzałka w dół Do poruszania się w dół po strukturze menu, do przewijania do przodu stron informacyjnych i do zmniejszania wartości podczas ich nastawiania. Przycisk sc Do poruszania się po strukturze menu (powrót do wyższego poziomu menu), wyjścia z menu głównego i do przerwania wprowadzania wartości. Przycisk Menu / ok Do przywołania menu głównego, do przejścia do niższego poziomu menu oraz do zatwierdzania (akceptacji) wprowadzanych wartości. Pary uniwersalnych przycisków programowanych 1-4 Do włączania funkcji grup przełączania (np. włączanie lub przyciemnianie oświetlenia) zdefiniowanych podczas uruchomienia lub do przywołania na wyświetlaczu predefiniowanych stron informacyjnych. 9/14

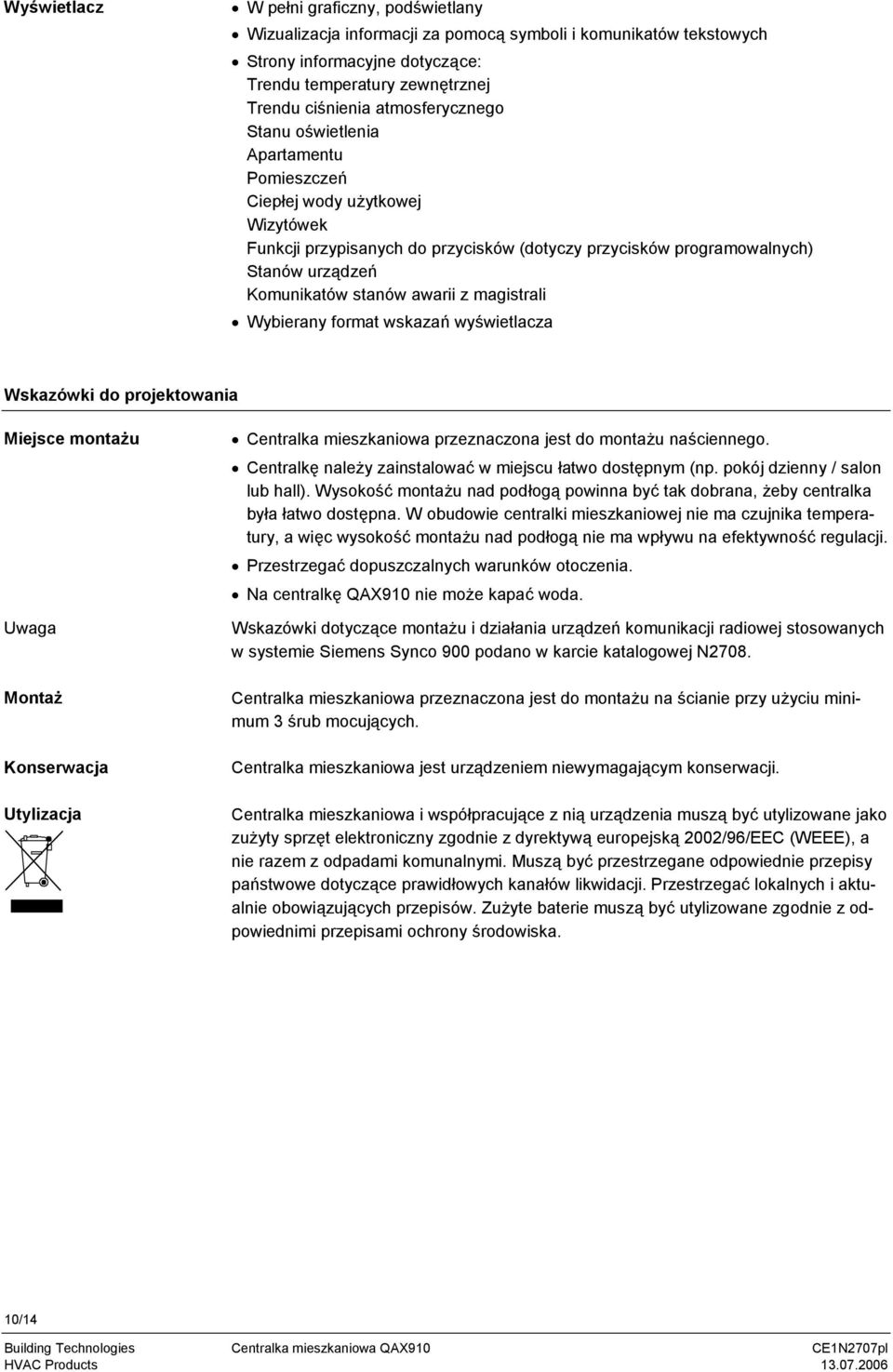

10 Wyświetlacz W pełni graficzny, podświetlany Wizualizacja informacji za pomocą symboli i komunikatów tekstowych Strony informacyjne dotyczące: rendu temperatury zewnętrznej rendu ciśnienia atmosferycznego Stanu oświetlenia Apartamentu Pomieszczeń Ciepłej wody użytkowej Wizytówek Funkcji przypisanych do przycisków (dotyczy przycisków programowalnych) Stanów urządzeń Komunikatów stanów awarii z magistrali Wybierany format wskazań wyświetlacza Wskazówki do projektowania Miejsce montażu Uwaga Montaż Konserwacja Utylizacja Centralka mieszkaniowa przeznaczona jest do montażu naściennego. Centralkę należy zainstalować w miejscu łatwo dostępnym (np. pokój dzienny / salon lub hall). Wysokość montażu nad podłogą powinna być tak dobrana, żeby centralka była łatwo dostępna. W obudowie centralki mieszkaniowej nie ma czujnika temperatury, a więc wysokość montażu nad podłogą nie ma wpływu na efektywność regulacji. Przestrzegać dopuszczalnych warunków otoczenia. Na centralkę QAX910 nie może kapać woda. Wskazówki dotyczące montażu i działania urządzeń komunikacji radiowej stosowanych w systemie Siemens Synco 900 podano w karcie katalogowej N2708. Centralka mieszkaniowa przeznaczona jest do montażu na ścianie przy użyciu minimum 3 śrub mocujących. Centralka mieszkaniowa jest urządzeniem niewymagającym konserwacji. Centralka mieszkaniowa i współpracujące z nią urządzenia muszą być utylizowane jako zużyty sprzęt elektroniczny zgodnie z dyrektywą europejską 2002/96/C (W), a nie razem z odpadami komunalnymi. Muszą być przestrzegane odpowiednie przepisy państwowe dotyczące prawidłowych kanałów likwidacji. Przestrzegać lokalnych i aktualnie obowiązujących przepisów. Zużyte baterie muszą być utylizowane zgodnie z odpowiednimi przepisami ochrony środowiska. 10/14

11 Ograniczenia systemowe Ograniczenia systemu (magistrala P1) Do magistrali P1 można podłączyć do 126 centralek mieszkaniowych QAX910 Ograniczenia dla centralki QAX910 Uwaga Ograniczenia dla pomieszczenia Uwaga * Liczba różnych urządzeń, które można podłączyć do centralki QAX910: 1 czujnik meteo 12 pomieszczeń (urządzenia regulacyjne dla 12 pomieszczeń) 4 włączniki oświetlenia ze wskazaniem stanu pracy (tylko na KNX P1 (S-Mode)) 3 powielacze radiowe 64 urządzenia z komunikacją radiową (łącznie) Oprócz wyżej wymienionych urządzeń, do centralki można podłączyć nieograniczoną liczbę przełączników, ściemniaczy oświetlenia oraz napędów żaluzji. 1 zadajnik pomieszczeniowy 2 czujniki temperatury w pomieszczeniu 1 regulator obwodu grzewczego (można wykorzystać maksymalnie 6 kanałów) * 6 siłowników regulacyjnych zaworów grzejnikowych * 2 kontaktrony okienne 1 detektor dymu W tym samym pomieszczeniu nie mogą być jednocześnie używane siłowniki regulacyjne zaworów grzejnikowych i regulatory obiegu grzewczego. Gwarancja Dane techniczne zagwarantowane są wyłącznie wtedy, gdy centralka mieszkaniowa stosowana jest z urządzeniami systemu Synco 900. Jeśli centralka mieszkaniowa QAX910 stosowana jest z niewymienionymi w dokumentacji urządzeniami innych producentów, to odpowiedzialność za jej prawidłowe działanie spoczywa na użytkowniku. W takim wypadku, firma Siemens nie ponosi odpowiedzialności za serwisowanie i zobowiązania gwarancyjne. Dane techniczne Zasilanie Napięcie robocze 230V AC (± 10%) Częstotliwość 50 Hz Maksymalny pobór mocy 7 VA ezpiecznik linii zasilającej 10 A Podtrzymywanie zegara typowo: 72 godziny Komunikacja radiowa Komunikacja przewodowa Wyświetlacz Częstotliwość Zasięg Protokół yp / protokół magistrali Zasilanie magistrali Interfejs dla narzędzia serwisowego W pełni graficzny, podświetlany 868,3 MHz (łączność dwukierunkowa) typowy: 30 m w budynkach kompatybilny z KNX RF KNX P1 uproszczone zasilanie magistrali, 12,5 ma; zasilanie magistrali może być włączone tylko przy współpracy z centralą komunikacyjną OZW771 złącze RJ45 zlokalizowane w spodniej części obudowy centralki mieszkaniowej 11/14

12 Wejście uniwersalne Dopuszczalna długość kabla do czujnika lub styku zewnętrznego Wyjście przekaźnikowe Połączenia elektryczne Normy i standardy Ochrona Wymiary Waga Materiał obudowy Kolor obudowy Ogólne warunki otoczenia yp LG-Ni 1000, zał / wył Ilość 1 Zakres pomiarowy C Kabel miedziany o średnicy 0,6 mm Kabel miedziany o przekroju 1 mm 2 Kabel miedziany o przekroju 1,5 mm 2 yp maks. 20 m maks. 80 m maks. 120 m Ilość 1 Zaciski śrubowe do przewodów maks. 1,5 mm 2 Zgodność Dyrektywa MC - Odporność - misja Dyrektywa dot. niskich napięć - ezpieczeństwo elektryczne R Urządzenia radiowe i telekom. - Komunikacja radiowa styk zwierny (NO) V AC, 0,02 2 (2) A AC 89/336/C - N N /23/C - N , N /5/C - N , N , N Klasa bezpieczeństwa II wg N Stopień ochrony obudowy IP20D wg N Stopień zanieczyszczenia 2 wg N patrz rozdział Wymiary Centralka z wyposażeniem dodatkowym 0,764 kg tworzywo sztuczne ASA+PC biały NCS S 0502-G Praca IC ransport IC Składowanie IC Warunki klimatyczne klasa 3K5 klasa 2K3 klasa 1K3 emperatura C C C Wilgotność 5 95 % r.h. (bez kondensacji) <95 % r.h % r.h. Warunki mechaniczne klasa 3M2 klasa 2M2 klasa 1M2 Wysokość nad poziomem morza min. 700 hpa, co odpowiada maks. wysokości nad poziomem morza wynoszącej 3000 m 12/14

13 Zaciski podłączeniowe Q13 Q14 N L C- C+ M 2707Z V KNX Legenda Q13, Q14 Uniwersalne, bezpotencjałowe wyjście przekaźnikowe N Napięcie robocze, przewód zerowy 230 V AC L Napięcie robocze, przewód pod napięciem 230 V AC C-, C+ Połączenie z magistralą danych (KNX P1- i KNX P1+) M Masa dla wejścia uniwersalnego Wejście uniwersalne Schemat połączeń L KNX 1) 2707Z05 L C- C+ M AC 230 V N Q13 Q14 N1 2) N Legenda N1 Centralka mieszkaniowa QAX910 1) Wejście uniwersalne dla niskiego napięcia 2) Uniwersalne bezpotencjałowe wyjście przekaźnikowe do napięcia sieciowego lub niskiego L Przewód pod napięciem 230 V AC N Przewód zerowy 230 V AC C- / C+ Podłączenie dla magistrali przewodowej (KNX P1- i KNX P1+) 13/14

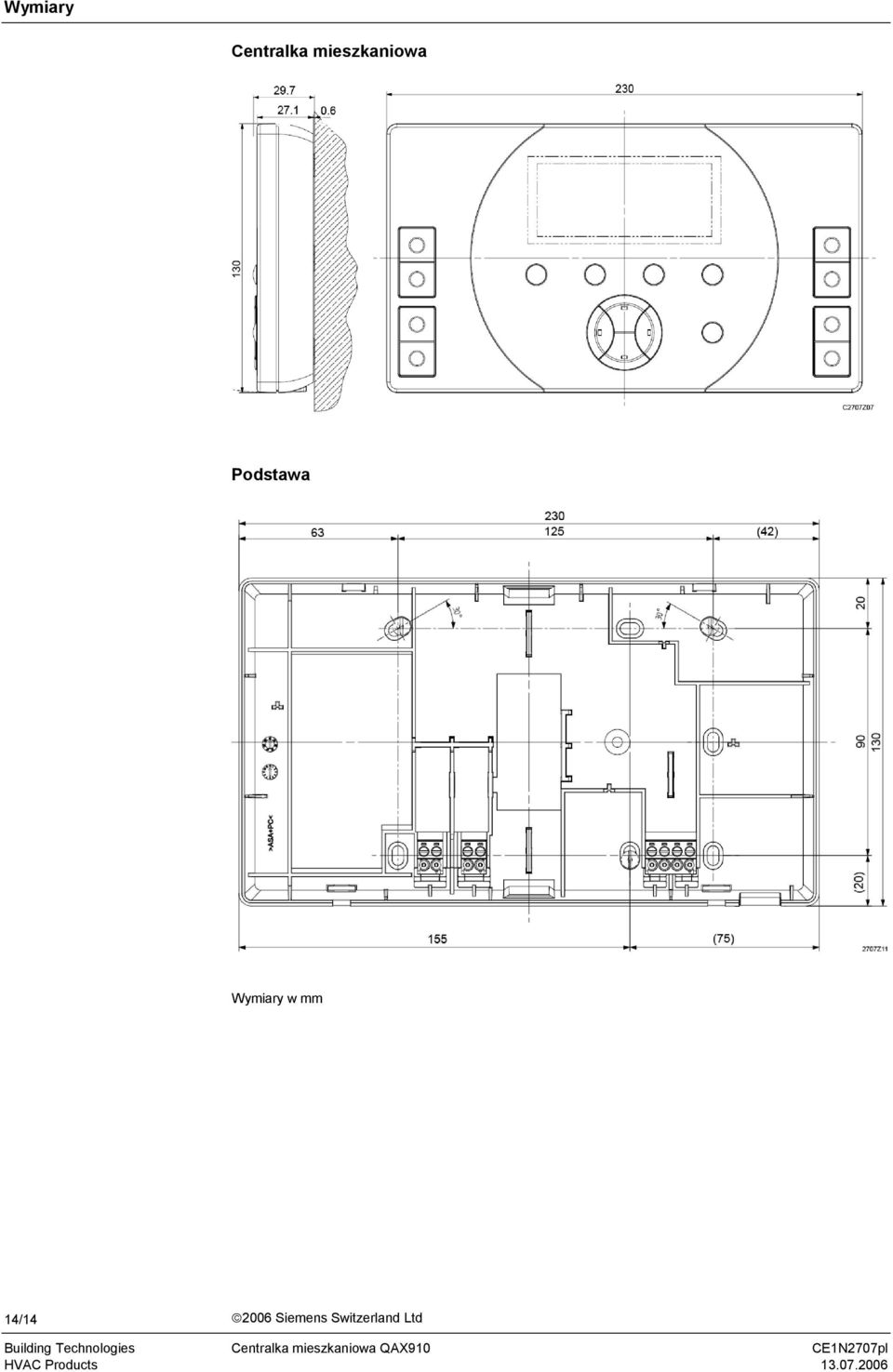

14 Wymiary Centralka mieszkaniowa Podstawa Wymiary w mm 14/ Siemens Switzerland Ltd
