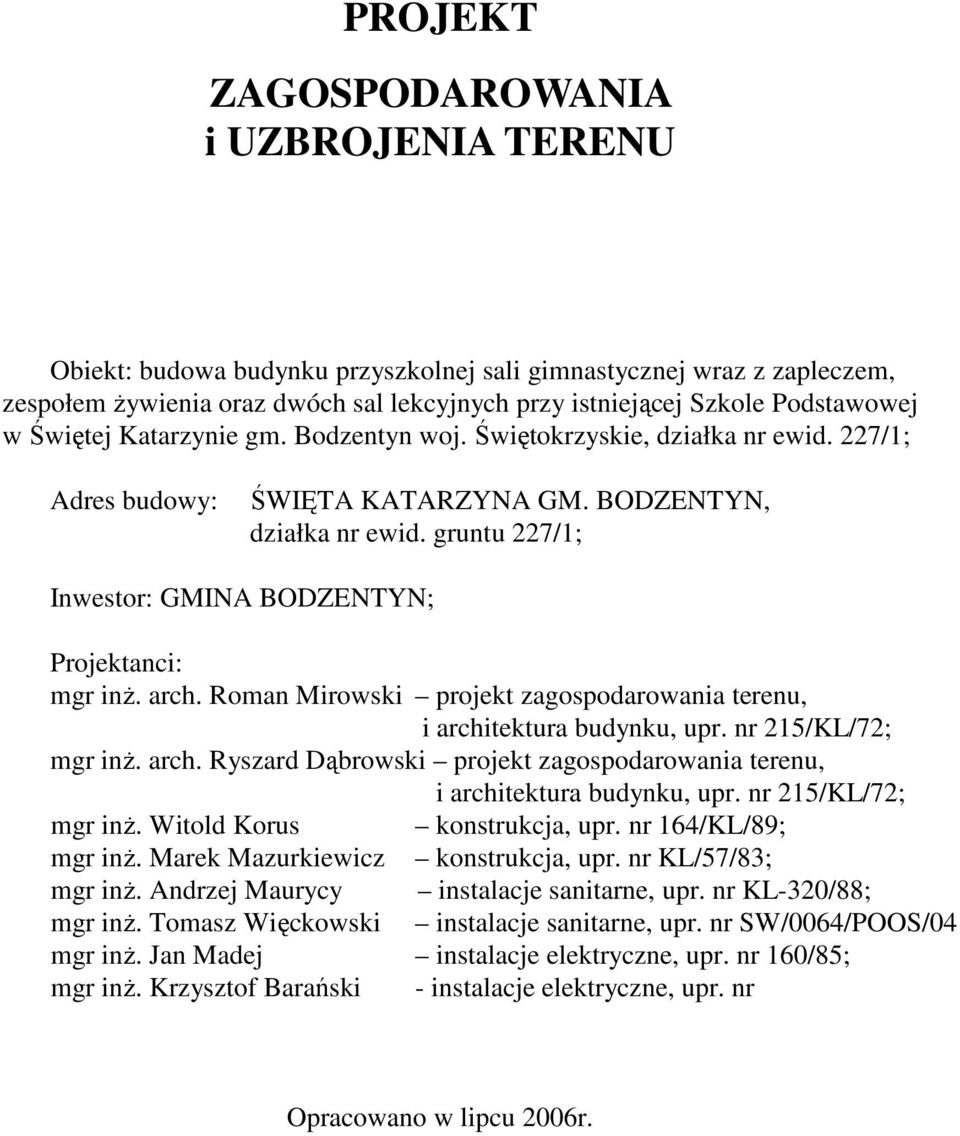

1 PROJEKT ZAGOSPODAROWANIA i UZBROJENIA TERENU Obiekt: budowa budynku przyszkolnej sali gimnastycznej wraz z zapleczem, zespołem Ŝywienia oraz dwóch sal lekcyjnych przy istniejącej Szkole Podstawowej w Świętej Katarzynie gm. Bodzentyn woj. Świętokrzyskie, działka nr ewid. 227/1; Adres budowy: ŚWIĘTA KATARZYNA GM. BODZENTYN, działka nr ewid. gruntu 227/1; Inwestor: GMINA BODZENTYN; Projektanci: mgr inŝ. arch. Roman Mirowski projekt zagospodarowania terenu, i architektura budynku, upr. nr 215/KL/72; mgr inŝ. arch. Ryszard Dąbrowski projekt zagospodarowania terenu, i architektura budynku, upr. nr 215/KL/72; mgr inŝ. Witold Korus konstrukcja, upr. nr 164/KL/89; mgr inŝ. Marek Mazurkiewicz konstrukcja, upr. nr KL/57/83; mgr inŝ. Andrzej Maurycy instalacje sanitarne, upr. nr KL-320/88; mgr inŝ. Tomasz Więckowski instalacje sanitarne, upr. nr SW/0064/POOS/04 mgr inŝ. Jan Madej instalacje elektryczne, upr. nr 160/85; mgr inŝ. Krzysztof Barański - instalacje elektryczne, upr. nr Opracowano w lipcu 2006r.

2 SPIS ZAWARTOŚCI PROJEKTU 1.Strona tytułowa 2.Spis zawartości 3.Projekt zagospodarowania i uzbrojenia terenu 3.1Opis techniczny do projektu zagospodarowania terenu 3.2 Załączniki: Odpisy dokumentów, uzgodnień, kserokopie uprawnień 3.3 Część rysunkowa projektu zagospodarowania terenu: Rys. nr 1- Projekt zagospodarowania terenu, skala 1 : 500

3 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA I UZBROJENIA TERENU ROZBUDOWY BUDYNKU SZKOŁY PODSTAWOWEJ O SALĘ GIMNASTYCZNĄ WRAZ Z ZAPLECZEM, ZESPÓŁ śywienia ORAZ DWIE SALE LEKCYJNE W MIEJSCOWOŚCI ŚW. KATARZYNA GM. BODZENTYN NA CZĘŚCI DZIAŁKI NR EWID. 227/1 1. Przedmiot inwestycji: Przedmiotem inwestycji jest rozbudowa budynku szkoły podstawowej o budynek sali gimnastycznej wraz z zapleczem, zespół Ŝywieniowy oraz dwie sale lekcyjne przy istniejącej Szkole Podstawowej w miejscowości Święta Katarzyna gm. Bodzentyn woj. świętokrzyskie. Obiekt składa się z płyty głównej boiska o wymiarach 11,75 x 21,45 m, otaczającego boisko główne zaplecza (połączonego funkcjonalnie z boiskiem) - mieszczącego szatnie, umywalnie i magazyny sprzętu sportowego, pomieszczenia dla trenera, trybuny oraz WC ogólnodostępne część wysoka dwukondygnacyjna niepodpiwniczona z poddaszem nieuŝytkowanym, części niŝszej, dwukondygnacyjnej, podpiwniczonej z poddaszem nieuŝytkowanym do późniejszego zagospodarowania, mieszczącej zespół Ŝywieniowy (przygotowanie posiłku od produktu w podpiwniczeniu), wydawalnię i jadalnię oraz dwie sale lekcyjne wraz z hallem rekreacyjnym, części łączącej budynek nowoprojektowany z istniejącym budynkiem Szkoły Podstawowej jednokondygnacyjny, niepodpiwniczony z poddaszem nieuŝytkowanym (w łaczniku zaprojektowano pomieszczenie dla nauczycieli). 1.1 Adres budowy: ŚWIĘTA KATARZYNA, działka nr ewidencyjny gruntu 227/1; 1.2 Inwestor: GMINA BODZENTYN; 1.3 Jednostka projektowania PPU BUDMA, Kielce, ul. Hauke Bosaka Podstawa opracowania - mapa do celów projektowych w skali 1 : wizja lokalna w terenie - uzgodnienia z Inwestorem - decyzja o ustaleniu lokalizacji inwestycji celu publicznego; - warunki przyłączenia do sieci stacji niskiego napięcia wydane przez RZE; - warunki przełoŝenia sieci wodociągowej i kanalizacyjnej; 2. ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI 2.1 Opis terenu działka połoŝona jest w miejscowości Święta Katarzyna, w bezpośrednim sąsiedztwie skrzyŝowania dróg Kielce Święta Katarzyna, Kielce - Bodzentyn, nosi numer ewidencyjny gruntu 227/1. Dodatkowo teren objęty opracowaniem znajduje się w otulinie Świętokrzyskiego Parku Narodowego. W obrębie terenu objętego opracowaniem nie występują obiekty stanowiące dobra kultury w rozumieniu dziedzictwa kulturowego,

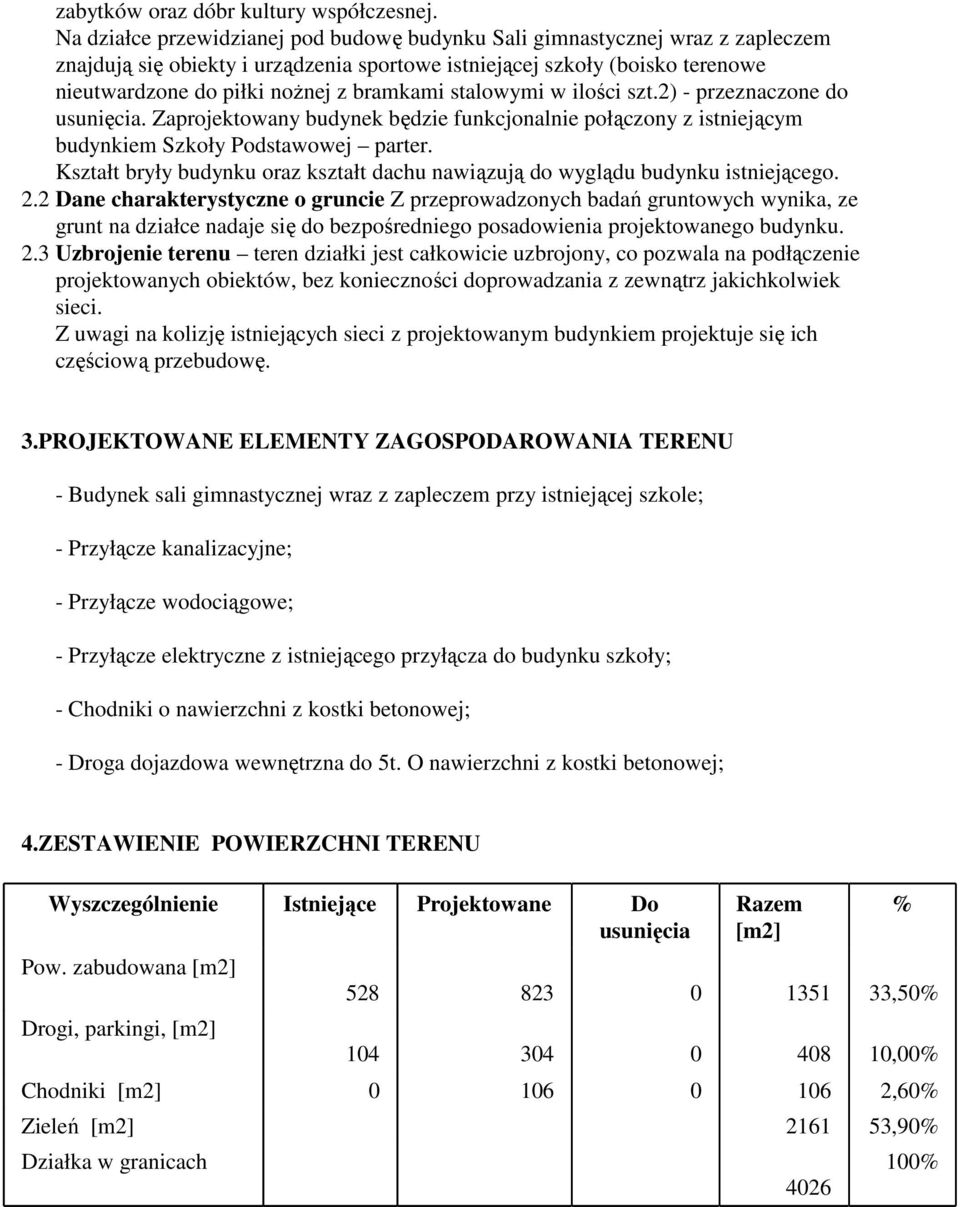

4 zabytków oraz dóbr kultury współczesnej. Na działce przewidzianej pod budowę budynku Sali gimnastycznej wraz z zapleczem znajdują się obiekty i urządzenia sportowe istniejącej szkoły (boisko terenowe nieutwardzone do piłki noŝnej z bramkami stalowymi w ilości szt.2) - przeznaczone do usunięcia. Zaprojektowany budynek będzie funkcjonalnie połączony z istniejącym budynkiem Szkoły Podstawowej parter. Kształt bryły budynku oraz kształt dachu nawiązują do wyglądu budynku istniejącego. 2.2 Dane charakterystyczne o gruncie Z przeprowadzonych badań gruntowych wynika, ze grunt na działce nadaje się do bezpośredniego posadowienia projektowanego budynku. 2.3 Uzbrojenie terenu teren działki jest całkowicie uzbrojony, co pozwala na podłączenie projektowanych obiektów, bez konieczności doprowadzania z zewnątrz jakichkolwiek sieci. Z uwagi na kolizję istniejących sieci z projektowanym budynkiem projektuje się ich częściową przebudowę. 3.PROJEKTOWANE ELEMENTY ZAGOSPODAROWANIA TERENU - Budynek sali gimnastycznej wraz z zapleczem przy istniejącej szkole; - Przyłącze kanalizacyjne; - Przyłącze wodociągowe; - Przyłącze elektryczne z istniejącego przyłącza do budynku szkoły; - Chodniki o nawierzchni z kostki betonowej; - Droga dojazdowa wewnętrzna do 5t. O nawierzchni z kostki betonowej; 4.ZESTAWIENIE POWIERZCHNI TERENU Wyszczególnienie Istniejące Projektowane Do usunięcia Pow. zabudowana [m2] Drogi, parkingi, [m2] Razem [m2] ,50% ,00% Chodniki [m2] ,60% Zieleń [m2] ,90% Działka w granicach 4026 % 100%

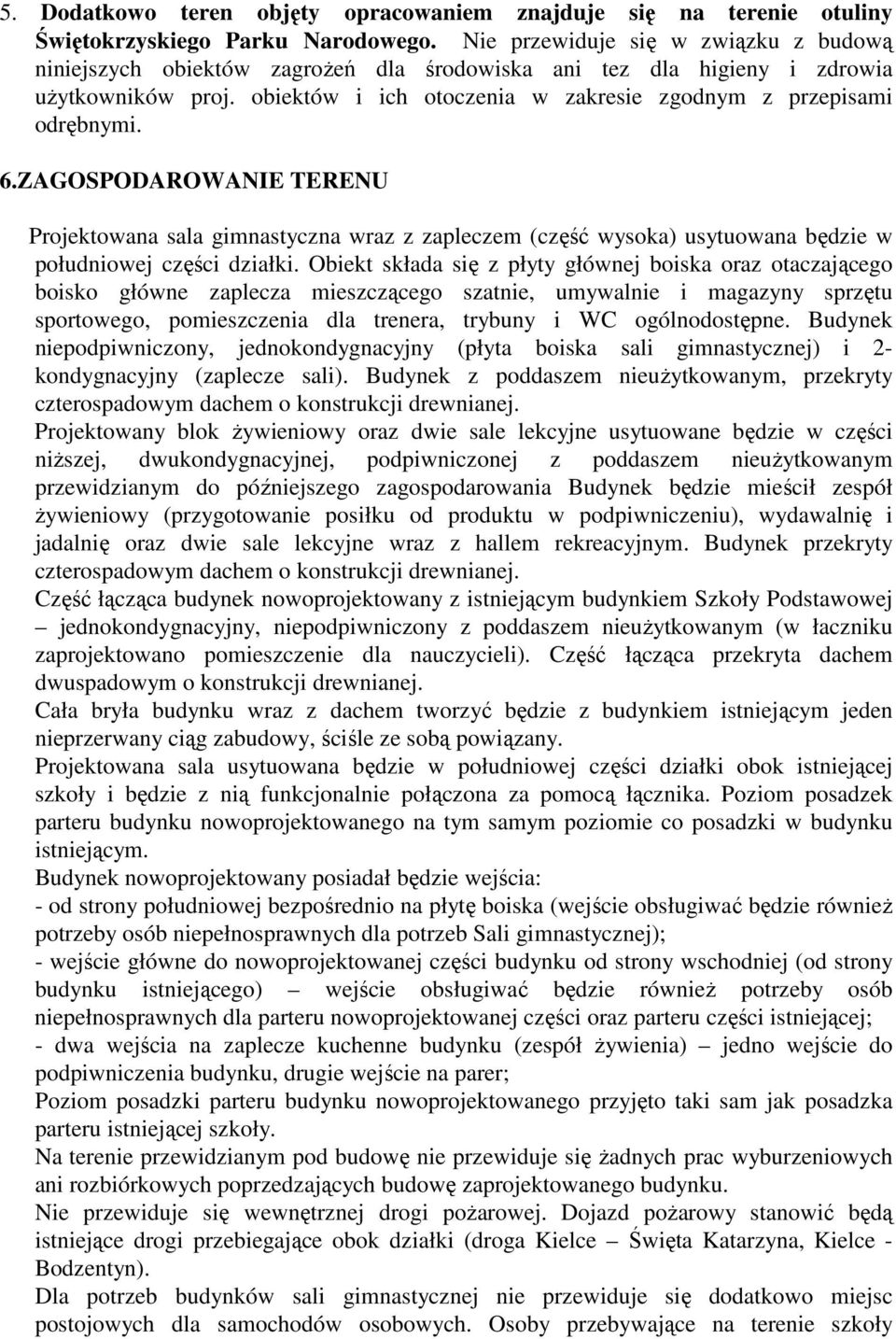

5 5. Dodatkowo teren objęty opracowaniem znajduje się na terenie otuliny Świętokrzyskiego Parku Narodowego. Nie przewiduje się w związku z budową niniejszych obiektów zagroŝeń dla środowiska ani tez dla higieny i zdrowia uŝytkowników proj. obiektów i ich otoczenia w zakresie zgodnym z przepisami odrębnymi. 6.ZAGOSPODAROWANIE TERENU Projektowana sala gimnastyczna wraz z zapleczem (część wysoka) usytuowana będzie w południowej części działki. Obiekt składa się z płyty głównej boiska oraz otaczającego boisko główne zaplecza mieszczącego szatnie, umywalnie i magazyny sprzętu sportowego, pomieszczenia dla trenera, trybuny i WC ogólnodostępne. Budynek niepodpiwniczony, jednokondygnacyjny (płyta boiska sali gimnastycznej) i 2- kondygnacyjny (zaplecze sali). Budynek z poddaszem nieuŝytkowanym, przekryty czterospadowym dachem o konstrukcji drewnianej. Projektowany blok Ŝywieniowy oraz dwie sale lekcyjne usytuowane będzie w części niŝszej, dwukondygnacyjnej, podpiwniczonej z poddaszem nieuŝytkowanym przewidzianym do późniejszego zagospodarowania Budynek będzie mieścił zespół Ŝywieniowy (przygotowanie posiłku od produktu w podpiwniczeniu), wydawalnię i jadalnię oraz dwie sale lekcyjne wraz z hallem rekreacyjnym. Budynek przekryty czterospadowym dachem o konstrukcji drewnianej. Część łącząca budynek nowoprojektowany z istniejącym budynkiem Szkoły Podstawowej jednokondygnacyjny, niepodpiwniczony z poddaszem nieuŝytkowanym (w łaczniku zaprojektowano pomieszczenie dla nauczycieli). Część łącząca przekryta dachem dwuspadowym o konstrukcji drewnianej. Cała bryła budynku wraz z dachem tworzyć będzie z budynkiem istniejącym jeden nieprzerwany ciąg zabudowy, ściśle ze sobą powiązany. Projektowana sala usytuowana będzie w południowej części działki obok istniejącej szkoły i będzie z nią funkcjonalnie połączona za pomocą łącznika. Poziom posadzek parteru budynku nowoprojektowanego na tym samym poziomie co posadzki w budynku istniejącym. Budynek nowoprojektowany posiadał będzie wejścia: - od strony południowej bezpośrednio na płytę boiska (wejście obsługiwać będzie równieŝ potrzeby osób niepełnosprawnych dla potrzeb Sali gimnastycznej); - wejście główne do nowoprojektowanej części budynku od strony wschodniej (od strony budynku istniejącego) wejście obsługiwać będzie równieŝ potrzeby osób niepełnosprawnych dla parteru nowoprojektowanej części oraz parteru części istniejącej; - dwa wejścia na zaplecze kuchenne budynku (zespół Ŝywienia) jedno wejście do podpiwniczenia budynku, drugie wejście na parer; Poziom posadzki parteru budynku nowoprojektowanego przyjęto taki sam jak posadzka parteru istniejącej szkoły. Na terenie przewidzianym pod budowę nie przewiduje się Ŝadnych prac wyburzeniowych ani rozbiórkowych poprzedzających budowę zaprojektowanego budynku. Nie przewiduje się wewnętrznej drogi poŝarowej. Dojazd poŝarowy stanowić będą istniejące drogi przebiegające obok działki (droga Kielce Święta Katarzyna, Kielce - Bodzentyn). Dla potrzeb budynków sali gimnastycznej nie przewiduje się dodatkowo miejsc postojowych dla samochodów osobowych. Osoby przebywające na terenie szkoły

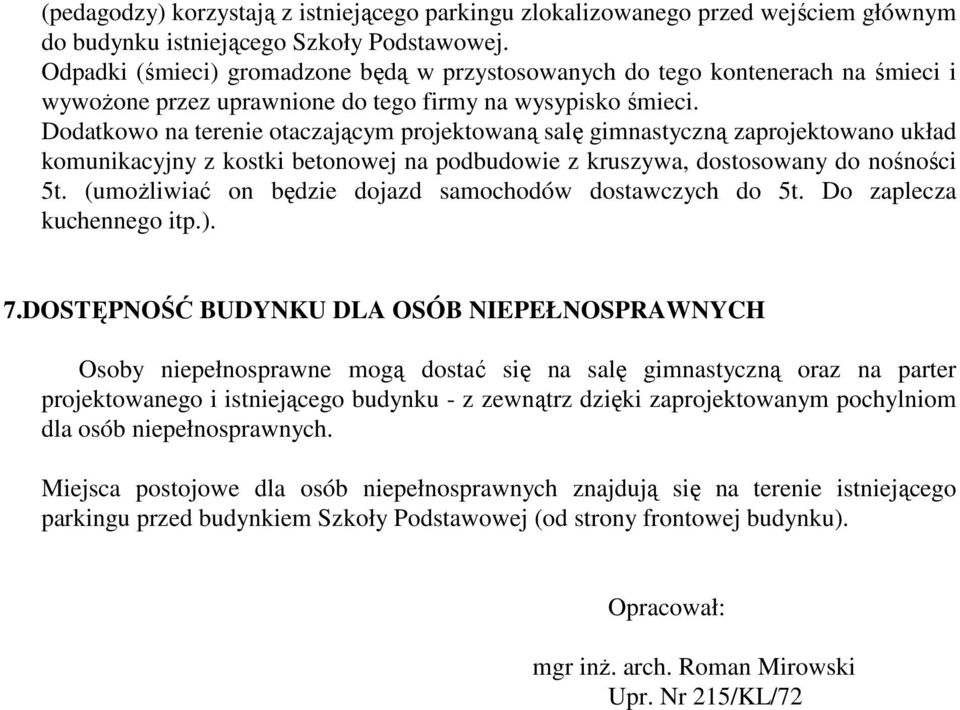

6 (pedagodzy) korzystają z istniejącego parkingu zlokalizowanego przed wejściem głównym do budynku istniejącego Szkoły Podstawowej. Odpadki (śmieci) gromadzone będą w przystosowanych do tego kontenerach na śmieci i wywoŝone przez uprawnione do tego firmy na wysypisko śmieci. Dodatkowo na terenie otaczającym projektowaną salę gimnastyczną zaprojektowano układ komunikacyjny z kostki betonowej na podbudowie z kruszywa, dostosowany do nośności 5t. (umoŝliwiać on będzie dojazd samochodów dostawczych do 5t. Do zaplecza kuchennego itp.). 7.DOSTĘPNOŚĆ BUDYNKU DLA OSÓB NIEPEŁNOSPRAWNYCH Osoby niepełnosprawne mogą dostać się na salę gimnastyczną oraz na parter projektowanego i istniejącego budynku - z zewnątrz dzięki zaprojektowanym pochylniom dla osób niepełnosprawnych. Miejsca postojowe dla osób niepełnosprawnych znajdują się na terenie istniejącego parkingu przed budynkiem Szkoły Podstawowej (od strony frontowej budynku). Opracował: mgr inŝ. arch. Roman Mirowski Upr. Nr 215/KL/72
