1 GENERALNA DYREKCJA DRÓG KRAJOWYCH I AUTOSTRAD ODDZIAŁ W KATOWICACH 1

2 Oddział Generalnej Dyrekcji Dróg Krajowych Przebudowa węzła stan projektowany i Autostrad w Katowicach administruje na terenie woj. Śląskiego siecią 17 dróg krajowych długości 913km, w tym drogami dwujezdniowymi długości 429 km. W ciągu administrowanych dróg krajowych zlokalizowanych jest: 946 wiaduktów i mostów o łącznej długości ok. 56,5 km i powierzchni m 2.

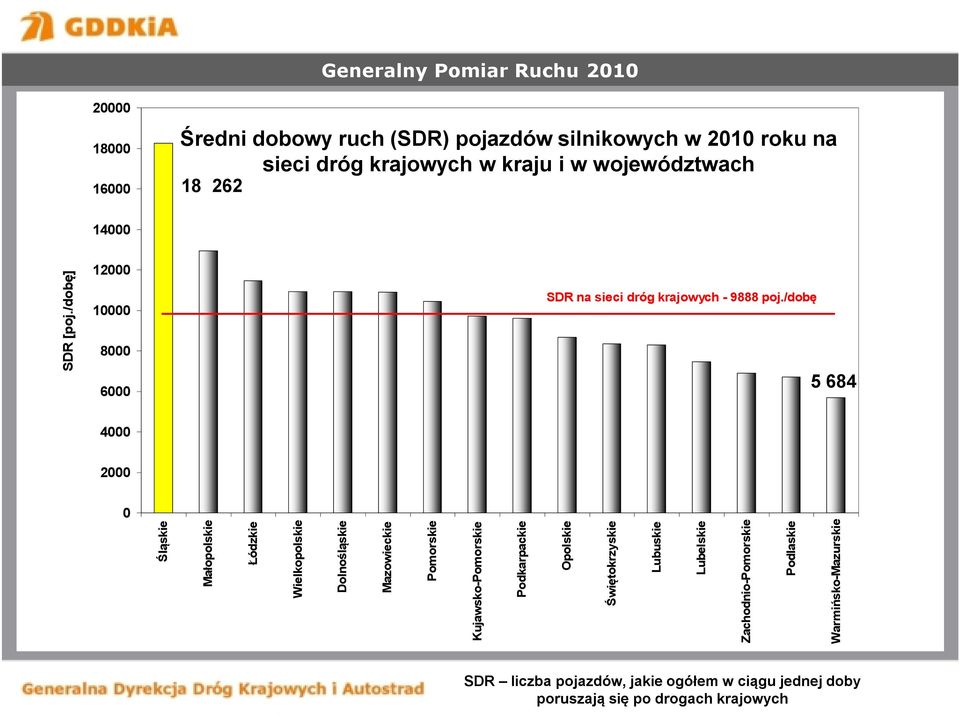

3 Generalny Pomiar Ruchu Średni dobowy ruch (SDR) pojazdów silnikowych w 2010 roku na sieci dróg krajowych w kraju i w województwach SDR [poj./dobę] SDR na sieci dróg krajowych poj./dobę Śląskie Małopolskie Łódzkie Wielkopolskie Dolnośląskie Mazowieckie Pomorskie Kujawsko-Pomorskie Podkarpackie Opolskie Świętokrzyskie Lubuskie Lubelskie Zachodnio-Pomorskie Podlaskie Warmińsko-Mazurskie SDR liczba pojazdów, jakie ogółem w ciągu jednej doby poruszają się po drogach krajowych

4 SDR na sieci dróg krajowych pojazdów / dobę Lp. Województwo Najbardziej obciążone odcinki dróg krajowych w Polsce Numer drogi Odcinek drogi krajowej SDR 2010 pojazdów/dobę 1 Śląskie S86 Sosnowiec Katowice Śląskie A4 Katowice, Al. Górnośląska Dolnośląskie 5 Wrocław Bielany Wrocławskie Mazowieckie 7 Raszyn Janki (Warszawa)

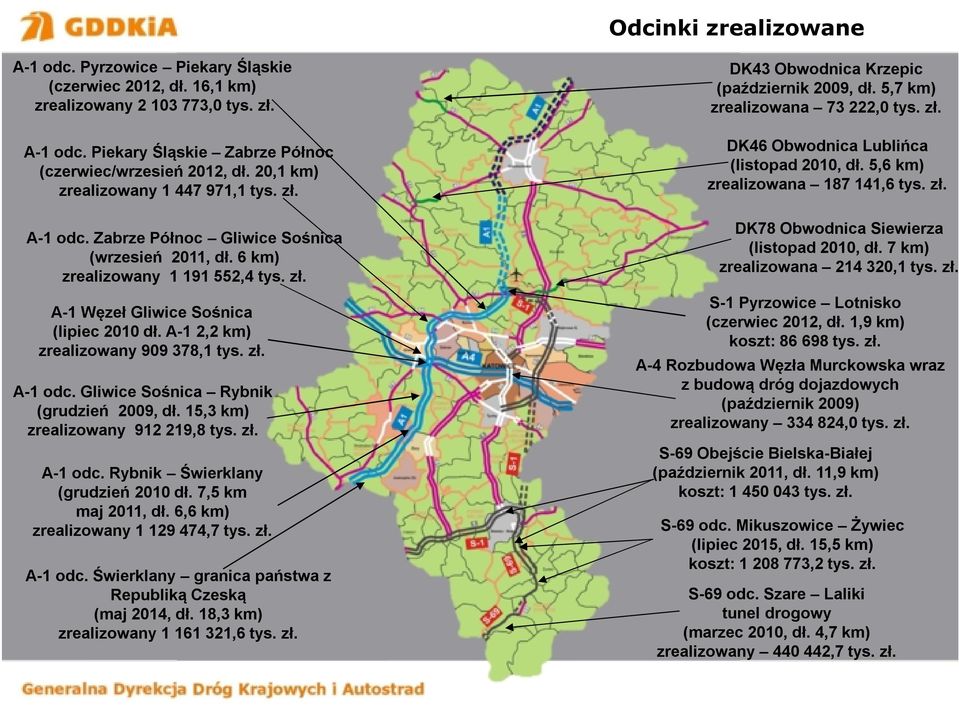

5 Odcinki zrealizowane A-1 odc. Pyrzowice Piekary Śląskie (czerwiec 2012, dł. 16,1 km) zrealizowany ,0 tys. zł. A-1 odc. Piekary Śląskie Zabrze Północ (czerwiec/wrzesień 2012, dł. 20,1 km) zrealizowany ,1 tys. zł. A-1 odc. Zabrze Północ Gliwice Sośnica (wrzesień 2011, dł. 6 km) zrealizowany ,4 tys. zł. A-1 Węzeł Gliwice Sośnica (lipiec 2010 dł. A-1 2,2 km) zrealizowany ,1 tys. zł. A-1 odc. Gliwice Sośnica Rybnik (grudzień 2009, dł. 15,3 km) zrealizowany ,8 tys. zł. A-1 odc. Rybnik Świerklany (grudzień 2010 dł. 7,5 km maj 2011, dł. 6,6 km) zrealizowany ,7 tys. zł. A-1 odc. Świerklany granica państwa z Republiką Czeską (maj 2014, dł. 18,3 km) zrealizowany ,6 tys. zł. DK43 Obwodnica Krzepic (październik 2009, dł. 5,7 km) zrealizowana ,0 tys. zł. DK46 Obwodnica Lublińca (listopad 2010, dł. 5,6 km) zrealizowana ,6 tys. zł. DK78 Obwodnica Siewierza (listopad 2010, dł. 7 km) zrealizowana ,1 tys. zł. S-1 Pyrzowice Lotnisko (czerwiec 2012, dł. 1,9 km) koszt: tys. zł. A-4 Rozbudowa Węzła Murckowska wraz z budową dróg dojazdowych (październik 2009) zrealizowany ,0 tys. zł. S-69 Obejście Bielska-Białej (październik 2011, dł. 11,9 km) koszt: tys. zł. S-69 odc. Mikuszowice Żywiec (lipiec 2015, dł. 15,5 km) koszt: ,2 tys. zł. S-69 odc. Szare Laliki tunel drogowy (marzec 2010, dł. 4,7 km) zrealizowany ,7 tys. zł.

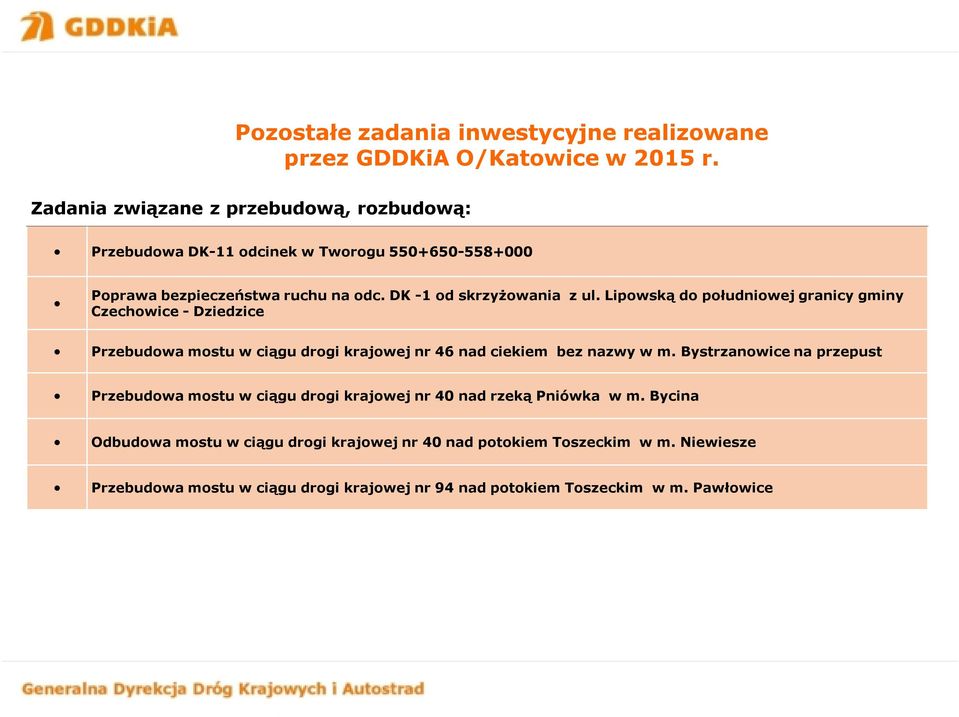

6 Pozostałe zadania inwestycyjne realizowane przez GDDKiA O/Katowice w 2015 r. Zadania związane z przebudową, rozbudową: Przebudowa DK-11 odcinek w Tworogu Poprawa bezpieczeństwa ruchu na odc. DK -1 od skrzyżowania z ul. Lipowską do południowej granicy gminy Czechowice - Dziedzice Przebudowa mostu w ciągu drogi krajowej nr 46 nad ciekiem bez nazwy w m. Bystrzanowice na przepust Przebudowa mostu w ciągu drogi krajowej nr 40 nad rzeką Pniówka w m. Bycina Odbudowa mostu w ciągu drogi krajowej nr 40 nad potokiem Toszeckim w m. Niewiesze Przebudowa mostu w ciągu drogi krajowej nr 94 nad potokiem Toszeckim w m. Pawłowice

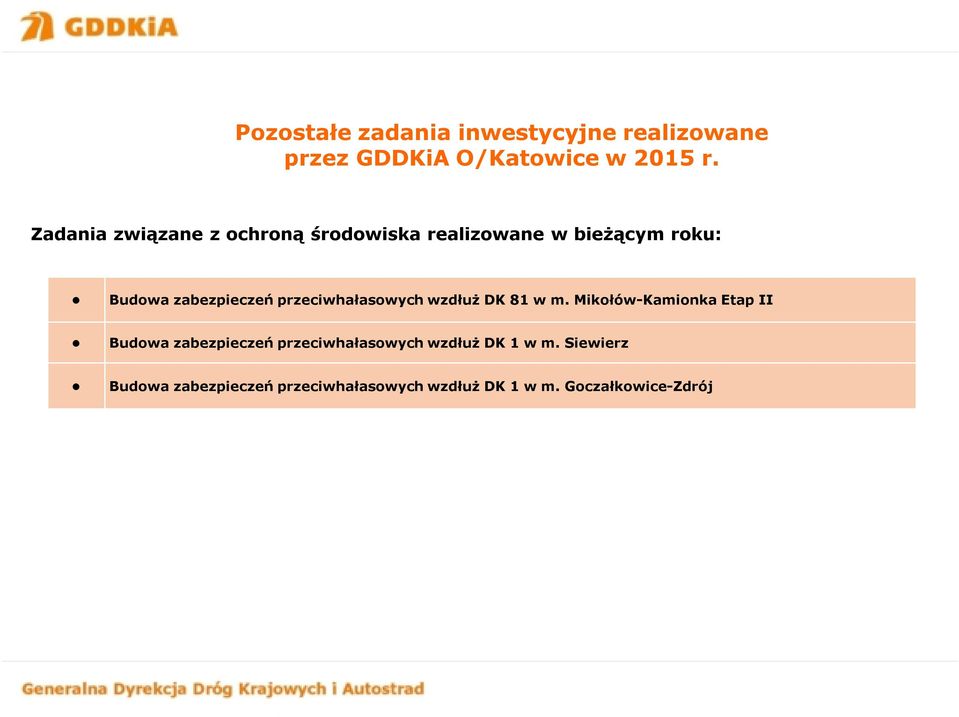

7 Pozostałe zadania inwestycyjne realizowane przez GDDKiA O/Katowice w 2015 r. Zadania związane z ochroną środowiska realizowane w bieżącym roku: Budowa zabezpieczeń przeciwhałasowych wzdłuż DK 81 w m. Mikołów-Kamionka Etap II Budowa zabezpieczeń przeciwhałasowych wzdłuż DK 1 w m. Siewierz Budowa zabezpieczeń przeciwhałasowych wzdłuż DK 1 w m. Goczałkowice-Zdrój

8 PLAN ROBÓT NA LATA

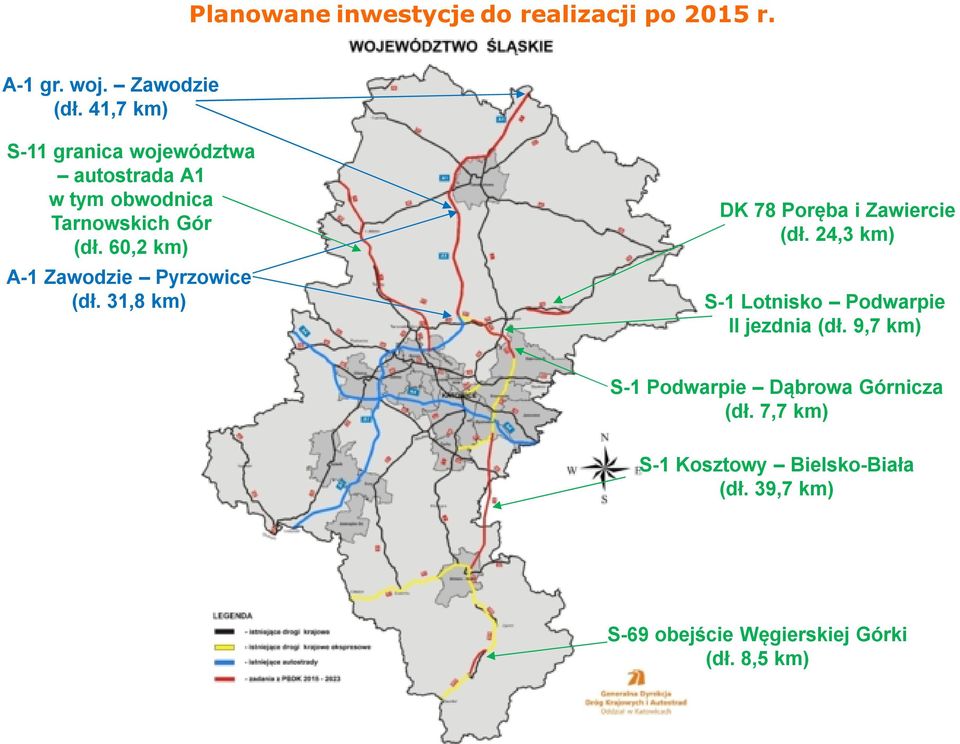

9 Planowane inwestycje do realizacji po 2015 r. A-1 gr. woj. Zawodzie (dł. 41,7 km) S-11 granica województwa autostrada A1 w tym obwodnica Tarnowskich Gór (dł. 60,2 km) A-1 Zawodzie Pyrzowice (dł. 31,8 km) DK 78 Poręba i Zawiercie (dł. 24,3 km) S-1 Lotnisko Podwarpie II jezdnia (dł. 9,7 km) S-1 Podwarpie Dąbrowa Górnicza (dł. 7,7 km) S-1 Kosztowy Bielsko-Biała (dł. 39,7 km) S-69 obejście Węgierskiej Górki (dł. 8,5 km)

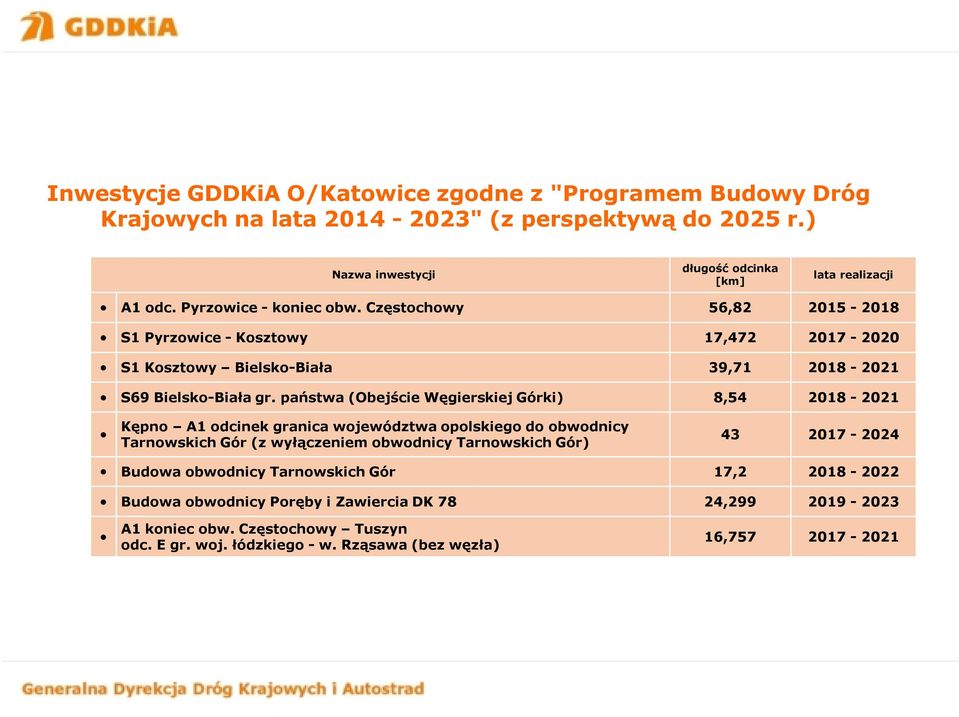

10 Nazwa inwestycji długość odcinka [km] lata realizacji A1 odc. Pyrzowice - koniec obw. Częstochowy 56, S1 Pyrzowice - Kosztowy 17, S1 Kosztowy Bielsko-Biała 39, S69 Bielsko-Biała gr. państwa (Obejście Węgierskiej Górki) 8, Kępno A1 odcinek granica województwa opolskiego do obwodnicy Tarnowskich Gór (z wyłączeniem obwodnicy Tarnowskich Gór) Budowa obwodnicy Tarnowskich Gór 17, Budowa obwodnicy Poręby i Zawiercia DK 78 24, A1 koniec obw. Częstochowy Tuszyn odc. E gr. woj. łódzkiego - w. Rząsawa (bez węzła) 16,

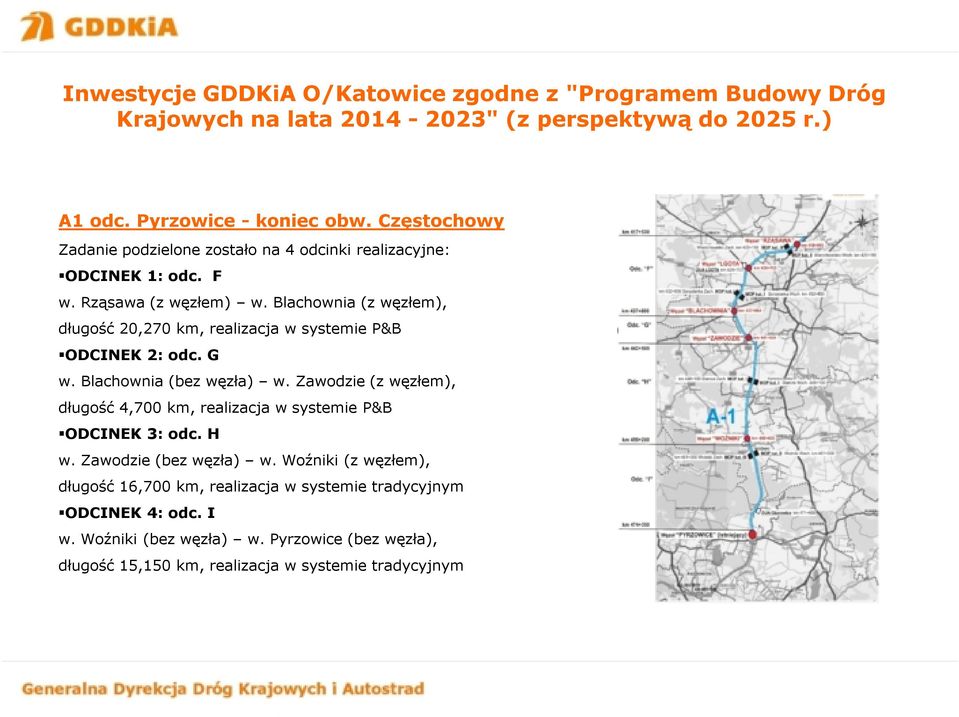

11 A1 odc. Pyrzowice - koniec obw. Częstochowy Zadanie podzielone zostało na 4 odcinki realizacyjne: ODCINEK 1: odc. F w. Rząsawa (z węzłem) w. Blachownia (z węzłem), długość 20,270 km, realizacja w systemie P&B ODCINEK 2: odc. G w. Blachownia (bez węzła) w. Zawodzie (z węzłem), długość 4,700 km, realizacja w systemie P&B ODCINEK 3: odc. H w. Zawodzie (bez węzła) w. Woźniki (z węzłem), długość 16,700 km, realizacja w systemie tradycyjnym ODCINEK 4: odc. I w. Woźniki (bez węzła) w. Pyrzowice (bez węzła), długość 15,150 km, realizacja w systemie tradycyjnym

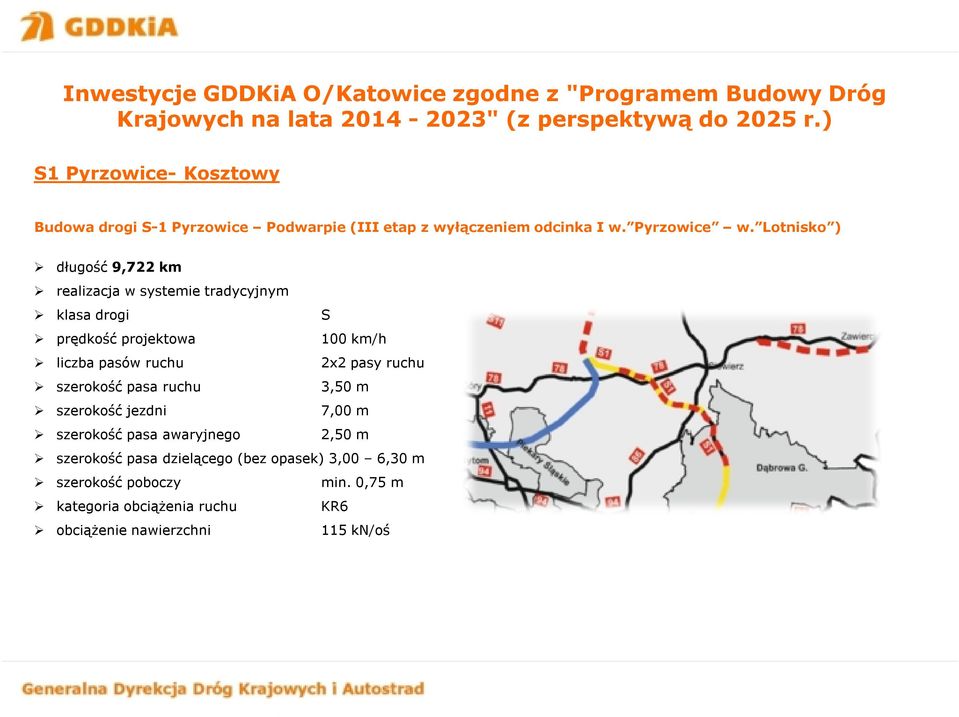

12 S1 Pyrzowice- Kosztowy Budowa drogi S-1 Pyrzowice Podwarpie (III etap z wyłączeniem odcinka I w. Pyrzowice w. Lotnisko ) długość 9,722 km realizacja w systemie tradycyjnym klasa drogi S prędkość projektowa 100 km/h liczba pasów ruchu 2x2 pasy ruchu szerokość pasa ruchu 3,50 m szerokość jezdni 7,00 m szerokość pasa awaryjnego 2,50 m szerokość pasa dzielącego (bez opasek) 3,00 6,30 m szerokość poboczy min. 0,75 m kategoria obciążenia ruchu KR6 obciążenie nawierzchni 115 kn/oś

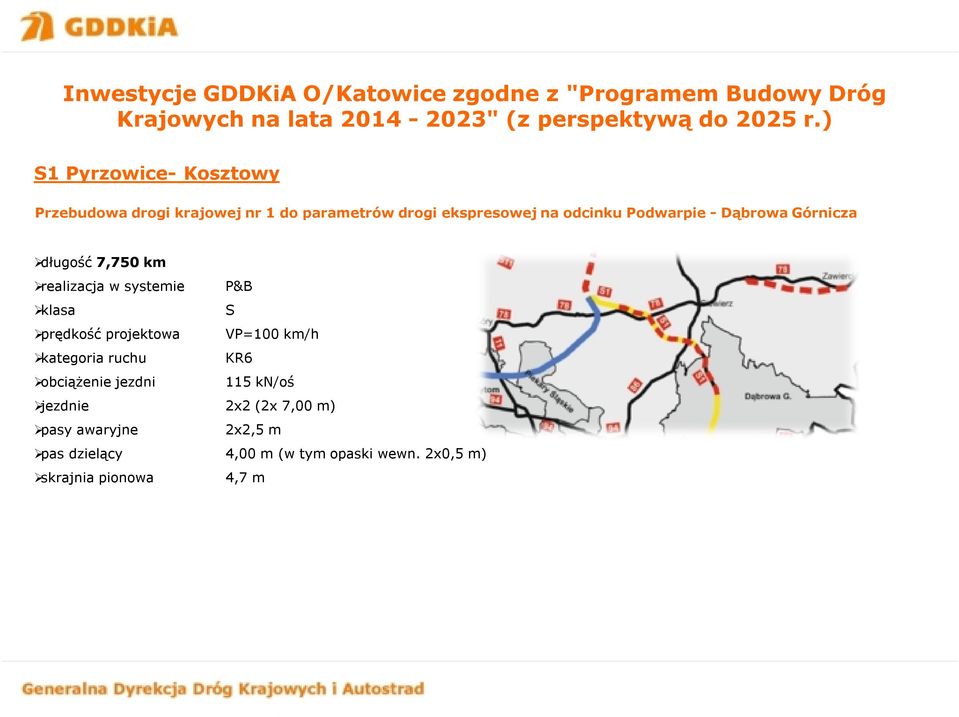

13 S1 Pyrzowice- Kosztowy Przebudowa drogi krajowej nr 1 do parametrów drogi ekspresowej na odcinku Podwarpie - Dąbrowa Górnicza długość 7,750 km realizacja w systemie P&B klasa S prędkość projektowa VP=100 km/h kategoria ruchu KR6 obciążenie jezdni 115 kn/oś jezdnie 2x2 (2x 7,00 m) pasy awaryjne 2x2,5 m pas dzielący 4,00 m (w tym opaski wewn. 2x0,5 m) skrajnia pionowa 4,7 m

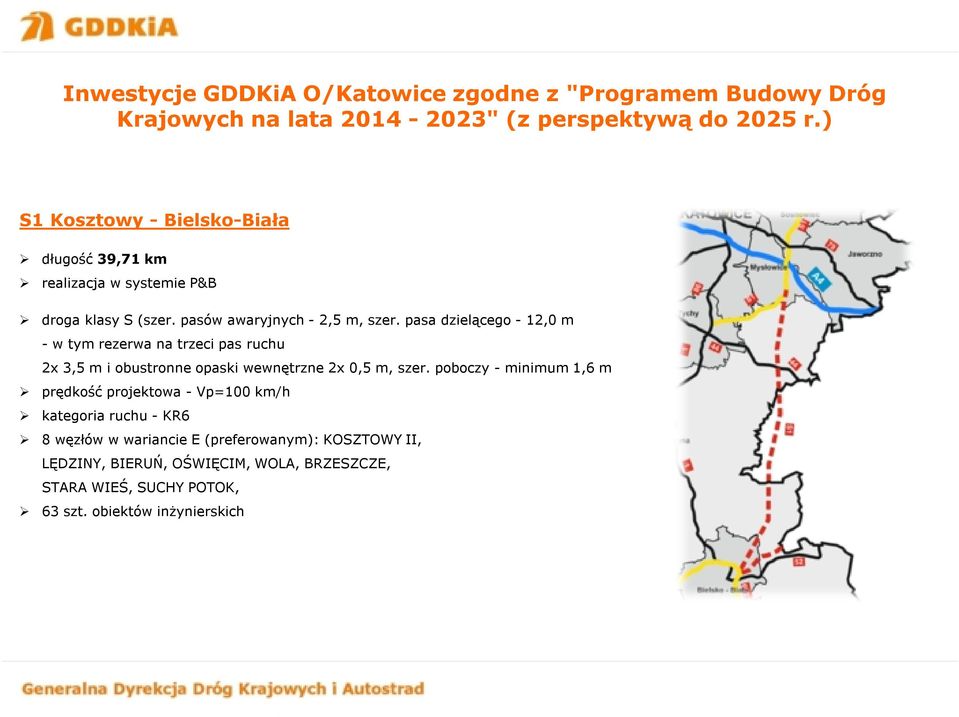

14 S1 Kosztowy - Bielsko-Biała długość 39,71 km realizacja w systemie P&B droga klasy S (szer. pasów awaryjnych - 2,5 m, szer. pasa dzielącego - 12,0 m - w tym rezerwa na trzeci pas ruchu 2x 3,5 m i obustronne opaski wewnętrzne 2x 0,5 m, szer. poboczy - minimum 1,6 m prędkość projektowa - Vp=100 km/h kategoria ruchu - KR6 8 węzłów w wariancie E (preferowanym): KOSZTOWY II, LĘDZINY, BIERUŃ, OŚWIĘCIM, WOLA, BRZESZCZE, STARA WIEŚ, SUCHY POTOK, 63 szt. obiektów inżynierskich

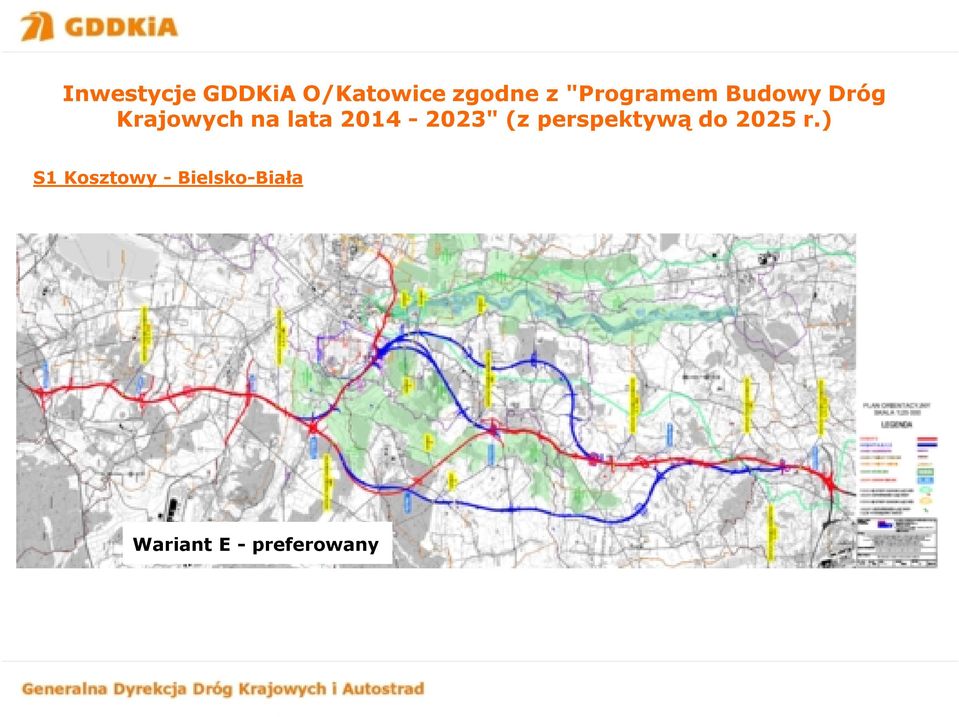

15 S1 Kosztowy - Bielsko-Biała Wariant E - preferowany

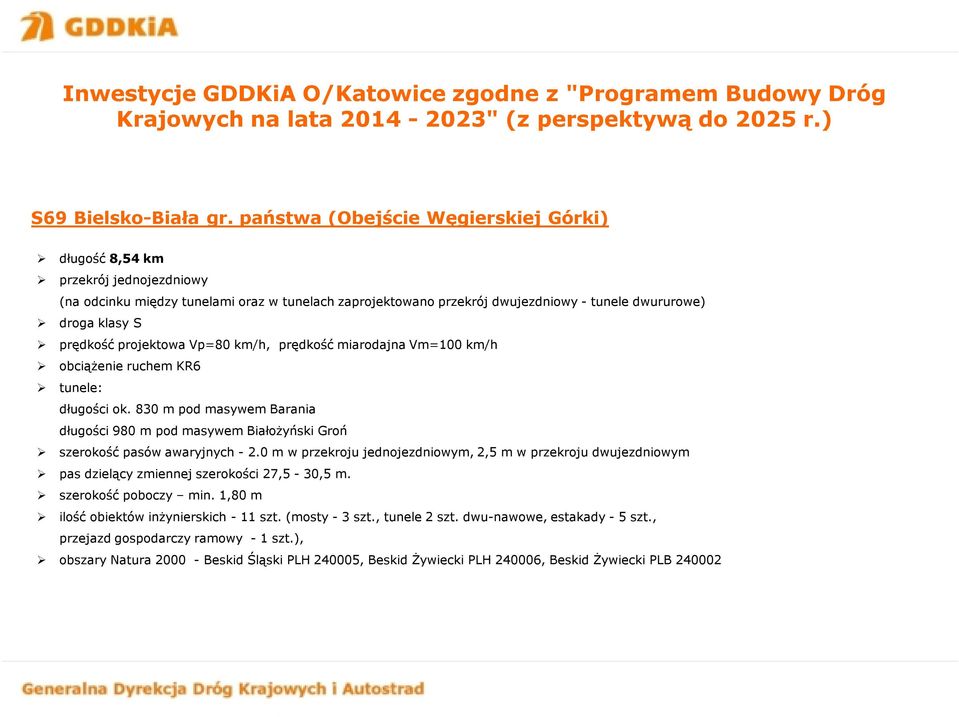

16 S69 Bielsko-Biała gr. państwa (Obejście Węgierskiej Górki) długość 8,54 km przekrój jednojezdniowy (na odcinku między tunelami oraz w tunelach zaprojektowano przekrój dwujezdniowy - tunele dwururowe) droga klasy S prędkość projektowa Vp=80 km/h, prędkość miarodajna Vm=100 km/h obciążenie ruchem KR6 tunele: długości ok. 830 m pod masywem Barania długości 980 m pod masywem Białożyński Groń szerokość pasów awaryjnych m w przekroju jednojezdniowym, 2,5 m w przekroju dwujezdniowym pas dzielący zmiennej szerokości 27,5-30,5 m. szerokość poboczy min. 1,80 m ilość obiektów inżynierskich - 11 szt. (mosty - 3 szt., tunele 2 szt. dwu-nawowe, estakady - 5 szt., przejazd gospodarczy ramowy - 1 szt.), obszary Natura Beskid Śląski PLH , Beskid Żywiecki PLH , Beskid Żywiecki PLB

17 S69 Bielsko-Biała gr. państwa (Obejście Węgierskiej Górki)

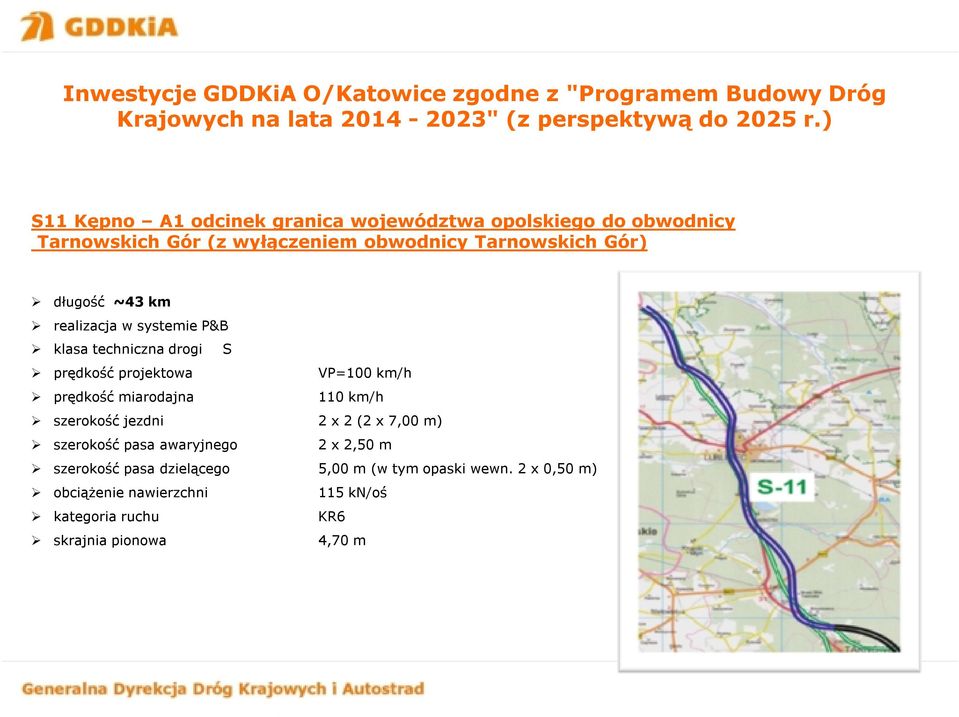

18 S11 Kępno A1 odcinek granica województwa opolskiego do obwodnicy Tarnowskich Gór (z wyłączeniem obwodnicy Tarnowskich Gór) długość ~43 km realizacja w systemie P&B klasa techniczna drogi S prędkość projektowa VP=100 km/h prędkość miarodajna 110 km/h szerokość jezdni 2 x 2 (2 x 7,00 m) szerokość pasa awaryjnego 2 x 2,50 m szerokość pasa dzielącego 5,00 m (w tym opaski wewn. 2 x 0,50 m) obciążenie nawierzchni 115 kn/oś kategoria ruchu KR6 skrajnia pionowa 4,70 m

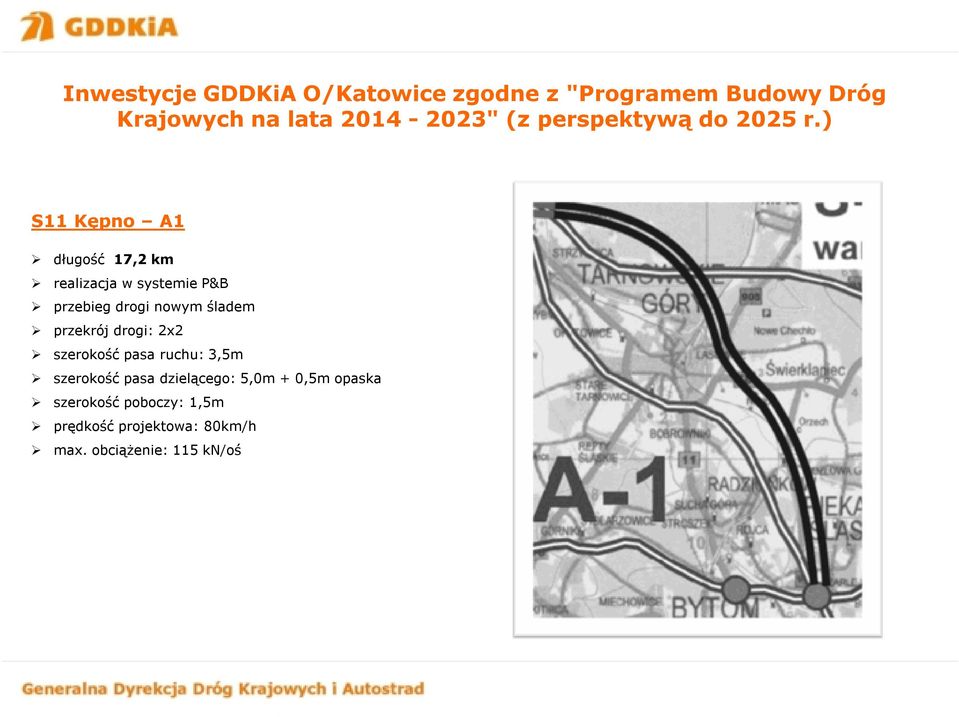

19 S11 Kępno A1 długość 17,2 km realizacja w systemie P&B przebieg drogi nowym śladem przekrój drogi: 2x2 szerokość pasa ruchu: 3,5m szerokość pasa dzielącego: 5,0m + 0,5m opaska szerokość poboczy: 1,5m prędkość projektowa: 80km/h max. obciążenie: 115 kn/oś

20 Budowa obwodnicy Poręby i Zawiercia DK 78 długość 24,299 km Odcinek I odcinek Siewierz - Poręba Zawiercie (Kromołów) - od km do km realizowany w systemie Projektuj i Buduj Odcinek II odcinek w m. Zawiercie (Kromołów Żerkowice) - od km do km realizowany w systemie Projektuj i Buduj Wybrany Wariant 1

21 A1 koniec obw. Częstochowy Tuszyn odc. E gr. woj. łódzkiego - w. Rząsawa (bez węzła) długość 16,757 km realizacja w systemie P&B Zakres robót na odcinku E obejmuje m.in.: budowę węzła Kościelec (km ) na przecięciu z drogą powiatową Rudniki - Mykanów budowę obiektów inżynierskich: 1 most przez rzekę Pijawkę, 3 przejścia dla dużych zwierząt nad autostradą (zielony most), 8 wiaduktów w ciągu autostrady (WA), 4 wiadukty nad autostradą w ciągu dróg poprzecznych (WD) budowę elementów odwodnienia autostrady budowę urządzeń ochrony środowiska: ekrany akustyczne, przejścia dla zwierząt, zbiorniki zastępcze dla płazów

22 A1 koniec obw. Częstochowy Tuszyn odc. E gr. woj. łódzkiego - w. Rząsawa (bez węzła)

23 Program Budowy Dróg Krajowych na lata (z perspektywą do 2025 r.) Załącznik nr 6. Zadania planowane w ramach Programu LMN Ogółem 86 zadań na łączną długość 154 km

24 DZIĘKUJĘ ZA UWAGĘ
