1 Kontakt: adres: Brzoskwiniowa Opole POLSKA tel: tel: website: website: KATALOG CZĘŚCI AKCESORIA

2 Opis: Katalog zawiera poglądowe zdjęcia, nazwy produktów oraz numery katalogowe.

3 Agregat tynkarski Pojemnik z ramą / motoreduktory 1 Wykaz części dot. całej serii BAPRO one 230V i 400V Kompresor K2 400V 2 Wykaz części dot. BAPRO one, BAPRO one PLUS, BAPRO one MAX, BAPRO one STRONG MAX Armatura wodno - powietrzna 3 Wykaz części dot. całej serii BAPRO one 230V i 400V Pompa wody 50M 4 Wykaz części dot. całej serii BAPRO one 230V i 400V Automatyka 400V 5 Wykaz części dot. BAPRO one, BAPRO one PLUS, BAPRO one MAX, BAPRO one STRONG MAX Kompresor K2 230V 6 Wykaz części dot. BAPRO one 230V, BAPRO one 230V STRONG MAX Automatyka 230V 7 Wykaz części dot. BAPRO one 230V, BAPRO one 230V STRONG MAX Pompy ślimakowe 8 Wykaz części Akcesoria pozostałe 9 Mieszadła / Czyszczenie / Inne Złączki geka wod.-pow. / Złącza tynkarskie / Uszczelki / Szpryce natryskowe Węże materiałowe, powietrzne i wodne / Kable elektryczne Osprzęt technika silosowa / Specjalistyczna szpryca / Adaptery Zacieraczka 10 BAPRO EASY II 230V wykaz części

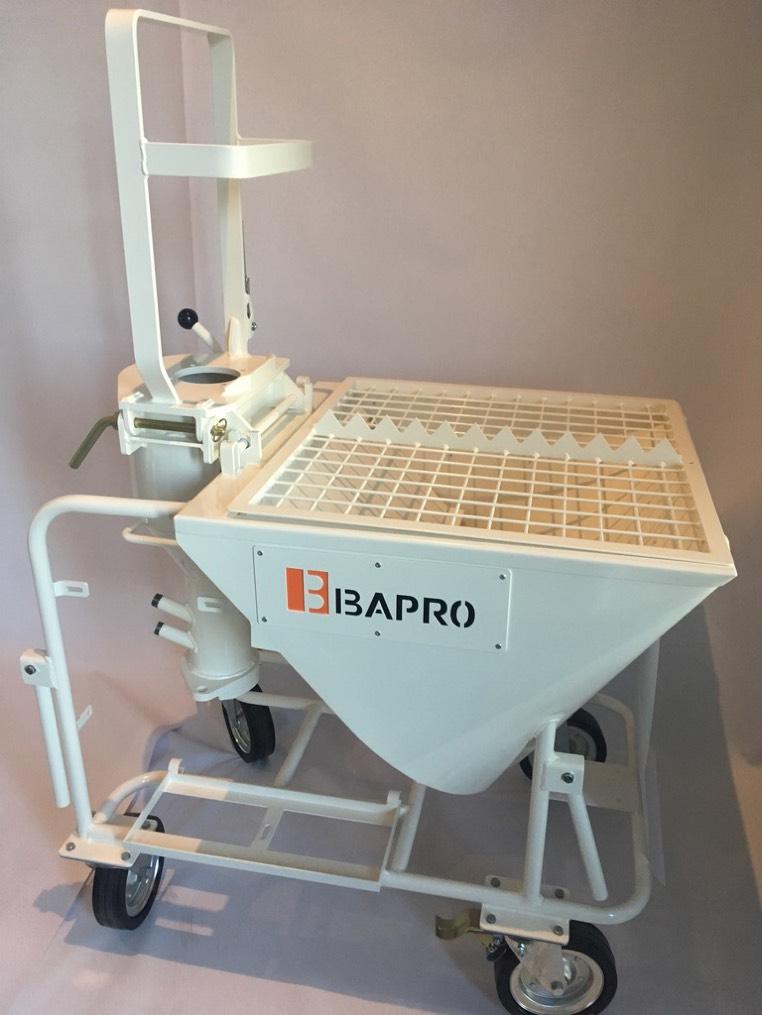

4 Pojemnik z ramą

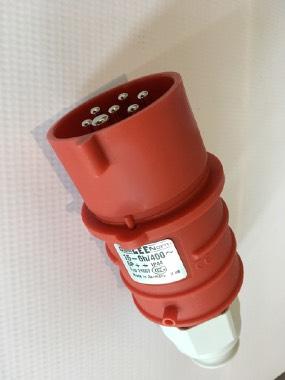

5 Motoreduktory / wtyk 1/

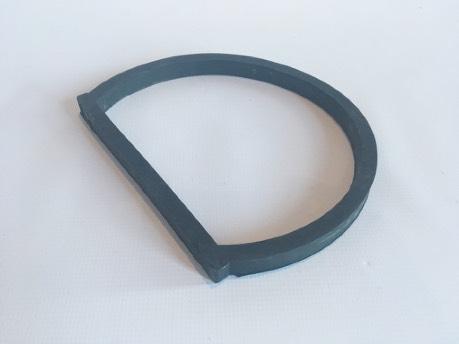

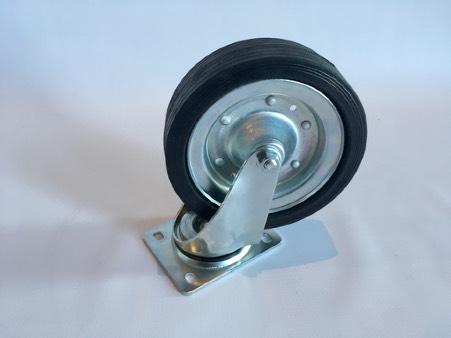

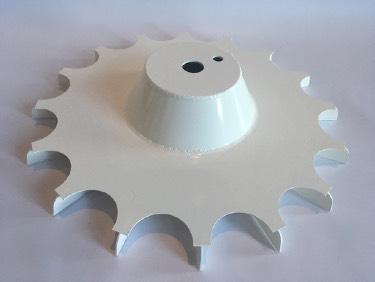

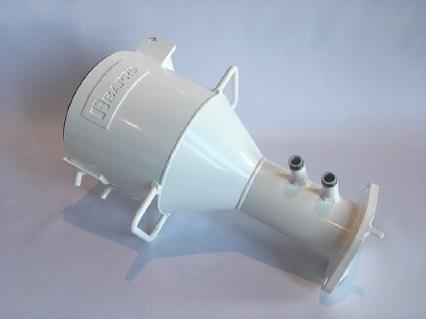

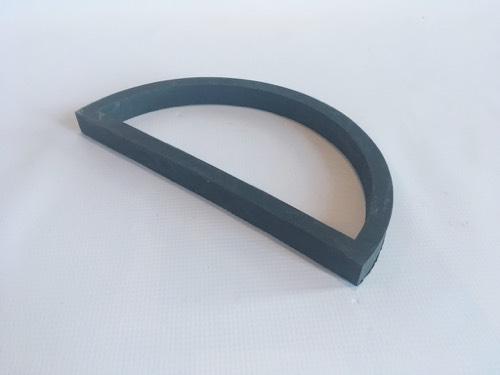

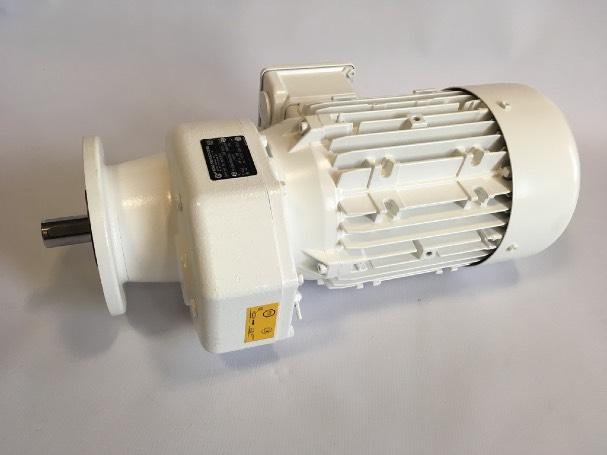

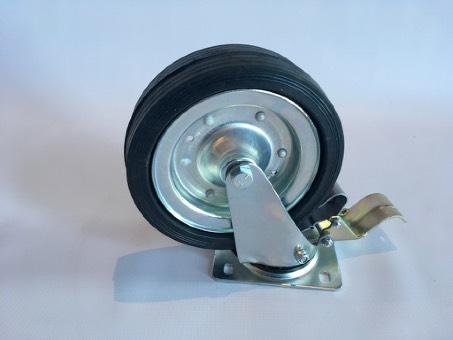

6 Opis części 1 pos kod produktu nazwa produktu kołnierz osłonowy motoreduktora lej kolumny mieszającej /1 uszczelka gumowa leja kolumny /2 uszczelka gumowa kosza zasobnika nastawnik koła podawczego koło podawcze (słoneczko) blacha osłonowa przeciw zapyleniu nakrętka koła podawczego (słoneczka) krata osłonowa z zębnikiem osłona zabieraka zapięcie kolumny z blokadą bolec kolumny zawleczka koło jezdne maszyny obrotowe 360 stopni koło jezdne maszyny obrotowe 360 stopni z hamulcem motoreduktor główny 5,5 kw edycja BAP /1 motoreduktor podajnika 0,55 kw edycja BAP motoreduktor główny 5,5 kw edycja BAP /2 motoreduktor podajnika 0,55 kw edycja BAP wtyka 7x16A 1/1

7 Kompresor K2 400V

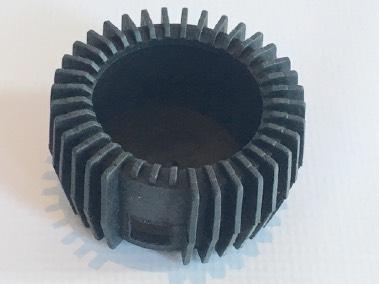

8 Opis części 2 pos kod produktu nazwa kompresor HANDY K2 400 Volt (bez wtyczki i wył. ciśnieniowego) wtyka kompresora 4x16A wyłącznik termiczny kompresora K podstawka pod wył. termiczny kompresora osłona gumowa wył. termicznego kompresora osłona filtra kompresora filtr kompresora dekiel kompresora pod filtr głowica kompresora szybkozłącze EWO kompresora z gw. zew. 1/4" zawór bezpieczeństwa kompresora 3,5 BAR rączka kompresora gumowa membrana kompresora płyta zaworu głowicy dolna płyta zaworu głowicy górna pierścień uszczelniający tłok śrubunek rozbierany 1/4 gw. zew. / zew króciec 1/4 gw. zew. na wąż 9 mm /1 wyłącznik ciśnieniowy kompresora 400V trójnik do wył. ciśnieniowego zawór zwrotny kolanko 1/4 gw. zew. / zew.

9 Armatura wod-powietrzna 3

10 Części armatura wod-powietrzna

11

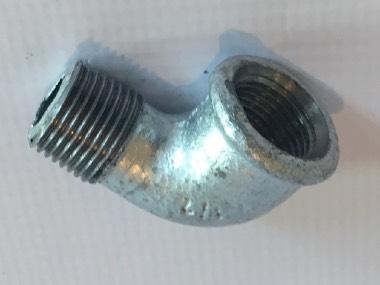

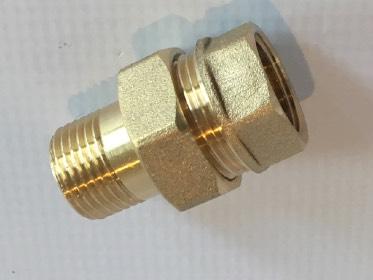

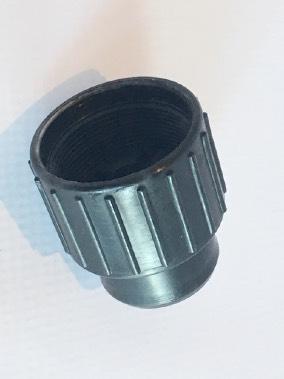

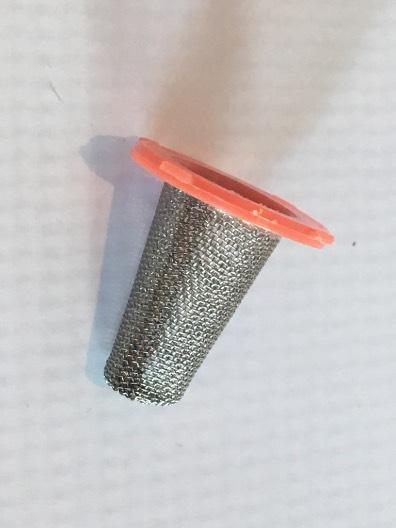

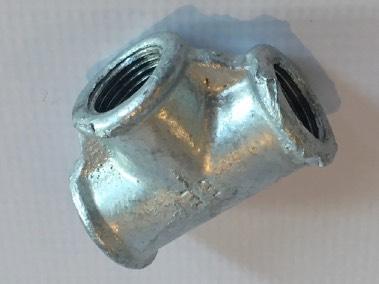

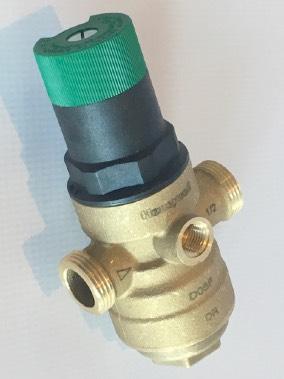

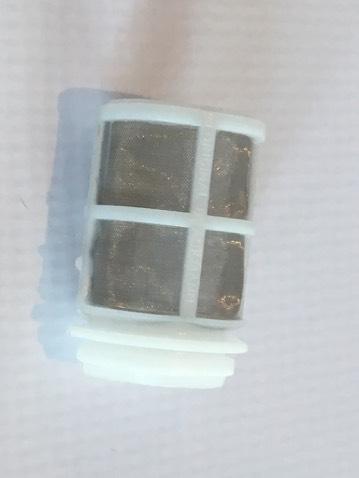

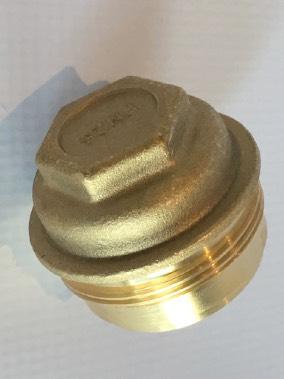

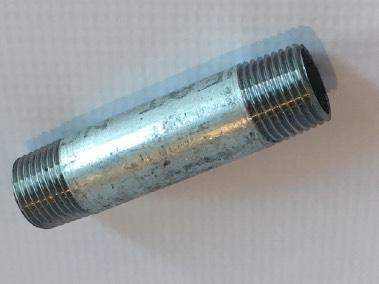

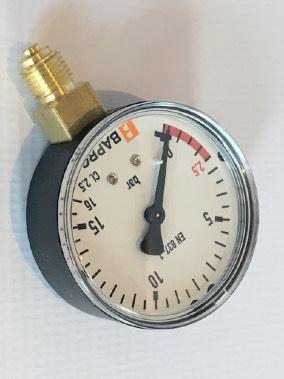

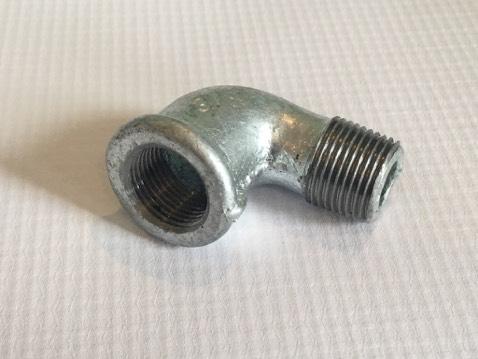

12 Opis części 3 pos kod produktu nazwa kostka do wyłącznika ciśnieniowego wod./pow wył. ciśnieniowy woda 1,9 (2,2) BAR wył. ciśnieniowy powietrze 0,9 (1,2) BAR osłona gumowa manometru wody manometr do wody 0-16 BAR 1/4 gw. zew zawór iglicowy do wody 1/ zawór elektromagnetyczny do wody 42V 1/ reduktor ciśnienia wody D06F 1/2 z filtrem zawór reduktora ciśnienia wody z o-ringiem sitko reduktora ciśnienia wody sitko wody (stożek) nakrętka wodomierza z uszczelką pływak wodomierza rurka wodomierza l/h /1 przedłużka 1/2 8cm kolanko 3/8 gw. zew / wew 90 stopni trójnik 1/2 gw. wew / wew / wew kolanko 1/2 gw. zew / wew 90 stopni króciec 3/8 gw. zew. na wąż 12,5mm zawór spustowy do wody 1/2 gw. zew wtyk EWO z końcówką do węża 1/2 35BAR króciec 1/2 gw. zew. na wąż 12,5mm /2 przedłużka 1/2 2cm nypel 1/2 gw. zew / zew kranik kulowy 1/2 gw. zew / wew śrubunek 1/2 z uszczelką gw. wew / zew

13 /1 moduł wodno-powietrzny nierdzewny /2 moduł wodno-powietrzny zwykły lakierowany

14 Pompa wody 50M + części

15 Opis części 4 pos kod produktu nazwa pompa wody 50M 230V (bez osprzętu) wtyczka szuko 230V kolanko 1 gw. zew / wew złączka geka 1 gw. zew. z uszczelką gumową redukcja 1 gw. zew. na 3/4 gw. wew złączka geka 3/4 gw. zew. z uszczelką gumową obejma węża wodnego 3/ złączka geka 3/4 z tuleją na wąż i z uszczelką gumową wąż gumowy 3/4 1,40 m filtr stożkowy do wody

16 Automatyka 400V 5

17 Części automatyka 400V

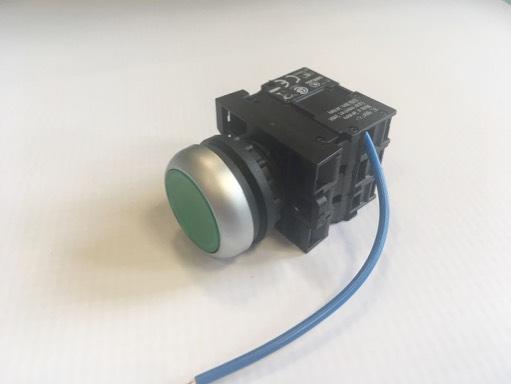

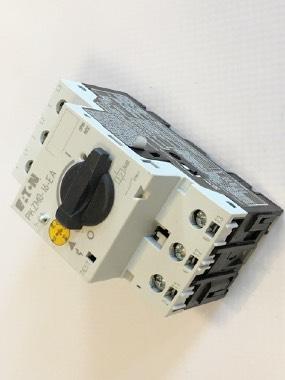

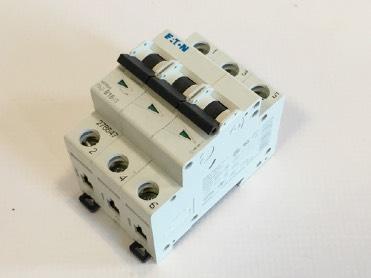

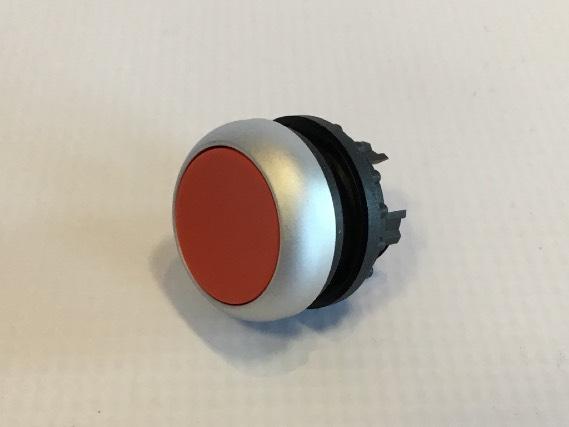

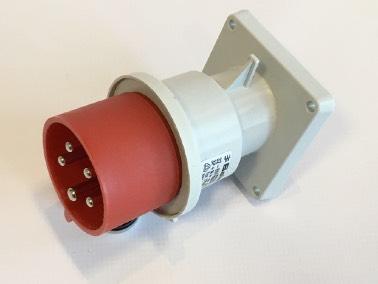

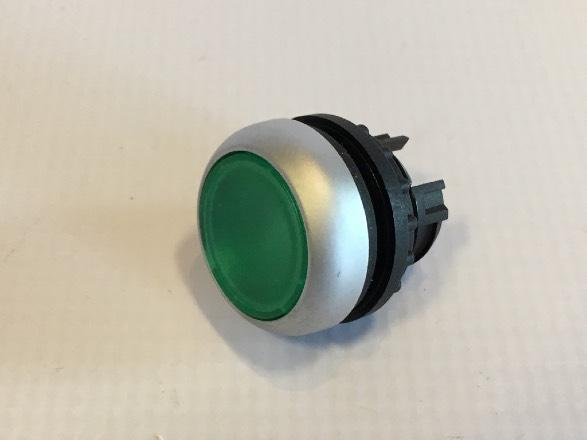

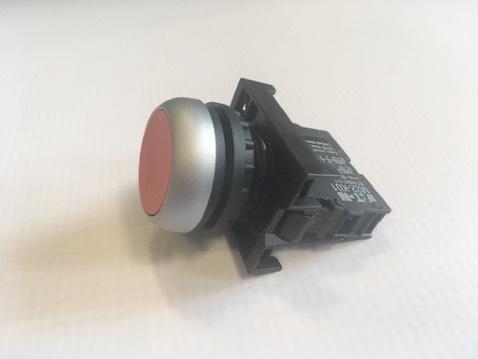

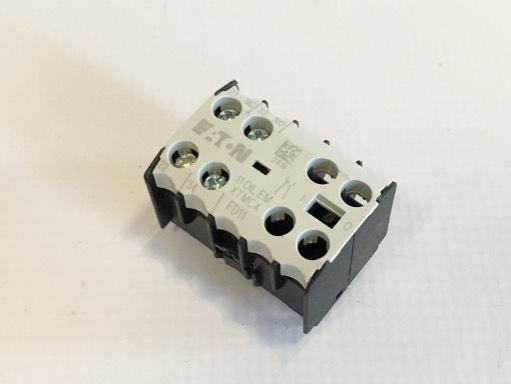

18 Opis części 5 pos kod produktu nazwa wtyka sprzętowa 5x32A /N gniazdo niebieskie 230V /S gniazdo szare 230V transformator gniazdo kompresora 4x16A gniazdo motoreduktora głównego 7x16A przełącznik ręczne automatyczne przełącznik obrotów wyłącznik ochronny silnika 1,6-2,5A wyłącznik ochronny silnika 10-16A bezpiecznik B wyłącznik główny kpl. przycisk czerwony STOP 0370 zawiera (0304 przejściowy el. mocujący el. stykowy K01) kpl. przycisk zielony START zawiera (0304 przejściowy el. mocujący el. stykowy K el. oprawki lamp z diodą led rezystor ) kpl. przycisk czarny wody KRANIK zawiera (0304 przejściowy el. mocujący el. stykowy K szyldzik) kpl. lampa czerwona sygnalizacyjna zawiera (0304 przejściowy el. mocujący el. oprawki lamp z diodą led rezystor ) stycznik DIL -EM10 42V nadstawka 11 DIL EM stycznik główny DILEM nadstawka DIL M32

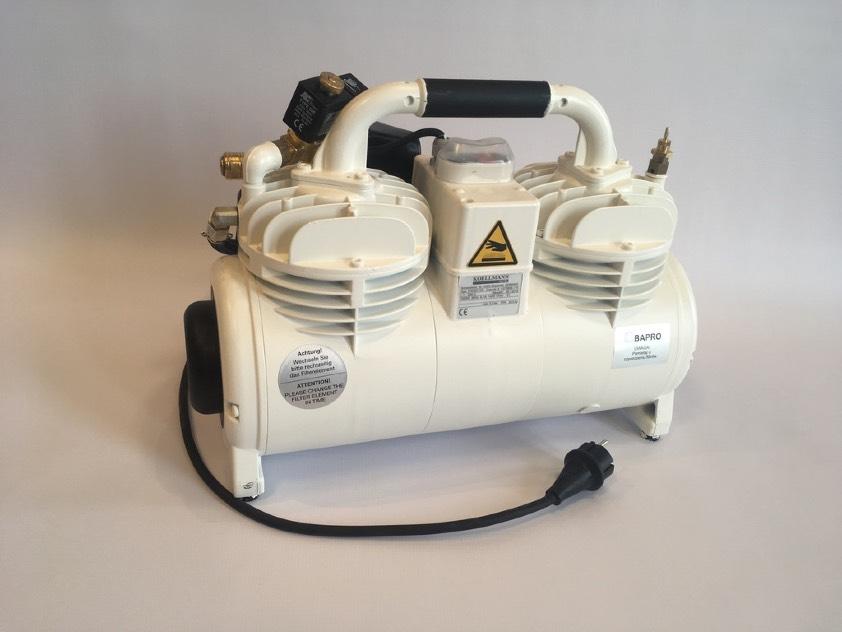

19 Kompresor K2 230V

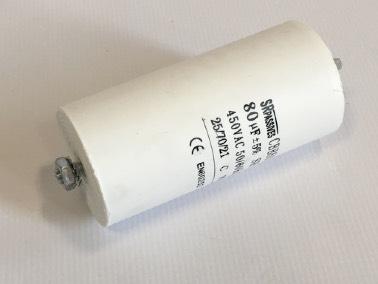

20 Opis części 6 pos kod produktu nazwa kompresor HANDY K2 230 Volt (bez wtyczki i wył. ciśnieniowego) przekaźnik klixen wyłącznik termiczny kompresora K podstawa pod wył. termiczny owalna gumowa osłona wył. termicznego osłona filtra kompresora filtr kompresora dekiel kompresora pod filtr głowica kompresora szybkozłączę EWO kompresora gw. zew 1/ zawór bezpieczeństwa kompresora 3,5 BAR rączka kompresora membrana gumowa kompresora płyta zaworu głowicy górna płyta zaworu głowicy dolna pierścień uszczelniający tłok kompresora śrubunek 1/4 gw zew / zew króciec 1/4 gw zew na wąż 9mm /2 wył. ciśnieniowy kompresora 230V trójnik do wył. ciśnieniowego zawór zwrotny kolanko 1/4 gw zew / zew

21 Automatyka 230V 7

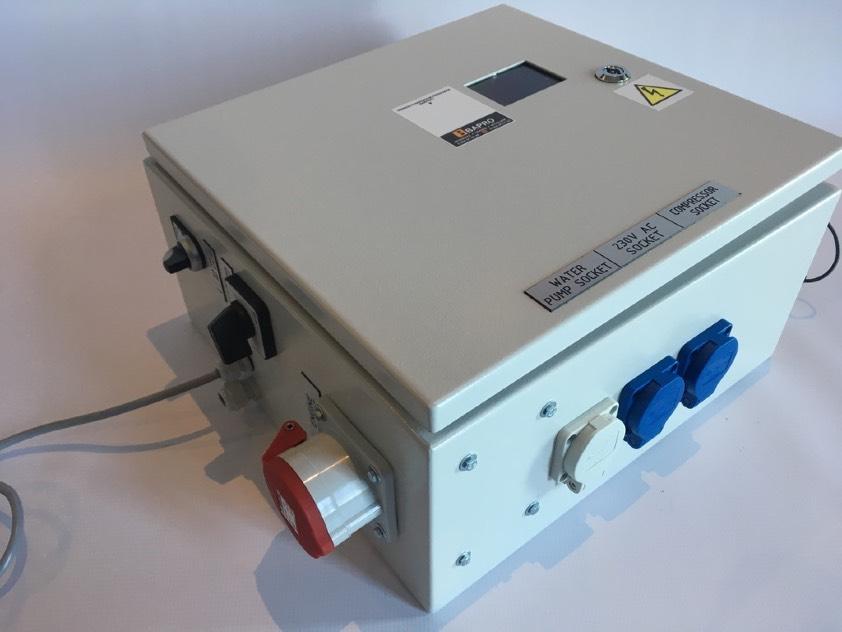

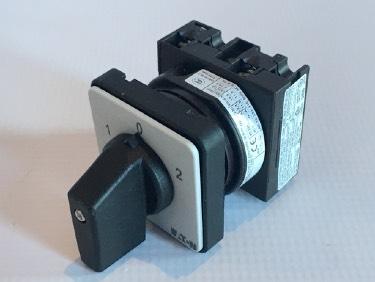

22 Diagram Części Automation automatyka parts 230V 230V Części automatyka 230V

23

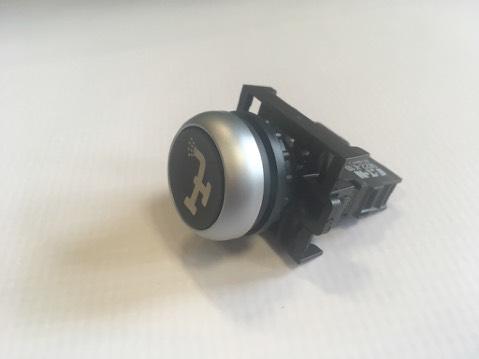

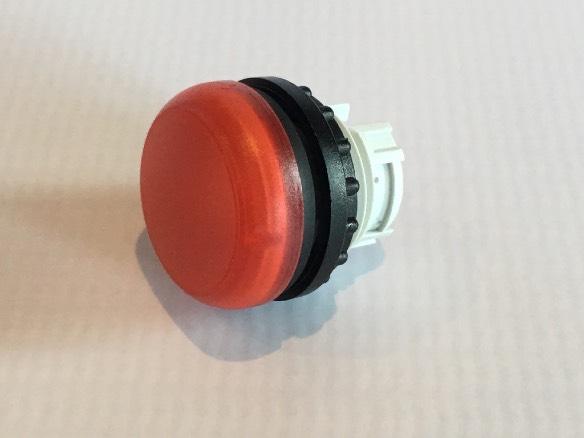

24 Opis części 7 pos kod produktu nazwa wtyka sprzętowa 230V 3x16A /N gniazdo niebieskie 230V /S gniazdo szare 230V transformator gniazdo motoreduktora głównego 7x16A kpl. przełącznik woda / bez wody (dotyczy tylko modeli STRONG MAX) zawiera (0550 zaślepka przejściowy el. mocujący element stykowy K10) przełącznik ręczne automatyczne przełącznik obrotów wyłącznik główny kpl. lampa czerwona sygnalizacyjna zawiera (0304 przejściowy el. mocujący el. oprawki lamp z diodą led rezystor ) kpl. przycisk czarny wody KRANIK zawiera (0304 przejściowy el. mocujący el. stykowy K szyldzik) kpl. przycisk zielony START zawiera (0304 przejściowy el. mocujący el. stykowy K el. oprawki lamp z diodą led rezystor ) kpl. przycisk czerwony STOP 0370 zawiera (0304 przejściowy el. mocujący el. stykowy K01) stycznik 230V K1 DILM wyłącznik ochrony silnika PKZM01-6,3A przekaźnik 230V PK - 2P (P2, P3) przekaźnik 230V PK -4PZ (P4) bezpiecznik B16 230V stycznik 230V K2 ST przekaźnik czasowy uniwersalny PCR-513 (P1,P5) opornik hamulca falownika falownik potencjometr 230V /1 kondesator 40mF /2 kondensator 80mF

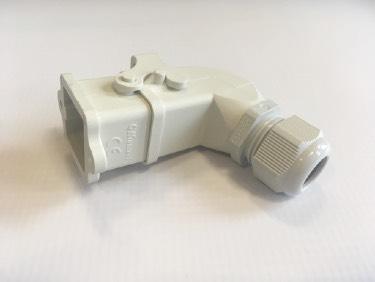

25 obudowa 4biegunowa wkład 4biegunowy

26 Pompy ślimakowe

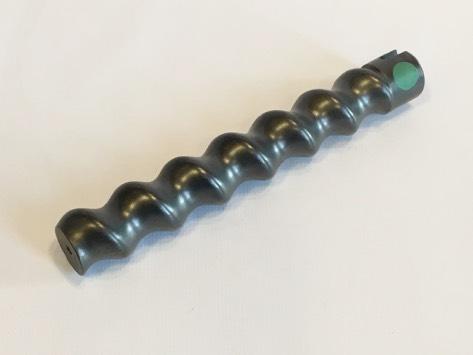

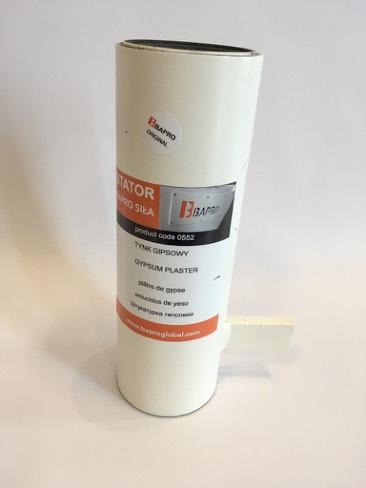

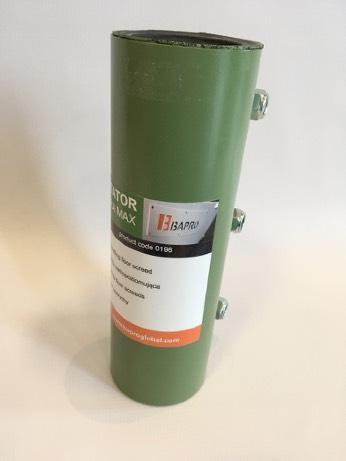

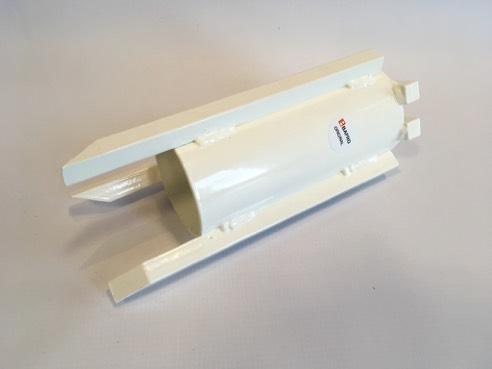

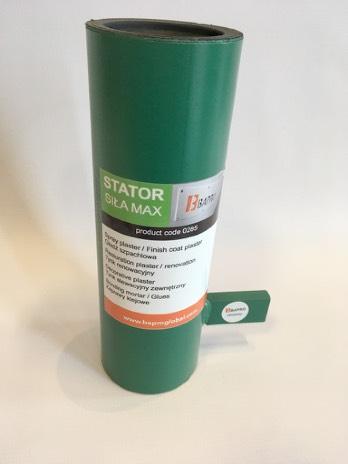

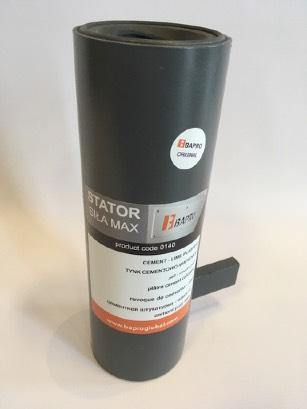

27 Opis części 8 pos kod produktu nazwa płaszcz pompy ślimakowej BAPRO SIŁA MAX green (STATOR ) ślimak pompy BAPRO SIŁA MAX green (ROTOR) ślimak pompy BAPRO SIŁA MAX green z płetwą (ROTOR) płaszcz pompy ślimakowej BAPRO SIŁA (STATOR ) ślimak pompy BAPRO SIŁA (ROTOR) płaszcz pompy ślimakowej BAPRO SIŁA MAX (STATOR ) ślimak pompy BAPRO SIŁA MAX (ROTOR) ślimak pompy BAPRO SIŁA MAX z płetwą (ROTOR) płaszcz pompy ślimakowej BAPRO SIŁA MAX 230V (STATOR ) ślimak pompy BAPRO SIŁA MAX 230V (ROTOR) ślimak pompy BAPRO SIŁA MAX 230V z płetwą (ROTOR) płaszcz pompy ślimakowej BAPRO SIŁA MAX wylewka (STATOR ) ślimak pompy BAPRO SIŁA MAX wylewka (ROTOR) ślimak pompy BAPRO SIŁA MAX wylewka z płetwą (ROTOR)

28 Akcesoria pozostałe

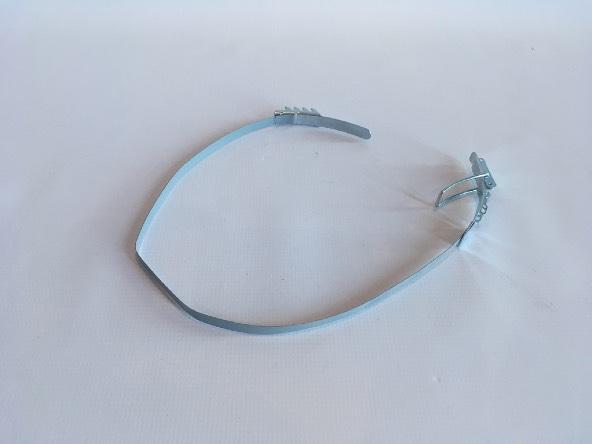

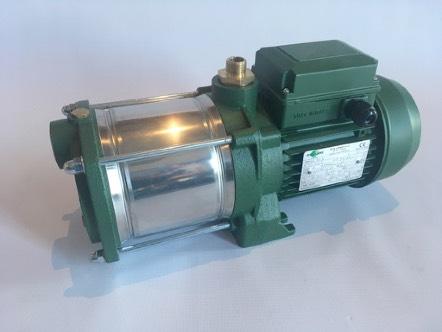

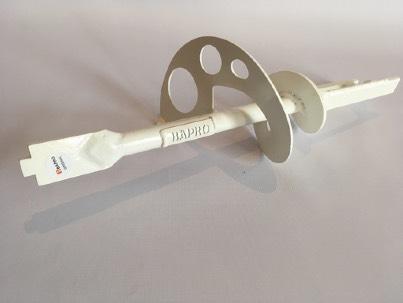

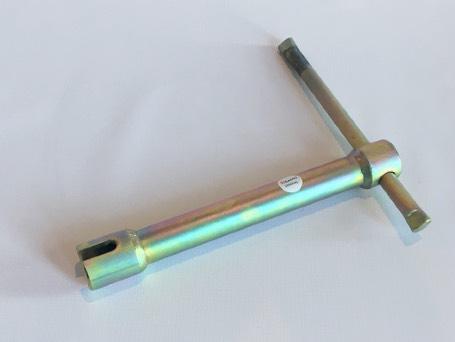

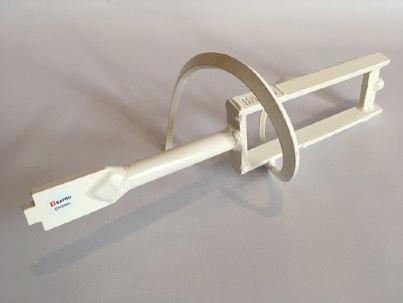

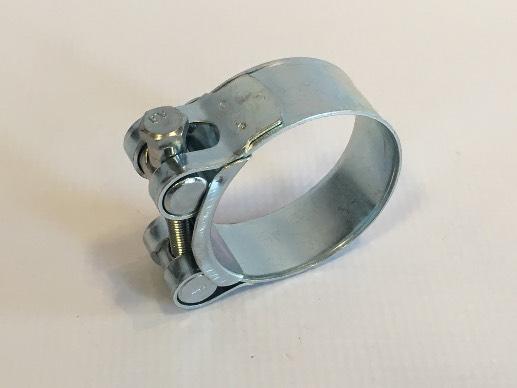

29 Opis części 9 pos kod produktu nazwa oczyszczacz płaskownik podstawa pomp typu D szpilka mocująca mieszadło utwardzone mieszadło utwardzone do tynków lekkich zabierak /1 obejma zaciskowa (cybant) opaska węża wodnego 3/ opaska węża 25mm opaska węża 35mm /2 obejma zaciskowa (cybant) piłka czyszcząca 30mm piłka czyszcząca 40mm czyszczak pilnik szprycy klucz do pomp ślimakowych manometr ciśnienia zaprawy dodatkowy mieszalnik BAPROMIX pompa wody 80M 230V

30 Złącza 9/

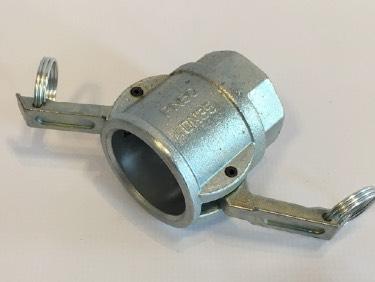

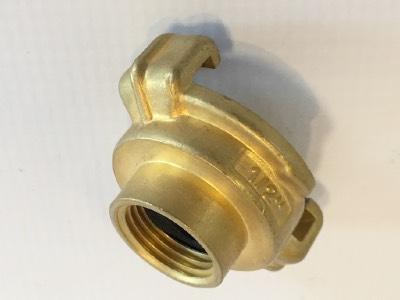

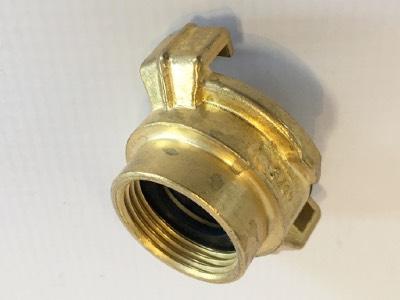

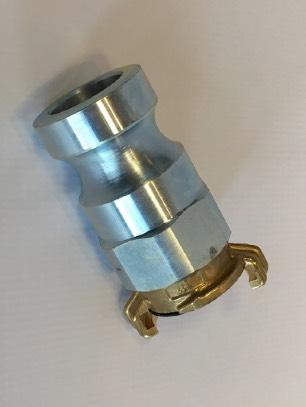

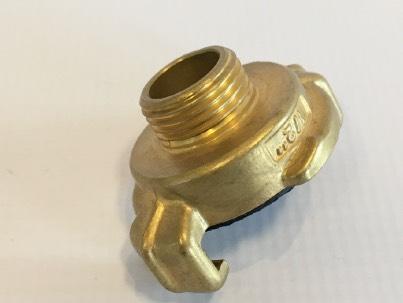

31 Opis części 9/1 pos kod produktu nazwa złączka geka 3/8 gw. wew. z uszczelką gumową złączka geka 1/2 gw. wew. z uszczelką gumową złączka geka 3/4 gw. wew. z uszczelką gumową złączka geka 1 gw. wew. z uszczelką gumową złączka geka 3/8 gw. zew. z uszczelką gumową złączka geka 1/2 gw. zew. z uszczelką gumową złączka geka 3/4 gw. zew. z uszczelką gumową złączka geka 1 gw. zew. z uszczelką gumową złączka geka zaślepka z uszczelką gumową złączka geka 1/2 z tuleją na wąż i z uszczelką gumową złączka geka 3/4 z tuleją na wąż i z uszczelką gumową złączka geka 1 z tuleją na wąż i z uszczelką gumową regulowana dysza zraszająca wody 1/2 z tuleją na wąż 12,5 mm zawór wodny kulowy 3/ redukcja tynkarska do płukania węża 25mm złącze obrotowe złącze tynkarskie damskie 25mm (dwie zapinki) gw. wew złącze długiej szprycy tynkarskie damskie 25mm (dwie zapinki) gw. wew. 1 pod zaworek szprycy 3/8

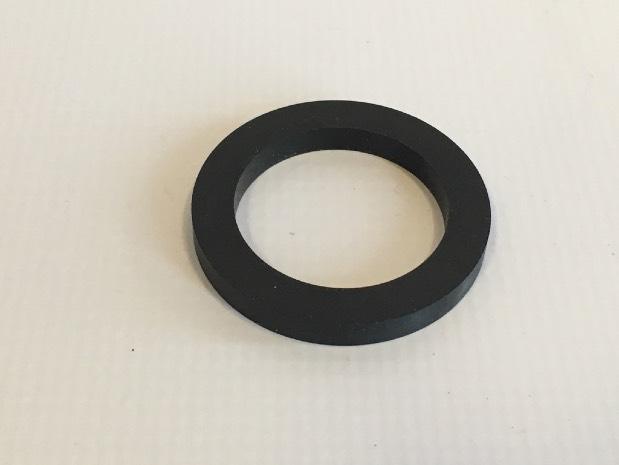

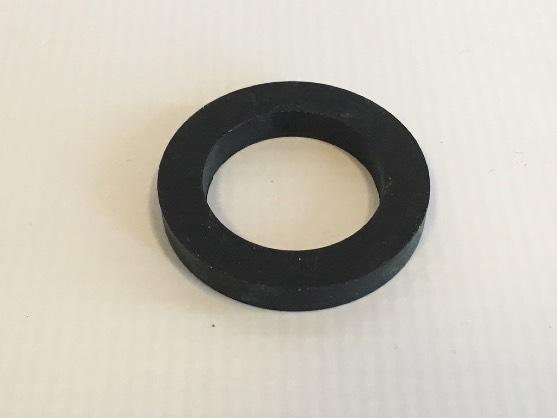

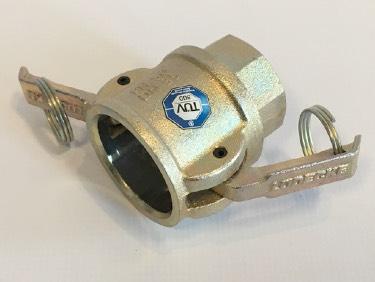

32 Złącza / uszczelki 9/

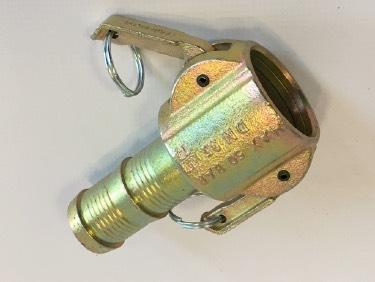

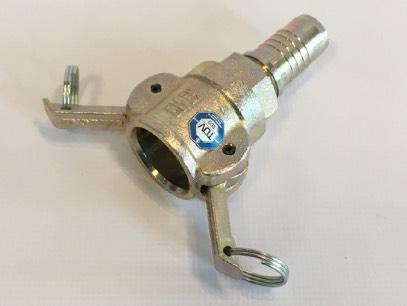

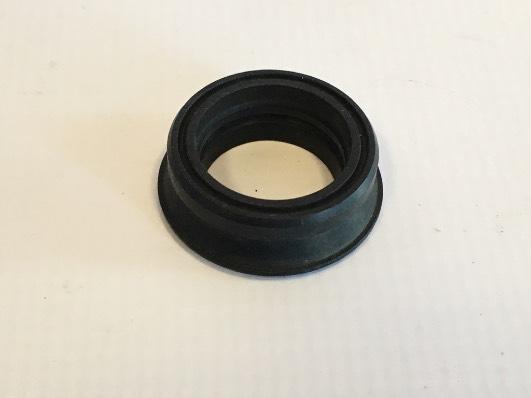

33 Opis części 9/2 pos kod produktu nazwa złącze tynkarskie męskie 25mm z tuleją obrotową na wąż 25mm 50 BAR pod zakucie złącze tynkarskie damskie 25mm (dwie zapinki) z tuleją na wąż 25mm 50 BAR pod zakucie /OP złącze tynkarskie męskie 25mm z tuleją obrotową na wąż 25mm 50 BAR pod opaski zaciskowe /OP złącze tynkarskie damskie 25mm (dwie zapinki) z tuleją na wąż 25mm 50 BAR pod opaski zaciskowe złącze tynkarskie męskie 35mm z tuleją na wąż 35mm 50 BAR pod opaski zaciskowe złącze tynkarskie damskie 35mm (dwie zapinki) z tuleją na wąż 35mm 50 BAR pod opaski zaciskowe złącze tynkarskie damskie 25mm (dwie zapinki) 50 BAR gw. wew złącze tynkarskie damskie 35mm (dwie zapinki) 50 BAR gw. wew. 5/ złącze tynkarskie męskie 25mm 50 BAR gw. wew złącze do kołnierza tynkarskie męskie 25mm 50 BAR gw. wew. 5/ redukcja tynkarska węża 35mm na 25mm redukcja tynkarska do płukania węża 25mm zacisk złącza (zapinka do złącza tynkarskiego) bolec zacisku złącza (trzpień) zawleczka uszczelka gumowa do złączki geka wod-pow uszczelka gumowa do złącza tynkarskiego 25mm uszczelka gumowa do złącza tynkarskiego 35mm

34 Szpryca natryskowa części 9/

35 Opis części 9/3 pos kod produktu nazwa kpl. główka natryskowa prosta (zawiera dyszę natryskową, śrubę i rurkę powietrza) kpl. główka natryskowa kątowa (zawiera dyszę natryskową, śrubę i rurkę powietrza) rurka powietrza szprycy śruba do szprycy /1 gumowa stożkowa dysza natryskowa 10mm /2 gumowa stożkowa dysza natryskowa 12mm /4 gumowa stożkowa dysza natryskowa 14mm uchwyt do węża szprycy zaworek szprycy 3/8 gw. zew. na wąż 9mm złącze długiej szprycy tynkarskie damskie 25mm (dwie zapinki) gw. wew. 1 pod zaworek szprycy 3/8 11 złącze obrotowe złącze tynkarskie damskie 25mm (dwie zapinki) 50 BAR gw. wew zacisk złącza (zapinka do złącza tynkarskiego) bolec zacisku złącza (trzpień) /1 obejma zaciskowa (cybant) złączka geka 3/8 gw. zew. z uszczelką gumową kpl. długa szpryca natryskowa 100 cm kpl. krótka szpryca natryskowa 30 cm

36 Węże materiałowe, powietrzne, wodne / kable elektr. 9/

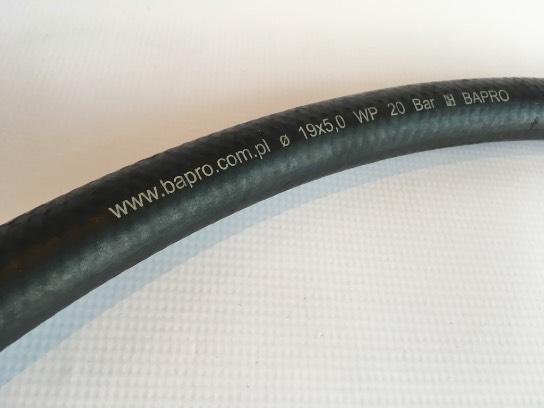

37 Opis części 9/4 pos kod produktu nazwa wąż materiałowy 25mm zakuty hydraulicznie zawiera złącza tynkarskie męskie obrotowe i damskie z dwoma zapinkami - parametr 10 metrów wąż materiałowy 25mm zakuty hydraulicznie zawiera złącza tynkarskie męskie obrotowe i damskie z dwoma zapinkami - parametr 15 metrów wąż materiałowy 25mm zakuty hydraulicznie zawiera złącza tynkarskie męskie obrotowe i damskie z dwoma zapinkami - parametr 20 metrów wąż powietrzny 1/2 zawiera złączki geka - parametr 11 metrów wąż powietrzny 1/2 zawiera złączki geka - parametr 16 metrów wąż powietrzny 1/2 zawiera złączki geka - parametr 20 metrów wąż wodny 3/4 zawiera złączki geka - parametr 25 metrów wąż wodny 3/4 zawiera złączki geka - parametr 50 metrów wąż materiałowy 35mm zakuty hydraulicznie zawiera złącza tynkarskie męskie i damskie z dwoma zapinkami - parametr 20 metrów przewód elektryczny 230V z wtykami OPD żo 3 x 4mm2 - parametr 25 metrów przejściówka elektryczna 230/400 V przewód elektryczny 400V z wtykami OPD żo 5 x 4mm2- parametr 25 metrów

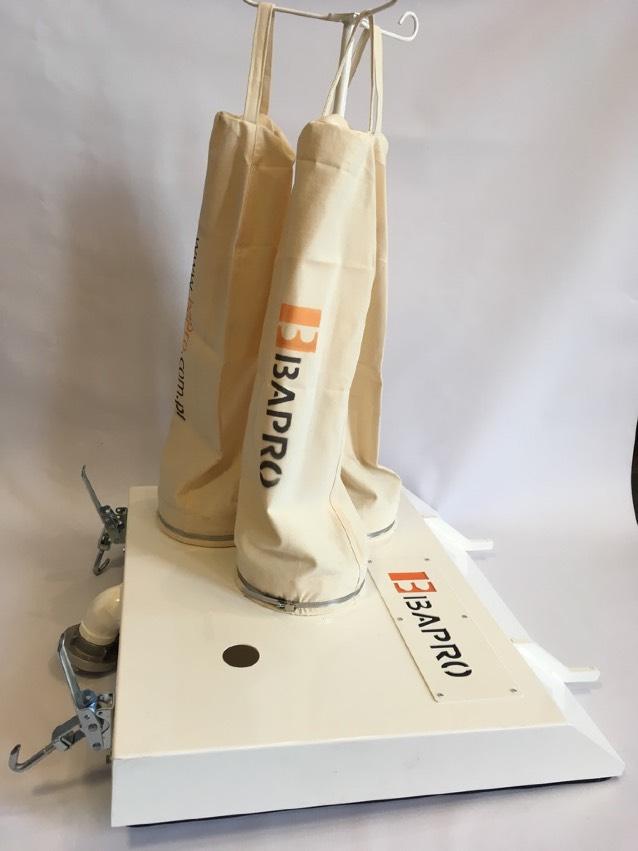

38 9/5 Pokrywa przeciwpyłowa

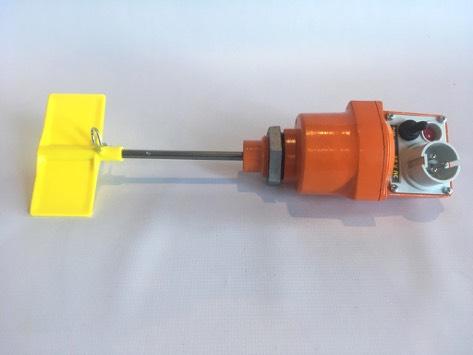

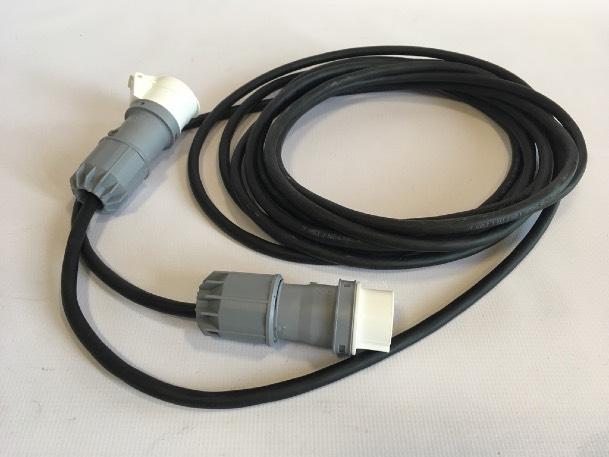

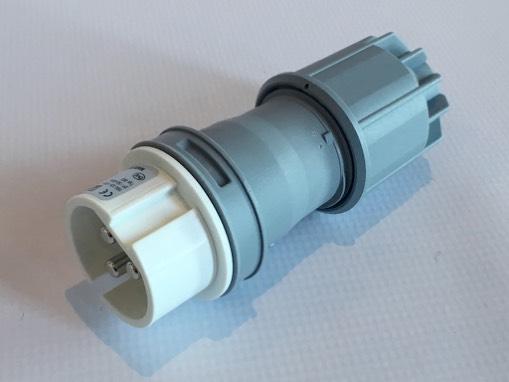

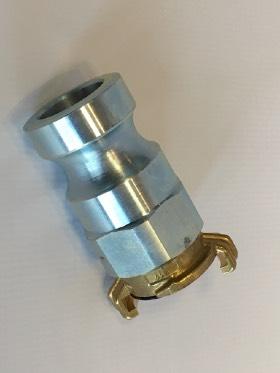

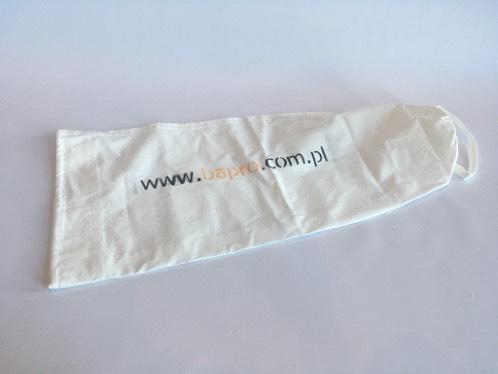

39 Opis części 9/5 pos kod produktu nazwa kpl. pokrywa przeciwpyłowa (nie zawiera sondy i przewodu sterującego) sonda stanu napełnienia materiału złącze pokrywy przeciwpyłowej C gw. wew zapięcie pokrywy przeciwpyłowej worek filtrujący opaska worka filtrującego kpl. wąż podawczy PCV ze złączami C parametr 25 metrów gniazdo sondy 3x16A wtyka sondy 3x16A kpl. kabel sterujący do sondy wraz z wtykami 3x16A parametr 50 metrów

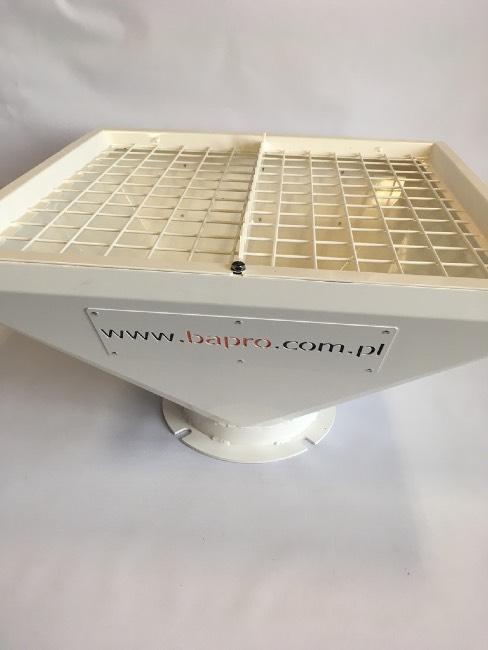

40 Specjalistyczna szpryca natryskowa 9/ Adaptery 9/7 6 7

41 Opis części pos kod produktu nazwa 9/6 9/ kpl. specjalistyczna szpryca natryskowa ze sterowaniem ciśnieniowym /D1 dysza stożkowa stalowa 4mm /D2 dysza stożkowa stalowa 6mm /D3 dysza stożkowa stalowa 8mm /D4 dysza płaska stalowa pojemnik wyrównawczy agregatu (powiększający objętość zasobnika materiału) adapter zasypu ręcznego do gruszki pneumatycznego podajnika BAPRO 100/140

42 10 BAPRO EASY II

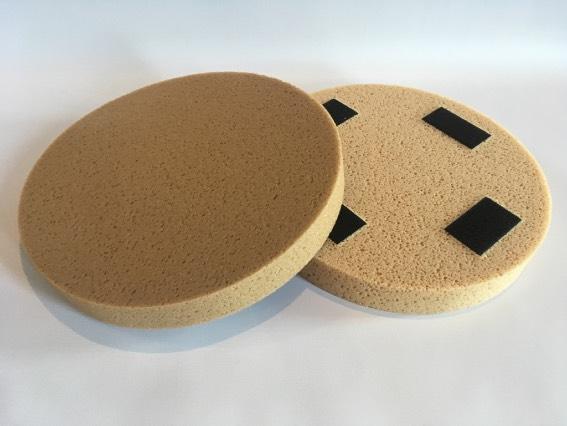

43 Opis części 10 pos kod produktu nazwa gniazdo przełącznik główny lampka sygnalizacyjna gotowość regulator obrotów gniazdo przyłącze wody zbiornik na wodę filtr wody transformator zacieraczki pompa wody przycisk wody motoreduktor zawór zwrotny dysza wodna zraszająca uchwyt górny talerz napędowy z rzepami śr. 40cm wtyka przewód zacieraczki 10m przełącznik zacieraczki włącz/wyłącz /B gąbka biała z rzepami śr. 40cm /N gąbka niebieska z rzepami śr. 40cm /C gąbka brązowa z rzepami śr. 40cm paca poliuretanowa biała z rzepami śr. 40cm paca PCV czarna z rzepami śr. 40cm
