1 European Institute of Environmental Energy POLAND, Ltd WARSZAWA UL. CHOCIMSKA 31/9 AUDYT ENERGETYCZNY - AKTUALIZACJA BUDYNKU UśYTECZNOŚCI PUBLICZNEJ BUDYNEK MAGAZYNOWY NR 12, 14 I 50 Centrum Szkolenia Policji Legionowo ul. Zegrzyńska 121 województwo: mazowieckie Zamawiający: Centrum Szkolenia Policji ul. Zegrzyńska Legionowo Data zakończenia pracy: lipiec 2013 roku Wykonawca: mgr inŝ. Leszek Gazda Kurs przygotowujący do działalności audytora energetycznego nr 66/2003, zaświadczenie nr 1100

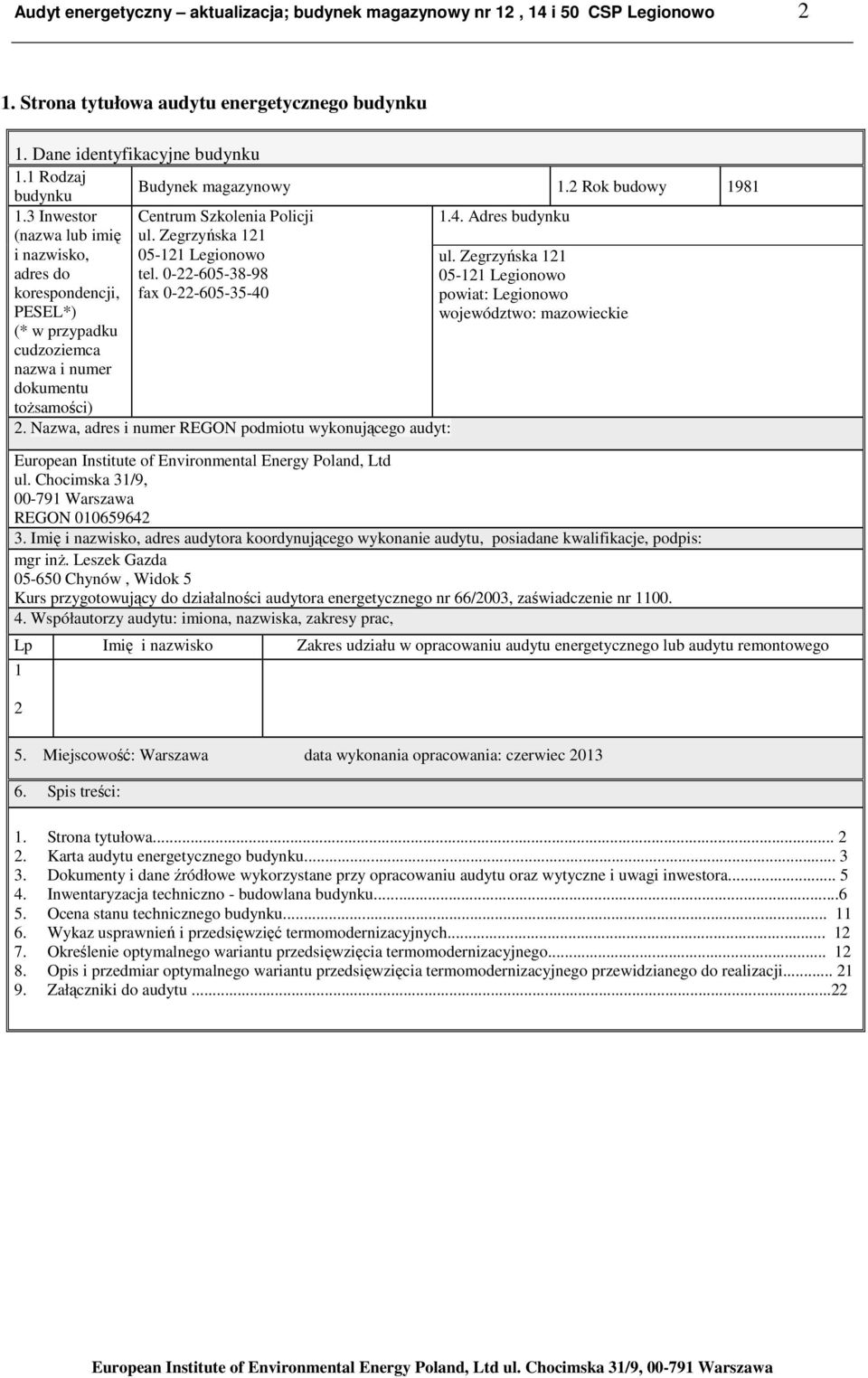

2 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 2 1. Strona tytułowa audytu energetycznego budynku 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Budynek magazynowy 1.2 Rok budowy Inwestor Centrum Szkolenia Policji 1.4. Adres budynku (nazwa lub imię ul. Zegrzyńska 121 i nazwisko, Legionowo ul. Zegrzyńska 121 adres do korespondencji, PESEL*) tel fax Legionowo powiat: Legionowo województwo: mazowieckie (* w przypadku cudzoziemca nazwa i numer dokumentu toŝsamości) 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt: European Institute of Environmental Energy Poland, Ltd ul. Chocimska 31/9, Warszawa REGON Imię i nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: mgr inŝ. Leszek Gazda Chynów, Widok 5 Kurs przygotowujący do działalności audytora energetycznego nr 66/2003, zaświadczenie nr Współautorzy audytu: imiona, nazwiska, zakresy prac, Lp Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego lub audytu remontowego Miejscowość: Warszawa data wykonania opracowania: czerwiec Spis treści: 1. Strona tytułowa Karta audytu energetycznego budynku Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora Inwentaryzacja techniczno - budowlana budynku Ocena stanu technicznego budynku Wykaz usprawnień i przedsięwzięć termomodernizacyjnych Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Opis i przedmiar optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji Załączniki do audytu...22

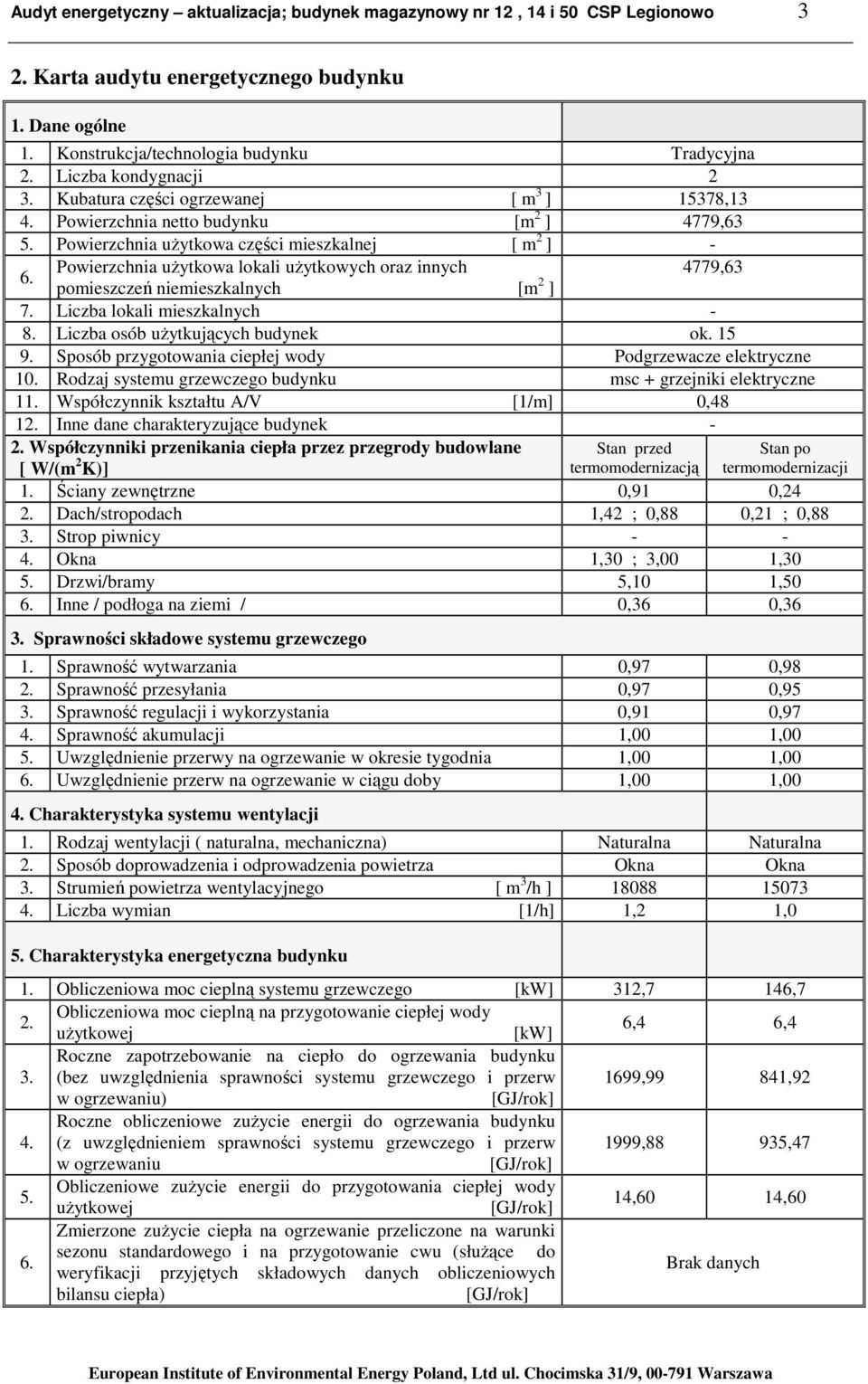

3 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 3 2. Karta audytu energetycznego budynku 1. Dane ogólne 1. Konstrukcja/technologia budynku Tradycyjna 2. Liczba kondygnacji 2 3. Kubatura części ogrzewanej [ m 3 ] 15378,13 4. Powierzchnia netto budynku [m 2 ] 4779,63 5. Powierzchnia uŝytkowa części mieszkalnej [ m 2 ] - 6. Powierzchnia uŝytkowa lokali uŝytkowych oraz innych 4779,63 pomieszczeń niemieszkalnych [m 2 ] 7. Liczba lokali mieszkalnych - 8. Liczba osób uŝytkujących budynek ok Sposób przygotowania ciepłej wody Podgrzewacze elektryczne 10. Rodzaj systemu grzewczego budynku msc + grzejniki elektryczne 11. Współczynnik kształtu A/V [1/m] 0, Inne dane charakteryzujące budynek - 2. Współczynniki przenikania ciepła przez przegrody budowlane Stan przed Stan po [ W/(m 2 K)] termomodernizacją termomodernizacji 1. Ściany zewnętrzne 0,91 0,24 2. Dach/stropodach 1,42 ; 0,88 0,21 ; 0,88 3. Strop piwnicy Okna 1,30 ; 3,00 1,30 5. Drzwi/bramy 5,10 1,50 6. Inne / podłoga na ziemi / 0,36 0,36 3. Sprawności składowe systemu grzewczego 1. Sprawność wytwarzania 0,97 0,98 2. Sprawność przesyłania 0,97 0,95 3. Sprawność regulacji i wykorzystania 0,91 0,97 4. Sprawność akumulacji 1,00 1,00 5. Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 1,00 1,00 6. Uwzględnienie przerw na ogrzewanie w ciągu doby 1,00 1,00 4. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji ( naturalna, mechaniczna) Naturalna Naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza Okna Okna 3. Strumień powietrza wentylacyjnego [ m 3 /h ] Liczba wymian [1/h] 1,2 1,0 5. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplną systemu grzewczego [kw] 312,7 146,7 2. Obliczeniowa moc cieplną na przygotowanie ciepłej wody uŝytkowej [kw] 6,4 6,4 3. Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw 1699,99 841,92 w ogrzewaniu) [GJ/rok] 4. Roczne obliczeniowe zuŝycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw 1999,88 935,47 w ogrzewaniu [GJ/rok] 5. Obliczeniowe zuŝycie energii do przygotowania ciepłej wody uŝytkowej [GJ/rok] 14,60 14,60 6. Zmierzone zuŝycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (słuŝące do weryfikacji przyjętych składowych danych obliczeniowych Brak danych bilansu ciepła) [GJ/rok]

4 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 4 7. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego 98,8 48,9 i przerw w ogrzewaniu) [kwh/(m 2 rok)] 8. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego 116,2 54,3 i przerw w ogrzewaniu) [kwh/(m 2 rok)] 9. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego 36,8 17,2 i przerw w ogrzewaniu) [kwh/(m 3 rok)] 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu ) 1. Opłata za 1GJ na ogrzewanie ** ) [zł] 104,03 48,68 2. Opłata za 1 MW mocy zam. na ogrzewanie na miesiąc ***) [zł] 2923, ,53 3. Opłata za podgrzanie 1 m 3 wody uŝytkowej ** ) [zł] 35,30 35,30 4. Opłata za 1MW mocy zamówionej na podgrzanie wody uŝytkowej na miesiąc*** ) [zł] Opłata za ogrzanie 1 m 2 pow. uŝytkowej miesięcznie [zł] 3,82 1,04 6. Opłata abonamentowa [zł] Inne [zł] Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana suma kredytu [zł ] Planowane koszty całkowite [zł ] Roczne zmniejszenie zapotrzebowania na energię [%] Roczna oszczędność kosztów energii [zł/rok] ,58 Premia termomodernizacyjna [zł] 0,00 *) - dla budynku o mieszanej funkcji naleŝy podać wszystkie dane oddzielnie dla kaŝdej części budynku ** ) - opłata zmienna związana z dystrybucją i przesyłem jednostki energii *** ) - stała opłata miesięczna związana z dystrybucją i przesyłem energii 52,8

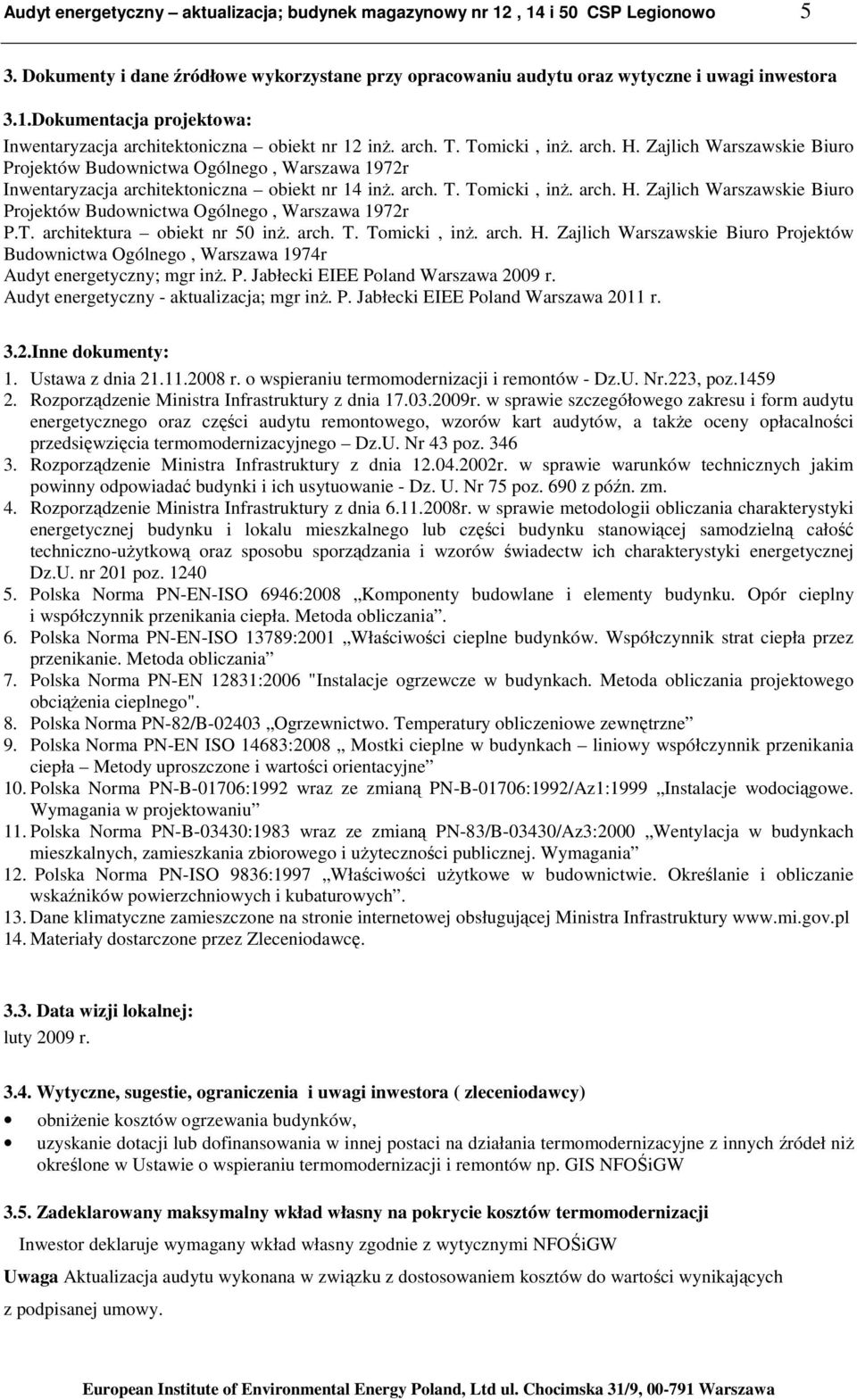

5 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 5 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1.Dokumentacja projektowa: Inwentaryzacja architektoniczna obiekt nr 12 inŝ. arch. T. Tomicki, inŝ. arch. H. Zajlich Warszawskie Biuro Projektów Budownictwa Ogólnego, Warszawa 1972r Inwentaryzacja architektoniczna obiekt nr 14 inŝ. arch. T. Tomicki, inŝ. arch. H. Zajlich Warszawskie Biuro Projektów Budownictwa Ogólnego, Warszawa 1972r P.T. architektura obiekt nr 50 inŝ. arch. T. Tomicki, inŝ. arch. H. Zajlich Warszawskie Biuro Projektów Budownictwa Ogólnego, Warszawa 1974r Audyt energetyczny; mgr inŝ. P. Jabłecki EIEE Poland Warszawa 2009 r. Audyt energetyczny - aktualizacja; mgr inŝ. P. Jabłecki EIEE Poland Warszawa 2011 r. 3.2.Inne dokumenty: 1. Ustawa z dnia r. o wspieraniu termomodernizacji i remontów - Dz.U. Nr.223, poz Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a takŝe oceny opłacalności przedsięwzięcia termomodernizacyjnego Dz.U. Nr 43 poz Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - Dz. U. Nr 75 poz. 690 z późn. zm. 4. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-uŝytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej Dz.U. nr 201 poz Polska Norma PN-EN-ISO 6946:2008 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 6. Polska Norma PN-EN-ISO 13789:2001 Właściwości cieplne budynków. Współczynnik strat ciepła przez przenikanie. Metoda obliczania 7. Polska Norma PN-EN 12831:2006 "Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciąŝenia cieplnego". 8. Polska Norma PN-82/B Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne 9. Polska Norma PN-EN ISO 14683:2008 Mostki cieplne w budynkach liniowy współczynnik przenikania ciepła Metody uproszczone i wartości orientacyjne 10. Polska Norma PN-B-01706:1992 wraz ze zmianą PN-B-01706:1992/Az1:1999 Instalacje wodociągowe. Wymagania w projektowaniu 11. Polska Norma PN-B-03430:1983 wraz ze zmianą PN-83/B-03430/Az3:2000 Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i uŝyteczności publicznej. Wymagania 12. Polska Norma PN-ISO 9836:1997 Właściwości uŝytkowe w budownictwie. Określanie i obliczanie wskaźników powierzchniowych i kubaturowych. 13. Dane klimatyczne zamieszczone na stronie internetowej obsługującej Ministra Infrastruktury Materiały dostarczone przez Zleceniodawcę Data wizji lokalnej: luty 2009 r Wytyczne, sugestie, ograniczenia i uwagi inwestora ( zleceniodawcy) obniŝenie kosztów ogrzewania budynków, uzyskanie dotacji lub dofinansowania w innej postaci na działania termomodernizacyjne z innych źródeł niŝ określone w Ustawie o wspieraniu termomodernizacji i remontów np. GIS NFOŚiGW 3.5. Zadeklarowany maksymalny wkład własny na pokrycie kosztów termomodernizacji Inwestor deklaruje wymagany wkład własny zgodnie z wytycznymi NFOŚiGW Uwaga Aktualizacja audytu wykonana w związku z dostosowaniem kosztów do wartości wynikających z podpisanej umowy.

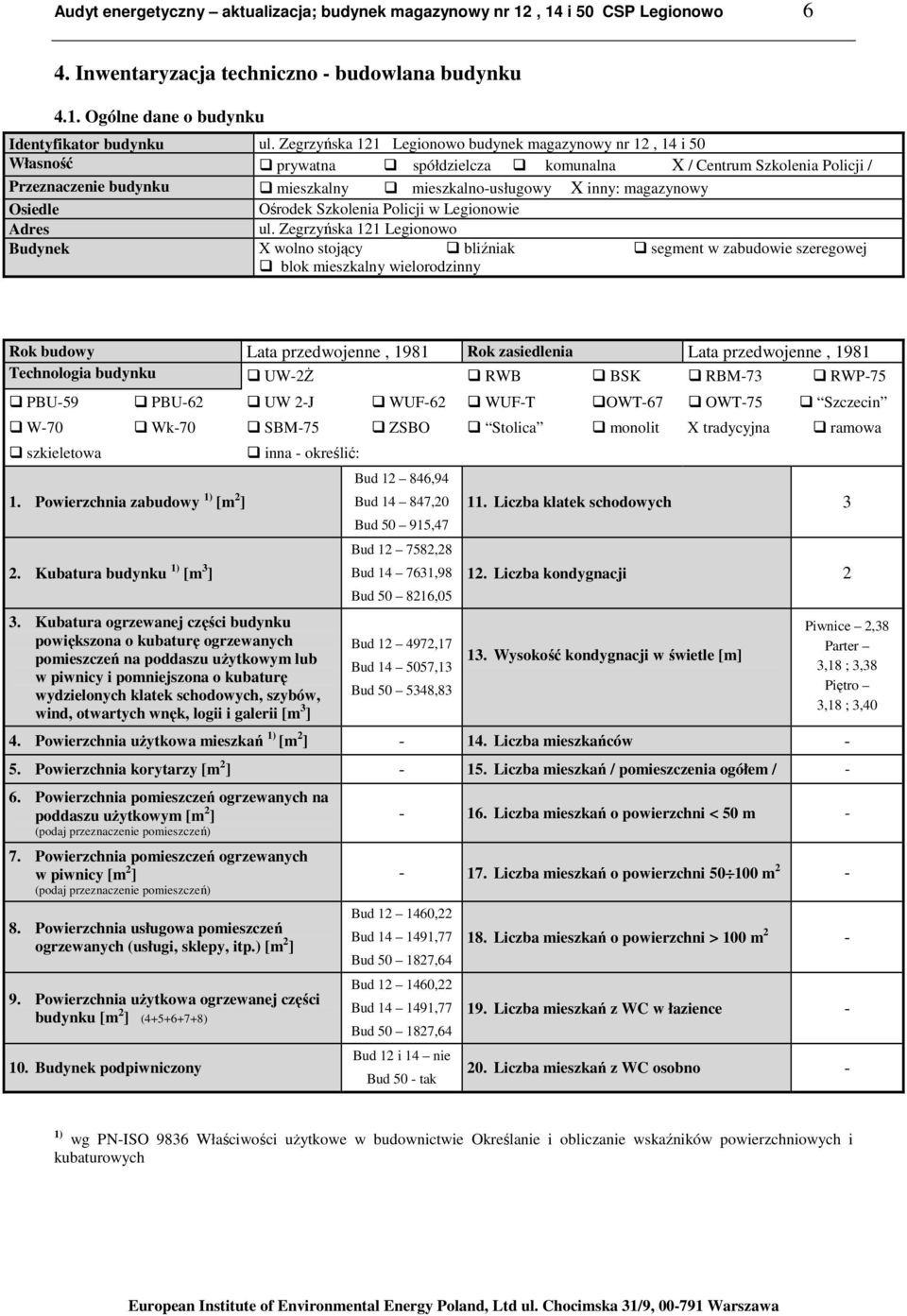

6 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 6 4. Inwentaryzacja techniczno - budowlana budynku 4.1. Ogólne dane o budynku Identyfikator budynku ul. Zegrzyńska 121 Legionowo budynek magazynowy nr 12, 14 i 50 Własność prywatna spółdzielcza komunalna X / Centrum Szkolenia Policji / Przeznaczenie budynku mieszkalny mieszkalno-usługowy X inny: magazynowy Osiedle Ośrodek Szkolenia Policji w Legionowie Adres ul. Zegrzyńska 121 Legionowo Budynek X wolno stojący bliźniak segment w zabudowie szeregowej blok mieszkalny wielorodzinny Rok budowy Lata przedwojenne, 1981 Rok zasiedlenia Lata przedwojenne, 1981 Technologia budynku UW-2ś RWB BSK RBM-73 RWP-75 PBU-59 PBU-62 UW 2-J WUF-62 WUF-T OWT-67 OWT-75 Szczecin W-70 Wk-70 SBM-75 ZSBO Stolica monolit X tradycyjna ramowa szkieletowa 1. Powierzchnia zabudowy 1) [m 2 ] 2. Kubatura budynku 1) [m 3 ] inna - określić: 3. Kubatura ogrzewanej części budynku powiększona o kubaturę ogrzewanych pomieszczeń na poddaszu uŝytkowym lub w piwnicy i pomniejszona o kubaturę wydzielonych klatek schodowych, szybów, wind, otwartych wnęk, logii i galerii [m 3 ] Bud ,94 Bud ,20 Bud ,47 Bud ,28 Bud ,98 Bud ,05 Bud ,17 Bud ,13 Bud , Liczba klatek schodowych Liczba kondygnacji Wysokość kondygnacji w świetle [m] Piwnice 2,38 Parter 3,18 ; 3,38 Piętro 3,18 ; 3,40 4. Powierzchnia uŝytkowa mieszkań 1) [m 2 ] Liczba mieszkańców - 5. Powierzchnia korytarzy [m 2 ] Liczba mieszkań / pomieszczenia ogółem / - 6. Powierzchnia pomieszczeń ogrzewanych na poddaszu uŝytkowym [m 2 ] (podaj przeznaczenie pomieszczeń) 7. Powierzchnia pomieszczeń ogrzewanych w piwnicy [m 2 ] (podaj przeznaczenie pomieszczeń) 8. Powierzchnia usługowa pomieszczeń ogrzewanych (usługi, sklepy, itp.) [m 2 ] 9. Powierzchnia uŝytkowa ogrzewanej części budynku [m 2 ] ( ) 10. Budynek podpiwniczony Liczba mieszkań o powierzchni < 50 m Liczba mieszkań o powierzchni m 2 - Bud ,22 Bud ,77 Bud ,64 Bud ,22 Bud ,77 Bud ,64 Bud 12 i 14 nie Bud 50 - tak 18. Liczba mieszkań o powierzchni > 100 m Liczba mieszkań z WC w łazience Liczba mieszkań z WC osobno - 1) wg PN-ISO 9836 Właściwości uŝytkowe w budownictwie Określanie i obliczanie wskaźników powierzchniowych i kubaturowych

7 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Szkic budynku Szkic budynku zmieszczono w załączniku nr 3 poniŝej przedstawiono dokumentację fotograficzną obiektu. Fot. nr 1: elewacja N Fot. nr 2: elewacja S

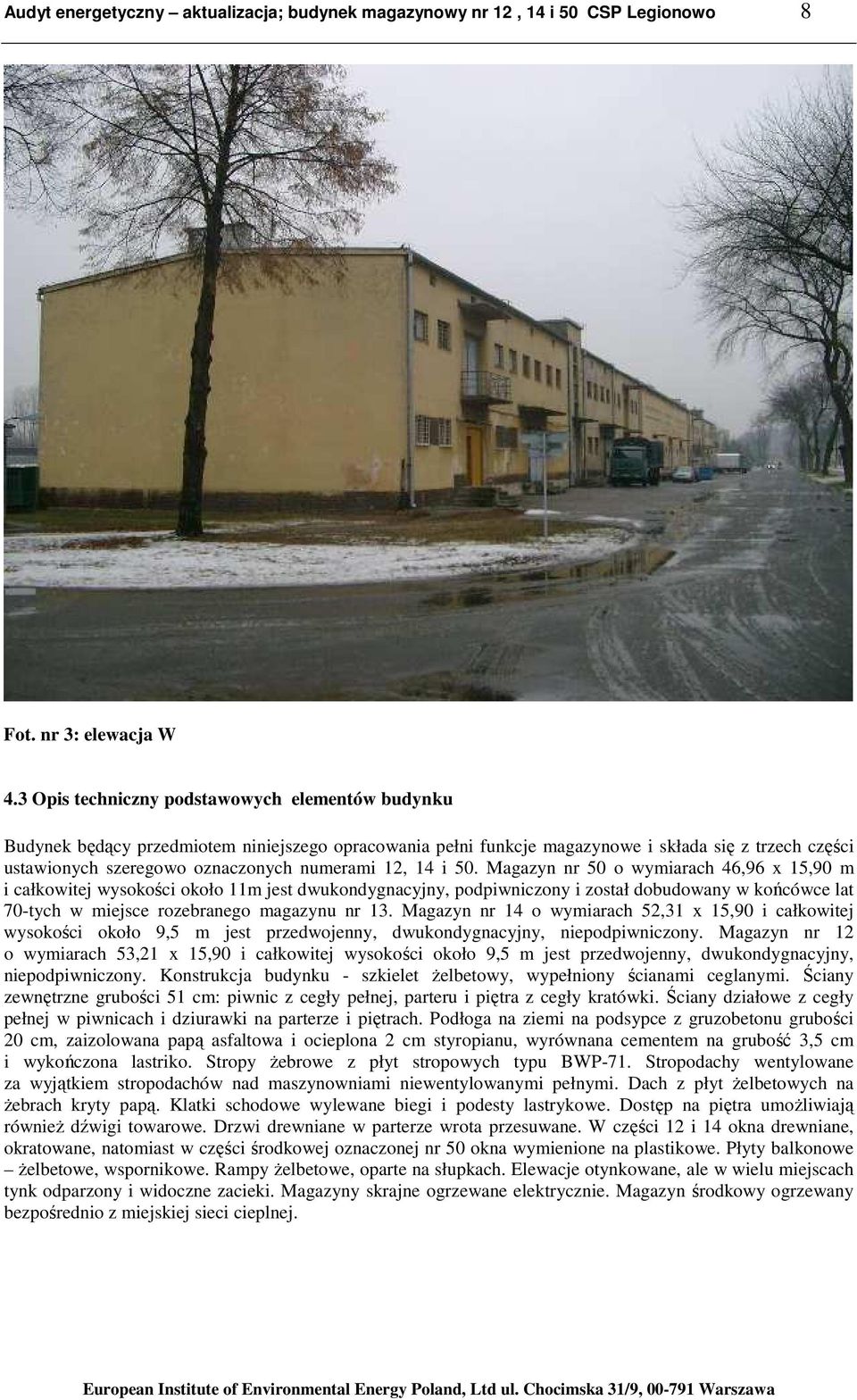

8 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 8 Fot. nr 3: elewacja W 4.3 Opis techniczny podstawowych elementów budynku Budynek będący przedmiotem niniejszego opracowania pełni funkcje magazynowe i składa się z trzech części ustawionych szeregowo oznaczonych numerami 12, 14 i 50. Magazyn nr 50 o wymiarach 46,96 x 15,90 m i całkowitej wysokości około 11m jest dwukondygnacyjny, podpiwniczony i został dobudowany w końcówce lat 70-tych w miejsce rozebranego magazynu nr 13. Magazyn nr 14 o wymiarach 52,31 x 15,90 i całkowitej wysokości około 9,5 m jest przedwojenny, dwukondygnacyjny, niepodpiwniczony. Magazyn nr 12 o wymiarach 53,21 x 15,90 i całkowitej wysokości około 9,5 m jest przedwojenny, dwukondygnacyjny, niepodpiwniczony. Konstrukcja budynku - szkielet Ŝelbetowy, wypełniony ścianami ceglanymi. Ściany zewnętrzne grubości 51 cm: piwnic z cegły pełnej, parteru i piętra z cegły kratówki. Ściany działowe z cegły pełnej w piwnicach i dziurawki na parterze i piętrach. Podłoga na ziemi na podsypce z gruzobetonu grubości 20 cm, zaizolowana papą asfaltowa i ocieplona 2 cm styropianu, wyrównana cementem na grubość 3,5 cm i wykończona lastriko. Stropy Ŝebrowe z płyt stropowych typu BWP-71. Stropodachy wentylowane za wyjątkiem stropodachów nad maszynowniami niewentylowanymi pełnymi. Dach z płyt Ŝelbetowych na Ŝebrach kryty papą. Klatki schodowe wylewane biegi i podesty lastrykowe. Dostęp na piętra umoŝliwiają równieŝ dźwigi towarowe. Drzwi drewniane w parterze wrota przesuwane. W części 12 i 14 okna drewniane, okratowane, natomiast w części środkowej oznaczonej nr 50 okna wymienione na plastikowe. Płyty balkonowe Ŝelbetowe, wspornikowe. Rampy Ŝelbetowe, oparte na słupkach. Elewacje otynkowane, ale w wielu miejscach tynk odparzony i widoczne zacieki. Magazyny skrajne ogrzewane elektrycznie. Magazyn środkowy ogrzewany bezpośrednio z miejskiej sieci cieplnej.

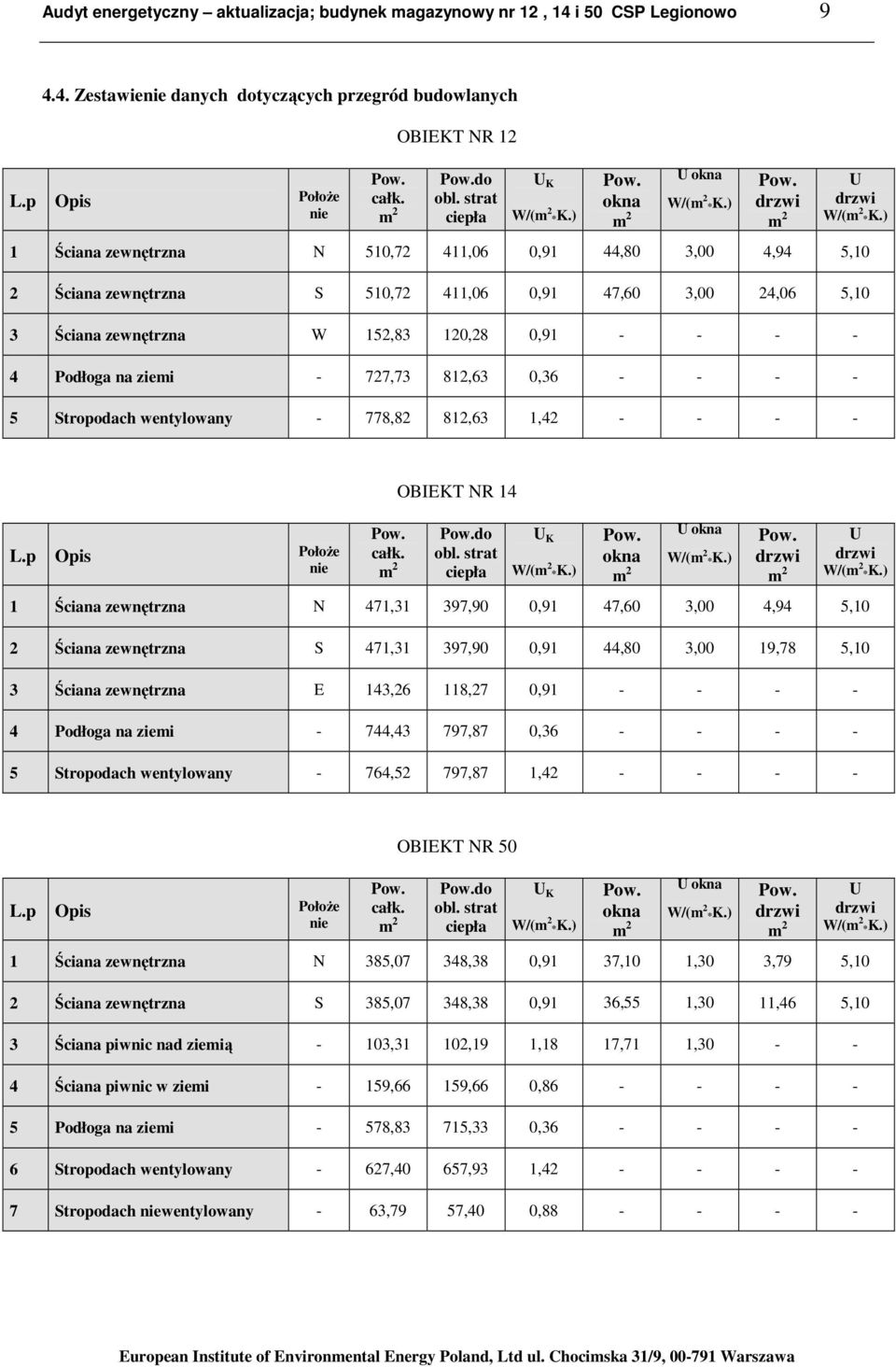

9 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Zestawienie danych dotyczących przegród budowlanych L.p Opis PołoŜe nie Pow. całk. m 2 OBIEKT NR 12 Pow.do obl. strat ciepła U K W/(m 2 *K.) Pow. okna m 2 U okna W/(m 2 *K.) Pow. drzwi m 2 U drzwi W/(m 2 *K.) 1 Ściana zewnętrzna N 510,72 411,06 0,91 44,80 3,00 4,94 5,10 2 Ściana zewnętrzna S 510,72 411,06 0,91 47,60 3,00 24,06 5,10 3 Ściana zewnętrzna W 152,83 120,28 0, Podłoga na ziemi - 727,73 812,63 0, Stropodach wentylowany - 778,82 812,63 1, L.p Opis PołoŜe nie Pow. całk. m 2 OBIEKT NR 14 Pow.do obl. strat ciepła U K W/(m 2 *K.) Pow. okna m 2 U okna W/(m 2 *K.) Pow. drzwi m 2 U drzwi W/(m 2 *K.) 1 Ściana zewnętrzna N 471,31 397,90 0,91 47,60 3,00 4,94 5,10 2 Ściana zewnętrzna S 471,31 397,90 0,91 44,80 3,00 19,78 5,10 3 Ściana zewnętrzna E 143,26 118,27 0, Podłoga na ziemi - 744,43 797,87 0, Stropodach wentylowany - 764,52 797,87 1, L.p Opis PołoŜe nie Pow. całk. m 2 OBIEKT NR 50 Pow.do obl. strat ciepła U K W/(m 2 *K.) Pow. okna m 2 U okna W/(m 2 *K.) Pow. drzwi m 2 U drzwi W/(m 2 *K.) 1 Ściana zewnętrzna N 385,07 348,38 0,91 37,10 1,30 3,79 5,10 2 Ściana zewnętrzna S 385,07 348,38 0,91 36,55 1,30 11,46 5,10 3 Ściana piwnic nad ziemią - 103,31 102,19 1,18 17,71 1, Ściana piwnic w ziemi - 159,66 159,66 0, Podłoga na ziemi - 578,83 715,33 0, Stropodach wentylowany - 627,40 657,93 1, Stropodach niewentylowany - 63,79 57,40 0,

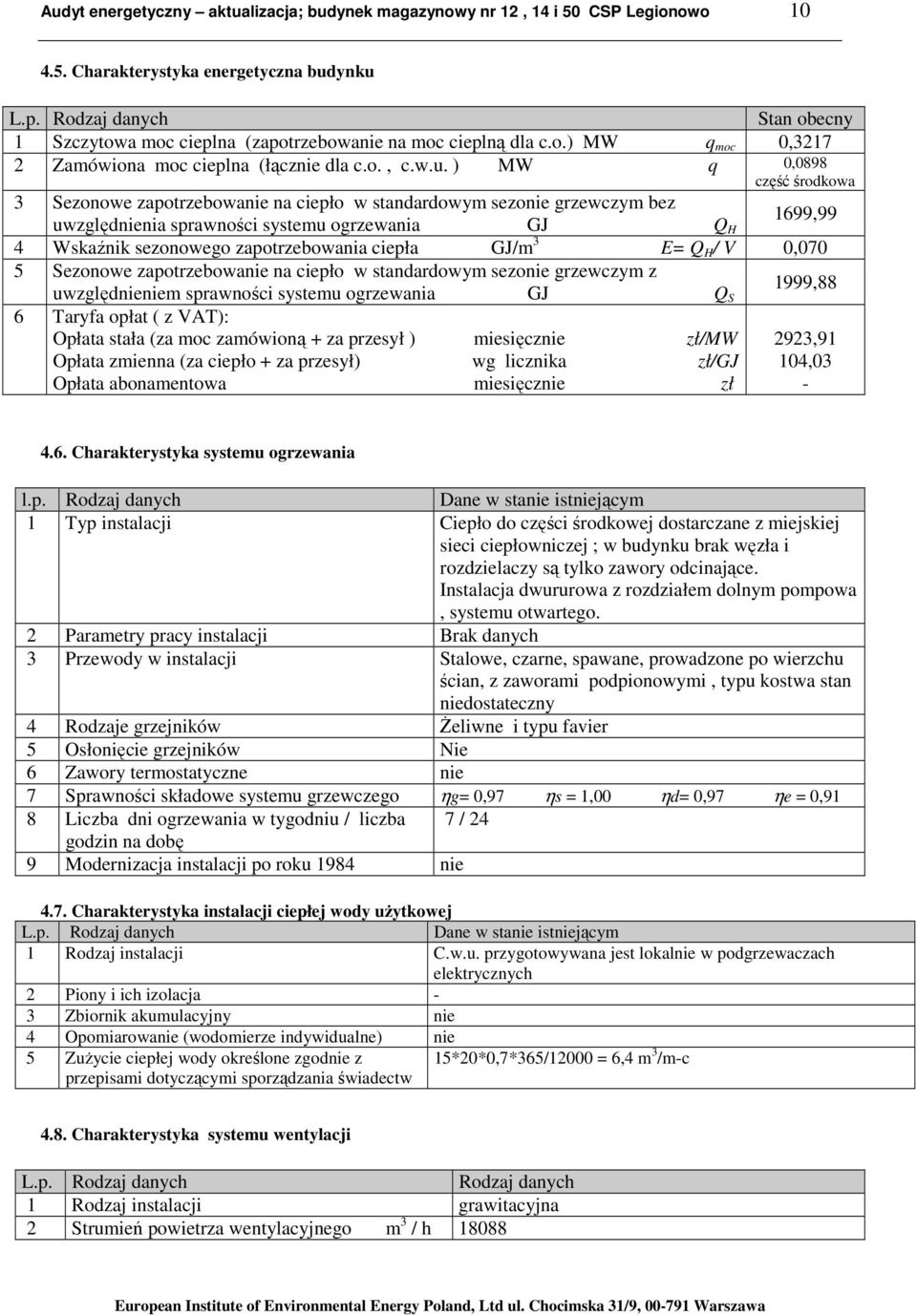

10 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Charakterystyka energetyczna budynku L.p. Rodzaj danych Stan obecny 1 Szczytowa moc cieplna (zapotrzebowanie na moc cieplną dla c.o.) MW q moc 0, Zamówiona moc cieplna (łącznie dla c.o., c.w.u. ) MW q 0,0898 część środkowa 3 Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania GJ Q H 1699,99 4 Wskaźnik sezonowego zapotrzebowania ciepła GJ/m 3 E= Q H / V 0,070 5 Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania GJ Q S 1999,88 6 Taryfa opłat ( z VAT): Opłata stała (za moc zamówioną + za przesył ) miesięcznie zł/mw 2923,91 Opłata zmienna (za ciepło + za przesył) wg licznika zł/gj 104,03 Opłata abonamentowa miesięcznie zł Charakterystyka systemu ogrzewania l.p. Rodzaj danych Dane w stanie istniejącym 1 Typ instalacji Ciepło do części środkowej dostarczane z miejskiej sieci ciepłowniczej ; w budynku brak węzła i rozdzielaczy są tylko zawory odcinające. Instalacja dwururowa z rozdziałem dolnym pompowa, systemu otwartego. 2 Parametry pracy instalacji Brak danych 3 Przewody w instalacji Stalowe, czarne, spawane, prowadzone po wierzchu ścian, z zaworami podpionowymi, typu kostwa stan niedostateczny 4 Rodzaje grzejników śeliwne i typu favier 5 Osłonięcie grzejników Nie 6 Zawory termostatyczne nie 7 Sprawności składowe systemu grzewczego ηg= 0,97 ηs = 1,00 ηd= 0,97 ηe = 0,91 8 Liczba dni ogrzewania w tygodniu / liczba 7 / 24 godzin na dobę 9 Modernizacja instalacji po roku 1984 nie 4.7. Charakterystyka instalacji ciepłej wody uŝytkowej L.p. Rodzaj danych Dane w stanie istniejącym 1 Rodzaj instalacji C.w.u. przygotowywana jest lokalnie w podgrzewaczach elektrycznych 2 Piony i ich izolacja - 3 Zbiornik akumulacyjny nie 4 Opomiarowanie (wodomierze indywidualne) nie 5 ZuŜycie ciepłej wody określone zgodnie z przepisami dotyczącymi sporządzania świadectw 15*20*0,7*365/12000 = 6,4 m 3 /m-c 4.8. Charakterystyka systemu wentylacji L.p. Rodzaj danych Rodzaj danych 1 Rodzaj instalacji grawitacyjna 2 Strumień powietrza wentylacyjnego m 3 / h 18088

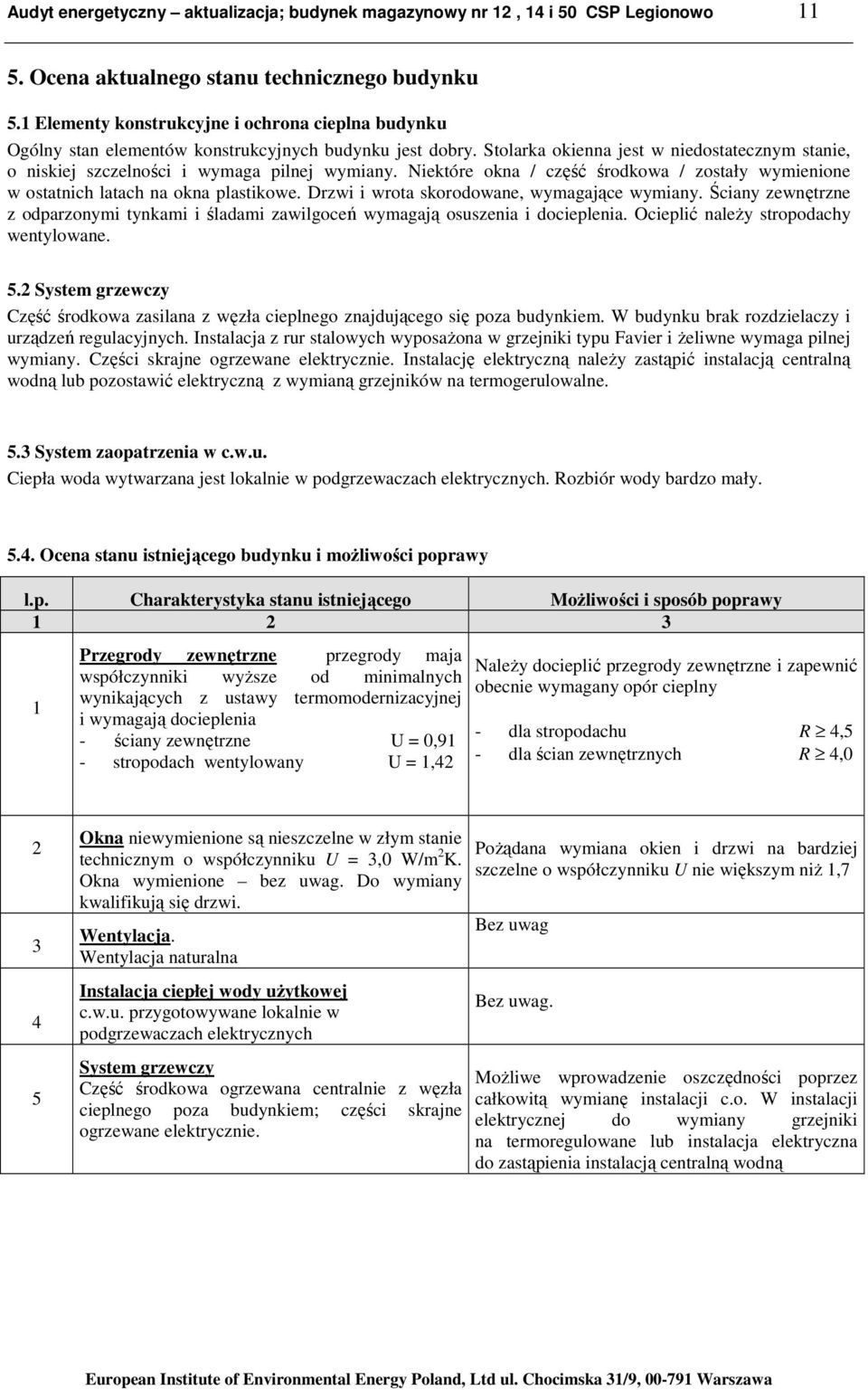

11 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Ocena aktualnego stanu technicznego budynku 5.1 Elementy konstrukcyjne i ochrona cieplna budynku Ogólny stan elementów konstrukcyjnych budynku jest dobry. Stolarka okienna jest w niedostatecznym stanie, o niskiej szczelności i wymaga pilnej wymiany. Niektóre okna / część środkowa / zostały wymienione w ostatnich latach na okna plastikowe. Drzwi i wrota skorodowane, wymagające wymiany. Ściany zewnętrzne z odparzonymi tynkami i śladami zawilgoceń wymagają osuszenia i docieplenia. Ocieplić naleŝy stropodachy wentylowane. 5.2 System grzewczy Część środkowa zasilana z węzła cieplnego znajdującego się poza budynkiem. W budynku brak rozdzielaczy i urządzeń regulacyjnych. Instalacja z rur stalowych wyposaŝona w grzejniki typu Favier i Ŝeliwne wymaga pilnej wymiany. Części skrajne ogrzewane elektrycznie. Instalację elektryczną naleŝy zastąpić instalacją centralną wodną lub pozostawić elektryczną z wymianą grzejników na termogerulowalne. 5.3 System zaopatrzenia w c.w.u. Ciepła woda wytwarzana jest lokalnie w podgrzewaczach elektrycznych. Rozbiór wody bardzo mały Ocena stanu istniejącego budynku i moŝliwości poprawy l.p. Charakterystyka stanu istniejącego MoŜliwości i sposób poprawy Przegrody zewnętrzne przegrody maja współczynniki wyŝsze od minimalnych wynikających z ustawy termomodernizacyjnej i wymagają docieplenia - ściany zewnętrzne U = 0,91 - stropodach wentylowany U = 1,42 NaleŜy docieplić przegrody zewnętrzne i zapewnić obecnie wymagany opór cieplny - dla stropodachu R 4,5 - dla ścian zewnętrznych R 4, Okna niewymienione są nieszczelne w złym stanie technicznym o współczynniku U = 3,0 W/m 2 K. Okna wymienione bez uwag. Do wymiany kwalifikują się drzwi. Wentylacja. Wentylacja naturalna Instalacja ciepłej wody uŝytkowej c.w.u. przygotowywane lokalnie w podgrzewaczach elektrycznych System grzewczy Część środkowa ogrzewana centralnie z węzła cieplnego poza budynkiem; części skrajne ogrzewane elektrycznie. PoŜądana wymiana okien i drzwi na bardziej szczelne o współczynniku U nie większym niŝ 1,7 Bez uwag Bez uwag. MoŜliwe wprowadzenie oszczędności poprzez całkowitą wymianę instalacji c.o. W instalacji elektrycznej do wymiany grzejniki na termoregulowane lub instalacja elektryczna do zastąpienia instalacją centralną wodną

12 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego l.p. Rodzaj usprawnień lub przedsięwzięć Sposób realizacji Zmniejszenie strat przez przenikanie przez strop nad piętrem Ocieplenie stropu - wełna mineralna 2. Zmniejszenie strat przez przenikanie przez ściany zewnętrzne Ocieplanie ścian zewnętrznych styropianem. 3. j.w. przez podłogę na ziemi Ocieplenie podłóg styropianem Zmniejszenie strat przez przenikanie przez okna oraz zmniejszenie strat na podgrzanie powietrza Zmniejszenie strat przez przenikanie przez drzwi oraz zmniejszenie strat na podgrzanie powietrza 6. PodwyŜszenie sprawności instalacji c.o. Wprowadzenie nawiewników lub wymiana okien Wymiana drzwi wejściowych Całkowita wymiana instalacji z podłączeniem do systemu grzewczego budynków skrajnych. 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1 Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło l.p. Grupa usprawnień Rodzaje usprawnień I Usprawnienie dotyczące zmniejszenia strat przez przenikanie przez przegrody budowlane oraz na ogrzewanie powietrza wentylacyjnego Ocieplenie stropodachu wentylowanego Ocieplenie ścian zewnętrznych Ocieplenie podłóg na ziemi Wymiana okien i drzwi 7.2 Ocena opłacalności i wyboru usprawnień dot. zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego W niniejszym rozdziale w kolejnych tabelach dokonuje się następujące działania: 1. Ocena opłacalności i wybór optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne, 2. Ocena opłacalności i wybór optymalnego wariantu przedsięwzięcia polegającego na wymianie okien i/lub drzwi oraz. zmniejszenia zapotrzebowania na ciepło na ogrzewanie powietrza wentylacyjnego 3. Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego kaŝde usprawnienie. W obliczeniach przyjęto następujące dane: Wyszczególnienie W stanie obecnym Po termo modernizacji Jednostka t W0 +12 bez zmian t Z0-20 bez zmian Sd 1915 bez zmian dzień * K * a O 0m, O 1m 104,03* 48,68** zł/(mw * m-c) O 0z, O 1z 2923,91* 8107,53** zł/gj A b0, A b1 - bez zmian zł/m-c * - Oz i Om obliczono jako średniowaŝone / magazyny 12 i 14 ogrzewane elektrycznie ; magazyn 50 ogrzewany z msc ** - zgodnie z taryfą WO stosowaną przez PEC Legionowo 0 C 0 C

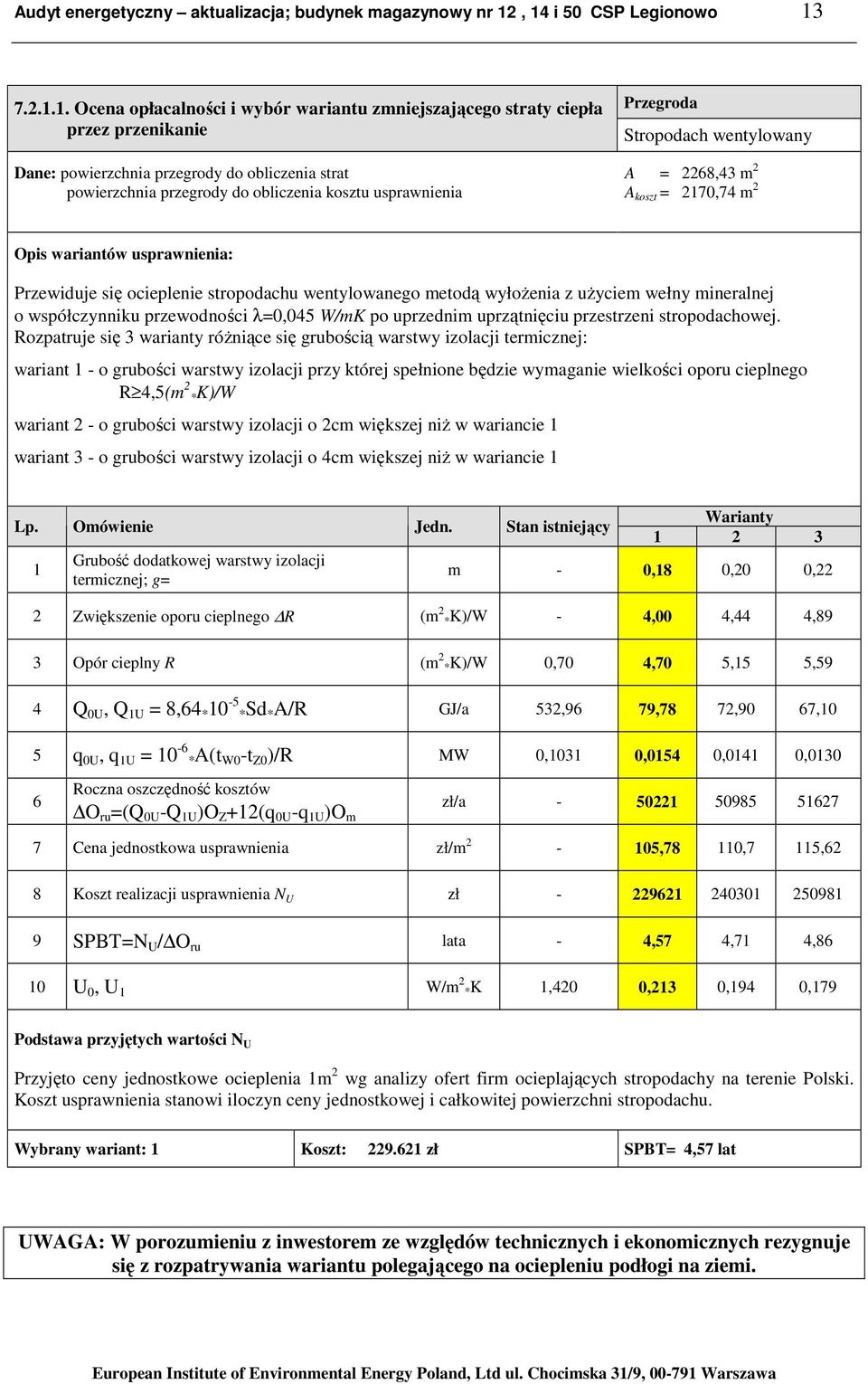

13 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Dane: powierzchnia przegrody do obliczenia strat powierzchnia przegrody do obliczenia kosztu usprawnienia Przegroda Stropodach wentylowany A = 2268,43 m 2 A koszt = 2170,74 m 2 Opis wariantów usprawnienia: Przewiduje się ocieplenie stropodachu wentylowanego metodą wyłoŝenia z uŝyciem wełny mineralnej o współczynniku przewodności λ=0,045 W/mK po uprzednim uprzątnięciu przestrzeni stropodachowej. Rozpatruje się 3 warianty róŝniące się grubością warstwy izolacji termicznej: wariant 1 - o grubości warstwy izolacji przy której spełnione będzie wymaganie wielkości oporu cieplnego R 4,5(m 2 *K)/W wariant 2 - o grubości warstwy izolacji o 2cm większej niŝ w wariancie 1 wariant 3 - o grubości warstwy izolacji o 4cm większej niŝ w wariancie 1 Lp. Omówienie Jedn. Stan istniejący 1 Grubość dodatkowej warstwy izolacji termicznej; g= Warianty m - 0,18 0,20 0,22 2 Zwiększenie oporu cieplnego R (m 2 *K)/W - 4,00 4,44 4,89 3 Opór cieplny R (m 2 *K)/W 0,70 4,70 5,15 5,59 4 Q 0U, Q 1U = 8,64 * 10-5 *Sd * A/R GJ/a 532,96 79,78 72,90 67,10 5 q 0U, q 1U = 10-6 *A(t W0 -t Z0 )/R MW 0,1031 0,0154 0,0141 0, Roczna oszczędność kosztów O ru =(Q 0U -Q 1U )O Z +12(q 0U -q 1U )O m zł/a Cena jednostkowa usprawnienia zł/m 2-105,78 110,7 115,62 8 Koszt realizacji usprawnienia N U zł SPBT=N U / O ru lata - 4,57 4,71 4,86 10 U 0, U 1 W/m 2 *K 1,420 0,213 0,194 0,179 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1m 2 wg analizy ofert firm ocieplających stropodachy na terenie Polski. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni stropodachu. Wybrany wariant: 1 Koszt: zł SPBT= 4,57 lat UWAGA: W porozumieniu z inwestorem ze względów technicznych i ekonomicznych rezygnuje się z rozpatrywania wariantu polegającego na ociepleniu podłogi na ziemi.

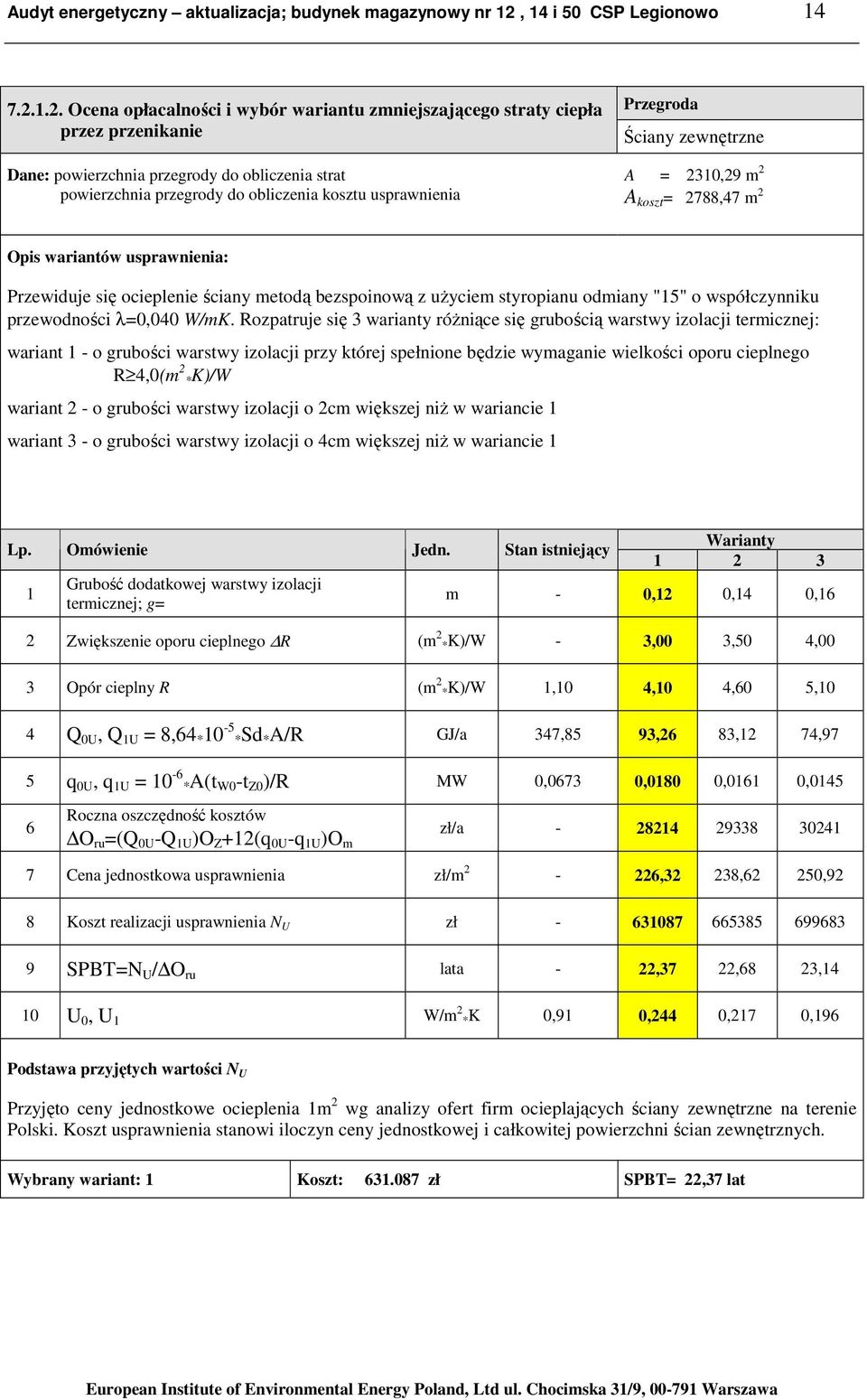

14 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Dane: powierzchnia przegrody do obliczenia strat powierzchnia przegrody do obliczenia kosztu usprawnienia Przegroda Ściany zewnętrzne A = 2310,29 m 2 A koszt = 2788,47 m 2 Opis wariantów usprawnienia: Przewiduje się ocieplenie ściany metodą bezspoinową z uŝyciem styropianu odmiany "15" o współczynniku przewodności λ=0,040 W/mK. Rozpatruje się 3 warianty róŝniące się grubością warstwy izolacji termicznej: wariant 1 - o grubości warstwy izolacji przy której spełnione będzie wymaganie wielkości oporu cieplnego R 4,0(m 2 *K)/W wariant 2 - o grubości warstwy izolacji o 2cm większej niŝ w wariancie 1 wariant 3 - o grubości warstwy izolacji o 4cm większej niŝ w wariancie 1 Lp. Omówienie Jedn. Stan istniejący 1 Grubość dodatkowej warstwy izolacji termicznej; g= Warianty m - 0,12 0,14 0,16 2 Zwiększenie oporu cieplnego R (m 2 *K)/W - 3,00 3,50 4,00 3 Opór cieplny R (m 2 *K)/W 1,10 4,10 4,60 5,10 4 Q 0U, Q 1U = 8,64 * 10-5 *Sd * A/R GJ/a 347,85 93,26 83,12 74,97 5 q 0U, q 1U = 10-6 *A(t W0 -t Z0 )/R MW 0,0673 0,0180 0,0161 0, Roczna oszczędność kosztów O ru =(Q 0U -Q 1U )O Z +12(q 0U -q 1U )O m zł/a Cena jednostkowa usprawnienia zł/m 2-226,32 238,62 250,92 8 Koszt realizacji usprawnienia N U zł SPBT=N U / O ru lata - 22,37 22,68 23,14 10 U 0, U 1 W/m 2 *K 0,91 0,244 0,217 0,196 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1m 2 wg analizy ofert firm ocieplających ściany zewnętrzne na terenie Polski. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych. Wybrany wariant: 1 Koszt: zł SPBT= 22,37 lat

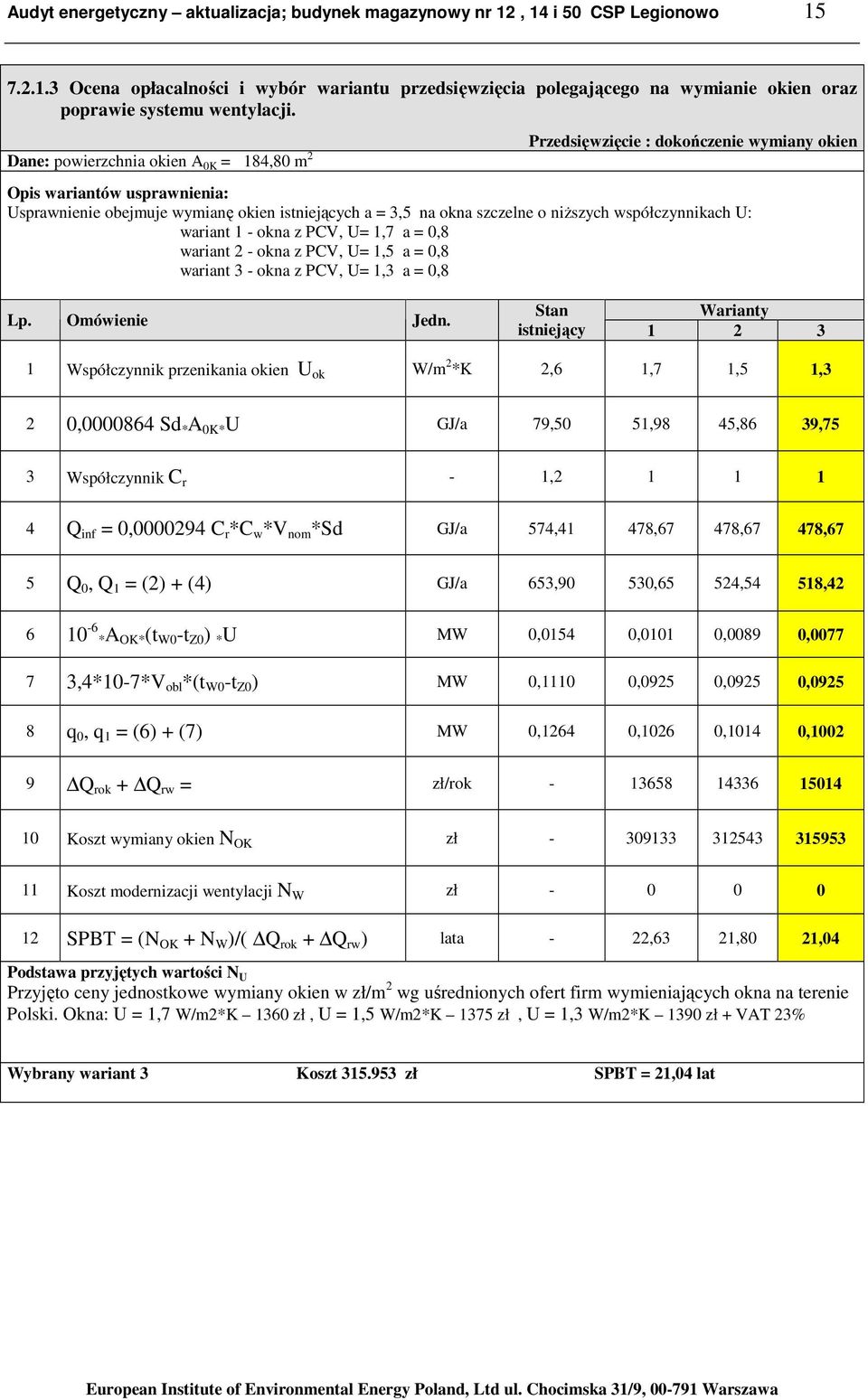

15 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien oraz poprawie systemu wentylacji. Dane: powierzchnia okien A 0K = 184,80 m 2 Przedsięwzięcie : dokończenie wymiany okien Opis wariantów usprawnienia: Usprawnienie obejmuje wymianę okien istniejących a = 3,5 na okna szczelne o niŝszych współczynnikach U: wariant 1 - okna z PCV, U= 1,7 a = 0,8 wariant 2 - okna z PCV, U= 1,5 a = 0,8 wariant 3 - okna z PCV, U= 1,3 a = 0,8 Lp. Omówienie Jedn. Stan Warianty istniejący Współczynnik przenikania okien U ok W/m 2 *K 2,6 1,7 1,5 1,3 2 0, Sd * A 0K* U GJ/a 79,50 51,98 45,86 39,75 3 Współczynnik C r - 1, Q inf = 0, C r *C w *V nom *Sd GJ/a 574,41 478,67 478,67 478,67 5 Q 0, Q 1 = (2) + (4) GJ/a 653,90 530,65 524,54 518, *A OK* (t W0 -t Z0 ) * U MW 0,0154 0,0101 0,0089 0, ,4*10-7*V obl *(t W0 -t Z0 ) MW 0,1110 0,0925 0,0925 0, q 0, q 1 = (6) + (7) MW 0,1264 0,1026 0,1014 0, Q rok + Q rw = zł/rok Koszt wymiany okien N OK zł Koszt modernizacji wentylacji N W zł SPBT = (N OK + N W )/( Q rok + Q rw ) lata - 22,63 21,80 21,04 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe wymiany okien w zł/m 2 wg uśrednionych ofert firm wymieniających okna na terenie Polski. Okna: U = 1,7 W/m2*K 1360 zł, U = 1,5 W/m2*K 1375 zł, U = 1,3 W/m2*K 1390 zł + VAT 23% Wybrany wariant 3 Koszt zł SPBT = 21,04 lat

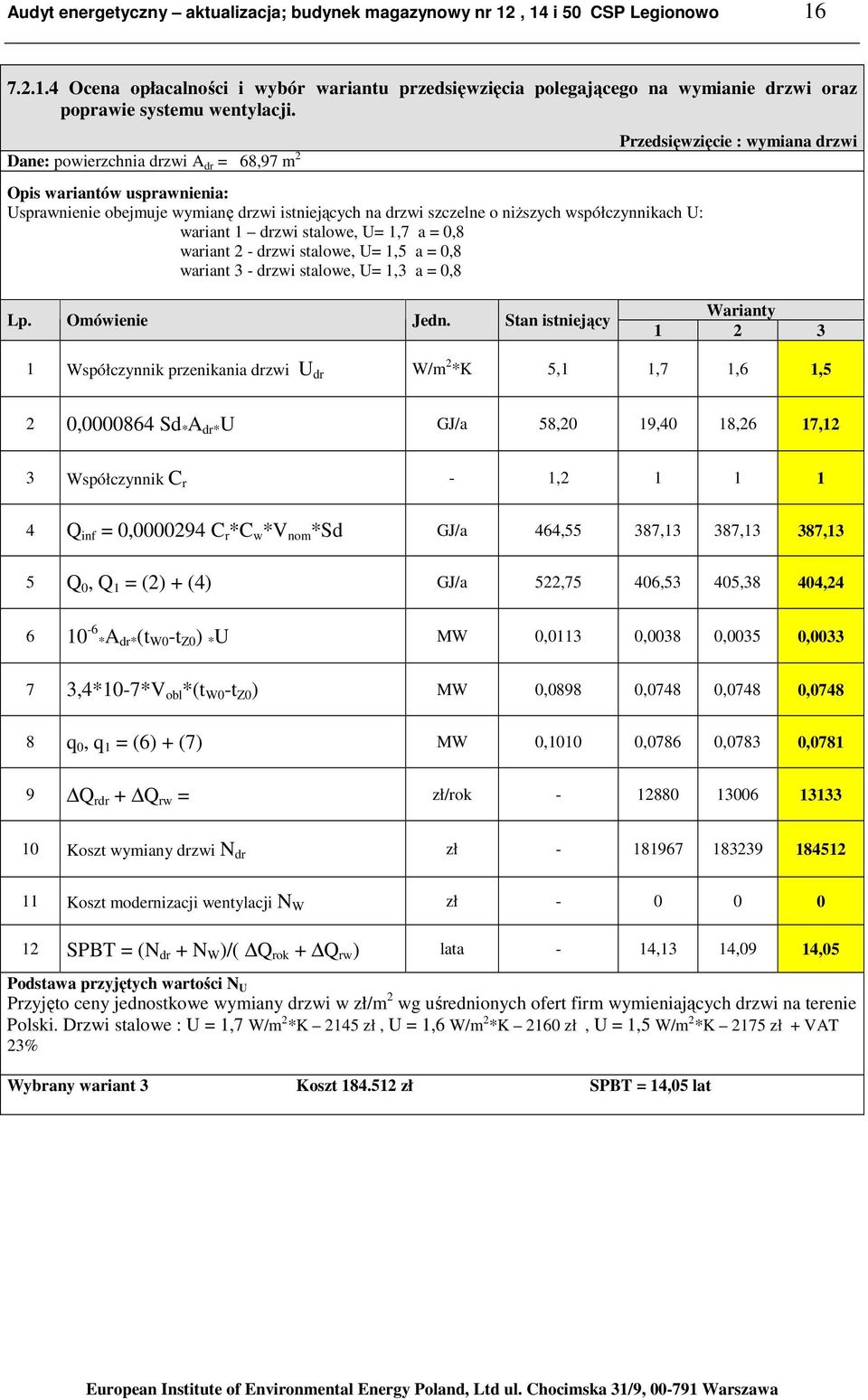

16 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie drzwi oraz poprawie systemu wentylacji. Dane: powierzchnia drzwi A dr = 68,97 m 2 Opis wariantów usprawnienia: Usprawnienie obejmuje wymianę drzwi istniejących na drzwi szczelne o niŝszych współczynnikach U: wariant 1 drzwi stalowe, U= 1,7 a = 0,8 wariant 2 - drzwi stalowe, U= 1,5 a = 0,8 wariant 3 - drzwi stalowe, U= 1,3 a = 0,8 Przedsięwzięcie : wymiana drzwi Lp. Omówienie Jedn. Stan istniejący Warianty Współczynnik przenikania drzwi U dr W/m 2 *K 5,1 1,7 1,6 1,5 2 0, Sd * A dr* U GJ/a 58,20 19,40 18,26 17,12 3 Współczynnik C r - 1, Q inf = 0, C r *C w *V nom *Sd GJ/a 464,55 387,13 387,13 387,13 5 Q 0, Q 1 = (2) + (4) GJ/a 522,75 406,53 405,38 404, *A dr* (t W0 -t Z0 ) * U MW 0,0113 0,0038 0,0035 0, ,4*10-7*V obl *(t W0 -t Z0 ) MW 0,0898 0,0748 0,0748 0, q 0, q 1 = (6) + (7) MW 0,1010 0,0786 0,0783 0, Q rdr + Q rw = zł/rok Koszt wymiany drzwi N dr zł Koszt modernizacji wentylacji N W zł SPBT = (N dr + N W )/( Q rok + Q rw ) lata - 14,13 14,09 14,05 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe wymiany drzwi w zł/m 2 wg uśrednionych ofert firm wymieniających drzwi na terenie Polski. Drzwi stalowe : U = 1,7 W/m 2 *K 2145 zł, U = 1,6 W/m 2 *K 2160 zł, U = 1,5 W/m 2 *K 2175 zł + VAT 23% Wybrany wariant 3 Koszt zł SPBT = 14,05 lat

17 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości SPBT L.p. Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót, zł SPBT lat 1. Ocieplenie stropodachu ,57 2. Wymiana drzwi ,05 3. Dokończenie wymiany okien ,04 4. Ocieplenie ścian , Ocena i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego Dane : Q 0co = 1699,99 GJ/a w t0 = 1,00 w d0 = 1,00 η 0 = 0,85 Przewiduje się następujące usprawnienia poprawiające sprawność systemu grzewczego i dostosowujące instalację do aktualnych wymagań technicznych: Całkowita wymiana instalacji c.o. z budową podrozdzielni i rozprowadzeniem instalacji c.o. do wszystkich części budynku. W tabeli poniŝej zestawiono zmiany współczynników sprawności związane z wprowadzeniem proponowanych usprawnień. L.p Rodzaj usprawnienia Wytwarzanie ciepła - zastąpienie w części budynku ogrzewania elektrycznego ogrzewaniem wodnym z msc Akumulacja ciepła - bez zmiany Przesyłanie ciepła - wymiana ruraŝu, zastąpienie w części budynku ogrzewania elektrycznego ogrzewaniem wodnym z msc Regulacja i wykorzystanie systemu grzewczego - wymiana grzejników, montaŝ zaworów termostatycznych, zastąpienie w części budynku ogrzewania elektrycznego ogrzewaniem wodnym z msc Zmiana wartości współczynników sprawności η g = 0,97 0,98 η s = 1,00 η d = 0,97 0,95 η e = 0,91 0,97 5 Sprawność całkowita systemu η g* η d* η e* η s = η = 0,85 0,90 6 Uwzględnienie przerw na ogrzewanie w okresie tygodnia w t = 1,00 7 Uwzględnienie przerw na ogrzewanie w ciągu doby w d = 1,00 UWAGA: Sprawności dla stanu obecnego obliczone jako średniowaŝone / budynki 12 i 14 ogrzewanie elektryczne; udział 61,8%, budynek 50 ogrzewanie wodne; udział 31,2% /

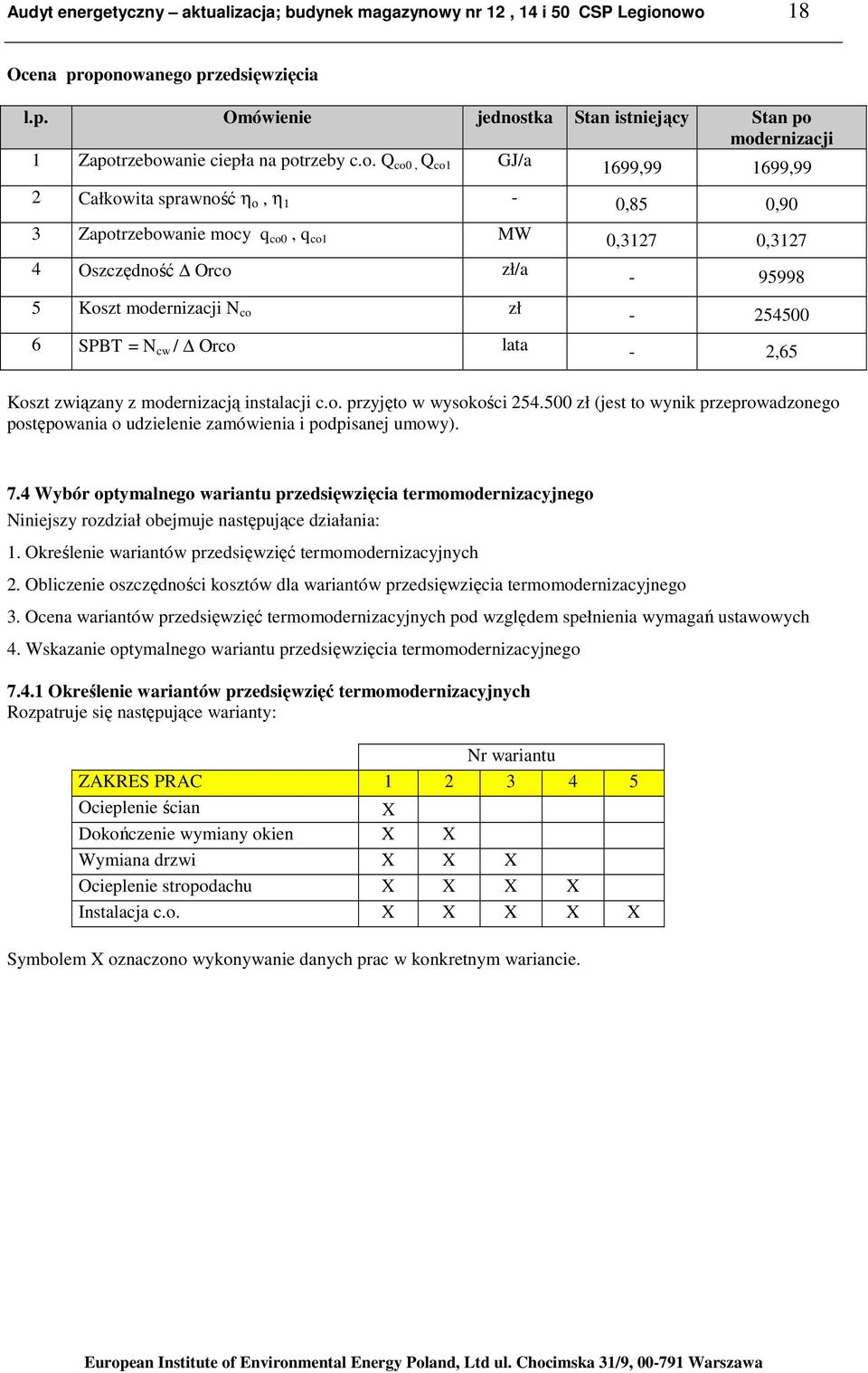

18 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 18 Ocena proponowanego przedsięwzięcia l.p. Omówienie jednostka Stan istniejący Stan po modernizacji 1 Zapotrzebowanie ciepła na potrzeby c.o. Q co0, Q co1 GJ/a 1699, ,99 2 Całkowita sprawność η ο, η 1-0,85 0,90 3 Zapotrzebowanie mocy q co0, q co1 MW 0,3127 0, Oszczędność Orco zł/a Koszt modernizacji N co zł SPBT = N cw / Οrco lata - 2,65 Koszt związany z modernizacją instalacji c.o. przyjęto w wysokości zł (jest to wynik przeprowadzonego postępowania o udzielenie zamówienia i podpisanej umowy). 7.4 Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Niniejszy rozdział obejmuje następujące działania: 1. Określenie wariantów przedsięwzięć termomodernizacyjnych 2. Obliczenie oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego 3. Ocena wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych 4. Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Określenie wariantów przedsięwzięć termomodernizacyjnych Rozpatruje się następujące warianty: Nr wariantu ZAKRES PRAC Ocieplenie ścian X Dokończenie wymiany okien X X Wymiana drzwi X X X Ocieplenie stropodachu X X X X Instalacja c.o. X X X X X Symbolem X oznaczono wykonywanie danych prac w konkretnym wariancie.

19 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Obliczenie oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego Q q 0 O 0 or O = W Q / η + Q = q r d 0 0CO = Q O 0 = O r1 + q 0CO Z 0CW O r q O m 0CW 12 Q 1 1 1r = w q = q O d1 1CO = Q 1 Q + q O 1CO Z 1CW + q / η + Q 1 1 O m 1CW 12 L.p. Nr wariant. Q 0CO Q 1CO GJ q 0CO q 1CO kw W t0 W t1 W d1 W d1 η 0 η 1 Q 0CW Q 1CW GJ stan istn. 1699,99 312,7 0,85 14,60 6,4 2005,22 319, q 0CW q 1CW kw 1 841,92 146,7 stan 0,90 14,60 6,4 946,96 153, ,80 195,5 istniej i docel 0,90 14,60 6,4 1224,79 201, ,04 205,6 1,00 1,00 0,90 14,60 6,4 1284,85 212, ,74 222,0 0,90 14,60 6,4 1378,65 228, ,99 312,7 Q 0 Q 1 GJ q 0 q 1 kw O 0r O 1r zł 0,90 14,60 6,4 1897,20 319, Uwaga: Q oc.o, Q 1c.o. - roczne zapotrzebowanie na ciepło przed i po termomodernizacji obliczone zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość technicznouŝytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej Dz.U. nr 201 poz q 0c.o., q 1c.o. zapotrzebowanie na moc cieplną przed i po termomodernizacji określone zgodnie z PN-EN 12831:2006 N- planowane koszty całkowite na wybrany wariant przedsięwzięcia termomodernizacyjnego, obejmujące koszty robót wraz z kosztami opracowania audytu energetycznego i dokumentacji technicznych, zł zgodnie z załącznikiem nr Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite [zł] Roczne oszczędności kosztów energii [zł/rok] Procentowa oszczędność zapotrzebowania na energię ( z uwzględnieniem sprawności całkowitej) [%] Optymalna kwota kredytu [zł, %] [zł, %] 20% kredytu [zł]* O r zł Premia termomodernizacyjna 16% kosztów całkowitych [zł] N zł Dwukrotność rocznej oszczędności kosztów energii [zł] Wariant ,58 52, ,00% , , ,17 2 Wariant ,08 38, ,00% , , ,15 3 Wariant ,41 35, ,00% , , ,82 4 Wariant ,74 31, ,00% , , ,48 5 Wariant ,52 5, ,00% , , ,05 * przy załoŝeniu udziału środków własnych w wysokości 0%

20 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku ocenia się wariant nr 1 obejmujący następujące usprawnienia: Docieplenie ścian zewnętrznych Ocieplenie stropodachu wentylowanego Dokończenie wymiany okien Wymiana drzwi wejściowych Całkowita wymiana instalacji c.o. z budową podrozdzielni i objęciem systemem całego obiektu.

21 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji 8.1 Opis robót W ramach wskazanego wariantu przedsięwzięcia termomodernizacyjnego naleŝy wykonać następujące prace: 1. Ocieplenie stropodachu wentylowanego 18 cm warstwą wełny mineralnej metodą wyłoŝenia z uprzątnięciem przestrzeni stropodachowej. Do wykonania 2170,74 m 2 ocieplenia za sumę zł. 2. Ocieplenie ścian zewnętrznych budynku 12 cm warstwą styropianu. Do wykonania 2788,47 m 2 ocieplenia za sumę zł. PowyŜsza kwota obejmuje równieŝ wykonanie ocieplenia ścian piwnicy budynku nr 50 oraz fundamentów budynków nr 12 i 14 do głębokości 1 m poniŝej gruntu o łącznej powierzchni 357 m 2 oraz zamurowanie drzwi o powierzchni 80,50 m Dokończenie wymiany okien na okna o współczynniku U = 1,3 W/m 2 K. Do wymiany 184,80 m 2. Łączna wartość robót zł. 4. Wymiana drzwi wejściowych na drzwi stalowe o współczynniku U = 1,5 W/m 2 K. Do wymiany 68,97 m 2. Łączna wartość robót zł. 5. Całkowita wymiana instalacji c.o. z budową podrozdzielni i objęciem systemem całego obiektu. Całkowity koszt robót zł. 6. Całkowity koszt robót zł 8.2. Charakterystyka finansowa Kalkulowany koszt robót wyniesie ,55 zł Udział środków własnych inwestora (0,0%) 0,00 zł Dotacja i poŝyczka (100,0%) ,55 zł Przewidywana premia termomodernizacyjna 0,00 zł Czas zwrotu nakładów SPBT ,55 / ,20

22 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 22 Załączniki do audytu Załącznik nr 1 Wyniki obliczeń cieplnych dla stanu istniejącego z uwzględnieniem zapotrzebowania ciepła i mocy na potrzeby cwu oraz sprawności instalacji c.o. oraz nakładów i efektów ekonomicznych dla poszczególnych wariantów termomodernizacji Załącznik nr 2 Obliczenia dotyczące c.w.u. Załącznik nr 3 Część rysunkowa: lokalizacja obiektu

23 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 23 Załącznik nr 1 Wyniki obliczeń cieplnych dla stanu istniejącego z uwzględnieniem zapotrzebowania ciepła i mocy na potrzeby cwu oraz sprawności instalacji c.o. oraz nakładów i efektów ekonomicznych dla poszczególnych wariantów termomodernizacji Wariant ZuŜycie energii GJ Część energetyczna Zapotrzebowanie na moc cieplną kw Nakłady zł Część ekonomiczna Roczne oszczędności zł 1 946,96 153, , ,79 201, , ,85 211, , ,65 228, , ,20 319, ,52 istniejący 2005,22 319, Uwaga: Koszty działań termomodernizacyjnych dot. zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego zgodnie z tabelą Koszty przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego zgodnie z tabelą 7.3.

24 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 24

25 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 25

26 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 26

27 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 27

28 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 28

29 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 29

30 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 30

31 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 31

32 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 32 Obliczenia dotyczące c.w.u. Załącznik nr 2 Roczne zapotrzebowanie ciepła uŝytkowego na potrzeby ciepłej wody uŝytkowej wyznaczono zgodnie z wytycznymi zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 listopada 2008r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-uŝytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej Dz.U. nr 201 poz Lokalny podgrzew ciepłej wody w przepływowych podgrzewaczach elektrycznych 1. Zapotrzebowanie na energię uŝytkową Q W,nd Q W,nd = V cw x L x c w x ρ w x (θ cw θ o ) x K t x t uz / [kwh] Q W,nd = 15 x 20 x 4,19 x 1000 x (55 10 ) x 1 x 0,7 x 365 / = 4015 kwh 2. Zapotrzebowanie na energię końcową Q K,W Q K,W = Q W,nd / (η W,g η W,d η W,s η W,e ) [kwh] Q K,W = 4015 / ( 0,99 x 1,0 x 1,0 x 1,0 ) = 4055 kwh = 14,60 GJ 3. Obliczeniowa maksymalna moc cieplna podgrzewacza ciepłej wody Φmax Φ śr = V cw x L x c w x ρ w x (θ cw θ o ) / ( 3600 x 1000 x τ x η W,tot ) Φ śr = 15 x 20 x 4,19 x 1000 x ( ) / ( 3600 x 1000 x 12 x 0,99 ) = 1,3 kw Φ max = Φ śr x 9,32 x L -0,244 Φ max = 1,3 x 9,32 x 15-0,244 = 6,4 kw

33 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 33 Załącznik nr 3

34 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 34

35 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 35

36 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 36

37 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 37

38 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 38

39 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 39

40 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 40

41 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 41

42 Audyt energetyczny aktualizacja; budynek magazynowy nr 12, 14 i 50 CSP Legionowo 42
