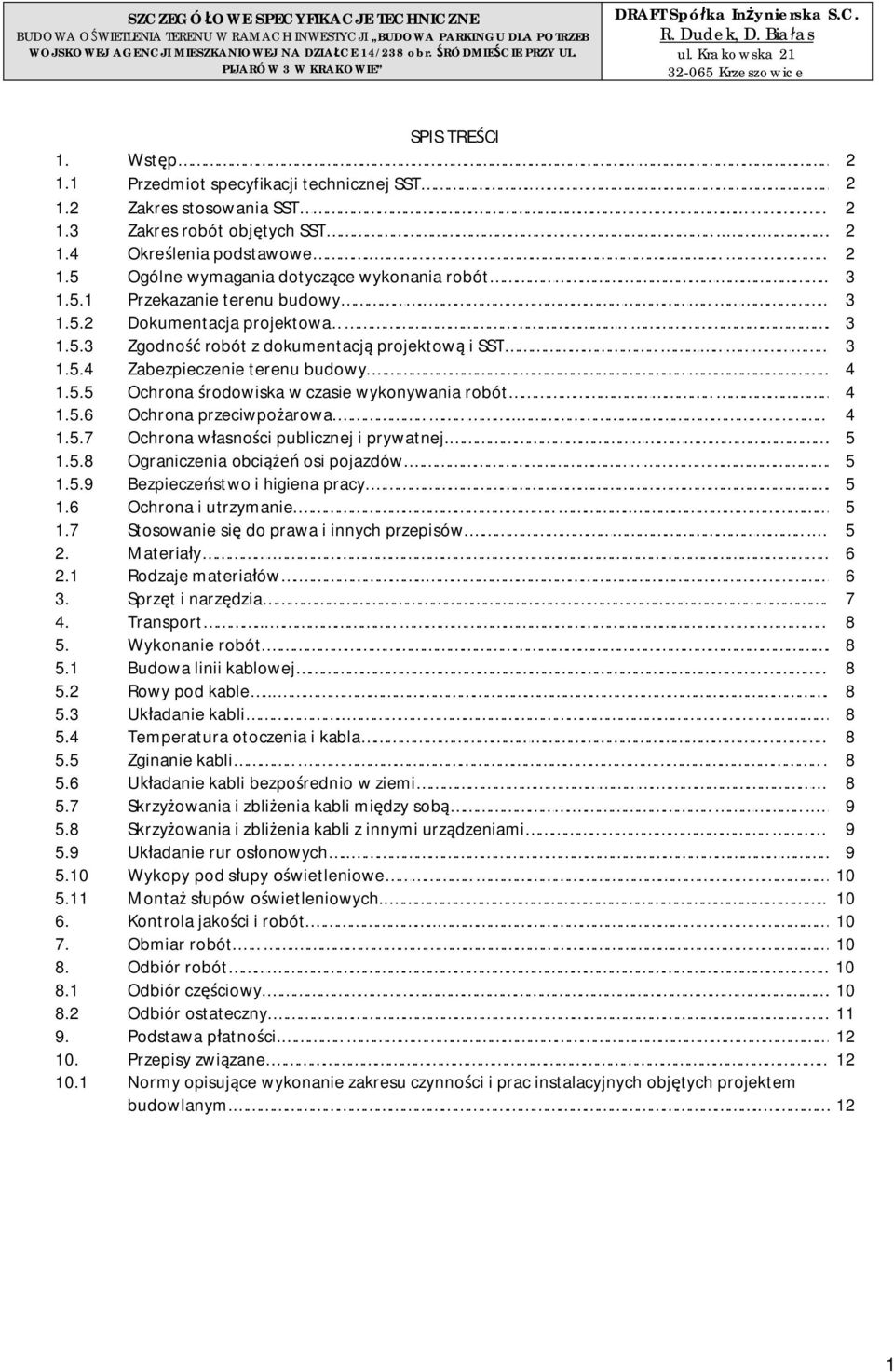

1 SZCZEGÓOWE SPECYFIKACJE TECHNICZNE BUDOWA OWIETLENIA TERENU W RAMACH INWESTYCJI BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 obr. RÓDMIECIE PRZY UL. DRAFT Spóka Inynierska S.C. R. Dudek, D. Biaas SPIS TRECI 1. Wstp Przedmiot specyfikacji technicznej SST Zakres stosowania SST Zakres robót objtych SST Okrelenia podstawowe Ogólne wymagania dotyczce wykonania robót Przekazanie terenu budowy Dokumentacja projektowa Zgodno robót z dokumentacj projektow i SST Zabezpieczenie terenu budowy Ochrona rodowiska w czasie wykonywania robót Ochrona przeciwpoarowa Ochrona wasnoci publicznej i prywatnej Ograniczenia obci osi pojazdów Bezpieczestwo i higiena pracy Ochrona i utrzymanie Stosowanie si do prawa i innych przepisów Materiay Rodzaje materiaów Sprzt i narzdzia 7 4. Transport Wykonanie robót Budowa linii kablowej Rowy pod kable Ukadanie kabli Temperatura otoczenia i kabla Zginanie kabli Uadanie kabli bezporednio w ziemi Skrzyowania i zblienia kabli midzy sob Skrzyowania i zblienia kabli z innymi urzdzeniami Ukadanie rur osonowych Wykopy pod supy wietleniowe Monta supów wietleniowych Kontrola jakoci i robót Obmiar robót Odbiór robót Odbiór czciowy Odbiór ostateczny Podstawa patnoci Przepisy zwizane Normy opisujce wykonanie zakresu czynnoci i prac instalacyjnych objtych projektem budowlanym

2 SZCZEGÓOWE SPECYFIKACJE TECHNICZNE BUDOWA OWIETLENIA TERENU W RAMACH INWESTYCJI BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 obr. RÓDMIECIE PRZY UL. DRAFT Spóka Inynierska S.C. R. Dudek, D. Biaas 1. Wstp 1.1 Przedmiot specyfikacji technicznej SST. Przedmiotem niniejszej szczegóowej specyfikacji technicznej, (SST) s wymagania dotyczce wykonania i odbioru robót zwizanych z wykonaniem owietlenia terenu w miejscowoci Kraków, województwo maopolskie w ramach inwestycji BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 OBR. RÓDMIECIE PRZY UL. Klasyfikacja robót wg. Wspólnego Sownika Zamówie. (CPV) Grupa Klasa Kategoria Opis Roboty w zakresie instalacji budowlanych Roboty w zakresie instalacji elektrycznych Roboty w zakresie przewodów instalacji elektrycznych Roboty w zakresie ochrony owietlenia adzenie kabli Instalowanie zewntrznego sprztu owietleniowego 1.2 Zakres stosowania SST. Szczegóowa specyfikacja techniczna (SST) stanowi dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie 1.1. Odstpstwa od wymaga podanych w niniejszej specyfikacji mog mie miejsce tylko w przypadkach elektrycznych robót o niewielkim znaczeniu, dla których istnieje pewno, e podstawowe wymagania b spenione przy zastosowaniu metod wykonania wynikajcych z dowiadczenia oraz uznanych regu i zasad sztuki budowlanej. 1.3 Zakres robót objtych SST. Ustalenia zawarte w niniejszej Specyfikacji dotycz prowadzenia robót zwizanych z wykonaniem owietlenia zewntrznego terenu, które zostanie wykonana w ramach zadania wykonywanych zgodnie z przepisami dotyczcymi tych robót. 1.4 Okrelenia podstawowe. Okrelenia i nazewnictwo uyte w niniejszej specyfikacji technicznej ST s zgodne z obowizujcymi podanymi w normach PN i przepisach Prawa Budowlanego. 2

3 SZCZEGÓOWE SPECYFIKACJE TECHNICZNE BUDOWA OWIETLENIA TERENU W RAMACH INWESTYCJI BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 obr. RÓDMIECIE PRZY UL. DRAFT Spóka Inynierska S.C. R. Dudek, D. Biaas Linia kablowa kabel wieloowy lub wizka kabli jednoowych cznie z osprztem uona na wspólnej trasie Trasa kablowa pas terenu, w którym uone s linie kablowe Napicie znamionowe linii napicie midzyfazowe Osona kabla konstrukcja przeznaczona do ochrony kabla przed uszkodzeniami mechanicznymi Przepust kablowy konstrukcja rurowa do ochrony kabla przed uszkodzeniami mechanicznymi i umoliwiajca wymian kabla bez naruszania konstrukcji nad ni ( droga, rów, i inne) Skrzyowanie takie miejsca na trasie linii kablowej, w którym jakiekolwiek czci rzutu poziomego linii kablowej przecina lub pokrywa jakakolwiek cz rzutu poziomego innej linii kablowej lub innego urzdzenia 1.5 Ogólne wymagania dotyczce wykonania robót. Wykonawca wykona na wasny koszt projekt organizacji ruchu oraz harmonogram robót Przekazanie terenu budowy Zamawiajcy, w terminie okrelonym w dokumentach umowy przekae Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, poda lokalizacj i wspórzdne punktów ównych obiektu oraz reperów, przekae dziennik budowy oraz dwa egzemplarze dokumentacji projektowej i dwa komplety SST. Na Wykonawcy spoczywa odpowiedzialno za ochron przekazanych mu punktów pomiarowych do chwili odbioru kocowego robót. Uszkodzone lub zniszczone punkty pomiarowe Wykonawca odtworzy i utrwali na asny koszt Dokumentacja projektowa Przekazana dokumentacja projektowa ma zawiera opis, cz graficzn oraz dokumenty, zgodne z wykazem podanym w szczegóowych warunkach umowy Zgodno robót z dokumentacj projektow i SST Dokumentacja projektowa, SST oraz dodatkowe dokumenty przekazane Wykonawcy przez zamawiajcego stanowi zaczniki do umowy, a wymagania wyszczególnione w choby jednym z nich s obowizujce dla Wykonawcy tak, jakby zawarte byy w caej dokumentacji. W przypadku rozbienoci w ustaleniach poszczególnych dokumentów obowizuje kolejno ich wanoci wymieniona w Ogólnych warunkach umowy. Wykonawca nie moe wykorzystywa bdów lub opuszcze w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomi Inspektora Nadzoru, który dokona odpowiednich zmian i poprawek. W przypadku stwierdzenia ewentualnych rozbienoci podane na rysunku wielkoci liczbowe wymiarów s waniejsze od odczytu ze skali rysunków. Wszystkie wykonane roboty i dostarczone materiay maj by zgodne 3

4 SZCZEGÓOWE SPECYFIKACJE TECHNICZNE BUDOWA OWIETLENIA TERENU W RAMACH INWESTYCJI BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 obr. RÓDMIECIE PRZY UL. DRAFT Spóka Inynierska S.C. R. Dudek, D. Biaas z dokumentacj projektow i SST. Wielkoci okrelone w dokumentacji projektowej i w SST b uywane za wartoci docelowe, od których dopuszczalne s odchylenia w ramach okrelonego przedziau tolerancji. Cechy materiaów i elementów budowli musz by jednorodne i wykazywa zgodno z okrelonymi wymaganiami, a rozrzuty tych cech nie mog przekracza dopuszczalnego przedziau tolerancji. W przypadku, gdy dostarczane materiay lub wykonane roboty nie b zgodne z dokumentacj projektow lub SST i maj wpyw na niezadowalaj, jako elementu budowli, to takie materiay zostan zastpione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt wykonawcy Zabezpieczenie terenu budowy Wykonawca jest zobowizany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu a do zakoczenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i bdzie utrzymywa tymczasowe urzdzenia zabezpieczajce, w tym: ogrodzenia, porcze, owietlenie, sygnay i znaki ostrzegawcze, dozorców, wszelkie inne rodki niezbdne do ochrony robót, wygody spoecznoci i innych. Koszt zabezpieczenia terenu budowy nie podlega odrbnej zapacie i przyjmuje si, e jest wczony w cen umown Ochrona rodowiska w czasie wykonywania robót Wykonawca ma obowizek zna i stosowa w czasie prowadzenia robót wszelkie przepisy dotyczce ochrony rodowiska naturalnego. W okresie trwania budowy i wykonywania robót wykoczeniowych Wykonawca bdzie: a) utrzymywa teren budowy i wykopy w stanie bez wody stojcej, b) podejmowa wszelkie konieczne kroki majce na celu stosowanie si do przepisów i norm dotyczcych ochrony rodowiska na terenie i wokó terenu budowy oraz bdzie unika uszkodze lub uciliwoci dla osób lub wasnoci spoecznej, a wynikajcych ze skaenia, haasu lub innych przyczyn powstaych w nastpstwie jego dziaania. Stosujc si do tych wymaga Wykonawca bdzie mia szczególny wzgld na: 1) lokalizacj baz, warsztatów, magazynów, skadowisk, ukopów i dróg dojazdowych, 2) rodki ostronoci i zabezpieczenia przed: a) zanieczyszczeniem zbiorników i cieków wodnych pyami lub substancjami toksycznymi, b) zanieczyszczeniem powietrza pyami i gazami, c) moliwoci powstania poaru Ochrona przeciwpoarowa Wykonawca bdzie przestrzega przepisy ochrony przeciwpoarowej. Wykonawca bdzie utrzymywa sprawny sprzt przeciwpoarowy, wymagany odpowiednimi przepisami, na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych i magazynowych oraz w maszynach i pojazdach. Materiay atwopalne skadowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostpem osób trzecich. 4

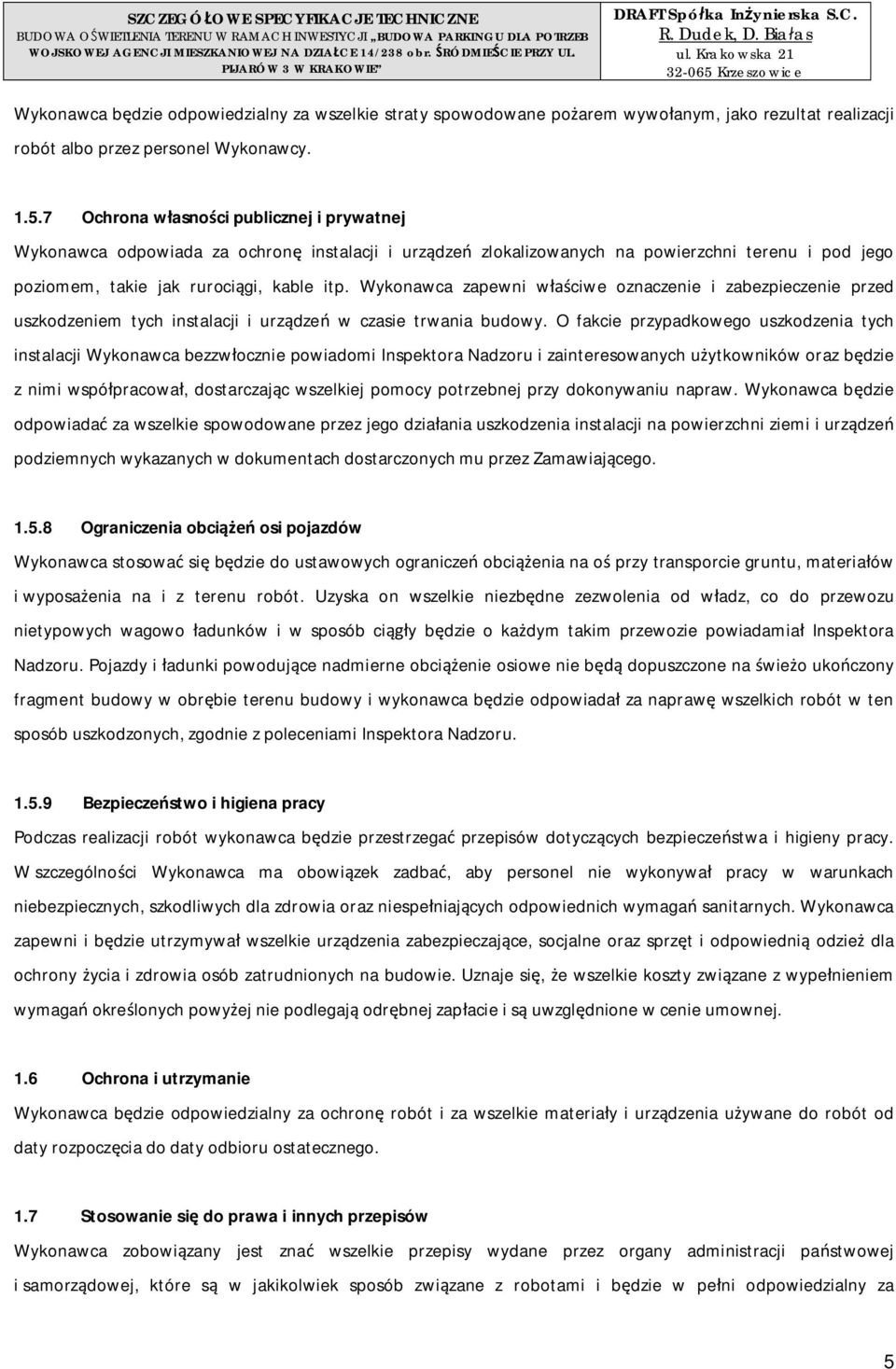

5 SZCZEGÓOWE SPECYFIKACJE TECHNICZNE BUDOWA OWIETLENIA TERENU W RAMACH INWESTYCJI BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 obr. RÓDMIECIE PRZY UL. DRAFT Spóka Inynierska S.C. R. Dudek, D. Biaas Wykonawca bdzie odpowiedzialny za wszelkie straty spowodowane poarem wywoanym, jako rezultat realizacji robót albo przez personel Wykonawcy Ochrona wasnoci publicznej i prywatnej Wykonawca odpowiada za ochron instalacji i urzdze zlokalizowanych na powierzchni terenu i pod jego poziomem, takie jak rurocigi, kable itp. Wykonawca zapewni wciwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urzdze w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwocznie powiadomi Inspektora Nadzoru i zainteresowanych uytkowników oraz bdzie z nimi wspópracowa, dostarczajc wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca bdzie odpowiada za wszelkie spowodowane przez jego dziaania uszkodzenia instalacji na powierzchni ziemi i urzdze podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiajcego Ograniczenia obci osi pojazdów Wykonawca stosowa si bdzie do ustawowych ogranicze obcienia na o przy transporcie gruntu, materiaów i wyposaenia na i z terenu robót. Uzyska on wszelkie niezbdne zezwolenia od wadz, co do przewozu nietypowych wagowo adunków i w sposób ciy bdzie o kadym takim przewozie powiadamia Inspektora Nadzoru. Pojazdy i adunki powodujce nadmierne obcienie osiowe nie b dopuszczone na wieo ukoczony fragment budowy w obrbie terenu budowy i wykonawca bdzie odpowiada za napraw wszelkich robót w ten sposób uszkodzonych, zgodnie z poleceniami Inspektora Nadzoru Bezpieczestwo i higiena pracy Podczas realizacji robót wykonawca bdzie przestrzega przepisów dotyczcych bezpieczestwa i higieny pracy. W szczególnoci Wykonawca ma obowizek zadba, aby personel nie wykonywa pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespeniajcych odpowiednich wymaga sanitarnych. Wykonawca zapewni i bdzie utrzymywa wszelkie urzdzenia zabezpieczajce, socjalne oraz sprzt i odpowiedni odzie dla ochrony ycia i zdrowia osób zatrudnionych na budowie. Uznaje si, e wszelkie koszty zwizane z wypenieniem wymaga okrelonych powyej nie podlegaj odrbnej zapacie i s uwzgldnione w cenie umownej. 1.6 Ochrona i utrzymanie Wykonawca bdzie odpowiedzialny za ochron robót i za wszelkie materiay i urzdzenia uywane do robót od daty rozpoczcia do daty odbioru ostatecznego. 1.7 Stosowanie si do prawa i innych przepisów Wykonawca zobowizany jest zna wszelkie przepisy wydane przez organy administracji pastwowej i samorzdowej, które s w jakikolwiek sposób zwizane z robotami i bdzie w peni odpowiedzialny za 5

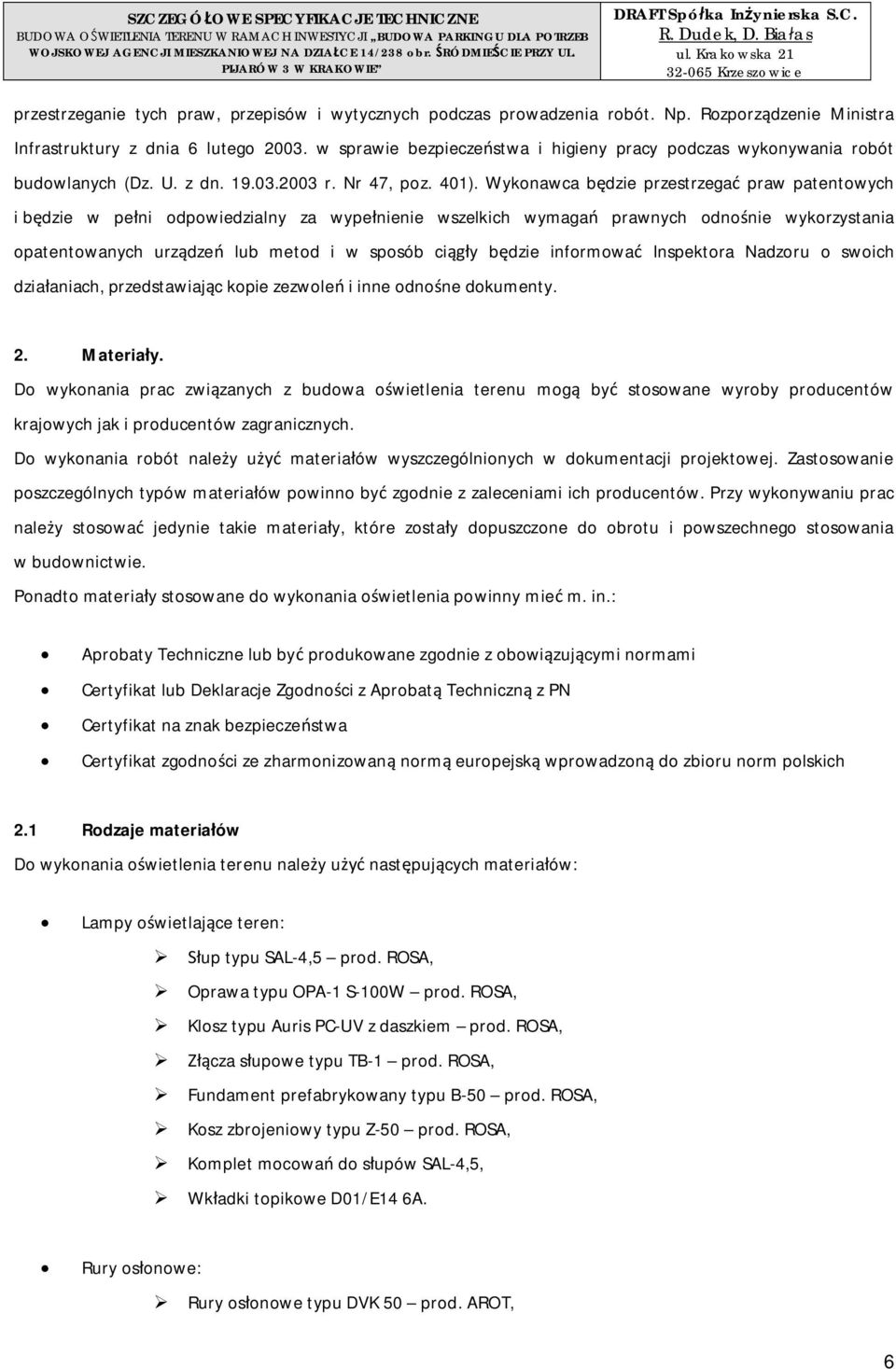

6 SZCZEGÓOWE SPECYFIKACJE TECHNICZNE BUDOWA OWIETLENIA TERENU W RAMACH INWESTYCJI BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 obr. RÓDMIECIE PRZY UL. DRAFT Spóka Inynierska S.C. R. Dudek, D. Biaas przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. Np. Rozporzdzenie Ministra Infrastruktury z dnia 6 lutego w sprawie bezpieczestwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z dn r. Nr 47, poz. 401). Wykonawca bdzie przestrzega praw patentowych i bdzie w peni odpowiedzialny za wypenienie wszelkich wymaga prawnych odnonie wykorzystania opatentowanych urzdze lub metod i w sposób ciy bdzie informowa Inspektora Nadzoru o swoich dziaaniach, przedstawiajc kopie zezwole i inne odnone dokumenty. 2. Materiay. Do wykonania prac zwizanych z budowa owietlenia terenu mog by stosowane wyroby producentów krajowych jak i producentów zagranicznych. Do wykonania robót naley u materiaów wyszczególnionych w dokumentacji projektowej. Zastosowanie poszczególnych typów materiaów powinno by zgodnie z zaleceniami ich producentów. Przy wykonywaniu prac naley stosowa jedynie takie materiay, które zostay dopuszczone do obrotu i powszechnego stosowania w budownictwie. Ponadto materiay stosowane do wykonania owietlenia powinny mie m. in.: Aprobaty Techniczne lub by produkowane zgodnie z obowizujcymi normami Certyfikat lub Deklaracje Zgodnoci z Aprobat Techniczn z PN Certyfikat na znak bezpieczestwa Certyfikat zgodnoci ze zharmonizowan norm europejsk wprowadzon do zbioru norm polskich 2.1 Rodzaje materiaów Do wykonania owietlenia terenu naley u nastpujcych materiaów: Lampy owietlajce teren: up typu SAL-4,5 prod. ROSA, Oprawa typu OPA-1 S-100W prod. ROSA, Klosz typu Auris PC-UV z daszkiem prod. ROSA, cza supowe typu TB-1 prod. ROSA, Fundament prefabrykowany typu B-50 prod. ROSA, Kosz zbrojeniowy typu Z-50 prod. ROSA, Komplet mocowa do supów SAL-4,5, Wkadki topikowe D01/E14 6A. Rury osonowe: Rury osonowe typu DVK 50 prod. AROT, 6

7 SZCZEGÓOWE SPECYFIKACJE TECHNICZNE BUDOWA OWIETLENIA TERENU W RAMACH INWESTYCJI BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 obr. RÓDMIECIE PRZY UL. DRAFT Spóka Inynierska S.C. R. Dudek, D. Biaas Rury osonowe dwudzielne typu A 110 PS prod. AROT Przewody i kable Przewody typu YDY 3x1,5mm 2 prod. TELEFONIKA, Kable typu YKY 3x6mm 2 prod. TELEFONIKA, Pozostae materiay: Bednarka ocynkowana FeZn 20x4, Tama DENSO, Szczeliwo konopne suche, Folia kalendrowana koloru niebieskiego, Piasek, Opaski kablowe typu Oki, upki oznaczeniowe typu SO 115x20x30, Wazelina techniczna, Inwestor dopuszcza uycie do budowy przez Wykonawc materiaów innych producentów niesugerowanych pod warunkiem, i jakociowo nie b gorsze od wymienionych oraz b spenia obowizujce normy. 3. Sprzt i narzdzia Urzdzenia pomocnicze, transportowe i ochronne zastosowane przy robotach instalacyjnych powinny odpowiada ogólnie przyjtym wymaganiom, co do ich, jakoci i wytrzymaci. Stosowany przy robotach instalacyjnych sprzt powinien mie ustalone parametry techniczne, powinien by uytkowany zgodnie z jego przeznaczeniem oraz wymaganiami producenta. Uywany na budowie sprzt do robót instalacyjnych mona uruchamia dopiero po uprzednim zbadaniu jego stanu technicznego dziaania. Przekroczenie parametrów technicznych okrelonych dla sprztu w trakcie jego pracy jest zabronione. Do montau instalacji odgromowej proponuje si u nastpujcego sprztu: Koparko spycharka 0,15 m 3, Koparka podsibierna 0,15 m 3, uraw samochodowy, rodek transportowy, Cignik koowy, Samochód samowyadowczy, Przyczepa do przewozu kabli, Spawarka. 7

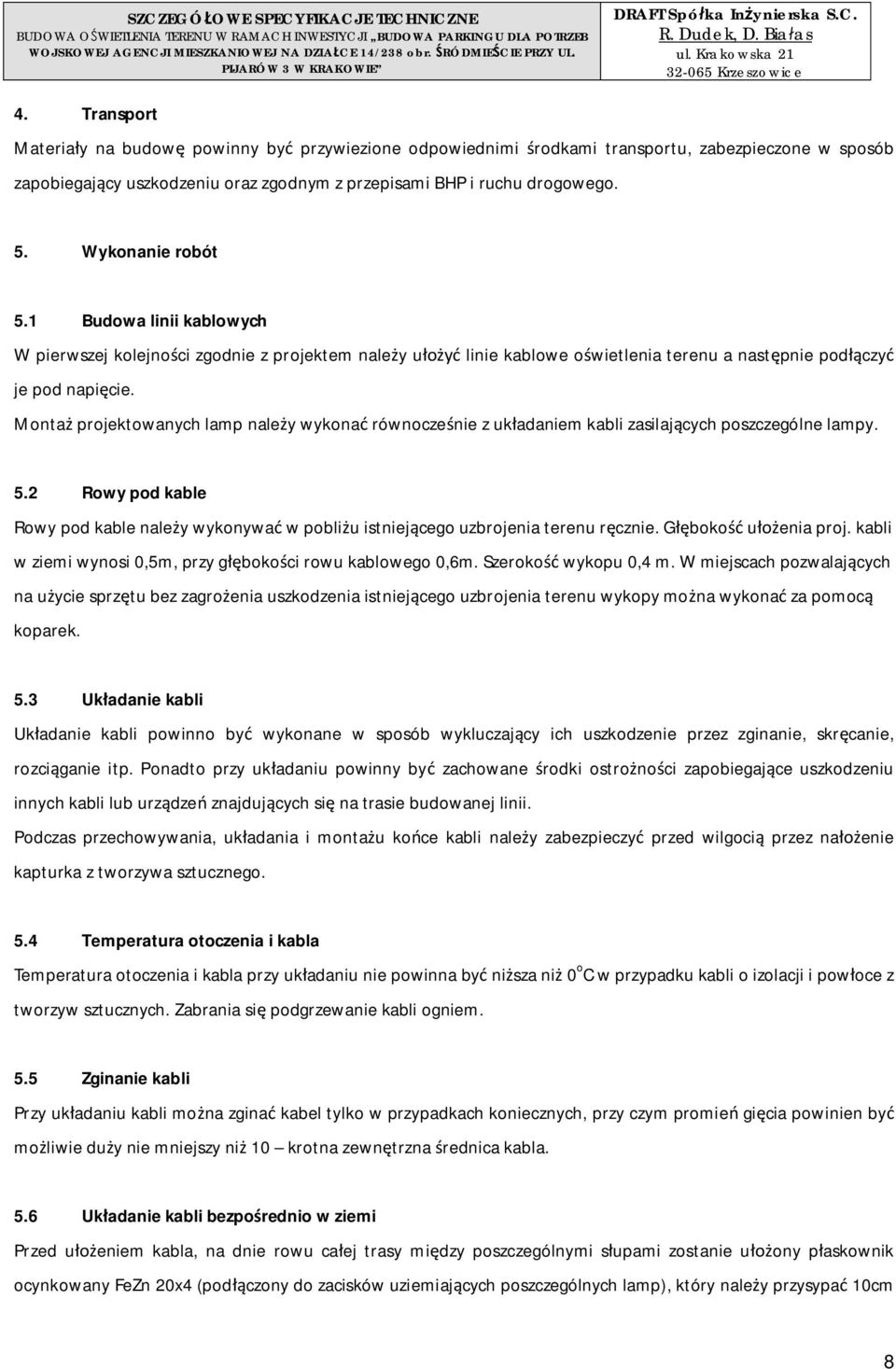

8 SZCZEGÓOWE SPECYFIKACJE TECHNICZNE BUDOWA OWIETLENIA TERENU W RAMACH INWESTYCJI BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 obr. RÓDMIECIE PRZY UL. DRAFT Spóka Inynierska S.C. R. Dudek, D. Biaas 4. Transport Materiay na budow powinny by przywiezione odpowiednimi rodkami transportu, zabezpieczone w sposób zapobiegajcy uszkodzeniu oraz zgodnym z przepisami BHP i ruchu drogowego. 5. Wykonanie robót 5.1 Budowa linii kablowych W pierwszej kolejnoci zgodnie z projektem naley u linie kablowe owietlenia terenu a nastpnie podczy je pod napicie. Monta projektowanych lamp naley wykona równoczenie z ukadaniem kabli zasilajcych poszczególne lampy. 5.2 Rowy pod kable Rowy pod kable naley wykonywa w pobliu istniejcego uzbrojenia terenu rcznie. Gboko uenia proj. kabli w ziemi wynosi 0,5m, przy gbokoci rowu kablowego 0,6m. Szeroko wykopu 0,4 m. W miejscach pozwalajcych na uycie sprztu bez zagroenia uszkodzenia istniejcego uzbrojenia terenu wykopy mona wykona za pomoc koparek. 5.3 Ukadanie kabli Ukadanie kabli powinno by wykonane w sposób wykluczajcy ich uszkodzenie przez zginanie, skrcanie, rozciganie itp. Ponadto przy ukadaniu powinny by zachowane rodki ostronoci zapobiegajce uszkodzeniu innych kabli lub urzdze znajdujcych si na trasie budowanej linii. Podczas przechowywania, ukadania i montau koce kabli naley zabezpieczy przed wilgoci przez naenie kapturka z tworzywa sztucznego. 5.4 Temperatura otoczenia i kabla Temperatura otoczenia i kabla przy ukadaniu nie powinna by nisza ni 0 o C w przypadku kabli o izolacji i powoce z tworzyw sztucznych. Zabrania si podgrzewanie kabli ogniem. 5.5 Zginanie kabli Przy ukadaniu kabli mona zgina kabel tylko w przypadkach koniecznych, przy czym promie gicia powinien by moliwie duy nie mniejszy ni 10 krotna zewntrzna rednica kabla. 5.6 Ukadanie kabli bezporednio w ziemi Przed ueniem kabla, na dnie rowu caej trasy midzy poszczególnymi supami zostanie uony paskownik ocynkowany FeZn 20x4 (podczony do zacisków uziemiajcych poszczególnych lamp), który naley przysypa 10cm 8

9 SZCZEGÓOWE SPECYFIKACJE TECHNICZNE BUDOWA OWIETLENIA TERENU W RAMACH INWESTYCJI BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 obr. RÓDMIECIE PRZY UL. DRAFT Spóka Inynierska S.C. R. Dudek, D. Biaas warstw gruntu rodzimego. Kable naley u na podsypce z piasku o gruboci 10cm. Na kablach po ich falistym ueniu, naley za oznaczniki w odstpach 10m oraz przy przepustach kablowych, po czym przysypa 10cm warstw piasku a nastpnie warstw rodzimego gruntu o gruboci 15cm. Na tej warstwie naley u foli ochronn z tworzywa sztucznego o gruboci co najmniej 0,3mm i trwaym kolorze niebieskim. Szeroko folii powinna by taka, aby jej krawdzie wystaway, co najmniej 50mm poza zewntrzn kraw uonego kabla. Rów kablowy ponad foli naley przysypa rodzimym gruntem doprowadzajc jego powierzchni do stanu pierwotnego. Ka z nasypanych warstw naley ubija. Nadmiar ziemi zostanie rozplantowany na trasie kabla. Oznaczniki naley wykona z oowiu (tamy PCV) i wyposa w napis, który winien zawiera typ kabla, przekrój, relacje oraz rok budowy. Prace zwizane z ukadaniem kabli naley wykonywa zgodnie z norm N SEP E Skrzyowania i zblienia kabli miedzy sob Odleg pionowa midzy kablami 0,4kV - 25cm Odleg pionowa midzy kablami 0,4kV i 15kV - 50cm Odleg pozioma midzy kablami 0,4 kv - 10cm Odleg pozioma midzy kablami 0,4 kv i 15kV - 10cm Odleg pozioma miedzy kablami energetycznymi a telekom. - 50cm Odleg pionowa miedzy kablami energetycznymi a telekom. - 50cm 5.8 Skrzyowania i zblienia kabli z innymi urzdzeniami Kable energetyczne chroni przepustami rurowymi na dugo 50 cm poza krzyowane urzdzenia na ka ze stron. Odleg pozioma od wodocigów 50 cm Odleg pozioma od gazocigów 50 cm 5.9 Ukadanie rur ochronnych Dla zabezpieczenia nowoprojektowanego kabla owietleniowego nale zastosowa rury ochronne typu DVK 50 one bezporednio w ziemi. Dugo rur przy skrzyowaniu winna wynosi co najmniej 0,5 m poza skrajnie rury z kadej strony. Koce rur naley zabezpieczy przed zamuleniem szczeliwem konopnym suchym oraz tama DENSO. Na istniejcy kable przebiegajcy pod projektowanym parkingiem naley za rur dwudzieln typu A 160 PS zgodnie z czci rysunkow projektu brany elektrycznej. 9

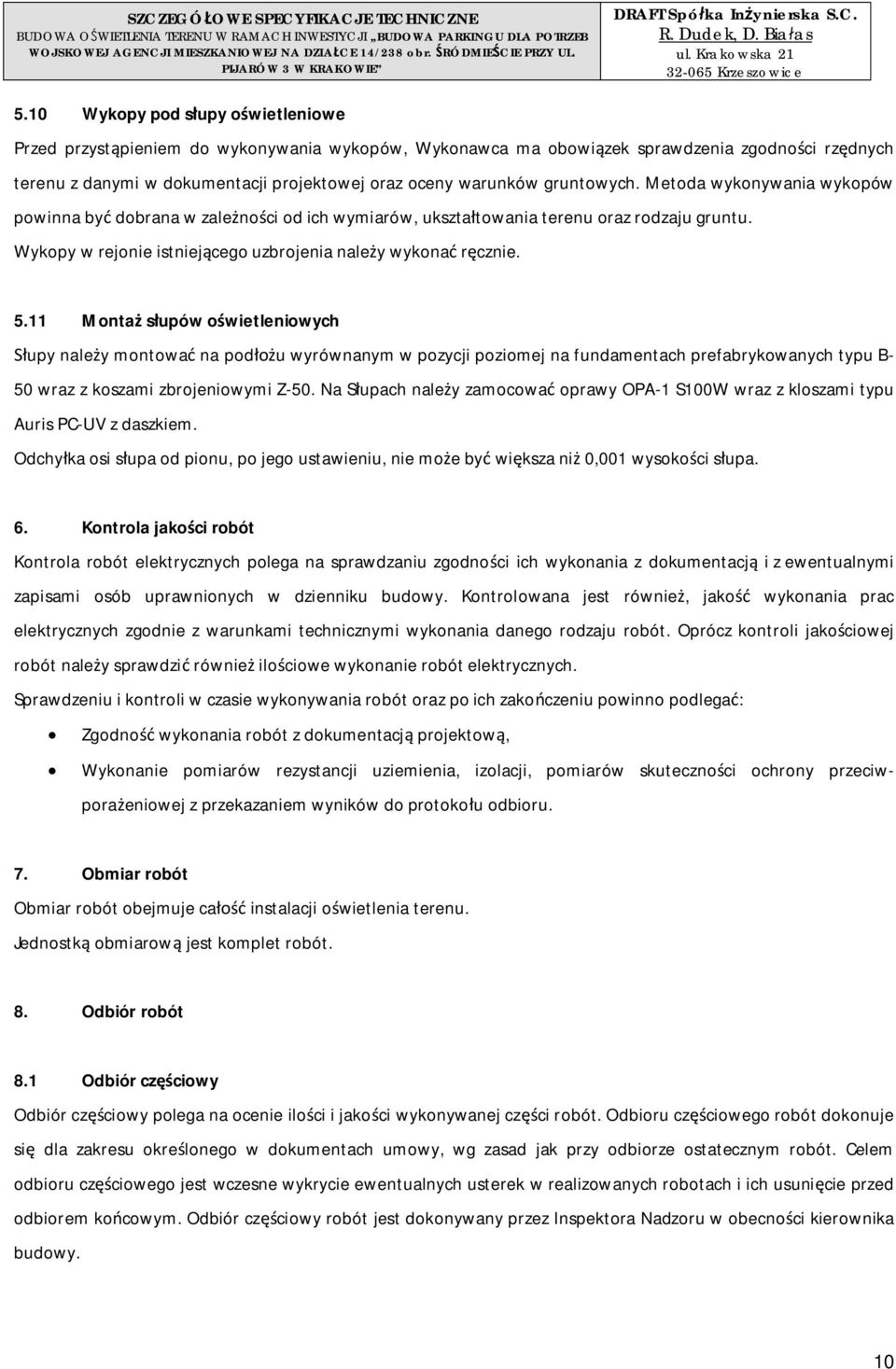

10 SZCZEGÓOWE SPECYFIKACJE TECHNICZNE BUDOWA OWIETLENIA TERENU W RAMACH INWESTYCJI BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 obr. RÓDMIECIE PRZY UL. DRAFT Spóka Inynierska S.C. R. Dudek, D. Biaas 5.10 Wykopy pod supy owietleniowe Przed przystpieniem do wykonywania wykopów, Wykonawca ma obowizek sprawdzenia zgodnoci rzdnych terenu z danymi w dokumentacji projektowej oraz oceny warunków gruntowych. Metoda wykonywania wykopów powinna by dobrana w zalenoci od ich wymiarów, uksztatowania terenu oraz rodzaju gruntu. Wykopy w rejonie istniejcego uzbrojenia naley wykona rcznie Monta supów owietleniowych upy naley montowa na podu wyrównanym w pozycji poziomej na fundamentach prefabrykowanych typu B- 50 wraz z koszami zbrojeniowymi Z-50. Na Supach naley zamocowa oprawy OPA-1 S100W wraz z kloszami typu Auris PC-UV z daszkiem. Odchyka osi supa od pionu, po jego ustawieniu, nie moe by wiksza ni 0,001 wysokoci supa. 6. Kontrola jakoci robót Kontrola robót elektrycznych polega na sprawdzaniu zgodnoci ich wykonania z dokumentacj i z ewentualnymi zapisami osób uprawnionych w dzienniku budowy. Kontrolowana jest równie, jako wykonania prac elektrycznych zgodnie z warunkami technicznymi wykonania danego rodzaju robót. Oprócz kontroli jakociowej robót naley sprawdzi równie ilociowe wykonanie robót elektrycznych. Sprawdzeniu i kontroli w czasie wykonywania robót oraz po ich zakoczeniu powinno podlega: Zgodno wykonania robót z dokumentacj projektow, Wykonanie pomiarów rezystancji uziemienia, izolacji, pomiarów skutecznoci ochrony przeciwporaeniowej z przekazaniem wyników do protokou odbioru. 7. Obmiar robót Obmiar robót obejmuje ca instalacji owietlenia terenu. Jednostk obmiarow jest komplet robót. 8. Odbiór robót 8.1 Odbiór czciowy Odbiór czciowy polega na ocenie iloci i jakoci wykonywanej czci robót. Odbioru czciowego robót dokonuje si dla zakresu okrelonego w dokumentach umowy, wg zasad jak przy odbiorze ostatecznym robót. Celem odbioru czciowego jest wczesne wykrycie ewentualnych usterek w realizowanych robotach i ich usunicie przed odbiorem kocowym. Odbiór czciowy robót jest dokonywany przez Inspektora Nadzoru w obecnoci kierownika budowy. 10

11 SZCZEGÓOWE SPECYFIKACJE TECHNICZNE BUDOWA OWIETLENIA TERENU W RAMACH INWESTYCJI BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 obr. RÓDMIECIE PRZY UL. DRAFT Spóka Inynierska S.C. R. Dudek, D. Biaas Protokó odbioru czciowego jest podstaw do dokonania czciowego rozliczenia robót, jeeli umowa tak form przewiduje. 8.2 Odbiór ostateczny (kocowy) Odbiór kocowy stanowi ostateczn ocen rzeczywistego wykonania robót w odniesieniu do ich zakresu (iloci), jakoci i zgodnoci z dokumentacj projektow. Odbiór ostateczny przeprowadza komisja powoana przez zamawiajcego na podstawie przedonych dokumentów, wyników bada oraz dokonanej oceny wizualnej. Zasady i terminy powoywania komisji oraz czas jej dziaania powinna okreli umowa. Wykonawca robót zobowizany jest przed komisji nastpujce dokumenty: Dokumentacj projektow (powykonawcz) z naniesionymi zmianami dokonanymi w toku wykonywania Robót Szczegóowe specyfikacje techniczne ze zmianami wprowadzonymi w trakcie wykonywania robót Dziennik budowy i ksiek obmiarów zapisami dokonywanymi w toku prowadzonych robót Dokumenty wiadczce o dopuszczeniu do obrotu i powszechnego zastosowania uytych materiaów i wyrobów budowlanych Protokoy odbiorów czciowych Instrukcje producentów dotyczce zastosowanych materiaów. W toku odbioru komisja obowizana jest zapozna si z przedonymi dokumentami, przeprowadzi badania zgodnie z wytycznymi podanymi w p-cie 6 SST, porówna je z wymaganiami podanymi w pkt 5 SST oraz dokona oceny wizualnej. Z czynnoci odbioru sporzdza si protokó podpisany przez przedstawicieli zamawiajcego i wykonawcy. Protokó powinien zawiera: Ustalenia podjte w trakcie prac komisji Ocen wyników bada Wykaz wad i usterek ze wskazaniem sposobu ich usunicia Stwierdzenie zgodnoci lub niezgodnoci wykonania robót Protokó odbioru kocowego jest podstaw do dokonania rozliczenia kocowego pomidzy zamawiajcym a wykonawc. 9. Podstawa patnoci Podstaw patnoci stanowi komplet wykonanych robót i pomiarów pomontaowych. 11

12 SZCZEGÓOWE SPECYFIKACJE TECHNICZNE BUDOWA OWIETLENIA TERENU W RAMACH INWESTYCJI BUDOWA PARKINGU DLA POTRZEB WOJSKOWEJ AGENCJI MIESZKANIOWEJ NA DZIACE 14/238 obr. RÓDMIECIE PRZY UL. DRAFT Spóka Inynierska S.C. R. Dudek, D. Biaas 10. Przepisy zwizane 10.1 Normy opisujce wykonanie zakresu czynnoci i prac instalacyjnych objtych projektem budowlanym PN-EN :2007 Oprawy owietleniowe. Cz 1: Wymagania ogólne PN-EN :2006 Oprawy owietleniowe. Cz 2-3: Wymagania szczegóowe Oprawy owietleniowe drogowe i uliczne. PN-EN :2004 Supy owietleniowe. Cz 3-1: Projektowanie i weryfikacja Specyfikacja obci charakterystycznych. PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów. Cz 1: Wymagania ogólne. PN-EN :2002/Apl:2003 Systemy rur instalacyjnych doprowadzenie przewodów. Cz 2-4: Wymagania szczegóowe dla systemów rur instalacyjnych ukadanych w ziemi. PN-EN 50146:2007 Wyposaenie do mocowania kabli w instalacjach elektrycznych. PN-EN :2008 Bezpieczniki topikowe niskonapiciowe. Wymagania ogólne. PN-E-01002:1997 Sownik terminologiczny elektryki Kable i przewody PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe projektowanie i budowa. Norma N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. PN-CEN/TR : 2005 Owietlenie dróg. 12
