Specyfikacja techniczna zintegrowanego złącza kablowego z szafką pomiarową niskiego napięcia.
|
|
- Jadwiga Brzozowska
- 8 lat temu
- Przeglądów:
Transkrypt

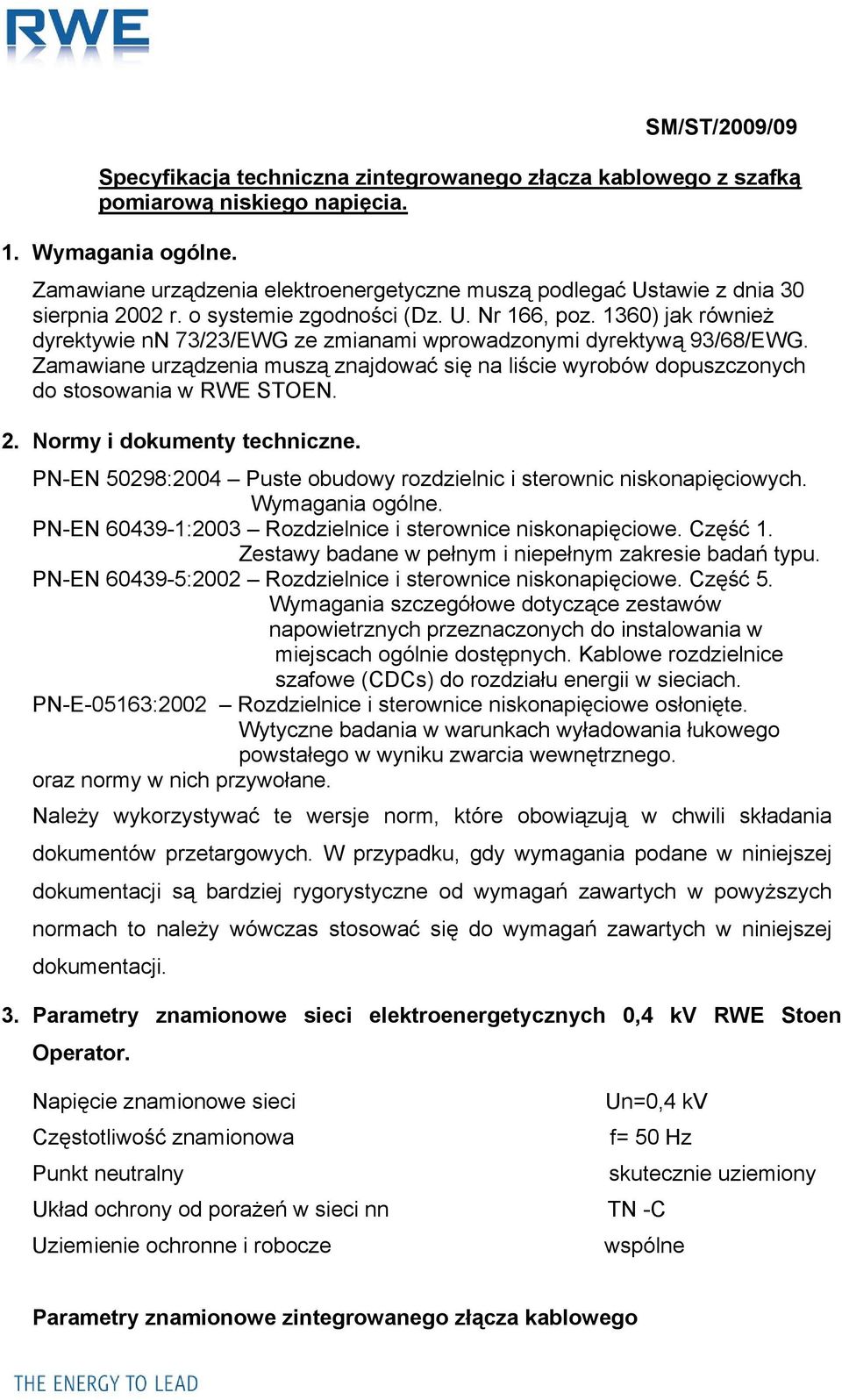

1 SM/ST/2009/09 Specyfikacja techniczna zintegrowanego złącza kablowego z szafką pomiarową niskiego napięcia. 1. Wymagania ogólne. Zamawiane urządzenia elektroenergetyczne muszą podlegać Ustawie z dnia 30 sierpnia 2002 r. o systemie zgodności (Dz. U. Nr 166, poz. 1360) jak również dyrektywie nn 73/23/EWG ze zmianami wprowadzonymi dyrektywą 93/68/EWG. Zamawiane urządzenia muszą znajdować się na liście wyrobów dopuszczonych do stosowania w RWE STOEN. 2. Normy i dokumenty techniczne. PN-EN 50298:2004 Puste obudowy rozdzielnic i sterownic niskonapięciowych. Wymagania ogólne. PN-EN :2003 Rozdzielnice i sterownice niskonapięciowe. Część 1. Zestawy badane w pełnym i niepełnym zakresie badań typu. PN-EN :2002 Rozdzielnice i sterownice niskonapięciowe. Część 5. Wymagania szczegółowe dotyczące zestawów napowietrznych przeznaczonych do instalowania w miejscach ogólnie dostępnych. Kablowe rozdzielnice szafowe (CDCs) do rozdziału energii w sieciach. PN-E-05163:2002 Rozdzielnice i sterownice niskonapięciowe osłonięte. Wytyczne badania w warunkach wyładowania łukowego powstałego w wyniku zwarcia wewnętrznego. oraz normy w nich przywołane. Należy wykorzystywać te wersje norm, które obowiązują w chwili składania dokumentów przetargowych. W przypadku, gdy wymagania podane w niniejszej dokumentacji są bardziej rygorystyczne od wymagań zawartych w powyższych normach to należy wówczas stosować się do wymagań zawartych w niniejszej dokumentacji. 3. Parametry znamionowe sieci elektroenergetycznych 0,4 kv RWE Stoen Operator. Napięcie znamionowe sieci Częstotliwość znamionowa Punkt neutralny Un=0,4 kv f= 50 Hz Układ ochrony od porażeń w sieci nn TN -C Uziemienie ochronne i robocze skutecznie uziemiony wspólne Parametry znamionowe zintegrowanego złącza kablowego

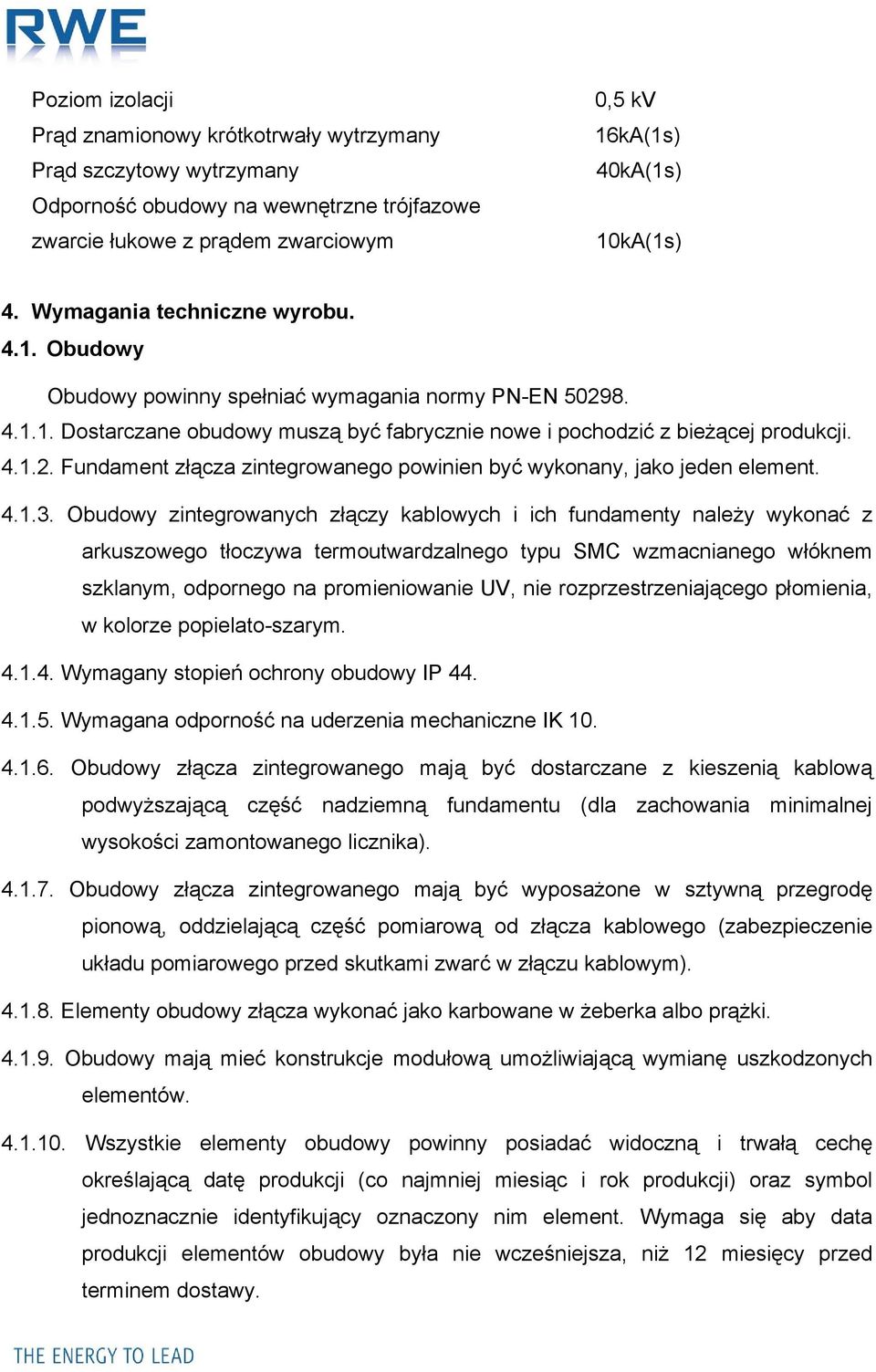

2 Poziom izolacji Prąd znamionowy krótkotrwały wytrzymany Prąd szczytowy wytrzymany Odporność obudowy na wewnętrzne trójfazowe zwarcie łukowe z prądem zwarciowym 0,5 kv 16kA(1s) 40kA(1s) 10kA(1s) 4. Wymagania techniczne wyrobu Obudowy Obudowy powinny spełniać wymagania normy PN-EN Dostarczane obudowy muszą być fabrycznie nowe i pochodzić z bieżącej produkcji Fundament złącza zintegrowanego powinien być wykonany, jako jeden element Obudowy zintegrowanych złączy kablowych i ich fundamenty należy wykonać z arkuszowego tłoczywa termoutwardzalnego typu SMC wzmacnianego włóknem szklanym, odpornego na promieniowanie UV, nie rozprzestrzeniającego płomienia, w kolorze popielato-szarym Wymagany stopień ochrony obudowy IP Wymagana odporność na uderzenia mechaniczne IK Obudowy złącza zintegrowanego mają być dostarczane z kieszenią kablową podwyższającą część nadziemną fundamentu (dla zachowania minimalnej wysokości zamontowanego licznika) Obudowy złącza zintegrowanego mają być wyposażone w sztywną przegrodę pionową, oddzielającą część pomiarową od złącza kablowego (zabezpieczenie układu pomiarowego przed skutkami zwarć w złączu kablowym) Elementy obudowy złącza wykonać jako karbowane w żeberka albo prążki Obudowy mają mieć konstrukcje modułową umożliwiającą wymianę uszkodzonych elementów Wszystkie elementy obudowy powinny posiadać widoczną i trwałą cechę określającą datę produkcji (co najmniej miesiąc i rok produkcji) oraz symbol jednoznacznie identyfikujący oznaczony nim element. Wymaga się aby data produkcji elementów obudowy była nie wcześniejsza, niż 12 miesięcy przed terminem dostawy.
3 Na obu drzwiczkach na zewnątrz należy przewidzieć płaskie miejsce na opis ( nr złącza) o wymiarach 2,5cm x 20cm Widoczne i trwałe określenie poziomu zagłębienia fundamentu złącza w gruncie zrealizowane w sposób uniemożliwiający jego usunięcie Obudowy powinny posiadać sprawną wentylację naturalną Zamknięcie drzwiczek złącza wykonane co najmniej jako sześciopunktowe dla obudowy złącza o wysokości 800mm oraz co najmniej jako pięciopunktowe dla obudowy złącza o wysokości mniejszej niż 800mm. Określona wysokość nie obejmuje fundamentu złącza Kąt otwarcia drzwiczek nie mniej niż 180 stopni Wkładki do zamków nie są elementami składowymi złącza Drzwiczki złącza i zawiasy wykonane w sposób umożliwiający nieskomplikowany i szybki demontaż i montaż realizowany bez użycia narzędzi po otwarciu Przednie osłony fundamentu złącza muszą być demontowane i montowane z zewnątrz po otwarciu drzwiczek złącza Wszystkie elementy metalowe tworzące konstrukcję załącza muszą być wykonane z materiału odpornego na korozję albo zabezpieczone przed korozją metodą ocynkowania lub równoważną Fundament powinien być wyposażony w kratę ustojową wykonaną z tworzywa sztucznego. Profilowana struktura powierzchni powinna zapewniać odpowiednią sztywność konstrukcji oraz uniemożliwiać naklejanie plakatów Szczegóły konstrukcyjne zintegrowanego złącza Szczegóły konstrukcyjne w części złącza kablowego. Pola zasilające i odpływowe mogą być wyposażone tylko w listwy bezpiecznikowe pionowe (np. typu E-L) lub rozłączniki bezpiecznikowe listwowe (np. typu E-SL) łączone jednobiegunowo. Pola zasilające powinny być wyposażone w aparaty, o szerokości 100 mm, na prąd znamionowy 630A [dla linii wykonanej kablem o przekroju żył do 300mm 2 (2x150) ] lub 400A (dla linii wykonanej kablem o przekroju żył do 150mm 2 ). W polach odpływowych powinny być stosowane aparaty małogabarytowe na prąd znamionowy 160A o szerokości 50mm. Rozstaw szyn głównych 180mm. Wyklucza się stosowanie tradycyjnych podstaw bezpiecznikowych. Zaciski umożliwiające podłączenie kabli powinny być wykonane, jako V-klemy.
4 Oszynowanie złącza wykonywać należy jedynie z miedzi lub z tak zwanej miedzi bielonej. Dla zunifikowania elementów złącz należy stosować szyny o przekroju 150mm 2 i wymiarach 30x5mm. Szyna PEN złącza kablowego ma być zintegrowana ze szyną złącza pomiarowego, jako jeden element i wykonana z takiego samego materiału, co szyny fazowe. Uwaga: punktem rozdzielenia przewodu PEN na przewody PE i N w stronę klienta jest szyna PEN w części pomiarowej zintegrowanego złącza. Szyna PEN musi być wykonana z jednego odcinka płaskownika. Nie dopuszcza się stosowania w złączach w miejsce szyny PEN dwóch szyn PE i N łączonych mostkami. Mocowanie szyny PEN w obudowie powinno być wykonane tak, aby na zewnątrz obudowy nie były dostępne żadne elementy metalowe, połączone z nią galwanicznie. Szyna PEN ma być przystosowana do przyłączenia: - żyły PEN kabli trasowych, - przewodu PE łączącego z uziemieniem sztucznym (np. bednarka), - punkt rezerwowy (przyłączenie dwóch przewodów PE i N). Punkt rezerwowy przewidziany jest do tymczasowego przyłączenia np. prowizorki podczas usuwania skutków awarii. Powinien on spełniać warunki, jak dla przyłączeń kabli trasowych. Szyna PEN złącza musi być wyposażona w zacisk do podłączenia przenośnego uziemiacza wyposażonego w zacisk płaski małogabarytowy Szczegóły konstrukcyjne części pomiarowej zintegrowanego złącza kablowolicznikowego. Szafka musi posiadać trwałą przegrodę, rozdzielającą ZK od ZL na dwie niezależne części z oddzielnymi drzwiami. W części pomiarowej ma się znajdować: - rozłącznik bezpiecznikowy typ np. RBK 00, z możliwością podłączenia dwóch kabli sieciowych YAKY 4x35. Zasilającego z ZK część pomiarową i zasilającego następne złącze pomiarowe już jako wolnostojące. - zabezpieczenie przedlicznikowe, jako nadmiarowo-prądowe zwłoczne, selektywne względem zabezpieczeń Klienta, osłonięte przezroczystą przesłoną przystosowaną do plombowania, przez którą jest dostęp do jego dźwigni;

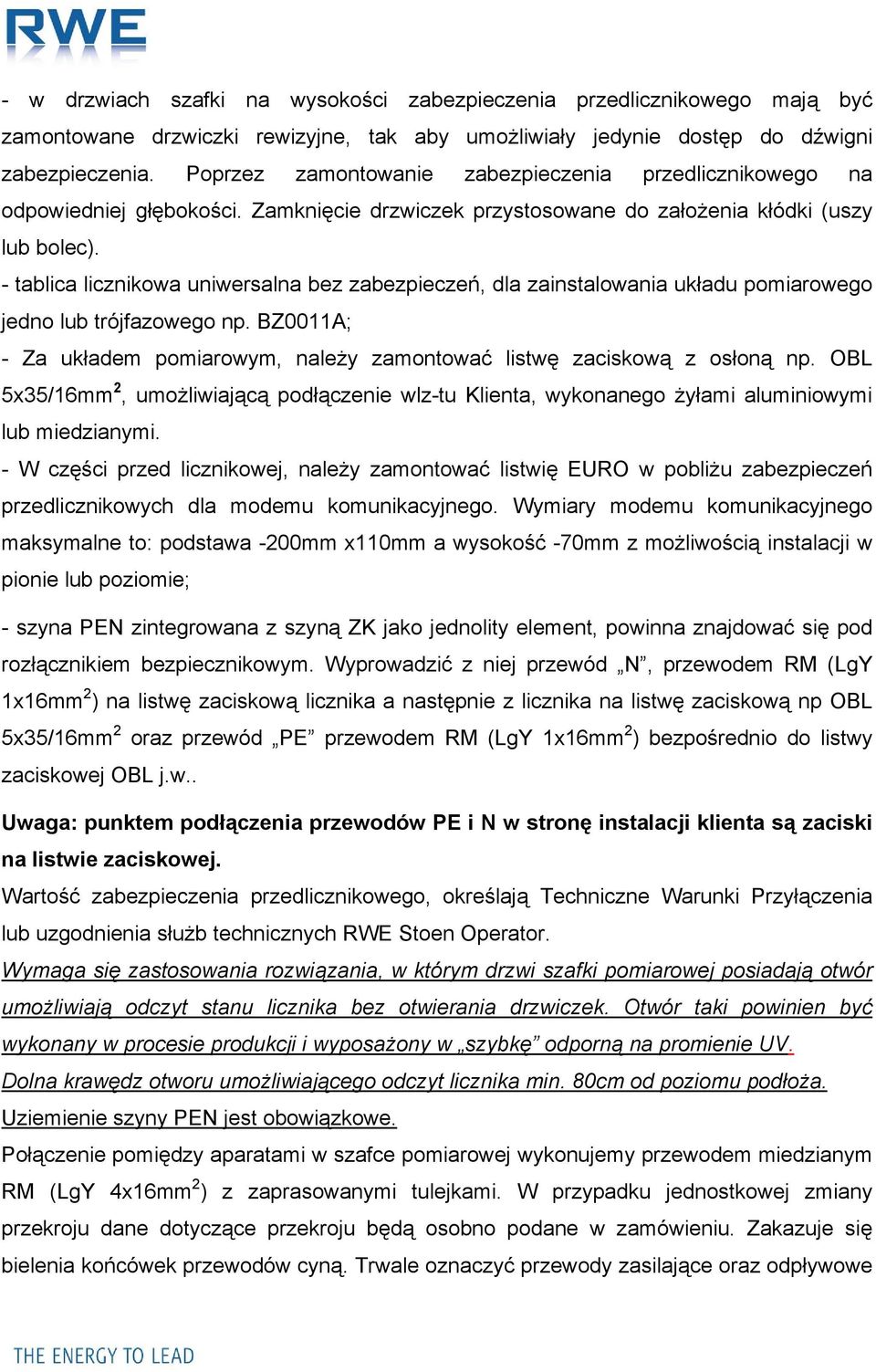

5 - w drzwiach szafki na wysokości zabezpieczenia przedlicznikowego mają być zamontowane drzwiczki rewizyjne, tak aby umożliwiały jedynie dostęp do dźwigni zabezpieczenia. Poprzez zamontowanie zabezpieczenia przedlicznikowego na odpowiedniej głębokości. Zamknięcie drzwiczek przystosowane do założenia kłódki (uszy lub bolec). - tablica licznikowa uniwersalna bez zabezpieczeń, dla zainstalowania układu pomiarowego jedno lub trójfazowego np. BZ0011A; - Za układem pomiarowym, należy zamontować listwę zaciskową z osłoną np. OBL 5x35/16mm 2, umożliwiającą podłączenie wlz-tu Klienta, wykonanego żyłami aluminiowymi lub miedzianymi. - W części przed licznikowej, należy zamontować listwię EURO w pobliżu zabezpieczeń przedlicznikowych dla modemu komunikacyjnego. Wymiary modemu komunikacyjnego maksymalne to: podstawa -200mm x110mm a wysokość -70mm z możliwością instalacji w pionie lub poziomie; - szyna PEN zintegrowana z szyną ZK jako jednolity element, powinna znajdować się pod rozłącznikiem bezpiecznikowym. Wyprowadzić z niej przewód N, przewodem RM (LgY 1x16mm 2 ) na listwę zaciskową licznika a następnie z licznika na listwę zaciskową np OBL 5x35/16mm 2 oraz przewód PE przewodem RM (LgY 1x16mm 2 ) bezpośrednio do listwy zaciskowej OBL j.w.. Uwaga: punktem podłączenia przewodów PE i N w stronę instalacji klienta są zaciski na listwie zaciskowej. Wartość zabezpieczenia przedlicznikowego, określają Techniczne Warunki Przyłączenia lub uzgodnienia służb technicznych RWE Stoen Operator. Wymaga się zastosowania rozwiązania, w którym drzwi szafki pomiarowej posiadają otwór umożliwiają odczyt stanu licznika bez otwierania drzwiczek. Otwór taki powinien być wykonany w procesie produkcji i wyposażony w szybkę odporną na promienie UV. Dolna krawędz otworu umożliwiającego odczyt licznika min. 80cm od poziomu podłoża. Uziemienie szyny PEN jest obowiązkowe. Połączenie pomiędzy aparatami w szafce pomiarowej wykonujemy przewodem miedzianym RM (LgY 4x16mm 2 ) z zaprasowanymi tulejkami. W przypadku jednostkowej zmiany przekroju dane dotyczące przekroju będą osobno podane w zamówieniu. Zakazuje się bielenia końcówek przewodów cyną. Trwale oznaczyć przewody zasilające oraz odpływowe

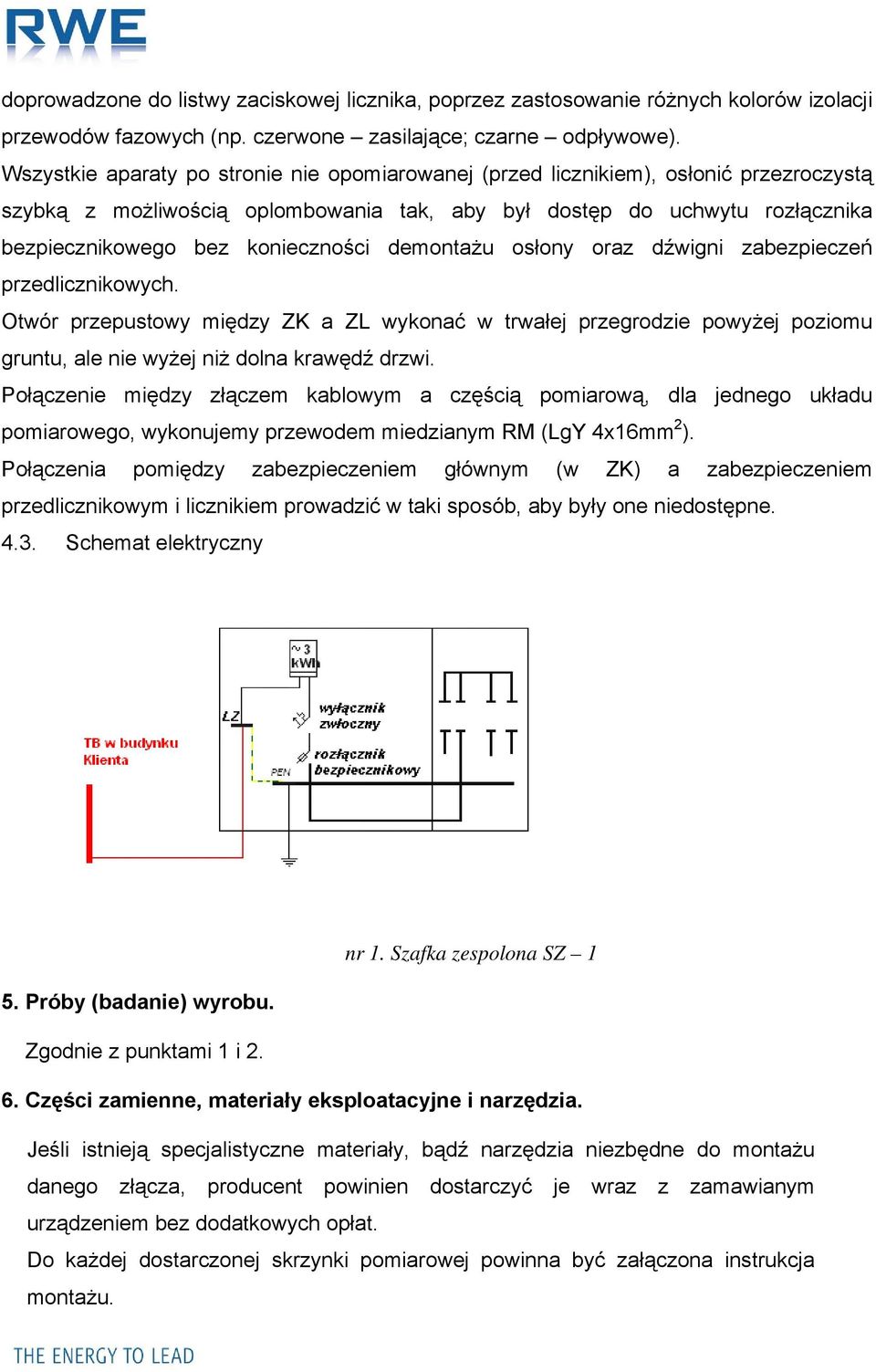

6 doprowadzone do listwy zaciskowej licznika, poprzez zastosowanie różnych kolorów izolacji przewodów fazowych (np. czerwone zasilające; czarne odpływowe). Wszystkie aparaty po stronie nie opomiarowanej (przed licznikiem), osłonić przezroczystą szybką z możliwością oplombowania tak, aby był dostęp do uchwytu rozłącznika bezpiecznikowego bez konieczności demontażu osłony oraz dźwigni zabezpieczeń przedlicznikowych. Otwór przepustowy między ZK a ZL wykonać w trwałej przegrodzie powyżej poziomu gruntu, ale nie wyżej niż dolna krawędź drzwi. Połączenie między złączem kablowym a częścią pomiarową, dla jednego układu pomiarowego, wykonujemy przewodem miedzianym RM (LgY 4x16mm 2 ). Połączenia pomiędzy zabezpieczeniem głównym (w ZK) a zabezpieczeniem przedlicznikowym i licznikiem prowadzić w taki sposób, aby były one niedostępne Schemat elektryczny nr 1. Szafka zespolona SZ 1 5. Próby (badanie) wyrobu. Zgodnie z punktami 1 i Części zamienne, materiały eksploatacyjne i narzędzia. Jeśli istnieją specjalistyczne materiały, bądź narzędzia niezbędne do montażu danego złącza, producent powinien dostarczyć je wraz z zamawianym urządzeniem bez dodatkowych opłat. Do każdej dostarczonej skrzynki pomiarowej powinna być załączona instrukcja montażu.
7 Oferent powinien wskazać typy zestawów uziemiających przeznaczonych do uziemienia części składowych złącza zintegrowanego i przyłączonych do niego kabli energetycznych. 7. Rysunki, instrukcje montażu i obsługi Dokumentacja w języku polskim Rysunki gabarytowe, schematy montażowe i ideowe Do każdego dostarczonego złącza kablowego musi być dołączona instrukcja posadowienia. 8. Dane gwarantowane do złożenia przez oferenta Gwarantowane parametry eksploatacyjne i konstrukcyjne 8.2. Parametry konstrukcyjne i materiałowe 8.3. Gwarancje na wyrób 9. Warunki kontroli stabilności produkcji Kupujący ma prawo do sprawdzenia wyrobów podczas produkcji oraz uczestniczenia w próbach fabrycznych. 10. Ustalenia dodatkowe Konfiguracje złączy kablowych zintegrowanych tzn. ilość pól liniowych i odpływowych, instalowanych liczników energii elektrycznej, ich rozmieszczenie itp. Zostaną wybrane na podstawie oferowanych rozwiązań technicznych. Przy wyborze pod uwagę będą brane takie czynniki jak funkcjonalność, uniwersalność rozwiązań techniczno konstrukcyjnych a przede wszystkim założenia układu pod kontem pracy w sieci RWE Stoen Operator RWE Stoen Operator deklaruje, iż wszystkie propozycje rozwiązań konstrukcyjno technicznych złącz kablowych zintegrowanych nie ujęte w powyższej specyfikacji zostaną przeanalizowane przez komisję przetargową podczas przetargu. Czerwiec 2009 Sporządził: Zatwierdził:
