Wytwarzanie i przetwórstwo polimerów

Wielkość: px
Rozpocząć pokaz od strony:

Download "Wytwarzanie i przetwórstwo polimerów"

Transkrypt

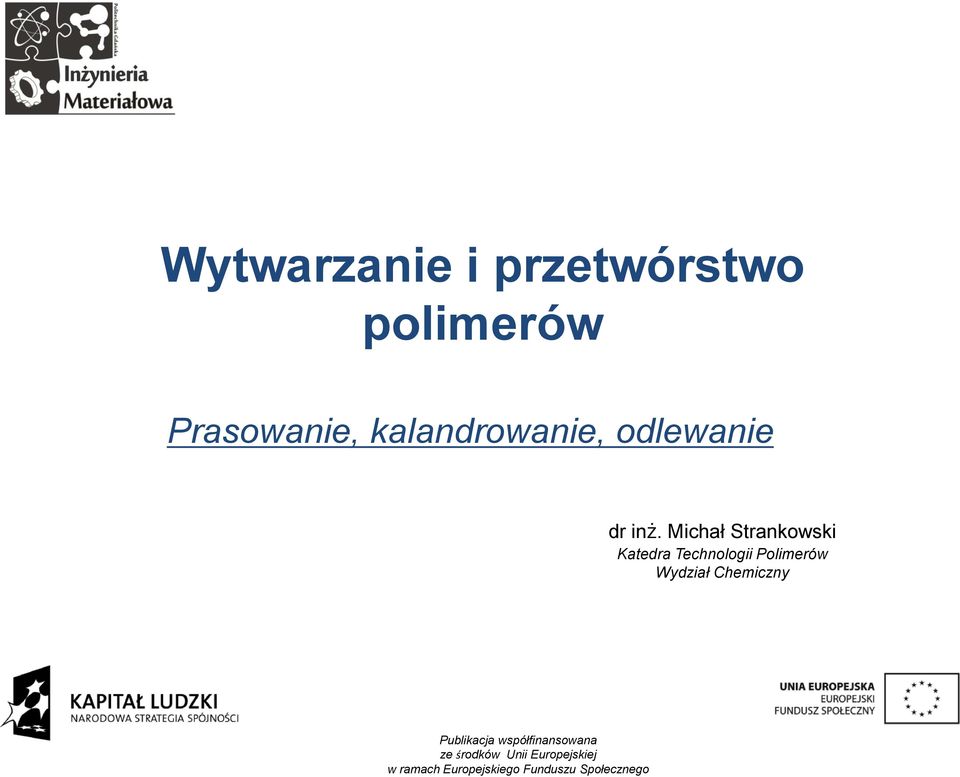

1 Wytwarzanie i przetwórstwo polimerów Prasowanie, kalandrowanie, odlewanie dr inż. Michał Strankowski Katedra Technologii Polimerów Wydział Chemiczny Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

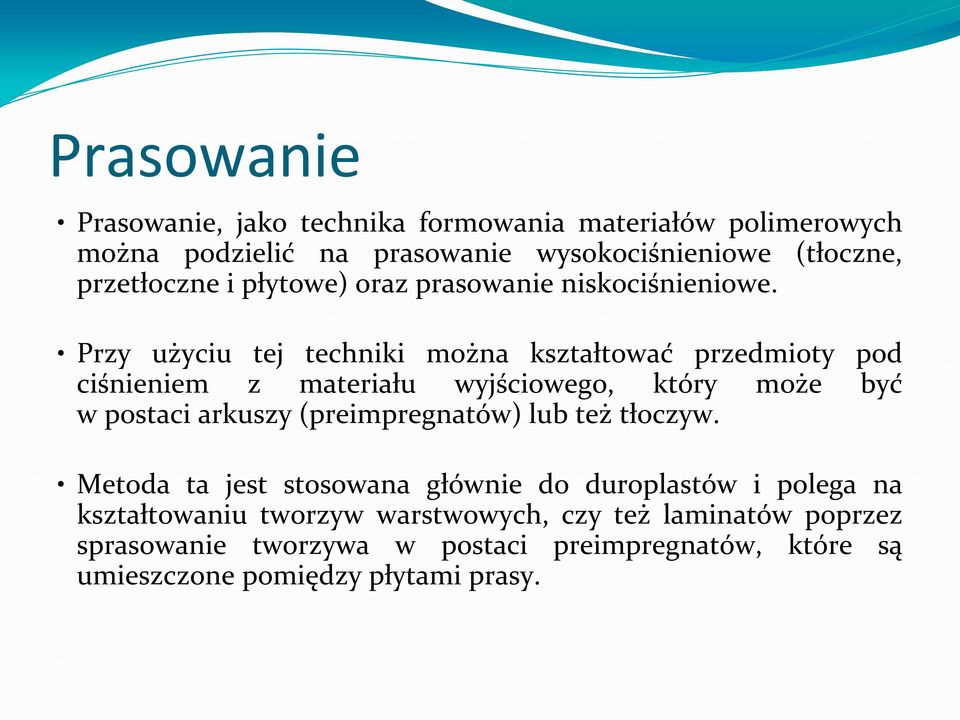

2 Prasowanie Prasowanie, jako technika formowania materiałów polimerowych można podzielić na prasowanie wysokociśnieniowe (tłoczne, przetłoczne i płytowe) oraz prasowanie niskociśnieniowe. Przy użyciu tej techniki można kształtować przedmioty pod ciśnieniem z materiału wyjściowego, który może być w postaci arkuszy (preimpregnatów) lub też tłoczyw. Metoda ta jest stosowana głównie do duroplastów i polega na kształtowaniu tworzyw warstwowych, czy też laminatów poprzez sprasowanie tworzywa w postaci preimpregnatów, które są umieszczone pomiędzy płytami prasy.

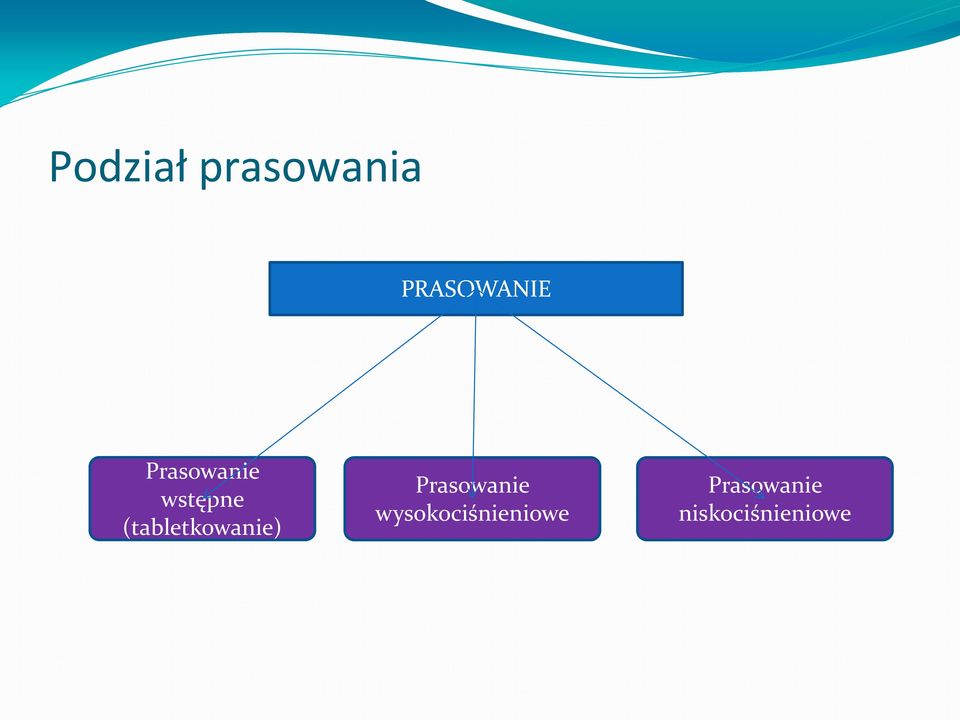

3 Podział prasowania PRASOWANIE Prasowanie wstępne (tabletkowanie) Prasowanie wysokociśnieniowe Prasowanie niskociśnieniowe

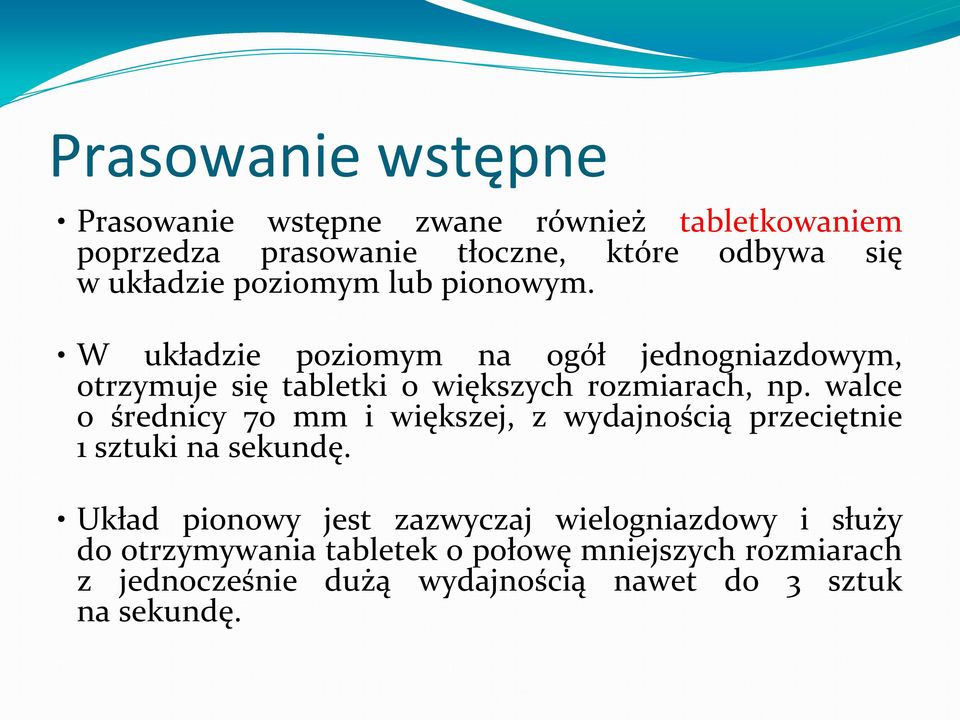

4 Prasowanie wstępne Prasowanie wstępne zwane również tabletkowaniem poprzedza prasowanie tłoczne, które odbywa się w układzie poziomym lub pionowym. W układzie poziomym na ogół jednogniazdowym, otrzymuje się tabletki o większych rozmiarach, np. walce o średnicy 70 mm i większej, z wydajnością przeciętnie 1 sztuki na sekundę. Układ pionowy jest zazwyczaj wielogniazdowy i służy do otrzymywania tabletek o połowę mniejszych rozmiarach z jednocześnie dużą wydajnością nawet do 3 sztuk na sekundę.

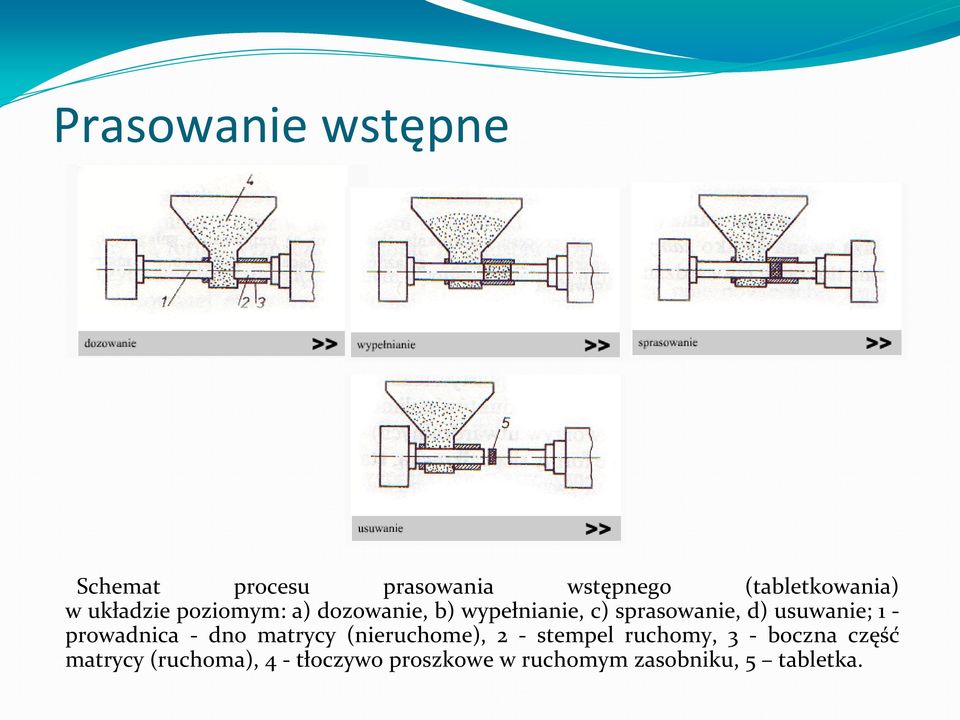

5 Prasowanie wstępne Schemat procesu prasowania wstępnego (tabletkowania) w układzie poziomym: a) dozowanie, b) wypełnianie, c) sprasowanie, d) usuwanie; 1 - prowadnica - dno matrycy (nieruchome), 2 - stempel ruchomy, 3 - boczna część matrycy (ruchoma), 4 - tłoczywo proszkowe w ruchomym zasobniku, 5 tabletka.

6 Prasowanie wstępne Schemat procesu prasowania wstępnego (tabletkowania) w układzie poziomym: a) dozowanie, b) wypełnianie, c) sprasowanie, d) usuwanie; 1 - prowadnica - dno matrycy (nieruchome), 2 - stempel ruchomy, 3 - boczna część matrycy (ruchoma), 4 - tłoczywo proszkowe w ruchomym zasobniku, 5 tabletka.

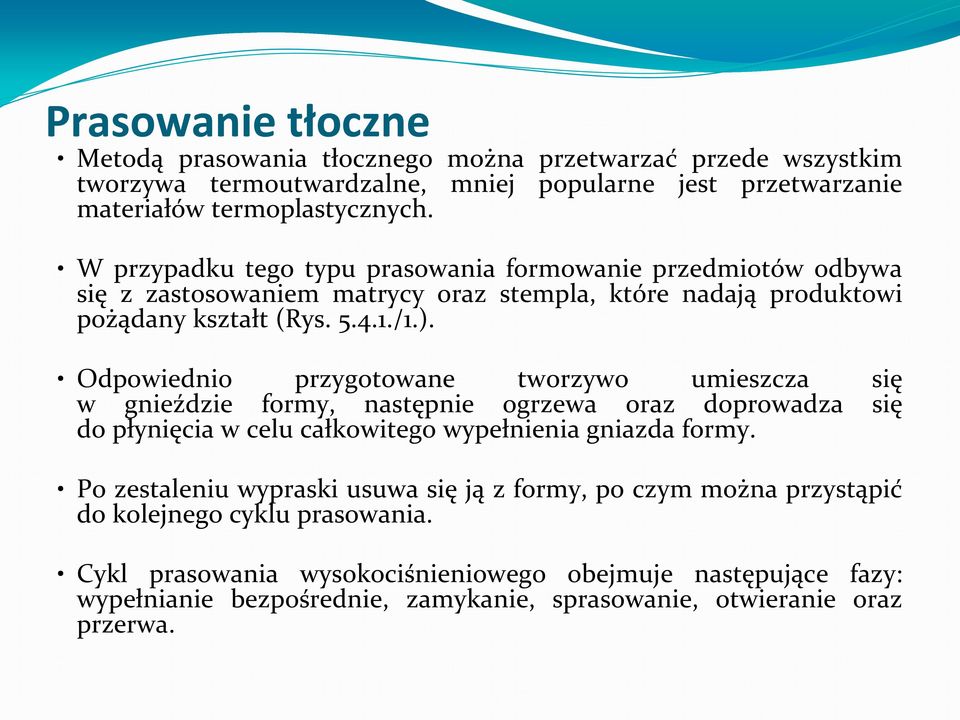

7 Prasowanie tłoczne Metodą prasowania tłocznego można przetwarzać przede wszystkim tworzywa termoutwardzalne, mniej popularne jest przetwarzanie materiałów termoplastycznych. W przypadku tego typu prasowania formowanie przedmiotów odbywa się z zastosowaniem matrycy oraz stempla, które nadają produktowi pożądany kształt (Rys /1.). Odpowiednio przygotowane tworzywo umieszcza się w gnieździe formy, następnie ogrzewa oraz doprowadza się do płynięcia w celu całkowitego wypełnienia gniazda formy. Po zestaleniu wypraski usuwa się ją z formy, po czym można przystąpić do kolejnego cyklu prasowania. Cykl prasowania wysokociśnieniowego obejmuje następujące fazy: wypełnianie bezpośrednie, zamykanie, sprasowanie, otwieranie oraz przerwa.

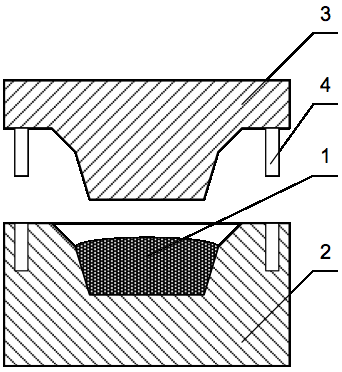

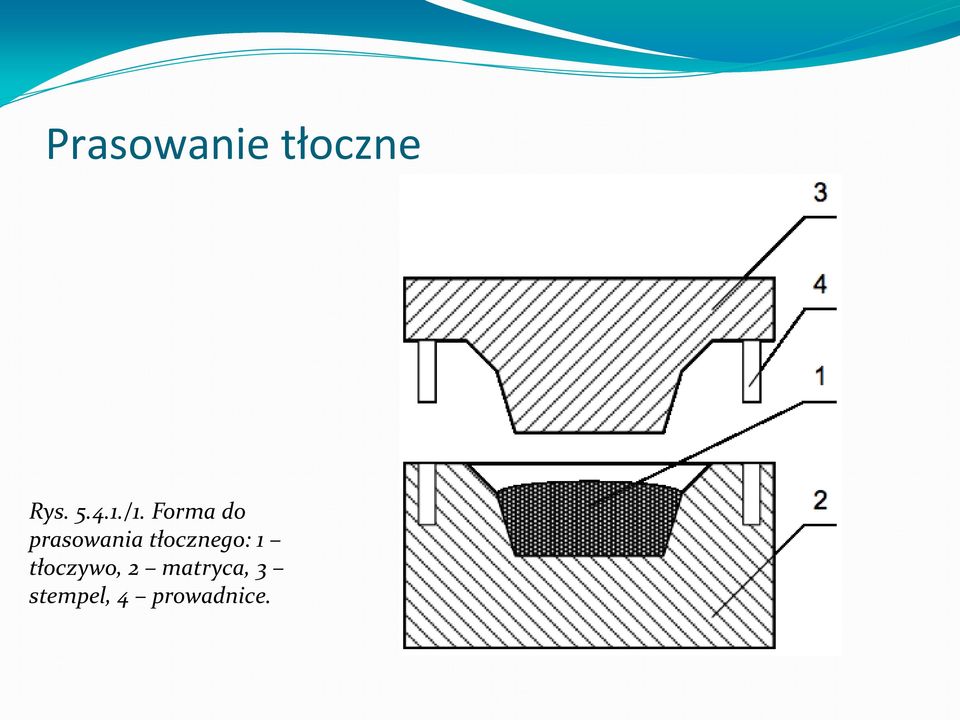

8 Prasowanie tłoczne Rys /1. Forma do prasowania tłocznego: 1 tłoczywo, 2 matryca, 3 stempel, 4 prowadnice.

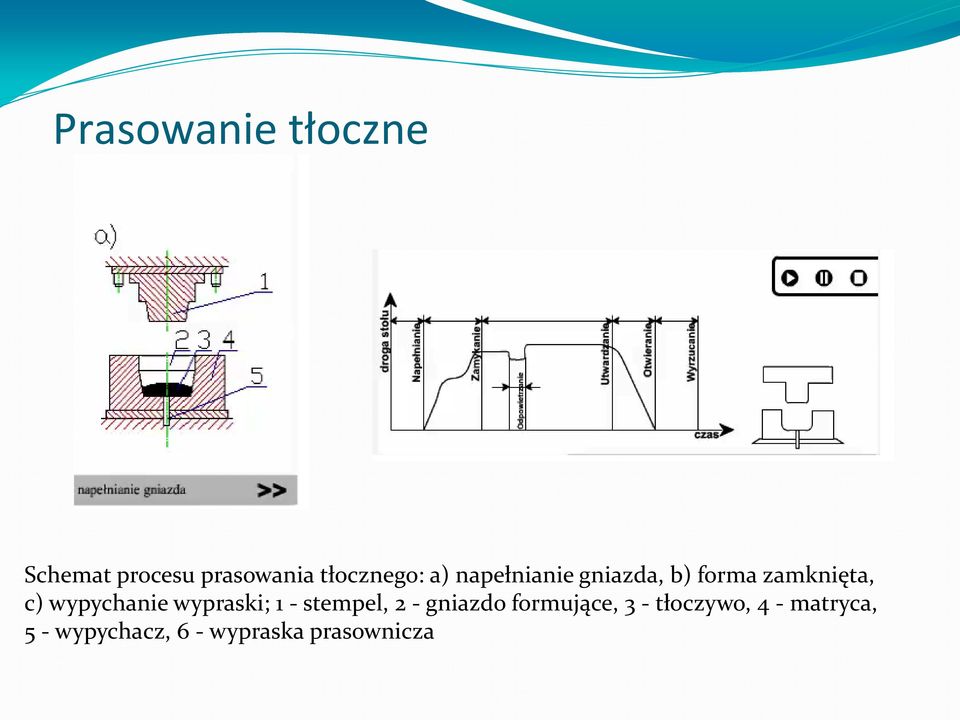

9 Prasowanie tłoczne Schemat procesu prasowania tłocznego: a) napełnianie gniazda, b) forma zamknięta, c) wypychanie wypraski; 1 - stempel, 2 - gniazdo formujące, 3 - tłoczywo, 4 - matryca, 5 - wypychacz, 6 - wypraska prasownicza

10 Prasowanie tłoczne Wypraski wykonuje się najczęściej w formach stałych umieszczonych w prasach, zwykle hydraulicznych. Zadaniem tych układów podczas prasowania jest stworzenie ciśnienia pozwalającego na pokonanie oporów przepływu tworzywa podczas wypełniania formy oraz jego ściśnięcie nadające odpowiednią gęstość wyprasce. Temperatura prasowania zależy od rodzaju tworzywa prasowanego, w przypadku tworzyw termoutwardzalnych zwykle wynosi C. Jest ona związana z czasem prasowania i grubością ścianki wypraski. Ten rodzaj prasowania stanowi jedną z najstarszych metod przetwórstwa.

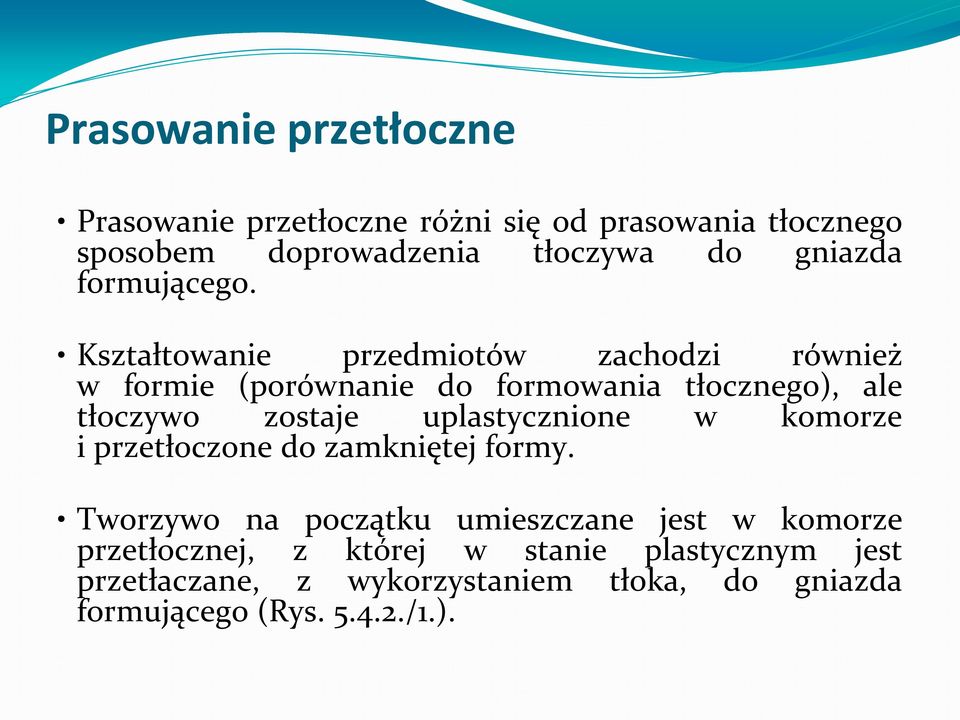

11 Prasowanie przetłoczne Prasowanie przetłoczne różni się od prasowania tłocznego sposobem doprowadzenia tłoczywa do gniazda formującego. Kształtowanie przedmiotów zachodzi również w formie (porównanie do formowania tłocznego), ale tłoczywo zostaje uplastycznione w komorze i przetłoczone do zamkniętej formy. Tworzywo na początku umieszczane jest w komorze przetłocznej, z której w stanie plastycznym jest przetłaczane, z wykorzystaniem tłoka, do gniazda formującego (Rys /1.).

12 Prasowanie przetłoczne Rys /1. Schemat prasowania przetłocznego.

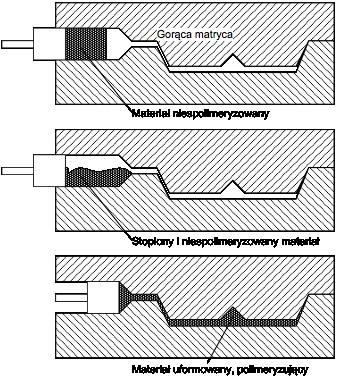

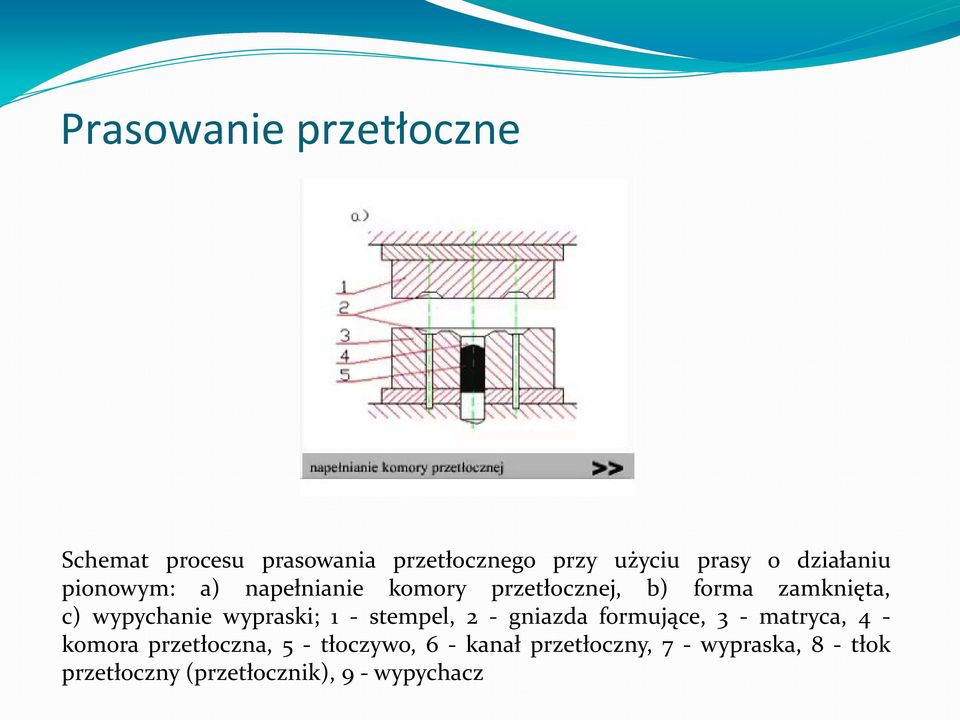

13 Prasowanie przetłoczne Schemat procesu prasowania przetłocznego przy użyciu prasy o działaniu pionowym: a) napełnianie komory przetłocznej, b) forma zamknięta, c) wypychanie wypraski; 1 - stempel, 2 - gniazda formujące, 3 - matryca, 4 - komora przetłoczna, 5 - tłoczywo, 6 - kanał przetłoczny, 7 - wypraska, 8 - tłok przetłoczny (przetłocznik), 9 - wypychacz

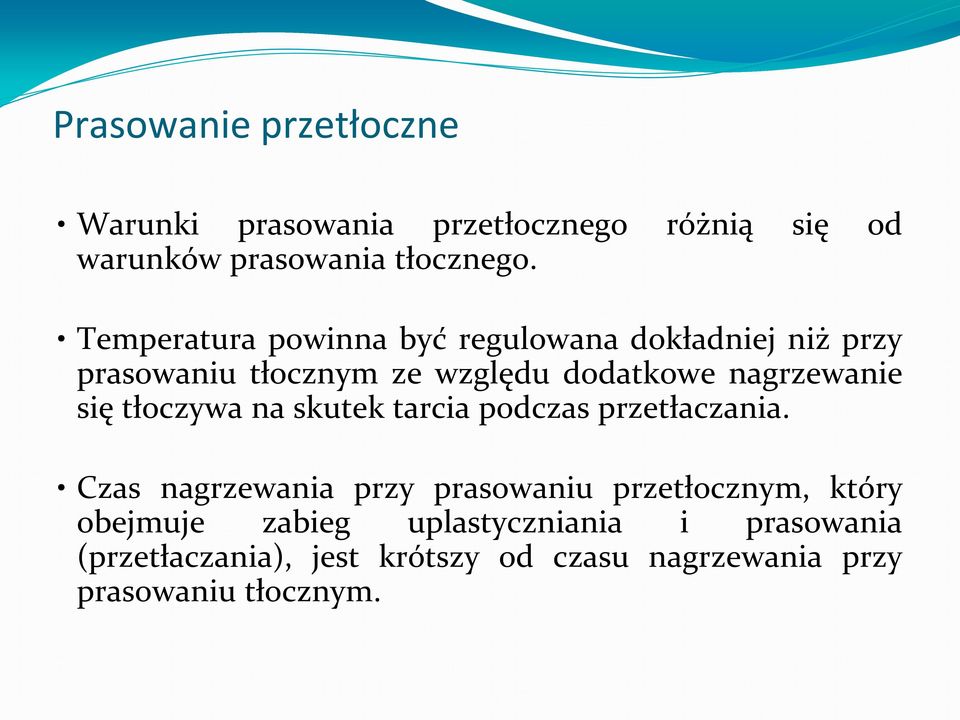

14 Prasowanie przetłoczne Warunki prasowania przetłocznego różnią się od warunków prasowania tłocznego. Temperatura powinna być regulowana dokładniej niż przy prasowaniu tłocznym ze względu dodatkowe nagrzewanie się tłoczywa na skutek tarcia podczas przetłaczania. Czas nagrzewania przy prasowaniu przetłocznym, który obejmuje zabieg uplastyczniania i prasowania (przetłaczania), jest krótszy od czasu nagrzewania przy prasowaniu tłocznym.

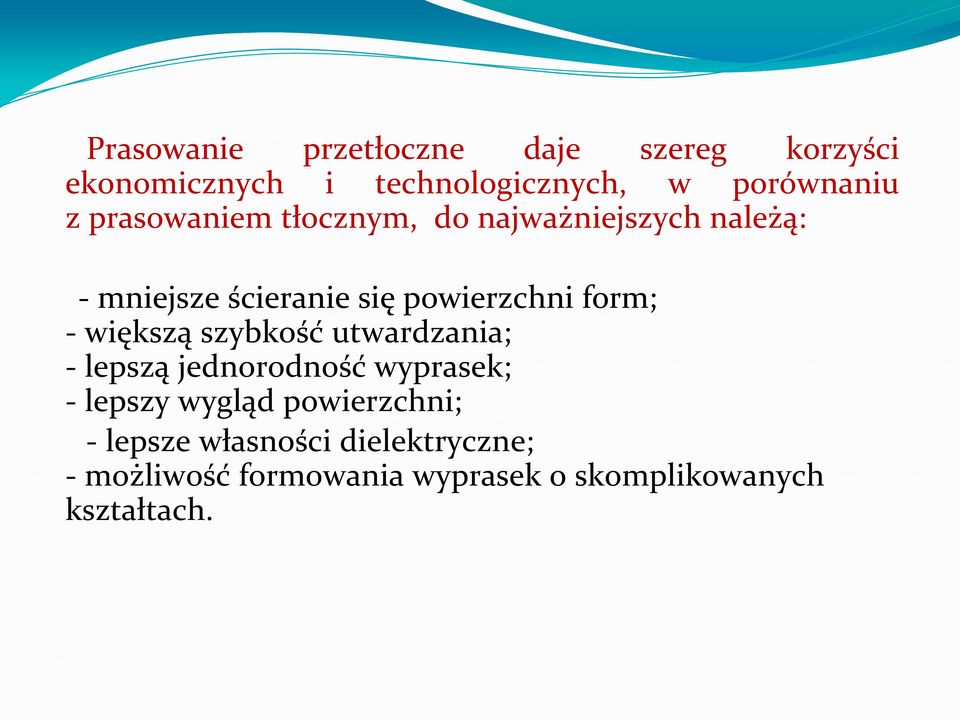

15 Prasowanie przetłoczne daje szereg korzyści ekonomicznych i technologicznych, w porównaniu z prasowaniem tłocznym, do najważniejszych należą: - mniejsze ścieranie się powierzchni form; - większą szybkość utwardzania; - lepszą jednorodność wyprasek; - lepszy wygląd powierzchni; - lepsze własności dielektryczne; - możliwość formowania wyprasek o skomplikowanych kształtach.

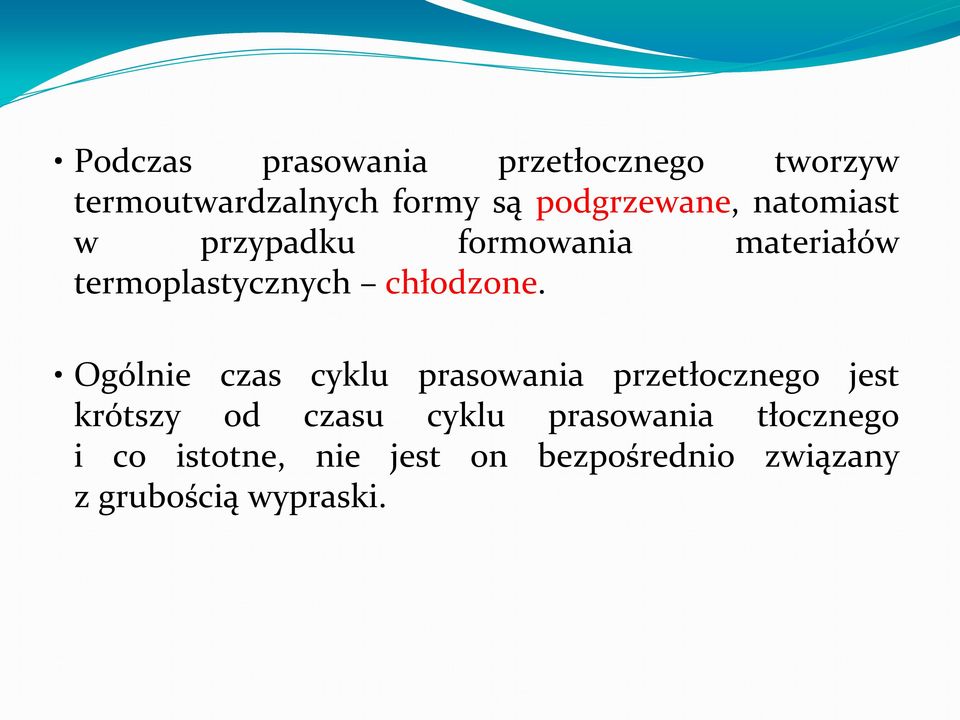

16 Podczas prasowania przetłocznego tworzyw termoutwardzalnych formy są podgrzewane, natomiast w przypadku formowania materiałów termoplastycznych chłodzone. Ogólnie czas cyklu prasowania przetłocznego jest krótszy od czasu cyklu prasowania tłocznego i co istotne, nie jest on bezpośrednio związany z grubością wypraski.

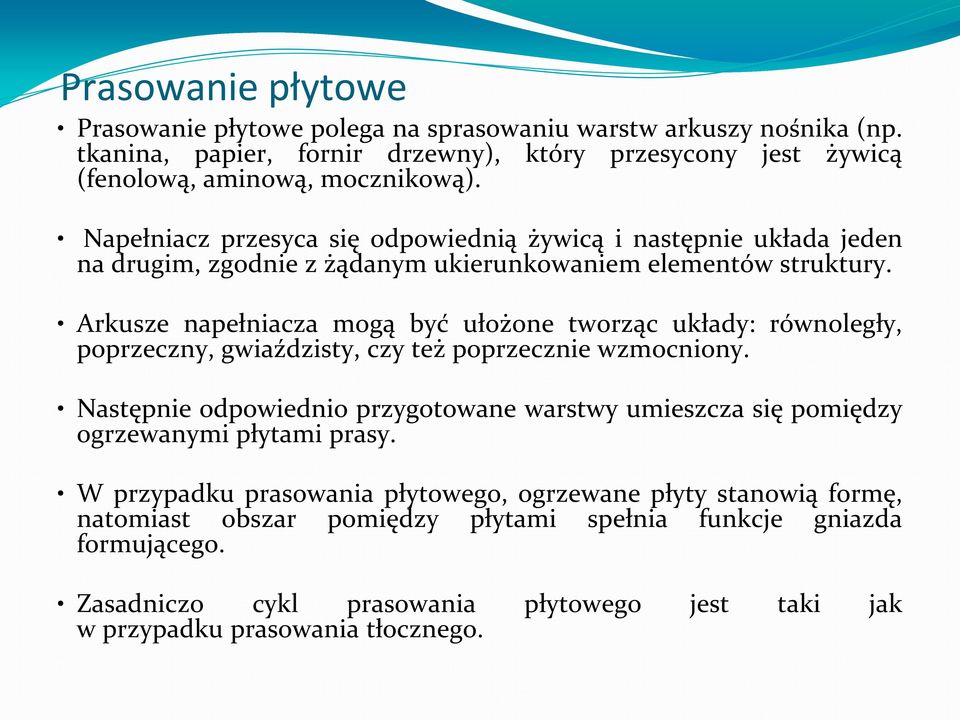

17 Prasowanie płytowe Prasowanie płytowe polega na sprasowaniu warstw arkuszy nośnika (np. tkanina, papier, fornir drzewny), który przesycony jest żywicą (fenolową, aminową, mocznikową). Napełniacz przesyca się odpowiednią żywicą i następnie układa jeden na drugim, zgodnie z żądanym ukierunkowaniem elementów struktury. Arkusze napełniacza mogą być ułożone tworząc układy: równoległy, poprzeczny, gwiaździsty, czy też poprzecznie wzmocniony. Następnie odpowiednio przygotowane warstwy umieszcza się pomiędzy ogrzewanymi płytami prasy. W przypadku prasowania płytowego, ogrzewane płyty stanowią formę, natomiast obszar pomiędzy płytami spełnia funkcje gniazda formującego. Zasadniczo cykl prasowania płytowego jest taki jak w przypadku prasowania tłocznego.

18 Prasowanie płytowe Często z wykorzystaniem tej metody uzyskuje się preimpregnaty (zwane też prepregami), które są arkuszami napełniacza przesyconego żywica, a następnie poddanymi suszeniu w celu odparowania rozpuszczalnika. Metody otrzymywania preimpregnatów i tłoczyw arkuszowych umożliwiają wytwarzanie z nich przedmiotów o powtarzalnych właściwościach, dzięki czemu mogą one być stosowane w przypadku produkowanych masowo elementów używanych w przemyśle motoryzacyjnym czy też lotniczym.

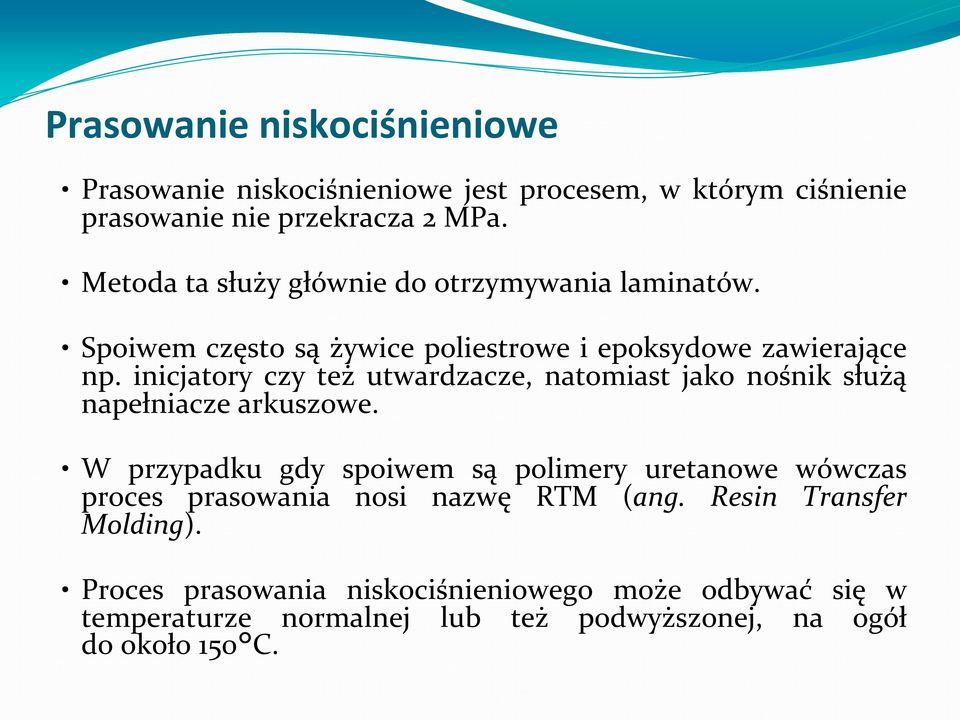

19 Prasowanie niskociśnieniowe Prasowanie niskociśnieniowe jest procesem, w którym ciśnienie prasowanie nie przekracza 2 MPa. Metoda ta służy głównie do otrzymywania laminatów. Spoiwem często są żywice poliestrowe i epoksydowe zawierające np. inicjatory czy też utwardzacze, natomiast jako nośnik służą napełniacze arkuszowe. W przypadku gdy spoiwem są polimery uretanowe wówczas proces prasowania nosi nazwę RTM (ang. Resin Transfer Molding). Proces prasowania niskociśnieniowego może odbywać się w temperaturze normalnej lub też podwyższonej, na ogół do około 150 C.

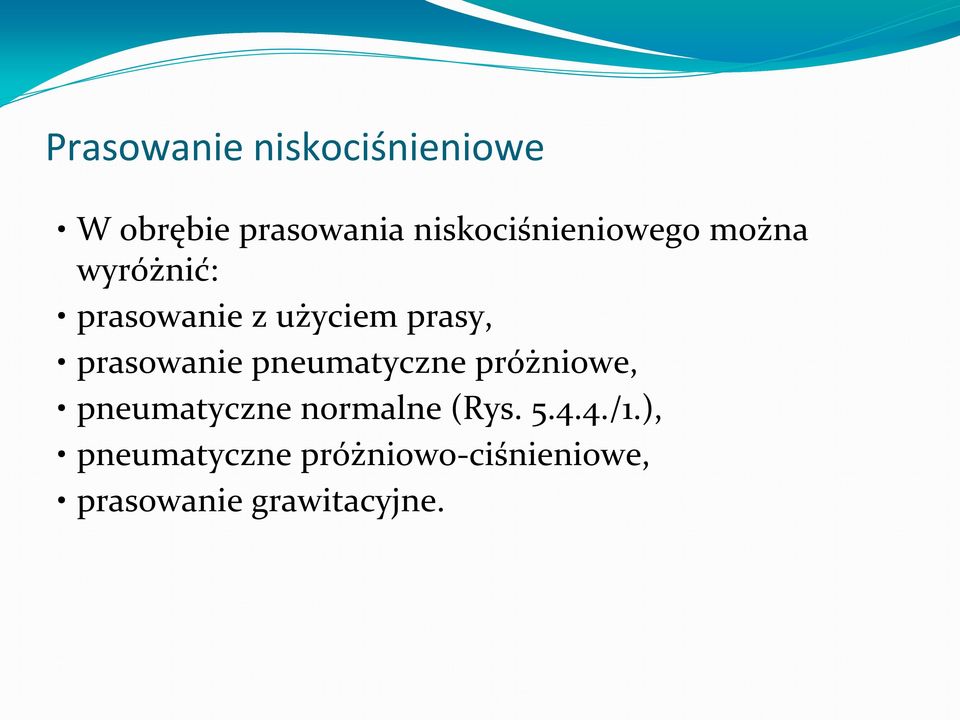

20 Prasowanie niskociśnieniowe W obrębie prasowania niskociśnieniowego można wyróżnić: prasowanie z użyciem prasy, prasowanie pneumatyczne próżniowe, pneumatyczne normalne (Rys /1.), pneumatyczne próżniowo-ciśnieniowe, prasowanie grawitacyjne.

21 Prasowanie niskociśnieniowe laminatów (w temperaturze normalnej) polega na ułożeniu w gnieździe formującym arkuszy napełniacza, a następnie wprowadzeniu do gniazda mieszaniny żywicy z dodatkami. W kolejnym etapie zamykana jest forma, przez co zachodzi przesycanie napełniacza oraz wywierane jest ciśnienie oraz rozpoczyna sie polimeryzacja. W metodzie tej często stosowane są tłoczywa arkuszowe oraz impregnaty. Ten rodzaj prasowania można stosować do wytwarzania przedmiotów o dużych rozmiarach.

22 Z kolei prasowanie niskociśnieniowe laminatów w temperaturze podwyższonej przebiega analogicznie w stosunku do wcześniej opisanej metody prowadzonej w temperaturze normalnej, z tą różnicą, że forma jest wyposażona w grzejniki lub też kanały grzejne. Za pomocą prasowania niskociśnieniowego w podwyższonej temperaturze można również wytwarzać laminaty porowate, które znajdują zastosowanie jako np. deski surfingowe czy spoilery samochodowe.

23 Prasowanie niskociśnieniowe w temperaturze normalnej przedmiotów o dużych rozmiarach 1- obudowa żelbetowa formy, 2 wypełnienie obudowy tworzywem, 3 laminat poliestrowo-szklany, 4 ciekła mieszanina żywicy z niezbędnymi składnikami, 5 napełniacz arkuszowy, 6 słupy prowadzące, 7 odpływ nadmiaru ciekłej mieszaniny, 8 uszczelki.

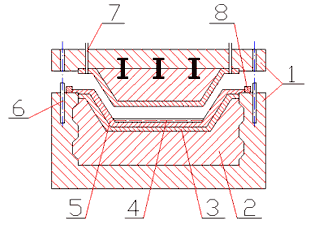

24 Prasowanie niskociśnieniowe Rys /1. Schemat procesu prasowania niskociśnieniowego, pneumatycznego normalnego: 1 korpus komory z podwyższonym ciśnieniem powietrza, 2 płat z folii, 3 laminat, 4 listwa uszczelniająca, 5 gniazdo formy, 6 wózek, 7 zaciski śrubowe.

25 Kalandrowanie

26 Kalandrowanie Proces kalandrowania polega na ciągłym przeprowadzaniu wstępnie uplastycznionego tworzywa pomiędzy obracającymi się walcami. Proces kalandrowania przebiega w kalandrach, gdzie narzędziem są walce kalandrujące. Kalandrowanie jest procesem kształtowania pasma posiadającego regulowaną grubość. W wyniku kalandrowania można otrzymywać wstęgi o grubości od 0,08 mm do około 1 mm oraz szerokości przekraczającej 2 m (folie).

27 Kalandrowanie Kalandry mają na ogół od trzech do sześciu walców, które mogą być różnie rozmieszczone. Najczęściej spotyka się układy walców w kształcie liter I, L, L odwrócone, F, Z oraz S (Rys. 5.5./1.). Sąsiednie walce obracają się w przeciwnych kierunkach. Prędkość obwodowa (liniowa) walców zasadniczo wynosi 0,3-2 m/s. Odległość kolejnych walców od siebie zmniejsza się stopniowo, dzięki czemu w kolejnych szczelinach, tworzą się od nadmiaru tworzywa obracające rolki, które wywołują ujednorodnienie kalandrowanego materiału. Z kolei zmniejszenie szczeliny międzywalcowej zapewnia np. usunięcie z obrabianego materiału pęcherzyków powietrza.

28 Układy walców kalandrujących (z lewej) Układy walców kalandrujących: a) układ trójwalcowy I, b) układ pięciowalcowy I, c) układ L, d) układ odwrócone L, e) układ F, f) układ Z, g) układ S. (z prawej) Schemat kalandrowania zespolonego: 1 folia, 2 tkanina, 3 folia zespolona. schemat kalandrowania zespolonego, podczas którego następuje łączenie adhezyjne kalandrowanego tworzywa w postaci folii z innym materiałem w postaci taśmy. Ten rodzaj kalandrowania stanowi pewnego rodzaju alternatywę laminowania na sucho.

29 Odlewanie

30 Odlewanie Odlewanie jest procesem polegającym na wypełnieniu formy odlewniczej ciekłym tworzywem. Odlewanie można prowadzić w formach otwartych lub też zamkniętych. W formach otwartych i nieruchomych bardzo często odbywa się zalewanie elementów zespołów elektronicznych. Przy produkcji wyrobów wewnętrznych pustych stosuje się dwudzielne formy metalowe, obrotowe. Przy dużych prędkościach formy można realizować tak zwane odlewanie odśrodkowe (Rys. 5.6./1.). W tym przypadku masa odlewnicza, która znajduje się w formie, pod wpływem siły odśrodkowej zostaje dociśnięta do ścianek formy oraz ulega utwardzeniu. Pozwala to na otrzymanie elementów grubościennych, które są pozbawione pęcherzy i wewnętrznych naprężeń.

31 Odlewanie odśrodkowe tworzyw sztucznych w formie o osi obrotu, a) pionowej, b) poziomej.

32 Odlewanie Masowo wytwarzane półprodukty typu płyty, rury, pręty wytwarza się metodą polimeryzacji w formach. Jako przykład może posłużyć poli(metakrylan metylu), który odlewa się pomiędzy płytami szklanymi, następnie polimeryzuje w odpowiednich temperaturach. Z kolei poliamid 6, który formowany bezciśnieniowo, z wykorzystaniem polimeryzacji anionowej, z -kaptolaktonu w lekkich formach, daje półprodukty, natomiast w formach ciężkich można uzyskać produkty, takie jak śruby okrętowe, wałki, rolki czy też koła zębate.

33 Koniec

Wytwarzanie i przetwórstwo polimerów!

Wytwarzanie i przetwórstwo polimerów! Wytwarzanie i przetwórstwo polimerów! Łączenie elementów z tworzyw sztucznych, cz.2 - spawanie dr in. Michał Strankowski Katedra Technologii Polimerów Wydział Chemiczny Publikacja współfinansowana ze środków

Bardziej szczegółowo

INSTYTUT INŻYNIERII MATERIAŁOWEJ

INSTYTUT INŻYNIERII MATERIAŁOWEJ Ćwiczenie: Przetwórstwo wtryskowe tworzyw termoplastycznych 1 Cel ćwiczenia Podstawowym celem ćwiczenia jest : poznanie budowy wtryskarki ślimakowej, tłokowej, działanie poszczególnych zespołów, ustalenie

Bardziej szczegółowo

Przetwórstwo tworzyw sztucznych i gumy

Przetwórstwo tworzyw sztucznych i gumy Przetwórstwo tworzyw sztucznych i gumy Lab.7. Wpływ parametrów wytłaczania na właściwości mechaniczne folii rękawowej Spis treści 1. Cel ćwiczenia i zakres pracy.. 2 2. Definicje i pojęcia podstawowe 2

Bardziej szczegółowo

KONSTRUKCJA, BUDOWA i EKSPLOATACJA UKŁADÓW UPLASTYCZNIAJĄCYCH WTRYSKAREK MGR INŻ. SZYMON ZIĘBA

KONSTRUKCJA, BUDOWA i EKSPLOATACJA UKŁADÓW UPLASTYCZNIAJĄCYCH WTRYSKAREK MGR INŻ. SZYMON ZIĘBA KONSTRUKCJA, BUDOWA i EKSPLOATACJA UKŁADÓW UPLASTYCZNIAJĄCYCH WTRYSKAREK MGR INŻ. SZYMON ZIĘBA 1 SCHEMAT WTRYSKARKI ŚLIMAKOWEJ Z KOLANOWO DŹWIGOWYM SYSTEMEM ZAMYKANIA 1 siłownik hydrauliczny napędu stołu,

Bardziej szczegółowo

T T. Przetwórstwo tworzyw polimerowych Ćwiczenia laboratoryjne Część 2

T T. Przetwórstwo tworzyw polimerowych Ćwiczenia laboratoryjne Część 2 T T Przetwórstwo tworzyw polimerowych Ćwiczenia laboratoryjne Część 2 Podręczniki Politechnika Lubelska Politechnika Lubelska Wydział Mechaniczny ul. Nadbystrzycka 36 20-618 LUBLIN Tomasz Jachowicz Tomasz

Bardziej szczegółowo

Wytłaczanie z rozdmuchiwaniem do formy

Wytłaczanie z rozdmuchiwaniem do formy Wytłaczanie z rozdmuchiwaniem do formy Schemat procesu wytłaczania z rozdmuchiwaniem butelek z tworzyw sztucznych bez komory pośredniej A - wytłaczanie rury za pomocą głowicy krzyżowej, B - zamknięcie

Bardziej szczegółowo

LABORATORIUM z PRZEDMIOTU TECHNOLOGIE MATERIAŁOWE. Instrukcja laboratoryjna do ćwiczenia nr 3 Technologia kształtowania wyrobów z tworzyw sztucznych

LABORATORIUM z PRZEDMIOTU TECHNOLOGIE MATERIAŁOWE. Instrukcja laboratoryjna do ćwiczenia nr 3 Technologia kształtowania wyrobów z tworzyw sztucznych LABORATORIUM z PRZEDMIOTU TECHNOLOGIE MATERIAŁOWE Instrukcja laboratoryjna do ćwiczenia nr 3 Technologia kształtowania wyrobów z tworzyw sztucznych SPIS TREŚCI 1. Cel i zakres ćwiczenia.. 2 2. Tematyka

Bardziej szczegółowo

MATERIAŁY SPIEKANE (SPIEKI)

MATERIAŁY SPIEKANE (SPIEKI) MATERIAŁY SPIEKANE (SPIEKI) Metalurgia proszków jest dziedziną techniki, obejmującą metody wytwarzania proszków metali lub ich mieszanin z proszkami niemetali oraz otrzymywania wyrobów z tych proszków

Bardziej szczegółowo

(12) OPIS PATENTOWY (19) PL (11) 162356 (13) B2

(12) OPIS PATENTOWY (19) PL (11) 162356 (13) B2 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) 162356 (13) B2 (21) Numer zgłoszenia: 286815 (51) In tc l5: B29D 15/00 B29C 45/44 (22) Data zgłoszenia:

Bardziej szczegółowo

Otrzymywanie wyrobów z kompozytów polimerowych metodą Vacuum Casting

Otrzymywanie wyrobów z kompozytów polimerowych metodą Vacuum Casting Kompozyty polimerowe ĆWICZENIE 3 Otrzymywanie wyrobów z kompozytów polimerowych metodą Vacuum Casting Cel ćwiczenia Celem ćwiczenia jest zapoznanie się z techniką odlewania próżniowego hybrydowych kompozytów

Bardziej szczegółowo

Opis modułu kształcenia Przetwórstwo tworzyw sztucznych

Opis modułu kształcenia Przetwórstwo tworzyw sztucznych Opis modułu kształcenia Przetwórstwo tworzyw sztucznych Nazwa podyplomowych Nazwa obszaru kształcenia, w zakresie którego są prowadzone studia podyplomowe Nazwa kierunku, z którym jest związany zakres

Bardziej szczegółowo

PL B1. INSTYTUT TECHNIKI GÓRNICZEJ KOMAG, Gliwice, PL PROFILEX SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ SPÓŁKA KOMANDYTOWA, Łask, PL

PL B1. INSTYTUT TECHNIKI GÓRNICZEJ KOMAG, Gliwice, PL PROFILEX SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ SPÓŁKA KOMANDYTOWA, Łask, PL RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 228579 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 416487 (22) Data zgłoszenia: 14.03.2016 (51) Int.Cl. B29C 43/00 (2006.01)

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 14/14. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 14/14. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL PL 221662 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 221662 (13) B1 (21) Numer zgłoszenia: 402213 (51) Int.Cl. B21B 19/06 (2006.01) B21C 37/20 (2006.01) Urząd Patentowy Rzeczypospolitej

Bardziej szczegółowo

PRACA DYPLOMOWA W BUDOWIE WKŁADEK FORMUJĄCYCH. Tomasz Kamiński. Temat: ŻYWICE EPOKSYDOWE. dr inż. Leszek Nakonieczny

PRACA DYPLOMOWA W BUDOWIE WKŁADEK FORMUJĄCYCH. Tomasz Kamiński. Temat: ŻYWICE EPOKSYDOWE. dr inż. Leszek Nakonieczny Politechnika Wrocławska - Wydział Mechaniczny Instytut Technologii Maszyn i Automatyzacji PRACA DYPLOMOWA Tomasz Kamiński Temat: ŻYWICE EPOKSYDOWE W BUDOWIE WKŁADEK FORMUJĄCYCH Promotor: dr inż. Leszek

Bardziej szczegółowo

Polimerowe kompozyty konstrukcyjne / Wacław Królikowski. wyd. 1-1 dodr. Warszawa, Spis treści

Polimerowe kompozyty konstrukcyjne / Wacław Królikowski. wyd. 1-1 dodr. Warszawa, Spis treści Polimerowe kompozyty konstrukcyjne / Wacław Królikowski. wyd. 1-1 dodr. Warszawa, 2017 Spis treści Przedmowa 9 Wykaz stosowanych symboli i skrótów 11 Rozdział 1. Wiadomości wstępne o kompozytach 15 1.1.

Bardziej szczegółowo

ODLEWNICTWO CIŚNIENIOWE METALI I FORMOWANIE WTRYSKOWE TWORZYW SZTUCZNYCH

ODLEWNICTWO CIŚNIENIOWE METALI I FORMOWANIE WTRYSKOWE TWORZYW SZTUCZNYCH ODLEWNICTWO CIŚNIENIOWE METALI I FORMOWANIE WTRYSKOWE TWORZYW SZTUCZNYCH Zbigniew Bonderek, Stefan Chromik Kraków 2006 r. WYDAWNICTWO NAUKOWE AKAPIT Recenzenci: Prof. Dr hab. Inż. Józef Dańko Prof. Dr

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 01/14. TOMASZ KLEPKA, Lublin, PL JAROSŁAW LATALSKI, Lublin, PL

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 01/14. TOMASZ KLEPKA, Lublin, PL JAROSŁAW LATALSKI, Lublin, PL PL 222323 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 222323 (13) B1 (21) Numer zgłoszenia: 399707 (51) Int.Cl. B29C 43/32 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia:

Bardziej szczegółowo

Wytwarzanie i przetwórstwo polimerów!

Wytwarzanie i przetwórstwo polimerów! Wytwarzanie i przetwórstwo polimerów! Łączenie elementów z tworzyw sztucznych, cz.1- zgrzewanie dr in. Michał Strankowski Katedra Technologii Polimerów Wydział Chemiczny Publikacja współfinansowana ze

Bardziej szczegółowo

PVD-COATING PRÓŻNIOWE NAPYLANIE ALUMINIUM NA DETALE Z TWORZYWA SZTUCZNEGO (METALIZACJA PRÓŻNIOWA)

PVD-COATING PRÓŻNIOWE NAPYLANIE ALUMINIUM NA DETALE Z TWORZYWA SZTUCZNEGO (METALIZACJA PRÓŻNIOWA) ISO 9001:2008, ISO/TS 16949:2002 ISO 14001:2004, PN-N-18001:2004 PVD-COATING PRÓŻNIOWE NAPYLANIE ALUMINIUM NA DETALE Z TWORZYWA SZTUCZNEGO (METALIZACJA PRÓŻNIOWA) *) PVD - PHYSICAL VAPOUR DEPOSITION OSADZANIE

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 26/14. TOMASZ KLEPKA, Lublin, PL WUP 12/16. rzecz. pat.

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 26/14. TOMASZ KLEPKA, Lublin, PL WUP 12/16. rzecz. pat. PL 224269 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 224269 (13) B1 (21) Numer zgłoszenia: 404317 (51) Int.Cl. B29C 47/12 (2006.01) B29C 47/52 (2006.01) Urząd Patentowy Rzeczypospolitej

Bardziej szczegółowo

PLUS 750 Przyspieszacz do wyrobów akrylowych. LT PLUS 760 Dodatek antysilikonowy. LT-04-04

PLUS 750 Przyspieszacz do wyrobów akrylowych. LT PLUS 760 Dodatek antysilikonowy. LT-04-04 Karta techniczna Podkład akrylowy WŁAŚCIWOŚCI PODKŁAD AKRYLOWY podstawowy podkład akrylowy w naszej ofercie. Dzięki zastosowaniu wysokiej jakości żywic i specjalnych dodatków posiada bardzo dobrą przyczepność

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 19/14. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 19/14. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL PL 223615 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 223615 (13) B1 (21) Numer zgłoszenia: 403064 (51) Int.Cl. B21B 19/12 (2006.01) B21K 21/12 (2006.01) Urząd Patentowy Rzeczypospolitej

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 19/14. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 19/14. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL PL 222703 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 222703 (13) B1 (21) Numer zgłoszenia: 403063 (51) Int.Cl. B21B 19/12 (2006.01) B21K 21/12 (2006.01) Urząd Patentowy Rzeczypospolitej

Bardziej szczegółowo

(12) OPIS PATENTOWY (19) PL (11) (13) B1

(12) OPIS PATENTOWY (19) PL (11) (13) B1 RZECZPOSPOLITA PO LSKA (12) OPIS PATENTOWY (19) PL (11) 172164 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia 300446 (22) Data zgłoszenia 21.09.1993 (51) Int.Cl.6 B29C 45/14 B29C

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 10/18. EMIL SASIMOWSKI, Lublin, PL PRZEMYSŁAW FILIPEK, Lublin, PL

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 10/18. EMIL SASIMOWSKI, Lublin, PL PRZEMYSŁAW FILIPEK, Lublin, PL RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 230093 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 423853 (22) Data zgłoszenia: 12.12.2017 (51) Int.Cl. B29C 51/06 (2006.01)

Bardziej szczegółowo

PL B1. Sposób przepychania obrotowego z regulowanym rozstawem osi stopniowanych odkuwek osiowosymetrycznych. POLITECHNIKA LUBELSKA, Lublin, PL

PL B1. Sposób przepychania obrotowego z regulowanym rozstawem osi stopniowanych odkuwek osiowosymetrycznych. POLITECHNIKA LUBELSKA, Lublin, PL PL 224268 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 224268 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 404294 (22) Data zgłoszenia: 12.06.2013 (51) Int.Cl.

Bardziej szczegółowo

Zespół Szkół Samochodowych w Bydgoszczy

Zespół Szkół Samochodowych w Bydgoszczy Zespół Szkół Samochodowych w Bydgoszczy Ul. Powstańców Wielkopolskich 63 Praca Dyplomowa Temat: Pompowtryskiwacz z mechanicznym układem sterowania Wykonali: Mateusz Dąbrowski Radosław Świerczy wierczyński

Bardziej szczegółowo

Poliamid (Ertalon, Tarnamid)

Poliamid (Ertalon, Tarnamid) Poliamid (Ertalon, Tarnamid) POLIAMID WYTŁACZANY PA6-E Pół krystaliczny, niemodyfikowany polimer, który jest bardzo termoplastyczny to poliamid wytłaczany PA6-E (poliamid ekstrudowany PA6). Bardzo łatwo

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 01/15. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 01/15. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL PL 224271 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 224271 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 404438 (22) Data zgłoszenia: 25.06.2013 (51) Int.Cl.

Bardziej szczegółowo

PLUS 750 Przyspieszacz do wyrobów akrylowych. LT PLUS 760 Dodatek antysilikonowy. LT-04-04

PLUS 750 Przyspieszacz do wyrobów akrylowych. LT PLUS 760 Dodatek antysilikonowy. LT-04-04 Karta techniczna Podkład akrylowy WŁAŚCIWOŚCI PODKŁAD AKRYLOWY silnie wypełniający podkład na bazie żywic akrylowych. Dzięki wysokiej lepkości natryskowej pozwala na nanoszenie bardzo grubych warstw, doskonale

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 03/14. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 03/14. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL PL 221649 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 221649 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 400061 (22) Data zgłoszenia: 20.07.2012 (51) Int.Cl.

Bardziej szczegółowo

PL B1 (12) OPIS PATENTOWY (19) PL (11) ( 1 3 ) B1 B22D 27/11 B22D 18/02

PL B1 (12) OPIS PATENTOWY (19) PL (11) ( 1 3 ) B1 B22D 27/11 B22D 18/02 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) 187462 (21) Numer zgłoszenia: 330694 (22) Data zgłoszenia: 04.01.1999 ( 1 3 ) B1 (51 ) Int.Cl.7 B22D 27/11

Bardziej szczegółowo

PRZEWODNIK PO PRZEDMIOCIE

PRZEWODNIK PO PRZEDMIOCIE Nazwa przedmiotu: Kierunek: Mechanika i Budowa Maszyn Rodzaj przedmiotu: obowiązkowy na specjalności: Przetwórstwo tworzyw polimerowych Rodzaj zajęć: wykład, laboratorium I KARTA PRZEDMIOTU CEL PRZEDMIOTU

Bardziej szczegółowo

Bezpieczny transport nawet najmniejszych detali

Bezpieczny transport nawet najmniejszych detali clever - creative - sustainable - smart Bezpieczny transport nawet najmniejszych detali Produkty formowane próżniowo utzgroup.com Czym jest formowanie próżniowe? Formowanie próżniowe Jest to proces służący

Bardziej szczegółowo

PLUS 750 Przyspieszacz do wyrobów akrylowych. LT PLUS 760 Dodatek antysilikonowy. LT-04-04

PLUS 750 Przyspieszacz do wyrobów akrylowych. LT PLUS 760 Dodatek antysilikonowy. LT-04-04 Karta techniczna Podkład akrylowy WŁAŚCIWOŚCI Podkład akrylowy Protect 330 jest podkładem akrylowym, który dzięki zastosowaniu wysokiej jakości żywic i specjalnych dodatków zapewnia dobrą ochronę antykorozyjną

Bardziej szczegółowo

PROTECT 390 Karta Techniczna LT Karta techniczna PROTECT 390 Podkład akrylowy WŁAŚCIWOŚCI

PROTECT 390 Karta Techniczna LT Karta techniczna PROTECT 390 Podkład akrylowy WŁAŚCIWOŚCI Karta techniczna Podkład akrylowy WŁAŚCIWOŚCI PODKŁAD AKRYLOWY podkład wypełniający na bazie żywic akrylowych. Charakteryzuje się możliwością aplikacji grubych warstw oraz bardzo dobrą obróbką. Przy zadanej

Bardziej szczegółowo

PLASTINVENT, Ossa Hotel, 05/10/2012

PLASTINVENT, Ossa Hotel, 05/10/2012 PLASTINVENT, Ossa Hotel, 05/10/2012 Niekonwencjonalne metody wtryskiwania Przemysław POSTAWA, dr inż. Politechnika Częstochowska Zakład Przetwórstwa Polimerów Instytut Technologii Mechanicznych 1 3 2 5

Bardziej szczegółowo

PROTECT 320 Karta Techniczna LT Karta techniczna PROTECT 320 Podkład akrylowy WŁAŚCIWOŚCI

PROTECT 320 Karta Techniczna LT Karta techniczna PROTECT 320 Podkład akrylowy WŁAŚCIWOŚCI Karta techniczna Podkład akrylowy WŁAŚCIWOŚCI PODKŁAD AKRYLOWY szybki podkład wypełniający na bazie żywic akrylowych. Charakteryzuje się znacznie mniejszą tendencją do zaklejania papieru, szczególnie przy

Bardziej szczegółowo

PLUS 750 Przyspieszacz do wyrobów akrylowych. LT PLUS 760 Dodatek antysilikonowy. LT-04-04

PLUS 750 Przyspieszacz do wyrobów akrylowych. LT PLUS 760 Dodatek antysilikonowy. LT-04-04 Karta techniczna Podkład akrylowy +1 WŁAŚCIWOŚCI PODKŁAD AKRYLOWY - silnie wypełniający podkład na bazie żywic akrylowych. Dzięki wysokiej lepkości natryskowej pozwala na nanoszenie bardzo grubych warstw,

Bardziej szczegółowo

PL B1. Sposób wytwarzania kompozytów włóknistych z osnową polimerową, o podwyższonej odporności mechanicznej na zginanie

PL B1. Sposób wytwarzania kompozytów włóknistych z osnową polimerową, o podwyższonej odporności mechanicznej na zginanie RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 210460 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 387681 (22) Data zgłoszenia: 02.04.2009 (51) Int.Cl. C08J 3/24 (2006.01)

Bardziej szczegółowo

PL B1. INSTYTUT INŻYNIERII MATERIAŁÓW POLIMEROWYCH I BARWNIKÓW, Toruń, PL BUP 09/06. JOACHIM STASIEK, Toruń, PL

PL B1. INSTYTUT INŻYNIERII MATERIAŁÓW POLIMEROWYCH I BARWNIKÓW, Toruń, PL BUP 09/06. JOACHIM STASIEK, Toruń, PL RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 207893 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 370874 (22) Data zgłoszenia: 25.10.2004 (51) Int.Cl. B29C 47/00 (2006.01)

Bardziej szczegółowo

TWORZYWA SZTUCZNE (POLIMERY) Dr inż. Stanisław Rymkiewicz Katedra Inżynierii Materiałowej Pok. 202 tel kom

TWORZYWA SZTUCZNE (POLIMERY) Dr inż. Stanisław Rymkiewicz Katedra Inżynierii Materiałowej Pok. 202 tel kom TWORZYWA SZTUCZNE (POLIMERY) Dr inż. Stanisław Rymkiewicz Katedra Inżynierii Materiałowej Pok. 202 tel. 347-16-78 kom. 609 609 437 Charakterystyka wyrobów z tworzyw sztucznych Wyroby z tworzyw sztucznych

Bardziej szczegółowo

Perfekcja na wymiar. FORMOWANE PRÓŻNIOWO POJEMNIKI NA CZĘŚCI TECHNICZNE POJEMNIKI NA CZĘŚCI TECHNICZNE FORMOWANE PRÓŻNIOWO

Perfekcja na wymiar. FORMOWANE PRÓŻNIOWO POJEMNIKI NA CZĘŚCI TECHNICZNE POJEMNIKI NA CZĘŚCI TECHNICZNE FORMOWANE PRÓŻNIOWO 6 FORMOWANE PRÓŻNIOWO 8 Wypraski na części techniczne formowane próżniowo 9 Wypraski na części techniczne w konstrukcji ramowej, 0 Wypraski na części techniczne, Wypraski na części techniczne, obrotowe

Bardziej szczegółowo

Schemat systemu wtryskiwania z tłokiem gazowym: Airmould Aquamould

Schemat systemu wtryskiwania z tłokiem gazowym: Airmould Aquamould Schemat systemu wtryskiwania z tłokiem gazowym: Airmould Aquamould gaz gaz gaz gaz gaz gaz 1. wtrysk tworzywa 2. wtrysk gazu 3. faza docisku 4. ewentualny dodatkowy wtrysk tworzywa Wtrysk z tłokiem gazowym

Bardziej szczegółowo

Wskaźnik szybkości płynięcia termoplastów

Wskaźnik szybkości płynięcia termoplastów Katedra Technologii Polimerów Przedmiot: Inżynieria polimerów Ćwiczenie laboratoryjne: Wskaźnik szybkości płynięcia termoplastów Wskaźnik szybkości płynięcia Wielkością która charakteryzuje prędkości płynięcia

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 04/18

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 04/18 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 229839 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 422114 (22) Data zgłoszenia: 04.07.2017 (51) Int.Cl. B29C 47/36 (2006.01)

Bardziej szczegółowo

PL B1. Sposób walcowania poprzecznego dwoma walcami wyrobów typu kula metodą wgłębną. POLITECHNIKA LUBELSKA, Lublin, PL

PL B1. Sposób walcowania poprzecznego dwoma walcami wyrobów typu kula metodą wgłębną. POLITECHNIKA LUBELSKA, Lublin, PL PL 218597 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 218597 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 394836 (22) Data zgłoszenia: 11.05.2011 (51) Int.Cl.

Bardziej szczegółowo

Rozdrabniarki i młyny.

Rozdrabniarki i młyny. Rozdrabniarki i młyny. Zmniejszenie rozmiarów ciała stałego połączone ze zniszczeniem jego struktury nazywamy rozdrabnianiem lub kruszeniem. Celem kruszenia jest uzyskanie materiałów o określonych pożądanych

Bardziej szczegółowo

2. Przygotowywanie powierzchni drewna i tworzyw drzewnych do wykończania. 22

2. Przygotowywanie powierzchni drewna i tworzyw drzewnych do wykończania. 22 Spis treści 1. Wiadomości wstępne o wykończaniu powierzchni drewna i tworzyw drzewnych 9 1.1. Rys historyczny 9 1.2. Cel, sposoby i rodzaje wykończania powierzchni 11 1.3. Podstawowe nazwy i określenia

Bardziej szczegółowo

Wydajne wentylatory promieniowe Fulltech o wysokim ciśnieniu statycznym

Wydajne wentylatory promieniowe Fulltech o wysokim ciśnieniu statycznym 1 Wydajne wentylatory promieniowe Fulltech o wysokim ciśnieniu statycznym Wydajne wentylatory promieniowe Fulltech o wysokim ciśnieniu statycznym Wentylatory są niezbędnym elementem systemów wentylacji

Bardziej szczegółowo

PL B1. Sposób kątowego wyciskania liniowych wyrobów z materiału plastycznego, zwłaszcza metalu

PL B1. Sposób kątowego wyciskania liniowych wyrobów z materiału plastycznego, zwłaszcza metalu PL 218911 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 218911 (13) B1 (21) Numer zgłoszenia: 394839 (51) Int.Cl. B21C 23/02 (2006.01) B21C 25/02 (2006.01) Urząd Patentowy Rzeczypospolitej

Bardziej szczegółowo

B29C 51/12 ( ) B29C 70/00 ( ) B29C

B29C 51/12 ( ) B29C 70/00 ( ) B29C PL 227465 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 227465 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 417210 (22) Data zgłoszenia: 13.05.2016 (51) Int.Cl.

Bardziej szczegółowo

P L O ITECH C N H I N KA K A WR

P L O ITECH C N H I N KA K A WR POLITECHNIKA WROCŁAWSKA Wydział Mechaniczny Tworzywa sztuczne PROJEKTOWANIE ELEMENTÓW MASZYN Literatura 1) Żuchowska D.: Polimery konstrukcyjne, WNT, Warszawa 2000. 2) Żuchowska D.: Struktura i własności

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 18/14. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 18/14. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL PL 223925 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 223925 (13) B1 (21) Numer zgłoszenia: 402885 (51) Int.Cl. B21H 1/14 (2006.01) B21B 19/02 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej

Bardziej szczegółowo

PL B1. HAPAX SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Jawor, PL BUP 02/10

PL B1. HAPAX SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Jawor, PL BUP 02/10 PL 215553 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 215553 (13) B1 (21) Numer zgłoszenia: 385603 (51) Int.Cl. B22D 15/00 (2006.01) B22C 9/28 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej

Bardziej szczegółowo

PL B1 (13) B1. Ośrodek Badawczo-Rozwojowy Maszyn i Urządzeń Chemicznych METALCHEM, Toruń, PL. Joachim Stasiek, Toruń, PL

PL B1 (13) B1. Ośrodek Badawczo-Rozwojowy Maszyn i Urządzeń Chemicznych METALCHEM, Toruń, PL. Joachim Stasiek, Toruń, PL R Z E C Z P O S P O L IT A PO LSK A (12)OPIS PATENTOWY (19) PL (11) 165778 (13) B1 (21) N um er zgłoszenia: 291142 U rząd Patentow y (22) D ata zgłoszenia: 19.07.1991 R zeczypospolitej Polskiej (51) IntC

Bardziej szczegółowo

INFORMACJA TECHNICZNA CELLMOULD technologia spieniania fizycznego tworzyw.

INFORMACJA TECHNICZNA CELLMOULD technologia spieniania fizycznego tworzyw. Luty 2015, Grodzisk Mazowiecki / Polska INFORMACJA TECHNICZNA CELLMOULD technologia spieniania fizycznego tworzyw. W wielu aplikacjach wykorzystywane są zalety wyprasek o strukturze spienionej. Przez wiele

Bardziej szczegółowo

( 5 4 ) Sposób i urządzenie do nieciągłego formowania tworzyw sztucznych,

( 5 4 ) Sposób i urządzenie do nieciągłego formowania tworzyw sztucznych, RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) 188443 (21) Numer zgłoszenia: 339573 (13) B1 (22) Data zgłoszenia: 22.09.1998 (86) Data i numer zgłoszenia

Bardziej szczegółowo

(54) Urządzenie do kucia bezwypływkowego odkuwek o kształcie pokrywek i pierścieni

(54) Urządzenie do kucia bezwypływkowego odkuwek o kształcie pokrywek i pierścieni RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 161387 (13) B1 (21) Numer zgłoszenia: 280057 (51) IntCl5: B21J 13/02 Urząd Patentowy (22) Data zgłoszenia: 14.06.1989 Rzeczypospolitej Polskiej (54)

Bardziej szczegółowo

Karta Techniczna Spectral UNDER 385 Dwuskładnikowy podkład epoksydowy PRODUKTY POWIĄZANE. Spectral H 6985 Spectral EXTRA 745

Karta Techniczna Spectral UNDER 385 Dwuskładnikowy podkład epoksydowy PRODUKTY POWIĄZANE. Spectral H 6985 Spectral EXTRA 745 Dwuskładnikowy podkład epoksydowy H 6985 EXTRA 745 PRODUKTY POWIĄZANE Podkład epoksydowy Utwardzacz Barwnik do podkładu WŁAŚCIWOŚCI Szybkoschnący podkład epoksydowy Bardzo dobra przyczepność do elementów

Bardziej szczegółowo

OPIS PRZEDMIOTU ZAMÓWIENIA

OPIS PRZEDMIOTU ZAMÓWIENIA Załącznik nr 1 do zapytania ofertowego nr 12/2018 na dostawę i montaż fabrycznie nowej czopiarki do ram okien dachowych OPIS PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest dostawa i fabrycznie nowej

Bardziej szczegółowo

TKANINA WĘGLOWA 2. PLAIN 3K 200 g/m

TKANINA WĘGLOWA 2. PLAIN 3K 200 g/m TKANINA WĘGLOWA PLAIN 3K 00 g/m Jest tkaniną węglową dedykowaną dla wysoko jakościowych laminatów i wytrzymałościowych w których bardzo istotnym atutem jest estetyczny wygląd. Splot Plain charakteryzuje

Bardziej szczegółowo

USZCZELNIENIA SPIRALNE

USZCZELNIENIA SPIRALNE Budowa Uszczelka spiralna składa się z elementu uszczelniającego oraz w zależności od zastosowań, z pierścienia zewnętrznego i/lub wewnętrznego. Element uszczelniający uszczelki (spirala) wykonany jest

Bardziej szczegółowo

PL B1. Sposób i urządzenie do kalibrowania kul dwoma walcami śrubowymi w układzie pionowym. POLITECHNIKA LUBELSKA, Lublin, PL

PL B1. Sposób i urządzenie do kalibrowania kul dwoma walcami śrubowymi w układzie pionowym. POLITECHNIKA LUBELSKA, Lublin, PL PL 223937 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 223937 (13) B1 (21) Numer zgłoszenia: 403983 (51) Int.Cl. B21B 13/06 (2006.01) B21H 1/14 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej

Bardziej szczegółowo

Suszarki do tarcicy. Maszyny i urządzenia Klasa III TD

Suszarki do tarcicy. Maszyny i urządzenia Klasa III TD Suszarki do tarcicy Maszyny i urządzenia Klasa III TD Wstęp drzewo w stanie żywym zawiera znaczne ilości wody - niezbędnej do jego życia po jego ścięciu pień również zawiera duże jej ilości drewno o zbyt

Bardziej szczegółowo

Karta Techniczna Spectral UNDER 385 Dwuskładnikowy podkład epoksydowy PRODUKTY POWIĄZANE

Karta Techniczna Spectral UNDER 385 Dwuskładnikowy podkład epoksydowy PRODUKTY POWIĄZANE UNDER 385 Dwuskładnikowy podkład epoksydowy UNDER 385 H 6985 PLAST 825 EXTRA 745 PRODUKTY POWIĄZANE Podkład epoksydowy Utwardzacz Dodatek zwiększający przyczepność do tworzyw sztucznych Barwnik do podkładu

Bardziej szczegółowo

Zgłoszenie ogłoszono: 88 09 01. Opis patentowy opublikowano: 1990 08 31. Wytłaczarka do przetwórstwa tworzyw sztucznych

Zgłoszenie ogłoszono: 88 09 01. Opis patentowy opublikowano: 1990 08 31. Wytłaczarka do przetwórstwa tworzyw sztucznych POLSKA RZECZPOSPOLITA LUDOWA OPIS PATENTOWY Patent dodatkowy do patentu nr Zgłoszono: 86 12 31 (P. 263478) 150 150 Int. Cl.4 B29C 47/38 B29B 7/42 URZĄD PATENTOWY PRL Pierwszeństwo Zgłoszenie ogłoszono:

Bardziej szczegółowo

PLUS 750 Przyspieszacz do wyrobów akrylowych. LT PLUS 760 Dodatek antysilikonowy. LT-04-04

PLUS 750 Przyspieszacz do wyrobów akrylowych. LT PLUS 760 Dodatek antysilikonowy. LT-04-04 Karta techniczna Podkład akrylowy WŁAŚCIWOŚCI Podkład akrylowy Protect 330 jest podkładem akrylowym, który dzięki zastosowaniu wysokiej jakości żywic i specjalnych dodatków zapewnia dobrą ochronę antykorozyjną

Bardziej szczegółowo

Recykling tworzyw sztucznych na przykładzie butelek PET. Firma ELCEN Sp. z o.o.

Recykling tworzyw sztucznych na przykładzie butelek PET. Firma ELCEN Sp. z o.o. Recykling tworzyw sztucznych na przykładzie butelek PET Firma ELCEN Sp. z o.o. Zakres działalności firmy ELCEN Włókno poliestrowe Płatek PET Butelki PET Recykling butelek PET Każdy z nas w ciągu jednego

Bardziej szczegółowo

Karta Techniczna Spectral UNDER 335 Dwuskładnikowy podkład akrylowy PRODUKTY POWIĄZANE. Spectral SOLV 855

Karta Techniczna Spectral UNDER 335 Dwuskładnikowy podkład akrylowy PRODUKTY POWIĄZANE. Spectral SOLV 855 Dwuskładnikowy podkład akrylowy Spectral SOLV 855 Spectral PLAST 775 PRODUKTY POWIĄZANE Podkład akrylowy biały P Podkład akrylowy szary P3 Podkład akrylowy czarny P5 Utwardzacz Rozcieńczalnik do wyrobów

Bardziej szczegółowo

PORADNIK. Łączenie tworzyw sztucznych w systemie CHEMOWENT

PORADNIK. Łączenie tworzyw sztucznych w systemie CHEMOWENT PORADNIK Łączenie tworzyw sztucznych w systemie CHEMOWENT www.chemowent.pl tel. 74 841 5519 1 Łączenie tworzyw sztucznych w systemie CHEMOWENT Przez zgrzewanie tworzyw sztucznych rozumiane jest nierozdzielne

Bardziej szczegółowo

PODSTAWOWE KONCEPCJE I ROZWIĄZANIA KONSTRUKCYJNE PRAS BRYKIETUJĄCYCH

PODSTAWOWE KONCEPCJE I ROZWIĄZANIA KONSTRUKCYJNE PRAS BRYKIETUJĄCYCH PODSTAWOWE KONCEPCJE I ROZWIĄZANIA KONSTRUKCYJNE PRAS BRYKIETUJĄCYCH Brykietowaniu, głównie na cele energetyczno-utylizacyjne, poddaje się przede wszystkim materiały lignocelulozowe pochodzenia roślinnego,

Bardziej szczegółowo

BADANIA PNEUMATYCZNEGO SIŁOWNIKA BEZTŁOCZYSKOWEGO

BADANIA PNEUMATYCZNEGO SIŁOWNIKA BEZTŁOCZYSKOWEGO INSTYTUT OBRABIAREK I TECHNOLOGII BUDOWY MASZYN POLITECHNIKI ŁÓDZKIEJ ĆWICZENIE NR P-6 BADANIA PNEUMATYCZNEGO SIŁOWNIKA BEZTŁOCZYSKOWEGO Koncepcja i opracowanie: dr inż. Michał Krępski Łódź, 2011 r. Stanowiska

Bardziej szczegółowo

KARTA PRODUKTU "RC 69"

KARTA PRODUKTU RC 69 KARTA PRODUKTU "RC 69" CX-80 RC69 OPIS PRODUKTU CX-80 RC69 jest jednoskładnikowym, anaerobowym szczeliwem do rur o średnio niskiej wytrzymałości. RC69 utwardza się przy braku powietrza, pomiędzy ciasno

Bardziej szczegółowo

POLITECHNIKA GDAŃSKA WYDZIAŁ CHEMICZNY KATEDRA TECHNOLOGII POLIMERÓW

POLITECHNIKA GDAŃSKA WYDZIAŁ CHEMICZNY KATEDRA TECHNOLOGII POLIMERÓW POLITECHNIKA GDAŃSKA WYDZIAŁ CHEMICZNY KATEDRA TECHNOLOGII POLIMERÓW PRZETWÓRSTWO TWORZYW SZTUCZNYCH I GUMY Lab 8. Wyznaczanie optimum wulkanizacji mieszanek kauczukowych na reometrze Monsanto oraz analiza

Bardziej szczegółowo

Karta Techniczna Spectral UNDER 355 Dwuskładnikowy podkład akrylowy PRODUKTY POWIĄZANE. Spectral SOLV 855

Karta Techniczna Spectral UNDER 355 Dwuskładnikowy podkład akrylowy PRODUKTY POWIĄZANE. Spectral SOLV 855 UNDER 355 Dwuskładnikowy podkład akrylowy UNDER 355 PLAST 775 PLAST 825 EXTRA 755 EXTRA 745 PRODUKTY POWIĄZANE Podkład akrylowy szary Utwardzacz Rozcieńczalnik do wyrobów akrylowych standardowy, szybki,

Bardziej szczegółowo

Podstawy Technik Wytwarzania PTW - laboratorium. Ćwiczenie 1. Instrukcja laboratoryjna

Podstawy Technik Wytwarzania PTW - laboratorium. Ćwiczenie 1. Instrukcja laboratoryjna PTW - laboratorium Ćwiczenie 1 Formowanie wtryskowe termoplastycznych tworzyw sztucznych Instrukcja laboratoryjna Człowiek - najlepsza inwestycja Projekt współfinansowany przez Unię Europejską w ramach

Bardziej szczegółowo

Magazynowanie cieczy

Magazynowanie cieczy Magazynowanie cieczy Do magazynowania cieczy służą zbiorniki. Sposób jej magazynowania zależy od jej objętości i właściwości takich jak: prężność par, korozyjność, palność i wybuchowość. Zbiorniki mogą

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 23/12

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 23/12 PL 217995 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 217995 (13) B1 (21) Numer zgłoszenia: 394733 (51) Int.Cl. B23P 15/32 (2006.01) B21H 3/10 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 18/14. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 18/14. ZBIGNIEW PATER, Turka, PL JANUSZ TOMCZAK, Lublin, PL PL 222704 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 222704 (13) B1 (21) Numer zgłoszenia: 402887 (51) Int.Cl. B21H 1/14 (2006.01) B21B 19/02 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej

Bardziej szczegółowo

Proces spawania POLETYLENU

Proces spawania POLETYLENU Proces spawania POLETYLENU Wytwarzania jednostek pływających z polietylenu (termoplastów) metodą spawania ręcznego i ekstruzyjnego oraz zgrzewania jest znamienna tym, iż powstała konstrukcja jednostki

Bardziej szczegółowo

WZORU UŻYTKOWEGO PL 67248 Y1. TECHPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Wieprz, PL 04.06.2012 BUP 12/12 31.07.

WZORU UŻYTKOWEGO PL 67248 Y1. TECHPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Wieprz, PL 04.06.2012 BUP 12/12 31.07. PL 67248 Y1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: 119538 (22) Data zgłoszenia: 01.12.2010 (19) PL (11) 67248 (13) Y1

Bardziej szczegółowo

Karta Techniczna Spectral UNDER 385 Dwuskładnikowy podkład epoksydowy PRODUKTY POWIĄZANE. Spectral H 6985 Spectral PLAST 825

Karta Techniczna Spectral UNDER 385 Dwuskładnikowy podkład epoksydowy PRODUKTY POWIĄZANE. Spectral H 6985 Spectral PLAST 825 Dwuskładnikowy podkład epoksydowy PLAST 825 PRODUKTY POWIĄZANE Podkład epoksydowy Utwardzacz Dodatek zwiększający przyczepność do tworzyw sztucznych WŁAŚCIWOŚCI Szybkoschnący podkład epoksydowy Bardzo

Bardziej szczegółowo

PL B1. INSTYTUT INŻYNIERII MATERIAŁÓW POLIMEROWYCH I BARWNIKÓW, Toruń, PL

PL B1. INSTYTUT INŻYNIERII MATERIAŁÓW POLIMEROWYCH I BARWNIKÓW, Toruń, PL PL 217527 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 217527 (13) B1 (21) Numer zgłoszenia: 395655 (51) Int.Cl. B29C 51/10 (2006.01) B29C 51/46 (2006.01) Urząd Patentowy Rzeczypospolitej

Bardziej szczegółowo

CIEKAWOSTKI ZWIĄZANE Z WALCARKĄ DO PROFILI

CIEKAWOSTKI ZWIĄZANE Z WALCARKĄ DO PROFILI Giętarka jest przeznaczona do gięcia prętów, rur oraz profili sposobem na zimno. Dzięki możliwości położenia maszyny na tylnej ścianie, półfabrykaty można wyginać również w linii poziomej. Giętarka składa

Bardziej szczegółowo

GŁOWICE WYTŁACZARSKIE DO PROFILI MGR INŻ. SZYMON ZIĘBA

GŁOWICE WYTŁACZARSKIE DO PROFILI MGR INŻ. SZYMON ZIĘBA GŁOWICE WYTŁACZARSKIE DO PROFILI MGR INŻ. SZYMON ZIĘBA KONSTRUKCJA GŁOWIC DO PROFILI Konstrukcja profili: profile rurowe stała grubość ścianki i stały promień, profile komorowe, profile komorowe z otwartymi

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 02/15. GRZEGORZ WINIARSKI, Rzeczyca Kolonia, PL ANDRZEJ GONTARZ, Krasnystaw, PL

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 02/15. GRZEGORZ WINIARSKI, Rzeczyca Kolonia, PL ANDRZEJ GONTARZ, Krasnystaw, PL PL 224497 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 224497 (13) B1 (21) Numer zgłoszenia: 404611 (51) Int.Cl. B21J 5/02 (2006.01) B21K 21/08 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej

Bardziej szczegółowo

Wytwarzane laminaty mają różne zastosowanie, które obecnie jest uzależnione od potrzeb klientów. Produkowane wersje laminatu:

Wytwarzane laminaty mają różne zastosowanie, które obecnie jest uzależnione od potrzeb klientów. Produkowane wersje laminatu: 5. Prasowanie laminatów Laminaty to tworzywa powstałe z połączenia włókien z lepiszczem. Włókna stanowią konstrukcję a lepiszcze, będące najczęściej żywicą, scala i łączy włókna. Doskonała przyczepność

Bardziej szczegółowo

PL B1. KARTONEX Sp. z o.o.,krasnystaw,pl RAFPOL Zakład Przetwórstwa Tworzyw Sztucznych i Folii L. Z. Rafińscy,Grudziądz,PL

PL B1. KARTONEX Sp. z o.o.,krasnystaw,pl RAFPOL Zakład Przetwórstwa Tworzyw Sztucznych i Folii L. Z. Rafińscy,Grudziądz,PL RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 202612 (13) B1 (21) Numer zgłoszenia: 371001 (51) Int.Cl. B65D 30/08 (2006.01) B65D 30/14 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22)

Bardziej szczegółowo

PL B1. LESZCZYŃSKA FABRYKA POMP SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Leszno, PL BUP 05/14

PL B1. LESZCZYŃSKA FABRYKA POMP SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Leszno, PL BUP 05/14 PL 220397 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 220397 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 400432 (22) Data zgłoszenia: 17.08.2012 (51) Int.Cl.

Bardziej szczegółowo

ZBIORNIKI Z POLIETYLENU FIRMY CONPLAST

ZBIORNIKI Z POLIETYLENU FIRMY CONPLAST STUDZIENKI PRZEPOMPOWNI I ZAKOŃCZENIA PRZYDOMOWYCH STUDNI WIERCONYCH ZBIORNIKI Z POLIETYLENU FIRMY CONPLAST Wymuszone odgórnie przepisami prawa unijnego zmiany w zakresie gospodarki ściekowej oraz możliwość

Bardziej szczegółowo

Instrukcja obsługi spawarki

Instrukcja obsługi spawarki Instrukcja obsługi spawarki 8032 PT Spis treści Gwarancja...2 1.Podział tworzyw sztucznych polimerów...3 2.Stan fizyczny polimerów tworzyw sztucznych...4 3.Rozpoznawanie polimerów...5 4.Spawania tworzyw

Bardziej szczegółowo

(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) (96) Data i numer zgłoszenia patentu europejskiego:

(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) (96) Data i numer zgłoszenia patentu europejskiego: RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 1561554 (96) Data i numer zgłoszenia patentu europejskiego: 07.02.2005 05002524.6 (13) T3 (51) Int. Cl. B27N3/00 B32B5/20

Bardziej szczegółowo

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 06/15

PL B1. POLITECHNIKA LUBELSKA, Lublin, PL BUP 06/15 PL 221264 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 221264 (13) B1 (21) Numer zgłoszenia: 405298 (51) Int.Cl. B23F 1/08 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia:

Bardziej szczegółowo

Sposób kształtowania plastycznego wałków z wieńcami zębatymi

Sposób kształtowania plastycznego wałków z wieńcami zębatymi Sposób kształtowania plastycznego wałków z wieńcami zębatymi Przedmiotem wynalazku jest sposób kształtowania plastycznego wałków z wieńcami zębatymi, zwłaszcza wałków drążonych. Przez pojecie wał drążony

Bardziej szczegółowo

Producent maszyn do obróbki plastycznej metali POLAND. prasy walcarki wykrawarki.

Producent maszyn do obróbki plastycznej metali POLAND. prasy walcarki wykrawarki. Producent maszyn do obróbki plastycznej metali POLAND prasy walcarki wykrawarki UPH 28 Pozioma prasa hydrauliczna - Wbudowana pamięć umożliwiająca zapis do 4 programów gięcia - Precyzyjne pozycjonowanie

Bardziej szczegółowo

Technologie wytwarzania. Opracował Dr inż. Stanisław Rymkiewicz KIM WM PG

Technologie wytwarzania. Opracował Dr inż. Stanisław Rymkiewicz KIM WM PG Technologie wytwarzania Opracował Dr inż. Stanisław Rymkiewicz KIM WM PG Technologie wytwarzania Odlewanie Metalurgia proszków Otrzymywanie monokryształów Otrzymywanie materiałów superczystych Techniki

Bardziej szczegółowo

PL B1. Sposób kucia półfabrykatu zwłaszcza do wytwarzania wyrobów płaskich z jednym żebrem o zarysie trójkątnym

PL B1. Sposób kucia półfabrykatu zwłaszcza do wytwarzania wyrobów płaskich z jednym żebrem o zarysie trójkątnym PL 215504 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 215504 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 395408 (22) Data zgłoszenia: 22.06.2011 (51) Int.Cl.

Bardziej szczegółowo
