FATRAFOL - S SYSTEM HYDROIZOLACJI DACHÓW

Transkrypt

1 FATRAFOL - S SYSTEM HYDROIZOLACJI DACHÓW INSTRUKCJA KONSTRUKCYJNO - TECHNOLOGICZNA dot. stosowania folii hydroizolacyjnych w przegrodach dachowych budynków

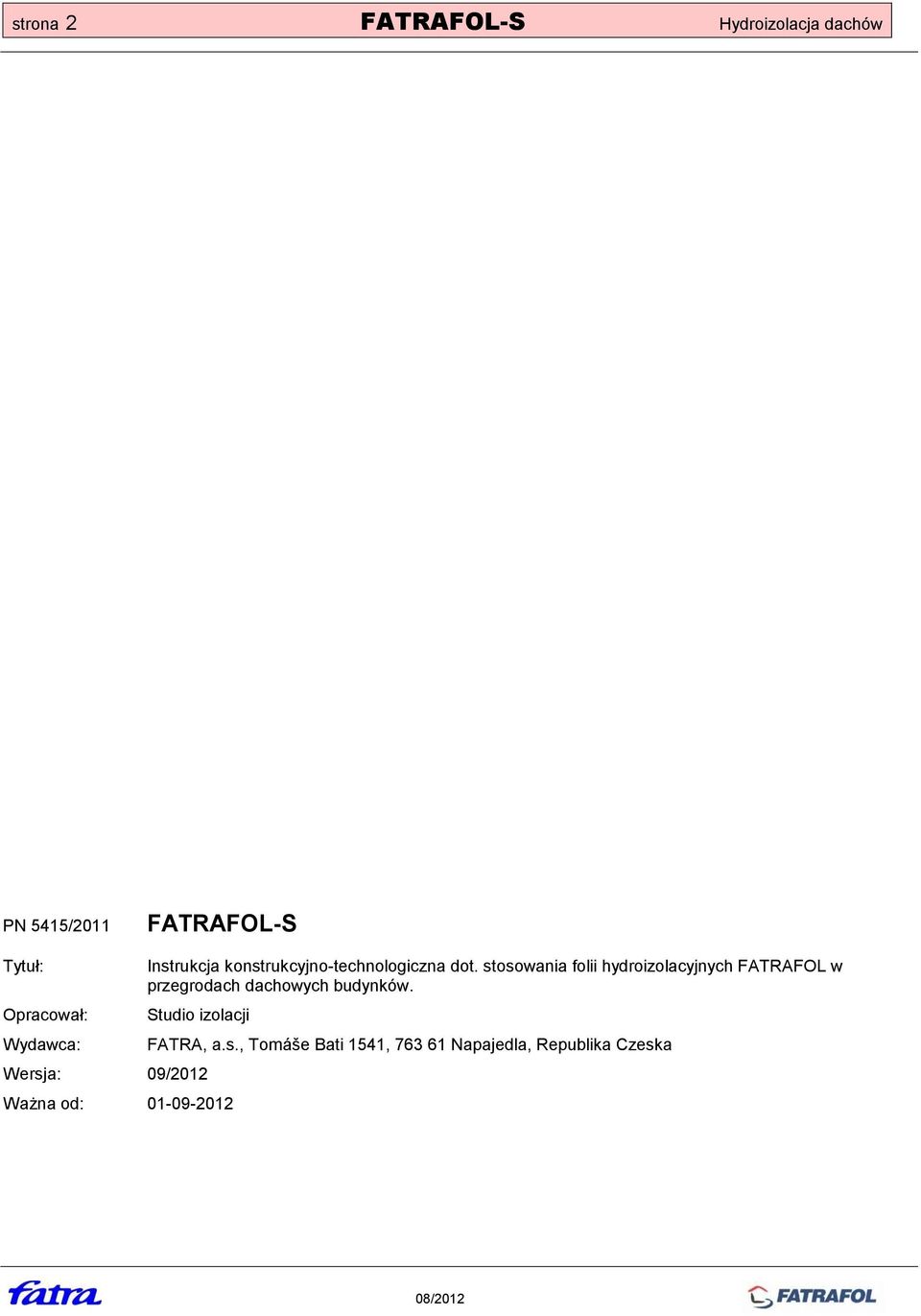

2 strona 2 FATRAFOL-S Hydroizolacja dachów PN 5415/2011 FATRAFOL-S Tytuł: Opracował: Wydawca: Instrukcja konstrukcyjno-technologiczna dot. stosowania folii hydroizolacyjnych FATRAFOL w przegrodach dachowych budynków. Studio izolacji Wersja: 09/2012 Ważna od: FATRA, a.s., Tomáše Bati 1541, Napajedla, Republika Czeska

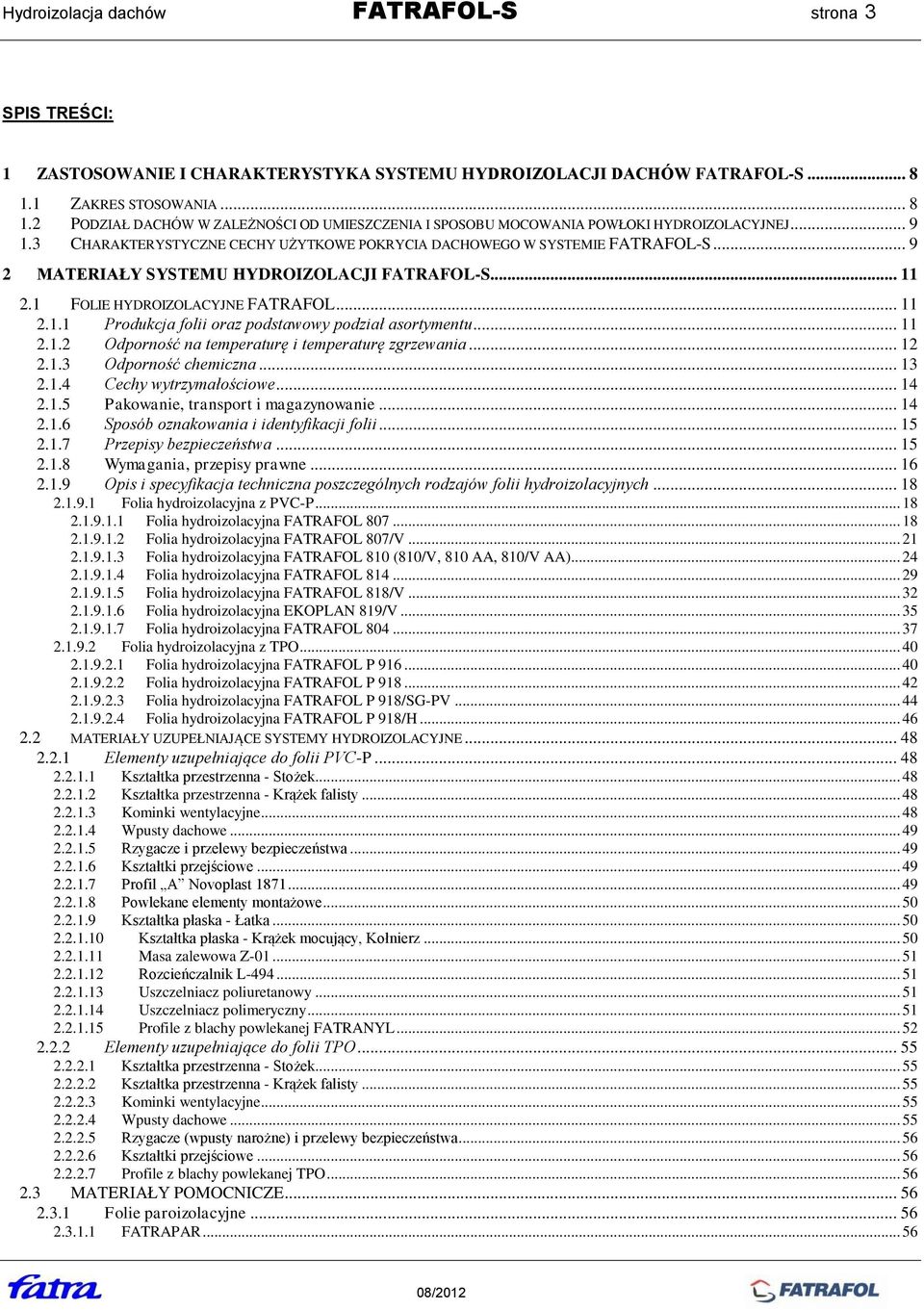

3 Hydroizolacja dachów FATRAFOL-S strona 3 SPIS TREŚCI: 1 ZASTOSOWANIE I CHARAKTERYSTYKA SYSTEMU HYDROIZOLACJI DACHÓW FATRAFOL-S ZAKRES STOSOWANIA PODZIAŁ DACHÓW W ZALEŻNOŚCI OD UMIESZCZENIA I SPOSOBU MOCOWANIA POWŁOKI HYDROIZOLACYJNEJ CHARAKTERYSTYCZNE CECHY UŻYTKOWE POKRYCIA DACHOWEGO W SYSTEMIE FATRAFOL-S MATERIAŁY SYSTEMU HYDROIZOLACJI FATRAFOL-S FOLIE HYDROIZOLACYJNE FATRAFOL Produkcja folii oraz podstawowy podział asortymentu Odporność na temperaturę i temperaturę zgrzewania Odporność chemiczna Cechy wytrzymałościowe Pakowanie, transport i magazynowanie Sposób oznakowania i identyfikacji folii Przepisy bezpieczeństwa Wymagania, przepisy prawne Opis i specyfikacja techniczna poszczególnych rodzajów folii hydroizolacyjnych Folia hydroizolacyjna z PVC-P Folia hydroizolacyjna FATRAFOL Folia hydroizolacyjna FATRAFOL 807/V Folia hydroizolacyjna FATRAFOL 810 (810/V, 810 AA, 810/V AA) Folia hydroizolacyjna FATRAFOL Folia hydroizolacyjna FATRAFOL 818/V Folia hydroizolacyjna EKOPLAN 819/V Folia hydroizolacyjna FATRAFOL Folia hydroizolacyjna z TPO Folia hydroizolacyjna FATRAFOL P Folia hydroizolacyjna FATRAFOL P Folia hydroizolacyjna FATRAFOL P 918/SG-PV Folia hydroizolacyjna FATRAFOL P 918/H MATERIAŁY UZUPEŁNIAJĄCE SYSTEMY HYDROIZOLACYJNE Elementy uzupełniające do folii PVC-P Kształtka przestrzenna - Stożek Kształtka przestrzenna - Krążek falisty Kominki wentylacyjne Wpusty dachowe Rzygacze i przelewy bezpieczeństwa Kształtki przejściowe Profil A Novoplast Powlekane elementy montażowe Kształtka płaska - Łatka Kształtka płaska - Krążek mocujący, Kołnierz Masa zalewowa Z Rozcieńczalnik L Uszczelniacz poliuretanowy Uszczelniacz polimeryczny Profile z blachy powlekanej FATRANYL Elementy uzupełniające do folii TPO Kształtka przestrzenna - Stożek Kształtka przestrzenna - Krążek falisty Kominki wentylacyjne Wpusty dachowe Rzygacze (wpusty narożne) i przelewy bezpieczeństwa Kształtki przejściowe Profile z blachy powlekanej TPO MATERIAŁY POMOCNICZE Folie paroizolacyjne FATRAPAR... 56

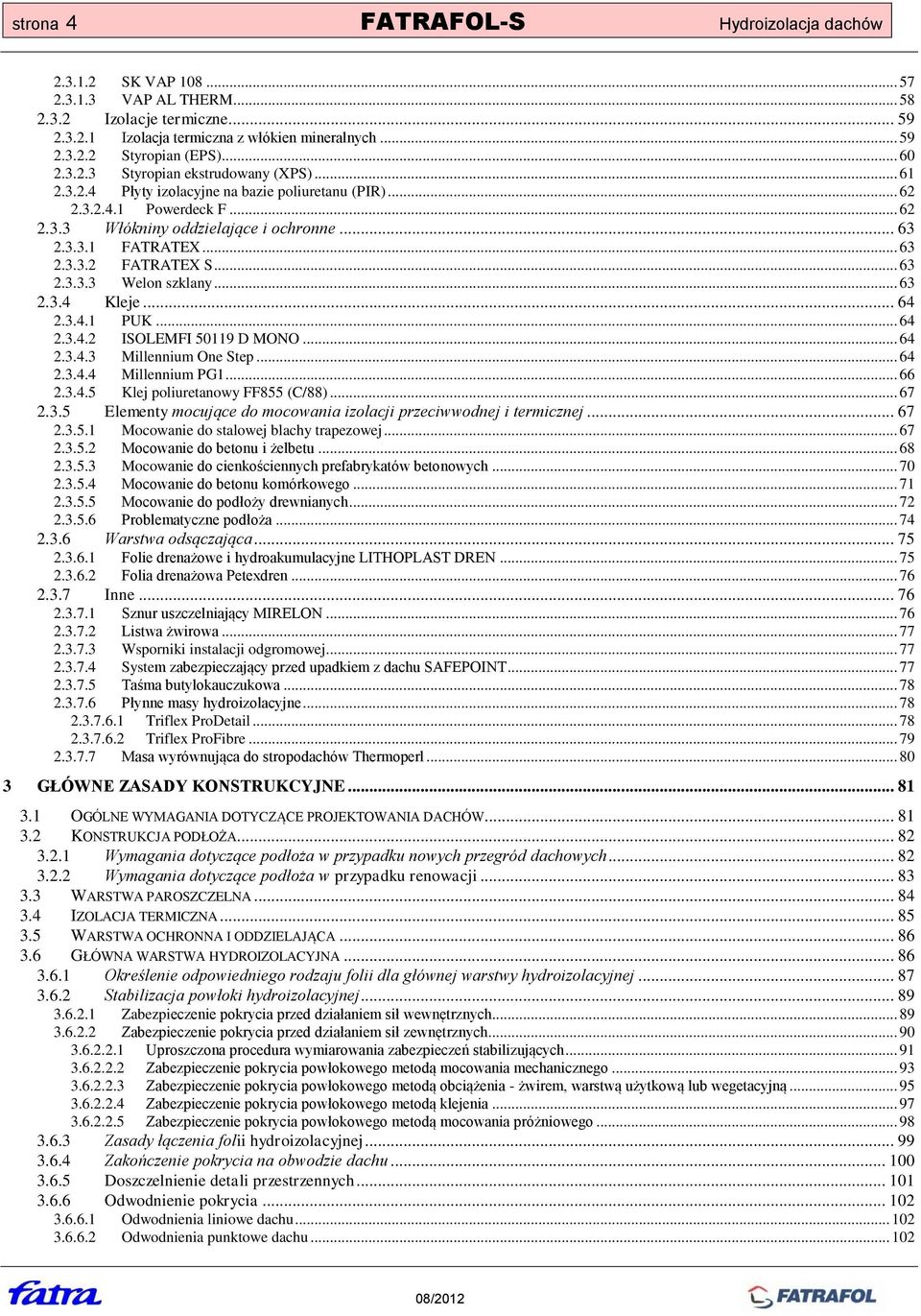

4 strona 4 FATRAFOL-S Hydroizolacja dachów SK VAP VAP AL THERM Izolacje termiczne Izolacja termiczna z włókien mineralnych Styropian (EPS) Styropian ekstrudowany (XPS) Płyty izolacyjne na bazie poliuretanu (PIR) Powerdeck F Włókniny oddzielające i ochronne FATRATEX FATRATEX S Welon szklany Kleje PUK ISOLEMFI D MONO Millennium One Step Millennium PG Klej poliuretanowy FF855 (C/88) Elementy mocujące do mocowania izolacji przeciwwodnej i termicznej Mocowanie do stalowej blachy trapezowej Mocowanie do betonu i żelbetu Mocowanie do cienkościennych prefabrykatów betonowych Mocowanie do betonu komórkowego Mocowanie do podłoży drewnianych Problematyczne podłoża Warstwa odsączająca Folie drenażowe i hydroakumulacyjne LITHOPLAST DREN Folia drenażowa Petexdren Inne Sznur uszczelniający MIRELON Listwa żwirowa Wsporniki instalacji odgromowej System zabezpieczający przed upadkiem z dachu SAFEPOINT Taśma butylokauczukowa Płynne masy hydroizolacyjne Triflex ProDetail Triflex ProFibre Masa wyrównująca do stropodachów Thermoperl GŁÓWNE ZASADY KONSTRUKCYJNE OGÓLNE WYMAGANIA DOTYCZĄCE PROJEKTOWANIA DACHÓW KONSTRUKCJA PODŁOŻA Wymagania dotyczące podłoża w przypadku nowych przegród dachowych Wymagania dotyczące podłoża w przypadku renowacji WARSTWA PAROSZCZELNA IZOLACJA TERMICZNA WARSTWA OCHRONNA I ODDZIELAJĄCA GŁÓWNA WARSTWA HYDROIZOLACYJNA Określenie odpowiedniego rodzaju folii dla głównej warstwy hydroizolacyjnej Stabilizacja powłoki hydroizolacyjnej Zabezpieczenie pokrycia przed działaniem sił wewnętrznych Zabezpieczenie pokrycia przed działaniem sił zewnętrznych Uproszczona procedura wymiarowania zabezpieczeń stabilizujących Zabezpieczenie pokrycia powłokowego metodą mocowania mechanicznego Zabezpieczenie pokrycia powłokowego metodą obciążenia - żwirem, warstwą użytkową lub wegetacyjną Zabezpieczenie pokrycia powłokowego metodą klejenia Zabezpieczenie pokrycia powłokowego metodą mocowania próżniowego Zasady łączenia folii hydroizolacyjnej Zakończenie pokrycia na obwodzie dachu Doszczelnienie detali przestrzennych Odwodnienie pokrycia Odwodnienia liniowe dachu Odwodnienia punktowe dachu

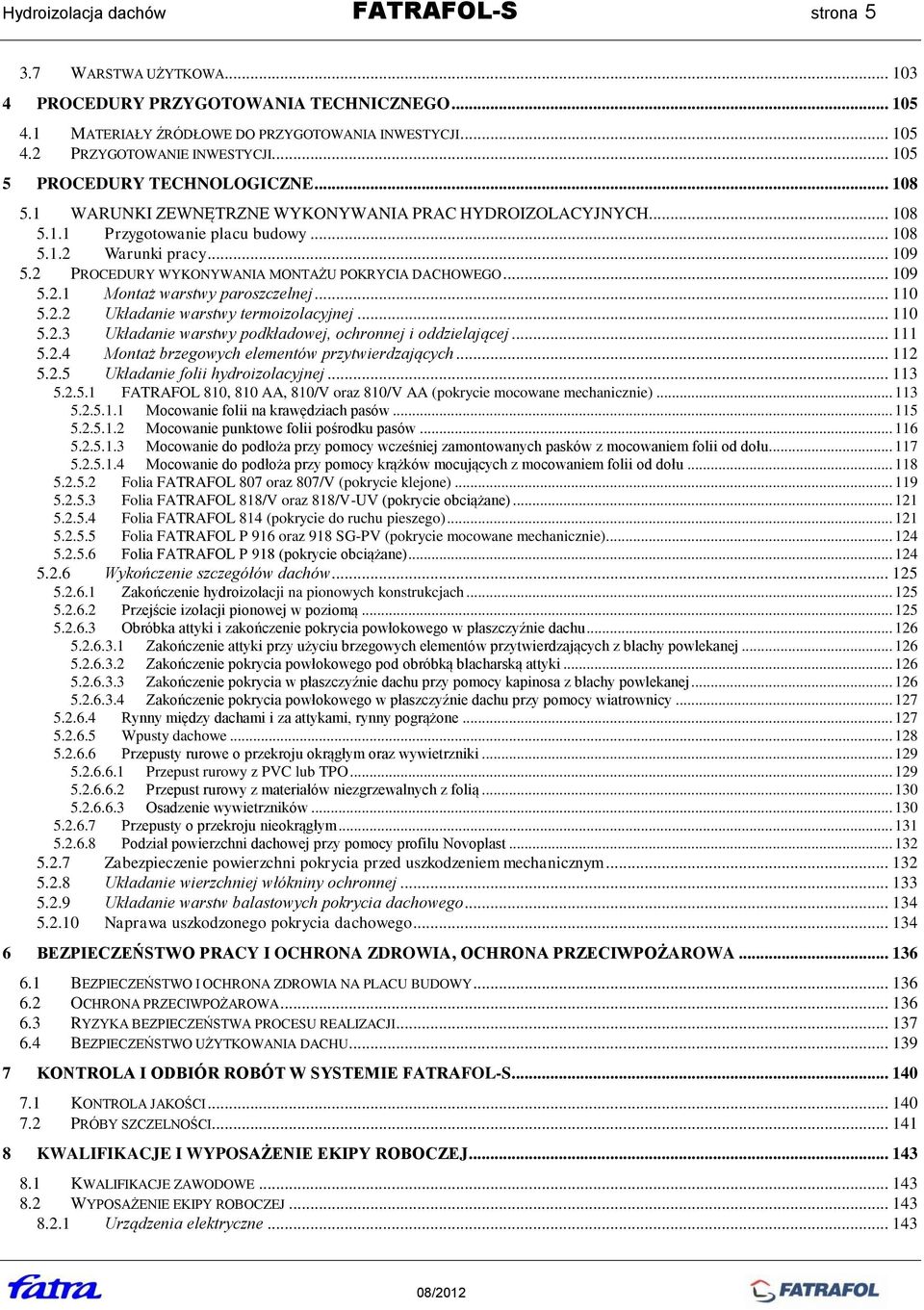

5 Hydroizolacja dachów FATRAFOL-S strona WARSTWA UŻYTKOWA PROCEDURY PRZYGOTOWANIA TECHNICZNEGO MATERIAŁY ŹRÓDŁOWE DO PRZYGOTOWANIA INWESTYCJI PRZYGOTOWANIE INWESTYCJI PROCEDURY TECHNOLOGICZNE WARUNKI ZEWNĘTRZNE WYKONYWANIA PRAC HYDROIZOLACYJNYCH Przygotowanie placu budowy Warunki pracy PROCEDURY WYKONYWANIA MONTAŻU POKRYCIA DACHOWEGO Montaż warstwy paroszczelnej Układanie warstwy termoizolacyjnej Układanie warstwy podkładowej, ochronnej i oddzielającej Montaż brzegowych elementów przytwierdzających Układanie folii hydroizolacyjnej FATRAFOL 810, 810 AA, 810/V oraz 810/V AA (pokrycie mocowane mechanicznie) Mocowanie folii na krawędziach pasów Mocowanie punktowe folii pośrodku pasów Mocowanie do podłoża przy pomocy wcześniej zamontowanych pasków z mocowaniem folii od dołu Mocowanie do podłoża przy pomocy krążków mocujących z mocowaniem folii od dołu Folia FATRAFOL 807 oraz 807/V (pokrycie klejone) Folia FATRAFOL 818/V oraz 818/V-UV (pokrycie obciążane) Folia FATRAFOL 814 (pokrycie do ruchu pieszego) Folia FATRAFOL P 916 oraz 918 SG-PV (pokrycie mocowane mechanicznie) Folia FATRAFOL P 918 (pokrycie obciążane) Wykończenie szczegółów dachów Zakończenie hydroizolacji na pionowych konstrukcjach Przejście izolacji pionowej w poziomą Obróbka attyki i zakończenie pokrycia powłokowego w płaszczyźnie dachu Zakończenie attyki przy użyciu brzegowych elementów przytwierdzających z blachy powlekanej Zakończenie pokrycia powłokowego pod obróbką blacharską attyki Zakończenie pokrycia w płaszczyźnie dachu przy pomocy kapinosa z blachy powlekanej Zakończenie pokrycia powłokowego w płaszczyźnie dachu przy pomocy wiatrownicy Rynny między dachami i za attykami, rynny pogrążone Wpusty dachowe Przepusty rurowe o przekroju okrągłym oraz wywietrzniki Przepust rurowy z PVC lub TPO Przepust rurowy z materiałów niezgrzewalnych z folią Osadzenie wywietrzników Przepusty o przekroju nieokrągłym Podział powierzchni dachowej przy pomocy profilu Novoplast Zabezpieczenie powierzchni pokrycia przed uszkodzeniem mechanicznym Układanie wierzchniej włókniny ochronnej Układanie warstw balastowych pokrycia dachowego Naprawa uszkodzonego pokrycia dachowego BEZPIECZEŃSTWO PRACY I OCHRONA ZDROWIA, OCHRONA PRZECIWPOŻAROWA BEZPIECZEŃSTWO I OCHRONA ZDROWIA NA PLACU BUDOWY OCHRONA PRZECIWPOŻAROWA RYZYKA BEZPIECZEŃSTWA PROCESU REALIZACJI BEZPIECZEŃSTWO UŻYTKOWANIA DACHU KONTROLA I ODBIÓR ROBÓT W SYSTEMIE FATRAFOL-S KONTROLA JAKOŚCI PRÓBY SZCZELNOŚCI KWALIFIKACJE I WYPOSAŻENIE EKIPY ROBOCZEJ KWALIFIKACJE ZAWODOWE WYPOSAŻENIE EKIPY ROBOCZEJ Urządzenia elektryczne

6 strona 6 FATRAFOL-S Hydroizolacja dachów Narzędzia pracy i środki ochrony osobistej Podstawowy zestaw narzędzi ręcznych torba montażowa WYKAZ PRZYWOŁANYCH NORM ZASADY ROZWIĄZAŃ KONSTRUKCYJNYCH CHARAKTERYSTYCZNYCH SZCZEGÓŁÓW PRZEGLĄD SZCZEGÓŁÓW Łączenie folii FATRAFOL ze sobą i z liniowymi elementami przytwierdzającymi Zakończenie pokrycia na ścianie pionowej Przejście izolacji pionowej w poziomą Obróbka attyki i zakończenie pokrycia w płaszczyźnie dachu Obróbka rynien, wpustów, przejść dachowych RYSUNKI SCHEMATYCZNE SZCZEGÓŁÓW

7 Hydroizolacja dachów FATRAFOL-S strona 7 WSTĘP Niniejsza instrukcja jest wiążąca w zakresie projektowania i montażu folii dachowych hydroizolacyjnych FATRAFOL na bazie plastyfikowanego polichlorku winylu (PVC-P) i termoplastycznej poliolefiny (TPO), produkowanych przez spółkę FATRA, a.s. Napajedla, w przegrodach dachowych budynków, zarówno w nowych, jak i podczas remontów dachów lub renowacji istniejących przegród dachowych. Instrukcja zawiera podsumowanie wiedzy teoretycznej i doświadczeń praktycznych w zakresie badania, sprawdzania, projektowania i montażu hydroizolacyjnych folii dachowych, zdobytych od 1982 roku. Instrukcja stanowi istotną część składową systemu hydroizolacji dachów FATRAFOL-S. Jakiekolwiek zmiany lub odstępstwa od kryteriów, wymogów i zasad tutaj wymienionych, umotywowane względami ekonomicznymi, wydajnościowymi lub eksploatacyjnymi, są niedopuszczalne bez uprzedniego rozpatrzenia i uzyskania zgody wydawcy! Wraz z wydaniem niniejszej instrukcji konstrukcyjno-technologicznej wygasa ważność jej poprzedniej wersji. Ewentualne pytania prosimy kierować do: FATRA, a.s. Třída Tomáše Bati Napajedla, Republika Czeska tel.: faks: fatrafol@fatra.cz internet: http// http//

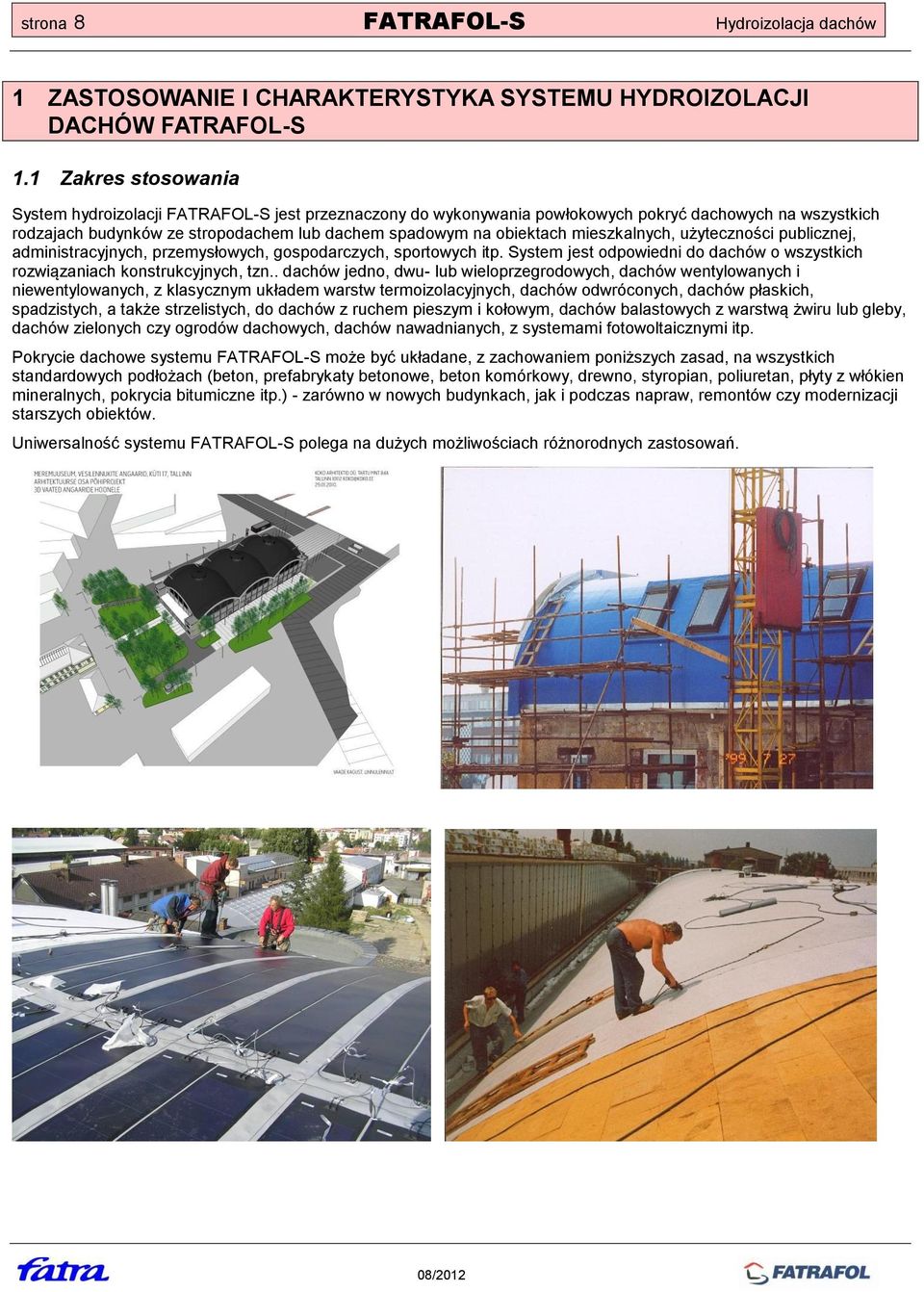

8 strona 8 FATRAFOL-S Hydroizolacja dachów 1 ZASTOSOWANIE I CHARAKTERYSTYKA SYSTEMU HYDROIZOLACJI DACHÓW FATRAFOL-S 1.1 Zakres stosowania System hydroizolacji FATRAFOL-S jest przeznaczony do wykonywania powłokowych pokryć dachowych na wszystkich rodzajach budynków ze stropodachem lub dachem spadowym na obiektach mieszkalnych, użyteczności publicznej, administracyjnych, przemysłowych, gospodarczych, sportowych itp. System jest odpowiedni do dachów o wszystkich rozwiązaniach konstrukcyjnych, tzn.. dachów jedno, dwu- lub wieloprzegrodowych, dachów wentylowanych i niewentylowanych, z klasycznym układem warstw termoizolacyjnych, dachów odwróconych, dachów płaskich, spadzistych, a także strzelistych, do dachów z ruchem pieszym i kołowym, dachów balastowych z warstwą żwiru lub gleby, dachów zielonych czy ogrodów dachowych, dachów nawadnianych, z systemami fotowoltaicznymi itp. Pokrycie dachowe systemu FATRAFOL-S może być układane, z zachowaniem poniższych zasad, na wszystkich standardowych podłożach (beton, prefabrykaty betonowe, beton komórkowy, drewno, styropian, poliuretan, płyty z włókien mineralnych, pokrycia bitumiczne itp.) - zarówno w nowych budynkach, jak i podczas napraw, remontów czy modernizacji starszych obiektów. Uniwersalność systemu FATRAFOL-S polega na dużych możliwościach różnorodnych zastosowań.

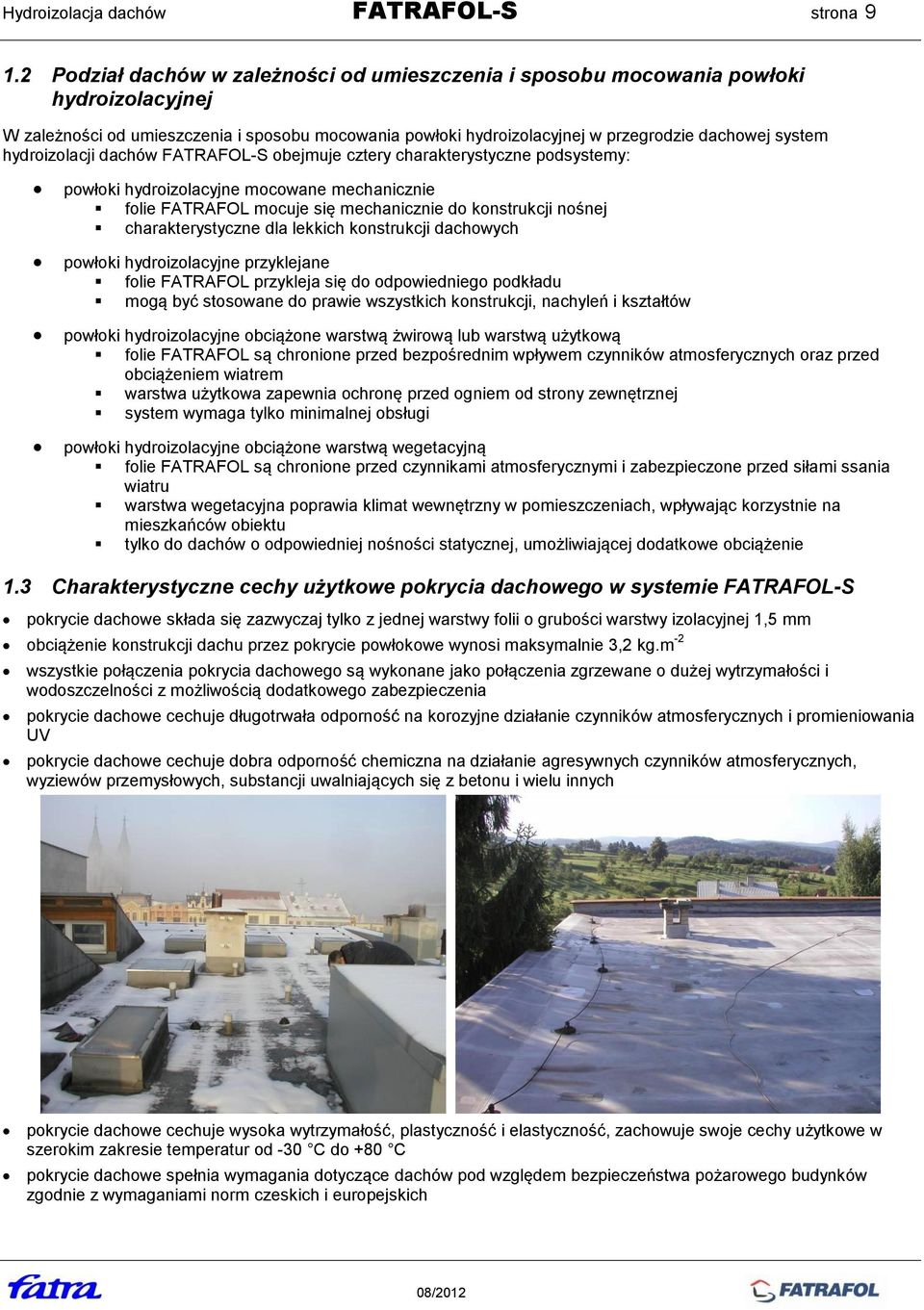

9 Hydroizolacja dachów FATRAFOL-S strona Podział dachów w zależności od umieszczenia i sposobu mocowania powłoki hydroizolacyjnej W zależności od umieszczenia i sposobu mocowania powłoki hydroizolacyjnej w przegrodzie dachowej system hydroizolacji dachów FATRAFOL-S obejmuje cztery charakterystyczne podsystemy: powłoki hydroizolacyjne mocowane mechanicznie folie FATRAFOL mocuje się mechanicznie do konstrukcji nośnej charakterystyczne dla lekkich konstrukcji dachowych powłoki hydroizolacyjne przyklejane folie FATRAFOL przykleja się do odpowiedniego podkładu mogą być stosowane do prawie wszystkich konstrukcji, nachyleń i kształtów powłoki hydroizolacyjne obciążone warstwą żwirową lub warstwą użytkową folie FATRAFOL są chronione przed bezpośrednim wpływem czynników atmosferycznych oraz przed obciążeniem wiatrem warstwa użytkowa zapewnia ochronę przed ogniem od strony zewnętrznej system wymaga tylko minimalnej obsługi powłoki hydroizolacyjne obciążone warstwą wegetacyjną folie FATRAFOL są chronione przed czynnikami atmosferycznymi i zabezpieczone przed siłami ssania wiatru warstwa wegetacyjna poprawia klimat wewnętrzny w pomieszczeniach, wpływając korzystnie na mieszkańców obiektu tylko do dachów o odpowiedniej nośności statycznej, umożliwiającej dodatkowe obciążenie 1.3 Charakterystyczne cechy użytkowe pokrycia dachowego w systemie FATRAFOL-S pokrycie dachowe składa się zazwyczaj tylko z jednej warstwy folii o grubości warstwy izolacyjnej 1,5 mm obciążenie konstrukcji dachu przez pokrycie powłokowe wynosi maksymalnie 3,2 kg.m -2 wszystkie połączenia pokrycia dachowego są wykonane jako połączenia zgrzewane o dużej wytrzymałości i wodoszczelności z możliwością dodatkowego zabezpieczenia pokrycie dachowe cechuje długotrwała odporność na korozyjne działanie czynników atmosferycznych i promieniowania UV pokrycie dachowe cechuje dobra odporność chemiczna na działanie agresywnych czynników atmosferycznych, wyziewów przemysłowych, substancji uwalniających się z betonu i wielu innych pokrycie dachowe cechuje wysoka wytrzymałość, plastyczność i elastyczność, zachowuje swoje cechy użytkowe w szerokim zakresie temperatur od -30 C do +80 C pokrycie dachowe spełnia wymagania dotyczące dachów pod względem bezpieczeństwa pożarowego budynków zgodnie z wymaganiami norm czeskich i europejskich

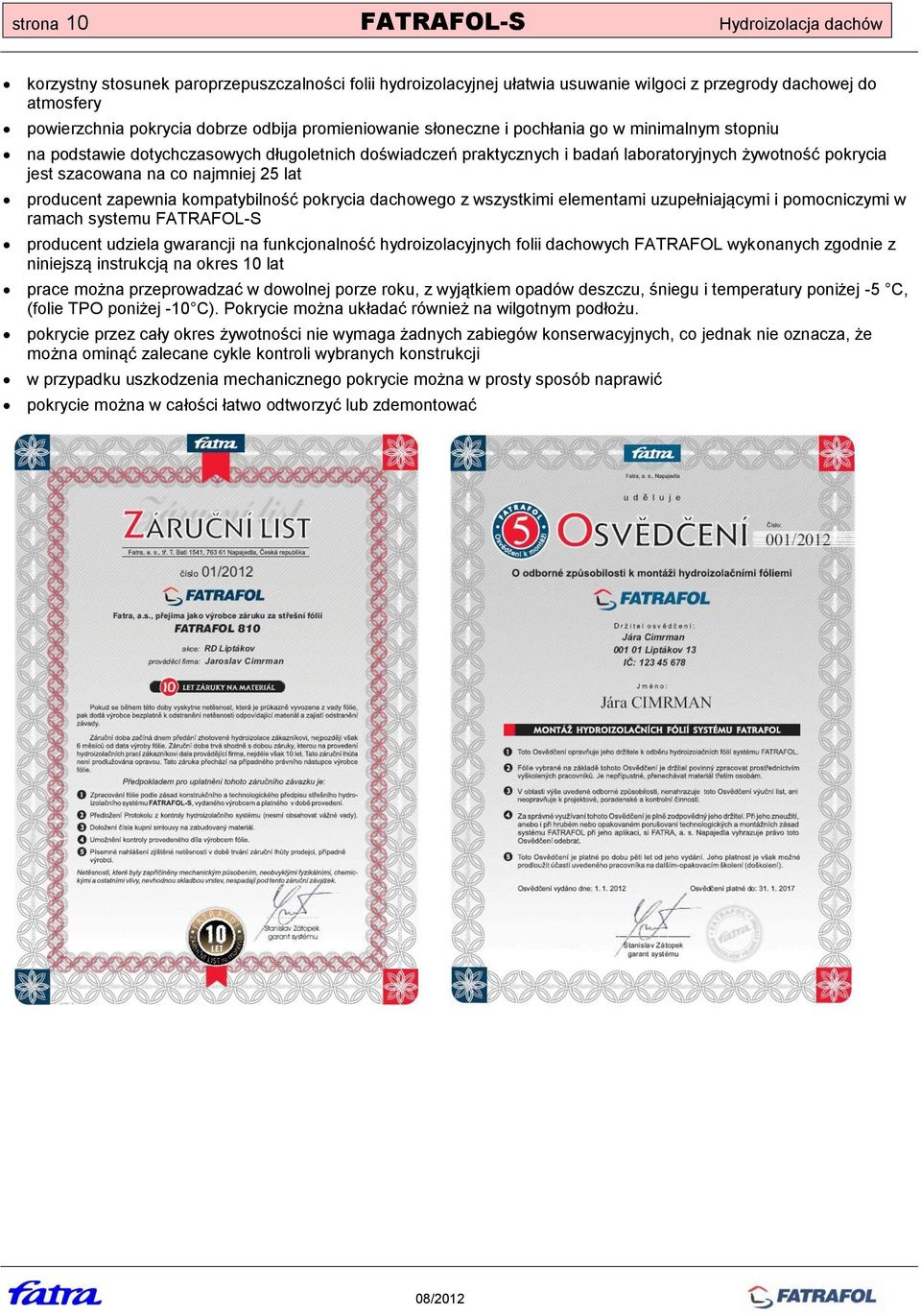

10 strona 10 FATRAFOL-S Hydroizolacja dachów korzystny stosunek paroprzepuszczalności folii hydroizolacyjnej ułatwia usuwanie wilgoci z przegrody dachowej do atmosfery powierzchnia pokrycia dobrze odbija promieniowanie słoneczne i pochłania go w minimalnym stopniu na podstawie dotychczasowych długoletnich doświadczeń praktycznych i badań laboratoryjnych żywotność pokrycia jest szacowana na co najmniej 25 lat producent zapewnia kompatybilność pokrycia dachowego z wszystkimi elementami uzupełniającymi i pomocniczymi w ramach systemu FATRAFOL-S producent udziela gwarancji na funkcjonalność hydroizolacyjnych folii dachowych FATRAFOL wykonanych zgodnie z niniejszą instrukcją na okres 10 lat prace można przeprowadzać w dowolnej porze roku, z wyjątkiem opadów deszczu, śniegu i temperatury poniżej -5 C, (folie TPO poniżej -10 C). Pokrycie można układać również na wilgotnym podłożu. pokrycie przez cały okres żywotności nie wymaga żadnych zabiegów konserwacyjnych, co jednak nie oznacza, że można ominąć zalecane cykle kontroli wybranych konstrukcji w przypadku uszkodzenia mechanicznego pokrycie można w prosty sposób naprawić pokrycie można w całości łatwo odtworzyć lub zdemontować

11 Hydroizolacja dachów FATRAFOL-S strona 11 2 MATERIAŁY SYSTEMU HYDROIZOLACJI FATRAFOL-S Materiały, z których wytwarzany jest system FATRAFOL-S, można podzielić na: folie hydroizolacyjne FATRAFOL (według normy ČSN warstwa hydroizolacyjna) uzupełniające materiały hydroizolacyjne materiały pomocnicze Konkretne materiały wymienione w dalszej części zostały opracowane i wyprodukowane specjalnie do danych celów. Podczas wykonywania systemu FATRAFOL-S materiały hydroizolacyjne należy traktować jako niezamienne. 2.1 Folie hydroizolacyjne FATRAFOL Folie hydroizolacyjne FATRAFOL stanowią podstawowy materiał do wykonania głównej warstwy hydroizolacyjnej (wodoszczelnej) Produkcja folii oraz podstawowy podział asortymentu Do produkcji folii FATRAFOL stosuje się wyłącznie surowce o dokładnie określonych właściwościach. Skład i budowa poszczególnych rodzajów folii dobrano w taki sposób, aby folie posiadały parametry techniczne optymalne dla danego przeznaczenia.

12 strona 12 FATRAFOL-S Hydroizolacja dachów Podział folii FATRAFOL według podstawowych kryteriów: a) według technologii zastosowanej do ich produkcji: walcowane i laminowane wyprodukowane metodą wytłaczania - ekstruzji wielokrotnej b) według materiału bazowego: folia z plastyfikowanego polichlorku winylu (PVC-P) folia z termoplastycznych poliolefin (TPO) c) według przeznaczenia: podstawowe rodzaje (folie do wykonania głównej powłoki warstwy hydroizolacyjnej) uzupełniające rodzaje (do wykończenia szczegółów, będące uzupełnieniem podstawowych rodzajów folii) Podział asortymentu folii przedstawia Tabela 1. Tabela 1: Podział asortymentu folii FATRAFOL Rodzaj wzmocnienia Folia z PVC-P laminowana wytłaczana Folia z TPO Podstawowe rodzaje folii hydroizolacyjnych siatka PES wysokiej FATRAFOL 810 FATRAFOL 810/V wytrzymałości FATRAFOL 810 AA FATRAFOL 810/V AA FATRAFOL P 916 welon szklany FATRAFOL 814 FATRAFOL 818/V FATRAFOL 818/V-UV FATRAFOL P 918 włóknina podkładowa FATRAFOL 807 FATRAFOL 807/F FATRAFOL 807/V - FATRAFOL 807 AA zbrojenie mieszane - - FATRAFOL P 918/SG-PV Uzupełniające rodzaje folii hydroizolacyjnych bez zbrojenia FATRAFOL FATRAFOL P 918/H Odporność na temperaturę i temperaturę zgrzewania Folie dachowe FATRAFOL cechuje długotrwała odporność na korozyjne działanie większości czynników atmosferycznych, w tym działanie temperatury. Podstawowe cechy funkcjonalne folii nie ulegają istotnym zmianom w zakresie temperatur od -30 C do +80 C. Folie można poddawać obróbce w temperaturze od -5 C (w przypadku folii TPO od -10 C) do +40 C. Folia wytrzymuje bez uszkodzeń nawet bardzo szybkie i wielokrotne zmiany temperatury i przez krótki czas wytrzymuje nawet ekstremalne przegrzanie *). Zalecana temperatura zgrzewania folii na bazie PVC-P wynosi od 430 C do 580 C, folii na bazie TPO od 380 C do 520 C. Temperatura zgrzewania jest zależna od wielu czynników, takich jak np.: grubość i rodzaj folii, typ urządzenia do zgrzewania, szybkość zgrzewania, temperatura i wilgotność otoczenia i podłoża, prędkość wiatru itp. Należy zatem przeprowadzić próbę w danych warunkach konkretnej budowy. Producent zaleca wykonanie połączeń próbnych przed

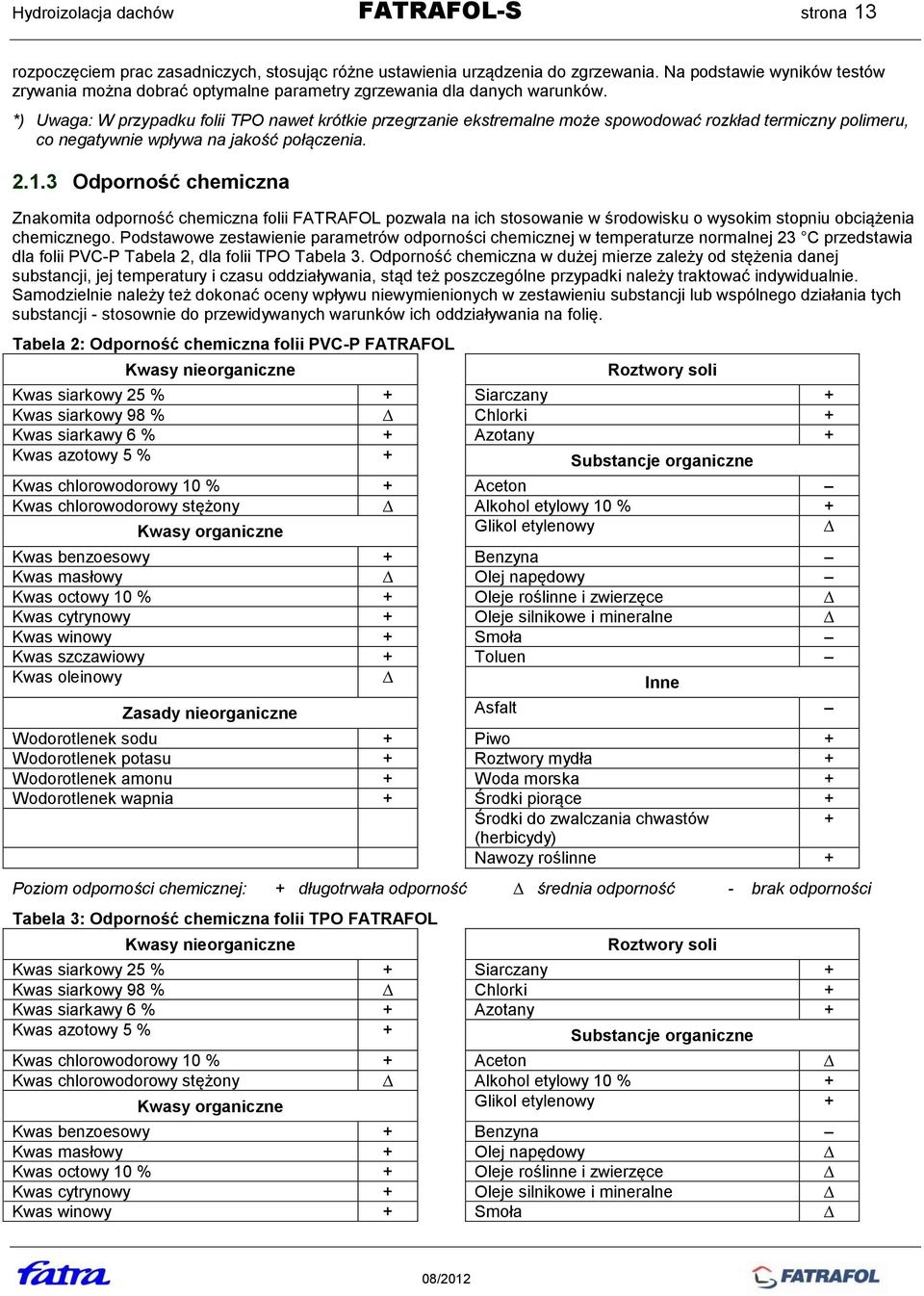

13 Hydroizolacja dachów FATRAFOL-S strona 13 rozpoczęciem prac zasadniczych, stosując różne ustawienia urządzenia do zgrzewania. Na podstawie wyników testów zrywania można dobrać optymalne parametry zgrzewania dla danych warunków. *) Uwaga: W przypadku folii TPO nawet krótkie przegrzanie ekstremalne może spowodować rozkład termiczny polimeru, co negatywnie wpływa na jakość połączenia Odporność chemiczna Znakomita odporność chemiczna folii FATRAFOL pozwala na ich stosowanie w środowisku o wysokim stopniu obciążenia chemicznego. Podstawowe zestawienie parametrów odporności chemicznej w temperaturze normalnej 23 C przedstawia dla folii PVC-P Tabela 2, dla folii TPO Tabela 3. Odporność chemiczna w dużej mierze zależy od stężenia danej substancji, jej temperatury i czasu oddziaływania, stąd też poszczególne przypadki należy traktować indywidualnie. Samodzielnie należy też dokonać oceny wpływu niewymienionych w zestawieniu substancji lub wspólnego działania tych substancji - stosownie do przewidywanych warunków ich oddziaływania na folię. Tabela 2: Odporność chemiczna folii PVC-P FATRAFOL Kwasy nieorganiczne Roztwory soli Kwas siarkowy 25 % + Siarczany + Kwas siarkowy 98 % Chlorki + Kwas siarkawy 6 % + Azotany + Kwas azotowy 5 % + Substancje organiczne Kwas chlorowodorowy 10 % + Aceton Kwas chlorowodorowy stężony Alkohol etylowy 10 % + Kwasy organiczne Glikol etylenowy Kwas benzoesowy + Benzyna Kwas masłowy Olej napędowy Kwas octowy 10 % + Oleje roślinne i zwierzęce Kwas cytrynowy + Oleje silnikowe i mineralne Kwas winowy + Smoła Kwas szczawiowy + Toluen Kwas oleinowy Inne Zasady nieorganiczne Asfalt Wodorotlenek sodu + Piwo + Wodorotlenek potasu + Roztwory mydła + Wodorotlenek amonu + Woda morska + Wodorotlenek wapnia + Środki piorące + Środki do zwalczania chwastów + (herbicydy) Nawozy roślinne + Poziom odporności chemicznej: + długotrwała odporność średnia odporność - brak odporności Tabela 3: Odporność chemiczna folii TPO FATRAFOL Kwasy nieorganiczne Roztwory soli Kwas siarkowy 25 % + Siarczany + Kwas siarkowy 98 % Chlorki + Kwas siarkawy 6 % + Azotany + Kwas azotowy 5 % + Substancje organiczne Kwas chlorowodorowy 10 % + Aceton Kwas chlorowodorowy stężony Alkohol etylowy 10 % + Kwasy organiczne Glikol etylenowy + Kwas benzoesowy + Benzyna Kwas masłowy + Olej napędowy Kwas octowy 10 % + Oleje roślinne i zwierzęce Kwas cytrynowy + Oleje silnikowe i mineralne Kwas winowy + Smoła

14 strona 14 FATRAFOL-S Hydroizolacja dachów Kwas szczawiowy + Toluen Kwas oleinowy Inne Zasady nieorganiczne Asfalt + Wodorotlenek sodu + Piwo + Wodorotlenek potasu + Roztwory mydła + Wodorotlenek amonu + Woda morska + Wodorotlenek wapnia + Środki piorące + Środki do zwalczania chwastów + (herbicydy) Nawozy roślinne + Poziom odporności chemicznej: + długotrwała odporność średnia odporność - brak odporności Cechy wytrzymałościowe Z punktu widzenia właściwości mechanicznych folie FATRAFOL cechuje wysoka wytrzymałość na rozciąganie i ściskanie oraz wysoka plastyczność. Dodatkowo, w przypadku folii PVC-P powstałe odkształcenia w znacznym stopniu są odwracalne (elastyczne). Folie FATRAFOL są również bardzo odporne na naprężenia punktowe (przebicie, naderwanie itp.), podczas obciążenia nie występuje zjawisko tzw. "płynięcia na zimno". W celu poprawienia cech wytrzymałościowych niektóre rodzaje folii wzmocniono siatką włókniny o wysokiej wytrzymałości Pakowanie, transport i magazynowanie Folie są nawinięte i zapakowane w rolkach, rolki są ułożone na drewnianych paletach i przytwierdzone folią opakowaniową. Standardowo ładunek na palecie wynosi 19 rolek dla folii o szerokości 1300 (1200) mm oraz 21 rolek dla folii o szerokości 2000 (2050) mm. Folię o szerokości 2000 (2050) mm nawiniętą na rolkach o mniejszych długościach i masach można zapakować na paletach niestandardowych po 18 rolek umieszczonych w 3 warstwach w bloku jedna nad drugą. Podstawowe rodzaje pakowania przedstawia Rysunek rolek na palecie 21 rolek na palecie 18 rolek na palecie paleta 800x1200 mm paleta 800x1200 mm paleta 1200x2000 mm paleta 800x2000 mm paleta 800x2000 mm (krótsze nawoje) Rysunek 1: Jednostki manewrowo-transportowe schemat przedstawiający układ rolek na palecie Folie należy przewozić krytymi środkami transportu i magazynować w oryginalnych zamkniętych opakowaniach. Zalecana temperatura magazynowania wynosi od -5 C do +30 C. Folie należy chronić przed zanieczyszczeniem na placu budowy. Folie do czasu wbudowania na miejsce należy chronić przed czynnikami atmosferycznymi, o ile jest to możliwe.

15 Kategorie odpadów Numer katalogowy Hydroizolacja dachów FATRAFOL-S strona Sposób oznakowania i identyfikacji folii Folie FATRAFOL, na górnej powierzchni, z reguły w odległości 100 mm od krawędzi, posiadają oznakowanie wykonane farbą atramentową. Oznakowanie to zawiera wymiary (szerokość,y grubość) w mm, datę oraz znak identyfikacyjny produkcji oraz znaki "+" w odstępach 150 mm na całej długości folii. Znaki te ułatwiają zachowanie właściwych zakładów podczas układania kolejnych pasów. Każda rolka folii jest oznakowana znakiem zgodności CE. W celu identyfikacji materiału w zakładzie produkcyjnym tabliczka zawiera szczegółową informację o partii produkcyjnej i kodzie produktu FATRA a. s., Tomáše Bati 1541, Napajedla xx CPD-xxxxx EN FATRAFOL XXX Nazwa produktu Trade name Wymiary - Size grubość - szerokość mm Ilość - Quantity xx m - xx m 2 Kolor - Colour Partia produkcyjna: Production lot: XXXXX Kod produkcyjny: Production code: XX-X Przepisy bezpieczeństwa Folie FATRAFOL nie są sklasyfikowane jako substancje niebezpieczne w rozumieniu ustawy o substancjach chemicznych. Unieszkodliwianie odpadów Odpady z folii FATRAFOL należy unieszkodliwiać zgodnie z obowiązującymi przepisami prawa (w Czechach ustawa o odpadach nr 185/2001 Dz.U., w myśl późniejszych przepisów prawa). Czyste odpady można poddawać recyklingowi, odpady nie nadające się do recyklingu należy złożyć na wysypisku. Odpady zanieczyszczone substancjami niebezpiecznymi należy unieszkodliwić na drodze spalenia w spalarni odpadów niebezpiecznych. Kategoryzację odpadów zgodnie z Rozporządzeniem Ministerstwa Środowiska nr 381/2001 Dz.U. RCz (katalog odpadów) oraz ich możliwe wykorzystanie przedstawia Tabela 4. Tabela 4: Kategoryzacja i wykorzystanie odpadów z folii FATRAFOL Oznaczenie Nazwa odpadu niebezpiecznego Charakterystyka wg numeru odpadu, uwaga katalogowego charakteru odpadu O O Odpady tworzyw sztucznych Odpady tworzyw sztucznych folia PVC-P folia TPO O O Przewidywany sposób wykorzystania lub unieszkodliwienia odpadu - wykorzystanie materiałowe - unieszkodliwienie (unieszkodliwienie termiczne*, złożenie na wysypisku) - wykorzystanie materiałowe - wykorzystanie energetyczne - unieszkodliwienie (unieszkodliwienie termiczne*, złożenie na wysypisku)

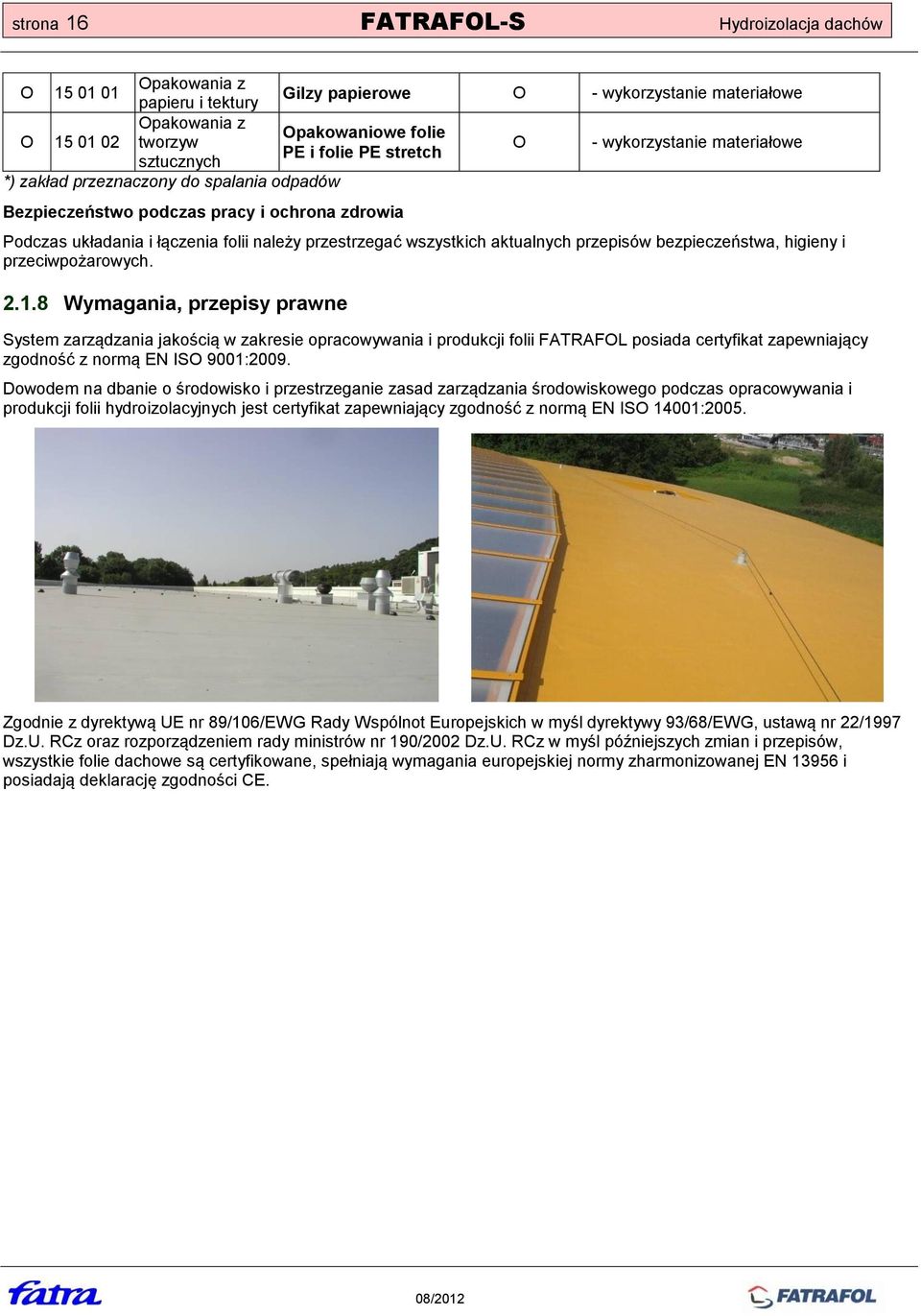

16 strona 16 FATRAFOL-S Hydroizolacja dachów Opakowania z O Gilzy papierowe O - wykorzystanie materiałowe papieru i tektury Opakowania z Opakowaniowe folie O tworzyw O - wykorzystanie materiałowe PE i folie PE stretch sztucznych *) zakład przeznaczony do spalania odpadów Bezpieczeństwo podczas pracy i ochrona zdrowia Podczas układania i łączenia folii należy przestrzegać wszystkich aktualnych przepisów bezpieczeństwa, higieny i przeciwpożarowych Wymagania, przepisy prawne System zarządzania jakością w zakresie opracowywania i produkcji folii FATRAFOL posiada certyfikat zapewniający zgodność z normą EN ISO 9001:2009. Dowodem na dbanie o środowisko i przestrzeganie zasad zarządzania środowiskowego podczas opracowywania i produkcji folii hydroizolacyjnych jest certyfikat zapewniający zgodność z normą EN ISO 14001:2005. Zgodnie z dyrektywą UE nr 89/106/EWG Rady Wspólnot Europejskich w myśl dyrektywy 93/68/EWG, ustawą nr 22/1997 Dz.U. RCz oraz rozporządzeniem rady ministrów nr 190/2002 Dz.U. RCz w myśl późniejszych zmian i przepisów, wszystkie folie dachowe są certyfikowane, spełniają wymagania europejskiej normy zharmonizowanej EN i posiadają deklarację zgodności CE.

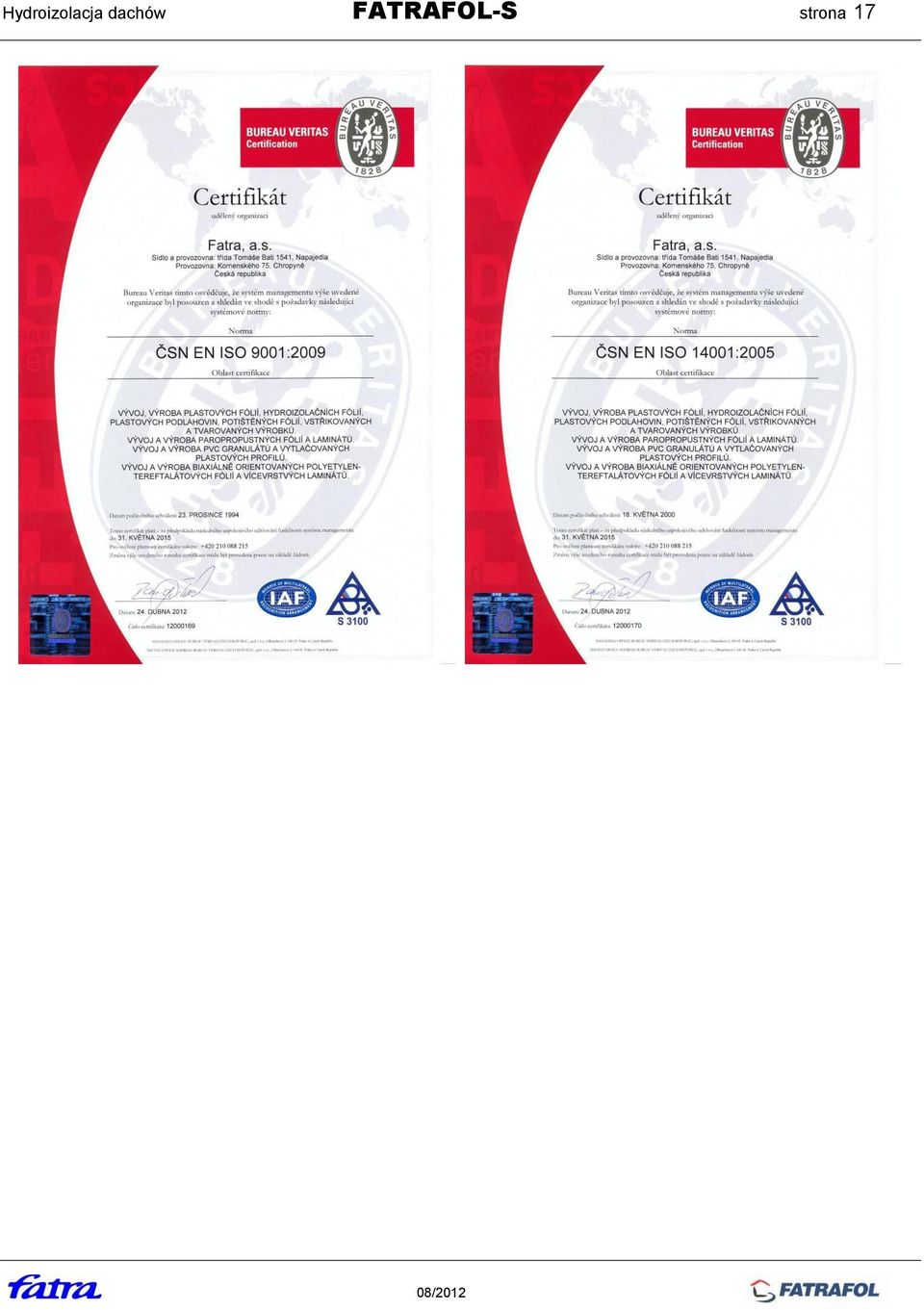

17 Hydroizolacja dachów FATRAFOL-S strona 17

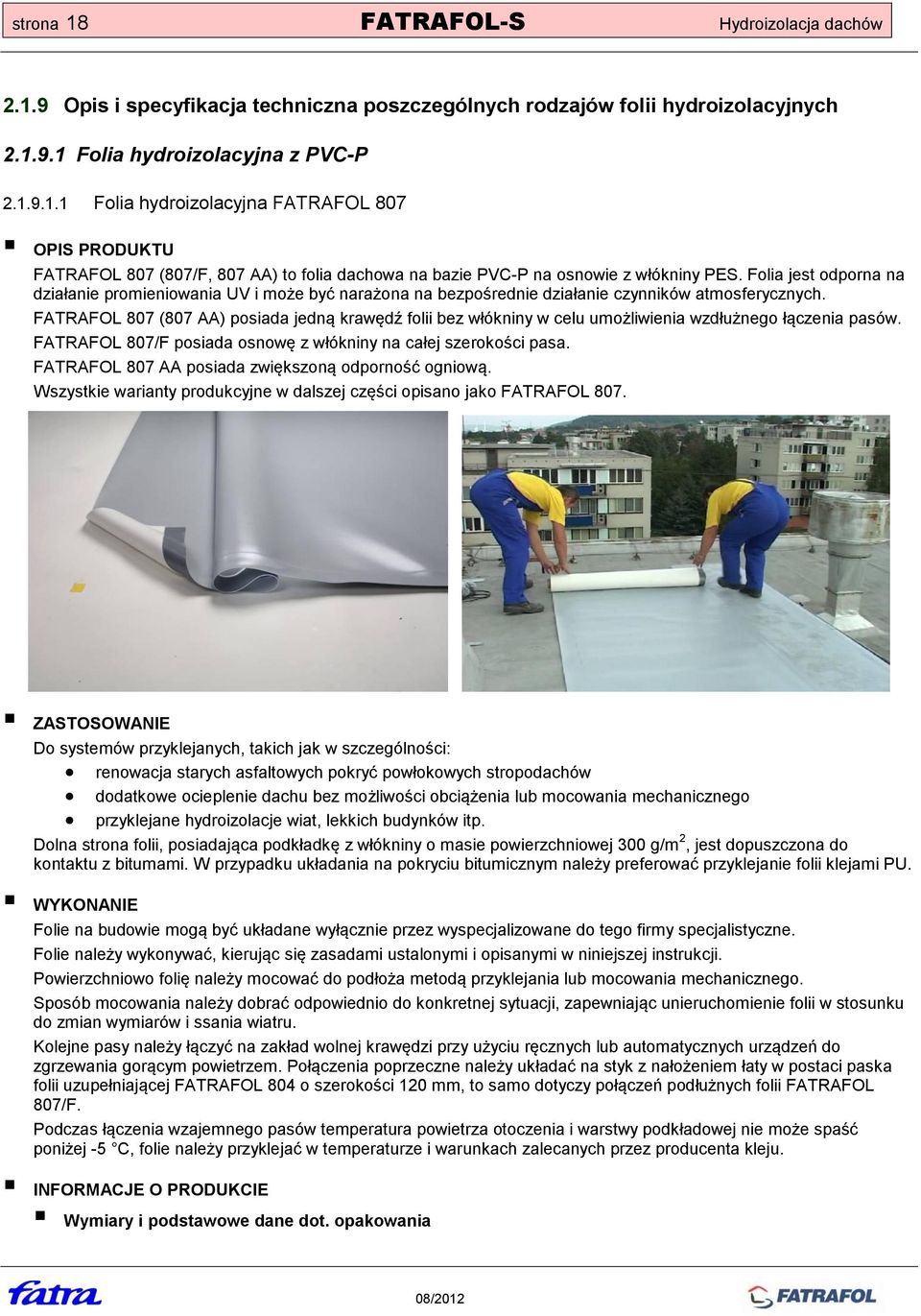

18 strona 18 FATRAFOL-S Hydroizolacja dachów Opis i specyfikacja techniczna poszczególnych rodzajów folii hydroizolacyjnych Folia hydroizolacyjna z PVC-P Folia hydroizolacyjna FATRAFOL 807 OPIS PRODUKTU FATRAFOL 807 (807/F, 807 AA) to folia dachowa na bazie PVC-P na osnowie z włókniny PES. Folia jest odporna na działanie promieniowania UV i może być narażona na bezpośrednie działanie czynników atmosferycznych. FATRAFOL 807 (807 AA) posiada jedną krawędź folii bez włókniny w celu umożliwienia wzdłużnego łączenia pasów. FATRAFOL 807/F posiada osnowę z włókniny na całej szerokości pasa. FATRAFOL 807 AA posiada zwiększoną odporność ogniową. Wszystkie warianty produkcyjne w dalszej części opisano jako FATRAFOL 807. ZASTOSOWANIE Do systemów przyklejanych, takich jak w szczególności: renowacja starych asfaltowych pokryć powłokowych stropodachów dodatkowe ocieplenie dachu bez możliwości obciążenia lub mocowania mechanicznego przyklejane hydroizolacje wiat, lekkich budynków itp. Dolna strona folii, posiadająca podkładkę z włókniny o masie powierzchniowej 300 g/m 2, jest dopuszczona do kontaktu z bitumami. W przypadku układania na pokryciu bitumicznym należy preferować przyklejanie folii klejami PU. WYKONANIE Folie na budowie mogą być układane wyłącznie przez wyspecjalizowane do tego firmy specjalistyczne. Folie należy wykonywać, kierując się zasadami ustalonymi i opisanymi w niniejszej instrukcji. Powierzchniowo folię należy mocować do podłoża metodą przyklejania lub mocowania mechanicznego. Sposób mocowania należy dobrać odpowiednio do konkretnej sytuacji, zapewniając unieruchomienie folii w stosunku do zmian wymiarów i ssania wiatru. Kolejne pasy należy łączyć na zakład wolnej krawędzi przy użyciu ręcznych lub automatycznych urządzeń do zgrzewania gorącym powietrzem. Połączenia poprzeczne należy układać na styk z nałożeniem łaty w postaci paska folii uzupełniającej FATRAFOL 804 o szerokości 120 mm, to samo dotyczy połączeń podłużnych folii FATRAFOL 807/F. Podczas łączenia wzajemnego pasów temperatura powietrza otoczenia i warstwy podkładowej nie może spaść poniżej -5 C, folie należy przyklejać w temperaturze i warunkach zalecanych przez producenta kleju. INFORMACJE O PRODUKCIE Wymiary i podstawowe dane dot. opakowania

19 Hydroizolacja dachów FATRAFOL-S strona 19 Grubość Szerokość Masa powierzchniowa*) Nawój na rolce Masa rolki *) Ilość na palecie Masa palety *) [mm] [mm] [kg/m 2 ] [m] [m 2 ] [kg] rolka [m 2 ] [kg] FATRAFOL 807, FATRAFOL 807 AA całkowita: 1300 efektywna: 1,50 wolna krawędź: 2,20 15, całkowita: 2,60 50 FATRAFOL 807/F efektywna: 1, , całkowita: 2, ,20 17,7 17, ,3 740 *) wartości informacyjne Wygląd i kolorystyka folia gładka o matowej powierzchni strona górna - kolor standardowy jasnoszary RAL a także w kolorach przedstawionych w tabeli mm od krawędzi folia oznakowana nadrukiem ułatwiającym zachowanie właściwych zakładów pasów i ewentualne rozmieszczenie elementów mocujących strona dolna - włóknina białego koloru Faktura Odcień koloru Kolor górnej strony folii wzornik kolorów wzornik kolorów FATRAFOL 807 Fatra RAL *) jasnoszary ciemnoszary czerwony niebieski zielony 7060B 6000 *) odcień wg wzornika kolorów RAL w przypadku niektórych kolorów może nieznacznie odbiegać od rzeczywistości, jednak nie więcej niż o 3 stopnie skali szarości wg ČSN EN A02 Parametry techniczne wartości gwarantowane Właściwość Norma badań Wartości gwarantowane Wytrzymałość na rozciąganie EN N/50 mm Ciągliwość metoda A 60 % Wodoszczelność EN 1928/B spełnia wymagania Reakcja na ogień EN klasa E Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t1) Wytrzymałości złączy na oddzieranie EN N/50 mm Wytrzymałość złączy na ścinanie EN N/50 mm Odporność na uderzenie EN 12691/A spełnia 1250 mm EN 12691/B spełnia 2000 mm Odporność na obciążenie statyczne EN 12730/B spełnia 20 kg Wytrzymałość na rozdzieranie EN N Stabilność wymiarów EN max. ± 1 % Zginanie w niskiej temperaturze EN C Ekspozycja na działanie promieniowania UV, podwyższonej spełnia wymagania, stopień EN 1297 temperatury i wody (5000 godzin) 0 przepuszczalność pary wodnej współczynnik oporu dyfuzyjnego µ EN ± 2000 Równoważna grubość powietrza s d 21,3 m Współczynnik przewodzenia ciepła λ EN ,068 W/m.K ZWIĄZANA DOKUMENTACJA TECHNICZNA Karta techniczna TL , Folia hydroizolacyjna FATRAFOL 807, wydana przez Fatra, a. s., Napajedla

20 strona 20 FATRAFOL-S Hydroizolacja dachów Certyfikat systemu kontroli produkcji nr 1390-CPD-0028/07/Z wydany przez CSI, a.s., Praha, oddział Zlín dla folii hydroizolacyjnych FATRAFOL 804, FATRAFOL 807, FATRAFOL 814 według EN 13956:2006 Ważność dokumentacji: W celu zastosowania folii w konkretnym projekcie należy skorzystać z aktualnej dokumentacji do produktu (Karta techniczna, Deklaracja zgodności, Zaświadczenie, Certyfikat itp.), która jest dostępna pod adresem internetowym

21 Hydroizolacja dachów FATRAFOL-S strona Folia hydroizolacyjna FATRAFOL 807/V OPIS PRODUKTU FATRAFOL 807/V to folia dachowa na bazie PVC-P na osnowie z włókniny PES o masie powierzchniowej 120 g/m 2. Folia jest odporna na działanie promieniowania UV i może być narażona na bezpośrednie działanie czynników atmosferycznych. Jedną krawędź folii pozostawiono bez włókniny w celu umożliwienia wzdłużnego łączenia pasów. ZASTOSOWANIE Do systemów klejonych, w szczególności do klejenia rozprężnymi klejami poliuretanowymi na: odpowiedniej warstwie termoizolacyjnych (np. PIR, EPS) sztywnej konstrukcji przegrody dachowej spełniającej wymagania dotyczące płaskości (płyty cementowowiórowe, beton wibrowany itp.) Folia nie nadaje się do klejenia na powierzchniach asfaltowych oraz do mocowania mechanicznego! Do wykończenia szczegółów należy użyć folii uzupełniającej FATRAFOL 804. WYKONANIE Folie na budowie mogą być układane wyłącznie przez wyspecjalizowane do tego firmy specjalistyczne. Folie należy wykonywać, kierując się zasadami ustalonymi i opisanymi w niniejszej instrukcji. Kleje stosowane do klejenia folii muszą zapewniać odpowiednią przylepność do danego podłoża, wynikającą z wartości obliczeniowych sił oddziałujących na przegrodę dachową podczas obciążenia wiatrem. Zabezpieczenie pokrycia przed działaniem sił wewnętrznych opisano w dalszej części instrukcji. Kolejne pasy należy łączyć na zakład wolnej krawędzi przy użyciu ręcznych lub automatycznych urządzeń do zgrzewania gorącym powietrzem. Połączenia poprzeczne należy układać na styk z nałożeniem łaty w postaci paska folii FATRAFOL 804 o szerokości 120 mm. Układanie folii należy wykonywać w zakresie temperatur zalecanych przez producenta kleju, podczas wzajemnego łączenia pasów temperatura powietrza otoczenia i warstwy podkładowej nie może spaść poniżej -5 C. INFORMACJE O PRODUKCIE Wymiary i podstawowe dane dot. opakowania

22 strona 22 FATRAFOL-S Hydroizolacja dachów Grubość Szerokość Masa powierzchniowa Nawój na rolce Masa rolki *) Ilość na palecie Masa palety *) [mm] [mm] [kg/m 2 ] [m] [m 2 ] [kg] rolka [m 2 ] [kg] efektywna: 1,20 1, , , całkowita: 1,60 całkowita: 2050 efektywna: 1,50 wolna krawędź: 2, , , całkowita: 1,90 70 efektywna: 2,00 2, , , całkowita: 2,40 *) wartości informacyjne Wygląd i kolorystyka folia gładka o matowej powierzchni strona górna - kolor standardowy jasnoszary RAL a także w kolorach przedstawionych w tabeli mm od krawędzi folia oznakowana nadrukiem ułatwiającym zachowanie właściwych zakładów pasów i ewentualne rozmieszczenie elementów mocujących strona dolna - włóknina zielonkawego koloru Faktura Odcień koloru Kolor górnej strony folii wzornik kolorów wzornik kolorów FATRAFOL 807/V Fatra RAL *) jasnoszary ciemnoszary biały *) odcień wg wzornika kolorów RAL w przypadku niektórych kolorów może nieznacznie odbiegać od rzeczywistości, jednak nie więcej niż o 3 stopnie skali szarości wg ČSN EN A02 Parametry techniczne wartości gwarantowane Właściwość Norma badań Wartości gwarantowane dla poszczególnych grubości produktu 1,60 mm 1,90 mm 2,40 mm Wytrzymałość na rozciąganie EN N/50 mm 800 N/50 mm 950 N/50 mm Ciągliwość metoda A 80 % Wodoszczelność EN 1928/B spełnia wymagania Reakcja na ogień EN klasa E Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t1) Wytrzymałości złączy na oddzieranie EN N/50 mm 250 N/50 mm 280 N/50 mm Wytrzymałość złączy na ścinanie EN N/50 mm 720 N/50 mm 800 N/50 mm Odporność na uderzenie EN 12691/A spełnia 1000 mm spełnia 1250 mm spełnia 1250 mm EN 12691/B spełnia 1500 mm spełnia 2000 mm spełnia 2000 mm Odporność na obciążenie EN 12730/B spełnia 20 kg statyczne Wytrzymałość na rozdzieranie EN N 220 N 240 N Stabilność wymiarów EN maks. ± 0,3 % Zginanie w niskiej temperaturze EN C Ekspozycja na działanie promieniowania UV, podwyższonej temperatury i wody (5000 godzin) EN 1297 spełnia wymagania, stopień 0 przepuszczalność pary wodnej współczynnik oporu dyfuzyjnego µ EN ± 3000 Równoważna grubość powietrza s d 16 m 19 m 24 m

23 Hydroizolacja dachów FATRAFOL-S strona 23 ZWIĄZANA DOKUMENTACJA TECHNICZNA Karta techniczna TL , Folia hydroizolacyjna FATRAFOL 807/V, wydana przez Fatra, a. s., Napajedla Certyfikat systemu kontroli produkcji nr 1390-CPD-0070/10/Z dla folii hydroizolacyjnej FATRAFOL 807/V według EN 13956:2006/AC wydany przez CSI, a. s., Praha, oddział Zlín Ważność dokumentacji: W celu zastosowania folii w konkretnym projekcie należy skorzystać z aktualnej dokumentacji do produktu (Karta techniczna, Deklaracja zgodności, Zaświadczenie, Certyfikat itp.), która jest dostępna pod adresem internetowym

24 strona 24 FATRAFOL-S Hydroizolacja dachów Folia hydroizolacyjna FATRAFOL 810 (810/V, 810 AA, 810/V AA) OPIS PRODUKTU FATRAFOL 810 (810/V, 810 AA, 810/V AA) to folia dachowa na bazie PVC-P wzmocniona siatką poliestrową. Folia jest odporna na działanie promieniowania UV i może być narażona na bezpośrednie działanie czynników atmosferycznych. FATRAFOL 810 (810 AA) jest produkowana metodą walcowania i laminowania, FATRAFOL 810/V (810/V AA) metodą ekstruzji wielokrotnej. Wariant produkcyjny FATRAFOL 810 AA (810/V AA) posiada zwiększoną odporność ogniową. O ile nie podano inaczej, wszystkie warianty produkcyjne opisano w dalszej części jako FATRAFOL 810. ZASTOSOWANIE Do systemów mocowania mechanicznego z hydroizolacją bezpośrednio wystawioną na działanie warunków atmosferycznych bez warstw ochronnych i użytkowych: mocowanych punktowo i liniowo przy pomocy powlekanych blach profilowanych klejonych do krążków mocujących Zastosowanie do dachów obciążonych możliwe tylko w wyjątkowych przypadkach, takich jak np.: prowadzenie prac etapowych, w których realizacja warstw ochronnych (użytkowych) zostaje odłożona na później. Folia pocięta w paski: szerokość 160 mm do osłonięcia kotew przy odpowiednim mocowaniu punktowym folii szerokość 215 mm do łączenia i mocowania folii FATRAFOL 814 do podłoża szerokość 650 mm, 1000 mm oraz 1025 mm do intensywnego mocowania w strefach krawędziowych i strefach naroży dachów WYKONANIE Folie na budowie mogą być układane wyłącznie przez wyspecjalizowane do tego firmy specjalistyczne. Folie należy wykonywać, kierując się zasadami ustalonymi i opisanymi w niniejszej instrukcji. Folia musi być w odpowiedni sposób przymocowana do stabilnej części przegrody dachowej. Sposób mocowania należy dobrać odpowiednio do konkretnej sytuacji, zapewniając unieruchomienie folii w stosunku do zmian wymiarów i ssania wiatru. Pasy można łączyć ze sobą przy użyciu ręcznych lub automatycznych urządzeń do zgrzewania lub zgrzewarek z klinem grzewczym (zgrzew jednolity). Podczas wykonywania prac temperatura powietrza otoczenia i warstwy podkładowej nie powinna spaść poniżej -5 C.

25 Hydroizolacja dachów FATRAFOL-S strona 25 INFORMACJE O PRODUKCIE Wymiary i podstawowe dane dot. opakowania Grubość Masa Masa Ilość na Masa Szerokość powierzchniowa*) Nawój na rolce **) rolki *) palecie palety *) [mm] [mm] [kg/m 2 ] [m] [m 2 ] [kg] rolka [m 2 ] [kg] FATRAFOL 810 1, , , , , , , , , , , ,54 15, FATRAFOL 810/V , , , , , , , , , , , , ,28 16, , , , , , , , , , FATRAFOL 810 AA 1, , FATRAFOL 810/V AA 1, , *) wartości informacyjne **) inne długości nawojów tylko na podstawie uzgodnień między producentem a odbiorcą Wygląd i kolorystyka folia gładka o matowej powierzchni z delikatną fakturą osnowy zbrojącej strona górna - kolor standardowy jasnoszary RAL a także w kolorach przedstawionych w tabeli mm od krawędzi folia oznakowana nadrukiem ułatwiającym zachowanie właściwych zakładów pasów i ewentualne rozmieszczenie elementów mocujących strona dolna - szary - biały w przypadku białej folii

26 strona 26 FATRAFOL-S Hydroizolacja dachów Faktura Kolor górnej strony folii FATRAFOL 810 Odcień koloru Zastosowanie do poszczególnych wariantów wzornik kolorów wzornik kolorów Fatra RAL *) /V 810 AA 810/V AA jasnoszary ciemnoszary czerwony niebieski biały zielony 7060B 6000 miedziano-brązowy szarobiały *) odcień wg wzornika kolorów RAL w przypadku niektórych kolorów może nieznacznie odbiegać od rzeczywistości, jednak nie więcej niż o 3 stopnie skali szarości wg ČSN EN A02 Parametry techniczne wartości gwarantowane FATRAFOL 810, FATRAFOL 810 AA Wartości gwarantowane dla poszczególnych grubości Właściwość Norma badań produktu 1,20 mm 1,50 mm 2,00 mm Wytrzymałość na rozciąganie 1000/950 N/ /950 N/ /950 N/50 EN P/N mm mm mm metoda A Ciągliwość 15 % Wodoszczelność (400 kpa) EN 1928/B spełnia wymagania Reakcja na ogień EN klasa E Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t1), B ROOF (t3), C ROOF (t4) Wytrzymałości złączy na oddzieranie EN N/50 mm 260 N/50 mm 260 N/50 mm Wytrzymałość złączy na ścinanie P/N EN /850 N/50 mm 900/850 N/50 mm 900/850 N/50 mm Odporność na uderzenie EN 12691/A spełnia 1000 mm spełnia 1250 mm spełnia 1250 mm EN 12691/B spełnia 2000 mm spełnia 2000 mm spełnia 2000 mm Odporność na obciążenie EN 12730/B spełnia 20 kg statyczne Wytrzymałość na rozdzieranie EN N Stabilność wymiarów EN maks. ± 0,3 % Zginanie w niskiej temperaturze EN C Ekspozycja na działanie promieniowania UV, podwyższonej temperatury i wody (5000 godzin) EN 1297 spełnia wymagania, stopień 0 przepuszczalność pary wodnej współczynnik oporu dyfuzyjnego µ EN ± 3000 Równoważna grubość powietrza s d 25,2 m 31,5 m 42 m Współczynnik przewodzenia ciepła λ EN ,141 W/(m.K) P wzdłuż, N w poprzek

27 Hydroizolacja dachów FATRAFOL-S strona 27 FATRAFOL 810/V, FATRAFOL 810/V AA Wartości gwarantowane dla poszczególnych grubości Właściwość Norma badań produktu 1,20 mm 1,50-1,80-2,00 mm 2,40 mm Wytrzymałość na rozciąganie 1000/1000 N/ /1100 N/ /1200 N/50 EN P/N mm mm mm metoda A Ciągliwość P/N 15/20 % Wodoszczelność (400 kpa) EN 1928/B spełnia wymagania Reakcja na ogień EN klasa E Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t1), B ROOF (t2), B ROOF (t3) Wytrzymałości złączy na oddzieranie EN N/50 mm 260 N/50 mm 260 N/50 mm Wytrzymałość złączy na ścinanie P/N EN N/50 mm 1000 N/50 mm 1100 N/50 mm Odporność na uderzenie EN 12691/A spełnia 1000 mm spełnia 1250 mm spełnia 1750 mm EN 12691/B spełnia 2000 mm spełnia 2000 mm spełnia 2000 mm Odporność na obciążenie statyczne EN 12730/B spełnia 20 kg Wytrzymałość na rozdzieranie EN /220 N 200/220 N 250/270 N P/N Stabilność wymiarów EN maks. ± 0,3 % Zginanie w niskiej temperaturze EN C Ekspozycja na działanie promieniowania UV, podwyższonej temperatury i wody (5000 godzin) EN 1297 spełnia wymagania, stopień 0 przepuszczalność pary wodnej współczynnik oporu dyfuzyjnego µ EN ± 3000 Równoważna grubość powietrza s d 25,2 m 31,5-37,8-42 m 50,4 m Współczynnik przewodzenia ciepła λ EN ,141 W/(m.K) Odporność na przerastanie korzeniem pren 13948, FLL spełnia wymagania wskaźnik SRI ASTM E (dotyczy tylko koloru białego RAL 9010) P wzdłuż, N w poprzek ZWIĄZANA DOKUMENTACJA TECHNICZNA Karta techniczna TL , Folia hydroizolacyjna FATRAFOL 810, wydana przez Fatra, a. s., Napajedla Certyfikat systemu kontroli produkcji nr 1390-CPD-0026/06/Z wydany przez CSI, a. s., Praha, oddział Zlín dla folii hydroizolacyjnej FATRAFOL 810 wg EN 13956:2006 Certyfikat systemu kontroli produkcji nr 1390-CPD-0033/06/Z wydany przez CSI, a. s., Praha, oddział Zlín dla folii hydroizolacyjnej FATRAFOL 810/V wg EN 13956:2006 Europejska aprobata techniczna ETA-12/ FATRAFOL-S, Systemy mocowanych mechanicznie elastycznych hydroizolacyjnych powłok dachowych Ważność dokumentacji: W celu zastosowania folii w konkretnym projekcie należy skorzystać z aktualnej dokumentacji do produktu (Karta techniczna, Deklaracja zgodności, Zaświadczenie, Certyfikat itp.), która jest dostępna pod adresem internetowym

28 strona 28 FATRAFOL-S Hydroizolacja dachów

29 Hydroizolacja dachów FATRAFOL-S strona Folia hydroizolacyjna FATRAFOL 814 OPIS PRODUKTU FATRAFOL 814 to folia dachowa na bazie plastyfikowanego polichlorku winylu (PVC-P) ze zintegrowanym welonem szklanym. Górna strona folii posiada specjalną fakturę antypoślizgową. Folia jest odporna na działanie promieniowania UV i może być narażona na bezpośrednie działanie czynników atmosferycznych. ZASTOSOWANIE Warstwa hydroizolacyjna do ruchu pieszego: tarasów i balkonów otwartych w domach mieszkalnych chodników do ruchu pieszego na dachach płaskich izolowanych przy pomocy folii PVC-P FATRAFOL Zgodnie z normą ČSN folia FATRAFOL 814 spełnia wymagania dotyczące zachowania minimalnej wartości współczynnika tarcia ślizgowego w suchych i mokrych warunkach wynoszącego 0,5. Można ją więc bez ograniczeń stosować na powierzchniach przeznaczonych do ogólnodostępnego ruchu pieszego. WYKONANIE Folie na budowie mogą być układane wyłącznie przez wyspecjalizowane do tego firmy specjalistyczne. Folie stosowane są z reguły tylko na powierzchniach poziomych, podczas realizacji należy kierować się zasadami ustalonymi i opisanymi w niniejszej instrukcji. Odpowiednia płaskość podłoża oraz jego spadek powinny zapewnić brak tworzenia się kałuży wody. W przypadku nachylenia powyżej 3 % kałuże zazwyczaj już nie występują. Folię układa się zazwyczaj na styk, krawędzie pasów należy złączyć wodoszczelnie metodą zgrzewania gorącym powietrzem do paska folii pomocniczej przymocowanej do stabilnej części podłoża przy pomocy specjalnych elementów mocujących. Sposób mocowania należy dobrać odpowiednio do konkretnej sytuacji, zapewniając unieruchomienie folii w stosunku do zmian wymiarów i ssania wiatru. Na ścianie lub krawędzi dachu folię należy zakończyć, zgrzewając ją z profilami z blachy powlekanej. Do wykończenia złożonych szczegółów, przejść, słupków barierek itp. zaleca się stosowanie folii homogenicznej FATRAFOL 804. W przypadku zastosowania folii jako chodnika do ruchu pieszego, pasy należy zgrzewać gorącym powietrzem do poprzednio ułożonej wodoszczelnej powłoki hydroizolacyjnej dachu wykonanego z folii FATRAFOL. Podczas wykonywania prac temperatura powietrza otoczenia i warstwy podkładowej nie powinna spaść poniżej 0 C.

30 strona 30 FATRAFOL-S Hydroizolacja dachów INFORMACJE O PRODUKCIE Wymiary i podstawowe dane dot. opakowania Grubość Masa Masa Ilość na Masa Szerokość powierzchniowa*) Nawój na rolce **) rolki *) palecie palety *) [mm] [mm] [kg/m 2 ] [m] [m 2 ] [kg] rolka [m 2 ] [kg] 2, , *) wartości informacyjne **) W rekompensacie za uszkodzony początek nawoju z wgnieceniami każda rolka zawiera dodatek 1,5 m folii (1,5 m 2 ) w stosunku do wartości znamionowej, tzn. nawój zawiera 13,5 m (13,5 m 2 ) na rolce. Wygląd i kolorystyka strona górna - w kolorach przedstawionych w tabeli strona dolna - czarny folia fakturowana o błyszczącej powierzchni profilowanej Faktura Odcień koloru Kolor górnej strony folii wzornik kolorów wzornik kolorów FATRAFOL 814 Fatra RAL *) jasnoszary ciemnoszary zielony 7060B 6000 miedziano-brązowy *) odcień wg wzornika kolorów RAL w przypadku niektórych kolorów może nieznacznie odbiegać od rzeczywistości, jednak nie więcej niż o 3 stopnie skali szarości wg ČSN EN A02 Parametry techniczne wartości gwarantowane Właściwość Norma badań Wartości gwarantowane Wytrzymałość na rozciąganie EN MPa Ciągliwość metoda B 150 % Wodoszczelność EN 1928/B spełnia wymagania Reakcja na ogień EN klasa E Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t1) Wytrzymałości złączy na oddzieranie EN N/50 mm Wytrzymałość złączy na ścinanie EN N/50 mm Odporność na uderzenie EN 12691/A spełnia 1750 mm EN 12691/B spełnia 2000 mm Odporność na obciążenie statyczne EN 12730/B spełnia 20 kg Wytrzymałość na rozdzieranie EN N Stabilność wymiarów EN maks. ± 0,2 % Zginanie w niskiej temperaturze EN C Ekspozycja na działanie promieniowania UV, podwyższonej spełnia wymagania, stopień EN 1297 temperatury i wody (5000 godzin) 0 przepuszczalność pary wodnej - współczynnik oporu dyfuzyjnego µ EN ± 2500 Równoważna grubość powietrza s d 26,3 m Współczynnik przewodzenia ciepła λ EN ,145 W/(m.K) Współczynnik tarcia ślizgowego w suchych i mokrych warunkach ČSN min. 0,6 ZWIĄZANA DOKUMENTACJA TECHNICZNA Karta techniczna TL , Folia hydroizolacyjna FATRAFOL 814, wydana przez Fatra, a. s., Napajedla

31 Hydroizolacja dachów FATRAFOL-S strona 31 Certyfikat systemu kontroli produkcji nr 1390-CPD-0028/07/Z wydany przez CSI, a.s., Praha, oddział Zlín dla folii hydroizolacyjnych FATRAFOL 804, FATRAFOL 807, FATRAFOL 814 według EN 13956:2006 Ważność dokumentacji: W celu zastosowania folii w konkretnym projekcie należy skorzystać z aktualnej dokumentacji do produktu (Karta techniczna, Deklaracja zgodności, Zaświadczenie, Certyfikat itp.), która jest dostępna pod adresem internetowym

32 strona 32 FATRAFOL-S Hydroizolacja dachów Folia hydroizolacyjna FATRAFOL 818/V OPIS PRODUKTU FATRAFOL 818/V (818/V-UV) to folia dachowa na bazie PVC-P ze zintegrowanym welonem szklanym. Folia jest produkowana metodą ekstruzji wielokrotnej. Wariant 818/V-UV jest poddany stabilizacji na działanie promieniowania UV. ZASTOSOWANIE Do wykonywania jednowarstwowych pokryć powłokowych stropodachów: obciążonych warstwą żwiru z warstwą użytkową - płytkami na podkładkach lub nawierzchnią dla ruchu kołowego z warstwą wegetacyjną FATRAFOL 818/V (818/V-UV) nie nadaje się do mocowanych mechanicznie pokryć powłokowych bez warstwy dociskowej. FATRAFOL 818/V nie jest odporny na długotrwałe działanie promieniowania UV, warstwa balastowa powinna zatem trwale chronić folię przed bezpośrednim działaniem warunków atmosferycznych. Do wykończenia odcinków, na których folia będzie wystawiona na działanie warunków atmosferycznych, należy stosować folię FATRAFOL 818/V-UV lub FATRAFOL 810. FATRAFOL 818/V-UV jest odporny na długotrwałe działanie promieniowania UV, folia jest więc przeznaczona przede wszystkim do zastosowań, w których na całej powierzchni dachu nie można zapewnić ochrony przed bezpośrednim działaniem warunków atmosferycznych, np. w przypadku płytek na podkładkach. FATRAFOL 818/V-UV można wykorzystać również do wykończenia attyk. Do wykończenia przejść i innych złożonych szczegółów, wystających z połaci dachowej zaleca się stosowanie folii do detali FATRAFOL 804. WYKONANIE Folie na budowie mogą być układane wyłącznie przez wyspecjalizowane do tego firmy specjalistyczne. Folie należy wykonywać, kierując się zasadami ustalonymi i opisanymi w niniejszej instrukcji. Hydroizolacja przegrody dachowej w strefie wewnętrznej należy układać luźno, bez mocowania do podłoża, pasy należy łączyć na zakład o szerokości minimum 50 mm. Po obwodzie dachu, w miejscu nagłych zmian nachylenia i występowania szczegółów, folię należy przymocować do konstrukcji nośnej przy pomocy kształtowników z blachy powlekanej. Pasy można łączyć ze sobą przy użyciu ręcznych lub automatycznych urządzeń do zgrzewania lub zgrzewarek z klinem grzewczym (zgrzew jednolity). Podczas wykonywania prac temperatura powietrza otoczenia i warstwy podkładowej nie powinna spaść poniżej -5 C. INFORMACJE O PRODUKCIE

33 Hydroizolacja dachów FATRAFOL-S strona 33 Wymiary i podstawowe dane dot. opakowania Grubość Masa Masa Ilość na Masa Szerokość powierzchniowa*) Nawój na rolce rolki *) palecie palety *) [mm] [mm] [kg/m 2 ] [m] [m 2 ] [kg] rolka [m 2 ] [kg] 1, , , ,30 16,5 33, , , , , , *) wartości informacyjne Wygląd i kolorystyka folia gładka o matowej powierzchni strona górna - folia 818/V - szarozielony - folia 818/V-UV - w kolorach przedstawionych w tabeli mm od krawędzi folia oznakowana nadrukiem danych identyfikacyjnych strona dolna - folia 818/V - szarozielony - folia 818/V-UV - szary Faktura Odcień koloru Zastosowanie do poszczególnych Kolor górnej strony folii wariantów FATRAFOL 818 wzornik kolorów wzornik kolorów 818/V 818/V-UV Fatra RAL *) szarozielony 7646B 7033 jasnoszary *) odcień wg wzornika kolorów RAL w przypadku niektórych kolorów może nieznacznie odbiegać od rzeczywistości, jednak nie więcej niż o 3 stopnie skali szarości wg ČSN EN A02 Parametry techniczne wartości gwarantowane Właściwość Norma badań Wartości gwarantowane dla poszczególnych grubości produktu 1,50 mm 1,80 mm 2,00 mm Wytrzymałość na rozciąganie EN MPa Ciągliwość metoda B 200 % Wodoszczelność EN 1928/B spełnia wymagania Reakcja na ogień EN klasa E Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t1) Wytrzymałości złączy na oddzieranie EN N/50 mm 250 N/50 mm 250 N/50 mm Wytrzymałość złączy na ścinanie EN N/50 mm 800 N/50 mm 800 N/50 mm Odporność na uderzenie EN 12691/A spełnia 1250 mm spełnia 1500 mm spełnia 1500 mm EN 12691/B spełnia 2000 mm spełnia 2000 mm spełnia 2000 mm

34 strona 34 FATRAFOL-S Hydroizolacja dachów Odporność na obciążenie statyczne EN 12730/B spełnia 20 kg Wytrzymałość na rozdzieranie EN N 150 N 150 N Stabilność wymiarów EN maks. ± 0,1 % Zginanie w niskiej temperaturze EN C Ekspozycja na działanie promieniowania UV, podwyższonej EN 1297 spełnia wymagania, stopień 0 temperatury i wody (5000 godzin) przepuszczalność pary wodnej - współczynnik oporu dyfuzyjnego µ EN ± 4000 Równoważna grubość powietrza s d 30 m 36 m 40 m Współczynnik przewodzenia ciepła λ EN ,145 W/(m.K) Odporność na przerastanie korzeniem pren 13948, FLL spełnia wymagania ZWIĄZANA DOKUMENTACJA TECHNICZNA Karta techniczna TL , Folia hydroizolacyjna FATRAFOL 818, wydana przez Fatra, a. s., Napajedla Certyfikat systemu kontroli produkcji nr1390-cpd-0140/09/z wydany przez CSI, a. s., Praha, oddział Zlín dla folii hydroizolacyjnej FATRAFOL 818/V według EN 13956:2006 Ważność dokumentacji: W celu zastosowania folii w konkretnym projekcie należy skorzystać z aktualnej dokumentacji do produktu (Karta techniczna, Deklaracja zgodności, Zaświadczenie, Certyfikat itp.), która jest dostępna pod adresem internetowym

35 Hydroizolacja dachów FATRAFOL-S strona Folia hydroizolacyjna EKOPLAN 819/V OPIS PRODUKTU EKOPLAN 819/V to folia dachowa na bazie PVC-P wzmocniona siatką poliestrową. Folia jest odporna na działanie promieniowania UV i może być narażona na bezpośrednie działanie czynników atmosferycznych. Folia EKOPLAN 819/V jest produkowana metodą ekstruzji wielokrotnej. ZASTOSOWANIE Do wykonywania doraźnych jednowarstwowych pokryć powłokowych stropodachów, mocowanych mechanicznie do podłoża, bez warstwy balastowej. WYKONANIE Folie na budowie mogą być układane wyłącznie przez wyspecjalizowane do tego firmy specjalistyczne. Folie należy wykonywać, kierując się zasadami ustalonymi i opisanymi w niniejszej instrukcji. Folia musi być w odpowiedni sposób przymocowana do stabilnej części przegrody dachowej. Sposób mocowania należy dobrać odpowiednio do konkretnej sytuacji, zapewniając unieruchomienie folii w stosunku do zmian wymiarów i ssania wiatru. Pasy można łączyć ze sobą przy użyciu ręcznych lub automatycznych urządzeń do zgrzewania lub zgrzewarek z klinem grzewczym (zgrzew jednolity). Podczas wykonywania prac temperatura powietrza otoczenia i warstwy podkładowej nie powinna spaść poniżej 0 C. INFORMACJE O PRODUKCIE Wymiary i podstawowe dane dot. opakowania Grubość Masa Masa Ilość na Masa Szerokość powierzchniowa*) Nawój na rolce rolki *) palecie palety *) [mm] [mm] [kg/m 2 ] [m] [m 2 ] [kg] rolka [m 2 ] [kg] , , , , , ,31 16, , *) wartości informacyjne Wygląd i kolorystyka folia gładka o matowej powierzchni z delikatną fakturą osnowy zbrojącej strona górna - kolor standardowy - jasnoszary RAL a także w kolorach przedstawionych w tabeli mm od krawędzi folia oznakowana nadrukiem ułatwiającym zachowanie właściwych zakładów pasów i ewentualne rozmieszczenie elementów mocujących strona dolna - czarny

36 strona 36 FATRAFOL-S Hydroizolacja dachów Faktura Odcień koloru Kolor górnej strony folii wzornik kolorów wzornik kolorów EKOPLAN 819/V Fatra RAL *) jasnoszary ciemnoszary czerwony niebieski zielony 7060B 6000 szarobiały *) odcień wg wzornika kolorów RAL w przypadku niektórych kolorów może nieznacznie odbiegać od rzeczywistości, jednak nie więcej niż o 3 stopnie skali szarości wg ČSN EN A02 Parametry techniczne wartości gwarantowane Właściwość Norma badań Wartości gwarantowane Wytrzymałość na rozciąganie EN N/50 mm Ciągliwość metoda A 15 % Wodoszczelność EN 1928/B spełnia wymagania Reakcja na ogień EN klasa E Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t1) Wytrzymałości złączy na oddzieranie EN N/50 mm Wytrzymałość złączy na ścinanie EN N/50 mm Odporność na uderzenie EN 12691/A spełnia 1000 mm EN 12691/B spełnia 1500 mm Odporność na obciążenie statyczne EN 12730/B spełnia 20 kg Wytrzymałość na rozdzieranie P/N EN /220 N Stabilność wymiarów EN maks. ± 0,5 % Zginanie w niskiej temperaturze EN C Ekspozycja na działanie promieniowania UV, podwyższonej spełnia wymagania, EN 1297 temperatury i wody (5000 godzin) stopień 0 przepuszczalność pary wodnej - współczynnik oporu dyfuzyjnego µ EN ± 5000 Równoważna grubość powietrza s d (grubość 1,2/1,5/1,8 mm) 18/23/27 m P wzdłuż, N - w poprzek ZWIĄZANA DOKUMENTACJA TECHNICZNA Karta techniczna TL , Folia hydroizolacyjna EKOPLAN 819, wydana przez Fatra, a. s., Napajedla Certyfikat systemu kontroli produkcji nr 1390-CPD-0161/11/Z wydany przez CSI, a. s., Praha, oddział Zlín dla folii hydroizolacyjnej EKOPLAN 819/V, według EN 13956:2006/AC:2006 Ważność dokumentacji: W celu zastosowania folii w konkretnym projekcie należy skorzystać z aktualnej dokumentacji do produktu (Karta techniczna, Deklaracja zgodności, Zaświadczenie, Certyfikat itp.), która jest dostępna pod adresem internetowym

37 Hydroizolacja dachów FATRAFOL-S strona Folia hydroizolacyjna FATRAFOL 804 OPIS PRODUKTU FATRAFOL 804 (804 AA) to niezbrojona folia dachowa na bazie plastyfikowanego polichlorku winylu (PVC-P). Folia jest odporna na działanie promieniowania UV i może być narażona na bezpośrednie działanie czynników atmosferycznych. Wariant produkcyjny FATRAFOL 804 AA posiada zwiększoną odporność ogniową. Obydwa warianty produkcyjne w dalszej części opisano jako FATRAFOL 804. ZASTOSOWANIE Tylko jako uzupełnienie do zbrojonych folii dachowych FATRAFOL: do wykończenia szczegółów i złożonych elementów dachów izolowanych przy pomocy folii FATRAFOL do poprzecznego łączenia pasów folii FATRAFOL 807 (807/V) Folia nie nadaje się do zastosowania jako pokrycie powłokowe, mocowane mechanicznie na całej powierzchni dachu. Zaleca się stosowanie folii, której grubość wg tabeli jest większa od grubości samej hydroizolacji. WYKONANIE Folie na budowie mogą być układane wyłącznie przez wyspecjalizowane do tego firmy specjalistyczne. Folie należy wykonywać, kierując się zasadami ustalonymi i opisanymi w niniejszej instrukcji. Pasy należy łączyć ze sobą metodą zgrzewania gorącym powietrzem przy użyciu ręcznych urządzeń do zgrzewania. Pasy należy standardowo łączyć na zakład wynoszący 50 mm, z zachowaniem szerokości połączenia homogenicznego min. 30 mm. Podczas wykańczana szczegółów przestrzennych (np. przejścia przez dach o nietypowych kształtach i wymiarach) nie zawsze można zachować powyższe minimalne zakłady folii i szerokości połączeń zgrzewanych. Podczas wykonywania prac temperatura powietrza otoczenia i warstwy podkładowej nie powinna spaść poniżej -5 C. INFORMACJE O PRODUKCIE Wymiary i podstawowe dane dot. opakowania Grubość Masa Masa Ilość na Masa Szerokość powierzchniowa*) Nawój na rolce rolki *) palecie palety *) [mm] [mm] [kg/m 2 ] [m] [m 2 ] [kg] rolka [m 2 ] [kg] 1, , , , , , , , , ,4 340 *) wartości informacyjne

38 strona 38 FATRAFOL-S Hydroizolacja dachów Wygląd i kolorystyka folia gładka o matowej powierzchni strona górna - kolor standardowy - jasnoszary RAL a także w kolorach przedstawionych w tabeli mm od krawędzi folia oznakowana nadrukiem danych identyfikacyjnych strona dolna - szary - w przypadku białej folii biały UWAGA: zachować poprawność układania ze względu na stabilizację górnej warstwy na promieniowanie UV! Faktura Odcień koloru Kolor górnej strony folii wzornik kolorów wzornik kolorów FATRAFOL 804 Fatra RAL *) jasnoszary ciemnoszary czerwony niebieski biały zielony 7060B 6000 miedziano-brązowy szarobiały *) odcień wg wzornika kolorów RAL w przypadku niektórych kolorów może nieznacznie odbiegać od rzeczywistości, jednak nie więcej niż o 3 stopnie skali szarości wg ČSN EN A02 Parametry techniczne wartości gwarantowane Właściwość Norma badań Wartości gwarantowane dla poszczególnych grubości produktu 1,50 mm 1,80 mm 2,00 mm Wytrzymałość na rozciąganie EN MPa Ciągliwość metoda B 220 % Wodoszczelność EN 1928/B spełnia wymagania Reakcja na ogień EN klasa E Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t1) Wytrzymałości złączy na oddzieranie EN N/50 mm 250 N/50 mm 250 N/50 mm Wytrzymałość złączy na ścinanie EN N/50 mm 850 N/50 mm 960 N/50 mm Odporność na uderzenie EN 12691/A spełnia 1000 mm spełnia 1000 mm spełnia 1000 mm EN 12691/B spełnia 2000 mm spełnia 2000 mm spełnia 2000 mm Odporność na obciążenie EN 12730/B spełnia 20 kg spełnia 20 kg spełnia 20 kg statyczne Wytrzymałość na rozdzieranie EN N 115 N 130 N Stabilność wymiarów EN maks. ± 2 % Zginanie w niskiej temperaturze EN C Ekspozycja na działanie promieniowania UV, podwyższonej temperatury i wody (5000 godzin) EN 1297 spełnia wymagania, stopień 0 przepuszczalność pary wodnej - współczynnik oporu dyfuzyjnego µ EN ± 3000 Równoważna grubość powietrza s d 24,5 m 29,3 m 32,6 m Współczynnik przewodzenia ciepła λ EN ,145 W/(m.K) ZWIĄZANA DOKUMENTACJA TECHNICZNA

39 Hydroizolacja dachów FATRAFOL-S strona 39 Karta techniczna TL , Folia hydroizolacyjna FATRAFOL 804, wydana przez Fatra, a. s., Napajedla Certyfikat systemu kontroli produkcji nr 1390-CPD-0028/07/Z wydany przez CSI, a.s., Praha, oddział Zlín dla folii hydroizolacyjnych FATRAFOL 804, FATRAFOL 807, FATRAFOL 814 według EN 13956:2006 Ważność dokumentacji: W celu zastosowania folii w konkretnym projekcie należy skorzystać z aktualnej dokumentacji do produktu (Karta techniczna, Deklaracja zgodności, Zaświadczenie, Certyfikat itp.), która jest dostępna pod adresem internetowym

40 strona 40 FATRAFOL-S Hydroizolacja dachów Folia hydroizolacyjna z TPO Folia hydroizolacyjna FATRAFOL P 916 OPIS PRODUKTU FATRAFOL P 916 to hydroizolacyjna folia dachowa na bazie poliolefin termoplastycznych (TPO) wzmocniona siatką PES. Folia jest produkowana metodą wytłaczania. Folia jest odporna na działanie promieniowania UV i może być narażona na bezpośrednie działanie czynników atmosferycznych, jest odporna na standardowe środki chemiczne i dobrze znosi kontakt z asfaltem i polistyrenem. ZASTOSOWANIE Do wykonywania jednowarstwowych pokryć powłokowych stropodachów, mocowanych mechanicznie do podłoża, bez warstwy balastowej. WYKONANIE Folie na budowie mogą być układane wyłącznie przez wyspecjalizowane do tego firmy specjalistyczne. FATRAFOL P 916 należy stosować, kierując się zasadami ustalonymi i opisanymi w niniejszej instrukcji. Sposób mocowania należy dobrać odpowiednio do konkretnej sytuacji, zapewniając unieruchomienie folii w stosunku do zmian wymiarów i ssania wiatru. Folie można łączyć ze sobą metodą zgrzewania gorącym powietrzem lub gorącym klinem, przy pomocy urządzeń umożliwiających płynną regulację temperatury. Temperaturę i prędkość zgrzewania należy dobrać w oparciu o próby wykonane bezpośrednio w warunkach konkretnej budowy! Wykonanie idealnego połączenia folii nie wymaga stosowania rozpuszczalników. Do wykończenia skomplikowanych szczegółów służy uzupełniająca folia homogeniczna FATRAFOL P 918/H. Podczas wykonywania prac temperatura powietrza otoczenia i warstwy podkładowej nie powinna spaść poniżej -10 C. INFORMACJE O PRODUKCIE Wymiary i podstawowe dane dot. opakowania Masa Masa Ilość na Masa Grubość Szerokość powierzchniowa*) Nawój na rolce rolki *) palecie palety *) [mm] [mm] [kg/m 2 ] [m] [m 2 ] [kg] rolka [m 2 ] [kg] ,50 1, *) wartości informacyjne

41 Hydroizolacja dachów FATRAFOL-S strona 41 Wygląd i kolorystyka folia gładka o matowej powierzchni strona górna - szarobiały wg RAL 7035 strona dolna - szary wg RAL 7037 Faktura Odcień koloru Kolor górnej strony folii wzornik kolorów wzornik kolorów FATRAFOL P 916 Fatra RAL szarobiały Parametry techniczne wartości gwarantowane Właściwość Norma badań Wartości gwarantowane Wytrzymałość na rozciąganie EN N/50 mm Ciągliwość metoda A 15 % Wodoszczelność EN 1928/B spełnia wymagania Reakcja na ogień EN klasa E Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t1) Wytrzymałości złączy na oddzieranie EN N/50 mm Wytrzymałość złączy na ścinanie EN N/50 mm Odporność na uderzenie EN 12691/A spełnia 1250 mm EN 12691/B spełnia 1500 mm Odporność na obciążenie statyczne EN 12730/B spełnia 20 kg Wytrzymałość na rozdzieranie EN N Stabilność wymiarów EN maks. ± 1,5 % Zginanie w niskiej temperaturze EN C Ekspozycja na działanie promieniowania UV, podwyższonej spełnia wymagania, stopień EN 1297 temperatury i wody (5000 godzin) 0 przepuszczalność pary wodnej - współczynnik oporu dyfuzyjnego µ EN ± Równoważna grubość powietrza s d 135 m ZWIĄZANA DOKUMENTACJA TECHNICZNA Karta techniczna TL , Folia hydroizolacyjna FATRAFOL P 916, wydana przez Fatra, a. s., Napajedla Certyfikat systemu kontroli produkcji nr 1390-CPD-0013/11/Z wydany przez CSI, a. s., Praha, oddział Zlín dla folii hydroizolacyjnej FATRAFOL P 916, według EN 13956:2006/AC:2006 Ważność dokumentacji: W celu zastosowania folii w konkretnym projekcie należy skorzystać z aktualnej dokumentacji do produktu (Karta techniczna, Deklaracja zgodności, Zaświadczenie, Certyfikat itp.), która jest dostępna pod adresem internetowym

42 strona 42 FATRAFOL-S Hydroizolacja dachów Folia hydroizolacyjna FATRAFOL P 918 OPIS PRODUKTU FATRAFOL P 918 to hydroizolacyjna folia dachowa na bazie poliolefin termoplastycznych (TPO) ze zintegrowanym welonem szklanym. Folia jest produkowana metodą ekstruzji wielokrotnej. Folia jest odporna na działanie promieniowania UV i może być narażona na bezpośrednie działanie czynników atmosferycznych, jest odporna na standardowe środki chemiczne i dobrze znosi kontakt z asfaltem i polistyrenem. ZASTOSOWANIE Do wykonywania jednowarstwowych pokryć powłokowych stropodachów: obciążonych warstwą żwiru z warstwą użytkową - płytkami na podkładkach lub nawierzchnią dla ruchu kołowego z warstwą wegetacyjną mocowanych mechanicznie WYKONANIE Folie na budowie mogą być układane wyłącznie przez wyspecjalizowane do tego firmy specjalistyczne. FATRAFOL P 918 należy stosować, kierując się zasadami ustalonymi i opisanymi w niniejszej instrukcji. Sposób mocowania pokrycia należy dobrać odpowiednio do konkretnej sytuacji, zapewniając unieruchomienie folii w stosunku do zmian wymiarów i ssania wiatru. Folie można łączyć ze sobą metodą zgrzewania gorącym powietrzem lub gorącym klinem przy użyciu urządzeń umożliwiających płynną regulację temperatury. Temperaturę i prędkość zgrzewania należy dobrać w oparciu o próby wykonane bezpośrednio w warunkach konkretnej budowy! Wykonanie idealnego połączenia nie wymaga stosowania żadnych rozpuszczalników w miejscu zgrzewania folii. Do wykończenia skomplikowanych szczegółów służy uzupełniająca folia homogeniczna FATRAFOL P 918/H. Podczas wykonywania prac temperatura powietrza otoczenia i warstwy podkładowej nie powinna spaść poniżej -10 C. INFORMACJE O PRODUKCIE Wymiary i podstawowe dane dot. opakowania Grubość Masa Masa Ilość na Masa Szerokość powierzchniowa*) Nawój na rolce rolki *) palecie palety *) [mm] [mm] [kg/m 2 ] [m] [m 2 ] [kg] rolka [m 2 ] [kg] 1, , , ,80 16,5 33, , , , , , *) wartości informacyjne

43 Hydroizolacja dachów FATRAFOL-S strona 43 Wygląd i kolorystyka folia gładka o matowej powierzchni strona górna - w kolorach przedstawionych w tabeli strona dolna - czarny Faktura Odcień koloru Kolor górnej strony folii wzornik kolorów wzornik kolorów FATRAFOL P 918 Fatra RAL szarobiały szary Parametry techniczne wartości gwarantowane Właściwość Norma badań Wartości gwarantowane dla poszczególnych grubości produktu 1,50 mm 1,80 mm 2,00 mm Wytrzymałość na rozciąganie EN N/50 mm 450 N/50 mm 500 N/50 mm Ciągliwość metoda A 500 % Wodoszczelność EN 1928/B spełnia wymagania Reakcja na ogień EN klasa E Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t1) Wytrzymałości złączy na oddzieranie EN N/50 mm 300 N/50 mm 300 N/50 mm Wytrzymałość złączy na ścinanie EN N/50 mm 450 N/50 mm 500 N/50 mm Odporność na uderzenie EN 12691/A spełnia 800 mm spełnia 800 mm spełnia 1000 mm EN 12691/B spełnia 1000 mm spełnia 1000 mm spełnia 1250 mm Odporność na obciążenie EN 12730/B spełnia 20 kg spełnia 20 kg spełnia 20 kg statyczne Wytrzymałość na rozdzieranie EN N 170 N 200 N Stabilność wymiarów EN maks. ± 0,5 % Zginanie w niskiej temperaturze EN C Ekspozycja na działanie promieniowania UV, podwyższonej temperatury i wody (5000 godzin) EN 1297 spełnia wymagania, stopień 0 przepuszczalność pary wodnej - współczynnik oporu dyfuzyjnego µ EN ± Równoważna grubość powietrza s d 210 m 252 m 280 m ZWIĄZANA DOKUMENTACJA TECHNICZNA Karta techniczna TL , Folia hydroizolacyjna FATRAFOL P 918, wydana przez Fatra, a. s., Napajedla Certyfikat systemu kontroli produkcji nr 1390-CPD-0265/07/Z wydany przez CSI, a. s., Praha, oddział Zlín dla folii hydroizolacyjnej FATRAFOL P 918, według EN 13956:2006 Ważność dokumentacji: W celu zastosowania folii w konkretnym projekcie należy skorzystać z aktualnej dokumentacji do produktu (Karta techniczna, Deklaracja zgodności, Zaświadczenie, Certyfikat itp.), która jest dostępna pod adresem internetowym

44 strona 44 FATRAFOL-S Hydroizolacja dachów Folia hydroizolacyjna FATRAFOL P 918/SG-PV OPIS PRODUKTU FATRAFOL P 918/SG-PV to hydroizolacyjna folia dachowa na bazie poliolefin termoplastycznych ze zintegrowanym zbrojeniem mieszanym z siatki poliestrowej i welonu szklanego. Folia jest produkowana metodą ekstruzji wielokrotnej. Folię cechuje ekstremalnie wysoka wytrzymałość i bardzo dobra stabilność wymiarowa, jest wyjątkowo odporna na bezpośrednie działanie czynników atmosferycznych, w tym promieniowanie UV, a także na standardowe środki chemiczne. Dobrze znosi kontakt z asfaltem i polistyrenem. ZASTOSOWANIE Do wykonania jednowarstwowych pokryć powłokowych stropodachów, gdzie hydroizolacji przegrody dachowej stawiane są najwyższe wymagania w celu zachowania funkcjonalności i długiej żywotności budynku: do izolacji dachów z modułami fotowoltaicznymi w systemie FATRASOL do mocowanego mechanicznie pokrycia bez warstwy balastowej do dachów obciążonych warstwą użytkową lub wegetacyjną WYKONANIE Folie na budowie mogą być układane wyłącznie przez wyspecjalizowane do tego firmy specjalistyczne. FATRAFOL P 918/SG-PV należy stosować, kierując się zasadami ustalonymi i opisanymi w niniejszej instrukcji. Sposób mocowania należy dobrać odpowiednio do konkretnej sytuacji, zapewniając unieruchomienie folii w stosunku do zmian wymiarów i ssania wiatru. W przypadku realizacji przegród dachowych z folią fotowoltaiczną FATRASOL należy przestrzegać wszystkich specyficznych wymagań dotyczących wykonania tych modułów. Ich opis znajduje się w Instrukcji montażu modułów PV FATRASOL. Folie można łączyć ze sobą metodą zgrzewania gorącym powietrzem lub gorącym klinem, przy pomocy urządzeń umożliwiających płynną regulację temperatury. Temperaturę i prędkość zgrzewania należy dobrać w oparciu o próby wykonane bezpośrednio w warunkach konkretnej budowy! Wykonanie idealnego połączenia folii nie wymaga stosowania rozpuszczalników. Do wykończenia skomplikowanych szczegółów służy uzupełniająca folia homogeniczna FATRAFOL P 918/H. Podczas wykonywania prac temperatura powietrza otoczenia i warstwy podkładowej nie powinna spaść poniżej -10 C. INFORMACJE O PRODUKCIE Wymiary i podstawowe dane dot. opakowania

45 Hydroizolacja dachów FATRAFOL-S strona 45 Grubość Szerokość Masa powierzchniowa*) Nawój na rolce Masa rolki *) Ilość na palecie Masa palety *) [mm] [mm] [kg/m 2 ] [m] [m 2 ] [kg] rolka [m 2 ] [kg] 1, , , ,80 16,5 33, , , , , , *) wartości informacyjne Wygląd i kolorystyka folia gładka o matowej powierzchni strona górna - szarobiały wg RAL 7035 strona dolna - szary wg RAL 7037 Faktura Odcień koloru Kolor górnej strony folii wzornik kolorów wzornik kolorów FATRAFOL P 918/SG-PV Fatra RAL szarobiały Parametry techniczne wartości gwarantowane Właściwość Norma badań Wartości gwarantowane dla poszczególnych grubości produktu 1,50 mm 1,80 mm 2,00 mm Wytrzymałość na rozciąganie EN N/50 mm 1100 N/50 mm 1250 N/50 mm Ciągliwość metoda A 15 % 15 % 20 % Wodoszczelność EN 1928/B spełnia wymagania Reakcja na ogień EN klasa E Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t1) Wytrzymałości złączy na oddzieranie EN N/50 mm 300 N/50 mm 300 N/50 mm Wytrzymałość złączy na ścinanie EN N/50 mm 800 N/50 mm 900 N/50 mm Odporność na uderzenie EN 12691/A spełnia 1500 mm spełnia 1500 mm spełnia 2000 mm EN 12691/B spełnia 2000 mm spełnia 2000 mm spełnia 2000 mm Odporność na obciążenie EN 12730/B spełnia 20 kg spełnia 20 kg spełnia 20 kg statyczne Wytrzymałość na rozdzieranie EN N 350 N 400 N Stabilność wymiarów EN maks. ± 0,3 % Zginanie w niskiej temperaturze EN C Ekspozycja na działanie promieniowania UV, podwyższonej temperatury i wody (5000 godzin) EN 1297 spełnia wymagania, stopień 0 przepuszczalność pary wodnej - współczynnik oporu dyfuzyjnego µ EN ± Równoważna grubość powietrza s d 143 m 171 m 190 m ZWIĄZANA DOKUMENTACJA TECHNICZNA Karta techniczna TL , Folia hydroizolacyjna FATRAFOL P 918/SG-PV, wydana przez Fatra, a. s., Napajedla Certyfikat systemu kontroli produkcji nr 1390-CPD-0129/11/Z dla folii hydroizolacyjnej FATRAFOL P 918/SG i FATRAFOL P 918/SG-PV według EN 13956:2006/AC wydany przez CSI, a. s., Praha, oddział Zlín Ważność dokumentacji: W celu zastosowania folii w konkretnym projekcie należy skorzystać z aktualnej dokumentacji do produktu (Karta techniczna, Deklaracja zgodności, Zaświadczenie, Certyfikat itp.), która jest dostępna pod adresem internetowym

46 strona 46 FATRAFOL-S Hydroizolacja dachów Folia hydroizolacyjna FATRAFOL P 918/H OPIS PRODUKTU FATRAFOL P 918/H to homogeniczna folia hydroizolacyjna na bazie poliolefin termoplastycznych (TPO). Folia jest produkowana metodą wytłaczania. Folia jest odporna na działanie promieniowania UV i może być narażona na bezpośrednie działanie czynników atmosferycznych, jest odporna na standardowe środki chemiczne i dobrze znosi kontakt z asfaltem i polistyrenem. ZASTOSOWANIE Tylko jako uzupełnienie zbrojonych folii dachowych TPO FATRAFOL P, przeznaczone do wykończenia szczegółów. Folia nie nadaje się do stosowania na całej powierzchni dachu, do mocowanych mechanicznie lub w inny sposób stabilizowanych pokryć powłokowych. WYKONANIE Folie na budowie mogą być układane wyłącznie przez wyspecjalizowane do tego firmy specjalistyczne. FATRAFOL P 918/H należy stosować, kierując się zasadami ustalonymi i opisanymi w niniejszej instrukcji. Pasy należy standardowo łączyć na zakład wynoszący 50 mm, z zachowaniem szerokości połączenia homogenicznego min. 30 mm. Podczas wykańczana szczegółów przestrzennych (np. przejścia przez dach o nietypowych kształtach i wymiarach) nie zawsze można zachować powyższe minimalne zakłady folii i szerokości połączeń zgrzewanych. Folie można łączyć ze sobą metodą zgrzewania gorącym powietrzem lub gorącym klinem przy użyciu urządzeń umożliwiających płynną regulację temperatury. Temperaturę i prędkość zgrzewania należy dobrać w oparciu o próby wykonane bezpośrednio w warunkach konkretnej budowy! Wykonanie idealnego połączenia nie wymaga stosowania żadnych rozpuszczalników w miejscu zgrzewania folii. Podczas wykonywania prac temperatura powietrza otoczenia i warstwy podkładowej nie powinna spaść poniżej -10 C. INFORMACJE O PRODUKCIE Wymiary i podstawowe dane dot. opakowania Masa Masa Ilość na Masa Grubość Szerokość powierzchniowa*) Nawój na rolce rolki *) palecie palety *) [mm] [mm] [kg/m 2 ] [m] [m 2 ] [kg] rolka [m 2 ] [kg] , , ,00 2, , , *) wartości informacyjne Wygląd i kolorystyka folia gładka o matowej powierzchni w kolorach przedstawionych w tabeli

47 Hydroizolacja dachów FATRAFOL-S strona 47 Faktura Odcień koloru Kolor folii FATRAFOL P 918/H wzornik kolorów Fatra wzornik kolorów RAL szarobiały szary Parametry techniczne wartości gwarantowane Właściwość Norma badań Wartości gwarantowane Wytrzymałość na rozciąganie EN N/50 mm Ciągliwość metoda A 800 % Wodoszczelność EN 1928/B spełnia wymagania Reakcja na ogień EN klasa E Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t1) Wytrzymałości złączy na oddzieranie EN N/50 mm Wytrzymałość złączy na ścinanie EN N/50 mm Odporność na uderzenie EN 12691/A spełnia 1250 mm EN 12691/B spełnia 1750 mm Odporność na obciążenie statyczne EN 12730/B spełnia 20 kg Wytrzymałość na rozdzieranie EN N Stabilność wymiarów EN maks. ± 2 % Zginanie w niskiej temperaturze EN C Ekspozycja na działanie promieniowania UV, podwyższonej spełnia wymagania, stopień EN 1297 temperatury i wody (5000 godzin) 0 przepuszczalność pary wodnej - współczynnik oporu dyfuzyjnego µ EN ± Równoważna grubość powietrza s d 200 m ZWIĄZANA DOKUMENTACJA TECHNICZNA Karta techniczna TL , Folia hydroizolacyjna FATRAFOL P 918/H, wydana przez Fatra, a. s., Napajedla Certyfikat systemu kontroli produkcji nr 1390-CPD-0010/11/Z wydany przez CSI, a. s., Praha, oddział Zlín dla folii hydroizolacyjnej FATRAFOL P 918/H, według EN 13956:2006 Ważność dokumentacji: W celu zastosowania folii w konkretnym projekcie należy skorzystać z aktualnej dokumentacji do produktu (Karta techniczna, Deklaracja zgodności, Zaświadczenie, Certyfikat itp.), która jest dostępna pod adresem internetowym

48 strona 48 FATRAFOL-S Hydroizolacja dachów 2.2 Materiały uzupełniające systemy hydroizolacyjne Uzupełniające materiały hydroizolacyjne to elementy systemu hydroizolacji dachów FATRAFOL-S, których stosowanie pomaga w wykonaniu idealnie uszczelnionej powłoki dachu, wraz z poszczególnymi detalami. Obejmują elementy formowane próżniowo z folii niezbrojonych. Służą do wykończenia detali przestrzennych (Stożek, Krążek falisty), wycinki z folii, elementy odwadniające, urządzenia do wentylacji dachów, profile blach powlekanych oraz masy uszczelniające o wysokiej przyczepności do folii. Wszystkie powyższe materiały (z wyjątkiem uszczelniacza poliuretanowego) są wykonane w oparciu o poszczególne rodzaje folii hydroizolacyjnych produkowane przez FATRA, a.s., Napajedla. Dzięki temu można zagwarantować ich wzajemną zgodność oraz jednolitość materiału w ramach systemu hydroizolacji dachów FATRAFOL- S Elementy uzupełniające do folii PVC-P Kształtka przestrzenna - Stożek Próżniowo formowany element z folii FATRAFOL 804 Producent: FATRA, a. s., Napajedla Dokumentacja: norma zakładowa PND , karta materiału nr /1997 Kolor: w kolorach folii FATRAFOL 804 Wymiary produkcyjne: wysokość 50 mm, średnica 120 mm Pakowanie: w torebce po 40 sztuk, w opakowaniu tekturowym po 400 sztuk Zastosowanie: do wykończenia i uszczelnienia narożników zewnętrznych i wewnętrznych Kształtka przestrzenna - Krążek falisty Próżniowo formowany element z folii FATRAFOL 804 Producent: FATRA, a.s., Napajedla Dokumentacja: norma zakładowa PND , karta materiału nr 2/1997 Kolor: w kolorach folii FATRAFOL 804 Wymiary produkcyjne: wysokość 25 mm, średnica 160 mm Pakowanie: w torebce po 30 sztuk, w opakowaniu tekturowym po 240 sztuk Zastosowanie: do wykończenia i uszczelnienia naroży Kominki wentylacyjne Wywietrzniki z kołnierzem na bazie PVC-P z możliwością zgrzewania z folią poprzez nadmuch gorącego powietrza. Wymiary: wysokość min. 300 mm, średnica otworu ok. 100 mm Zastosowanie: do odprowadzania wilgotności z wbudowanych warstw wszystkich rodzajów dachów. Zaleca się stosowanie 3 szt. na 100 m 2.

49 Hydroizolacja dachów FATRAFOL-S strona Wpusty dachowe Wpusty z kołnierzem na bazie PVC-P z możliwością zgrzewania z folią poprzez nadmuch gorącego powietrza. Wymiary: średnice kielicha 60 mm do 110 mm (co 10 mm), 125 mm, 150 mm Zastosowanie: do wykończenia systemów odprowadzania wody deszczowej. We wbudowanych wpustach należy umieścić kratki do przechwytywania liści lub żwiru Rzygacze i przelewy bezpieczeństwa Kształtki odwadniające ze zintegrowanym kołnierzem na bazie PVC z możliwością zgrzewania z folią poprzez nadmuch gorącego powietrza. Wymiary: okrągłe, średnice kielicha 40 mm, 50 mm, 75 mm, 110 mm, 125 mm czworokątne, wymiary 50x100 mm do 100x300 mm Zastosowanie: do wykonania odprowadzenia wody deszczowej przez pionową ścianę, np. attykę Kształtki przejściowe Elementy o odpowiednich kształtach ze zintegrowanym kołnierzem na bazie PVC-P umożliwiającym zgrzewanie z folią poprzez nadmuch gorącego powietrza. Wymiary: szeroka gama wymiarów stosownie do rodzaju Zastosowanie: do wykonania uszczelnień anten telewizyjnych, przewodów elektrycznych, okrągłych i prostokątnych profili zamkniętych przechodzących przez dach Profil A Novoplast 1871 Profil uzupełniający do folii dachowych FATRAFOL - (rodzaj 1871, nr 2291). Zastosowanie: Do optycznego podziału powierzchni powłokowych pokryć dachowych na mniejsze części, utworzenia imitacji dachu z blachy. Profile należy umieszczać na gotowym pokryciu powłokowym, nie ma funkcji izolacyjnej. Zalety: Skład: podział połaci dachu na części, poprawa odpływu wody opadowej, walory estetyczne plastyfikowany PVC profil wytłaczany, stabilizacja UV Kolor: jasnoszary (2761), ciemnoszary (2003) Wymiary: szerokość 31,5 mm; wysokość 24,5 mm, długość 2,5 m Pakowanie: w kartonach w pełnych długościach Uwaga: Nie można stosować jako płotka przeciwśnieżnego!

50 strona 50 FATRAFOL-S Hydroizolacja dachów Powlekane elementy montażowe Elementy stalowe z powłoką PVC produkowane na zamówienie (np. wspornik listwy żwirowej, podpora klimatyzatorów itp.). Wymiary produkcyjne: dowolne, ograniczone możliwościami urządzenia do powlekania Zastosowanie: do mocowania i wspierania konstrukcji umieszczonych na dachu Kształtka płaska - Łatka Okrągły wycinek z folii hydroizolacyjnej FATRAFOL 804 Producent: FATRA, a. s., Napajedla Dokumentacja: norma zakładowa PND , karta materiału nr 3/1997 Kolor: w kolorach folii FATRAFOL 804 Wymiary produkcyjne: średnica 160 mm Pakowanie: w torebce po 25 sztuk, w opakowaniu tekturowym po 300 sztuk Zastosowanie: do osłonięcia elementów mocujących lub uszkodzonych miejsc powłoki hydroizolacyjnej Kształtka płaska - Krążek mocujący, Kołnierz Wycinek w kształcie pierścienia kołowego z folii hydroizolacyjnej FATRAFOL 804 i FATRAFOL 810 Producent: FATRA, a. s., Napajedla Dokumentacja: norma zakładowa PND , karta materiału nr 4/1997 Kolor: w kolorach folii FATRAFOL 804 Wymiary produkcyjne: średnica zewnętrzna/średnica wewnętrzna Pakowanie: - z folii FATRAFOL /20 mm - z folii FATRAFOL /14 mm w torebkach PE pod 10 sztuk oraz w opakowaniu tekturowym w ilości 140 szt. Zastosowanie: Kołnierz z folii FATRAFOL 804 do wykonania kształtek dla okrągłych przejść przez powłokę hydroizolacyjną Kołnierz z folii FATRAFOL 810 (Krążek mocujący) materiał pomocniczy do mocowania folii FATRAFOL 810 (810/V) w mechanicznie mocowanym systemie klejenia folii na krążkach

51 Hydroizolacja dachów FATRAFOL-S strona Masa zalewowa Z-01 Roztwór PVC i domieszek w rozpuszczalnikach organicznych. Kolor: ciemnoszary, jasnoszary, zielony Pakowanie: puszka o pojemności 0,5 l i 2,5 l Zastosowanie: Do zabezpieczania szczelności zgrzewanych połączeń folii FATRAFOL z PVC-P. Należy nakładać przy pomocy butelki PE z rurką w wieczku. Po nałożeniu zasycha w ciągu 2 godzin. Do ewentualnego rozcieńczania masy zalewowej producent oferuje rozcieńczalnik pod oznaczeniem handlowym L-494. Orientacyjne zużycie w przypadku zabezpieczenia połączeń zgrzewanych na całej powierzchni 1 opakowanie = 300m 2 Ostrzeżenie: Opary są szkodliwe dla zdrowia! Substancja łatwopalna I klasy! Zawartość puszki przed użyciem należy starannie wymieszać! Rozcieńczalnik L-494 Ciecz bezbarwna. Pakowanie: puszki o pojemności 2,5 l Zastosowanie: Do wytwarzania i rozcieńczania mas zalewowych przeznaczonych do zabezpieczania połączeń zgrzewanych folii FATRAFOL z PVC-P. Stosunek poszczególnych składników - 20 % rozdrobnionej folii, 80 % rozcieńczalnika). W wyjątkowych przypadkach można stosować do łączenia folii hydroizolacyjnych z PVC-P na zimno - z zachowaniem specyficznych warunków. Ostrzeżenie: Rozcieńczalnik L-494 zawiera tetrahydrofuran (THF) - lotną, łatwo zapalną, trującą ciecz bezbarwna. Opary są szkodliwe dla zdrowia! Substancja łatwopalna I klasy! Uszczelniacz poliuretanowy Wysoce elastyczna masa poliuretanowa o dużej przyczepności do folii i materiałów budowlanych i długiej żywotności przy narażeniu na bezpośrednie działanie warunków atmosferycznych, w tym promieniowania UV. Pakowanie: - kartusze 310 ml 25 Sh A - torebka 600 ml 40 Sh A - wiaderka 5 kg 15 Sh A Zastosowanie: Do długotrwałego elastycznego uszczelnienia połączeń folii hydroizolacyjnej z metalami, tworzywami sztucznymi i materiałami budowlanymi. Uszczelniane powierzchnie muszą być suche i czyste. Nie rozcieńczać. Nakładać za pomocą pistoletu do uszczelniaczy lub szpachli. Temperatura stosowania: +5 C do +40 C Uszczelniacz polimeryczny Jednoskładnikowa elastyczna hybrydowa masa uszczelniający na bazie MS-polimerów. Posiada wiele zastosowań, utwardza się pod wpływem wilgoci zawartej w powietrzu, tworzy miękkie, elastyczne, wodoodporne połączenie o doskonałej odporności na działanie czynników atmosferycznych i substancji chemicznych. Nie zawiera rozpuszczalników, izocyjanianów, silikonu i cechuje go nieznaczna kurczliwość. Pakowanie: - kartusze - 20 x 290 ml (kolor biały, jasnoszary, czarny) 25 Sh A - torebka - 20 x 600 ml (kolor biały, czarny, ciemnobrązowy, antracytowy, odcienie szarości) 25 Sh A

52 strona 52 FATRAFOL-S Hydroizolacja dachów Zastosowanie: Do uszczelniania i wypełniania przerw przyłączeniowych i dylatacyjnych wewnątrz i na zewnątrz budynków. Uszczelniane powierzchnie muszą być suche i czyste. Temperatura stosowania: +5 C do +40 C Profile z blachy powlekanej FATRANYL Opis produktu: FATRANYL to ocynkowana ogniowo blacha, powleczona dwustronnie ochronną warstwą lakieru i na górnej stronie dodatkowo warstwą plastyfikowanego PVC. O cechach użytkowych blachy powlekanej przesądza przede wszystkim zastosowanie dobrej jakości blachy, przeznaczonej do stosowania w budownictwie oraz skład warstwy PVC, zapewniający wysoką odporność na działanie promieniowania UV oraz odporność na degradację termiczną podczas zgrzewania gorącym powietrzem. Blachy FATRANYL nie wymaga żadnych czynności konserwacyjnych przez cały okres żywotności, nie wymagają też renowacji warstwy PVC. FATRANYL spełnia wymagania normy EN Zastosowanie: Blacha powlekana jest przeznaczona do: liniowego mocowania i wykańczania elementów krawędziowych powłok hydroizolacyjnych na bazie folii PVC-P elementy blacharskie do obróbek blacharskich dachów, tarasów, balkonów, loggii, gzymsów, parapetów itp. Sposób użycia: Obróbka blach FATRANYL (cięcie, gięcie, formowanie itp.) jest podobna do obróbki samej blachy bez warstwy PVC-P, z tą różnicą, że blach tych nie można łączyć metodą lutowania lub spawania. Można je łączyć na styk z zachowaniem przerwy dylatacyjnej lub na zakład z następnym nałożeniem łaty. Blachy powlekane FATRANYL można zgrzewać przy użyciu ręcznych urządzeń do zgrzewania gorącym powietrzem z wszystkimi foliami hydroizolacyjnymi systemu FATRAFOL-S na bazie PVC-P. Wymiary i podstawowe dane dot. opakowania: grubość blachy 0,6 mm, grubość warstwy PVC-P min. 0,6 mm dostępne standardowo w taflach o wymiarach 2 x 1 m profile formowane kształty i wymiary patrz Tabela 5 Wygląd i kolorystyka: standardowo w kolorze jasnoszarym a także w kolorach wg tabeli Faktura Odcień koloru Kolor górnej strony blachy wzornik kolorów wzornik kolorów FATRANYL Fatra RAL *) jasnoszary ciemnoszary czerwony niebieski zielony 7060B 6000 miedziano-brązowy *) odcień wg wzornika kolorów RAL w przypadku niektórych kolorów może nieznacznie odbiegać od rzeczywistości, jednak nie więcej niż o 3 stopnie skali szarości wg ČSN EN A02 Parametry techniczne wartości gwarantowane:

53 Hydroizolacja dachów FATRAFOL-S strona 53 Właściwość Norma badań Wartości gwarantowane Odporność na warunki pogodowe EN ISO spełnia wymagania Przyczepność warstwy PVC do blachy PZN spełnia wymagania Wytrzymałość połączeń zgrzewanych po starzeniu w wodzie i zerwanie poza PZN na powietrzu połączeniem Reakcja na ogień zewnętrzny ENV 1187 B ROOF (t3) Dokumentacja techniczna: Karta techniczna, FATRANYL, wydana przez 3VH Plastics, Uherský Brod Deklaracja zgodności WE według EN 14783:2006 protokół ze wstępnego badania typu nr 1020-CPD , wydany przez TZÚS Praha, oddział Brno

54 strona 54 FATRAFOL-S Hydroizolacja dachów Tabela 5: Podstawowe zalecane kształty i wymiary profili z blachy powlekanej Szerokość Zalecany kształt Typ Nazwa rozwinięcia Zastosowanie i wymiary [mm] [mm] 1 pasek zawijany 71 zakończenie wywinięcia na powierzchnię pionową 2 listwa do naroży wewnętrznych i zewnętrznych 70 mocowanie w wewnętrznych i zewnętrznych krawędziach 3 kapinos szeroki zakończenie deski okapowej oraz attyki 4 wiatrownica 250 boczne zakończenie gzymsu 5 wiatrownica zagięta 330 boczne zakończenie na konstrukcji ściany Kompletna oferta powlekanych blach profilowanych na

55 Hydroizolacja dachów FATRAFOL-S strona Elementy uzupełniające do folii TPO Kształtka przestrzenna - Stożek Próżniowo formowany element z folii FATRAFOL 918/H. Producent: FATRA, a. s., Napajedla Dokumentacja: norma zakładowa PND , karta materiału nr 1/1997 Kolor: w kolorach folii FATRAFOL P 918/H Wymiary produkcyjne: wysokość 50 mm, średnica 120 mm Pakowanie: w torebce po 40 sztuk, w opakowaniu tekturowym po 400 sztuk Zastosowanie: do wykończenia i uszczelnienia narożników zewnętrznych i wewnętrznych Kształtka przestrzenna - Krążek falisty Próżniowo formowany element z folii FATRAFOL 918/H. Producent: FATRA, a.s., Napajedla Dokumentacja: norma zakładowa PND , karta materiału nr 2/1997 Kolor: w kolorach folii FATRAFOL P 918/H Wymiary produkcyjne: wysokość 25 mm, średnica 160 mm Pakowanie: w torebce po 30 sztuk, w opakowaniu tekturowym po 240 sztuk Zastosowanie: do wykończenia i uszczelnienia naroży Kominki wentylacyjne Wywietrzniki ze zintegrowanym kołnierzem na bazie TPO z możliwością zgrzewania z folią poprzez nadmuch gorącego powietrza. Wymiary: wysokość 225 mm i 270 mm, średnica otworu 50, 75 mm,110 i 125 mm Zastosowanie: do odprowadzania wilgotności z wbudowanych warstw wszystkich rodzajów dachów. Zaleca się stosowanie 3 szt. na 100 m Wpusty dachowe Wpusty ze zintegrowanym kołnierzem na bazie TPO z możliwością zgrzewania z folią poprzez nadmuch gorącego powietrza. Wymiary: średnice kielicha 70 mm, 110 mm, 125 mm Zastosowanie: do wykończenia systemów odprowadzania wody deszczowej. We wbudowanych wpustach należy umieścić kratki do przechwytywania liści lub żwiru.

56 strona 56 FATRAFOL-S Hydroizolacja dachów Rzygacze (wpusty narożne) i przelewy bezpieczeństwa Kształtki odwadniające ze zintegrowanym kołnierzem na bazie TPO z możliwością zgrzewania z folią poprzez nadmuch gorącego powietrza. Wymiary: okrągłe, średnice kielicha 40 mm, 50 mm, 75 mm, 110 mm, 125 mm czworokątne, wymiary 50x100 mm do 100x300 mm Zastosowanie: do wykonania odprowadzenia wody deszczowej przez pionową ścianę, np. attykę Kształtki przejściowe Ze względu na ograniczoną ofertę producentów przejść do folii TPO zalecamy ich wykonanie przy użyciu folii do detali FATRAFOL P 918/H Profile z blachy powlekanej TPO Tafle, płaskie wycinki lub profile formowane z blachy stalowej ocynkowanej o gr. 0,6 mm z jednostronną powłoką folii TPO o gr. 1,0 m zgrzewalne z foliami systemu FATRAFOL-S na bazie TPO. Wymiary produkcyjne: tafle 2x1m, profile formowane kształty i wymiary identyczne jak w przypadku blach Fatranyl patrz Tabela 5. Zastosowanie: do liniowego mocowania powłoki hydroizolacyjnej do podłoża. Mocowanie należy wykonać przy użyciu elementów mocujących. Folie z TPO można zgrzewać z foliami FATRAFOL P gorącym powietrzem, nieosłonięte krawędzie nie wymagają żadnych czynności konserwacyjnych i nie muszą być zabezpieczone powłokami malarskimi. 2.3 MATERIAŁY POMOCNICZE Materiały pomocnicze to grupa produktów służących przede wszystkim do zabezpieczenia miejsc połączenia powłoki hydroizolacji z pozostałymi elementami konstrukcji dachu. Należą tutaj włókniny oddzielające i ochronne oraz inne materiały niezbędne do skompletowania przegrody dachowej. Powyższe produkty zostały przetestowane i sprawdzone do tych zastosowań. Zamienniki innych producentów są równoważne w przypadku zachowania identycznych właściwości. Aktualizowany asortyment materiałów pomocniczych i uzupełniających można znaleźć w aktualnym cenniku. W razie konieczności zastosowania w danym konkretnym projekcie innego, niewymienionego tutaj materiału, zalecamy skonsultowanie możliwości jego zastosowania z producentem folii FATRAFOL Folie paroizolacyjne FATRAPAR Opis produktu: FATRAPAR to folia paroizolacyjna na bazie PE, produkowana w grubościach 0,15; 0,20 oraz 0,30 mm. Zastosowanie: Jako warstwa paroszczelna zapobiegająca przedostawaniu się pary wodnej i wilgoci przez konstrukcję dachu i inne przegrody budowlane. Folię można stosować do stropodachów i dachów spadzistych, konstrukcji ścian, stropów i podłóg. Sposób użycia: FATRAPAR należy układać, kierując się zasadami ustalonymi i opisanymi w niniejszej instrukcji. Folię paroszczelną zazwyczaj umieszcza się pod warstwą termoizolacyjną w pobliżu wewnętrznej powierzchni konstrukcji dachu. Należy ją układać możliwie ze spadkiem, do jej łączenia należy stosować dwustronnej taśmy klejącej z kauczuku butylowego

57 Hydroizolacja dachów FATRAFOL-S strona 57 lub taśmy Al, zgodnie z zaleceniami producenta taśmy. Wymiary i podstawowe dane dot. opakowania: Grubość Masa Masa Szerokość powierzchniowa*) Nawój na rolce rolki *) [mm] [mm] [kg.m 2 ] [m] [m 2 ] [kg] 0, , , , , , *) wartości informacyjne Kolor: żółty Parametry techniczne wartości gwarantowane: Właściwość Norma badań Wartości gwarantowane Wytrzymałość na rozciąganie EN MPa Ciągliwość (P/N) metoda B 300/350 % Wodoszczelność EN 1928/A spełnia wymagania Reakcja na ogień EN klasa F Wytrzymałość na rozdzieranie (0,15 / 0,20 / 0,30 mm) EN N / 70 N / 100 N Wpływ sztucznego starzenia na przepuszczalność pary wodnej EN 1296, EN 1931 spełnia wymagania przepuszczalność pary wodnej - współczynnik oporu dyfuzyjnego µ EN Równoważna grubość powietrza s d (0,15 / 0,20 / 0,30 mm) 90 m / 120 m / 180 m P wzdłużny kierunek produkcji N w poprzek kierunku produkcji Dokumentacja techniczna: Karta techniczna wydana przez firmę Eurosystem, Polska Sp. z o.o. Deklaracja zgodności z PN EN 13984:2006 oraz PR EN 13984:2006/A1: SK VAP 108 Opis produktu: SK VAP 108 to samoprzylepna folia paroizolacyjna bitumowa z wkładką aluminiową i zbrojeniem poliestrowym. Cechuje ją wysoka przyczepność do podłoża, odporność chemiczna, stabilność UV oraz elastyczność. Zastosowanie: Samoprzylepny pas paroszczelny jest odpowiedni do dachów spadzistych i płaskich, również do stosowania na blachach trapezowych. Sposób użycia: Warstwę paroszczelną należy układać na gładkiej, czystej, suchej i oczyszczonej od zatłuszczeń powierzchni. Przed układaniem na bardzo chłonnych podłożach, np. na betonie, należy zastosować impregnat adhezyjny VERNIS ANTAC. Sposób układania przedstawiono w karcie technicznej lub instrukcji montażu producenta. Temperatura stosowania: +5 C do +40 C Wymiary: grubość 1,2 mm szerokość 1080 mm

58 strona 58 FATRAFOL-S Hydroizolacja dachów Parametry techniczne wartości gwarantowane: Właściwość Norma badań Wartości gwarantowane Wytrzymałość na rozciąganie 200 N/50 mm EN Ciągliwość 20 % Reakcja na ogień EN klasa E Wytrzymałość na rozdzieranie EN N przepuszczalność pary wodnej - współczynnik oporu dyfuzyjnego µ EN Równoważna grubość powietrza s d m Wpływ sztucznego starzenia na przepuszczalność pary wodnej: przepuszczalność pary wodnej - współczynnik oporu EN 1296, EN 1931 dyfuzyjnego µ Równoważna grubość powietrza s d (po zestarzeniu) 750 m Pakowanie: Pas paroszczelny jest pakowany w rolkach po 25 m ułożonych na palecie z zachowaniem pozycji pionowej w środowisku zabezpieczonym przed działaniem wysokiej temperatury i wilgotności. Palet nie wolno układać w stos. Dokumentacja techniczna: Karta techniczna produktu wydana przez firmę AXTER, Francja VAP AL THERM Opis produktu: VAP AL THERM to zgrzewalna papa asfaltowa, modyfikowana SBS, z wkładką z folii aluminiowej i maty szklanej. Górna strona wykonana w systemie THERM, dolna strona posiada łatwo zgrzewalną folię. Zastosowanie: Papa paroszczelna zgrzewalna, do wszystkich rodzajów podłoży. Sposób użycia: Warstwę paroszczelną należy układać na gładkiej, czystej, suchej i oczyszczonej od zatłuszczeń powierzchni. Konstrukcję podłoża należy pomalować farbą gruntującą VERNIS ANTAC. System THERM na górnej stronie papy pozwala na bezpośrednie zamontowanie warstwy termoizolacyjnej z płyt EPS bez dodatku substancji klejącej. Sposób układania przedstawiono w karcie technicznej lub instrukcji montażu producenta. Pakowanie: Papa paroszczelna jest pakowana w rolkach po 8 m ułożonych na palecie z zachowaniem pozycji pionowej w środowisku zabezpieczonym przed działaniem wysokiej temperatury i wilgotności. Wymiary: grubość: 3,0 mm szerokość: 1000 mm

59 Hydroizolacja dachów FATRAFOL-S strona 59 Parametry techniczne wartości gwarantowane: Właściwość Norma badań Wartości gwarantowane Wytrzymałość na rozciąganie P/N 500/350 N/50 mm EN Ciągliwość P/N 15/40 % Reakcja na ogień EN klasa E Wytrzymałość na rozdzieranie P/N EN /150 N Wpływ sztucznego starzenia na przepuszczalność pary wodnej EN 1296, EN 1931 spełnia wymagania przepuszczalność pary wodnej - współczynnik oporu dyfuzyjnego µ EN Równoważna grubość powietrza s d m P wzdłużny kierunek produkcji N w poprzek kierunku produkcji Dokumentacja techniczna: Karta techniczna produktu wydana przez firmę AXTER, Francja Izolacje termiczne Izolacja termiczna z włókien mineralnych Zalety: niepalność zapewnia ochronę przed rozprzestrzenianiem się ognia znakomita odporność termiczna i stabilność wymiarów wysoka dźwiękochłonność wysoka paroprzepuszczalność jest zgodna z foliami PVC-P, nie trzeba stosować włóknin oddzielających Niedogodności: wysoka nasiąkliwość kilkakrotnie większa masa, tzn. większe obciążenie konstrukcji dachu względnie niska wytrzymałość na obciążenie punktowe w przypadku typów standardowych Opis produktu: Sztywna, ciężka płyta z wełny kamiennej (waty mineralnej) łączonej żywicą organiczną, w całym przekroju hydrofobizowana. Zastosowanie: Do izolacji cieplnej, przeciwpożarowej i akustycznej budynków. W przypadku izolacji składających się z różnych systemów, przede wszystkim jako górna warstwa pod pokryciem w celu uzyskania lepszych parametrów przeciwpożarowych dachu. Nadaje się do systemów mocowanych mechanicznie lub do dachów balastowych z warstwą żwiru lub płytek. Sposób użycia: Układanie w jednej lub kilku warstwach, maksymalna szerokość szczelin stykowych 5 mm. Minimalna zalecana grubość do wykonania jednej warstwy 60 mm. Pakowanie: W pakietach lub na paletach owiniętych folią opakowaniową. Wymiary: szerokość x długość: 600 x 1000 mm, 1200 x 2000 mm grubość: 30 mm do 120 mm

60 strona 60 FATRAFOL-S Hydroizolacja dachów Parametry techniczne wartości standardowe: Właściwość Norma badań Wartości Współczynnik przewodzenia ciepła λ EN ,040 W/m.K Wytrzymałość na ściskanie w ściśnięciu 10 % EN kpa Reakcja na ogień EN klasa A1 Nasiąkliwość przy długotrwałym zanurzeniu EN kg/m 2 Obciążenie punktowe EN N Ciężar właściwy EN 1602 ok. 220 kg/m 3 Dokumentacja techniczna: EC Certificate of Conformity Styropian (EPS) Zalety: niski ciężar właściwy niższa cena w porównaniu z innymi płytami izolacyjnymi Niedogodności: gorsze parametry przeciwpożarowe wyższa nasiąkliwość wzajemne oddziaływanie z folią PVC-P (konieczność oddzielenia welonem szklanym 120 g/m 2 ) niska odporność na temperaturę (np. ryzyko zmian objętości podczas zgrzewania folii do izolacji gorącym powietrzem) wyższa rozszerzalność cieplna Opis produktu: Płyty termoizolacyjne, stabilne wymiarowo, o parametrach spełniających wymagania odnośnie stosowania jako ocieplenie stropodachów. Zastosowanie: Do wszystkich rodzajów dachów z wyjątkiem dachów odwróconych. Sposób użycia: Od EPS 70 S (do układania warstwy izolacyjnej) po EPS 200 S (do izolacji o wysokim obciążeniu). Dla górnej warstwy izolacji min. EPS 100 S (dla dachów nieużytkowych). Pakowanie: W pakietach owiniętych folią opakowaniową. Wymiary: szerokość x długość: 500 x 1000 mm, maks x 6000 mm grubość: co 10 mm do 250 mm Parametry techniczne wartości standardowe: Właściwość Norma badań Wartości Współczynnik przewodzenia ciepła λ EN ,033 W/m.K Wytrzymałość na ściskanie w ściśnięciu 10 % EN do 200 kpa Reakcja na ogień EN klasa E Nasiąkliwość przy długotrwałym zanurzeniu EN % Obciążenie punktowe EN brak danych Ciężar właściwy EN 1602 ok. 15 do 30 kg/m 3 Dokumentacja techniczna: EC Certificate of Conformity

61 Hydroizolacja dachów FATRAFOL-S strona Styropian ekstrudowany (XPS) Zalety: niski ciężar właściwy bardzo niska nasiąkliwość wysoka wytrzymałość na ściskanie Niedogodności: gorsze parametry przeciwpożarowe wzajemne oddziaływanie z folią PVC-P (konieczność oddzielenia welonem szklanym 120 g/m 2 ) niska odporność na temperaturę (np. ryzyko zmian objętości podczas zgrzewania folii do izolacji gorącym powietrzem) wyższa rozszerzalność cieplna Opis produktu: Płyty termoizolacyjne o zamkniętej strukturze komórek, wyprodukowane metodą ekstruzji, o parametrach spełniających wymagania dotyczące stosowania jako ocieplenie stropodachów. Zastosowanie: Do dachów odwróconych, ewentualnie do dachów o dużym obciążeniu ruchu lub do dachów zielonych. Sposób użycia: Płyty posiadające wpust lub równe krawędzie układa się zazwyczaj w jednej warstwie na styk. Pakowanie: W pakietach owiniętych folią opakowaniową. Wymiary: szerokość x długość: 600 x 1250 mm grubość: 20 mm do 200 mm Parametry techniczne wartości standardowe: Właściwość Norma badań Wartości Współczynnik przewodzenia ciepła λ EN ,035 W/m.K Wytrzymałość na ściskanie w ściśnięciu 10 % EN kpa Reakcja na ogień EN klasa E Nasiąkliwość przy długotrwałym zanurzeniu EN ,5 % Obciążenie punktowe EN brak danych Ciężar właściwy EN 1602 ok. 30 kg/m 3 Dokumentacja techniczna: EC Certificate of Conformity

62 strona 62 FATRAFOL-S Hydroizolacja dachów Płyty izolacyjne na bazie poliuretanu (PIR) Zalety: niski ciężar właściwy wysoka wytrzymałość na ściskanie niska nasiąkliwość za sprawą struktury zamkniętej stabilność wymiarowa, płyty nie ulegają sublimacji na skutek nagrzewania powierzchni przez promieniowanie słoneczne ponadprzeciętne właściwości termoizolacyjne, umożliwiające uzyskanie odpowiedniego oporu cieplnego przy mniejszej grubości izolacji niż w przypadku materiałów klasycznych zgodna z foliami PVC-P, układanymi bezpośrednio na płytach izolacji cieplnej, nie trzeba stosować włóknin oddzielających Niedogodności: wyższe koszty zakupu nie można stosować do dachów odwróconych Powerdeck F Opis produktu: POWERDECK F to płyta termoizolacyjna z rdzeniem wykonanym z twardej pianki poliuretanowe o specjalnej strukturze komórek zwanej TAUfoam by Recticel. Obie warstwy powierzchniowe są wykonane z welonu szklanego z powłoką mineralną. Zastosowanie: Izolacja termiczna dachów, zarówno do systemów mocowanych mechanicznie, jak i systemów klejonych. W przypadku systemu klejonego tylko w połączeniu z folią hydroizolacyjną FATRAFOL 807/V. Sposób użycia: Do systemu klejonego lub hydroizolacji obciążonej żwirem należy stosować tylko płyty o formacie 1200x600 mm. Do systemu mocowanego mechanicznie należy stosować płyty o wymiarach 1200x1000 mm lub 1200x2500 mm. Pakowanie: W pakietach owiniętych folią opakowaniową. Wymiary: szerokość: 1200 mm długość: 600 mm, 1000 mm, 2500 mm

63 Hydroizolacja dachów FATRAFOL-S strona 63 grubość: 30 mm do 120 mm Parametry techniczne wartości gwarantowane: Właściwość Norma badań Wartości gwarantowane Współczynnik przewodzenia ciepła λ EN ,026 W/m.K Wytrzymałość na ściskanie w ściśnięciu 10 % EN kpa Reakcja na ogień EN klasa E Nasiąkliwość przy długotrwałym zanurzeniu EN % Obciążenie punktowe EN brak danych Ciężar właściwy EN 1602 ok. 30 kg/m 3 Dokumentacja techniczna: EC Certificate of Conformity: BC W Włókniny oddzielające i ochronne FATRATEX Dwustronnie sprasowana włóknina igłowana na bazie w 100 % regenerowanych włókien syntetycznych, kolor biały. Wymiary: - szerokość 2000 mm - masa powierzchniowa g/m² Zastosowanie: warstwa ochronna i oddzielająca dla powłok hydroizolacyjnych dachów płaskich i spadzistych Zalety: powierzchnia wykończona termicznie = bezproblemowe mocowanie, geowłóknina nie nawija się na wiertło. Pakowanie: rolki są pakowane w folie PE w jaskrawo żółtym kolorze FATRATEX S Niesprasowana włóknina igłowana na bazie w 100 % regenerowanych włókien syntetycznych, kolor biały. Wymiary: - szerokość 2800 mm - masa powierzchniowa g/m² Zastosowanie: do ochrony powłok hydroizolacyjnych stropodachów i dachów spadzistych o lekkim spadku z zasypką, warstwą użytkową, warstwą wegetacyjną Zalety: zwiększona odporność na korozję biologiczną Pakowanie: rolki są pakowane w folie PE w refleksyjnym zielonym kolorze Welon szklany Włóknina wykonana z włókien szklanych, kolor biały. Wymiary: - szerokość 2000 mm - masa powierzchniowa 120 g/m² Zastosowanie: warstwa oddzielająca folia FATRAFOL / izolacja termiczna na bazie EPS Zalety: hamuje rozprzestrzenianie się ognia na dachu Pakowanie: w rolkach po 100 m 2

64 strona 64 FATRAFOL-S Hydroizolacja dachów Kleje PUK Jednoskładnikowy klej poliuretanowy, kolor zielony. Zastosowanie: Do adhezyjnego (jednostronnego) przyklejania folii z włókniną na lewej stronie do wszystkich rodzajów materiałów z wyjątkiem płyt z włókien mineralnych. Sposób użycia:klejone powierzchnie muszą być suche, oczyszczone z pyłu i płaskie. Klej nakładamy na podłoże, wylewając go bezpośrednio z puszki lub korzystając z wózka PUK-KOBOLD, folię układamy bezzwłocznie na pasach kleju, dociskając połączenia na całej powierzchni. W przypadku nierówności podłoża należy zapewnić obciążenie na cały czas reakcji (2-24 godzin). Temperatura stosowania: +5 C do +50 C Zużycie: minimum 120 g/m² (3-4 pasy kleju o szerokości 8 mm na 1m 2 strefa wewnętrzna dachu). Pakowanie: puszki po 2 kg lub 6,5 kg Środek czyszczący: Aceton ISOLEMFI D MONO Jednoskładnikowy reakcyjny klej poliuretanowy, kolor kremowo-przezroczysty. Zastosowanie: Do adhezyjnego (jednostronnego) przyklejania folii z włókniną na lewej stronie do wszystkich rodzajów materiałów, w tym płyt termoizolacyjnych ze styropianu i włókien mineralnych. Sposób użycia:klejone powierzchnie muszą być suche, oczyszczone z pyłu i płaskie. Klej należy nakładać na podłoże szpachlą zębatą, wałkiem, maszynowo lub pistoletem natryskowym. Przed rozwinięciem folii powłokę kleju należy zwilżyć mgłą wodną (ok. 10 g wody na 100 g kleju). Temperatura stosowania: +5 C do +35 C Zużycie: g/m² w zależności od sposobu nakładania i rodzaju podłoża Pakowanie: puszki 8 kg oraz 40 kg Środek czyszczący: EMFI Millennium One Step Klej uniwersalny, dwuskładnikowy, piankowy, poliuretanowy, bezrozpuszczalnikowy.

65 Hydroizolacja dachów FATRAFOL-S strona 65 Zastosowanie: Do klejenia zaaprobowanych rodzajów izolacji cieplnych do konstrukcji nośnej dachu, asfaltowych folii paroizolacyjnych, innych rodzajów izolacji cieplnych, do pap asfaltowych z posypką lub gładką powierzchnią. Zaaprobowane izolacje termiczne i rodzaje podłoży: poliuretan (PIR) polistyren (EPS, XPS) płyty asfaltowe płyty wiórowe, płyty cementowo-drewniane płyty perlitowe min. 20 mm płyty gipsowo-kartonowe, gips, płyty DensDeck beton i beton lekki drewno lub stal modyfikowane papy asfaltowe z posypką lub papy podkładowe piaskowane zaaprobowana izolacja termiczna - wielowarstwowy ustrój dachu istniejący dach asfaltowy Sposób użycia: Wszystkie podłoża muszą być czyste, suche, wolne od pyłu, oleju, luźnego lub przyklejonego żwiru, niespoistych powłok malarskich, uszkodzonej starej hydroizolacji i innych materiałów, powodujących niespójność lub nierówność podłoża. Podczas klejenia do świeżego lub nieutlenionego asfaltu powierzchnię należy wcześniej przygotować, stosując roztwór Millenium Surface Treatment. W przypadku stosowania na istniejący zwietrzały asfalt należy wcześniej nałożyć warstwę preparatu Millenium Universal Primer. Klejone płyty izolacyjne muszą być ułożone płasko na podłożu, nie mogą być zgięte lub zwichrowane, klejenie płyt o rozmiarach większych niż 1,2 x 1,2 m jest niewskazane. Klej należy nakładać przy użyciu mechanicznego lub akumulatorowego pistoletu ręcznego lub specjalnego wózka do wyciskania większej liczby kartuszy. Temperatura stosowania: +5 C do +35 C Zużycie: ok. 12 m 2 na podwójny kartusz przy rozstawie 300 mm i średnicy nakładanego paska kleju 6-13 mm Pakowanie: 4 podwójne kartusze o pojemności 1,5 l w pudełku kartonowym Magazynowanie: Kartusze na 24 godziny przed użyciem należy przechowywać w temperaturze od 18 C do 30 C. Nie przechowywać w nasłonecznionych miejscach ani w temperaturze powyżej 32 C. Środek czyszczący: aceton

66 strona 66 FATRAFOL-S Hydroizolacja dachów Millennium PG1 Klej poliuretanowy, dwuskładnikowy, niskorozprężny, piankowy, bezrozpuszczalnikowy, o kilkuminutowym czasie działania. W porównaniu z klejem Millennium One Step można z nim dłużej pracować do momentu związania. Zastosowanie: Do przyklejania folii dachowej FATRAFOL 807/V (807) do konstrukcji nośnej dachu, izolacji termicznej i gładkich pap asfaltowych (dotyczy tylko folii FATRAFOL 807). Klej można stosować również do klejenia izolacji termicznej. Zaaprobowane izolacje termiczne i rodzaje podłoży: poliuretan (PIR) polistyren (EPS, XPS) płyty asfaltowe płyty wiórowe, płyty cementowo-drewniane płyty perlitowe min. 20 mm płyty gipsowo-kartonowe, gips beton i beton lekki drewno lub stal modyfikowane papy asfaltowe z posypką lub papy podkładowe piaskowane zaaprobowana izolacja termiczna - wielowarstwowy ustrój dachu istniejący dach asfaltowy Sposób użycia:wszystkie podłoża muszą być czyste, suche, wolne od pyłu, oleju, luźnego lub przyklejonego żwiru, niespoistych powłok malarskich, uszkodzonej starej hydroizolacji i innych materiałów, powodujących niespójność lub nierówność podłoża. Podczas klejenia do świeżego lub nieutlenionego asfaltu powierzchnię należy wcześniej przygotować, stosując roztwór Millenium Surface Treatment. W przypadku stosowania na istniejący zwietrzały asfalt należy wcześniej nałożyć warstwę preparatu Millenium Universal Primer. Klejone płyty izolacyjne muszą być ułożone płasko na podłożu, nie mogą być zgięte lub zwichrowane, klejenie płyt o rozmiarach większych niż 1,2 x 1,2 m jest niewskazane. Klej należy nakładać bezpośrednio na podłoże przy użyciu mechanicznego lub akumulatorowego pistoletu ręcznego lub wózka do wyciskania większej liczby kartuszy. W normalnych warunkach folię należy ułożyć i zawałkować przed upływem ok. 6 minut. W przypadku wysokiej temperatury i dużej wilgotności otoczenia czas ten ulega skróceniu, a w chłodniejszych warunkach wydłużeniu. Temperatura stosowania: +5 C do +35 C Zużycie: ok. 12 m 2 na podwójny kartusz przy rozstawie 300 mm i szerokości nakładanego paska kleju mm Pakowanie: 4 podwójne kartusze o pojemności 1,5 l w pudełku kartonowym Magazynowanie: Głowicą mieszającą do góry w temperaturze od 7 C do 35 C. Nie przechowywać w nasłonecznionych miejscach ani w temperaturze powyżej 35 C. Nie dopuścić do zamarznięcia! Środek czyszczący: aceton

67 Hydroizolacja dachów FATRAFOL-S strona Klej poliuretanowy FF855 (C/88) Klej poliuretanowy, rozpuszczalnikowy, o niskiej lepkości, specjalnie opracowany do klejenia zbrojonych folii dachowych PVC-P. Zastosowanie: Do przyklejania folii FATRAFOL 810 do krążków mocujących (Kołnierz patrz artykuł ). Klej nie nadaje się do klejenia folii w połączeniach. Sposób użycia:klejone powierzchnie muszą być suche, oczyszczone z pyłu, zatłuszczeń i zanieczyszczeń. Jeśli jest to konieczne, zanieczyszczoną powierzchnię należy oczyścić - najlepiej rozpuszczalnikiem MEK lub acetonem. Klej należy nakładać na krążki mocujące przy użyciu pędzla. UWAGA, bardzo krótki czas otwarcia kleju! Połączenie należy docisnąć i wytłoczyć z niego powietrze w okresie między 30 a 60 sekundą od momentu nałożenia kleju. Klej należy chronić przed skażeniem przez wilgoć i wodę. Finalna wytrzymałość połączenia zostaje osiągnięta dopiero po całkowitym ulotnieniu się rozpuszczalnika, co w normalnych warunkach klimatycznych trwa ok. 7 dni. W przypadku pracy w niskiej temperaturze lub w warunkach wysokiej wilgotności powietrza na powierzchni nałożonego kleju może pojawić się skroplona wilgoć, co jest niekorzystne ze względu na wytrzymałość połączenia. Temperatura stosowania: +13 C do +30 C Zużycie: 1 l kleju na ok. 3 do 4 m 2 klejonej powierzchni Pakowanie: puszka 5 l Środek czyszczący: MEK, ewentualnie aceton Ostrzeżenie: substancja wysoce łatwopalna Elementy mocujące do mocowania izolacji przeciwwodnej i termicznej Analiza statyczna oraz projekt konstrukcji dachu muszą spełniać wymagania poniższych przepisów i norm. Elementy mocujące muszą zapewniać bezpieczeństwo mocowania poszczególnych warstw przegrody dachowej w stosunku do działania sił wewnętrznych i zewnętrznych. Obciążenie dachów i konstrukcji nośnych dachów ustala się zgodnie z normą ČSN EN W projekcie konstrukcji nośnych i warstw nośnych należy uwzględnić obciążenie śniegiem zgodnie z ČSN EN Obciążenie dachów wiatrem w projekcie konstrukcji nośnej dachu oraz w projekcie połączenia poszczególnych warstw i części dachu należy określić zgodnie z ČSN EN Mocowanie do stalowej blachy trapezowej Wymagania jakościowe podłoża: Konstrukcja nośna dachu z blachy trapezowej musi być zaprojektowana z uwzględnieniem wartości obciążenia, określonych we właściwych normach. Ugięcia i inne zmiany kształtu i wymiarów konstrukcji spowodowane mechanicznym obciążeniem dachów, zmianami termicznymi, kształtowymi i objętościowymi warstw dachów nie mogą wpłynąć niekorzystnie na funkcjonalność dachu w zakresie jego połaci ani konstrukcji związanych. Ugięcia nie mogą przekroczyć wymagań właściwych norm. W projekcie układu nośnego należy uwzględnić wzajemne oddziaływanie niektórych metali (patrz ČSN ). Najmniejsze dopuszczalne nachylenie wzdłużne kosza do odwodnienia dachu wynosi 0,5 %. Nachylenie konstrukcji nośnej dachu należy tak zaprojektować, aby na powierzchni pokrycia nie tworzyły się kałuże. Ryzyko tworzenia się kałuży należy uwzględnić w projekcie grubości folii.

68 strona 68 FATRAFOL-S Hydroizolacja dachów Folie hydroizolacyjne nie wolno układać bezpośrednio na blasze trapezowej bez warstwy podkładowej zapewniającej uzyskanie odpowiedniego docisku podczas zgrzewania gorącym powietrzem (min. wytrzymałość na ściskanie 60 kpa). Zastosowanie wypełnienia falowego blach stalowych z betonu lekkiego jest niedopuszczalne. Materiał: śruby z uszlachetnionej stali węglowej zabezpieczonej przed korozją (np. Durocoat) śruby z austenitycznej stali nierdzewnej łączniki teleskopowe z wysokiej jakości polipropylenu lub poliamidu dociskowe podkładki talerzowe z blachy stalowej o odpowiednim wykończeniu powierzchni (np. Al/Zn) Zastosowanie: do mocowania warstwy hydroizolacyjnej wraz z płytami termoizolacyjnymi należy stosować śruby w połączeniu z łącznikami teleskopowymi z tworzywa sztucznego lub dociskowymi podkładkami talerzowymi. do mocowania liniowych elementów przytwierdzających z blachy powlekanej należy używać samych śrub Wykonanie: połączenie łącznika teleskopowego i śruby pozwala na uzyskanie grubości zaciskowej nawet 700 mm; w przypadku użycia samych śrub grubość zaciskowa zazwyczaj wynosi maks. 300 mm podstawowe rodzaje dociskowych podkładek talerzowych dostępne są w wersji do podłoży miękkich i twardych elementy mocujące są dostępne pojedynczo w standardowym opakowaniu lub w paskach do stosowania w automatach montażowych śruby bez gwintu górnego w połączeniu z dociskową podkładką talerzową są odpowiednie tylko dla izolacji termicznych o minimalnej wytrzymałości na obciążenie punktowe na poziomie 500 N długość śruby określa się jako grubość wszystkich warstw ponad TRP + 20 mm. W przypadku zastosowania łącznika teleskopowego ze śrubą należy doliczyć stratę długości śruby w trzonku łącznika (ok. 15 mm). elementy mocujące użyte do przymocowania konstrukcji i warstw dachów muszą być odporne na przewidywane warunki korozyjne w ustroju dachu rzędy elementów mocujących muszą być prostopadłe lub ukośne w stosunku do fal blachy trapezowej i muszą być umieszczone zawsze w górnej fali, minimalny rozstaw dwóch sąsiadujących ze sobą elementów mocujących nie może być mniejszy niż 150 mm Mocowanie do betonu i żelbetu Wymagania jakościowe podłoża: Warstwa podkładowa musi być spójna i wystarczająco wytrzymała (min. 14 dni od zakończenia betonowania). W przypadku remontów stropodachów należy przeprowadzić próby rozciągania. Podłoża muszą być oczyszczone z wszelkich zanieczyszczeń i bez lokalnych nierówności. Powierzchnia może być wilgotna, jednak nie mogą na niej występować kałuże wody, śnieg czy lód.

69 Hydroizolacja dachów FATRAFOL-S strona 69 Dylatacje należy wykonać zgodnie z normą ČSN Nachylenie warstwy spadkowej konstrukcji dachu należy zaprojektować w sposób zapobiegający tworzeniu się kałuży na powierzchni pokrycia ( 3 %). Ryzyko tworzenia się kałuży należy uwzględnić w projekcie grubości folii. Warstwa hydroizolacyjna z folii musi zostać oddzielona od warstwy podkładowej z betonu przy użyciu włókniny o min. masie powierzchniowej wynoszącej 300 g.m -2. Zastosowanie włókniny oddzielającej o niższej masie powierzchniowej (np. w przypadku betonów zacieranych mechanicznie) wymaga wcześniejszego uzgodnienia z dozorem technicznym. Materiał: gwoździe z uszlachetnionej stali węglowej zabezpieczonej przed korozją (np. Durocoat) śruby i nity rozporowe ze stopów metali lekkich dociskowe podkładki talerzowe z blachy stalowej o odpowiednim wykończeniu powierzchni (np. Al/Zn) łączniki teleskopowe z wysokiej jakości polipropylenu lub poliamidu Zastosowanie: do mocowania warstwy hydroizolacyjnej wraz z płytami termoizolacyjnymi do litego betonu i prefabrykatów betonowych należy stosować śruby w połączeniu z łącznikami teleskopowymi z tworzywa sztucznego gwoździe i nity rozporowe w połączeniu z dociskową podkładką talerzową mogą być stosowane do mocowania warstwy hydroizolacyjnej wraz z warstwą termoizolacyjną do betonu o jakości min. B 25, w przypadku remontów konieczne jest wykonanie próby rozciągania do mocowania liniowych elementów przytwierdzających z blachy powlekanej należy używać samych śrub, gwoździ lub nitów rozporowych Wykonanie: połączenie łącznika teleskopowego i śruby pozwala na uzyskanie długości zaciskowej do 530 mm; w przypadku użycia samych śrub maksymalna długość zaciskowa zazwyczaj wynosi 250 mm gwóźdź stalowy z dociskową podkładką talerzową można stosować do grubości zaciskowych nieprzekraczających 300 mm, dłuższe gwoździe na zamówienie (maks. 800 mm) elementy mocujące są dostępne pojedynczo w standardowym opakowaniu otwory dla gwoździ i śrub do betonu należy rozwiercić przy pomocy wierteł do betonu o parametrach zgodnych z zaleceniami producentów izolacja termiczna powinna spełniać wymagania minimalnej wytrzymałości na obciążenie punktowe na poziomie 500 N długość śruby określa się jako łączna grubość wszystkich warstw nad betonem + 25 mm (w przypadku gwoździa + 32 mm). W przypadku zastosowania łącznika teleskopowego ze śrubą należy doliczyć stratę długości śruby w trzonku łącznika (ok. 15 mm).

70 strona 70 FATRAFOL-S Hydroizolacja dachów elementy mocujące użyte do przymocowania konstrukcji i warstw dachów muszą być odporne na przewidywane trudniejsze warunki korozyjne panujące w warstwie mocowania. Raz zamontowanych elementów nie można użyć ponownie! Mocowanie do cienkościennych prefabrykatów betonowych Wymagania jakościowe podłoża: Powierzchnia warstwy podkładowej - prefabrykatów - musi być spójna, wolna od ostrych krawędzi i występów. Szczeliny na stykach należy wypełnić odpowiednim materiałem. Podłoża muszą być oczyszczone z wszelkich zanieczyszczeń i bez lokalnych nierówności. Powierzchnia może być wilgotna, jednak nie mogą na niej występować kałuże wody, śnieg czy lód. Nachylenie konstrukcji dachu należy zaprojektować w sposób zapobiegający tworzeniu się kałuży na powierzchni pokrycia ( 3 %). Ryzyko tworzenia się kałuży należy uwzględnić w projekcie grubości folii. Warstwa hydroizolacyjna z folii musi zostać oddzielona od warstwy podkładowej przy użyciu włókniny o min. masie powierzchniowej wynoszącej 300g.m -2. Materiał: śruby z uszlachetnionej stali węglowej, zabezpieczonej przed korozją (np. Durocoat) łączniki teleskopowe z wysokiej jakości polipropylenu lub poliamidu dociskowe podkładki talerzowe z blachy stalowej o odpowiednim wykończeniu powierzchni (np. Al/Zn) Zastosowanie: do mocowania warstwy hydroizolacyjnej wraz z płytami termoizolacyjnymi należy stosować śruby w połączeniu z łącznikami teleskopowymi z tworzywa sztucznego lub dociskowymi podkładkami talerzowymi do mocowania liniowych elementów przytwierdzających z blachy powlekanej należy używać samych śrub Wykonanie: połączenie łącznika teleskopowego i śruby pozwala na uzyskanie grubości zaciskowej nawet 515 mm; w przypadku użycia samych śrub grubość zaciskowa zazwyczaj wynosi maks. 125 mm elementy mocujące są dostępne pojedynczo w standardowym opakowaniu długość śruby określa się jako grubość wszystkich warstw ponad prefabrykatem + 25 mm. Jako stratę długości śruby w trzonku łącznika teleskopowego należy zazwyczaj uwzględnić dodatkowo 15 mm. zalecana minimalna głębokość wstępnego wiercenia w prefabrykatach cienkościennych wynosi 25 mm, zalecana minimalna długość osadzenia śruby wynosi 18 mm.

71 Hydroizolacja dachów FATRAFOL-S strona 71 elementy mocujące użyte do przymocowania konstrukcji i warstw dachów muszą być odporne na oczekiwane trudniejsze warunki korozyjne panujące w warstwie mocowania otwory dla śrub należy wywiercić wstępnie, używając wierteł do betonu zgodnie z zaleceniami konkretnych producentów - patrz dalej izolacja termiczna powinna spełniać wymagania minimalnej wytrzymałości na obciążenie punktowe na poziomie 500 N Mocowanie do betonu komórkowego Wymagania jakościowe podłoża: Warstwa podkładowa z betonu lekkiego (perlitobeton, pianobeton i gazobeton) musi być spójna. W przypadku ciężaru właściwego poniżej 500 kg/m 3 powierzchnię należy wzmocnić wylewką cementową o grubości min. 30 mm. Dylatacje należy wykonać zgodnie z normą ČSN Nachylenie konstrukcji dachu należy zaprojektować w sposób zapobiegający tworzeniu się kałuży na powierzchni pokrycia ( 3 %). Ryzyko tworzenia się kałuży należy uwzględnić w projekcie grubości folii. Warstwa hydroizolacyjna z folii musi zostać oddzielona od warstwy podkładowej przy użyciu włókniny o min. masie powierzchniowej wynoszącej 300g.m -2. Materiał: śruby z uszlachetnionej stali węglowej, zabezpieczonej przed korozją (np. Durocoat) śruby z austenitycznej stali nierdzewnej łączniki teleskopowe z wysokiej jakości polipropylenu lub poliamidu dociskowa podkładka talerzowa z przetłoczeniem z blachy stalowej o odpowiednim wykończeniu powierzchni (np. Al/Zn) Zastosowanie: do mocowania warstwy hydroizolacyjnej wraz z płytami termoizolacyjnymi należy stosować śruby w połączeniu z łącznikami teleskopowymi z tworzywa sztucznego lub dociskowymi podkładkami talerzowymi do mocowania liniowych elementów przytwierdzających z blachy powlekanej należy używać samych śrub Wykonanie: odpowiedni element mocujący dla tego rodzaju podłoża zawsze należy dobrać w oparciu o próby rozciągania połączenie łącznika teleskopowego i śruby pozwala na uzyskanie grubości zaciskowej nawet 455 mm; w przypadku użycia samych śrub grubość zaciskowa zazwyczaj wynosi maks. 240 mm do podłoży twardych przeznaczona jest dociskowa podkładka talerzowa z wypukłym przetłoczeniem, do podłoży miękkich - z przetłoczeniem wklęsłym elementy mocujące są dostępne pojedynczo w standardowym opakowaniu długość śruby określa się jako grubość wszystkich warstw ponad betonem komórkowym + 60 mm. Jako stratę długości śruby w trzonku łącznika teleskopowego należy zazwyczaj uwzględnić dodatkowo 15 mm.

72 strona 72 FATRAFOL-S Hydroizolacja dachów izolacja termiczna powinna spełniać wymagania minimalnej wytrzymałości na obciążenie punktowe na poziomie 500 N elementy mocujące użyte do przymocowania konstrukcji i warstw dachów muszą być odporne na przewidywane trudniejsze warunki korozyjne panujące w warstwie mocowania (wilgoć, agresywne substancje chemiczne, itp.) Sposób przeprowadzenia testu Kesternicha SO2 BADANE PRODUKTY TEMPERATURA 40 C TEST KESTERNICHA: Elementy mocujące wkłada się do wilgotnego pieca do wyżarzania, napełnionego dwutlenkiem siarki. Przy użyciu 2 litrów SO2 nie może pojawić się żadna czerwona korozja. Cykl testowy składa się z 8 godzin narażenia i 16 godzin spoczynku. Odporność określa się w postaci liczby cykli, którym badany produkt jest poddawany do czasu pojawienia się czerwonej korozji. OPÓR ELEKTRYCZNY Mocowanie do podłoży drewnianych Wymagania jakościowe podłoża: Wszystkie elementy konstrukcji drewnianej (lite drewno, płyty wielkoformatowe z dodatkiem masy drzewnej) z wyjątkiem płyt zawierających spoiwo cementowe, należy skutecznie zaimpregnować preparatem do szkodników biologicznych. Trwałość elementów drewnianych, które wbudowano do konstrukcji z zawartością wilgoci ponad 16 % lub które mogą być narażone na dodatkowe działanie wody (np. wskutek kondensacji), należy zabezpieczyć stosując odpowiednie zabiegi techniki budowlanej, np. dach o podwójnej przegrodzie z wentylowaną warstwą powietrza, dodanie do układu zabezpieczającej warstwy hydroizolacyjnej itp. Kondensacja pary wodnej na dolnym licu przegrody górnej może występować również w przypadku zastosowania skutecznej warstwy wentylacyjnej, mianowicie podczas zjawisk występujących w czasie "jasnych nocy". W projekcie budowy przegrody dachowej należy uwzględnić powyższe zjawisko. Zaleca się, aby drewniane elementy nośne przez cały czas użytkowania konstrukcji były dostępne do kontroli, przeprowadzenia naprawy czy ponownego nałożenia preparatu do ochrony drewna. Deski należy układać na szczelny styk, minimalna grubość desek wynosi 25 mm, a w przypadku rozstawu podpórek 900 mm powinna wynosić 30 mm. Sztywne płyty dachowe prasowane z mas drzewnych oraz elementy okleinowe należy układać z zachowaniem przerw dylatacyjnych zalecanych przez producenta. Przerwy dylatacyjne należy uwzględniać z powodu zmian objętości (wilgotność, temperatura). Zalecenia sposoby mocowania oraz przerwy dylatacyjne płyt OSB:

73 Hydroizolacja dachów FATRAFOL-S strona 73 Zalecana szerokość przerwy dylatacyjnej w miejscu konstrukcji przechodzącej (wypełnienie otworu, urządzenia wentylacyjnoklimatyzacyjne, odwodnienie itp.) wynosi min. 3 mm, szerokość przerwy dylatacyjnej w miejscu konstrukcji przylegającej (attyka, ściana nad dachem itp.) - ok. 15 mm. Warstwa hydroizolacyjna musi zostać oddzielona od podłoża za pomocą biobójczej włókniny podkładowej o min. masie powierzchniowej wynoszącej 500 g/m 2, wzgl. 300 g/m 2 w przypadku płyt wielkoformatowych. Nachylenie warstwy spadkowej konstrukcji dachu należy zaprojektować w sposób zapobiegający tworzeniu się kałuży na powierzchni pokrycia, zazwyczaj 3%. Ryzyko tworzenia się kałuży należy uwzględnić w projekcie grubości folii. Materiał: śruba z uszlachetnionej stali węglowej, zabezpieczona przed korozją, np. Durocoat (min. 12 cykli Kesternicha) śruba z austenitycznej stali nierdzewnej łączniki teleskopowe z wysokiej jakości polipropylenu lub poliamidu dociskowa podkładka talerzowa z blachy stalowej o odpowiednim wykończeniu powierzchni, np. Al/Zn Zastosowanie: śruby z soczewkowatym łbem wpuszczanym w połączeniu z łącznikami teleskopowymi z tworzywa sztucznego mogą być stosowane do mocowania warstwy hydroizolacyjnej wraz z warstwą termoizolacyjną do drewna litego lub płyt wielkoformatowych, same śruby mogą być zastosowane do mocowania liniowych elementów przytwierdzających, na które następnie nałożona zostanie warstwa hydroizolacyjna śruby z łbem sześciokątnym w połączeniu z dociskową podkładką talerzową mogą być stosowane do mocowania warstwy hydroizolacyjnej wraz z warstwą termoizolacyjną, w przypadku remontów konieczne jest wykonanie prób rozciągania Wykonanie: użycie łącznika teleskopowego w połączeniu ze śrubą pozwala na uzyskanie długości zaciskowej do 490 mm; w przypadku użycia samych śrub grubość zaciskowa zazwyczaj wynosi maks. 130 mm elementy mocujące są dostępne pojedynczo w standardowym opakowaniu lub w paskach do stosowania w automatach montażowych w przypadku stosowania śruby w zestawieniu z dociskowymi podkładkami talerzowymi izolacja termiczna powinna spełniać wymagania minimalnej wytrzymałości na obciążenie punktowe na poziomie 500 N całkowitą wymaganą długość śruby określa się jako grubość wszystkich warstw ponad warstwą mocowania + 30 mm. W przypadku zastosowania łącznika teleskopowego w połączeniu ze śrubą należy doliczyć ok. 15 cm na stratę długości śruby w trzonku łącznika. płyty cementowo-wiórowe, OSB, okleinowe i inne elementy wielkoformatowe powinny mieć grubość min. 22 mm; w przypadku remontów konieczne jest wykonanie prób rozciągania elementy mocujące użyte do przymocowania konstrukcji i warstw dachów muszą być odporne na przewidywane trudniejsze warunki korozyjne panujące w warstwie mocowania

74 strona 74 FATRAFOL-S Hydroizolacja dachów Problematyczne podłoża Wymagania jakościowe podłoża: Do problematycznych podłoży dla mechanicznie mocowanych systemów pokryć powłokowych należą w szczególności profilowane blachy aluminiowe, panele dachowe ze zintegrowaną warstwą termoizolacyjną, cienkościenne powierzchnie betonowe, płyty cementowo-wiórowe, stare pokrycia z powłoką z papy asfaltowej na warstwie termoizolacyjnej skompletowanej z elementów EPS itp. W stosunku do wszystkich powyższych podłoży zalecamy wykonanie prób wyrywania oraz sprawdzenie minimalnej wytrzymałości na obciążenie punktowe warstwy podkładowej na poziomie 500 N. Generalnie można zalecić empirycznie określone minimalne grubości problematycznych materiałów cienkościennych: blacha stalowa > 0,5 mm blacha aluminiowa > 0,6 mm panel betonowy > 13,0 mm płyta cementowo-drewniana> 13,0 mm Istniejący zespół warstw asfaltowych Panele wielowarstwowe, blachy profilowane o gr. 0,63 mm Pokrycia dachowe cementowo-włókniste Blacha aluminiowa lub inne kruche podłoża Warstwa hydroizolacyjna musi zostać oddzielona od podłoża za pomocą biobójczej włókniny podkładowej o min. masie powierzchniowej wynoszącej 300g/m 2. Nachylenie warstwy spadkowej konstrukcji dachu należy zaprojektować w sposób zapobiegający tworzeniu się kałuży na powierzchni pokrycia, zazwyczaj 3%. Ryzyko tworzenia się kałuży należy uwzględnić w projekcie grubości folii. Materiał: śruba z uszlachetnionej stali węglowej, zabezpieczona przed korozją, np. Durocoat (min. 15 cykli Kesternicha) łączniki teleskopowe z wysokiej jakości polipropylenu lub poliamidu nit rozprężny z utwardzanego stopu magnezowo-aluminiowego z wrzecionem ze stali ocynkowanej wkręt samowiercący z łbem talerzowym z polipropylenu lub poliamidu wzmocnionego włóknami szklanymi dociskowa podkładka talerzowa z blachy stalowej o odpowiednim wykończeniu powierzchni, np. Al/Zn Zastosowanie: śruby z łbem wpuszczanym w połączeniu z łącznikami teleskopowymi z tworzywa sztucznego mogą być stosowane do mocowania warstwy hydroizolacyjnej wraz z warstwą termoizolacyjną do cienkościennych płyt betonowych, same śruby mogą być zastosowane do mocowania liniowych elementów przytwierdzających

75 Hydroizolacja dachów FATRAFOL-S strona 75 plastikowe śruby z łbem talerzowym mogą być stosowane bezpośrednio do mocowania warstwy termoizolacyjnej wraz z warstwą termoizolacyjną do pierwotnych powłok asfaltowych na skompletowanych elementach z EPS, lekkich materiałów PU oraz na płytach pilśniowych. nity rozprężne w połączeniu z podkładką talerzową do mocowania pap hydroizolacyjnych lub z podkładką kwadratową do mocowania izolacji cieplnej do blachy aluminiowej, cienkościennych płyt betonowych, płyt drewno-cementowych i innych problematycznych podłoży. Wykonanie: połączenie łącznika teleskopowego i śruby pozwala na uzyskanie grubości zaciskowej nawet 515 mm; w przypadku użycia samych śrub grubość zaciskowa zazwyczaj wynosi maks. 130 mm. nity rozprężne w połączeniu z podkładką talerzową pozwalają na uzyskanie grubości zaciskowej maks. 222 mm plastikowe śruby z łbem talerzowym można stosować dla całej grubości zaciskowej do 290 mm elementy mocujące są dostępne pojedynczo w standardowym opakowaniu w przypadku stosowania śruby w zestawieniu z dociskową podkładką talerzową izolacja termiczna musi spełniać wymagania minimalnej wytrzymałości na obciążenie punktowe na poziomie 500 N całkowitą wymaganą długość śruby określa się jako: (grubość wszystkich warstw ponad warstwą mocowania + zalecana przez producenta głębokość osadzenia elementu w mm). W przypadku zastosowania łącznika teleskopowego w połączeniu ze śrubą należy doliczyć ok. 15 cm na stratę długości śruby w trzonku łącznika. elementy mocujące użyte do przymocowania konstrukcji i warstw dachów muszą być odporne na oczekiwane trudniejsze warunki korozyjne panujące w warstwie mocowania w przypadku mocowania do paneli wielowarstwowych, np. KINGSPAN, element mocujący należy umieścić w dolnej fali blachy górnej Warstwa odsączająca Warstwa odsączająca jest przeznaczona do odprowadzenia wody z warstw znajdujących się ponad warstwą hydroizolacyjną. Może być wykonana z obojętnych materiałów sypkich, tkanin i włóknin, mat z przestrzennie ukierunkowanych włókien syntetycznych, profilowanych płyt lub folii z tworzywa sztucznego, a także innych materiałów wodoprzepuszczalnych. Stosowana jest zwykle w konstrukcjach dachów użytkowych i zielonych. Warstwa odsączająca umieszczona ponad główną warstwą hydroizolacji musi być odporna na działanie korozji biologicznej. Warstwa odsączająca musi być odwodniona. Nieodwodniona warstwa odsączająca może pełnić funkcję oddzielającą lub hydroakumulacyjną. Specjalne rodzaje przeznaczone do dachów zielonych spełniają również funkcję akumulacji wody Folie drenażowe i hydroakumulacyjne LITHOPLAST DREN Opis produktu: Folia profilowana, perforowana do stosowania w ogrodach dachowych. Zastosowanie: Jako warstwa akumulacyjna i odsączająca dachów zielonych służąca do retencjonowania i odprowadzania nadmiaru wody deszczowej.

76 strona 76 FATRAFOL-S Hydroizolacja dachów Część wody przepuszczona przez warstwę akumulacyjną spływa po warstwie hydroizolacji do wpustów dachowych. Aby uniknąć zamulania warstwy odsączające ziemią, nad folią należy umieścić warstwę filtrującą z włókniny niepodatnej na korozję biologiczną. Sposób użycia: LITHOPLAST DREN należy układać bezpośrednio na warstwie hydroizolacyjnej konstrukcji dachu. Poszczególne pasy należy rozwijać jedne obok drugich na wolnej powierzchni. Należy je układać na zakład jednego rzędu wytłoczeń i skleić dwustronną taśmą klejącą do polietylenu. Na przygotowanej w ten sposób powierzchni należy ułożyć włókninę filtracyjną, a na niej - kolejne warstwy (żwir, substrat itp.). Zalecane minimalne nachylenie połaci dachu dla folii LITHOPLAST DREN wynosi 2 %. Wymiary: Folia LITHOPLAST DREN jest dostępna z wytłoczeniami o wysokości 10, 20, 40 oraz 60 mm. Projekt gabarytów folii akumulacyjnej powinien sporządzić architekt ogrodowy w oparciu o projekt ogrodu dachowego. Pakowanie: W nawojach na rolkach lub w postaci płyt Folia drenażowa Petexdren Opis produktu: Geomata syntetyczna wykonana z włókien polietylenowych. Wysoka wodoprzepuszczalność zostaje zachowana również po obciążeniu kolejnymi warstwami konstrukcyjnymi. Produkt w kolorze czarnym lub białym. Dostępna pojedynczo lub w postaci uwarstwionej z włókniną na bazie PE. Zastosowanie: Jako warstwa odsączająca i oddzielająca w konstrukcjach dachów płaskich użytkowych, zielonych, balastowych oraz dachów o podwójnej izolacji przeciwwodnej. Sposób użycia: Petexdren należy układać bezpośrednio na folii hydroizolacyjnej na styk. W przypadku Petexdrenu w wersji nie zawierającej włókniny, włókninę należy ułożyć oddzielnie na wcześniej ułożonej macie. Ponieważ Petexdren ma ograniczoną odporność na bezpośrednie działanie czynników atmosferycznych, po jego ułożeniu należy jak najprędzej wykonać następną warstwę zgodnie z danym projektem. Wymiary: - Petexdren 400 grubość 3,0 mm - Petexdren 900 grubość 6,0 mm - Petexdren (kompozyt) grubość 7,0 mm Pakowanie: W nawojach na rolkach o szerokości 1500 mm Inne Sznur uszczelniający MIRELON Profil okrągły z lekkiego PE w wersji z obniżoną palnością, kolor szaroczarny.

77 Hydroizolacja dachów FATRAFOL-S strona 77 Wymiary: Ø 6,8,10,12, - 70 mm Zastosowanie: do doszczelnienia profili zakończających z blachy powlekanej, listew osłonowych i przerw dylatacyjnych w remontowanych obiektach Zalety: niski ciężar właściwy, odporność termiczna od -65 C do +90 C, niski współczynnik przewodzenia ciepła l=0,038w/m.k Pakowanie: nawój w szpulach Listwa żwirowa Perforowana listwa ze stali nierdzewnej w kształcie litery L, na krawędziach wzmocniona przez wygięcie. Wymiary produkcyjne: 50 (100) x 30 x mm Zastosowanie: do zabezpieczenia i zakończenia warstw stabilizujących dachów balastowych, obciążanych żwirem lub płytkami na podkładkach, na obwodzie połaci dachowej Wsporniki instalacji odgromowej Elementy z gniazdem ze stali, tworzywa sztucznego lub betonu i trzonkiem mocującym przewodu odgromowego, podpora w całości z tworzywa sztucznego z osłoną uszczelniająca. Wymiary produkcyjne: w zależności od zatwierdzonego typu w zależności od typu - Ø mm wysokość mm stal/tw. sztuczne - Ø165 (140) mm wysokość 100 (70 mm) tw. sztuczne/beton x 105 mm wysokość 135 mm całości z tworzywa sztucznego Zastosowanie: uchwyty przewodów odgromowych na dachach płaskich w strefie wewnętrznej połaci oraz na konstrukcjach obwodowych System zabezpieczający przed upadkiem z dachu SAFEPOINT Uchwyt linowy do stałego użycia, przeznaczony do doraźnego przymocowania środków ochrony osobistej, zabezpieczający przed upadkiem z wysokości. Poszczególne warianty produkcyjne można zamontować do żelbetu, podłoża drewnianego, belek stalowych i blach trapezowych. Zastosowanie: Kotwa jest przeznaczona do zamontowania na dachu płaskim z drogą swobodnego spadania min. 1,5 m. Kotwa służy do zabezpieczenia pracowników firm montażowych lub osób wykonujących czynności kontrolne, konserwacyjne oraz naprawy na dachach. Z kotwy nie można korzystać jako z zaczepu do przenoszenia ciężarów. Sposób użycia: W żelbecie i drewnie należy wywiercić otwór, rozszerzany w górnej części. W otwór należy zamontować specjalną śrubę, do której należy przykręcić rurkę, a do niej ręcznie oczko zaczepowe, które należy usztywnić przy pomocy podkładki wachlarzowej. W wywierconych otworach belek stalowych rurkę należy zamocować przy pomocy śrub z łbem sześciokątnym i gwintem metrycznym. Do mocowania do blach trapezowych należy stosować dwuwarstwową podstawkę z blachy, którą należy przytwierdzić na szczyt fali blachy trapezowej przy użyciu śrub ze stali nierdzewnej. Wymiary: Średnica zewnętrzna rurki we wszystkich wariantach 20 mm, długość mm.

78 strona 78 FATRAFOL-S Hydroizolacja dachów Pakowanie: W zależności od poszczególnych wariantów produkcyjnych w skład opakowania wchodzą również odpowiednie materiały złączne. Dokumentacja techniczna: Karta techniczna SAFEPOINT, wydana przez TOPWET s.r.o Taśma butylokauczukowa Dwustronna taśma butylokauczukowa, stabilna UV, kolor czarny. Zastosowanie: gazoszczelne łączenie folii paroszczelnych, uszczelnianie szczegółów, przepustów i połączeń ze ścianami Zalety: ekstremalna odporność na starzenie się i wysoka wytrzymałość na rozciąganie, stabilność wymiarowa, temperatura obróbki od +5 C do +40 C, odporność termiczna od -30 C do + 80 C Wymiary: szerokość 15 mm, długość na rolce 45 m (również inne długości) Pakowanie: kartony papierowe Płynne masy hydroizolacyjne Triflex ProDetail Triflex ProDetail to płynny system hydroizolacji na bazie dwuskładnikowej żywicy akrylowo-polimerowej wzmocnionej wkładką Triflex Special Fleece 110g/m². Kolor podstawowy RAL 7032 (piasek rzeczny), RAL 7035 (jasnoszary) oraz RAL 7043 (szary transportowy). Parametry techniczne: europejska aprobata techniczna ETA-06/0269 zgodnie z ETAG 005 odporny na działanie warunków klimatycznych odporny na przerastanie korzeniami roślin odporny na hydrolizę i trwałe działanie wody odporność na rozprzestrzenianie się ognia na dachu - klasyfikacja Broof (t3) Zastosowanie: Do obróbki nietypowych złożonych szczegółów. Można go stosować na praktycznie wszystkich rodzajach podłoży w połączeniu z folią PVC-P FATRAFOL. Należy go nakładać przy użyciu pędzla lub specjalnego wałka. Zaaprobowane rodzaje podłoży: asfalt, bitum, modyfikowane papy asfaltowe SBS i APP beton, polimerobeton, wylewka wyrównująca, beton lekki, tynk

79 Hydroizolacja dachów FATRAFOL-S strona 79 stal, stal nierdzewna, aluminium, miedź, cynk, ołów szkło, drewno folie hydroizolacyjne na bazie PVC-P powierzchnie z tworzywa sztucznego (folia, powłoki, elementy) - PVC-P, PU, PMMA, żywice epoksydowe i poliestrowe, EPDM Sposób użycia: Prace mogą być wykonywane tylko przez odpowiednio przeszkoloną firmę. Wszystkie podłoża muszą być czyste, suche, wolne od pyłu, oleju, zatłuszczeń, niespójnych powłok malarskich i innych zanieczyszczeń. Przygotowanie podłoża (w większości przypadków uszorstnienie, przeszlifowanie papierem ściernym itp.) należy wykonać zgodnie z zaleceniami producenta. zasadniczo: zagruntowanie powierzchni + dwukrotne malowanie z welonem wzmacniającym Gotowa hydroizolacja jest wodoszczelna po upływie 30 minut, można po niej chodzić po upływie 45 minut. Uwaga: Temperatura stosowania: - 5 C do +40 C Zużycie: ok. 3 kg / 1 m 2 Właściwą masę należy przygotować, mieszając podstawowe składniki z katalizatorem Triflex Katalysator (100 g katalizatora na 5 kg masy). Gotową masę należy zużyć w ciągu ok. 30 minut. Pakowanie: - Triflex ProDetail puszka 15,0 kg - Triflex Catalysator torebka plastikowa 0,10 kg - Triflex Specialvlies welon wzmacniający o szerokości 20 cm, 52,5 cm, 105 cm; nawój 50 m - Triflex Cryl Primer 222 i 276 puszka 10 kg Środek czyszczący: Triflex Cleaner (puszka 9 l) Triflex ProFibre Triflex ProFibre to płynny system hydroizolacji na bazie dwuskładnikowej żywicy akrylowo-polimerowej, wzmocniony włóknami rozproszonymi. Zastosowanie: Do obróbki nietypowych złożonych szczegółów. Można go stosować na praktycznie wszystkich rodzajach podłoży w połączeniu z folią PVC-P FATRAFOL. Należy go nakładać przy użyciu pędzla lub specjalnego wałka. Zaaprobowane rodzaje podłoży oraz ich przygotowania patrz Triflex ProDetail. Parametry techniczne: odporny na działanie warunków klimatycznych odporny na przerastanie korzeniami roślin odporny na hydrolizę i trwałe działanie wody odporność na rozprzestrzenianie się ognia na dachu - klasyfikacja Broof (t1) Sposób użycia: Wszystkie podłoża muszą być czyste, suche, wolne od pyłu, oleju, zatłuszczeń, niespójnych powłok malarskich i innych zanieczyszczeń. Przygotowanie podłoża (w większości przypadków uszorstnienie, przeszlifowanie papierem ściernym itp.) należy wykonać zgodnie z zaleceniami producenta. Triflex ProFibre należy nakładać na wcześniej przygotowane i zagruntowane podłoże przy użyciu wałka lub pędzla w ilości min. 3,0 kg/m 2. Gotowa hydroizolacja jest wodoszczelna po upływie 30 minut, można po niej chodzić po upływie 45 minut. Temperatura stosowania: 0 C do +40 C Zużycie: ok. 3 kg / 1 m 2 Pakowanie: - Triflex ProFibre puszka 15,0 kg - Triflex Catalysator torebka plastikowa 0,10 kg - Triflex Cryl Primer 222 i 276 puszka 10 kg Środek czyszczący: Triflex Cleaner (puszka 9 l)

80 strona 80 FATRAFOL-S Hydroizolacja dachów Masa wyrównująca do stropodachów Thermoperl Masa wyrównująca do stropodachów wyprodukowana z naturalnego perlitu powleczonego asfaltem. Zastosowanie: Wyrównywanie nierówności stropodachów, przede wszystkim podczas remontów asfaltowych pokryć powłokowych, realizacja spadków. Sposób użycia: Po wymieszaniu materiału z emulsją Perlmix należy rozprowadzić po podłożu i zagęścić (zagęszczenie ok. 30 %). Zalety: Parametry techniczne: Pakowanie: 100l/worek Łatwość pracy z produktem. - zużycie ok. 13 l na 1 m 2 i 10 mm grubości - przewodność cieplna: 0,07 W/(m.K) - ciężar właściwy 300 kg/m 3

81 Hydroizolacja dachów FATRAFOL-S strona 81 3 GŁÓWNE ZASADY KONSTRUKCYJNE 3.1 Ogólne wymagania dotyczące projektowania dachów Podstawowe wymagania dotyczące budowy przegrody dachowej to: wytrzymałość mechaniczna i stabilność bezpieczeństwo pożarowe higiena, ochrona zdrowia i środowiska ochrona przed hałasem bezpieczeństwo użytkowania oszczędność energii i ochrona cieplna inne wymagania inwestora (wygląd, trwałość, niezawodność dachu lub jej elementów itp.) Dach musi być zaprojektowany w taki sposób, aby przez cały okres swojej żywotności był odporny na obciążenia mechaniczne i dynamiczne, korozje, działanie czynników chemicznych, biologicznych, elektromagnetycznych i atmosferycznych, a także aby uniemożliwiał przedostawanie się wody czy wilgoci do konstrukcji dachu. Musi spełniać wymagania dotyczące izolacji termicznej zgodnie z normą ČSN , właściwości akustycznych określonych na podstawie rachunku izolacyjności akustycznej powietrza, a także wymagania sanitarno-higieniczne w zakresie ochrony przed hałasem. Projekt dachu musi w pełni i jednoznacznie określać specyfikacje materiałów, technologii, konstrukcji i eksploatacji dachu. Projekt konstrukcji dachu musi spełniać parametry obciążenia przewidziane we właściwych normach. Przegroda dachowa musi wytrzymać wszystkie określone, a także przewidywane obciążenia w całym okresie żywotności dachu, w szczególności obciążenia od własnego ciężaru, warstw użytkowych i stabilizujących, urządzeń umieszczonych na dachu, śniegu, wody i lodu, wraz z działaniem sił mechanicznych wynikających z ssania i parcia wiatru, zmian temperatury oraz obsługi i utrzymania dachu. Żadne z powyższych obciążeń nie może prowadzić do utraty funkcjonalności, uszkodzenia, zmniejszenia trwałości lub niezawodności dachu, jej warstwy lub innego elementu. Podczas wykonywania warstw hydroizolacyjnych dachów w systemie FATRAFOL-S należy uwzględnić specyficzne właściwości, typowe w przypadku realizacji wszystkich pokryć powłokowych przy użyciu hydroizolacyjnych folii dachowych z tworzywa sztucznego. W niniejszym rozdziale przedstawiono wymagania jakościowe w zakresie rozwiązań konstrukcyjnych i stabilizacji poszczególnych części przegrody dachowej w odniesieniu do stosowania folii hydroizolacyjnych FATRAFOL w konstrukcjach: - mechanicznie mocowanych elastycznych hydroizolacyjnych powłok dachowych - klejonych powłok hydroizolacyjnych - powłok hydroizolacyjnych obciążonych warstwą żwirową lub warstwą użytkową - powłok hydroizolacyjnych obciążonych warstwą wegetacyjną

82 strona 82 FATRAFOL-S Hydroizolacja dachów 3.2 Konstrukcja podłoża Wymagania dotyczące podłoża w przypadku nowych przegród dachowych Podłoże główne, ewentualnie również zabezpieczające warstwy hydroizolacyjne, można zaprojektować w formie wylewek cementowych lub betonowych, w formie betonowych płyt lub paneli stropowych lub dachowych, w formie stalowych blach trapezowych, w formie desek lub płyt z materiałów drewnopochodnych, z materiałów na bazie silikatów, tworzyw sztucznych i elastomerów, w formie sztywnych płyt z włókien mineralnych i innych materiałów. Górna płaszczyzna podłoża musi być spójna i odpowiednio wytrzymała (wytrzymałość na ściskanie co najmniej na poziomie 60 kpa w ścisku 10 %). Wytrzymałość podłoża dachów użytkowych zależy od wywieranego obciążenia i konstrukcji układu warstw użytkowych. Podłoża muszą być oczyszczone z wszelkich zanieczyszczeń i bez lokalnych nierówności. Jakość podłoży dla mechanicznie mocowanych powłok hydroizolacyjnych z tworzywa sztucznego z uwzględnieniem zalecanych elementów mocowania określono w art Elementy mocujące do mocowania izolacji przeciwwodnej i termicznej. W normie ČSN płaskość podłoża nie jest wyraźnie zdefiniowana, dlatego zawsze należy uwzględnić wymagania norm technicznych i inwestora, najlepiej w protokole przekazania i odbioru placu budowy. Podkład może być wilgotny, ale nie mogą na nim występować kałuże wody, śnieg czy lód. Jeżeli pokrycie powłokowe dachu ma zostać wykonane z folii FATRAFOL, żadna warstwa przegrody dachowej pod tym pokryciem nie może zawierać smoły lub mas, z których ulatniają się rozpuszczalniki organiczne. Preparaty do gruntowania drewnianych podłoży pod folie FATRAFOL nie mogą zawierać olejów ani silnie lotnych rozpuszczalników organicznych.

83 Hydroizolacja dachów FATRAFOL-S strona 83 Zaleca się, aby drewniane elementy nośne przez cały czas użytkowania konstrukcji były dostępne do kontroli, przeprowadzenia naprawy czy ponownego nałożenia preparatu do ochrony drewna. Pod względem konstrukcyjnym ochrona drewna powinna polegać przede wszystkim na zapewnieniu wilgotności elementów drewnianych w obiekcie, która nie powoduje wzrost aktywności grzybów i owadów niszczących materiał drewniany. Aktywność środkowoeuropejskich gatunków owadów niszczących drewno ustaje, gdy wilgotność drewna spada poniżej wartości 10 %. Z kolei aktywność grzybów niszczących drewno ustaje, gdy wilgotność drewna spada poniżej wartości 20 %. Wyjątek stanowi jedynie stroczek domowy, który jest aktywny już od 16 % wilgotności Wymagania dotyczące podłoża w przypadku renowacji Podstawowe wymagania dotyczące podłoża opisano w art Przy zastosowaniu odpowiedniej warstwy oddzielającej, podłożem pod nową warstwę hydroizolacyjną może być asfaltowe pokrycie powłokowe, pokrycie z blachy, masa szpachlowa, natrysk poliuretanowy, stare pokrycie powłokowe z gumy i tworzywa sztucznego i in. Wszystkie powyższe przypadki wymagają jednak wykonania ogólnego badania jakości i spójności warstwy podkładowej oraz stopnia jej zużycia. Do oceny stanu wilgotności dachu najlepiej skorzystać z obliczeń termiczno-technicznych. Koniecznie należy dokonać oceny wpływu zmian kształtu i objętości wbudowanych materiałów, sprawdzić poprawność spadków oraz funkcjonalność istniejącego systemu odprowadzania wody z połaci dachowych, a także rozpatrzyć konieczność uzupełnienia elementów bezpieczeństwa służących do obsługi i utrzymania czystości dachu itp. Bardzo ważnym kryterium jest sprawdzenie wytrzymałości statycznej projektowanej warstwy mocującej oraz protokolarne określenie siły wyrywania dla rozpatrywanego rodzaju elementów mocujących. Minimalna siła wyrywania oddziałująca na 1 punkt mocowania nie powinna być mniejsza niż 1000 N. Jeżeli siła wyrywania nie spełnia wymaganego parametru, należy

84 strona 84 FATRAFOL-S Hydroizolacja dachów to uwzględnić w projektowanym sposobie mocowania (większa liczba elementów mocujących, jednoczesne zastosowanie różnych sposobów przytwierdzania pokrycia dachowego). Materiały muszą być umieszczone w dachu i usytuowane względem siebie w taki sposób, aby w bezpośrednim kontakcie lub za pośrednictwem warstwy czy przepływu wody nie były w stosunku do siebie w niekorzystnej interakcji. Do oddzielenia materiałów można zastosować warstwę oddzielającą. Jeżeli nośność remontowanego dachu oraz stan wcześniej ułożonych materiałów na to pozwoli, zaleca się pozostawienie na dachu możliwie najwięcej pierwotnie użytych materiałów. Materiały rozbiórkowe, o ile jest to możliwe, należy oddać do recyklingu lub odkładać na zwykłych wysypiskach. Powierzchnia musi być w wystarczającym stopniu równa, bez wgłębień i większych pofałdowań. Wszystkie większe nierówności muszą zostać usunięte lub wypełnione przy użyciu odpowiedniego materiału, np. Thermoperl. W przypadku renowacji jednopowłokowego stropodachu bitumicznego posiadającego niekorzystny bilans pary wodnej i niewymagającego dodatkowego ocieplenia, izolację asfaltową należy przebić, wykonując co najmniej pięć otworów o średnicy 50 mm na 1 m 2 dachu (1 % powierzchni), i umożliwić swobodne odprowadzanie pary wodnej przez izolację asfaltową. W przypadku prac renowacyjnych z ociepleniem, pierwotna hydroizolacja asfaltowa pełni funkcję membrany paroszczelnej. Usuwanie wilgoci technologicznej odbywa się przy pomocy wywietrzników z kołnierzem asfaltowym - patrz realizacja szczegółów. Wymagania odnośnie wilgotności podkładów przedstawia Tabela 6, zalecenia dotyczą również podkładów nowych przegród dachowych. Jeżeli badanie wilgotnościowe przy użyciu sondy pomiarowej wykaże niekorzystny bilans wilgotnościowy dachu, należy podjąć środki prowadzące do obniżenia wilgotności stwierdzonej w danych warstwach podkładowych. Tabela 6: Zalecane maksymalne wilgotności materiałów wbudowanych w konstrukcje dachów Materiał maksymalna zawartość wilgoci [%] Beton lekki o ciężarze właściwym od 450 do 700 kg.m Beton lekki o ciężarze właściwym poniżej 450 kg.m Tworzywa sztuczne lekkie (EPS, PU, PE, PVC mieszanki fenolityczne) o ciężarze właściwym poniżej 40 kg.m Tworzywa sztuczne lekkie (EPS, PU, PE, PVC mieszanki fenolityczne) o ciężarze właściwym powyżej 40 kg.m Tworzywa sztuczne lekkie, specjalne (XPS, natrysk PU na zewnętrznej powierzchni dachów o ciężarze właściwym poniżej 40 kg.m Tworzywa sztuczne lekkie, specjalne (XPS, natrysk PU na zewnętrznej powierzchni dachów o ciężarze właściwym powyżej 40 kg.m -3 8 Maty i produkty z włókien mineralnych i szklanych o ciężarze właściwym poniżej 110 kg.m Szkło piankowe 5 Płyty cementowo-drewniane 15 Drewno (tarcica) 16 Pospółka 4 Żwir frakcja 7-30 mm 2 Keramzyt 8 Pumeks hutniczy 7 Piasek pumeksowy 7 Agloporyt 8 Żużel 15 Perlitobetony o ciężarze właściwym od 400 do 700 kg.m Warstwa paroszczelna Warstwy paroszczelne są umieszczane w układach przegród dachowych w celu zmniejszenia przepływu dyfuzyjnego pary wodnej z pomieszczeń do dachu i zapobiegania kondensacji pary wodnej z wszystkimi negatywnymi skutkami z tym związanymi.

85 Hydroizolacja dachów FATRAFOL-S strona 85 Warstwa paroszczelna powinna być z materiałów o wysokim współczynniku oporu dyfuzyjnego. Zaleca się stosowanie materiałów, które można ze sobą łączyć w sposób homogeniczny; również połączenia z wszystkimi konstrukcjami przechodzącymi przez dach oraz konstrukcjami zakończeniowymi muszą być wykonane jako nieprzepuszczające powietrza. Funkcję warstwy paroszczelnej może, w przypadku dodatkowego ocieplania przegrody dachowej, pełnić również nienaruszone pokrycie bitumiczne. Warstwa paroszczelna utworzona w formie gazoszczelnie połączonej folii paroizolacyjnej jest umieszczana poniżej warstwy termoizolacyjnej w kierunku do wewnętrznej powierzchni konstrukcji dachu, a w przypadku użycia silikatowej warstwy spadkowej w układzie dachu, jest umieszczana na niej. Paroprzepuszczalność warstw w kierunku powierzchni przegrody dachowej musi rosnąć w celu zapewnienia wentylowania par wody, które przenikną za warstwę paroszczelną. Umieszczenie warstwy paroszczelnej pod monolityczną warstwą spadku lub warstwą termoizolacyjną jest niewskazane, gdy warstwa ta nie ma możliwości usuwania nadmiaru wilgoci technologicznej z góry. Pod warstwą paroszczelną z folii lekkich, na monolitycznej lub prefabrykowanej warstwie podkładowej lub spadkowej z mas silikatowych należy usytuować warstwę ochronną i oddzielającą z odpowiedniej włókniny. Warstwy paroszczelne należy wymiarować na podstawie obliczeń wilgotności. W przypadku użycia otwartych dyfuzyjnie folii FATRAFOL oraz pod warunkiem, że w ustroju dachu pod warstwą hydroizolacji nie są obecne pokrycia z papy asfaltowej lub inne zamknięte warstwy dyfuzyjnie, można w większości przypadków zastosować folie paroszczelne o długości dyfuzji 50 m. W przypadku użycia warstwy termoizolacyjnej z szkła piankowego, warstwa paroszczelna wcale nie musi być stosowana, jednak brak jej zastosowania należy potwierdzić obliczeniowo, sporządzić bilans pary wodnej w konstrukcji dachowej i zapewnić odpowiedni układ warstw dachu co do wielkości współczynnika przenikania ciepła i oporu dyfuzyjnego. Połączenia na całej powierzchni warstwy muszą być w pełni funkcjonalne przez cały okres żywotności dachu lub w obliczeniach należy uwzględnić ich nieszczelność. Do zapewnienia funkcjonalności warstwy paroszczelnej wymagana jest jej ciągłość na całej powierzchni dachu. W razie występowania ewentualnych nieszczelności warstwy paroszczelnej na 0,1 % powierzchni wartość jej oporu dyfuzyjnego zostaje zmniejszona do ok. 30 % wartości pierwotnej, a w przypadku nieszczelności na 1 % powierzchni warstwa paroszczelna jest zupełnie nieskuteczna! Perforacje spowodowane przez elementy mocujące nie są rozpatrywane. Rzeczywista wartość perforacji w przypadku folii PE jest pomijalna ze względu na wypełnienie otworu trzonkiem elementu mocującego. W przypadku bitumicznych membran paroizolacyjnych wartość ta jest jeszcze bardziej korzystna. Warstwa paroszczelna może jednocześnie pełnić funkcję warstwy nieprzepuszczającej powietrza lub zabezpieczającej warstwy hydroizolacyjnej. W przypadku gdy warstwa paroszczelna spełnia jednocześnie funkcję zabezpieczającej warstwy hydroizolacyjnej, musi być odwodniona. Zaleca się podłączenie elementów odwodnienia do oddzielnych rur spustowych lub oddzielne podłączenie z zastosowaniem zaworu zwrotnego do wspólnej rury spustowej systemu odprowadzania wody głównej warstwy hydroizolacyjnej. 3.4 Izolacja termiczna Izolacje termiczne muszą spełniać wymagania stawiane stropodachom, muszą być odporne termicznie, wymiarowo stałe, nie podlegające zmianom objętości i kształtu, wykonane z materiałów o zmniejszonej zdolności pochłaniania wody i wilgoci, odporne na działanie czynników biologicznych.

86 strona 86 FATRAFOL-S Hydroizolacja dachów Materiały termoizolacyjne muszą być trwale odporne na obciążenia występujące w ustrojach dachów. Warstwy termoizolacyjne wykonane z pojedynczych elementów są projektowane jako spójne. W przypadkach, gdy można się spodziewać wystąpienia szczelin między płytami materiału termoizolacyjnego w wyniku ugięcia lub zmian wymiarów i kształtu podłoża czy płyt izolacji termicznej, zaleca się stosowanie płyt frezowanych. Materiały płytowe należy układać na zrąb. W przypadku rozpatrywania warstwy termoizolacyjnej składającej się z kilku nałożonych na siebie płyt, szczeliny płyt górnych nie należy nakładać na szczeliny płyt dolnych. Warstwa termoizolacyjna dachów odwróconych musi być wykonana z materiału odpornego na działanie wody, którego producent deklaruje odpowiednie właściwości izolacyjności cieplnej przy oczekiwanym działaniu wody. Materiały odpowiednie to materiały o niskiej nasiąkliwości. W celu zapewnienia wystarczającej sztywności podłoża, wymaganej między innymi do wykonania połączeń hydroizolacyjnych folii dachowych, płyty izolacji termicznej muszą spełniać następujące wymagania: wytrzymałość na ściskanie przy 10 % ściśnięcia zgodnie z normą EN 826 0,06 N/mm 2 (60 kpa). Wymaganie to dotyczy materiałów jednorodnych lub górnej warstwy wyrobów wielowarstwowych lub kompozytowych. zachowanie pod obciążeniem punktowym zgodnie z EN N dla odkształcenia 5 mm 3.5 Warstwa ochronna i oddzielająca Warstwy ochronne i oddzielające mają na celu zapewnienie ochrony mechanicznej powłoki hydroizolacyjnej oraz oddzielenie od warstw, dla których występuje ryzyko wzajemnego negatywnego oddziaływania w bezpośrednim kontakcie. Powłoki z folii hydroizolacyjnych FATRAFOL bez zintegrowanej włókniny należy oddzielać od wszystkich rodzajów podłoży na całej powierzchni przy użyciu włókniny o minimalnej masie powierzchniowej 300 g/m 2. Wyjątek stanowią następujące konstrukcje podkładów, w których należy użyć innej warstwy oddzielającej, lub warstwa ta wcale nie jest konieczna: - podłoża drewniane z belek i desek należy oddzielać przy użyciu włókniny o minimalnej masie powierzchniowej wynoszącej 500 g/m 2 - podłoża ze styropianu lub styroduru należy oddzielać przy użyciu welonu szklanego o min. masie powierzchniowej wynoszącej 120g/m², gdy folia PVC-P stanowi górną nieosłoniętą warstwę przegrody dachowej *) - podłoża ze styropianu lub styroduru należy oddzielać przy użyciu włókniny o min. masie powierzchniowej wynoszącej 200 g/m², gdy warstwę hydroizolacyjną stanowi folia PVC-P chroniona kolejnymi warstwami. Również w tym przypadku można użyć welonu szklanego o masie powierzchniowej 120 g/m 2 *) - podłoża wykonane z sztywnych termoizolacyjnych płyt dachowych z włókien mineralnych i poliuretanów lekkich lub PIR nie wymagają stosowania warstwy ochronnej i oddzielającej, folia jest układana bezpośrednio na izolacji termicznej *) folia TPO nie wymaga oddzielania 3.6 Główna warstwa hydroizolacyjna Główna warstwa hydroizolacyjna to konstrukcja wodoszczelna, która w momencie projektowania budynku zapobiega przedostawaniu się wody opadowej, technologicznej do dachu lub środowiska pod nim. Jest to konstrukcja lub jej część o dominującej funkcji hydroizolacyjnej w przegrodzie dachowej.

87 Hydroizolacja dachów FATRAFOL-S strona 87 Warstwa jest umieszczana zgodnie z wymaganiami użytkowania konstrukcji dachowej, w przypadku układu dachu odwróconego zaleca się projektowanie warstw ponad nią w systemie demontowalnym umożliwiającym dokonanie jej naprawy, konserwacji lub wymiany. Główną warstwę hydroizolacyjną należy projektować pod kątem obciążenia hydrofizycznego, procedur technologicznych wykonania oraz dostępności dla napraw. Zaleca się uwzględnienie wymagań dotyczących niezawodności, trwałości i wykonalności. Elementy mocujące powłokową warstwę hydroizolacyjną należy dobierać, biorąc pod uwagę wymagania dotyczące zapewnienia odpowiedniej nośności przez cały okres żywotności dachu. Główną warstwę hydroizolacyjną systemu FATRAFOL-S można zastosować również w przypadku spadku zerowego. Mimo że woda stojąca i tworzenie się kałuży na pokryciu nie ma w przypadku folii hydroizolacyjnych FATRAFOL negatywnego wpływu na parametry techniczne produktu ani żywotności powłoki hydroizolacyjnej, ze względu na konstrukcję budowlaną zaleca się wykonanie spadku pokrycia. Zalecany spadek zależy od spodobu wykorzystania konstrukcji dachu (patrz norma ČSN ). Główna warstwa hydroizolacyjna w systemie FATRAFOL-S zazwyczaj składa się z jednej warstwy określonego rodzaju folii dachowej Określenie odpowiedniego rodzaju folii dla głównej warstwy hydroizolacyjnej Fatra,a.s., Napajedla, jako producent folii hydroizolacyjnych na bazie PVC-P i TPO, oferuje do systemu FATRAFOL-S w sumie 5 rodzajów folii hydroizolacyjnych PVC-P oraz 3 rodzaje folii hydroizolacyjnych TPO. Przydatność ich zastosowania w postaci głównej warstwy hydroizolacyjnej w przegrodach dachowych określają ich specyfikacje techniczne. Wybór najodpowiedniejszego rodzaju folii dla określonego celu przedstawia Tabela 7, podane zastosowania są zastosowaniami zalecanymi. W praktyce bowiem można, a w większości przypadków również należy, wzajemnie łączyć niektóre rodzaje folii na dachu, mając na uwadze ich charakterystyczne właściwości techniczne i cechy użytkowe. Folie hydroizolacyjne wierzchniego krycia muszą być odporne na działanie promieniowania UV, folie o mniejszej odporności na działanie promieniowania UV muszą być wbudowane w taki sposób, aby przez cały okres żywotności dachu nie mogły zostać narażone na bezpośrednie czy odbite promieniowanie słoneczne. Kwestię ochrony przed promieniowaniem UV należy uwzględniać również w trakcie budowy, materiały o ograniczonej odporności na działanie czynników atmosferycznych muszą zostać wbudowane na miejsce ich przeznaczenia w terminach określonych przez ich producentów. Bezpieczeństwo pożarowe dachów należy projektować w zależności od tego, czy chodzi o konstrukcję nośną czy nienośną dachu. Konstrukcja nośna musi spełniać wymagania odporności ogniowej stosownie do rodzaju części konstrukcyjnej (DP1, DP2 lub DP3). W przypadku konstrukcji nienośnych odporność ogniowa nie jest określana, można przejść do dalszej treści instrukcji. Budowa przegrody dachowej w przestrzeni zagrożonej pożarem musi spełniać klasę reakcji dachów narażonych na działanie ognia zewnętrznego B ROOF (t3), a w przestrzeni bez zagrożenia pożarowego - klasę B ROOF (t1).

88 strona 88 FATRAFOL-S Hydroizolacja dachów Jednym z wielu czynników, jakie mogą mieć wpływ na wybór odpowiedniego rodzaju folii jest temperatura powierzchni. Jest ona uzależniona od koloru i struktury powierzchni folii oraz od przewodzenia ciepła warstw podkładowych. Folia w ciemnym kolorze wpływa na zwiększenie temperatury powierzchni powłoki, która może sięgać nawet 85 C, co należy uwzględnić podczas doboru odpowiedniego rodzaju materiału termoizolacyjnego. Z kolei folie w jasnych kolorach odbijają promieniowanie słoneczne, z czego korzystają na przykład niektóre rodzaje paneli fotowoltaicznych. Na dachach płaskich, a także w układach warstw ochronnych i użytkowych, w czasie deszczu lub topnienia śniegu tworzy się warstwa wody, wywierająca parcie hydrostatyczne. Odpowiednia grubość folii spełniająca wymagania stawiane temu rodzajowi obciążenia wynosi min. 1,5 mm (zalecenia normy ČSN P ). Kolejnym kryterium określania rodzaju folii hydroizolacyjnej jest przewidywane działanie korozyjne oraz wzajemne oddziaływanie materiałów. Oddziaływanie korozyjne dachu jest powodowane w szczególności przez czynniki chemiczne, termiczne, biologiczne, elektromagnetyczne czy atmosferyczne. Na korozję wpływa również otoczenie budynku oraz środowisko wewnątrz budynku. Obciążenia te są szczególnie silne w miejscach powstawania kałuży wody stojącej na pokryciu. W niektórych przypadkach spójna warstwa wody może mieć korzystny wpływ na żywotność pokrycia powłokowego - dzięki zdolności pochłaniania promieniowania cieplnego i odbijania promieniowania UV. Ze względów praktycznych należy preferować odprowadzenie wody z przegrody dachowej. Typowym przykładem wzajemnego oddziaływania materiałów jest bezpośredni kontakt styropianu z folią PVC-P. Niedostateczne oddzielenie może w znacznym stopniu spowodować spadek żywotności obu materiałów. Tabela 7: Możliwości zastosowania hydroizolacyjnych folii dachowych FATRAFOL Folia bez ochrony, w pełni wystawiona na Folia chroniona warstwą działanie warunków atmosferycznych balastową lub użytkową Rodzaj systemu dachowego / rodzaj folii hydroizolacyjnej mocowana mechanicznie w przestrzeni o poza zagrożeniu przestrzenią o pożarowym zagrożeniu pożarowym przyklejona obciążona żwirem, płytkami + + główne zastosowanie + odpowiednie zastosowanie nieodpowiednie zastosowanie *) w sprawie przydatności zastosowania do konkretnego projektu należy skonsultować się z producentem z warstwą wegetacyjną Zalecane preferencyjne zastosowanie folii FATRAFOL renowacja dachów asfaltowych FATRAFOL 807 AA renowacja dachów asfaltowych w przestrzeni o zagrożeniu pożarowym FATRAFOL 807/V + + systemy klejone standardowe dachy z FATRAFOL 810 FATRAFOL 810/V *) + *) pokryciem mocowanym mechanicznie FATRAFOL 810 AA FATRAFOL 810/V AA FATRAFOL FATRAFOL 818/V dachy zielone FATRAFOL 818/V-UV EKOPLAN FATRAFOL P FATRAFOL P odcinki dachów z zagrożeniem pożarowym wierzchnie warstwy balkonów i tarasów dachy z warstwą balastową i warstwą użytkową doraźne powłoki hydroizolacyjnej dachy z pokryciem mocowanym mechanicznie dachy z warstwą balastową i dachy zielone FATRAFOL P 918/SG-PV dachy fotowoltaiczne

89 Hydroizolacja dachów FATRAFOL-S strona Stabilizacja powłoki hydroizolacyjnej Zabezpieczenie pokrycia przed działaniem sił wewnętrznych Charakterystyczna cecha wszystkich folii wykonanych z plastyfikowanego PVC i TPO to zmiany ich wymiarów w zależności od temperatury i czasu narażenia. Zjawisko to ma swoje podstawy w samej technologii produkcji, rozszerzalności cieplnej i długookresowych zmianach strukturalnych masy folii. Zmiany wymiarów folii przebiegają przez cały okres jej żywotności, największa zmiana (przede wszystkim kurczenie) następuje tuż po jej rozwinięciu z mocno nawiniętej rolki oraz w momencie pierwszego nagrzania ułożonej luzem folii przez promieniowanie słoneczne lub inne źródło ciepła. W związku z tym zaleca się pozostawienie rozwiniętych pasów folii na połaci dachu. Folie przez określony czas powinny leżeć niepołączone i nieprzymocowane. W ciepłym i słonecznym dniu wystarcza kilka minut, przy zachmurzeniu mniej więcej 1/2 godziny. Przed kolejnym działaniem sił wewnętrznych pokrycie należy na obwodzie lub w stopie konstrukcji ograniczających przymocować do stabilnego podkładu, kierując się wskazówkami zawartymi w instrukcji. Folia wymaga mocowania również w koszach, narożach między dachami i za attykami, na obwodzie wystających przegród budowlanych, wokół wszystkich przepustów przez dach, a także w miejscach, w których skurcz folii wpłynąłby negatywnie na funkcjonalność i stabilność pokrycia (powstanie zatoczek i tzw. trampolin ). Mocowanie koniecznie należy wykonać również w przypadku późniejszego obciążenia pokrycia warstwą stabilizującą, ochronną lub użytkową czy też warstwami wegetacyjnym. W takiej sytuacji folia w swej strefie wewnętrznej jest ułożona całkowicie swobodnie między warstwami ochronnymi, które działają jako warstwy ślizgowe w stosunku do ruchów folii, wywierając jedynie nieznaczny opór dla sił wewnętrznych folii. W przypadku dachów o klasycznym układzie warstw z folią hydroizolacyjną mocowaną mechanicznie, dodatkowy skurcz folii ma też korzystny wpływ na płaskość zewnętrznej powierzchni dachu, gdyż usuwa pofałdowania folii, których zazwyczaj nie da się w pełni wyeliminować podczas układania warstwy hydroizolacyjnej. Ze statycznego punktu widzenia zmiany wymiarów wynikają z sił działających wewnątrz folii w płaszczyźnie jej rozwinięcia. Działają one we wszystkich kierunkach, lecz z różną intensywnością. Wielkość napięcia powstającego w dowolnym punkcie pokrycia zależy od wymiarów i kształtu izolowanej powierzchni, a także od rozmieszczenia sztywnych punktów (elementy mocujące, wystające konstrukcje, przepusty, wpusty itp.). Elementy mocujące w konstrukcji przegrody dachowej powinny znosić obciążenia w sposób gwarantujący lepsze przeniesienie działających sił, tzn. rozciągających, nie zginających. Elementy mocujące nie są wymiarowane na zginanie. Powyższe wymagania zostają spełnione przy zastosowaniu liniowych elementów przytwierdzających z blachy powlekanej, które można zgrzewać homogenicznie z folią. Podstawowe kształty elementów przytwierdzających z blachy powlekanej przedstawia Tabela 5. Liczba mocowań na 1 m długości elementu przytwierdzającego wynosi co najmniej 4 szt. W zależności od rodzaju podłoża mocowaniami mogą być nity rozporowe, kołki, wkręty, śruby, gwoździe itp. Wzajemna odległość dwóch sąsiednich elementów mocujących nie może być mniejsza niż 150 mm. Mocowanie zygzakiem w dwóch liniach, zalecany w przypadku użycia elementów przytwierdzających o dłuższej szerokości. Mocowania brzegowe elementów przytwierdzających nie należy doliczać do całkowitej liczby mocowań do stabilizacji pokrycia powłokowego przed działaniem sił zewnętrznych. Posadawiając liniowe elementy przytwierdzające, należy zapewnić im możliwość rozszerzania na długość. Maksymalna długość odcinka dylatacyjnego zgodnie z normą ČSN wynosi 6 m. Stosowanie klasycznych dekarskich połączeń i elementów dylatacyjnych jest niedopuszczalne w przypadku stosowania blach powlekanych. Obok mocowań liniowych, wszystkie rodzaje folii PVC-P, przeznaczone do mocowania mechanicznego oraz folia FATRAFOL P 916 muszą być zabezpieczone przed działaniem sił wewnętrznych również w strefie wewnętrznej dachu, w ilości co najmniej 2 szt. punktowych elementów mocujących na 1 m².

90 strona 90 FATRAFOL-S Hydroizolacja dachów szczegół obróbki blacharskiej attyki Zabezpieczenie pokrycia przed działaniem sił zewnętrznych Największą siłą zewnętrzną oddziałującą na każde pokrycie dachowe jest ciśnienie ujemne (ssanie) wiatru. Wielkość tego parametru zależy od usytuowania budynku (topografi, wysokości sąsiadujących budynków, gęstości rozmieszczenia obiektów naziemnych i przeszkód), kategorii terenu, wysokości dachu nad terenem, kształtu i nachylenia dachu, prędkości wiatru i wielu innych czynników. W dodatku w różnych miejscach dachu obciążenie jest różne. Stąd, w celu wyeliminowania niekorzystnych skutków ssania wiatru, pokrycie powłokowe zawsze należy zabezpieczyć warstwą stabilizacyjną lub użytkową, warstwą uprawną dachu zielonego, poprzez jego mechanicznie przymocowanie do wytrzymałego, spójnego podłoża o odpowiednich gabarytach, w systemie klejenia lub w mocowania próżniowego. Projekt sposobu zabezpieczenia przegrody dachowej przed niekorzystnym działaniem ujemnego ciśnienia wiatru na przegrodę dachową jest ograniczone przede wszystkim przez rodzaj konstrukcji dachu oraz materiału bazowego konstrukcji nośnej i podkładowej. Obciążenie wiatrem w poszczególnych strefach dachu można określić w oparciu o obliczenia statyczne, ocenę rozpatrywanego sposobu mocowania i opracowanie na tej podstawie planu mocowania. Sposób realizacji obliczeń określa norma ČSN EN Oddziaływania na konstrukcje Część 1-4: Oddziaływania ogólne - Obciążenie wiatrem. Na podstawie obliczonych wartości należy dobrać sposób stabilizacji pokrycia powłokowego.

91 Hydroizolacja dachów FATRAFOL-S strona 91 e jest mniejszą z wartości b lub 2h b jest wymiarem prostopadłym do kierunku wiatru Rysunek 2: Podział połaci dachu na strefy o różnym obciążeniu wiatrem Strefy wiatrowe dla dachów płaskich są określane zgodnie z normą ČSN EN Norma ta wyznacza 4 podstawowe strefy dachów patrz Rysunek 2. Dachy płaskie są zdefiniowane na podstawie ich nachylenia α w przedziale - 5 α +5. Dla dachów o innych kształtach (jednospadowe, dwuspadowe, czterospadowe, ewentualnie sklepieniowe oraz kopuły) strefy oddziaływania wiatru należy określić zgodnie z wyżej wymienioną normą Uproszczona procedura wymiarowania zabezpieczeń stabilizujących W budynkach z dachem płaskim o wysokości połaci dachu nieprzekraczającej 30 m nad poziomem terenu można w ograniczonym stopniu skorzystać z następującej uproszczonej procedury wymiarowania wymaganych zabezpieczeń stabilizacyjnych (dla wysokości nad poziomem morza wynoszącej 700 m, terenu otwartego, budynku niechronionego, poza zabudową zwartą): 1) Referencyjną powierzchnię dachu należy podzielić do trzech stref o różnym obciążeniu wiatrem: a) strefa krawędziowa wyznaczona przez pas na obwodzie dachu (bez strefy naroży) o szerokości 1/10 krótszego wymiaru (długość boku budynku w rzucie poziomym prostopadła do kierunku wiatru lub 2x wysokość budynku) b) strefa naroży wyznaczona przez pas krawędziowy zgodnie z lit. a) na długości 1/4 krótszego wymiaru (długość boku budynku w rzucie poziomym prostopadła do kierunku wiatru lub 2x wysokość budynku) od naroży obiektu c) strefa wewnętrzna dachu poza pasami krawędziowymi Sposób podziału powierzchni dachu na poszczególne strefy przedstawia Rysunek 3, obliczenia wymiarów Tabela 8. Tabela 8: Określenie wymiarów stref krawędziowych i stref naroży Wymiary stref krawędziowych i stref naroży a 2 h a 2 h b 2 h b 2 h s a szerokość pasa krawędziowego na krótszym boku budynku a/10 h/5 - - s b szerokość pasa krawędziowego na dłuższym boku budynku - - b/10 h/5 d a długość strefy naroży na krótszym boku budynku a/4 h/2 - - d b długość strefy naroży na dłuższym boku budynku - - b/4 h/2

92 strona 92 FATRAFOL-S Hydroizolacja dachów a krótszy wymiar budynku w rzucie poziomym b dłuższy wymiar budynku w rzucie poziomym h wysokość budynku (jeżeli budynek stoi na zboczu, należy uwzględnić wysokość od stopy zbocza) b s a da da a d b sb d b Rysunek 3: Podział dachu płaskiego na strefy według obciążenia wiatrem Tabela 9 przedstawia maksymalne możliwe ciśnienie ujemne powietrza w zależności od wysokości dachu nad terenem, które w poszczególnych strefach należy wyeliminować, stosując odpowiednie środki zabezpieczające. Tabela 9: Orientacyjne wartości ciśnienia ujemnego (ssania) wiatru wywieranego na pokrycie dachowe Wysokość dachu nad Ciśnienie wiatru na odcinku dachu [N.m -2 ] terenem [m] strefa wewnętrzna strefa krawędziowa strefa naroży maks maks maks ) W celu wyeliminowania ciśnień powietrza od wiatru, z uwzględnieniem wybranego sposobu zabezpieczenia pokrycia należy określić orientacyjne wartości zabezpieczeń w poszczególnych strefach oddziaływania wiatru dachu odniesienia - patrz Tabela 10 (opis oraz czynniki ograniczające patrz rozdziały i Tabela 10: Uproszczona procedura wymiarowania zabezpieczeń stabilizacyjnych dla dachów o wysokości poniżej 30 m Wysokość połaci dachowej nad okolicznym terenem Wymiarowanie dla strefy połaci dachowej strefa wewnętrzna pas krawędziowy odcinek narożny Zabezpieczenie pokrycia powłokowego metodą mocowania mechanicznego *) maks. 10 m 2 szt.m -2 **) 5 szt.m -2 7 szt.m -2 maks. 20 m 2 szt.m -2 **) 5 szt.m -2 8 szt.m -2 maks. 30 m 2 szt.m -2 **) 6 szt.m -2 9 szt.m -2 Zabezpieczenie pokrycia powłokowego warstwą balastową maks. 10 m 66 kg.m kg.m kg.m -2 maks. 20 m 80 kg.m kg.m kg.m -2 maks. 30 m 89 kg.m kg.m kg.m -2 Zabezpieczenie pokrycia powłokowego metodą klejenia (tylko FATRAFOL 807 i 807/V) ***)

93 Hydroizolacja dachów FATRAFOL-S strona m 200 g.m g.m g.m -2 *) Liczba kotew w systemie mocowania mechanicznego dotyczy przypadku, w którym na podstawie wykonanej próby rozciągania określono minimalną siłę wyrywania przekraczającą 1000 N na element mocujący, co odpowiada dynamicznemu oddziaływaniu na element mocujący siły 400 N. **) W przypadku zastosowania folii o szerokości 1300 mm maks. rozstaw elementów mocujących w rzędzie wynosi 417 mm, w przypadku zastosowania folii o szerokości 2000 (2050) mm rozstaw wynosi 263 mm (256) mm. ***) Powyższe wartości dotyczą PU kleju PUK. Ilość kleju stosowanego na poszczególnych strefach określa producent w karcie technicznej produktu Zabezpieczenie pokrycia powłokowego metodą mocowania mechanicznego Jeżeli rodzaj konstrukcji dachu, układ i jakość przegrody dachowej, w przypadku pokrycia powłokowego bez warstw stabilizujących (patrz rozdział ) nie wyklucza jej zabezpieczenia przed działaniem sił zewnętrznych metodą mocowania mechanicznego, to w systemie FATRAFOL-S należy traktować tę metodę zabezpieczenia jako preferencyjną!! Przygotowanie materiałowe i montażowe każdej inwestycji wymaga dysponowania z odpowiednim wyprzedzeniem fachowymi, wiarygodnymi i sprawdzonymi dokumentami potwierdzającymi stan i położenie rozpatrywanej warstwy mocującej. W przypadku nowych obiektów informacją taką bywa jasne i jednoznaczne wskazanie w części rysunkowej dokumentacji projektowej lub pisemna informacja w raporcie technicznym. Pomimo wszystko zaleca się sprawdzenie dokumentacji z odpowiednim wyprzedzeniem przed rozpoczęciem prac na placu budowy. W przypadku renowacji warstwy hydroizolacyjnej dachu na istniejącym budynku koniecznie należy uzyskać wiarygodne informacje o warstwie mocującej, wykonując próby wyrywania. W celu uzyskania wiarygodnych informacji zalecamy wykonanie na każdej części dachu przynajmniej trzech próbek aż na głębokość warstwy nośnej dachu, dokonać oceny wytrzymałości i wilgotności wszystkich warstw i przy pomocy tensometru określić wartość siły wyrywania rozpatrywanych elementów mocowania w warstwie mocującej! Wartość siły wyrywania, określonej w formie najmniejszego z 3 pomiarów w danym obszarze dachu, musi wynosić przynajmniej 1000 N na jeden punkt mocowania, w przeciwnym przypadku do danego podłoża nie można zastosować samej metody mocowania mechanicznego. Należy wówczas zastosować inną metodę zabezpieczenia lub połączenie innej metody z metodą mocowania mechanicznego. Pokrycie należy mocować przy pomocy zalecanych elementów mocujących w zależności od rodzaju podłoża (patrz rozdział 2.3.5). Elementy mocujące należy umieścić w danej strefie dachu możliwie regularnie, tak aby zarówno folia, jak i warstwa podkładowa były naprężane jak najrównomierniej. Elementy mocujące umieszcza się z reguły w prostych rzędach, na brzegach pasów folii lub w zależności od potrzeb na ich powierzchni - rzędy dodatkowe. Liczbę elementów mocujących na 1 m 2 powierzchni pokrycia należy ustalić obliczeniowo, w wyjątkowych sytuacjach dla dachów o wysokości nieprzekraczającej 30 m można zastosować wartości orientacyjne, jak podaje Tabela 10. Minimalna liczba mocowań w strefie wewnętrznej wynosi 2 szt./m 2 i to nawet wówczas, gdy obliczenie statyczne (plan mocowania) określi mniejszą liczbę mocowań. Przykład zaprojektowanego sposobu mocowania z podziałem dachu na poszczególne strefy przedstawia Rysunek 4. W przypadku jednoczesnego zabezpieczania warstwy hydroizolacyjnej wraz z warstwą termoizolacyjną w dachach o klasycznym układzie warstw - podczas ustalania rozmieszczenia mocowań należy uwzględniać również wymiary wykorzystywanych elementów izolacji termicznej. W strefie środkowej dachu gęstość mocowań powłoki bywa mniejsza, przez co mocowania wymaga tylko sama izolacja termiczna. Zalecana liczba punktów mocowania do niezależnego mocowania elementów izolacji termicznej wynosi 2 szt./m². Kołki mocujące przeznaczone do zabezpieczenia warstw termoizolacyjnych nie stanowią mocowań skutecznych pod względem statycznym.

94 strona 94 FATRAFOL-S Hydroizolacja dachów W przypadku mocowania warstwy hydroizolacyjnej do podłoża drewnianego zaleca się umieszczenie rzędu mocowań w nośnych elementach (np. krokwiach). Ze względu na obciążenia dynamiczne do mocowania nie dopuszcza się stosowanie gwoździ. Do mocowania koniecznie należy używać odpowiednio dobranych wkrętów do drewna, posiadających należytą ochronę antykorozyjną, min. 12 cykli Kesternicha. Producenci elementów mocujących zazwyczaj określają sposób montażu poszczególnych elementów (min. grubość warstwy mocującej, min. długość elementu, długość wystawania poza lico itp.) W przypadku wielkopowierzchniowych elementów z masy drzewnej gwint elementu mocującego musi wystawać poza lico wewnętrzne warstwy mocowania o mm. Rzędy mocowania muszą być prostopadłe lub ukośne w stosunku do kierunku układania poszczególnych desek deskowania. Poszczególne deski można obciążyć jedynie taką siłą, która nie przekracza nośność mocowań deski do konstrukcji nośnej. W przypadku mocowania do blach trapezowych elementy mocujące należy umieszczać wyłącznie w szycie fali z zachowaniem rozstawu nie mniejszego niż 150 mm. Gwint elementu mocującego musi wystawać poza lico wewnętrzne blachy o 10 do 20 mm. Rzędy mocowania muszą być prostopadłe lub ukośne w stosunku do kierunku fal blachy trapezowej. Do punktowego mocowania folii należy użyć elementów mocujących z okrągłymi lub owalnymi podkładkami o średnicy minimum 40 mm. Każda podkładka całą swoją powierzchnią musi mocno dociskać folię hydroizolacyjną do podłoża, minimalna odległość krawędzi folii i podkładki wynosi 10 mm. W przypadku mocowania warstwy hydroizolacyjnej do miękkich podkładów (płyty z włókien mineralnych, EPS, PUR, PIR) należy stosować podkładki z wpuszczanym środkiem w połączeniu ze śrubami z gwintem górnym lub plastikowy łącznik teleskopowy ze śrubą stalową. Do zastosowania metody zgrzewania gorącym powietrzem minimalna wytrzymałość warstw podkładowych na ściskanie musi wynosić 60 kpa, podłoże musi być spójne i odpowiednio sztywne. Do mocowania liniowego należy stosować elementy przytwierdzające wykonane z blachy powlekanej patrz Tabela 5. Zalecana liczba punktów mocowania na 1 metr bieżący długości wynosi 4 szt. Do całej powierzchni zamontowanych w ten sposób elementów zostaje przytwierdzona folia metodą zgrzewania gorącym powietrzem. Mocowanie mechaniczne nie może naruszać jednolitości warstwy hydroizolacyjnej. Każdy element mocujący musi zostać zabezpieczony pod kątem wodoszczelności - na krawędziach pasów folii poprzez nałożenie krawędzi sąsiedniego pasa, a w obszarach środkowych pasów poprzez nałożenie na mocowania łat punktowych lub paska folii o odpowiedniej szerokości. Mocowanie w obszarze środkowym pasa folii można, z zachowaniem takiej samej skuteczności, zastąpić pasami o połowie szerokości. Alternatywnie można zastosować metodę mocowania do krążków. Metoda polega na wstępnym przymocowaniu pierścieni kołowych o Ø 183 mm (Kołnierz rodzaj 13), wykonanych z takiej samej folii co folia główna, przy użyciu mechanicznych elementów mocujących i przyklejeniu pasów folii do tych krążków przy użyciu kleju PU. Powyższa metoda mocowania mechanicznego nie powoduje perforacji folii. Plan mocowania dachu opracowany przez inżyniera - statyka z reguły określa wzajemny rozstaw mocowań, odległość poszczególnych rzędów mocowania (w zależności od szerokości użytej folii oraz od tego, czy mocowanie odbywa się jedynie przy krawędzi pasa folii, czy też dodatkowo w obszarze wewnętrznym pasa) przykład patrz Rysunek 5. Rozstaw mocowań w jednym rzędzie nie może być mniejszy niż 150 mm. W przypadku gdy obliczenia wskażą mocowanie w odstępach mniejszych niż 150 mm, mocowania należy wykonać przez środek pasów albo zastosować pasy folii o mniejszej szerokości. Elementy mocujące, które są odległe od siebie o mniej niż 150 mm, są rozpatrywane w obliczeniach jako jeden punkt mocujący!

95 Hydroizolacja dachów FATRAFOL-S strona 95 Rysunek 4: Przykład schematu statycznego dachu Rysunek 5: Przykład projektu rozmieszczenia mocowań w części środkowej pasa w danej strefie dachu Zabezpieczenie pokrycia powłokowego metodą obciążenia - żwirem, warstwą użytkową lub wegetacyjną Orientacyjne wymiarowanie warstw stabilizacyjnych dla dachów o wysokości odniesienia nieprzekraczającej 30 m przedstawia Tabela 10. Jeżeli budowa przegrody dachowej nie pozwala na bezpośrednie sprawdzanie funkcjonalności warstwy hydroizolacyjnej lub zabezpieczającej konstrukcji wodoszczelnej znajdującej się pod warstwą stabilizacyjną, w projekcie należy uwzględnić system sygnalizacji awarii lub system dwupowłokowy zapewniający możliwość

96 strona 96 FATRAFOL-S Hydroizolacja dachów przeprowadzania kontroli i napraw. Dotyczy to w szczególności dachów odwróconych, ogólnodostępnych dachów dla ruchu pieszego czy kołowego oraz dachów zielonych. Projektując warstwy hydroizolacyjne i inne warstwy konstrukcyjne przegrody dachowej, nie posiadające stabilizacji UV, należy zapewnić im na cały okres żywotności skuteczną ochronę w formie warstwy zabezpieczającej przed niekorzystnym działaniem czynników atmosferycznych. Jakość warstwy zabezpieczającej musi być adekwatna do rodzaju użytkowania. Obciążenie dachu warstwą balastową wykonaną ze żwiru lub luźnych płyt nie potrafi w pełni wyeliminować sił wewnętrznych folii (kurczenie się folii). Stąd też w miejscach, w których połać dachu nagle zmienia swoje nachylenie, należy zamontować elementy liniowe z odpowiednio uformowanej blachy powlekanej, a następnie połączyć folię z tymi elementami metodą zgrzewania gorącym powietrzem! Układ warstw dachu można zabezpieczyć przed ssaniem wiatru, spełniając jednocześnie inne wymagania funkcjonalne, w następujący sposób: Posypki standardowo są projektowane ze żwiru sortowanego o frakcji mm, ich grubość wynika z obliczenia statycznego, w wyjątkowych przypadkach patrz Tabela 10. W strefach krawędziowych i narożnych dachu zaleca się stosowanie posypki w połączeniu z płytkami betonowymi lub innej metody zabezpieczenia pokrycia powłokowego oraz samej posypki przed ssaniem wiatru. Posypki o nachyleniu większym niż 6 należy zabezpieczyć poprzez wzmocnienie warstwy wierzchniej, stosując np. kleje, grunt cementowy lub inne środki techniczne, np. plastikowe folie o strukturze plastra miodu GEOCEL. Nawierzchnie z płytek - nawierzchnia z płytek na podkładkach, płytki z reguły betonowe, zalecane wymiary min. 400x400x40 mm. Podkładki z materiałów na bazie PE lub PP można układać bezpośrednio na pokrycie powłokowe bez warstwy oddzielającej. Do zapewnienia wymaganej równości nawierzchni zaleca się stosowanie podkładek regulowanych. - nawierzchnia na ławie zaprawowej układana z reguły na zbrojonej szlichcie betonowej na zaprawie mrozoodpornej. Szlichta podkładowa wymaga wykonania dylatacji w układzie 2x2 m lub na podstawie oceny statyki. - nawierzchnia na podsypce z reguły na podsypce piaskowej lub podsypce z kruszywa łamanego o frakcji 2-4mm, min. grubość warstwy 20 mm. Jeżeli warstwa podkładowa została wykonana z materiału podatnego na ściskanie, np. płyty termoizolacyjne z wełny mineralnej lub piankowych tworzyw sztucznych, głębokość podsypki można zwiększyć, aby zapewnić należyte zagęszczenie. - nawierzchnia z elastomerowych lub plastikowych elementów z reguły służy do utworzenia ścieżek do obsługi dachu lub czasowej ochrony powłoki hydroizolacyjnej Betonowe warstwy stabilizacyjne zwykle projektowane w jakości dylatowanych zbrojonych szlicht betonowych, betonów plastyfikowanych lub betonów asfaltowych. Niechronione materiały silikatowe w konstrukcji przegrody dachowej należy oddylatować i oddzielić od nawiązujących konstrukcji, przy użyciu odpowiedniej warstwy oddzielającej i drenażowej. Kryterium decydującym o minimalnej grubości betonowych warstw stabilizujących jest ocena ciśnień statycznych wiatru dla poszczególnych stref dachu. Grubość powyższej warstwy zwykle wynosi minimum 50 mm dla konstrukcji silikatowych oraz 30 mm dla pozostałych rodzajów warstw stabilizujących.

97 Hydroizolacja dachów FATRAFOL-S strona 97 Deski na legarach metoda stabilizacji powłoki hydroizolacyjnej przy zastosowaniu desek na legarach zwykle nie zapewnia wymaganej wartości reakcji określonej na podstawie obliczeń statycznych. Należy ją więc stosować w połączeniu z innymi metodami stabilizacji. Materiały muszą być trwale odporne na korozję biologiczną, należy je oddzielić od powłoki hydroizolacyjnej przy użyciu elementów punktowych lub liniowych. Sposób umieszczenia tych elementów nie może stanowić przeszkody dla płynnego odprowadzania wody deszczowej. Warstwa wegetacyjna ( ziemia ) grubość warstwy uprawnej zależy od zamierzonego sposobu wykorzystania i wymagań roślinności. Dla systemów ekstensywnych zazwyczaj zaleca się grubość warstwy wegetacyjnej w przedziale od 80 mm do 150 mm, dla systemu intensywnego grubość powinna wynosić od 150 mm do 1000 mm. Na całkowitą miąższość układu wegetacyjnego wpływa statyka konstrukcji stropowej znajdującej się pod nim oraz gatunki uprawianych roślin. W strefach krawędziowych i narożnych dachu, w celu zabezpieczenia warstw dachu przed działaniem ssania wiatru, wymagane jest zaprojektowanie dodatkowej metody stabilizacji w połączeniu z metodą główną. Orientacyjne wartości masy powierzchniowej najczęściej wykorzystywanych rodzajów warstw stabilizujących przedstawia Tabela 11. Tabela 11: Orientacyjne wartości gęstości wybranych warstw balastowych Warstwa stabilizacyjna Frakcja Gęstość, ciężar nasypowy [kg.m -3 ] Beton cementowy zwykły, nawierzchnia z płytek, płytki terrakotowe Płytki ceramiczne Posypka żwirowa Keramzyt Agloporyt 800 Ziemia (torf) 500 Piasek W przypadku stabilizacji pokrycia powłokowego z folii FATRAFOL z zastosowaniem dowolnej warstwy użytkowej powłokę folii zawsze należy zabezpieczyć na całej powierzchni przed uszkodzeniami mechanicznymi, stosując włókninę techniczną włókien syntetycznych o masie powierzchniowej wynoszącej co najmniej 300 g.m -2. Z włókniny nie trzeba korzystać w przypadku wykonania warstwy użytkowej z płytek betonowych na podkładkach z tworzywa sztucznego Zabezpieczenie pokrycia powłokowego metodą klejenia Pokrycie powłokowe w systemie FATRAFOL-S można zabezpieczyć przed działaniem ssania wiatru metodą klejenia, stosując folię FATRAFOL 807 i FATRAFOL 807/V. Klejenie wykonuje się przy użyciu klejów poliuretanowych, jedno- lub kilkuskładnikowych. Metodę klejenia pokrycia powłokowego należy wybrać w przypadku wymagań co do bezwzględnej nieprzepuszczalności powietrza, zachowania warstwy hydroizolacyjnej, paroszczelnej lub pomocniczej hydroizolacyjnej bez perforacji, lub we wszystkich sytuacjach, w których skład i budowa dachu nie pozwala na zastosowanie któregoś z innych sposobów stabilizacji pokrycia powłokowego.

98 strona 98 FATRAFOL-S Hydroizolacja dachów Klejenie można przeprowadzać w następujące sposoby: przy użyciu klejów PU na warunkach określonych w instrukcjach technologicznych ich producentów przy użyciu bezrozpuszczalnikowych asfaltowych lepików na zimno (można stosować tylko do folii FATRAFOL 807) Z wyjątkiem stref narożnych i krawędziowych dachu, pokrycia powłokowego pod żadnym pozorem nie wolno przyklejać na całej jej powierzchni, lecz w sposób i w zakresie według instrukcji technologicznych producenta. Podłoże, do którego pokrycie powłokowe ma być przyklejone, musi być na tyle wytrzymałe, aby było w stanie długotrwale przenosić oddziałujące na nie siły (patrz Tabela 9). Metody klejenia asfaltem nie można stosować bez wcześniejszego przygotowana podłoża w przypadku podłoży z warstwami farb refleksyjnych, farb akrylowych, podłoży laminatowych oraz folii aluminiowej. Podkłady przeznaczone do klejenia muszą być czyste, suche, wolne od pyłu, oleju, luźnych lub przyklejonych materiałów podsypkowych, niespójnych powłok malarskich, zwietrzałej starej hydroizolacji i innych materiałów zmniejszających spójność przyklejanych warstw. W przypadku klejenia folii przy użyciu ekspansywnych klejów PU na zwietrzałym asfalcie, powierzchnie należy zagruntować, stosując preparaty zalecane przez producentów klejów. Podczas klejenia klejami PU klej należy nakładać regularnymi pasami, przestrzegając zalecane przez producenta ilości kleju na klejoną powierzchnię. Liniowych elementów mocujących w strefach krawędziowych i strefach naroży połaci dachowej nie można w pełni zastąpić przez samo przyklejenie lub zgrzanie folii. Montaż tych elementów jest wymagany we wszystkich miejscach, w których występuje ryzyko narażenia pokrycia powłokowego na siły powodujące odłupywanie się pokrycia, czyli na obwodzie konstrukcji ograniczającej dach, konstrukcjach budowlanych wystających z połaci, wokół wszystkich przepustów itp. patrz art Zabezpieczenie pokrycia powłokowego metodą mocowania próżniowego Zasada mocowania próżniowego polega na zapewnieniu jednokierunkowego przepływu powietrza w przegrodzie dachowej, która jest oddzielona w sposób nieprzepuszczający powietrza od wnętrza obiektu. Podciśnienie jest uzyskiwane przy pomocy zaworów próżniowych umieszczonych na powłoce dachowej, zazwyczaj na obwodzie dachu. Liczbę oraz rozmieszczenie tych zaworów należy określić obliczeniowo. Do tego sposobu mocowania nadają się praktycznie wszystkie folie systemu FATRAFOL-S z wyjątkiem folii FATRAFOL 818/V i FATRAFOL 814. Podłożem odpowiednim do wykorzystania tego sposobu stabilizacji pokrycia powłokowego są generalnie warstwy nieprzepuszczające powietrza (beton monolityczny, istniejąca szczelna powłoka bitumiczna itp.). Wszystkie konstrukcje brzegowe, zakończeniowe i przepustowe muszą zapewniać absolutną szczelność przegrody dachowej na przenikanie powietrza. Można to zapewnić, dodając kolejne warstwy nieprzepuszczające powietrza; warstwa paroszczelna, nieperforowana przez elementy mocujące może pełnić funkcję zapewniającą szczelność na przenikanie powietrza. W przypadku dodania niezależnej warstwy nieprzepuszczającej powietrza należy rozpatrzyć jej wpływ na właściwości termiczne dachu. Warstwy termoizolacyjne i oddzielające wymagają stabilizacji, np. metodą klejenia, w celu zapobieżenia zmianie ich położenia w konstrukcji.

99 Hydroizolacja dachów FATRAFOL-S strona Zasady łączenia folii hydroizolacyjnej Podczas kompletowania pokrycia powłokowego najważniejszą czynnością jest wykonanie absolutnie wodoszczelnego, mocnego połączenia poszczególnych pasów folii hydroizolacyjnej ze sobą, połączenia folii z liniowymi elementami mocującymi z blachy powlekanej oraz połączenia folii z różnymi elementami uzupełniającymi (wpusty, wywietrzniki itp.), tworząc jedną całość. Wszystkie powyższe połączenia konstrukcyjne można wykonać, stosując dwie techniki wykonawcze: zgrzewanie gorącym powietrzem metoda zgrzewania gorącym powietrzem jest oparta na zasadzie tzw. zgrzewania fuzyjnego, polegającego na roztopieniu powierzchni zakładów folii gorącym powietrzem przy jednoczesnym dociskaniu ich do siebie. Efekt ten uzyskuje się przez odpowiednie skierowanie strumienia gorącego powietrza z dyszy szczelinowej urządzenia do zgrzewania z płynną regulacją temperatury. Zgrzewarkę należy płynnie przesuwać wzdłuż niezgrzanego połączenia (krawędź dyszy szczelinowej powinna wystawać poza krawędź górnej folii o ok. 3-5 mm). Nadtopione powierzchnie styku, tuż za dyszą szczelinową, należy dociskać do siebie przy użyciu wałka gumowego lub teflonowego. Powyższą technikę łączenia można stosować w temperaturze od -5 C dla PVC-P, -10 C dla TPO, do +40 C, a także na wilgotnych podłożach. zgrzewanie gorącym klinem jest analogią metody zgrzewania gorącym powietrzem, z tą tylko różnicą, że do nadtopienia zgrzewanych powierzchni dochodzi wskutek przeniesienia ciepła z gorącego klina. Nadtopione powierzchnie styku folii, tuż za gorącym klinem, należy dociskać do siebie przy użyciu wałka dociskowego. System ten oferują wyłącznie zgrzewarki automatyczne, można go zastosować w przypadku materiałów cechujących się gorszymi parametrami stabilności termoutleniającej (np. niektóre rodzaje folii TPO). Przestrzegając poprawnych procedur roboczych, obie wyżej wymienione techniki pozwalają na uzyskanie wytrzymałości połączenia na rozciąganie na poziomie co najmniej 80% wytrzymałości zastosowanej folii hydroizolacyjnej, wg deklaracji producenta. Jednakże metodę zgrzewania gorącym powietrzem należy traktować jako preferencyjny sposób łączenia folii FATRAFOL. Zgrzewanie należy przeprowadzać w zakładach pasów. W przypadku użycia zgrzewarki ręcznej szerokość połączenia zgrzewanego powinna wynosić minimum 30 mm. Większość zgrzewarek automatycznych dysponuje dyszą szczelinową o szerokości 40 mm. W przypadku mechanicznego mocowania pasów podkładki mocujące muszą być umieszczone o co najmniej 10 mm od krawędzi dolnego mocowanego pasa folii. Wierzchni pas folii musi wystawać za podkładkę poza szerokość samego połączenia zgrzewanego o 10 mm patrz Rysunek 7. Podkładki o owalnym kształcie zawsze należy kierować wzdłuż,

100 strona 100 FATRAFOL-S Hydroizolacja dachów zgodnie z osią połączenia. Do zgrzewania gorącym powietrzem można użyć ręcznych urządzeń do zgrzewania lub zgrzewarek automatycznych 1) na warunkach określonych w niniejszej instrukcji i aktualnych właściwych normach. W przypadku pokryć powłokowych o spadku zerowym, dachów z warstwą stabilizacyjną lub użytkową w formie dachu zielonego, wzgl. dachów, w których pokrycie powłokowe nie stanowi warstwy wierzchniej dachu, zaleca się zalanie wszystkich połączeń zabezpieczającą masą zalewkową. W przypadku innych konstrukcji dachowych zalecenie jest opcjonalne. 2) Połączenia należy zalać masą zabezpieczającą dopiero po sprawdzeniu zgrzewów igłą do badania połączeń lub inną wiarygodną metodą, jednak nie wcześniej niż po upływie 1 godziny od momentu wykonania połączenia. Masę zalewkową należy nakładać przy pomocy butelki PE z rurką o średnicy 3 mm dla połączeń na powierzchni poziomej oraz 1 mm dla połączeń na powierzchniach spadzistych lub pionowych. Masę zalewową przed użyciem należy wymieszać, ewentualnie przygotować odpowiednią konsystencję. Obok wyżej wymienionych przypadków, połączenia zgrzewane zaleca się zabezpieczyć masą zalewkową: w wykończeniach wszystkich szczegółów przy użyciu kształtek płaskich lub przestrzennych w wykończeniach połączeń T (dł. ok. 150mm) Masa zabezpieczająca nie zastępuje klejenia masą PU patrz. Szczegóły konstrukcyjne. Uwagi: 1) Folię FATRAFOL 807 i 807/V można zgrzewać tylko przy użyciu wybranych automatów zgrzewających umożliwiających wykonanie połączenia na ograniczonej szerokości wolnej krawędzi (kołnierza). 2) Większość konstrukcji stropodachów można zaliczyć do kategorii parcia hydrofizycznego wody pod ciśnieniem, (topnienie śniegu, obfity deszcz, próżniowe odprowadzanie wody, zalanie dachu w razie awarii elementów systemu odprowadzania wody itp.) Zakończenie pokrycia na obwodzie dachu Na obwodzie konstrukcja dachu może przyjmować formę attyki, gzymsu, ścianki, krawędzi okapowej itp. Takie rozwiązanie konstrukcyjne powinno spełniać następujące wymagania funkcjonalne: eliminacja możliwości oderwania krawędzi pokrycia powłokowego od podłoża wskutek parcia wiatru lub podwiania nieobciążonej powłoki warstwy hydroizolacyjnej. eliminacja możliwości przedostawania się wody opadowej pod pokrycie - również w warunkach ekstremalnych, takich jak deszcz i śnieg nawiewany przez wiatr, topniejąca gruba warstwa śniegu na dachu, zalanie dachu wskutek niedrożności rur spustowych z powodu zanieczyszczeń, lodu itp. zabezpieczenie pokrycia powłokowego przed działaniem sił wewnętrznych folii hydroizolacyjnej umożliwienie płynnego odprowadzania pary wodnej z układu dachu

101 Hydroizolacja dachów FATRAFOL-S strona 101 Do zakończenie pokrycia służą systemowe profilowane elementy przytwierdzające wykonane z blachy powlekanej (szczegół 208, 301, 302, 303, ). Do łączenia folii z tymi elementami z blachy powlekanej obowiązują takie same zasady co w przypadku połączeń folii w strefie wewnętrznej. Na ścianie pionowej pokrycie można zakończyć albo bezpośrednio na ścianie konstrukcyjnej, a następnie otynkować powierzchnię nad zakończeniem warstwy wodoszczelnej, albo na gotowym tynku - wykonując połączenie trwale elastycznym uszczaelniaczem.. W tym sposobie zakończenia należy mieć na uwadze możliwość przesiąkania spływającej wody przez konstrukcję ściany. Wysokość górnej krawędzi zakończenia folii nad poziomem pokrycia powłokowego przylegającej powierzchni musi wynosić co najmniej 150 mm (szczegół 303, 304, 305). Zakończenie powłoki hydroizolacyjnej na progu ościeży musi być wykonane jako wodoszczelne, gdy jego wysokość nad poziomem przylegającej powierzchni jest mniejsza niż 150 mm. W celu uzyskania niezawodnego zakończenia pokrycia powłokowego próg ościeży oraz konstrukcja budowlana pod progiem muszą być w wystarczającym stopniu wytrzymałe i możliwie w jednej linii pionowej. W przypadku dodatkowego ocieplenia ściany pionowej należy uniemożliwić dostęp wody do dolnych części termoizolacji poprzez zastosowanie dodatkowego pasa folii połączonego metodą zgrzewania do pierwotnego pokrycia i zakończonego do nowej termoizolacji zgodnie z przedstawionymi wyżej zasadami Doszczelnienie detali przestrzennych Podczas wykańczania powłoki hydroizolacyjnej na styku trzech płaszczyzn izolowanych (kąt i naroże) i wykonywania obróbek przejść przez powłokę hydroizolacyjną należy kierować się następującymi dwoma procedurami wykonywania pracy. W pierwszym etapie obrabiania detali trójwymiarowych należy poskładać detal przestrzenny z odpowiednich płaskich wycinków folii. W drugim etapie, na przygotowany w ten sposób detal przestrzenny (bez pofałdowań i naprężeń) należy nałożyć odpowiedni profilowany próżniowo element przestrzenny, który należy zgrzać z detalem, co zapewnia doskonałą wodoszczelność całego detalu. Kształtki przestrzenne zasadniczo należy łączyć z folią podkładową metodą zgrzewania gorącym powietrzem na całej ich powierzchni lub na całym ich obwodzie na szerokość co najmniej 30 mm (szczegół 211, 212). W przypadku wykańczania okrągłych przepustów przez pokrycie dachowe (wywietrzniki, rury itp.) zwykle używa się kształtek przestrzennych - prefabrykowanych (o ile są dostępne w wymaganym rozmiarze) lub wykonanych na miejscu z homogenicznej folii dachowej. Zawsze zaleca się stosowanie folii homogenicznej, której grubość wg tabeli jest większa od grubości samej hydroizolacji. Oba rodzaje kształtek należy przytwierdzać do folii hydroizolacyjnej wykonując połączenie

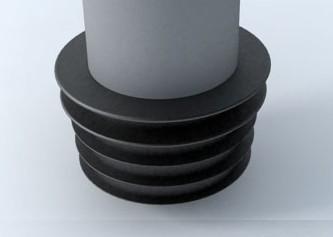

102 strona 102 FATRAFOL-S Hydroizolacja dachów zgrzewane gorącym powietrzem. Górną krawędź kształtki lub pionowego owinięcia rury przechodzącej z PVC należy zgrzać z rurą. Rury z innych materiałów należy uszczelnić masą PU i unieruchomić przy użyciu taśmy niepodlegającej korozji. Wszystkie połączenia folii hydroizolacyjnej, o których mowa w niniejszym rozdziale, zaleca się następnie zabezpieczyć masą zalewową Odwodnienie pokrycia Odprowadzanie wody opadowej z powierzchni powłokowego pokrycia dachowego stropodachów można wykonać w formie odwodnienia zewnętrznego przy użyciu kanałów lub odwodnienia wewnętrznego przy użyciu wpustów i kanałów w strefie wewnętrznej dachu. Projektowanie i wymiarowanie elementów odwodnienia należy wykonać zgodnie z normą ČSN oraz ČSN Projektowanie konstrukcji blacharskich. W projekcie należy uwzględnić obciążenie dachu śniegiem i lodem zgodnie z normą ČSN EN Odwodnienia liniowe dachu Pod pojęciem odwodnień liniowych należy rozumieć system odprowadzenia wody przy pomocy rynien okapowych, gzymsowych, dachowych lub przy ściance attykowej. W przypadku tego systemu odwodnienia pokrycie dachowe należy zakończyć poprzez jego zgrzanie z brzegowym elementem przytwierdzającym z blachy powlekanej (szczegół 503, 504, 508, 601, 602). System odwodnienia dachów przy pomocy rynien przy ściance attykowej i między dachami jest niewskazany. Najmniejsze dopuszczalne nachylenie wszystkich rodzajów rynien wynosi 0,5 %. Mniejsze nachylenie wzdłużne może powodować gromadzenie się zanieczyszczeń i obniżenie przepustowości rynny. Rury spustowe prowadzone po zewnętrznej stronie obiektu lub w wewnętrznej przestrzeni nieogrzewanej należy skutecznie chronić przed zamarznięciem, np. poprzez ich podgrzewanie. Kable grzewcze, dostępne w tym celu, mają negatywny wpływ na pokrycie dachowe z powodu temperatury. Maksymalna odległość wpustów w rynnach lub koszach od ich końców lub rozgałęzień w tych rynnach czy wpustach nie powinna przekraczać 15 m Odwodnienia punktowe dachu Odwodnienia punktowe dachów przy użyciu wpustów wewnętrznych można wykonać na dwa podstawowe sposoby: użycie wpustu z PVC-P lub TPO, do którego folia na połaci dachu jest zgrzewana bezpośrednio, bądź użycie wpustu z innego tworzywa sztucznego ze zintegrowanym kołnierzem z PVC lub TPO, umożliwiającym wykonanie połączenia zgrzewanego między folią a tym elementem (szczegół 603, 604) użycie narożnej wkładki wpustowej z PVC-P lub TPO w przypadku odprowadzania wody z dachu przez attykę (szczegół 605). Taki system odprowadzania wody z dachu wymaga jednak zastosowania przelewów bezpieczeństwa - ze względu na ryzyko zamarznięcia wpustów przechodzących przez ściankę attyki. Każdy dach posiadający wewnętrzne elementy odwodnienia, ze względów bezpieczeństwa powinien posiadać przynajmniej dwa niezależne wpusty. W przypadku odprowadzania wody z dachu przy użyciu jednego wpustu zaleca się zamontowanie przelewu bezpieczeństwa w celu zwiększenia niezawodności dachu. W przypadku stosowania membrany paroszczelnej zaleca się korzystanie z wpustów dwustopniowych. Do systemu odwodnienia zabezpieczającej konstrukcji hydroizolacyjnej obowiązują takie same zasady co w przypadku głównej warstwy hydroizolacyjnej. Zaleca się, aby system odwodnienia zabezpieczającej warstwy hydroizolacyjnej posiadał

103 Hydroizolacja dachów FATRAFOL-S strona 103 oddzielne rury spustowe lub przynajmniej oddzielny wpust. Rury te powinny jednocześnie spełniać funkcję sygnalizacji awarii głównej warstwy hydroizolacyjnej (np. przezroczyste tw. sztuczne, sygnalizacja elektryczna). Wpusty dachowe powinny być oddalone od przyległych konstrukcji budowlanych (attyki, wystające konstrukcje dachowe itp.) o co najmniej 0,5 m ze względu na wygodę wykonania ich obróbek. Wymiarowanie wpustów dachowych dla obszaru Republiki Czeskiej przedstawia Tabela 12. Kołnierze przyłączeniowe lub kształtki wpustów muszą być należycie przymocowane na całym sowim obwodzie do podłoża lub musi być przymocowana warstwa hydroizolacyjna pod nimi, w przeciwnym razie istnieje ryzyko ich wyrwania lub odkształcenia wskutek działania sił wewnętrznych i zewnętrznych. Folie należy łączyć zgodnie z zasadami łączenia folii. Zaleca się umieszczenie strefy wokół wpustu w zagłębieniu poniżej poziomu przylegającej połaci, co umożliwi lepsze odprowadzanie wody z pokrycia również w przypadku przewidywanego maks. ugięcia konstrukcji nośnej. W przypadku gdy wpust nie jest wyposażony w system usuwania oblodzenia w postaci ogrzewania elektrycznego, należy uwzględnić możliwość skraplania się pary wodnej na korpusie wpustu w przestrzeni pod dachem i zaprojektować odpowiedni sposób odprowadzania ewentualnych skroplin. To samo dotyczy dachów o większej liczbie przegród dachowych. Rurę spustową można też izolować termicznie w przepuście przez warstwę wentylacyjną i termoizolacyjną. W przypadku pokryć z warstwą stabilizacyjną wykonaną z podsypek, wpusty zawsze należy zabezpieczyć przed zanieczyszczeniem przez te materiały, pozostałe wpusty należy wyposażyć w kratki do przechwytywania liści i zanieczyszczeń. Sposób umieszczenia oraz konstrukcja wpustów dachowych powinny zapewniać możliwość ich łatwej kontroli i czyszczenia. Obróbki przelewów bezpieczeństwa umieszczonych w attyce na wypadek niedrożności wpustów dachowych należy wykonać w strefie ich przejścia przez pokrycie dachowe w sposób identyczny jak w przypadku wpustów dachowych. Kołnierz przelewu awaryjnego również musi być należycie przymocowany do podłoża. Przelew bezpieczeństwa należy umieścić w pobliżu kosza odwadniającego, w najniższym punkcie hydroizolacji przy ściance attyki, z zachowaniem zalecanej różnicy wysokości. Tabela 12: Wpusty dachowe wymiarowanie dla rodzajów dachów i wymaganych współczynników bezpieczeństwa średnica rury [mm] dachy zielone o grubości warstwy wegetacyjnej przepływ [l/s] (w pionie) poniżej 100 mm powyżej 100 mm pozostałe dachy DN 70 5,7 380 m m m 2 DN 100 6,3 420 m m m 2 DN 125 9,0 600 m m m 2 DN ,0 667 m m m 2 Uwaga: W przypadku budynków, w których silna nawałnica lub niedrożność wpustów spowodowałyby przedostanie się wody do budynku dobieramy współczynnik bezpieczeństwa na poziomie 0,5; w przypadku budynków o wysokim stopniu ochrony (szpitale, muzea, teatry, ) dobieramy współczynnik bezpieczeństwa na poziomie 0, Warstwa użytkowa Warstwa użytkowa lub zespół warstw użytkowych na powierzchni dachu pozwala na wykorzystanie dachu do ruchu pieszego lub kołowego, do sporządzania ogrodów dachowych, boisk, basenów, stref wypoczynkowych itp. Mają lokalne zastosowanie również w przypadku dachów nieużytkowych - w miejscach służących do kontroli i utrzymania dachu.

104 strona 104 FATRAFOL-S Hydroizolacja dachów 1. Folia paroszczelna 2. Izolacja termiczna 3. Geowłóknina 4. Folia hydroizolacyjna FATRAFOL Warstwa odsączająca (Fatradren) 6. Mata pętelkowa 7. Geowłóknina Fatratex 8. Substrat 9. Warstwa wegetacyjna W systemie FATRAFOL-S wierzchnią warstwą użytkową może być folia w wersji antypoślizgowej FATRAFOL 814. Powierzchnię warstwy użytkowej należy zaprojektować ze spadkiem zapewniającym płynne odprowadzanie wód odpadowych do elementów odwodnienia. Szczególną uwagę należy zwrócić na balkony i tarasy. Na takich powierzchniach nie mogą występować żadne kałuże wody stojącej. Na połaci dachowej o nachyleniu większym niż 3 % kałuże wody stojącej z reguły nie występują. Warstwa hydroizolacyjna osłonięta kolejnym zespołem warstw lub warstwa niedostępna dla usuwania zanieczyszczeń musi być odporna na przerastanie korzeniem. W przypadku dachów zielonych i ogrodów dachowych spełnienie tego wymagania jest obowiązkowe. Warstwy użytkowe usytuowane nad warstwą hydroizolacyjną, takie jak posypki, płytki na podkładkach lub ułożone na podsypce, deski na legarach, zespołu warstw z płytą żelbetową lub z płytkami przyklejanymi, zespoły warstw wegetacyjnych i in., które pełnią jednocześnie funkcję zabezpieczającą przed działaniem sił zewnętrznych, zostały opisane w artykule Ponadto w projekcie należy uwzględnić: kontenery żelbetowe lub z tworzywa sztucznego na ziemię i zieleń konstrukcje specjalne spełniające funkcje zacieniające, wizualne lub ochronne łączne stosowanie wyżej wymienionych zespołów warstw i konstrukcji.

105 Hydroizolacja dachów FATRAFOL-S strona Procedury przygotowania technicznego 4.1 Materiały źródłowe do przygotowania inwestycji Materiałem źródłowym do przygotowania inwestycji może być projekt budowy (zwykle dostępny w przypadku nowych budynków oraz remontów generalnych) lub wnioski z przeprowadzonego badania. W przypadku gdy jest dostępny projekt budowy, do przygotowania montażu pokrycia dachowego istotne są w szczególności następujące dokumenty: raport techniczny ocena statyczna nośności konstrukcji dachu rysunki techniczne - rzut poziomy dachu z wymiarami i nachyleniami połaci - przekroje charakterystyczne dachu - szczegóły rozwiązań konstrukcji dachu wraz z ich grubościami - system odwodnienia - rozwiązania w zakresie dylatacji sposób mocowania kosztorys ślepy projekt użytkowania dachu oraz sposobu jego utrzymania Jeżeli projektu nie ma, albo projekt jest niekompletny, np. projekt do pozwolenia na budowę, a w przypadku remontów zawsze wymagane jest przeprowadzenie badań dachu, wykonanie pomiarów dachu, skonsultowanie szczegółów zarówno z projektantem, jak i inwestorem, a także wykonanie badań sondą i prób wyrywania zaprojektowanych elementów mocujących, mających na celu określenie: budowy, wymiarowania i stanu poszczególnych warstw przegrody dachowej, w szczególności zaś jej warstwy mocującej i warstwy termoizolacyjnej (badanie termiczne) wymiarów i kształtu dachu wysokości dachu nad terenem długości poszczególnych rodzajów profili z blachy powlekanej wysokości, kształtu i materiału bazowego attyk liczby i wymiarów przepustów przez przegrodę dachową, w tym pojemności wpustów dachowych i sposobu ich podłączenia do rur spustowych wymaganych dodatkowych obróbek pokrycia powłokowego innych wymagań (ocieplenie konstrukcji wystających, wentylacja podłoża, rozmieszczenie elementów odwodnienia, oddylatowanie warstw użytkowych, wykonanie spadków itp.) maksymalnego dopuszczalnego obciążenia dachu i umieszczenia elementów bezpieczeństwa 4.2 Przygotowanie inwestycji Właściwe przygotowanie inwestycji obejmuje:

106 strona 106 FATRAFOL-S Hydroizolacja dachów określenie i uzasadnienie wyboru rodzaju folii hydroizolacyjnej powierzchni głównej oraz uzupełniających rodzajów folii określenie sposobu zabezpieczenia pokrycia przed działaniem sił zewnętrznych i wewnętrznych określenie wymagań odnośnie przygotowania podłoża (patrz art ) określenie budowy przegrody dachowej obliczenie powierzchni poszczególnych części przegrody dachowej (w oparciu o wymiary wg dokumentacji lub ustalone pomiarami) określenie rodzajów i wymiarów elementów zakończenia krawędzi (patrz art ) określenie rodzajów, rozmieszczenia i gęstości mocowań w przypadku mocowania mechanicznego (patrz art ) określenie rodzaju, grubości, rozmieszczenia warstwy stabilizacyjnej w strefie wewnętrznej dachu określenie rodzaju kleju w zależności od jakości konstrukcji podłoża oraz rozmieszczenia i gramatury w poszczególnych strefach dachu określenie rodzajów i liczby kształtek przestrzennych, wpustów i wywietrzników (obliczeniowo) określenie łącznego zapotrzebowania na materiały (patrz Tabela 13) sporządzenie przedmiaru robót na podstawie przewidywanej pracochłonności, czasu realizacji i wszystkich uzasadnionych kosztów realizacji zlecenia (w oparciu o doświadczenie firmy wykonawczej i według wzoru określonego w rozporządzeniu nr 21/1990 Dz.U. Republiki Czeskiej, w aktualnie obowiązującym brzmieniu), lub sporządzenie kosztorysu.

107 Hydroizolacja dachów FATRAFOL-S strona 107 Wynikiem prac przygotowawczych każdej inwestycji jest oferta cenowa. Tabela 13: Orientacyjne normy zapotrzebowania na materiały Materiał Sposób wykonania montażu Zużycie na 1 m 2 dachu folia FATRAFOL zakład 50 mm 1,10 m 2 o szerokości 1200 mm i 1300 zakład 100 mm 1,15 m 2 mm Folia FATRAFOL zakład 50 mm 1,05 m² O szerokości 2000mm i 2050 zakład 100 mm 1,10 m² mm folia FATRAFOL zakład 50 mm 1,15 m 2 o szerokości 600 mm i 650 mm zakład 100 mm 1,25 m 2 włóknina ochronna o szerokości zakład 50 mm 1,05 m mm 40 % powierzchni (odcinek 1,00 kg narożny) klejenie ciekłym asfaltem 20 % powierzchni (pas 0,50 kg krawędziowy) 10 % powierzchni (strefa 0,30 kg wewnętrzna) odcinek narożny 0,60 kg klejenie przy użyciu klejów PU pas krawędziowy 0,40 kg strefa wewnętrzna 0,20 kg masa zalewowa elementy mocujące do punktowego mocowania folii elementy mocujące do mocowania blach powlekanych uszczelniacze zabezpieczenie wszystkich połączeń (wylot o średnicy 3 mm) w zależności od gęstości mocowania w poszczególnych strefach dachu Uwaga dokładne zapotrzebowanie zostaje określone przez producenta kleju lub na podstawie oceny statycznej 0,008 kg 1 kg na ok. 130 m 2 dachu (1,03(h n.p n )/P) szt. ~5 szt./1 mb - w zależności od długości uszczelniania d - długość uszczelniania [m] h n - gęstość mocowania na n-tym odcinku dachu [szt.m -2 ] P n - pole powierzchni n-tego odcinka dachu [m 2 ] P - pole powierzchni dachu [m 2 ] (0,031.d/P) kg patrz Tabela 10 rozstaw mocowań z reguły 20 do 25 cm 1 kartusz na ok. 13 mb

108 strona 108 FATRAFOL-S Hydroizolacja dachów 5 PROCEDURY TECHNOLOGICZNE 5.1 WARUNKI ZEWNĘTRZNE WYKONYWANIA PRAC HYDROIZOLACYJNYCH Przygotowanie placu budowy Odbiór placu budowy, tj. generalnie odbiór stanowiska pracy zgodnie z rozporządzeniem rady ministrów nr 591/2006 Dz.U.RCz, w sprawie szczegółowych minimalnych wymagań w zakresie bezpieczeństwa i ochrony zdrowia podczas pracy na placach budowy, w tym zakończonych konstrukcji nośnych, wszystkich konstrukcji zakończeniowych, krawędziowych i przejściowych oraz innych na stałe wbudowanych elementów, przeprowadza przedstawiciel firmy wykonawczej (kierownik budowy, kierownik ekipy roboczej) w obecności głównego kierownika budowy nadrzędnego wykonawcy inwestycji, nadzoru inwestorskiego i innych osób do tego uprawnionych. Podczas odbioru placu budowy należy sprawdzić wzrokowo kompletność wykonania konstrukcji podłoża i konstrukcji attyk, w tym ich spadków, świetlików i wszystkich przepustów w przegrodzie dachowej. W szczególności należy zadbać o zgodność rzeczywistego wykonania z aktualną dokumentacją wykonawczą i planem mocowania. Nie należy rozpoczynać prac na konstrukcjach podłoża, które nie zostały odebrane przez inspektora nadzoru inwestorskiego. O odbiorze placu budowy należy dokonać wpisu w dzienniku budowy w następującym zakresie: data i czas odbioru placu budowy dokładne określenie przekazanego placu budowy przy pomocy osi modularnych ( schemat lub szkic ) stan placu budowy lub stanowiska pracy w odniesieniu do BIOZ, PPOż i EMS ilość osadzonych świetlików, podpór stalowych dla urządzeń technologicznych oraz ich zgodność z aktualną dokumentacją projektową ewentualne usterki i niedoróbki podpisy osoby przekazującej i odbierającej. Podczas odbioru placu budowy zaleca się wykonanie dokumentacji zdjęciowej istniejącego stanu. W ramach procesu odbioru placu budowy należy zabezpieczyć i określić w szczególności: miejsce do magazynowania materiałów oraz sposób ich zabezpieczenia przed uszkodzeniami mechanicznymi, działaniem czynników atmosferycznych i kradzieżą bezpieczne dojścia do placu budowy i miejsca montażu bezpieczny i ekonomiczny transport poziomy i pionowy lokalizacje dla złożenia materiału bezpośrednio na konstrukcji nośnej lub podłożu z uwzględnieniem dopuszczalnych obciążeń punkty przyłączenia energii el. 230/400 V zgodnie z obowiązującymi przepisami, w tym pomiary zużycia sposób postępowania z odpadami (sortowanie, ekologiczna utylizacja, dokumenty)

109 Hydroizolacja dachów FATRAFOL-S strona 109 niezbędne środki zapewnienia zgodności z trybem realizacji budowy i wymagań przepisów bezpieczeństwa, prawnych i higieniczno-sanitarnych oraz norm sposób koordynacji robót budowlanych i innych czynności wykonywanych jednocześnie i sukcesywnie na przegrodzie dachowej (uwzględnienie ruchu na zakończonych lecz jeszcze nieodebranych częściach przegrody dachowej) badania szczelności i jakości robót odbiory częściowe robót Warunki pracy Folie z PVC-P można układać w temperaturze powietrza wyższej niż -5 C *), wzgl. -10 C w przypadku folii z materiałów TPO. W temperaturze poniżej +5 C folię hydroizolacyjną przed jej ułożeniem zaleca się złożyć w ogrzewanych pomieszczeniach możliwie najbliżej miejsca wbudowania. Prac nie wolno wykonywać w czasie opadów deszczu, śniegu, występowania oblodzeń i silnego wiatru. Osoby wykonujące izolację mogą poruszać się po wbudowanej folii hydroizolacyjnej wyłącznie w butach z miękką podeszwą. Takie obuwie eliminuje ryzyko mechanicznego uszkodzenia folii i zapewnia bezpieczeństwo podczas poruszania się po folii. Stanowi zabezpieczenie przed poślizgnięciem się, spełniając jednocześnie kryteria wymagań w zakresie bezpieczeństwa środków ochrony osobistej przy pracy. Ruch obcych osób po ułożonych foliach należy ograniczyć do minimum. Całkowicie należy zabronić ruch lekkiego sprzętu budowlanego, transport i magazynowanie ciężkich przedmiotów na nieosłoniętej folii. Ścieżki ruchu osób, materiałów budowlanych i urządzeń technicznych umieszczonych na gotowych częściach pokrycia powłokowego, szczególnie w przypadku dachów jednopowłokowych z klasycznym układem warstw z izolacją termiczną wykonaną z sztywnych płyt z wełny mineralnej, należy zabezpieczyć przez ułożenie sztywnych powierzchni (np. płyt OSB), które zapobiegają uszkodzeniu izolacji termicznej. Takie same środki należy podjąć w punkcie zamontowania sprzętu lub przechowywania ciężkich przedmiotów. *) Dla folii FATRAFOL 814 najniższa temperatura układania wynosi +5 C. 5.2 Procedury wykonywania montażu pokrycia dachowego Montaż pokrycia dachowego w systemie FATRAFOL-S obejmuje wykonanie następujących robót, z reguły w następującej kolejności: kontrola wizualna, ewentualnie wyrównanie i pozamiatanie podłoża montaż odpowiedniej warstwy paroszczelnej ułożenie warstwy termoizolacyjnej (z reguły w dwóch warstwach z przesunięciem spoin) mocowanie płyt izolacji termicznej do podłoża układanie warstwy podkładowej, ochronnej i oddzielającej z włókniny biobójczej montaż brzegowych elementów przytwierdzających z blachy powlekanej FATRANYL lub blachy z powłoką TPO układanie folii hydroizolacyjnej FATRAFOL - stabilizacja wymiarowa mocowanie folii do podłoża (metodą mocowania mechanicznego, klejenia) łączenie zakładów folii hydroizolacyjnej (metoda zgrzewania gorącym powietrzem lub gorącym klinem) obróbka konstrukcji wystających z połaci dachowej

110 strona 110 FATRAFOL-S Hydroizolacja dachów montaż osłonowych elementów zakończeniowych zabezpieczenie połączeń masą zalewową uszczelnienie elementów zakończeniowych pokrycia powłokowego, na wystających konstrukcjach, trwale elastycznym uszczelniaczem W zależności od konkretnych warunków budowy niektóre prace można ominąć. Dodatkowo można też wykonać następujące prace: próba szczelności pokrycia (zalanie wodą; próba próżniowa spoin tzw. metoda pęcherzykowa zgodnie z EN zmiana A1; napięcie o wysokiej częstotliwości; metoda dymowa, metoda pojemnościowa itp.) wykonanie wierzchniej warstwy ochronnej (posypka żwirowa itp.) wykonanie warstwy użytkowej (dachy dla ruchu pieszego i kołowego lub dachy o innym przeznaczeniu) wykonanie zespołu warstw wegetacyjnych ogrodów dachowych oraz ich zazielenienie montaż instalacji odgromowej, anten TV itp Montaż warstwy paroszczelnej Warstwa paroszczelna powinna być ułożona na spójnym podłożu. W przypadku jej umieszczenia na niespójnym podłożu, należy je odpowiednio przystosować, podstawiając podkładki pod połączenia. Warstwę paroszczelną z folii PE należy układać swobodnie na warstwie podkładowej, bez mocowania, na zakłady wzdłużne i poprzeczne na szerokość określoną przez producenta, zazwyczaj min. 100 mm. Sąsiadujące pasy folii należy połączyć paroszczelnie, korzystając z zalecanych pasków. Tak samo należy wykonać połączenia folii z wszystkimi przepustami, elementami zakończeniowymi i konstrukcyjnymi. Powierzchnie stykowe muszą być czyste, suche, oczyszczone z pyłu i zanieczyszczeń. Warstwę paroszczelną z pap bitumicznych należy układać na podłożu zagruntowanym preparatem adhezyjnym. Połączenia wszelkich przepustów, konstrukcji zakończeniowych i elementów konstrukcyjnych należy wykonać w sposób zalecany przez producenta. Papy bitumiczne zwykle stosuje się jako warstwę paroszczelną dla podłoży betonowych, w których wymagane jest wstępne wywiercenie otworów dla elementów mocujących, a także w przypadku systemów klejonych. Warstwę paroszczelną wzdłuż attyk i innych wystających konstrukcji należy wywinąć na te konstrukcje co najmniej na wysokość górnej powierzchni warstwy termoizolacyjnej. Jeżeli warstwa paroszczelna pełni jednocześnie funkcję warstwy nieprzepuszczającej powietrza, elementy mocujące zespół warstw nie mogą jej perforować Układanie warstwy termoizolacyjnej Płyty izolacji termicznej układa się na przygotowane, wystarczająco wytrzymałe i równe podłoże dachu, które spełnia wymagania co do zaprojektowanego lub zalecanego spadku. Należy pamiętać, że źle wyrównane podłoże negatywnie przekłada się na jakość powierzchni warstwy hydroizolacyjnej (ryzyko tworzenia się kałuży). Płyty należy układać zawsze zgodnie z instrukcją montażu producenta.

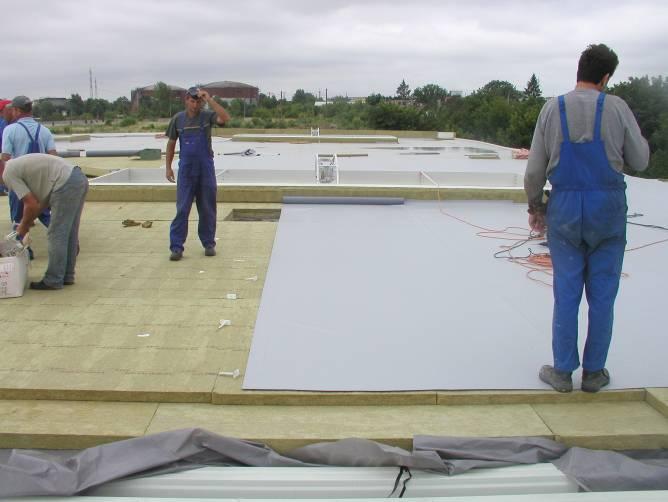

111 Hydroizolacja dachów FATRAFOL-S strona 111 Warstwy termoizolacyjne z sztywnych płyt tłoczonych należy układać bezspoinowo na szczelny styk, ewentualnie na zrąb, niektóre rodzaje płyt termoizolacyjnych są łączone na pióro i wpust. W przypadku jednowarstwowej izolacji z włókien mineralnych płyty należy układać w tym samym kierunku. Jeżeli podłożem jest blacha trapezowa, zaleca się układanie płyt kierując ich dłuższe boki prostopadle do profili blach trapezowych. W konstrukcjach podłoża bez spadku, spadek można wykonać, korzystając z tzw. płyt spadkowych systemu izolacji termicznej. Płyty należy układać na pierwszej warstwie izolacji termicznej o grubości określonej w projekcie. W przypadku układania płyt izolacyjnych w dwóch warstwach należy zadbać o należyte przesunięcie spoin. Przerwy pomiędzy poszczególnymi płytami warstwy termoizolacyjnej i/lub ściankami krawędziowymi i przepustami mogą mieć szerokość maks. 5 mm, co zazwyczaj nie ma wpływu na ich właściwości termoizolacyjne. Jeżeli płyty termoizolacyjne nie są zabezpieczane wraz z mocowaniem warstwy hydroizolacyjnej lub poprzez obciążenie warstwą balastową lub użytkową, płyty należy ustabilizować i przymocować do podłoża, stosując metodę mocowania mechanicznego lub klejenia. Dla dachu niewentylowanego z pokryciem powłokowym o klasycznym układzie warstw generalnie obowiązuje zasada, że płyty izolacji termicznej należy mocować niezależnie, stosując min. 2 szt. elementów mocujących na 1 m². Mocowania te nie są zaliczane do mocowań skutecznych pod względem statycznym, a zatem nie wpływają na obowiązek zabezpieczenia pokrycia przed działaniem sił wewnętrznych (min. 2 mocowania na 1 m 2 pokrycia). Płyty termoizolacyjne ze szkła piankowego cechują się zerową chłonnością, lecz nie można ich mocować mechanicznie do podłoża. Również nie można przez nie mocować warstwy hydroizolacyjnej. W uzasadnionych przypadkach, takich jak np. dachy wieloprzegrodowe lub system klejony, płyty termoizolacyjne można mocować przy użyciu klejów organicznych na bazie PU, lepików asfaltowych na zimno. Można je też mocować na specjalnych samoprzylepnych lub łatwo zgrzewalnych papach asfaltowych. Klejenie należy wykonywać punktowo lub pasmami, na powierzchni zgodnie z zaleceniami producenta kleju (klejona powierzchnia musi stanowić odpowiednie zabezpieczenie przed działaniem sił zewnętrznych). Płyty spadkowe Gotowa powierzchnia warstwy termoizolacyjnej pod montaż powłoki hydroizolacyjnej musi stanowić sztywne i spójne podłoże o niezmienionej wytrzymałości na ściskanie (zalecane minimum to 60 kpa), która jest wymagana do przeniesienia aktywnego parcia występującego podczas łączenia pasów Układanie warstwy podkładowej, ochronnej i oddzielającej Pasy warstwy podkładowej i ochronnej, jak również z maty welonu szklanego należy układać na podłożu swobodnie, z zachowaniem zakładów wzdłużnych i poprzecznych na szerokość co najmniej 50 mm. Poszczególne pasy włókniny należy łączyć jedynie punktowo gorącym powietrzem i dociskiem. Mat z welonu szklanego nie należy zgrzewać, można je łączyć ze sobą za pomocą taśmy samoprzylepnej. Zakłady pasów warstwy ochronnej z włókniny zaleca się zgrzać całkowicie w przypadku stosowania na powłoce hydroizolacyjnej warstw ochronnych lub użytkowych, które mogłyby spowodować zsunięcie się włókniny ochronnej. W przypadku betonowania nad włókniną ochronną zaleca się zapewnić ochronę przed zaciekami mleczka cementowego, stosując otwartą dyfuzyjnie folię (S d 3 m). Podział (przycinanie na potrzebny wymiar) włókniny najprościej wykonać przy użyciu gorącego powietrza. Materiały powinny być wbudowane możliwie w stanie suchym. W czasie wietrznej pogody swobodnie ułożoną włókninę należy tymczasowo dociążyć (rolkami folii, deskami itp.). Na powierzchniach pionowych,

112 strona 112 FATRAFOL-S Hydroizolacja dachów warstwę podkładową, ochronną i oddzielającą należy mocować przy pomocy elementów zakończenia krawędzi z blachy powlekanej i/lub przykleić przy użyciu kleju PU. Klejenie nie może pogarszać właściwości mikrowentylacyjnych tej warstwy Montaż brzegowych elementów przytwierdzających Brzegowe elementy przytwierdzające - formowane profile z blachy powlekanej o różnych kształtach i wymiarach z reguły montuje się tuż po ułożeniu warstwy podkładowej lub oddzielającej, ponieważ służą one również do mocowania tej warstwy przed działaniem ssania wiatru. W przypadku stosowania folii z przylaminowaną podkładką z włókniny (FATRAFOL 807 i 807/V) montaż brzegowych elementów przytwierdzających przeprowadza się dopiero po ułożeniu folii hydroizolacyjnej na połaci dachu. Elementy przytwierdzające należy umieszczać na całym obwodzie dachu (okap, attyka, nadmurówki), a także w miejscach nagłej zmiany nachylenia podłoża (kosze), w miejscach stopni i występujących krawędzi podłoża, wzdłuż krawędzi rynien oraz na obwodzie większości konstrukcji wystających z połaci dachu. blacha trapezowa itp.). lub na Do mocowania należy używać zgodnego z projektem lub zaleceniami rodzaju mocowań (nity rozporowe, wkręty, nity zrywalne, wkręty samogwintujące, wkręty samowiercące itp.), odległość mocowań nie może być większa niż 250 mm (min. gęstość mocowania 4 szt./m długości). Za poprawność doboru i wymiarowania brzegowych elementów przytwierdzających odpowiada firma montażowa, o ile nie ujęto je w specyfikacji obróbek blacharskich w dokumentacji projektowej. W przypadku większych szerokości elementów przytwierdzających mocowanie należy wykonywać na przemian w dwóch liniach. Jeżeli zarówno element, jak i podłoże na to pozwala, zawsze priorytetowo należy stosować ten sposób mocowania przed mocowaniem w jednej linii. Elementy mocujące zawsze muszą wchodzić aż w statycznie stabilną warstwę przegrody dachowej (beton, cegła, drewno, Poszczególne brzegowe elementy przytwierdzające o długości 2 m należy mocować z wzajemnymi przerwami o szerokości co najmniej 2 mm zgodnie z normą ČSN zakład z wykonaniem jednorzędowego połączenia nitowego. Sposób oddylatowania w ten sposób połączonych elementów zakończenia krawędzi określa norma ČSN Przerwę dylatacyjną należy wykonywać maksymalnie co 6 m. Obróbkę dylatacji należy wykonać zgodnie z niniejszą instrukcją. W razie potrzeby elementy blacharskie można przycinać nożycami do blachy na wymaganą długość i kształt. Użycie w tym celu szlifierki kątowej jest niewskazane. Podczas montażu brzegowych elementów przytwierdzających należy zachowywać przerwy dylatacyjne przegród budowlanych. W miejscach przerw dylatacyjnych obiektu na powierzchni poziomej i na konstrukcjach pionowych należy zdylatować również brzegowe elementy przytwierdzające z blachy powlekanej. Sposób zakończenia warstwy hydroizolacyjnej na obwodzie dachu musi zapobiegać możliwości przedostania się wiatru i wiatrem nawiewanego deszczu lub śniegu pod pokrycie, np. przez zamontowany profil uszczelniający. Jest to szczególnie istotne w przypadku remontów i napraw starych powłok dachu. Po umieszczeniu i przymocowaniu brzegowych elementów przytwierdzających, na spoiny i przerwy dylatacyjne należy przykleić papierową taśmę samoprzylepną o szerokości min. 20 mm. Następnie na połączenia należy nałożyć pasek uzupełniającej folii homogenicznej o szerokości wynoszącej co najmniej 80 mm. Pasek należy połączyć z obiema powlekanymi blachami poprzez ich zgrzanie gorącym powietrzem na szerokość co najmniej 30 mm. Bardzo ważne jest uniemożliwienie wystąpienia nieszczelności w tym połączeniu 3 warstw - należy zatem zwiększyć siłę docisku oraz czas jego działania na zgrzewane materiały.

113 Hydroizolacja dachów FATRAFOL-S strona Układanie folii hydroizolacyjnej Układanie wszystkich rodzajów folii hydroizolacyjnych polega na rozwinięciu pasa, wyrównaniu go we właściwym położeniu, przymocowaniu do podłoża w sposób określony w instrukcji i wykonaniu wodoszczelnych połączeń. Aby mieć pewność, że w dachu zostanie wbudowany tylko materiał wolny od wad i uszkodzeń, każdorazowo przed układaniem folii koniecznie należy przeprowadzić ich kontrolę. W pierwszej kolejności sprawdzamy opakowania zbiorcze i opakowania pojedynczych rolek pod kątem ich stanu i ewentualnych uszkodzeń. Folię rozwijamy, kierując się etykietą, sprawdzamy wzrokowo parametry podstawowe, takie jak: rodzaj folii, wymiary, grubość, ilość na rolce, a także ustalamy, czy materiał nie ma widocznych defektów na jego powierzchni, takich jak: uszkodzenia mechaniczne, przebarwienia, brak jednorodności, odchylenia od liniowości, pofałdowania krawędzi, zanieczyszczenia itp. W razie stwierdzenia jakichkolwiek istotnych wad materiału, folii pod żadnym pozorem nie wolno wbudowywać. Należy zachować etykietę, odpisać dane z nadruku na krawędzi pasa i skontaktować się z dostawcą w celu uzgodnienia dalszego postępowania. W przeciwnym wypadku producent zrzeka się odpowiedzialności za szkody powstałe wskutek świadomie wbudowanego materiału, u którego jeszcze przed wbudowaniem przejawiały się widoczne uszkodzenia i wady FATRAFOL 810, 810 AA, 810/V oraz 810/V AA (pokrycie mocowane mechanicznie) Folia hydroizolacyjna FATRAFOL 810, 810 AA, 810/V oraz 810/V AA (w dalszej części FATRAFOL 810) to pod względem budowy, parametrów technicznych i cech użytkowych podstawowy rodzaj folii dachowej przeznaczonej do mocowania mechanicznego. Folię należy układać na podłożu w całości osłoniętym włókniną ochronną i oddzielającą, z reguły po przymocowaniu brzegowych elementów przytwierdzających. Wyjątek stanowi podłoże wykonane ze sztywnych, termoizolacyjnych płyt z włókien mineralnych, a także sztywnych płyt PUR i PIR, na których folię można układać bezpośrednio, bez włókniny oddzielającej. Pasy należy układać z zachowaniem wzajemnych zakładów wzdłużnych i poprzecznych. Szerokość zakładu wzdłużnego może być różna w zależności od stosowanych mocowań, jednak nie mniejsza niż 90 mm. Minimalna szerokość zakładów pasów folii bez mocowania mechanicznego wynosi 50 mm. Do określenia właściwego zakładu pasów można użyć nadruku informacyjnego na lewej stronie folii, znajdującego się w odległości 100 mm od krawędzi pasa. Długość i szerokość pasów należy przycinać stosownie do potrzeb nożem lub nożycami. Dzielenie pasów przez ich przerywanie jest niedopuszczalne! Powoduje to znaczne uszkodzenie warstwy wzmacniającej, co wpływa na cechy wytrzymałościowe folii mocowanej mechaniczne.

114 strona 114 FATRAFOL-S Hydroizolacja dachów Po ułożeniu pasa w wymaganym położeniu, folię należy mechanicznie przymocować zgodnie z planem mocowania, stosując zgodne z projektem ilości i rodzaj mocowań dla poszczególnych stref dachu. W przypadku budynków z dachem płaskim o wysokości nad poziomem terenu nieprzekraczającej 30 m, w przypadku spełnienia podstawowych warunków, można zastosować uproszczoną procedurę wymiarowania patrz artykuł W przypadku budynków o wysokim obciążeniu wiatrem zawsze należy uzyskać indywidualną ocenę na podstawie obliczeń statycznych zgodnie z ČSN EN Eurokod 1: Oddziaływania na konstrukcje - Część 1-4: Oddziaływania ogólne - Obciążenie wiatrem, przy czym wybór odpowiedniego elementu mocującego do sporządzenia projektu statycznego wynika z badań, przeprowadzonych zgodnie z ETAG 006, na podstawie których wydana została Europejska aprobata techniczna ETA. W strefach wewnętrznych, dla folii o szerokości 1300 mm oraz 2000 mm (2050 mm) rzędy mocowań w większości przypadków umieszcza się tylko na krawędziach pasów. W strefach krawędziowych i narożnych dachu oraz w miejscach, w których projekt i ocena statyczna wykazały, że rzędy mocowań umieszczonych jedynie na krawędziach pasów nie zapewnią należytej stabilizacji powłoki przed ssaniem wiatru, należy uzupełnić mocowania mechaniczne w któryś z następujących sposobów: układanie pasów o mniejszej szerokości mocowanie punktowe pośrodku pasów z następnym nałożeniem łaty na mocowania mocowanie przy pomocy wstępnie przymocowanych pasków metodą zgrzewania lub klejenia folii mocowanie przy pomocy krążków mocujących metodą zgrzewania lub klejenia folii Odległości mocowań w rzędzie dla poszczególnych szerokości pasów oraz zalecaną gęstość mocowania przedstawia Rysunek 6.

115 odległość mocowań [mm] vzdálenost kotev [mm] Hydroizolacja dachów FATRAFOL-S strona do pro obliczeń výpočet przyjęto bylo uvažováno zakład pasów s přesahem 100 mm pásů 100 mm ,5 8 8,5 9 9, , ,5 12 szerokość šířka fólie folii [mm]: [m]: ,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 gęstość hustota mocowania kotvení [ks/m [szt./m2] 2 ] Rysunek 6: Odległości elementów mocujących dla różnych szerokości folii w odniesieniu do zalecanej gęstości mocowania Mocowanie folii na krawędziach pasów Elementy mocujące należy umieścić w taki sposób, aby krawędź podkładki była odległa o co najmniej 10 mm od krawędzi pasa, sposób wykonania połączenia zgrzewanego gorącym powietrzem przedstawia Rysunek 7. Minimalna dopuszczalna odległość mocowań w rzędzie wynosi 150 mm, maksymalna 500 mm (wyjątkowo 560 mm w przypadku blachy trapezowe o rozstawie fal 280 mm). Przytwierdzanie poszczególnych rodzajów mocowań do stosownych podłoży należy wykonywać zgodnie z zaleceniami ich producentów. Raz użytych elementów mocujących nie można zastosować ponownie! Rysunek 7: Połączenie folii FATRAFOL 810 na zakład pasów mocowanych do podłoża

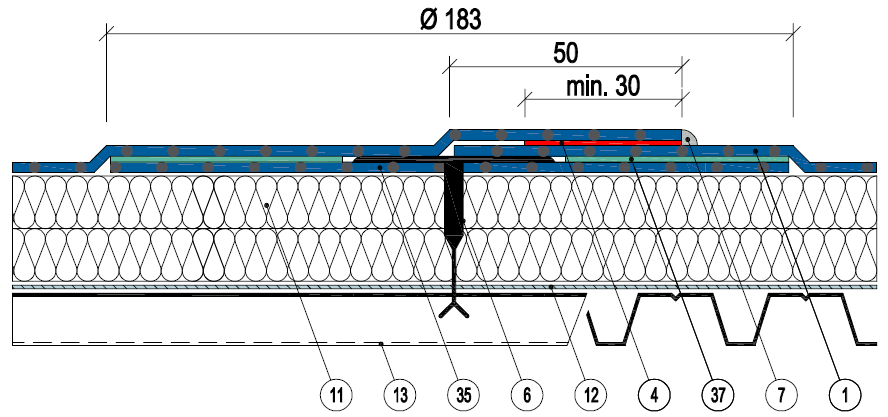

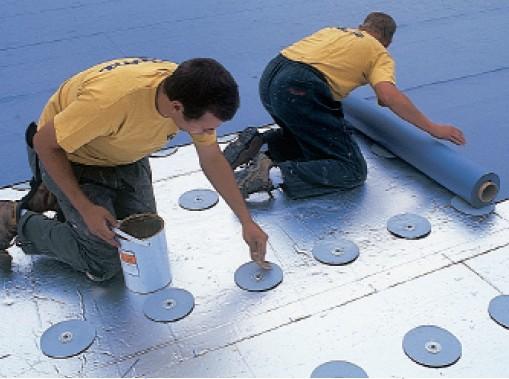

116 strona 116 FATRAFOL-S Hydroizolacja dachów Mocowanie punktowe folii pośrodku pasów Mocowanie należy wykonać wzdłuż linii biegnącej środkiem pasa, przy użyciu elementów mocujących użytych zgodnie z projektem do mocowania pasów na krawędziach. Na rząd mocowań należy następnie nałożyć i zgrzać łatę okrągłą lub pasek folii FATRAFOL 810 o szerokości 160 mm. Szczegół obróbki mocowania z nałożeniem łaty okrągłej przedstawia Rysunek 8. Mocowanie powłoki hydroizolacyjnej z folii o szerokości 2000 (2050) mm, rozmieszczenie elementów oraz min. zakłady folii w sposób schematyczny przedstawia Rysunek 9. Oś rzędów elementów mocujących na całej długości pasa lub na określonym odcinku połaci dachowej musi przebiegać wzdłuż jednej linii, bez wyboczeń, z zachowaniem jednolitego ukierunkowania owalnych podkładek mocowań punktowych. Do wyznaczenia linii mocowań można użyć sznura traserskiego z barwnikiem. 1 folia hydroizolacyjna FATRAFOL 810 2p łata okrągła ø 160 mm 4 połączenie folii zgrzewane gorącym powietrzem 6 element mocujący 7 masa zabezpieczająca Z płyta termoizolacyjna 12 folia paroszczelna 13 blacha trapezowa Rysunek 8: Obróbka dodatkowego mocowania punktowego folii FATRAFOL 810 pośrodku pasów

117 Hydroizolacja dachów FATRAFOL-S strona folia hydroizolacyjna FATRAFOL 810/V o szerokości 2000 (2050) mm 1p pasek folii FATRAFOL połączenie folii zgrzewane gorącym powietrzem 6 element mocujący 7 masa zabezpieczająca Z płyta termoizolacyjna 12 folia paroszczelna 13 blacha trapezowa Rysunek 9: Mocowanie folii FATRAFOL 810 pośrodku pasa z nałożeniem łaty w postaci paska folii Mocowanie do podłoża przy pomocy wcześniej zamontowanych pasków z mocowaniem folii od dołu Zgodnie ze sporządzonym planem mocowania, w określonych miejscach dachu należy zamontować pasy mocujące folii FATRAFOL 810 o szerokości 160 mm. Podczas rozwijania przycinanego paska należy zwracać szczególną uwagę na sposób jego zamocowania, zapewniając dokładność zestawienia osi przycinanego paska z osią mocowanego pasa i osiami elementów mocujących. 1 folia hydroizolacyjna FATRAFOL 810/V o szerokości 2000 (2050) mm 2 pasek folii FATRAFOL folia paroszczelna 4 płyta termoizolacyjna 5 połączenie folii zgrzewane gorącym powietrzem 6 klej PU FF masa zabezpieczająca Z-01 8 element mocujący

118 strona 118 FATRAFOL-S Hydroizolacja dachów 9 blacha trapezowa Rysunek 10: Mocowanie folii FATRAFOL 810/V pośrodku pasa przy pomocy paska folii Rolkę folii należy ustawić we właściwym położeniu, a następnie rozwijając ją, przyklejać folię do tego pasa przy użyciu kleju PU FF 855 (C/88) w sposób ciągły na całej długości pasa. W czasie realizacji prac temperatura podłoża i otoczenia musi być wyższa niż +13 C, docisk klejonego połączenia musi nastąpić między 30 a 60 sekundą od momentu nałożenia kleju. Pasy na ich krawędziach należy połączyć ze sobą metodą nadmuchu gorącego powietrza po upływie czasu wiązania kleju w połączeniu dodatkowego paska. Przykład dodatkowego mocowania powłoki hydroizolacyjnej z folii o szerokości 2000 mm w sposób schematyczny przedstawia Rysunek Mocowanie do podłoża przy pomocy krążków mocujących z mocowaniem folii od dołu Z tej metody mocowania można skorzystać nie tylko jako uzupełniającej metody służącej do wykończenia stref krawędziowych i narożnych, lecz także jako głównej metody mocowania pokrycia na całej jego powierzchni. Do zalet tej metody należą: uzyskanie wysokiej nośności na element mocujący, zmniejszenie zakładów pasów na szerokość wymaganą wyłącznie do zgrzania folii oraz całkowita eliminacja perforacji pokrycia przez elementy mocujące (w tym w strefach zagęszczonego mocowania). Krążki mocujące (Kołnierz rodzaj 13) o średnicy 183 mm należy mocować do konstrukcji podłoża przy użyciu odpowiednich elementów mocujących z okrągłą podkładką talerzową. Rozstawy elementów mocujących w rzędach wzdłużnych należy dobierać odpowiednio do szerokości pasa w taki sposób, aby na krawędziach pasa powstało połączenie między krążkiem mocującym a folią, w którym każda z folii sięga połowy krążka mocującego patrz Rysunek 11. Folię należy przykleić do zamontowanych w ten sposób krążków przy użyciu kleju PU FF 855 (C/88), kierując się wskazówkami producenta kleju. 1 folia hydroizolacyjna FATRAFOL połączenie folii zgrzewane gorącym powietrzem
