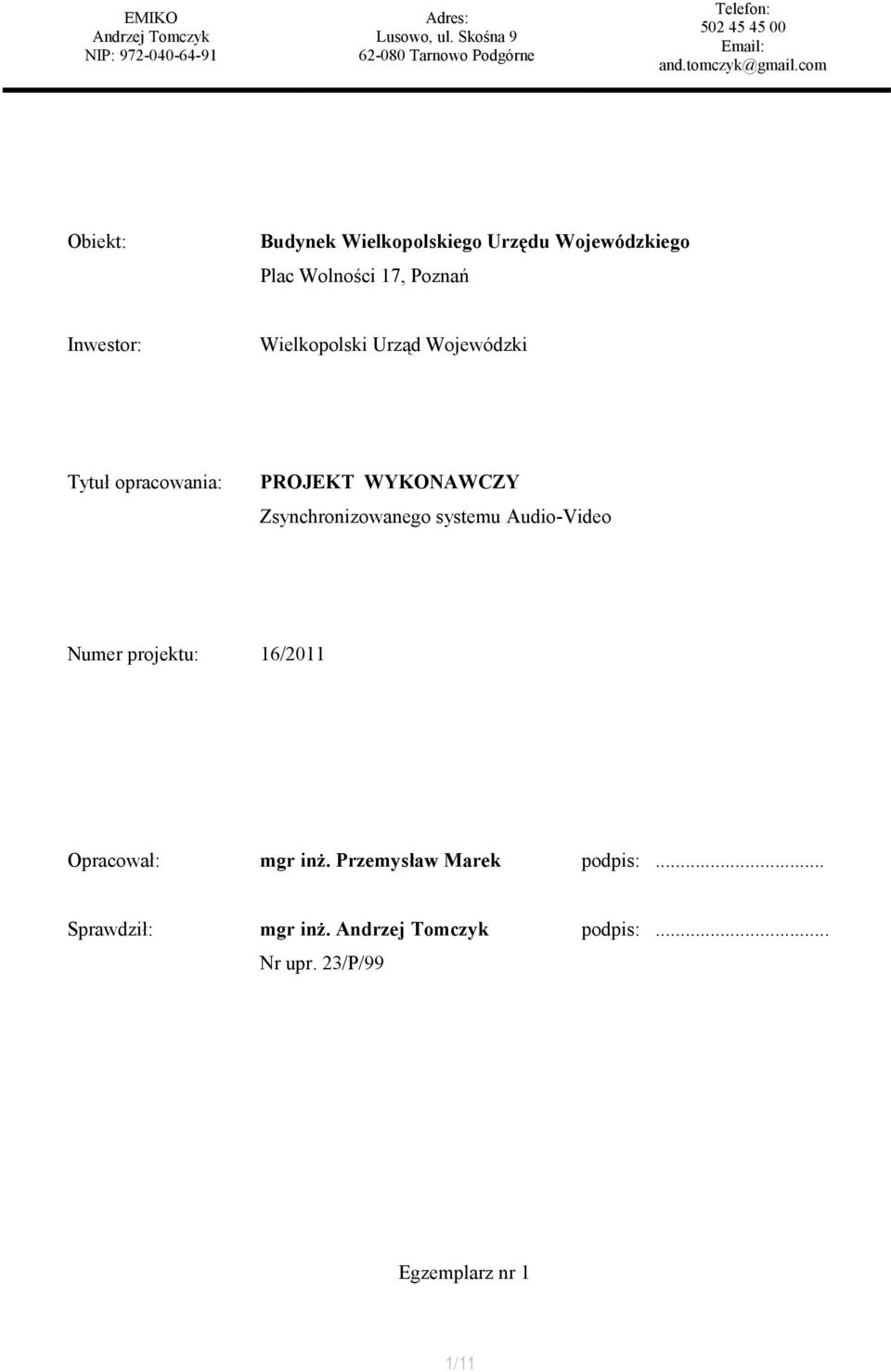

1 Obiekt: Budynek Wielkopolskiego Urzędu Wojewódzkiego Plac Wolności 17, Poznań Inwestor: Wielkopolski Urząd Wojewódzki Tytuł opracowania: PROJEKT WYKONAWCZY Zsynchronizowanego systemu Audio-Video Numer projektu: 16/2011 Opracował: mgr inż. Przemysław Marek podpis:... Sprawdził: mgr inż. podpis:... Nr upr. 23/P/99 Egzemplarz nr 1 1/11

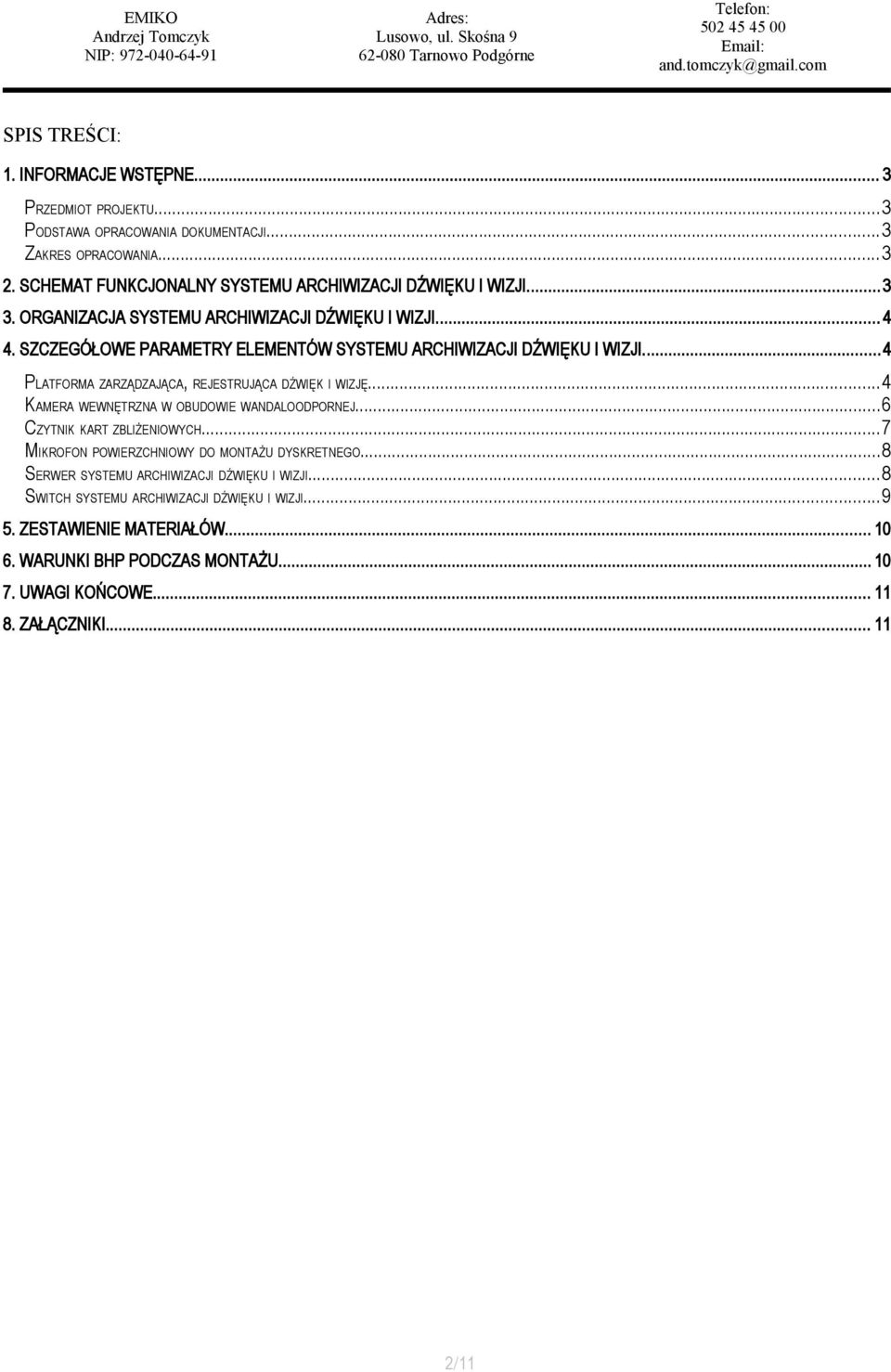

2 SPIS TREŚCI: 1. INFORMACJE WSTĘPNE... 3 PRZEDMIOT PROJEKTU...3 PODSTAWA OPRACOWANIA DOKUMENTACJI...3 ZAKRES OPRACOWANIA SCHEMAT FUNKCJONALNY SYSTEMU ARCHIWIZACJI DŹWIĘKU I WIZJI ORGANIZACJA SYSTEMU ARCHIWIZACJI DŹWIĘKU I WIZJI SZCZEGÓŁOWE PARAMETRY ELEMENTÓW SYSTEMU ARCHIWIZACJI DŹWIĘKU I WIZJI...4 PLATFORMA ZARZĄDZAJĄCA, REJESTRUJĄCA DŹWIĘK I WIZJĘ...4 KAMERA WEWNĘTRZNA W OBUDOWIE WANDALOODPORNEJ...6 CZYTNIK KART ZBLIŻENIOWYCH...7 MIKROFON POWIERZCHNIOWY DO MONTAŻU DYSKRETNEGO...8 SERWER SYSTEMU ARCHIWIZACJI DŹWIĘKU I WIZJI...8 SWITCH SYSTEMU ARCHIWIZACJI DŹWIĘKU I WIZJI ZESTAWIENIE MATERIAŁÓW WARUNKI BHP PODCZAS MONTAŻU UWAGI KOŃCOWE ZAŁĄCZNIKI /11

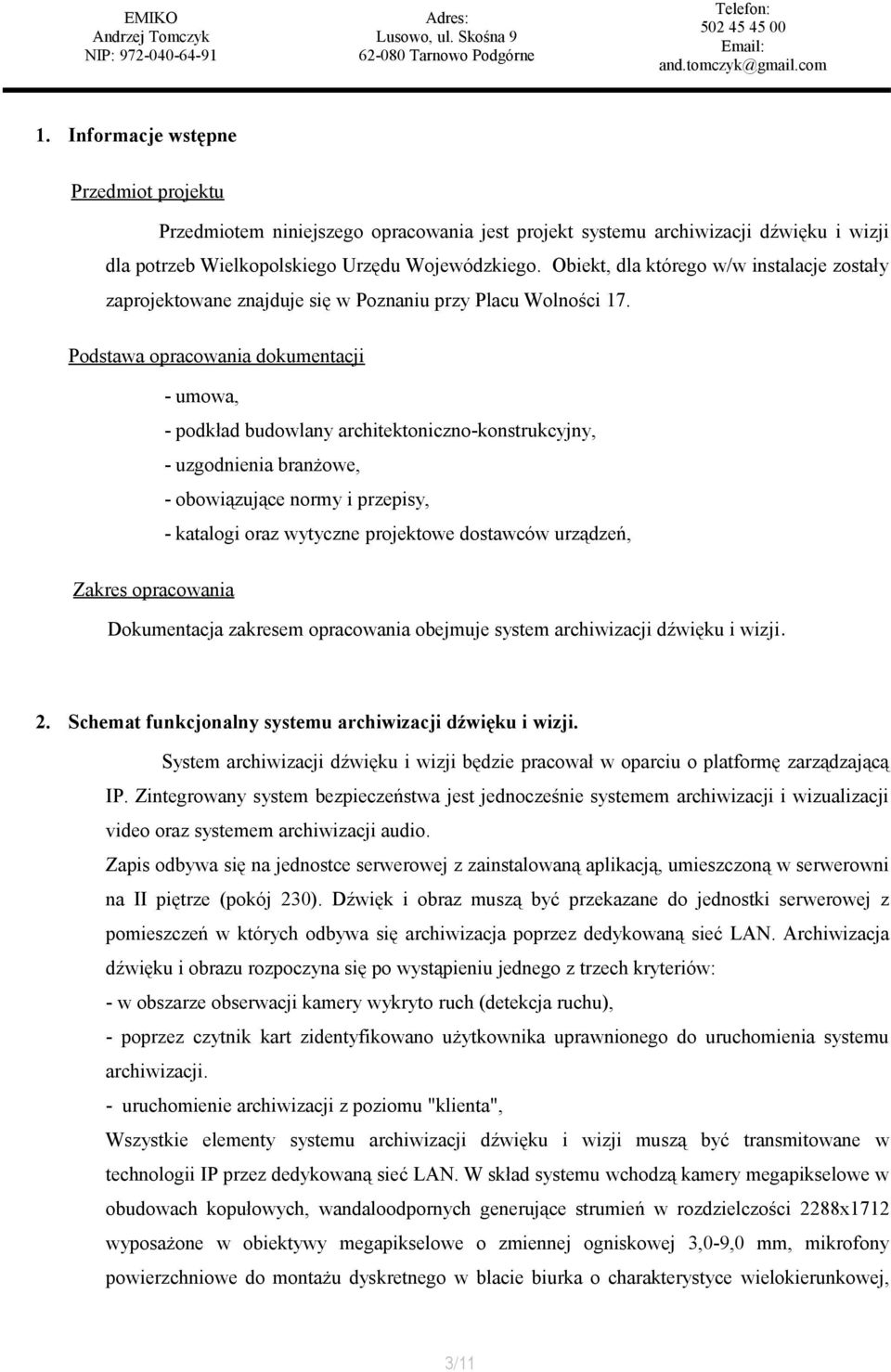

3 1. Informacje wstępne Przedmiot projektu Przedmiotem niniejszego opracowania jest projekt systemu archiwizacji dźwięku i wizji dla potrzeb Wielkopolskiego Urzędu Wojewódzkiego. Obiekt, dla którego w/w instalacje zostały zaprojektowane znajduje się w Poznaniu przy Placu Wolności 17. Podstawa opracowania dokumentacji - umowa, - podkład budowlany architektoniczno-konstrukcyjny, - uzgodnienia branżowe, - obowiązujące normy i przepisy, - katalogi oraz wytyczne projektowe dostawców urządzeń, Zakres opracowania Dokumentacja zakresem opracowania obejmuje system archiwizacji dźwięku i wizji. 2. Schemat funkcjonalny systemu archiwizacji dźwięku i wizji. System archiwizacji dźwięku i wizji będzie pracował w oparciu o platformę zarządzającą IP. Zintegrowany system bezpieczeństwa jest jednocześnie systemem archiwizacji i wizualizacji video oraz systemem archiwizacji audio. Zapis odbywa się na jednostce serwerowej z zainstalowaną aplikacją, umieszczoną w serwerowni na II piętrze (pokój 230). Dźwięk i obraz muszą być przekazane do jednostki serwerowej z pomieszczeń w których odbywa się archiwizacja poprzez dedykowaną sieć LAN. Archiwizacja dźwięku i obrazu rozpoczyna się po wystąpieniu jednego z trzech kryteriów: - w obszarze obserwacji kamery wykryto ruch (detekcja ruchu), - poprzez czytnik kart zidentyfikowano użytkownika uprawnionego do uruchomienia systemu archiwizacji. - uruchomienie archiwizacji z poziomu "klienta", Wszystkie elementy systemu archiwizacji dźwięku i wizji muszą być transmitowane w technologii IP przez dedykowaną sieć LAN. W skład systemu wchodzą kamery megapikselowe w obudowach kopułowych, wandaloodpornych generujące strumień w rozdzielczości 2288x1712 wyposażone w obiektywy megapikselowe o zmiennej ogniskowej 3,0-9,0 mm, mikrofony powierzchniowe do montażu dyskretnego w blacie biurka o charakterystyce wielokierunkowej, 3/11

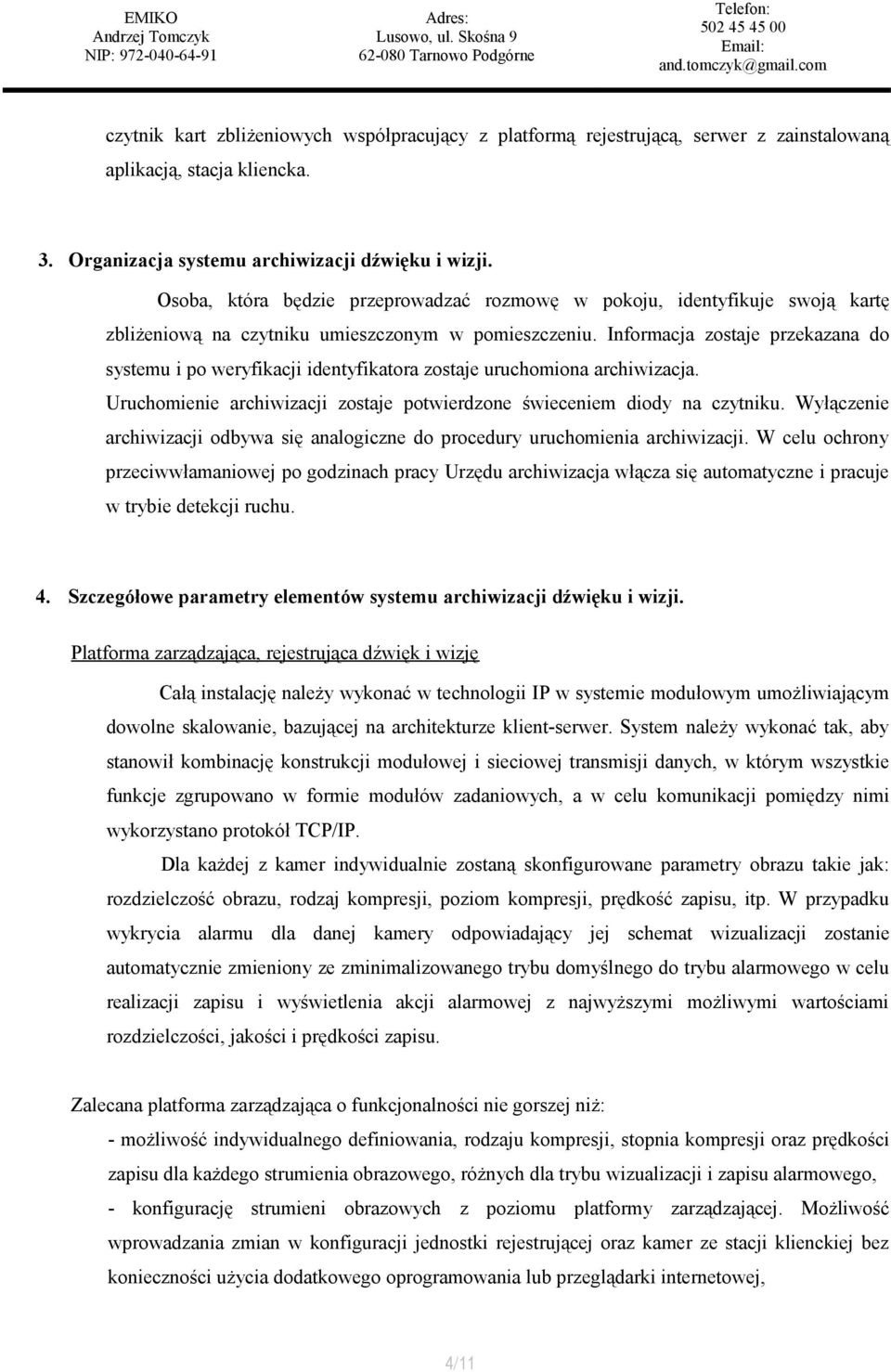

4 czytnik kart zbliżeniowych współpracujący z platformą rejestrującą, serwer z zainstalowaną aplikacją, stacja kliencka. 3. Organizacja systemu archiwizacji dźwięku i wizji. Osoba, która będzie przeprowadzać rozmowę w pokoju, identyfikuje swoją kartę zbliżeniową na czytniku umieszczonym w pomieszczeniu. Informacja zostaje przekazana do systemu i po weryfikacji identyfikatora zostaje uruchomiona archiwizacja. Uruchomienie archiwizacji zostaje potwierdzone świeceniem diody na czytniku. Wyłączenie archiwizacji odbywa się analogiczne do procedury uruchomienia archiwizacji. W celu ochrony przeciwwłamaniowej po godzinach pracy Urzędu archiwizacja włącza się automatyczne i pracuje w trybie detekcji ruchu. 4. Szczegółowe parametry elementów systemu archiwizacji dźwięku i wizji. Platforma zarządzająca, rejestrująca dźwięk i wizję Całą instalację należy wykonać w technologii IP w systemie modułowym umożliwiającym dowolne skalowanie, bazującej na architekturze klient-serwer. System należy wykonać tak, aby stanowił kombinację konstrukcji modułowej i sieciowej transmisji danych, w którym wszystkie funkcje zgrupowano w formie modułów zadaniowych, a w celu komunikacji pomiędzy nimi wykorzystano protokół TCP/IP. Dla każdej z kamer indywidualnie zostaną skonfigurowane parametry obrazu takie jak: rozdzielczość obrazu, rodzaj kompresji, poziom kompresji, prędkość zapisu, itp. W przypadku wykrycia alarmu dla danej kamery odpowiadający jej schemat wizualizacji zostanie automatycznie zmieniony ze zminimalizowanego trybu domyślnego do trybu alarmowego w celu realizacji zapisu i wyświetlenia akcji alarmowej z najwyższymi możliwymi wartościami rozdzielczości, jakości i prędkości zapisu. Zalecana platforma zarządzająca o funkcjonalności nie gorszej niż: - możliwość indywidualnego definiowania, rodzaju kompresji, stopnia kompresji oraz prędkości zapisu dla każdego strumienia obrazowego, różnych dla trybu wizualizacji i zapisu alarmowego, - konfigurację strumieni obrazowych z poziomu platformy zarządzającej. Możliwość wprowadzania zmian w konfiguracji jednostki rejestrującej oraz kamer ze stacji klienckiej bez konieczności użycia dodatkowego oprogramowania lub przeglądarki internetowej, 4/11

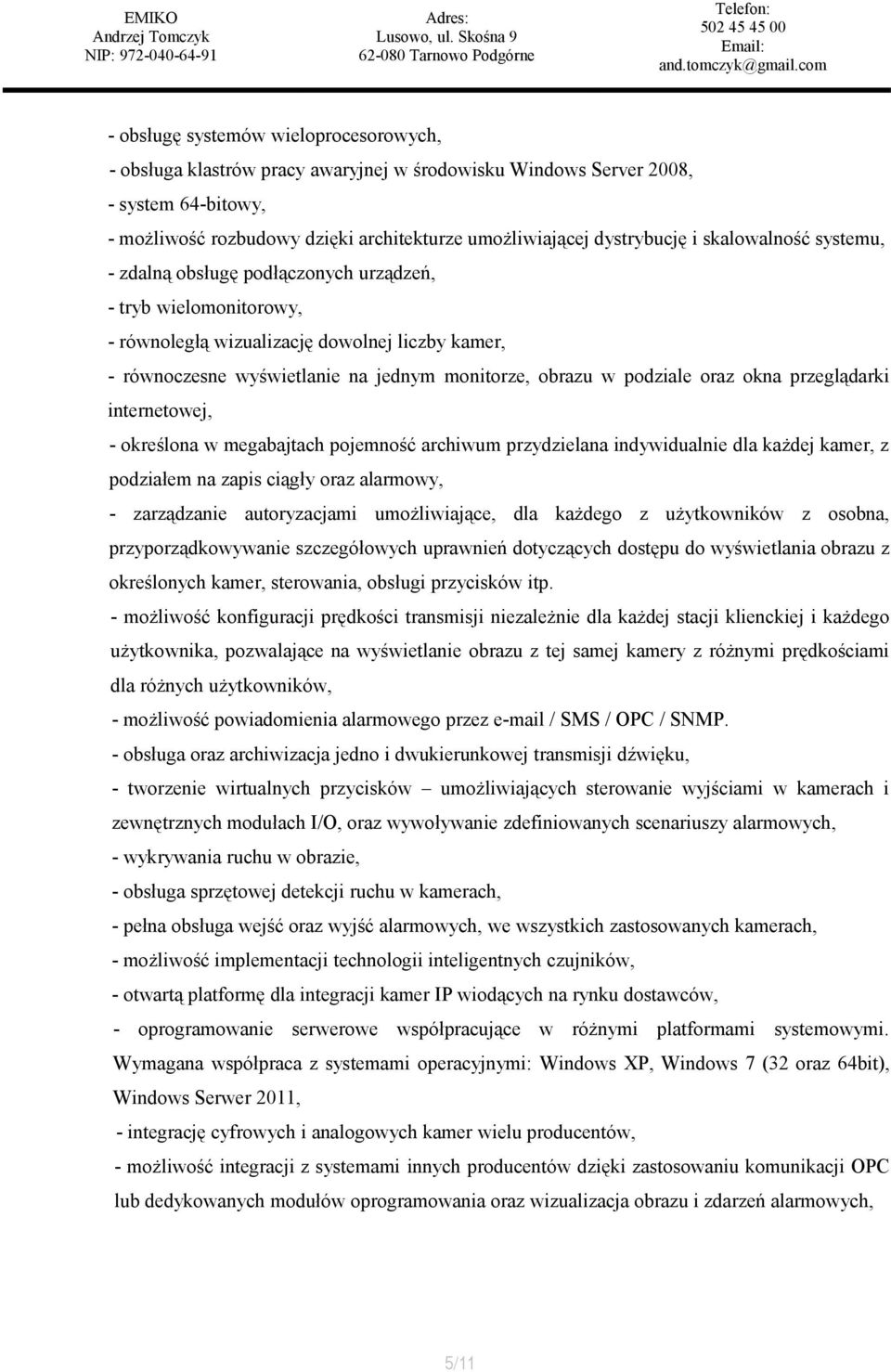

5 - obsługę systemów wieloprocesorowych, - obsługa klastrów pracy awaryjnej w środowisku Windows Server 2008, - system 64-bitowy, - możliwość rozbudowy dzięki architekturze umożliwiającej dystrybucję i skalowalność systemu, - zdalną obsługę podłączonych urządzeń, - tryb wielomonitorowy, - równoległą wizualizację dowolnej liczby kamer, - równoczesne wyświetlanie na jednym monitorze, obrazu w podziale oraz okna przeglądarki internetowej, - określona w megabajtach pojemność archiwum przydzielana indywidualnie dla każdej kamer, z podziałem na zapis ciągły oraz alarmowy, - zarządzanie autoryzacjami umożliwiające, dla każdego z użytkowników z osobna, przyporządkowywanie szczegółowych uprawnień dotyczących dostępu do wyświetlania obrazu z określonych kamer, sterowania, obsługi przycisków itp. - możliwość konfiguracji prędkości transmisji niezależnie dla każdej stacji klienckiej i każdego użytkownika, pozwalające na wyświetlanie obrazu z tej samej kamery z różnymi prędkościami dla różnych użytkowników, - możliwość powiadomienia alarmowego przez / SMS / OPC / SNMP. - obsługa oraz archiwizacja jedno i dwukierunkowej transmisji dźwięku, - tworzenie wirtualnych przycisków umożliwiających sterowanie wyjściami w kamerach i zewnętrznych modułach I/O, oraz wywoływanie zdefiniowanych scenariuszy alarmowych, - wykrywania ruchu w obrazie, - obsługa sprzętowej detekcji ruchu w kamerach, - pełna obsługa wejść oraz wyjść alarmowych, we wszystkich zastosowanych kamerach, - możliwość implementacji technologii inteligentnych czujników, - otwartą platformę dla integracji kamer IP wiodących na rynku dostawców, - oprogramowanie serwerowe współpracujące w różnymi platformami systemowymi. Wymagana współpraca z systemami operacyjnymi: Windows XP, Windows 7 (32 oraz 64bit), Windows Serwer 2011, - integrację cyfrowych i analogowych kamer wielu producentów, - możliwość integracji z systemami innych producentów dzięki zastosowaniu komunikacji OPC lub dedykowanych modułów oprogramowania oraz wizualizacja obrazu i zdarzeń alarmowych, 5/11

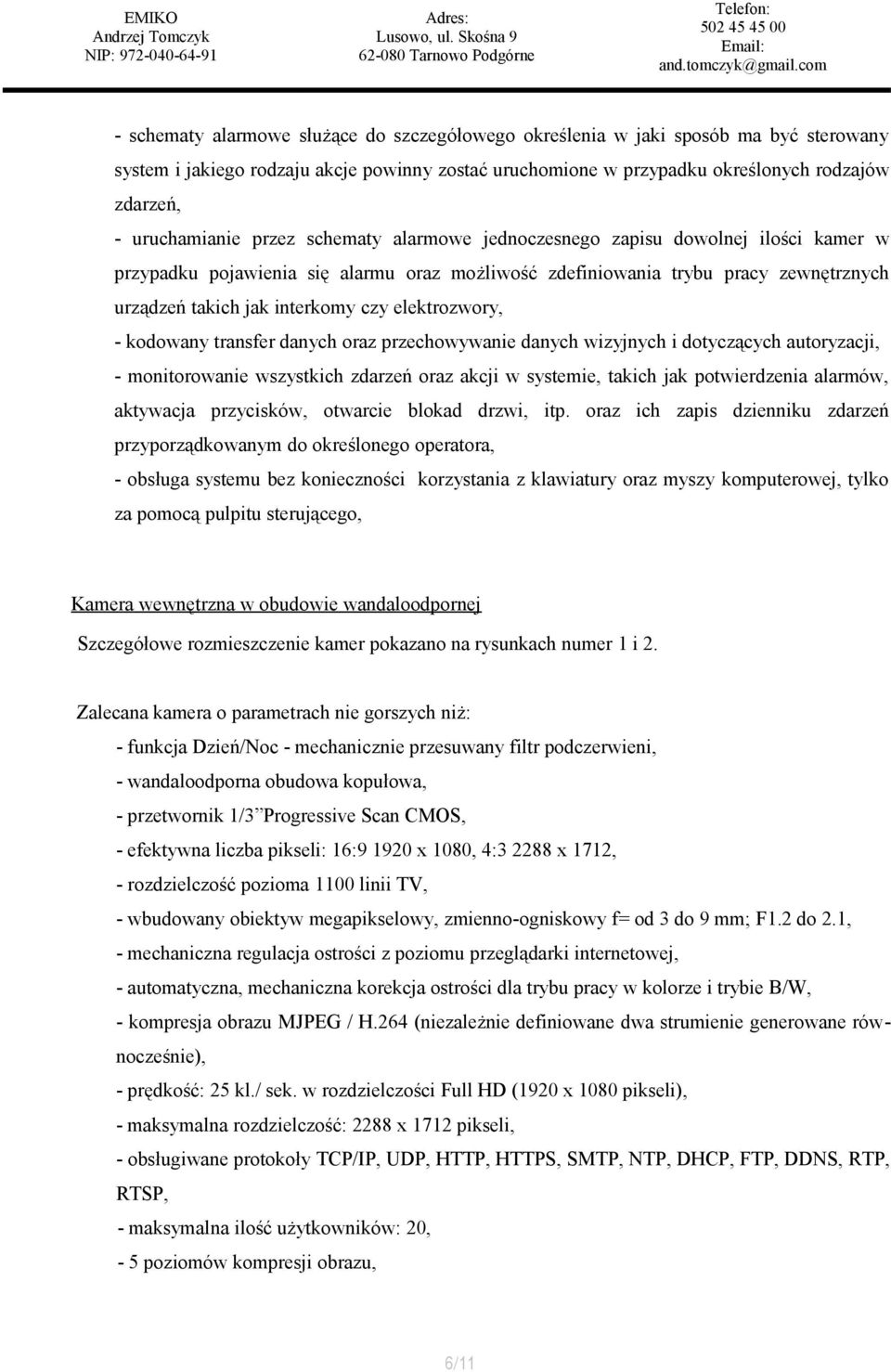

6 - schematy alarmowe służące do szczegółowego określenia w jaki sposób ma być sterowany system i jakiego rodzaju akcje powinny zostać uruchomione w przypadku określonych rodzajów zdarzeń, - uruchamianie przez schematy alarmowe jednoczesnego zapisu dowolnej ilości kamer w przypadku pojawienia się alarmu oraz możliwość zdefiniowania trybu pracy zewnętrznych urządzeń takich jak interkomy czy elektrozwory, - kodowany transfer danych oraz przechowywanie danych wizyjnych i dotyczących autoryzacji, - monitorowanie wszystkich zdarzeń oraz akcji w systemie, takich jak potwierdzenia alarmów, aktywacja przycisków, otwarcie blokad drzwi, itp. oraz ich zapis dzienniku zdarzeń przyporządkowanym do określonego operatora, - obsługa systemu bez konieczności korzystania z klawiatury oraz myszy komputerowej, tylko za pomocą pulpitu sterującego, Kamera wewnętrzna w obudowie wandaloodpornej Szczegółowe rozmieszczenie kamer pokazano na rysunkach numer 1 i 2. Zalecana kamera o parametrach nie gorszych niż: - funkcja Dzień/Noc - mechanicznie przesuwany filtr podczerwieni, - wandaloodporna obudowa kopułowa, - przetwornik 1/3 Progressive Scan CMOS, - efektywna liczba pikseli: 16: x 1080, 4: x 1712, - rozdzielczość pozioma 1100 linii TV, - wbudowany obiektyw megapikselowy, zmienno-ogniskowy f= od 3 do 9 mm; F1.2 do 2.1, - mechaniczna regulacja ostrości z poziomu przeglądarki internetowej, - automatyczna, mechaniczna korekcja ostrości dla trybu pracy w kolorze i trybie B/W, - kompresja obrazu MJPEG / H.264 (niezależnie definiowane dwa strumienie generowane równocześnie), - prędkość: 25 kl./ sek. w rozdzielczości Full HD (1920 x 1080 pikseli), - maksymalna rozdzielczość: 2288 x 1712 pikseli, - obsługiwane protokoły TCP/IP, UDP, HTTP, HTTPS, SMTP, NTP, DHCP, FTP, DDNS, RTP, RTSP, - maksymalna ilość użytkowników: 20, - 5 poziomów kompresji obrazu, 6/11

7 - minimalne oświetlenie (czułość) 1 lx (F1.2, 50 IRE, Gain High,kolor), 0,1 lx (F1.2, 50 IRE, Gain High, cz/b), - stosunek sygnał/szum > 50 db (AGC wył.), - funkcja kompensacji oświetlenia tła (BLC) - MULTI / CENTER / FACE/ OFF, - balans bieli ATW/AWC/MWB/Outdoor/Indoor/Fluorescent, - możliwość ustawienia poziomu koloru czerwonego i niebieskiego w trybie MWB, - funkcja AGC Normal/Middle/High/Off, - elektroniczna migawka 1/25, 1/50, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000, - wydłużona migawka (SensUp): x1x2, x4, x8, x16, x32, - sterowanie przysłoną DC, - korekcja gamma od 0,45 do 1, - kompensacja apertury On / Off, - cyfrowa redukcja szumów (DNR) 3D, - detekcja ruchu, - detekcja twarzy, - strefy prywatności - 8 stref, wybór koloru i stopnia przezroczystości, - zabezpieczenia: autoryzacja poprzez ID oraz hasło, obsługa SSL, filtrowanie adresów IP, - 4 letnia gwarancja na kamerę (1 rok gwarancji na części ruchome), - wyjście monitorowe kompozytowe (do celów konfiguracji), - wejście sieciowe 10BASE-T/100BASE-TX (RJ45), - wejście alarmowe: 2, - wyjście alarmowe: 2, - zasilanie 24 VAC ±10%, VDC, PoE (IEEE802.3af ), - obudowa wandaloodporna, Czytnik kart zbliżeniowych Szczegółowe rozmieszczenie czytników kart pokazano na rysunkach numer 1 i 2. Zalecany czytnik kart zbliżeniowych o parametrach nie gorszych niż: - minimum 20 użytkowników w systemie, - identyfikacja na podstawie kodu PIN lub karty zbliżeniowej, - współpraca z platformą IP archiwizującą dźwięk i wizję, - montaż natynkowy, 7/11

8 Mikrofon powierzchniowy do montażu dyskretnego Szczegółowe rozmieszczenie mikrofonów pokazano na rysunkach numer 1 i 2. Zalecany mikrofon o parametrach nie gorszych niż: - przetwornik pojemnościowy, - wszechkierunkowa charakterystyka kierunkowa, - zbalansowana impedancja znamionowa 120 Ohm, - czułość - 36 db (@ 1 khz, 0 db = 1 V/Pa), - pasmo przenoszenia od 30Hz do 20 khz, - korpus ze stali wraz z główką mikrofonową z cynkowanego stalowego drutu, - średnica membrany nie większa niż 30 mm, - montaż wpuszczany na blacie biurka, Serwer systemu archiwizacji dźwięku i wizji Serwer zostanie umieszczony w szafie RACK w pomieszczeniu serwerowni. Zalecany serwer o parametrach nie gorszych niż: - procesor: ilość rdzeni 4, częstotliwość taktowania min 3000 MHz, pojemność pamięci cache min. 6000kb, - płyta główna: chipset tego samego producenta, co zainstalowany procesor, rodzaj obsługiwanej pamięci DDR3-1866, dwukanałowa obsługa pamięci o maks. pojemności nie mniejszej niż 32MB, obsługa RAID 0, 1, 5, 10, możliwość zainstalowania co najmniej 6 dysków HDD, - pamięć RAM DDR3 2X 4GB 1600MHz, - karta graficzna: wielkość pamięci min. 1Gb, typ zastosowanej pamięci GDDR3 (128bit), taktowanie rdzenia min. 700 MHz, taktowanie pamięci min MHz, szyna danych pamięci 128 bit, rodzaje wyjść/wejść wyjście: HDMI, DVI oraz D-Sub, - dyski systemowe: pojemność min. 2x160 GB (pracujące w RAID 1), Interfejs Serial ATA/300, prędkość obrotowa 7200 obr./min., pamięć cache min. 32 MB, - dyski archiwizacji (pracujące w RAID 5): pojemność min. 2 TB, Interfejs Serial ATA, prędkość obrotowa 7200 obr./min., pamięć cache min. 64 MB, zapewniający zapis przez 30 dni, - interfejsy sieciowe: min. 2 porty 10/100/1000 Mbps, - napęd Mulit DVD+/-RW + oprogramowanie: zapis DVD+/-R-22x, 8/11

9 - obudowa serwerowa do montażu w szafie RACK 19": wysokość obudowy maks. 3U, ilość kieszenie 3.5" min. 6, zasilacz min. 650W, szyny do montażu w szafie RACK. - system operacyjny 64Bit - zalecany Microsoft Server Bit lub Windows 7 64 Bit. Switch systemu archiwizacji dźwięku i wizji Switch zostanie umieszczony w szafie RACK w pomieszczeniu serwerowni. Zalecany switch o parametrach nie gorszych niż: - switch zarządzalny - liczba portów 1000 Mbit: 16szt. - obsługiwane protokoły: IEEE 802.3u; IEEE 802.3x flow control; IEEE 802.3ab; IEEE 802.3; half/full duplex, - pamięć: 512 KB flash, - przepustowość: 23.8 millions pps, - prędkość magistrali wew.: 32 Gbps, - rozmiar tabeli adresów: 8,000, - montaż w szafie RACK 19", - zasilanie zewnętrzne: 230V AC, - pobór mocy: 13W, 9/11

10 5. Zestawienie materiałów. Lp. Nazwa urządzenia: Ilość: 1. Kamera megapikselowa (parametry zgodnie z dokumentacją) 3 szt. 2. Mikrofon powierzchniowy (parametry zgodne z dokumentacją) 3 szt. 3. Zasilacz buforowy 3A z akumulatorem 1 szt. 4. Zasilacz PHANTOM 3 szt. 5. Czytnik kart zbliżeniowych i kodów PIN (parametry zgodne z dokumentacją) 3 szt. 6. Serwer systemu archiwizacji dźwięki i wizji (parametry zgodne z dokumentacją) 1 szt. 7. Dysk twardy 2TB (parametry zgodne z dokumentacją) 4 szt. 8. Szafa RACK 19 z wyposażeniem, 12U 1 szt. 9. Zasilacz awaryjny do montażu w szafie RACK 1 szt. 10. Switch zarządzalny 16 portowy 1szt. 11. Materiały montażowe (listwy, kołki, przewody) 1 kpl 6. Warunki BHP podczas montażu. W trakcie wykonywania prac nie są przewidywane prace wymagające zastosowania wyjątkowych środków ostrożności. Należy zadbać, aby wszelkie prace wykonywane na wysokości podczas montażu czujek były realizowane z wykorzystywaniem stabilnych drabin lub podnośników. Wszelkie elektronarzędzia należy używać zgodnie z ich przeznaczeniem i z zastosowaniem zasad określonych przez producenta. Przy wykonywaniu prac, które generują pył, a w szczególności podczas wiercenia otworów w stropie należy używać okularów ochronnych i masek przeciwpyłowych. 10/11

11 7. Uwagi końcowe. Montaż, uruchomienie oraz stały serwis (nadzór) nad systemami teletechnicznymi należy zlecić jednostce (firmie) posiadającej odpowiednie uprawnienia i certyfikaty. Przed rozpoczęciem instalacji oraz uruchomieniem systemów należy zapoznać się z instrukcjami montażu dostarczonymi przez producenta wraz z urządzeniami. Podczas montażu i programowania urządzeń należy bezwzględnie przestrzegać zaleceń producenta. Wszystkie roboty objęte niniejszym projektem należy wykonać zgodnie z obowiązującymi normami, przepisami i warunkami na roboty teletechniczne. Przy pracach wykonawczych należy bezwzględnie przestrzegać przepisów BHP. Do wykonania instalacji wg. niniejszego opracowania należy użyć materiałów wymienionych w zestawieniu. Wszystkie zmiany wprowadzone na budowie w trakcie realizacji należy uzgodnić z projektantem i Inwestorem. Po wykonaniu instalacji należy opracować dokumentację powykonawczą. Monitorowane pomieszczenia należy wyposażyć w tablice informujące o zainstalowaniu w nich urządzeń służących do nagrywania obrazu oraz dźwięku. 8. Załączniki. - rysunki przedstawiające rozmieszczenie poszczególnych komponentów systemu w budynku, - uprawnienia projektanta Opracował: mgr inż. Przemysław Marek Projektował: mgr inż. 11/11
