1 System Ciągłej Kontroli Emisji Prezentuje: Janusz Gogół 1

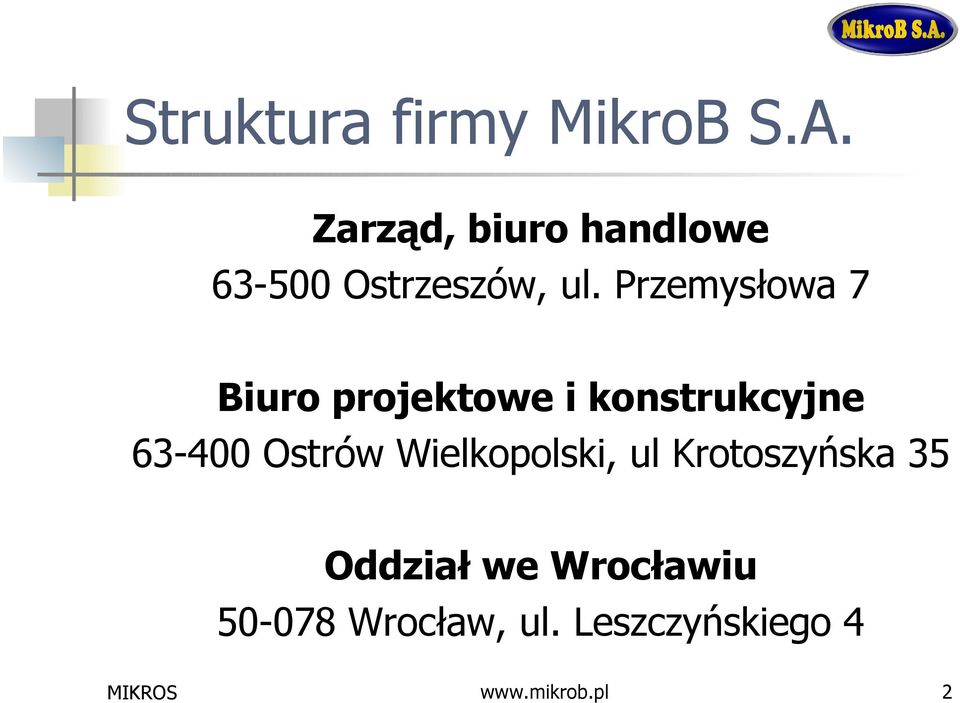

2 Struktura firmy MikroB S.A. Zarząd, biuro handlowe Ostrzeszów, ul. Przemysłowa 7 Biuro projektowe i konstrukcyjne Ostrów Wielkopolski, ul Krotoszyńska 35 Oddział we Wrocławiu Wrocław, ul. Leszczyńskiego 4 2

3 Profil firmy Usługi inżynieryjne z zakresu AKPiA Wykonawstwo i wdrażanie systemów automatyki, sterowania i wizualizacji Programowanie sterowników PLC układy sterowania sekwencyjnego proste i złożone układy regulacji, identyfikacja obiektu regulacji układy regulacji obiektów inercyjnych z dużym opóźnieniem sterowanie zdalne, diagnostyka napędów Generalne dostawy AKPiA Szkolenia Serwis 3

4 SCADA PRO-2000 System wizualizacji, nadzorowania i monitorowania procesów przemysłowych W standardzie: wszystkie dostępne drivery komunikacyjne urządzeń (Allen- Bradley, Siemens, Schneider, GE Fanuc, WAGO, SAIA, IDEC, i wielu innych) punktów systemowych klient i serwer OPC/DDE/NetDDE/SQL niezawodność i otwartość konkurencyjna cena 4

5 Obszary działalności Ciepłownictwo Energetyka Hutnictwo Ochrona Środowiska Kontrola Emisji Zanieczyszczeń - Oczyszczalnie ścieków - automatyka i monitoring Przemysł spożywczy Przemysł maszynowy Chemia Inne 5

6 Czym jest? to nowoczesny i niezawodny sposób na rozwiązanie zadania ciągłej kontroli emitowanych do atmosfery zanieczyszczeń to kompletny zestaw urządzeń i licencjonowanego oprogramowania służący do realizacji powyższego celu 6

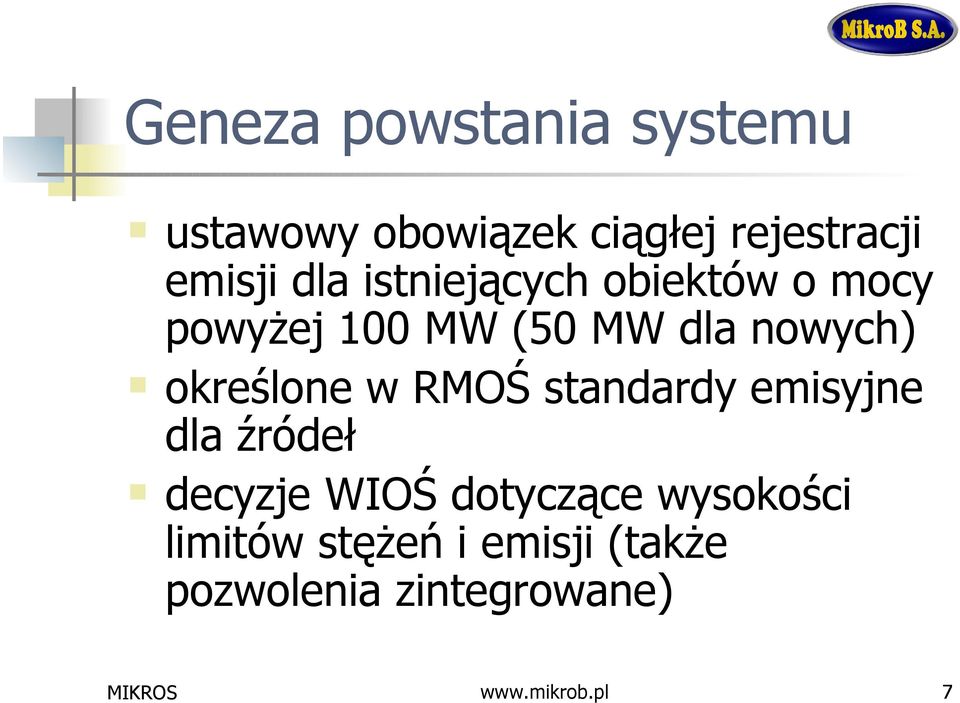

7 Geneza powstania systemu ustawowy obowiązek ciągłej rejestracji emisji dla istniejących obiektów o mocy powyżej 100 MW (50 MW dla nowych) określone w RMOŚ standardy emisyjne dla źródeł decyzje WIOŚ dotyczące wysokości limitów stężeń i emisji (także pozwolenia zintegrowane) 7

8 Zastosowania opalane węglem, biomasą, olejem i gazem elektrownie, elektrociepłownie cementownie, młyny przemysłowe spalanie i współspalanie odpadów przemysł chemiczny, koksownie 8

9 Cel wdrożenia Sprawdzenie warunków dotrzymania standardów średnie dobowe stężeń średnie 2-dobowe średnie miesięczne Wyliczenie opłat za emisję suma miesięczna emisji w rozruchu i podczas stabilnej pracy źródła (kotła) 9

10 Kluczowe cechy ciągła kontrola emitowanych do atmosfery zanieczyszczeń 10

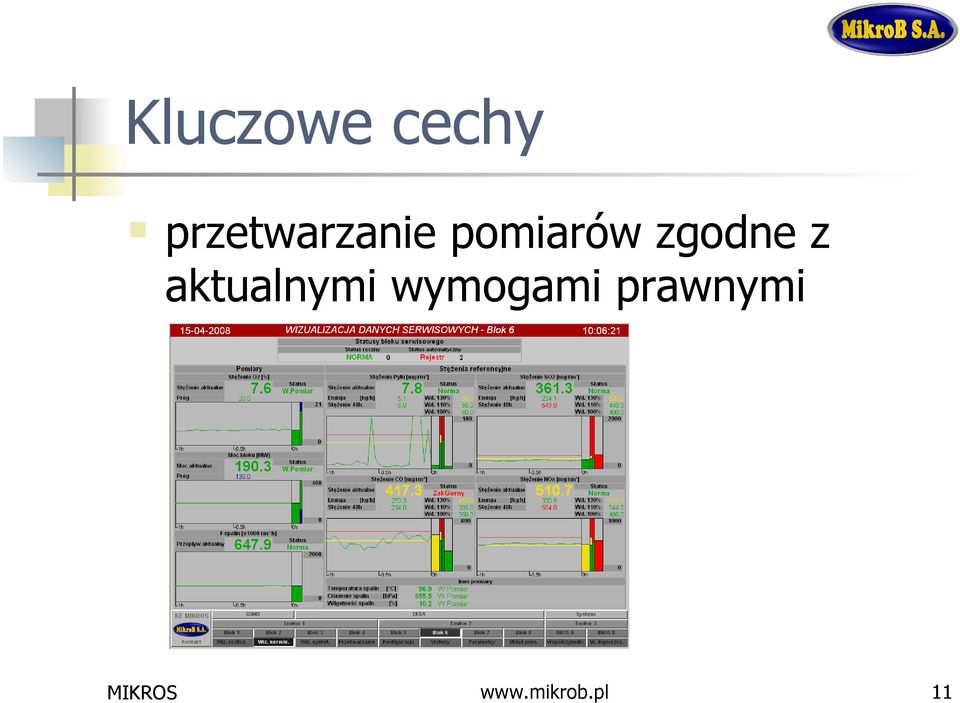

11 Kluczowe cechy przetwarzanie pomiarów zgodne z aktualnymi wymogami prawnymi 11

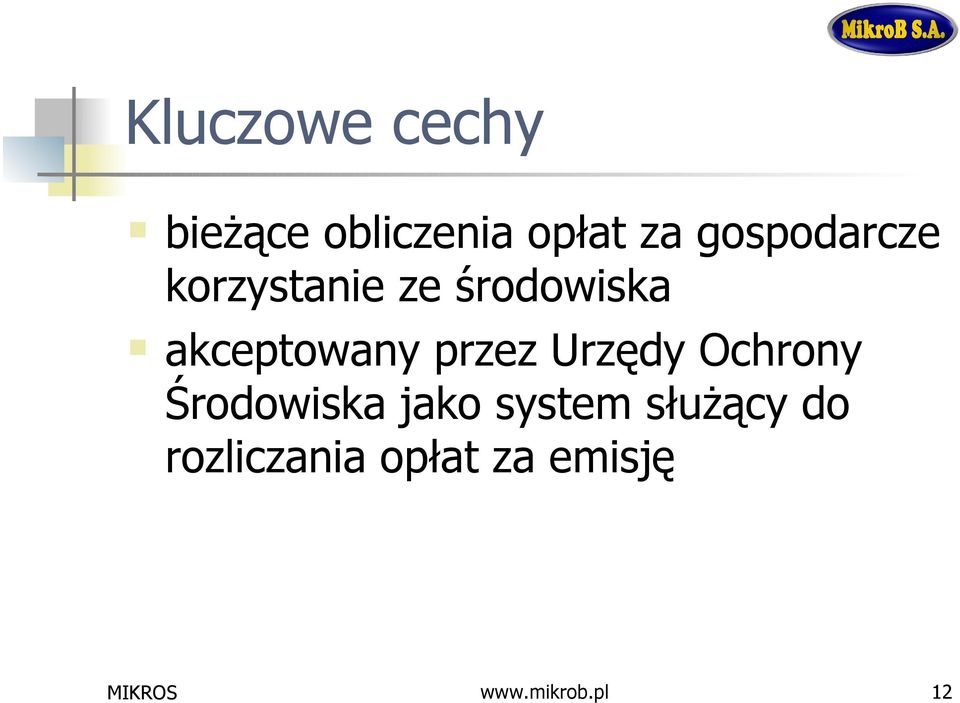

12 Kluczowe cechy bieżące obliczenia opłat za gospodarcze korzystanie ze środowiska akceptowany przez Urzędy Ochrony Środowiska jako system służący do rozliczania opłat za emisję 12

13 Kluczowe cechy prognozowanie stężeń dobowych i 48-godzinnych 13

14 Kluczowe cechy wizualizacja i raportowanie 14

15 Zadania KE 1. Zbieranie danych analogowych i stanów urządzeń pomiarowych koncentratory danych analogowych i dwustanowych KX-06 i KX 14 produkcji MikroB S.A., inne urządzenia pośrednie, które przetwarzają pierwotnie dane pomiarowe i udostępniają je do komputera emisyjnego w postaci cyfrowej po łączach szeregowych lub po łączu Ethernet, łącza bezpośrednie (np. RS-232, RS-485) do tych urządzeń pomiarowych, które udostępniają swoje dane poprzez takie łącza (jak np. urządzenia firmy SICK). 15

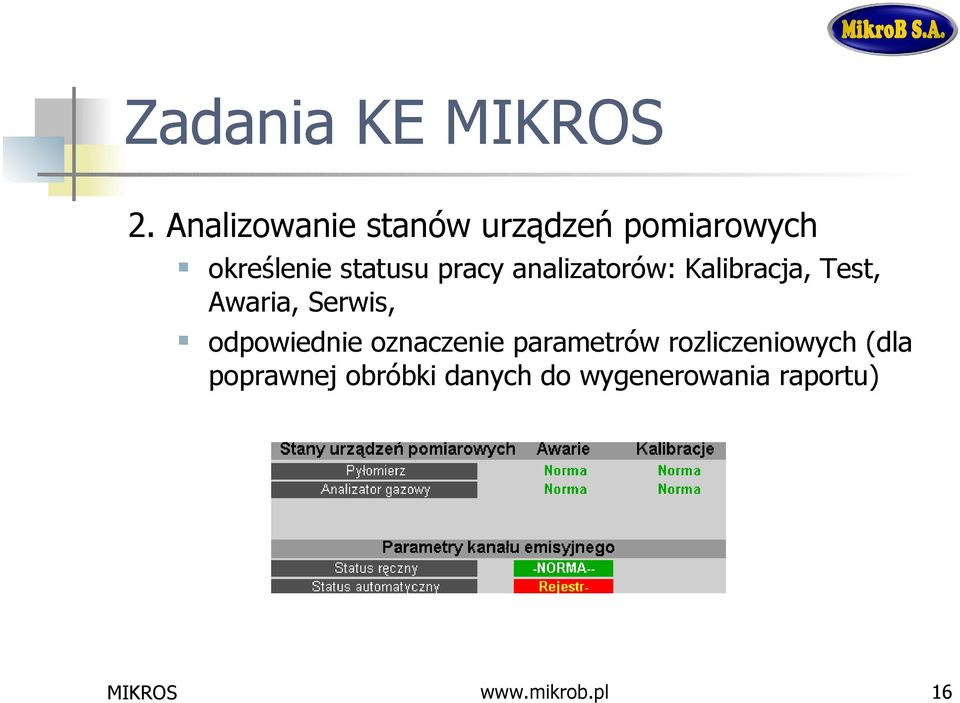

16 Zadania KE 2. Analizowanie stanów urządzeń pomiarowych określenie statusu pracy analizatorów: Kalibracja, Test, Awaria, Serwis, odpowiednie oznaczenie parametrów rozliczeniowych (dla poprawnej obróbki danych do wygenerowania raportu) 16

17 Zadania KE 3. Przeliczanie wartości pomiarowych na wartości umowne i referencyjne Przeliczanie wartości pomiarowych (rzeczywistych) na wartości umowne odbywa się na bieżąco Parametry referencyjne, w zależności od metody pomiaru są funkcją: parametru rzeczywistego, stężenia tlenu, zawartości pary wodnej w spalinach, temperatury i ciśnienia spalin 17

18 Zadania KE 4. Prezentacja danych pomiarowych i przetworzonych, umożliwiających bieżącą kontrolę stanu i poziomu emisji obrazy konfiguracyjne dla kanałów pomiarowych, standardowe obrazy synoptyczne ekrany synoptyczne na tle schematów technologicznych, przygotowanych dla konkretnego obiektu 18

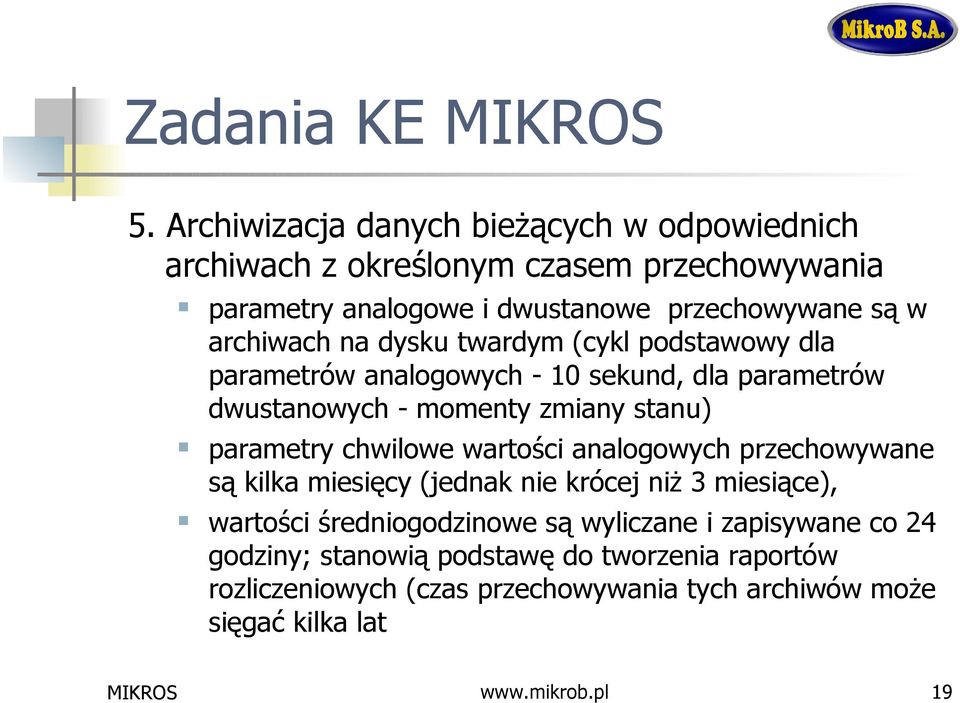

19 Zadania KE 5. Archiwizacja danych bieżących w odpowiednich archiwach z określonym czasem przechowywania parametry analogowe i dwustanowe przechowywane są w archiwach na dysku twardym (cykl podstawowy dla parametrów analogowych - 10 sekund, dla parametrów dwustanowych - momenty zmiany stanu) parametry chwilowe wartości analogowych przechowywane są kilka miesięcy (jednak nie krócej niż 3 miesiące), wartości średniogodzinowe są wyliczane i zapisywane co 24 godziny; stanowią podstawę do tworzenia raportów rozliczeniowych (czas przechowywania tych archiwów może sięgać kilka lat 19

20 Zadania KE 6. Generowanie raportów i ich archiwizacja wykonywane podczas bieżącej pracy komputera generowanie wartości średniogodzinowych stężenia ważonych względem przepływu spalin oraz pozostałych wartości średnich (wg obowiązujących przepisów) generowane wartości średniodobowych, wartości dwudobowych oraz wartości średniomiesięcznych na zasadach zawartych w przepisach (po wygenerowaniu konkretnego raportu dane archiwizowane są w oddzielnych archiwach w postaci standardowej bazy danych typu SQL) 20

21 Zadania KE 7. Udostępnianie danych bieżących i raportów dane bieżące, obrazy synoptyczne oraz wszystkie dane archiwalne udostępniane są przez KE innym użytkownikom przez łącza sieciowe 21

22 Zadania KE 8. Zabezpieczenie danych Zabezpieczenie dostępu do aplikacji KE poprzez podanie nazwy użytkownika i hasła. Chroniony w ten sposób jest dostęp do: edytora bazy danych, do zmiany czasu systemowego, do konkretnych obrazów synoptycznych, w tym konfiguracyjnych, zmiany parametrów, dostęp do raportów itp. Rejestracja wszystkich operacji wykonywanych przez konkretnego użytkownika w aplikacji KE : uruchomienie edytora bazy danych, zmiany parametrów rejestrów edytorem bazy danych, konwersja bazy, zmiany wartości parametrów przetwarzania danych itp. 22

23 Elementy systemu Komputer emisyjny (serwer) Urządzenia agregacji danych pomiarowych Środki transmisji danych System operacyjny MS Windows lub/i system operacyjny QNX licencja Oprogramowanie PRO-2000 wraz ze specjalizowanymi modułami - licencja 23

24 Wspierane urządzenia Analizatory gazów Maihak-Sick Siemens ABB MLU Temet Pyłomierze DURAG SICK inne 24

25 Dodatkowe korzyści Prognozowanie emisji Ostrzeganie o potencjalnych zagrożeniach Redukcja opłat i kar Wspomaganie pracy operatora kotła Szybkie aktualizacje do obowiązującego stanu prawnego 25

26 Nowe funkcje systemu (1) Generowanie specjalizowanych raportów, wykonywanych zgodnie z procedurą QAL 2, niezbędnych podczas pomiarów kontrolnych (moduł -AV) Wprowadzenie dodatkowego obrazu Synoptyki Procesowej zawierającej wartości średnie stężeń wraz z parametrami bieżącej pracy (moduł -SP) Uwzględnienie niepewności pomiarów w systemie (moduł -NP) 26

27 Nowe funkcje systemu (2) Generowanie raportów statystycznych związanych z procedurą QAL 3 (dobowy i miesięczny raport stężeń statystycznych) (moduł -RS) Eksport raportów w formacie qrp wraz z przeglądarką, pozwalający spełnić zapisy rozporządzenia o przekazywaniu raportów w formie elektronicznej (moduł -EX) 27

28 Nowe funkcje systemu (3) Kontrola jakości na poziomie QAL 3 karty Shewarda i CUSUM (moduł -QL) Generowanie raportów dobowych, miesięcznych, 48- godzinnych, półrocznych opłat, kwartalno-rocznych stężeń i emisji w formacie xls (moduł -XL) 28

29 Lista Wdrożeń - Elektrownie BOT Bełchatów BOT Opole PAK - Pątnów, Adamów, Konin EDF Rybnik Ostrołęka Skawina Electrabel Połaniec PKE Łagisza El. Siersza El. Kozienice 29

30 Elektrociepłownie PKE - Katowice, Bielsko-Biała EDF EC Wybrzeże, Kogeneracja Wrocław EDF Zielona Góra Vattenfall Wola Warszawa SEC Szczecin EC Będzin EC Karolin Poznań EC Rzeszów 30

31 Inne obiekty Cementownie: Heidelberg Górażdże, Nowiny, Odra Opole, Lafarge Kujawy, Małogoszcz, Warta, Cemex Rudniki... Chemia: Zakłady Azotowe Kędzierzyn-Koźle, Anwil Włocławek, Tarnów, ZCh Police, Polpharma, Energetyka Dwory, Rafineria Gdańska... Spalarnie odpadów: Katowice, Bełchatów, Blachownia, Lubin, Ostrołęka, Rokita Brzeg Dolny......i kilkadziesiąt innych! 31

32 Zapraszamy do współpracy Dziękuję za uwagę 32
