Europejska Ocena Techniczna

Transkrypt

1 Urząd wydający aprobaty techniczne dla produktów i systemów budowlanych Urząd kontroli techniki budowlanej Instytucja prawa publicznego finansowana wspólnie przez federację i kraje związkowe Powołany zgodnie z artykułem 29 Rozporządzenia (UE) nr 305/2011 oraz członek EOTA (Europejskiej Organizacji ds. Ocen Technicznych) Europejska Ocena Techniczna ETA-10/0012 z dnia 19 marca 2015 Niniejsza wersja jest tłumaczeniem z języka niemieckiego. Oryginał dokumentu w języku niemieckim. Część ogólna Jednostka Oceny Technicznej wystawiająca Europejską Ocenę Techniczną Nazwa handlowa wyrobu budowlanego Rodzina produktów, do której należy wyrób budowlany Kotwa wklejana do zastosowania w betonie Producent fischerwerke GmbH & Co. KG Otto-Hahn-Straße Denzlingen NIEMCY Zakład produkcyjny fischerwerke Niniejsza Ocena Techniczna zawiera 35 stron, w tym 3 załączniki, Niniejsza Europejska Ocena Techniczna wystawiana jest zgodnie z Rozporządzeniem (UE) nr 305/2011 na podstawie wytycznych do Europejskiej Aprobaty Technicznej dla "Kotew metalowych do stosowania w betonie" ETAG 001 Część 5: "Kotwy wklejane", kwiecień 2013, zastosowanych jako Europejski Dokument Oceny (EAD) zgodnie z artykułem 66 ustęp 3 Rozporządzenia (UE) nr 305/2011. Kolonnenstraße 30 B D Berlin Tel.: Fax: dibt@dibt.de Z

2 Europejska Ocena Techniczna ETA-10/0012 Strona 2 z marca 2015 Niniejsza Europejska Ocena Techniczna została wydana przez Jednostkę Oceny Technicznej w jej języku urzędowym. Tłumaczenie niniejszej Europejskiej Oceny Technicznej na inne języki musi być całkowicie zgodne z oryginałem i jako takie oznaczone. Niniejsza Ocena Techniczna może być powielana/odtwarzana, także w formie elektronicznej, wyłącznie w całości i w formie nieskróconej. Częściowe jej powielenie/odtworzenie może nastąpić wyłącznie za pisemną zgodą wystawiającej ją Jednostki Oceny Technicznej. Każde częściowe powielenie/odtworzenie musi zostać jako takie oznaczone. Wystawiająca Jednostka Oceny Technicznej może odwołać niniejszą Europejską Ocenę Techniczną, w szczególności po powiadomieniu przez Komisję zgodnie z artykułem 25 ustęp 3 Rozporządzenia (UE) nr 305/2011. Z

3 Europejska Ocena Techniczna ETA-10/0012 Strona 3 z marca 2015 Część szczegółowa 1 Opis techniczny produktu System iniekcyjny fischer FIS EM jest zestawem do wklejania (kotwą wklejaną) złożonym z kartusza z zaprawą iniekcyjną fischer FIS EM i elementu stalowego. Element stalowy składa się z pręta nagwintowanego w rozmiarach M8 do M30, kotwy fischer z gwintem wewnętrznym typu RG MI w rozmiarach M8 do M20, pręta zbrojeniowego o średnicy ø = 8 do 40 mm lub kotwy zbrojeniowej fischer FRA w rozmiarach M12 do M24. Element stalowy umieszczany jest w wywierconym otworze wypełnionym zaprawą iniekcyjną i zamocowany poprzez sklejenie zaprawą łącznika stalowego z betonem. Opis produktu znajduje się w załączniku A. 2 Określenie zamierzonego celu zastosowania zgodnie z Europejskim Dokumentem Oceny Spełnienie parametrów podanych w rozdziale 3 można zakładać wyłącznie wtedy, gdy kotwa jest używana zgodnie z wytycznymi i warunkami określonymi w załączniku B. Metody badań i oceny stanowiące podstawę niniejszej Europejskiej Oceny Technicznej prowadzą do przyjęcia przewidywalnej długości użytkowania kotwy wynoszącej, co najmniej 50 lat. Dane dotyczące okresu użytkowania nie są równoznaczne z gwarancją Producenta; są jedynie informacją pomocną przy wyborze odpowiedniego produktu pod kątem zakładanego, uzasadnionego ekonomicznie okresu użyteczności budowli. 3 produktu i dane dotyczące metod ich oceny 3.1 Wytrzymałość mechaniczna i stabilność osadzenia (BWR 1) Istotna właściwość Parametr Wartości charakterystyczne pod obciążeniem statycznym i quasi statycznym dla zwymiarowania wg Patrz załącznik C 1 do C 14 Instrukcji Technicznej TR 029 lub CEN/TS :2009, przemieszczenia Wartości charakterystyczne dla kategorii wytrzymałości sejsmicznej C1 i C2 dla zwymiarowania Patrz załącznik C 15 do C 18 wg Instrukcji Technicznej TR 045, przemieszczenia 3.2 Ochrona przeciwpożarowa (BWR 2) Istotna właściwość Reakcja na ogień Odporność na działanie ognia Parametr Kotwa spełnia wymagania klasy A1 Parametru nie stwierdzono (PNS) Z

4 Europejska Ocena Techniczna ETA-10/0012 Strona 4 z marca Higiena, zdrowie i ochrona środowiska naturalnego (BWR 3) Odnośnie substancji niebezpiecznych, w zakresie obowiązania niniejszej Europejskiej Oceny Technicznej produkty mogą podlegać dalszym wymaganiom (np. wprowadzone w życie ustawodawstwo europejskie oraz krajowe przepisy prawne i administracyjne). Aby spełnić postanowienia rozporządzenia (UE) nr 305/2011, należy także zachować te wymagania. 3.4 Bezpieczeństwo w trakcie użytkowania (BWR 4) Istotne właściwości dotyczące bezpieczeństwa w trakcie użycia ujęto w ramach głównego wymagania: "Wytrzymałość mechaniczna i stabilność osadzenia". 3.5 Izolacja dźwiękowa (BWR 5) Nie dotyczy. 3.6 Oszczędność energii i izolacja cieplna (BWR 6) Nie dotyczy. 3.7 Długotrwałe wykorzystywanie zasobów naturalnych (BWR 7) Nie zbadano długotrwałego wykorzystywania zasobów naturalnych. 3.8 Aspekty ogólne Potwierdzenie trwałości stanowi część składową badania Istotnych Właściwości. Trwałość jest zapewniona tylko wtedy, jeżeli zachowane zostaną postanowienia dotyczące rodzaju zastosowania zgodnie z załącznikiem B. 4.0 Zastosowany system oceny i badania trwałości parametrów z podaniem podstawy prawnej Zgodnie z decyzją Komisji z 24 czerwca 1996 roku (96/582/WE) (Dz. U. L 254 z dnia s ) obowiązuje system oceny i badania trwałości parametrów (AVCP) (patrz załącznik V w powiązaniu z artykułem 65 ustęp 2 Rozporządzenia (UE) nr 305/2011) według poniższej tabeli. Produkt Kotwa metalowa do stosowania w betonie (wysokoobciążalna) Cel zastosowania Do kotwienia i/lub podpierania nośnych elementów betonowych lub ciężkich elementów budowlanych jak na przykład okładziny lub sufity podwieszane Stopień lub klasa 1 System 5 Szczegóły techniczne konieczne do realizacji systemu oceny i badania trwałości parametrów zgodnie z zastosowanym Europejskim Dokumentem Oceny Szczegóły techniczne, które są konieczne do realizacji systemu oceny i badania trwałości parametrów, są składnikiem planu badań złożonego w m Instytucie. Wystawiono w Berlinie w dniu 19 marca 2015 przez. Uwe Bender Kierownik działu Uwierzytelniono Z

5 Strona 5 der Europejskiej Oceny Technicznej Stan po zamontowaniu Pręt kotwy Montaż wstępny Oznaczenie głębokości osadzenia Pręt kotwy Montaż przelotowy (szczelina pierścieniowa wypełniona zaprawą) Kotwa fischer RG MI z gwintem wewnętrznym Tylko montaż wstępny Pręt zbrojeniowy Oznaczenie głębokości osadzenia Kotwa zbrojeniowa fischer FRA Montaż wstępny Kotwa zbrojeniowa nagwintowana fischer FRA Montaż przelotowy (szczelina pierścieniowa wypełniona zaprawą) Opis produktu Stan po zamontowaniu Załącznik A 1 Z

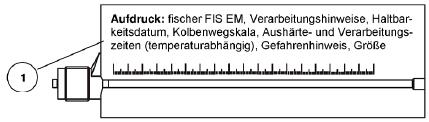

6 Strona 6 der Europejskiej Oceny Technicznej Kartusze z zaprawą (390 ml, 585 ml, 1100 ml, 1500 ml) Nakrętka zamykająca Nadruk: fischer FIS EM, wskazówki dotyczące montażu, data ważności, skala skoku tłoka, czas utwardzania i montażu (w zależności od temperatury), wskazówki bezpieczeństwa, rozmiar Adapter Mieszalnik statyczny FIS MR lub UMR Przedłużka Pręt kotwy - łącznik Rozmiar: M8, M10, M12, M14, M16, M20, M22, M24, M27, M30 Podkładka Nakrętka sześciokątna Kotwa z gwintem wewnętrznym fischer RG MI Rozmiar: M8, M10, M12, M16, M20 Śruba Pręt kotwy Podkładka Nakrętka sześciokątna Pręt zbrojeniowy Rozmiar: Ø8, Ø10, Ø12, Ø14, Ø16, Ø18, Ø20, Ø22, Ø24, Ø25, Ø26, Ø28, Ø30, Ø32, Ø34, Ø36, Ø40 Kotwa zbrojeniowa fischer FRA Rozmiar: M12, M16, M20, M24 Oznaczenie głębokości osadzenia Podkładka Nakrętka sześciokątna Oznaczenie głębokości osadzenia Opis produktu Kartusz / Mieszalnik statyczny / Elementy stalowe - łączniki Załącznik A 2 Z

7 Strona 7 der Europejskiej Oceny Technicznej Tabela A1: Materiały Elem ent Nazwa Materiał 1 Kartusz z zaprawą Zaprawa, utwardzacz; wypełniacze Pręt kotwy -łącznik Podkładka ISO 7089:2000 Nakrętka sześciokątna Stal, ocynkowana wytrzymałości 5.8 lub 8.8; EN ISO 898-1:2013 ocynk galwaniczny o grubości warstwy 5µm, EN ISO 4042:1999 A2K lub ocynk ogniowy wg EN ISO 10684:2004 f uk 1000 N/mm 2 A 5 > 12% wydłużenie przy zerwaniu ocynk galwaniczny o grubości warstwy 5µm, EN ISO 4042:1999 A2K lub ocynk ogniowy wg EN ISO 10684:2004 wytrzymałości 5 lub 8; EN ISO 898-2:2013 ocynk galwaniczny o grubości warstwy 5µm, ISO 4042:1999 A2K lub ocynk ogniowy wg ISO 10684:2004 Stal nierdzewna A4 wytrzymałości 50, 70 lub 80 EN ISO 3506: ;1.4404; ; ; ; ; EN :2014 f uk 1000 N/mm 2 A 5 > 12% wydłużenie przy zerwaniu ;1.4404; ;1.4571; ; EN :2014 wytrzymałości 50, 70 lub 80 EN ISO 3506: ;1.4404; ; ; ; ; EN :2014 Stal o wysokiej odporności na korozję c wytrzymałości 50 lub 80 EN ISO 3506:2009 lub klasa wytrzymałości 70 mit f yk= 560 N/mm ; EN :2014 f uk 1000 N/mm 2 A 5 > 12% wydłużenie przy zerwaniu ; EN :2014 wytrzymałości 50, 70 lub 80 EN ISO 3506: ; EN : Kotwa RG MI z gwintem wewnętrznym wytrzymałości 5.8 lub 8.8; EN : ocynk galwaniczny o grubości warstwy 5µm, ISO 4042:1999 A2K wytrzymałości 70 EN ISO 3506: ;1.4404; ; ; ; EN :2014 wytrzymałości 70 EN ISO : ; EN : Śruby lub pręty nagwintowane dla kotwy z gwintem wewnętrznym wytrzymałości 5.8 lub 8.8; EN ISO 898-1:2013 ocynk galwaniczny o grubości warstwy 5µm, ISO 4042:1999 A2K wytrzymałości 70 EN ISO 3506: ;1.4404; ; ; ; EN :2014 wytrzymałości 70 EN ISO : ; EN : Stal zbrojeniowa EN :2004 i AC:2010, załącznik C Kotwa zbrojeniowa fischer FRA Stal prętowa i zbrojeniowa w kręgach klasa B lub C z f yk i k zgodnie z NDP lub NCL of EN /NA:2013 f uk= f tk= k f vk (k patrz załącznik B5) Stal prętowa i zbrojeniowa w kręgach klasa B lub C z f yk i k zgodnie z NDP lub NCL of EN /NA:2013f uk=f tk= k-f yk (k patrz załącznik B5) Element gwintowany: klasa wytrzymałości 70 ISO 3506: ; EN :2014 Opis produktu Materiały Załącznik A 3 Z

8 Strona 8 der Europejskiej Oceny Technicznej Określenie rodzaju zastosowania (część 1) Tabela B1: Zestawienie kategorii użyteczności i kategorii wytrzymałości Funkcjonowanie zakotwienia FIS EM z łącznikiem Pręt kotwy (pręt nagwintowany) Kotwa RG MI z gwintem wewnętrznym Pręt zbrojeniowy Kotwa zbrojeniowa fischer FRA Wiercenie udarowe wszystkie rozmiary Wiercenie techniką diamentową wszystkie rozmiary Obciążenie statyczne lub quasi statyczne, w wytrzymałości sejsmicznej (tylko wiercenie udarowe) Kategoria użyteczności betonie niezarysowanym betonie zarysowanym C1 C2 Beton suchy lub mokry Otwór zalany wodą wszystkie rozmiary M10 - M30 M12, M16, M20, M24 Tabele: C1, C2, C9, C10 Tabele C17 Tabele C19 wszystkie rozmiary Tabele: C3, C4, C11, C wszystkie rozmiary Ø10 - Ø32 wszystkie rozmiary wszystkie rozmiary Tabele: C5, C6, C13, C14 Tabele C wszystkie rozmiary ---- Tabele: C7, C8, C15, C16 Temperatura montażowa Zakres temperatur zastosowania Zakres temperaturowy I Zakres temperaturowy II -40 C do +60 C -40 C do +72 C +5 C do +40 C Maksymalna temperatura długotrwała +35 C oraz maksymalna temperatura krótkotrwała +60 C) Maksymalna temperatura długotrwała +50 C oraz maksymalna temperatura krótkotrwała +72 C) Podłoże kotwienia: Zwykły beton zbrojony lub niezbrojony wg EN 206:2013 wytrzymałości C20/25 do C50/60 zgodnie z EN 206:2013 Warunki zastosowania (warunki środowiskowe): Elementy konstrukcyjne w warunkach suchych pomieszczeń wewnętrznych (stal cynkowana, stal nierdzewna lub stal o wysokiej odporności na korozję) Elementy konstrukcyjne w obszarze zewnętrznym włącznie ze środowiskiem przemysłowym i morskim (stal nierdzewna lub stal o wysokiej odporności na korozję) Elementy konstrukcyjne w warunkach wilgotnych wewnątrz pomieszczeń, jeżeli nie występują szczególnie agresywne warunki (stal nierdzewna lub stal o wysokiej odporności na korozję) Elementy konstrukcyjne w warunkach wilgotnych wewnątrz pomieszczeń lub w szczególnie agresywnych warunkach (stal o wysokiej odporności na korozję) Uwaga: Do szczególnie agresywnych warunków należą np. ciągłe naprzemienne zanurzanie w wodzie morskiej, strefy rozpryskiwania wody morskiej, otoczenie zawierające chlor w basenach pływackich krytych lub otoczenie o ekstremalnym zanieczyszczeniu chemicznym (np. instalacje odsiarczania spalin lub tunele drogowe, w których stosuje się środki odladzające nawierzchnię). Rodzaj zastosowania Warunki (część 1) Załącznik B 1 Z

9 Strona 9 der Europejskiej Oceny Technicznej Określenie rodzaju zastosowania (część 2) Wymiarowanie: Wymiarowanie zakotwień odbywa się na odpowiedzialność inżyniera posiadającego odpowiednie doświadczenie w zakresie kotwienia w budownictwie Przy uwzględnieniu obciążeń działających na zakotwienie należy sporządzić możliwe do sprawdzenia obliczenia i rysunki konstrukcyjne. Na rysunkach konstrukcyjnych należy podać położenie kotwy (np. położenie kotwy w stosunku do zbrojenia lub podpór). Wymiarowanie zakotwień pod obciążeniem statycznym lub quasi statycznym jest przeprowadzane w zgodności z: Instrukcją Techniczną TR 029 lub CEN/TS :2009 Zakotwienia pod obciążeniem sejsmicznym wymiarowane są w zgodności z Instrukcją Techniczną TR 045 Montaż: Montaż kotwy przez odpowiednio przeszkolony personel pod nadzorem kierownika budowy W przypadku błędnego wywiercenia otworów należy je wypełnić zaprawą Zaznaczenie i przestrzeganie efektywnej głębokości zakotwienia Ogólndostępne w handlu pręty nagwintowane, podkładki i nakrętki sześciokątne mogą być także stosowane pod warunkiem spełnienia następujących wymagań: Materiały, wymiary i właściwości mechaniczne zgodne z załącznikiem A 3, tabela A1 Certyfikat producenta 3.1 według normy EN 10204:2004, dokumenty należy przechowywać Oznaczenie głębokości zakotwienia Rodzaj zastosowania Warunki (część 2) Załącznik B 2 Z

10 Strona 10 der Europejskiej Oceny Technicznej Tabela B2: montażowe dla prętów nagwintowanych Rozmiar [-] M8 M10 M12 M14 M16 M20 M22 M24 M27 M30 Rozmiar klucza SW Nominalna średnica wiertła d 0 [mm] Głębokość wierconego otworu h 0 [mm] h 0 = h ef Efektywna głębokość zakotwienia Minimalny odstęp osiowy i od krawędzi h ef.min [mm] h efmax [mm] S min = C min [mm] Średnica otworu przelotowego w elemencie mocowanym 1) Minimalna grubość elementu betonowego Montaż wstępny Montaż przelotowy d f [mm] d f [mm] h min [mm] h ef h ef + 2d 0 Max moment dokręcający T inst, max [Nm] ) Odnośnie większych otworów przelotowych w elemencie mocowanym patrz Raport Techniczny TR 029, lub CEN/TS :2009, Pręt kotwowy fischer: alternatywna geometria końcówki pręta kotwowego FIS A alternatywna geometria łba pręta kotwowego fischer FIS A i RGM alternatywna geometria końcówki pręta kotwowego RGM Oznaczenie głębokości osadzenia Wytłoczenie (w dowolnym miejscu): wytrzymałości 8.8 lub stal o wysokiej odporności na korozję, klasa wytrzymałości 80: Stal nierdzewna A4, klasa wytrzymałości 50 lub stal o wysokiej odporności na korozję, klasa wytrzymałości 50: Rodzaj zastosowania montażowe prętów kotwowych Załącznik B 3 Z

11 Strona 11 der Europejskiej Oceny Technicznej Tabela B3: montażowe kotew z gwintem wewnętrznym RG MI Rozmiar M8 M10 M12 M16 M20 Średnica pręta kotwowego d H [mm] Nominalna średnica wiertła d 0 [mm] Głębokość wierconego otworu h 0 [mm] h 0 = h ef Efektywna głębokość zakotwienia (h ef = L H) h ef [mm] Maksymalny moment dokręcający T inst,max [Nm] Minimalny odstęp osiowy i od krawędzi S min=c min [mm] Średnica otworu przelotowego w elemencie mocowanym 1) d f [mm] Minimalna grubość elementu betonowego h min [mm] Maksymalna głębokość wkręcenia l E,max [mm] Minimalna głębokość wkręcenia l E,min [mm] ) Odnośnie większych otworów przelotowych w elemencie mocowanym patrz Raport Techniczny TR 029, lub CEN/TS :2009, Kotwa z gwintem wewnętrznym fischer RG MI Wytłoczenie Wytłoczenie: rozmiar kotwy np.: M10 stal nierdzewna z dodatkiem A4 np.: M10 A4 stal o wysokiej odporności na korozję z dodatkiem C np.: M10 C Śruby mocujące lub pręty nagwintowane (wraz z nakrętkami i podkładkami) ze względu na rodzaj stali i klasę wytrzymałości, muszą odpowiadać parametrom podanym w tabeli A1. Rodzaj zastosowania montażowe kotwy z gwintem wewnętrznym fischer RG MI Załącznik B 4 Z

12 Strona 12 der Europejskiej Oceny Technicznej Tabela B4: montażowe prętów zbrojeniowych Pręty zbrojeniowe - średnica Ø Nominalna średnica wiertła Głębokość wierconego otworu Efektywna głębokość zakotwienia Minimalny odstęp osiowy i od krawędzi Minimalna grubość elementu betonowego d 0 [mm] h 0 [mm] h 0 = h ef h ef,min [mm] h ef.max [mm] S min=c min [mm] h min [mm] h ef h ef + 2d 0 Pręty zbrojeniowe - średnica Ø Nominalna średnica wiertła Głębokość wierconego otworu Efektywna głębokość zakotwienia Minimalny odstęp osiowy i od krawędzi Minimalna grubość elementu betonowego d 0 [mm] h 0 [mm] h 0 = h ef h ef,min [mm] h ef.max [mm] S min=c min [mm] h min [mm] h ef + 2d 0 Pręt zbrojeniowy Właściwości prętów zbrojeniowych: wyciąg z EN załącznik C, tabela C.1 i C.2N Rodzaj produktu Pręty nieocynkowane i stal zbrojeniowa w kręgach B C Charakterystyczna granica plastyczności f yk lub f 0,2k [MPa] 400 do 600 Wartość minimalna k = (f t/f y) k 1,08 1,15 < 1,35 Charakterystyczne wydłużenie przy max obciążeniu ε uk [%] 5,0 7,5 Podatność na zginanie Test zginania / odginania Maksymalne odchylenie od wymiaru nominalnego [%] (pojedynczy pręt) Połączenie: Wartość minimalna odnośnej powierzchni żebra, f R,min (obliczenie zgodnie z EN 15630) Średnica nominalna pręta [mm] Średnica nominalna pręta [mm] Oznaczenie głębokości osadzenia 8 ±6,0 > 8 ±4,5 8 do 12 0,040 > 12 0,056 Rippenhöhe h: Wysokość żebra musi zawierać się w następującym przedziale: 0,05 Ø h 0,07 Ø Ø = średnica nominalna pręta Rodzaj zastosowania montażowe prętów zbrojeniowych Załącznik B 5 Z

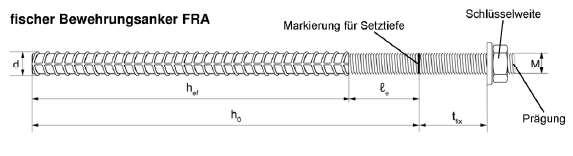

13 Strona 13 der Europejskiej Oceny Technicznej Tabela B5: montażowe kotwy zbrojeniowej fischer FRA Średnica gwintu M12 1) M16 M20 M24 Średnica nominalna pręta Ø [mm] Rozmiar klucza SW [mm] Nominalna średnica wiertła d 0 [mm] Głębokość wierconego otworu (h 0 = l ges) h 0 [mm] h ef + l e Efektywna głębokość zakotwienia Odstęp między powierzchnią betonu a miejscem spawania h ef.min [mm] h ef. max [mm] l e [mm] 100 Minimalny odstęp osiowy i od krawędzi S min = C min [mm] Średnica otworu przelotowego w elemencie mocowanym 1) Montaż wstępny d f [mm] Montaż przelotowy d f [mm] Minimalna grubość elementu betonowego h min [mm] h h 0 + 2d 0 Max moment dokręcający T inst.max [Nm] ) 2) Odnośnie większych otworów przelotowych w elemencie mocowanym patrz Raport Techniczny TR 029, lub CEN/TS :2009, Kotwa zbrojeniowa fischer FRA Oznaczenie dla głębokości osadzenia Rozmiar klucza Wytłoczenie Wytłoczenie: na łbie np.: FRA (dla stali nierdzewnej) FRA C (dla stali o wysokiej odporności na korozję) Rodzaj zastosowania montażowe kotwy zbrojeniowej fischer FRA Załącznik B 6 Z

14 Strona 14 der Europejskiej Oceny Technicznej Tabela B6: szczotki stalowej do czyszczenia FIS BS Ø Średnica wiertła [mm] Średnica szczotki stalowej d b [mm] Tabela B7: Maksymalny dopuszczalny czas montażu i minimalny czas utwardzania zaprawy Temperatura w podłożu kotwienia [ C] Max czas montażu [minuty] Minimalny czas utwardzania 1) [godziny] +5 do >+10 do >+20 do > +30 do ) W mokrym betonie lub otworach wypełnionych wodą czasy utwardzania należy podwoić. Rodzaj zastosowania Narzędzia do czyszczenia Czas montażu i czas utwardzania Załącznik B 7 Z

15 Strona 15 der Europejskiej Oceny Technicznej Instrukcja montażu część 1 Wiercenie i czyszczenie otworu (wiercenie udarowe) 1 Wykonać otwór. Średnica otworu d 0 i głębokość otworu h 0 patrz tabele B2, B3, B4, B5. 2 Wyczyścić otwór: wydmuchać otwór dwukrotnie przy użyciu niezaolejonego sprężonego powietrza (p > 6 bar) 3 4 Przeczyścić otwór dwukrotnie szczotką. Dla średnicy wierconego otworu > 30 mm użyć wiertarki. W przypadku głębokich otworów użyć przedłużki. Odpowiednie szczotki patrz tabela B6 Wyczyścić otwór: wydmuchać otwór dwukrotnie przy użyciu niezaolejonego sprężonego powietrza (p > 6 bar) Wiercenie i czyszczenie otworu (wiercenie techniką diamentową) 1 2 Wykonać otwór. Średnica otworu d 0 i głębokość otworu h 0 patrz tabele B2, B3, B4, B5 Złamać i wyjąć rdzeń po wierceniu. Przepłukać otwór, aż wypływająca woda stanie się czysta. 3 4 Wydmuchać dwukrotnie otwór niezaolejonym sprężonym powietrzem (p > 6 bar) Wydmuchać dwukrotnie otwór niezaolejonym sprężonym powietrzem (p > 6 bar) Wyszczotkować otwór dwukrotnie za pomocą wiertarki. Odpowiednie szczotki patrz tabela B6 Rodzaj zastosowania Instrukcja montażu część 1 Załącznik B 8 Z

16 Strona 16 der Europejskiej Oceny Technicznej Instrukcja montażu część 2 Przygotowanie kartusza 5 Odkręcić nakrętkę. Nakręcić mieszalnik statyczny (spirala w mieszalniku statycznym musi być wyraźnie widoczna). 6 Umieścić kartusz w pistolecie iniekcyjnym. 7 Wycisnąć pasek zaprawy o długości ok. 10 cm, aż uzyska równomiernie szary kolor. Zaprawa, która nie jest równomiernie szara, nie utwardza się i należy ją odrzucić. 8 Iniekcja zaprawy Wypełnić około 2/3 wywierconego otworu zaprawą. Należy zawsze zaczynać od dna otworu, aby uniknąć pustek. Aby wywiercić otwór o głębokości 150 mm, należy użyć rurki przedłużającej. W przypadku instalacji nad głową, głębokich otworów h 0 > 250 mm lub średnicy otworu d 0 40mm należy użyć adaptera do iniekcji. Montaż prętów nagwintowanych i kotew z gwintem wewnętrznym fischer RG MI 9 Należy używać wyłącznie czystych kotew bez smaru. Należy oznaczyć głębokość osadzenia kotew. Pręt kotwowy lub kotwę z gwintem wewnętrznym fischer RG MI należy wsunąć w otwór lekkimi ruchami wkręcającymi. Po osadzeniu łącznika nadmierna ilość zaprawy musi wydostawać się z wywierconego otworu. W przypadku montażu nad głową należy klinami ustabilizować pręt nagwintowany. W przypadku montażu przelotowego należy wypełnić szczelinę pierścieniową zaprawą. 10 Należy poczekać przez czas utwardzania t cure patrz tabela B 7. Montaż elementu T inst, max patrz tabele B2, B3. Rodzaj zastosowania Instrukcja montażu część 2 Załącznik B 9 Z

17 Strona 17 der Europejskiej Oceny Technicznej Instrukcja montażu część 2 Montaż prętów zbrojeniowych i kotew zbrojeniowych fischer FRA 9 Należy używać wyłącznie czystych i niezaolejonych prętów zbrojeniowych. Zaznaczyć głębokość osadzenia na pręcie zbrojeniowym. Należy wkręcać mocno pręt zbrojeniowy lub kotwę zbrojeniową fischer FRA lekko obracając w wypełniony otwór, aż do zagłębienia znacznika głębokości osadzenia. Po zagłębieniu znacznika głębokości osadzenia, nadmiar zaprawy musi wydostać się z otworu. 10 Należy poczekać przez czas utwardzania t cure patrz tabela B7. Montaż elementu T inst, max patrz tabele B5. Rodzaj zastosowania Instrukcja montażu część 3 Załącznik B 10 Z

18 Strona 18 der Europejskiej Oceny Technicznej Tabela C1: Wartości charakterystyczne nośności na wyrywanie prętów kotwowych Rozmiar M8 M10 M12 M14 M16 M20 M22 M24 M27 3) M30 Montażowy współczynnik bezpieczeństwa Zniszczenie stali beton suchy i mokry 2 [-] 1,0 1,2 = otwór zalany inst wodą 2) [-] 1,4 Nośność charakterystyczna N Rk,s [kn] A s x f uk Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Charakterystyczna przyczepność zaprawy betonie niezarysowanym C20/25 wiercenie udarowe (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] wiercenie udarowe (otwór zalany wodą) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] wiercenie techniką diamentową (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,cr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,cr [N/mm 2 ] Wiercenie techniką diamentową (otwór zalany wodą) Zakres temperaturowy l 1) τ Rk,cr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,cr [N/mm 2 ] Współczynnik dla betonu niezarysowanego 1) Patrz załącznik B 1 k ucr [-] 10,1 Wartości charakterystyczne dla statycznego i quasi statycznego obciążenia wyrywającego Załącznik C 1

19 Strona 19 der Europejskiej Oceny Technicznej Tabela C1.1: Wartości charakterystyczne nośności na wyrywanie prętów kotwowych Rozmiar M8 M10 M12 M14 M16 M20 M22 M24 M27 3) M30 Montażowy współczynnik bezpieczeństwa beton suchy i mokry 2 [-] 1,0 1,2 = otwór zalany inst wodą 2) [-] 1,2 1,4 Nośność charakterystyczna przyczepności zaprawy betonie zarysowanym C20/25 wiercenie techniką udarową i diamentową (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Wiercenie techniką udarową i diamentową (otwór zalany wodą) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] 6 7,5 7, Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Współczynnik dla betonu niezarysowanego Współczynnik zwiększający dla τ Rk Rozłupanie Ψ C k ucr [-] 7,2 C25/30 [-] 1,02 C30/37 [-] 1,04 C35/45 [-] 1,06 C40/50 [-] 1,07 C45/55 [-] 1,08 C50/60 [-] 1,09 Odstęp od krawędzi C cr,sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef [mm] 4,6 h ef - 1,8 h h / h ef 1,3 [mm] 2,26 h ef Odstęp osiowy S cr,sp [mm] 2 c cr,sp 1) Patrz załącznik B 1 Tabela C2: Wartości charakterystyczne nośności na ścinanie dla prętów kotwowych Rozmiar M8 M10 M12 M14 M16 M20 M22 M24 M27 3) M30 Montażowy współczynnik bezpieczeństwa Zniszczenie stali bez zginania 2 = inst [-] 1,0 Nośność charakterystyczna V Rk,s [kn] 0,5 A s x f uk Współczynnik ciągliwości k 2 [-] 0,8 Zniszczenie stali ze zginaniem Nośność charakterystyczna M 0 Rk,s [Nm] 1,2 x W el x f uk Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik k zgodnie z TR029 rozdział lub k 3 zgodnie z CEN/TS :2009 rozdział k (3) [-] 2,0 Odłupanie krawędzi betonu Efektywna długość zakotwienia l f [mm] l f = min (h ef ; 8d) Średnica obliczeniowa d [mm] Wartości charakterystyczne dla statycznego i quasi statycznego obciążenia wyrywającego i poprzecznego Załącznik C 2

20 Strona 20 der Europejskiej Oceny Technicznej Tabela C3: Wartości charakterystyczne nośności na wyrywanie kotwy z gwintem wewnętrznym fischer RG MI Rozmiar M8 M10 M12 M16 M20 Montażowy współczynnik bezpieczeństwa beton suchy i mokry 2 [-] 1,0 1,2 = otwór zalany wodą inst [-] 1,2 1,4 Zniszczenie stali Nośność charakterystyczna śrubą ze N Rk,S wytrzymałości wytrzymałości 5.8 [kn] [kn] A4 [kn] C [kn] Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Nośność charakterystyczna przyczepności zaprawy betonie niezarysowanym C20/25 wiercenie udarowe (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] wiercenie udarowe (otwór zalany wodą) Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Wiercenie techniką diamentową (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] wiercenie techniką diamentową (otwór zalany wodą) Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Współczynnik dla betonu niezarysowanego 1) Patrz załącznik B 1 k ucr [-] 10,1 Wartości charakterystyczne dla statycznego i quasi statycznego obciążenia wyrywającego Załącznik C 3

21 Strona 21 der Europejskiej Oceny Technicznej Tabela C3.1: Wartości charakterystyczne nośności na wyrywanie kotwy z gwintem wewnętrznym fischer RG MI Rozmiar M8 M10 M12 M16 M20 Charakterystyczna przyczepność zaprawy w betonie niezarysowanym C20/25 Wiercenie techniką udarową i diamentową (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Wiercenie techniką udarową i diamentową (beton suchy i mokry) Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] 7 6, Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Współczynnik dla betonu niezarysowanego Współczynnik zwiększający dla τ Rk Rozłupanie Ψ C k cr [-] 7,2 C25/30 [-] 1,02 C30/37 [-] 1,04 C35/45 [-] 1,06 C40/50 [-] 1,07 C45/55 [-] 1,08 C50/60 [-] 1,09 h / h ef 2,0 [mm] 1,0 h ef Odstęp od krawędzi C cr,sp 2,0>h/ h ef >1,3 [mm] 4,6 h ef - 1,8 h h / h ef 1,3 [mm] 2,26 h ef Odstęp osiowy S cr,sp [mm] 2 c cr,sp 1) Patrz załącznik B 1 Wartości charakterystyczne dla statycznego i quasi statycznego obciążenia wyrywającego Załącznik C 4

22 Strona 22 der Europejskiej Oceny Technicznej Tabela C4: Wartości charakterystyczne nośności na ścinanie kotwy z gwintem wewnętrznym fischer RG MI Rozmiar M8 M10 M12 M16 M20 Montażowy współczynnik bezpieczeństwa 2 = inst [-] 1,0 Zniszczenie stali bez zginania Nośność charakterystyczna V Rk,s wytrzymałości wytrzymałości Współczynnik ciągliwości zgodnie z CEN/TS :2009 rozdział Zniszczenie stali ze zginaniem Nośność charakterystyczna M 0 Rk,s wytrzymałości wytrzymałości Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik k zgodnie z TR029 rozdział lub k 3 zgodnie z CEN/TS :2009 rozdział Odłupanie krawędzi betonu 5.8 [kn] 9,2 14,5 21,1 39,2 62,0 8.8 [kn] 14,6 23,2 33,7 54,0 90,0 A4 [kn] 12,8 20,3 29,5 54,8 86,0 C [kn] 12,8 20,3 29,5 54,8 86,0 k 2 [-] 0,8 5.8 [kn] [kn] A4 [kn] C [kn] k( 3) [-] 2,0 Efektywna długość zakotwienia l f [mm] l f = min (h ef ; 8 d) Średnica obliczeniowa d [mm] Wartości charakterystyczne dla statycznego i quasi statycznego obciążenia ukośnego Załącznik C 5

23 Strona 23 der Europejskiej Oceny Technicznej Tabela C5: Wartości charakterystyczne nośności na wyrywanie prętów zbrojeniowych, wiercenie udarowe Pręty zbrojeniowe - średnica Ø Montażowy współczynnik bezpieczeństwa beton suchy i mokry otwór wypełniony wodą 2 = inst [-] 1,0 1,2 [-] 1,4 Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Nośność charakterystyczna przyczepności zaprawy w betonie niezarysowanym wiercenie udarowe (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] wiercenie udarowe (otwór zalany wodą) Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Pręty zbrojeniowe - średnica Montażowy współczynnik bezpieczeństwa beton suchy i mokry otwór wypełniony wodą 2 = inst Ø [-] 1,2 [-] 1,4 Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa [mm] Nośność charakterystyczna przyczepności zaprawy w betonie niezarysowanym Wiercenie udarowe (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] wiercenie udarowe (otwór zalany wodą) Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Patrz załącznik B 1 Wartości charakterystyczne dla statycznego i quasi statycznego obciążenia wyrywającego Załącznik C 6

24 Strona 24 der Europejskiej Oceny Technicznej Tabela C5.1: Wartości charakterystyczne nośności na wyrywanie prętów zbrojeniowych, wiercenie techniką diamentową Pręty zbrojeniowe - średnica Ø Montażowy współczynnik bezpieczeństwa beton suchy i mokry otwór wypełniony wodą 2 = inst [-] 1,0 1,2 [-] 1,4 Charakterystyczna przyczepność zaprawy w betonie niezarysowanym C20/25 Wiercenie techniką diamentową (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] wiercenie techniką diamentową (otwór zalany wodą) Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Pręty zbrojeniowe - średnica Montażowy współczynnik bezpieczeństwa beton suchy i mokry otwór wypełniony wodą 2 = inst Ø [-] 1,2 [-] 1,4 Charakterystyczna przyczepność zaprawy w betonie niezarysowanym C20/25 Wiercenie techniką diamentową (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Wiercenie techniką diamentową (otwór zalany wodą) Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Współczynnik dla betonu niezarysowanego 1) Patrz załącznik B 1 k ur [-] 10,1 Wartości charakterystyczne dla statycznego i quasi statycznego obciążenia wyrywającego Załącznik C 7

25 Strona 25 der Europejskiej Oceny Technicznej Tabela C5.2: Wartości charakterystyczne nośności na wyrywanie prętów zbrojeniowych, wiercenie techniką udarową i diamentową Pręty zbrojeniowe - średnica Ø Montażowy współczynnik bezpieczeństwa beton suchy i mokry otwór wypełniony wodą 2 = inst [-] 1,0 1,2 [-] 1,4 Charakterystyczna przyczepność zaprawy w betonie zarysowanym C20/25 Wiercenie techniką udarową i diamentową (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] wiercenie techniką udarową i diamentową (otwór zalany wodą) Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] 6 7,5 6,5 6,5 6, Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] 6 6,5 6, Pręty zbrojeniowe - średnica Ø Montażowy współczynnik bezpieczeństwa beton suchy i mokry otwór wypełniony wodą 2 = inst [-] 1,2 [-] 1,4 Charakterystyczna przyczepność zaprawy w betonie zarysowanym C20/25 Wiercenie techniką udarową i diamentową (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Wiercenie techniką udarową i diamentową (otwór zalany wodą) Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Współczynnik dla betonu niezarysowanego Współczynnik zwiększający dla τ Rk Rozłupanie Ψ C k ur [-] 7,2 C25/30 [-] 1,02 C30/37 [-] 1,04 C35/45 [-] 1,06 C40/50 [-] 1,07 C45/55 [-] 1,08 C50/60 [-] 1,09 Odstęp od krawędzi C cr,sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef >1,3 [mm] 4,6 h ef - 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy S cr,sp [mm] 2 c cr,sp 1) Patrz załącznik B 1 Wartości charakterystyczne dla statycznego i quasi statycznego obciążenia wyrywającego Załącznik C 8

26 Strona 26 der Europejskiej Oceny Technicznej Tabela C6: Wartości charakterystyczne nośności na ścinanie prętów zbrojeniowych Pręty zbrojeniowe - średnica Ø Średnica obliczeniowa d [mm] Pręty zbrojeniowe - średnica Ø Średnica obliczeniowa d [mm] Montażowy współczynnik bezpieczeństwa Zniszczenie stali bez zginania 2 = inst [-] 1,0 Nośność charakterystyczna V Rk,s [kn] 0,5 A s x f uk Współczynnik ciągliwości zgodnie z CEN/TS :2009 rozdział k 2 [-] 0,8 Zniszczenie stali ze zgninaniem Opór charakterystyczny M 0 Rk,s [kn] 1,2 x W el x f uk Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik k zgodnie z TR029 rozdział lub k 3 zgodnie z CEN/TS :2009 rozdział Odłupanie krawędzi betonu k (3) [-] 2,0 Efektywna długość zakotwienia l f [mm] l f = min (h ef ; 8 d) Wartości charakterystyczne dla statycznego i quasi statycznego obciążenia ukośnego Załącznik C 9

27 Strona 27 der Europejskiej Oceny Technicznej Tabela C7: Wartości charakterystyczne nośności na wyrywanie kotwy zbrojeniowej fischer FRA Rozmiar M12 M16 M20 M24 Montażowy współczynnik bezpieczeństwa Zniszczenie stali beton suchy i mokry otwór wypełniony wodą 2 = inst [-] 1,0 1,2 [-] 1,2 1,4 Nośność charakterystyczna N Rk,S [kn] Częściowy współczynnik bezpieczeństwa Ms N 2) [-] 1,4 Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Charakterystyczna przyczepność zaprawy w betonie niezarysowanym C20/25 Wiercenie udarowe (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Wiercenie udarowe (otwór zalany wodą) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Wiercenie techniką diamentową (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] wiercenie techniką diamentową (otwór wypełniony wodą) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Współczynnik dla betonu niezarysowanego 1) Patrz załącznik B 1 2) W przypadku braku innych regulacji krajowych k ucr [-] 10,1 Wartości charakterystyczne dla statycznego i quasi statycznego obciążenia wyrywającego Załącznik C 10

28 Strona 28 der Europejskiej Oceny Technicznej Tabela C7.1: Wartości charakterystyczne nośności na wyrywanie kotwy zbrojeniowej fischer FRA Rozmiar M12 M16 M20 M24 Montażowy współczynnik bezpieczeństwa beton suchy i mokry otwór wypełniony wodą 2 = inst [-] 1,0 1,2 [-] 1,2 1,4 Charakterystyczna przyczepności zaprawy w betonie niezarysowanym C20/25 Wiercenie udarowe (beton suchy i mokry) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] wiercenie udarowe (otwór zalany wodą) Zakres temperaturowy l 1) τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll 1) τ Rk,ucr [N/mm 2 ] Współczynnik dla betonu zarysowanego Współczynnik zwiększający dla τ Rk Rozłupanie Ψ C k cr [-] 7,2 C25/30 [-] 1,02 C30/37 [-] 1,04 C35/45 [-] 1,06 C40/50 [-] 1,07 C45/55 [-] 1,08 C50/60 [-] 1,09 Odstęp od krawędzi C cr,sp h / h ef 2,0 [mm] 1,0 h ef 2,0>h / h ef >1,3 [mm] 4,6 h ef - 1,8 h h / h ef 1,3 [mm] 2,26 h ef Odstęp osiowy S cr,sp [mm] 2 c cr,sp 1) Patrz załącznik B 1 Wartości charakterystyczne dla statycznego i quasi statycznego obciążenia wyrywającego Załącznik C 11

29 Strona 29 der Europejskiej Oceny Technicznej Tabela C8: Wartości charakterystyczne nośności na ścinanie kotwy zbrojeniowej fischer FRA Rozmiar M12 M16 M20 M24 Montażowy współczynnik bezpieczeństwa Zniszczenie stali bez zginania 2 = inst [-] 1,0 Nośność charakterystyczna V Rk,s [kn] Częściowy współczynnik bezpieczeństwa Współczynnik ciągliwości zgodnie z CEN/TS :2009 rozdział Zniszczenie stali ze zginaniem Ms V 1) [-] 1,56 k 2 [-] 0,8 Nośność charakterystyczna M 0 Rk,s [Nm] Częściowy współczynnik bezpieczeństwa Ms V 1) [-] 1,56 Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współzynnik k zgodnie z TR029 rozdział lub k 3 zgodnie z CEN/TS :2009 rozdział Odłupanie krawędzi betonu k (3) [-] 2,0 Efektywna długość zakotwienia l f [mm] l f = min (h ef ; 8 d) Średnica obliczeniowa d [mm] ) W przypadku braku innych regulacji krajowych Wartości charakterystyczne dla statycznego i quasi statycznego obciążenia ukośnego Załącznik C 12

30 Strona 30 der Europejskiej Oceny Technicznej Tabela C9: Przemieszczenia pod obciążeniem wyrywającym dla prętów kotwowych Rozmiar M8 M10 M12 M16 M20 M24 M27 M30 Beton niezarysowany i zarysowany; zakres temperaturowy I, II Przemieszczenie δ N0 [mm/(n/mm 2 )] 0,07 0,08 0,09 0,10 0,11 0,12 0,13 0,13 Przemieszczenie δ N [mm/(n/mm 2 )] 0,13 0,14 0,15 0,17 0,17 0,18 0,19 0,19 1) Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ N0 τ sd /1,4 Przemieszczenie dla obciążenia długotrwałego = δ N τ sd /1,4 (τ sd: wartość zwymiarowania naprężenia połączenia klejonego) Tabela C10: Przemieszczenia pod obciążeniem ścinającym dla prętów kotwowych 1) Rozmiar M8 M10 M12 M16 M20 M24 M27 M30 Beton niezarysowany i zarysowany; zakres temperaturowy I, II Przemieszczenie δ V0 [mm/(n/mm 2 )] 0,18 0,15 0,12 0,09 0,07 0,06 0,05 0,05 Przemieszczenie δ V [mm/(n/mm 2 )] 0,27 0,22 0,18 0,14 0,11 0,09 0,08 0,07 1) Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ V0 V d /1,4 Przemieszczenie obciążenia długotrwałego = δ V V d /1,4 (V d: wartość zwymiarowania obciążenia ścinającego) Tabela C11: Przemieszczenia pod obciążeniem wyrywającym dla kotew z gwintem wewnętrznym fischer RG MI Rozmiar M8 M10 M12 M16 M20 Beton niezarysowany i zarysowany; zakres temperaturowy I, II Przemieszczenie δ N0 [mm/n/ mm 2 ] 0,09 0,10 0,10 0,11 0,19 Przemieszczenie δ N [mm/n/ mm 2 ] 0,13 0,15 0,15 0,17 0,19 1) Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ N0 τ sd /1,4 Przemieszczenie dla obciążenia długotrwałego = δ N τ sd /1,4 (τ sd: wartość zwymiarowania naprężenia połączenia klejonego) Tabela C12: Przemieszczenia pod obciążeniem ścinającym dla kotew z gwintem wewnętrznym fischer RG MI 1) Rozmiar M8 M10 M12 M16 M20 Beton niezarysowany i zarysowany; zakres temperaturowy I, II Przemieszczenie δ V0 [mm/kn] 0,12 0,09 0,08 0,07 0,05 Przemieszczenie δ V [mm/kn] 0,18 0,14 0,12 0,10 0,08 1) Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ V0 V d /1,4 Przemieszczenie obciążenia długotrwałego = δ V V d /1,4 (V d: wartość zwymiarowania obciążenia ścinającego) Przemieszczenia prętów kotwowych i kotew z gwintem wewnętrznym fischer RG MI Załącznik C 13

31 Strona 31 der Europejskiej Oceny Technicznej Tabela C13: Przemieszczenia pod obciążeniem wyrywającym dla prętów zbrojeniowych 1) Rozmiar Ø d Beton niezarysowany i zarysowany; zakres temperaturowy I, II Przemieszczenie δ N0 [mm/(n/mm 2 )] 0,07 0,08 0,09 0,09 0,10 0,11 0,12 0,13 0,13 Przemieszczenie δ N [mm/(n/mm 2 )] 0,12 0,13 0,13 0,15 0,16 0,16 0,18 0,20 0,20 1) Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ N0 τ sd /1,4 Przemieszczenie dla obciążenia długotrwałego = δ N τ sd /1,4 (τ sd: wartość zwymiarowania naprężenia połączenia klejonego) Tabela C14: Przemieszczenia pod obciążeniem ścinającym dla prętów zbrojeniowych 1) Rozmiar Ød Beton niezarysowany i zarysowany; zakres temperaturowy I, II Przemieszczenie δ V0 [mm/kn] 0,18 0,15 0,12 0,10 0,09 0,07 0,06 0,05 0,05 Przemieszczenie δ V [mm/kn] 0,27 0,22 0,18 0,16 0,14 0,11 0,09 0,08 0,06 1) Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ V0 V d /1,4 Przemieszczenie obciążenia długotrwałego = δ V V d /1,4 (V d: wartość zwymiarowania obciążenia ścinającego) Tabela C15: Przemieszczenia pod obciążeniem wyrywającym dla kotew zbrojeniowych fischer FRA 1) Rozmiar Beton niezarysowany i zarysowany; zakres temperaturowy I, II Przemieszczenie δ N0 [mm/n/ mm 2 ] 0,09 0,10 0,11 0,12 Przemieszczenie δ N [mm/n/ mm 2 ] 0,13 0,16 0,16 0,18 1) Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ N0 τ sd /1,4 Przemieszczenie dla obciążenia długotrwałego = δ N τ sd /1,4 (τ sd: wartość zwymiarowania naprężenia połączenia klejonego) Tabela C16: Przemieszczenia pod obciążeniem ścinającym dla kotew zbrojeniowych fischer FRA 1) Rozmiar Beton niezarysowany i zarysowany; zakres temperaturowy I, II Przemieszczenie δ V0 [mm/kn] 0,12 0,09 0,07 0,06 Przemieszczenie δ V [mm/kn] 0,18 0,14 0,11 0,09 1) Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ V0 V d /1,4 Przemieszczenie obciążenia długotrwałego = δ V V d /1,4 (V d: wartość zwymiarowania obciążenia ścinającego) Przemieszczenia dla prętów zbrojeniowych i kotew zbrojeniowych fischer FRA Załącznik C 14

32 Strona 32 der Europejskiej Oceny Technicznej Tabela C17A: Wartości charakterystyczne dla prętów kotwowych fischer FIS A i RGM dla kategorii wytrzymałości sejsmicznej C1 w otworze wierconym techniką udarową Rozmiar M8 M10 M12 M14 M16 M20 M22 M24 M27 M30 Nośność charakterystyczna na wyrywanie, zniszczenie stali N Rk,s,C1 [kn] M.s.C1 [-] Stal ocynkowana Stal nierdzewna A4 oraz stal C Stal ocynkowana Stal nierdzewna A4 oraz stal C wytrzymałości wytrzymałości wytrzymałości wytrzymałości , , , ,50 2) / 1, ,6 Charakterystyczna przyczepność, zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu (beton suchy i mokry) Zakres temperaturowy l 3) τ Rk,c1 [N/mm 2 ] - 7,0 7,0 6,7 6,5 5,7 6,7 6,7 6,7 6,7 Zakres temperaturowy ll 3) τ Rk,c1 [N/mm 2 ] - 7,0 7,0 6,7 5,7 5,7 6,7 6,7 6,7 6,7 (otwór zalany wodą) Zakres temperaturowy l 3) τ Rk,c1 [N/mm 2 5,7 5,7 ] - 7,5 7,5 6,5 5,7 5,7 6,7 5,7 Zakres temperaturowy Il 3) τ Rk,c1 [N/mm 2 ] - 6,8 6,8 6,5 5,7 5,7 5,7 5,7 5,7 5,7 Nośność charakterystyczna na ścinanie, zniszczenie stali bez zginania V Rk,s,C1 1) [kn] Stal ocynkowana Stal nierdzewna A4 oraz stal C wytrzymałoś ci wytrzymałoś ci ) Dla prętów kotwowych fischer FIS A / RGM współczynnik ciągliwości dla stali wynosi 1,0 2) 3) f uk= 700 N/mm 2 ; f yk = 560 N/mm 2 Patrz załącznik B 1 Wartości charakterystyczne pod obciążeniem sejsmicznym Kategoria wytrzymałości C1 Załącznik C 15
