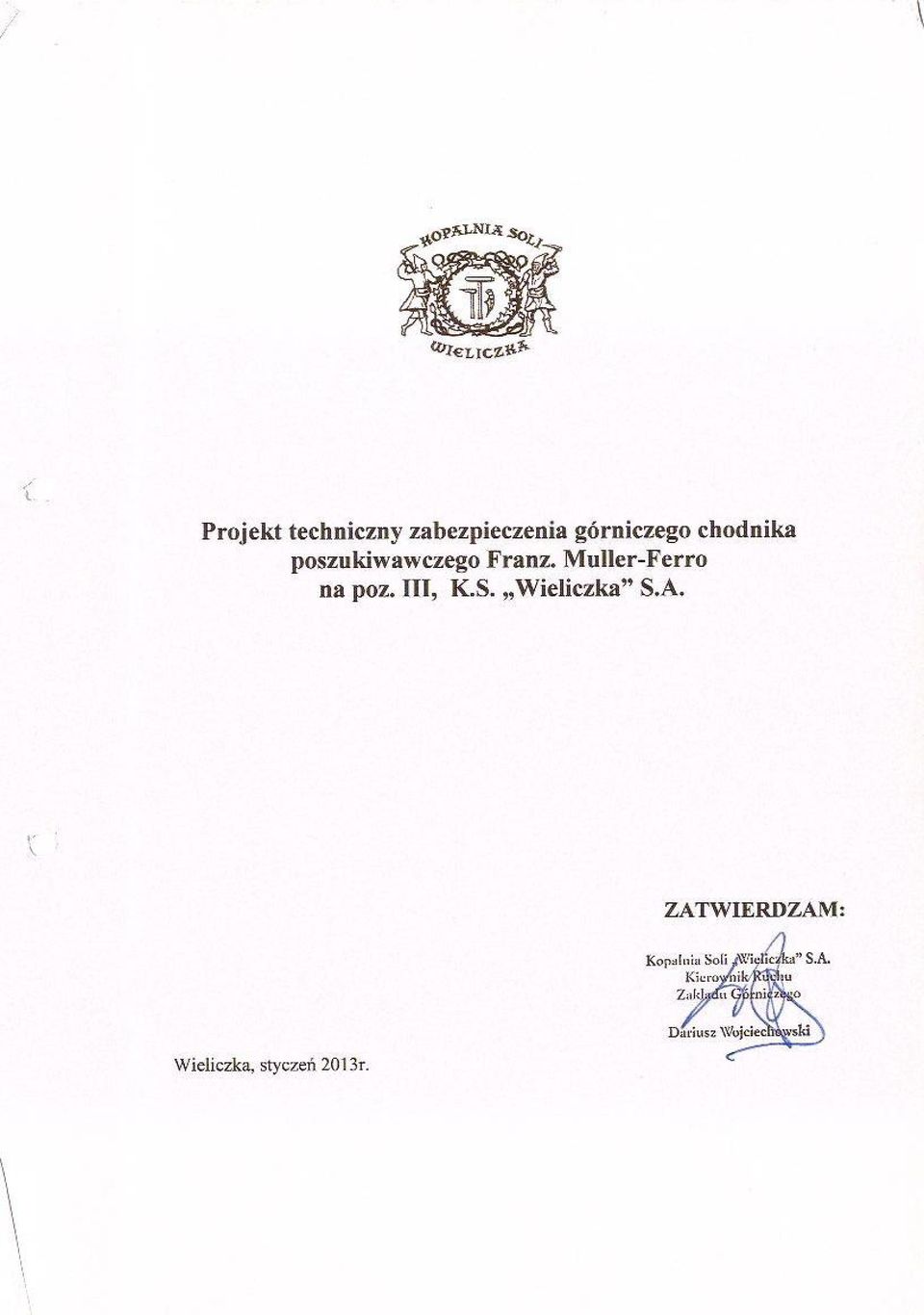

Zał. 1 Miejsce robót, wentylacja wycinek mapy poz. III, skala 1:2000.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Zał. 1 Miejsce robót, wentylacja wycinek mapy poz. III, skala 1:2000."

Transkrypt

1

2

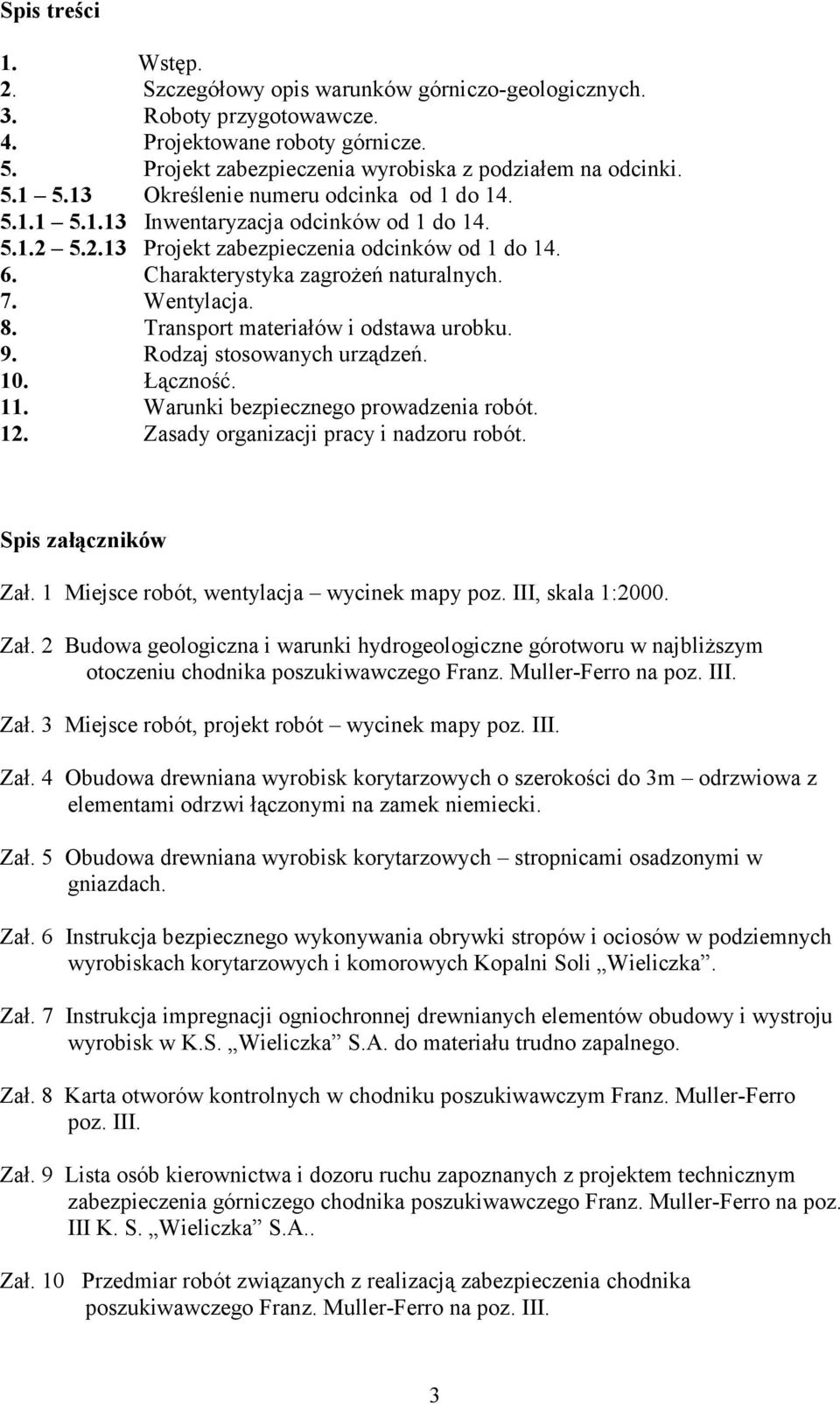

3 Spis treści 1. Wstęp. 2. Szczegółowy opis warunków górniczo-geologicznych. 3. Roboty przygotowawcze. 4. Projektowane roboty górnicze. 5. Projekt zabezpieczenia wyrobiska z podziałem na odcinki Określenie numeru odcinka od 1 do Inwentaryzacja odcinków od 1 do Projekt zabezpieczenia odcinków od 1 do Charakterystyka zagrożeń naturalnych. 7. Wentylacja. 8. Transport materiałów i odstawa urobku. 9. Rodzaj stosowanych urządzeń. 10. Łączność. 11. Warunki bezpiecznego prowadzenia robót. 12. Zasady organizacji pracy i nadzoru robót. Spis załączników Zał. 1 Miejsce robót, wentylacja wycinek mapy poz. III, skala 1:2000. Zał. 2 Budowa geologiczna i warunki hydrogeologiczne górotworu w najbliższym otoczeniu chodnika poszukiwawczego Franz. Muller-Ferro na poz. III. Zał. 3 Miejsce robót, projekt robót wycinek mapy poz. III. Zał. 4 Obudowa drewniana wyrobisk korytarzowych o szerokości do 3m odrzwiowa z elementami odrzwi łączonymi na zamek niemiecki. Zał. 5 Obudowa drewniana wyrobisk korytarzowych stropnicami osadzonymi w gniazdach. Zał. 6 Instrukcja bezpiecznego wykonywania obrywki stropów i ociosów w podziemnych wyrobiskach korytarzowych i komorowych Kopalni Soli Wieliczka. Zał. 7 Instrukcja impregnacji ogniochronnej drewnianych elementów obudowy i wystroju wyrobisk w K.S. Wieliczka S.A. do materiału trudno zapalnego. Zał. 8 Karta otworów kontrolnych w chodniku poszukiwawczym Franz. Muller-Ferro poz. III. Zał. 9 Lista osób kierownictwa i dozoru ruchu zapoznanych z projektem technicznym zabezpieczenia górniczego chodnika poszukiwawczego Franz. Muller-Ferro na poz. III K. S. Wieliczka S.A.. Zał. 10 Przedmiar robót związanych z realizacją zabezpieczenia chodnika poszukiwawczego Franz. Muller-Ferro na poz. III. 3

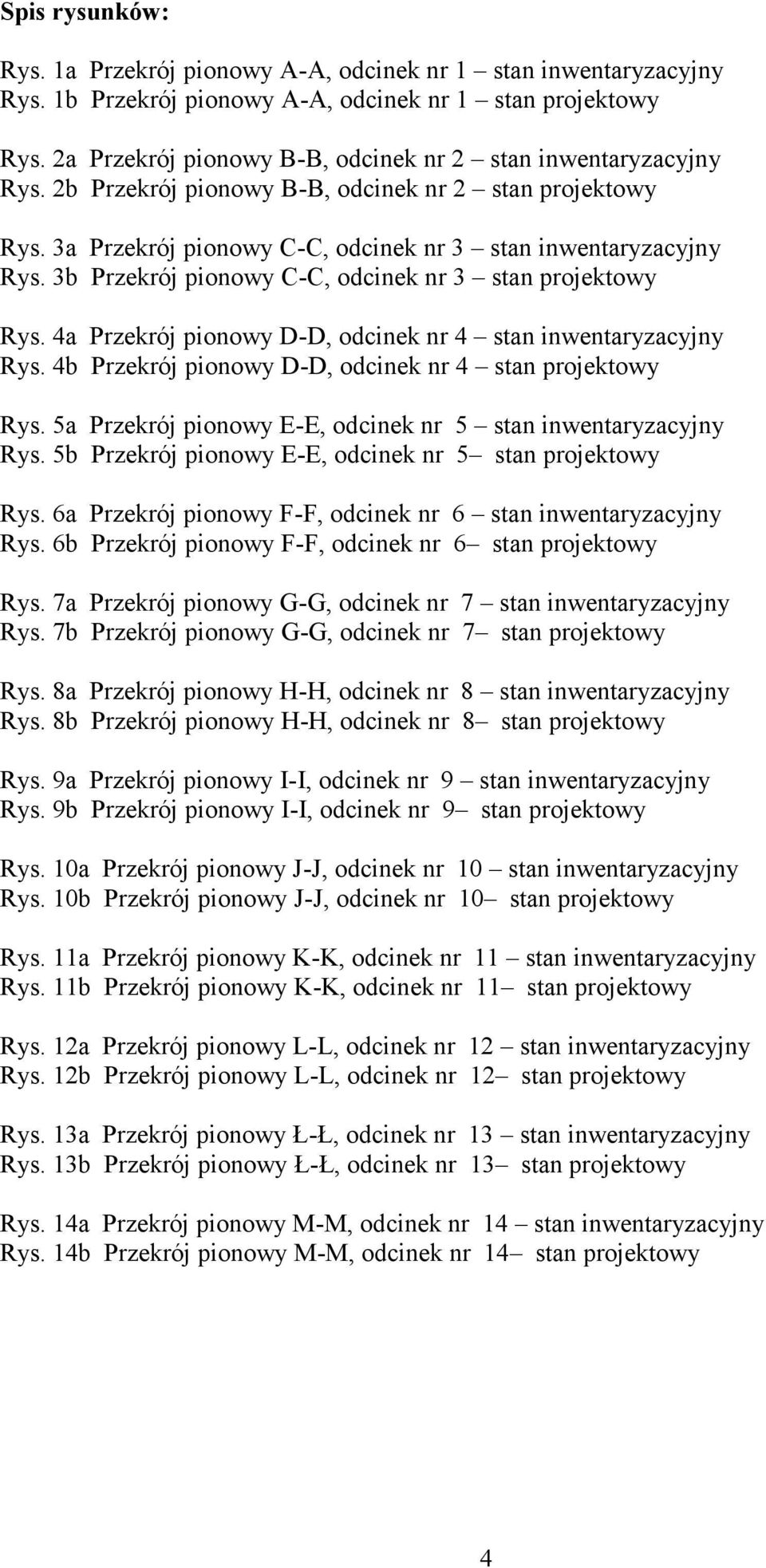

4 Spis rysunków: Rys. 1a Przekrój pionowy A-A, odcinek nr 1 stan inwentaryzacyjny Rys. 1b Przekrój pionowy A-A, odcinek nr 1 stan projektowy Rys. 2a Przekrój pionowy B-B, odcinek nr 2 stan inwentaryzacyjny Rys. 2b Przekrój pionowy B-B, odcinek nr 2 stan projektowy Rys. 3a Przekrój pionowy C-C, odcinek nr 3 stan inwentaryzacyjny Rys. 3b Przekrój pionowy C-C, odcinek nr 3 stan projektowy Rys. 4a Przekrój pionowy D-D, odcinek nr 4 stan inwentaryzacyjny Rys. 4b Przekrój pionowy D-D, odcinek nr 4 stan projektowy Rys. 5a Przekrój pionowy E-E, odcinek nr 5 stan inwentaryzacyjny Rys. 5b Przekrój pionowy E-E, odcinek nr 5 stan projektowy Rys. 6a Przekrój pionowy F-F, odcinek nr 6 stan inwentaryzacyjny Rys. 6b Przekrój pionowy F-F, odcinek nr 6 stan projektowy Rys. 7a Przekrój pionowy G-G, odcinek nr 7 stan inwentaryzacyjny Rys. 7b Przekrój pionowy G-G, odcinek nr 7 stan projektowy Rys. 8a Przekrój pionowy H-H, odcinek nr 8 stan inwentaryzacyjny Rys. 8b Przekrój pionowy H-H, odcinek nr 8 stan projektowy Rys. 9a Przekrój pionowy I-I, odcinek nr 9 stan inwentaryzacyjny Rys. 9b Przekrój pionowy I-I, odcinek nr 9 stan projektowy Rys. 10a Przekrój pionowy J-J, odcinek nr 10 stan inwentaryzacyjny Rys. 10b Przekrój pionowy J-J, odcinek nr 10 stan projektowy Rys. 11a Przekrój pionowy K-K, odcinek nr 11 stan inwentaryzacyjny Rys. 11b Przekrój pionowy K-K, odcinek nr 11 stan projektowy Rys. 12a Przekrój pionowy L-L, odcinek nr 12 stan inwentaryzacyjny Rys. 12b Przekrój pionowy L-L, odcinek nr 12 stan projektowy Rys. 13a Przekrój pionowy Ł-Ł, odcinek nr 13 stan inwentaryzacyjny Rys. 13b Przekrój pionowy Ł-Ł, odcinek nr 13 stan projektowy Rys. 14a Przekrój pionowy M-M, odcinek nr 14 stan inwentaryzacyjny Rys. 14b Przekrój pionowy M-M, odcinek nr 14 stan projektowy 4

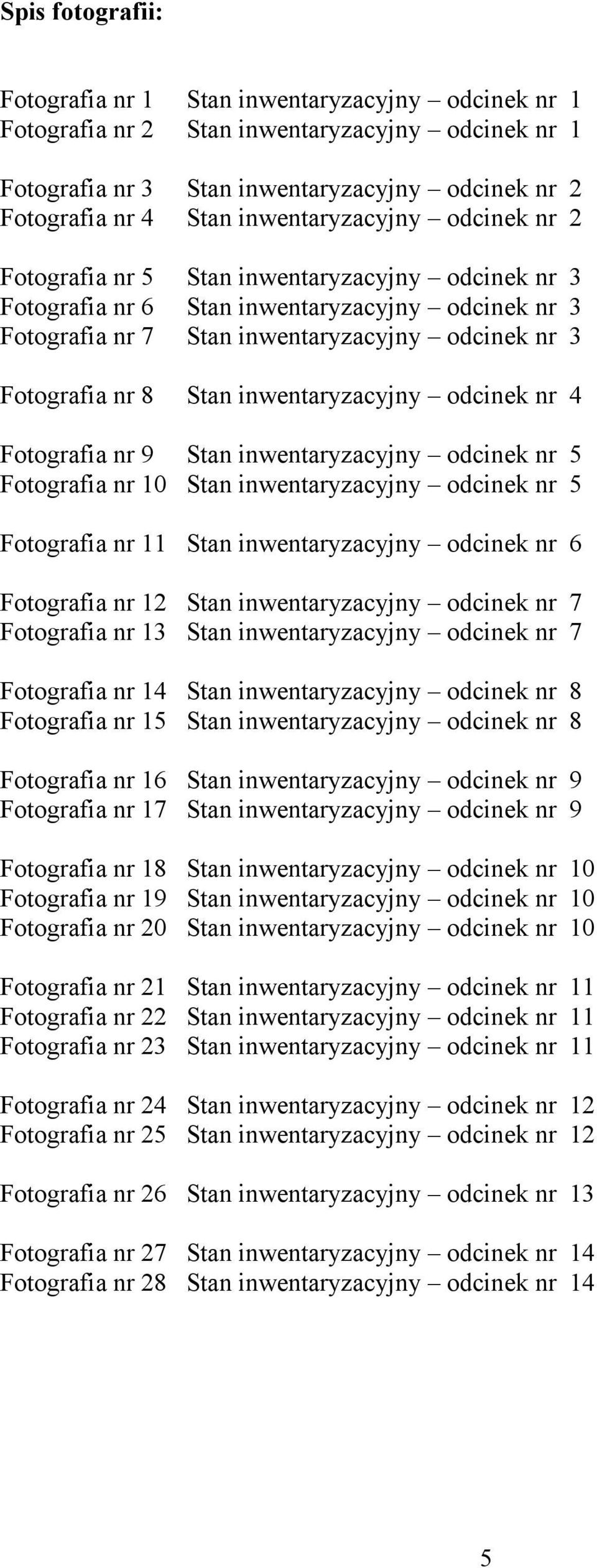

5 Spis fotografii: Fotografia nr 1 Stan inwentaryzacyjny odcinek nr 1 Fotografia nr 2 Stan inwentaryzacyjny odcinek nr 1 Fotografia nr 3 Stan inwentaryzacyjny odcinek nr 2 Fotografia nr 4 Stan inwentaryzacyjny odcinek nr 2 Fotografia nr 5 Stan inwentaryzacyjny odcinek nr 3 Fotografia nr 6 Stan inwentaryzacyjny odcinek nr 3 Fotografia nr 7 Stan inwentaryzacyjny odcinek nr 3 Fotografia nr 8 Stan inwentaryzacyjny odcinek nr 4 Fotografia nr 9 Stan inwentaryzacyjny odcinek nr 5 Fotografia nr 10 Stan inwentaryzacyjny odcinek nr 5 Fotografia nr 11 Stan inwentaryzacyjny odcinek nr 6 Fotografia nr 12 Stan inwentaryzacyjny odcinek nr 7 Fotografia nr 13 Stan inwentaryzacyjny odcinek nr 7 Fotografia nr 14 Stan inwentaryzacyjny odcinek nr 8 Fotografia nr 15 Stan inwentaryzacyjny odcinek nr 8 Fotografia nr 16 Stan inwentaryzacyjny odcinek nr 9 Fotografia nr 17 Stan inwentaryzacyjny odcinek nr 9 Fotografia nr 18 Stan inwentaryzacyjny odcinek nr 10 Fotografia nr 19 Stan inwentaryzacyjny odcinek nr 10 Fotografia nr 20 Stan inwentaryzacyjny odcinek nr 10 Fotografia nr 21 Stan inwentaryzacyjny odcinek nr 11 Fotografia nr 22 Stan inwentaryzacyjny odcinek nr 11 Fotografia nr 23 Stan inwentaryzacyjny odcinek nr 11 Fotografia nr 24 Stan inwentaryzacyjny odcinek nr 12 Fotografia nr 25 Stan inwentaryzacyjny odcinek nr 12 Fotografia nr 26 Stan inwentaryzacyjny odcinek nr 13 Fotografia nr 27 Stan inwentaryzacyjny odcinek nr 14 Fotografia nr 28 Stan inwentaryzacyjny odcinek nr 14 5

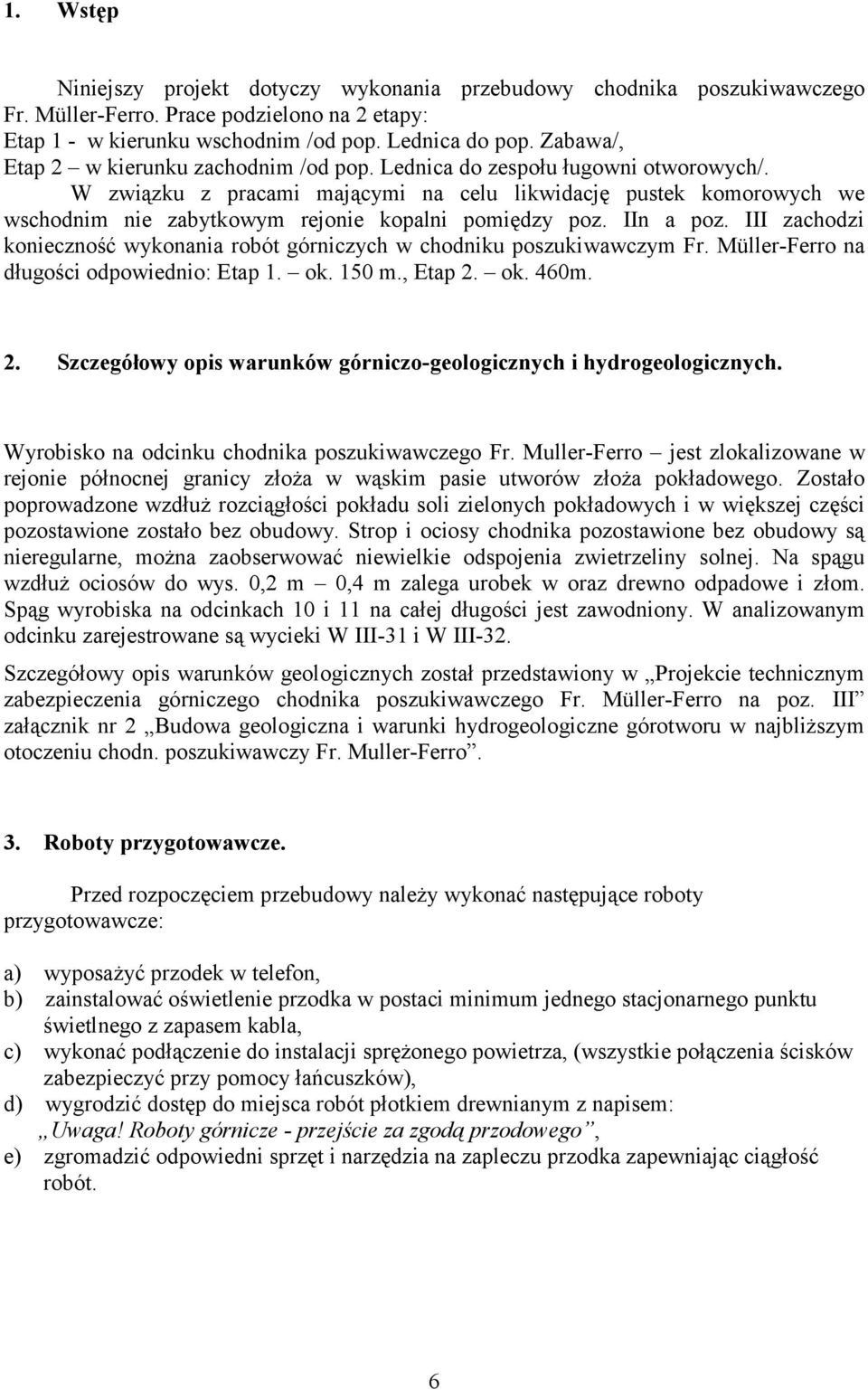

6 1. Wstęp Niniejszy projekt dotyczy wykonania przebudowy chodnika poszukiwawczego Fr. Müller-Ferro. Prace podzielono na 2 etapy: Etap 1 - w kierunku wschodnim /od pop. Lednica do pop. Zabawa/, Etap 2 w kierunku zachodnim /od pop. Lednica do zespołu ługowni otworowych/. W związku z pracami mającymi na celu likwidację pustek komorowych we wschodnim nie zabytkowym rejonie kopalni pomiędzy poz. IIn a poz. III zachodzi konieczność wykonania robót górniczych w chodniku poszukiwawczym Fr. Müller-Ferro na długości odpowiednio: Etap 1. ok. 150 m., Etap 2. ok. 460m. 2. Szczegółowy opis warunków górniczo-geologicznych i hydrogeologicznych. Wyrobisko na odcinku chodnika poszukiwawczego Fr. Muller-Ferro jest zlokalizowane w rejonie północnej granicy złoża w wąskim pasie utworów złoża pokładowego. Zostało poprowadzone wzdłuż rozciągłości pokładu soli zielonych pokładowych i w większej części pozostawione zostało bez obudowy. Strop i ociosy chodnika pozostawione bez obudowy są nieregularne, można zaobserwować niewielkie odspojenia zwietrzeliny solnej. Na spągu wzdłuż ociosów do wys. 0,2 m 0,4 m zalega urobek w oraz drewno odpadowe i złom. Spąg wyrobiska na odcinkach 10 i 11 na całej długości jest zawodniony. W analizowanym odcinku zarejestrowane są wycieki W III-31 i W III-32. Szczegółowy opis warunków geologicznych został przedstawiony w Projekcie technicznym zabezpieczenia górniczego chodnika poszukiwawczego Fr. Müller-Ferro na poz. III załącznik nr 2 Budowa geologiczna i warunki hydrogeologiczne górotworu w najbliższym otoczeniu chodn. poszukiwawczy Fr. Muller-Ferro. 3. Roboty przygotowawcze. Przed rozpoczęciem przebudowy należy wykonać następujące roboty przygotowawcze: a) wyposażyć przodek w telefon, b) zainstalować oświetlenie przodka w postaci minimum jednego stacjonarnego punktu świetlnego z zapasem kabla, c) wykonać podłączenie do instalacji sprężonego powietrza, (wszystkie połączenia ścisków zabezpieczyć przy pomocy łańcuszków), d) wygrodzić dostęp do miejsca robót płotkiem drewnianym z napisem: Uwaga! Roboty górnicze - przejście za zgodą przodowego, e) zgromadzić odpowiedni sprzęt i narzędzia na zapleczu przodka zapewniając ciągłość robót. 6

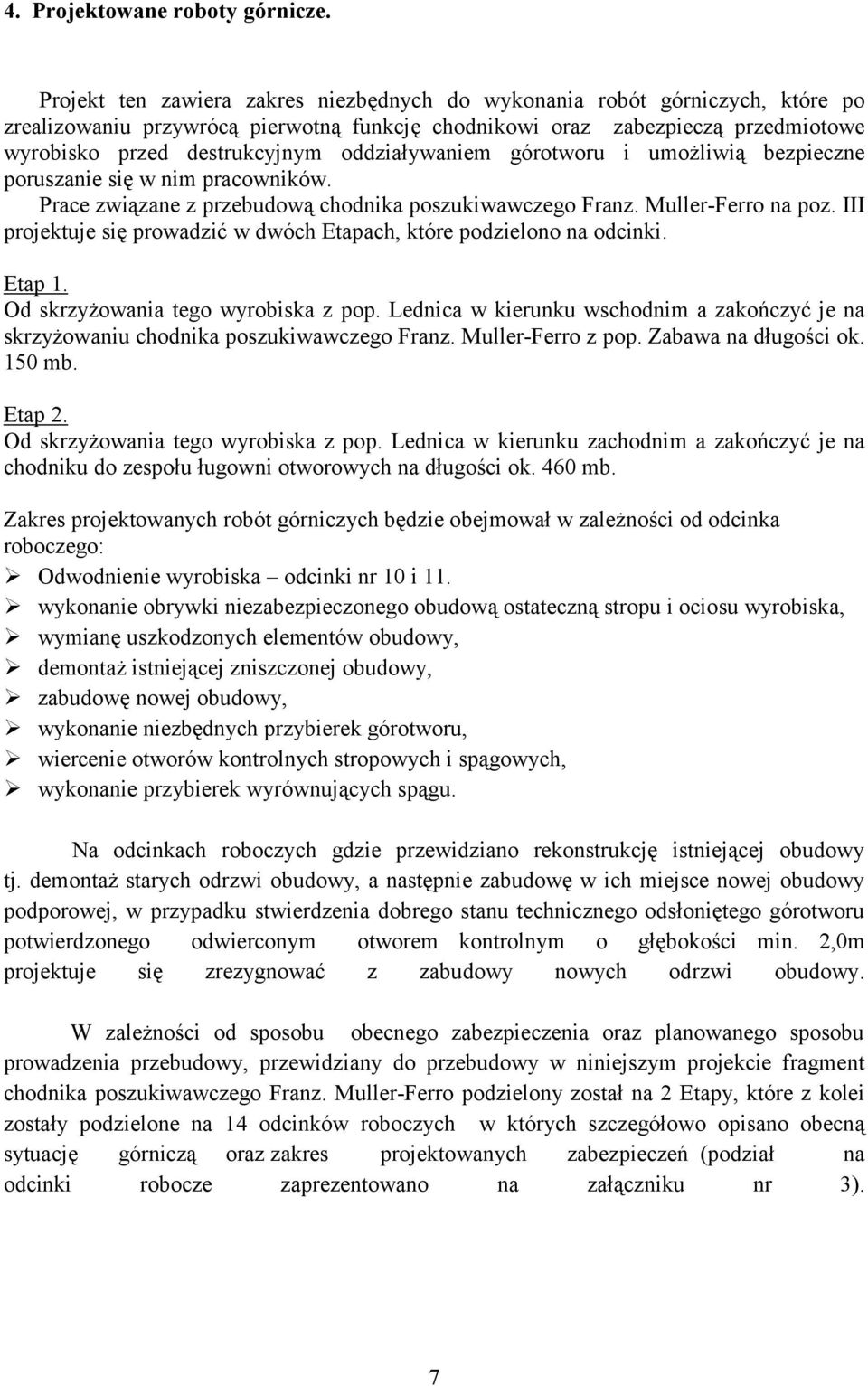

7 4. Projektowane roboty górnicze. Projekt ten zawiera zakres niezbędnych do wykonania robót górniczych, które po zrealizowaniu przywrócą pierwotną funkcję chodnikowi oraz zabezpieczą przedmiotowe wyrobisko przed destrukcyjnym oddziaływaniem górotworu i umożliwią bezpieczne poruszanie się w nim pracowników. Prace związane z przebudową chodnika poszukiwawczego Franz. Muller-Ferro na poz. III projektuje się prowadzić w dwóch Etapach, które podzielono na odcinki. Etap 1. Od skrzyżowania tego wyrobiska z pop. Lednica w kierunku wschodnim a zakończyć je na skrzyżowaniu chodnika poszukiwawczego Franz. Muller-Ferro z pop. Zabawa na długości ok. 150 mb. Etap 2. Od skrzyżowania tego wyrobiska z pop. Lednica w kierunku zachodnim a zakończyć je na chodniku do zespołu ługowni otworowych na długości ok. 460 mb. Zakres projektowanych robót górniczych będzie obejmował w zależności od odcinka roboczego: Odwodnienie wyrobiska odcinki nr 10 i 11. wykonanie obrywki niezabezpieczonego obudową ostateczną stropu i ociosu wyrobiska, wymianę uszkodzonych elementów obudowy, demontaż istniejącej zniszczonej obudowy, zabudowę nowej obudowy, wykonanie niezbędnych przybierek górotworu, wiercenie otworów kontrolnych stropowych i spągowych, wykonanie przybierek wyrównujących spągu. Na odcinkach roboczych gdzie przewidziano rekonstrukcję istniejącej obudowy tj. demontaż starych odrzwi obudowy, a następnie zabudowę w ich miejsce nowej obudowy podporowej, w przypadku stwierdzenia dobrego stanu technicznego odsłoniętego górotworu potwierdzonego odwierconym otworem kontrolnym o głębokości min. 2,0m projektuje się zrezygnować z zabudowy nowych odrzwi obudowy. W zależności od sposobu obecnego zabezpieczenia oraz planowanego sposobu prowadzenia przebudowy, przewidziany do przebudowy w niniejszym projekcie fragment chodnika poszukiwawczego Franz. Muller-Ferro podzielony został na 2 Etapy, które z kolei zostały podzielone na 14 odcinków roboczych w których szczegółowo opisano obecną sytuację górniczą oraz zakres projektowanych zabezpieczeń (podział na odcinki robocze zaprezentowano na załączniku nr 3). 7

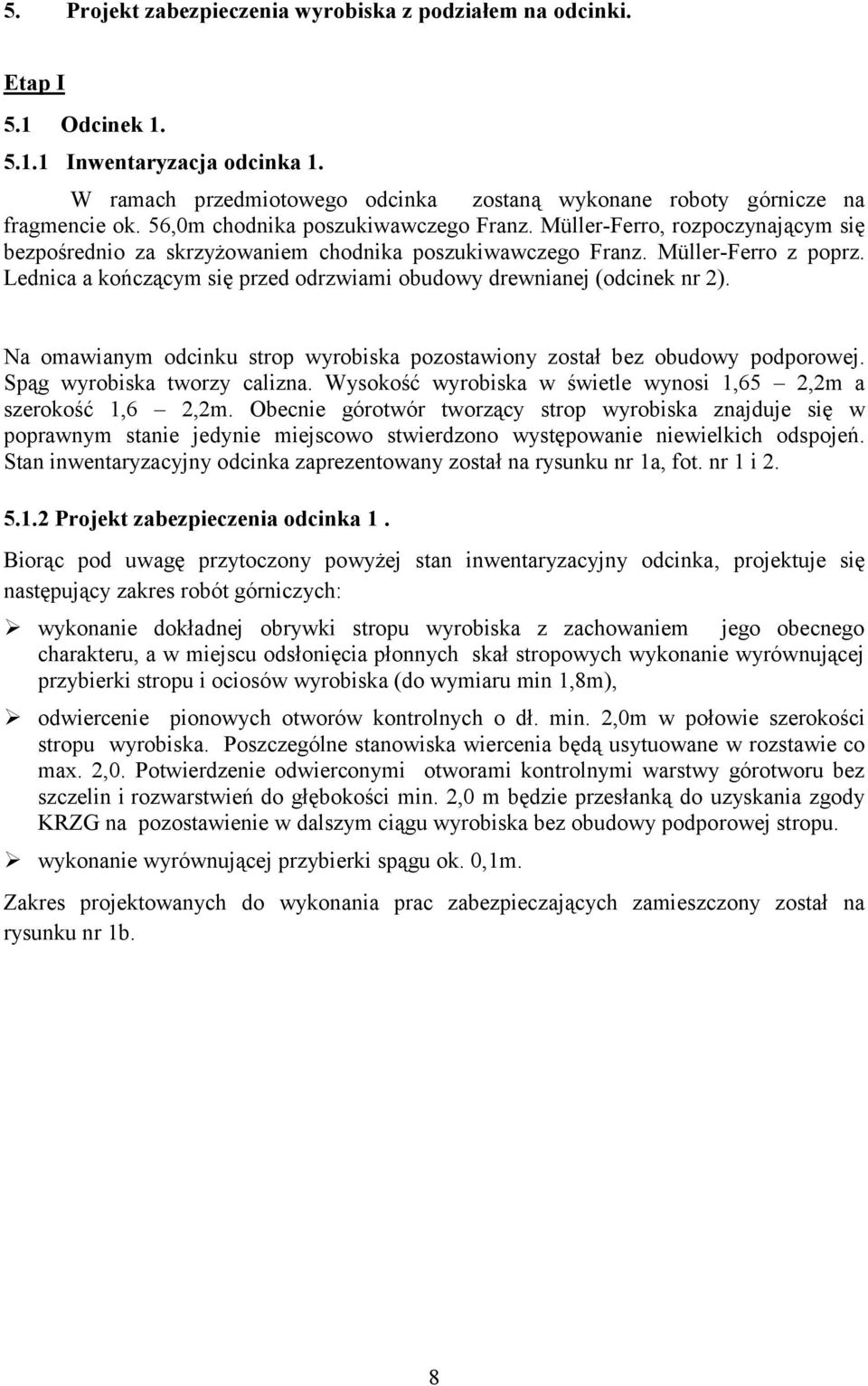

8 5. Projekt zabezpieczenia wyrobiska z podziałem na odcinki. Etap I 5.1 Odcinek Inwentaryzacja odcinka 1. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 56,0m chodnika poszukiwawczego Franz. Müller-Ferro, rozpoczynającym się bezpośrednio za skrzyżowaniem chodnika poszukiwawczego Franz. Müller-Ferro z poprz. Lednica a kończącym się przed odrzwiami obudowy drewnianej (odcinek nr 2). Na omawianym odcinku strop wyrobiska pozostawiony został bez obudowy podporowej. Spąg wyrobiska tworzy calizna. Wysokość wyrobiska w świetle wynosi 1,65 2,2m a szerokość 1,6 2,2m. Obecnie górotwór tworzący strop wyrobiska znajduje się w poprawnym stanie jedynie miejscowo stwierdzono występowanie niewielkich odspojeń. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 1a, fot. nr 1 i Projekt zabezpieczenia odcinka 1. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się następujący zakres robót górniczych: wykonanie dokładnej obrywki stropu wyrobiska z zachowaniem jego obecnego charakteru, a w miejscu odsłonięcia płonnych skał stropowych wykonanie wyrównującej przybierki stropu i ociosów wyrobiska (do wymiaru min 1,8m), odwiercenie pionowych otworów kontrolnych o dł. min. 2,0m w połowie szerokości stropu wyrobiska. Poszczególne stanowiska wiercenia będą usytuowane w rozstawie co max. 2,0. Potwierdzenie odwierconymi otworami kontrolnymi warstwy górotworu bez szczelin i rozwarstwień do głębokości min. 2,0 m będzie przesłanką do uzyskania zgody KRZG na pozostawienie w dalszym ciągu wyrobiska bez obudowy podporowej stropu. wykonanie wyrównującej przybierki spągu ok. 0,1m. Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 1b. 8

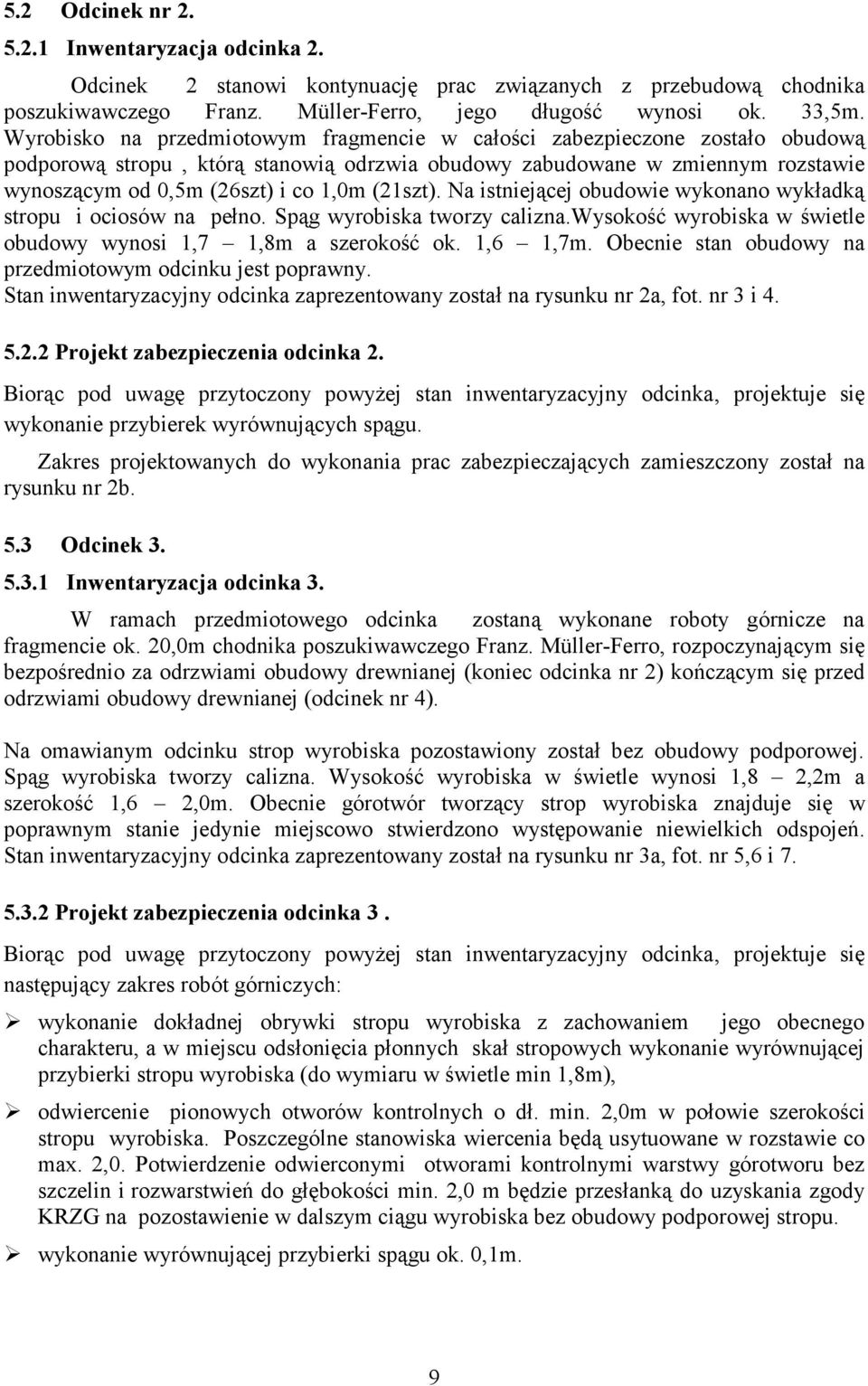

9 5.2 Odcinek nr Inwentaryzacja odcinka 2. Odcinek 2 stanowi kontynuację prac związanych z przebudową chodnika poszukiwawczego Franz. Müller-Ferro, jego długość wynosi ok. 33,5m. Wyrobisko na przedmiotowym fragmencie w całości zabezpieczone zostało obudową podporową stropu, którą stanowią odrzwia obudowy zabudowane w zmiennym rozstawie wynoszącym od 0,5m (26szt) i co 1,0m (21szt). Na istniejącej obudowie wykonano wykładką stropu i ociosów na pełno. Spąg wyrobiska tworzy calizna.wysokość wyrobiska w świetle obudowy wynosi 1,7 1,8m a szerokość ok. 1,6 1,7m. Obecnie stan obudowy na przedmiotowym odcinku jest poprawny. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 2a, fot. nr 3 i Projekt zabezpieczenia odcinka 2. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się wykonanie przybierek wyrównujących spągu. Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 2b. 5.3 Odcinek Inwentaryzacja odcinka 3. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 20,0m chodnika poszukiwawczego Franz. Müller-Ferro, rozpoczynającym się bezpośrednio za odrzwiami obudowy drewnianej (koniec odcinka nr 2) kończącym się przed odrzwiami obudowy drewnianej (odcinek nr 4). Na omawianym odcinku strop wyrobiska pozostawiony został bez obudowy podporowej. Spąg wyrobiska tworzy calizna. Wysokość wyrobiska w świetle wynosi 1,8 2,2m a szerokość 1,6 2,0m. Obecnie górotwór tworzący strop wyrobiska znajduje się w poprawnym stanie jedynie miejscowo stwierdzono występowanie niewielkich odspojeń. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 3a, fot. nr 5,6 i Projekt zabezpieczenia odcinka 3. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się następujący zakres robót górniczych: wykonanie dokładnej obrywki stropu wyrobiska z zachowaniem jego obecnego charakteru, a w miejscu odsłonięcia płonnych skał stropowych wykonanie wyrównującej przybierki stropu wyrobiska (do wymiaru w świetle min 1,8m), odwiercenie pionowych otworów kontrolnych o dł. min. 2,0m w połowie szerokości stropu wyrobiska. Poszczególne stanowiska wiercenia będą usytuowane w rozstawie co max. 2,0. Potwierdzenie odwierconymi otworami kontrolnymi warstwy górotworu bez szczelin i rozwarstwień do głębokości min. 2,0 m będzie przesłanką do uzyskania zgody KRZG na pozostawienie w dalszym ciągu wyrobiska bez obudowy podporowej stropu. wykonanie wyrównującej przybierki spągu ok. 0,1m. 9

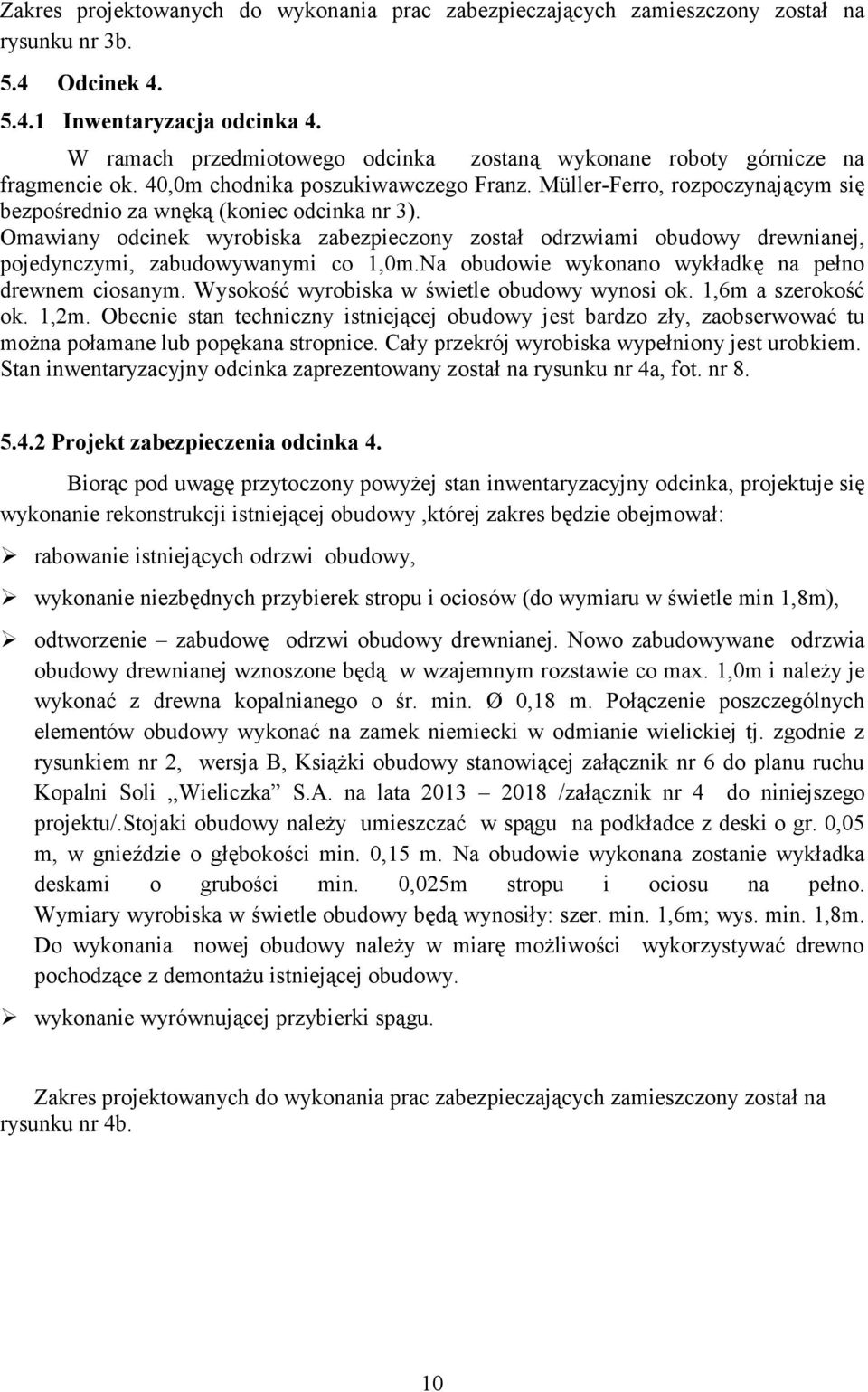

10 Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 3b. 5.4 Odcinek Inwentaryzacja odcinka 4. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 40,0m chodnika poszukiwawczego Franz. Müller-Ferro, rozpoczynającym się bezpośrednio za wnęką (koniec odcinka nr 3). Omawiany odcinek wyrobiska zabezpieczony został odrzwiami obudowy drewnianej, pojedynczymi, zabudowywanymi co 1,0m.Na obudowie wykonano wykładkę na pełno drewnem ciosanym. Wysokość wyrobiska w świetle obudowy wynosi ok. 1,6m a szerokość ok. 1,2m. Obecnie stan techniczny istniejącej obudowy jest bardzo zły, zaobserwować tu można połamane lub popękana stropnice. Cały przekrój wyrobiska wypełniony jest urobkiem. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 4a, fot. nr Projekt zabezpieczenia odcinka 4. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się wykonanie rekonstrukcji istniejącej obudowy,której zakres będzie obejmował: rabowanie istniejących odrzwi obudowy, wykonanie niezbędnych przybierek stropu i ociosów (do wymiaru w świetle min 1,8m), odtworzenie zabudowę odrzwi obudowy drewnianej. Nowo zabudowywane odrzwia obudowy drewnianej wznoszone będą w wzajemnym rozstawie co max. 1,0m i należy je wykonać z drewna kopalnianego o śr. min. Ø 0,18 m. Połączenie poszczególnych elementów obudowy wykonać na zamek niemiecki w odmianie wielickiej tj. zgodnie z rysunkiem nr 2, wersja B, Książki obudowy stanowiącej załącznik nr 6 do planu ruchu Kopalni Soli,,Wieliczka S.A. na lata /załącznik nr 4 do niniejszego projektu/.stojaki obudowy należy umieszczać w spągu na podkładce z deski o gr. 0,05 m, w gnieździe o głębokości min. 0,15 m. Na obudowie wykonana zostanie wykładka deskami o grubości min. 0,025m stropu i ociosu na pełno. Wymiary wyrobiska w świetle obudowy będą wynosiły: szer. min. 1,6m; wys. min. 1,8m. Do wykonania nowej obudowy należy w miarę możliwości wykorzystywać drewno pochodzące z demontażu istniejącej obudowy. wykonanie wyrównującej przybierki spągu. Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 4b. 10

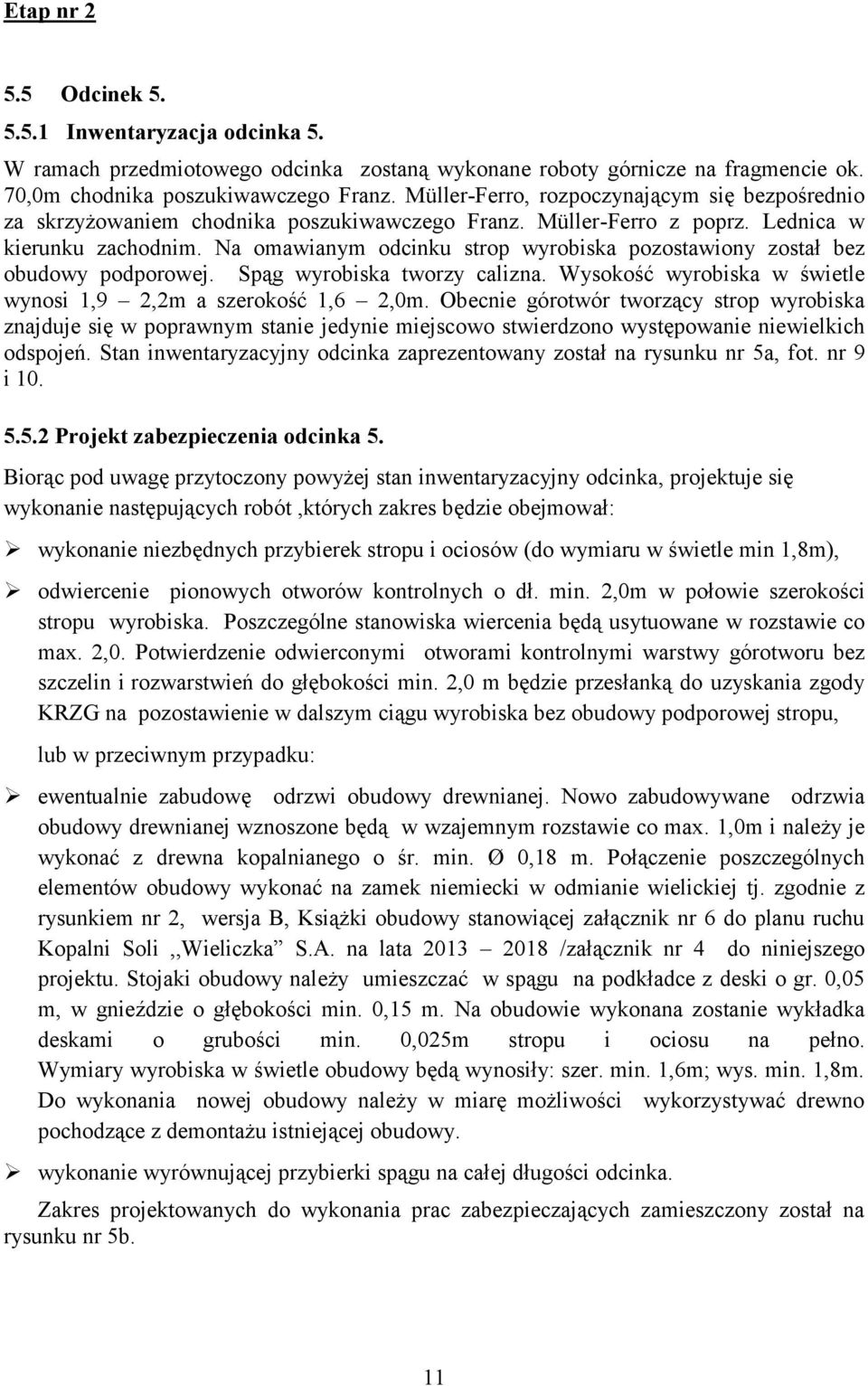

11 Etap nr Odcinek Inwentaryzacja odcinka 5. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 70,0m chodnika poszukiwawczego Franz. Müller-Ferro, rozpoczynającym się bezpośrednio za skrzyżowaniem chodnika poszukiwawczego Franz. Müller-Ferro z poprz. Lednica w kierunku zachodnim. Na omawianym odcinku strop wyrobiska pozostawiony został bez obudowy podporowej. Spąg wyrobiska tworzy calizna. Wysokość wyrobiska w świetle wynosi 1,9 2,2m a szerokość 1,6 2,0m. Obecnie górotwór tworzący strop wyrobiska znajduje się w poprawnym stanie jedynie miejscowo stwierdzono występowanie niewielkich odspojeń. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 5a, fot. nr 9 i Projekt zabezpieczenia odcinka 5. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się wykonanie następujących robót,których zakres będzie obejmował: wykonanie niezbędnych przybierek stropu i ociosów (do wymiaru w świetle min 1,8m), odwiercenie pionowych otworów kontrolnych o dł. min. 2,0m w połowie szerokości stropu wyrobiska. Poszczególne stanowiska wiercenia będą usytuowane w rozstawie co max. 2,0. Potwierdzenie odwierconymi otworami kontrolnymi warstwy górotworu bez szczelin i rozwarstwień do głębokości min. 2,0 m będzie przesłanką do uzyskania zgody KRZG na pozostawienie w dalszym ciągu wyrobiska bez obudowy podporowej stropu, lub w przeciwnym przypadku: ewentualnie zabudowę odrzwi obudowy drewnianej. Nowo zabudowywane odrzwia obudowy drewnianej wznoszone będą w wzajemnym rozstawie co max. 1,0m i należy je wykonać z drewna kopalnianego o śr. min. Ø 0,18 m. Połączenie poszczególnych elementów obudowy wykonać na zamek niemiecki w odmianie wielickiej tj. zgodnie z rysunkiem nr 2, wersja B, Książki obudowy stanowiącej załącznik nr 6 do planu ruchu Kopalni Soli,,Wieliczka S.A. na lata /załącznik nr 4 do niniejszego projektu. Stojaki obudowy należy umieszczać w spągu na podkładce z deski o gr. 0,05 m, w gnieździe o głębokości min. 0,15 m. Na obudowie wykonana zostanie wykładka deskami o grubości min. 0,025m stropu i ociosu na pełno. Wymiary wyrobiska w świetle obudowy będą wynosiły: szer. min. 1,6m; wys. min. 1,8m. Do wykonania nowej obudowy należy w miarę możliwości wykorzystywać drewno pochodzące z demontażu istniejącej obudowy. wykonanie wyrównującej przybierki spągu na całej długości odcinka. Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 5b. 11

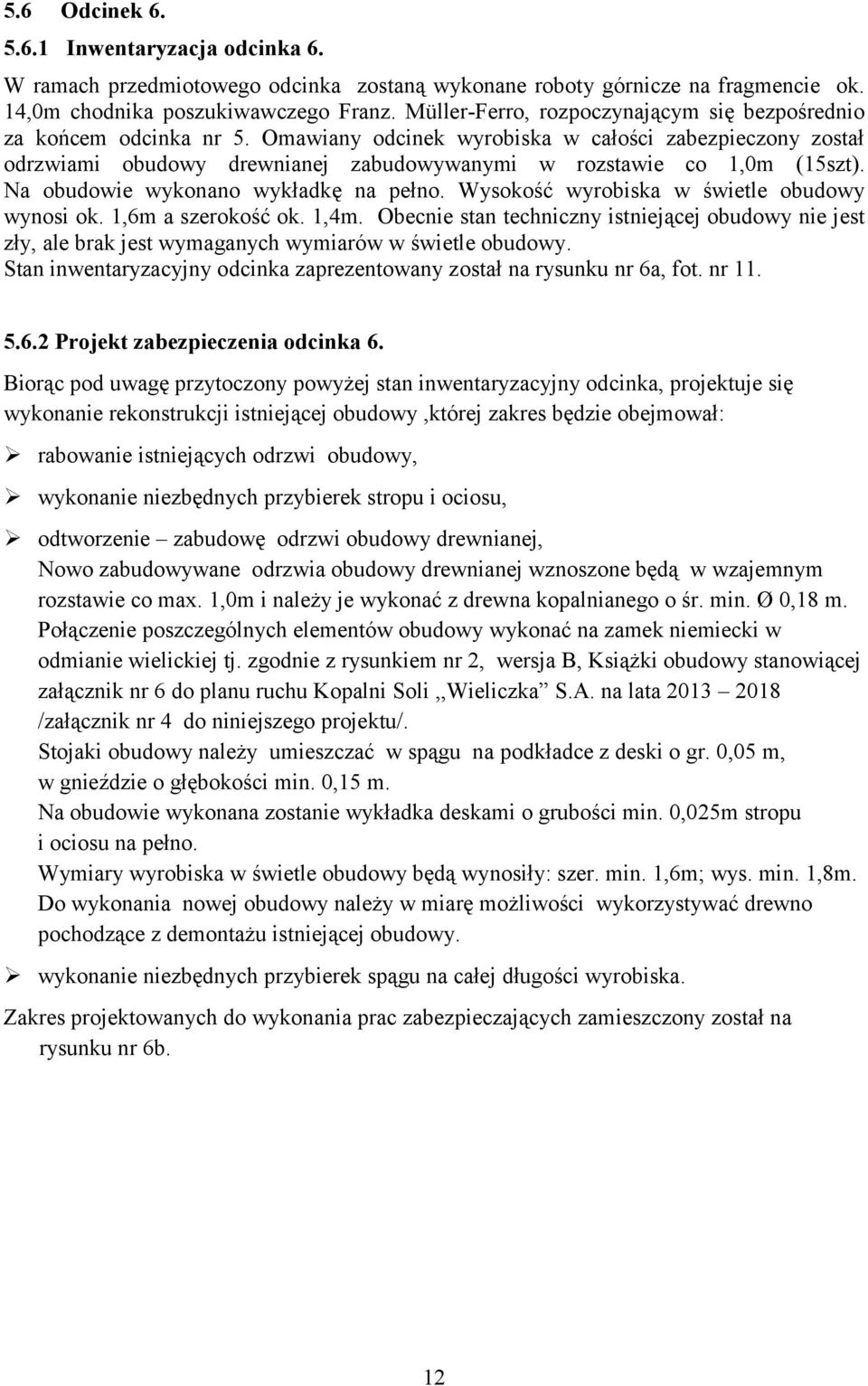

12 5.6 Odcinek Inwentaryzacja odcinka 6. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 14,0m chodnika poszukiwawczego Franz. Müller-Ferro, rozpoczynającym się bezpośrednio za końcem odcinka nr 5. Omawiany odcinek wyrobiska w całości zabezpieczony został odrzwiami obudowy drewnianej zabudowywanymi w rozstawie co 1,0m (15szt). Na obudowie wykonano wykładkę na pełno. Wysokość wyrobiska w świetle obudowy wynosi ok. 1,6m a szerokość ok. 1,4m. Obecnie stan techniczny istniejącej obudowy nie jest zły, ale brak jest wymaganych wymiarów w świetle obudowy. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 6a, fot. nr Projekt zabezpieczenia odcinka 6. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się wykonanie rekonstrukcji istniejącej obudowy,której zakres będzie obejmował: rabowanie istniejących odrzwi obudowy, wykonanie niezbędnych przybierek stropu i ociosu, odtworzenie zabudowę odrzwi obudowy drewnianej, Nowo zabudowywane odrzwia obudowy drewnianej wznoszone będą w wzajemnym rozstawie co max. 1,0m i należy je wykonać z drewna kopalnianego o śr. min. Ø 0,18 m. Połączenie poszczególnych elementów obudowy wykonać na zamek niemiecki w odmianie wielickiej tj. zgodnie z rysunkiem nr 2, wersja B, Książki obudowy stanowiącej załącznik nr 6 do planu ruchu Kopalni Soli,,Wieliczka S.A. na lata /załącznik nr 4 do niniejszego projektu/. Stojaki obudowy należy umieszczać w spągu na podkładce z deski o gr. 0,05 m, w gnieździe o głębokości min. 0,15 m. Na obudowie wykonana zostanie wykładka deskami o grubości min. 0,025m stropu i ociosu na pełno. Wymiary wyrobiska w świetle obudowy będą wynosiły: szer. min. 1,6m; wys. min. 1,8m. Do wykonania nowej obudowy należy w miarę możliwości wykorzystywać drewno pochodzące z demontażu istniejącej obudowy. wykonanie niezbędnych przybierek spągu na całej długości wyrobiska. Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 6b. 12

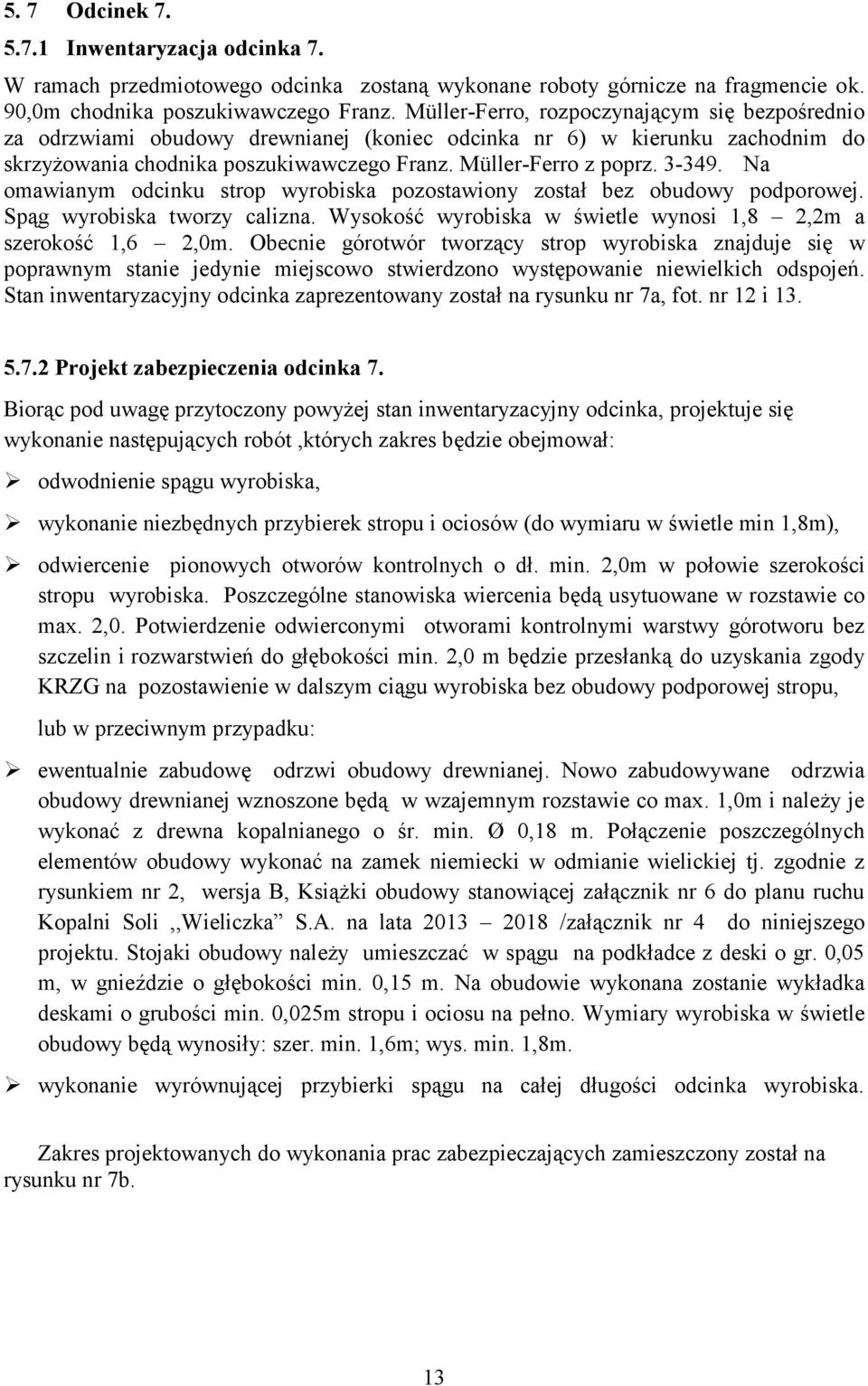

13 5. 7 Odcinek Inwentaryzacja odcinka 7. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 90,0m chodnika poszukiwawczego Franz. Müller-Ferro, rozpoczynającym się bezpośrednio za odrzwiami obudowy drewnianej (koniec odcinka nr 6) w kierunku zachodnim do skrzyżowania chodnika poszukiwawczego Franz. Müller-Ferro z poprz Na omawianym odcinku strop wyrobiska pozostawiony został bez obudowy podporowej. Spąg wyrobiska tworzy calizna. Wysokość wyrobiska w świetle wynosi 1,8 2,2m a szerokość 1,6 2,0m. Obecnie górotwór tworzący strop wyrobiska znajduje się w poprawnym stanie jedynie miejscowo stwierdzono występowanie niewielkich odspojeń. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 7a, fot. nr 12 i Projekt zabezpieczenia odcinka 7. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się wykonanie następujących robót,których zakres będzie obejmował: odwodnienie spągu wyrobiska, wykonanie niezbędnych przybierek stropu i ociosów (do wymiaru w świetle min 1,8m), odwiercenie pionowych otworów kontrolnych o dł. min. 2,0m w połowie szerokości stropu wyrobiska. Poszczególne stanowiska wiercenia będą usytuowane w rozstawie co max. 2,0. Potwierdzenie odwierconymi otworami kontrolnymi warstwy górotworu bez szczelin i rozwarstwień do głębokości min. 2,0 m będzie przesłanką do uzyskania zgody KRZG na pozostawienie w dalszym ciągu wyrobiska bez obudowy podporowej stropu, lub w przeciwnym przypadku: ewentualnie zabudowę odrzwi obudowy drewnianej. Nowo zabudowywane odrzwia obudowy drewnianej wznoszone będą w wzajemnym rozstawie co max. 1,0m i należy je wykonać z drewna kopalnianego o śr. min. Ø 0,18 m. Połączenie poszczególnych elementów obudowy wykonać na zamek niemiecki w odmianie wielickiej tj. zgodnie z rysunkiem nr 2, wersja B, Książki obudowy stanowiącej załącznik nr 6 do planu ruchu Kopalni Soli,,Wieliczka S.A. na lata /załącznik nr 4 do niniejszego projektu. Stojaki obudowy należy umieszczać w spągu na podkładce z deski o gr. 0,05 m, w gnieździe o głębokości min. 0,15 m. Na obudowie wykonana zostanie wykładka deskami o grubości min. 0,025m stropu i ociosu na pełno. Wymiary wyrobiska w świetle obudowy będą wynosiły: szer. min. 1,6m; wys. min. 1,8m. wykonanie wyrównującej przybierki spągu na całej długości odcinka wyrobiska. Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 7b. 13

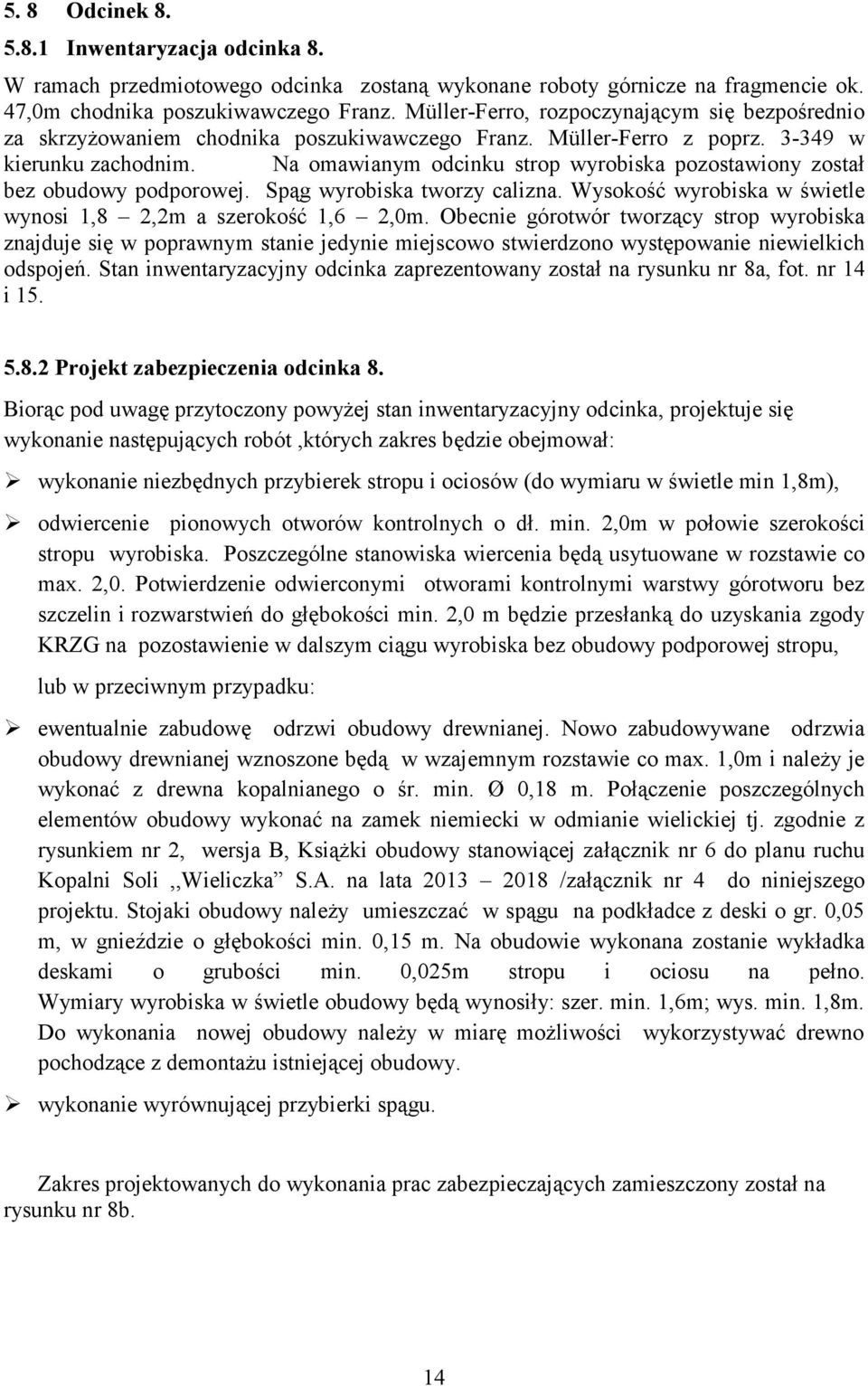

14 5. 8 Odcinek Inwentaryzacja odcinka 8. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 47,0m chodnika poszukiwawczego Franz. Müller-Ferro, rozpoczynającym się bezpośrednio za skrzyżowaniem chodnika poszukiwawczego Franz. Müller-Ferro z poprz w kierunku zachodnim. Na omawianym odcinku strop wyrobiska pozostawiony został bez obudowy podporowej. Spąg wyrobiska tworzy calizna. Wysokość wyrobiska w świetle wynosi 1,8 2,2m a szerokość 1,6 2,0m. Obecnie górotwór tworzący strop wyrobiska znajduje się w poprawnym stanie jedynie miejscowo stwierdzono występowanie niewielkich odspojeń. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 8a, fot. nr 14 i Projekt zabezpieczenia odcinka 8. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się wykonanie następujących robót,których zakres będzie obejmował: wykonanie niezbędnych przybierek stropu i ociosów (do wymiaru w świetle min 1,8m), odwiercenie pionowych otworów kontrolnych o dł. min. 2,0m w połowie szerokości stropu wyrobiska. Poszczególne stanowiska wiercenia będą usytuowane w rozstawie co max. 2,0. Potwierdzenie odwierconymi otworami kontrolnymi warstwy górotworu bez szczelin i rozwarstwień do głębokości min. 2,0 m będzie przesłanką do uzyskania zgody KRZG na pozostawienie w dalszym ciągu wyrobiska bez obudowy podporowej stropu, lub w przeciwnym przypadku: ewentualnie zabudowę odrzwi obudowy drewnianej. Nowo zabudowywane odrzwia obudowy drewnianej wznoszone będą w wzajemnym rozstawie co max. 1,0m i należy je wykonać z drewna kopalnianego o śr. min. Ø 0,18 m. Połączenie poszczególnych elementów obudowy wykonać na zamek niemiecki w odmianie wielickiej tj. zgodnie z rysunkiem nr 2, wersja B, Książki obudowy stanowiącej załącznik nr 6 do planu ruchu Kopalni Soli,,Wieliczka S.A. na lata /załącznik nr 4 do niniejszego projektu. Stojaki obudowy należy umieszczać w spągu na podkładce z deski o gr. 0,05 m, w gnieździe o głębokości min. 0,15 m. Na obudowie wykonana zostanie wykładka deskami o grubości min. 0,025m stropu i ociosu na pełno. Wymiary wyrobiska w świetle obudowy będą wynosiły: szer. min. 1,6m; wys. min. 1,8m. Do wykonania nowej obudowy należy w miarę możliwości wykorzystywać drewno pochodzące z demontażu istniejącej obudowy. wykonanie wyrównującej przybierki spągu. Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 8b. 14

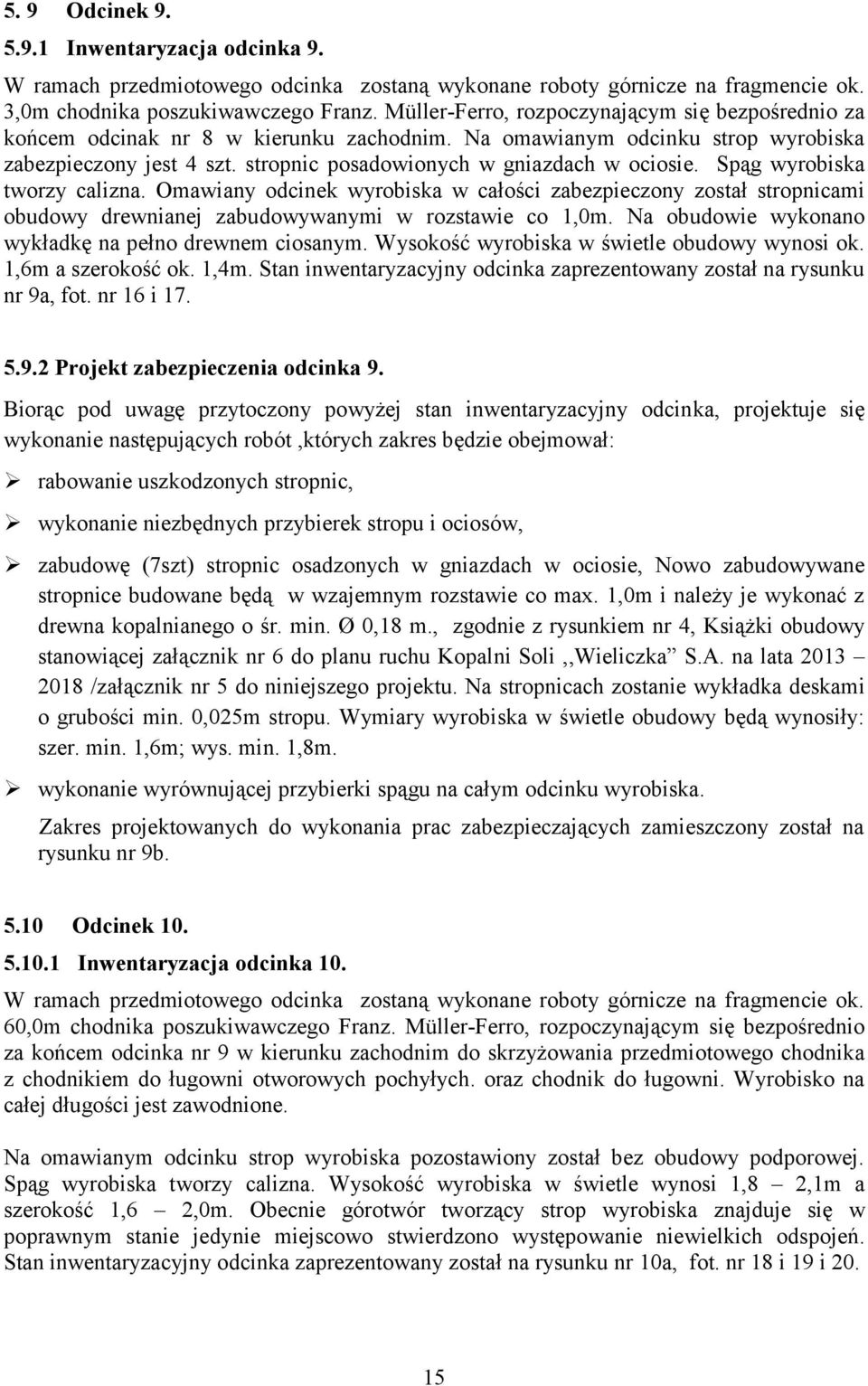

15 5. 9 Odcinek Inwentaryzacja odcinka 9. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 3,0m chodnika poszukiwawczego Franz. Müller-Ferro, rozpoczynającym się bezpośrednio za końcem odcinak nr 8 w kierunku zachodnim. Na omawianym odcinku strop wyrobiska zabezpieczony jest 4 szt. stropnic posadowionych w gniazdach w ociosie. Spąg wyrobiska tworzy calizna. Omawiany odcinek wyrobiska w całości zabezpieczony został stropnicami obudowy drewnianej zabudowywanymi w rozstawie co 1,0m. Na obudowie wykonano wykładkę na pełno drewnem ciosanym. Wysokość wyrobiska w świetle obudowy wynosi ok. 1,6m a szerokość ok. 1,4m. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 9a, fot. nr 16 i Projekt zabezpieczenia odcinka 9. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się wykonanie następujących robót,których zakres będzie obejmował: rabowanie uszkodzonych stropnic, wykonanie niezbędnych przybierek stropu i ociosów, zabudowę (7szt) stropnic osadzonych w gniazdach w ociosie, Nowo zabudowywane stropnice budowane będą w wzajemnym rozstawie co max. 1,0m i należy je wykonać z drewna kopalnianego o śr. min. Ø 0,18 m., zgodnie z rysunkiem nr 4, Książki obudowy stanowiącej załącznik nr 6 do planu ruchu Kopalni Soli,,Wieliczka S.A. na lata /załącznik nr 5 do niniejszego projektu. Na stropnicach zostanie wykładka deskami o grubości min. 0,025m stropu. Wymiary wyrobiska w świetle obudowy będą wynosiły: szer. min. 1,6m; wys. min. 1,8m. wykonanie wyrównującej przybierki spągu na całym odcinku wyrobiska. Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 9b Odcinek Inwentaryzacja odcinka 10. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 60,0m chodnika poszukiwawczego Franz. Müller-Ferro, rozpoczynającym się bezpośrednio za końcem odcinka nr 9 w kierunku zachodnim do skrzyżowania przedmiotowego chodnika z chodnikiem do ługowni otworowych pochyłych. oraz chodnik do ługowni. Wyrobisko na całej długości jest zawodnione. Na omawianym odcinku strop wyrobiska pozostawiony został bez obudowy podporowej. Spąg wyrobiska tworzy calizna. Wysokość wyrobiska w świetle wynosi 1,8 2,1m a szerokość 1,6 2,0m. Obecnie górotwór tworzący strop wyrobiska znajduje się w poprawnym stanie jedynie miejscowo stwierdzono występowanie niewielkich odspojeń. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 10a, fot. nr 18 i 19 i

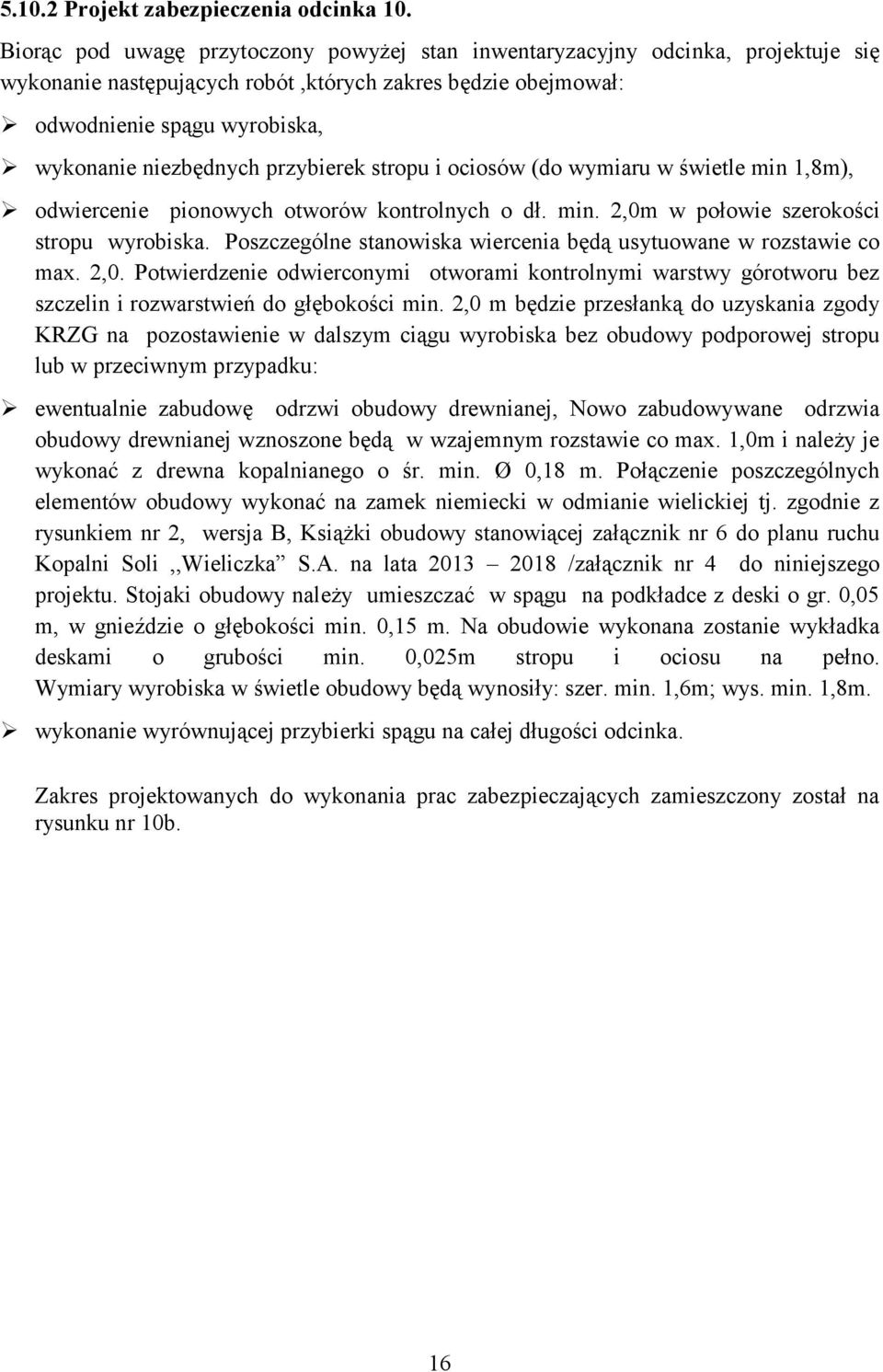

16 Projekt zabezpieczenia odcinka 10. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się wykonanie następujących robót,których zakres będzie obejmował: odwodnienie spągu wyrobiska, wykonanie niezbędnych przybierek stropu i ociosów (do wymiaru w świetle min 1,8m), odwiercenie pionowych otworów kontrolnych o dł. min. 2,0m w połowie szerokości stropu wyrobiska. Poszczególne stanowiska wiercenia będą usytuowane w rozstawie co max. 2,0. Potwierdzenie odwierconymi otworami kontrolnymi warstwy górotworu bez szczelin i rozwarstwień do głębokości min. 2,0 m będzie przesłanką do uzyskania zgody KRZG na pozostawienie w dalszym ciągu wyrobiska bez obudowy podporowej stropu lub w przeciwnym przypadku: ewentualnie zabudowę odrzwi obudowy drewnianej, Nowo zabudowywane odrzwia obudowy drewnianej wznoszone będą w wzajemnym rozstawie co max. 1,0m i należy je wykonać z drewna kopalnianego o śr. min. Ø 0,18 m. Połączenie poszczególnych elementów obudowy wykonać na zamek niemiecki w odmianie wielickiej tj. zgodnie z rysunkiem nr 2, wersja B, Książki obudowy stanowiącej załącznik nr 6 do planu ruchu Kopalni Soli,,Wieliczka S.A. na lata /załącznik nr 4 do niniejszego projektu. Stojaki obudowy należy umieszczać w spągu na podkładce z deski o gr. 0,05 m, w gnieździe o głębokości min. 0,15 m. Na obudowie wykonana zostanie wykładka deskami o grubości min. 0,025m stropu i ociosu na pełno. Wymiary wyrobiska w świetle obudowy będą wynosiły: szer. min. 1,6m; wys. min. 1,8m. wykonanie wyrównującej przybierki spągu na całej długości odcinka. Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 10b. 16

17 5.11 Odcinek Inwentaryzacja odcinka 11. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 110,0m chodnika poszukiwawczego Franz. Müller-Ferro, rozpoczynającym się bezpośrednio za skrzyżowaniem chodnika poszukiwawczego Franz. Müller-Ferro z chodnikiem do ługowni otworowych w kierunku zachodnim. Na omawianym odcinku strop wyrobiska pozostawiony został bez obudowy podporowej. Spąg wyrobiska tworzy calizna. Wysokość wyrobiska w świetle wynosi 1,8 2,2m a szerokość 1,6 2,0m. Obecnie górotwór tworzący strop wyrobiska znajduje się w poprawnym stanie jedynie miejscowo stwierdzono występowanie niewielkich odspojeń. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 11a, fot. nr 21, 22 i Projekt zabezpieczenia odcinka 11. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się wykonanie następujących robót,których zakres będzie obejmował: odwodnienie spągu wyrobiska, wykonanie niezbędnych przybierek stropu i ociosów, na początku odcinka zabudowę 8szt odrzwi obudowy (na 7,0m) w rozstawie max. co 1,0m, odwiercenie pionowych otworów kontrolnych o dł. min. 2,0m w połowie szerokości stropu wyrobiska. Poszczególne stanowiska wiercenia będą usytuowane w rozstawie co max. 2,0. Potwierdzenie odwierconymi otworami kontrolnymi warstwy górotworu bez szczelin i rozwarstwień do głębokości min. 2,0 m będzie przesłanką do uzyskania zgody KRZG na pozostawienie w dalszym ciągu wyrobiska bez obudowy podporowej stropu lub w przeciwnym przypadku: ewentualnie zabudowę odrzwi obudowy drewnianej. Nowo zabudowywane odrzwia obudowy drewnianej wznoszone będą w wzajemnym rozstawie co max. 1,0m i należy je wykonać z drewna kopalnianego o śr. min. Ø 0,18 m. Połączenie poszczególnych elementów obudowy wykonać na zamek niemiecki w odmianie wielickiej tj. zgodnie z rysunkiem nr 2, wersja B, Książki obudowy stanowiącej załącznik nr 6 do planu ruchu Kopalni Soli,,Wieliczka S.A. na lata /załącznik nr 4 do niniejszego projektu. Stojaki obudowy należy umieszczać w spągu na podkładce z deski o gr. 0,05 m, w gnieździe o głębokości min. 0,15 m. Na obudowie wykonana zostanie wykładka deskami o grubości min. 0,025m stropu i ociosu na pełno. Wymiary wyrobiska w świetle obudowy będą wynosiły: szer. min. 1,6m; wys. min. 1,8m. Do wykonania nowej obudowy należy w miarę możliwości wykorzystywać drewno pochodzące z demontażu istniejącej obudowy. wykonanie wyrównującej przybierki spągu na całej długości odcinka. 17

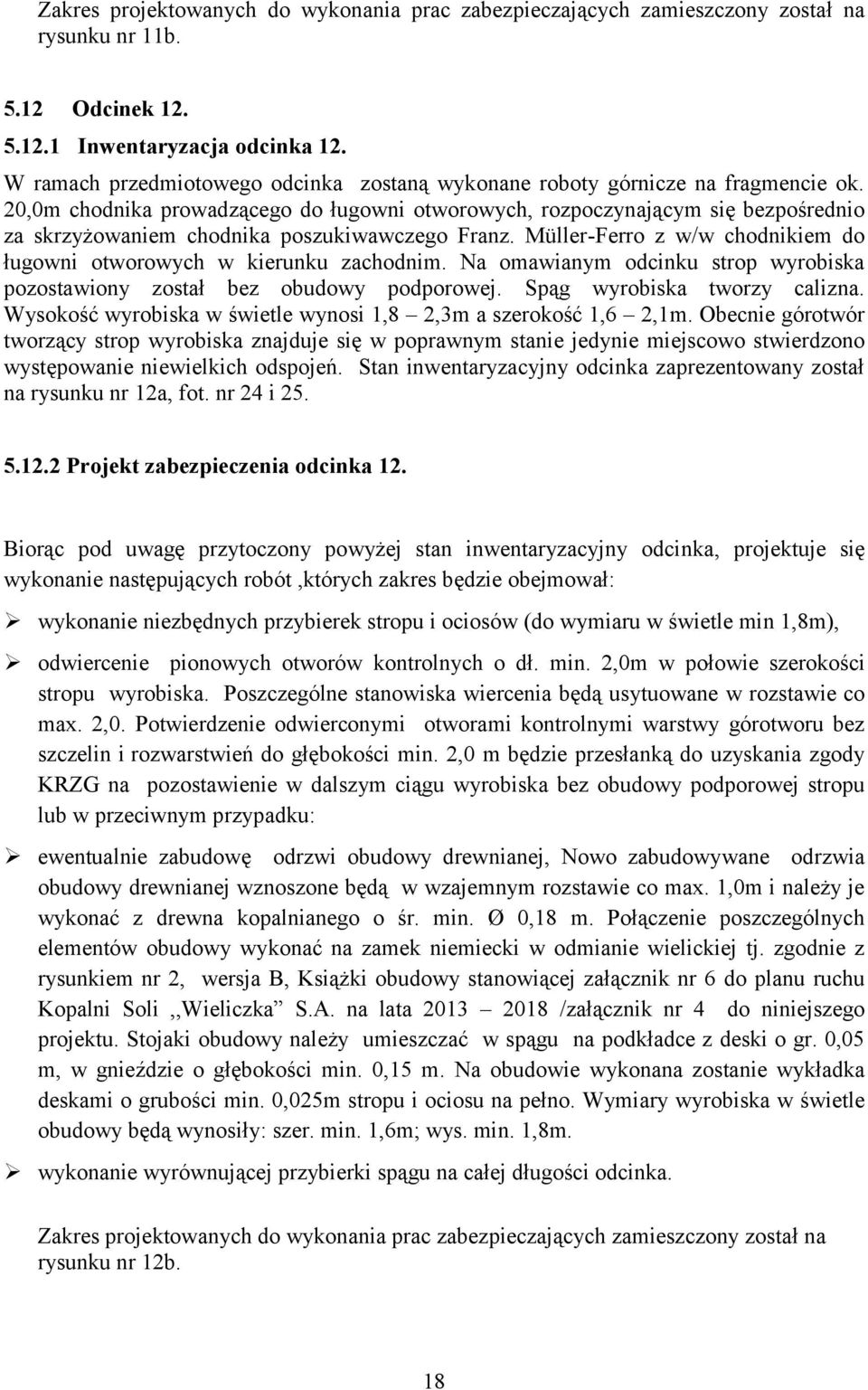

18 Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 11b Odcinek Inwentaryzacja odcinka 12. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 20,0m chodnika prowadzącego do ługowni otworowych, rozpoczynającym się bezpośrednio za skrzyżowaniem chodnika poszukiwawczego Franz. Müller-Ferro z w/w chodnikiem do ługowni otworowych w kierunku zachodnim. Na omawianym odcinku strop wyrobiska pozostawiony został bez obudowy podporowej. Spąg wyrobiska tworzy calizna. Wysokość wyrobiska w świetle wynosi 1,8 2,3m a szerokość 1,6 2,1m. Obecnie górotwór tworzący strop wyrobiska znajduje się w poprawnym stanie jedynie miejscowo stwierdzono występowanie niewielkich odspojeń. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 12a, fot. nr 24 i Projekt zabezpieczenia odcinka 12. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się wykonanie następujących robót,których zakres będzie obejmował: wykonanie niezbędnych przybierek stropu i ociosów (do wymiaru w świetle min 1,8m), odwiercenie pionowych otworów kontrolnych o dł. min. 2,0m w połowie szerokości stropu wyrobiska. Poszczególne stanowiska wiercenia będą usytuowane w rozstawie co max. 2,0. Potwierdzenie odwierconymi otworami kontrolnymi warstwy górotworu bez szczelin i rozwarstwień do głębokości min. 2,0 m będzie przesłanką do uzyskania zgody KRZG na pozostawienie w dalszym ciągu wyrobiska bez obudowy podporowej stropu lub w przeciwnym przypadku: ewentualnie zabudowę odrzwi obudowy drewnianej, Nowo zabudowywane odrzwia obudowy drewnianej wznoszone będą w wzajemnym rozstawie co max. 1,0m i należy je wykonać z drewna kopalnianego o śr. min. Ø 0,18 m. Połączenie poszczególnych elementów obudowy wykonać na zamek niemiecki w odmianie wielickiej tj. zgodnie z rysunkiem nr 2, wersja B, Książki obudowy stanowiącej załącznik nr 6 do planu ruchu Kopalni Soli,,Wieliczka S.A. na lata /załącznik nr 4 do niniejszego projektu. Stojaki obudowy należy umieszczać w spągu na podkładce z deski o gr. 0,05 m, w gnieździe o głębokości min. 0,15 m. Na obudowie wykonana zostanie wykładka deskami o grubości min. 0,025m stropu i ociosu na pełno. Wymiary wyrobiska w świetle obudowy będą wynosiły: szer. min. 1,6m; wys. min. 1,8m. wykonanie wyrównującej przybierki spągu na całej długości odcinka. Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 12b. 18

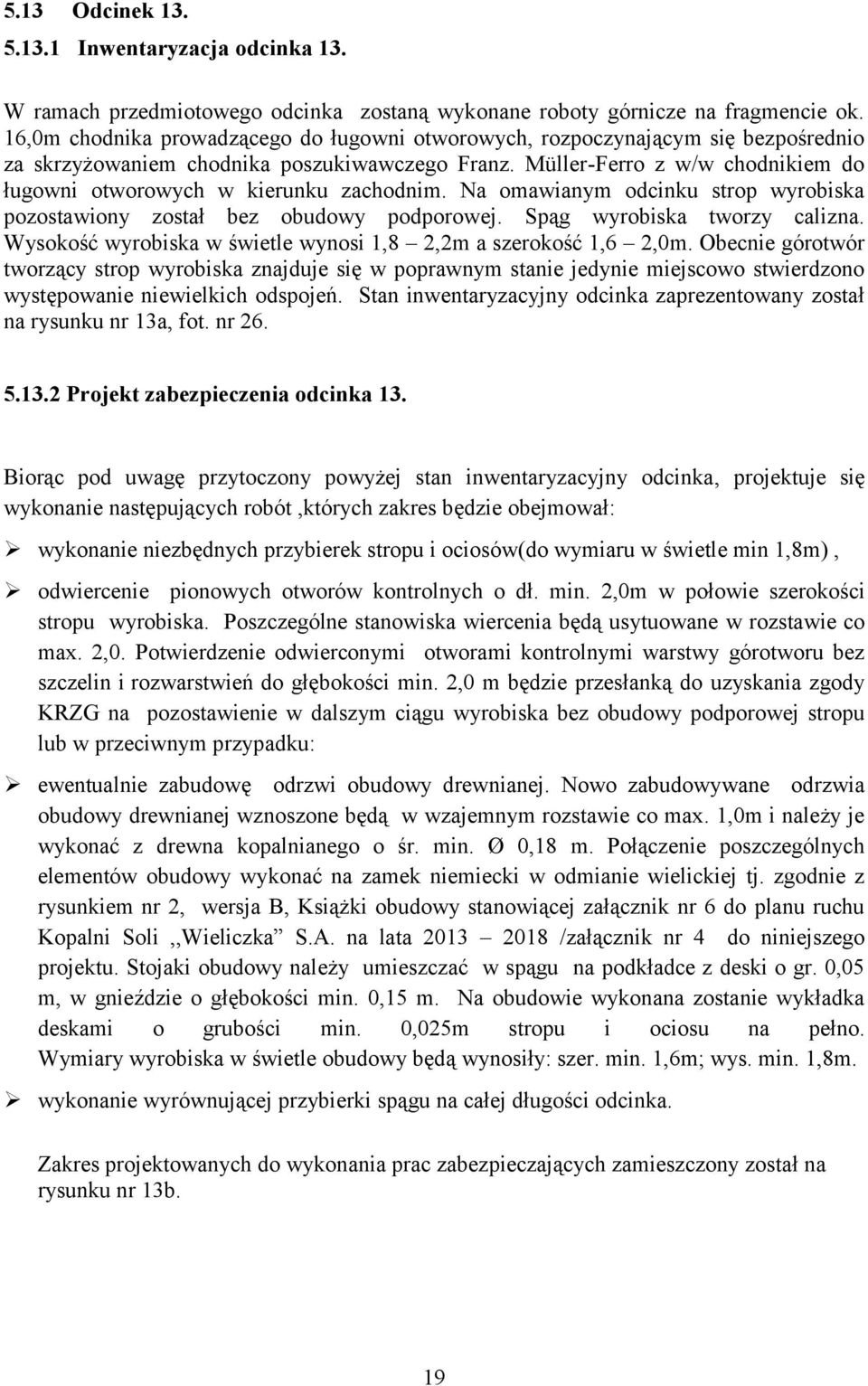

19 5.13 Odcinek Inwentaryzacja odcinka 13. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 16,0m chodnika prowadzącego do ługowni otworowych, rozpoczynającym się bezpośrednio za skrzyżowaniem chodnika poszukiwawczego Franz. Müller-Ferro z w/w chodnikiem do ługowni otworowych w kierunku zachodnim. Na omawianym odcinku strop wyrobiska pozostawiony został bez obudowy podporowej. Spąg wyrobiska tworzy calizna. Wysokość wyrobiska w świetle wynosi 1,8 2,2m a szerokość 1,6 2,0m. Obecnie górotwór tworzący strop wyrobiska znajduje się w poprawnym stanie jedynie miejscowo stwierdzono występowanie niewielkich odspojeń. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 13a, fot. nr Projekt zabezpieczenia odcinka 13. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się wykonanie następujących robót,których zakres będzie obejmował: wykonanie niezbędnych przybierek stropu i ociosów(do wymiaru w świetle min 1,8m), odwiercenie pionowych otworów kontrolnych o dł. min. 2,0m w połowie szerokości stropu wyrobiska. Poszczególne stanowiska wiercenia będą usytuowane w rozstawie co max. 2,0. Potwierdzenie odwierconymi otworami kontrolnymi warstwy górotworu bez szczelin i rozwarstwień do głębokości min. 2,0 m będzie przesłanką do uzyskania zgody KRZG na pozostawienie w dalszym ciągu wyrobiska bez obudowy podporowej stropu lub w przeciwnym przypadku: ewentualnie zabudowę odrzwi obudowy drewnianej. Nowo zabudowywane odrzwia obudowy drewnianej wznoszone będą w wzajemnym rozstawie co max. 1,0m i należy je wykonać z drewna kopalnianego o śr. min. Ø 0,18 m. Połączenie poszczególnych elementów obudowy wykonać na zamek niemiecki w odmianie wielickiej tj. zgodnie z rysunkiem nr 2, wersja B, Książki obudowy stanowiącej załącznik nr 6 do planu ruchu Kopalni Soli,,Wieliczka S.A. na lata /załącznik nr 4 do niniejszego projektu. Stojaki obudowy należy umieszczać w spągu na podkładce z deski o gr. 0,05 m, w gnieździe o głębokości min. 0,15 m. Na obudowie wykonana zostanie wykładka deskami o grubości min. 0,025m stropu i ociosu na pełno. Wymiary wyrobiska w świetle obudowy będą wynosiły: szer. min. 1,6m; wys. min. 1,8m. wykonanie wyrównującej przybierki spągu na całej długości odcinka. Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 13b. 19

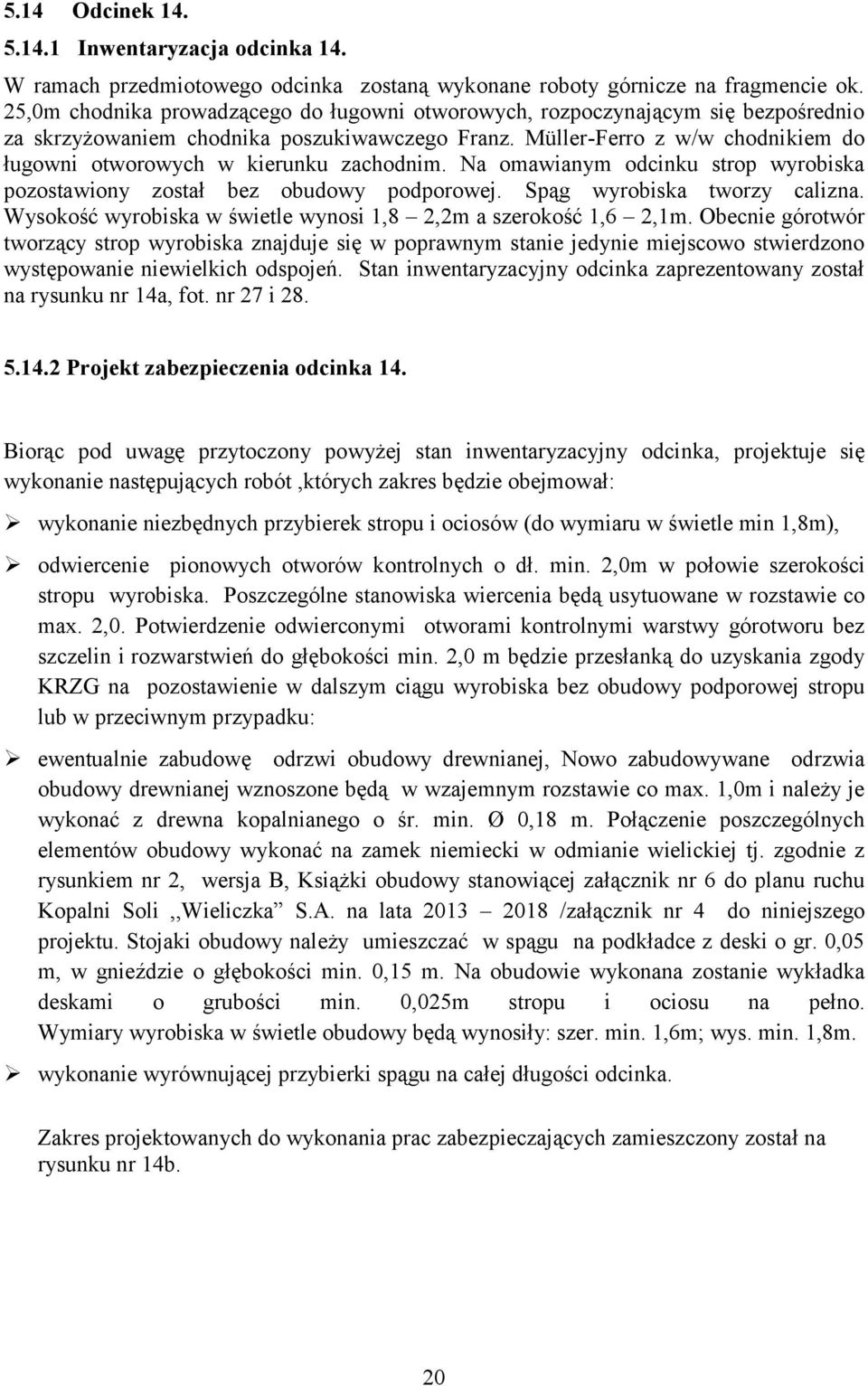

20 5.14 Odcinek Inwentaryzacja odcinka 14. W ramach przedmiotowego odcinka zostaną wykonane roboty górnicze na fragmencie ok. 25,0m chodnika prowadzącego do ługowni otworowych, rozpoczynającym się bezpośrednio za skrzyżowaniem chodnika poszukiwawczego Franz. Müller-Ferro z w/w chodnikiem do ługowni otworowych w kierunku zachodnim. Na omawianym odcinku strop wyrobiska pozostawiony został bez obudowy podporowej. Spąg wyrobiska tworzy calizna. Wysokość wyrobiska w świetle wynosi 1,8 2,2m a szerokość 1,6 2,1m. Obecnie górotwór tworzący strop wyrobiska znajduje się w poprawnym stanie jedynie miejscowo stwierdzono występowanie niewielkich odspojeń. Stan inwentaryzacyjny odcinka zaprezentowany został na rysunku nr 14a, fot. nr 27 i Projekt zabezpieczenia odcinka 14. Biorąc pod uwagę przytoczony powyżej stan inwentaryzacyjny odcinka, projektuje się wykonanie następujących robót,których zakres będzie obejmował: wykonanie niezbędnych przybierek stropu i ociosów (do wymiaru w świetle min 1,8m), odwiercenie pionowych otworów kontrolnych o dł. min. 2,0m w połowie szerokości stropu wyrobiska. Poszczególne stanowiska wiercenia będą usytuowane w rozstawie co max. 2,0. Potwierdzenie odwierconymi otworami kontrolnymi warstwy górotworu bez szczelin i rozwarstwień do głębokości min. 2,0 m będzie przesłanką do uzyskania zgody KRZG na pozostawienie w dalszym ciągu wyrobiska bez obudowy podporowej stropu lub w przeciwnym przypadku: ewentualnie zabudowę odrzwi obudowy drewnianej, Nowo zabudowywane odrzwia obudowy drewnianej wznoszone będą w wzajemnym rozstawie co max. 1,0m i należy je wykonać z drewna kopalnianego o śr. min. Ø 0,18 m. Połączenie poszczególnych elementów obudowy wykonać na zamek niemiecki w odmianie wielickiej tj. zgodnie z rysunkiem nr 2, wersja B, Książki obudowy stanowiącej załącznik nr 6 do planu ruchu Kopalni Soli,,Wieliczka S.A. na lata /załącznik nr 4 do niniejszego projektu. Stojaki obudowy należy umieszczać w spągu na podkładce z deski o gr. 0,05 m, w gnieździe o głębokości min. 0,15 m. Na obudowie wykonana zostanie wykładka deskami o grubości min. 0,025m stropu i ociosu na pełno. Wymiary wyrobiska w świetle obudowy będą wynosiły: szer. min. 1,6m; wys. min. 1,8m. wykonanie wyrównującej przybierki spągu na całej długości odcinka. Zakres projektowanych do wykonania prac zabezpieczających zamieszczony został na rysunku nr 14b. 20

21 6. Charakterystyka zagrożeń naturalnych i profilaktyka. Rozpoczęcie robót należy poprzedzić zgłoszeniem sztygarowi oddziału właściwego do spraw wentylacji. Roboty będą wykonywane w rejonie kopalni rozpoznanym robotami górniczymi, zaliczonym do I-go oraz III stopnia zagrożenia wodnego (odcinek nr 10) i I kategorii zagrożenia metanowego. Ponieważ roboty prowadzone będą w wyrobiskach już istniejących, nie przewiduje się w tym rejonie wdarcia się wody lub kurzawki. W miejscu prowadzonych robót istnieje niewielkie zagrożenie odpadania odspojonych okruchów skał stropowych i ociosowych. Stan górotworu w tym rejonie, przy prowadzeniu robót z zachowaniem zasad sztuki górniczej, nie spowoduje zaistnienia zagrożenia zawałowego. Profilaktyka metanowa polegać będzie na przewidzianych przepisami górniczymi kontrolach zawartości metanu w powietrzu i ich dokumentowaniu: W pobliżu przodka należy zawiesić tablicę kontroli zawartości metanu. Osoby dozoru ruchu górniczego obowiązane są do wykonania pomiarów zawartości metanu w miejscu prowadzenia robót górniczych oraz w innych miejscach spodziewanych nagromadzeń metanu każdorazowo w czasie kontroli rejonu. Przodowi zobowiązani są do kontroli zawartości metanu w przodku i 10-cio metrowym odcinku wyrobiska, w którym znajdują się stanowiska pracy przed rozpoczęciem pracy na każdej zmianie i w czasie pracy, co dwie godziny. Metaniarze zobowiązani są do kontroli zawartości metanu w przodku raz na dobę w dniach pracy. Pomiary należy wykonywać przy pomocy metanomierzy przenośnych, pod stropem wyrobiska tzn. nie niżej niż 10 cm od najwyższego miejsca niezabudowanego stropu, szczelnej obudowy lub okładziny obudowy. Wyniki pomiarów zawartości metanu wpisują: przodowi - na tablicy kontroli zawartości metanu, metaniarze - na tablicy kontroli metanu, w dzienniku metaniarza i książce metaniarza, osoby dozoru ruchu - na tablicy kontroli metanu, w notesach oraz w książce raportowej. Roboty górnicze na odcinku nr 10 chodnika poszukiwawczego Franz. Muller-Ferro przewidzianym do przebudowy w ramach niniejszego projektu wykonywane będą w rejonie kopalni, zaliczonym do I-szej kategorii zagrożenia metanowego i III-go stopnia zagrożenia wodnego. 21

22 Charakterystyka zagrożenia wodnego, ustalenia i wymogi w związku z prowadzeniem przedmiotowych robót górniczych w części zakładu zaliczonej do III stopnia zagrożenia wodnego. Roboty górnicze na dcinku nr 10 chodnika poszukiwawczego Franz. Muller-Ferro przewidzianym do przebudowy w ramach niniejszego projektu wykonywane będą w rejonie kopalni rozpoznanym robotami górniczymi, zaliczonym do I-szej kategorii zagrożenia metanowego i III-go stopnia zagrożenia wodnego. Wykonawca, po wejściu czołem przodka roboczego w III-ci stopień zagrożenia wodnego jest zobowiązany powiadomić o tym kopalnianą Służbę Geologiczną. W miejscu prowadzonych robót istnieje niewielkie zagrożenie odpadania odspojonych okruchów skał stropowych i ociosowych. Stan górotworu w tym rejonie, przy prowadzeniu robót z zachowaniem zasad sztuki górniczej, nie spowoduje zaistnienia zagrożenia zawałowego. Ponieważ roboty prowadzone będą w wyrobisku już istniejącym, nie przewiduje się w tym rejonie wdarcia się wody lub kurzawki. Niemniej jednak, w związku z prowadzeniem robót w rejonie kopalni zaliczonym do III go stopnia zagrożenia wodnego, należy prowadzić działania profilaktyczne zmierzające do minimalizowania tego zagrożenia przedstawione poniżej: Miejsce pracy zostanie oświetlone światłem stacjonarnym; W odległości max. do 25 m od czoła przodka zainstalowany zostanie telefonosygnalizator, który sukcesywnie będzie przenoszony wraz z postępem tego przodka; Z miejsca prowadzenia robót wyznacza się w związku z zagrożeniem wodnym następującą drogę ucieczkową: Z miejsca prowadzonych robót w chodniku poszukiwawczym Franz. Muller-Ferro w kierunku na południe poprz , następnie w kierunku zachodnim podł. A. Müller, do podł. Franz. Müller i tą podłużnią w kierunku zachodnim wyrobiskami poz. III: podł. Plener Dolny, podł. Hauer, chodnikiem Pistek do szybu Kinga na poz. III. Aktualny schemat drogi ucieczkowej w związku z zagrożeniem wodnym występującym w czasie robót w chodniku poszukiwawczym Franz. Muller-Ferro, znajduje się w rejonie cechowni, gdzie dokonywany jest podział pracy. Wyszczególniona powyżej droga ucieczkowa będzie oświetlona światłem elektrycznym stacjonarnym oraz będzie oznakowana odpowiednimi tabliczkami. Przejścia dla ludzi na drodze ucieczkowej należy utrzymywać w stanie zapewniającym bezpieczne i swobodne poruszanie się. Nadzorujące prowadzenie robót osoby dozoru ruchu minimum 1 raz w miesiącu przeszkolą zatrudnionych pracowników na temat zagrożenia wodnego ze szczególnym zwróceniem uwagi na sposób postępowania, alarmowania oraz znajomości dróg ucieczkowych i kierunek wycofywania się w przypadku wdarcia się wody; Prace związane z wykonaniem projektowanych robót poza kontrolami codziennymi przeprowadzanymi na zmianach przez osoby średniego dozoru ruchu, będą ponadto kontrolowane z ustaloną częstotliwością przez następujące osoby kierownictwa i wyższego dozoru ruchu: 22

23 K.D.R.G. min. 1 x 2 tygodnie; Służba Geologiczna Inwestora min. 1 x 2 tygodnie, nadsztygar górniczy min. 1 x 1 tydzień; W związku z prowadzeniem robót w wyrobisku istniejącym i w rejonie kopalni rozpoznanym robotami górniczymi przy równoczesnym bezpiecznym sposobie ich wykonywania nie zwiększającym istniejącego zagrożenia, rezygnuje się z zabudowy tamy wodnej w wyrobisku. Sztygar oddziałowy oddziału wykonującego roboty zgłosi za pisemnym potwierdzeniem termin rozpoczęcia robót wszystkim osobom kierownictwa i dozoru ruchu zobowiązanym do ich kontroli zgodnie z ustaleniami niniejszej dokumentacji. W przypadku wdarcia się do wyrobisk wody lub mieszaniny wody z luźnym materiałem skalnym, należy postępować zgodnie z procedurami umieszczonymi w,,planie akcji ratowniczej i w planie akcji wodnej. W przypadku wystąpienia zagrożenia wyznacza się następujące drogi ucieczkowe: z miejsca prowadzenia przebudowy chodnikiem poszukiwawczym Franz Müller-Ferro, w kierunku południowym poprz , następnie w kierunku zachodnim podł. A. Müller, do podł. Franz. Müller i tą podłużnią w kierunku zachodnim wyrobiskami poz. III: podł. Plener Dolny, podł. Hauer, chodnikiem Pistek do szybu Kinga na poz. III. z miejsca prowadzenia przebudowy chodnikiem poszukiwawczym Franz Müller-Ferro, w kierunku południowym poprz , następnie w kierunku zachodnim podł. A. Muller, do podł. Franz. Müller i pochylnią Franz. Müller na poz. IV do podł. Gdów i tą podłużnią w kierunku zachodnim, wyrobiskami poz. IV: podł. Grubentall, podł. Rittinger i do szybu Kinga na poz. IV. z miejsca prowadzenia przebudowy chodnikiem poszukiwawczym Franc Müller-Ferro, w kierunku południowym poprz , następnie w kierunku zachodnim podł. A. Müller, do podł. Franz. Müller i pochylnią Franz. Müller na poz. IV do podł. Gdów i tą podłużnią w kierunku zachodnim, wyrobiskami poz. IV: podł. Grubentall, podł. Rittinger i do szybu Daniłowicza na poz. IV. Impregnacja obudowy drewnianej należy prowadzić zgodnie z zarządzeniem KRZG z dnia r na podstawie Instrukcji impregnacji ogniochronnej drewnianych elementów obudowy i wystroju wyrobisk w K.S. Wieliczka S.A. do materiału trudno zapalnego, stanowiącej załącznik nr 7 do niniejszego projektu. Wykonanie powyższego sposobu zabezpieczenia należy dokumentować w Książce ewidencji nasączań prowadzonej przez dany oddział górniczy, którą przedstawiać do wglądu KDRG. 23

24 7. Wentylacja. Przodek przebudowy znajduje się w części kopalni zaliczonej do I kategorii zagrożenia metanowego. Przewietrzany będzie w opływowym prądzie powietrza wytworzonym w układzie szybów Kinga Wilson, sprowadzany jest # Kinga na poz. IV, p. Rittinger, p. Grubentall, p. Gdów, dalej ## Anna, p. Anna na poz. III w kierunku zachodnim p. Lednica do chodnika Franz. Müller-Ferro gdzie zabudowany jest wentylator lutniowy przewietrzający rejon robót na wschodnim odcinku (Etap nr 1) chodnika poszukiwawczego Franz. Muller-Ferro. Po przewietrzeniu przodka dalej chodnikiem poszukiwawczym Franz. Muller-Ferro w kierunku zachodnim, dalej 3-215/393 do poprz , dalej podł. Franz Müller II do # Wilson. 8. Transport materiałów i odstawa urobku. Materiały i narzędzia przeznaczone do prowadzenia robót opuszczane będą szybem Kingi na poz. III, skąd transportowany będzie ręcznie. Transport będzie się odbywał chodnikiem Pistek, podł. Hauer, podł. Plener Dolny, podł. Franciszek Muller II, podł. Antoni Muller, pop , do miejsca ich składowania na zapleczu przodka przebudowy. W związku z faktem, iż opisana powyżej droga transportowa stanowi drogę ucieczkową z wyrobisk trasy turystycznej należy dopilnować, aby na całej jej długości nie znajdowały się żadne materiały oraz inne przedmioty utrudniające przejście. Miejsca składowania materiałów, narzędzi i sprzętu zostaną wyznaczone przez osobę pełniącą nadzór nad robotami z ramienia Kopalni Soli Wieliczka S.A. Urobek pochodzący z przybierki i zalegający na spągu wybierany będzie ręcznie za pomocą łopat i ładowany do taczek i transportowany w rejon lokalnych poszerzeń znajdujących się w chodniku poszukiwawczym Franz. Müller-Ferro i tam lokowany. Prace związane z transportem materiałów i odstawą urobku wykonywane będą zgodnie z postanowieniami zawartymi w Instrukcji bezpiecznego wykonywania transportu ręcznego na powierzchni i w wyrobiskach podziemnych Kopalni Soli Wieliczka. 9. Rodzaj stosowanych urządzeń. Do realizacji przebudowy stosowany będzie następujący sprzęt górniczy: młotki pneumatyczne z podporą pneumatyczną (ewentualnie bez podpory), piły pneumatyczne, stojaki cierne typu SN 400ZM /Valent, ciągarki łańcuchowe, wiertarki pneumatyczne oraz proste narzędzia takie jak: obrywaczki, kilofy, łopaty, siekiery i piły ręczne, rusztowanie warszawskie. 10. Łączność. Łączność z przodkiem zapewniona będzie przez telefon o numerze... zabudowany w odległości nie przekraczającej 10 m od czoła przodka. W miarę postępu przebudowy, miejsce zabudowy telefonu będzie sukcesywnie przesuwane za przodkiem. 24

25 11. Warunki bezpiecznego wykonywania robót. Wszystkie roboty wykonywane będą zgodnie z przepisami górniczymi, obowiązującymi instrukcjami oraz zgodnie z niniejszą dokumentacją, przez brygady górników z odpowiednimi kwalifikacjami. Wszelkie zmiany w sposobie wykonywania robót określone będą odrębnym wpisem dokonanym przez uprawnione osoby dozoru ruchu w formie aneksu lub aktualizacji i dołączone zostaną do niniejszego projektu. Z ustalonym sposobem prowadzenia robót, potencjalnymi zagrożeniami oraz drogami ucieczkowymi i rodzajem wentylacji należy zapoznać zatrudnionych na tej przebudowie pracowników oraz nadzorujące tą przebudowę osoby dozoru ruchu. Znajomość tą przodowi oraz osoby dozoru ruchu winni potwierdzić własnoręcznym podpisem na liście załączonej do niniejszego opracowania. Wszelkie zmiany warunków technicznych i górniczo-geologicznych należy niezwłocznie zgłaszać KDRG lub jego zastępcy. Miejsce robót należy oświetlić światłem stacjonarnym. Przodek zostanie wyposażony w telefon o numerze... Dostęp do przodka należy wygrodzić. Na wygrodzeniu należy umieścić tablicę z napisem: Wstęp wzbroniony. Przejście tylko za zgodą przodowego. Wejście do wyrobisk nieczynnych winno być zakrzyżowane i zaopatrzone w tablicę Wstęp wzbroniony w sposób ustalony w warunkach odstępstwa. W czasie realizowania czynności w przodku pracownicy muszą posiadać opatrunek osobisty, oraz posiadać i stosować środki ochrony osobistej: Przy przybierce przy pomocy MP i wierceniu otworów: maski przeciwpyłowe, okulary ochronne, ochronniki słuchu i rękawice antywibracyjne. Przy rabowaniu i demontażach: okulary ochronne i rękawice robocze. W trakcie prowadzenia wszystkich rodzajów robót: należy stosować rękawice ochronne, oraz zintegrowaną z hełmem górniczym osłonę twarzy typu Select lub okulary ochronne.. 25
