TRIMBLE LOADRITE WAGI DO ŁADOWAREK KOŁOWYCH. Kamień

Transkrypt

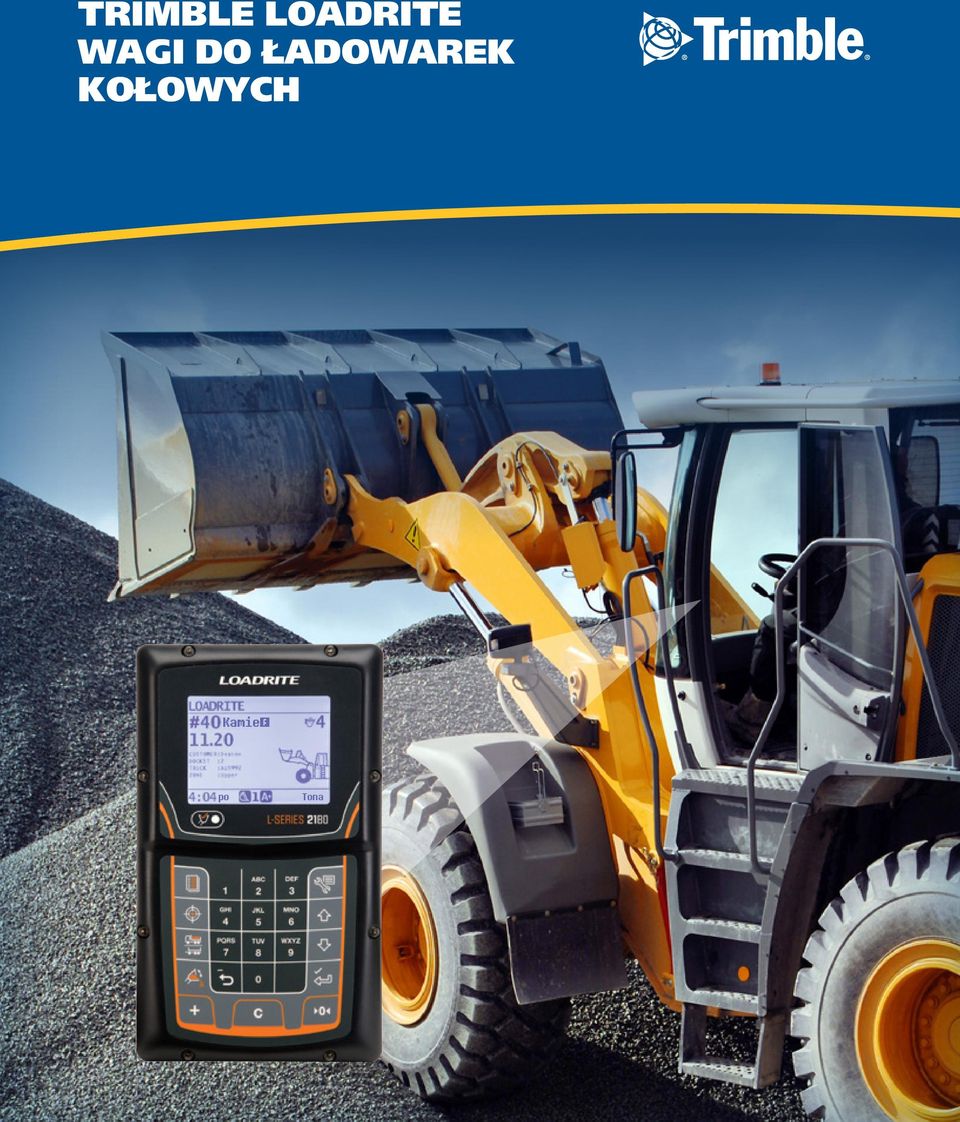

1 TRIMBLE LOADRITE WAGI DO ŁADOWAREK KOŁOWYCH Kamień po Tona

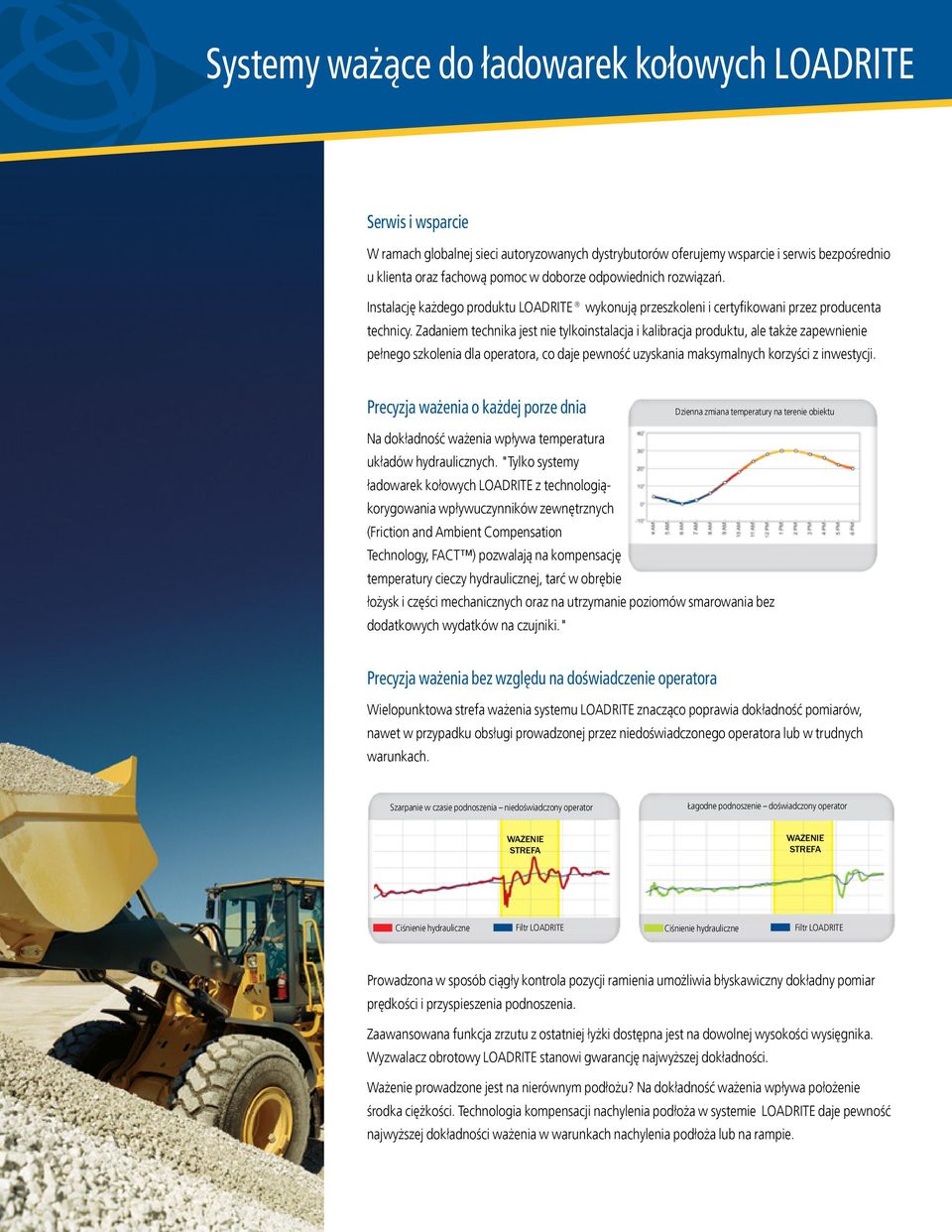

2 Systemy ważące do ładowarek kołowych LOADRITE Serwis i wsparcie W ramach globalnej sieci autoryzowanych dystrybutorów oferujemy wsparcie i serwis bezpośrednio u klienta oraz fachową pomoc w doborze odpowiednich rozwiązań. Instalację każdego produktu LOADRITE wykonują przeszkoleni i certyfikowani przez producenta technicy. Zadaniem technika jest nie tylkoinstalacja i kalibracja produktu, ale także zapewnienie pełnego szkolenia dla operatora, co daje pewność uzyskania maksymalnych korzyści z inwestycji. Precyzja ważenia o każdej porze dnia Dzienna zmiana temperatury na terenie obiektu Na dokładność ważenia wpływa temperatura układów hydraulicznych. "Tylko systemy ładowarek kołowych LOADRITE z technologiąkorygowania wpływuczynników zewnętrznych (Friction and Ambient Compensation Technology, FACT ) pozwalają na kompensację temperatury cieczy hydraulicznej, tarć w obrębie łożysk i części mechanicznych oraz na utrzymanie poziomów smarowania bez dodatkowych wydatków na czujniki." Precyzja ważenia bez względu na doświadczenie operatora Wielopunktowa strefa ważenia systemu LOADRITE znacząco poprawia dokładność pomiarów, nawet w przypadku obsługi prowadzonej przez niedoświadczonego operatora lub w trudnych warunkach. Szarpanie w czasie podnoszenia niedoświadczony operator Łagodne podnoszenie doświadczony operator WAŻENIE STREFA WAŻENIE STREFA Ciśnienie hydrauliczne Filtr LOADRITE Ciśnienie hydrauliczne Filtr LOADRITE Prowadzona w sposób ciągły kontrola pozycji ramienia umożliwia błyskawiczny dokładny pomiar prędkości i przyspieszenia podnoszenia. Zaawansowana funkcja zrzutu z ostatniej łyżki dostępna jest na dowolnej wysokości wysięgnika. Wyzwalacz obrotowy LOADRITE stanowi gwarancję najwyższej dokładności. Ważenie prowadzone jest na nierównym podłożu? Na dokładność ważenia wpływa położenie środka ciężkości. Technologia kompensacji nachylenia podłoża w systemie LOADRITE daje pewność najwyższej dokładności ważenia w warunkach nachylenia podłoża lub na rampie.

3 Linia wag do ładowarek kołowych LOADRITE Skała #4 Złom po Tona po Tona do L2180 Model L2180 powstał z myślą o zapewnieniu stale najwyższej dokładności i spójności pomiarów. Dokładność i powtarzalność pomiarów jest istotnym elementem procesu załadunku. Dzięki oprogramowaniu FACT obliczenia wykonywane przez system L2180 są w najwyższym stopniu precyzyjne niezależnie od pory dnia, typu maszyny, operatora i panującej temperatury. Urządzenia LOADRITE słyną z prostej obsługi i najwyższej niezawodności. Model L2180 zapewnia dodatkowo szeroki zakres zapisu i przetwarzania danych. L2150 Model L2150 to precyzyjna waga pokładowa zapewniająca wysoką dokładność i powtarzalność pomiarów oraz zapis podstawowych danych. Zastosowanie wielopunktowego wyzwalacza pomiaru, kompensacji przyspieszenia oraz podwójnego pomiaru ciśnienia w modelu L2150 umożliwia uzyskanie wysokiej dokładności niezależnie od prędkości podnoszenia łyżki i ruchu maszyny. System sam zadba o prawidłowy załadunek pojazdu już za pierwszym razem. Funkcje wprowadzania i rejestrowania danych w modelu L2150 pozwalają na monitorowanie wydajności pracy maszyny. Jeszcze szersze możliwości w tym zakresie oferuje model L2180. Force FORCE to prosty w obsłudze podstawowy system ważenia o najwyższej dokładności. System oferuje mniej funkcji niż inne rozwiązania LOADRITE, co sprawia że jest szybszy i prostszy w obsłudze. Podobnie jak modele L2180 i L2150 system FORCE oferuje opracowaną przez nas technologię ważenia wielopunktowego. Pozwala ona na ważenie bez konieczności przerywania pracy. System doskonale nadaje się do podstawowych zastosowań wymagających precyzyjnego załadunku bez zaawansowanych funkcji w zakresie raportowania. Serwis i części Gwarancja 3 lata części i 1 rok serwis Serwis i części Gwarancja 1 rok części i 1 rok serwis Serwis i części Gwarancja 1 rok części i 1 rok serwis

4 Światowy lider wśród producentów wag pokładowych LOADRITE wskazuje kierunek W ofercie LOADRITE znajduje się wiele systemów ważenia opracowanych z myślą o ładowarkach kołowych. Są wśród nich zarówno rozwiązania klasy podstawowej, jak i systemy oferujące zaawansowane funkcje. Każdy użytkownik znajdzie tu coś dla siebie niezależnie od tego, czy poszukuje prostego rozwiązania dla małej ładowarki, czy też systemu oferującego najwyższą dokładność i funkcje rejestracji danych dla ładowarek przemysłowych. Od lat LOADRITE jest wiodącym producentem wag do ładowarek kołowych. Oferta firmy obejmuje także wagi do koparek, przenośników taśmowych i samochodów komunalnych. Dowodem najwyższej dokładności systemów ważenia LOADRITE są świadectwa legalizacyjne przyznane w wielu krajach na całym świecie. Jakie korzyści dla klienta może mieć wprowadzenie systemów ważenia LOADRITE? Większa produktywność Uniknięcie konieczności powrotu samochodów na wagę i skrócenie czasów trwania cykli Większa sprzedaż bez konieczności wprowadzania dodatkowych maszyn i zatrudniania dodatkowego personelu Niezmiennie wysoka wydajność załadunku bez względu na doświadczenie operatora Większe zyski Możliwość wyeliminowania konieczności powtarzania prac dzięki załadunkom przeprowadzanym prawidłowo za pierwszym razem Możliwość uniknięcia kar za przekroczenie dopuszczalnego obciążenia dzięki dokładnym wskazaniom masy ładunku Mniejsze koszty transportu dzięki uniknięciu dodatkowych przejazdów wynikających z załadunków zbyt małej ilości materiału Redukcja kosztów Mniejsze zużycie paliwa ładowarek i samochodów oraz maksymalizacja wydajności wyrażonej w tonach na litr Maksymalizacja wykorzystania dostępnych maszyn poprzez identyfikację niewykorzystanych zasobów Większa wydajność ogólna sprzętu Usprawnienie procesów Rejestrowanie wykorzystania poszczególnych maszyn Śledzenie poziomu zapasu Monitorowanie obciążenia maszyn w ramach planowania konserwacji zapobiegawczej

5 Anatomia dokładności ważenia Przetworniki ciśnienia LOADRITE: Przetworniki ciśnienia łączone są z układem hydraulicznym ładowarki. Ich zadaniem jest odczyt poziomu ciśnienia hydraulicznego w siłownikach w czasie podnoszenia ładunku. 2. Wyzwalacze LOADRITE: Wyzwalacze to precyzyjne czujniki pracujące przez cały czas trwania cyklu podnoszenia. Ich zadaniem jest zapewnienie wiarygodnych i powtarzalnych wyników ważenia. 3. Komputer LOADRITE: Komputer LOADRITE to wytrzymałe urządzenie z zainstalowanym własnym oprogramowaniem. Stanowi ono interfejs umożliwiający obsługę systemu ważenia. 4. Moduł kompensacji nachylenia podłoża LOADRITE: Moduł ten odpowiada za zapewnienie kompensacji nachylenia podłoża, tak aby wskazania przyrządu w warunkach nachylenia terenu były możliwie najdokładniejsze (wyposażenie opcjonalne). 5. Drukarka LOADRITE: To wytrzymałe urządzenie umożliwia drukowanie paragonów zawierających dane produkcji dziennej lub tygodniowej oraz raporty wydajności (wyposażenie opcjonalne). 6. Moduł komunikacji LOADRITE: LOADRITE oferuje szereg rozwiązań wzakresie transmisji danych, zaprojektowanych z myślą o najróżniejszych potrzebach użytkowników. Rozwiązania te umożliwiają komunikację ładowarki z oprogramowaniem do zarządzania materiałami (Material Management System, MMS ) w bezpieczny sposób i bez użycia papieru (wyposażenie opcjonalne).

6 Liczba ładunków Raportowanie Nowatorskie zarządzanie produkcją Drukarka LOADRITE Drukarka LOADRITE to urządzenie kompatybilne ze wszystkimi systemami ważenia LOADRITE. Urządzenie podłączane jest bezpośrednio i zapewnia błyskawiczne, opatrzone godziną i datą wydruki wyników ważenia, w tym wyniki dla poszczególnych łyżek oraz wynik sumaryczny. Wydruki informacji dotyczących ładunku użytecznego umożliwiają pełną rejestrację procesu i pozwalają na śledzenie zapasu oraz wydajności KOPALNIA DOLOMITU S.A. ID: 23 4 lut :34 KLIENT Smith PARAGON 9 POJAZD KVN DODANIE (1) 2,4 tony Dodanie (2) 3,2 tony Dodanie (3) 2,8 tony SUMA 8,4 tony ******************** Nazwa firmy Data i godzina Nazwa klienta ID samochodu Nazwa produktu ID maszyny ID paragonu Masy ładunku Masa całkowita ładunku samochodu (lb, tona am., kg, t) Oprogramowanie do zarządzania materiałami LOADRITE (LOADRITE Material Management System) Oprogramowanie LOADRITE MMS wykorzystuje dane pochodzące z maszyn do tworzenia raportów w ramach dostosowanych do potrzeb klienta procesów zarządzania informacjami. Mazowieckie Kopalnie Kruszyw Dzienna wydajność załadunku na ładowarkę Okres raportu: Ostatnie 4 tygodnie (25/10/ /11/2010) Sprzęt: Ładowarka nr 612 Jednostki: tony Poniedziałek ,70 5 Zeszły tydzień W tym tygodniu Liczba ładunków Średn. Średn. Średn. Średn. KOPALNIA DOLOMITU S.A. Podsumowanie stanu obiektu Okres raportu: Dziś (15/11/2010) Obiekt Produkt Stan magazynu (t) Wydano (t) Połączenie precyzji wag pokładowych LOADRITE z szerokim wyborem technologii przesyłania danych oraz możliwościami prostych w obsłudze funkcji raportowania stanowi gwarancję błyskawicznego dostępu do wszelkich istotnych informacji. W zasięgu ręki użytkownika znajdują się intuicyjne raporty dotyczące wydajności, stanu zapasów oraz wykorzystania maszyn. Wtorek 14 25,98 5-0,00 - Środa 20 26,98 5-0,00 - Czwartek 19 27,16 5-0,00 - Piątek 22 26,47 5-0,00 - Sobota 11 24,57 4-0,00 - Suma 86 26, ,70 5 Rejon Wschód Niesort 128,08 74,16 Przesiew 845,60 231,26 Mazowieckie Kopalnie Kruszyw Kluczowe wskaźniki wydajności (KPI) Skała 417,26 252,90 Piasek 61, ,10 Inne 35,98 Obiekt: 242,46 [Wszystkie] Okres raportu: Poprzedni tydzień (8/11/ /11/2010) Suma 1488,00 964,88 Ładunki Powroty 32 Historia załadunku Całość Niesort 128,08 74,16 Przesiew 845,60 231,26 Inne 35,98 242,46 Liczba Masa załadunku (t) ,90 Liczba Masa zwrotów (t) 0 0,00 Ładunki Zeszły tydzień W tym tygodniu Wydano Skała 417,26 252,90 Średnia łyżek/ładunków Średnia szybkość załadunku Piasek 61, ,10 Minimum Średnia Maksimum Masa całkowita (t) 5 (t/godz.) 3898, ,90 Suma 1488,00 964,88 Czas załadunku 0:00:10 0:03:5 0:44:36 Masa ładunku (t) KOPALNIA DOLOMITU S.A. Godzinowa wydajność załadunku na ładowarkę Okres raportu: Dziś (15/11/2010) Sprzęt: Ładowarka nr 3694 Godzina Liczba ładunków Średni czas załadunku Średnia łyżek/ładunków Średnia masa ładunku Łączna masa ładunków :00 26,42 80,82 10: :00: ,93 269,32 11: :05: ,03 270,32 0 Niesort Przesiew Inne Skała Piasek 12:00 2 0:22: ,37 42,74 Produkt Historia załadunku 13:00 8 0:00: ,33 218, Suma 30 0:03: ,70 801, Masa ładunku listopada listopada listopada listopada listopada 2010

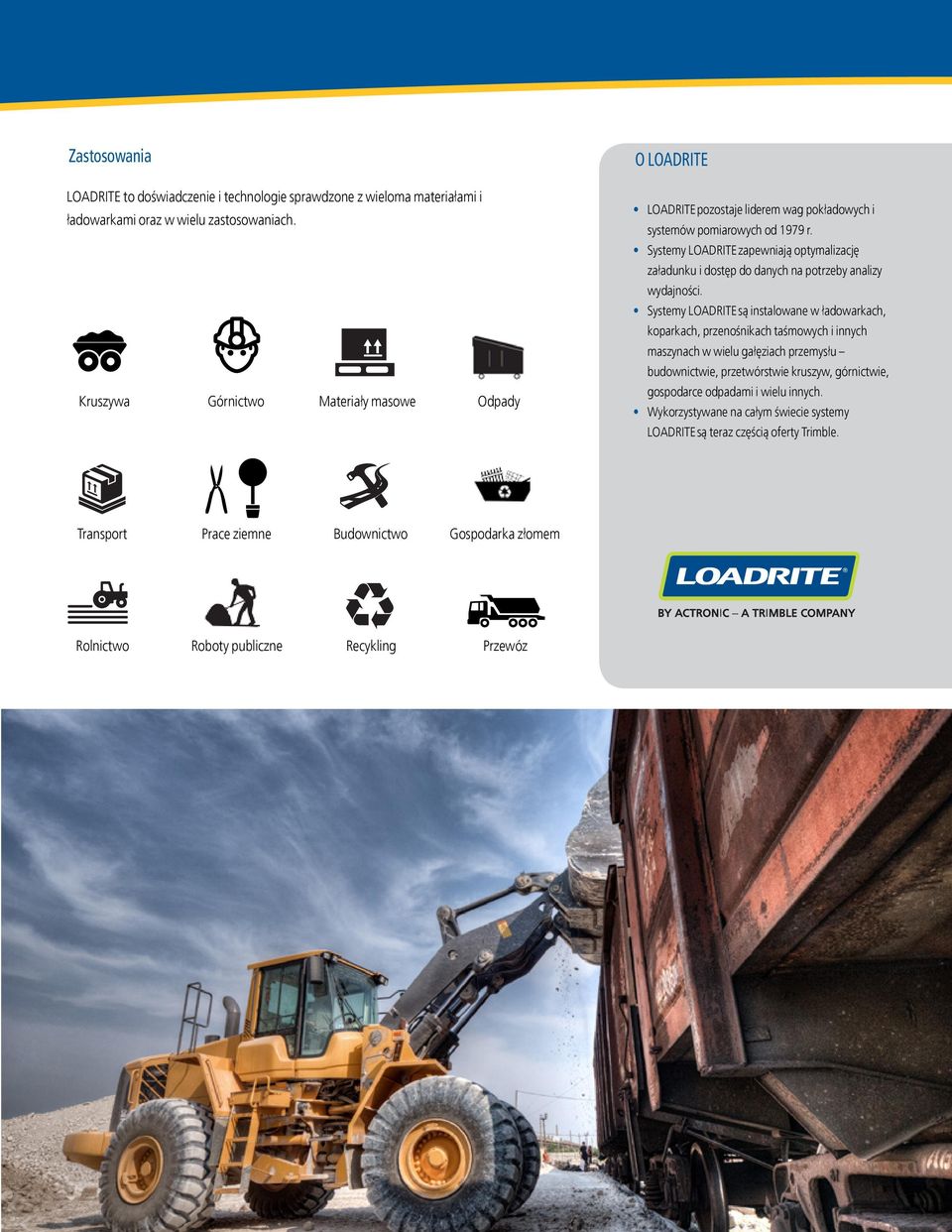

7 Forklift Excavator Excavator Undergorund Loader Forklift Rear Lift Garbage Truck Skid steer loader Undergoru Excavator Convey Grape harvester Skid steer loader Grape harvester Rear Lift Garbage Truck Zastosowania Grape harve Skid steer loader O LOADRITE LOADRITE to doświadczenie i technologie sprawdzone z wieloma materiałami i Applications ładowarkami oraz w wielu zastosowaniach. LOADRITE pozostaje liderem wag pokładowych i systemów pomiarowych od 1979 r. Systemy LOADRITE zapewniają optymalizację Applications załadunku i dostęp do danych na potrzeby analizy wydajności. Systemy LOADRITE są instalowane w ładowarkach, Warehousing Rail and Barge Load koparkach, przenośnikach taśmowych i innych maszynach w wielu gałęziach przemysłu budownictwie, przetwórstwie kruszyw, górnictwie, Warehousing Kruszywa Górnictwo Applications Recycling Rail and Barge Loading Recycling Demolition TransportWarehousingPrace ziemne Forestry Demolition Aggregates Recycling RolnictwoAgriculture Roboty publiczne Rubbish Skip Aggregates Demolition + Rail Public Works Aggregates Rubbish Skip Scrap Steel Rubbish Skip Materiały masowe Odpady Applications Budownictwo Gospodarka złomem Warehousing Landscaping/Fertiliser Recykling Recycling Przewóz Scrap Steel Demolition Manufacturing Aggregates Scrap Steel Road Man Rubbish Skip Scrap Steel gospodarce odpadami i wielu innych. Wykorzystywane na całym świecie systemy Landscaping/Fertiliser LOADRITE są teraz częścią oferty Trimble. Rail and Forestry Landscaping/Fertiliser Rail and Barge Loading F Agriculture Rail and Barge Manufacturing Forestry Landscaping/Fertiliser Ag + Rail Forestry Landscaping/Fe Road Man Agriculture Manufacturing Public Works Road Agricultu + Rail Manufacturing Road Man + Manufacturi Pub Public Works Scrap Road Steel Man Road Wo Man Public Other Stop Watch Flag Truck Driver Truck Oli $ Oil Barrel Gas Pump Handle Gas Pump Other

8 TRIMBLE: STANDARD TECHNOLOGII BUDOWLANEJ Trimble jest dostawcą narzędzi umożliwiających integrację planowania, projektowania, pozycjonowania, kontroli maszyn i informacji dotyczących zarządzania zasobami przez cały cykl inwestycji z myślą o podniesieniu wydajności i zysków. Zachęcamy do odwiedzenia strony dystrybutora, firmy SITECH. Znaleźć tam można informacje na temat wykorzystania technologii, która zapewnia istotne usprawnienia w procesie realizacji projektu, wzrost wydajności produkcji, poprawę dokładności oraz obniżenie kosztów utrzymania. SITECH POLAND Sp. z o.o. ul. Wadowicka 6, Kraków biuro@sitech-poland.pl SITECH DOSTAWCA ZAAWANSOWANYCH TECHNOLOGII BUDOWLANYCH AMERYKA PÓŁNOCNA Trimble Heavy Civil Division Westmoor Drive Westminster, Colorado USA (bezpłatnie w VS) Tel Faks EUROPA Trimble Germany GmbH Am Prime Parc Raunheim NIEMCY Tel Faks AFRYKA I BLISKI WSCHÓD Trimble Export Middle-East P.O. Box LOB / 1607 JAFZ View Dubaj ZEA Tel Faks AZJA POŁUDNIOWO- WSCHODNIA Trimble Navigation Singapore PTE Ltd. 80 Marine Parade Road, #22-06 Parkway Parade Singapur, SINGAPUR Tel Faks CHINY Trimble Beijing 20F, Central Tower China Overseas Plaza No.8 Yard, Guang Hua Dong Li Chaoyang District, Pekin, Chiny CHINY Tel Faks , Trimble Navigation Limited. Wszelkie prawa zastrzeżone. Trimble, symbol globusa oraz trójkąta i SITECH są zastrzeżonymi znakami towarowymi stanowiącymi własność Trimble Navigation Limited, zarejestrowanymi w Stanach Zjednoczonych oraz w innych krajach. LOADRITE, FACT, FORCE i MMS są zastrzeżonymi znakami towarowymi stanowiącymi własność Actronic Ltd., zarejestrowanymi w Stanach Zjednoczonych oraz w innych krajach. Wszystkie inne znaki towarowe i zastrzeżone znaki towarowe stanowią własność swoich właścicieli
