1 FIRMA PROJEKTOWO-BUDOWLANA inż.. Ireneusz Mróz Olszewo-Borki Grabowo, ul. Ks. J. Popiełuszki 32 ODNOWA I ROZWÓJ WSI WESOŁOWO EGZ NR 1 PROJEKT BUDOWLANY INWESTOR: Gmina Wielbark ADRES: ul. Grunwaldzka 2, Wielbark TEMAT OPRACOWANIA: ADRES: BUDOWLANA PROJEKT BUDOWLANY ODNOWY I ROZWOJU WSI WESOŁOWO Wesołowo, dz. nr 182/2, 182/3, gmina Wielbark woj. marmińsko-mazurskie ZESPÓŁ PROJEKTOWY: mgr inż architekt Aleksander Wietrow nr upr. 608/86/Os specjalność architektoniczna inż. Ireneusz Mróz nr upr. MAZ/0103/PWOK/08 specjalność konstrukcyjno-budowlana OSTROŁĘKA, styczeń 2010r. 1

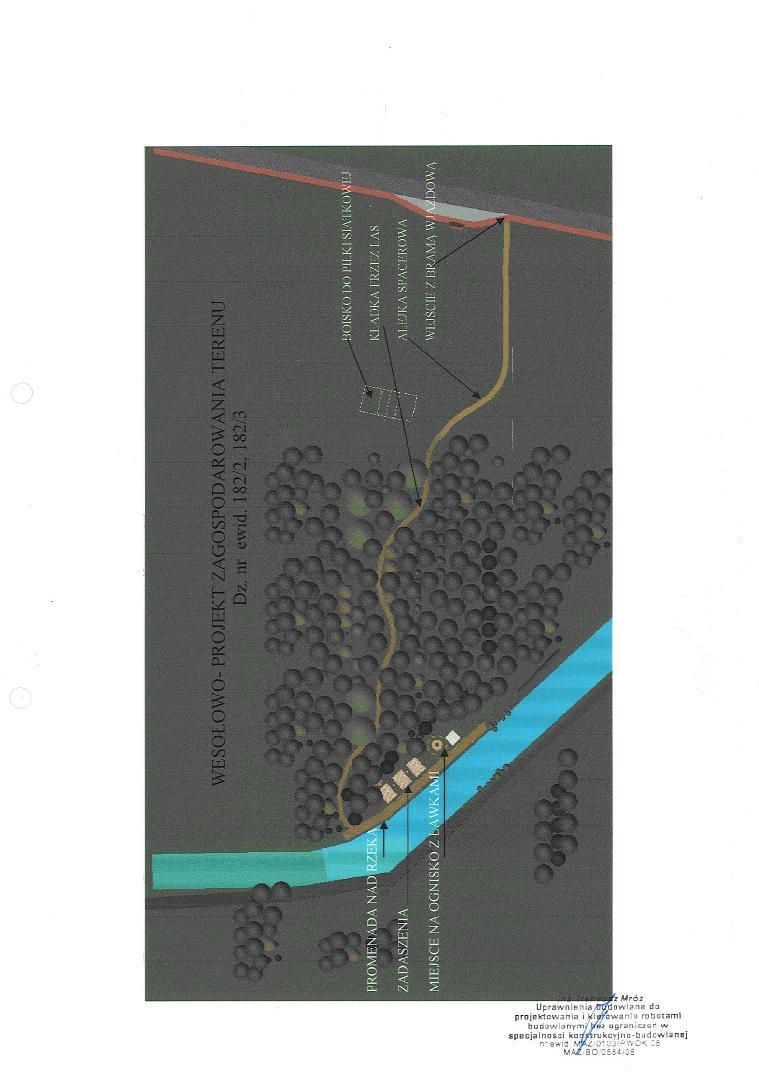

2 SPIS ZAWARTOŚCI OPRACOWANIA Lp Opis pozycji str. 1 Strona tytułowa Spis zawartości opracowania Oświadczenie projektanta Uprawnienia budowlane i zaświadczenie o przynależności do izby Opis techniczny do projektu Informacja dotycząca BIOZ Rys nr Część graficzna 1 Projekt zagospodarowania działki 184 1: Rys nr Wizualizacja 1 Projekt zagospodarowania działki nasadzenia drzew i krzewów Promenada nad rzeką - wejście od ulicy Promenada nad rzeką widok na boisko i początek kładki Elementy konstrukcyjne kładki widoczne osadzenie 4 lampy parkowej Pomost spacerowy nad rzeką elementy małej architektury, oświetlenie, lampy parkowe Promenada z pomostem nad rzeką, na pierwszym planie kamienny krąg ogniska, w głębi altany z siedziskami i stołami

3 Ostrołęka, styczeń 2010r OŚWIADCZENIE Na podstawie art.20 i art.35 ustawy z dnia 7 lipca 1994r. - Prawo Budowlane (tekst jednolity Dz. U. z 2003r nr 207, poz z poz. zmianami) oświadczam, że: projekt budowlany ODNOWA I ROZWÓJ WSI WESOŁOWO dz. nr 182/2, 182/3 został opracowany w sposób zgodny z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz z dnia 10 lipca 2003) oraz zgodnie z zasadami wiedzy technicznej i sztuką budowlaną. Projektant: mgr inż architekt Aleksander Wietrow nr upr. 608/86/Os specjalność architektoniczna inż. Ireneusz Mróz - upr. nr MAZ/0103/PWOK/08 specjalność konstrukcyjno-budowlana 3

4 4

5 5

6 6

7 7

8 8

9 OPIS TECHNICZNY do projektu budowlanego odnowy wsi Wesołowo gmina Wielbark Inwestor: Urząd Gminy Wielbark ul. Grunwaldzka 2, Wielbark Adres inwestycji: Wesołowo, dz. nr 182/2, 182/3 Podstawa opracowania: Umowa na wykonanie prac projektowych Wizja lokalna w terenie Uzgodnienia z Inwestorem Obowiązujące normy i przepisy. OPIS STANU ISTNIEJĄCEGO I OPIS KIERUNKÓW ROZWOJU Charakterystyka miejscowości oraz kierunki jej rozwoju Miejscowość Wesołowo jest małą wsią położoną w Gminie Wielbark, w powiecie szczycieńskim. Spośród wielu kierunków rozwoju wsi wyróżnić należy: - poprawa estetyki centrum wsi - zagospodarowanie przestrzeni publicznej na działce 182/2, 182/3 w zakresie wykonania boiska do siatkówki, nasadzenia krzewów z rekultywacja zielenie na części działki, ustawienia ławek, alejki, placu zabaw, alejki przez las do części nad brzegiem rzeki, zagospodarowanie brzegu, miejsca na ognisko, ławki, pomost, oświetlenie z funkcją automatycznego włączania i wyłączania w określonej porze. Warunki zabudowy i zagospodarowania przestrzennego - funkcja zabudowy i zagospodarowania terenu rekreacyjna, zagospodarowanie terenu i użytkowanie obiektu budowlanego dla potrzeb związanych z prowadzeniem działalnością rozrywkowo-wypoczynkową mieszkańców; - dostępność komunikacyjna istniejącym zjazdem z drogi publicznej; - nieczystości stałe gromadzone w pojemnikach i wywożone na wysypisko śmieci; Infrastruktura techniczna i komunikacja: - zasilanie w energię elektryczną z istniejącej sieci energetycznej; - gromadzenie odpadów stałych (śmieci) do szczelnych pojemników, wywóz śmieci na legalne wysypisko śmieci lub podpisać umowę z wyspecjalizowana firmą posiadającą koncesję, - odprowadzenie wód opadowych na teren inwestora, 9

10 Przedmiotem projektowania jest obszar terenu w miejscowości Wesołowo, gm. Wielbark, usytuowany na działkach nr 182/2 i 182/3, stanowiący w części łąkę, w części las liściasty, przylegający do drogi asfaltowej, przebiegającej przez wieś. Zakres projektowania obejmuje zagospodarowanie przestrzeni publicznej w obrębie tych działek. Przewidziane jest wytyczenie i wyznaczenie boiska do piłki siatkowej, wyposażenie go w słupki i siatkę, ogrodzenie terenu wraz z bramą wjazdową i furtką. Od furtki do obiektów projektowanych w niniejszym opracowaniu biegł będzie trakt komunikacyjny, najpierw jako żwirowa alejka o szerokości około 2,0m, wzdłuż lewej granicy, potem po ok m skręcająca do środka działki, dalej jako nadziemna, drewniana kładka, prowadzona serpentyną między drzewami lasu, aż do półotwartej przestrzeni nadbrzeżnej łąki, gdzie przewidziany jest pomost widokowy wzdłuż rzeki wraz z zagospodarowaniem terenu pod rekreację rodzinną, oraz miejscem na ognisko. Wymieniona uprzednio kładka wykonana będzie z kantówek drewnianych (drewno liściaste- olcha, buk lub tp.). Spoczywać będzie na dębowych palach, wbitych pionowo w grunt. Całość konstrukcji zabezpieczona będzie przeciwwilgociowo. Kładkę należy sytuować w taki sposób aby omijać istniejące drzewa. Przed montażem kładki należy dokonać niewielkiej, kosmetycznej przecinki, usuwając tylko krzewy i chaszcze, w ostateczności drzewa uschnięte i chore. Bezpośrednio nad rzeką przewidziane jest postawienie 3 elementów małej architektury w postaci lekkich altan z ławkami i stołami plenerowymi ( z drewna). Miejsce pod ognisko będzie miało formę niecki kamiennej o średnicy m. Dookoła kręgu przewidziane jest postawienie 6 ławek drewnianych na podstawie betonowej. Po obu stronach działek, do linii lasu, przewidziane jest ogrodzenie z siatki wys. 120 cm i słupków metalowych wbetonowanych w grunt. Od strony drogi proponowane jest ogrodzenie identyczne, ale z metalową bramą wjazdową, z możliwością zamykania na zamek lub kłódkę, oraz również metalową furtką, (zamknięcie nie jest wymagane). W celu uzyskania optymalnych warunków do rozgrywek, niezbędna jest rekultywacja 10

11 terenu, nawiezienie nowej warstwy gleby oraz zasianie mieszanek specjalnych gatunków traw. UWAGI KOŃCOWE Prace budowlane prowadzić pod nadzorem osób posiadających odpowiednie uprawnienia. Jakiekolwiek odstępstwa lub od projektu lub zmiany materiałów i technologii oraz wynikłe w trakcie realizacji wątpliwości należy rozstrzygać w ramach nadzoru autorskiego Wykonawstwo robót musi być zgodne z obowiązującymi przepisami prawa budowlanego, przepisów BHP, przy czym należy stosować się do wszystkich reguł sztuki budowlanej a całość realizacji musu odpowiadać najnowszemu poziomowi techniki budowlanej. Podane do stosowania wyroby mogą być zastąpione produktami równowartościowymi pod warunkiem dostarczenia ich wzorów i dopuszczenia przez projektanta. Wykonawca zobowiązany jest dostarczyć niezbędne atesty i dopuszczenia do stosowania materiałów użytych do budowy przed ich wbudowaniem. Projektant: mgr inż architekt Aleksander Wietrow nr upr. 608/86/Os specjalność architektoniczna inż. Ireneusz Mróz - upr. nr MAZ/0103/PWOK/08 specjalność konstrukcyjno-budowlana 11

12 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Temat opracowania: ODNOWA I ROZWÓJ WSI WESOŁOWO Adres budowy: Wesołowo dz. nr 182/2, 182/3, gmina Wielbark Inwestor: Gmina Wielbark ul. Grunwaldzka 2, Wielbark Projektant: Zespół projektowy: mgr inż architekt Aleksander Wietrow nr upr. 608/86/Os specjalność architektoniczna inż. Ireneusz Mróz - upr. nr MAZ/0103/PWOK/08 specjalność konstrukcyjno-budowlana styczeń 2010 r. 12

13 CZĘŚĆ OPISOWA 1.0. Część opisowa 1.1. Dane ogólne Inwestor: Gmina Wielbark ul. Grunwaldzka 2, Wielbark Adres inwestycji: Wesołowo, gmina Wielbark dz. nr. geod. 182/2, 182/3 Data opracowania: grudzień 2008 r Przedmiot opracowania: Opracowanie dokumentacji projektowej modernizacji świetlicy wiejskiej w Wesołowie wraz z otoczeniem Podstawa opracowania: Podkład geodezyjny 1 : 500; Obowiązujące normy PN i BN oraz przepisy budowlane; Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dnia 10 lipca 2003 r.) 1.4. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Kolejność wykonywania robót związanych z modernizacją: a) roboty przygotowawcze: skompletowanie materiałów, narzędzi, sprzętu i urządzeń, b) prace ciesielskie przy wykonywaniu kładki 13

14 1.5. Wykaz istniejących obiektów budowlanych. Na działce, w granicach opracowania brak obiektów budowlanych Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi; - nie dotyczy 1.7. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia; a) wykonywanie wykopów b) roboty murarskie, betonowe i tynkarskie, przy których wykonywaniu występuje ryzyko upadku z wysokości do 5,0 m. nie dotyczy c) rozbiórki obiektów budowlanych o wysokości powyżej 8 m nie dotyczy d) roboty wykonywane na terenie czynnych zakładów przemysłowych nie dotyczy e) montaż, demontaż i konserwacja rusztowań przy budynkach wysokich i wysokościowych nie dotyczy f) roboty wykonywane przy użyciu dźwigów lub śmigłowców nie dotyczy g) prowadzenie robót na obiektach mostowych metodą nasuwania konstrukcji na podpory nie dotyczy h) montaż elementów konstrukcyjnych obiektów mostowych nie dotyczy i) betonowanie wysokich elementów konstrukcyjnych mostów, takich jak przyczółki, filary i pylony nie dotyczy j) fundamentowanie podpór mostowych i innych obiektów budowlanych na palach k) roboty wykonywane pod lub w pobliżu przewodów linii elektroenergetycznych, w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż: - 3,0 m - dla linii o napięciu znamionowym nieprzekraczającym 1 kv, - nie dotyczy 14

15 - 5,0 m - dla linii o napięciu znamionowym powyżej 1 kv, lecz nieprzekraczającym 15 kv, - nie dotyczy - 10,0 m - dla linii o napięciu znamionowym powyżej 15 kv, lecz nieprzekraczającym 30 kv, - nie dotyczy - 15,0 m - dla linii o napięciu znamionowym powyżej 30 kv, lecz nieprzekraczającym 110 kv, - nie dotyczy l) roboty budowlane prowadzone w portach i przystaniach podczas ruchu statków nie dotyczy m) roboty prowadzone przy budowlach piętrzących wodę, przy wysokości piętrzenia powyżej 1 m nie dotyczy n) roboty wykonywane w pobliżu linii kolejowych nie dotyczy Roboty budowlane, przy prowadzeniu których występują działania substancji chemicznych lub czynników biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi: a) roboty prowadzone w temperaturze poniżej -10 C, - nie dotyczy b) roboty polegające na usuwaniu i naprawie wyrobów budowlanych zawierających azbest- nie dotyczy Roboty budowlane stwarzające zagrożenie promieniowaniem jonizującym nie dotyczy Roboty budowlane prowadzone w pobliżu linii wysokiego napięcia lub czynnych linii komunikacyjnych nie dotyczy a) roboty wykonywane w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż 15,0 m - dla linii o napięciu znamionowym 110 kv nie dotyczy Roboty budowlane stwarzające ryzyko utonięcia pracowników nie dotyczy Roboty budowlane prowadzone w studniach, pod ziemią i w tunelach nie dotyczy Roboty budowlane wykonywane przez kierujących pojazdami zasilanymi z linii napowietrznych - roboty przy budowie, remoncie i rozbiórce torowisk nie dotyczy 15

16 Roboty budowlane wykonywane w kesonach, z atmosferą wytwarzaną ze sprężonego powietrza - roboty przy budowie i remoncie nabrzeży portowych i przepraw mostowych nie dotyczy Roboty budowlane wymagające użycia materiałów wybuchowych nie dotyczy Robót budowlanych prowadzonych przy montażu i demontażu ciężkich elementów prefabrykowanych - roboty, których masa przekracza 1,0 t. nie dotyczy Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych wg zasad BHP Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Na czas trwania budowy należy umieścić tablice informacyjne o istniejącym zagrożeniu przy wykonywanych robotach ziemnych oraz pracach na wysokości. Na placu budowy należy utrzymywać porządek i przestrzegać zasad BHP. Projektant: mgr inż architekt Aleksander Wietrow nr upr. 608/86/Os specjalność architektoniczna inż. Ireneusz Mróz - upr. nr MAZ/0103/PWOK/08 specjalność konstrukcyjno-budowlana 16
