KERAPORT STUDNIE KAMIONKOWE. ODPORNE NA KOROZJĘ I SZCZELNE.

Transkrypt

1 KERAPORT STUDNIE KAMIONKOWE. ODPORNE NA KOROZJĘ I SZCZELNE.

2 2 Widok z góry studni Kera Port DN 1000 STEINZEUG-KERAMO ZAKŁADY PRODUKCYJNE: Niemcy: Frechen i Bad Schmiedeberg Belgia: Hasselt Holandia: Belfeld ŁĄCZNA LICZBA PRACOWNIKÓW: 530 PRODUKTY: Rury i kształtki kamionkowe, studzienki i osprzęt RYNKI: Europa Bliski i Daleki Wschód Kraje zamorskie

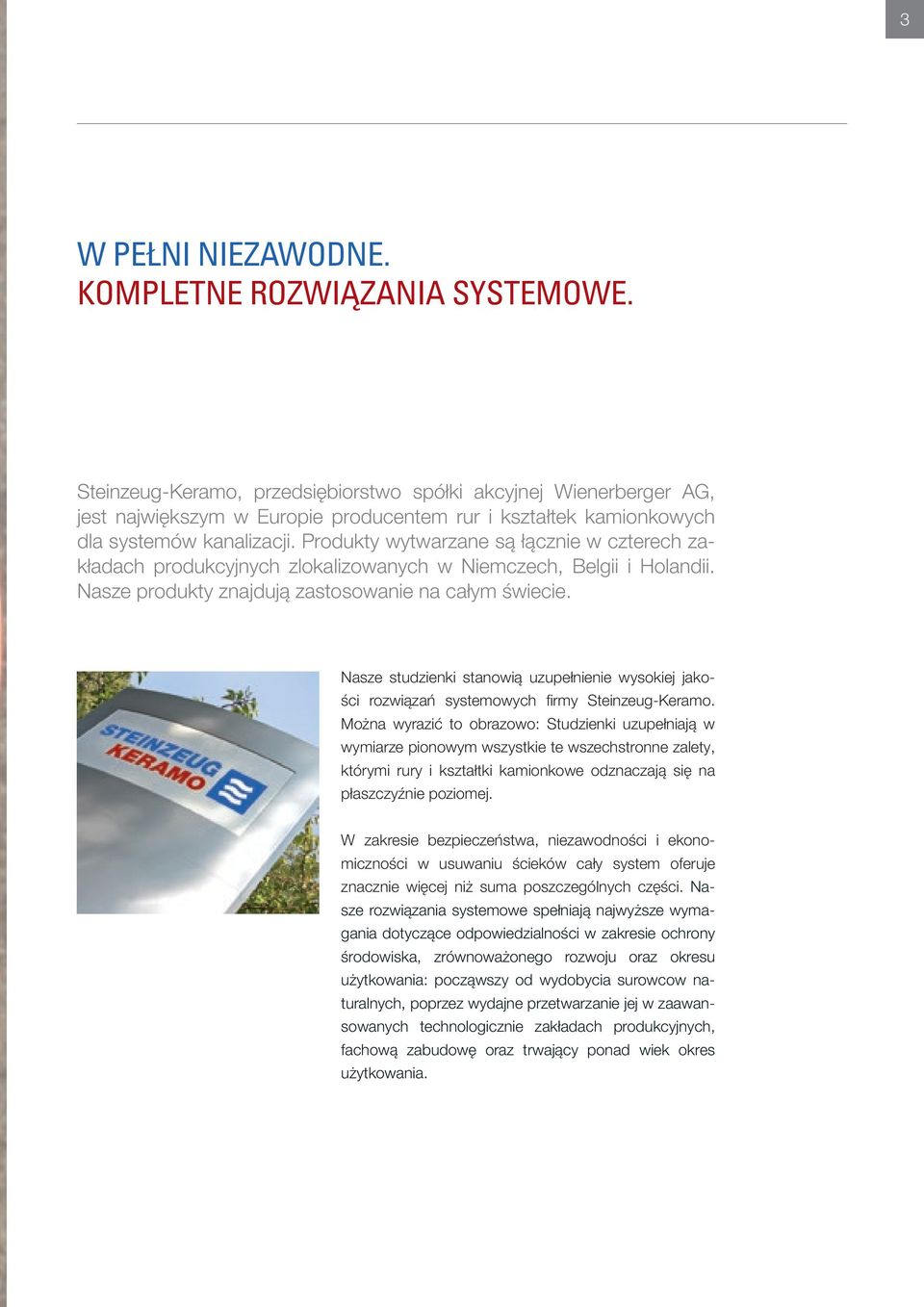

3 3 W PEŁNI NIEZAWODNE. KOMPLETNE ROZWIĄZANIA SYSTEMOWE. Steinzeug-Keramo, przedsiębiorstwo spółki akcyjnej Wienerberger AG, jest największym w Europie producentem rur i kształtek kamionkowych dla systemów kanalizacji. Produkty wytwarzane są łącznie w czterech zakładach produkcyjnych zlokalizowanych w Niemczech, Belgii i Holandii. Nasze produkty znajdują zastosowanie na całym świecie. Nasze studzienki stanowią uzupełnienie wysokiej jakości rozwiązań systemowych firmy Steinzeug-Keramo. Można wyrazić to obrazowo: Studzienki uzupełniają w wymiarze pionowym wszystkie te wszechstronne zalety, którymi rury i kształtki kamionkowe odznaczają się na płaszczyźnie poziomej. W zakresie bezpieczeństwa, niezawodności i ekonomiczności w usuwaniu ścieków cały system oferuje znacznie więcej niż suma poszczególnych części. Nasze rozwiązania systemowe spełniają najwyższe wymagania dotyczące odpowiedzialności w zakresie ochrony środowiska, zrównoważonego rozwoju oraz okresu użytkowania: począwszy od wydobycia surowcow naturalnych, poprzez wydajne przetwarzanie jej w zaawansowanych technologicznie zakładach produkcyjnych, fachową zabudowę oraz trwający ponad wiek okres użytkowania.

4 4 KERAPORT Wymagania ODPORNE NA KOROZJĘ I SZCZELNE. DOSTOSOWANE DO NAJWYŻSZYCH WYMAGAŃ. Wobec studzienek, podobnie jak każdego innego elementu w całym systemie kanalizacji sanitarnej, wymagania nieustannie rosną. Ścieki mają dziś wyraźnie bardziej agresywny charakter niż jeszcze kilka lat temu. Przyczyny takiego stanu rzeczy są wielorakie. Istotnym aspektem jest na przykład fakt, że ludzie korzystają dziś w większym stopniu z ciepłej wody niż miało to miejsce kiedyś, co prowadzi do odmiennych reakcji chemicznych zachodzących w systemach kanalizacji. Ponadto ścieki trzeba często transportować na duże odległości. Niezawodne systemy kanalizacji sanitarnej wymagają zatem nieustannej maksymalnej odporności na korozję i szczelność. Z tego względu studzienki kanalizacyjne coraz częściej zajmują centralną pozycję w decyzjach podejmowanych zarówno przez publicznych, jak i prywatnych zleceniodawców. Wielopokoleniowa perspektywa Aby oczyszczalnie ścieków mogły pracować wydajnie, bezwzględnie należy unikać przedostawania się do kanalizacji wody poprzez nieszczelne studzienki kanalizacyjne. Ten właśnie profil wymagań firma Steinzeug- Keramo spełnia w idealny sposób za pomocą programu do projektowania studzienek KeraPort. Dobrze znana korozja betonu, której często należy się obawiać, jest możliwa do wyeliminowania w niezawodny sposób: Jak żaden inny materiał, kamionka jest wyjątkowo odporna na korozję i zapewnia szczelność podczas transportu ścieków. Każda studzienka kamionkowa wykonywana jest według indywidualnych wytycznych. W ten sposób doskonale uzupełnia ona zakładaną przez firmę koncepcję wielopokoleniowości systemów rur i kształtek kamionkowych, których to żywotność wynosi nawet ponad sto lat.

5 5 Przyłącze Hak transportowy Studzienka z pokrywą Studzienka ze zwężką Studzienka bez pokrywy a b c d 1 2 a b c d a Pokrywa studzienki b Pierścienie wyrównawcze c Ochrona przed korozją d Zwężka (beton) 1 Taśma do uszczelniania połączeń (bitum) 2 Studzienka kamionkowa 3 Kineta (PU) 4 Beton 5 Powłoka ochronna (opcjonalnie) 6 Wysokość studzienki a Pokrywa studzienki b Pierścienie wyrównawcze c Ochrona przed korozją d Zwężka (beton) 1 Taśma do uszczelniania połączeń (bitum) 2 Studzienka kamionkowa 3 Kineta (PU) 4 Beton 5 Powłoka ochronna (opcjonalnie) 6 Wysokość studzienki 1 Taśma do uszczelniania połączeń (bitum) 2 Studzienka kamionkowa 3 Kineta (PU) 4 Beton 5 Powłoka ochronna (opcjonalnie) 6 Wysokość studzienki

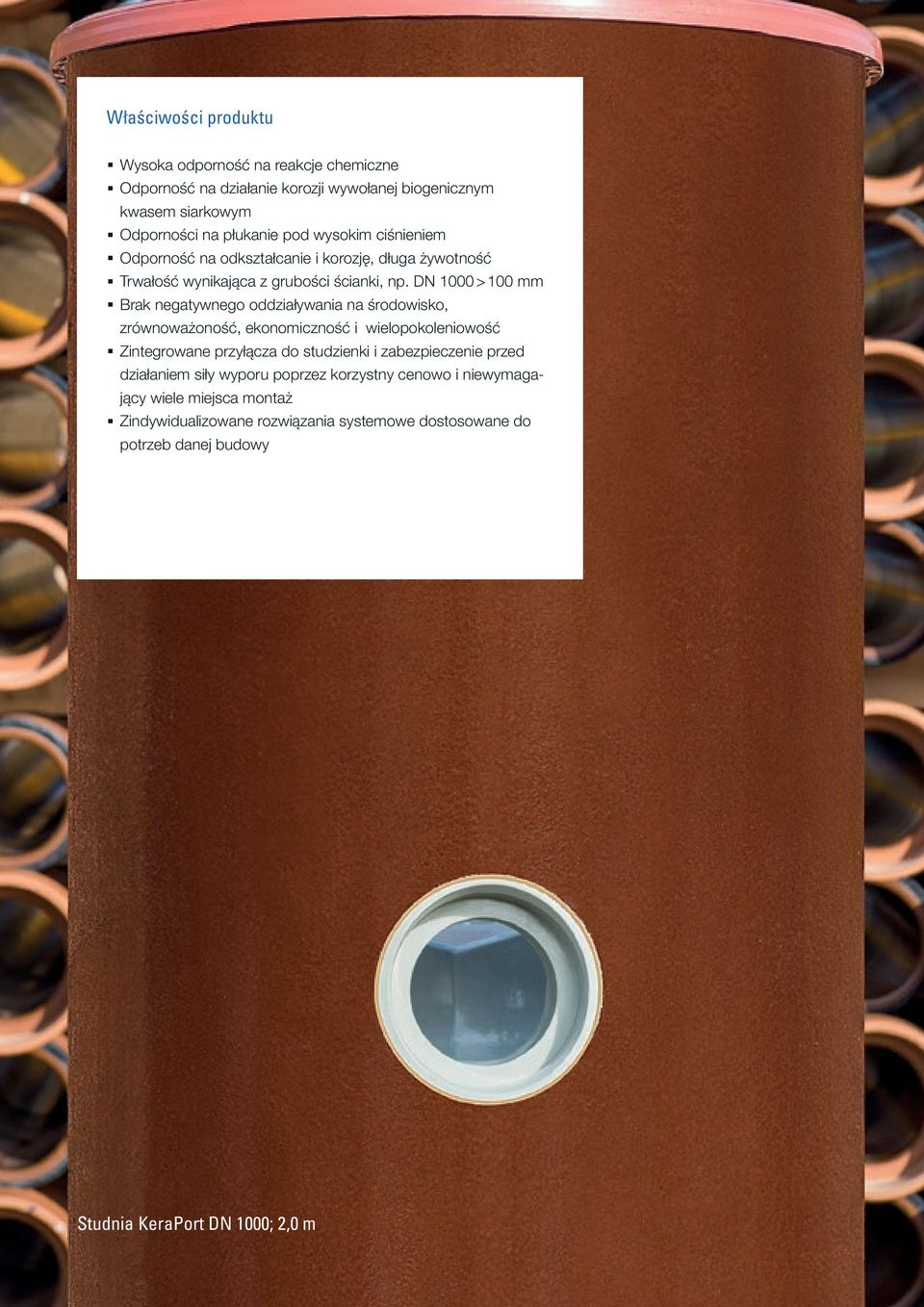

6 6 KERAPORT Konstruktion Właściwości produktu Wysoka odporność na reakcje chemiczne.. Odporność na działanie korozji wywołanej biogenicznym kwasem siarkowym Odporności na płukanie pod wysokim ciśnieniem Odporność na odkształcanie i korozję, długa żywotność Trwałość wynikająca z grubości ścianki, np. DN 1000 > 100 mm Brak negatywnego oddziaływania na środowisko, zrównoważoność, ekonomiczność i wielopokoleniowość Zintegrowane przyłącza do studzienki i zabezpieczenie przed działaniem siły wyporu poprzez korzystny cenowo i niewymagający wiele miejsca montaż Zindywidualizowane rozwiązania systemowe dostosowane do potrzeb danej budowy Studnia KeraPort DN 1000; 2,0 m

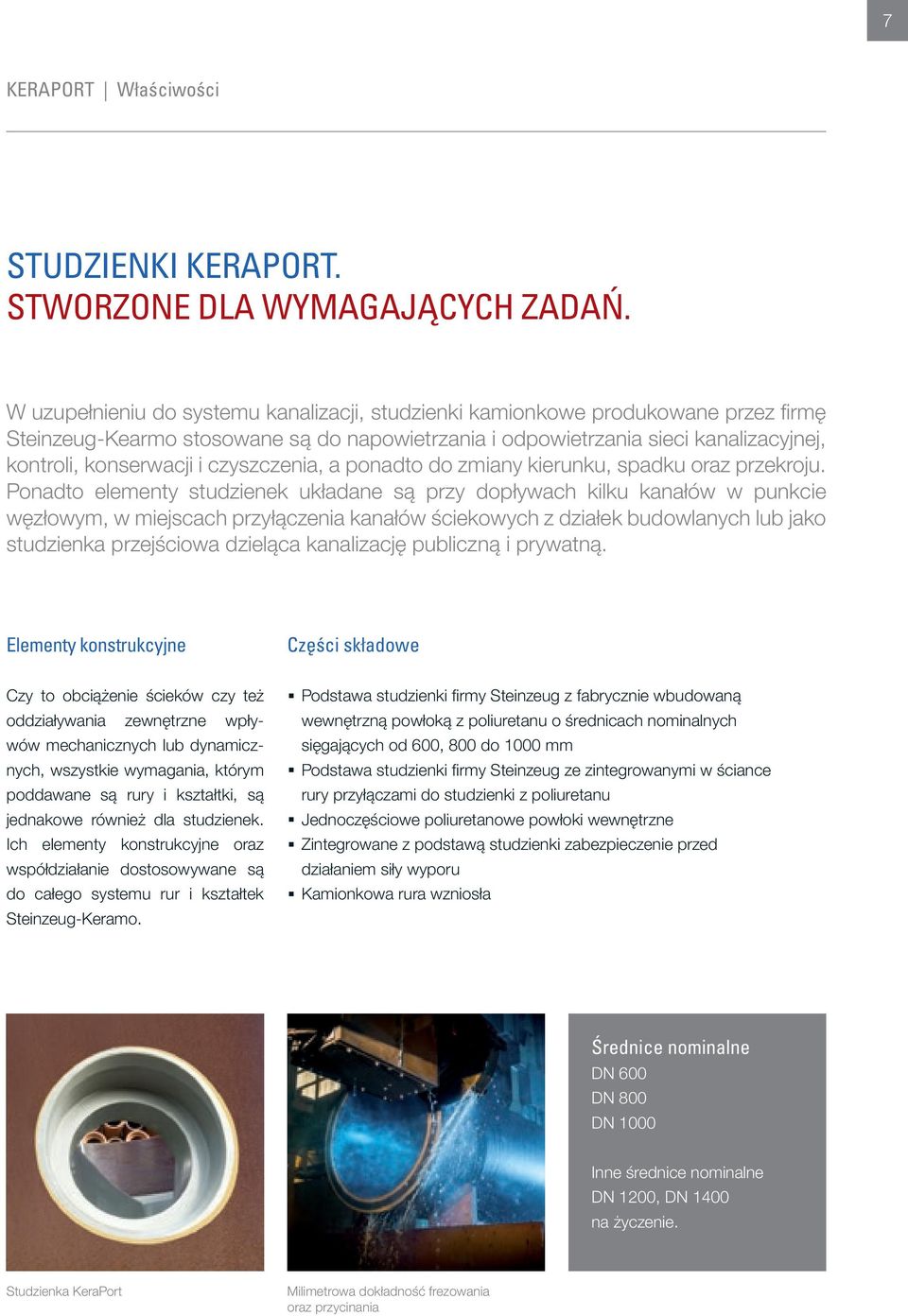

7 7 KERAPORT Właściwości STUDZIENKI KERAPORT. STWORZONE DLA WYMAGAJĄCYCH ZADAŃ. W uzupełnieniu do systemu kanalizacji, studzienki kamionkowe produkowane przez firmę Steinzeug-Kearmo stosowane są do napowietrzania i odpowietrzania sieci kanalizacyjnej, kontroli, konserwacji i czyszczenia, a ponadto do zmiany kierunku, spadku oraz przekroju. Ponadto elementy studzienek układane są przy dopływach kilku kanałów w punkcie węzłowym, w miejscach przyłączenia kanałów ściekowych z działek budowlanych lub jako studzienka przejściowa dzieląca kanalizację publiczną i prywatną. Elementy konstrukcyjne Czy to obciążenie ścieków czy też oddziaływania zewnętrzne wpływów mechanicznych lub dynamicznych, wszystkie wymagania, którym poddawane są rury i kształtki, są jednakowe również dla studzienek. Ich elementy konstrukcyjne oraz współdziałanie dostosowywane są do całego systemu rur i kształtek Steinzeug-Keramo. Części składowe Podstawa studzienki firmy Steinzeug z fabrycznie wbudowaną wewnętrzną powłoką z poliuretanu o średnicach nominalnych sięgających od 600, 800 do 1000 mm Podstawa studzienki firmy Steinzeug ze zintegrowanymi w ściance rury przyłączami do studzienki z poliuretanu Jednoczęściowe poliuretanowe powłoki wewnętrzne Zintegrowane z podstawą studzienki zabezpieczenie przed działaniem siły wyporu Kamionkowa rura wzniosła Średnice nominalne DN 600 DN 800 DN 1000 Inne średnice nominalne DN 1200, DN 1400 na życzenie. Studzienka KeraPort Milimetrowa dokładność frezowania oraz przycinania

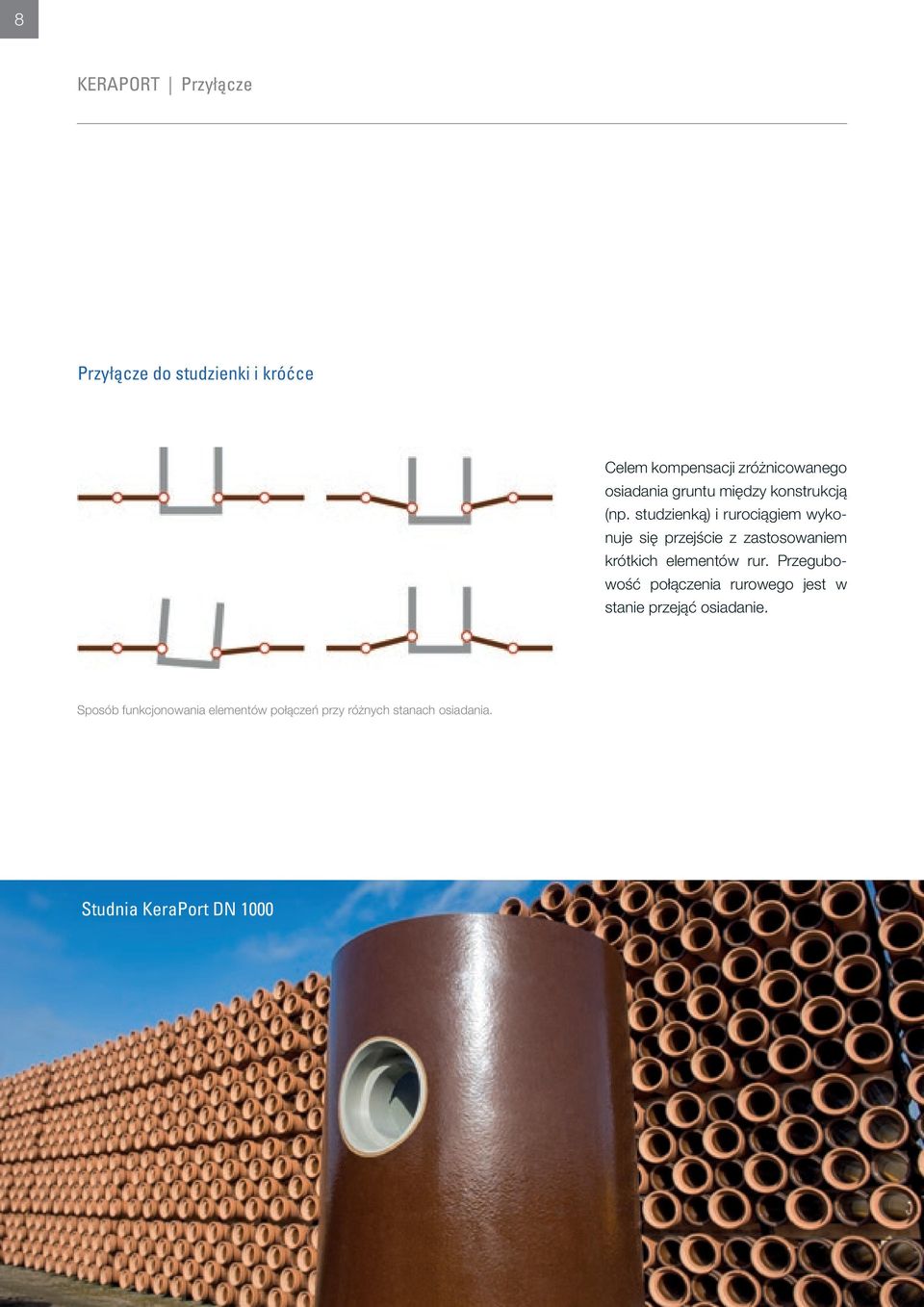

8 8 KERAPORT Przyłącze Przyłącze do studzienki i króćce Celem kompensacji zróżnicowanego osiadania gruntu między konstrukcją (np. studzienką) i rurociągiem wykonuje się przejście z zastosowaniem krótkich elementów rur. Przegubowość połączenia rurowego jest w stanie przejąć osiadanie. Sposób funkcjonowania elementów połączeń przy różnych stanach osiadania. Studnia KeraPort DN 1000

9 9 KERAPORT Usługi USŁUGI BEZPOŚREDNIO I ONLINE. Jesteśmy do dyspozycji dla naszych klientów i partnerów, angażujemy się w opiekę nad nimi, towarzyszymy im podczas wszystkich podejmowanych działań i wspieramy w przypadku jakichkolwiek pytań w zakresie budowy kanałów. Ten obszerny zakres usług dostarczany jest przez naszych kompetentnych pracowników na całym świecie. Regionalni przedstawiciele Indywidualne doradztwo na budowie System informacyjny online dostępny 24h na dobę Celem doboru elementów studzienek, prosimy o wypełnienie formularza. INFOPOOL KALKULATOR STUDZIENEK MANSZET HYDRAULIKI STATYKI MATERIAŁY INFORMACYJNE DOKUMENTACJA TECHNICZNA PROJEKTOWANIE WYKONAWSTWO SZKOLENIA / SEMINARIA WZORCOWE PRZEDMIARY ROBÓT (MLV) Zapraszamy do odwiedzenia naszej strony internetowej i zapoznania się z świadczonymi przez nas usługami:

10 10 CRADLE TO CRADLE Studnia KeraPort DN 600

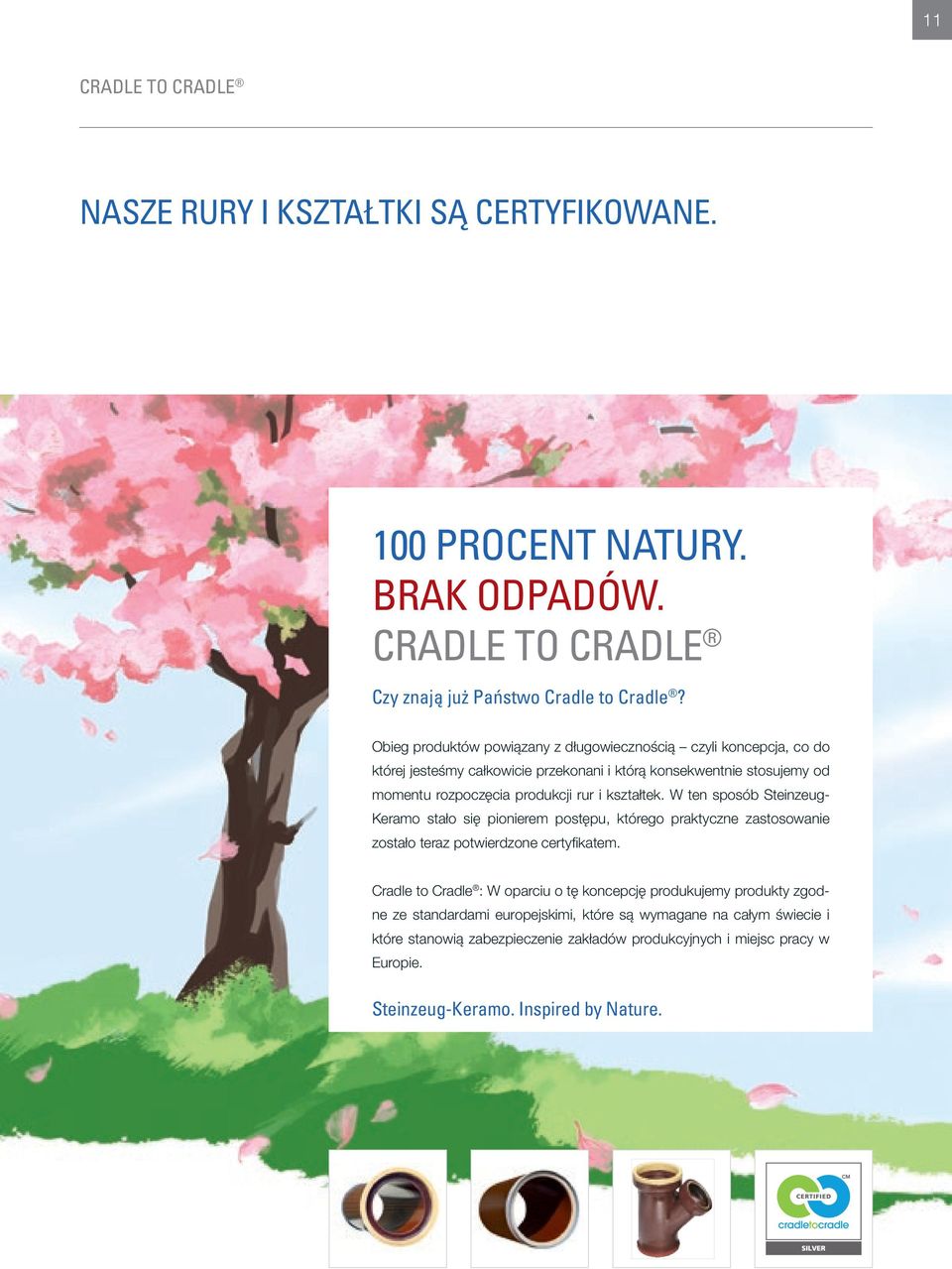

11 11 CRADLE TO CRADLE NASZE RURY I KSZTAŁTKI SĄ CERTYFIKOWANE. 100 PROCENT NATURY. BRAK ODPADÓW. CRADLE TO CRADLE Czy znają już Państwo Cradle to Cradle? Obieg produktów powiązany z długowiecznością czyli koncepcja, co do której jesteśmy całkowicie przekonani i którą konsekwentnie stosujemy od momentu rozpoczęcia produkcji rur i kształtek. W ten sposób Steinzeug- Keramo stało się pionierem postępu, którego praktyczne zastosowanie zostało teraz potwierdzone certyfikatem. Cradle to Cradle : W oparciu o tę koncepcję produkujemy produkty zgodne ze standardami europejskimi, które są wymagane na całym świecie i które stanowią zabezpieczenie zakładów produkcyjnych i miejsc pracy w Europie. Steinzeug-Keramo. Inspired by Nature.

12 Copyright: STEINZEUG-KERAMO Sp. z o.o. Wszelkie prawa zastrzeżone. Kopiowanie, również fragmentami, dozwolone jedynie po otrzymaniu pisemnej zgody. Wymiary regulowane przez wymogi normy EN 295 oraz programu certyfikacyjnego (ZP) WN 295. Zmiany techniczne zastrzeżone STEINZEUG-KERAMO Sp. z o.o Piekary Śląskie ul. K. Miarki 20 Telefon /-13 Faksem keramo@keramo-steinzeug.pl Internet Steinzeug-Keramo GmbH Alfred-Nobel-Straße 17 D Frechen Telefon Faksem info@steinzeug-keramo.com Internet Steinzeug-Keramo N.V. Paalsteenstraat 36 B-3500 Hasselt Telefon Faksem info@steinzeug-keramo.com Internet
