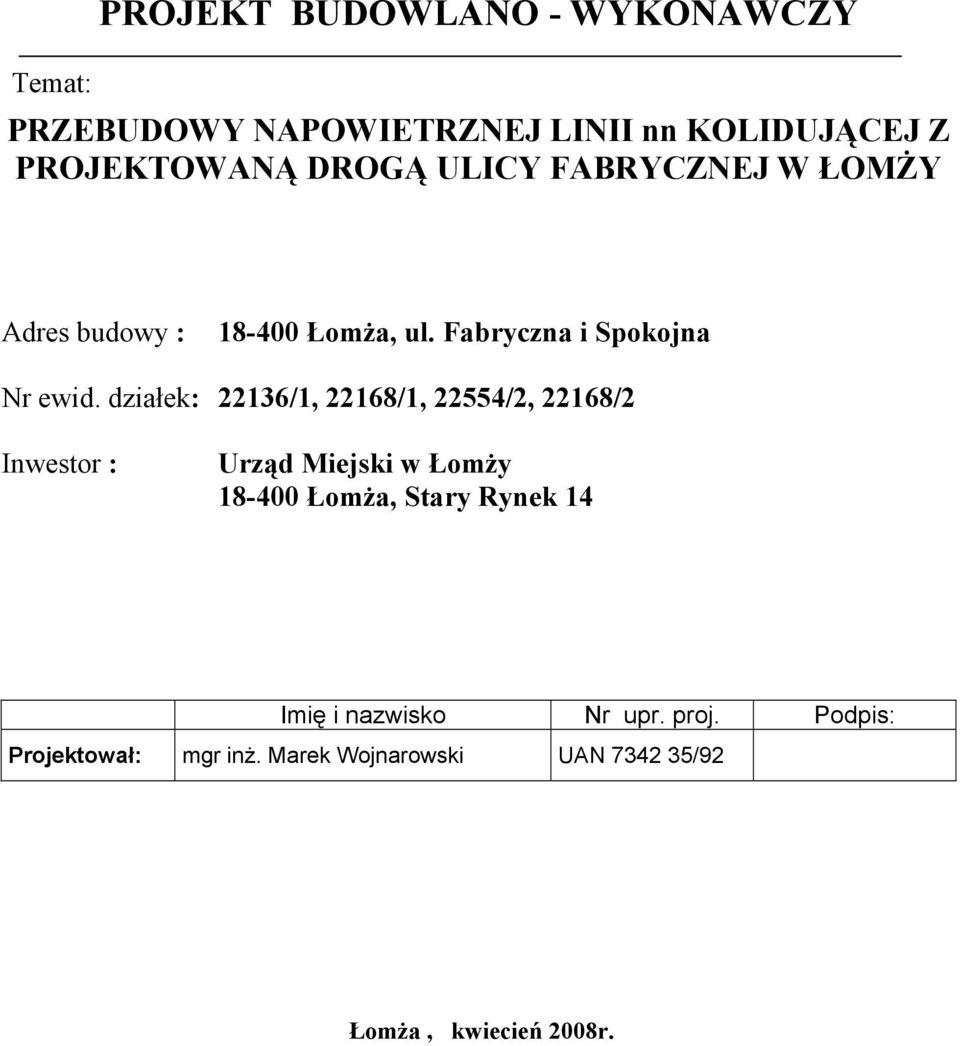

1 Temat: PROJEKT BUDOWLANO - WYKONAWCZY PRZEBUDOWY NAPOWIETRZNEJ LINII nn KOLIDUJĄCEJ Z PROJEKTOWANĄ DROGĄ ULICY FABRYCZNEJ W ŁOMŻY Adres budowy : Łomża, ul. Fabryczna i Spokojna Nr ewid. działek: 22136/1, 22168/1, 22554/2, 22168/2 Inwestor : Urząd Miejski w Łomży Łomża, Stary Rynek 14 Imię i nazwisko Nr upr. proj. Podpis: Projektował: mgr inż. Marek Wojnarowski UAN /92 Łomża, kwiecień 2008r.

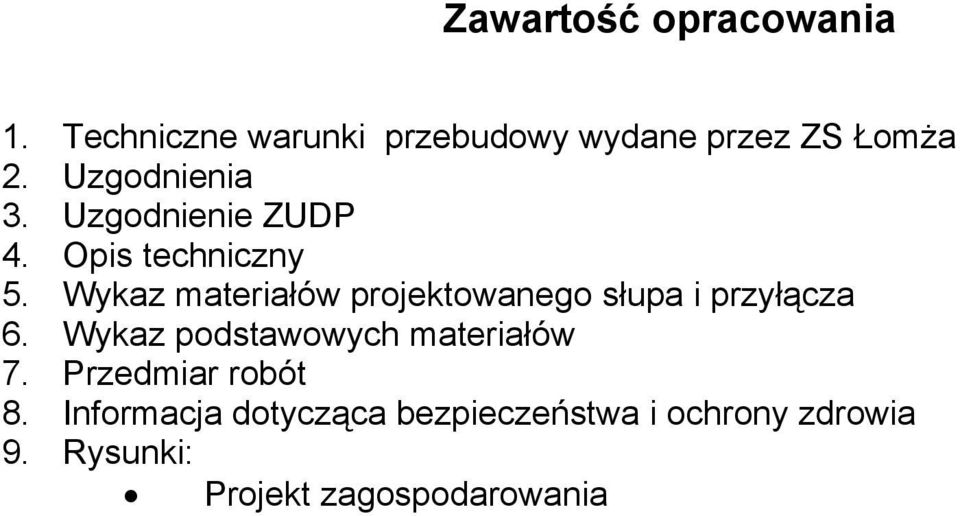

2 Zawartość opracowania 1. Techniczne warunki przebudowy wydane przez ZS Łomża 2. Uzgodnienia 3. Uzgodnienie ZUDP 4. Opis techniczny 5. Wykaz materiałów projektowanego słupa i przyłącza 6. Wykaz podstawowych materiałów 7. Przedmiar robót 8. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 9. Rysunki: Projekt zagospodarowania

3 OŚWIADCZENIE / projektanta / Ja, niżej podpisany mgr inż. Marek Wojnarowski legitymujący się dowodem osobistym nr AFZ wydanym przez Prezydenta Miasta Łomży, zamieszkały w Łomży przy ul. B. Prusa 9/38, posiadający uprawnienia projektowe o specjalności instalacyjno-inżynieryjnej w zakresie sieci i instalacji elektrycznych nr UAN /92, będący członkiem Podlaskiej Okręgowej Izby Budownictwa o numerze PLD/IE/1681/01, po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (jednolity tekst z 2003 r. Dz. U. Nr 207, poz. 2016, z późn. zm.), zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt budowlanowykonawczy przebudowy napowietrznej linii nn kolidującej z projektowaną drogą ulicy Fabrycznej w Łomży sporządzony został zgodnie zobowiązującymi przepisami oraz zasadami wiedzy technicznej Łomża, r..... podpis oświadczającego

4

5

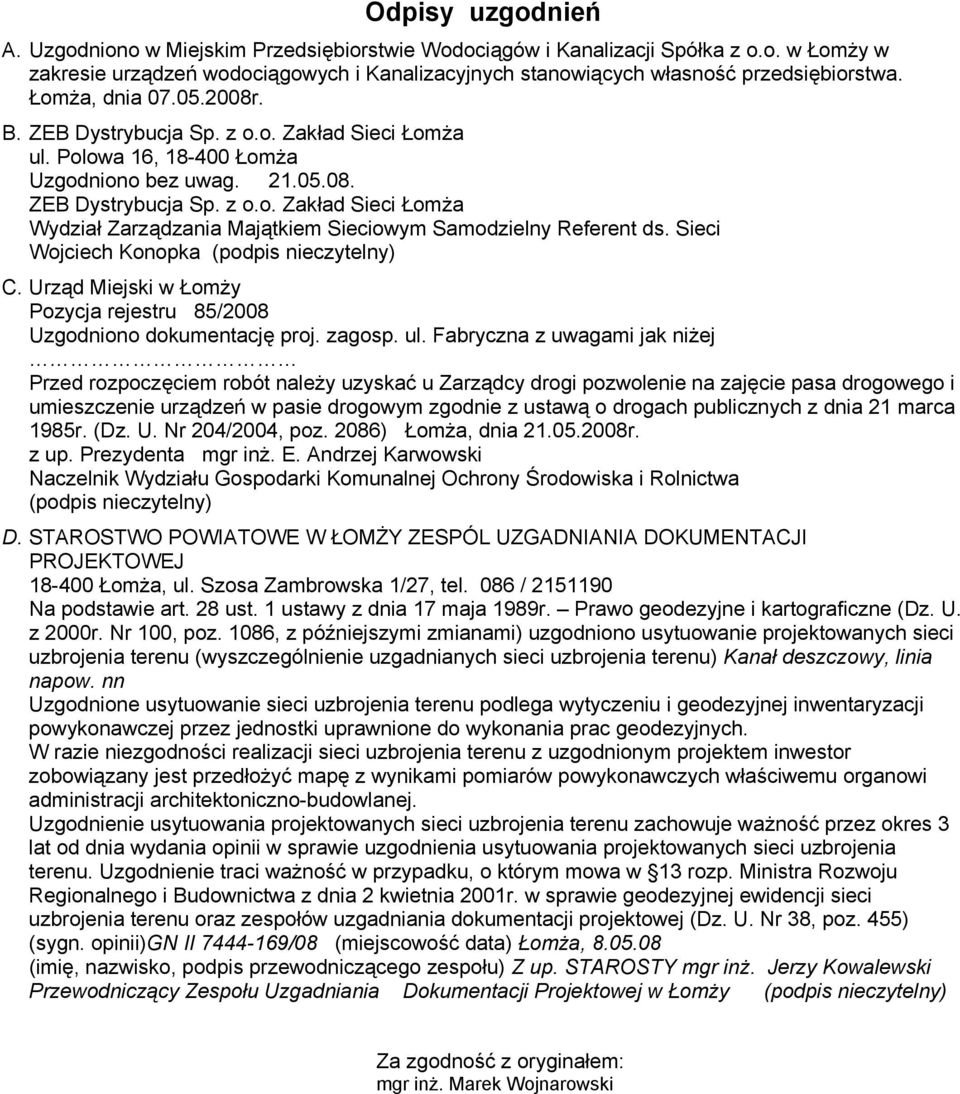

6 Odpisy uzgodnień A. Uzgodniono w Miejskim Przedsiębiorstwie Wodociągów i Kanalizacji Spółka z o.o. w Łomży w zakresie urządzeń wodociągowych i Kanalizacyjnych stanowiących własność przedsiębiorstwa. Łomża, dnia r. B. ZEB Dystrybucja Sp. z o.o. Zakład Sieci Łomża ul. Polowa 16, Łomża Uzgodniono bez uwag ZEB Dystrybucja Sp. z o.o. Zakład Sieci Łomża Wydział Zarządzania Majątkiem Sieciowym Samodzielny Referent ds. Sieci Wojciech Konopka (podpis nieczytelny) C. Urząd Miejski w Łomży Pozycja rejestru 85/2008 Uzgodniono dokumentację proj. zagosp. ul. Fabryczna z uwagami jak niżej Przed rozpoczęciem robót należy uzyskać u Zarządcy drogi pozwolenie na zajęcie pasa drogowego i umieszczenie urządzeń w pasie drogowym zgodnie z ustawą o drogach publicznych z dnia 21 marca 1985r. (Dz. U. Nr 204/2004, poz. 2086) Łomża, dnia r. z up. Prezydenta mgr inż. E. Andrzej Karwowski Naczelnik Wydziału Gospodarki Komunalnej Ochrony Środowiska i Rolnictwa (podpis nieczytelny) D. STAROSTWO POWIATOWE W ŁOMŻY ZESPÓL UZGADNIANIA DOKUMENTACJI PROJEKTOWEJ Łomża, ul. Szosa Zambrowska 1/27, tel. 086 / Na podstawie art. 28 ust. 1 ustawy z dnia 17 maja 1989r. Prawo geodezyjne i kartograficzne (Dz. U. z 2000r. Nr 100, poz. 1086, z późniejszymi zmianami) uzgodniono usytuowanie projektowanych sieci uzbrojenia terenu (wyszczególnienie uzgadnianych sieci uzbrojenia terenu) Kanał deszczowy, linia napow. nn Uzgodnione usytuowanie sieci uzbrojenia terenu podlega wytyczeniu i geodezyjnej inwentaryzacji powykonawczej przez jednostki uprawnione do wykonania prac geodezyjnych. W razie niezgodności realizacji sieci uzbrojenia terenu z uzgodnionym projektem inwestor zobowiązany jest przedłożyć mapę z wynikami pomiarów powykonawczych właściwemu organowi administracji architektoniczno-budowlanej. Uzgodnienie usytuowania projektowanych sieci uzbrojenia terenu zachowuje ważność przez okres 3 lat od dnia wydania opinii w sprawie uzgodnienia usytuowania projektowanych sieci uzbrojenia terenu. Uzgodnienie traci ważność w przypadku, o którym mowa w 13 rozp. Ministra Rozwoju Regionalnego i Budownictwa z dnia 2 kwietnia 2001r. w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu oraz zespołów uzgadniania dokumentacji projektowej (Dz. U. Nr 38, poz. 455) (sygn. opinii)gn II /08 (miejscowość data) Łomża, (imię, nazwisko, podpis przewodniczącego zespołu) Z up. STAROSTY mgr inż. Jerzy Kowalewski Przewodniczący Zespołu Uzgadniania Dokumentacji Projektowej w Łomży (podpis nieczytelny) Za zgodność z oryginałem: mgr inż. Marek Wojnarowski

7

8

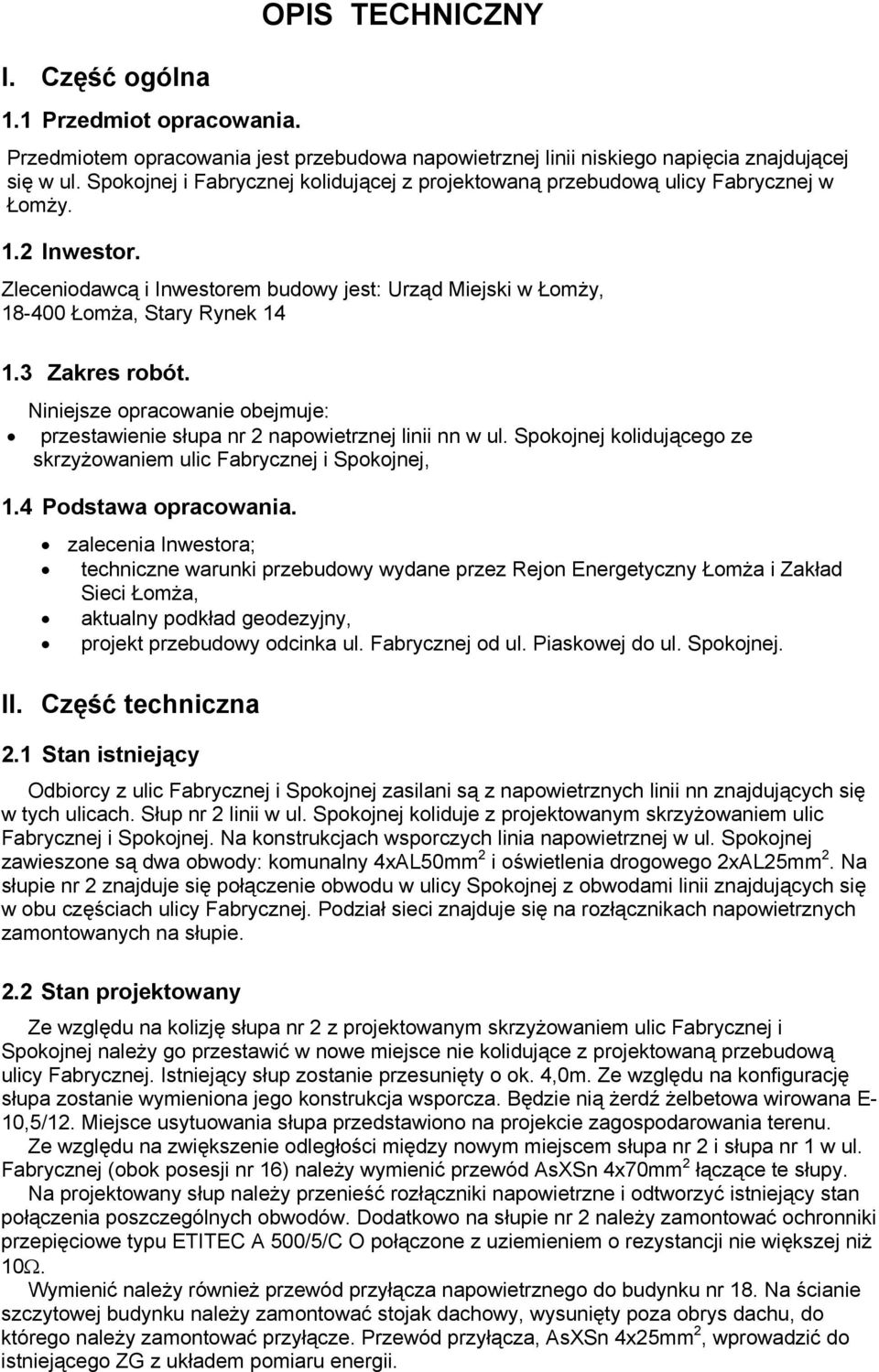

9 I. Część ogólna 1.1 Przedmiot opracowania. OPIS TECHNICZNY Przedmiotem opracowania jest przebudowa napowietrznej linii niskiego napięcia znajdującej się w ul. Spokojnej i Fabrycznej kolidującej z projektowaną przebudową ulicy Fabrycznej w Łomży. 1.2 Inwestor. Zleceniodawcą i Inwestorem budowy jest: Urząd Miejski w Łomży, Łomża, Stary Rynek Zakres robót. Niniejsze opracowanie obejmuje: przestawienie słupa nr 2 napowietrznej linii nn w ul. Spokojnej kolidującego ze skrzyżowaniem ulic Fabrycznej i Spokojnej, 1.4 Podstawa opracowania. zalecenia Inwestora; techniczne warunki przebudowy wydane przez Rejon Energetyczny Łomża i Zakład Sieci Łomża, aktualny podkład geodezyjny, projekt przebudowy odcinka ul. Fabrycznej od ul. Piaskowej do ul. Spokojnej. II. Część techniczna 2.1 Stan istniejący Odbiorcy z ulic Fabrycznej i Spokojnej zasilani są z napowietrznych linii nn znajdujących się w tych ulicach. Słup nr 2 linii w ul. Spokojnej koliduje z projektowanym skrzyżowaniem ulic Fabrycznej i Spokojnej. Na konstrukcjach wsporczych linia napowietrznej w ul. Spokojnej zawieszone są dwa obwody: komunalny 4xAL50mm 2 i oświetlenia drogowego 2xAL25mm 2. Na słupie nr 2 znajduje się połączenie obwodu w ulicy Spokojnej z obwodami linii znajdujących się w obu częściach ulicy Fabrycznej. Podział sieci znajduje się na rozłącznikach napowietrznych zamontowanych na słupie. 2.2 Stan projektowany Ze względu na kolizję słupa nr 2 z projektowanym skrzyżowaniem ulic Fabrycznej i Spokojnej należy go przestawić w nowe miejsce nie kolidujące z projektowaną przebudową ulicy Fabrycznej. Istniejący słup zostanie przesunięty o ok. 4,0m. Ze względu na konfigurację słupa zostanie wymieniona jego konstrukcja wsporcza. Będzie nią żerdź żelbetowa wirowana E- 10,5/12. Miejsce usytuowania słupa przedstawiono na projekcie zagospodarowania terenu. Ze względu na zwiększenie odległości między nowym miejscem słupa nr 2 i słupa nr 1 w ul. Fabrycznej (obok posesji nr 16) należy wymienić przewód AsXSn 4x70mm 2 łączące te słupy. Na projektowany słup należy przenieść rozłączniki napowietrzne i odtworzyć istniejący stan połączenia poszczególnych obwodów. Dodatkowo na słupie nr 2 należy zamontować ochronniki przepięciowe typu ETITEC A 500/5/C O połączone z uziemieniem o rezystancji nie większej niż 10Ω. Wymienić należy również przewód przyłącza napowietrznego do budynku nr 18. Na ścianie szczytowej budynku należy zamontować stojak dachowy, wysunięty poza obrys dachu, do którego należy zamontować przyłącze. Przewód przyłącza, AsXSn 4x25mm 2, wprowadzić do istniejącego ZG z układem pomiaru energii.

10 2.3 Uwagi końcowe 1) Jako system ochrony od porażeń przed dotykiem pośrednim zastosować SZYBKIE SAMOCZYNNE WYŁĄCZENIE sieć w układzie TN-C. 2) Przed rozpoczęciem robót uzyskać zgodę na zajęcie trenu na czas robot od ich właścicieli. 3) Całość robót wykonać zgodnie z obowiązującymi normami i przepisami. 4) Niniejsze prace winny wykonać osoby posiadający odpowiednie uprawnienia do wykonania tego rodzaju prac. 5) Wykopy w drogach i chodnikach zasypywać z zagęszczaniem warstwowo zgodnie z normą PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania Sporządził: MAREK WOJNAROWSKI mgr inż. elektryk upr. proj. i kier. bud. w spec. sieci i inst. elektr. ŁOM. 57/86 i UAN /92

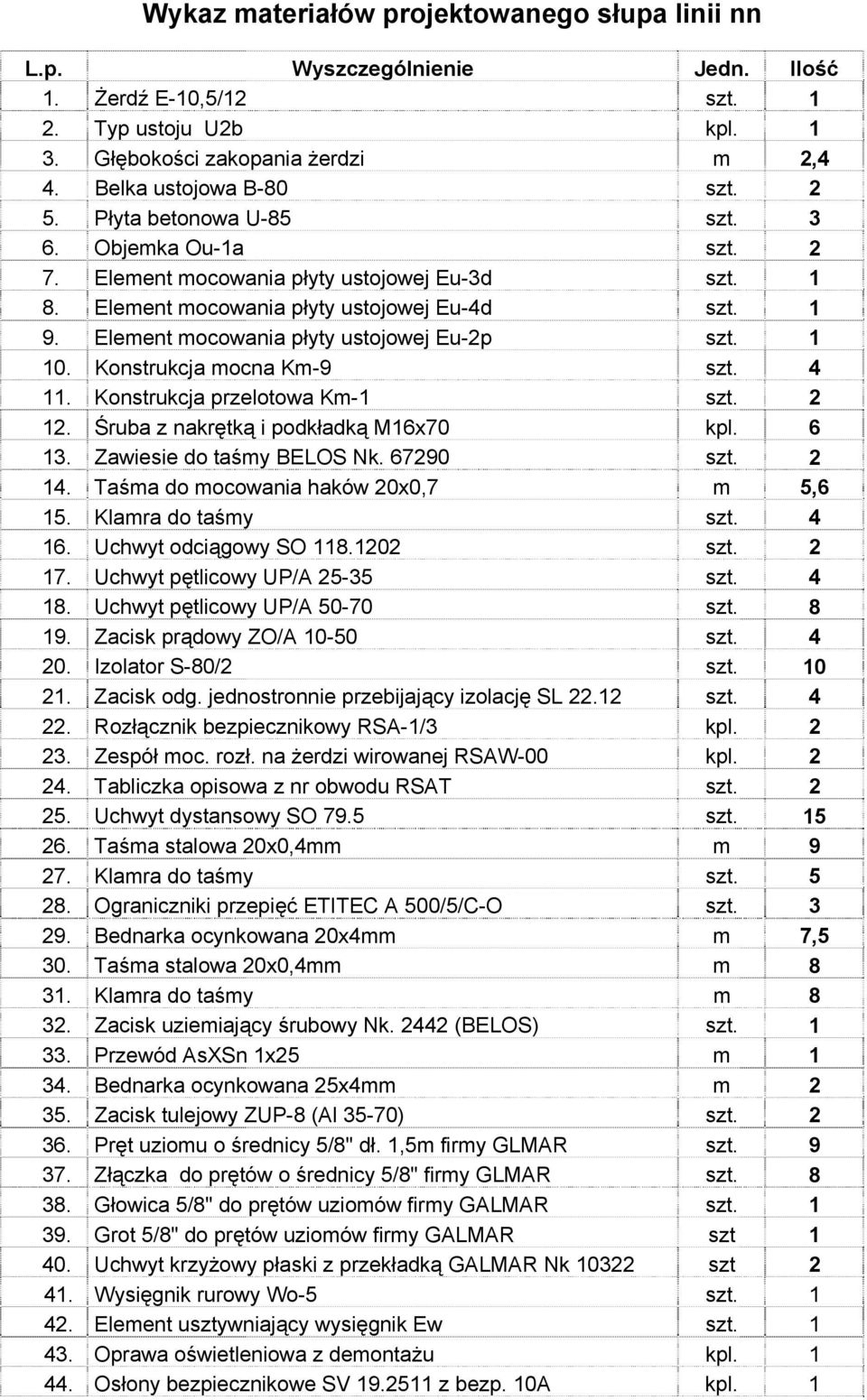

11 Wykaz materiałów projektowanego słupa linii nn L.p. Wyszczególnienie Jedn. Ilość 1. Żerdź E-10,5/12 szt Typ ustoju U2b kpl Głębokości zakopania żerdzi m 2,4 4. Belka ustojowa B-80 szt Płyta betonowa U-85 szt Objemka Ou-1a szt Element mocowania płyty ustojowej Eu-3d szt Element mocowania płyty ustojowej Eu-4d szt Element mocowania płyty ustojowej Eu-2p szt Konstrukcja mocna Km-9 szt Konstrukcja przelotowa Km-1 szt Śruba z nakrętką i podkładką M16x70 kpl Zawiesie do taśmy BELOS Nk szt Taśma do mocowania haków 20x0,7 m 5,6 15. Klamra do taśmy szt Uchwyt odciągowy SO szt Uchwyt pętlicowy UP/A szt Uchwyt pętlicowy UP/A szt Zacisk prądowy ZO/A szt Izolator S-80/2 szt Zacisk odg. jednostronnie przebijający izolację SL szt Rozłącznik bezpiecznikowy RSA-1/3 kpl Zespół moc. rozł. na żerdzi wirowanej RSAW-00 kpl Tabliczka opisowa z nr obwodu RSAT szt Uchwyt dystansowy SO 79.5 szt Taśma stalowa 20x0,4mm m Klamra do taśmy szt Ograniczniki przepięć ETITEC A 500/5/C-O szt Bednarka ocynkowana 20x4mm m 7,5 30. Taśma stalowa 20x0,4mm m Klamra do taśmy m Zacisk uziemiający śrubowy Nk (BELOS) szt Przewód AsXSn 1x25 m Bednarka ocynkowana 25x4mm m Zacisk tulejowy ZUP-8 (Al 35-70) szt Pręt uziomu o średnicy 5/8" dł. 1,5m firmy GLMAR szt Złączka do prętów o średnicy 5/8" firmy GLMAR szt Głowica 5/8" do prętów uziomów firmy GALMAR szt Grot 5/8" do prętów uziomów firmy GALMAR szt Uchwyt krzyżowy płaski z przekładką GALMAR Nk szt Wysięgnik rurowy Wo-5 szt Element usztywniający wysięgnik Ew szt Oprawa oświetleniowa z demontażu kpl Osłony bezpiecznikowe SV z bezp. 10A kpl. 1

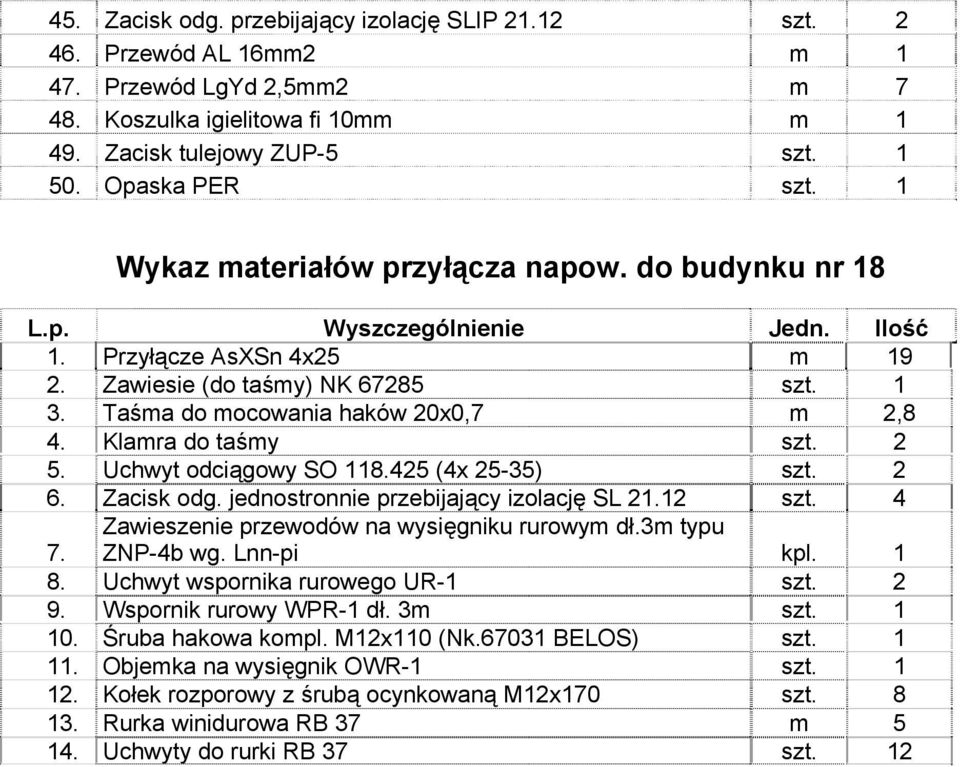

12 45. Zacisk odg. przebijający izolację SLIP szt Przewód AL 16mm2 m Przewód LgYd 2,5mm2 m Koszulka igielitowa fi 10mm m Zacisk tulejowy ZUP-5 szt Opaska PER szt. 1 Wykaz materiałów przyłącza napow. do budynku nr 18 L.p. Wyszczególnienie Jedn. Ilość 1. Przyłącze AsXSn 4x25 m Zawiesie (do taśmy) NK szt Taśma do mocowania haków 20x0,7 m 2,8 4. Klamra do taśmy szt Uchwyt odciągowy SO (4x 25-35) szt Zacisk odg. jednostronnie przebijający izolację SL szt. 4 Zawieszenie przewodów na wysięgniku rurowym dł.3m typu ZNP-4b wg. Lnn-pi kpl Uchwyt wspornika rurowego UR-1 szt Wspornik rurowy WPR-1 dł. 3m szt Śruba hakowa kompl. M12x110 (Nk BELOS) szt Objemka na wysięgnik OWR-1 szt Kołek rozporowy z śrubą ocynkowaną M12x170 szt Rurka winidurowa RB 37 m Uchwyty do rurki RB 37 szt. 12

13 WYKAZ PODSTAWOWYCH MATERIAŁÓW L.p. Wyszczególnienie Jedn. Ilość 1. Przewód AsXsn 4x70 m Przewód AsXsn 4x25 m Żerdź E-10,5/12 szt Belka ustojowa B-80 szt Płyta betonowa U-85 szt Objemka Ou-1a szt Element mocowania płyty ustojowej Eu-3d szt Element mocowania płyty ustojowej Eu-4d szt Element mocowania płyty ustojowej Eu-2p szt Konstrukcja mocna Km-9 szt Konstrukcja przelotowa Km-1 szt Śruba z nakrętką i podkładką M16x70 kpl Zawiesie do taśmy BELOS Nk szt Uchwyt odciągowy SO szt Uchwyt pętlicowy UP/A szt Uchwyt pętlicowy UP/A szt Zacisk prądowy ZO/A szt Zacisk odg. jednostronnie przebijający izolację SL szt Zacisk odg. jednostronnie przebijający izolację SL szt Izolator S-80/2 szt Złączki do przewodów AL50mm 2 GL-406A szt Zespół moc. rozł. na żerdzi wirowanej RSAW-00 kpl Tabliczka opisowa z nr obwodu RSAT szt Uchwyt dystansowy SO 79.5 szt Taśma do mocowania haków 20x0,7 m 8,4 26. Taśma stalowa 20x0,4mm m Klamra do taśmy szt Ograniczniki przepięć ETITEC A 500/5/C-O szt Bednarka ocynkowana 20x4mm m 7,5 30. Zacisk uziemiający śrubowy Nk (BELOS) szt Zacisk odg. przebijający izolację SL (10-95) szt Przewód AsXSn 1x25 m Bednarka ocynkowana 25x4mm m Zacisk tulejowy ZUP-8 (Al 35-70) szt Pręt uziomu o średnicy 5/8" dł. 1,5m firmy GLMAR szt Złączka do prętów o średnicy 5/8" firmy GLMAR szt Głowica 5/8" do prętów uziomów firmy GALMAR szt Grot 5/8" do prętów uziomów firmy GALMAR szt Uchwyt krzyżowy płaski z przekładką GALMAR Nk szt Wysięgnik rurowy Wo-5 szt Element usztywniający wysięgnik Ew szt Oprawa oświetleniowa z demontażu kpl Osłony bezpiecznikowe SV z bezp. 10A kpl Zacisk odg. przebijający izolację SLIP 22.1 szt Przewód AL 16mm2 m 1

14 46. Przewód LgYd 2,5mm2 m Koszulka igielitowa fi 10mm m Zacisk tulejowy ZUP-5 szt Opaska PER szt Zawiesie (do taśmy) NK szt Uchwyt odciągowy SO (4x 25-35) szt. 2 Zawieszenie przewodów na wysięgniku rurowym dł.3m typu 52. ZNP-4b wg. Lnn-pi kpl Uchwyt wspornika rurowego UR-1 szt Wspornik rurowy WPR-1 dł. 3m szt Śruba hakowa kompl. M12x110 (Nk BELOS) szt Objemka na wysięgnik OWR-1 szt Kołek rozporowy z śrubą ocynkowaną M12x170 szt Rurka winidurowa RB 37 m Uchwyty do rurki RB 37 szt. 12 WYKAZ MATERIAŁÓW Z DEMONTAŻU DO PONOWNEGO ZAMONTOWANIA L.p. Wyszczególnienie Jedn. Ilość 1. Rozłącznik bezpiecznikowy RSA-1/3 kpl Oprawa oświetlenia zewnętrznego z lampą kpl. 1 WYKAZ MATERIAŁÓW Z DEMONTAŻU DO PRZEKAZANIA DLA ZS ŁOMŻA L.p. Wyszczególnienie Jedn. Ilość 1. Słup betonowy ŻN-10 szt Przewód AsXSn 4x70mm 2 m Przewód AsXSn 4x25mm 2 m Wysięgnik rurowy szt. 1

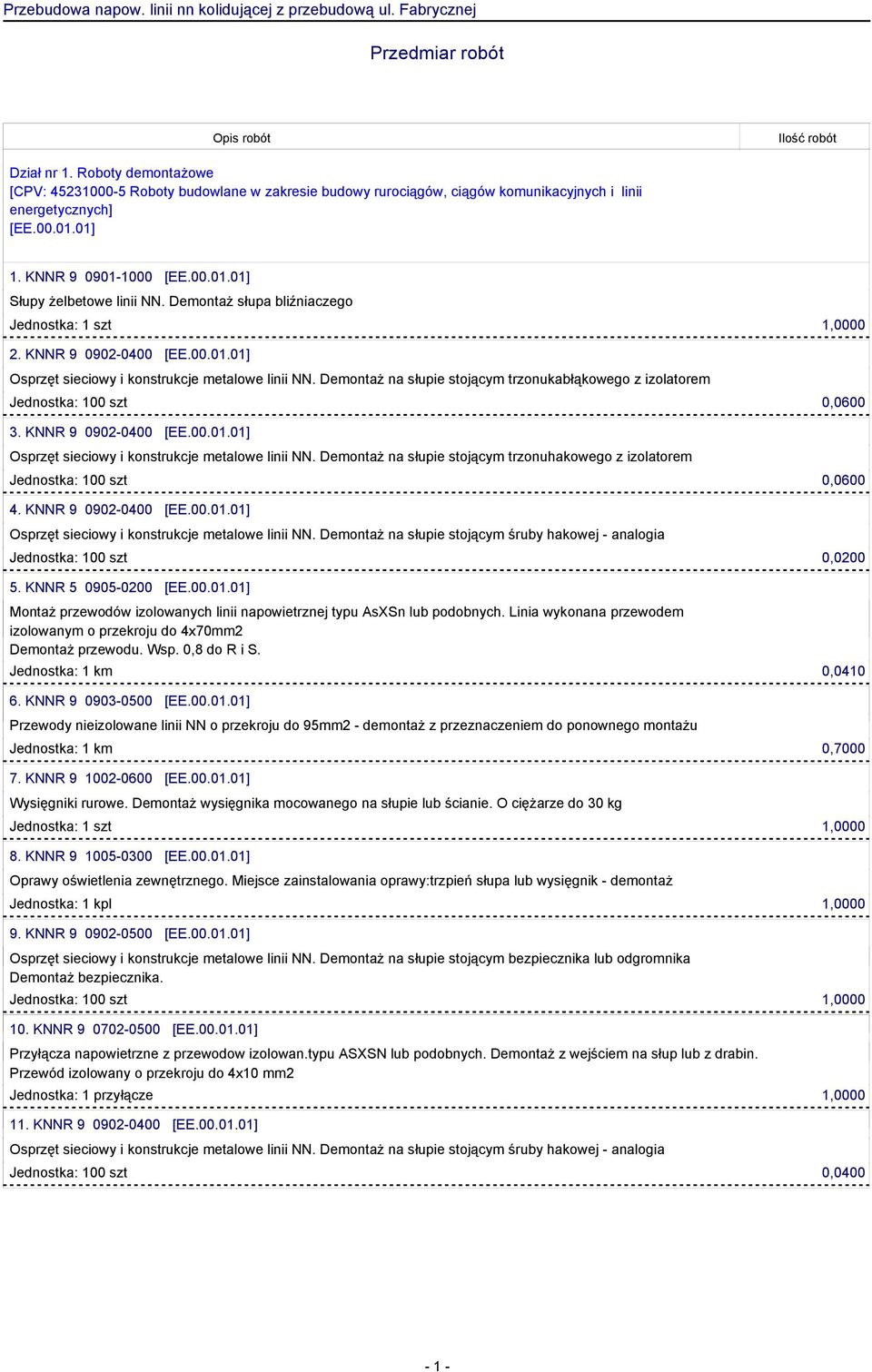

15 Przebudowa napow. linii nn kolidującej z przebudową ul. Fabrycznej Przedmiar robót Opis robót Ilość robót Dział nr 1. Roboty demontażowe [CPV: Roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych i linii energetycznych] [EE ] 1. KNNR [EE ] Słupy żelbetowe linii NN. Demontaż słupa bliźniaczego Jednostka: 1 szt 1, KNNR [EE ] Osprzęt sieciowy i konstrukcje metalowe linii NN. Demontaż na słupie stojącym trzonukabłąkowego z izolatorem Jednostka: 100 szt 0, KNNR [EE ] Osprzęt sieciowy i konstrukcje metalowe linii NN. Demontaż na słupie stojącym trzonuhakowego z izolatorem Jednostka: 100 szt 0, KNNR [EE ] Osprzęt sieciowy i konstrukcje metalowe linii NN. Demontaż na słupie stojącym śruby hakowej - analogia Jednostka: 100 szt 0, KNNR [EE ] Montaż przewodów izolowanych linii napowietrznej typu AsXSn lub podobnych. Linia wykonana przewodem izolowanym o przekroju do 4x70mm2 Demontaż przewodu. Wsp. 0,8 do R i S. Jednostka: 1 km 0, KNNR [EE ] Przewody nieizolowane linii NN o przekroju do 95mm2 - demontaż z przeznaczeniem do ponownego montażu Jednostka: 1 km 0, KNNR [EE ] Wysięgniki rurowe. Demontaż wysięgnika mocowanego na słupie lub ścianie. O ciężarze do 30 kg Jednostka: 1 szt 1, KNNR [EE ] Oprawy oświetlenia zewnętrznego. Miejsce zainstalowania oprawy:trzpień słupa lub wysięgnik - demontaż Jednostka: 1 kpl 1, KNNR [EE ] Osprzęt sieciowy i konstrukcje metalowe linii NN. Demontaż na słupie stojącym bezpiecznika lub odgromnika Demontaż bezpiecznika. Jednostka: 100 szt 1, KNNR [EE ] Przyłącza napowietrzne z przewodow izolowan.typu ASXSN lub podobnych. Demontaż z wejściem na słup lub z drabin. Przewód izolowany o przekroju do 4x10 mm2 Jednostka: 1 przyłącze 1, KNNR [EE ] Osprzęt sieciowy i konstrukcje metalowe linii NN. Demontaż na słupie stojącym śruby hakowej - analogia Jednostka: 100 szt 0,

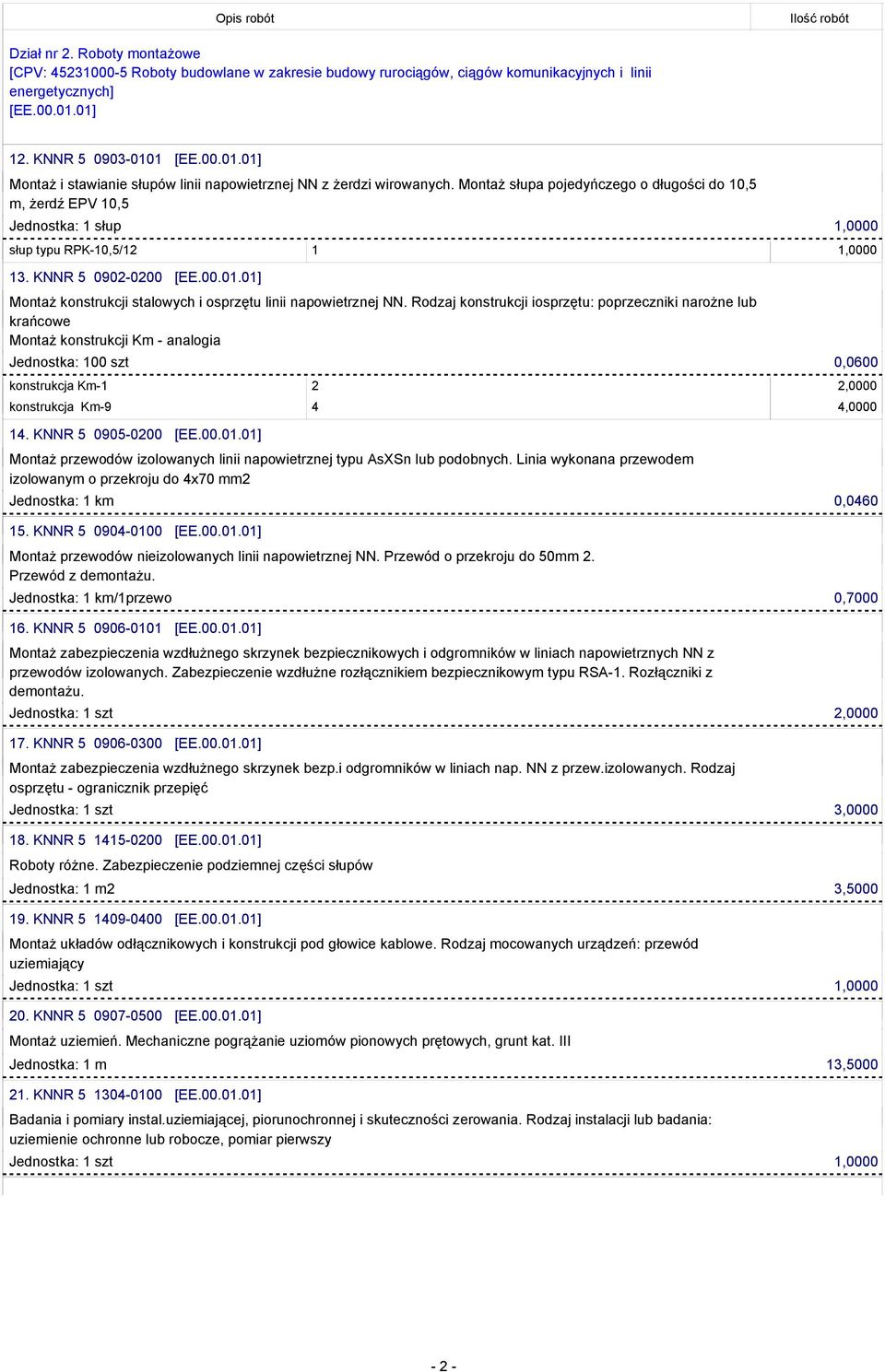

16 Opis robót Ilość robót Dział nr 2. Roboty montażowe [CPV: Roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych i linii energetycznych] [EE ] 12. KNNR [EE ] Montaż i stawianie słupów linii napowietrznej NN z żerdzi wirowanych. Montaż słupa pojedyńczego o długości do 10,5 m, żerdź EPV 10,5 Jednostka: 1 słup 1,0000 słup typu RPK-10,5/12 1 1, KNNR [EE ] Montaż konstrukcji stalowych i osprzętu linii napowietrznej NN. Rodzaj konstrukcji iosprzętu: poprzeczniki narożne lub krańcowe Montaż konstrukcji Km - analogia Jednostka: 100 szt 0,0600 konstrukcja Km-1 2 2,0000 konstrukcja Km-9 4 4, KNNR [EE ] Montaż przewodów izolowanych linii napowietrznej typu AsXSn lub podobnych. Linia wykonana przewodem izolowanym o przekroju do 4x70 mm2 Jednostka: 1 km 0, KNNR [EE ] Montaż przewodów nieizolowanych linii napowietrznej NN. Przewód o przekroju do 50mm 2. Przewód z demontażu. Jednostka: 1 km/1przewo 0, KNNR [EE ] Montaż zabezpieczenia wzdłużnego skrzynek bezpiecznikowych i odgromników w liniach napowietrznych NN z przewodów izolowanych. Zabezpieczenie wzdłużne rozłącznikiem bezpiecznikowym typu RSA-1. Rozłączniki z demontażu. Jednostka: 1 szt 2, KNNR [EE ] Montaż zabezpieczenia wzdłużnego skrzynek bezp.i odgromników w liniach nap. NN z przew.izolowanych. Rodzaj osprzętu - ogranicznik przepięć Jednostka: 1 szt 3, KNNR [EE ] Roboty różne. Zabezpieczenie podziemnej części słupów Jednostka: 1 m2 3, KNNR [EE ] Montaż układów odłącznikowych i konstrukcji pod głowice kablowe. Rodzaj mocowanych urządzeń: przewód uziemiający Jednostka: 1 szt 1, KNNR [EE ] Montaż uziemień. Mechaniczne pogrążanie uziomów pionowych prętowych, grunt kat. III Jednostka: 1 m 13, KNNR [EE ] Badania i pomiary instal.uziemiającej, piorunochronnej i skuteczności zerowania. Rodzaj instalacji lub badania: uziemienie ochronne lub robocze, pomiar pierwszy Jednostka: 1 szt 1,

17 Opis robót Ilość robót 22. KNNR [EE ] Montaż wysięgników rurowych i przewieszek z lin stalowych. Wysięgnik mocowany na: słupie o masie do 15 kg Jednostka: 1 szt 1,0000 wysięgnik Wo-5 1 1, KNNR [EE ] Montaż przewodów do opraw oświetleniowych. Wciąganie w słupy, rury osłonowe i wysięgniki, wysokość latarń do 7 m, przewody jednożyłowe izol. Jednostka: 1 kpl 1, KNNR [EE ] Montaż opraw oświetlenia zewnętrznego. Miejsce montażu oprawy: wysięgnik Montaż oprawy sodowej pozostałej z demontażu. Jednostka: 1 szt 1, KNNR [EE ] Montaż konstrukcji stalowych i osprzętu linii napowietrznej NN. Rodzaj konstrukcji iosprzętu: bezpiecznik, środek transportowy Jednostka: 100 szt 0, KNNR [EE ] Montaż przyłączy przewodami izolowanymi typu AsXSn lub podobnymi. Przyłącze wykonywane przewodem izolowanym o przekroju do 4x25 mm2, ręcznie Jednostka: 1 szt 1, KNNR [EE ] Rury winidurowe układane N.T. Rura o średn. do 37 mm, rodzaj podłoża - inne Jednostka: 100 m 0, KNNR [EE ] Przewody kabelkowe wciągane do rur i w kanały zamknięte. Przewód kabelkowy wciagany do rur o łącznym przekroju żył do 50 mm2 Przewód AsXSn 4x25mm2. Jednostka: 100 m 0,0500 przewód AsXSn 4x25mm2 5 5, KNNR [EE ] Montaż konstrukcji wsporczych dla przyłączy. Rodzaj konstrukcji - stojak, montaż na ścianie Jednostka: 1 szt 1,

18 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA PRZY ROBOTACH BUDOWLANYCH ZWIĄZANYCH PRZEBUDOWY NAPOWIETRZNEJ LINII nn KOLIDUJĄCEJ Z PROJEKTOWANĄ DROGĄ ULICY FABRYCZNEJ W ŁOMŻY Obiekt: Miejscowość : Napow. linia niskiego napięcia Łomża, ul. Fabryczna i Spokojna Inwestor: Urząd Miejski w Łomży Stary Rynek 14 Imię i nazwisko Nr upr. proj. w spec. sieci i inst. elektr. Podpis Opracował mgr inż. Marek Wojnarowski UAN /92 Łomża, kwiecień 2008r.

19 1. Zakres robót Niniejszy projekt swym zakresem obejmuje przebudowę odcinka napowietrznej linii niskiego napięcia kolidującej z projektowaną przebudową ulicy Fabrycznej w Łomży 2. Wykaz istniejących obiektów budowlanych 1. Pasy drogowe ulicy Fabrycznej i Spokojnej 2. Kablowe linie średniego i niskiego napięcia, 3. Kanalizacja sanitarna, 4. Sieć wodociągowa, 5. Istniejące kable telefoniczne i kanalizacja telefoniczna. 3. Elementy zagospodarowania terenu mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 1. Jezdnie i chodniki, na których odbywa się ruch kołowy i pieszy. 2. Czynne linie kablowe niskiego i średniego napięcia. 3. Czynne linie napowietrzne niskiego napięcia. 4. Przewidywane zagrożenia mogące wystąpić podczas realizacji robót budowlanych objętych projektem 1. Praca w pobliży czynnych urządzeń elektroenergetycznych niskiego i średniego napięcia (stacja transf., napow. linia nn) 2. Praca na wysokości powyżej 2m, (montaż i demontaż opraw oświetleniowych oraz przyłączy) 3. Roboty wykonywane przy użyciu urządzeń dźwigowych i innych maszyn budowlanych, 4. Roboty wykonywane w pasach drogowych nie wyłączonych z ruchu ciągów komunikacyjnych, (roboty prowadzone w pasach drogowych ul. Fabryczne j i Spokojnej) 5. Sposób prowadzenia instruktażu pracowników Każdorazowo przed rozpoczęciem robót kierujący zespołem, lub kierownik robót winien udzielić instruktażu dla pracowników. Instruktaż powinien składać się z: wymienienia rodzaju wykonywanych robót z dokładnym określeniem ich kolejności, omówienie rodzaju zagrożeń dla zdrowia i życia występujące przy wykonaniu tych robót, omówienie sposobu oznakowania miejsca pracy zgodnie z projektem organizacji ruchu drogowego na czas robót, omówienia środków ochrony osobistej i sprzętu bhp jaki należy użyć przy wykonywaniu zaplanowanych robót. Prace na czynnych urządzeniach elektroenergetycznych, nie odłączonych na stałe od sieci, należy wykonywać na plecenie (pisemne lub ustne) wystawione przez uprawnionego pracownika właściciela sieci. Roboty można rozpocząć po przygotowaniu miejsca pracy i dopuszczeniu do pracy. W takich przypadkach, przed rozpoczęciem robót, kierujący zespołem, na którego zostało wystawione polecenie, winien dokładnie określić miejsce pracy i sposób przygotowania miejsca pracy, jakie przejął od dopuszczającego (miejsca odłączenia urządzeń i założenia uziemień).

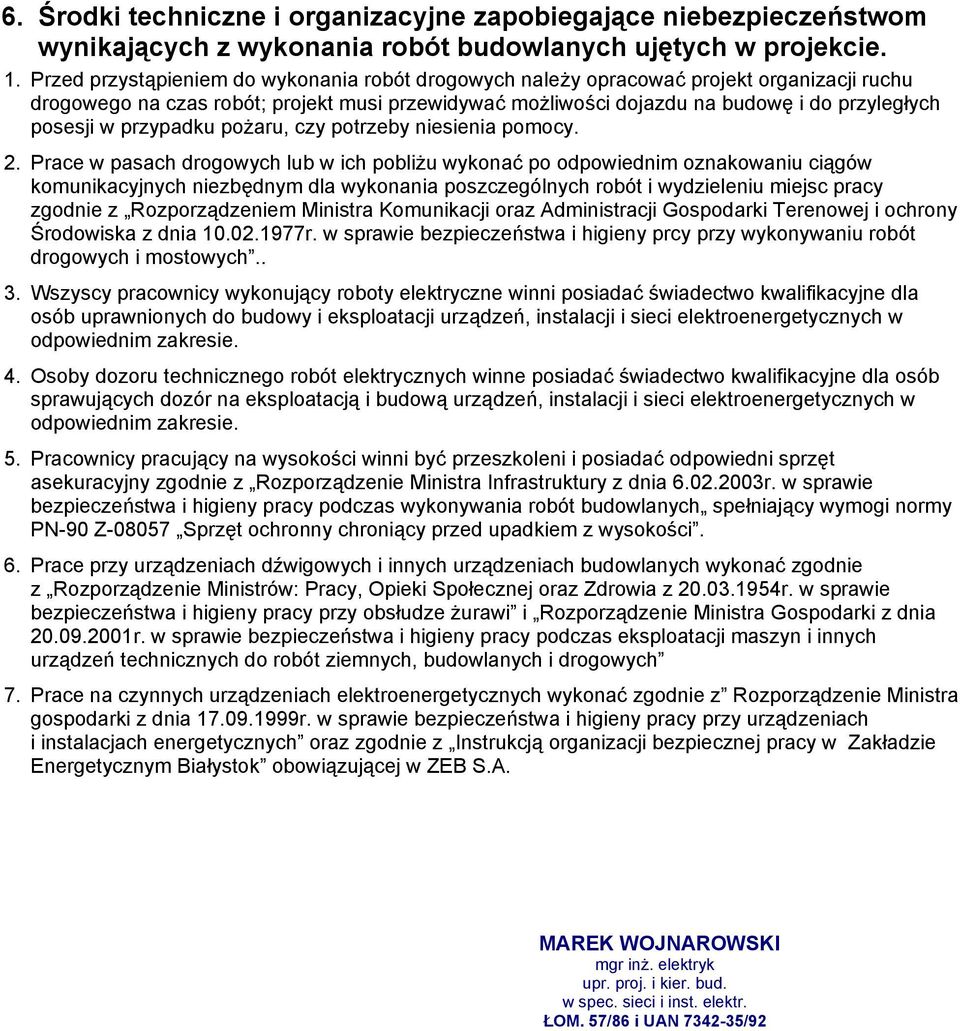

20 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikających z wykonania robót budowlanych ujętych w projekcie. 1. Przed przystąpieniem do wykonania robót drogowych należy opracować projekt organizacji ruchu drogowego na czas robót; projekt musi przewidywać możliwości dojazdu na budowę i do przyległych posesji w przypadku pożaru, czy potrzeby niesienia pomocy. 2. Prace w pasach drogowych lub w ich pobliżu wykonać po odpowiednim oznakowaniu ciągów komunikacyjnych niezbędnym dla wykonania poszczególnych robót i wydzieleniu miejsc pracy zgodnie z Rozporządzeniem Ministra Komunikacji oraz Administracji Gospodarki Terenowej i ochrony Środowiska z dnia r. w sprawie bezpieczeństwa i higieny prcy przy wykonywaniu robót drogowych i mostowych.. 3. Wszyscy pracownicy wykonujący roboty elektryczne winni posiadać świadectwo kwalifikacyjne dla osób uprawnionych do budowy i eksploatacji urządzeń, instalacji i sieci elektroenergetycznych w odpowiednim zakresie. 4. Osoby dozoru technicznego robót elektrycznych winne posiadać świadectwo kwalifikacyjne dla osób sprawujących dozór na eksploatacją i budową urządzeń, instalacji i sieci elektroenergetycznych w odpowiednim zakresie. 5. Pracownicy pracujący na wysokości winni być przeszkoleni i posiadać odpowiedni sprzęt asekuracyjny zgodnie z Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych spełniający wymogi normy PN-90 Z Sprzęt ochronny chroniący przed upadkiem z wysokości. 6. Prace przy urządzeniach dźwigowych i innych urządzeniach budowlanych wykonać zgodnie z Rozporządzenie Ministrów: Pracy, Opieki Społecznej oraz Zdrowia z r. w sprawie bezpieczeństwa i higieny pracy przy obsłudze żurawi i Rozporządzenie Ministra Gospodarki z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych 7. Prace na czynnych urządzeniach elektroenergetycznych wykonać zgodnie z Rozporządzenie Ministra gospodarki z dnia r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych oraz zgodnie z Instrukcją organizacji bezpiecznej pracy w Zakładzie Energetycznym Białystok obowiązującej w ZEB S.A. MAREK WOJNAROWSKI mgr inż. elektryk upr. proj. i kier. bud. w spec. sieci i inst. elektr. ŁOM. 57/86 i UAN /92
