1 ZAŁĄCZNIK NR. 3 OPIS PRZEDMIOTU ZAMÓWIENIA Zamawiający zleca wykonanie i montaż w terenie : Dostawa i montaż w terenie elementów oznakowania ścieżki rowerowej, oraz elementów małej architektury w punktach odpoczynku 1.Wykonanie elementów 1) podstawowy znak informacyjny o wymiarach 0,2m x 04m 363 szt 2) tablice informacyjne o wymiarach 1,1m x 2,1m wraz z konstrukcja nośną 3 szt 3) tablice informacyjne o wymiarach 0,7m x 1,0m 12 szt 4) tablica informacyjna z daszkiem, na słupie o wymiarach 0,5m x 0,7 m 4 szt 5) kierunkowskaz na słupie o wymiarach 1,0m x,25m 8 szt 6) strzałka na słupie o wymiarach 0,6 m x 0,2m 2 szt 7) stojak na rowery moduł po 10 2 szt 8) pojedyncza ława z połowizn jodłowych o długości 2,1 m 8 szt 9) ławo stół z połowizn jodłowych 2,1 m z podstawą 9 szt 10) elementy grilla l kamiennego 1 szt Ad.1 Opis elementów oznakowania: Podstawowy znak informacyjny prostokątny o wymiarach 0,2m x 0,4m 363 szt Znak informacyjny ma za zadanie informowanie korzystających ze ścieżki o kierunku jazdy w danym kierunku, odległości do danego punktu, oraz informacji o poziomie trudności danego odcinka (odcinki trudne oznaczone będą ikonka rowerzysty prowadzącego rower) Wykonany z materiału : starbond o gr. 3 mm matowy (płyty z rdzeniem LDPE oklejone dwustronnie warstwą aluminium 0,2 mm. Bardzo sztywne i stabilne wymiarowo o gładkiej powierzchni. Materiał stosowany 1

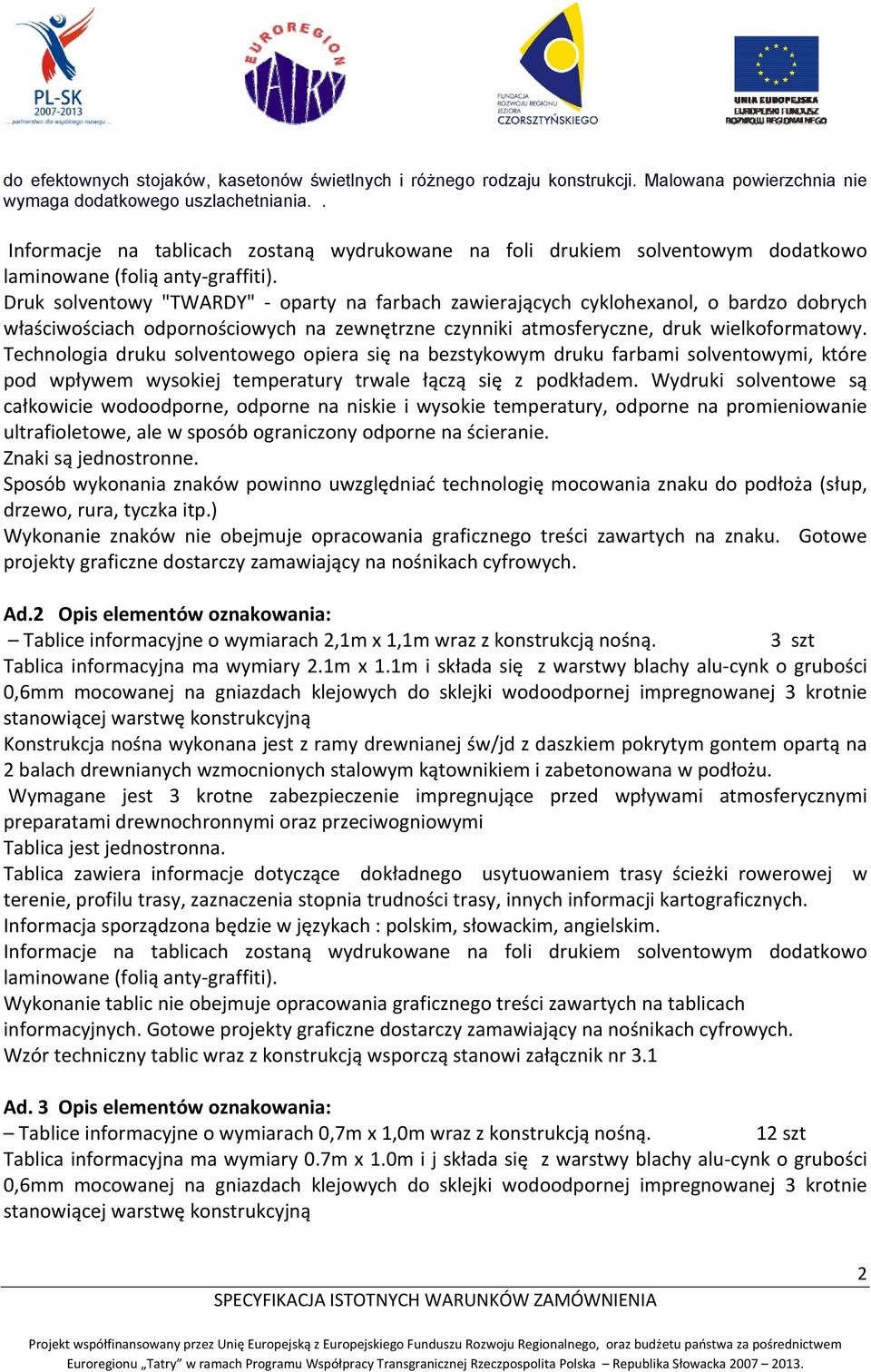

2 do efektownych stojaków, kasetonów świetlnych i różnego rodzaju konstrukcji. Malowana powierzchnia nie wymaga dodatkowego uszlachetniania.. Informacje na tablicach zostaną wydrukowane na foli drukiem solventowym dodatkowo laminowane (folią anty graffiti). Druk solventowy "TWARDY" oparty na farbach zawierających cyklohexanol, o bardzo dobrych właściwościach odpornościowych na zewnętrzne czynniki atmosferyczne, druk wielkoformatowy. Technologia druku solventowego opiera się na bezstykowym druku farbami solventowymi, które pod wpływem wysokiej temperatury trwale łączą się z podkładem. Wydruki solventowe są całkowicie wodoodporne, odporne na niskie i wysokie temperatury, odporne na promieniowanie ultrafioletowe, ale w sposób ograniczony odporne na ścieranie. Znaki są jednostronne. Sposób wykonania znaków powinno uwzględniać technologię mocowania znaku do podłoża (słup, drzewo, rura, tyczka itp.) Wykonanie znaków nie obejmuje opracowania graficznego treści zawartych na znaku. Gotowe projekty graficzne dostarczy zamawiający na nośnikach cyfrowych. Ad.2 Opis elementów oznakowania: Tablice informacyjne o wymiarach 2,1m x 1,1m wraz z konstrukcją nośną. 3 szt Tablica informacyjna ma wymiary 2.1m x 1.1m i składa się z warstwy blachy alu cynk o grubości 0,6mm mocowanej na gniazdach klejowych do sklejki wodoodpornej impregnowanej 3 krotnie stanowiącej warstwę konstrukcyjną Konstrukcja nośna wykonana jest z ramy drewnianej św/jd z daszkiem pokrytym gontem opartą na 2 balach drewnianych wzmocnionych stalowym kątownikiem i zabetonowana w podłożu. Tablica jest jednostronna. Tablica zawiera informacje dotyczące dokładnego usytuowaniem trasy ścieżki rowerowej w terenie, profilu trasy, zaznaczenia stopnia trudności trasy, innych informacji kartograficznych. Informacja sporządzona będzie w językach : polskim, słowackim, angielskim. Informacje na tablicach zostaną wydrukowane na foli drukiem solventowym dodatkowo laminowane (folią anty graffiti). Wykonanie tablic nie obejmuje opracowania graficznego treści zawartych na tablicach informacyjnych. Gotowe projekty graficzne dostarczy zamawiający na nośnikach cyfrowych. Wzór techniczny tablic wraz z konstrukcją wsporczą stanowi załącznik nr 3.1 Ad. 3 Opis elementów oznakowania: Tablice informacyjne o wymiarach 0,7m x 1,0m wraz z konstrukcją nośną. 12 szt Tablica informacyjna ma wymiary 0.7m x 1.0m i j składa się z warstwy blachy alu cynk o grubości 0,6mm mocowanej na gniazdach klejowych do sklejki wodoodpornej impregnowanej 3 krotnie stanowiącej warstwę konstrukcyjną 2

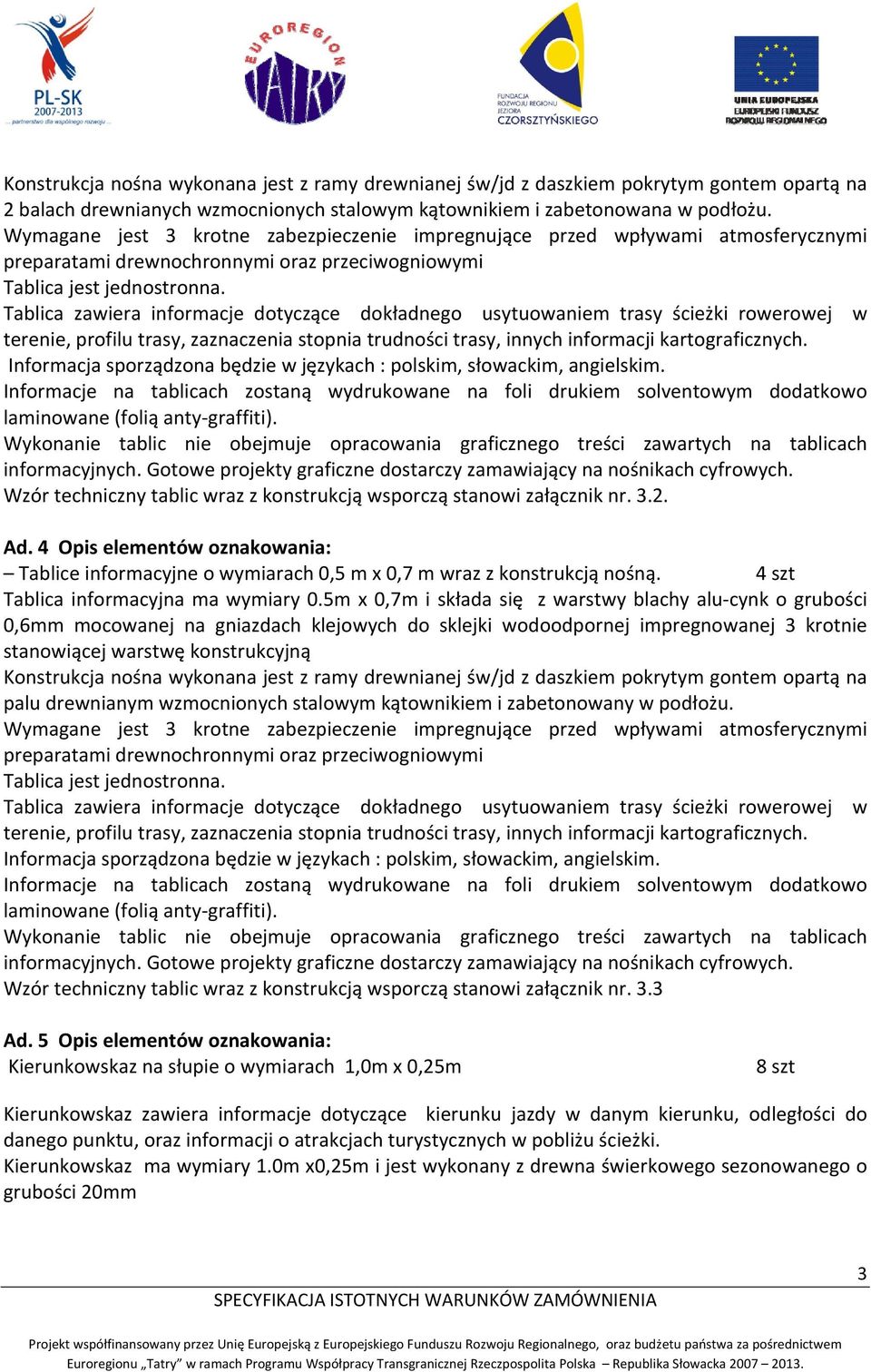

3 Konstrukcja nośna wykonana jest z ramy drewnianej św/jd z daszkiem pokrytym gontem opartą na 2 balach drewnianych wzmocnionych stalowym kątownikiem i zabetonowana w podłożu. Tablica jest jednostronna. Tablica zawiera informacje dotyczące dokładnego usytuowaniem trasy ścieżki rowerowej w terenie, profilu trasy, zaznaczenia stopnia trudności trasy, innych informacji kartograficznych. Informacja sporządzona będzie w językach : polskim, słowackim, angielskim. Informacje na tablicach zostaną wydrukowane na foli drukiem solventowym dodatkowo laminowane (folią anty graffiti). Wykonanie tablic nie obejmuje opracowania graficznego treści zawartych na tablicach informacyjnych. Gotowe projekty graficzne dostarczy zamawiający na nośnikach cyfrowych. Wzór techniczny tablic wraz z konstrukcją wsporczą stanowi załącznik nr Ad. 4 Opis elementów oznakowania: Tablice informacyjne o wymiarach 0,5 m x 0,7 m wraz z konstrukcją nośną. 4 szt Tablica informacyjna ma wymiary 0.5m x 0,7m i składa się z warstwy blachy alu cynk o grubości 0,6mm mocowanej na gniazdach klejowych do sklejki wodoodpornej impregnowanej 3 krotnie stanowiącej warstwę konstrukcyjną Konstrukcja nośna wykonana jest z ramy drewnianej św/jd z daszkiem pokrytym gontem opartą na palu drewnianym wzmocnionych stalowym kątownikiem i zabetonowany w podłożu. Tablica jest jednostronna. Tablica zawiera informacje dotyczące dokładnego usytuowaniem trasy ścieżki rowerowej w terenie, profilu trasy, zaznaczenia stopnia trudności trasy, innych informacji kartograficznych. Informacja sporządzona będzie w językach : polskim, słowackim, angielskim. Informacje na tablicach zostaną wydrukowane na foli drukiem solventowym dodatkowo laminowane (folią anty graffiti). Wykonanie tablic nie obejmuje opracowania graficznego treści zawartych na tablicach informacyjnych. Gotowe projekty graficzne dostarczy zamawiający na nośnikach cyfrowych. Wzór techniczny tablic wraz z konstrukcją wsporczą stanowi załącznik nr. 3.3 Ad. 5 Opis elementów oznakowania: Kierunkowskaz na słupie o wymiarach 1,0m x 0,25m 8 szt Kierunkowskaz zawiera informacje dotyczące kierunku jazdy w danym kierunku, odległości do danego punktu, oraz informacji o atrakcjach turystycznych w pobliżu ścieżki. Kierunkowskaz ma wymiary 1.0m x0,25m i jest wykonany z drewna świerkowego sezonowanego o grubości 20mm 3

4 Informacje na kierunkowskazie zostaną naniesione ręcznie trwałymi i odpornymi na działanie promieniowania UVW farbami i zabezpieczone folią anty graffiti. Konstrukcja nośna wykonana jest z pala drewnianego modrzewiowego wzmocnionego stalowym kątownikiem i zabetonowana w podłożu. Kierunkowskaz jest dwustronny. Wykonanie kierunkowskazu nie obejmuje opracowania graficznego treści zawartych na kierunkowskazie. Gotowe projekty graficzne dostarczy zamawiający na nośnikach cyfrowych. Wzór techniczny kierunkowskazów wraz z konstrukcją wsporczą stanowi załącznik nr.3.4 Ad. 6 Opis elementów oznakowania: strzałka na słupie o wymiarach 0,6 m x 0,2m 2 szt Kierunkowskaz zawiera informacje dotyczące kierunku jazdy w danym kierunku, odległości do danego punktu, oraz informacji o atrakcjach turystycznych w pobliżu ścieżki. Strzałka ma wymiary 0.6 m x 0,2 m i jest wykonana z drewna świerkowego sezonowanego o grubości 20mm Informacje na kierunkowskazie zostaną naniesione ręcznie trwałymi i odpornymi na działanie promieniowania UVW farbami i zabezpieczone folią anty graffiti Konstrukcja nośna wykonana jest z pala drewnianiego modrzewiowego wzmocnionego stalowym kątownikiem i zabetonowana w podłożu. Strzałka jest dwustronna. Wykonanie strzałki nie obejmuje opracowania graficznego treści zawartych na strzałkach. Gotowe projekty graficzne dostarczy zamawiający na nośnikach cyfrowych. Wzór techniczny strzałek wraz z konstrukcją wsporczą stanowi załącznik nr Ad. 7 Opis elementów małej architektury: Stojak na rowery moduł na 10 szt rowerów 2 szt Element wykonany jest z profili stalowych spawanych obudowanych drewnem. Stal zabezpieczona jest podwójna warstwą lakieru w tym podkład antykorozyjny miniowy oraz farba nawierzchniowa Wzór techniczny stojaków na rowery stanowi załącznik nr. 3.6 Ad. 8 Opis elementów małej architektury : Pojedyncza ława z połowizn jodłowych 8 szt 4

5 Ława o długości 2,1 m wykonana z sezonowanych połowizn jodłowych o średnicy od mm Powierzchnia odkorowana oraz wyszlifowana mechanicznie. Elementy ławy połączone są śrubami stalowymi ocynkowanymi w sposób uniemożliwiający demontaż bez użycia specjalistycznych narzędzi. Podstawa ławy wyposażona w elementy stalowe umożliwiające zabetonowanie ławy w podłożu. Wzór techniczny ław stanowi załącznik nr.3.7 Ad. 9 Opis elementów małej architektury: Pojedynczy ławo stół z połowizn jodłowych z podstawą 9 szt Ławo stół długości 2,1 m wykonany z sezonowanych połowizn jodłowych o średnicy pomiędzy mm skręcona śrubami metalowymi w sposób uniemożliwiający demontaż bez użycia specjalistycznych narzędzi Powierzchnia odkorowana oraz wyszlifowana mechanicznie.. Podstawa ławo stołu wyposażona w elementy stalowe umożliwiające zabetonowanie ławo stołu w podłożu. Wzór techniczny ławo stołów stanowi załącznik nr. 3.8 Ad. 10 Opis elementów małej architektury: Grill kamienny 1 szt Grill ma służyć korzystającym ze ścieżki do przygotowania i podgrzania posiłku. Podstawa grilla o wymiarach ca 1,0m x 2,0m wykonana jest z kamienia budowlanego układanego na dziko na zaprawie betonowej na lekkim fundamencie. Palenisko omurowane wykładziną szamotową. Elementy metalowe grilla : łańcuchowy mechanizm podnoszenia grila. łańcuch ocynkowany ogniwa spawane, jarzmo obudowa rurowa giętej na podstawie rurowej spawanej stal ocynkowana 2 Grill podnoszony ruchomy: rama stalowa spawana o wym. 0,7m x 0,7m ze stali czarnej 12mm x 12 mm, Grill stały nieruchomy rama stalowa spawana o wym. 0,7m x 0,5m ze stali czarnej 12mm x 12mm Elementy ze stali ocynkowanej pokryte warstwą farby antykorozyjnej odpornej na wysoką temperaturę i warunki atmosferyczne. Wzór techniczne grilla stanowi załącznik nr.3.9 5

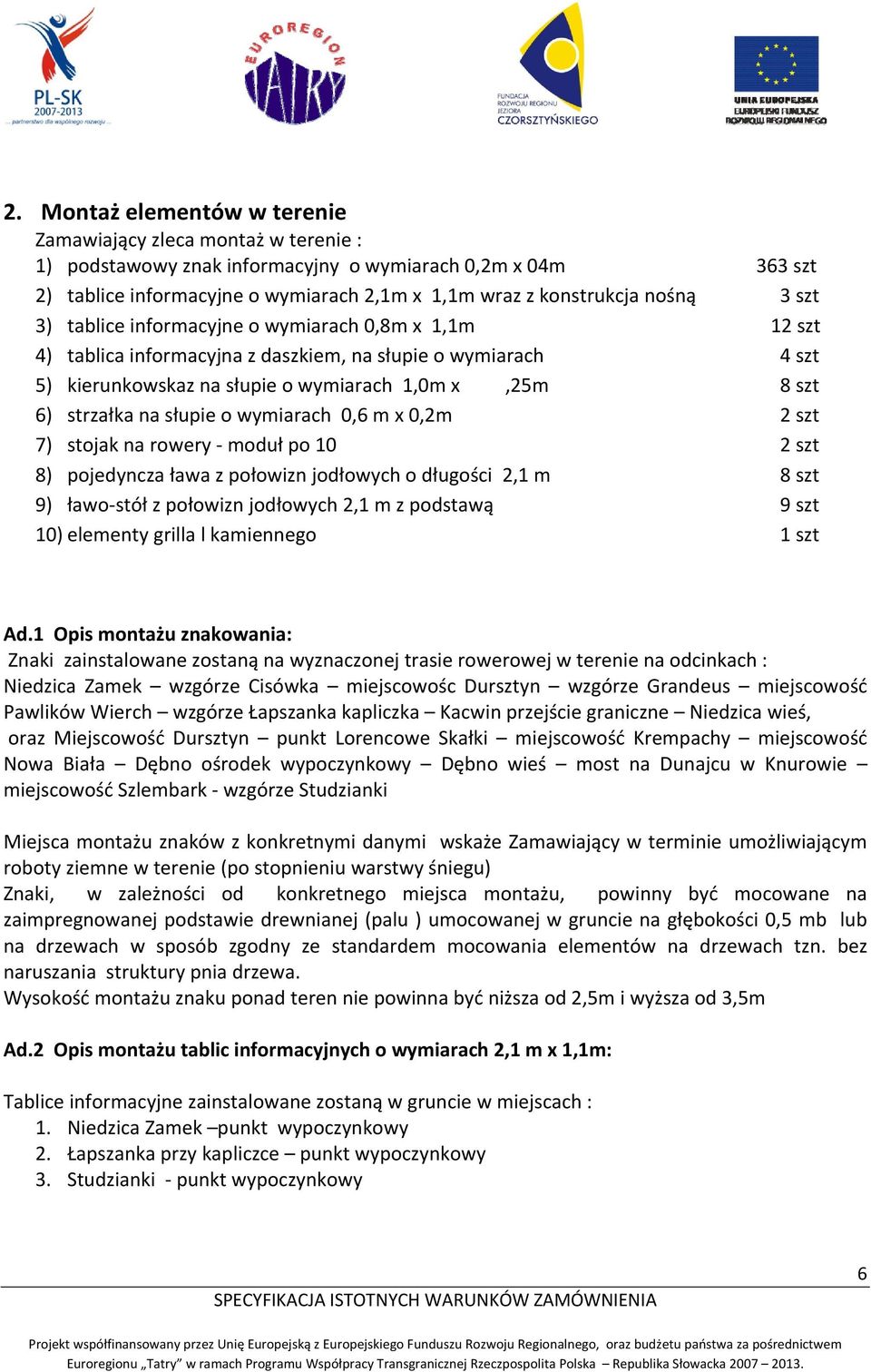

6 2. Montaż elementów w terenie Zamawiający zleca montaż w terenie : 1) podstawowy znak informacyjny o wymiarach 0,2m x 04m 363 szt 2) tablice informacyjne o wymiarach 2,1m x 1,1m wraz z konstrukcja nośną 3 szt 3) tablice informacyjne o wymiarach 0,8m x 1,1m 12 szt 4) tablica informacyjna z daszkiem, na słupie o wymiarach 4 szt 5) kierunkowskaz na słupie o wymiarach 1,0m x,25m 8 szt 6) strzałka na słupie o wymiarach 0,6 m x 0,2m 2 szt 7) stojak na rowery moduł po 10 2 szt 8) pojedyncza ława z połowizn jodłowych o długości 2,1 m 8 szt 9) ławo stół z połowizn jodłowych 2,1 m z podstawą 9 szt 10) elementy grilla l kamiennego 1 szt Ad.1 Opis montażu znakowania: Znaki zainstalowane zostaną na wyznaczonej trasie rowerowej w terenie na odcinkach : Niedzica Zamek wzgórze Cisówka miejscowośc Dursztyn wzgórze Grandeus miejscowość Pawlików Wierch wzgórze Łapszanka kapliczka Kacwin przejście graniczne Niedzica wieś, oraz Miejscowość Dursztyn punkt Lorencowe Skałki miejscowość Krempachy miejscowość Nowa Biała Dębno ośrodek wypoczynkowy Dębno wieś most na Dunajcu w Knurowie miejscowość Szlembark wzgórze Studzianki Miejsca montażu znaków z konkretnymi danymi wskaże Zamawiający w terminie umożliwiającym roboty Znaki, w zależności od konkretnego miejsca montażu, powinny być mocowane na zaimpregnowanej podstawie drewnianej (palu ) umocowanej w gruncie na głębokości 0,5 mb lub na drzewach w sposób zgodny ze standardem mocowania elementów na drzewach tzn. bez naruszania struktury pnia drzewa. Wysokość montażu znaku ponad teren nie powinna być niższa od 2,5m i wyższa od 3,5m Ad.2 Opis montażu tablic informacyjnych o wymiarach 2,1 m x 1,1m: Tablice informacyjne zainstalowane zostaną w gruncie w miejscach : 1. Niedzica Zamek punkt wypoczynkowy 2. Łapszanka przy kapliczce punkt wypoczynkowy 3. Studzianki punkt wypoczynkowy 6

7 głębokości 0,8m Ad.3 Opis montażu tablic informacyjnych o wymiarach 0,8 m x 1,1m: Tablice informacyjne zainstalowane zostaną w gruncie w miejscach : 1. Wzgórze Cisówka punkt odpoczynkowy 2. Dursztyn rozgałęzieni e tras 3. Grandeus punkt odpoczynkowy 4. Kacwin granica punkt odpoczynkowy 5. Łapszanka granica 6. Lorencowe Skałki punkt odpoczynkowy 7. Przełęcz Trybska 8. Krempachy 9. Nowa Biała punkt odpoczynkowy 10. Przełom Białki punkt odpoczynkowy 11. Dębno 12. Szlembark głębokości 0,8m Ad.4 Opis montażu tablic informacyjnych z daszkiem : Tablice informacyjne zainstalowane zostaną w gruncie w miejscach : 1. Przełom Białki punkt odpoczynkowy 2. Jugowskie Stajnie 3. Lorencowe Skałki 4. Frydman głębokości 0,8m Ad.5 Opis montażu kierunkowskazów na słupie o wymiarach 1,0m x 0,25m Kierunkowskazy zainstalowane zostaną w gruncie w miejscach : 1. Dursztyn rozgałęzienie tras 3 szt 7

8 2. Niedzica wieś 3. Przełęcz Trybska 2 szt 4. most w Knurowie 2 szt głębokości 0,6m Ad.6 Opis montażu strzałek na słupie o wymiarach 0,6 m x 0,2m Strzałki zainstalowane zostaną na słupie w gruncie w miejscach : 1. przełom Białki 2. polana Sosny głębokości 0,5m Ad.7 Opis montażu stojaków rowerowych Stojak na rowery moduł na 10 szt rowerów zostanie zamontowany w punkcie w Niedzicy Zamek Podstawa stojaka wbita w grunt na głębokość 0,5m Ad.8 Opis montażu ław z połowizn jodłowych: Ławy zainstalowane zostaną w gruncie w miejscach : 1. Niedzica Zamek punkt odpoczynku 2 szt 2. Kacwin granica 2 szt 3. Łapszanka granica 2 szt 4. Grandeus punkt odpoczynku 1 szt 5. Łapszanka punkt odpoczynku 1 szt Elementy konstrukcji wsporczej powinny zostać zabetonowane na głębokości 0,5m 8

9 Ad. 9 Opis montażu ławo stołów z połowizn jodłowych: Ławo stoły z połowizn jodłowych zainstalowane zostaną w gruncie w miejscach : 1. Łapszanka punkt odpoczynku 1 szt 2. Grandeus punkt odpoczynku 1 szt 3. Studzianki punkt odpoczynku 2 szt 4. Cisówka punkt odpoczynku 2 szt 5. Lorencowe Skałki punkt odpoczynku 2 szt 6. Przełom Białki punkt odpoczynku 1 szt Elementy konstrukcji wsporczej powinny zostać zabetonowane na głębokości 0,5m Ad. 10 Opis montażu grilla kamiennego Grill zostanie wykonany i wyposażony w punkcie Kacwin granica Miejsca montażu grila wskaże Zamawiający w terminie umożliwiającym roboty ziemne w terenie (po stopnieniu warstwy śniegu) Elementy fundamentu powinny zostać posadowione na podsypce o głębokości do 0,4m 9
