1 ALFA MASTIC ALFA COAT ALFA FR BOARD ALFA FR GRILLE ALFA ATG

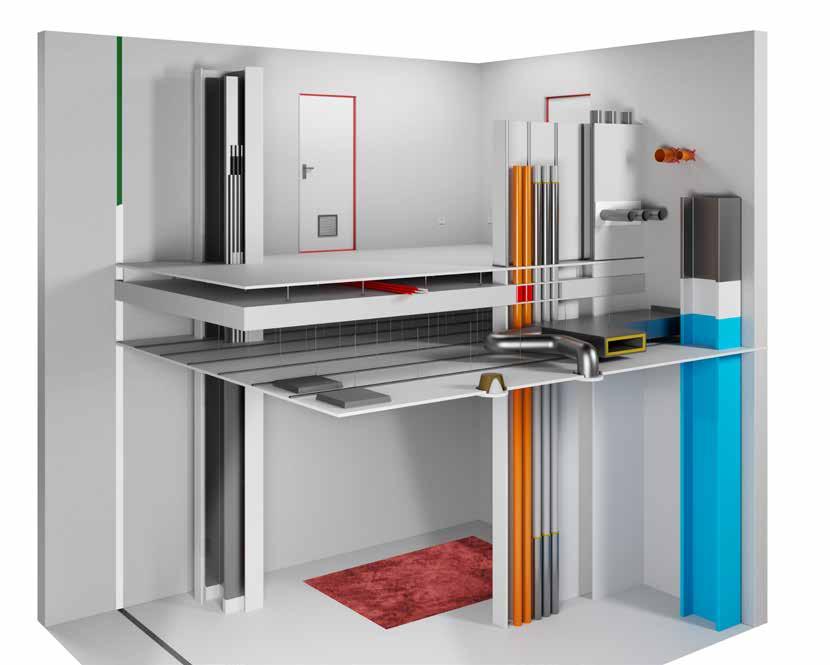

2 ALFA MASTIC Uszczelniająca masa ogniochronna Pęczniejąca masa uszczelniająca która rozszerza się pod wpływem wysokiej temperatury, tworząc szczelną barierę dla ognia, dymu i gazu. ALFA COAT ALFA FR BOARD Farba/płyta ogniochronna Zestaw produktów przeznaczony do ogniochronnego uszczelniania (w ścianach i stropach) przejść rur stalowych i miedzianych oraz przejść kombinowanych z rurami z tworzywa sztucznego, kablami i kanałami wentylacyjnymi. ALFA ATG Żaluzjowa kratka maskująca Stosowana do estetycznego zabezpieczenia wlotów/wylotów kanałów wentylacji. ALFA FR GRILLE Pęczniejąca kratka ogniochronna Wykonana z materiału ekspandującego pod wpływem temperatury powyżej 40 C. INFOLINIA:

3 ALFA MASTIC Uszczelniająca masa ogniochronna OPIS PRODUKTU Odporność ogniowa do 240 minut Dostępność: kartusz 30ml i opakowanie 600ml Kolor: biały Montaż w ścianach i stropach Posiada właściwości ognioszczelne, gazoszczelne, dymoszczelne Długi okres przydatności Łatwość w stosowaniu Produkt trwale elastyczny Do większości powierzchni Gęstość,56-,60 kg/m 3 ALFA MASTIC rozszerza się pod wpływem wysokiej temperatury, tworząc szczelną barierę dla ognia, dymu i gazu. ZASTOSOWANIE Pęczniejąca masa ALFA MASTIC przeznaczona jest do uszczelniania: przejść rur z tworzyw sztucznych przejść rur stalowych i miedzianych przejść rur w izolacji z kauczuku syntetycznego przejść pojedynczych kabli i wiązek kablowych przejść kanałów wentylacyjnych szczelin i dylatacji w ścianach lub stropach wykonanych z ścian G/K, cegły, betonu, żelbetu. Ogniochronna masa akrylowa ALFA MASTIC skutecznie wypełnia szczeliny wokół rur i kabli w przejściach instalacyjnych, szczeliny i dylatacje w przegrodach wykonanych z płyt G/K, cegły, betonu, żelbetu. Szerokość i głębokość uszczelnienia zależy od zastosowania. Ściany elastyczne: Ściana musi mieć grubość co najmniej 00mm i mieć konstrukcję z profili stalowych pokrytych po obu stronach minimum 2 warstwami płyt o grubości min 2,5mm Ściany sztywne: Ściana musi mieć grubość co najmniej 50mm i mieć konstrukcję betonową, z betonu komórkowego lub murowaną, o minimalnej gęstości 650kg/m 3 Stropy sztywne: Strop musi mieć grubość co najmniej 50mm i mieć konstrukcję betonową, z betonu komórkowego lub murowaną, o minimalnej gęstości 650kg/m 3 ZGODNOŚĆ Europejska Aprobata Techniczna ETA 4/086, ETA 4/087 Certyfikat zgodności 0843-CPR-078 Deklaracja właściwości użytkowych DoP AGSO-2 Badania ogniowe zgodnie z normą EN 350 DOSTĘPNOŚĆ TYP 30ml biały 600ml biały Nr artykułu SOP00 SOP002 KLASYFIKACJA OGNIOWA (ALFA MASTIC DLA PRZEWODY i KANAŁY WENTYLACYJNE) Rodzaj instalacji Głębokość uszczelnienia Odporność ogniowa Przegroda Uszczelnienie klap p.poż. 2 x 2,5mm EI 20 Ściana SPOSÓB MONTAŻU. PRZYGOTOWANIE a. Nie należy stosować masy ALFA MASTIC, jeżeli temperatura otoczenia wynosi poniżej 5 C. b. Przed nałożeniem masy należy dokładnie oczyścić powierzchnie z tłuszczu i innych zanieczyszczeń. Masa nie powinna być używana na substratach, które wytwarzają oleje, zmiękczacze czy rozpuszczalniki. c. ALFA MASTIC to produkt na bazie wody. W sytuacjach, kiedy zachodzi ryzyko korozji, elementy korodujące w wodzie, muszą zostać odpowiednio zabezpieczone zanim zostaną zamontowane. d. Aby zagruntować powierzchnie w płytach G/K, krawędzie mogą być nawilżone, ewentualnie można rozcieńczyć ALFA MASTIC z wodą. e. W przypadku uszczelnień przeciwpożarowych, przed aplikacją masy ALFA MASTIC, należy dokonać rozpoznania typu uszczelnienia (jednostronne/dwustronne; poziome/pionowe), typu konstrukcji, elementów przejścia oraz wymaganej wartości EI. Należy postępować zgodnie ze szczegółową instrukcją montażu. 2. APLIKACJA a. Minimalna szerokość uszczelnienia to 0mm. Należy upewnić się, że uszczelniana luka jest wystarczająco szeroka, aby zmieścić wymagany podkład. Jako podkład zaleca się stosować wełnę mineralną. b. Przyciąć podkład tak, aby ciasno wchodził w lukę oraz wszedł na odpowiednią głębokość. c. Wypełnić szczelinę masą ALFA MASTIC na wymaganą głębokość (dla typu uszczelnienia / typu konstrukcji / elementów przejścia / wymaganej wartości EI) 3. WYKOŃCZENIE a. Wykończyć szpachelką lub nożem. b. ALFA MASTIC może być malowany większością farb emulsyjnych i ftalowych. 3

4 DETALE ROZWIĄZAŃ A Rys.. przegroda (A - grubość przegrody) 2 masa ALFA MASTIC 3 podkład z wełny mineralnej 4 kanał wentylacyjny z klapą p.poż. WŁAŚCIWOŚCI TECHNICZNE Stan: Produkt gotowy do użytku, na bazie akrylu Gęstość:,56-,60 kg/m 3 Temperatura zapłonu: Całkowite utwardzenie: Nie dotyczy 3 do 5 dni w zależności od grubości i temperatury Elastyczność: Niska do średniej, 2,5% Zachowanie termiczne: 0,845W/m 2 (± 3%) głębokość ±20mm Przechowywanie: W zamkniętych pojemnikach w temp. od 5 do 30ºC Zgodność: Ograniczenia: Kolor: Dostępność: Produkt nadaje się do stosowania z większością materiałów, ale nie powinien być stosowany w bezpośrednim kontakcie z materiałami bitumicznymi Produkt nie powinien być stosowany w obszarach wilgotnych Biały Kartusz 30 ml, opakowanie 600 ml TRANSPORT I PRZECHOWYWANIE Przechowywać w warunkach suchych i chłodnych; w temperaturze od +5 C do +30 C. Termin przydatności określany jest na produkcie. ALFA COAT Farba ogniochronna OPIS PRODUKTU Odporność ogniowa do 240 minut Dostępność: wiadro 8 L = kg Nie ulega działaniu oleju, grzybów, wilgoci, szkodników Nie zawiera chlorowca i azbestu ZASTOSOWANIE Farba ogniochronna ALFA COAT jest stosowana z płytami ALFA FR BOARD lub innymi płytami z wełny mineralnej o gęstości minimum 60kg/m 3. Zestaw produktów przeznaczony jest do ogniochronnego uszczelniania przejść rur stalowych i miedzianych oraz przejść kombinowanych z rurami z tworzywa sztucznego, kablami i kanałami wentylacyjnymi w ścianach i stropach. W normalnych temperaturach płyta i farba pozostają elastyczne w stopniu pozwalającym na termiczne i mechaniczne ruchy instalacji w otworach. ZGODNOŚĆ Europejska Aprobata Techniczna ETA 4/088 Certyfikat zgodności 0843-CPR-079 Badania ogniowe zgodnie z normą EN 350 DOSTĘPNOŚĆ TYP Nr artykułu 8 L (kg) SOP004 KLASYFIKACJA OGNIOWA Wg ALFA FR BOARD. SPOSÓB MONTAŻU Malowanie pędzlem, wałkiem lub szpachlą do sztablatury. Montaż płyt pomalowanych farbą ALFA COAT wg instrukcji ALFA FR BOARD. 4

5 ORIENTACYJNE ZUŻYCIE Dla osiągniecia mm grubości (2-3 malowania) zużycie wynosi około L na 0,72m 2. WŁAŚCIWOŚCI TECHNICZNE Forma: Lepka farba gotowa do użycia Kolor: Biały Nie lepi się: Po max. 75 min Całkowite utwardzenie: 3 do 5 dni, w zależności od grubości i temperatury Elastyczność: Niska do średniej, 2,5% Gęstość:,3,4 g/cm 3 ph 8,5 9,2 ph Temperatura zapłonu: brak Zawartość ciał stałych: >58% Zakres temperatur: -30 C do +80 C (po utwardzeniu) Temperatura aplikacji: +0 C do +30 C Trwałość: 25 lat przy użyciu zgodnie z przeznaczeniem TRANSPORT I RZECHOWYWANIE Przechowywać w warunkach suchych i chłodnych; w temperaturze od +5 C do +30 C. Przy kontakcie ze skórą, zmyć produkt wodą przed jego zaschnięciem. Po dostaniu się produktu do oczu natychmiast przemyć wodą. Jeżeli dolegliwości nie ustąpią skonsultować się z lekarzem. ALFA FR BOARD Płyta ogniochronna OPIS PRODUKTU Płyta ogniochronna ALFA FR BOARD to płyta z wełny mineralnej o gęstości 60 kg/m 3 pokryta jednostronnie lub obustronnie akrylową farbą pęczniejącą. Zastosowanie odpowiedniego typu płyty zależy od wymaganej odporności ogniowej oraz rodzaju instalacji. Zestaw (płyta+farba) przeznaczony jest do ogniochronnego uszczelniania przejść rur z tworzyw sztucznych, rur stalowych, miedzianych, kabli i kanałów wentylacyjnych w ścianach i stropach. W normalnych temperaturach płyta i powłoka pozostają elastyczne w stopniu umożliwiającym termiczne i mechaniczne ruchy instalacji w otworach. Oba produkty nie ulegają szkodliwym działaniom oleju, grzybów, wilgoci oraz szkodnikom. Nie zawierają chlorowca oraz azbestu. Produkt dostępny w formie gotowej płyty ogniochronnej ALFA FR BOARD lub jako farba ALFA COAT do zastosowania z płytami z wełny mineralnej o gęstości min 60kg/m 3. Zastosowanie do dużych otworów w ścianach i stropach Odporność ogniowa do 240 minut Nie ulega szkodliwemu działaniu olejów, grzybów, wilgoci i szkodników Nie zawiera chlorowca i azbestu Wymiary płyt: 200x600mm; grubości: 50mm, 60mm ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU: Farba ogniochronna ALFA COAT Płyta ogniochronna ALFA FR BOARD Uszczelniająca masa ogniochronna ALFA MASTIC Płyta z wełny mineralnej o gęstości minimalnej 60kg/m 3 Otulina z wełny mineralnej o gęstości minimum 80kg/m 3 ZASTOSOWANIE Płyta ALFA FR BOARD i farba ALFA COAT przeznaczone są do uszczelniania przejść instalacyjnych: rur z tworzyw sztucznych rur stalowych i miedzianych rur w izolacji z kauczuku syntetycznego pojedynczych kabli, wiązek i koryt kablowych kanałów wentylacyjnych w ścianach lub stropach wykonanych z ścian G/K, cegły, betonu, żelbetu. Ściany elastyczne: Ściana musi mieć grubość co najmniej 00mm i mieć konstrukcję z profili stalowych pokrytych po obu stronach minimum 2 warstwami płyt o grubości min 2,5mm Ściany sztywne: Ściana musi mieć grubość co najmniej 50mm i mieć konstrukcję betonową, z betonu komórkowego lub murowaną, o minimalnej gęstości 650kg/m 3 Stropy sztywne: Strop musi mieć grubość co najmniej 50mm i mieć konstrukcję betonową, z betonu komórkowego lub murowaną, o minimalnej gęstości 650kg/m 3 MAKSYMALNE WYMIARY OTWORU: ŚCIANY [wysokość x szerokość]: 200 x 2400 [mm] STROPY 200 x 2400 [mm] 5

6 ZGODNOŚĆ Europejska Aprobata Techniczna ETA 4/088 Certyfikat zgodności 0843-CPR-079 Badania ogniowe zgodnie z normą EN 350 TRANSPORT I PRZECHOWYWANIE Przechowywać w warunkach suchych i chłodnych; w temperaturze od +5 C do +25 C. DOSTĘPNOŚĆ TYP 200x600x50 mm -S 200x600x60 mm -S Nr artykułu SOP022 SOP x600x60 mm 2-S SOP024 -S płyta jednostronnie malowana 2-S płyta dwustronnie malowana KLASYFIKACJA OGNIOWA (ALFA FR BOARD DLA PRZEWODY i KANAŁY WENTYLACYJNE) Rodzaj instalacji Odporność ogniowa Rodzaj płyty Przegroda Uszczelnienie klap p.poz. EI 80 2 x 60mm ALFA FR BOARD 2-S Ściana SPOSÓB MONTAŻU. PRZYGOTOWANIE a. Upewnić się, że powierzchnia otworu jest wolna od wszelkich zabrudzeń. b. Typ i ilość płyt ogniochronnych zależy od rodzaju przejścia, instalacji i odporności ogniowej. c. Należy postępować zgodnie z instrukcjami w ETA. d. Zmierzyć otwór i dociąć płytę. e. Wszystkie krawędzie płyt mogą być pokryte za pomocą ALFA COAT lub ALFA MASTIC przed zamontowaniem. Zapewni to skuteczne zamocowanie uszczelnienia i zapewni pełną dymoszczelność. 2. MONTAŻ a. Włożyć odpowiednią ilość i grubość płyt do otworu zgodnie z rysunkami w instrukcji montażu. W przypadku stosowania niepomalowanych płyt z wełny mineralnej, po włożeniu pomalować płytę tak, aby nie było prześwitów wełny mineralnej. Ilość malowań płyty z wełny mineralnej to minimum 2 razy w celu uzyskania wymaganej grubości warstwy suchej tj. mm. b. Przy montowaniu pojedynczej warstwy płyt w ścianie płyty mogą być położone z jednej strony lub w środku. c. W ścianach G/K, płyta powinna być zamontowana pomalowaną stroną równo z licem ściany. d. Przy montażu w stropie, płytę należy zamontować równo z licem stropu od spodu. 3. WYKOŃCZENIE a. Wszelkie nieszczelności muszą zostać wypełnione za pomocą ALFA MASTIC z dwóch stron przegrody. b. ALFA FR BOARD mogą być malowane większością farb emulsyjnych lub ftalowych. DETALE ROZWIĄZAŃ A 2 3 Rys.. KANAŁ WENTYLACYJNY Z KLAPĄ P.POŻ. przegroda (A - grubość przegrody) 2 płyta ogniochronna ALFA FR BOARD 3 kanał wentylacyjny z klapą p.poż. 6

7 ALFA FR GRILLE Pęczniejąca kratka ogniochronna OPIS PRODUKTU odporność ogniowa 60, 20 i 240 minut przepływ powietrza do 80% maksymalne wymiar pojedynczej kratki: okrągłe - Ø 400 [mm]; prostokątne 600 x 600 [mm] Przeciwpożarowe kratki wentylacyjne ALFA FR GRILLE wykonane są z materiału ekspandującego pod wpływem temperatury powyżej 40 o C. Pęczniejące wkłady podczas pożaru zamykają otwór wentylacyjny, nie dopuszczając do rozprzestrzeniania się ognia i dymu. ZASTOSOWANIE Kratki wentylacyjne ALFA FR GRILLE instaluje się w otworach wentylacyjnych w ścianach i stropach. Materiał pęczniejący w czasie pożaru wypełnia całkowicie otwór, zapobiega przedostaniu się ognia i dymu do sąsiednich pomieszczeń. Ściany sztywne: Ściana musi mieć grubość co najmniej 50mm i mieć konstrukcję betonową, z betonu komórkowego lub murowaną, o minimalnej gęstości 600kg/m 3. Stropy sztywne: Strop musi mieć grubość co najmniej 50mm i mieć konstrukcję betonową, z betonu komórkowego lub żelbetową, o minimalnej gęstości 700 kg/m 3. ZGODNOŚĆ Raport z badań: LZP /5/Z00NP - ściana LZP /5/Z00NP - ściana LZP0-0490/6/Z00NZP - ściana LZP /6/Z00NZP - strop LZP /6/Z00NZP strop DOSTĘPNOŚĆ, KLASYFIKACJA OGNIOWA (KRATKA PROSTOKĄTNA) /-5 - EI60; 80+/-5 - EI / Rys.. Kratka prostokątna EI 60, EI 240 metalowa obudowa 2 siatka z drutu stalowego 3 wkład pęczniejący (wymiary w mm) Rys. 2. Kratka prostokątna EI 20 metalowa obudowa 2 wkład pęczniejący (wymiary w mm) Wys. [mm] EI 60 / Szer. [mm] / Nr artykułu SOINT009 SOINT0020 SOINT002 SOINT0022 SOINT0023 SOINT0024 SOINT0025 SOINT0026 SOINT0027 SOINT0028 SOINT0029 SOINT SOINT003 SOINT0032 SOINT0033 SOINT0034 SOINT0035 SOINT0036 SOINT0037 SOINT0038 SOINT0039 SOINT0040 SOINT SOINT0042 SOINT0043 SOINT0044 SOINT0045 SOINT0046 SOINT0047 SOINT0048 SOINT0049 SOINT0050 SOINT SOINT0052 SOINT0053 SOINT0054 SOINT0055 SOINT0056 SOINT0057 SOINT0058 SOINT0059 SOINT SOINT006 SOINT0062 SOINT0063 SOINT0064 SOINT0065 SOINT0066 SOINT0067 SOINT SOINT0069 SOINT0070 SOINT007 SOINT0072 SOINT0073 SOINT0074 SOINT SOINT0076 SOINT0077 SOINT0078 SOINT0079 SOINT0080 SOINT SOINT0082 SOINT0083 SOINT0084 SOINT0085 SOINT SOINT0087 SOINT0088 SOINT0089 SOINT SOINT009 SOINT0092 SOINT SOINT0094 SOINT SOINT0096 7

8 Wys. [mm] EI 20 / Szer. [mm] / Nr artykułu SOINT0097 SOINT0098 SOINT0099 SOINT00 SOINT SOINT0355 SOINT009 SOINT00 SOINT02 SOINT SOINT0356 SOINT0357 SOINT020 SOINT022 SOINT SOINT0358 SOINT0359 SOINT0360 SOINT039 SOINT SOINT036 SOINT0362 SOINT0363 SOINT0364 SOINT047 Wys. [mm] EI 240 / Szer. [mm] / Nr artykułu SOINT024 SOINT025 SOINT026 SOINT027 SOINT028 SOINT029 SOINT0220 SOINT022 SOINT0222 SOINT0223 SOINT0224 SOINT SOINT0226 SOINT0227 SOINT0228 SOINT0229 SOINT0230 SOINT023 SOINT0232 SOINT0233 SOINT0234 SOINT0235 SOINT SOINT0237 SOINT0238 SOINT0239 SOINT0240 SOINT024 SOINT0242 SOINT0243 SOINT0244 SOINT0245 SOINT SOINT0247 SOINT0248 SOINT0249 SOINT0250 SOINT025 SOINT0252 SOINT0253 SOINT0254 SOINT SOINT0256 SOINT0257 SOINT0258 SOINT0259 SOINT0260 SOINT026 SOINT0262 SOINT SOINT0264 SOINT0265 SOINT0266 SOINT0267 SOINT0268 SOINT0269 SOINT SOINT027 SOINT0272 SOINT0273 SOINT0274 SOINT0275 SOINT SOINT0277 SOINT0278 SOINT0279 SOINT0280 SOINT SOINT0282 SOINT0283 SOINT0284 SOINT SOINT0286 SOINT0287 SOINT SOINT0289 SOINT SOINT029 Dotyczy wszystkich kratek ALFA FR GRILLE: Standardowy wymiar kratek: [SZEROKOŚĆ x WYSOKOŚĆ] oznacza: [WYMIAR WIĘKSZY x WYMIAR MNIEJSZY] Istnieje możliwość zamówienia ALFA FR GRILLE w dowolnym wymiarze cena ustalana jest indywidualnie. DOSTĘPNOŚĆ, KLASYFIKACJA OGNIOWA (KRATKA OKRĄGŁA) EI /-5 EI / Rys. 3. Kratka okrągła EI 60 / EI 20 metalowa obudowa 2 siatka z drutu stalowego 3 wkład pęczniejący (wymiary w mm) 00 8

9 Średnica w [mm] / Nr artykułu Odporność ogniowa EI 60 SOINT000 SOINT0002 SOINT0003 SOINT0297 SOINT0004 SOINT0005 SOINT0006 SOINT0007 SOINT0298 SOINT0008 SOINT0009 EI 20 SOINT000 SOINT00 SOINT002 SOINT0299 SOINT003 SOINT004 SOINT005 SOINT006 SOINT0300 SOINT007 SOINT008 DETALE ROZWIĄZAŃ: Rys Przekrój przez ścianę ściana 2 osłona maskująca (np. ALFA ATG) 3 stalowe wkręty 4 uszczelniająca masa ogniochronna 5 kratka wentylacyjna ALFA FR GRILLE 3 4 Przekrój przez strop Rys. 5. strop 2 kratka wentylacyjna ALFA FR GRILLE 3 osłona maskująca (np. ALFA ATG) 4 stalowe wkręty uszczelniająca masa ogniochronna SPOSÓB MONTAŻU. Dobrać rozmiar kratki do wielkości otworu. 2. Nałożyć niewielką ilość masy ogniochronnej (np. ALFA MASTIC) na kratkę wzdłuż jej krawędzi. 3. Wcisnąć kratkę do otworu. 4. Pozostałe szczeliny i ubytki uzupełnić masą ogniochronną (np. ALFA MASTIC). 5. Zamocować osłony maskujące (np. ALFA ATG) po obu stronach przegrody za pomocą stalowych wkrętów. TRANSPORT I PRZECHOWYWANIE Przechowywać w warunkach suchych i chłodnych; w temperaturze od +5 C do +25 C. 9

10 ALFA ATG Żaluzjowa kratka maskująca OPIS PRODUKTU Żaluzjowa kratka maskująca ALFA ATG stosowana jest do estetycznego zabezpieczenia wlotów/wylotów kanałów wentylacji. Kratka ALFA ATG wytwarzana jest za pomocą nowoczesnych technik produkcyjnych oraz precyzyjnych maszyn tłoczących. Materiałem jest stal o grubości 0,9 mm. Żaluzje są w odległości co 8,5mm, z 30%-owym nachyleniem ku dołowi. ZASTOSOWANIE W ścianach i drzwiach z zamontowanymi pęczniejącymi kratkami ogniochronnymi (np. ALFA FR GRILLE). DOSTĘPNOŚĆ Kolory: Standardowy kolor: satynowy. Kolor na zamówienie: biały. Inne kolory (RAL) dostępne w cenie +20%/szt. oraz z opłatą niezależną od ilości: +80zł netto/każdy kolor. Wymiary: Standardowy wymiar [SZEROKOŚĆ x WYSOKOŚĆ] oznacza [WIĘKSZY x MNIEJSZY]. Istnieje możliwość zamówienia wymiaru odwrotnego tj. wysokość większa od szerokości; w takim przypadku należy podać tę dodatkową informację w zamówieniu. TABELA DOSTĘPNOŚCI, POWIERZCHNIA CZYNNA Wysokość [mm] Szerokość [mm] / Nr Artykułu / Powierzchnia czynna [cm 2 ] SOGI00 SOGI002 SOGI003 SOGI004 SOGI005 SOGI006 SOGI007 SOGI008 SOGI009 SOGI00 63 cm 2 98 cm 2 25 cm 2 6 cm 2 97 cm cm 2 24 cm cm cm cm 2 SOGI0 SOGI02 SOGI03 SOGI04 SOGI05 SOGI06 SOGI07 SOGI08 SOGI09 52 cm 2 93 cm cm cm cm cm cm cm cm 2 SOGI020 SOGI02 SOGI022 SOGI023 SOGI024 SOGI025 SOGI026 SOGI cm cm 2 4 cm cm cm 2 67 cm cm cm 2 SOGI028 SOGI029 SOGI030 SOGI03 SOGI032 SOGI033 SOGI cm 2 59 cm 2 63 cm cm cm cm cm 2 SOGI035 SOGI036 SOGI037 SOGI038 SOGI039 SOGI cm cm cm cm cm cm 2 SOGI04 SOGI042 SOGI043 SOGI044 SOGI cm cm 2 00 cm cm cm 2 SOGI046 SOGI047 SOGI048 SOGI cm 2 26 cm cm 2 68 cm 2 SOGI cm 2 SOGI05 55 cm 2 SOGI cm 2 SOGI053 SOGI cm 2 20 cm 2 SOGI cm 2 5mm 3mm WYMIAR* -3mm WYMIAR* +4mm WYMIAR* -2,5mm WYMIAR* +4mm TRANSPORT I PRZECHOWYWANIE Przechowywać w warunkach suchych i chłodnych; w temperaturze od +5 C do +25 C. Z uwagi na specyfikę publikacji DTP, ALFASEAL GROUP Sp. z o.o. uprzejmie informuje: niniejszy dokument ma charakter wyłącznie informacyjny. Treść dokumentu nie może być podstawą do jakichkolwiek roszczeń wobec ALFASEAL GROUP Sp. z o.o. Aktualne wytyczne oraz wiążące stanowisko w zakresie danego rozwiązania, ALFASEAL GROUP Sp. z o.o. prezentuje wyłącznie na piśmie w odpowiedzi na konkretne zapytanie. W ramach polityki rozwoju i ciągłego testowania produktów, ALFASEAL GROUP Sp. z o.o. zastrzega sobie prawo do zmiany i modyfikacji specyfikacji produktu bez ostrzeżenia. Wszystkie informacje zawarte w niniejszym dokumencie są podane w dobrej wierze i są przewidziane wyłącznie jako wskazówki. Wszelkie ilustracje wykonane są tylko w celach poglądowych. ALFASEAL GROUP Sp. z o.o. nie ma kontroli nad kompetencjami instalatorów oraz warunkami panującymi w miejscu stosowania danego rozwiązania. ALFASEAL GROUP Sp. z o.o. nie zapewnia żadnych gwarancji, wyraźnych lub dorozumianych, w odniesieniu do faktycznego wykonania i działania lub o których mowa w niniejszym dokumencie. ALFASEAL GROUP Sp. z o.o. nie ponosi odpowiedzialności za potencjalne straty, uszkodzenia lub szkody wynikające z wykorzystania informacji zawartych w niniejszym dokumencie. 0

11 OBIEKTY REFERENCYJNE Q22 WARSAW SPIRE PLAC UNII LUBELSKIEJ URZĄD MARSZAŁKOWSKI (Poznań) OVO (Wrocław) POZNAŃ CITY CENER (Poznań) OLIVIA BUSINESS CENTRE (Gdańsk) SILESIA OFFICE CENTER (Chorzów) CAPITAL TOWERS (Rzeszów) OKRĄGLAK (Opole) CENTRUM BIUROWE NEPTUN (Gdańsk) HOTEL NOVOTEL (Łódź) BUSINESS GARDEN (Wrocław) Galeria POSNANIA (Poznań) Stadion ENERGA (Gdańsk) Biurowiec T-MOBILE OFFICE PARK WORONICZA QBIK WOLA CENTER OXYGEN RESIDENCE NOBILIS BUSINESS HOUSE (Wrocław) Osiedle ESPRESSO OLIVIA STAR (Gdańsk) UG WYDZIAŁ CHEMII (Gdańsk) CZTERY OCEANY (Gdańsk) Hotel TRITON (Łódź) SYMETRIS BUSINESS PARK (Łódź) IKEA (Lublin) ARŁAMÓW Ośrodek wypoczynkowy (Ustrzyki Dolne)
