1 Zasilacze buforowe i akcesoria

2 Spis treści Zasilacze buforowe Strona 2 Zasilacze buforowe Seria HPSB Seria PSDCB Seria HPSBOC Seria PSBS Seria AWZ Strona 7 Zasilacze buforowe spełniające normę alarmową EN Seria AWZ plus Seria PSBEN Strona 10 Zasilacze buforowe spełniające normę pożarową EN54-4 Seria EN54 Moduły bezpiecznikowe do zasilaczy EN54 Oprogramowanie PowerSecurity do zasilaczy serii PSBEN i EN54 Strona 14 Interfejsy do zasilaczy serii PSBEN i EN54 Strona 15 Zasilacze buforowe w obudowie hermetycznej IP65 Seria PSBSH Strona 16 Zasilacze buforowe wielo RACK 19 Seria RUPS Strona 17 Zasilacze buforowe jedno RACK 19 Seria ROUPS Seria RLB listwy bezpiecznikowe Seria ROUPS VR Strona 20 Kontrolery akumulatorów 12VDC / 24VDC / 48VDC do zasilaczy buforowych RACK 19 Seria RCB, RC

3 Strona 21 Zasilacze buforowe na szynę DIN Seria DINB Strona 22 Zasilacze buforowe do zabudowy Seria PSB Seria PSBOC Strona 24 Moduły zasilaczy buforowych Moduły zasilaczy buforowych Seria MS / MSR / MSRK Seria ML / MLR / MLRK Seria MSRD Strona 27 Strona 28 Strona 29 Przetwornice Przetwornice obniżające napięcie Przetwornice podwyższająco-obniżające napięcie Przetwornice podwyższające napięcie Strona 30 Reduktory napięcia Seria RN Strona 31 Strona 34 Moduły Moduły bezpiecznikowe i zabezpieczające Moduły przekaźnikowe / automatyki

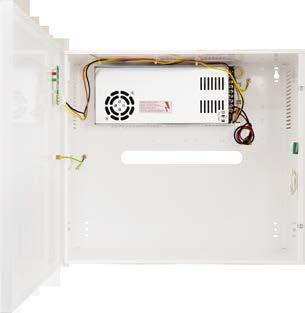

4 Zasilacze buforowe / 27,6VDC / 48VDC / 54VDC impulsowe Seria HPSB szeroki zakres napięcia zasilania: VAC impulsowy stabilizator napięcia ochrona akumulatora przed nadmiernym rozładowaniem (UVP) przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP *, przepięciowe, antysabotażowe, termiczne OHP * gwarancja: 2 lata od daty produkcji * w zależności od modelu HPSB1512B całkowity ładowania akumulatora Miejsce na akumulator 1,5A 0,5A 7Ah HPSB2512B 2,5A 0,5A 7Ah HPSB2512C 2,5A 0,5A 17Ah HPSB3512B 3,5A 0,5A 7Ah HPSB3512C 3,5A 0,5A 17Ah HPSB5512C 5,5A 0,5A 17Ah HPSB7012C 7A 1A / 2A 17Ah HPSB7012D 7A 1A / 2A 40Ah HPSB7012E 7A 1A / 2A 65Ah HPSB11A12C 11A 1A / 4A 17Ah HPSB11A12D 11A 1A / 4A 40Ah HPSB11A12E 11A 1A / 4A 65Ah HPSB20A12C 20A 2A / 4A / 8A 17Ah HPSB20A12E 20A 2A / 4A / 8A 65Ah HPSB1824B 1,8A 0,3A 2 7Ah HPSB3524B 3,5A 0,5A / 1A 2 7Ah HPSB3524C 3,5A 0,5A / 1A 2 17Ah ,6VDC HPSB5524C 5,5A 0,5A / 2A 2 17Ah HPSB10A24C 10A 1A / 2A / 4A 2 17Ah HPSB10A24D 10A 1A / 2A / 4A 2 40Ah HPSB1248C 1,2A 0,5A 17Ah VDC HPSB2548C 2,5A 0,5A 2 17Ah HPSB1348B 1,3A 0,3A 4 7Ah HPSB2548B 54VDC 2,5A 0,5A / 1A 4 7Ah HPSB5048C 5A 0,5A / 1A / 2A 4 17Ah GREEN POWER Przykładowy produkt HPSB10A24D Akcesoria MPSB12 Moduł automatyki PSB 13,8V MPSB24 Moduł automatyki PSB 27,6V MPSB48 Moduł automatyki PSB 54V MPSB12 Przykładowy produkt: HPSB10A24D 2 40Ah 27,6VDC Odbiornik Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 2

5 Zasilacze buforowe wielo Seria PSDCB zasilanie: VAC dostępne modele: / 5 1A / 9 1A / 16 1,1A prąd ładowania akumulatora: 1A / 2A / 4A / 8A * ilość wyjść bezpiecznik: 5 1A / 9 1A / 16 1A rodzaj bezpiecznika: TOPIK miejsce na akumulator: 17Ah / 65Ah ochrona akumulatora przed nadmiernym rozładowaniem (UVP) przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP, przepięciowe, termiczne OHP, antysabotażowe uwagi: obudowa natynkowa, zamykanie skręcana (możliwość montażu zamka) gwarancja: 2 lata od daty produkcji * w zależności od modelu Przykładowy produkt PSDCB09129C całkowity Ilość wyjść ładowania akumulatora Miejsce na akumulator Rodzaj bezpiecznika PSDCB05125C 7A 5 1A 1A / 2A 17Ah 1A TOPIK PSDCB09129C 11A 9 1A 1A / 4A 17Ah 1A TOPIK PSDCB161220E 20A 16 1,1A 2A / 4A / 8A 65Ah 1A TOPIK Przykładowy produkt: PSDCB09129C Bezpieczniki TOPIK 17Ah Odbiornik 1 Odbiornik 9 Odbiornik 2 Odbiornik 8 Odbiornik 3 Odbiornik 7 Odbiornik 4 Odbiornik 6 9 1A Odbiornik 5 Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 3

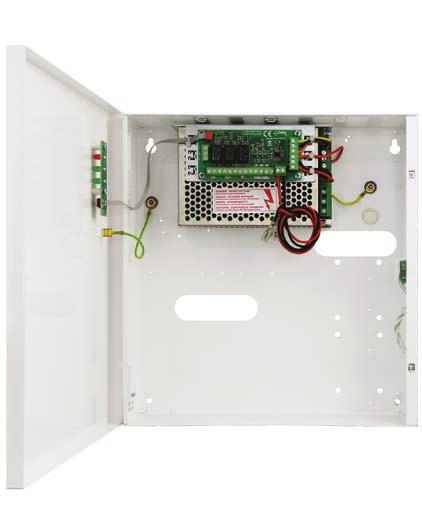

6 Zasilacze buforowe / 27,6VDC / 54VDC impulsowe, z wyjściami technicznymi Seria HPSBOC szeroki zakres napięcia zasilania: VAC impulsowy stabilizator napięcia wyjścia techniczne typu przekaźnik i OC: EPS zaniku sieci, PSU awaria zasilacza, LoB niskie napięcie akumulatora ochrona akumulatora przed nadmiernym rozładowaniem (UVP) przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP *, przepięciowe, antysabotażowe, termiczne OHP * gwarancja: 2 lata od daty produkcji * w zależności od modelu GREEN POWER plus Przykładowy produkt HPSBOC3512C całkowity ładowania akumulatora Miejsce na akumulator HPSBOC2512B 2,5A 0,5A 7Ah HPSBOC3512C 3,5A 0,5A 17Ah HPSBOC7012C 7A 1A / 2A 17Ah HPSBOC11A12C 11A 1A / 4A 17Ah HPSBOC20A12E 20A 2A / 4A / 8A 65Ah HPSBOC3524C 3,5A 0,5A / 1A 2 17Ah HPSBOC5524C 27,6VDC 5,5A 0,5A / 2A 2 17Ah HPSBOC10A24C 10A 1A / 2A / 4A 2 17Ah HPSBOC2548B 2,5A 0,5A / 1A 4 7Ah VDC HPSBOC5048C 5A 0,5A / 1A / 2A 4 17Ah Przykładowy produkt: HPSBOC3512C 17Ah Odbiornik Wyjścia techniczne typu OC i przekaźnikowe: EPS zanik sieci PSU awaria zasilacza LoB niskie napięcie akumulatora np. centrala alarmowa Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 4

7 Zasilacze buforowe / 27,6VDC impulsowe, z wyjściami technicznymi Seria PSBS zasilanie: impulsowy stabilizator napięcia wyjścia techniczne typu OC: EPS zaniku sieci, PSU awaria zasilacza, LoB niskie napięcie akumulatora ochrona akumulatora przed nadmiernym rozładowaniem (UVP) przeciwzwarciowe SCP, przeciążeniowe OLP, termiczne OHP, przepięciowe, antysabotażowe, nadnapięciowe OVP * gwarancja: 5 lat od daty produkcji * w zależności od modelu BLUE POWER Przykładowy produkt PSBS3012C PSBS1012B całkowity ładowania akumulatora Miejsce na akumulator 1,2A 0,2A / 0,5A 7Ah PSBS2012B 2,2A 0,2A / 0,5A 7Ah PSBS3012C 3,5A 0,5A / 1A 17Ah PSBS5012C 5,5A 0,5A / 1A / 2A / 3A 17Ah PSBS5012D 5,5A 0,5A / 1A / 2A / 3A 40Ah PSBS5012E 5,5A 0,5A / 1A / 2A / 3A 65Ah PSBS10A12C 11A 1A / 2A / 3A / 5A 17Ah PSBS10A12D 11A 1A / 2A / 3A / 5A 40Ah PSBS10A12E 11A 1A / 2A / 3A / 5A 65Ah PSBS2024B 2,2A 0,2A / 0,5A 2 7Ah PSBS3024C 27,6VDC 3,5A 0,5A / 1A 2 17Ah PSBS5024C 5,5A 0,5A / 1A / 2A / 3A 2 17Ah Przykładowy produkt: PSBS3012C 17Ah Odbiornik Wyjścia techniczne typu OC: EPS zanik sieci PSU awaria zasilacza LoB niskie napięcie akumulatora np. centrala alarmowa Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 5

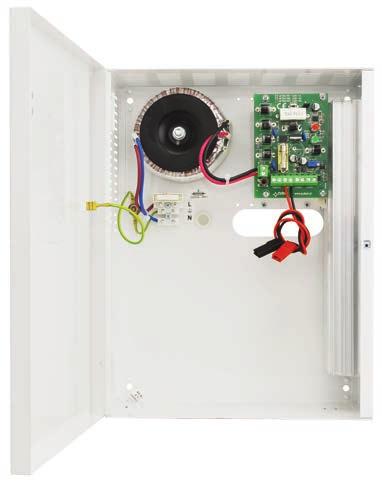

8 Zasilacze buforowe liniowe Seria AWZ zasilanie: liniowy stabilizator napięcia ochrona akumulatora przed nadmiernym rozładowaniem (UVP) przeciwzwarciowe SCP, przeciążeniowe OLP, termiczne OHP, przepięciowe, antysabotażowe gwarancja: 5 lat od daty produkcji GREY POWER Przykładowy produkt AWZ300 całkowity ładowania akumulatora Miejsce na akumulator AWZ100 1A 0,1A 1,2Ah AWZ101 1A 0,1A 7Ah AWZ200 2A 0,3A 7Ah AWZ201 2A 0,3A 17Ah AWZ300 3A 0,7A 17Ah Przykładowy produkt: AWZ300 17Ah Odbiornik Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 6

9 Zasilacze buforowe / 27,6VDC liniowe, spełniające normę alarmową PN-EN stopień 1, 2 Seria AWZ plus zasilanie: liniowy stabilizator napięcia zgodność z normą PN-EN w stopniu 1 2 i klasy środowiskowej II wyjścia techniczne typu OC: EPS sygnalizacja zaniku sieci, PSU sygnalizacja awarii zasilacza, APS sygnalizacja awarii akumulatorów ochrona akumulatora przed nadmiernym rozładowaniem (UVP) przeciwzwarciowe SCP, przeciążeniowe OLP termiczne OHP, przepięciowe, antysabotażowe, nadnapięciowe OVP gwarancja: 5 lat od daty produkcji GREY POWER plus Przykładowy produkt AWZ333 całkowity ładowania akumulatora Miejsce na akumulator AWZ110 1A 0,4A 7Ah AWZ230 2A 0,4A / 0,9A 7Ah AWZ222 2A 0,4A / 0,9A 17Ah Spełniające normę alarmową PN-EN stopień 1, 2 AWZ333 3A 0,4A / 0,9A 17Ah AWZ224 27,6VDC 2A 0,4A 2 7Ah Przykładowy produkt: AWZ333 17Ah Odbiornik Wyjścia techniczne typu OC: EPS zanik sieci PSU awaria zasilacza APS awaria akumulatora np. centrala alarmowa Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 7

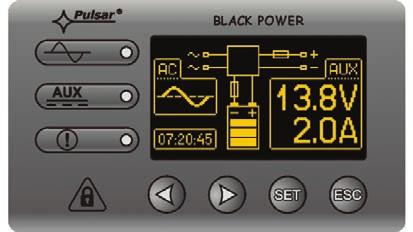

10 Zasilacze buforowe / 27,6VDC impulsowe, spełniające normę alarmową PN-EN stopień 1, 2, 3 Seria PSBEN BLACK POWER wyświetlacz LED wyświetlacz graficzny LCD zasilanie: impulsowy stabilizator napięcia mikroprocesorowy system automatyki zgodność z normą PN-EN w stopniu 1 3 i klasy środowiskowej II inteligentne zarządzanie wyjściowym stopniem mocy zasilacza dynamiczny test akumulatora kontrola napięć akumulatora wejście awarii zbiorczej EXT IN wyjścia techniczne z izolacją galwaniczną: EPS sygnalizacja zaniku sieci, PSU sygnalizacja awarii zasilacza, APS sygnalizacja awarii akumulatorów ochrona akumulatora przed nadmiernym rozładowaniem (UVP) przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP, termiczne OHP, przepięciowe, antysabotażowe (otwarcie obudowy i oderwanie od podłoża) gwarancja: 5 lat od daty produkcji Złoty Medal MTP Securex 2014 Spełniające normę alarmową PN-EN stopień 1, 2, 3 8

11 BLACK POWER ANT1 INTW INTR RS485 INTRW INTW INTR RS485 ETHERNET ETHERNET INTRE INTE INTR ETHERNET USB USB INTUR INTU INTR Darmowa aplikacja PowerSecurity PowerSecurity także w wersji na platformę Android Miejsce na akumulator Rodzaj wyświetlacza wyjściowy * (dla ogólnego zastosowania) Dostępne modele dla wersji PSBEN2012B 7Ah LED 2A PSBEN3012C 17Ah LED 3A PSBEN3012C/LCD 17Ah LCD 3A PSBEN5012C 17Ah LED 5A PSBEN5012C/LCD 17Ah LCD 5A PSBEN5012D 40Ah LED 5A PSBEN5012D/LCD 40Ah LCD 5A PSBEN5012E 65Ah LED 5A PSBEN10A12D 40Ah LED 10A PSBEN10A12D/LCD 40Ah LCD 10A PSBEN10A12E 65Ah LED 10A PSBEN10A12E/LCD 65Ah LCD 10A Dostępne modele dla wersji 27,6VDC PSBEN2024B 2 7Ah LED 2A PSBEN3024C/LCD 2 17Ah LCD 3A 27,6VDC PSBEN5024C 2 17Ah LED 5A PSBEN5024C/LCD 2 17Ah LCD 5A * dokładne wydajności prądowe uwzględniające prądy ładowania akumulatorów dla poszczególnych stopni zabezpieczenia znajdują się w kartach katalogowych. 9

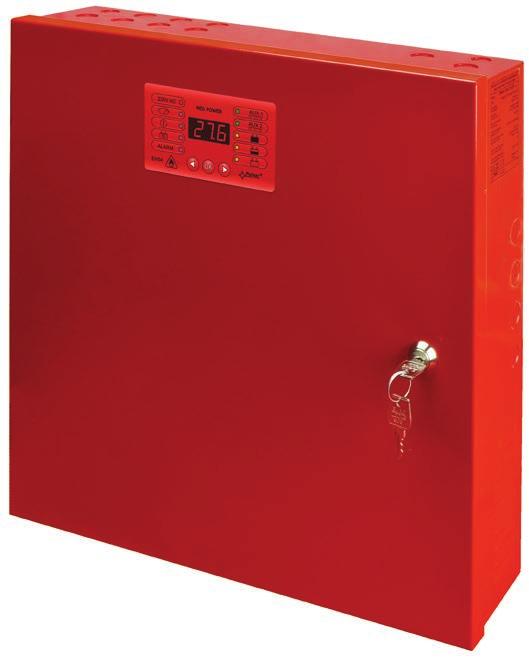

12 Zasilacze buforowe 27,6VDC impulsowe, spełniające normę pożarową PN-EN54-4 Seria EN54 RED POWER wyświetlacz LED wyświetlacz graficzny LCD zasilanie: impulsowy stabilizator napięcia mikroprocesorowy system automatyki zgodność z normami: PN-EN54-4, EN certyfikat stałości właściwości użytkowych CNBOP-PIB Nr 1438-CPR-0385 świadectwo dopuszczenia CNBOP-PIB Nr 2174/2014 niezależnie zabezpieczone wyjścia zasilacza AUX1 i AUX2 inteligentna ochrona zasilacza w stanie przeciążenia kontrola ciągłości obwodu akumulatorów sterowane wyjście przekaźnikowe EXTo wyjścia techniczne z izolacją galwaniczną: EPS sygnalizacja zaniku sieci, PSU sygnalizacja awarii zasilacza, APS sygnalizacja awarii akumulatorów wewnętrzna pamięć stanu pracy zasilacza ochrona akumulatora przed nadmiernym rozładowaniem (UVP) przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP, termiczne OHP, przepięciowe, antysabotażowe (otwarcie obudowy) gwarancja: 5 lat od daty produkcji Złoty Medal MTP Securex 2016 Spełniające normę pożarową PN-EN

13 RED POWER ANT1 INTW INTR RS485 INTRW INTW INTR RS485 ETHERNET ETHERNET INTRE INTE INTR ETHERNET USB USB INTUR INTU INTR Darmowa aplikacja PowerSecurity PowerSecurity także w wersji na platformę Android Miejsce na akumulator dla pracy ciągłej I MAX a I o + I ład sumaryczny dla pracy chwilowej I MAX b I o + I ład Z mikroprocesorową kontrolą pracy i wyświetlaczem LED EN54-2A Ah 1A + 1A 2,0 + 0A EN54-3A Ah 2A + 1A 3,0 + 0A EN54-3A Ah 1,5A + 1,5A 3,0 + 0A EN54-5A Ah 4A + 1A 5,0 + 0A EN54-5A28 27,6VDC 2 28Ah 3,5A + 1,5A 5,0 + 0A EN54-5A Ah 3A + 2A 5,0 + 0A EN54-7A Ah 6A + 1A 7,0 + 0A EN54-7A Ah 5,5A + 1,5A 7,0 + 0A EN54-7A Ah 5A + 2A 7,0 + 0A Z mikroprocesorową kontrolą pracy i wyświetlaczem LCD EN54-2A17LCD 2 17Ah 1A + 1A 2,0 + 0A EN54-3A17LCD 2 17Ah 2A + 1A 3,0 + 0A EN54-3A28LCD 2 28Ah 1,5A + 1,5A 3,0 + 0A EN54-5A17LCD 2 17Ah 4A + 1A 5,0 + 0A EN54-5A28LCD 27,6VDC 2 28Ah 3,5A + 1,5A 5,0 + 0A EN54-5A40LCD 2 40Ah 3A + 2A 5,0 + 0A EN54-7A17LCD 2 17Ah 6A + 1A 7,0 + 0A EN54-7A28LCD 2 28Ah 5,5A + 1,5A 7,0 + 0A EN54-7A40LCD 2 40Ah 5A + 2A 7,0 + 0A 11

14 Moduły bezpiecznikowe do zasilaczy EN54 RED POWER EN54-LB4 LB4/0,5A/FTA moduł bezpiecznikowy EN54 EN54-LB8 LB8/0,5A/FTA moduł bezpiecznikowy EN54 EN54-LB4 EN54-LB8 zasilające 20 30VDC UAUX=UIN (zgodne z napięciem zasilania) Pobór prądu 25 Uin=20 30VDC 43 Uin=20 30VDC Ilość wejść zasilania 2 (IN1, IN2) Ilość wyjść 4 (AUX1 AUX4) 8 (AUX1 AUX8) Zabezpieczenie przeciwzwarciowe (SCP) Optyczna sygnalizacja pracy Wyjścia techniczne Obudowa Warunki pracy Deklaracje, gwarancja 4 F 0,5A 8 F 0,5A Diody LED: L1,,L4 stan wyjść AUX1,,AUX4 PSU sygnalizacja awarii Diody LED: L1,,L8 stan wyjść AUX1,,AUX8 PSU sygnalizacja awarii PSU wyjście techniczne OC awarii do podłączenia do zasilacza PSU wyjście techniczne przekaźnikowe awarii W=110,5 H=45 D=32 [mm] Brak, konstrukcja typu open frame, IP00 II klasa środowiskowa, -10 C +50 C Deklaracje: CE, RoHS; 5 lat od daty produkcji W=150 H=45 D=32 [mm] Montaż Kołki dystansowe 6 Zasilacz serii EN54 RED POWER Zasilacz serii EN54 RED POWER 12

15 Oprogramowanie PowerSecurity do zasilaczy serii PSBEN i EN54 PowerSecurity jest programem umożliwiającym zdalny monitoring parametrów zasilaczy serii PSBEN lub EN54 wyposażonych w interfejs komunikacyjny. Aplikacja ta umożliwia skonfigurowanie połączeń, analizę parametrów oraz zarządzanie grupami zasilaczy. PowerSecurity Zasilacze serii PSBEN Dla zasilaczy serii PSBEN, w oknie zdalnego pulpitu zasilacza monitorowane są następujące parametry: i prąd na wyjściu AUX zasilacza Stan zasilania sieciowego 230V oraz stan naładowania akumulatora (możliwy zdalny test akumulatora) Stan wyjść technicznych (EPS, PSU, APS) Stan wejścia awarii zbiorczej EXTi Dodatkowo możliwy jest odczyt historii zdarzeń oraz dla zasilaczy z wyświetlaczem LCD historia parametrów. Zasilacze serii EN54 Dla zasilaczy serii EN54, w oknie zdalnego pulpitu zasilacza monitorowane są następujące parametry: na wyjściach AUX1 i AUX2 oraz prąd sumaryczny Stan zasilania sieciowego 230V i jego wartość, stan naładowania, temperaturę oraz rezystancję wewnętrzna akumulatora, możliwy jest także zdalny test akumulatora Stan wyjść technicznych (EPS, PSU, APS, Alarm) Stan wejścia awarii zbiorczej EXTi Stan sterowanego wyjścia przekaźnikowego EXTo Stan wejścia tamper TAMPER Dodatkowo możliwy jest odczyt historii zdarzeń oraz dla zasilaczy z wyświetlaczem LCD historia parametrów. Dla zasilaczy z wyświetlaczem LED Zdalne okno pulpitu zasilacza Historia zdarzeń Dla zasilaczy z wyświetlaczem LCD Zdalne okno pulpitu zasilacza Historia zdarzeń Historia parametrów Darmowa aplikacja PowerSecurity PowerSecurity także w wersji na platformę Android 13

16 Interfejsy do zasilaczy serii PSBEN i EN54 SERIAL TTL RS485 INTR Interfejs RS485-TTL Zastosowanie: połączenie zasilacza serii PSBEN lub EN54 z magistralą RS485 Zasilanie: 5VDC/max.30mA z gniazda SERIAL zasilacza Separacja galwaniczna pomiędzy interfejsami RS485 a TTL SERIAL TTL ETHERNET SERIAL TTL SERIAL TTL USB INTE Interfejs ETHERNET Zastosowanie: połączenie zasilacza serii PSBEN lub EN54 z siecią ETHERNET Zasilanie: 5VDC/max.0,95W z gniazda SERIAL zasilacza Przydzielenie statycznego lub dynamicznego (serwer DHCP) adresu IP Zezwolenie CNBOP-PIB do stosowania z zasilaczami serii EN54 w systemach przeciwpożarowych INTW Interfejs Wi-Fi Zastosowanie: połączenie zasilacza serii PSBEN lub EN54 z bezprzewodową siecią Wi-Fi Zasilanie: 5VDC/max.210mA z gniazda SERIAL zasilacza Przydzielenie statycznego lub dynamicznego (serwer DHCP) adresu IP Zezwolenie CNBOP-PIB do stosowania z zasilaczami serii EN54 w systemach przeciwpożarowych INTU Interfejs USB-TTL Zastosowanie: lokalne połączenie zasilacza serii PSBEN lub EN54 z komputerem przez złącze USB Zasilanie: 5VDC/max.25mA z portu USB komputera Zgodność interfejsu USB: USB1.1 / USB 2.0 (Full Speed) Prędkość transmisji: bodów, z kontrolą parzystości SERIAL TTL USB INTC Programator Zastosowanie: konfiguracja interfejsów Wi-Fi: INTW, INTRW Zasilanie: 5VDC/max.25mA z portu USB komputera Zgodność interfejsu USB: USB1.1 / USB 2.0 (Full Speed) Prędkość transmisji: bodów, z kontrolą parzystości RS485 ETHERNET RS485 RS485 USB INTRE Interfejs RS485- ETHERNET Zastosowanie: urządzenie do konwersji sygnałów między magistralą RS485 a siecią ETHERNET Zasilanie: 10 30VDC/max.0,95W Przydzielenie statycznego lub dynamicznego (serwer DHCP) adresu IP Zezwolenie CNBOP-PIB do stosowania z zasilaczami serii EN54 w systemach przeciwpożarowych INTRW Interfejs RS485-Wi-Fi Zastosowanie: urządzenie do konwersji sygnałów między magistralą RS485 a siecią Wi-Fi Zasilanie: 10 30VDC/80 20mA Przydzielenie statycznego lub dynamicznego (serwer DHCP) adresu IP Zezwolenie CNBOP-PIB do stosowania z zasilaczami serii EN54 w systemach przeciwpożarowych INTUR Interfejs USB-RS485 Zastosowanie: konwersja danych z magistrali RS485 do komputera poprzez port USB Zasilanie: 5VDC/max.25mA z portu USB komputera Zgodność interfejsu USB: USB1.1 / USB 2.0 (Full Speed) Prędkość transmisji: bodów, z kontrolą parzystości SMA-RP/U.FL ANT1 Antena WiFi 2,4GHz z podstawą magnetyczną Zastosowanie: Antena dookólna przeznaczona jest do pracy w paśmie Wi-Fi 2,4GHz Częstotliwość / Impedancja: 2,4GHz / 50 Ohm VSWR / Zysk energetyczny: <2,0 / 5dBi Polaryzacja: Pionowa Przewód: długość 1,5m / wtyk SMA-RP/U.FL 14

17 Zasilacze buforowe impulsowe, z wyjściami technicznymi w obudowie hermetycznej IP65 Seria PSBSH zasilanie: impulsowy stabilizator napięcia zasilacz w obudowie hermetycznej IP65, ABS wyjścia techniczne typu OC: EPS zaniku sieci, PSU awaria zasilacza, LoB niskie napięcie akumulatora ochrona akumulatora przed nadmiernym rozładowaniem (UVP) przeciwzwarciowe SCP, przeciążeniowe OLP, termiczne OHP, przepięciowe, antysabotażowe gwarancja: 2 lata od daty produkcji IP65 Przykładowy produkt PSBSH2012B całkowity ładowania akumulatora Miejsce na akumulator Ilość dławnic / średnica przewodu PSBSH1012A 1A 0,2A 1,2Ah szt. / 4 8mm PSBSH1012B 1A 0,2A / 0,5A 7Ah szt. / 4 8mm PSBSH2012B 2A 0,2A / 0,5A 7Ah szt. / 4 8mm Przykładowy produkt: PSBSH2012B 7Ah Odbiornik Wyjścia techniczne typu OC: EPS zanik sieci PSU awaria zasilacza LoB niskie napięcie akumulatora np. centrala alarmowa Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 15

18 Zasilacze buforowe wielo / 27,6VDC / 54VDC z bezpiecznikiem TOPIK / PTC Seria RUPS zasilanie: VAC dostępne modele: / 8 1A 27,6VDC / 8 1A 54VDC / 8 0,5A ilość wyjść bezpiecznik: 8 0,5A, 8 1A * rodzaj bezpiecznika: TOPIK / PTC * prąd ładowania akumulatora: 0,5A, 1A * akumulator: Ah / Ah / Ah * ochrona akumulatora przed nadmiernym rozładowaniem UVP przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP, przepięciowe wyjście techniczne typu przekaźnik: ALARM wyjście techniczne awarii zbiorczej sygnalizacja akustyczna awarii BUZZER uwagi: obudowa standard RACK 19 2U gwarancja: 2 lata od daty produkcji * w zależności od modelu Przykładowy produkt RUPS812T RACK 19 Bezpiecznik RUPS812T TOPIK 9A 8 1A RUPS812P PTC 9A 8 1A RUPS824T TOPIK 9A 8 1A 27,6VDC RUPS824P PTC 9A 8 1A całkowity Ilość wyjść ładowania akumulatora RUPS848T TOPIK 4,5A 8 0,5A 54VDC RUPS848P PTC 4,5A 8 0,5A 1A (1 7 28Ah) 1A (1 7 28Ah) 1A (2 7 28Ah) 1A (2 7 28Ah) 0,5A (4 7 17Ah) 0,5A (4 7 17Ah) Rodzaj bezpiecznika Wyjście techniczne montażowe W M x H M 1A TOPIK 19 2U A PTC 19 2U A TOPIK 19 2U A PTC 19 2U ,5A TOPIK 19 2U ,5A PTC 19 2U Przykładowy produkt: RUPS812T Rozłączne gniazdo zasilania Sygnalizacja LED Wyjście awarii 8 1A Ah Odbiornik 1 Odbiornik 8 Odbiornik 2 Odbiornik 7 Odbiornik 3 Odbiornik 6 Odbiornik 4 Odbiornik 5 Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 16

19 Zasilacze buforowe 1- / 27,6VDC / 54VDC z bezpiecznikiem TOPIK Seria ROUPS zasilanie: VAC dostępne modele: / 1 18A 27,6VDC / 1 9A 54VDC / 1 4,5A ilość wyjść bezpiecznik: 1 20A / 1 10A / 1 5A * rodzaj bezpiecznika: TOPIK prąd ładowania akumulatora: 0,5A / 1A / 2A / 4A / 8A * akumulator: Ah / Ah / Ah * ochrona akumulatora przed nadmiernym rozładowaniem UVP przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP, przepięciowe, termiczne OHP wyjście techniczne typu przekaźnik: ALARM wyjście techniczne awarii zbiorczej sygnalizacja akustyczna awarii BUZZER uwagi: obudowa standard RACK 19 2U gwarancja: 2 lata od daty produkcji * w zależności od modelu Przykładowy produkt ROUPS12V RACK 19 Bezpiecznik całkowity Ilość wyjść ładowania akumulatora Rodzaj bezpiecznika Wyjście techniczne montażowe WM HM ROUPS12V TOPIK 20A 1 18A ROUPS24V TOPIK 27,6VDC 10A 1 9A ROUPS48V TOPIK 54VDC 5A 1 4,5A 2A / 4A / 8A ( Ah) 1A / 2A / 4A (2 7 28Ah) 0,5A / 1A / 2A (4 7 17Ah) 20A TOPIK 19 2U A TOPIK 19 2U A TOPIK 19 2U Wyjście AUX zasilacza można rozdzielić na 8 lub 16 wyjść stosując listwy bezpiecznikowe RACK: RLB8 lub RLB16 Przykładowy produkt: ROUPS12V Zaciski pod akumulator Rozłączne gniazdo zasilania Wyjście awarii / 18A Ah Listwa bezpiecznikowa RLB A / 16 wyjść Odbiornik 16 Odbiornik 1 Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 17

20 Listwy bezpiecznikowe 8 / 16 wyjść dedykowane do współpracy z ROUPS... Seria RLB zasilanie: U IN =10 56VDC dostępne modele: U OUT =U IN / 8 2A (max.) U OUT =U IN / 16 1A (max.) ilość wyjść bezpiecznik: 8 2A / 16 1A * rodzaj bezpiecznika: TOPIK przeciwzwarciowe SCP, przeciążeniowe OLP wyjście techniczne typu przekaźnik: ALARM wyjście techniczne awarii zbiorczej uwagi: obudowa standard RACK 19 2U gwarancja: 2 lata od daty produkcji * w zależności od modelu Przykładowy produkt RLB16 RACK 19 Bezpiecznik wejściowe U IN U OUT Ilość wyjść Rodzaj bezpiecznika Wyjście techniczne montażowe WM HM RLB8 TOPIK 10 56VDC U OUT =U IN 8 2A (max.) 2A TOPIK 19 2U RLB16 TOPIK 10 56VDC U OUT =U IN 16 1A (max.) 1A TOPIK 19 2U Przykładowy produkt: RLB16 Zaciski pod akumulator Rozłączne gniazdo zasilania Wyjście awarii / 18A Ah Listwa bezpiecznikowa RLB A / 16 wyjść Odbiornik 16 Odbiornik 1 Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 18

21 Zasilacz buforowy jednowyjściowy 12VDC z bezpiecznikiem TOPIK Seria ROUPS VR zasilanie: VAC dostępne modele: 12VDC / 1 5A zasilanie rejestratora ilość wyjść bezpiecznik: 1 5A rodzaj bezpiecznika: TOPIK prąd ładowania akumulatora: 1A akumulator: Ah ochrona akumulatora przed nadmiernym rozładowaniem UVP przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP, przepięciowe wyjście techniczne typu przekaźnik: ALARM wyjście techniczne awarii zbiorczej sygnalizacja akustyczna awarii BUZZER uwagi: obudowa standard RACK 19 2U gwarancja: 2 lata od daty produkcji ROUPS12VR RACK 19 Bezpiecznik całkowity Ilość wyjść ładowania akumulatora Rodzaj bezpiecznika Wyjście techniczne montażowe WM HM ROUPS12VR TOPIK 12VDC 6A 1 5A 1A (1 7 28Ah) 5A TOPIK 19 2U ROUPS12VR Gniazdo DVR Wyjście awarii Sygnalizacja LED zasilanie buforowe do rejestratora 12VDC / 5A Odbiornik Ah Rejestrator DVR 12VDC 19

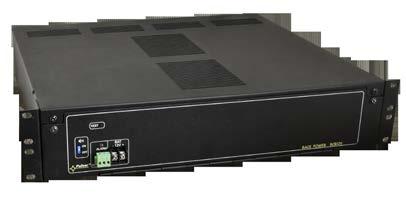

22 Kontrolery akumulatorów 12VDC / 24VDC / 48VDC do zasilaczy buforowych RACK 19 Seria RCB, RC współpraca z zasilaczami buforowymi 12VDC / / 27,6VDC / 54VDC miejsce na akumulator: 4 7Ah / 4 17Ah * mikroprocesorowy system automatyki automatyczny test akumulatorów co 5 min przycisk testu dostępny na panelu czołowym pomiar rezystancji obwodu akumulatorów kontrola ciągłości obwodu akumulatorów rozpoznawanie obecności akumulatorów sygnalizacja niskiego poziomu napięcia akumulatorów praca DC zabezpieczenie wyjścia akumulatorów przed zwarciem i odwrotnym podłączeniem wyjście techniczne awarii przekaźnikowe NO/NC/COM sygnalizacja akustyczna awarii BUZZER możliwość załączenia / wyłączenia sygnalizacja optyczna awarii dioda LED wymiary montażowe: 19 2U przewody do akumulatorów w komplecie gwarancja: 2 lata od daty produkcji * w zależności od modelu RACK 19 RCB12V RC12V Rodzaj bezpiecznika (max.) Miejsce na akumulator Maksymalna sumaryczna pojemność Wyjście techniczne montażowe W H D W H D [±2mm] Uwagi RCB12V 1 TOPIK 25A 20A 4 17Ah 72Ah 19 2U RCB24V 1 TOPIK 15A 27,6VDC 10A 4 17Ah 72Ah 19 2U RCB48V 1 TOPIK 7,5A 54VDC 5A 4 17Ah 72Ah 19 2U RC12V 1 TOPIK 25A 20A brak 84Ah 19 2U RC24V 1 TOPIK 15A 27,6VDC 10A brak 84Ah 19 2U RC48V 1 TOPIK 7,5A 54VDC 5A brak 84Ah 19 2U przewody do akumulatorów w komplecie Przykładowy produkt: RC12V Zasilacz buforowy 12VDC () 8 1,0A Odbiornik 1 Odbiornik 2 Odbiornik 3 Odbiornik 4 Odbiornik 8 Odbiornik 7 Odbiornik 6 Odbiornik 5 Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 20

23 Zasilacze buforowe na szynę DIN / 27,6VDC Seria DINB zasilanie: VAC / VAC impulsowy stabilizator napięcia ochrona akumulatora przed nadmiernym rozładowaniem (UVP) przeciwzwarciowe SCP, przeciążeniowe OLP, przepięciowe gwarancja: 2 lata od daty produkcji Przykładowy produkt DINB13830 całkowity ładowania akumulatora DINB ,5A 0,5A DINB ,5A 0,5A DINB ,5A 0,5A DINB ,5A 0,5A DINB ,2A 0,2A DINB ,6VDC 2,2A 0,2A DINB ,2A 0,2A Przykładowy produkt: DINB13830 Odbiornik 7Ah Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 21

24 Zasilacze buforowe do zabudowy / 27,6VDC / 54VDC impulsowe Seria PSB zasilanie: VAC impulsowy stabilizator napięcia ochrona akumulatora przed nadmiernym rozładowaniem (UVP) przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP, przepięciowe, termiczne OHP * gwarancja: 2 lata od daty produkcji * w zależności od modelu Przykładowy produkt PSB PSB całkowity ładowania akumulatora L W H [mm] 1,5A 0,5A PSB ,5A 0,5A ,5 PSB ,5A 0,5A PSB A 0,5A PSB A 1A / 2A PSB A 1A / 4A PSB A 2A / 4A / 8A PSB ,8A 0,3A PSB ,5A 0,5A / 1A ,6VDC PSB ,5A 0,5A / 2A PSB A 1A / 2A / 4A PSB ,3A 0,3A PSB VDC 2,8A 0,5A / 1A PSB A 0,5A / 1A / 2A Akcesoria PSDIN1 Uchwyt DIN/PS/PSB1 PSDIN2 Uchwyt DIN/PS/PSB2 MPSB12 Moduł automatyki PSB 13,8V MPSB24 Moduł automatyki PSB 27,6V MPSB48 Moduł automatyki PSB 54V PSDIN1 MPSB12 PSDIN2 Przykładowy produkt: PSB Odbiornik 7 65Ah Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 22

25 Zasilacze buforowe do zabudowy / 27,6VDC / 54VDC impulsowe, z wyjściami technicznymi Seria PSBOC zasilanie: VAC impulsowy stabilizator napięcia wyjścia techniczne typu przekaźnik i OC: EPS zanik sieci, PSU awaria zasilacza, LoB niskie napięcie akumulatora ochrona akumulatora przed nadmiernym rozładowaniem (UVP) przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP, przepięciowe, termiczne OHP * gwarancja: 2 lata od daty produkcji * w zależności od modelu Przykładowy produkt PSBOC PSBOC całkowity ładowania akumulatora Wyjścia techniczne L W H [mm] 2,5A 0,5A ,5 PSBOC ,5A 0,5A PSBOC A 0,5A PSBOC A 1A / 2A PSBOC A 1A / 4A PSBOC A 2A / 4A / 8A PSBOC ,5A 0,5A / 1A PSBOC ,6VDC 5,5A 0,5A / 2A PSBOC A 1A / 2A / 4A PSBOC ,3A 0,3A PSBOC VDC 2,8A 0,5A / 1A PSBOC A 0,5A / 1A / 2A Akcesoria PSDIN1 Uchwyt DIN/PS/PSB1 PSDIN2 Uchwyt DIN/PS/PSB2 PSDIN1 PSDIN2 Przykładowy produkt: PSBOC Odbiornik Wyjścia techniczne typu OC i przekaźnikowe: EPS zanik sieci PSU awaria zasilacza LoB niskie napięcie akumulatora np. centrala alarmowa 7 65Ah Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 23

26 Moduły zasilaczy buforowych / 27,6VDC impulsowe, z wyjściami technicznymi Seria MS / MSR / MSRK dostępne modele: seria MS i MSR: / 1A; 2A seria MSRK: / 1A; 2A; 3A 27,6VDC / 0,8A; 2A; 3A impulsowy stabilizator napięcia zakres napięcia zasilania: wymagany zewnętrzny transformator 18 22VAC / 18 33VAC kontrola ładowania i konserwacji akumulatora zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem przeciwzwarciowe SCP, przeciążeniowe OLP, termiczne OHP, przepięciowe dla serii MSR: wyjście techniczne typu przekaźnikowe: FAC awaria zasilania AC dla serii MSRK: wyjście techniczne typu OC: EPS zanik sieci, PSU awaria zasilacza, LoB niskie napięcie akumulatora ochrona akumulatora przed nadmiernym rozładowaniem (UVP) regulowane czasy sygnalizacji zaniku sieci AC funkcja START manualnego załączenia akumulatora gwarancja: 5 lat od daty produkcji Przykładowy produkt MSRK3012 MS1012 całkowity ładowania akumulatora Wyjścia techniczne Ochrona akumulatora przed nadmiernym rozładowaniem 1,2A 0,2A / 0,5A 74, MS2012 2,2A 0,2A / 0,5A 74, MSR1012 1,2A 0,2A / 0,5A MSR2012 2,2A 0,2A / 0,5A MSRK1012 1,2A 0,2A / 0,5A MSRK2012 2,2A 0,2A / 0,5A MSRK3012 3,5A 0,5A / 1A MSRK ,6VDC 1A 0,2A / 0,5A MSRK2024 2,2A 0,2A / 0,5A MSRK3024 3,5A 0,5A / 1A Przykładowy produkt: MSRK VAC 80VA Transformator UVP Odbiornik Wyjścia techniczne typu OC: EPS awaria zasilania AC PSU awaria zasilacza LoB niski poziom napięcia akumulatora np. centrala alarmowa 7 28Ah Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 24

27 Moduły zasilaczy buforowych liniowe, z wyjściem technicznym Seria ML / MLR / MLRK dostępne modele / 1A liniowy stabilizator napięcia zakres napięcia zasilania: wymagany zewnętrzny transformator 16 17VAC (np. AWT150) kontrola ładowania i konserwacji akumulatora zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem prąd ładowania akumulatora 0,1A przeciwzwarciowe SCP, przeciążeniowe OLP, termiczne OHP, przepięciowe dla serii MLR: wyjście techniczne typu przekaźnikowe: FAC sygnalizacja zaniku sieci AC dla serii MLRK: wyjście techniczne typu przekaźnikowe: FAC sygnalizacja zaniku sieci AC ochrona akumulatora przed nadmiernym rozładowaniem (UVP) regulowane czasy sygnalizacji zaniku sieci AC gwarancja: 5 lat od daty produkcji Przykładowy produkt MLRK1012 całkowity ładowania akumulatora Wyjście techniczne Ochrona akumulatora przed nadmiernym rozładowaniem ML1012 1A 0,1A MLR1012 1A 0,1A MLRK1012 1A 0,1A Przykładowy produkt: MLRK VAC 40VA Transformator UVP Odbiornik Wyjścia techniczne typu przekaźnik: FAC awaria zasilania AC np. centrala alarmowa 1,2 7Ah Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 25

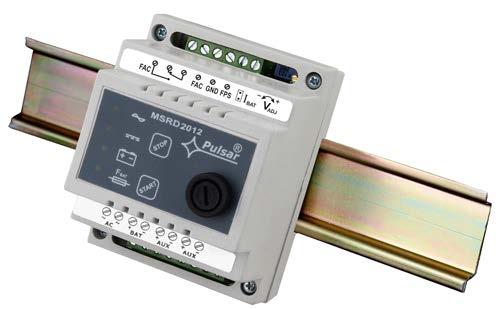

28 Moduł zasilacza buforowego impulsowy, na szynę DIN Seria MSRD dostępne modele: / 2A napięcie zasilania wymagany zewnętrzny transformator dla: AWT150, AWT468 ochrona akumulatora przed nadmiernym rozładowaniem (UVP) zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem prąd ładowania akumulatora przełączany zworką kontrola stanu bezpiecznika akumulatora przycisk START załączenia akumulatora przycisk STOP wyłączenia akumulatora podczas pracy akumulatorowej wyjście techniczne FAC sygnalizacji zaniku sieci AC przekaźnikowe i typu OC wyjście techniczne FPS sygnalizacji awarii modułu zasilacza typu OC przeciwzwarciowe SCP, przeciążeniowe OLP, przepięciowe gwarancja: 5 lat od daty produkcji Przykładowy produkt MSRD2012 całkowity ładowania akumulatora Wyjścia techniczne Ochrona akumulatora przed nadmiernym rozładowaniem W H D [mm] MSRD2012 2A 0,2A / 0,5A Przykładowy produkt: MSRD VAC 40VA Transformator Odbiornik Wyjście techniczne typu OC i przekaźnikowe: FAC awaria AC Wyjście techniczne typu OC: FPS awaria zasilacza np. centrala alarmowa 1,2 17Ah Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 26

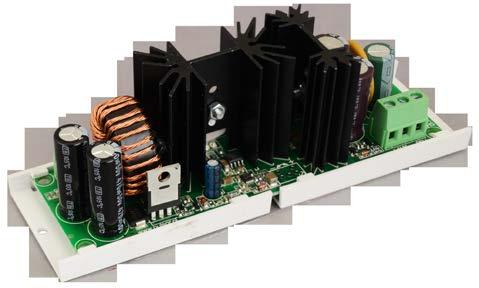

29 Przetwornice obniżające napięcie open frame, z wyjściem technicznym awarii Seria DC/DC zasilanie: 8 28VDC; 28 60VDC * dostępne modele: z regulacją napięcia go: 4,5 19VDC / 1A/2A, 4,5 24VDC / 3A/5A, 12 24VDC / 3A/5A * bez regulacji: 12VDC / 5A z separacją galwaniczną: wejście /wyjście przeciwzwarciowe SCP, przeciążeniowe OLP, termiczne OHP * wyjścia techniczne typu OC: PSU awaria przetwornicy * uwagi: konstrukcja: open frame montaż: listwa montażowa z taśmą samoprzylepną / wkręty montażowe minimalna różnica między napięciem wejściowym a wyjściowym: 2 3VDC * gwarancja: 2 lata od daty produkcji * w zależności od modelu Przykładowy produkt DC/DC50SD DC/DC10SD wejściowe wyjściowy Wyjście techniczne awarii Regulacja napięcia go 4,5 19VDC 1A/12VDC DC/DC20SD 4,5 19VDC 2A/12VDC VDC DC/DC30SD 4,5 24VDC 3A/12VDC DC/DC50SD 4,5 24VDC 5A/12VDC DC/DC50SD-SEP z separacją 20 28VDC 12VDC 5A/12VDC DC/DC30HV 28 60VDC 12 24VDC 3A/12VDC DC/DC50HV 12 24VDC 5A/12VDC Przykładowy produkt: DC/DC50SD Zasilacz buforowy np. HPSB3524B U OUT U IN 2V 27,6VDC 3A U IN =8 28VDC Awaria 2 7Ah reg. 4,5 24VDC (12VDC / 5A) AWZ593 Odbiornik 1 Odbiornik 2 Odbiornik 3 12VDC 5 1A Odbiornik 5 Odbiornik 4 Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 27

30 Przetwornice podwyższająco-obniżające napięcie open frame, z wyjściem technicznym awarii Seria DC/DC zasilanie: 9,5 16VDC dostępne modele: z regulacją napięcia go: 5 15VDC / 1A/2A/3A * bez regulacji: 12VDC / 5A bez regulacji: 12VDC / 5A z separacją galwaniczną: wejście wyjście przeciwzwarciowe SCP, przeciążeniowe OLP, termiczne OHP * wyjścia techniczne typu OC: PSU awaria przetwornicy * uwagi: konstrukcja: open frame montaż: listwa montażowa z taśmą samoprzylepną / wkręty montażowe gwarancja: 2 lata od daty produkcji * w zależności od modelu Przykładowy produkt DC/DC50SE wejściowe wyjściowy Wyjście techniczne awarii Separacja galwaniczna Regulacja napięcia go Bez regulacji napięcia go DC/DC10SE 5 15VDC 1A/12VDC DC/DC20SE 5 15VDC 2A/12VDC DC/DC30SE 9,5 16VDC 5 15VDC 3A/12VDC DC/DC50SE 12VDC 5A/12VDC DC/DC50SE-SEP z separacją 12VDC 5A/12VDC Przykładowy produkt: DC/DC50SE Zasilacz buforowy np. HPSB11A12C U IN =9,5 16VDC 10A długa linia spadek napięcia np. 4 VDC Awaria 17Ah U OUT =12VDC 5A max. AWZ593 Odbiornik 1 Odbiornik 2 Odbiornik 3 12VDC 5 1A Odbiornik 5 Odbiornik 4 Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 28

31 Przetwornice podwyższające napięcie open frame, z wyjściem technicznym awarii Seria DC/DC zasilanie: 9,5 16VDC; 18 28VDC * dostępne modele: z regulacją napięcia go: 18 28VDC / 2,5A bez regulacji: 48VDC / 1,25A/2,5A * przeciwzwarciowe SCP, przeciążeniowe OLP, termiczne OHP * wyjścia techniczne typu OC: PSU awaria przetwornicy uwagi: konstrukcja: open frame montaż: listwa montażowa z taśmą samoprzylepną / wkręty montażowe gwarancja: 2 lata od daty produkcji * w zależności od modelu Przykładowy produkt DC/DC48250 wejściowe wyjściowy Wyjście techniczne awarii Regulacja napięcia go Bez regulacji napięcia go DC/DC25SU 9,5 16VDC 18 28VDC 2,5A/24VDC DC/DC VDC 1,25A DC/DC VDC 48VDC 2,5A Przykładowy produkt: DC/DC48250 Zasilacz buforowy np. HPSB5524C 27,6VDC 5A U IN =18 28VDC Awaria 2 17Ah 48VDC 2,5A max. Switch PoE np. S98 LAN Odbiornik 1 Odbiornik 2 Odbiornik 3 Odbiornik 4 Odbiornik 8 Odbiornik 7 Odbiornik 6 Odbiornik 5 Kamera IP Telefon IP Domofon IP Wideodomofon IP Kontrola dostępu IP 29

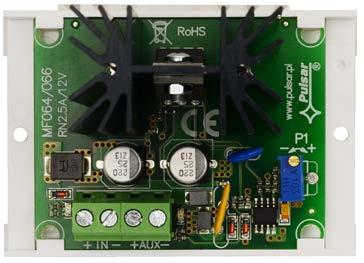

32 Reduktory napięcia liniowe 12VDC 27,6VDC 24VDC Seria RN dostępne modele: 12VDC / 2,5A; 5A 24VDC / 2,5A napięcie zasilania: 12 14VDC dla wersji 12V 24 28VDC dla wersji 24V zakres regulacji napięcia go: 11V U IN / 22V U IN liniowa stabilizacja napięcia bezstratne przewodzenie poniżej progu stabilizacji przeciwzwarciowe SCP, przeciążeniowe OLP montaż: na wkręt, kołki montażowe lub taśmę przylepną gwarancja: 2 lata od daty produkcji Przykładowy produkt RN250 wejściowe (regulacja) wyjściowy RN250 RN500 (12 14VDC) 12V (11V U IN ) 12V (11V U IN ) 2,5A A RN ,6VDC (24 28VDC) 24V (22V U IN ) 2,5A Przykładowy produkt: RN250 U IN = U OUT =12VDC 17Ah Odbiornik 12VDC / 2,5A Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon 30

33 Moduły bezpiecznikowe i zabezpieczające Rozgałęźne PTC + IN - DC 5,5/2,1 F1 F2 F L1 L2 L... AUX1 AUX2 AUX... Zasilanie Ilość wejść / wyjść Zabezpieczenie wyjść Bezpiecznik PTC polimer Gniazdo DC 5,5/2,1 AWZ VDC 2 / 2 2 1A AWZ573 2 / 4 4 0,3A AWZ574 2 / 4 4 0,5A AWZ575 2 / 4 4 1A AWZ577 2 / 8 8 0,3A AWZ578 2 / 8 8 0,5A AWZ579 2 / 8 8 1A Rozgałęźne TOPIK + IN - DC 5.5/2.1 F1 L1 F2 L2 F... L... AUX1 AUX2 AUX... Gniazdo DC 5.5/2.1 dotyczy: AWZ 586, 576, 580 Zasilanie Ilość wejść / wyjść Zabezpieczenie wyjść Bezpiecznik TOPIK Gniazdo DC 5,5/2,1 AWZ586 2 / 2 2 1A AWZ VDC 2 / 4 4 0,5A AWZ580 2 / 8 8 0,5A AWZ VDC 10 24VAC 1 / 2 2 2A AWZ VDC 1 / 4 4 2A AWZ598 2 / 8 8 1,5A VDC AWZ VAC 1 / 2 2 5A AWZ600 2 / 4 4 5A Rozgałęźne z wyjściem technicznym awarii TOPIK / PTC (możliwość wyboru za pomocą zworki) + IN - F1 F2 F... L1 L2 L... L FPS AUX1 AUX2 AUX... FPS (OC) CNC NO FPS (RELAY) Zasilanie Ilość wejść / wyjść Zabezpieczenie wyjść PTC polimer Bezpiecznik / TOPIK Wyjście techniczne awarii AWZ535 1 / 4 4 0,5A / typ: OC VDC 10 24VAC AWZ536 1 / 5 5 0,5A / typ: OC AWZ588 1 / 4 4 0,5A / typ: OC, RELAY

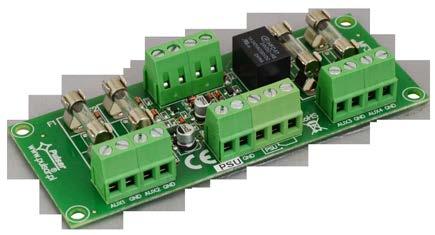

34 Moduły bezpiecznikowe i zabezpieczające Rozgałęźne z wyjściem technicznym awarii TOPIK + IN - F1 F2 F... L1 L2 L... L FPS AUX1 AUX2 AUX... FPS (OC) CNC NO FPS (RELAY) Zasilanie Ilość wejść / wyjść Zabezpieczenie wyjść Bezpiecznik TOPIK Wyjście techniczne awarii AWZ595 1 / 4 4 2A 10 30VDC 10 24VAC AWZ596 1 / 4 4 5A typ: OC, RELAY typ: OC, RELAY Rozgałęźne w obudowie plastikowej TOPIK / PTC / bez bezpiecznika + IN - DC 5.5/2.1 F1 + F2 + F... + L1 L... L2 AUX1 AUX2 AUX... + IN - DC 5.5/2.1 F1 L1 F2 L2 F... L... AUX1 AUX2 AUX... AWZ594 Zasilanie 10 30VDC Ilość wejść / wyjść Zabezpieczenie wyjść Bezpiecznik PTC polimer / TOPIK IN1 IN2 IN... Gniazdo DC 5,5/2,1 2 / 5 5 1A / AWZ592 2 / 8 8 1A / AWZ593 2 / 5 5 1A / AWZ591 2 / 8 8 1A / AWZ590 2 / 8 8 (brak) / Przelotowe TOPIK F1 F2 F... L1 L2 L... AUX1 AUX2 AUX... Zasilanie Ilość wejść / wyjść Zabezpieczenie wyjść Bezpiecznik TOPIK AWZ533 4 / 4 2 1,5A AWZ605 1 / 1 1 5A VDC AWZ606 2 / 2 2 5A 10 24VAC AWZ607 4 / 4 4 2A AWZ608 4 / 4 4 5A

35 Moduły bezpiecznikowe i zabezpieczające Przelotowe z wyjściem technicznym awarii TOPIK + IN - LAUX L FPS + - AUX1 CNC NO FPS (RELAY) Zasilanie Ilość wejść / wyjść Zabezpieczenie wyjść Bezpiecznik TOPIK Wyjście techniczne awarii AWZ VDC 1 / 1 1 5A Typ: RELAY Przelotowe, TOPIK L PE N F L PE N Zasilanie Ilość wejść / wyjść Zabezpieczenie wyjść Bezpiecznik TOPIK AWZ618 1 / 1 1 T 3,15A Moduły zabezpieczające + L1 + U IN - - U OUT Wejście zasilania U IN Wyjście zasilania U OUT Rodzaje zabezpieczenia Wyjście techniczne AWZ VDC 9 14,1VDC nadnapięciowe OVP U IN + - 0,3/0,5/1/2A + - U OUT FPS (OC) C NC NO FPS (RELAY) Wejście zasilania U IN Wyjście zasilania U OUT Rodzaje zabezpieczenia Wyjście techniczne AWZ VDC U OUT =U IN bezpiecznik elektroniczny, zwarciowe SCP, przeciążeniowe OLP możliwość ustawienia 4 prądów: 0,3A / 0,5A / 1A / 2A typ: OC, RELAY

36 Moduły przekaźnikowe / automatyki Moduł przekaźnikowy wyjść technicznych EPS OC OUTPUT PSU OC LoB OC + AUX INPUT EPS PSU LoB + U IN 10 30VDC L1 L2 L3 C NC NO C NC NO C NC NO EPS PSU LoB zasilania Wejścia sterujące Wyjścia techniczne przekaźnikowe Przekaźniki MPSBS 10 30VDC EPS PSU LoB EPS zanik sieci PSU awaria zasilacza LoB niskie napięcie akumulatora 3 REL-C/NO/NC, 1A@30VDC/50VAC 66,5 39,5 18 Moduł automatyki BAT V LDC GND LAC BAT V LDC GND LAC C NC NO C NC NO C NC NO EPS PSU LoB OC OC OC EPS PSU LoB BAT Dedykowane do zasilaczy serii PSBS / HPSB o napięciu znamieniowym Wyjścia techniczne typu OC i przekaźnikowe EPS awaria sieci PSU awaria zasilacza LoB niskie napięcie akumulatora MPSB MPSB24 27,6VDC MPSB48 54VDC

37 Notatki 35

38 Notatki 36

39 Notatki

40 Kontakt Pulsar Sp.J. Siedlec Łapczyca
